NT 27/1 Me Adv - Пилосос Kärcher - Безкоштовний посібник користувача
Знайдіть посібник до пристрою безкоштовно NT 27/1 Me Adv Kärcher у форматі PDF.
| Тип продукту | Пилосос для сухого та вологого прибирання |
| Бренд | Kärcher |
| Модель | NT 27/1 Me Adv |
| Призначення | Промисловий (будівельні майданчики, майстерні, пункти прокату) |
| Розміри (Д x Ш x В) | 420 x 420 x 540 mm |
| Вага | 8,2 кг |
| Напруга живлення | 220-240 V / 50-60 Hz |
| Номінальна потужність | 1200 W (max 1380 W) |
| Об'єм бака | 27 л (рідина 14 л) |
| Максимальний потік повітря | 67 л/с |
| Максимальне розрідження | 20,8 kPa (208 mbar) |
| Ступінь захисту | IPX4 |
| Клас захисту | II |
| Довжина кабелю живлення | 7,5 м |
| З'єднання всмоктувального шланга | C-DN/C-ID 35 mm |
| Рівень звукового тиску | 77 dB(A) |
| Система фільтрації | Картриджний фільтр, можливий додатковий фільтр |
| Функція вологого всмоктування | Так (з гумовими насадками) |
| Функція сухого всмоктування | Так (з опціональним паперовим фільтр-мішком) |
| Система безпеки | Поплавковий автоматичний вимикач при максимальному рівні рідини |
| Комплектація | Насадка для підлоги, всмоктувальний шланг, всмоктувальні труби |
| Обслуговування | Регулярне спорожнення, чищення фільтрів, заміна картриджа |
| Запчастини | Доступні у Kärcher (аксесуари та фільтри) |
Часті запитання - NT 27/1 Me Adv Kärcher
Питання користувачів про NT 27/1 Me Adv Kärcher
0 питання про цей пристрій. Дайте відповідь на ті, що знаєте, або поставте власне.
Поставити нове питання про цей пристрій
Завантажте інструкції для вашого Пилосос у форматі PDF безкоштовно! Знайдіть свій посібник NT 27/1 Me Adv - Kärcher і поверніть собі контроль над електронним пристроєм. На цій сторінці опубліковані всі документи, необхідні для використання вашого пристрою. NT 27/1 Me Adv бренду Kärcher.
ПОСІБНИК КОРИСТУВАЧА NT 27/1 Me Adv Kärcher
Перед першим застосуванням вашого пристрою прочитайте
цю оригінальну інструкцію з експлуатації, після цього дійте відповідно неї та збережіть її для подальшого користування або для наступного власника.
- Перед першим використанням на виробництві обов'язково прочитайте вказівки з техніки безпеки № 5.956-249.
- Неслідування інструкції з експлуатації та брошурі з правил безпеки може призвести до пошкодження пристрою та небезпеки для користувача та інших людей.
– Якщо виникають ошкодження при транспортуванні, негайно повідомте про це продавця.
Перелік
Захист навколишнього сере-
довища UK 1
Ступінь небезпеки ..... UK 1
Правильне застосування ... UK 1
Елементи приладу ..... UK 2
Введення в експлуатацію ... UK 2
Експлуатація UK 2
Транспортування ..... UK 3
Зберігання ..... UK 3
Догляд та технічне обслуговування ...... UK 3
Допомога у випадку непола-
док .... UK 3
Гарантія ..... UK 4
Приладдя й запасні деталі .. UK 4
Заява при відповідність Європейського співтовариства ... UK 4
Технічні характеристики .... UK 5
Захист навколишнього середовища
Матеріали упаковки піддаються переробці для повторного використання. Будь ласка, не викидайте пакувальні матеріали разом із домашнім сміттям, віддайте їх для на переробку.
Старі пристрої містять цінні матеріали, що можуть використовуватися повторно. Батареї, мастило та схожі матеріали не повинні потрапити у навколишнє середовище. Тому, будь ласка, утилізуйте старі пристрої за допомогою спеціальних систем збору сміття.
Інструкції із застосування компонентів (REACH)
Актуальні відомості про компоненти на- ведені на веб-вузлі за адресою:
Вказівка щодо небезпеки, яка безпосередньо загрожує та призводить до тяжких травм чи смерті.
△ПОПЕРЕДЖЕННЯ
Вказівка щодо потенційно можливої небезпечної ситуації, що може призвести до тяжких травм чи смерті.
⚠ОБЕРЕЖНО
Вказівка щодо потенційно небезпечної ситуації, яка може спричинити отримання легких травм.
УВАГА
Вказівка щодо можливої потенційно небезпечній ситуації, що може спричинити матеріальні збитки.
Правильне застосування
ПОПЕРЕДЖЕННЯ
Забороняється експлуатація при- строю для збору шкідливого для здо- ров'я пилу.
– Цей пилосос призначений для волого го та сухого очищення підлоги і стін.
– Цей пристрій призначений для використання на підприємствах та організаціях, наприклад, на будівельних майданчиках, в заводських корпусах, майстернях і фірмах, що займаються здачею в оренду.
Елементи приладу
1 Заводська табличка
2 Мережевий кабель
3 Тримач для всмоктувальної трубки
4 Тримач насадки для стиків
5 Всмоктуючий шланг
6 Фіксація головки всмоктування
7 Спрямовувальний валець
8 Ємкість для бруду
9 Усмоктувальний патрубок
10 Форсунка для підлоги (тільки Adv)
11 Форсунка для підлоги (не Adv)
12 Всмоктувальня трубка
13 Головний вимикач
14 Головка всмоктування
15 Ручка
16 Гачки для кабелю
17 Всмоктувальне коліно
18 Патронний фільтр
19 Кріпильна гайка
20 Поплавок
Введення в експлуатацію
Пилосос для сухої очистки
УВАГА
Небезпека пошкодження! При сухому очищенні необхідно завжди встановлювати патронний фільтр.
– При всмоктуванні дрібного пилу додатково може використовуватися паперовий фільтрувальний пакет
Установка паперового фільтр-пакету
Малюнок A
Малюнок В
→ Висвободіть та зніміть всмоктуючу головку.
→ Надягти паперовий фільтр-пакет.
→ Встановіть та зафіксуйте всмоктуючу головку.
Вологе прибирання
Установка гумових губок
Малюнок C
→ Зняти щітки.
→ Встановити гумові губки.
Вказівка: Структурована сторона гумових губок має дивитись назовні.
Зніміть паперовий фільтр-пакет
– При всмоктуванні волого забруднення завжди слід знімати паперовий фільтрувальний пакет.
Установка додаткового фільтру
→ Висвободіть та зніміть всмоктуючу головку.
→ Поверніть всмоктуючу головку на 180° та зніміть її.
→ Вигвинтити кріпильну гайку.
→ Зняти патронний фільтр.
Малюнок D
→ Вставити та затягнути кріпильну гайку.
→ Установка додаткового фільтру.
→ Встановіть та зафіксуйте всмоктуючу головку.
Пружинний контакт
Малюнок E
Всмоктуючий шланг оснащено пружинною системою. Може бути під'єднано будь-яке допоміжне обладнання С-35/С-DN-35.
Експлуатація
Ввімкнення пристрою
→ Вставте штепсельну вилку.
→ Увімкнути пристрій через головний вмикач.
Випорожнення ємкості для бруду
– Всмоктувальний канал оснащено поплавком.
– Коли досягається максимально допустимий рівень брудної води у резервуарі, всмоктування припиняється.
→ Вимкнути пристрій через головний вмикач.
→ Випорожніть ємкість для бруду.
Вимкнути пристрій
→ Вимкнути пристрій через головний вмикач.
→ Вітягніть мережеву штепсельну вилку.
Після кожного використання
→ Випорожніть ємкість для бруду.
→ Очистити прилад зовні та всередині за допомогою пилососа та протерти його вологим рушником.
Зберігати пристрій
Малюнок F
→ Зберігати всмоктувальні труби, всмоктувальний шланг і мережевий шнур, як вказано на малюнку.
→ Зберігайте пристрій у сухому приміщенні та захищайте від недозволеного використання.
Транспортування
⚠ОБЕРЕЖНО
Небезпека отримання травм та ушкоджень! При транспортуванні слід звернути увагу на вагу пристрою. Малюнок G
→ Транспортувати прилад згідно ма-
люнку.
→ При перевезенні апарату в транспортних засобах слід враховувати місцеві діючі державні норми, направлені на захист від ковзання та перекидання.
Зберігання
⚠ОБЕРЕЖНО
Небезпека отримання травм та ушкоджень! При зберіганні звернути увагу на вагу пристрою.
Цей прилад має зберігатися лише у внутрішніх приміщеннях.
Догляд та технічне обслуговування
⚠️НЕБЕЗПЕКА
До проведення будь-яких робіт слід ви- мкнути пристрій та витягнути ште- кер.
Заміна патронного фільтру
→ Висвободіть та зніміть всмоктуючу головку.
→ Поверніть всмоктуючу головку на 180° та зніміть її.
→ Вигвинтити кріпильну гайку.
→ Зняти патронний фільтр.
→ Встановіть новий патронний фільтр.
→ Вставити та затягнути кріпильну гайку.
→ Встановіть та зафіксуйте всмоктуючу головку.
Допомога у випадку неполадок
⚠️НЕБЕЗПЕКА
До проведення будь-яких робіт слід ви- мкнути пристрій та витягнути ште- кер.
Всмоктувальна турбіна не працює
→ Перевірити штепсельну розетку та запобіжник системи електроживлення.
→ Перевірити мережний кабель та штепсельну вилку пристрою.
→ Включіть пристрій.
Всмоктувальна турбіна працює, але пристрій не всмоктує
- Поплавок закрив всмоктувальний канал.
→ Випорожніть ємкість для бруду.
Знизилась сила всмоктування
→ Видаліть забруднення з сопла, труби, шлангу всмоктування або патронного фільтру.
→ Замініть паперовий фільтр-пакет.
→ Замініть патронний фільтр.
При всмоктуванні виходить пил
→ Перевірте правильність установки патронного фільтру.
→ Замініть патронний фільтр.
Служба підтримки користувачів
Якщо пошкодження не можна усуну- ти, необхідно перевірити пристрій у службі обслуговування клієнтів.
Гарантія
У кожній країні діють умови гарантії, наданої відповідною фірмою-продавцем. Неполадки в роботі пристрою ми усуваємо безкоштовно протягом терміну дії гарантії, якщо вони викликані браком матеріалу чи помилками виготовлення. У випадку чинної гарантії звертіться до продавця чи в найближчий авторизований сервісний центр з документальним підтвердженням покупки.
Приладдя й запасні деталі
– При цьому будуть використовуватись лише ті комплектуючі та запасні частини, що надаються виробником.
Оригінальні комплектуючі та запасні частини замовляються по гарантії, щоб можна було безпечно та без перешкод використовувати пристрій.
– Асортимент запасних частин, що часто необхідні, можна знайти в кінці інструкції по експлуатації.
– Подальша інформація по запасним частинам є на сайті
www.kaercher.com в розділі Сервіс.
Заява при відповідність Європейського співтовариства
Цим ми повідомляємо, що нижче зазначена машина на основі своєї конструкції та конструктивного виконання, а також у випущеної у продаж моделі, відповідає спеціальним основним вимогам щодо безпеки та захисту здоров'я представлених нижче директив ЄС. У випадку неуз- годженої з нами зміни машини ця заява втрачає свою силу.
Продукт: Пилосос для сухого та во- логого всмоктування
Тип: 1.428-xxx
Відповідна директива ЄС
2006/42/€C (+2009/127/€C)
2004/108/€C
2011/65/€C
Прикладні гармонізуючі норми
EN 55014-1: 2006+A1: 2009+A2: 2011
EN 55014-2: 1997+A1: 2001+A2: 2008
EN 60335-1
EN 60335-2-69
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN 62233: 2008
EN 50581
Запропоновані національні норми
5.957-710
Ті, хто підписалися діють за запитом та дорученням керівництва.
CEO
уповноважений по документації: S. Reiser
Технічні характеристики
| NT 27/1NT 27/1 Adv | NT 27/1 MeNT 27/1 Me Adv | ||
| Номінальна напруга В 220-240 220 | -240 | ||
| В AU: 240 AU: 240 | |||
| В AR: 220 AR: 220 | |||
| Частота Гц 1~50-60 1~50-60 | |||
| Макс. потужність Вт 1380 1380 | |||
| Номінальна потужність Вт 1200 1200 | |||
| Місткість резервуару I 2 | 7 | 2 | |
| Об'єм заповнення рідини | I | 14 | 14 |
| Кількість повітря (макс.) | л/с | 67 | 67 |
| Нижній тиск (макс.) | кПа (мбар) | 20,8 (208) | 20,8 (208) |
| Ступінь захисту | -- | IPX4 | IPX4 |
| Клас захисту | II | II | |
| Гніздо під'єднання шлангу(C-DN/C-ID) | мм | 35 | 35 |
| Довжина х ширина х висота | мм | 420 x 420 x 525 | 420 x 420 x 540 |
| Типова робоча вага | кг | 7,5 | 8,2 |
| Температура навколишнього середо-вища (макс.) | °C +40 | +40 | |
| Значення встановлено згідно стандарту EN 60335-2-69 | |||
| Рівень шуму L_рА | дБ(А) | 77 | 77 |
| Небезпека K_рА | дБ(А) | 1 | 1 |
| Значення вібрації рука-плече | м/с2 | <2,5 <2,5 | |
| Небезпека К | м/с2 | 0,2 0,2 | |
| Мережний кабель | H05VV-F 2x1,0 mm2 | |
| No деталі | Довжина ка-белю | |
| EU | 6.647-263.0 | 7,5 м |
| GB | 6.647-264.0 | 7,5 м |
| CH | 6.647-265.0 | 7,5 м |
| AU | 6.647-266.0 | 7,5 м |
| AR | 6.648-233.0 | 7,5 м |

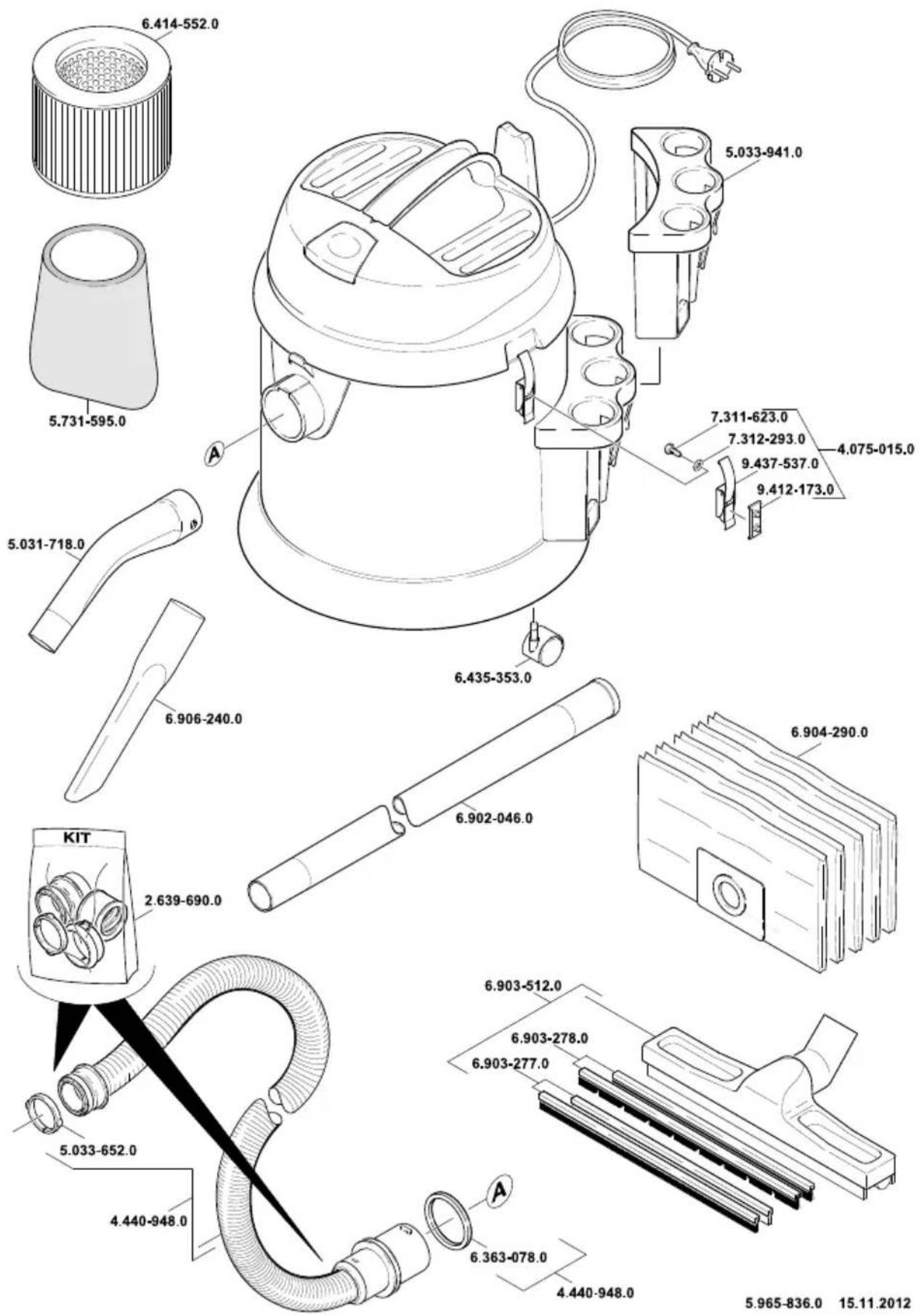

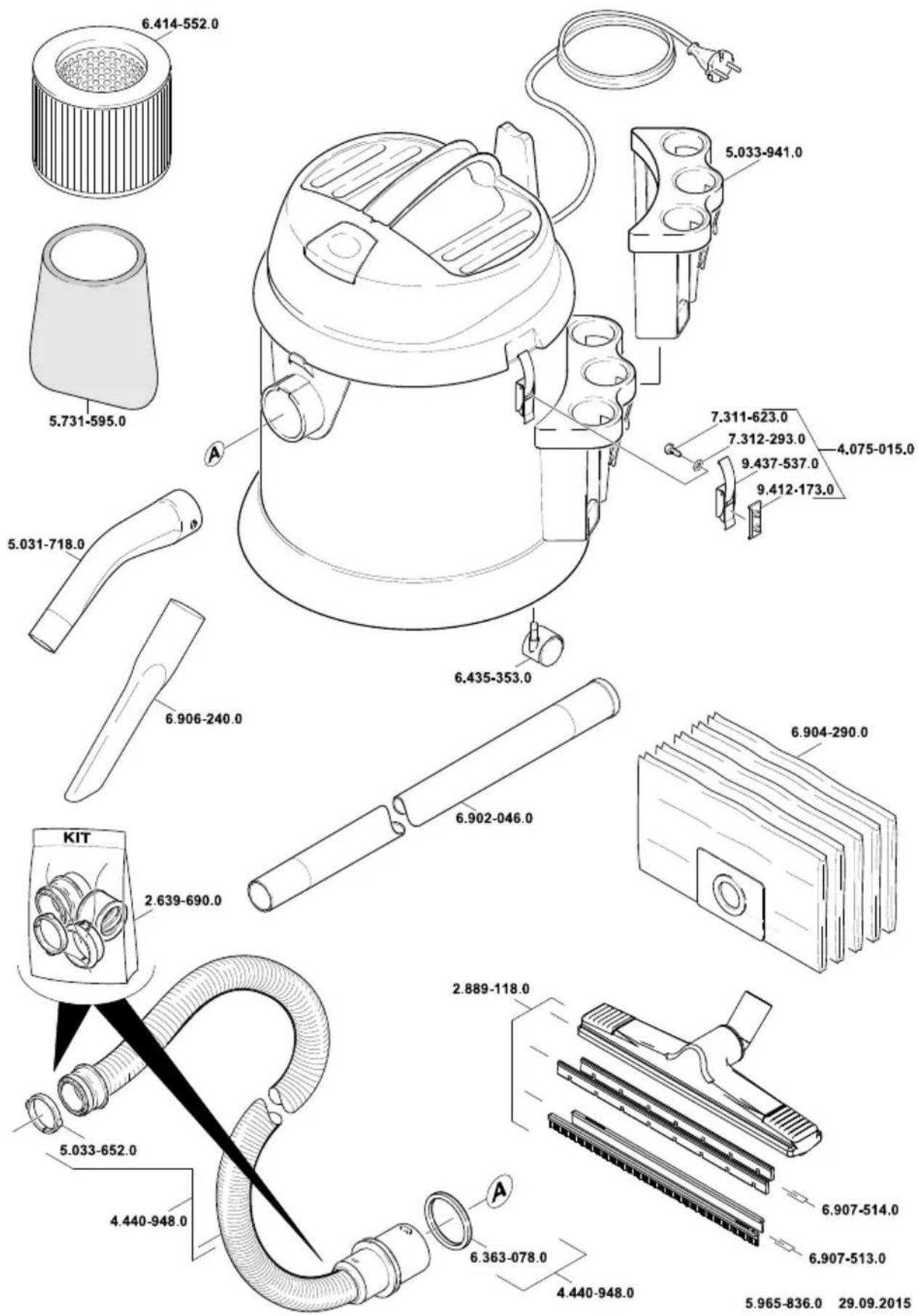

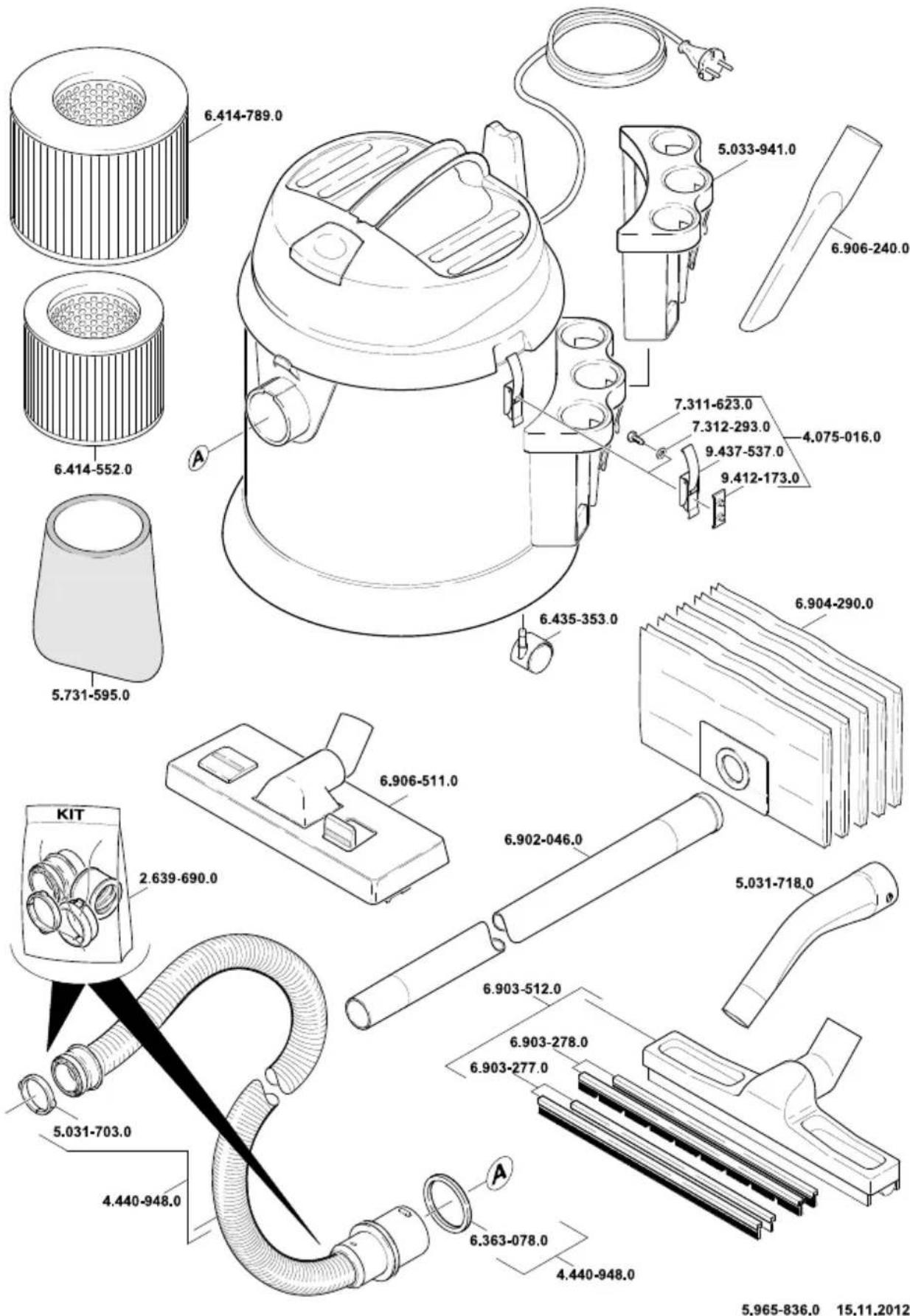

NT 27/1

