ПОСІБНИК КОРИСТУВАЧА TCA266TM5-S CANDY

Пральна машина з вертикальним завантаженням

Перед використанням пристрою уважно прочитайте інструкції з техніки безпеки.

Перед використанням пральної машини обов'язково потрібно видалити гвинти та розпірки транспортувального блокування.

Детальні інструкції щодо процедури зняття див. в Інструкції з встановлення

Завантажте додаток hOn

1. Встановлення

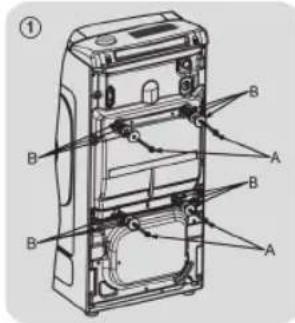

1.1 - Видалення транспортних болтів

• Викрутіть 2 або 4 транспортні гвинти (А) на задній панелі та зніміть 2 або 4 плоскі шайби, гумові заглушки та пластикові розпірні трубки (В), як показано на малюнку 1.
• Встановіть накладки, що входять до комплекту «С» (мал. 2).

1.2 - Обережно зніміть і утилізуйте захисний профіль, розташований під дверцитами пральної машини (як показано на рисунку 3).

1.3 - Вирівнювання приладу

- Вирівняйте машину, відрегулювавши передні ніжки (мал. 4).

а) Поверніть гайку за годинниковою стрілкою, щоб відкрутити гвинт на ніжці.
b) Підніміть або опустите ніжку, обертаючи її, поки вона не стане міцно на підлогу.
с) Зафіксуйте ніжку, повертаючи гайку проти годинникової стрілки, поки вона не торкнеться дна пральної машини.

• Переконайтеся, що прилад належним чином вирівняно.
- Переконайтеся, що пральна машина не розгойдується, спробувавши одночасно порухати два діагонально протилежні верхні кути.
- Якщо ви переміщуєте пральну машину з одного місця в інше, після цього ви повинні знову вирівняти ніжки.

1.4 - Гідравлічні з'єднання

• Пральну машину слід підключити до водопровідної мережі за допомогою нової трубки, що постачається разом з машиною (всередині барабана). Не використовуйте стару трубку для цієї мети.
• Під'єднайте один кінець наливної трубки ліктьовим згином до електроклапана (верхня задня частина машини), а інший кінець до крана або різьбового з'єднання на 3/4 дюйма.
• Помістіть пральну машину близько до стіни, переконавшись, що в трубці немає вигинів або перегинів.
• Під'єднайте зливну трубку до краю раковини або бажано до фіксованого дренажного отвору діаметром більшим, ніж діаметр зливної трубки, і на висоті мінімум 50 см і максимум 75 см від підлоги (мал. 5).
• За необхідності використовуйте вигнуту приналежність*, щоб надійніше закріпити та підтримувати зливну трубку.

* Приналежність продається окремо

• Під'єднуйте водяний шланг до водопровідного крану (мал. 6) лише за допомогою шланга, що постачається разом із приладом (не використовуйте повторно старі комплекти шлангів)

• Деякі моделі можуть мати одну або кілька з наведених нижче функцій:

• HOT&COLD (мал. 7): налаштування підключення до гарячої та холодної води для більшої економії енергії. Під'єднайте сіру трубку до крана холодної води, а червону – до крана гарячої води. Машина може бути підключена лише до крана холодної води: в цьому випадку деякі програми можуть запуститися на кілька хвилин пізніше.

• AQUASTOP (мал. 8): пристрій, розміщений на наливній трубці. Якщо трубка псується, тоді у віконці «А» з'являється червона позначка, і трубку необхідно замінити. Щоб відгвинтити гайку, натисніть на одноходовий блокувальний пристрій «В».
• AQUAPROTECT – НАЛИВНА ТРУБКА IЗ ЗАХИСНИМ КОЖУХОМ (мал. 9): якщо вода почне витікати з головної внутрішньої трубки «С», прозора зовнішня трубка «D» буде утримувати воду для завершення циклу прання. Наприкінці циклу зверніться до Центру обслуговування клієнтів, щоб замінити наливну трубку.

А Пуск/Пауза
В Вибір температури
С Швидкість віджимання
D Легке прасування
Е Відкладений пуск
F Onui
G Рівень забруднення/Швидка/Рівень пари
Н Спеціальні програми (доступні лише у певних моделях)
В+С Блокування від дітей
** Рівень пари (доступно лише у певних моделях)

Піктограми

1 Индикатор блокування дверцят
2. Индикатор легкого прасування
3 Індикатор детектора ваги (функция активна лише в окремих програмах)

4 Индикатор Wi-Fi
5 Індикатор блокування від дітей
6 Индикатор температури прання
7 Індикатор швидкості віджимання
8 Індикатор опцій

9 Індикатори рівня забруднення
10 Індикатор спеціальних програм

2.1 - Кнопки

ДII Пуск/Пауза (А)

Зачиніть дверцята, ПЕРШ НІЖ натискати кнопку ПУСК/ПАУЗА. Для запуску вибраного циклу з попередньо заданими параметрами натисніть ПУСК/ПАУЗА. Під час виконання програми на дисплеї відображатиметься час, що минув.

Кнопка температури (В)

Ця кнопка дозволяє змінювати температуру циклів прання. Із метою захисту тканин неможливо підвищити температуру понад максимум, дозволений для програми. Якщо ви хочете виконати прання в холодній воді, всі індикатори мають бути вимкнені.

Кнопка швидкості віджимання (С)

Натискаючи цю кнопку, можна зменшити максимальну швидкість, а також за бажанням скасувати цикл віджимання.

Кнопка легкого прасування (D) (доступна лише для деяких програм)

Ця функція дозволяє максимально мінімізувати утворення складок, усуваючи проміжні віджимання або зменшуючи їхню інтенсивність.

Кнопка ВІДКЛАДЕНИЙ ПУСК (Е)

Ця кнопка дозволяє запрограмувати цикл прання, щоб відкласти запуск циклу на час до 24 годин.

Кнопка функцій (F)

Ця кнопка дозволяє вибирати між різними опціями (залежно від вибраної програми);

	Попереднє прання (F)– ця опція дозволяє провести попереднє прання, що особливо підходить для речей зі значними забрудненнями (застосовується лише в окремих програмах). Якщо ввімкнути цю функцію, почне світитися піктограма індикатора (E)
	Додаткове полоскання (F)– ця опція дозволяє додати одне полоскання в кінці циклу прання і кориснад для людей з ніжною та чутливою шкірою. Якщо увімкнути цю функцію, почне світитися піктограма індикатора (F)
	Гігієна (F)– ця опція забезпечує глибоке очищення речей, підтримуючи однакову температуру протягом усього прання.
	Кнопка Рівень забруднення/Швидка/Рівень пари* (G)Ця кнопка дозволяє вибирати між різними опціями (залежно від вибраної програми):
[СВАW]	Рівень забруднення (G)– ця опція допомагає вибрати один із 3 рівнів інтенсивності прання, змінюючи тривалість програми залежно від рівня забруднення речей (застосовна лише в окремих програмах, як зазначено в таблиці програм).
[УЗДУ]	Швидке прання (G)– ця кнопка стає активною, коливи вибираєте програму ШВИДКЕ ПРАННЯ (14'/30'/44') ручкою, і дозволяє вибрати одну з трьох вказаних тривалостей, залежно від типу тканини:

РІВЕНЬ ПАРИ\*(G) (доступно лише для певних моделей)

Вибравши програму ЛЕГКЕ ПРАСУВАННЯ ПЛЮС, ви можете скористатися цією кнопкою, щоб вибрати одну з трьох парових процедур різної інтенсивності, призначених для сухого або вологого одягу та залежно від типу тканини.

Спеціальні програми (Н)

Ця кнопка дозволяє вибирати між різними опціями (залежно від вибраної програми):

(WT4)	Один виріб (Н) – ця опція (яку можна використовувати в кількох програмах) оптимізує споживання води й електроенергії у вибраній програмі, не змінюючи ефективність прання.
(УБИЧ)	Нічне прання (Н) – ця опція зменшує проміжну швидкість віджимання до 400 об/хв, де це можливо, підвищує рівень води під час полоскання та тримає білизну зануреною у воду після остаточного полоскання, щоб ідеально розподілити волокно.
(TOK)	Барабанне прання (Н) – розроблена для очищення барабана пральної машини. Використовуйте тільки пральний порошок. Не запускайте програму з білизною в машині. Рекомендовано виконувати через кожні 50 циклів прання. Цю опцію можна вибрати лише для програми ЗЛИВ І ВІДЖИМАННЯ.

• Одночасне натискання кнопок ВИБІР ТЕМПЕРАТУРИ та ШВИДКІСТЬ ВІДЖИМАННЯ протягом приблизно 3 секунд блокує кнопки машини. У цей спосіб ви можете уникнути випадкових чи небажаних змін у разі випадкового натискання кнопок на дисплеї під час виконання циклу.
• Блокування кнопок можна скасувати, знову одночасно натиснувши ці дві кнопки чи вимкнувши пральну машину.

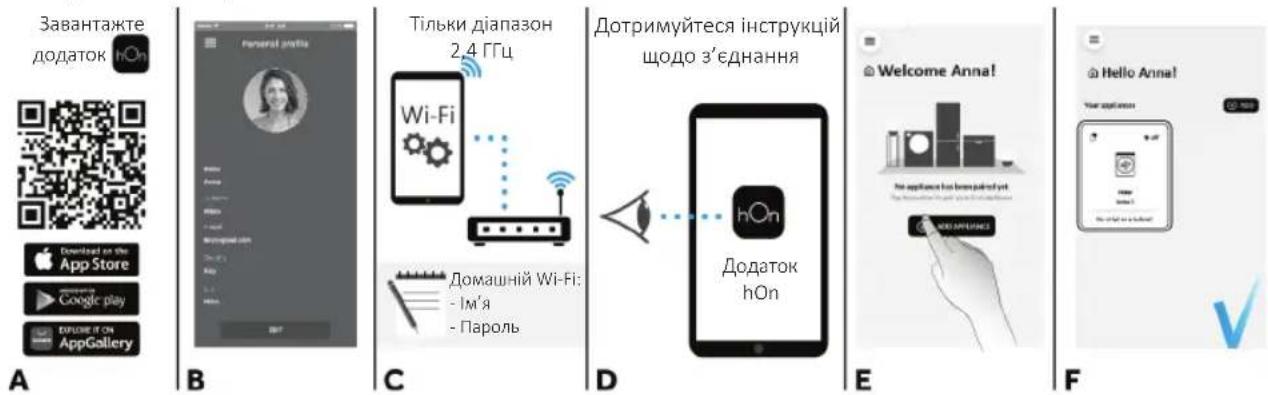

ПОЄДНАННЯ ПРИЛАДУ (У ДОДАТКУ)

ПРИМИТКА. Вашу домашню мережу Wi-Fi слід налаштувати на діапазон частот 2,4 ГГц. (Діапазон 5 ГГц не дозволений).

• Завантажте додаток hOn на свій пристрій, розташувавши QR-код всередині рамки або перейшовши за посиланням: go.haier-europe.com/download-app
• Створіть профіль користувача (або ввійдіть у систему) і виконайте поєднання приладу, дотримуючись інструкцій на дисплеї пристрою.

Завантажте додаток hOn Download on the App Store Google play DOUBLE IT ON AppGallery A B C Тільки діапазон 2,4 ГГц Wi-Fi Домашній Wi-Fi: - Im'я - Пароль Дотримуйтеся інструкцій щодо з'єднання D HOn Додаток hOn E Welcome Anna! No appliance has been copied yet AND APPLIANCE F Hello Anna!

УВІМКНЕННЯ ДИСТАНЦІЙНОГО КЕРУВАННЯ

- Закрийте дверцята та поверніть ручку в положення ДИСТАНЦІЙНЕ КЕРУВАННЯ (Wi-Fi). Теперь ви можете керувати своїм приладом з додатку.

ВИМКНЕННЯ ДИСТАНЦІЙНОГО КЕРУВАННЯ

- Поверніть ручку в будь-яке положення, крім ДИСТАНЦІЙНЕ КЕРУВАННЯ (Wi-Fi), не проходячи крізь положення ВИМК. Якщо цикл вже розпочався, він продовжуватиметься. У додатку можна переглядати стан приладу, але не керувати ним.

2.2 - Піктограми

Індикатор блокування дверцят (1)

З міркувань безпеки під час прання дверцята блокуються. Відчинити дверцята можна лише наприкінці програми або після її правильного скасування. При високому рівні води, високій температурі води та під час віджимання відчинити дверцята неможливо.

Індикатор легкого прасування (2):

Індикатор відображає вибір відповідної функції.

Detector Індикатор детектора ваги (3): (функция активна лише в окремих програмах)

Під час кожної фази прання Детектор ваги дозволяє контролювати інформацію щодо ваги білизни в барабані; крім того, в перші хвилини прання він:

• регулює необхідний об'єм води;
• визначає тривалість циклу прання;
• регулює полоскання відповідно до типу тканини, вибраної для прання;
• регулює ритм обертання барабана відповідно до типу тканини, яка переться;
• розпізнає наявність завеликої кількості мильної піни, за необхідності, регулює об'єм води для полоскання;
• регулює швидкість віджимання відповідно до завантаження, запобігаючи дисбалансу.

Індикатор Wi-Fi (4): на моделях, оснащених Wi-Fi, відображає стан з'єднання. Можливі сигнали.

Індикатор блокування кнопок (5): Індикатор вказує, що кнопки заблоковані.

Индикатор температури прання (6)

Відображає температуру прання вибраної програми, яку можна змінити за допомогою відповідної кнопки (якщо припустимо). Якщо ви хочете виконати прання в холодній воді, всі індикатори мають бути вимкнені.

Індикатор швидкості віджимання (7)

Відображає швидкість віджимання вибраної програми, яку можна зменшити чи скасувати за допомогою відповідної кнопки.

Індикатор опцій (8)

Індикатори показують функції, які можна вибрати відповідною кнопкою.

Індикатор рівня забруднення (9)

• Після вибору програми індикатор автоматично відобразить рівень забруднення, встановлений для цієї програми.
- Якщо вибрати інший рівень забруднення, увімкнеться відповідний індикатор.

Індикатор спеціальних програм (10) *Наявний лише у певних моделях

Індикатори показують функції, які можна вибрати відповідною кнопкою.

3. Програми

• Tak

Відсіки розподільника миючих засобів:

① ②

Миючий засіб

Кондиціонер або засіб для догляду

Попередне прання

ПРОГРАМА

(МАКС.)(див. панель керування)

[НКХА]

МИЮЧИЙЗАСІБ

ПОПЕРЕДНЕ ПРАННЯ

ДОДАТКОВЕ ПОЛОСКАННЯ

ГІГІЄНА

ЛЕГКЕ ПРАСУВАННЯ

РІВЕНЬ ЗАБРУДНЕННЯ

ВІДКЛАДЕНИЙ ПУСК

5КГ

5,5КГ

6КГ

6,5КГ

7КГ

7,5КГ

8КГ

8,5КГ

(МАКС.)

1або2

[1940]

[2196]

49

СПЕЦІАЛЬНА 49'

5 5

5 6 6

5 7 7

5 8 8,5

40°

●

●

/○

///○

134

ШВИДКА 30'

1 1

1 1 1

1 1,5

1,5 30°

●

●

/○

///○

○

1 1

5 2 2

2,5 2

5 2,5

2,5 30°

●

●

/○

///○

○

3 3

3 3 3

5 3,5

3,5 3,5

40°

●

●

/○

///○

○

3

СПОРТ ПЛЮС 39 хв

1,5

1,5 2 2

2 2 2

2,5 2,5

30°

●

●

/○

///○

[АУТЫ]

БАВОВНА: ІДЕАЛЬНЕПРАННЯ 59'

2,5

2,5 3 3

3,5 3

5 4 4

40°

●

●

/○

///○

[ТТАД]

ЗМІШАНІ ТАКОЛЬОРОВІ 59'

5 5

5 6 6

5 7 7

5 8 8,5

40°

●

●

/○

///○

[ТУСЫ]

ГІГІЄНА ПЛЮС 59'

1,5

1,5 2 2

2 2 2

2 60°

●

●

/////○

[СЗЫА]

ДЕЛИКАТНІ РЕЧІ 59'

2 2

2 2 2

5 2,5

2,5 2,5

40°

●

●

/○

/○

/○

[НСКЫ]

ЗЛИВІ ВІДЖИМАННЯ

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

-

/////○

[АКЦЫ]

ПОЛОСКАННЯ

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

-

-

△

●

/////○

[ТЭЭТ]

СИНТЕТИКА ТАКОЛЬОРОВІ

2,5

2,5 3 3

3,5 3

5 4 4

60°

●

●

(●)

○

○

○

○

[АНДЫ]

ВОВНА/РУЧНЕПРАННЯ

1 1

1 1 1

1 2 2

30°

●

●

/○

/○

/○

[ЗЫЧЫ]

ДЖИНСИ

3 3

3 3 3

3 3 3

40°

●

●

/○

///○

[УЧНО]

ЕСО 40-60

5 5

5 6 6

5 7 7

5 8 8,5

60°

●

●

/////○

○

[ВУКЫ]

БАВОВНА

5 5

5 6 6

5 7 7

5 8 8,5

90°

●

●

(●)

/○

///○

[НСКАЫ]

Дистанційне керування (Wi-Fi)Положення, яке слід вибрати, якщо ви хочете дистанційно керувати приладом з додатку (через Wi-Fi).

3.1 - Опис програм

	СПЕЦІАЛЬНА 49'	Застосована у цій програмі іноваційна технологія скорочує час, який ми витрачаємо на прання, забезпечуючи при цьому високу ефективність за середніх температур лише за 49 хвилин.
[3 KHAT]	ШВИДКА14'-30'-44'	Економія без компромісів! Ця нова програма заощаджує воду, електроенергію, миючий засіб і час, дозволяючи отримати відмінні результати прання. Прання виконується із середньою температурою, яка підходить для всіх типів тканин. Рекомендовано для невеликого завантаження речей із незначними забрудненнями.
[0x0K]	СПОРТ ПЛЮС39 хв	Розроблена для видалення забруднень зі спеціалізованого одягу, використовуваного для тренувань і спорту. Прання виконується протягом 39 хвилин із низькою температурою. Рекомендовано для синтетичних тканин і невеликого завантаження.
[ХА56]	БАВОВНА:ІДЕАЛЬНЕПРАННЯ 59'	Ця програма гарантує відмінні результати прання бавовняних речей. Цю функцію було розроблено для скорочення часу прання середньою забруднених бавовняних речей із середньою температурою. Для найкращих результатів завантажте машину наполовину.
	ЗМІШАНІ ТАКОЛЬОРОВІ 59' *	Ця програма забезпечує можливість прання разом тканин усіх видів і кольорів, які не линяють, із повним завантаженням і відмінним результатом лише за 59 хвилин. Цю програму з пранням із середньою температурою рекомендовано для речей без особливих забруднень.*Попередньо встановлена температура 20°C (змінюється відповідною кнопкою). Цикл прання також підходить для бавовняних тканин.
	ГІГІЄНА ПЛЮС 59'	Програма забезпечує найкращу можливу комбінацію високої температури, часу прання й очищення, а також гарантує максимально гігієнічний результат знищення бактерій лише за 59 хвилин. Рекомендовано для прання бавовняних речей з температурою 60°C і зменшеним завантаженням білизни.
	ДЕЛІКАТНІРЕЧІ 59'	Програму розроблено для прання делікатних речей і цінних тканин. Прання ведеться протягом 59 хвилин із низькою температурою. Рекомендовано невелике завантаження.
[05XD]-	ЗЛИВІВІДЖИМАННЯ	Програма виконує злив і віджимання на максимальній швидкості. Скасувати віджимання або зменшити його швидкість можна за допомогою кнопки ВИБІР ВІДЖИМАННЯ.
	ПОЛОСКАННЯ Ця програма виконує з полоскання з проміжним віджиманням (яке можна уповільнити або скасувати за допомогою відповідної кнопки). Використовується для ополіскування тканин будь-якого типу, наприклад, після ручного прання.
[С67W]	СИНТЕТИКА ТАКОЛЬОРОВІ	Ця програма дозволяє прати одночасно тканини різних типів і кольорів. Ротаційний рух барабана та рівні води оптимізуються як під час фаз прання, так і під час полоскання.Обережне віджимання забезпечує зменшення утворення складок на тканинах.
	ВОВНА/РУЧНЕПРАННЯ	Ця програма виконує цикл прання, розроблений для вовняних тканин, які можна прати у пральній машині, виробів з шовку або з позначкою «Прати як шовк» на етикетці тканини чи речей, призначених для ручного прання.
[НУУ4]	ДЖИНСИ	Ця програма була розроблена для досягнення найвищої якості прання джинсової тканини. Ідеально усуває бруд, не пошкоджуючи еластичності волокон.
	ECO 40-60 Програма ECO 40-60 надає можливість прання нормально забруднених бавовняних речей, які можна прати за температури 40°C або 60°C разом в одному циклі. Ця програма використовується для оцінки відповідності законодавству ЄС з екодизайну (проектування екологічної продукції).
[7СХ2]	БАВОВНА Ця програма створена для прання одягу з кольорової бавовни за температури 40°C і для досягнення найліпших результатів під час прання стійких бавовняних тканин за температури 60°C і 90°C. Останній віджим виконується на максимальних обертах, щоб прибрати якомога більше вологи.

4. Щоденне використання

• Підключіть пральну машину до джерела живлення та водопроводу (див. розділ про встановлення в посібнику користувача).
• Підготовка білизни: Відсортуйте одяг відповідно до типу тканини (бавовна, синтетика, вовна або шовк тощо) та за ступенем забруднення. Перевірте етикетки на одязі. Відокремте білий одяг від кольорового. Звільніть кишені від таких предметів, як ключі, монети тощо, і видаліть тверді декоративні предмети.
• Завантажуйте білизну частинами, уникаючи перевантаження (перевірте допустиме максимальне завантаження для конкретної програми). Акуратно закрийте дверцята. Слідкуйте за тим, щоб білизна не була защемлена.
• Виберіть миючий засіб і кондиціонер (за потреби) та додайте їх у відповідні відсіки розподільника.

Якщо відкрити розподільник, то можна побачити такі компоненти (мал. 4.1):

1. Відсік 1 призначений для порошкового миючого засобу
2. Відсік 2 призначений для рідкого миючого засобу
3. Відсік 📋 призначений для кондиціонерів, ароматизаторів та спеціальних добавок, таких як крохмаль, синька тощо.

Рекомендації щодо типу миючого засобу підходять для різних температур прання. Див. інструкцію до миючого засобу (див. <ДОДАВАННЯ МИЮЧОГО ЗАСОБУ>).

• Повертаючи ручку, виберіть програму, яка найбільше підходить для завантаженої білизни. На дисплеї відобразиться назва програми, основні функції й очікувана тривалість.
  • Додайте або видаліть функції та змініть параметри відповідно до конкретних потреб.
• Натисніть кнопку Пуск/Пауза, щоб запустити програму.
• Після завершення циклу на дисплеї з'явиться напис «КІНЕЦЬ». Вимкніть пральну машину, повернувши перемикачу положення ВИМК. Якнайшвидше вийміть білизну, щоб запобігти появі зморшок, неприємних запахів і розмноженню бактерій.

5. Догляд та обслуговування

5.1 - Загальне очищення машини

• Від'єднуйте машину від електромережі під час очищення та технічного обслуговування.
• Для очищення корпусу машини і гумових компонентів використовуйте м'яку тканину з мильним розчином.
- Не використовуйте органічні хімічні речовини або агресивні розчинники.

5.2 - Очищення фільтра насоса

Рекомендується очищати фільтр насоса один раз на місяць.

Вимкніть і від'єднайте машину від електромережі та відкрийте кришку у нижній частині приладу. Підготуйте низьку ємність для збирання залишків води.

• Витягніть зливний шланг і, утримуючи його кінець над ємністю, відкрийте його.
  • Після завершення зливу закрийте зливний шланг і поверніть його назад до машини.
  • Відкрутіть проти годинникової стрілки і зніміть фільтр насоса. Ретельно очистіть його.
  • Встановіть фільтр назад у машину й акуратно закрийте його.

5.3 - Очищення розподільника миючих засобів та його відсіків

Завжди стежте, щоб не було залишків миючого засобу. Регулярно очищайте розподільник:

• Натисніть кнопку (A).
- Утримуючи кнопку, поверніть розподільник миючих засобів назовні.
- Зніміть розподільник і очистіть його.
- Рекомендується видалити будь-який миючий засіб, що залишився у відсіках, щоб уникнути накопичення, яке може спричинити засмічення та обмежити потік води з розподільника в барабан.
- Витягніть і вийміть пастку/пастки (В), які розташовані в задній частині розподільника, і ретельно очистіть їх.
- Видаліть будь-які тверді залишки, які можуть заблокувати отвори в відсіках.

5.4 - Очищення барабана

• Видаліть предмети, які випадково потрапили до машини, особливо металеві предмети, такі як шпильки, монети тощо, з барабана і канавки прокладки дверей (гумове кільце), оскільки вони призводять до утворення плям іржі та до пошкоджень.
• Для видалення плям іржі використовуйте засіб для чищення, що не містить хлору. Дотримуйтесь попереджень виробника засобу для чищення.
• Не використовуйте для чищення тверді предмети або сталеву мочалку.
• Після процедури відкрийте дверцята, використовуйте рушник для очищення плям та піни навколо прокладки та підтримуйте чистоту всередині та зовні прокладки.

Завантажте та прочитайте повний посібник користувача в Інтернеті для отримання більш докладної інформації про догляд та технічне обслуговування
