HD 17154 S Classic - мийка високого тиску Kärcher - Безкоштовний посібник користувача

Тип продукту	Професійний мийник високого тиску
Бренд	Kärcher
Модель	HD 17154 S Classic
Робочий тиск (зі стандартною насадкою)	15 МПа (150 бар)
Макс. надлишковий тиск	21 МПа (210 бар)
Витрата води	28,33 л/хв
Макс. температура подачі	60 °C
Електричне підключення	400 В / 3 фази / 50 Гц / 9,0 кВт
Захист	IPX5
Основний запобіжник	16 A (із затримкою, крива C)
Типова робоча вага	73 кг
Розміри (Д × Ш × В)	720 × 637 × 1080 мм
Тип моторної олії	15W40 (кількість: 1,2 л)
Рівень звукового тиску LpA	76 дБ(А)
Рівень звукової потужності LWA	93 дБ(А)
Вібрація рука-рука	3,0 м/с² (невизначеність K=0,8 м/с²)
Захисні пристрої	Реле тиску, рециркуляційний клапан, тепловий захист двигуна, запобіжний важіль
Підключення водопостачання	Макс. тиск 1 МПа, макс. температура 60 °C, мін. витрата 31,6 л/хв
Макс. висота всмоктування	0,5 м
Комплект поставки	Насадка високого тиску, штанга EASY!Lock, пістолет високого тиску, шланг високого тиску EASY!Lock, тримач штанги, відділення для аксесуарів
Сумісність з миючим засобом	Піниста насадка з контейнером (опціонально) з регулюванням дозування
Зберігання та транспортування	Руль для транспортування, тримачі для штанги, гачки для кабелю та шлангу, рекомендований захист від замерзання

Часті запитання - HD 17154 S Classic Kärcher

Як запустити мийник високого тиску HD 17154 S Classic?

Переконайтеся, що прилад правильно підключений до води та електромережі. Відкрийте подачу води, потім переведіть головний вимикач у положення «1». Розблокуйте пістолет, натиснувши запобіжний важіль назад, і потягніть курок. Двигун запускається автоматично за допомогою реле тиску.

Як використовувати миючий засіб із цим приладом?

Використовуйте пінисту насадку з контейнером (аксесуар опціонально). Заповніть резервуар миючим засобом, вставте потрібний дозатор (1=слабкий, 2=середній, 3=сильний) у всмоктувальний шланг, потім встановіть штангу на пістолет. Нанесіть миючий засіб на суху поверхню, залиште на деякий час, потім змийте струменем високого тиску.

Які типи води можна використовувати?

Використовуйте чисту або рециркульовану воду, що відповідає граничним значенням: pH 6,5-9,5, провідність ≤ 2000 мкСм/см, хлориди < 300 мг/л, загальна твердість < 28 °dH, залізо < 0,5 мг/л тощо. Не використовуйте забруднену воду, щоб уникнути пошкодження насоса.

Як видалити повітря з приладу перед використанням?

Відкрутіть насадку високого тиску зі штанги. Дайте приладу попрацювати, поки не зникнуть бульбашки у воді. За потреби повторіть цикл увімкнення/вимкнення. Після видалення повітря встановіть насадку назад.

Як регулярно обслуговувати мийник?

Перед кожним використанням перевіряйте стан кабелю та шланга високого тиску. Щотижня очищуйте дрібний фільтр та перевіряйте рівень олії (має бути посередині оглядового віконця). Кожні 500 годин або принаймні раз на рік замінюйте олію та проводьте технічне обслуговування в сервісному центрі.

Що робити, якщо прилад не запускається?

Перевірте мережевий кабель, напругу та запобіжник. Якщо прилад перегрівся, переведіть вимикач у положення 0, дайте охолонути 15 хвилин, потім спробуйте знову. Якщо проблема не зникає, зверніться до служби підтримки.

Як зберігати прилад після використання?

Зберігайте прилад у приміщенні, захищеному від морозу. Злийте воду з приладу та шлангів. Згорніть кабель і шланг на гачках. Розмістіть штангу та пістолет на тримачах. Для захисту від замерзання прокачайте через прилад антифриз на основі гліколю.

Які важливі захисні пристрої?

Реле тиску зупиняє насос, коли курок відпущено. Рециркуляційний клапан захищає насос у разі зменшення витрати. Тепловий захист вимикає прилад у разі перегріву. Запобіжний важіль блокує пістолет, щоб уникнути випадкового спрацювання.

Як усунути втрату тиску?

Перевірте розмір насадки (має відповідати специфікаціям), очистіть або замініть її. Видаліть повітря з приладу. Очистіть дрібний фільтр. Переконайтеся, що подача води достатня (мін. 31,6 л/хв). За потреби зверніться до сервісного центру.

Чи можна використовувати подовжувальний кабель?

Так, але використовуйте кабель достатнього перерізу: 2,5 мм² для довжини 10 м, 4 мм² для 30 м. Повністю розмотайте кабель і дотримуйтесь місцевих норм. Прилад має бути підключений до розетки із заземленням.

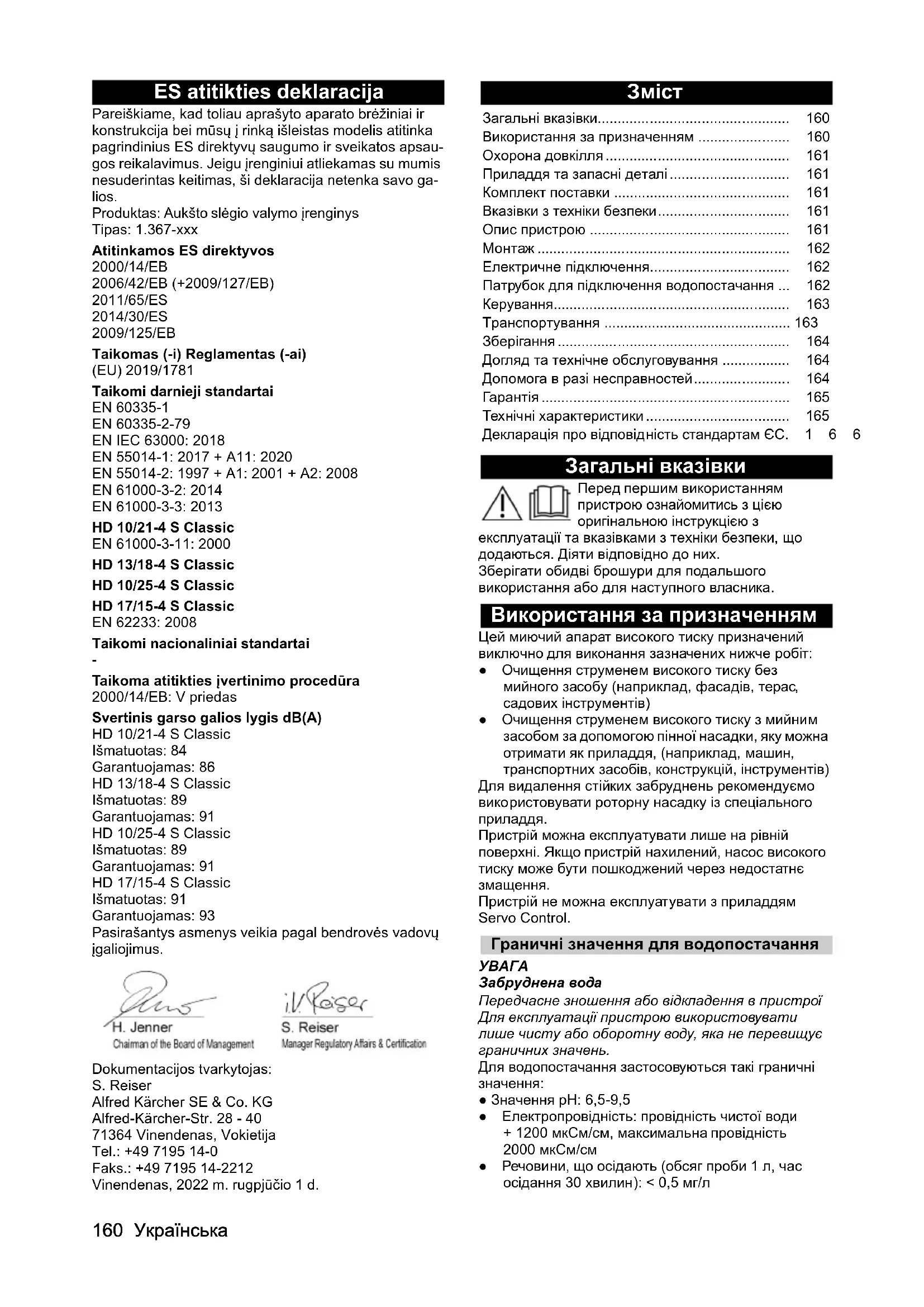

ПОСІБНИК КОРИСТУВАЧА HD 17154 S Classic Kärcher

Загальні вказівки.... 160

Використання за призначенням 160

Охорона довкілля 161

Приладдя та запасні деталі 161

Вказівки з техніки безпеки.... 161

Опис пристрою 161

Монтаж 162

Електричне підключення.... 162

Патрубок для підключення водопостачання ... 162

Керування.... 163

Транспортування 163

Зберігання 164

Догляд та технічне обслуговування 164

Допомога в разі несправностей.... 164

Гарантія 165

Технічні характеристики 165

Декларація про відповідність стандартам ЄС. 1

Загальні вказівки

Перед першим використанням пристрою ознайомитись з цією оригінальною інструкцією з

експлуатації та вказівками з техніки безпеки, що додаються. Діяти відповідно до них.

Зберігати обидві брошури для подальшого

використання або для наступного власника.

Використання за призначенням

Цей миючий апарат високого тиску призначений виключно для виконання зазначених нижче робіт:

• Очищення струменем високого тиску без мийного засобу (наприклад, фасадів, терас, садових інструментів)
• Очищення струменем високого тиску з мийним засобом за допомогою пінної насадки, яку можна отримати як приладдя, (наприклад, машин, транспортних засобів, конструкцій, інструментів)

Для видалення стійких забруднень рекомендуємо використовувати роторну насадку із спеціального приладдя.

Пристрій можна експлуатувати лише на рівній поверхні. Якщо пристрій нахилений, насос високого тиску може бути пошкоджений через недостатне змащення.

Пристрій не можна експлуатувати з приладдям Servo Control.

Граничні значення для водопостачання

УВАГА

Забруднена вода

Передчасне зношення або відкладення в пристрої Для експлуатації пристрою використовувати лише чисту або оборотну воду, яка не перевищує граничних значень.

Для водопостачання застосовуються такі граничні значення:

• Значення pH: 6,5-9,5

• Електропровідність: провідність чистої води + 1200 мкСм/см, максимальна провідність 2000 мкСм/см

• Речовини, що осідають (обсяг проби 1 л, час осідання 30 хвилин): < 0,5 мг/л

• Речовини, що фільтруються: < 50 мг/л, неабразивні речовини
  • Вуглеводні: < 20 мг/л
  • Хлориди: < 300 мг/л
  • Сульфати : < 240 мг/л
  • К а л ь ц і й : < 200 мг/л

• Загальна жорсткість: < 28 °dH, < 50° TH, < 500 ppm (мг CaCO₃/л)
  • 3 а л і з о : < 0,5 мг/л
  • М а р г а н е ц ь : < 0,05 мг/л
  • М і д ь : < 2 мг/л
  • Активний хлор: < 0,3 мг/л
• Без неприємних запахів

Охорона довкілля

Пакувальні матеріали придатні до вторинної переробки. Упаковку необхідно утилізувати без шкоди для довкілля.

Електричні та електронні пристрої найчастіше містять цінні матеріали, які придатні до вторинної переробки, та компоненти, такі як батареї, акумулятори чи мастило, які у разі неправильного поводження з ними або неправильної утилізації можуть створити потенційну небезпеку для здоров'я людини та довкілля. Однак ці компоненти необхідні для належної експлуатації пристрою. Пристрої, позначені цим символом, забороняється утилізувати разом із побутовим сміттям.

Вказівки щодо компонентів (REACH)

Актуальні відомості про компоненти наведені на сайті: www.kaercher.com/REACH

Приладдя та запасні деталі

Слід використовувати лише оригінальне приладдя та оригінальні запасні частини, тому що саме вони гарантують безпечну та безперебійну експлуатацію пристрою.

Інформація щодо приладдя та запасних частин міститься на сайті www.kaercher.com.

Комплект поставки

Під час розпакування пристрою перевірити комплектацію. У разі нестачі приладдя або ушкоджень, отриманих під час транспортування, слід повідомити про це торговельній організації, яка продала пристрій.

Вказівки з техніки безпеки

• Перед першим уведенням пристрою в експлуатацію слід обов'язково ознайомитись із вказівками з техніки безпеки 5.951-949.0.
• Дотримуватись користування рідкоструминними миючими апаратами.
• Дотримуватись національних правил техніки безпеки. Рідкоструминні миючі апарати слід регулярно перевіряти. Результат перевірки слід документувати письмово.
• Забороняється вносити зміни до пристрою та приладдя.

Символи на пристрої

Не допускається безпосереднє під'єднання пристрою до громадської мережі питного водопостачання.

Не спрямовувати струмінь води під високим тиском на людей, тварин, увімкнене електричне обладнання чи на самий пристрій. Захищати пристрій від

морозу.

Запобіжні пристрої

△ОБЕРЕЖНО

Відсутні або змінені запобіжні пристрої

Запобіжні пристрої призначені для вашого захисту. Забороняється змінювати запобіжні пристрої чи нехтувати ними.

Запобіжні пристрої настроєні та опломбовані на заводі. Регулювання дозволяється доручати лише співробітникам сервісної служби.

Манометричний вимикач

У разі відпускання спускного важеля на високонапірному пістолеті манометричний вимикач відключає насос високого тиску, і струмінь високого тиску зупиняється.

При натисканні на спускний важіль насос знову вмикається.

Перепускний клапан

У разі зниження витрати води за допомогою регулятора тиску і витрати відкривається перепускний клапан і частина об'єму води повертається до сторони всмоктування насоса.

Захисний вимикач двигуна

У разі надмірної напруги в мережі захисний вимикач двигуна вимикає пристрій.

Опис пристрою

Огляд пристрою

Малюнок А

① Пробка мастилозливного отвору
② Покажчик рівня мастила
③ Пробка для випуску повітря
④ Заводська табличка
⑤ Вимикач пристрою
⑥ Гачок для шланга, гачок для кабелю
⑦ Ручка-штовхач
⑧ Накидна гайка
⑨ Сопло високого тиску
⑩ Струминна трубка EASY!Lock Classic
1. Високонапірний пістолет EASY!LOCK Classic
12 Запобіжний фіксатор
⑬Спускний важіль
⑭ Шланг високого тиску EASY!Lock Classic
⑮ Тримач струминної трубки
16 Відсік для приладдя
17 Регулятор тиску/витрати
⑱ Патрубок високого тиску EASY!Lock
19 Фільтр тонкого очищення
20 Патрубок для підведення води

Кольорове маркування

• Елементи керування процесом очищення позначені жовтим кольором.
• Елементи керування технічним обслуговуванням і сервісом позначені світло-сірим кольором.

Монтаж

Кріплення ручки-штовхача

1. Вставити ручку-штовхач в трубчасту раму. Малюнок В

①Ручка-штовхач

②Трубчаста рама

1. Зафіксувати її гвинтами, шайбами та гайками у місцях з'єднання. Малюнок С

①Гвинт M8x45
② Шайба 8
③ Ручка-штовхач
④ Гайка М8, що самостопориться
⑤Трубчаста рама

Установлення пробки для випуску повітря з бака для мастила

1. Викрутити пробку й викинути її. Малюнок D
   ① Пробка
   ② Пробка для випуску повітря
2. Вкрутити і затягнути пробку для випуску повітря. УВАГА

Небезпека пошкодження

Якщо перед експлуатацією пробку не замінити пробкою для випуску повітря, насос високого тиску може бути пошкоджений.

Обов'язково замініть пробку на пробку для випуску повітря.

Перевірка рівня мастила

1. Установити пристрій в горизонтальному положенні.
2. Рівень мастила повинен знаходитись посередині покажчика рівня.
3. Якщо потрібно, відкрутити пробку для випуску повітря і долити мастило (див. «Технічні характеристики»).

Встановлення приладдя

Вказівка

Система EASY!Lock дозволяє швидко й надійно з'єднувати компоненти, повертаючи їх у різьбовому з'єднанні лише на один оберт.

1. Установити сопло високого тиску на струминну трубку.
2. Установити і вручну затягнути накидну гайку (EASY!Lock).
3. Під'єднати струминну трубку до високонапірного пістолета й затягнути вручну (EASY!Lock).
4. Під'єднати шланг високого тиску до високонапірного пістолета та патрубка високого тиску пристрою й затягнути вручну (EASY!Lock).

Електричне підключення

⚠НЕБЕЗПЕКА

Небезпека травмування через ураження електричним струмом

Підключити штепсельну вилку пристрою до електричної мережі. Використання нерознімного з'єднання з електромережею не допускається.

Штепсельна вилка призначена для відключення від мережі.

Підключати пристрій тільки до джерела змінного струму.

Використовуйте подовжувальний кабель з достатнім поперечним перерізом (див. «Технічні характеристики»).

Повністю розмотати подовжувальний кабель з кабельного барабана.

1. Розмотати мережевий кабель та покласти його на підлогу.
2. Вставити штепсельну вилку в розетку.

Патрубок для підключення водопостачання

Підключення до водопроводу

△ПОПЕРЕДЖЕННЯ

Повернення забрудненої води в мережу питної води

Небезпека для здоров'я

Дотримуватись правил, установлених підприємством з водопостачання.

Згідно з чинними правилами не дозволяється експлуатація пристрою без системного розділювача в мережі питного водопостачання.

Використовувати системний розділювач

KÄRCHER або інший системний розділювач, що відповідає вимогам EN 12729 , тип ВА. Вода, що пройшла через системний розділювач, класифікується як непридатна для пиття. Завжди приєднувати системний розділювач до водопроводу, не приєднувати його до патрубка для підключення водопостачання.

1. Перевірити тиск подачі води на вході, температуру на вході і кількість води, що подається (див. главу Технічні характеристики).
2. З'єднати системний розділювач і патрубок пристрою для підключення водопостачання за допомогою шланга для подачі води (вимоги до шланга для подачі води див. у главі Технічні характеристики).
3. Відкрити лінію водопостачання.

Подача води з бака

1. Пригвинтити всмоктувальний шланг з фільтром до патрубка для підведення води (номер для замовлення фільтра див. у главі Технічні характеристики).
2. Видалити повітря з пристрою (див. главу Видалення повітря з пристрою).

Видалення повітря з пристрою

1. Відкрутити сопло високого тиску від струминної трубки.
2. Дати пристрою попрацювати, поки вода не почне текти без бульбашок повітря.
3. У разі проблем під час видалення повітря запустити пристрій на 10 секунд, потім вимкнути його. Повторити процес кілька разів.
4. Вимкнути пристрій.
5. Накрутити сопло високого тиску на струминну трубку.

Керування

△НЕБЕЗПЕКА

Струмінь води високого тиску

Небезпека травмування

Забороняється фіксувати спускний важіль у робочому положенні.

Перед виконанням будь-яких робіт із пристроєм пересунути запобіжний фіксатор високонапірного пістолета вперед.

Тримати високонапірний пістолет і струминну трубку обома руками.

⚠ПОПЕРЕДЖЕННЯ

Несправний пристрій і приладдя, пошкоджені підвідні лінії та з'єднання

Небезпека травмування

Пристрій можна експлуатувати тільки в бездоганному стані.

Експлуатація під високим тиском

Вказівка

Пристрій оснащений манометричним вимикачем. Двигун запускається лише в тому разі, якщо високонапірний пістолет відкритий.

1. Встановити вимикач пристрою у положення «1».

2. Розблокувати ручний пістолет-розпилювач, перевівши запобіжний фіксатор назад.

3. Потягнути спусковий важіль високонапірного пістолета.

4. Встановити робочий тиск і об'єм подачі води (плавним) обертанням регулятора тиску/витрати (+/-).

Експлуатація з мийним засобом

△ПОПЕРЕДЖЕННЯ

Неправильне поводження з мийними засобами

Небезпека для здоров'я

Дотримуватися вказівки з техніки безпеки, що містяться на мийних засобах!

УВАГА

Непридатні мийні засоби

Пошкодження пристрою та об'єктів, що очищаються

Використовувати лише мийні засоби, дозволені фірмою KÄRCHER.

Дотримуватися рекомендацій щодо дозування та вказівок до мийного засобу.

Задля захисту довкілля мийний засіб слід використовувати ощадливо.

Вказівка

Використання мийних засобів KÄRCHER

забезпечує безперебійну роботу обладнання.

Рекомендуємо отримати консультацію або замовити наш каталог чи інформаційні матеріали про наші мийні засоби.

Вказівка

Для експлуатації з мийними засобами потрібний розпилювач піни з балоном (опція).

1. Від'єднати контейнер.

Малюнок Е

①Резервуар

② Форсунка для обробки піною

③ Високонапірний пістолет

④ Всмоктувальний шланг

⑤Набір заслінок

Дозування мийного засобу: 3=велика доза, 2=середня доза, 1=мала доза

1. Вставити у всмоктувальний шланг потрібну заслінку.

2. Залити мийний засіб у контейнер.

3. Прикрутити контейнер до насадки для піни.

4. Від'єднати струминну трубку від високонапірного пістолета.

5. Встановити пінну насадку на високонапірний пістолет й затягнути вручну.

6. Увімкнути миючий апарат високого тиску.

Рекомендований метод чищення

1. Ощадливо розпилити мийний засіб на суху поверхню й залишити на деякий час (не витирати).

2. Розчинений бруд змити струменем води під високим тиском.

Після експлуатації з мийним засобом

Для запобігання утворенню відкладень мийного засобу насадку для піни після використання слід промивати.

1. Від'єднати контейнер.

2. Залишки мийного засобу вилити назад у тару.

3. Налити в контейнер чисту воду.

4. Прикрутити ко нтейнер до пінної насадки.

5. Працювати пінною насадкою близько 1 хвилини, щоб вимити залишки мийного засобу.

6. Випорожнити контейнер.

Переривання роботи

1. Закрити високонапірний пістолет. Пристрій вимикається.

2. Пересунути запобіжний фіксатор уперед. Високонапірний пістолет заблокований.

Продовження роботи

1. Пересунути запобіжний фіксатор назад. Високонапірний пістолет розблокований.

2. Відкрити високонапірний пістолет. Пристрій вмикається.

Завершення роботи

1. Закрити лінію водопостачання.

2. Відкрити високонапірний пістолет.

3. Встановити вимикач пристрою в положення «I / ON» і дати пристрою попрацювати протягом 5-10 с.

4. Закрити високонапірний пістолет.

5. Встановити вимикач на «0/OFF».

6. Витягувати штепсельну вилку з розетки тільки сухими руками.

7. Зняти лінію водопостачання.

8. Відкрити високонапірний пістолет до тих пір, поки в пристрої не буде скинуто тиск.

9. Пересунути запобіжний фіксатор уперед. Високонапірний пістолет заблокований.

Транспортування

⚠ОБЕРЕЖНО

Недотримання ваги

Небезпека травмування та пошкоджень Під час зберігання та транспортування враховувати вагу пристрою.

- Транспортування пристрою в транспортних засобах: закріпляти пристрій згідно з чинними нормами для запобігання його ковзанню та перевертанню.

- Транспортування пристрою на великі відстані: Переміщати або тягнути пристрій за ручкуштовхач.

Зберігання

△ОБЕРЕЖНО

Недотримання ваги

Небезпека травмування та пошкоджень Під час зберігання та транспортування враховувати вагу пристрою.

Зберігати пристрій тільки у приміщеннях.

Зберігання пристрою

1. Покласти струминну трубку з високонапірним пістолетом на два тримачі трубки.
2. Змотати мережевий кабель і повісити на гачок для кабелю.
3. Змотати шланг високого тиску та повісити на гачок для шлангу.

Захист від замерзання

УВАГА

Замерзання

Руйнування пристрою в результаті замерзання води

Повністю злити воду з пристрою. Зберігати пристрій у місці, захищеному від морозу. Якщо неможливо уникнути температур нижче нуля під час зберігання:

1. Злити воду.
2. Прокачати через пристрій стандартний антифриз.

Вказівка

Використовувати стандартний антифриз для автомобілів на базі гліколю. Дотримуватись інструкцій з використання антифризу.

1. Залишити пристрій увімкненим протягом не більше 1 хвилини до тих пір, поки насос і трубопроводи не спорожняться.

Догляд та технічне обслуговування

△НЕБЕЗПЕКА

Ненавмисний запуск пристрою

Небезпека травмування, удар електричним струмом

Перед проведенням будь-яких робіт вимикати пристрій і витягати штепсельну вилку.

Вказівка

Відпрацьоване мастило потрібно утилізувати тільки в передбачених для цього приймальних пунктах. Здавати відпрацьоване масло саме там. Забруднення довкілля відпрацьованим мастилом карається.

Перевірка техніки безпеки / договір технічного обслуговування

Ви можете домовитися зі своїм дилером про регулярне проведення перевірки техніки безпеки або укласти договір про технічне обслуговування. Рекомендуємо звернутися за консультацією.

Періодичність технічного обслуговування

Перед кожним використанням

• Перевірити мережевий кабель на предмет пошкоджень.
  Пошкоджений кабель слід негайно замінити в авторизованій сервісній службі або із залученням фахівця-електрика.
• Перевірити шланг високого тиску на предмет пошкоджень.

Пошкоджений шланг високого тиску підлягає негайній заміні.

• Перевірити пристрій на герметичність. Допускається витікання 3 крапель води на хвилину. У разі більшого витоку звернутися до сервісної служби.

Щотижня

- Перевірити рівень мастила. У разі помутніння мастила (вода в мастилі) негайно звернутися до сервісної служби.

- Очистити фільтр тонкого очищення. Малюнок F

①Корпус фільтру

② Фільтр тонкого очищення

③ З'єднувальний патрубок

④ Накидна гайка

а Відкрутити накидну гайку.
b Витягнути з'єднувальний патрубок.
с Витягнути фільтр тонкого очищення з корпусу фільтра.
d Промити фільтр чистою водою або продути стисненим повітрям.
е Вставити фільтр тонкого очищення у корпус фільтра.
f Встановити з'єднувальний патрубок.
g Нагвинтити і затягнути вручну накидну гайку.

Кожні 500 годин експлуатації, але не рідше одного разу на рік

- Технічне обслуговування пристрою повинне здійснюватися сервісною службою.

- Замінити мастило в насосі високого тиску. Малюнок G

① Пробка для випуску повітря

② Покажчик рівня мастила

а Викрутити пробку мастилозливного отвору.
b Злити мастило в приймальну ємність.
с Вкрутити та затягнути пробку мастилозливного отвору.
d Викрутити пробку для випуску повітря.

e Наливати мастило повільно, щоб могли видалятися повітряні бульбашки. Кількість і марка мастила зазначені в главі «Технічні характеристики».

f Встановити пробку для випуску повітря на місце.

Допомога в разі несправностей

⚠НЕБЕЗПЕКА

Ненавмисний запуск пристрою, дотик до частин, що проводять електричний струм

Небезпека травмування, ураження електричним струмом

Перед проведенням робіт на пристрої вимкнути пристрій.

Витягти штепсельну вилку.

Усі перевірки та роботи з електричними частинами пристрою мають виконуватися фахівцями.

У разі несправностей, які не згадані в цій главі, звернутися до авторизованої сервісної служби.

Пристрій не запускається

1. Перевірити мережевий кабель на предмет пошкоджень.
2. Перевірити напругу мережі.
3. Якщо пристрій перегрітий:

а Встановити вимикач на «0/OFF».
b Охолоджувати пристрій протягом не менше 15 хвилин.
с Встановити вимикач пристрою у положення «І/ОН».

1. У разі несправності електрообладнання звернутися до сервісної служби.

Тиск в пристрої не створюється

1. Перевірити, чи має сопло високого тиску правильний розмір (див. главу «Технічні характеристики»).
2. Очистити або замінити сопло.
3. Видалити повітря з пристрою (див. главу «Підключення води/Видалення повітря з пристрою»).
4. Очистити фільтр тонкого очищення, за необхідності замінити його (див. главу «Догляд та технічне обслуговування/Щотижня»).
5. Перевірити об'єм подачі води (для отримання інформації див. главу «Технічні характеристики»).
6. У разі необхідності звернутися до сервісної служби.

Об'єм води занадто низький

1. У разі використання довгого шланга високого тиску або шланга високого тиску з невеликим поперечним перерізом установити більше сопло високого тиску на струминну трубку.

Насос негерметичний.

Допускається витікання до 3 крапель води на хвилину.

- У разі сильного витоку перевірити пристрій у сервісній службі.

Стук насоса

1. Перевірити об'єм подачі води (для отримання інформації див. главу «Технічні характеристики»).

2. Видалити повітря з пристрою (див. главу «Підключення води/Видалення повітря з пристрою»).

3. Очистити фільтр тонкого очищення, за необхідності замінити його (див. главу «Догляд та технічне обслуговування/Щотижня»).
4. У разі необхідності звернутися до сервісної служби.

Занадто мала кількість мийного засобу

1. Перевірити, чи відповідає пінна насадка об'єму подачі пристрою.
2. Заповнити ба лон пінної насадки.
3. Вставити у всмоктувальний шланг заслінку більшого розміру.
4. Перевірити всмоктувальний шланг і пінну насадку з балоном на предмет відкладень мийного засобу. Видалити відкладення теплою водою.
5. У разі необхідності звернутися до сервісної служби.

Занадто низьке піноутворення

1. Перевірити, чи відповідає пінна насадка об'єму подачі пристрою.
2. Перевірити всмоктувальний шланг і пінну насадку з балоном на предмет відкладень мийного засобу. Видалити відкладення теплою водою.
3. У разі необхідності звернутися до сервісної служби.

Гарантія

У кожній країні діють відповідні гарантійні умови, встановлені уповноваженою організацією збуту нашої продукції в цій країні. Можливі несправності приладу протягом гарантійного строку ми усуваемо безкоштовно, якщо причина несправності полягає в дефектах матеріалів або виробничому браку. У разі виникнення претензій протягом гарантійного строку прохання звертатися, маючи при собі чек про покупку, до торговельної організації, що продала продукт, або до найближчої уповноваженої служби сервісного обслуговування.

(Адреси див. на звороті)

Технічні характеристики

					HD 10/21-4 S HD 10/25-4 S HD 13/18-4 S HD 17/15-4 S
Варіант залежно від країни експлуатації
Країна EU EU EU EU
Електричне підключення
Напруга V			400		400
Фаза ~	3	3	3	3
Частота			Hz	50	50	50
Максимально допустимий імпеданс мережі			Ω	-	0.0452 +j0.0283	0.0452 +j0.0283
Під'єднувана потужність			kW	8,0	8,8	8,8
Ступінь захисту				IPX5	IPX5	IPX5
Запобіжник мережі (інерційний, Char. С)			A	16	16	16
Подовжувальний кабель 10 м			mm2	2,5 2,5 2,5 2,5
Подовжувальний кабель 30 м			mm2	4	4	4
Патрубок для підключення водопостачання
Тиск на вході (макс.)			MPa	1	1	1
Температура на вході (макс.)			°C	60	60	60
Витрата на вході (мін.)			l/min	20	20	25
Висота всмоктування (макс.)			m	0,5	0,5	0,5

		HD 10/21-4 S	HD 10/25-4 S	HD 13/18-4 S	HD 17/15-4 S
Мінімальна довжина шланга подачі води	m	7,5	7,5	7,5	7,5
Мінімальний діаметр шланга подачі води	in	1	1	1	1
Номер для замовлення всмоктувального фільтра		4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0

Робочі характеристики пристрою

Розмір стандартного сопла		050	045	075	105
Робочий тиск води зі стандартною форсункою М		P	a	2	1	2
Робочий надлишковий тиск (макс.)	MPa	27	31	24	21
Об'єм подачі, вода	l/min	16,7	16,7	21,67	28,33
Сила віддачі високонапірного пістолета	N	57	63	69	85

Розміри та вага

Типова робоча вага	kg	60	67	67	73
Довжина	mm	720 720 720 720
Ширина	mm	637 637 637 637
Висота	mm	1080	1080	1080	1080
Кількість мастила	l	0,65	0,65	0,65	1,2
Марка мастила	Тип	15W40	15W40	15W40	15W40

Розраховані значення згідно з EN 60335-2-79

Значення вібрації на руці/кисті	m/s^2	2,8 3,7 2,9 3,0
Похибка К	m/s^2	0,8 0,9 0,8 0,8
Рівень звукового тиску L_pA	d	B	(	A	)	6
Похибка K_pA	d	B	(	A	)	3
Рівень звукової потужності L_WA + похибка K_WA	d	B	(	A	)	8

Причина виключення відповідно до Регламенту (ЄС)

2019/1781 Додаток I Розділ 2 (12): j)

Зберігається право на внесення технічних змін.

Декларація про відповідність стандартам ЄС

Цим ми повідомляємо, що нижче зазначена машина на основі своєї конструкції та конструктивного виконання, а також у випущеної у продаж моделі, відповідає спеціальним основним вимогам щодо безпеки та захисту здоров'я представлених нижче директив ЄС. У разі внесення неузгоджених із нами змін до машини ця заява втрачає свою чинність.

Виріб: Миючий апарат високого тиску

Тип: 1.367-xxx

Відповідні директиви ЄС

2000/14/€C

2006/42/EG (+2009/127/EG)

2011/65/€C

2014/30/€C

2009/125/€C

Застосований(-i) регламент(-и)

(€C) 2019/1781

Застосовувані гармонізовані стандарти

EN 60335-1

EN 60335-2-79

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 1997 + A1: 2001 + A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

HD 10/21-4 S Classic

EN 61000-3-11: 2000

HD 13/18-4 S Classic

HD 10/25-4 S Classic

HD 17/15-4 S Classic

EN 62233: 2008

Застосовувані національні стандарти

-

Застосовуваний метод оцінки відповідності

2000/14/EG: Додаток V

Рівень звукової потужності, дБ(А)

HD 10/21-4 S Classic

Виміряний: 84

Гарантований: 86

HD 13/18-4 S Classic

Виміряний: 89

Гарантований: 91

HD 10/25-4 S Classic

Виміряний: 89

Гарантований: 91

HD 17/15-4 S Classic

Виміряний: 91

Гарантований: 93

Особи, що нижче підписалися, діють від імені та за довіреністю керівництва.

Особа, відповідальна за ведення документації:

Ш. Райзер (S. Reiser)

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

м. Вінненден, 01.08.2022

目录

一般性注意事项.... 167

按规定使用.... 167

环境保护.... 167

附件和备件.... 167

供货范围.... 167

安全提示.... 167

设备介绍.... 167

安装.... 168

电气连接.... 168

水接头.... 168

操作.... 168

运输.... 169

存放.... 169

维护和保养.... 169

故障排除.... 170

质量保证.... 170

技术规格.... 170

一般性注意事项
