ПОСІБНИК КОРИСТУВАЧА FRV 50 ME Kärcher

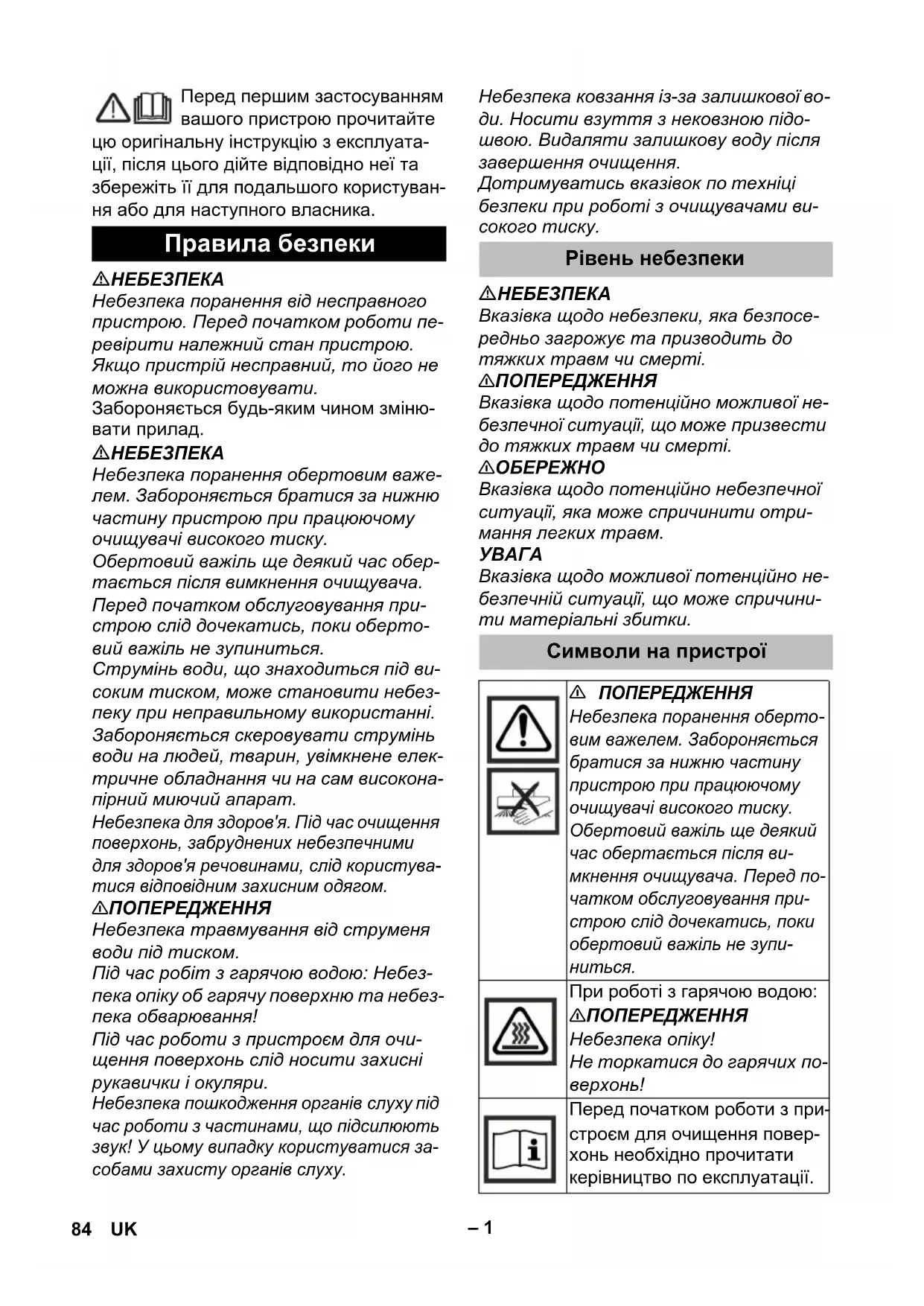

Небезпека поранення від несправного пристрою. Перед початком роботи пе- ревірити належний стан пристрою. Якщо пристрій несправний, то його не можна використовувати. Забороняється будь-яким чином зміню- вати прилад.

Небезпека поранення обертовим важе- лем. Забороняється братися за нижню частину пристрою при працюючому очищувачі високого тиску. Обертовий важіль ще деякий час обер- тається після вимкнення очищувача. Перед початком обслуговування при- строю слід дочекатись, поки оберто- вий важіль не зупиниться. Струмінь води, що знаходиться під ви- соким тиском, може становити небез- пеку при неправильному використанні. Забороняється скеровувати струмінь води на людей, тварин, увімкнене елек- тричне обладнання чи на сам високона- пірний миючий апарат. Небезпека для здоров'я. Під час очищення поверхонь, забруднених небезпечними для здоров'я речовинами, слід користува- тися відповідним захисним одягом. 몇 ПОПЕРЕДЖЕННЯ Небезпека травмування від струменя води під тиском. Під час робіт з гарячою водою: Небез- пека опіку об гарячу поверхню та небез- пека обварювання! Під час роботи з пристроєм для очи- щення поверхонь слід носити захисні рукавички і окуляри. Небезпека пошкодження органів слуху під час роботи з частинами, що підсилюють звук! У цьому випадку користуватися за- собами захисту органів слуху. Небезпека ковзання із-за залишкової во- ди. Носити взуття з нековзною підо- швою. Видаляти залишкову воду після завершення очищення. Дотримуватись вказівок по техніці безпеки при роботі з очищувачами ви- сокого тиску.

Вказівка щодо небезпеки, яка безпосе- редньо загрожує та призводить до тяжких травм чи смерті. 몇 ПОПЕРЕДЖЕННЯ Вказівка щодо потенційно можливої

безпечної ситуації, що може призвести до тяжких травм чи смерті.

Вказівка щодо потенційно небезпечної ситуації, яка може спричинити отри- мання легких травм.

Вказівка щодо можливої потенційно не- безпечній ситуації, що може спричини- ти матеріальні збитки. Правила безпеки Рівень небезпеки Символи на пристрої

ПОПЕРЕДЖЕННЯ Небезпека поранення оберто- вим важелем. Забороняється братися за нижню частину пристрою при працюючому очищувачі високого тиску. Обертовий важіль ще деякий час обертається після ви- мкнення очищувача. Перед по- чатком обслуговування при- строю слід дочекатись, поки обертовий важіль не зупи-

При роботі з гарячою водою: 몇 ПОПЕРЕДЖЕННЯ Небезпека опіку! Не торкатися до гарячих по-

Перед початком роботи з при- строєм для очищення повер- хонь необхідно прочитати керівництво по експлуатації. 84 UK– 2 Пристрій для очищення поверхонь призна- чений для очищення поверхонь підлог у поєднанні з миючим апаратом високого ти-

Максимальний тиск води 25 мПа (250 бар). Максимальна температура води 85 °C. Забруднена вода відводиться через

Матеріали упаковки піддаються пе- реробці для повторного викори- стання. Будь ласка, не викидайте паку- вальні матеріали разом із домашнім сміттям, віддайте їх для повторного ви- користання. Старі пристрої містять цінні ма- теріали, що можуть використовува- тися повторно. Тому, будь ласка, утилізуйте старі пристрої за допомогою спеціальних систем збору сміття. Інструкції із застосування компонен- тів (REACH) Актуальні відомості про компоненти на- ведені на веб-вузлі за адресою: www.kaercher.com/REACH Щоб забезпечити справну роботу Вашо- го очищувача, Ви повинні використо- вувати відповідні форсунки.

Потрібні пакети насадок призначені для відповідних пристроїв миття під високим тиском і повинні замовлятися окремо. Фото 1, див. сторінку суперобкладин-

1 Величина форсунки (приклад) Величина форсунки вказана в завод- ській табличці очищувача високого

Вибрати відповідний пакет форсунок для очищувача високого тиску з на- ступної таблиці. Фото 2, див. сторінку суперобкладинки 1 Ущільнююче кільце 2 Ротаційне плече 3Сопло 4Накидна гайка Вставити ущільнююче кільце в паз ротаційного плеча. Встановити сопло. Легко закрутити сопло накидною гай-

Вихідний струмінь має знаходитись па- ралельно ротаційному плечеві. Фото 3, див. сторінку суперобкладинки Поверхню під ключ сопла (ключ на

10) вирівняти паралельно ротаційно-

му плечеві. Закрутити накидну гайку (ключ на 20) гайковим ключем. Повторити процес на другому рота- ційному плечу.

Не дозволяється встановлювати фор- сунки для пристрою очищення повер- хонь на струминну трубку очищувача ви- сокого тиску. Фото 4, див. сторінку суперобкладинки 1 Інжекторна форсунка 2 Торцевий гайковий ключ

Вгвинтити інжекторну форсунку за до- помогою торцевого гайкового ключа в інжектор та затягнути від руки (8Нм). Торцевий гайковий ключ є у комплек- ті форсунок. Правильне застосування Захист навколишнього

• форсунки Па- кет форсунок 036 p. 40
• 2.642-431.0 2x10 + 20 041 p. 45
• 2.642-432.0 2x11 + 23 046 p. 50
• 2.642-433.0 2x12 + 26 051 p. 80
• 2.642-982.0 2x20 + 40 081 p. 100
• 2.643-769.0 2x30 + 40 101 2.643-768.0 2x38 + 50 Установка сопла 85UK– 3 Фото 5, див. сторінку суперобкладинки 1 Ручний пістолет-розпилювач з пово- ротним регулятором 2 Ручний пістолет-розпилювач без по- воротного регулятора 3 Ніпель, короткий 4 Ніпель, довгий У стані поставки у прилад вбудований короткий ніпель для використання на ручному пістолеті-розпилювачі з пово- ротним регулятором. Для використання з пістолетом без пово- ротного регулятора короткий ніпель не- обхідно викрутити й замінити довгим ніпелем, який входить до комплекту по- p. 125

Перед встановленням змазати ущільню- вальні кільця ніпеля. Фото 6, див. сторінку суперобкладинки Приєднати ручний розпилювач мию- чого апарату високого тиску до при- строю для очищення поверхонь і за- тягнути вручну. У разі необхідності затягнути гайко- вим ключем (ширина зіву ключа 27).

З елементу шлангового підключення виходе сильний струмінь забрудненої води. Не використовувати пристрій для очищення поверхонь без шлангу. Фото 7, див. сторінку суперобкладинки Перед монтажем змастити ущільню- вальне кільце на кінці шланга масти- лом, що додається. Вставити шланг, що додається, в елемент підключення шлангу при- строю для очищення поверхонь та зафіксувати шляхом провертання. Інший кінець шланга ввести у стічний отвір і зафіксувати стрічкою з липуч- ками, що додається.

Якщо це можливо, шланг слід проклада- ти без нахилу. Максимальна висота підйому стічних вод складає 1 м. За допомогою стрічки-липучки, яка вхо- де до комплекту, можливо зафіксувати вільний кінець шлангу (наприклад на решітці зливу). При необхідності слід використовувати шланг-подовжувач (див. "Приладдя"). Під час роботи тримати пістолет-роз- пилювач та ручку пристрою для очи- щення поверхонь двома руками. Засіб для чищення поверхонь ввести таким чином, щоб він щільно приля- гав до поверхні, що очищується. Після проведення робіт з використан- ням гарячої води дати попрацювати пристрою для очищення поверхонь з холодною водою протягом 2 хвилин. При необхідності промити пристрій для очищення поверхонь та всмокту- вальний шланг чистою водою. Слід захищати прилад від морозу. Уникати деформації щетини під час зберігання.

Для забезпечення належної потужності всмоктування не ставити пристрій для очищення поверхонь після використання

Після роботи сполоснути направляю- чі ролики чистою водою і змастити проникаючим мастилом. Експлуатація Зняття з експлуатації

Деталі: Номер замов-

Фіксатор шланга (при- сосок для фіксації на рівних поверхнях) 2.642-528.0 Шлямовловлювач (віддільник грубих ча- сток бруду) 2.642-532.0 Тримач для шланга (настінне кріплення) 2.042-001.0 Щетина FRV 50 ME 6.371-011.0 Шланг-подовжувач 4.441-040.0 86 UK– 4 Важіль, що обертається, не обер-

Перевірити чистячи насадки на пред- мет забруднень. Швидкість відкачування: Щетина зношена - Замінити щетину. Всмоктувальний канал або всмокту- вальний шланг засмічений - Очисти- ти всмоктувальний канал і всмокту- вальний шланг. Інжекторна насадка засмітилася - Очистити інжекторну насадку. Допомога у випадку
