Тип продукту	Самохідна швабра (підмітально-мийна машина)
Бренд	Kärcher
Модель	BD 5040 RS Bp Pack
Живлення	Акумулятор 36 В (3 x 12 В/70 А·год, гелевий, безобслуговуваний)
Робоча ширина	508 мм
Об'єм бака чистої/брудної води	38 л / 38 л
Макс. швидкість руху	4,3 км/год
Макс. допустимий нахил	10 %
Транспортна вага	255 кг
Розміри (Д × Ш × В)	1118 × 691 × 1316 мм
Середня споживана потужність	1080 Вт
Потужність двигуна всмоктування	470 Вт
Потужність двигуна щіток	209 Вт
Витрата повітря (всмоктування)	34 л/с
Розрідження (всмоктування)	7 кПа
Швидкість щіток	180 об/хв
Витрата миючого засобу	1,25 л/хв
Теоретична площа очищення	1840 м²/год
Основні функції	Вологе прибирання, всмоктування, самохідний рух, вибір програм (еко, інтенсивне, всмоктування, нанесення розчину)
Безпека	Кнопка аварійної зупинки, педаль безпеки, електричне стоянкове гальмо
Обслуговування	Злив чистої/брудної води, очищення поплавця, контроль зносу щіток і всмоктувальних губок, зарядка акумулятора
Запасні частини	Дискові щітки, гумові губки, акумулятор, зарядний пристрій (доступні у Kärcher)
Загальна інформація	Професійне/промислове використання (готелі, школи, заводи тощо); температура експлуатації від +5 до +40 °C

Часті запитання - BD 5040 RS Bp Pack Kärcher

Як запустити пристрій?

Встановіть ключовий перемикач у положення «1», розблокуйте кнопку аварійної зупинки, повернувши її, натисніть педаль безпеки, а потім натисніть педаль акселератора.

Що робити, якщо пристрій не запускається?

Перевірте, чи підключено акумулятор і чи він заряджений, чи розблоковано аварійну зупинку, і чи верхня частина пристрою добре закрита. Зверніться до таблиці несправностей.

Як зарядити акумулятор?

Від'єднайте вилку пристрою, підключіть зарядний пристрій до розетки 230 В. Час заряджання становить близько 10 годин. Індикатор заряду змінюється з червоного на зелений.

Яка місткість баків?

Бак чистої води та бак брудної води мають місткість по 38 літрів.

Як почистити всмоктувальні губки?

Розберіть всмоктувальну балку, зніміть губки та почистіть їх. Якщо вони зношені, ви можете перевернути їх до 3 разів, перш ніж замінити.

Які миючі засоби використовувати?

Використовуйте лише миючі засоби, рекомендовані Kärcher (напр., RM 780, RM 746). Уникайте піноутворювальних, кислотних або вмісних розчинники продуктів.

Як злити баки?

Для брудної води зніміть зливний шланг і опустіть його над ємністю. Для чистої води вийміть зливний шланг і злийте бак. Потім промийте баки чистою водою.

Що робити при надмірній піні в баку брудної води?

Зменшіть кількість миючого засобу або використовуйте менш пінистий миючий засіб. Також можна додати піногасник.

Як замінити дискові щітки?

Підніміть очисну головку, поверніть важіль розблокування проти годинникової стрілки, щоб звільнити щітку, потім вставте нову, повертаючи важіль за годинниковою стрілкою.

Де знайти запасні частини?

Оригінальні аксесуари та запасні частини доступні на сайті www.kaercher.com або у вашого дилера Kärcher.

ПОСІБНИК КОРИСТУВАЧА BD 5040 RS Bp Pack Kärcher

Слідуйте місцевим нормам щодо стічних вод.

→ Щоб злити брудну воду, вийміть шланг з тримача та відкрийте кришку шланга. → Притисніть кінець шланга та опустіть його над ємністю для збору відходів. → Регулюйте силу струменя брудної води, натискаючи на кінець шланга. → Складіть верхню частину пристрою вперед. → Очистіть поплавок та перевірте рухливість кульки. → Резервуар для брудної води промийте чистою водою. → Очистіть внутрішню сторону верхньої частини пристрою. → Вставте шланг для брудної води в тримач на пристрої.

Злив чистої води

→ Зніміть шланг для зливу чистої води з тримача та опустіть його над відповідною ємністю для збору. → Злийте миючий засіб. → Зніміть кришку резервуара для чистої води. → Промийте резервуар для чистої води чистою водою (максимум 60 °C).

УВАГА

Небезпека пошкодження резервуара чистої води, клапанів та ущільнювачів. Після завершення роботи ніколи не залишайте розчин миючого засобу в резервуарі прісної води.

Перед першим застосуванням вашого пристрою прочитайте цю оригінальну інструкцію з експлуатації, після цього дійте відповідно до неї та збережіть її для подальшого користування або для наступного власника.

Зміст

Правила безпеки ..... UK 1

Функціонування ..... UK 1

Використання за призначенням .... UK 1

Охорона навколишнього середовища, утилізація. . . . . . . UK 1

Елементи управління і функціональні вузли ..... UK 2

Перед введенням в експлуатацію .... UK 3

Експлуатація..... UK 4

Транспортування ..... UK 6

Зберігання ..... UK 6

Догляд та технічне обслуговування ..... UK 6

Неполадки ..... UK 8

Аксесуари ..... UK 9

Технічні дані ..... UK 10

Приладдя й запасні деталі ..... UK 10

Гарантія ..... UK 10

Заява про відповідність Європейського співтовариства ..... UK 10

Правила безпеки

Перед першим використанням прочитайте та дотримуйтесь цієї інструкції з експлуатації та брошури з правил безпеки для миючих щіткових та екстрагентних приладів № 5.956-251.0.

У напрямках, поперечних до напрямку руху, допускається пересування апарата тільки на схилах до макс. 10%.

Дії у випадку виникнення аварійної ситуації

В екстреному випадку натиснути на кнопку аварійного вимикання. Вивести пристрій з експлуатації та активувати стоянкове гальмо.

Захисні засоби

Устаткування техніки безпеки призначене для захисту користувачів, воно не повинно використовуватись за межами виробництва та не за призначенням.

Кнопка аварійного вимкнення

Для негайної відміни усіх функцій: натиснути кнопку аварійного вимкнення.

Педаль безпеки

Ходовий привод активується лише тоді, коли оператор стоїть на запобіжній педалі.

Рівень небезпеки

△НЕБЕЗПЕКА

Вказівка щодо небезпеки, яка безпосередньо загрожує та призводить до тяжких травм чи смерті.

△ПОПЕРЕДЖЕННЯ

Вказівка щодо потенційно можливої небезпечної ситуації, що може призвести до тяжких травм чи смерті.

⚠ОБЕРЕЖНО

Вказівка щодо потенційно небезпечної ситуації, яка може спричинити отримання легких травм.

УВАГА

Вказівка щодо можливої потенційно небезпечної ситуації, що може спричинити матеріальні збитки.

Функціонування

Машина для догляду за підлогами призначена для вологого прибирання рівної підлоги.

– За рахунок вибору належної програми мийки за допомогою перемикача вибору програм здійснюється просте настроювання відповідного завдання. – Робоча ширина 500 мм і ємність бака чистої води 38 л забезпечують ефективне чищення при тривалій експлуатації. – Пристрій самохідний. – Акумулятори можна заряджати за допомогою зарядного пристрою, що підключається до розетки 230 V. – Акумулятор та зарядний пристрій входять до комплекту при комплексній поставці пристрою.

Вказівка:

Відповідно до кожного із завдань по очищенню пристрій можливо оснащувати різним обладнанням.

Запитуйте за нашим каталогом або відвідайте наш сайт в Інтернеті www.kaercher.com.

Використання за призначенням

Використовувати даний прилад винятково у відповідності до вказівок даної інструкції з експлуатації.

– Цей пристрій придатний для промислового застосування, наприклад, в готелях, школах, лікарнях, на фабриках, у магазинах, офісах та орендних підприємствах. – Прилад можна використовувати для чищення нечутливих до вологи та полірування рівних гладких підлог. – Діапазон робочих температур лежить між +5°C і +40°C. – Прилад непридатний для прибирання замерзлих підлог (напр., у холодильниках). – У пристрої дозволяється використовувати лише оригінальне обладнання та оригінальні запасні частини. – Пристрій був розроблений для мийки підлог усередині приміщень або поверхонь, що перебувають під дахом. – Прилад не призначений для чищення громадських шляхів сполучення. – Необхідно дотримуватись допустимого питомого навантаження на поверхні підлоги.

Навантаження приладу на поверхню вказане в технічних параметрах.

– Прилад не призначений для використання у вибухонебезпечному середовищі. – Забороняється всмоктування приладом горючих газів, нерозведених кислот або розчинників.

До таких речовин належать бензин, розріджувачі фарби чи мазут, вони можуть створювати вибухонебезпечні суміші, змішуючись зі всмоктуваним повітрям. Ацетон, нерозведені кислоти та розчинники можуть пошкодити матеріали, що використовуються у приладі.

– Реактивний металевий пил (наприклад, алюміній, магній, цинк) у сполуці з сильно лужними та кислотними засобами для чищення створюють вибухонебезпечні гази.

Охорона навколишнього середовища, утилізація

Матеріали упаковки піддаються переробці для повторного використання. Будь ласка, не викидайте пакувальні матеріали разом із домашнім сміттям, віддайте їх для повторного використання.

Старі пристрої містять цінні матеріали, що можуть використовуватися повторно. Батареї, мастило та схожі матеріали не повинні потрапити у навколишнє середовище. Тому, будь ласка, утилізуйте старі пристрої за допомогою спеціальних систем збору сміття.

Інструкції із застосування компонентів (REACH)

Актуальні відомості про компоненти наведені на веб-вузлі за адресою:

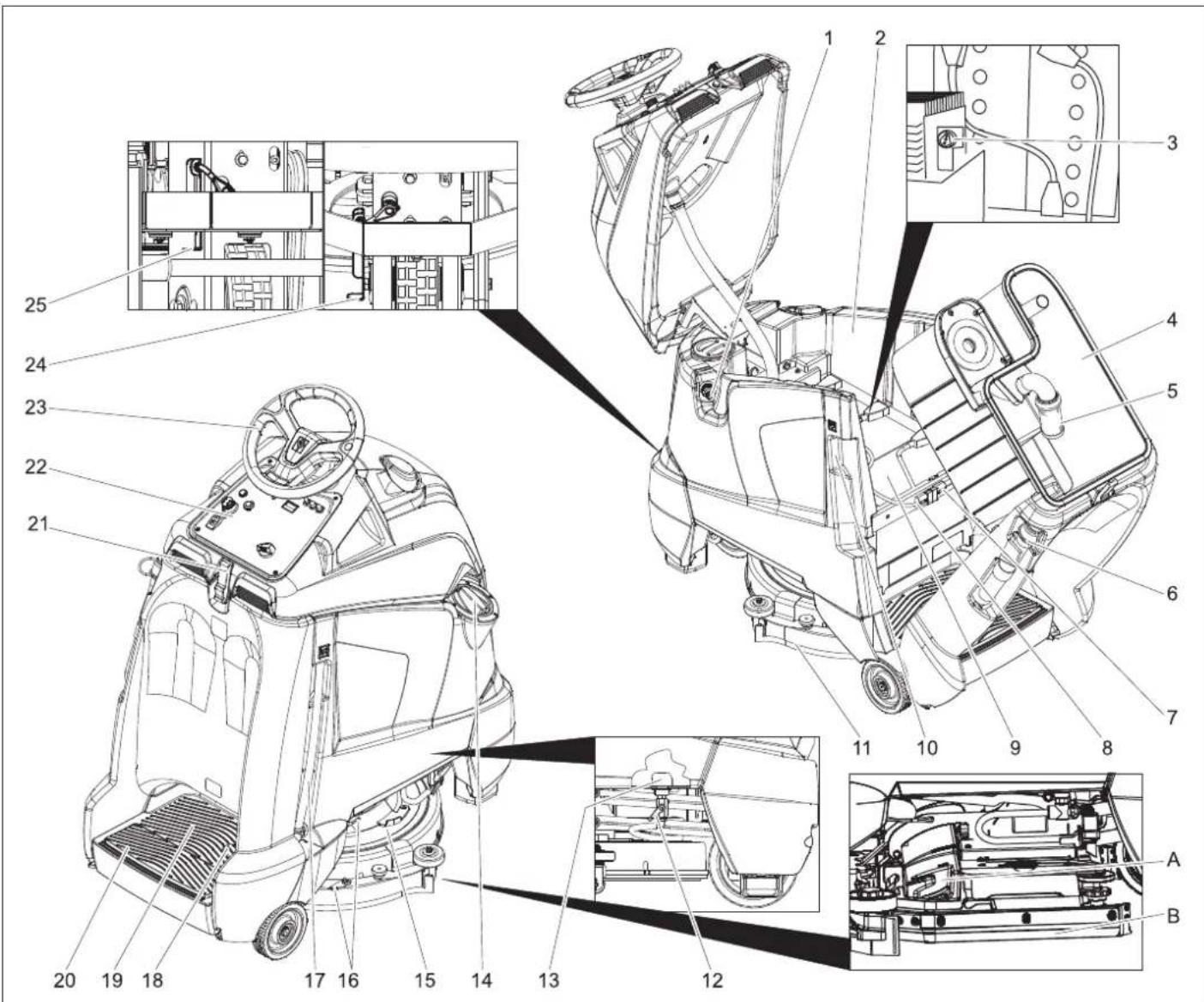

Елементи управління і функціональні вузли

1 Штуцер шлангу, автоматика наповнення 2 Резервуар чистої води 3 Індикатор стану зарядки (лише для варіанту Вр Pack) 4 Резервуар брудної води 5 Поплавок 6 Шланг зливання брудної води 7 Штепсельний роз'єм пристрою 8 Штекерний роз'єм для акумуляторів 9 Акумулятор 10 Штепсельна вилка зарядного пристрою (тільки варіант Вр Pack) 11 Всмоктувальна пластина 12 Кран чистої води 13 Сито для свіжої води 14 Кришка резервуара чистої води 15 Носова частина 16 Підвіска всмоктуючої планки для сильного забруднення (двоетапний спосіб) 17 Покажчик рівня чистої води Шланг зливання чистої води 18 Акселератор 19 Місце для оператора 20 Педаль безпеки 21 Затискач

22 Панель управління 23 Кермо 24 Важіль розблокування, рух 25 Важіль розблокування, переміщення

А Резервуар для збору грубого сміття (тільки для варіанту BR)

В Бічний бризковик (тільки для варіанту BR)

Кольорове маркування

– Органи управління для процесу чищення є жовтими. – Органи управління для технічного обслуговування та сервісу є світло-сірими.

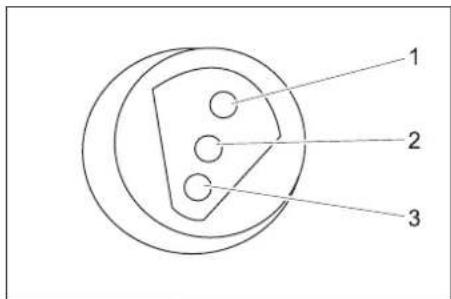

Індикація стану зарядки

1 зелений Горить: Процес зарядки завершено.

2 жовтий Горить: Заключна фаза процесу зарядки.

3 червоний Горить: Процес зарядки. Блимає: Ініціалізація за- рядного пристрою.

Панель управління

1 Перемикач вибору програм 2 Замок-вимикач 3 Кнопка аварійного вимкнення (для розблокування повернути) 4 Перемикач напрямку руху, світиться покажчик обраного напрямку руху. 5 Сигнал 6 Індикатор акумулятора 7 Лічильник робочих годин 8 Регулятор запобіжника 9 Запобіжник всмоктувальної турбіни 10 Запобіжник приводу щіток

Індикація акумуляторних батарей

горить Акумулятор заряджений.

блимає Акумулятор необхідно зарядити, а привід щітки та систему нанесення засобу для очищення деактивувати.

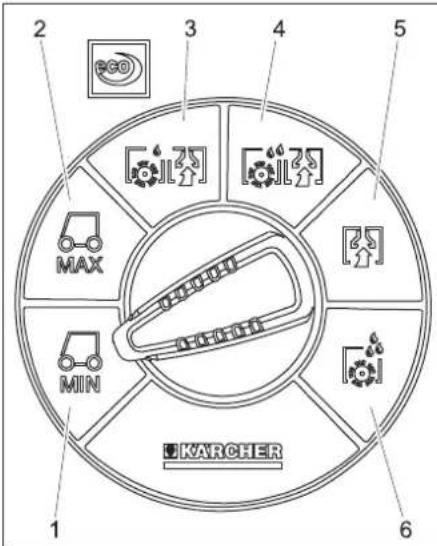

Перемикач вибору програм

1 Рух, обмежений діапазон швидкості 2 Рух, максимальний діапазон швидкості 3 Слабка інтенсивність очищення (есо) 4 Висока інтенсивність очищення (есо) 5 Всмоктування 6 Нанести розчин для очищення

Перед введенням в експлуатацію

Встановити акумулятори (тільки варіант Вр)

При роботі з акумуляторами слід дотримуватися наступних попереджувальних вказівок:

	Дотримуватися еказівок на акумуляторі, в інструкції з користування та у посібнику з експлуатації приладу.
	Носити захист для очей
	Не допускати дітей до електроліту та акумуляторів.
	Небезпека вибуху
	Забороняється розведення відкритого возню, іскріння, створення відкритих джерел світла та паління.
	Небезпека хімічних опіків
	Перша допомога
	Попереджувальне маркування
	Утилізація
	Не викидати акумулятор у кон-тейнер для сміття

△НЕБЕЗПЕКА

Небезпека вибуху. Не класти інструменти або подібні предмети на акумулятор, тобто на виводи полюсів і міжелементне з'єднання.

Небезпека травмування. Ніколи не торкатися до свинцевих елементів. Після робіт з акумулятором необхідно помити руки.

Максимальні габарити акумуляторів

Довжина ширина висота
330 mm 172 mm 236 mm

Якщо у варіанті Вр-Раск використовуються акумулятори з рідким електролітом, необхідно враховувати наступне:

– Слід дотримуватися максимальних габаритів акумуляторів. – При зарядці мокрих акумуляторів кришка акумулятора повинна бути відкрита. – Під час зарядки мокрих акумуляторів слід дотримуватися інструкцій виробника акумуляторів.

Комплект акумуляторів No	замовлення
3 x 12 в/70 А, не потребує технічного обслуговування (гель)	6.654-093.0

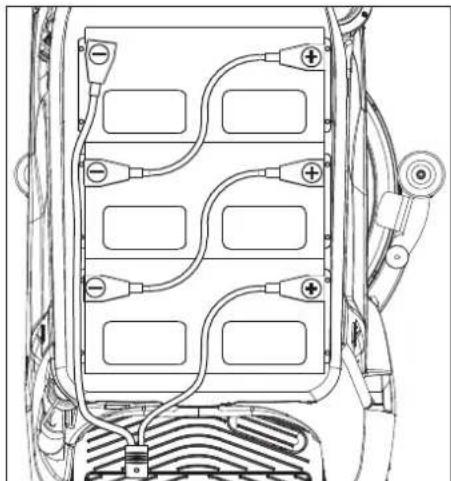

Установити та підключити акумулятор

У варіанті Вр Раск акумулятор вже вмонтований.

Пристрій захисту від глибокого розрядження приладу настроєний на передбачений тип акумулятора. Тому при наступній заміні у відповідний пристрій дозволяється встановлювати тільки акумулятор зазначеного типу.

Пристрій Тип акумулятора
1.533-170.0 акумулятор, що необслуговується(гель)
1.533-171.0
1.533-172.0
1.533-173.0

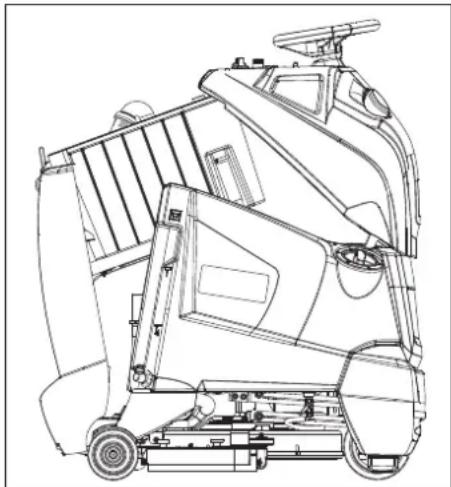

→ Відкрити замок. → Відкинути вперед верхню частину пристрою. → Відкинути резервуар для брудної води назад.

→ Встановити акумулятори на пристрій. → З'єднати полюси за допомогою з'єднувального кабелю, що додається.

УВАГА

Небезпека ушкодження. Дотримуйтесь правильної полярності. З'єднувальний кабель, що постачається в комплекті, затисніть на вільних полюсах (+) та (-) акумулятора.

УВАГА

Акумулятор може бути пошкоджений внаслідок глибокого розряду. Перед введенням пристрою в експлуатацію зарядіть батарею.

Зарядіть акумулятор

Вказівка:

Пристрій оснащений захистом від надмірного розряду, тобто при досягненні мінімально допустимого рівня заряду пристрій може лише виконувати всмоктування та пересування.

Перемістіть прилад безпосередньо до станції зарядки, при цьому уникайте підйомів. Зніміть штепсельну вилку пристрою з кріплення і з'єднайте з електромережею (тільки версія Вр Pack). Тривалість зарядки становить в середньому приблизно 10 годин.

Після процесу зарядки

Витягніть штепсельну вилку зарядного пристрою і вставте в кріплення на пристрої (тільки версія Вр Pack).

Вийміть акумулятори

Відкрийте замок. Відкиньте вперед верхню частину пристрою. Відкиньте резервуар для брудної води назад. Від'єднайте затискач кабелю від клеми негативного полюса акумулятора. Від'єднайте затискачі кабелів, що залишилися, від акумуляторів. Вийміть акумулятори. Використані акумулятори слід утилізувати відповідно до діючих приписів.

Пересунути прилад

У положенні зупинки прилад захищений від пересування за допомогою електричного стоянкового гальма. Для переміщення приладу необхідно розблокувати стоянкове гальмо.

Для розблокування стоянкового гальма необхідно перевести важіль розблокування вниз.

НЕБЕЗПЕКА

Небезпека нещасного випадку через пристрій, що скочується. Після завершення процесу переміщення необхідно обов'язково знову встановити важіль розблокування у нижнє положення і, таким чином, знову активувати стоянкове гальмо.

УВАГА

Небезпека ушкодження. Забороняється переміщати пристрій зі швидкістю вище 7 км/год.

Вивантаження приладу

Вказівка:

Для негайної зупинки усіх функцій зняти ногу з педалі, натиснути на клавішу аварійного вимикання і повернути пусковий перемикач у положення "0".

→ Підняти наверх і зняти картонну упаковку з пристрою. → Відкласти упаковку убік. → Розрізати та видалити натяжну стрічку.

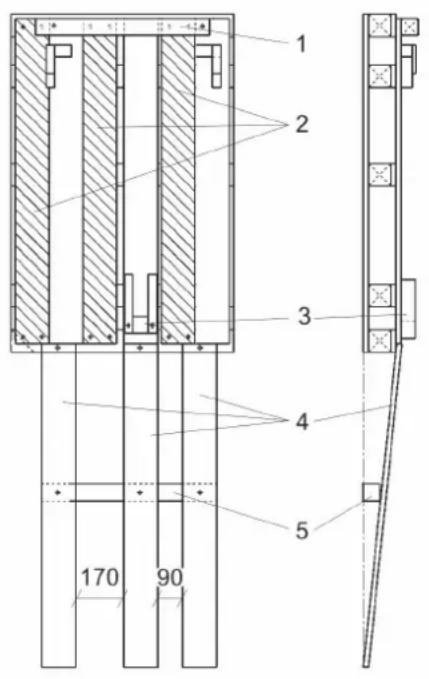

1 Дерев'яний брус, стан постачання 2 Дошка, що відкочується, стан постачання 3 Фіксація переднього колеса 4 Дошка, що відкочується, після перемонтажу 5 Дерев'яний брус, після перемонтажу

→ Відгвинтити від піддону дошку, що відкочується, і дерев'яний брус. → Пригвинтити дошку, що відкочується, і дерев'яний брус як вказано вище. → Зняти фіксацію переднього колеса. → Для розблокування стояночного гальма необхідно перевести важіль вниз. → Зрушити пристрій з піддону вперед. → Для розблокування стояночного гальма необхідно перевести важіль вверх.

Експлуатація

⚠ПОПЕРЕДЖЕННЯ

Тривале використання пристроїв може призвести до порушення кровопостачання в руках.

Визначити точно час використання пристрою неможливо, через те що це залежить від багатьох факторів:

– Особиста схильність до порушення кровообігу (часто холодні пальці, зуд пальців). – Низька температура навколишнього середовища. Необхідно носити теплі рукавички для захисту. – Сильне стискання заважає кровообігу. – Безперервна робота пристрою - це гірше, ніж робота з паузами. При регулярному довгому використанні пристрою та при повторному прояві відповідних симптомів (наприклад, зуд в пальцях, холодні пальці) ми радимо пройти обстеження у лікаря.

Вказівка:

Для негайної зупинки усіх функцій зняти ногу з педалі, натиснути на клавішу аварійного вимикання і повернути пусковий перемикач у положення "0".

→ Виконати роботи з технічного обслуговування „Перед початком експлуатації“ (див. розділ „Догляд та технічне обслуговування“).

Перевірити стояночне гальмо.

⚠️НЕБЕЗПЕКА

Небезпека нещасних випадків. Перед початком роботи завжди варто перевіряти на рівній поверхні справність стоянкового гальма.

→ Встановити замок-вимикач на „0“.

→ Натиснути кнопку аварійного вимкнення.

Якщо прилад можна буде перемістити вручну, то стояночне гальмо несправне.

→ Важіль розблокування стояночного гальма натиснути вгору.

Якщо можна буде усе ще перемістити прилад вручну, стояночне гальмо дефектне. Виключити прилад і викликати сервісну службу.

Гальмування

⚠️НЕБЕЗПЕКА

Небезпека нещасного випадку. Якщо пристрій під час переміщення по похилій ділянці не має достатнього гальмового ефекту, натиснути на клавішу аварійного вимикання:

Заливання застосовуваних речовин

Чиста вода

→ Закрити кришку баку чистої води. ⚠ПОПЕРЕДЖЕННЯ

Дотримуватись інструкцій підприємства водопостачання.

Відповідно до діючих директив забороняється експлуатація пристрою без системного розділювача у системі водопостачання питної води. Слід використовувати відповідний системний розділювач фірми КÄRCHER або альтернативний системний розділювач, згідно EN 12729 типу ВА.

Вода, що пройшла через системний розділювач, вважається непридатною для пиття.

⚠ОБЕРЕЖНО

Системний розділювач завжди повинен знаходитися в системі водопостачання, не дозволяється підключати його безпосередньо до пристрою.

→ Підключити шланг до пристрою автоматичного заповнення та відкрити подачу води (максимальна температура 60 °C, макс. тиск 5 бар). → Слідкувати за пристроєм, автоматика наповнення зупиняє подачу води, якщо бак повний. → Закрити подачу води і від'єднати шланг від приладу. або

→ Відкрити кришку резервуара чистої води. → Залити свіжу воду (максимальна температура 60 °C). Звільнити простір, достатній для засобу, що чистить. → Закрити кришку резервуара чистої води.

Вказівка:

Перед увімкнення пристрою в перший раз резервуар для чистої води варто залити повністю, щоб видалити повітря із системи подачі води.

Якщо система трубопроводів порожня, може пройти не менше 2 хвилин, поки розчин для чищення не вийде з очищувальної голівки.

Засіб для чищення

⚠ПОПЕРЕДЖЕННЯ

Небезпека ушкодження. Застосовувати тільки рекомендовані засоби для чищення. У випадку використання інших засобів для чищення експлуатуюча особа бере на себе підвищений ризик з погляду безпеки роботи й небезпеки одержання травм.

Використовувати тільки ті засоби для чищення, що не містять розчинники, соляну та плавікову (фторидну) кислоту.

Дотримуватися вказівок з техніки безпеки, наведених на упаковці засобів для чищення.

Вказівка:

Не використовувати сильно пінисті миючі засоби.

Рекомендовані миючі засоби:

Застосування Миючі засо-би
Прибирання всіх водостійких підлог	RM 780RM 746
Прибирання блискучих поверхонь (напр., граніту)	RM 755 es
Прибирання та загальне очищення промислових підлог	RM 69 ASF
Прибирання та загальне очищення керамічної плитки	RM 753
Прибирання кахелю у санітарній сфері	RM 751
Прибирання та дезінфекція у санітарній сфері	RM 732
Видалення бруду з будьяких стійких до лугів підлог (напр., підлог з полівнілхлориду)	RM 752
Видалення бруду з лінолеумних покриттів	RM 754

→ Додати мийний засіб у резервуар для чистої води.

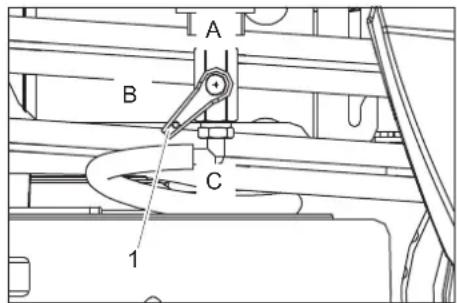

1 Кран чистої води

А Максимальна кількість чистої води

В Половина кількості чистої води

С Кран чистої води закритий

→ Повернути кран чистої води в необхідне положення.

Експлуатація

Щоб ознайомитися з приладом, слід провести перші спроби переміщення на вільній площі.

△НЕБЕЗПЕКА

Небезпека перекидання приладу на занадто крутих схилах.

→ У напрямку руху дозволяється пересування по схилах до 10%. Небезпека перекидання при швидкій їзді на поворотах.

Небезпека заносу на мокрій підлозі.

→ На поворотах слід сповільнювати швидкість руху.

Небезпека перекидання на нестабільному ґрунті.

→ Дозволяється переміщати прилад тільки на міцній підставці.

Небезпека перекидання приладу при великому бічному крені.

→ У напрямках, поперечних напрямку руху, допускається пересування тільки по схилах до 10%.

→ Встати на опорну поверхню.

→ Розблокувати кнопку аварійного вимкнення, повернувши її.

→ Встановити замок-вимикач на „1“.

→ За допомогою перемикача вибору програм встановити діапазон швидкості.

→ За допомогою перемикача напрямку руху на пульті керування встановити напрямок руху.

Вказівка:

Перемикач напрямку руху служить також як запобіжний вимикач. Тому на нього також слід натискати при виборі раніше встановленого бажаного напрямку руху.

→ Для переміщення обережно натиснути на акселератор.

Вказівка:

Напрямок руху можна змінювати також під час переміщення. Так, наприклад, шляхом переміщення назад і вперед можна чистити також сильно забруднені місця.

Перевантаження

При перевантаженні тяговий двигун через певний час вимикається.

→ Протягом мінімум 5 хвилин охолоджувати прилад.

Миття

Вказівка:

Якщо пристрій стоїть на місці більш 2 секунд, то подача рідини для чищення і привід щіток перериваються до наступного переміщення.

→ Встати на опорну поверхню. → Не натискати на акселератор. → Розблокувати кнопку аварійного вимкнення, повернувши її. → Встановити замок-вимикач на „1“. → Повернути перемикач вибору програми на необхідну програму. → За допомогою перемикача напрямку руху на пульті керування встановити напрямок руху "вперед". → Натиснути на акселератор і об'їхати поверхню, що очищається.

Сильне забруднення (двоетапний спосіб)

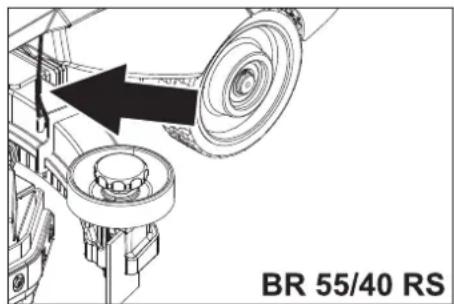

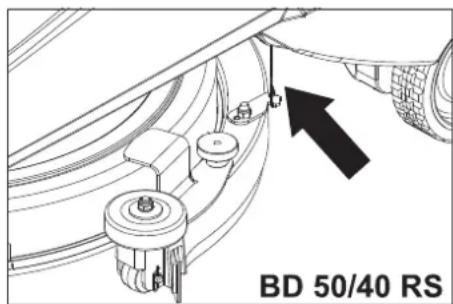

→ Обидва троси підвісити до всмоктувальної планки, щоб всмоктувальна планка не опускалась.

→ Встановити перемикач вибору програм у положення "Нанесення розчину для очищення".

→ Нанести розчин для очищення на сильно забруднену поверхню і дати йому подіяти.

→ Обидва троси знову від'єднати від всмоктувальної планки.

→ Повторити очищення, вибравши низьку або середню ступінь інтенсивності.

Закінчити чищення

→ Встановити перемикач вибору програм у положення всмоктування.

→ Проїхати ще на незначну відстань, щоб провести всмоктування води, що залишилася.

Виведення з експлуатації

→ Встановити пристрій на рівній поверхні. → Ключ запалювання повернути в позицію "0" і витягнути його з замка.

Випустити воду з баку

Злити забруднену воду

Вказівка:

Переповнення резервуару для брудної води. Якщо резервуар для брудної води повний, то потік усмоктування переривається поплавком. Спорожнити резервуар для забрудненої води.

△ПОПЕРЕДЖЕННЯ

Слідуйте місцевим нормам щодо стічних вод.

Зняти зливний шланг забрудненої води з кріплення і відкрити кришку зливного шлангу. → Зжати кінець шлангу і нахилити над пристроєм для утилізації. → Регулювати силу струменя брудної води за рахунок стискання кінця шлангу. → Відкинути вперед верхню частину пристрою. → Почистити поплавок і перевірити рухливість кульки поплавка. → Резервуар брудної води промити чистою водою. → Очистити внутрішню сторону верхньої частини приладу. → Вставити шланг брудної води в кріплення на приладі.

Спускання чистої води

→ Вийняти із тримача зливальний шланг для свіжої води та помістити його в призначений для цього збірник води. → Спустити рідину для очищення. → Зняти кришку з бака для свіжої води. → Промити бак для свіжої води чистою водою (максимальна температура 60 °C).

УВАГА

Небезпека ушкодження резервуара для свіжої води, клапанів та ущільнень. По закінченню роботи ніколи не залишати розчин для очищення в баку для свіжої води.

→ Для висихання баку встановити прилад як показано вище.

Транспортування

⚠️НЕБЕЗПЕКА

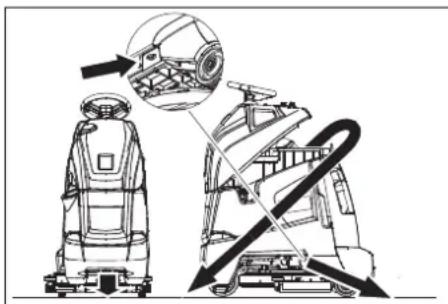

Небезпека травмування! Для навантаження/вивантаження пристрій може пересуватися тільки на схилах до 10%. Пересуватися повільно.

⚠ ОБЕРЕЖНО

Небезпека травм та пошкоджень! При транспортуванні слід звернути увагу на вагу пристрою.

→ Зняти з приладу всмоктувальну планку і щітку. → При перевезенні апарату в транспортних засобах слід враховувати місцеві діючі державні норми, направлені на захист від ковзання та перекидання.

Небезпека травм та пошкоджень! При зберіганні звернути увагу на вагу пристрою.

Цей прилад має зберігатися лише у внутрішніх приміщеннях.

Догляд та технічне обслуговування

⚠️НЕБЕЗПЕКА

Небезпека травмування! Перед проведенням будь-яких робіт з ремонту або технічного обслуговування пристрою пусковий перемикач поставити в положення "0", а ключ витягти. Витягнути акумуляторний штекер.

⚠ПОПЕРЕДЖЕННЯ

Усмоктувальна турбіна після відключення продовжує обертатися. Роботи з технічного обслуговування починати виконувати тільки після зупинки турбіни

→ Спустити та утилізувати рештки брудної та чистої води.

План техогляду

Перед початком експлуатації:

→ Перевірити щільність посадки верхньої частини приладу на резервуарі брудної води. → Перевірити стан шин. → Перевірити правильну посадку щіток. → Перевірити на щільність штекерні сполучні елементи всмоктувального шланга. → Перевірити кріплення всмоктувальної планки (див. "Роботи з технічного обслуговування").

→ Перевірити замок зливного шлангу брудної води на щільність посадки. → Перевірити правильну посадку обох зливних шлангів на кріпленнях. → Перевірити педаль акселератора, гальма та кермо на справність. → Перевірити рівень електроліту у акумуляторі з рідким електролітом, в разі необхідності долити дистильовану воду.

Після закінчення роботи:

→ Звільнити резервуар брудної води. → Резервуар брудної води промити чистою водою. → Почистити сіточний фільтр і поплавок у баці брудної води (див. "Роботи з технічного обслуговування").

→ Очистити резервуар чистої води.

→ Для висихання системи увімкнути витяжку на одну хвилину.

→ Видалити вміст з резервуару для збору грубого сміття і очистити його (тільки для варіанту BR).

→ Перевірити щітки на зношеність і почистити.

→ Почистити усмоктувальні пелюстки в усмоктувальному коромислі і перевірити на зношеність.

→ Очистити прилад ззовні, використовуючи для цього вологу ганчірку, просочену слабким лужним розчином.

→ Перевірити прилад візуально на наявність ушкоджень.

→ Для висихання баку встановити прилад так, як описано в розділі "Спорожнення баку".

→ Заряджання акумулятора Якщо акумулятор заряджений менше ніж на 50%, зарядити його повністю й без перерв.

Якщо акумулятор заряджений більше ніж на 50%, заряджайте його лише тоді, коли наступного разу планується повне використання часу роботи пристрою.

Щотижня

→ При регулярній експлуатації повністю заряджайте акумулятор без перерв щонайменше один раз на тиждень.

Кожні 50 годин експлуатації

→ Очистіть верхню поверхню акумуляторів. → Якщо акумулятори мокрі, перевірте густину електроліту. → Перевірте надійність кріплення кабелів акумулятора. → Очистіть сітчастий фільтр бака для чистої води.

Тільки для BR 55/40 RS:

→ Перевірте бічний бризковик на чистячій головці.

Щомісяця

→ Зберігайте пристрій тривалий час лише з повністю зарядженими акумуляторами. Повторно повністю заряджайте акумулятор щонайменше один раз на місяць.

Кожні 100 годин експлуатації

→ Очистіть внутрішню частину та корпус акумулятора.

Кожні 200 годин експлуатації

→ Перевірте стоянкове гальмо. * → Очистіть карданні шарніри на підвісці миючої головки. → Перевірте на знос вугільні щітки та колектори всіх двигунів. * → Перевірте натяг ланцюгів системи керування. * → Перевірте натяг ланцюгів ходового приводу. *

* Проведення технічного обслуговування.

Договір на технічне обслуговування

Для того щоб гарантувати надійну експлуатацію приладу, можна заключити договір щодо технічного обслуговування пристрою з компетентним бюро продажу Karcher.

Роботи по технічному обслуговуванню BR 55/40 RS

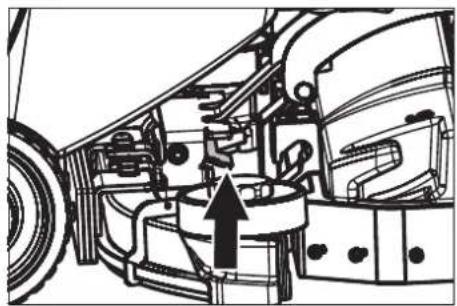

Зняття щіткової пластини

→ Витягнути всмоктувальний шланг з щіткової пластини.

→ Підняти ручку з'єднального елементу на всмоктувальній планці. → Зніміть всмоктувальну трубку.

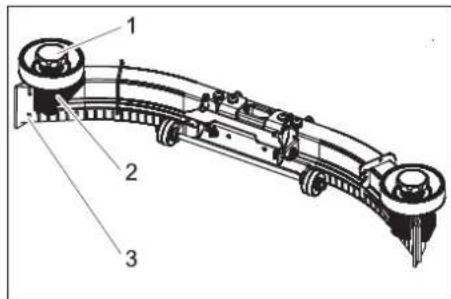

Замініть або переверніть усмоктувальні крайки.

→ Зніміть усмоктувальну планку.

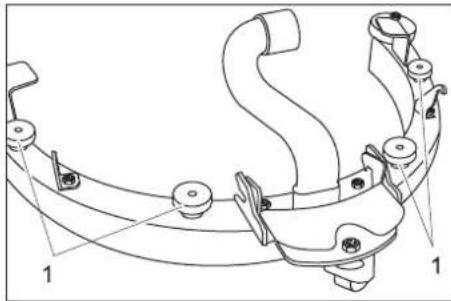

1 Грибкова рукоятка 2 Пластмасова деталь 3 Всмоктувальний язичок

→ Виверніть грибкові рукоятки. → Зніміть пластмасові деталі. → Вставте крайки. → Переверніть або вставте нові усмоктувальні крайки. → Вставте пластмасові деталі. → Вставте й затягніть грибкові рукоятки.

Замінити валики щіток

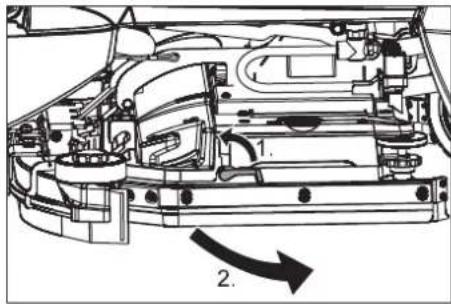

→ Відкинути важіль розблокування вгору. → Обернути бризковик вперед.

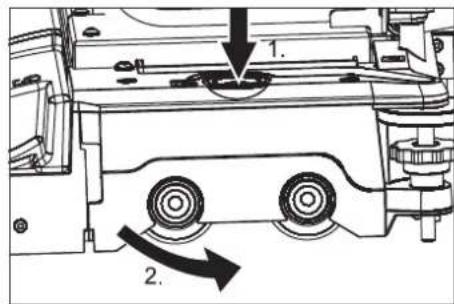

→ Натиснути кнопку заміни щітки й відкинути кожух на щітковій голівці. → Вийняти вал, що мете. → Вставити новий щітковий вал і зафіксувати його. → Закрийте кожух, вирівняйте щітки й зафіксуйте в кожусі. → Обернути бризковик назад. → Відкинути важіль розблокування вниз.

Роботи по технічному обслуговуванню BD 50/40 RS

Зняття щіткової пластини

→ Установити перемикач вибору програм у положення "Рух". → Ключ запалювання повернути в позицію "0" і витягнути його з замка. → Витягнути всмоктувальний шланг з щіткової пластини.

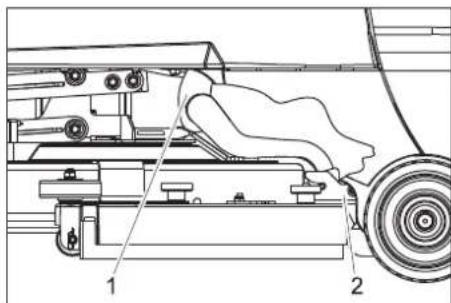

1 Всмоктуючий шланг 2 Зчеплення всмоктуючої планки

→ Витягнути всмоктувальний шланг з щіткової пластини. → Від'єднати зчеплення всмоктуючої планки. → Зняти всмоктувальну трубку.

Замінити або перевернути всмоктувальні язички

→ Зняти щіткову пластину.

→ Відкрутити гайки з насічкою. → Вийняти вставку всмоктуючої планки з всмоктуючої планки рухом вниз.

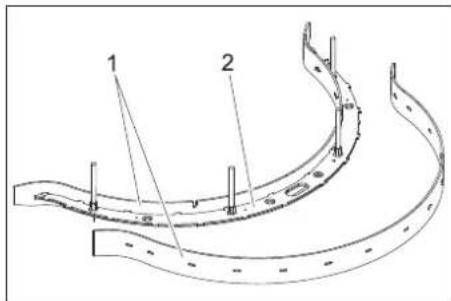

1 Всмоктувальний язичок 2 Вставка всмоктуючої планки

→ Зняти із вставки всмоктуючої планки кромки, що всмоктують.

Вказівка:

Всмоктувальну крайку можна перевертати 3 рази, поки не будуть зношені усі її краї. Після цього знадобиться встановити нову всмоктувальну крайку.

→ Розвернути крайки, що всмоктують, або замінити їх і підвісити їх назад на гачки вставки всмоктуючої планки. → Вставку всмоктуючої планки вставити в всмоктуючу планку. → Накрутити гайки з насічкою і затягнути їх.

Заміна дискових щіток

→ Підняти носову частину. → Ключ запалювання повернути в позицію "0" і витягнути його з замка. → Важіль розблокування щіткових пластин повернути проти годинникової стрілки - щітки опускаються і можуть сховатися під приладом. → Нові щітки зберігати під носовою частиною. → Важіль розблокування щіткових пластин повернути за годинниковою стрілкою та підняти наверх щітки. → Відпустити важіль розблокування та перевірити надійність фіксації щіток.

Роботи по технічному обслуговуванню всіх варіантів

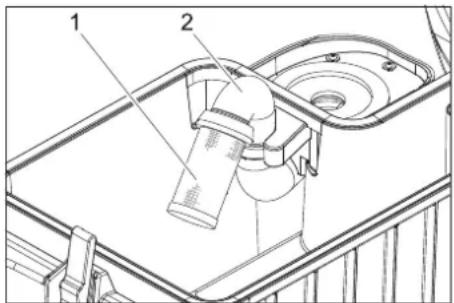

Очищення поплавка

1 Сито з головкою поплавка 2 Труба

→ Почистити ззовні та промити сито. → Перевірити рухомість поплавка.

При сильному забрудненні:

→ Зафіксувати трубу та дістати з неї сито. → Очистити сито та голівку. → Зафіксувати трубу та встановити в неї сито.

Захист від морозів

У разі небезпеки замерзання:

→ Звільнити резервуари чистої та брудної води. → Зберігайте прилад у захищеному від морозу приміщенні.

Неполадки

⚠️НЕБЕЗПЕКА

Небезпека травмування! Перед проведенням будь-яких робіт з ремонту або технічного обслуговування пристрою пусковий перемикач поставити в положення "0", а ключ витягти. Витягнути акумуляторний штекер.

△ПОПЕРЕДЖЕННЯ

Усмоктувальна турбіна після відключення продовжує обертатися. Роботи з технічного обслуговування починати виконувати тільки після зупинки турбіни. У разі виникнення пошкоджень, які не можна усунути за допомогою цієї таблиці, телефонуйте до сервісного центру.

Несправності, які відображаються на індикаторі акумулятора.

Мигання індикатора акумуляторної батареї виникає при наявності наступних не-

поладок. Часова послідовність мигаючих сегментів вказує вид неполадки.

Кількість мигаю-чих сегментів	Несправність Усунення
1 Акумулятор розря	джений або ушкоджений ка-бель акумулятора.	Перевірити кабель акумулятора, зарядити акумулятор.
2 Кабель тягового	двигуна всмоктувальної турбіни розірваний.	Звернутися до служби підтримки користувачів.
3 Коротке замикання	в кабелі тягового двигуна.
4 Не досягнута напруга глубокого розряду. Зарядити акумулятор.
5	- -	- -
6 Спробувати зрушити з місця при під'єднаному за-рядному пристрої (тільки версія Вр Pack).		Витягнути штепсельну вилку зарядного пристрою і встави-ти в кріплення на пристрої (тільки версія Вр Pack).
7 Несправність педалі акселератора.		Перед вмиканням приладу відпустити педаль акселератора.
8 Ушкоджена система керування. Звернутися до служби підтримки користувачів.
9 Несправність стоянкового гальма.
10 Поганий контактна клемах акумулятора. Перевірити клеми акумулятора.
1 раз через кожні 5 секунд	Система керування в стані спокою. Повернути пусковий перемикач у положення "0", почекати короткий час, після чого поставити його знову в положення "1".

Несправності, які відображаються на індикаторі стану зарядки (лише для варіанту Вр Pack)

Миготливий сигнал	Несправність Усунення
Блимає червоний Акумуляторні батареї мають неправильну полярність або не підключені	Перевірити правильність положення акумуляторного кабелю.
Блимає зелений та жовтий.	Погане кабельне з'єднання між акумулято-ром та зарядним пристроєм.	Перевірити правильність положення акумуляторного кабелю. Перевірити, чи немає обриву в з'єднанні з акумулятором під час процесу зарядки.
	Акумуляторна батарея пошкоджена	Перевірити акумулятор.

→ Перед повторним введенням в експлуатацію зарядного пристрою необхідно витягти мережевий штекер із розетки, зачекати поки погасне індикатор стану зарядки та знову вставити мережевий штекер в розетку.

Неполадки

Несправність	Усунення	Вико-нується
Прилад не запускається	Приєднати штекер акумулятора до приладу.	Користувач
	Опустити верхню частину приладу і закрити замок.	Користувач
	Розблокувати кнопку аварийного вимкнення, повернувши її.	Користувач
	Перевірити правильність положення акумуляторного кабелю.	Користувач
	Перевіряти акумуляторний кабель на наявність корозії, при необхідності почисти-ти.	Користувач
	В разі розрядки акумулятора, його необхідно зарядити.	Користувач
	Витягнути штепсельну вилку зарядного пристрою і вставити в кріплення на при-строї (тільки версія Вр Pack).	Користувач
Прилад не їде або їде занадто повільно	Відпустити педаль акселератора, повернути ключовий перемикач на "0", поверну-ти ключовий перемикач на "1", натиснути на акселератор.	Користувач
	Запобіжник системи управління повернути у вихідне положення. Користувач
	Установити важіль розблокування в положення "Рух". Користувач
	Зарядити акумулятор. Користувач
	Двигун або система керування перегріті, прилад виключити і 5 хвилин охолоджува-ти.	Користувач
	Видалити перешкоди перед колісами або відкотити прилад від перешкоди. Користувач
Прилад не гальмує	Стояночне гальмо деактивоване, для активації перевести важіль розблокування вниз.	Користувач
Відсутнє чи недостатнє усмоктування	Звільнити резервуар брудної води. Користувач
	Встановити запобіжник всмоктувальної турбіни у вихідне положення Користувач
	Піноутворення в резервуарі для брудної води? Використовувати невелику кількіст засобів, що чистять, або інші засоби, що чистять. Використовувати піногасник.	Користувач
	Очистити і перевірити на герметичність ущільнення між верхньою частиною приладу та резервуаром брудної води, при необхідності замінити.	Користувач
	Очистити всмоктувальні язички на всмоктувальній пластині, при необхідності по-вернути або замінити.	Користувач
	Перевірити шланг на предмет забруднення, при необхідності почистити. Користувач
	Перевірити з'єднання між всмоктувальним шлангом і всмоктувальною планкою та між всмоктувальним шлангом і баком брудної води.	Користувач
	Перевірити щільність всмоктувального шлангу, при необхідності замінити. Користувач
	Перевірити, чи закрита кришка зливу брудної води. Користувач
	Почистити поплавок в резервуарі брудної води. Користувач
Індикатор акумулятора мигає За	рядити акумулятор. Користувач
	Дивись "Несправності з індикацією". Користувач
Недостатній результат очищення	Вибрати інтенсивну програму мийки. Користувач
	Перевірити зношенність щітки, при необхідності замінити. Користувач
	Перевірити забруднення щітки і почистити.	Користувач
	Перевірити, чи відповідає миючий засіб і щітка завданню з очищення.	Користувач
	Зарядити акумулятор. Користувач
Щітки не повертаються	Встановити запобіжник приводу щіток у вихідне положення.	Користувач
	Перевірити, чи не блокується щітка стронніми предметами, видалити стронні пред-мети.	Користувач
	Зарядити акумулятор. Користувач
Не відбувається або занадто мале поступання миючого роз-чину	Перевірити стан миючого розчину у резервуарі чистої води, при необхідності за-повнити резервуар.	Користувач
	Відкрити кран чистої води.	Користувач
	Вибрати інтенсивну програму мийки. Користувач
	Перевірити сітчатий фільтр чистої води, при необхідності почистити.	Користувач
Головка, що чистить, не опу- скається.	Запобіжник системи управління повернути у вихідне положення. Користувач
Всмоктуюча планка не опу- скається.	Відчепити троси від всмоктуючої планки.	Користувач

Аксесуари

Назва	No деталі	Характеристика	Штук	Кількість,необхіднадля приладу
Акумулятор *	6.654-093.0	12 В/70 Аг, не потребує обслуговування (гель),	1	3
Дозуюча станція	2.641-811.0	Для наповнення приладу водою і миючим засобом.	1	1
* Тільки для пристрою, оснащеного акумуляторною батареєю, що не обслуговується (гель).

Додаткове обладнання для BR 55/40 RS

Назва	No деталі	Характеристика	Штук	Кількість,необхіднадля приладу
Вал щітки, білий (середній, стандарт)	4.762-409.0	Для очищення делікатних або малозабруднених підлог	1	2
Вал щітки, червоний (середній,стандарт)	4.762-393.0	Для підлоги будь-якого типа.	1	2
Щітковий валик, жорсткий (зелений)	4.762-411.0	Жорсткий, для видалення стійких забруднень іпроведення основного чищення: тільки для нечут-ливих поверхонь.	1	2
Циліндрична щітка, черні (дуже жорсткі)	4.777-412.0	Дуже жорсткий, для видалення найбільш стійких забруднень і проведення основного чищення: тільки для нечутливих поверхонь.	1	2
Щітковий валик, високий-глибокий (середній жорсткості)	4.762-410.0	Середній жорсткості, для очищення сильно структурованої підлоги і глибоких щілин.	1	2
Вал для вальцьових накладок 4.762	415.0	Для кріплення вальцьових накладок. 1 2
Накладка, м'яка, жовта 6.369-732.0	Для полірування підлог. 1 2
Накладка, напівтверда, червона 6.369	69-734.0	Для чищення не сильно забрудненої підлоги. 1 2
Накладка, тверда, зелена 6.369-733	0	Для чищення нормально та сильно забруднених підлог	1	2
Гумові язички для всмоктувальної пластини	6.273-294.0	1 набір 1 набір

Додаткове обладнання для BD 50/40 RS

Назва No деталі Характеристика		Штук		Кількість,необхіднадля приладу
Дискова щітка, голуба (середня,стандартна)	8.600-042.0	Для очищення делікатних або малозабруднених підлог.	1	1
Дискова щітка, сіра (тверда)	8.600-043.0	Для очищення сильно забруднених підлог.	1	1
Диск	8.600-041.0	Для збору щіток.	1	1
Гумові язички для всмоктувальної пластини	8.634-020.0		1 набір 1 набір

Технічні дані

		BR55/40RS	BD50/40RS
Потужність
Номінальна напруга	В	36
Ємність акумулято-ра (варіант пакунок)	А-г(5г)	70
Середне споживан-ня потужності	Вт	1480	1080
Потужність тягового двигуна (номінальна потужність)	Вт	157
Потужність всмокту-вання двигуна	Вт	470
Потужність всмокту-вання щіток	Вт	600	209
Всмоктування
Сила всмоктування,кількість повітря	л/с	34
Сила всмоктування,нижній тиск	кПа	11,7
Щітки для чищення
Робоча ширина	мм	559	508
Діаметр щітки	мм	96	508
Кількість обертів щітки	1/хв.	1500	180
Розміри та вага
Нанесення миючого засобу	л/хв.	1,25
Швидкість руху (макс.)	км/г	4,3
Здатність підйому в гору (макс.)	%	10
Теоретична потуж-ність на одиницю по-верхні	м2/год.	2350	1840
Місткість резервуару чистої/брудної води	I	38/38
Довжина	мм	1118
ширина	мм	744	691
висота	мм	1316
Допустима загальна вага	кг	330
Транспортна вага	кг	275	255

Питоме навантаження	кПа	2190
Значення встановлене згідно EN 60335-2-72
Загальне значення коливань плечей	м/с 2	3,6
Загальне значення коливань ніг	м/с 2	<2,5
Небезпека К	м/с 2	1
Рівень шуму LpA	дБ(А)	60
Небезпека KpA	дБ(А)	6
Рівень потужності шуму LwA + небезпека KwA	дБ(А)	79
Зарядний пристрій (лише для варіанту Вр Pack)
Номінальна напруга	В	85...264
Частота Hz 50/60
Споживання електроенергії, макс.	А	15
Ступінь захисту		IP66
Вологість повітря, макс.	%	90
Температура навко-лишнього середовища	°C	+5...+45

Приладдя й запасні деталі

Слід використовувати лише оригінальні комплектуючі та оригінальні запасні деталі, тому що саме вони гарантують безпечну та безперебійну експлуатацію приладу. Інформація щодо комплектуючих та запасних деталей міститься на сайті www.kaercher.com.

Гарантія

У кожній країні діють умови гарантії, наданої відповідною фірмою-продавцем. Неполадки в роботі пристрою ми усуваємо безкоштовно протягом терміну дії гарантії, якщо вони викликані браком матеріалу чи помилками виготовлення. У випадку чинної гарантії зверніться до продавця чи в найближчий авторизований сервісний центр з документальним підтвердженням покупки.

Заява про відповідність Європейського співтовариства

Цим ми повідомляємо, що нижче зазначена машина на основі своєї конструкції та конструктивного виконання, а також у випущеній у продаж моделі, відповідає спеціальним основним вимогам щодо безпеки та захисту здоров'я, представлених у нижчезазначених директивах ЄС. У випадку неузгодженої з нами зміни машини ця заява втрачає свою силу.

Продукт: Очищувач підлоги

Тип: 1.006-xxx

Тип: 1.002-xxx

Відповідні директиви ЄС

2006/42/ЄС (+2009/127/ЄС)

2014/30/EU

Прикладні гармонізуючі норми

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 60335-1

EN 60335-2-29: 2004+A2: 2010

EN 60335-2-72

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

Запропоновані національні норми

Особи, що нижче підписалися, діють від імені та за довіреністю керівництва.

Уповноважений співробітник по веденню документообігу:

S. Reiser

Alfred Kärcher SE & Co. KG
