ПОСІБНИК КОРИСТУВАЧА WRH 1200 Classic Kärcher

Перед першим застосуванням вашого пристрою прочитайте цю оригінальну інструкцію з експлуатації, після цього дійте відповідно неї та збережіть її для подальшого користування або для наступного власника.

Перелік. ..... UK .. 1

Про посібник з експлуатації UK .. 1

Захист навколишнього середовища.... UK .. 1

Гарантія UK .. 1

Знаки у посібнику ..... UK .. 1

Правильне застосування. UK .. 1

Правила безпеки ..... UK .. 1

Елементи приладу ..... UK .. 2

Експлуатація ..... UK .. 2

Призначення ..... UK .. 3

Технічні характеристики .. UK .. 3

Транспортування..... UK .. 4

Зберігання пристрою..... UK .. 4

Технічне обслуговування й догляд ...... UK .. 4

Усунення несправностей . UK .. 7

Аксесуари ..... UK .. 8

Заява при відповідність Європейського співтовариства.... UK .. 8

Монтаж установки (Тільки для фахівців) UK .. 8

Цільові групи для цієї інструкції з експлуатації

– Всі користувачі: Користувачі - це проінструктовані допоміжні співробітники, експлуатаційники та фахівці.

– Фахівці: Фахівці - це особи, які завдяки своїй професійній освіті мають право на встановлення обладнання та введення його в експлуатацію.

Визначення

Чиста вода

Водопровідна вода

Стічні води

Забруднена вода, що зливається з очисника високого тиску

Технічна вода

Очищена установкою вода для подальшого використання у процесах мийки (попередня мийка, мийка під високим тиском) в очиснику високого тиску.

Матеріали упаковки піддаються переробці для повторного використання. Будь ласка, не викидайте пакувальні матеріали разом із домашнім сміттям, віддайте їх для повторного використання.

Старі пристрої містять цінні матеріали, що можуть використовуватися повторно. Батареї, мастило та схожі матеріали не повинні потрапити у навколишнє середовище. Тому, будь ласка, утилізуйте старі пристрої за допомогою спеціальних систем збору сміття.

Інструкції із застосування компонентів (REACH)

Актуальні відомості про компоненти наведені на веб-вузлі за адресою:

У кожній країні діють відповідно гарантійні умови, видані вповноваженою організацією збуту нашої продукції в цієї країні. Можливі несправності приладу протягом гарантійного строку ми усуваємо безкоштовно, якщо причина несправності полягає в дефектах матеріалів або помилках при виготовленні. У випадку виникнення претензій протягом гарантійного строку прохання звертатися, маючи при собі чек про покупку, у торговельну організацію, що продала вам прилад або в найближчу вповноважену службу сервісного обслуговування.

△НЕБЕЗПЕКА

Для небезпеки, яка безпосередньо загрожує та призводить до тяжких травм чи смерти.

⚠ПОПЕРЕДЖЕННЯ

Для потенційно можливої небезпечної ситуації, що може призвести до тяжких травм чи смерти.

ОБЕРЕЖНО

Для потенційно можливої небезпечної ситуації, що може призвести до легких травм чи спричинити матеріальні збитки.

Установка очищає воду після миття автомобілів та надає оборотну воду для очисників високого тиску (макс. 1200 л/год). Оборотну воду можна використовувати в програмах мийки (наприклад, попередня мийка, мийка під

високим тиском). Технічна вода не використовується як промивна вода і не призначена для нанесення засобів для сушіння або інших цілей.

Мийка здійснюється в такий спосіб:

– Відділення часток, що погано осаджуються, у філаментному фільтрі.

Якщо рівень води в резервуарі насоса перевищує задану висоту, слід відкрити магнітний клапан, щоб вода стікала в каналізацію після проходження через фільтр із активованого вугілля.

Умови для бездоганної роботи:

– Система резервуарів у відповідності до схеми в розділі "Функціонування".

– Максимальний об'єм подачі води 2000 л/год.

– Мінімальний об'єм подачі води 2000 л/год.

– Відпрацьована вода на вході установки містить не більше 30 мг масла на літр води.

– Технічне обслуговування заводського масловіддільника слід проводити відповідно приписанню.

Загальні положення

Щоб уникнути небезпеки для людей, тварин та речей, будь ласка, перед першим використанням установки прочитайте:

– цей посібник з експлуатації, зокрема, наведені в ньому вказівки з техніки безпеки

– додаток "Вказівки з техніки безпеки для установок очищення стічних вод"

– відповідні національні законодавчі норми

Всі особи, що мають відношення до установки, введення в експлуатацію, технічного обслуговування, поточного ремонту та експлуатації, зобов'язані

– мати відповідну кваліфікацію

– знати та виконувати "Вказівки з техніки безпеки установок для очищення стічних вод",

– знати та виконувати вказівки даного посібника з експлуатації,

– знати та виконувати відповідні правила.

Пристрій має використовуватися особами, що пройшли інструктаж щодо його використання або підтвердили свої здібності для обслуговування пристрою, а також уповноважені використовувати його.

Ці пристрої не призначені для використання людьми з обмеженими фізичними, сенсорними або розумовими здібностями.

Забороняється експлуатація пристрою дітьми або некваліфікованими особами.

⚠️НЕБЕЗПЕКА

Небезпека для здоров'я внаслідок уживання технічної води. Очищена відпрацьована вода не має якість питної. Вона все ще містить залишкові забруднення та засоби для чищення.

⚠НЕБЕЗПЕКА

Небезпека поранення електричним струмом. Слід вирівняти потенціали всіх дотичних металевих деталей.

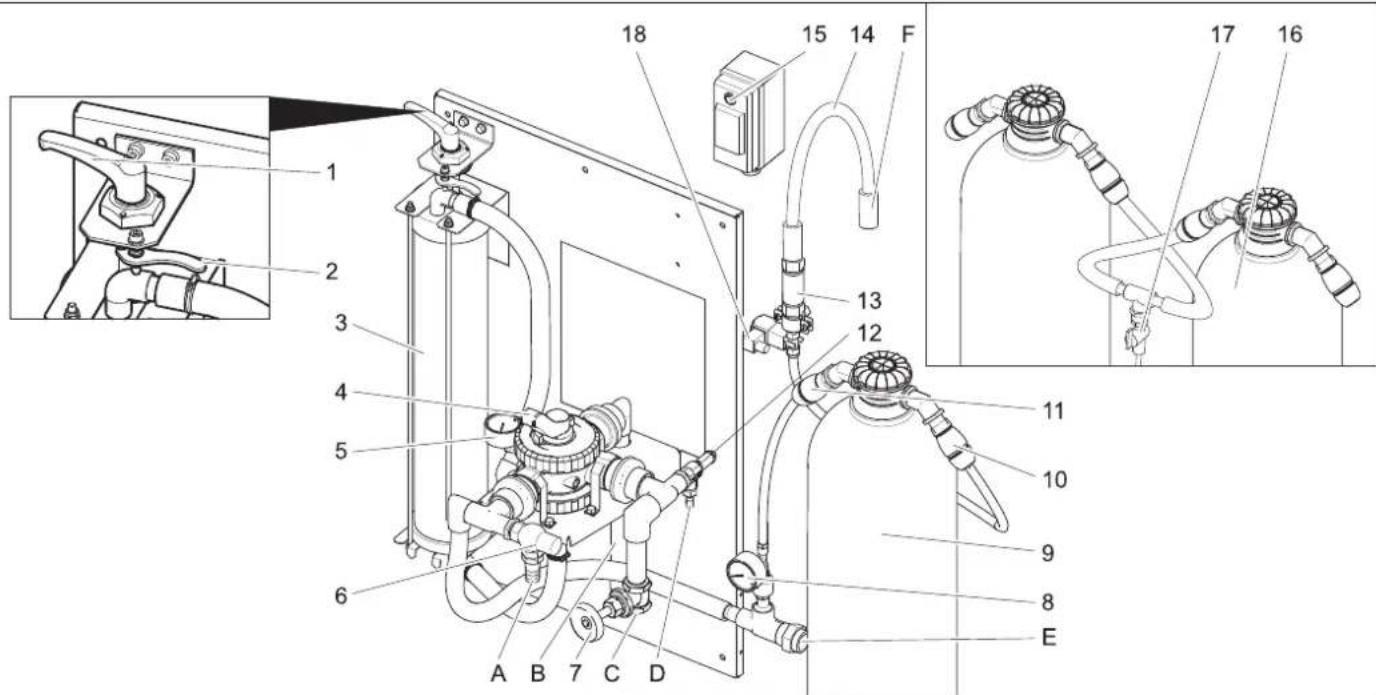

Елементи приладу

2 Важіль розблокування

3 Філаментний фільтр

4 Багатоходовий клапан

5 Манометр на вході фільтра

6 Перепускний клапан

7 Дросельний клапан **)

8 Манометр модуля з активованим вугіллям

9 активовани вугілл

10 Вихід шлангового з'єднання модуля з активованим вугіллям

11 Вхід шлангового з'єднання модуля з активованим вугіллям

12 Запобіжний клапан

13 Діафрагма

14 Шланг для фільтрату

15 Вимикач магнітного клапана

16 2. активовани вугілл

17 Кран для відбирання проб **)

18 Магнітний вентиль

А До шламоуловлювача

В для шламоуловлювача (циркуляція)

С від заглибного насоса

D До шламоуловлювача (надмірний тиск)

Е до очисника високого тиску/баку з оборотною водою (вентиляція)

F До каналізації

**) Опция

Експлуатація

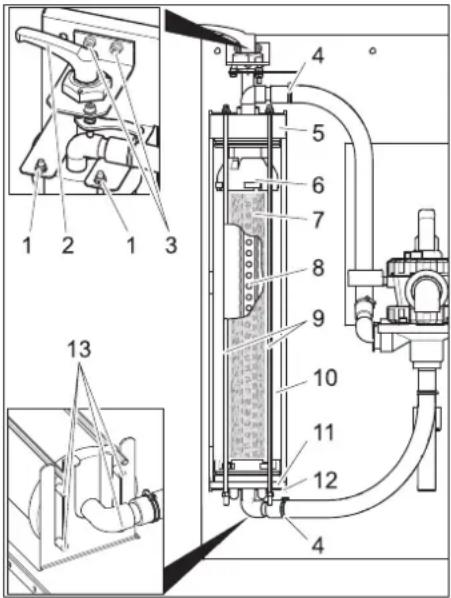

Відрегулювати попередньо задану напругу у фільтрі

Для додаткового регулювання напруги необхідно зробити наступне:

Рукоятку затискача повернути вліво до упору та зафіксувати за допомогою важеля розблокування.

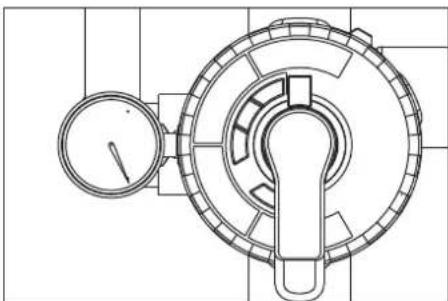

Функціонування фільтра

→ Повернути важіль багатоходового клапану у положення "Фільтрація".

ПОВІДОМЛЕННЯ

Після тривалого простою для спрацьовування багатоходового клапана буде потрібне збільшення витрат енергії.

→ Перевірити попередньо задану напругу у фільтрі.

→ Запустити насос, встановлений на заводі-виготовлювачі.

Зворотне промивання

ПОВІДОМЛЕННЯ

При нормальному режимі роботи зворотне промивання повинне здійснюватися один раз на день. Під час процесу зворотного промивання установка не виробляє оборотну воду. У процесі зворотного промивання видаляється бруд, що зібрався в філаментному фільтрі. Для цього слід пропустити воду через філаментний фільтр у зворотному напрямку. Віддалений бруд подається у шламоуловлювач системи повторного використання

→ Запустити насос, встановлений на заводі-виготовлювачі.

⚠ПОПЕРЕДЖЕННЯ

Максимально припустима витрата під час зворотного промивання дорівнює 2000 л/год. При необходимости установити величину витрати у дросельному клапані (номер для замовлення: 4.640-230.0).

→ Повернути важіль багатоходового клапану у положення "ЗВОРОТНЕ ПРОМИВАННЯ/BACKWASH".

→ Звільнити філаментний фільтр, повернувши рукоятку затискача проти годинникової стрілки.

→ Зачекати 30 секунд.

→ Затиснути філаментний фільтр і знову його звільнити.

→ Через 30 секунд очікування повторити процес "затиснути- розвантажити" 10 раз.

→ Знову встановити попередньо задану напругу у фільтрі.

→ Повернути важіль багатоходового клапана в положення "ПЕРШИЙ ФІЛЬТРАТ/RINSE"

→ Зачекати 2 хвилини.

→ Повернути важіль багатоходового клапану у положення "Фільтрація".

Циркуляція технічної води

Якщо очисник високого тиску або миюча установка не отримає воду, то для уникнення появи неприємних запахів вмикається циркуляція оборотної води.

ПОВІДОМЛЕННЯ

Для зниження виробничих витрат можна періодично вмикати та вимикати заглибний насос під час простою обладнання (наприклад, вночі або на вихідні). Для цього можна підключати заглибний насос (заводський) до мережі живлення через вимикач із годинниковим механізмом.

Захист від морозів

Експлуатація установки повинна проводитися в захищеному від морозу приміщенні. При морозі вивести установку з експлуатації та повністю осушити:

→ Вийняти шланг.
→ Дати установці попрацювати вхолосту.

Зберігання

→ Вимкнути насос, встановлений на заводі-виготовлювачі.
→ Якщо існує небезпека заморозків, додатково необхідно видалити воду, що залишилася (див. розділ "Захист від морозів").

Призначення

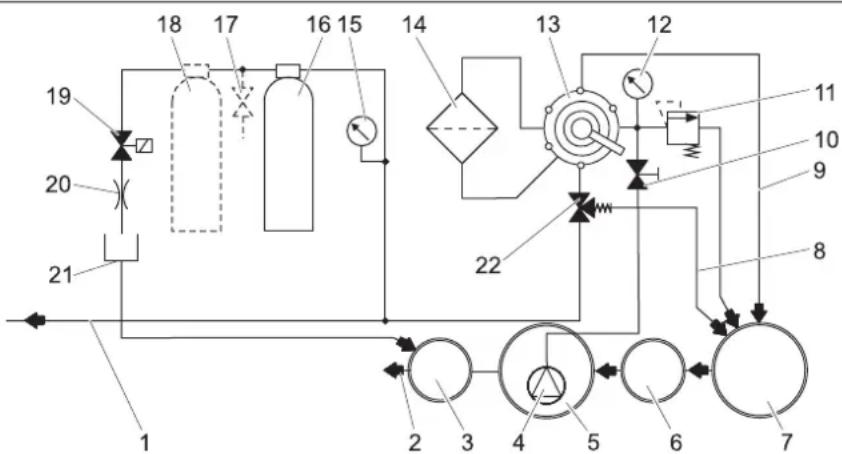

Потокова схема

1 до бака з технічною водою
2 до каналізації *)
3 Контрольний колодязь *)
4 Заглибний насос *)
5 Резервуар насоса системи повторного використання*)
6 пристрій осадження (EN 858) *)
7 шламоуловлювач системи повторного використання*)
8 Циркуляція (для уловлювання шламу)
9 Трубопровід зворотного промивання
10 Дросельний клапан
11 Запобіжний клапан
12 Манометр на вході фільтра
13 Багатоходовий клапан
14 Філаментний фільтр
15 Манометр модуля з активованим вугіллям
16 активовани вугілл
17 Кран для відбирання проб **)
18 2. активовани вугілл
19 Магнітний вентиль
20 Дросель
21 Шланг для фільтрату
22 Перепускний клапан
*) заводська
**) Опция

Опис роботи

Нижче буде показаний шлях проходження води при різних положеннях багатоходового клапана.

ФІЛЬТРАЦІЯ

Під час функціонування вода тече через

– Заглибний насос
– Багатоходовий клапан у положенні "ФІЛЬТРАЦІЯ"
– Фільтр (напрямок течії фільтрації)

– до бака з технічною водою

ЗВОРОТНЕ ПРОМИВАННЯ/ BACKWASH

Під час процесу зворотного промивання вода тече через

– Заглибний насос
– Багатоходовий клапан у положенні "ЗВОРОТНЕ ПРОМИВАННЯ/BACKWASH"
– Фільтр (проти напрямку течії фільтрації)
– у шламоуловлювачі

ПЕРШИЙ ФІЛЬТРАТ/RINSE

Під час процесу промивання вода тече через:

– Заглибний насос
– багатоходовий клапан у положенні "ПЕРШИЙ ФІЛЬТРАТ/RINSE"
– Фільтр (напрямок течії фільтрації)
– у шламоуловлювачі

РЕЦИРКУЛЯЦІЯ/RECIRCULATION

Це положення при роботі установки не використовується.

Призначення модуля з активованим вугіллям

Якщо рівень води в резервуарі насоса перевищує задану висоту, слід відкрити магнітний клапан, щоб вода стікала в каналізацію після проходження через фільтр із активованого вугілля.

Технічні характеристики

Напруга В 230
Частота Гц 50
Потужність Вт 12

Тиск (мін.) мРа	(бар)	0,2(2)
Тиск (макс.) мРа	(бар)	0,35(3,5)
Продуктивність фільтра л/год.		1200
Об'єм стічних вод л/д 550
Місткість фільтра з активованого вугілля	І	28
ширина мм 1000
Глибина	мм	480
висота	мм	1600
Вага	кг	110

Вимоги до заглибного насоса (заводського виконання)

Тиск (мін.)	мРа(бар)	0,2(2)
Тиск (макс.)	мРа(бар)	0,35(3,5)
Мінімальний об'ємподачі при тиску 0,2 МПа (2 бар)	л/год.	1200
Максимальний об'ємподачі	л/год.	2000

– придатне для забрудненої води
– придатне для тривалого використання
– із захистом від роботи всуху

ПОВІДОМЛЕННЯ

Зайву потужність насосів можна зменшити через регулювання дросельного клапана.

Транспортування

⚠ОБЕРЕЖНО

Небезпека отримання травм та ушкоджень! При транспортуванні слід звернути увагу на вагу пристрою. Перед транспортуванням слід видалити залишки води, що є в пристрої. При перевезенні апарату в транспортних засобах слід враховувати місцеві діючі державні норми, направлені на захист від ковзання та перекидання.

Зберігання пристрою

⚠ОБЕРЕЖНО

Небезпека отримання травм та ушкоджень! При зберіганні звернути увагу на вагу пристрою. Перед зберіганням слід видалити залишки води, що є в пристрої. Прилад слід зберігати в захищеному від морозу приміщенні.

Технічне обслуговування й догляд

Вказівки щодо профілактичного ремонту

Основою для надійного в експлуатації приладу є регулярний техогляд згідно наступного плану огляду. Використовуйте виключно оригінальні запасні частини виробника або ж рекомендовані ним запчастини, такі як – запасні частини і деталі, що швидко зношуються, – аксесуари, – застосовувані речовини, – засоби для чищення.

⚠️НЕБЕЗПЕКА

Небезпека нещасних випадків при роботі на установці. При всіх роботах Відключите установку від напруги, виключивши головний аварійний вимикач установки та заблокувавши його від повторного включення.

→ Перекрийте подачу води.
→ Зупинити заглибний насос заводського виконання

Кому дозволяється проведення робіт з технічного обслуговування?

– Експлуатаційник

Роботи з позначкою "Експлуатаційник" дозволяється проводити тільки проінструктованим особам, здатним безпечно управляти й обслуговувати обладнання високого тиску.

– Служба підтримки користувачів

Роботи з позначкою "Служба підтримки користувачів" дозволяється проводити тільки монтерам служби підтримки користувачів фірми "Kärcher".

Договір на техобслуговування

Для того щоб гарантувати надійну експлуатацію приладу, ми рекомендуємо вам заключити договір на техобслуговування. Звертайтесь, будь ласка, до своєї уповноваженої сервісної служби «Кдрcher».

План техогляду

Дата Вид	діяльності	відповідні блоки	Проведення Виконусть	ся
щоденно зворотне промивання	Філаментний фільтр		Провести зворотне промивання Користувач
щотижня очистити Стік на мийній площадці			Почистити кошик грязевловлювача в стоці підстави. Користувач
перевіряти	Концентрація мийного засобу в технічній воді		При утворенні піни зменшити дозування мийного засобу. Користувач
	Модуль із активованим вугіллям		Перемикач магнітного клапана встановити в положення "1" при ввімкненому заглибному насосі. Задане значення 25 - 30 л/год = 0,4 - 0,5 л/хв. При наявності невеликого протікання очистити діафрагму (див. розділ "Очищення діафрагми").	Користувач
			Перемикач магнітного клапана перевести в положення "1" при ввімкненому заглибному насосі. За допомогою крана для відбирання проб взяти пробу води та перевірити на піноутворення (див. розділ "Перевірка фільтра з активованого вугілля").При утворенні піни замінити фільтр із активованого вугілля (див. розділ "Заміна фільтра з активованого вугілля").ПОПЕРЕДЖЕННЯкщо щотижнева перевірка фільтра з активованого вугілля не проводиться, то в каналізацію може потрапити вода, забруднена мастилом або ПАР. Це може привести до серйозних наслідків. У цьому випадку гарантійні зобов'язання KÄRCHER не виконуються.	Користувач
щомісяця г	перевіря ти	Шламоуловлювач,резервуар насоса	У всіх резервуарах, що перебувають за шламоуловливачем, не повинно бути ніякого бруду. Висота бруду в шламоуловливачі не повинна перевищувати 1 м. Перевірити рівень бруду, у разі необхідності відкачати та утилізувати його відповідно місцевим положенням.	Користувач
	перевіря ти	Schwimmerschalter	Перевірити легкість ходу поплавкового вимикача в резервуарі насоса. Користувач
	натиснути	Запобіжний клапан	Для випускання води потрібно вигвинтити гвинт з накатаною голівкою із запобіжного клапана при увімкненому заглибному насосі. (Не відгвинчувати до кінця гвинт із накатаною голівкою).Заново загвинтити гвинт із накатаною голівкою.	Користувач
	видалити вміст,почистити	Бак з технічною водою (якщо використовується)	Видалити вміст, почистити, прополоскати та знову заповнити. Користувач
раз у півроку (при необхідності)	Поміняти воду,почистити резервуар	Шламоуловлювач,жировий сепаратор,резервуар насоса	Спорожнити резервуар, повністю видалити бруд та наповнити резервуар чистою водою. Зберігати документи про утилізацію відходів.	Експлуатаці йник / утилізатор відходів
раз у рік замінити фільтрувальн а вставка			Замінити фільтрувальну вставку філаментного фільтру. Експлуатаці	йник/сервісна служба

Очищення діафрагми

→ Вказати пропускний напрямок на діафрагмі.
→ Вийняти діафрагму.
→ Очистити отвір діафрагми за допомогою голки або тонкого дроту.
→ Встановити діафрагму відповідно пропускного напрямку.
→ Перемикач магнітного клапана встановити у положення "1" при ввімкненому заглибному насосі та перевірити витрату.

Перевірка модуля з активованим вугіллям

→ Скляний резервуар наполовину заповнити пробою води після заповнення модуля з активованим вугіллям та закрити резервуар.
→ Сильно струшувати скляний балон протягом 5 секунд.

При утворенні закритих пінистих покришок, які не розпадаються протягом 40 секунд, слід замінити вміст модуля з активованим вугіллям.

Нормальне піноутворення при використанні фільтру: дуже тонке кільце піни по краях, що швидко розпадається.

Піногасність фільтра вичерпана: дуже тонке кільце піни по краях, що не розпадається.

Замінити активоване вугілля

→ Вимкнути заглибний насос.
→ Від'єднувати вхід шлангового з'єднання фільтру з активованого вугілля.
→ Від'єднувати вихід шлангового з'єднання фільтру з активованого вугілля.
→ Відгвинтити кришку резервуара фільтру.
→ Витрушувати вміст резервуара (необхідна участь 2 людей) та зняти трубу з розпилювачем.
→ Промити резервуар фільтра водою.
→ Встановити трубу з розпилювачем.

ПОВІДОМЛЕННЯ

→ Встановити лійку 4.901-090.0 у резервуар фільтра.
→ Залити 20 літрів води.
→ Засипати 10 кг опорного гравію.
→ Засипати 14 кг = 28 л активованого вугілля.
→ Заповнити резервуар фільтру водою.

→ Загвинтити та установити на місце кришку резервуара фільтру.
→ З'єднати вихід резервуара фільтру зі шлангом манометра модуля з активованим вугіллям.
→ З'єднати вхід резервуара фільтру зі шлангом витратоміра.
→ Вимкнути заглибний насос.
→ Встановити перемикач магнітного клапана в положення "1".
→ Здійснити зворотне промивання фільтра доки вода не почне текти без бульбашок повітря.
→ Встановити перемикач магнітного клапана в положення "0".
→ Вимкнути заглибний насос.
→ Резервуар фільтру підключається до системи з урахуванням напрямку потоку.

ПОВІДОМЛЕННЯ

Для установок з опцією активовани вугілл замінити резервуари фільтру з активованого вугілля для того, щоб через заново заповнений резервуар фільтру протікало у два рази більше рідини.

→ Вимкнути заглибний насос.

→ Перевірити витрату (прибл. 0,5 л/хв), при необхідності очистити діафрагму.

Замінити фільтрувальну вставку

1 Гайка
2 Рукоятка затискача
3 Гвинт опори рукоятки затискача
4 Хомут для кріплення шланга
5 Кришка
6 Верхня частина
7 Фільтрувальна вставка
8 Труба для фільтрату
9 Різьбовий шток
10 Філаментний фільтр
11 Нижня частина
12 Нижня консоль
13 Штифт

→ Звільнити фільтр.
→ Відкрити хомути для кріплення шлангів.
→ Зняти шланги із приєднувальних патрубків.
→ Викрутити обидва гвинти опори рукоятки затискача.
→ Рукоятку затискача разом із кріпленням вийняти наверх.
→ Відкрутити гайку на верхньому кінці різьбового штока.
→ Вийняти вузол різьбового штока.
→ Висунути вперед філаментний фільтр.
→ Зняти кришку філаментного фільтру.
→ Вийняти нижню частину фільтру разом з фільтрувальною вставкою.

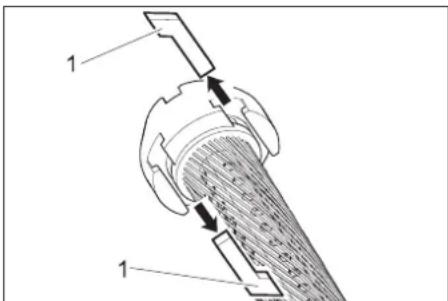

1 Центрувальна шпонка

→ Вийняти центрувальні шпонки між верхньою частиною і фільтрувальною вставкою, а також між нижньою частиною і фільтрувальною вставкою.
→ Зняти з фільтрувальної вставки верхню та нижню частини.
→ Вийняти з фільтрувальної вставки трубу з фільтратом.
→ Утилізувати фільтрувальну вставку.
→ Насадити трубу для фільтрату на один кінець нової фільтрувальної вставки.
→ Затиснути фільтрувальну вставку таким чином, щоб філаментне волокно не скручовалося.
→ Всунути трубу для фільтрату у фільтрувальну вставку, регулючи положення труби для фільтрату і дивлячись при цьому на протилежну сторону фільтруючого елемента.
→ Перед подальшим складанням всі О-образні прокладки змазати звичайним рідким милом.

ПОВІДОМЛЕННЯ

Не використовувати консистентні мастила на основі силікону. Силікон, що потрапив у воду, погіршує результат очищення і просушки під час мийки автомобілів.

→ Вставити у фільтруючий елемент верхню та нижню частини.
→ Вирівняти верхню та нижню частини таким чином, щоб можна було вставити центрувальні шпонки.

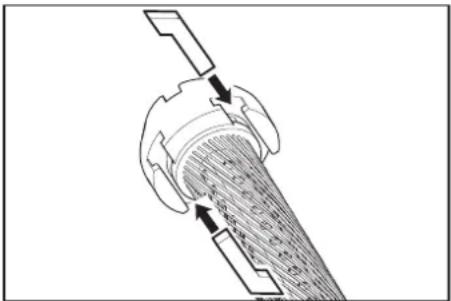

→ Вставити центрувальні шпонки і затиснути їх легким обертанням фільтрувальної вставки.
→ Вставити нижню частину у філаментний фільтр та засунути її до упору.
→ Надягти кришку філаментного фільтра.
→ Встановити філаментний фільтр у нижню консоль таким чином, щоб обидва нижніх штифта попали у довгі прорізи консолі.

35 mm

→ Вирівняти кришку, як показано вище, та повністю всунути.
→ Всунути філаментний фільтр між обома консолями.
→ Вузли різьбових штоків зачепити за нижню консоль і вставити різьбові штоки через отвори у верхній консолі.
→ Закріпити різьбові штоки за допомогою гайок та підкладних перстин.
→ Гайки затягти настільки, щоб підкладні перстини можна було зрушити рукою.
→ Надягти шланг на приєднувальний ніпель.
→ Затягти хомути для кріплення шлангів (тримати на відстані 35 мм).
→ Вставить рукоятку затискача разом із кріпленням через кришку філаментного фільтра.

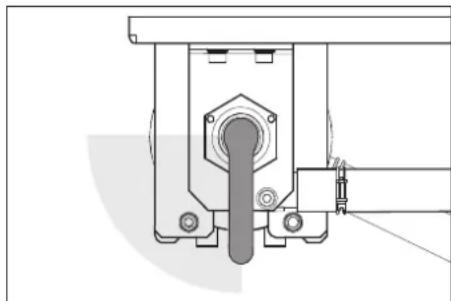

→ Повернути рукоятку за годинниковою стрілкою. Вона повинна провернутися до вищевказаної позначки без застосування сили. В іншому випадку, зняти рукоятку затискача та знову встановити її в правильне положення.
→ Закріпити опору рукоятки затискача за допомогою гвинтів.
→ Відрегулювати попередньо задану напругу на фільтрі.

Усунення несправностей

⚠️ НЕБЕЗПЕКА

Небезпека нещасних випадків при роботі на установці. При всіх роботах

→ Зупинити заглибний насос заводського виконання

Хто повинен усувати неполадки?

– Користувач

Роботи з позначкою "Експлуатаційник" дозволяється проводити тільки проінструктованим особам, здатним безпечно управляти та обслуговувати мийну установку.

– Служба підтримки користувачів

Роботи з позначкою "Служба підтримки користувачів" дозволяється проводити тільки монтерам служби підтримки користувачів фірми "Kärcher" або притягнутими Kärcher для цього монтерами.

Несправність Можноються
Установка вийшла з ладу	Порушено подачу напруги живлення на заглибний насос заводського виконання	Перевірити й забезпечити подачу електроенергії.
Технічна вода змінила колір та сильно піниться	Неправильно встановлена попередньо задана напруга на фільтрі	Відрегулювати попередньо задану напругу на фільтрі
	Несправна фільтрувальна вставка (негерметична)	Замінити фільтрувальну вставку Експлуатацій
	Забруднений шламоуловлювач або резервуар насоса	Спорожнити та почистити резервуар Експлуатацій
	У приміщенні мийки використовуються невідповідні мийні засоби	Використовувати сумісні мийні засоби, якщо буде потреба прополоскати систему
	Дозування засобу для чищення занадто висока	Перевірити дозування мийних засобів, якщо буде потреба настроїти заново
	Очищення місця мийки несумісними мийними засобами	Перемінити воду та прополоскати резервуар Користувач
Продуктивність фільтра занадто низька	Філаментний фільтр засмітився Промити	філаментний фільтр, при необхідності очистити або замінити фільтрувальну вставку.
	Заглибний насос має менші розміри Використовувати відповідний заглибний насос (вимоги наведені в розділі "Технічні характеристики")	Користувач
	Заглибний насос засмічений, ушкоджений	Почистити, відремонтувати або замінити заглибний насос
	Труба або клапан негерметичні, ушкоджені, засмічені	Перевірити труби та клапани, якщо буде потреба почистити, відремонтувати або замінити
Фільтр не очищається після проведення зворотного промивання	Фільтрувальна вставка сильно забруднилась.	Зняти фільтрувальну вставку (див. розділ "Заміна фільтрувальної вставки").Розчинити 1 таблетку RM 760 у 5 літрах теплої води.Замочити фільтрувальну вставку на 30 хвилин у воді, далі промити вручну та вижати.Промити фільтрувальну вставку чистою водою.Повторювати промивання в міру необхідності. Утилізувати мийний засіб.Встановити фільтр.

Аксесуари

Фільтрувальна вставка

№ замовлення: 5.033-239.0

Наповнювач модуля з активованим вугіллям

№ замовлення: 4.414-014.0

Лійка

№ замовлення: 4.901-090.0

Спеціальна лійка для засипання

наповнювача фільтра з активованого вугілля

Монтажний комплект, додатковий фільтр

№ замовлення: 2.641-831.0

активовани вугілл

Монтажний комплект, перемикач чистої води

№ замовлення: 2.641-521.0

Ручний перемикач оборотної/свіжої води при використанні свіжої води у очиснику високого тиску (наприклад, полоскання).

Монтажний комплект, прийомний клапан

№ замовлення: 4.640-230.0

Для зменшення числа оборотів занадто потужного каналізаційного насоса.

Монтажний комплект, вентиляція

№ замовлення: 2.641-510.0

Вентиляція для захисту від неприємного запаху

Монтажний комплект, перелив

№ замовлення: 2.641-868.0

Другий поплавковий вимикач у резервуарі насоса подає сигнал на зовнішній сигнальний пристрій у випадку переповнення резервуара.

Монтажний комплект, ніжка

№ замовлення: 2.641-849.0

Ніжки для фільтрувальних модулів, на випадок неможливості забезпечення стінного монтажу

Заглибний насос

№ замовлення: 6.474-073.0

Заглибний насос як каналізаційний насос

Заява при відповідність Європейського співтовариства

Цим ми повідомляємо, що нижче зазначена машина на основі своєї конструкції та конструктивного виконання, а також у випущеної у продаж моделі, відповідає спеціальним основним вимогам щодо безпеки та захисту здоров'я представлених нижче директив ЄС. У випадку неузгодженої з нами зміни машини ця заява втрачає свою силу.

Відповідна директива ЄС

2006/95/€C

2014/30/EU

Прикладні гармонізуючі норми

EN 60204-1

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

Особи, що нижче підписалися, діють від імені та за довіреністю керівництва.

Уповноважений співробітник по веденню документообігу:

S. Reiser

Alfred Kärcher SE & Co. KG

Монтаж установки (Тільки для фахівців)

Вказівка

Установку дозволяється монтувати тільки

– монтерам сервисної служби фірми Kärcher
– особам, уповноваженим фірмою Kärcher

Підготовка місця для установки

Для правильної установки обладнання необхідне виконання наступних умов

– Наявність приміщення, захищеного від морозу, з достатньою вентиляцією
– достатне освітлення у місці експлуатації
– Стік підстави до шламоуловлювача
– несна стіна для закріплення установки
– Поверхня має бути досить міцною та твердою.

Розпакування установки

Розпакуйте установку та направте пакувальні материали на переробку.

Електропроводка

Пристрій слід захистити за допомогою захисного перемикача FI, тип В, 30 мА. Електричні з'єднання повинні виконуватися тільки електриком. Слід обов'язково дотримуватися національних вимог!

Проведення води залежить від особливих умов існуючих компонентів установки таких, як

– Вид і тип очисників високого тиску

ПОВІДОМЛЕННЯ

Відтікання оборотної води з установки прямо зв'язано з подачею води у очисник високого тиску. Це може послужити причиною утворення піни в баку з поплавцем під час використання пристрою, оснащеного баком з поплавцем. У цьому випадку пристрій повинен бути переведений у режим всмоктування (див. окремий посібник з експлуатації очисника високого тиску).

– вид та тип заводських компонентів (шламоуловлювач, резервуар насоса, тощо)

– Номінальний діаметр, довжина та конструкція каналів

На підставі цього прокладання водогінної магістралі повинне виконувати відповідно спеціальним проектним документам.

Специфікація на заглибний насос повинна відповідати даним, наведеним у розділі "Технічні характеристики/Вимоги до заглибного насоса".

⚠️НЕБЕЗПЕКА

Небезпека одержання травми при спотиканні.

Шланги установки повинні бути розташовані так, щоб подібна небезпека не виникала.

ПОВІДОМЛЕННЯ

При введенні в експлуатацію повернути багатоходовий клапан у положення "ЗВОРОТНЕ ПРОМИВАННЯ/ BACKWASH" та промити установку до повного видалення повітряних бульбашок з філаментного фільтра. Далі перевести багатоходовий клапан у положення "Фільтрація".
