ПОСІБНИК КОРИСТУВАЧА Puzzi 81 C Kärcher

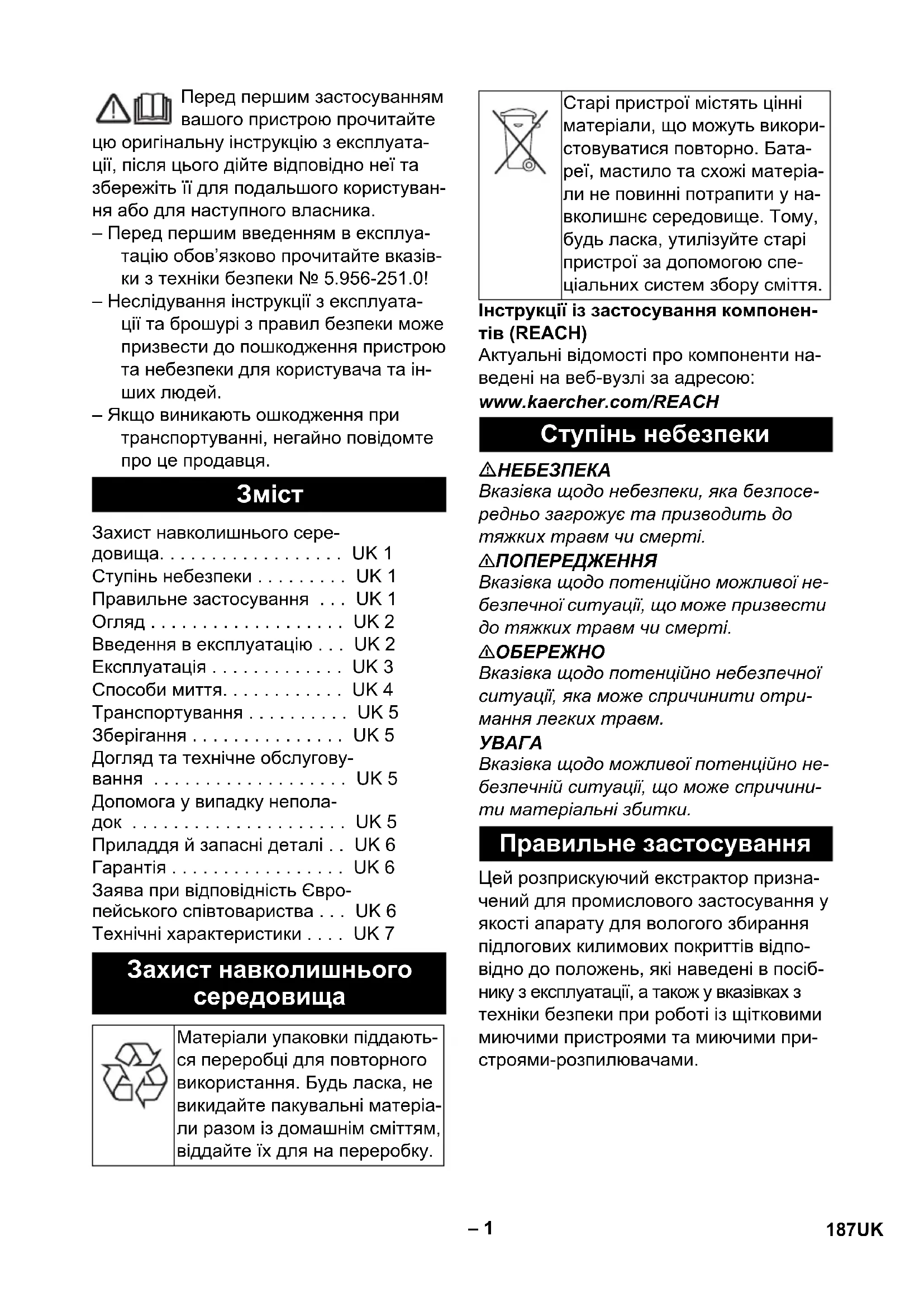

Dalies Nr.: Kabelio ilgis EU 6.647-263.0 7,5 m GB 6.647-264.0 7,5 m CH 6.647-265.0 7,5 m 186 LT– 1 Перед першим застосуванням вашого пристрою прочитайте цю оригінальну інструкцію з експлуата- ції, після цього дійте відповідно неї та збережіть її для подальшого користуван- ня або для наступного власника. – Перед першим введенням в експлуа- тацію обов’язково прочитайте вказів- ки з техніки безпеки № 5.956-251.0! – Неслідування інструкції з експлуата- ції та брошурі з правил безпеки може призвести до пошкодження пристрою та небезпеки для користувача та ін-

– Якщо виникають ошкодження при транспортуванні, негайно повідомте про це продавця. Інструкції із застосування компонен- тів (REACH) Актуальні відомості про компоненти на- ведені на веб-вузлі за адресою: www.kaercher.com/REACH

Вказівка щодо небезпеки, яка безпосе- редньо загрожує та призводить до тяжких травм чи смерті. 몇 ПОПЕРЕДЖЕННЯ Вказівка щодо потенційно можливої не- безпечної ситуації, що може призвести до тяжких травм чи смерті.

Вказівка щодо потенційно небезпечної ситуації, яка може спричинити отри- мання легких травм.

Вказівка щодо можливої потенційно не- безпечній ситуації, що може спричини- ти матеріальні збитки. Цей розприскуючий екстрактор призна- чений для промислового застосування у якості апарату для вологого збирання підлогових килимових покриттів відпо- відно до положень, які наведені в посіб- нику з експлуатації, а також у вказівках з техніки безпеки при роботі із щітковими миючими пристроями та миючими при- строями-розпилювачами.

Захист навколишнього сере- довища. . . . . . . . . . . . . . . . . . UK 1 Ступінь небезпеки . . . . . . . . . UK 1 Правильне застосування . . . UK 1 Огляд . . . . . . . . . . . . . . . . . . . UK 2 Введення в експлуатацію . . . UK 2 Експлуатація . . . . . . . . . . . . . UK 3 Способи миття. . . . . . . . . . . . UK 4 Транспортування . . . . . . . . . . UK 5 Зберігання . . . . . . . . . . . . . . . UK 5 Догляд та технічне обслугову- вання . . . . . . . . . . . . . . . . . . . UK 5 Допомога у випадку непола- док . . . . . . . . . . . . . . . . . . . . . UK 5 Приладдя й запасні деталі . . UK 6 Гарантія . . . . . . . . . . . . . . . . . UK 6 Заява при відповідність Євро- пейського співтовариства . . . UK 6 Технічні характеристики . . . . UK 7 Захист навколишнього

Матеріали упаковки піддають- ся переробці для повторного використання. Будь ласка, не викидайте пакувальні матеріа- ли разом із домашнім сміттям, віддайте їх для на переробку. Старі пристрої містять цінні матеріали, що можуть викори- стовуватися повторно. Бата- реї, мастило та схожі матеріа- ли не повинні потрапити у на- вколишнє середовище. Тому, будь ласка, утилізуйте старі пристрої за допомогою спе- ціальних систем збору сміття. Ступінь небезпеки Правильне застосування 187UK– 2

1 Приєднайте до коліна розпилюваль- ний/ всмоктувальний шланг. Приєднайте до пристрою розпилю- вальний/ всмоктувальний шланг. 2 Додати розчин для очищення, Заповнити резервуар для чистої води. 3Вибір режиму роботи 4Чищення 5 Спорожнити резервуар для чистої

6 Спорожнити резервуар для брудної

7 Заповнити бак для чистої води (без засобу для чищення), Промити прилад 8 Очистити сітчастий фільтр, Очистити фільтр чистої води 9 Просушити прилад

1 Ручна форсунка для чищення оббивки 2 Гачок розпилювального/усмокту- вального шланга 3 Тримач для приналежностей 4 Мережевий кабель 5 Посібник зі швидкого запуску 6 Перемикач "Розбризкування" 7 Перемикач "Усмоктування" 8 Фільтр чистої води 9Кожух 10 Заводська табличка 11 Спрямовувальний валець 12 З'єднувальний елемент розпилю- вального шлангу 13 Місце під'єднання шлангу 14 Мундштук форсунки 15 Накидна гайка 16 Кришка 17 Резервуар чистої води 18 Ручка прилада 19 Всмоктувальне коліно 20 Важіль на коліні 21 Розпилювальний шланг 22 Всмоктуючий шланг 23 Розпилювальний/усмоктувальний

24 Резервуар для брудної води, знімний 25 Ручка для перенесення ємності бруд-

26 Ущільнення на кришці 27 Фільтр для затримування волокон Перевіряти перед кожним включен- ням на наявність ушкоджень мереж- ний кабель, подовжувач і шланг. Насадити коліно на ручне сопло і ру- кою затягти накидну гайку на коліні. Вставити усмоктувальний шланг у гніздо для підключення шланга на

Вставити сполучний елемент розпи- лювального шлангу в елемент під- ключення для розпилювання й зафіксувати його. З'єднати всмоктуючий шланг з коліном. З'єднати сполучний елемент шланга розбризкування з коліном і зафік- сувати його.

Небезпека для здоров'я, небезпека уш- кодження. Дотримуватись всіх вказівок по дозуванню, які додаються до мийних засобів, що використовуються

Змішати чисту воду й мийний засіб у чистому резервуарі (концентрація відповідно до вказівок для мийного

Розчинити мийній засіб у воді. Вказівка: Використання теплої води (максимальної температури 50 °C) підвищує ефективність чищення. Пере- вірити термостійкість поверхні для чи-

Вказівка: В рамках дбайливого ставлен- ня до навколишнього середовища слід ощадливо використовувати засоби для

Посібник зі швидкого запуску Елементи прристрою Введення в експлуатацію Змонтувати обладнання Додати розчин для очищення 188 UK– 3 Залити розчин для очищення в ре- зервуар для чистої води. Рівень за- повнення не повинен перевищувати відмітку „MAX“ . Вказівка: При очищенні килимових під- логових покриттів від раніше нанесеного шампуню в резервуарі для брудної води виникає піна. Створюванню піни можна забопігнути додаванням протипінного

Додайте протипінний засіб (спеціаль- не приладдя) до резервуару брудної

Вставте штепсельну вилку. Нажати перемикач "Усмоктування" для включення усмоктувальної турбі-

Нажати перемикач "Розбризкування" для включення розпилювального на-

Небезпека пошкодження. Перед засто- суванням пристрою перевірити підля- гаючий очищенню предмет на стій- кість фарбування й водостійкість на непомітній ділянці. Для нанесення розчину для очищен- ня натиснути на важіль на коліні. Перетинати поверхню, що очищаєть- ся, по з'єднаним внахлестку доріж- ках. При цьому тягти форсунку зад- нім хідом (не пересувати). При заміні форсунок ручну форсунку можна вставляти в утримувач для спеціального приладдя. Виключити перемикачі "Розбризку- вання" і "Усмоктування". Вітягніть мережеву штепсельну вилку. Якщо резервуар для брудної води переповнено, вимкнути перемикачі "Усмоктування" і "Розбризкування". Зняти кришку. Вийняти резервуар для брудної води із пристрою й спорожнити нього. Виключіть пристрій. Швидко нажати важіль на коліні для спуска тиску.

Від'єднувати коліно від розпилюваль- ного/усмоктувального шланга. Повісити усмоктувальний шланг у ре- зервуар для чистої води. Нажати перемикач "Усмоктування" для включення усмоктувальної турбіни. Спорожнити резервуар для чистої води й вимкнути пристрій. Зняти кришку. Вийняти резервуар для брудної води із пристрою й спорожнити нього. Коліно (з форсункою) з'єднати з ус- моктувальним шлангом. З'єднати сполучний елемент шланга розбризкування з коліном і зафік- сувати його. Залити приблизно 2 літра водопро- відної води в резервуар для чистої

Не додавати засіб для чищення. Нажати перемикач "Розбризкування" для включення розпилювального на-

Тримати ручну форсунку над зливом. Нажати важіль на коліні й промити прилад протягом 1-2 хвилин. Виключіть пристрій. Заповнити резервуар для чистої

Протипінний засіб Експлуатація Ввімкнення пристрою

Вимкнути пристрій Спорожнити резервуар для брудної води Спорожнити резервуар для чистої

Промити прилад 189UK– 4 Промити прилад. Спорожнити ємність для брудної води та промити під проточною во-

Видалити вміст із резервуара для чи-

Прилад очистити зовні вологою сер-

Щоб уникнути виникнення неприєм- ного запаху при тривалому простої видалити всю воду із приладу. Просушити ретельно прилад: Зняти кришку або перемістити убік.

Намотати мережний шнур на рукоят- ку для носіння приладу й кришку. Зберігайте пристрій у сухому при- міщенні та захищайте від недозволе- ного використання. За один прохід нанести й відкачати розчин для очищення. Вказівка: Повторне підсмоктування без розбризкування скорочує тривалість

Нанести розчин для очищення при вимкнутій усмоктувальній турбіні й дати подіяти 10-15 хвилин. Очистити поверхню як при звичайно- му забрудненні. Для поліпшення результату очищен- ня при необхідності ще раз промити поверхню чистою, теплою водою. Для чутливих тканин зменшити доз- ування мийного засобу і розбризкува- ти засіб з пляшки на відстані бл. 200 мм. Потім скористатися пилососом. – Сильно забруднені ділянки спершу обприскувати і залишити мийний за- сіб подіяти 5-10 хвилин. – Працювати завжди від світла до тіні (від вікна до дверей). – Працювати завжди по напрямкові від очищеної поверхні до неочищеної. – Чим більш чутлива поверхня (доріж- ка в східному стилі, килим у стилі бербер, оббивний матеріал), тим меншу концентрацію мийного засобу встановлювати. – Підлогове килимове покриття із джу- тової тканини при вологій обробці може зморщитися й полиняти. – Високоворсові килими після очищен- ня чистити щіткою по напрямкові вор- су у вологому стані (наприклад, за допомогою щітки для килимів або ві-

– Нанесення складу, що просочує, з Care Tex RM 762 після вологого зби- рання запобігає швидкому повторно- му забрудненню килимового покрит- тя підлоги. – Ходити по очищеній поверхні тільки після висихання або установки меблі щоб уникнути появи вм'ятин або

Для одержання подальшої інформації про відповідні засоби очищення вима- гайте бюлетень із інформацією про про- дукт і сертифікат безпеки ЄС. Після кожного використання Зберігати пристрій Способи миття Звичайне забруднення Сильні забруднення або плями Чищення оббивки Поради до очищення Засіб для чищення Очищення килимів і об-

Рідкий RM 764 Виддалення піни RM 761 Просочення килимив RM 762 190 UK– 5

Небезпека отримання травм та уш- коджень! При транспортуванні слід звернути увагу на вагу пристрою.

Зачепити розпилювальний/усмокту- вальний шланг за гачок. При перевезенні апарату в транспор- тних засобах слід враховувати міс- цеві діючі державні норми, направ- лені на захист від ковзання та пере-

Небезпека отримання травм та уш- коджень! При зберіганні звернути увагу на вагу пристрою. Цей прилад має зберігатися лише у вну- трішніх приміщеннях.

Небезпека поранення електричним

До проведення будь-яких робіт слід ви- мкнути пристрій та витягнути

Зняти кришку. Вийняти резервуар для брудної води із пристрою. Регулярно очищати щіткою фільтр для затримування волокон. Вийняти фільтр чистої води. Регулярно промивати фільтр чистої води проточною водою. Відгвинтити накидну гайку. Очистити мундштук форсунки.

– Небезпека поранення електричним

До проведення будь-яких робіт слід вимкнути пристрій та витягнути

– Електричні конструктивні елемен- ти повинні перевірятися тільки вповноваженою сервісною службою. Перевірити штепсельну розетку та запобіжник системи електроживлен-

Перевірити мережний кабель та штепсельну вилку пристрою. Включіть пристрій. Заповнити резервуар чистої води. Перевірити правильну посадку спо- лучних елементів на розпилювально-

Очистити або замінити мундштук

Очистити сітчастий фільтр елементу резервуара чистої води.

Пошкодження розпилювального на- сосу, звернутися до служби сервісно- го обслуговування. Очистити мундштук форсунки. Перевірити правильність установки

Очистити ущільнення кришки й по- верхню прилягання приладу. Очистити фільтр для затримування

Перевірити шланг на предмет за- бруднення, при необхідності почи-

Догляд та технічне обслуговування Очистити сітчастий фільтр Очистити фільтр свіжої води Почистити форсунку. Допомога у випадку

Прилад не працює Неприпустиме виділення води з

Крива струмина Недостатня потужність всмоктування 191UK– 6 Долити воду в резервуар для чистої

Додайте протипінний засіб (спеціаль- не приладдя) до резервуару брудної

Якщо пошкодження не можна усуну- ти, необхідно перевірити пристрій у службі обслуговування клієнтів. Слід використовувати лише оригінальні комплектуючі та оригінальні запасні де- талі, тому що саме вони гарантують без- печну та безперебійну експлуатацію

Інформація щодо комплектуючих та за- пасних деталей міститься на сайті www.kaercher.com. У кожній країні діють умови гарантії, на- даної відповідною фірмою-продавцем. Неполадки в роботі пристрою ми усуває- мо безкоштовно протягом терміну дії га- рантії, якщо вони викликані браком ма- теріалу чи помилками виготовлення. У випадку чинної гарантії звертіться до продавця чи в найближчий авторизова- ний сервісний центр з документальним підтвердженням покупки. Цим ми повідомляємо, що нижче зазна- чена машина на основі своєї конструкції та конструктивного виконання, а також у випущеної у продаж моделі, відповідає спеціальним основним вимогам щодо безпеки та захисту здоров'я представле- них нижче директив ЄС. У випадку неуз- годженої з нами зміни машини ця заява втрачає свою силу. Ті, хто підписалися діють за запитом та дорученням керівництва. уповноважений по документації: S. Reiser Alfred Kaercher GmbH & Co. KG Alfred-Kaercher-Str. 28 - 40 71364 Winnenden (Germany) Тел.: +49 7195 14-0 Факс: +49 7195 14-2212 Winnenden, 2016/01/01 Розпилювальний насос шумить Сильне піноутворення в ємності брудної води. Служба підтримки користувачів Приладдя й запасні деталі

Заява при відповідність Європейського співтовариства Продукт: Розприскуючий екстрактор Тип: 1.100-xxx Відповідна директива ЄС 2006/42/ЄС (+2009/127/ЄС) 2014/30/EU 2011/65/ЄС Прикладні гармонізуючі норми EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 2015 EN 60335–1 EN 60335–2–68 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 62233: 2008 EN 50581 Запропоновані національні норми

CEO Head of Approbation 192 UK– 7 Технічні характеристики Puzzi 8/1 C Номінальна напруга В 220-240 Частота Гц 1~ 50-60 Ступінь захисту -- IPX4 Клас захисту II Потужність двигуна нагнітача (макс.) Вт 1380 Номінальна потужність двигуна нагнітача Вт 1200 Кількість повітря (макс.) л/с 61 Нижній тиск (макс.) кПа (мбар) 23 (230) Потужність насоса розпилення Вт 40 Напір струменя МПа 0,1 Напір струменя (макс.) МПа 0,3 Кількість розбризкуваного продукту л/хв. 1 Температура розчину для чищення (макс.) °C 50 Об'єм заповнення свіжої води l 8 Об'єм заповнення брудної води l 7 Довжина x ширина x висота мм 575 x 330 x 445 Типова робоча вага кг 9,8 Температура навколишнього середовища (макс.) °C +40 Значення встановлено згідно стандарту EN 60335-2-68 Рівень шуму L

дБ(А) 71 Небезпека K

дБ(А) 1 Значення вібрації рука-плече м/с

<2,5 Небезпека K м/с

№ деталі Довжина ка-
