BCT170N - Електричний обертовий інструмент Bort - Безкоштовний посібник користувача

Бренд	Bort
Модель	BCT170N
Тип продукту	Багатофункціональний електричний обертовий інструмент
Напруга живлення	230 В / 240 В ~ 50/60 Гц
Споживана потужність	170 Вт
Максимальна швидкість холостого ходу	30 000 об/хв (оцінка)
Макс. діаметр шліфувальних дисків	32 мм
Макс. діаметр свердел	3,2 мм
Тип цанги	Затискна цанга для аксесуарів
Вага	Приблизно 0,6 кг
Розміри (Д x Ш x В)	Приблизно 250 x 50 x 50 мм
Основні функції	Шліфування, полірування, різання, гравіювання, свердління
Рівень звукового тиску	74 дБ(А)
Рівень звукової потужності	85 дБ(А)
Вібрація (рука-плече)	< 1,81 м/с²
Клас захисту	Подвійна ізоляція (клас II)
Максимальна температура зберігання	50 °C
Обслуговування	Чистити м'якою тканиною та мильною водою, без розчинників
Рекомендовані аксесуари	Оригінальні аксесуари SBM Group
Навколишнє середовище	Упаковка підлягає переробці, прилад не можна викидати з побутовими відходами

Часті запитання - BCT170N Bort

Які аксесуари можна використовувати з Bort BCT170N?

Використовуйте лише аксесуари, рекомендовані SBM Group, або ті, чия допустима швидкість не менша за максимальну швидкість холостого ходу інструменту (30 000 об/хв). Ніколи не використовуйте пошкоджені, деформовані або вібруючі аксесуари. Діаметр шліфувальних дисків не повинен перевищувати 32 мм, а діаметр свердел — 3,2 мм.

Як замінити цангу інструменту?

Відключіть інструмент, потім використовуйте кнопку блокування вала, щоб зафіксувати вісь. Відкрутіть ковпачок, вийміть стару цангу та вставте нову. Переконайтеся, що розмір цанги відповідає валу аксесуара перед затягуванням.

Яка максимальна швидкість інструменту?

Максимальна швидкість холостого ходу становить приблизно 30 000 об/хв. Використовуйте коліщатко вибору швидкості, щоб налаштувати швидкість відповідно до завдання.

Чи можна використовувати інструмент на матеріалах, що містять азбест?

Ні, ніколи не працюйте з матеріалами, що містять азбест. Під час робіт, що створюють небезпечний пил, одягайте протипилову маску.

Як чистити обертовий інструмент BCT170N?

Перед будь-яким обслуговуванням відключіть інструмент. Чистіть корпус м'якою тканиною, бажано після кожного використання. Для стійкого бруду використовуйте тканину, змочену мильною водою. Не використовуйте розчинники, такі як бензин або спирт.

Що робити в разі поломки інструменту?

У разі електричної або механічної несправності вимкніть інструмент і вийміть вилку з розетки. Зверніться до місцевого дистриб'ютора SBM Group для ремонту або заміни деталей.

Який тип подовжувача використовувати?

Використовуйте повністю розмотаний подовжувач хорошої якості з номінальним струмом не менше 16 А, щоб уникнути падіння напруги.

Як зберігати інструмент після використання?

Після використання зачекайте повної зупинки аксесуара. Зберігайте інструмент у місці з температурою не вище 50 °C, захищеному від вологи.

Які засоби захисту слід одягати?

Одягайте захисні окуляри, рукавички, навушники, протипилову маску та міцне взуття. Для тривалих робіт рекомендується фартух.

Чи підходить інструмент для свердління?

Так, інструмент можна використовувати для високоточного свердління за умови використання свердел діаметром не більше 3,2 мм та дотримання правил безпеки.

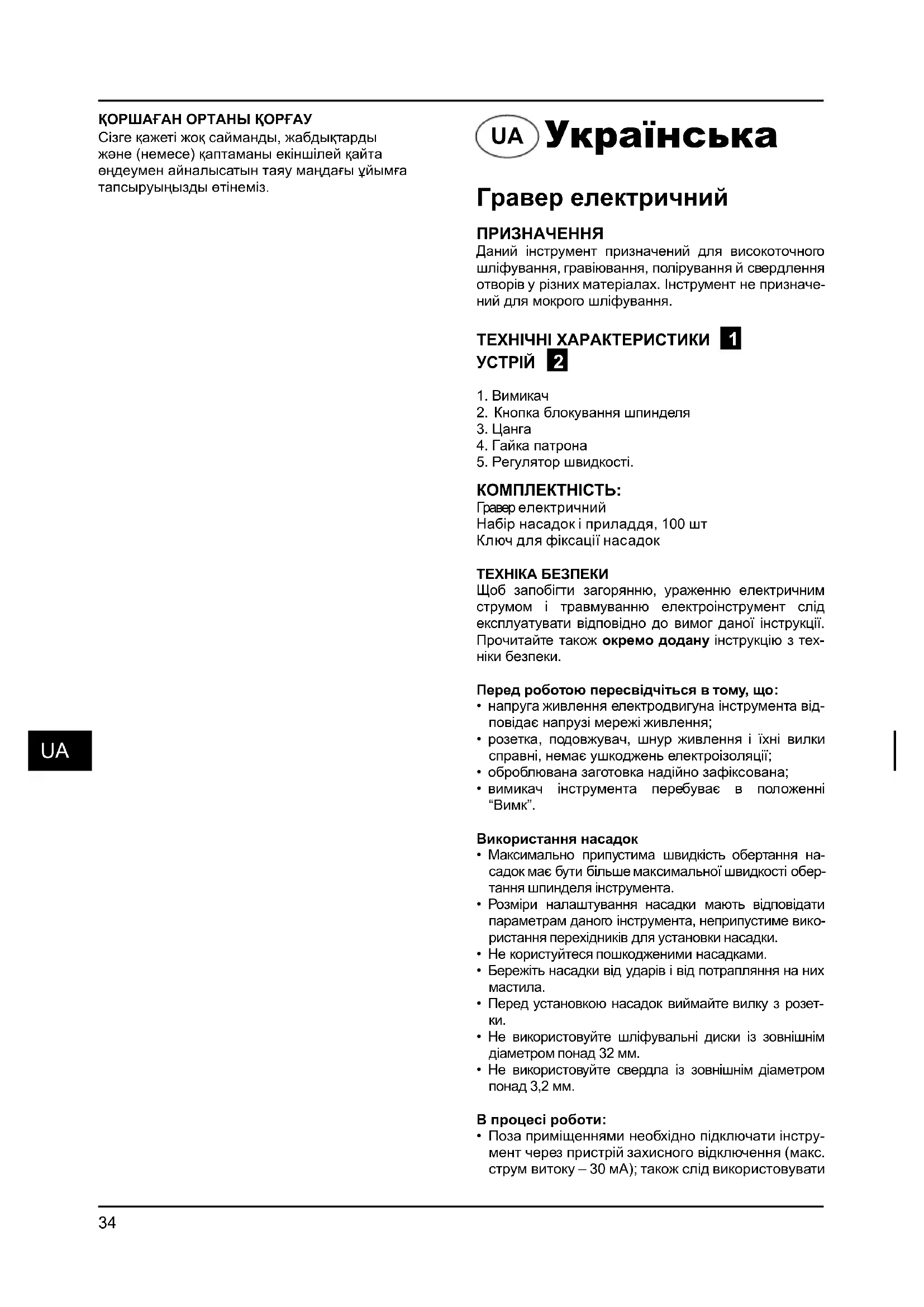

ПОСІБНИК КОРИСТУВАЧА BCT170N Bort

UA Інструкція з експлуатації .....22

Даний інструмент призначений для високоточного шліфування, гравіювання, полірування й свердлення отворів у різних матеріалах. Інструмент не призначений для мокрого шліфування.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ УСТРІЙ 2

1. Вимикач
2. Кнопка блокування шпинделя
3. Цанга
4. Гайка патрона
5. Регулятор швидкості.

КОМПЛЕКТНІСТЬ:

Гравер електричний Набір насадок і приладдя, 100 шт Ключ для фіксації насадок

ТЕХНИКА БЕЗПЕКИ

Щоб запобігти загорянню, ураженню електричним струмом і травмуванню електроінструмент слід експлуатувати відповідно до вимог даної інструкції. Прочитайте також окремо додану інструкцію з техніки безпеки.

Перед роботою пересвідчіться в тому, що:

• напруга живлення електродвигуна інструмента відповідає напрузі мережі живлення;
• розетка, подовжувач, шнур живлення і їхні вилки справні, немає ушкоджень електроізоляції;
  • оброблювана заготовка надійно зафіксована;
  • вимикач інструмента перебуває в положенні "Вимк".

Використання насадок

• Максимально припустима швидкість обертання насадок має бути більше максимальної швидкості обертання шпинделя інструмента.
• Розміри налаштування насадки мають відповідати параметрам даного інструмента, неприпустиме використання перехідників для установки насадки.
• Не користуйтеся пошкодженими насадками.
• Бережіть насадки від ударів і від потрапляння на них мастила.
• Перед установкою насадок виймайте вилку з розетки.
• Не використовуйте шліфувальні диски із зовнішнім діаметром понад 32 мм.
• Не використовуйте свердла із зовнішнім діаметром понад 3,2 мм.

В процесі роботи:

- Поза приміщеннями необхідно підключати інструмент через пристрій захисного відключення (макс. струм витоку – 30 мА); також слід використовувати

вологозахищений подовжувач, розрахований на використання поза приміщеннями.

• Не рекомендується використовувати надмірно довгі подовжувачі; при використанні подовжувача на котушці він має бути повністю розмотаний.
• Неприпустима робота в умовах підвищеної вологості (дощ, туман, пара, снігопад і т.ін.).
• При обробці металу утворюються іскри: не допускайте знаходження легкозаймистих речовин на робочому місці.
• При утворенні великої кількості пилу користуйтеся респіратором і, за можливості, використовуйте систему пиловідсмоктування.
• Неприпустиме знаходження шнура живлення поблизу рухомих частин інструмента.
• Не закривайте вентиляційні отвори інструмента, стежте за їхньою чистотою.
• Не докладайте надмірних зусиль до інструмента для запобігання заклинюванню насадки або перевантаженню двигуна.
• Під час перерви в роботі відключайте інструмент від мережі живлення.
• Перед припиненням роботи дайте інструменту попрацювати 1-3 хвилини на холостому ходу для охолодження електродвигуна.
• Натискайте кнопку блокування шпинделя тільки після його повної зупинки.
• Не зупиняйте обертання насадки, докладаючи зусиль до бокової поверхні.
• Не торкайтеся насадки до її повної зупинки й ости- гання.

Слід негайно вимкнути інструмент при:

• заклинюванні насадки;
• пошкодженні шнура живлення, вилки або розетки;
• поломці вимикача;
• надмірному іскрінні щіток і кільцеподібному полум'ї на поверхні колектора.

Інструмент має подвійну ізоляцію і не потребує заземлення.

ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ ТА ДОГЛЯД

Перед технічним обслуговуванням відключить інструмент від мережі живлення.

• Щоразу після закінчення роботи рекомендується очищати корпус інструмента й вентиляційні отвори від бруду й пилу м'якою тканиною або серветкою. Стійкі забруднення рекомендується усувати за допомогою м'якої тканини, змоченої в мильній воді. Неприпустимо використовувати для усунення забруднень розчинники: бензин, спирт, аміачні розчини і т.ін. Застосування розчинників може призвести до ушкодження корпуса інструмента.
• Інструмент не потребує додаткового змашення.
• У випадку несправностей звертайтеся до Сервісної служби SBM Group.

Будь ласка, здавайте непотрібний вам більше інструмент, приладдя та/або упаковку в найближчу організацію, що займається переробкою вторинної сировини.

Polska

Szlifi erka prosta

WSTEP

ЗАЯВА ПРО ВІДПОВІДНІСТЬЄ

Ми з повною відповідальністю заявляємо, що справжній виріб відповідає наступним стандартам і нормативним документам: EN55014-1:2006; EN55014-2:1997/+A1:2001; EN61000-3-2:2006; EN61000-3-3:1995/+A1:2001/+A2:2005 - згідно із правилами: 2006/42/EEC, 2006/95/EEC, 2004/108/EEC.

ШУМ І ВІБРАЦІЯ За результатами вимірів відповідно до EN60745 рівень звукового тиску даного пристрою становить 74 дБ(А), рівень шуму становить 85 дБ(А), вібрація рівна <1,81 м/с².

PL

UA ВКАЗІВКИ ПО ЗАХИСТУ НАВКОЛИШНЬОГО СЕРЕДОВИЩА

Старі електроприлади являють собою сукупність технічних мате- ріалів і тому не можуть бути утилізовані з побутовими відходами! Тому ми хотіли б попросити Вас активно підтримати нас у справі економії ресурсів і захисту навколишнього середовища і здати цей прилад у приймальний пункт утилізації (якщо такий є).
