ПОСІБНИК КОРИСТУВАЧА NT 301 Tact Te Kärcher

Dalies Nr.: Kabelio ilgis EU 6.650-665.0 7,5 m GB 6.650-728.0 7,5 m CH 6.650-726.0 7,5 m AU 6.650-727.0 7,5 m 264 LT– 1 Перед першим застосуванням вашого пристрою прочитайте цю оригінальну інструкцію з експлуата- ції, після цього дійте відповідно неї та збережіть її для подальшого користуван- ня або для наступного власника. – Перед першим використанням на ви- робництві обов’язково прочитайте вказівки з техніки безпеки № 5.956-

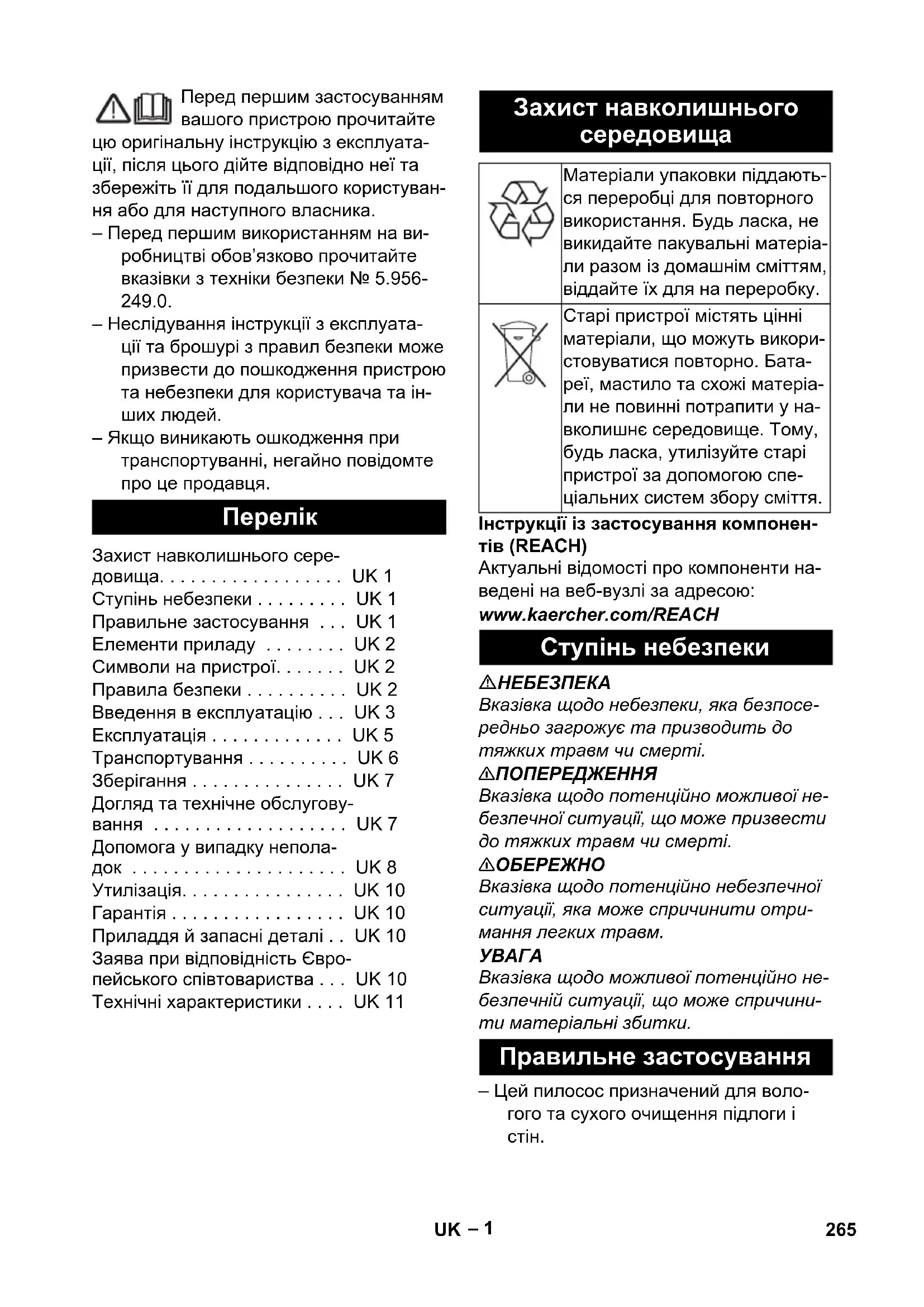

– Неслідування інструкції з експлуата- ції та брошурі з правил безпеки може призвести до пошкодження пристрою та небезпеки для користувача та ін-

– Якщо виникають ошкодження при транспортуванні, негайно повідомте про це продавця. Інструкції із застосування компонен- тів (REACH) Актуальні відомості про компоненти на- ведені на веб-вузлі за адресою: www.kaercher.com/REACH

Вказівка щодо небезпеки, яка безпосе- редньо загрожує та призводить до тяжких травм чи смерті. 몇 ПОПЕРЕДЖЕННЯ Вказівка щодо потенційно можливої не- безпечної ситуації, що може призвести до тяжких травм чи смерті.

Вказівка щодо потенційно небезпечної ситуації, яка може спричинити отри- мання легких травм.

Вказівка щодо можливої потенційно не- безпечній ситуації, що може спричини- ти матеріальні збитки. – Цей пилосос призначений для воло- гого та сухого очищення підлоги і

Захист навколишнього сере- довища. . . . . . . . . . . . . . . . . . UK 1 Ступінь небезпеки . . . . . . . . . UK 1 Правильне застосування . . . UK 1 Елементи приладу . . . . . . . . UK 2 Символи на пристрої. . . . . . . UK 2 Правила безпеки . . . . . . . . . . UK 2 Введення в експлуатацію . . . UK 3 Експлуатація . . . . . . . . . . . . . UK 5 Транспортування . . . . . . . . . . UK 6 Зберігання . . . . . . . . . . . . . . . UK 7 Догляд та технічне обслугову- вання . . . . . . . . . . . . . . . . . . . UK 7 Допомога у випадку непола- док . . . . . . . . . . . . . . . . . . . . . UK 8 Утилізація. . . . . . . . . . . . . . . . UK 10 Гарантія . . . . . . . . . . . . . . . . . UK 10 Приладдя й запасні деталі . . UK 10 Заява при відповідність Євро- пейського співтовариства . . . UK 10 Технічні характеристики . . . . UK 11 Захист навколишнього

Матеріали упаковки піддають- ся переробці для повторного використання. Будь ласка, не викидайте пакувальні матеріа- ли разом із домашнім сміттям, віддайте їх для на переробку. Старі пристрої містять цінні матеріали, що можуть викори- стовуватися повторно. Бата- реї, мастило та схожі матеріа- ли не повинні потрапити у на- вколишнє середовище. Тому, будь ласка, утилізуйте старі пристрої за допомогою спе- ціальних систем збору сміття. Ступінь небезпеки Правильне застосування 265UK– 2 – Пристрій підходить для відсмокту- вання сухого, незаймистого, шкідли- вого для здоров’я пилу на машинах та пристроях; клас чистоти M згідно EN 60 335–2–69. Обмеження: Не можна всмоктувати канцерогенні ре- човини окрім деревної тирси. – Цей пристрій придатний для проми- слового застосування, наприклад, в готелях, школах, лікарнях, на фабри- ках, у магазинах, офісах та орендних підприємствах. 1 Електроди 2 Усмоктувальний патрубок 3 Всмоктуючий шланг 4 Гачок для шланга 5 Фіксатор ручки (тільки NT 50/1) 6 Насадка для стиків 7 Отвір для випуску повітря, робоче по-

8 Гголовка всмоктування 9 Фіксація головки всмоктування 10 Захватний паз 11 Ємкість для бруду 12 Спрямовувальний валець 13 Ручка 14 Повітрозабирач, повітря для охолод- ження двигуна 15 Пробка 16 Сопло для полу 17 Всмоктувальня трубка 18 Упор для валізи для інструментів 19 Гумова муфта, що пригвинчується 20 Вушко 21 Кришка фільтра 22 Ручка 23 Регулятор сили всмоктування (без- ступінчасто) 24 Адаптер інструмента 25 Ручка (тільки NT 50/1) 26 Поворотний перемикач для попереч- ного розрізу всмоктувального шлангу 27 Шкала поперечного розрізу всмокту- вального шлангу. 28 Поворотний перемикач з регулюван- ням потужності всмоктування 29 Розетка 30 Тримач насадки для підлоги 31 Зливний шланг (тільки NT 50/1) 32 Тримач для всмоктувальної трубки 33 Гак для кабелю (тільки NT 50/1) 34 Всмоктувальне коліно 35 Мережевий кабель 36 Тримач для коліна (тільки NT 30/1, NT 40/1) 37 Рама фільтру 38 Складчастий фільтр (PES) 39 Очистка фільтра 40 Заводська табличка

– Якщо повітря, що виходить з при- строю, знову повертається до при- міщення, слід забезпечити достат- ній рівень вентиляції L у приміщенні.

щоб притримуватись граничних значень, об'ємна витра- та має складати максимум 50% приточного повітря (об'єм при- міщення V

x рівень повітряного об- міну L

). Без спеціальних вентиля- ційних заходів: L

Елементи приладу Символи на пристрої УВАГА: Цей прилад містить небезпеч- ний для здоров'я пил. Спорожнювання та технічне обслуговування, включаю- чи видалення пилозбірника, можуть ви- конувати тільки спеціалісти, що но- сять відповідні засоби індивідуального захисту. Не включати до повної уста- новки фільтрувальної системи та про- ведення перевірки функціонування контролю об'ємної витрати. Складчастий фільтр (PES) № замовлення 6.907-662.0 Складчастий фільтр (PTFE) № замовлення 6.907-455.0 Правила безпеки

266 UK– 3 – Використання приладу та речовин, що потрібні для роботи приладу, включаючи безпечну утилізацію ви- користаних матеріалів, може здій- снювати лише підготовлений пер- сонал зі спеціальним оснащенням. – Цей прилад містить шкідливий для здоров'я пил. Випорожнення та об- слуговування приладу, включаючи зняття резервуару для збору пилу, мають проводитись тільки спе-

у відповідному захисному

– Забороняється використання при- строю без повної системи фільтра-

– Необхідно слідувати правилам тех- ніки безпеки, які стосуються ма- теріалів, що всмоктуються. – Для безпечного положення при- строю задіяти стоянкове гальмо на напрямному ролику. У разі неактив- ного стоянкового гальма пристрій може безконтрольно почати руха-

У разі експлуатації пристрою без плоско- го складчастого фільтра пристрій авто- матично вимикається. Прилад дає змогу працювати в двох ре-

1 Всмоктування промислового пилу (без підключення до розетки) 2 Режим прибирання пилу (з викори- станням розетки) Підключіть шланг та згідно режиму прибирання використовуйте всмокту- вальні насадки або приєднайте до приладу, що викидає пил. 몇 ПОПЕРЕДЖЕННЯ Забороняється видалення складчасто- го фільтра під час роботи. 몇 ПОПЕРЕДЖЕННЯ Слід використовувати прилад з усіма фільтруючими елементами, інакше це призведе до пошкодження мотору всмоктування та небезпеки для здо- ров'я через підвищений вміст пилу. Якщо швидкість повітря падає нижче 20 м/с, лунає звуковий сигнал (перерив-

Вказівка: Звуковий сигнал спрацьовує при недостатньому тиску. Встановіть поворотний перемикач на правильний поперечний розріз шлан-

Звуковий сигнал (безперервний) лунає, якщо забитий фільтр охолоджувального

Дати пристрою охолонути. Очистити/ замінити фільтр охолоджувального

Завдяки заземленому з'єднувальному штуцеру видаляються статичні заряди. Таким чином, виключаються іскріння та враження струмом від електропровідно- го приладдя (входить в обсяг постачан-

– NT 30/1: Пристрій обладнано філь- трувальним пакетом із нетканого ма- теріалу з ковпачком, номер для за- мовлення 2.889-154.0 (5 штук). – NT 40/1, NT 50/1: Пристрій обладна- но фільтрувальним пакетом із нетка- ного матеріалу з ковпачком, номер для замовлення 2.889-155.0 (5 штук). – Прилад оснащений мішком для збо- ру відходів з кабельною стяжкою, № для замовлення 2.889-231.0 (10 штук). Захисні пристрої Контроль плоского складчастого

Введення в експлуатацію

Переривчастий звуковий сигнал Безперервний звуковий сигнал Система антистатик Пилосос для сухої очистки 267UK– 4 Вказівка: Цим прилад можна використо- вувати для збору всіх видів пилу до кла- су M. Використання мішків для пилу у пи- лозбирачах (номер для замовлення дивіться у розділі "Фільтрувальні систе- ми") необхідне згідно закону. Вказівка: Пристрій використовується як промисловий пилосос для всмоктування та як очищувач нестаціонарних підпри- ємств для всмоктування сухого негорю- чого пилу максимально допустима кон- центрація якого не перевищує 0,1 мг/м

– Для дрібного пилу додатково пови- нен використовуватися фільтруваль- ний пакет з нетканого матеріалу або мішок для збору відходів.

Висвободіть та зніміть всмоктуючу

Надягти фільтрувальний пакет з не- тканого матеріалу. Встановіть та зафіксуйте всмоктуючу

Висвободіть та зніміть всмоктуючу

Встановити мішок для збору відходів. Надіти мішок для збору відходів на

Потрібно слідкувати, щоб маркуваль- ні лінії знаходились усередині резер- вуара, а обидва вентиляційних отвори були розташовані на задній стінці резервуара. Встановіть та зафіксуйте всмоктуючу

В режимі вологого прибирання заборо- няється всмоктування небезпечного для здоров'я пилу.

Зняти щітки. Встановити гумові губки.

Вставити пробку у всмоктувальний

Закрутіть до упору пробку.

Висвободіть та зніміть всмоктуючу

Витягти фільтрувальний пакет із не- тканого матеріал, потягнувши догори. Герметично фільтрувальний пакет із нетканого матеріал ковпачком. Використаний фільтрувальний пакет з нетканого матеріалу утилізувати відповідно до діючих приписань. Встановіть та зафіксуйте всмоктуючу

– При всмоктуванні вологого забруд- нення фільтрувальний пакет з нетка- ного матеріалу завжди знімати.

Висвободіть та зніміть всмоктуючу

Глибоко засунути мішок для збору

Герметично закрити мішок для збору відходів нижче отвору за допомогою кабельної стяжки. Витягти мішок для збору відходів Утилізувати мішок для збору відходів відповідно до діючих приписань. Встановіть та зафіксуйте всмоктуючу

– При всмоктуванні вологого забруд- нення завжди слід знімати мішок для збору відходів. Встановлення фільтрувального пакету з нетканого матеріалу. Вставити мішок для збору відходів Вологе прибирання Установка гумових губок Закрити всмоктувальний отвір Зняття фільтрувального пакету з нетканого матеріалу. Витягти мішок для збору відходів 268 UK– 5 Тільки NT 50/1:

Злити забруднену воду через злив-

– При засмоктуванні вологого бруду форсункою для чищення оббивки або стиків, а також у тих випадках, коли з резервуара переважно відка- чується вода, рекомендується від- ключення функції «Автоматичне чи- щення фільтра». – При досягненні максимального рівня рідини прилад автоматично відклю-

– Під час роботи з непровідними рі- динами (наприклад, рідина для охолодження при свердлінні, ма- сла та жири), при наповненні ре- зервуара прилад не відключаєть- ся. Рівень заповнення повинен по- стійно контролюватися, а з резер- вуара необхідно вчасно видаляти його вміст. – Після завершення чищення у волого- му режимі: Виконати чищення склад- частого фільтру за допомогою систе- ми для чищення фільтру. Електроди очистити за допомогою щітки. Резер- вуар очистити за допомогою волого- го рушника та висушити.

Всмоктувальний шланг оснащений пру- жинною системою. Дозволяється під- ключення усіх елементів додаткового обладнання з номінальним діаметром 35

Вставте штепсельну вилку. Встановити потрібну програму за до- помогою поворотного перемикача.

Небезпека отримання травм та уш- коджень! Ця розетка призначена ви- ключно для прямого підключення елек- троінструментів до пилососа. Інше ви- користання розетки не допускається. Вставити штепсель електроінстру- менту в пилосос. Пилосос знаходиться в режимі очіку-

Ввімкнути прилад за допомогою по- воротного перемикача. Вказівка: Пилосос вмикається і вими- кається електричним інструментом авто-

Вказівка: Запізнення розгону пилососу становить до 0,5 секунди, час роботи за інерцією - до 15 секунд. Вказівка: Споживана потужність елек- тричних інструментів зазначена в розділі "Технічні дані". Злити забруднену воду Загальні положення Пружинний контакт Експлуатація Поворотний перемикач Прилад ВИМКН – Прилад ВМКН – Автоматичне очищення фільтру: ВИМК. – Налаштування потужності всмоктування (мін.-макс.) – Прилад ВМКН – Автоматичне очищення фільтру: УВІМК. – Налаштування потужності всмоктування (мін.-макс.) (eco = режим заощаджен- ня енергії) Ввімкнення пристрою Використання електроінструментів 269UK– 6

Зняти коліно на всмоктувальному

Встановити на всмоктувальному шлангу адаптер для інструментів.

Підключити адаптер до електроін-

Вказівка: Необхідні різні поперечні розрізи всмоктувального шлангу, щоб зробити можливим приєднання до різьби

На поворотному перемикачі встано- вити мінімальний рівень потоку по- вітря для поперечного розрізу всмок- тувального шлангу. Шкала відображає поперечний розріз всмоктувального шлангу. Вказівка: Для користуванням приладом як очищувачем нестаціонарних підпри- ємств (прилад ввімкнутий в розетку) по- трібно налаштувати вмонтований контр- ольний пристрій на увімкнутому приладі (генератор пилу). Це означає, що при не- повному поглинанні пилу при необхідній об'ємній витраті 20 м/с користувач буде попереджений про це. Пристрій оснащений спеціальною фун- кцією очищення фільтру, яка особливо ефективна під час роботи з дрібним пи- лом. При цьому плоский складчастий фільтр шляхом пневматичного удару ав- томатично очищується кожні 7,5/15/60 секунд (залежно від використання) (пульсуючий звук). Установить поворотний перемикач на програму 2 (TACT AUTO).

Інтенсивне очищення (у разі особли- во сильного забруднення фільтра): Встановити поворотний перемикач на програму 2, закрити рукою всмок- тувальну трубку чи коліно та дочека- тись автоматичного очищення філь- тра (кожні 15 секунд). Вимкнути прилад за допомогою пово- ротного перемикача. Вітягніть мережеву штепсельну вилку. Випорожнити резервуар. Очистити прилад зовні та всередині за допомогою пилососа та протерти його вологим рушником. Тільки NT 50/1: Послабити фіксатор ручки та відрегу-

Зберігати всмоктувальний шланг і мережевий шнур, як вказано на ма-

Зберігайте пристрій у сухому при- міщенні та захищайте від недозволе- ного використання.

Небезпека отримання травм та уш- коджень! При транспортуванні слід звернути увагу на вагу пристрою. Закрити всмоктувальний отвір, див. Чищення в вологому режимі. Вийняти всмоктувальну трубку з на- садкою для підлоги із тримача. Для перенесення пристрою його необхід- но брати за рукоятку та всмоктуваль- ну трубку, не за буксирну скобу. При перевезенні апарату в транспор- тних засобах слід враховувати міс- цеві діючі державні норми, направ- лені на захист від ковзання та пере-

Автоматичне очищення фільтра Вимкнути пристрій Після кожного використання Скласти/розкласти тягову ручку Зберігати пристрій Транспортування 270 UK– 7

Небезпека отримання травм та уш- коджень! При зберіганні звернути увагу на вагу пристрою. Цей прилад має зберігатися лише у вну- трішніх приміщеннях.

До проведення будь-яких робіт слід ви- мкнути пристрій та витягнути ште-

Машини для збору пилу є пристроями забезпечення безпеки для запобігання або усунення небезпеки відповідно до BGV A1. – Для проведення обслуговування при- строю користувачем, його слід розі- брати, прочистити та провести об- слуговування, якщо це можливо ви- конати, не створюючи небезпеки для обслуговуючого персоналу або інших людей. Слід застосувати засоби без- пеки щодо обеззараження перед роз- бором пристрою. Забезпечити місце- ву фільтрацію примусової витяжної вентиляції у місці, де проводиться розбирання пристрою, а також очист- ку місця обслуговування та достатній захист персоналу. – Зовнішню частину пристрою слід зне- заразити шляхом використання всмоктуючих приладів та протерти, або обробити ущільнюючим засобом до того, як його буде винесено з не- безпечної зони. Усі частини приладу слід розцінювати забрудненими пі- сля того, як прилад було винесено з небезпечної зони. Необхідно ужити всі заходи щоб уникнути розповсюд- ження пилу. – При проведені обслуговування або ремонту приладу усі забруднені де- талі, які неможливо очистити належ- ним чином, слід викинути. Такі пред- мети мають бути поміщені у непро- никні мішки та утилізовані у відповід- ності до розпоряджень щодо утилізації таких відходів. – При транспортуванні та технічному обслуговуванні пристрою всмокту- вальний отвір має бути закритим

постійно слідувати правилам без- пеки для запобігання небезпеки. Це оз- начає, що слід принаймні один раз на рік виробник або його представник має пе- ревіряти технічну безпеку роботи при- ладу, наприклад, герметичність прила- ду, пошкодження фільтра, робота контрольних приладів.

Небезпека ушкодження! Не використо- вувати засоби для чищення с вмістом

– Прості роботи з технічного обслуго- вування та догляду Ви можете вико- нувати самостійно. – Зовнішню поверхню приладу та вну- трішню сторону резервуару слід регу- лярно протирати вологою ганчіркою.

Існує небезпека, викликана шкідливим для здоров'я пилом. В ході проведення технічного обслуговування приладу (наприклад, заміна фільтру) слід одяга- ти респіратор Р2 або вищого ступеня захисту та захисний одяг.

Відкрити кришку фільтра. Витягнути раму фільтра. Витягнути складчастий фільтр. Використаний плоский складчастий фільтр утилізувати відповідно до за- конодавчих положень. Видаліть бруд зі сторони подачі чи- стого повітря.

Догляд та технічне обслуговування Заміна складчастого фільтра 271UK– 8 Встановіть новий складчастий

Під час встановлення слідкувати за тим, щоб плоский складчастий фільтр з усіх боків був урівень з кромкою. Вставити раму фільтра. Закрити кришку фільтра так, щоб було чути щиглик.

Закрити всмоктувальний отвір, див. Чищення в вологому режимі.

Висвободіть та зніміть всмоктуючу

Витягти фільтрувальний пакет із не- тканого матеріал, потягнувши догори. Герметично фільтрувальний пакет із нетканого матеріал ковпачком. Використаний фільтрувальний пакет з нетканого матеріалу утилізувати відповідно до діючих приписань. Надягти новий фільтрувальний пакет з нетканого матеріалу. Встановіть та зафіксуйте всмоктуючу

Висвободіть та зніміть всмоктуючу

Глибоко засунути мішок для збору

Герметично закрити мішок для збору відходів нижче отвору за допомогою кабельної стяжки. Витягти мішок для збору відходів Утилізувати мішок для збору відходів відповідно до діючих приписань. Встановити новий мішок для збору

Надіти мішок для збору відходів на

Потрібно слідкувати, щоб маркуваль- ні лінії знаходились усередині резер- вуара, а обидва вентиляційних отвори були розташовані на задній стінці резервуара. Встановіть та зафіксуйте всмоктуючу

Дайте пристрою охолонути. За допомогою викрутки розблокувати та відкинути заслінки охолоджуваль- ного повітря. Очистити (за допомогою пилососа, промити) або замінити фільтр охо- лоджувального повітря. Закрити і зафіксувати заслінки охо- лоджувального повітря. Висвободіть та зніміть всмоктуючу

Електроди очистити за допомогою

Встановіть та зафіксуйте всмоктуючу

До проведення будь-яких робіт

мкнути пристрій та витягнути ште-

Вказівка: В разі виникнення неполадки (напр., розрив фільтру) пристрій слід не- гайно вимкнути. Перед повторним вико- ристанням неполадки повинні бути усу-

Замініть фільтрувальний пакет з нетканого матеріалу/мішок для збору відходів Закрити всмоктувальний отвір Заміна фільтрувального пакету з нетканого матеріалу Замінити мішок для збору відходів Очищення/заміна фільтра охолоджувального повітря Очистити електроди Допомога у випадку

272 UK– 9 Перевірити штепсельну розетку та за- побіжник системи електроживлення. Перевірити мережний кабель, штеп- сельну вилку, електроди та штеп- сельну розетку пристрою. Включіть пристрій. Випорожнити резервуар. Встановити складчастий фільтр. Вимкнути прилад і почекати 5 секунд, після чого знову увімкнути прилад. Очистити електроди, а також простір між електродами за допомогою щітки. Видалити сміття з всмоктувального сопла, всмоктувальної трубки, всмок- тувального шланга або складчастого

Замінити заповнений фільтруваль- ний пакет з нетканого матеріалу. Замінити заповнений мішок для збо- ру відходів. Правильно зафіксувати кришка філь-

Замініть складчастий фільтр. Тільки NT 50/1: Перевірити зливний шланг на герме-

Перевірити правильність встанов- лення складчастого фільтру або вне- сти виправлення. Замініть складчастий фільтр. Очистити електроди, а також простір між електродами за допомогою щітки. При роботі з непровідною рідиною слід постійно контролювати рівень заповнення. Встановіть поворотний перемикач на правильний поперечний розріз шлан-

При повному фільтрі-пакеті та пере- вищенні середньої об'ємної витрати фільтр необхідно замінити. При заповненому мішку для збору відходів та перевищенні середньої об'ємної витрати, фільтр необхідно

Замініть складчастий фільтр. Дати пристрою охолонути. Очистити/ замінити фільтр охолоджувального

Всмоктувальний шланг не підключе-

Звернутися до служби підтримки ко- ристувачів. Звернутися до служби підтримки ко- ристувачів. Якщо пошкодження не можна усуну- ти, необхідно перевірити пристрій у службі обслуговування клієнтів. Всмоктувальна турбіна не працює Всмоктувальна турбіна відключається Після спустошення бака всмоктувальна турбіна не запускається Знизилась сила всмоктування При всмоктуванні виходить пил Автоматичне відключення (чищення у вологому режимі) не

Лунає переривчастий звуковий

Лунає безперервний звуковий

Не виконується автоматичне чищення фільтра Автоматичне чищення фільтра не вимикається Автоматичне чищення фільтра не

Служба підтримки користувачів 273UK– 10 Згідно з законними нормами прилад утилізується після закінчення строку ви- користання. У кожній країні діють умови гарантії, на- даної відповідною фірмою-продавцем. Неполадки в роботі пристрою ми усуває- мо безкоштовно протягом терміну дії га- рантії, якщо вони викликані браком ма- теріалу чи помилками виготовлення. У випадку чинної гарантії звертіться до продавця чи в найближчий авторизова- ний сервісний центр з документальним підтвердженням покупки. Слід використовувати лише оригінальні комплектуючі та оригінальні запасні де- талі, тому що саме вони гарантують без- печну та безперебійну експлуатацію

Інформація щодо комплектуючих та за- пасних деталей міститься на сайті www.kaercher.com. Цим ми повідомляємо, що нижче зазна- чена машина на основі своєї конструкції та конструктивного виконання, а також у випущеної у продаж моделі, відповідає спеціальним основним вимогам щодо безпеки та захисту здоров'я представле- них нижче директив ЄС. У випадку неуз- годженої з нами зміни машини ця заява втрачає свою силу. 5.966-337 Ті, хто підписалися діють за запитом та дорученням керівництва. уповноважений по документації: S. Reiser Alfred Kaercher GmbH & Co. KG Alfred-Kaercher-Str. 28 - 40 71364 Winnenden (Germany) Тел.: +49 7195 14-0 Факс: +49 7195 14-2212 Winnenden, 2017/01/01

Приладдя й запасні деталі Заява при відповідність Європейського співтовариства Продукт: Пилосос для сухого та во- логого всмоктування Тип: 1.148-xxx Відповідна директива ЄС 2006/42/ЄС (+2009/127/ЄС) 2014/30/EU 2011/65/ЄС Прикладні гармонізуючі норми EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 2015 EN 60335–1 EN 60335–2–69 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 62233: 2008 EN 50581 Запропоновані національні норми

Chief Executive Officer Head of Approbation 274 UK– 11 Технічні характеристики NT 30/1 Tact Te M NT 40/1 Tact Te M NT 50/1 Tact Te M Номінальна напруга В 220-240 AU: 240 220-240 AU: 240 220-240 AU: 240 Частота Гц 1~ 50-60 1~ 50-60 1~ 50-60 Макс. потужність Вт 1380 1380 1380 Номінальна потужність Вт 1200 1200 1200 Місткість резервуару l 31 39 51 Об'єм заповнення рідини l 17 24 35 Кількість повітря (макс.) м

/ч 143 143 143 Нижній тиск (макс.) кПа

23,7 (237) 23,7 (237) 23,7 (237) Споживана потужність електрич- них інструментів Вт EU: 100-2200 GB: 100-1800 CH: 100-1100 AU: 100-1200 EU: 100-2200 GB: 100-1800 CH: 100-1100 AU: 100-1200 EU: 100-2200 GB: 100-1800 CH: 100-1100 AU: 100-1200 Площа складчастого фільтру м

0,6 0,6 0,6 Ступінь захисту -- IPX4 IPX4 IPX4 Клас захисту --III Діаметр всмоктувального шлан-

мм 35 35 35 Довжина всмоктувального

м 4,0 4,0 4,0 Довжина x ширина x висота мм 560 x 370 x

Типова робоча вага кг 14,2 15,1 19,0 Значення встановлено згідно стандарту EN 60335-2-69 Рівень шуму L

дБ(А) 69 68 68 Небезпека K

дБ(А)222 Значення вібрації рука-плече м/с

<2,5 <2,5 <2,5 Небезпека K м/с

№ деталі Довжина ка-
