ПОСІБНИК КОРИСТУВАЧА BGC3U330 BOSCH

Інс аціїтасплуукція з ектрІнс bg кУ требаазания за упок24

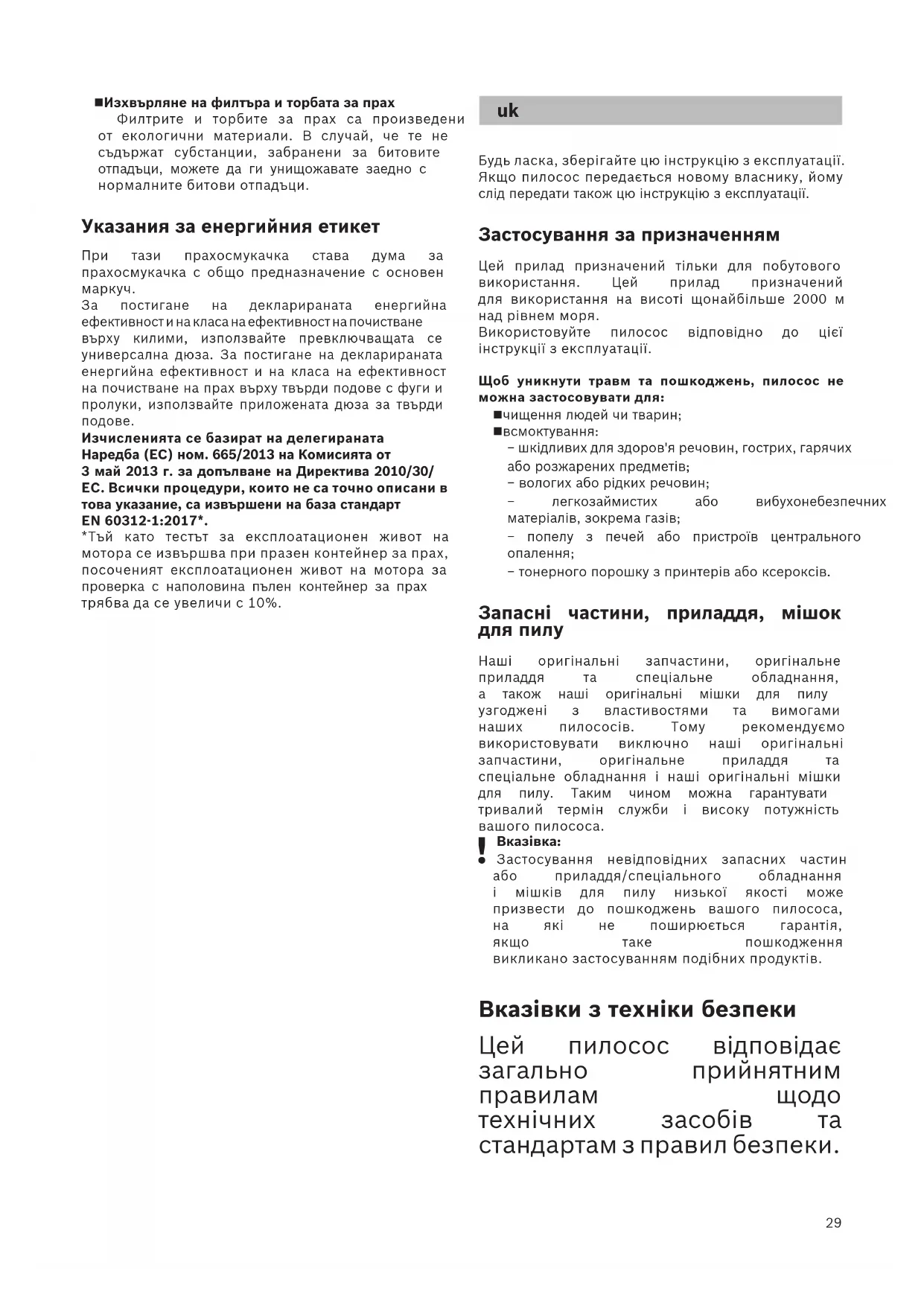

Будь ласка, зберігайте цю інструкцію з експлуатації. Якщо пилосос передається новому власнику, йому слід передати також цю інструкцію з експлуатації. Застосування за призначенням Цей прилад призначений тільки для побутового використання. Цей прилад призначений для використання на висоті щонайбільше 2000 м над рівнем моря. Використовуйте пилосос відповідно до цієї інструкції з експлуатації. Щоб уникнути травм та пошкоджень, пилосос не можна застосовувати для: чищення людей чи тварин; всмоктування: − шкідливих для здоров'я речовин, гострих, гарячих або розжарених предметів; − вологих або рідких речовин; − легкозаймистих або вибухонебезпечних матеріалів, зокрема газів; − попелу з печей або пристроїв центрального

− тонерного порошку з принтерів або ксероксів. Запасні частини, приладдя, мішок

Наші оригінальні запчастини, оригінальне приладдя та спеціальне обладнання, а також наші оригінальні мішки для пилу узгоджені з властивостями та вимогами наших пилососів. Тому рекомендуємо використовувати виключно наші оригінальні запчастини, оригінальне приладдя та спеціальне обладнання і наші оригінальні мішки для пилу. Таким чином можна гарантувати тривалий термін служби і високу потужність вашого пилососа.

Застосування невідповідних запасних частин або приладдя/спеціального обладнання і мішків для пилу низької якості може призвести до пошкоджень вашого пилососа, на які не поширюється гарантія, якщо таке пошкодження викликано застосуванням подібних продуктів. Вказівки з техніки безпеки Цей пилосос відповідає загально прийнятним правилам щодо технічних засобів та стандартам з правил безпеки.30 Діти до 8 років, особи з фізичними чи розумовими вадами або особи, які не мають достатнього досвіду та знань, можуть користуватися приладом лише під наглядом або якщо вони навчені правильному користуванню пилососом та усвідомлюють можливі

Дітям заборонено гратися з

Дітям забороняється без нагляду проводити очищення або обслуговування приладу. Пластикові пакети та фольгу необхідно зберігати й утилізовувати поза досяжністю маленьких

>= Небезпека задихнутись! Правильне використання Підключення пилососа до електромережі та його експлуатація повинна здійснюватись тільки відповідно до даних паспортної таблички. Ніколи не використовуйте пилосос без пилозбірника чи контейнера для пилу, захисного та випускного

>= Прилад може бути пошкоджено! Не підносьте всмоктувальну насадку і трубку до

>= Це може призвести до травмування! Прибираючи сходи, завжди розташовуйте прилад нижче від себе. Заборонено переносити або пересувати пилосос за кабель живлення чи шланг. Якщо підключення до мережі цього приладу пошкоджене, його повинен замінити виробник, сервісна служба або кваліфікована особа. При тривалості експлуатації більше 30 хвилин кабель електроживлення необхідно повністю

При від'єднанні від мережі ніколи не тягніть за кабель живлення, тримайте його тільки за вилку. Слідкуйте, щоб кабель живлення не перегинався через гострі краї та не затискався. Перед автоматичним змотуванням кабелю електроживлення переконайтеся в тому, що його штекер не чіпляється за людей, частини тіла, тварин чи інші об'єкти. Прокладіть кабель живлення за допомогою штепсельної вилки. Перед будь-якими роботами з технічного обслуговування пилососа від'єднуйте його від електромережі. Не використовуйте несправний пилосос. При виявленні несправності від'єднайте пилосос від електромережі. Для запобігання можливій небезпеці, ремонт та заміну запчастин пилососа повинен здійснювати лише сертифікований технічний персонал. Пилосос слід захищати від впливу несприятливих кліматичних умов, вологи, джерел тепла. Фільтри та пилозбірники (мішок для пилу, захисний фільтр двигуна, випускний фільтр тощо) не повинні вступати в контакт із легкозаймистими або спиртовмісними сполуками. Пилосос не призначений для використання при будівельних роботах. >= Збирання будівельного сміття може призвести до пошкодження пилососа. Після закінчення експлуатації вимкніть прилад і змотайте кабель електроживлення. Прилад, що відпрацював свій строк експлуатації, приведіть в неробочий стан і передайте для належної утилізації.

Пилосос слід вмикати тільки в розетку зі встановленим запобіжником не менш як на 16 А. Якщо запобіжник спрацьовує одразу після увімкнення пилососа, це може означати, що до цієї мережі приєднані ще якісь електроприлади з високою споживаною потужністю. Щоб попередити спрацьовування запобіжника, вмикайте прилад на мінімальну потужність, а потім поступово збільшуйте її. Peкoмeндaцiї з yтилiзaцiї

Пакування захищає пилосос від пошкодження під час транспортування. Вона виготовлена з екологічно чистих матеріалів та може перероблюватися. Непотрібні пакувальні матеріали здайте в пункт приймання вторсировини. Відпрацьовані прилади Старі прилади містять ще багато цінних матеріалів. Тому прилад, строк експлуатації якого закінчився, слід здати на спеціальний пункт приймання для подальшої переробки. За роз'яс-неннями щодо утилізації звертайтесь до місцевих компетентних органів.31

\]KL*2=S wem]Zr.06.e.Zf.e77k7mb2[evee.-04[/-4e7-/433.0.Y4 723[33]7Yq13]34723[33]7Y07Yf.-c5243.34-c53cf]Y7ZbZ 5.i.0.Z6.34Z. r.-4Y4` abq7Y7 `40.Y f. nc5]Z-] `] Ztf 43-4h7i. Z.-4g.34Zi. e7Y7Z7Y37 `4546 5.67Z.-4645 d1ff.i.Zi1k61kc0]Y ^*YGUX*K=QG=XR<EF<G<2T j] -c53cf]Y7Z -[qZ427ZbZ -7ZbZ6bk d7ei707YbZ7 f. -./012.345042 67ii.0.Y4Z. ]em]Zi]Y j] g4/75 i4r.Y0.Y4Z. d7Ykb 6.3]04ee.-i7kbe7Zi4r.Y0.Y4Z. Z.57Y.- [-6.04 c07Z f. e7 g4/75bZ4k0.6.3440.`7m0b-.0467- 706bkf.cZi7Ze7Y7Z7`40.g.2 -./012.0.Y4 7Z076bk J e7kbZi7Z [-4`7Y.Z ]k7d07Y -.Y.vZi.Z f. v5424 d13]Y7 67042 3[Z 3cY f. e7 .d04 q13]34ee.-0.Y. Утилізація фільтрів та мішків для пилу Фільтри та мішки для пилу виготовлені з екологічно чистих матеріалів. Вони можуть утилізовуватись як побутове сміття, якщо в них не містяться недопустимі для цього речовини. Вказівки щодо наклейки з інформацією про енергоспоживання Цей пилосос є універсальним пилососом з основним шлангом.Для досягнення заявленого енергоспоживання та класу чищення на килимових поверхнях, використовуйте універсальну насадку, що перемикається. Для досягнення заявленого енергоспоживання та класу чищення та найкращого видалення пилу з твердих поверхонь в місцях стиків та щілинах, використовуйте насадку для підлоги, що входить до комплекту.Розрахунки засновані на делегованомурегламенті відповідної Комісії № 665/2013 3 травня 2013 р., що доповнює Директиву 2010/30ЄС.Всі процедури, не описані в цій інструкції, були виконані на основі стандартуEN 60312-1:2017*.*Оскільки тест на термін експлуатації двигуна виконується, коли контейнер для пилу порожній, зазначений термін експлуатації для напівзаповненого контейнера для пилу потрібно збільшити на 10%.32 f. e7 -.gY1`. f. e7 `4042 a7-bk676750bmb /7007YbZi7 i7 43-4h7i.c0]Z7`40.Y wk7d07Y g4/7507 ceZ7e7 `406.50.Y _.6450.6. f. 43-4h7i.a4Z4Z -[qZ424 `7qbkb Z.57Y.- c0]Z67 e7Z ]k7d07Y -.Y.vZi.Z e[Y4Z. e[-4Y40.`406.5 \073-42 -cY`707Y f. nc0[-40[Z0.Y 24a42 ]k7d07Yi7Z 2.Z7Yi7 37q07Z670bf.-]007Zb0670bibY >= jcm]067-./012.34f7Y D<EF<E<HEIHJ=KL=M<F* _c53cf]Y7ZbZtf-7`0c3]Z7.373.Z`4Y0.ki4Y4Zf.4k.370bZ x[a`4Yf7q--c5243.34-c5-]-7g7mb6c-cYdcY]e]g]3]f. 1h1Y6.v0-[Y4c067i7Z3cf]Y67ebZ >= y4/755.i.0.Z.`40.Y x[a `4Y f7q- `7kbZ e7qbZ0bmbZi7 ]g0]d f. `cY] 40. 3cf]Y67ebZ >= z7Y707Z67-./012.346tfg]ii]Y \400.2.Zi.3cf]Y675767Zbg4/7543-4h7i.a4Z4Z7k7mb3bZi7 e[Y0.k6.04i4Y

Ми раді, що ви обрали пилосос серії Relayy`y від Bosch. Цю інструкцію з експлуатації було складено для різних моделей Relayy`y. Тому може статися, що не всі описані устаткування та функції стосуються вашої моделі. Щоб досягти найкращих результатів прибирання, рекомендуємо застосовувати лише оригінальне приладдя від Bosch, що було спеціально розроблено для вашого

Будь ласка, зберігайте цю інструкцію з експлуатації. Якщо пилосос передається новому власнику, йому слід передати також цю інструкцію з експлуатації. Розгорніть сторінки з малюнками! Загальні характеристики пилососа 1 Насадка для підлоги з перемикачем* (насадка з тією ж функціональністю ззовні може відрізнятися від зображеної на малюнку) 2 Трубка телескопічна з пересувною кнопкою і без адаптера для приладдя* 3 Трубка телескопічна зі зсувною манжетою та адаптером для приладдя* 4 Всмоктувальний шланг 5 Ручка 6 Пористий фільтр 7 Кріплення на нижньому боці пилососа для паркування між прибираннями 8 Кришка випускного фільтру 9 Кабель живлення 10 Кришка приладу 11 Кришка Пористий фільтр 12 Вимикач з електронним регулятором потужності всмоктування 13 Контрольна індикація фільтра (функція «Sensor Control»)* 14 Контейнер для пилу 15 Фіксатори для паркування на нижньому боці

16 Захисна панель фільтрувальної сітки для волокон 17 Насадка Profi для м'яких меблів* 18 Насадка Profi для щілин* 19 Тримач для насадок* 20 Насадка для м'яких меблів 21 Насадка для щілин 22 Щітка (для встановлення на насадку для м'яких

23 Насадка для свердління* 24 Насадка для твердої підлоги* 25 Насадка для твердої підлоги* Запасні частини та спеціальне

A Насадка для твердої підлоги BBZ123HD Для чищення гладенької підлоги (паркет, плитка, теракота...) B Насадка для твердої підлоги BBZ124HD

Із двома очищувальними валиками, що обертаються Для догляду за цінними твердими покриттями та кращого всмоктування грубого сміття. Перед першим використанням

Вставте ручку на шланг і зафіксуйте її. Підготовка до роботи

Вставте штуцер всмоктувального шланга в гніздо пилозбірника приладу до чутного звуку фіксації.

a) Телескопічна трубка без адаптера для приладдя: Вставте ручку в телескопічну трубку. b) Телескопічна трубка з адаптером для приладдя: Вставте ручку в телескопічну трубку, щоб спрацював фіксатор.

a) Насадка без адаптера для приладдя: Вставте телескопічну трубку в патрубок насадки для підлоги. b) Насадка з адаптером для приладдя: Вставте телескопічну трубку в патрубок насадки для підлоги до фіксації.

Натиснувши на пересувну кнопку або зсувну манжету в напрямку, показаному стрілкою, розблокуйте телескопічну трубку та встановіть бажану довжину. Відстань пересування на килимі при повністю витягнутій телескопічній трубці

• залежно від комплектації98

a) Встановіть тримач для насадок у телескопічну трубку в бажаній позиції. b) Встановіть у тримач насадку для м'яких меблів з щіткою та насадку для щілин зверху або знизу легким натисканням.

Візьміть шнур живлення за вилку, витягніть на потрібну довжину та вставте вилку в розетку.

Пилосос вмикається і вимикається натисканням на кнопку увімкнення/вимкнення. Регулювання потужності всмоктування

Повертанням регулювальної кнопки можна плавно встановити потрібну потужність всмоктування. Режим слабкого всмоктування >= Для прибирання легкоушкоджуваних матеріалів, наприклад, делікатних м'яких меблів, гардин

Режим середньої потужності всмоктування >= Для щоденного чищення при незначних забрудненнях. Режим потужного всмоктування >= Для чищення сильно забрудненого килимового покриття, твердої підлоги та при стійкому забрудненні.

Покриття насадки для підлоги зношується залежно від властивостей вашої твердої підлоги (наприклад, шорстка, фактурна плитка). Тому вам потрібно регулярно перевіряти підошву насадки. Зношена нижня частина насадки з гострими краями може пошкодити легкоушкоджувану тверду підлогу, наприклад, паркет або лінолеум. Виробник не відповідатиме за можливі збитки від пошкоджень внаслідок зношеної насадки для

Регулювання насадки для підлоги з перемикачем: для килимів та килимових покриттів => для твердої підлоги або паркету => Якщо необхідно зібрати пилососом крупне сміття, стежте, щоб всмоктування відбувалося поступово та обережно, щоб не забився всмоктувальний канал насадки. За необхідності потрібно трохи підняти насадку, щоб частки бруду всмоктувались краще. Чищення з додатковим обладнанням

11* Вставте ручку або трубку в потрібну насадку: a) Вузька насадка: для чищення щілин, кутів тощо. b) Насадка для м'яких меблів: для чищення м'яких меблів, портьєр тощо. c) Насадка для м'яких меблів з установленою щіткою: для чищення віконних рам, шаф, профілів тощо. Після використання знову встановіть у тримач насадки для щілин та для м'яких меблів. d) Насадка Profi для щілин Надзвичайно довга насадка для щілин для очищення щілин, кутів та вузьких просторових проміжків, наприклад, в автомобілі. e) Насадка Profi для м'яких меблів Для легкого та ретельного чищення м'яких меблів, портьєр тощо. Очистити насадку Profi для м'яких меблів можна просто ручкою пилососа, увімкнувши всмоктування. f) Насадка для твердої підлоги для чищення твердого покриття (плитки, паркету тощо) Очищення насадки для твердої підлоги

12* a) Насадку слід очищати всмоктуванням знизу. b) Розріжте ножицями нитки та волосся, що намотались на щітку, та зберіть їх всмоктуванням. Насадка для прибирання пилу під час свердління

13* a) Закріпіть насадку для прибирання пилу під час свердління на ручці та приставте до стіни так, щоб місце свердління опинилося прямо навпроти отвору на насадці. b) Встановіть найменшу потужність всмоктування та увімкніть пилосос. c) Насадка для прибирання пилу під час свердління триматиметься на місці завдяки силі всмоктування. Аби насадка для свердління міцно трималася, можливо доведеться збільшити потужність, це залежить від якості поверхні стіни. Під час прибирання пилу під час свердління увесь дрібний пил всмоктуватиметься.

Під час коротких перерв у роботі можна користуватися кріпленням для паркування, яке знаходиться на зворотному боці пилососа.

Після вимкнення пилососа вставте гачок насадки для підлоги у кріплення для паркування.

Прибираючи сходи, завжди розташовуйте прилад внизу перед сходами. Якщо цього недостатньо, пилосос можна перенести за ручку для транспортування.

• залежно від комплектації99 Після прибирання

Витягніть кабель живлення.

Злегка потягніть за кабель живлення та відпустіть його (він автоматично змотається).

Натиснувши на рухому кнопку в напрямку, показаному стрілкою, розблокуйте телескопічну трубку та складіть її.

Для зберігання пилососа можна використовувати фіксатори для паркування, які знаходяться на нижньому боці пилососа. a) Поставте прилад вертикально, взявшись за шланг або ручку контейнера для пилу. b) Вставте насадку для підлоги гачком у фіксатори для паркування.

Щоб вийняти всмоктувальний шланг, натисніть одночасно на обидві фіксуючі защіпки та витягніть шланг із гнізда пилозбірника.

20* a) Телескопічна трубка без адаптера для приладдя: Д л я від' є д на н н я тр о хи п р о ве р ні т ь р у чк у т а в и т я гн і т ь із телескопічної трубки. b) Телескопічна трубка з адаптером для приладдя: Для від'єднання натисніть на розблокувальну муфту на телескопічній трубці та витягніть трубку

21* a) Насадка без адаптера для приладдя: Для від'єднання трохи проверніть телескопічну трубку та витягніть її з насадки для підлоги. b) Насадка з адаптером для приладдя: Для від'єднання натисніть на розблокувальну муфту та витягніть телескопічну трубку з насадки для підлоги. Очищення та догляд Спорожніть контейнер для пилу

Для досягнення кращих результатів бажано спорожнювати контейнер після кожного прибирання, у будь-якому випадку — одразу, коли пил хоча б в одній точці контейнера досягне маркування.

Контейнер для пилу можна виймати, лише коли прилад знаходиться в горизонтальному положенні. Тому, перш ніж натиснути на педаль розблокування, поставте пилосос на підлогу.

a) Натисніть на педаль розблокування й витягніть за ручку контейнер для пилу. b) Зніміть кришку з контейнера для пилу та спорожніть його. c) Встановіть кришку на контейнер для пилу. d) Видаліть бруд, який міг накопичитись біля вихідного отвору. e) Вставте контейнер для пилу в пилосос та зафіксуйте з характерним клацанням. Обслуговування системи відведення пилу Ваш прилад обладнаний індикатором «Sensor Con- trol». Ця функція забезпечує постійний контроль над оптимальним рівнем потужності під час роботи пилососа.

Індикатор (синє кільце) блимає червоним, якщо потрібно очистити фільтр контейнера для пилу. Пилосос автоматично перемикається на найнижчу ступінь потужності. Чищення пористого фільтру Вимкніть прилад.

a) Потягніть за важіль-заскочку та відкрийте кришку пористого фільтру. b) Вийміть касетний фільтр з пористим фільтром, потягнувши за спеціальні вушка. c) Вийміть пористий фільтр з касетного фільтру і витрусіть обидві частини. d) При сильному забрудненні потрібно промити пористий і касетний фільтри під проточною водою.Виріб можна додатково прати при макс. 30°C в делікатному режимі і при найменшому числі обертів віджимання у пральній машині. ПОРАДА: для захисту решти білизни періть фільтр-систему у спеціальному мішечку для прання. e) Фільтрувальну пористу вкладку і касетний фільтр залишіть сохнути мін. 24 години і потім знову вставте вкладку в касетний фільтр. f) Касетний фільтр з пористою вкладкою знову вставте в прилад. Закрийте кришку пористого

Кришка закриється лише з установленим фільтром. У випадку несправності Індикатор Sensor Control блимає також після чищення пористого фільтру: видаліть засмічення з сепаратору

Вимкніть прилад. a) Відкрийте кришку приладу за допомогою ручки-

• залежно від комплектації100 b) Розблокуйте захисну панель, повернувши її проти годинникової стрілки, та вийміть з

>= Видаліть засмічення з сепаратора. c) Установіть захисну панель та зафіксуйте її, повернувши за годинниковою стрілкою. >= Закрийте кришку приладу. Якщо індикатор Sensor Control продовжує блимати червоним, перевірте, чи не засмічені сопла, труба всмоктування або шланг. Це також може призвести до спрацьовування індикатора Sensor Control. Догляд за випускним фільтром Залежно від виконання Ваш прилад обладнаний фільтром "(H)EPA" мал.

або мікрофільтром мал.

Залежно від моделі приладу, після фільтру (H)EPA або мікрофільтру можлива наявність шумоізоляції – її не потрібно чистити. Очищення фільтру "(H)EPA", що миється. Фільтр "(H)EPA" з позначкою "washable" має таку конструкцію, що його не потрібно міняти, якщо прилад використовується за призначенням в домашньому господарстві. Щоб пилосос працював на своєму оптимальному рівні потужності, випускний фільтр потрібно мити щороку. Його фільтруюча дія залишається незмінною, незалежно від можливої зміни кольору

27* a) Відкрийте кришку випускного фільтру, натиснувши на ручку-засув та потягнувши за неї. b) Розблокуйте фільтр "(H)EPA" та вийміть його з

c) Витрусіть фільтр-систему та промийте під проточною водою. Елементи системи можна додатково прати в пральній машині при макс. 30°C в делікатному режимі при найнижчій швидкості віджиму. ПОРАДА: для захисту решти білизни періть фільтр-систему у спеціальному мішечку для прання. d) Фільтр "(H)EPA" після повного висихання (мін. 24 год.) знову вставити в прилад і зафіксувати. >= Закрийте кришку випускного фільтру. При цьому натисніть на заскочку догори до чутного звуку

Мікрофільтр Очищення мікрофільтру Мірофільтр має таку конструкцію, що його не потрібно міняти, якщо прилад використовується відповідно до призначення в домашньому господарстві. Щоб пилосос працював на своєму оптимальному рівні потужності, випускний фільтр потрібно мити щороку. Його фільтруюча дія залишається незмінною, незалежно від можливої зміни кольору

28* a) Відкрийте кришку випускного фільтру, натиснувши на ручку-засув та потягнувши за неї. b) Розблокуйте фільтр-систему із пористою вкладкою, потягнувши за ручки-засуви, та витягніть її з приладу. c) Вийміть фільтрувальну вкладку із мікрофільтром

d) Промийте мікрофільтр та пористу вкладку під проточною водою. Їх можна додатково прати в пральній машині при макс. 30°C в делікатному режимі на мінімальній швидкості віджимання. e) ПОРАДА: для захисту решти білизни періть фільтр у спеціальному мішечку для прання. f) Вставляйте пористу фільтрувальну вкладку і мікрофільтр лише після повного висихання (мін. 24 год.) назад в раму фільтра. g) Встановіть фільтр-систему назад у прилад до чутного звуку фіксації ручок-засувів. h) Закрийте кришку випускного фільтру. При цьому натисніть на заскочку догори до чутного звуку

Поради щодо прибирання Перед кожним чищенням пилососа спочатку вимкніть його і вийміть мережевий штекер із розетки. Пилосос та пластикове приладдя можна мити звичайними миючими засобами для пластмаси.

Не використовуйте абразивні засоби, миючі засоби для скла або універсальні миючі засоби. Заборонено занурювати пилосос у воду! Технічні характеристики можуть змінюватися без попередження.

• залежно від комплектації101
