MANUAL DE UTILIZADOR BGC3U330 BOSCH

Indicações de segurança ..............................................................................13 Manual de instruções ...................................................................................61

Atenção A tomada tem de estar protegida por um disjuntor de, no mínimo, 16 A. No caso de o disjuntor disparar ao ligar o aspirador, tal poderá dever-se ao facto de, no mesmo circuito eléctrico, estarem simultaneamente ligados outros electrodomésticos de potência elevada. Pode evitar-se que o disjuntor dispare, regulando o aparelho para o nível de potência mais baixo antes de o ligar e seleccionando só depois um nível de potência mais elevado. Recomendações de eliminação Embalagem A embalagem protege o aspirador contra danos du- rante o transporte. Ela é feita de materiais amigos do ambiente, sendo, por isso, reciclável. Coloque os materiais de embalagem de que já não precisa nos ecopontos Aparelhos usados Os aparelhos usados contêm frequentemente mate- riais com valor. Por isso, no final de vida útil do apa- relho, entregue-o ao seu vendedor ou a um centro de reciclagem para revalorização. Informe-se sobre os métodos actuais de reciclagem junto de um vende- dor ou nos serviços municipalizados. Eliminação de filtros e sacos de filtro Os materiais que compõem os filtros e os sacos de filtro são amigos do ambiente. Estes podem ser eli- minados junto com o lixo doméstico, desde que não contenham substâncias cuja eliminação por este meio seja proibida.15 Notas sobre a etiqueta energética No caso deste aspirador, trata-se de um aspirador de uso geral com um tubo primário. Para obter a eficiência energética e classe de eficácia de limpeza declaradas em tapetes, utilize a escova uni- versal comutável. Para obter a eficiência energética e classe de eficácia de limpeza declaradas de aspiração em soalhos rijos com fendas e fissuras, utilize a escova para pavimento rijo incluída. Os cálculos têm como base o regulamento delegado (UE) n.º 665/2013 da Comissão Europeia de 3 de maio de 2013 que completa a diretiva 2010/30/UE. Todos os procedimentos não especificados foram exe- cutados com base na norma EN 60312-1:2017*. *Como o teste de durabilidade do motor foi realizado com o coletor de pó vazio, a durabilidade do motor terá de ser alargada em 10%, o que corresponde a uma verificação com o coletor de pó meio cheio. Παρακαλώ φυλάξτε τις οδηγίες χρήσης. Σε περίπτωση παράδοσης της ηλεκτρικής σκούπας σε τρίτους, δώστε παρακαλώ µαζί και τις οδηγίες χρήσης. Χρήση σύµφωνα µε το σκοπό προορισού Αυτή η συσκευή προορίζεται μόνο για την οικιακή χρήση και το οικιακό περιβάλλον. Αυτή η συσκευή προορίζεται για χρήση μέχρι ένα μέγιστο ύψος 2.000 μέτρων πάνω από την επιφάνεια της θάλασσας. Χρησιµοποιείτε την ηλεκτρική σκούπα αποκλειστικά σύµφωνα µε τα στοιχεία σ’ αυτές τις οδηγίες χρήσης. Για την αποφυγή τραυµατισµών και ζηµιών, δεν επιτρέπεται να χρησιµοποιηθεί η ηλεκτρική σκούπα

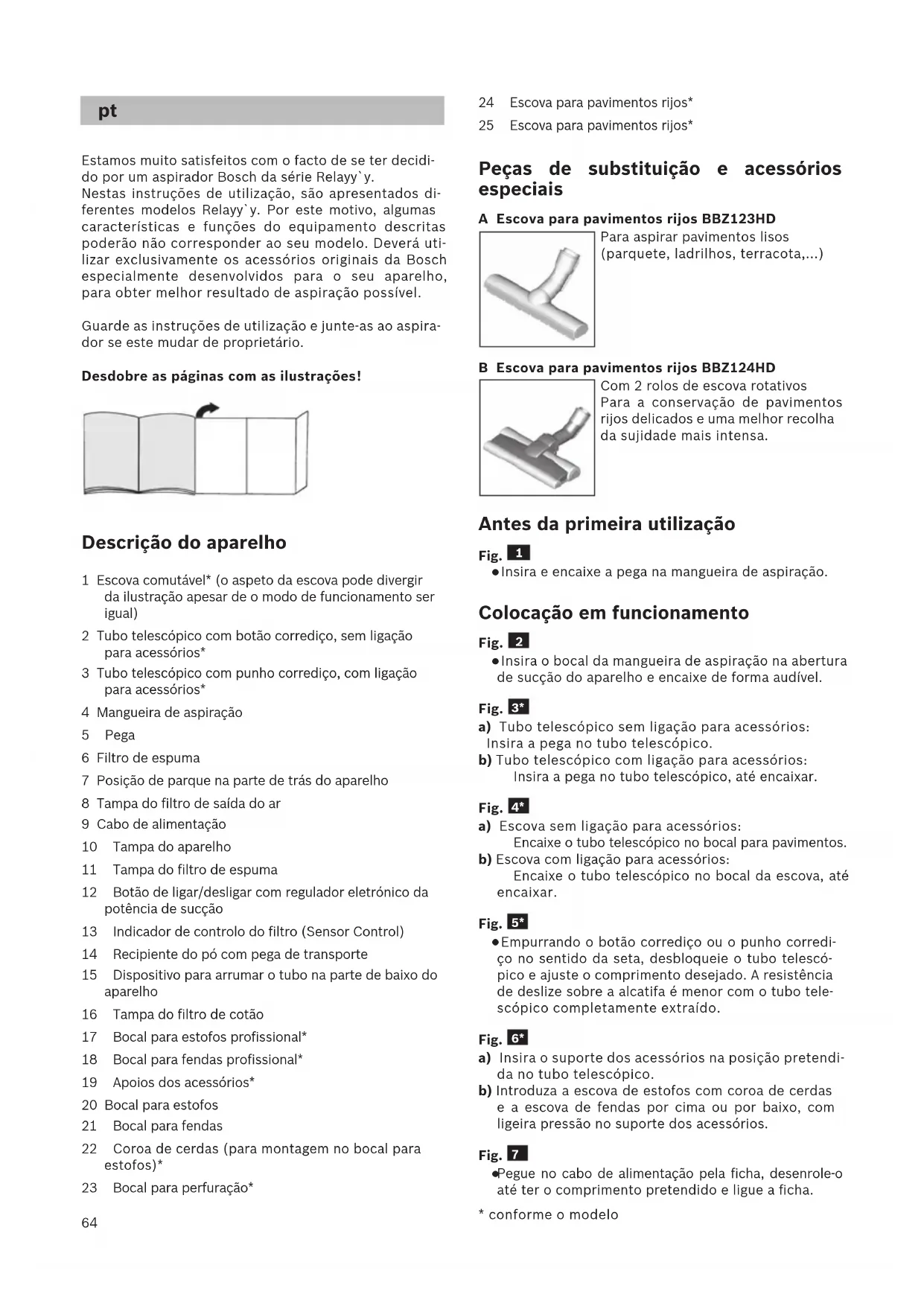

• Según equipamiento64 Estamos muito satisfeitos com o facto de se ter decidi- do por um aspirador Bosch da série Relayy`y. Nestas instruções de utilização, são apresentados di- ferentes modelos Relayy`y. Por este motivo, algumas características e funções do equipamento descritas poderão não corresponder ao seu modelo. Deverá uti- lizar exclusivamente os acessórios originais da Bosch especialmente desenvolvidos para o seu aparelho, para obter melhor resultado de aspiração possível. Guarde as instruções de utilização e junte-as ao aspira- dor se este mudar de proprietário. Desdobre as páginas com as ilustrações! Descrição do aparelho 1 Escova comutável* (o aspeto da escova pode divergir da ilustração apesar de o modo de funcionamento ser igual) 2 Tubo telescópico com botão corrediço, sem ligação para acessórios* 3 Tubo telescópico com punho corrediço, com ligação para acessórios* 4 Mangueira de aspiração 5 Pega 6 Filtro de espuma 7 Posição de parque na parte de trás do aparelho 8 Tampa do filtro de saída do ar 9 Cabo de alimentação 10 Tampa do aparelho 11 Tampa do filtro de espuma 12 Botão de ligar/desligar com regulador eletrónico da potência de sucção 13 Indicador de controlo do filtro (Sensor Control) 14 Recipiente do pó com pega de transporte 15 Dispositivo para arrumar o tubo na parte de baixo do aparelho 16 Tampa do filtro de cotão 17 Bocal para estofos profissional* 18 Bocal para fendas profissional* 19 Apoios dos acessórios* 20 Bocal para estofos 21 Bocal para fendas 22 Coroa de cerdas (para montagem no bocal para estofos)* 23 Bocal para perfuração*

• conforme o modelo 24 Escova para pavimentos rijos* 25 Escova para pavimentos rijos* Peças de substituição e acessórios especiais A Escova para pavimentos rijos BBZ123HD Para aspirar pavimentos lisos (parquete, ladrilhos, terracota,...) B Escova para pavimentos rijos BBZ124HD

Com 2 rolos de escova rotativos Para a conservação de pavimentos rijos delicados e uma melhor recolha da sujidade mais intensa. Antes da primeira utilização Fig.

Insira e encaixe a pega na mangueira de aspiração. Colocação em funcionamento Fig.

Insira o bocal da mangueira de aspiração na abertura de sucção do aparelho e encaixe de forma audível. Fig.

a) Tubo telescópico sem ligação para acessórios: Insira a pega no tubo telescópico. b) Tubo telescópico com ligação para acessórios: Insira a pega no tubo telescópico, até encaixar. Fig.

a) Escova sem ligação para acessórios: Encaixe o tubo telescópico no bocal para pavimentos. b) Escova com ligação para acessórios: Encaixe o tubo telescópico no bocal da escova, até encaixar. Fig.

Empurrando o botão corrediço ou o punho corredi- ço no sentido da seta, desbloqueie o tubo telescó- pico e ajuste o comprimento desejado. A resistência de deslize sobre a alcatifa é menor com o tubo tele- scópico completamente extraído. Fig.

a) Insira o suporte dos acessórios na posição pretendi- da no tubo telescópico. b) Introduza a escova de estofos com coroa de cerdas e a escova de fendas por cima ou por baixo, com ligeira pressão no suporte dos acessórios. Fig.

Pegue no cabo de alimentação pela ficha, desenrole-o até ter o comprimento pretendido e ligue a ficha.65 Fig.

Ligue ou desligue o aparelho, premindo o botão de ligar/desligar. Regular a potência de sucção Fig.

Rodando o botão de regulação, é possível ajustar de forma contínua a potência de sucção desejada. Potência mínima >= Para aspirar materiais delicados como, p. ex., esto- fos delicados, cortinados, etc. Potência média >= Para a limpeza diária de pouca sujidade. Potência máxima >= Para a limpeza de pavimentos robustos, pavimen- tos rijos e em caso de muita sujidade. Aspiração

Atenção As escovas são sujeitas a um certo desgaste, in- dependentemente das características do seu pa- vimento (p. ex., ladrilhos ásperos, rústicos). Por este motivo, deve verificar regularmente a sola da escova. As escovas com solas desgastadas e arestas vivas podem danificar pavimentos delicados como o parquete ou o linóleo. O fabricante não se respon- sabiliza por eventuais danos causados por escovas desgastadas. Fig.

Ajustar a escova comutável: Tapetes e alcatifas => Pavimento rijo/parquete => Se aspirar partículas maiores, assegure-se de que as aspira sequencialmente e com cuidado, de forma a não entupir o canal de aspiração da escova. Se necessário, deverá elevar a escova para poder aspi- rar as partículas de sujidade mais facilmente. Aspirar com acessórios Fig. 11* Insira os bocais no tubo de aspiração ou na pega, con- forme necessário: a) Bocal para fendas, que se destina a aspirar fendas e cantos, etc. b) Bocal para estofos, que se destina a aspirar mobi- liário estofado, cortinados, etc. c) Bocal para estofos com coroa de cerdas encaixada para aspirar caixilhos de janelas, armários, perfis, etc. Após a utilização do bocal para fendas e do bocal para estofos, volte a colocá-los nos apoios de aces- sórios. d) Bocal para fendas profissional Bocal para fendas extra longo para limpar fendas, cantos e espaços intermédios estreitos, p. ex., no automóvel, etc.

• conforme o modelo e) Bocal para estofos profissional Para limpeza fácil e rigorosa de mobiliário estofado, cortinados, etc. Para limpar o bocal para estofos, aspire-o simples- mente com a pega. f) Escova para aspirar pavimentos rijos (ladrilhos, par- quete, etc.) Limpar a escova para pavimentos rijos Fig. 12* a) Para a limpar, aspire a escova por baixo. b) Corte os fios e os cabelos enrolados com uma tesou- ra e aspire-os. Bocal para perfuração Fig. 13* a) Fixe o bocal de perfuração na pega e posicione-o junto da parede, de modo a que a abertura perfura- da do bocal fique diretamente por cima do orifício que pretende abrir. b) Regule o aparelho para a potência mínima e ligue-o. c) A potência de sucção mantém a escova de perfu- ração na posição desejada. Recomenda-se que posteriormente aumente a potência, em função das características da superfície da parede que se pretende perfurar, para garantir a aderência do bocal de perfuração. Durante a perfuração, o pó fino daí resultante é aspi- rado automaticamente. Fig.

Se interromper a aspiração por pouco tempo, pode uti- lizar a posição de parque localizada na parte de trás do aparelho.

Depois de desligar o aparelho, insira o gancho da escova na posição de parque. Fig.

Ao aspirar escadas, o aparelho tem de ser posicionado em baixo, no início das escadas. Se não for suficiente, também pode transportar o aparelho pela pega de transporte ou pela pega do recipiente do pó. Após a aspiração Fig.

Desligue o aparelho.

Puxe ligeiramente o cabo de alimentação e solte-o. (O cabo enrola-se automaticamente). Fig. 17*

Empurrando o botão corrediço no sentido da seta, desbloqueie e recolha o tubo telescópico. Fig.

Para guardar o aparelho, pode utilizar o dispositivo para arrumar o tubo na parte de baixo do aparelho. a) Coloque o aparelho na vertical com o auxílio da mangueira ou da pega do recipiente do pó. b) Insira o gancho da escova no dispositivo para ar- rumar o tubo.66 Desmontagem Fig.

Para remover a mangueira de aspiração, pressi- one as duas patilhas de encaixe laterais e retire a mangueira da abertura de aspiração do aparelho. Fig. 20* a) Tubo telescópico sem ligação para acessórios: Para desencaixar a ligação, rode a pega ligeiramente e retire-a do tubo telescópico. b) Tubo telescópico com ligação para acessórios: Para desencaixar a ligação, prima a manga de des- bloqueio do tubo telescópico e retire a pega. Fig. 21* a) Escova sem ligação para acessórios: Para desencaixar a ligação, rode ligeiramente o tubo telescópico e retire-o da escova. b) Escova com ligação para acessórios: Para desencaixar a ligação, prima a manga de des- bloqueio e retire o tubo telescópico da escova. Limpeza e manutenção Esvaziar o recipiente do pó Fig.

Para obter um bom resultado de aspiração, o recipien- te de pó deve ser esvaziado depois de cada processo de aspiração, mas o mais tardar quando o pó atingir o nível da marcação num ponto do recipiente.

Atenção O recipiente do pó só pode ser retirado se o aparel- ho estiver na posição horizontal. Por isso, coloque o aparelho no chão para soltar o bloqueio do botão de desbloqueio. Fig.

a) Prima o botão de desbloqueio e retire do aparelho o recipiente do pó com o auxílio da pega. b) Retire a tampa e esvazie o recipiente do pó. c) Coloque a tampa no recipiente do pó. d) Limpe a sujidade que possa existir por debaixo da abertura de ejeção. e) Coloque o recipiente do pó no aparelho e encaixe-o de forma audível. Manutenção do sistema de separação do pó O seu aparelho está equipado com um indicador Sen- sor Control. Esta função monitoriza permanentemente se o aspirador está a funcionar no seu nível de potência ótimo. Fig.

O indicador (aro azul) pisca a vermelho, quando o filtro de espuma precisa de ser limpo. A potência do aparel- ho é automaticamente reduzida para o mínimo.

a) Abra a tampa do filtro de espuma, puxando a alavan- ca de fecho. b) Retire a unidade de filtro com o filtro de espuma da lingueta da pega. c) Retire o filtro de espuma da unidade de filtro e sacuda ambas as partes. d) Se estiverem muito sujos, deve limpar o filtro de espuma e a unidade de filtro sob água corrente. Em alternativa, a unidade pode ser lavada na máquina de lavar roupa, num programa delicado à temperatura máxima de 30 ºC e com a velocidade de centrifugação mínima. CONSELHO: Coloque a unidade de filtro num saco de lavagem de roupa em separado, de forma a proteger a restante roupa. e) Deixe secar completamente a espuma filtrante e a unidade de filtro pelo menos durante 24 horas, e vol- te a colocar o filtro de espuma na unidade de filtro. f) Volte a colocar a unidade de filtro com o filtro de espuma no aparelho. Feche a tampa do filtro de espuma.

Atenção A tampa só fecha com o filtro colocado. Em caso de avaria O indicador Sensor Control pisca mesmo depois de o filtro de espuma ter sido limpo: Remover o bloqueio da unidade de separação Fig.

Desligue o aparelho. a) Pegue na tampa do aparelho pela pega embutida e abra-a. b) Desbloqueie a tampa rodando no sentido contrário ao dos ponteiros do relógio e retire-a do aparelho. >= Remova o bloqueio da unidade de separação. c) Coloque a tampa e bloqueie-a, rodando-a no sentido dos ponteiros do relógio. >= Feche a tampa do aparelho. Se o indicador Sensor Control continuar a piscar a ver- melho, verifique se a escova, o tubo ou a mangueira de aspiração estão entupidos. Essa também pode ser uma das causas do acionamento do indicador Sensor Control. Manutenção do filtro de saída do ar Dependendo do modelo, o seu aparelho está equipado com um filtro Hepa Fig.

ou com um microfiltro Fig.

Dependendo do modelo, o seu aparelho dispõe de um dispositivo adicional de supressão do ruído, a jusante do filtro Hepa ou do microfiltro. Este não necessita de ser limpo.67 Filtro Hepa Lavar o filtro Hepa lavável O filtro Hepa com a inscrição "washable" foi concebido de modo a não ser necessário proceder à sua substitu- ição, desde que o aparelho seja utilizado corretamente a nível doméstico. Para que o aparelho funcione no seu nível de potência ideal, o filtro de saída do ar deverá ser lavado um ano após a primeira utilização. O efeito de filtração man- tém-se independentemente de uma eventual coloração da superfície do filtro. Fig. 27* a) Abra a tampa do filtro de saída do ar, premindo e puxando a lingueta de fecho. b) Desbloqueie o filtro Hepa e retire-o do aparelho. c) Sacuda a unidade de filtro e lave-a sob água corrente. Em alternativa, a unidade pode ser lavada na máquina de lavar roupa, num programa delicado, à temperatura máxima de 30 ° e com a velocidade de centrifugação mínima. CONSELHO: Coloque a unidade de filtro num saco de lavagem de roupa em separado, de forma a proteger a restante roupa. d) Depois de completamente seco (no mínimo, 24 horas), volte a colocar o filtro Hepa no aparelho e bloqueie-o. >= Feche a tampa do filtro de saída do ar. Prima o fecho para cima, até encaixar de forma audível. Microfiltro Limpar o microfiltro O microfiltro foi concebido de modo a não ser neces- sário proceder à sua substituição, desde que o aparel- ho seja utilizado corretamente a nível doméstico. Para que o aspirador funcione no seu nível de potência ideal, o filtro de saída do ar deverá ser lavado um ano após a primeira utilização. O efeito de filtração man- tém-se independentemente de uma eventual coloração da superfície do filtro. Fig.

a) Abra a tampa do filtro de saída do ar, premindo e puxando a lingueta de fecho. b) Desbloqueie a unidade de filtro com a espuma fil- trante e o microfiltro, puxando a lingueta de fecho, e retire-a do aparelho. c) Retire a espuma filtrante e o microfiltro da armação do filtro. d) Lave a esponja filtrante e o microfiltro sob água cor- rente. Em alternativa, estes podem ser lavados na máquina de lavar roupa, num programa delicado à temperatura máxima de 30 ºC e com a velocidade de centrifugação mínima. CONSELHO: Coloque a unidade de filtro num saco de lavagem de roupa em separado, de forma a proteger a restante roupa. e) Volte a colocar a espuma filtrante e o microfiltro na armação do filtro apenas quando estiverem total- mente secos (no mínimo 24 horas). f) Insira a unidade de filtro no aparelho, certificando-se de que as linguetas de fecho encaixam de forma au- dível. g) Feche a tampa do filtro de saída do ar. Prima o fecho para cima, até encaixar de forma audível.

• conforme o modelo Indicações de limpeza Antes de qualquer limpeza do aspirador, deverá des- ligá-lo e retirar a ficha da tomada. O aspirador e os acessórios de plástico podem ser limpos com um pro- duto usual para a limpeza de plásticos.
