ПОСІБНИК КОРИСТУВАЧА THP 642 IXI INDESIT

Manual do proprietário PTЦі інструкції дійсні, якщо символ відповідної країни вказаний на приладі. Якщо на приладі немає символу відповідної країни, слід звернутися до технічних інструкцій, де є необхідні вказівки щодо змін, які слід виконати на приладі, щоб він був адаптований до умов використання в цій країні. ОБЕРЕЖНО: Під час використання газової плити в приміщенні, де вона встановлена, виділяються тепло, волога і продукти згоряння. Слід подбати про добру вентиляцію кухні, головним чином на час використання приладу: залишайте відкритими отвори для природної вентиляції або встановіть пристрій для примусової вентиляції (витяжку з примусовою вентиляцією). Під час тривалого інтенсивного використання приладу може знадобитися додаткова вентиляція, наприклад, може виникнути потреба відкрити вікно, або ж доведеться перемкнути витяжку (за наявності) на вищий рівень потужності. Недотримання рекомендацій, зазначених у цьому посібнику, може призвести до займання або вибуху з подальшими матеріальними збитками або

Перед використанням приладу прочитайте ці інструкції з техніки безпеки. Збережіть їх для подальшого використання. У цих інструкціях та на самому приладі містяться важливі попередження про небезпеку, які слід завжди виконувати. Виробник не несе жодної відповідальності за недотримання цих інструкцій з техніки безпеки, за неналежне використання приладу або неправильне налаштування елементів управління. ПОПЕРЕДЖЕННЯ: Якщо варильна поверхня тріснула, не користуйтеся приладом − існує ризик ураження електричним струмом. ПОПЕРЕДЖЕННЯ: Щоб уникнути пожежі: не зберігайте жодних предметів на поверхнях для приготування. ОБЕРЕЖНО: за процесом готування слід наглядати. За короткочасним процесом готування слід наглядати

ПОПЕРЕДЖЕННЯ: Необережне приготування їжі із вмістом жиру або олії на варильній панелі може бути небезпечним - це може призвести до виникнення пожежі. НІКОЛИ не намагайтеся загасити вогонь водою. Вимкніть прилад і накрийте чимось вогонь, наприклад кришкою або протипожежною ковдрою. Не використовуйте варильну панель як робочу поверхню або як підставку. Не кладіть одяг або інші легкозаймисті матеріали поблизу приладу, доки повністю не охолонуть всі його компоненти − існує ризик виникнення пожежі. Не дозволяйте маленьким дітям (до 3 років) підходити надто близько до приладу. Не дозволяйте маленьким дітям (від 3 до 8 років) підходити надто близько до приладу без постійного нагляду. До користування приладом допускаються діти віком від 8 років, особи з фізичними, сенсорними чи розумовими вадами, а також особи, які мають незначний досвід чи знання щодо використання цього приладу, лише за умови, що такі особи отримали інструкції щодо безпечного використання приладу, розуміють можливий ризик або використовують прилад під наглядом осіб, що відповідають за їхню безпеку. Не дозволяйте дітям гратися з приладом. Діти можуть чистити та обслуговувати прилад лише під наглядом дорослих. ОБЕРЕЖНО: У разі пошкодження скла конфорки: негайно вимкніть усі конфорки та будь-які електричні нагрівальні елементи і відключіть прилад від джерела живлення; не торкайтеся поверхонь приладу; не користуйтеся приладом. Скляна кришка може зламатися, якщо нагріється. Перед закриванням кришки вимкніть усі конфорки та електричні панелі. Не закривайте кришку під час роботи конфорки. ПОПЕРЕДЖЕННЯ: Під час використання прилад і його доступні частини нагріваються. Слід бути обережними, щоб не торкнутися нагрівальних елементів. Дітей до 8 років не можна залишати поруч із приладом без постійного нагляду. Не залишайте продукти або готові страви у виробі чи на ньому більше ніж протягом однієї години до або після приготування. ДОЗВОЛЕНЕ ВИКОРИСТАННЯ ОБЕРЕЖНО: Цей прилад не призначений для експлуатації із зовнішнім приладом для перемикання, наприклад, таймером або окремою системою дистанційного керування. Цей прилад призначено для використання в побутових і подібних умовах, наприклад таких: в кухонних зонах магазинів, офісів та інших робочих середовищ; у фермерських господарствах; клієнтами в готелях, мотелях, хостелах й інших житлових приміщеннях. Забороняється використовувати прилад для інших цілей (наприклад, для опалення приміщень). Цей пристрій не призначений для професійного використання. Не користуйтеся приладом на

Використовувати каструлі та сковороди, дно яких має такий самий або трохи більший діаметр, як і конфорки (див. відповідну таблицю). стежити, щоб каструлі на решітці не виступали за межі варильної панелі. Неправильне використання решіток може призвести до пошкодження варильної панелі: Не ставте решітку догори дном і не тягніть її по варильній

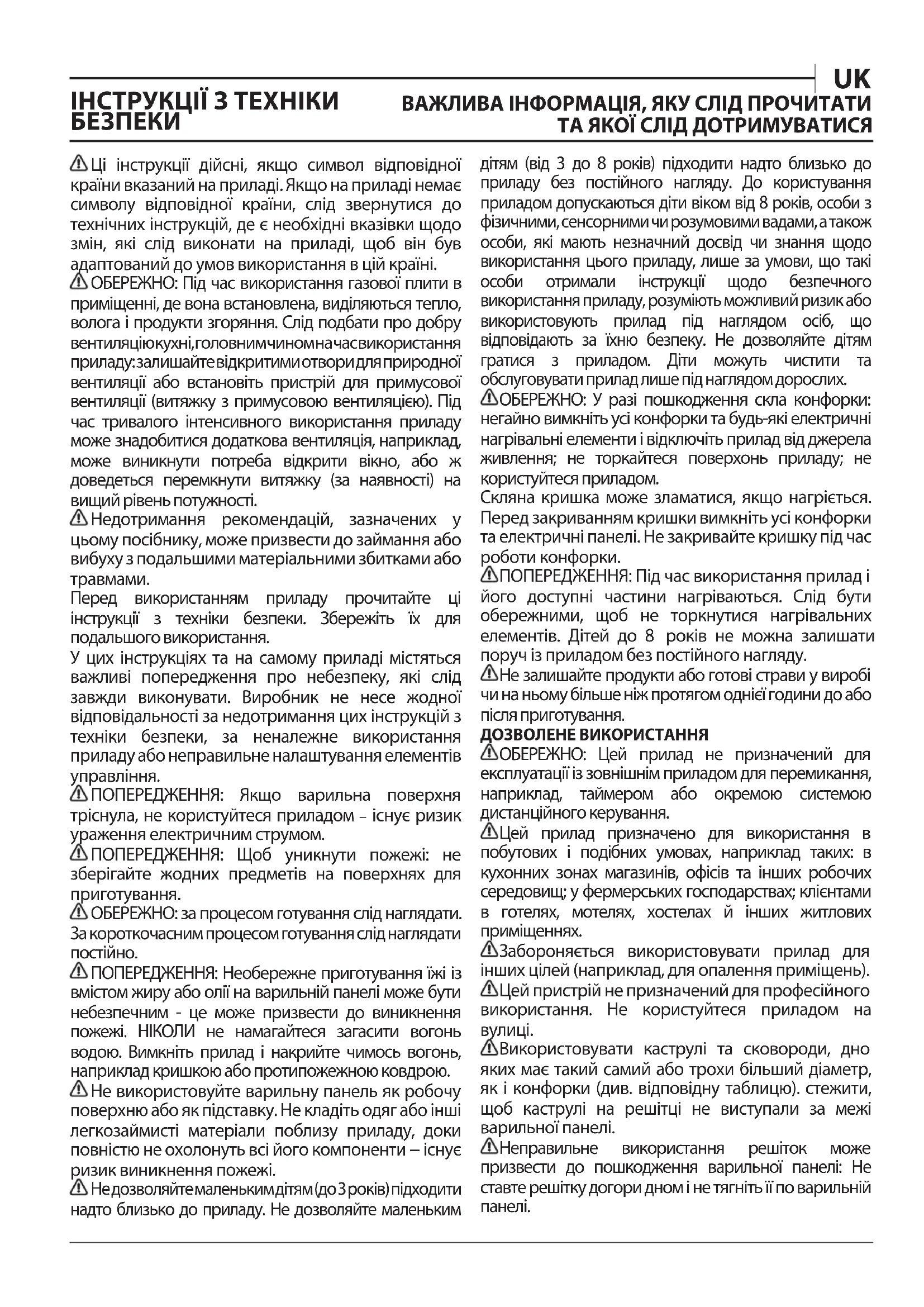

ІНСТРУКЦІЇ З ТЕХНІКИ

ВАЖЛИВА ІНФОРМАЦІЯ, ЯКУ СЛІД ПРОЧИТАТИ ТА ЯКОЇ СЛІД ДОТРИМУВАТИСЯ UKРегулюйте потужністю полум’я конфорки так, щоб воно не виходило за межі сковороди або каструлі. Якщо поверхня варильної панелі виконана зі скла, не використовуйте чавунні, керамічні та виготовлені з натурального каменю каструлі та сковороди. Не використовуйте: пристрої для рівномірного розсіювання полум’я (наприклад, металева сітка тощо); одночасно дві конфорки для одного посуду (наприклад, довгий посуд для приготування риби). Якщо через певну місцеву якість подачі газу запалення конфорок викликає труднощі, рекомендовано повторити спробу запалювання, повернувши ручку керування потужністю конфорки до позначки малого полум’я. У випадку встановлення витяжки над варильною поверхнею див. інструкції виробника витяжки для дотримання правильної відстані. Захисні гумові ніжки на сітках можуть стати причиною удушення дітей. Після знімання сітки переконайтеся, що всі ніжки правильно встановлені. УСТАНОВЛЕННЯ Встановлення і обслуговування приладу повинно виконуватись принаймні двома особами для уникнення ризику травмування. Під час розпакування та встановлення приладу використовуйте захисні

− існує ризик порізів. Електричні та газові з’єднання мають відповідати місцевим нормам. Установлення, підключення водопостачання (за наявності) і електричних з’єднань, як і ремонтні роботи, повинні виконуватися кваліфікованим персоналом. Не ремонтуйте та не замінюйте жодну частину приладу, якщо в інструкції з експлуатації прямо не вказано, що це необхідно зробити. Не дозволяйте дітям наближатись до місця установлення. Розпакувавши прилад, перевірте, чи немає на ньому пошкоджень після транспортування. Якщо це так, зверніться до дилера або найближчого центру післяпродажного обслуговування. Після встановлення залишки упаковки (пластик, пінополістиролові елементи тощо) повинні зберігатися в недоступному для дітей місці − існує небезпека удушення. Перед проведенням будь-яких робіт з установлення прилад слід відключити від електромережі для уникнення ризику ураження електричним струмом. Під час установлення приладу переконайтеся, що він не перетискає та не пошкоджує кабель живлення

ризик виникнення пожежі або ураження електрострумом. Вмикайте прилад лише після завершення процедури його встановлення. ПОПЕРЕДЖЕННЯ: Критично важливими для безпеки і правильності використання приладу в усіх додаткових країнах є способи його модифікації і встановлення. Використовуйте регулятори тиску, сумісні з показниками тиску газу, вказаними в інструкції. Приміщення повинне бути оснащене витяжною системою, що видаляє всі гази і дим, які утворюються під час горіння. У приміщенні також слід забезпечити належну циркуляцію повітря, оскільки для забезпечення нормального перебігу горіння потрібне свіже повітря. Приплив повітря не повинен бути меншим від 2 м

на кожний кіловат встановленої потужності. Система циркуляції повітря повинна забирати свіже повітря безпосередньо з атмосфери за межами приміщення за допомогою труби з площею внутрішнього перерізу не менше 100 см

отвір повинен бути захищеним від будь-якого блокування. Система також може постачати потрібне для процесу горіння повітря непрямим способом, тобто з суміжних приміщень, оснащених трубами для циркуляції повітря, що відповідають наведеним вище вимогам. Однак згадані вище приміщення не повинні бути приміщеннями спільного користування, спальними кімнатами або приміщеннями, що можуть бути пожежно небезпечними. Пара рідкого палива спускається до підлоги, оскільки вона важча від повітря. Тому приміщення з балонами, наповненими зрідженим вуглеводневим газом, також слід оснастити вентиляторами, які б видаляли газ у випадку його витоку. Враховуючи згадані вище обставини, частково або повністю заповнені зрідженим вуглеводневим газом балони заборонено встановлювати або зберігати в приміщеннях або на складських майданчиках, що знаходяться нижче рівня землі (наприклад, у підвалах і подібних приміщеннях). Рекомендується зберігати лише балон, який використовується в приміщенні, і розташовувати його так, щоб на нього не могло діяти тепло від зовнішніх джерел (духових шаф, камінів, кухонних плит і т. п), які можуть нагріти балон до температури вище 50°C. Усі столярні роботи виконуйте до вбудовування приладу в меблевий корпус і приберіть усю дерев’яну стружку та тирсу. Якщо прилад не встановлений над піччю, необхідно встановити піддон для збирання рідини (не входить в комплект) у відділенні під приладом. У разі виникнення труднощів з повертанням ручок керування потужністю пальників зверніться до центру післяпродажного обслуговування, щоб замінити кран пальника, якщо він виявиться несправним. Заборонено перекривати отвори, що використовуються для вентиляції і розсіювання тепла. ПІДКЛЮЧЕННЯ ГАЗУ ПОПЕРЕДЖЕННЯ: Перед встановленням слід переконатися, що місцеві умови постачання (тип газу і його тиск) і конфігурація газового приладу сумісні. Перевірте, чи відповідає тиск газу значенням, вказаним у таблиці “Технічні умови пальників і сопел“. ПОПЕРЕДЖЕННЯ: Умови налаштування цього приладу вказані на спеціальній позначці (або на заводській табличці даних). ПОПЕРЕДЖЕННЯ: Цей прилад не під’єднаний до пристрою видалення продуктів згоряння. Його слід встановити і підключити відповідно до чинних норм встановлення. Особливу увагу потрібно приділити відповідним вимогам щодо вентиляції. Якщо прилад приєднують до джерела зрідженого газу, слід максимально щільно затягнути регулювальний гвинт. ВАЖЛИВО: Переконайтеся, що газовий балон або ємність із газом розміщується належним чином (у вертикальному положенні), а вже потім підключайте до них газовий прилад.ПОПЕРЕДЖЕННЯ: Лише кваліфікованому майстру дозволяється проводити цю процедуру. Використовуйте тільки гнучкий або жорсткий металевий шланг для підключення до газової

Підключення за допомогою жорсткої труби (мідної або сталевої). Підключення до системи газопостачання слід виконувати таким чином, щоб на газовий прилад не діяло жодне зусилля натягу чи деформації. Газовий прилад оснащений у точці підключення газу Г-подібною з’єднувальною деталлю з ущільнювальним матеріалом, щоб уникнути витоку газу. Після обертання з’єднувальної деталі ущільнювальний матеріал завжди слід міняти (ущільнювальний матеріал постачається в комплекті газового приладу). З’єднувальна трубна деталь являє собою циліндричний охоплюваний з’єднувач із зовнішньою різзю 1/2 дюйми для під’єднання газу. Підключення безшовної гнучкої труби з нержавіючої сталі до з’єднувача з різзю. З’єднувальна трубна деталь являє собою циліндричний охоплюваний з’єднувач із різзю 1/2 дюйми для під’єднання газу. Такі труби слід встановлювати таким чином, щоб у повністю розправленому стані їх довжина не перевищувала 2000 мм. Коли з’єднання виконане, гнучка металева труба не повинна торкатися рухомих деталей і не повинна знаходитися в стисненому стані. Слід використовувати лише труби і ущільнювальні матеріали, що відповідають вимогам актуальних національних нормативів. ВАЖЛИВО: У разі використання шланга з нержавіючої сталі його слід встановити так, щоб він не торкався жодних рухомих частин меблів (наприклад, висувного ящика). Його слід прокласти в місці, де немає жодних перешкод і де його можна оглянути по всій довжині. Цей прилад слід під’єднувати до мережі газопостачання або до газового балона згідно з вимогами чинних національних нормативів. Перш ніж під’єднувати, переконайтеся, що даний прилад сумісний з системою газопостачання, якою плануєте користуватися. Якщо виявиться, що прилад несумісний з наявною системою, див. розділ “Налаштування відповідно до іншого типу газу“. Підключивши прилад до газової мережі, за допомогою мильної води перевірте, чи немає витоку газу. Запаліть пальники та поверніть відповідні ручки керування потужністю пальників у максимальне (1*), а потім у мінімальне (2*) положення, щоб перевірити рівномірність полум’я. НАЛАШТУВАННЯ ВІДПОВІДНО ДО ІНШОГО ТИПУ

(Ці роботи має здійснювати кваліфікований персонал). Для того, щоб пристосувати прилад до роботи з іншим типом газу, а не тим, на який він був налаштований на заводі-виробнику (зазначений на етикетці з технічними даними), виконайте наступні кроки, наведені після креслень щодо монтажу. ПОПЕРЕДЖЕННЯ ПРО НЕБЕЗПЕКУ УРАЖЕННЯ ЕЛЕКТРИЧНИМ СТРУМОМ ВАЖЛИВО: Інформація про споживання струму та напруги наведена на інформаційній табличці. Слід забезпечити можливість від’єднання приладу від електромережі шляхом витягування вилки (за наявності) з розетки або за допомогою багатополюсного перемикача, встановленого перед розеткою згідно з нормами прокладання електропроводки, крім того, прилад має бути заземлений відповідно до національних стандартів електробезпеки. Довжина кабелю живлення має бути достатньою для підключення приладу до електромережі після його встановлення в меблевий корпус. Не тягніть за кабель живлення приладу. Не використовуйте подовжувачі, розгалужувачі або адаптери. Після підключення електричні компоненти мають бути недосяжними для користувача. Не використовуйте прилад, якщо ви мокрі або босоніж. Забороняється користуватися цим приладом у разі пошкодження кабелю живлення або вилки й у разі неналежної роботи приладу або пошкодження чи падіння. Якщо кабель електроживлення пошкоджений, слід звернутись до виробника, сервісного агента або особи з подібною кваліфікацією для заміни на ідентичний кабель, щоб уникнути небезпеки - існує ризик ураження електричним струмом. ЧИЩЕННЯ ТА ОБСЛУГОВУВАННЯ ПОПЕРЕДЖЕННЯ: перед здійсненням технічного обслуговування приладу переконайтеся в тому, що прилад вимкнений і відключений від джерела живлення ніколи не застосовуйте пристрої чищення парою − існує ризик ураження електричним струмом. Не використовуйте абразивні чи їдкі матеріали, очисники на основі хлору або металеві щітки. Щоб не пошкодити пристрій електричного запалювання, не використовуйте його, коли конфорки знаходяться не на своїх місцях. УТИЛІЗАЦІЯ ПАКУВАЛЬНИХ МАТЕРІАЛІВ Пакувальний матеріал на 100% є вторинною сировиною, придатною для повторного використання, і позначений відповідним символом

Тому різні частини упаковки слід утилізувати відповідально та згідно з місцевими правилами щодо утилізації відходів. УТИЛІЗАЦІЯ ПОБУТОВИХ ПРИЛАДІВ Цей прилад виготовлено з матеріалів, які підлягають вторинній переробці або придатні для повторного використання. Утилізуйте Перед проведенням будь-якого чищення або технічного обслуговування слід переконатися, що прилад охолонув. Його відповідно до місцевих правил утилізації відходів. Для отримання додаткової інформації про поводження з побутовими електричними приладами, їх утилізацію та вторинну переробку зверніться до місцевих органів, служби утилізації побутових відходів або в магазин, де ви придбали прилад. Цей прилад марковано відповідно до Європейської директиви 2012/19/ЄС, Директиви щодо відпрацьованого електричного й електронного обладнання (WEEE) та до Регламенту 2013 року про відходи електричного та електронного обладнання (зі змінами). Забезпечивши правильну утилізацію цього приладу, ви допоможете запобігти негативним наслідкам для довкілля та здоров’я людей.

на виробі або в супровідній документації вказує на те, що прилад не можна утилізувати як побутові відходи, і що його потрібно здавати на утилізацію до відповідних центрів збору відходів для вторинної переробки електричного та електронного обладнання. Використовувати каструлі та сковороди, площа дна яких дорівнює площі

Використовувати тільки каструлі та сковороди з плоским дном. За нагоди накривати каструлі кришками під час приготування. Використовувати скороварку, щоб заощадити електроенергію та час.

Цей прилад відповідає вимогам щодо екодизайну Регламенту ЄС 66/2014, вимогам щодо екодизайну для виробів, що споживають енергію, та Положенням про енергетичну інформацію (Поправка) (Вихід з ЄС) 2019 року, відповідно до європейського стандарту EN 30-2-1. Інформацію щодо використання приладу в режимі низького енергоспоживання відповідно до Регламенту (ЄС) 2023/826 можна знайти за наступним посиланням: https://docs.emeaappliance-docs.eu.

. ac. ПРИРОДНИЙ ГАЗ (Метан) G20 Швидка (R) Напівшвидкa (SR) Допоміжнa (AUX) 115 Y 95 Z 72 X 3,00 1,65 1,00 286 л/час 157 л/час 95 л/час 0,75 0,40 0,40

СКРАПЛЕНИЙ ГАЗ (Бутан) G30 Швидка (R) Напівшвидкa (SR) Допоміжнa (AUX)

3,00 1,65 1,00 218 г/час 120 г/час 73 г/час 0,75 0,40 0,40 20 28-30 35 СКРАПЛЕНИЙ ГАЗ (Пропан) G31 Швидка (R) Напівшвидкa (SR) Допоміжнa (AUX)

• Під час обслуговування приладу, його підготовки до роботи та встановлення використовуйте захисні рукавиці.

• Для вбудування цього продукту підійдуть робочі поверхні завтовшки 20–60 мм.

• Якщо під варильною панеллю немає духової шафи, вставте піддон щонайменше такого ж розміру, як і отвір на робочій поверхні. Цей піддон слід розмістити максимум на 150 мм нижче верхньої частини робочої поверхні, але в жодному разі не ближче 20 мм від дна варильної панелі. Якщо ви плануєте встановлювати під варильною панеллю духову шафу, вона має бути оснащена системою охолодження.

Розмістіть варильну панель в отворі робочої поверхні, зробленого відповідно до вказаних у цих інструкціях розмірів.

Закріпіть варильну панель за допомогою скоб (), що входять до комплекту. Припасуйте скоби відповідно до отворів, як показано стрілками на малюнку, а тоді затягніть їх за допомогою шурупів відповідно до товщини робочої поверхні (див. малюнки нижче).

• З’єднайте колінчастий патрубок ()* або ()*, що входить до комплекту варильної панелі, з головною впускною трубою, поставивши між ними прокладку (), що входить до комплекту та відповідає стандарту EN 549.

• Підключивши варильну панель до газової мережі, за допомогою мильної води перевірте, чи немає витоку газу. Запаліть конфорки та поверніть відповідні ручки керування потужністю конфорок у максимальне , а тоді в мінімальне положення, щоб перевірити рівномірність полум’я.

Кабель заземлення (жовтий / зелений)

AВИКОРИСТАННЯ ВАРИЛЬНОЇ ПАНЕЛІ Регулюйте потужність полум’я конфорки так, щоб воно не виходило за межі сковороди або каструлі. ВАЖЛИВО! під час використання варильної панелі може нагріватися вся її поверхня.

• Щоб запалити одну з конфорок, поверніть відповідну ручку проти годинникової стрілки до позначки максимального полум’я.

• Притисніть ручку до панелі керування, щоб запалити конфорку.

• Утримуйте ручку натиснутою впродовж 5–10 секунд після запалювання конфорки, щоб прилад запрацював належним чином.

• Захисний механізм цієї конфорки вимикає подачу газу на конфорку, якщо полум’я раптом зникає (через несподіваний протяг, перебої в подачі газу, википання рідини тощо).

• Не рекомендовано утримувати ручку натиснутою понад 15 секунд. Якщо і після цього періоду часу конфорка не запалиться, зачекайте хвилину, перш ніж спробувати запалити її ще раз. ПРИМІТКА. Якщо через певні місцеві умови та якість подачі газу виникають труднощі із запаленням конфорок, рекомендовано повторити спробу запалювання, повернувши ручку керування потужністю конфорки до позначки малого полум’я. Полум’я конфорки може згаснути, якщо відпустити ручку. Це означає, що захисний механізм недостатньо прогрівся. У такому разі повторіть перелічені

Якщо полум’я випадково згасло, вимкніть газ ручкою регулювання та зачекайте приблизно 1 хвилину перед тим як запалювати його знову. ПРАКТИЧНІ ПОРАДИ З ВИКОРИСТАННЯ КОНФОРОК Ця варильна панель має конфорки різного діаметру. Щоб ефективніше використовувати конфорки, радимо:

• використовувати каструлі та сковороди, дно яких має такий самий або трохи більший діаметр, як і конфорки (див. таблицю праворуч);

• використовувати тільки каструлі та сковороди з плоским дном;

• використовувати правильну кількість води для приготування страв і накривати каструлі кришками;

• стежити, щоб каструлі на решітці не виступали за межі варильної панелі;

• (для сковорід із випуклим дном – вок) використовувати допоміжну решітку, яку слід розташовувати тільки над багатокільцевою конфоркою;

• уникайте випадкових ударів каструлями, ґратками або іншою кухонними

• Не залишайте порожні cкoвopoди для бapбeкю на yвімкнeній кoнфopці більше 5 хвилин. ВАЖЛИВО! Неправильне використання решіток може призвести до пошкодження варильної панелі. Не ставте решітку догори дном і не тягніть її по варильній панелі. КОНФОРКA Ø ДІАМЕТР КАСТРУЛІ Швидка Від 24 до 26 см Напівшвидкa Від 16 до 22 см Допоміжнa Від 8 до 14 см Не використовуйте:

• чавунні, керамічні та виготовлені з натурального каміння каструлі та

• пристрої для рівномірного розсіювання полум’я (наприклад, металева сітка

• одночасно дві конфорки для однієї посудини (наприклад, довга посудина для приготування риби). НАЛАШТУВАННЯ ВАРИЛЬНОЇ ПАНЕЛІ ВІДПОВІДНО ДО ІНШОГО ТИПУ

Лише кваліфікований майстер повинен проводити цю процедуру. Якщо на варильну панель постачатиметься інший тип газу, ніж указано в табличці технічних даних і на інформаційній етикетці на самій поверхні панелі, змініть форсунки. Зніміть інформаційну етикетку та зберігайте її в посібнику з інструкціями. Використовуйте регулятори тиску, сумісні з показниками тиску газу, вказаними в цих інструкціях:

• Лише працівники центру післяпродажного обслуговування або кваліфіковані фахівці повинні замінювати газові форсунки.

• Форсунки, які не входять до комплекту постачання, слід замовляти в центрі післяпродажного обслуговування.

• Установіть для кранів подачі газу мінімальне значення. ПРИМІТКА. У разі використання зрідженого нафтового газу (G30/G31) гвинт регулювання мінімального значення потрібно максимально закрутити. ВАЖЛИВО! У разі виникнення труднощів з повертанням ручок керування потужністю конфорок, зверніться до центру післяпродажного обслуговування, щоб замінити несправний кран конфорки. ВАЖЛИВО! Переконайтеся, що газовий балон або ємність із газом розміщуються належним чином (у вертикальному положенні), а вже потім підключайте до них варильну панель. ЩОДЕННЕ ВИКОРИСТАННЯ ОПИС ВИРОБУ ДЯКУЄМО ЗА ПРИДБАННЯ ВИРОБУ INDESIT Для отримання більш повної допомоги зареєструйте свій прилад на сайті www.register10.eu

Перед використанням пристрою уважно прочитайте інструкції з техніки безпеки. Посібник користувача

1. Знімні решітки для каструль2. Напівшвидка конфорка3. Напівшвидка конфорка4. Швидка конфорка5. Допоміжна конфорка6. Ручка керування потужністю напівшвидкої конфорки7. Ручка керування потужністю напівшвидкої конфорки

8. Ручка керування потужністю конфорки швидка

9. Ручка керування потужністю допоміжної конфорки

Зафарбований кругВелике полум’яМале полум’яПерекритий кранМаксимальний отвір/подачай електричне запалюванняMінімальний отвірі знижена подача

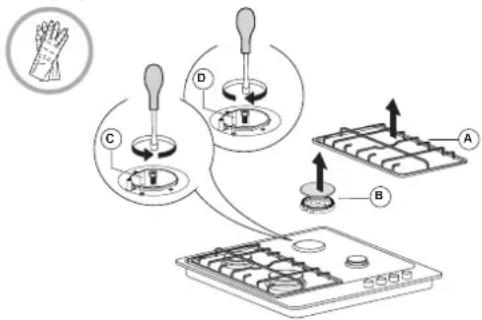

9876ЗАМІНА ФОРСУНОК (див. Таблицю форсунок в Інструкціях з техніки безпеки) Лише кваліфікований майстер повинен проводити цю процедуру.

• Зніміть решітки (А).

• Витягніть конфорки (В).

• За допомогою торцевого ключа відповідного розміру розкрутіть форсунку (С) яку потрібно замінити.

• Замініть її на форсунку, придатну для нового типу газу.

• Вмонтуйте форсунку (D).

Перш ніж установлювати варильну панель, не забудьте прикріпити табличку калібрування газу, що постачається з форсунками, щоб вона відповідала фактичнім даним про калібрування подачі газу. НАЛАШТУВАННЯ КРАНІВ НА МІНІМАЛЬНУ ПОДАЧУ ГАЗУ Лише кваліфікований майстер повинен проводити цю процедуру. Налаштовувати подачу газу потрібно тоді, коли кран знаходиться в положенні мінімальної подачі (маленьке полум’я). Первинне повітря в конфорках налаштовувати не потрібно. Щоб пересвідчитися в правильному налаштуванні мінімальної подачі газу, зніміть ручку керування потужністю конфорки (F) та виконайте перелічені

• Закрутіть гвинт, щоб зменшити висоту полум’я (−);

• Послабте гвинт, щоб збільшити висоту полум’я (+). На цьому етапі запаліть конфорку та поверніть ручку керування потужністю конфорки на максимальне , а тоді на мінімальне значення, щоб перевірити рівномірність полум’я.

Завершивши налаштування, запечатайте необхідні ділянки за допомогою сургучу або аналогічного матеріалу. Від’єднайте прилад від джерела живлення. ОЧИЩЕННЯ ПОВЕРХНІ ВАРИЛЬНОЇ ПАНЕЛІ

• Усі емальовані та скляні частини слід очищувати теплою водою та нейтральним розчином.

• Під час тривалого контакту з вапнистою водою або абразивними миючими засобами на поверхнях із нержавіючої сталі можуть виникнути плями. Пролиту рідину (вода, соус, кава тощо) слід витирати одразу, ще до того, як вона засохне.

• Очищувати панель потрібно теплою водою та нейтральним миючим засобом, а тоді витирати насухо за допомогою м’якої тканини чи замші. Бруд від припалених решток їжі видаляйте за допомогою спеціальних очисників для поверхонь із нержавіючої сталі. ПРИМІТКА. Нержавіючу сталь слід чистити тільки за допомогою м’якої тканини або губки.

• Не використовуйте абразивні чи їдкі матеріали, очисники на основі хлору або металеві щітки.

• Ніколи не застосовуйте пристрої, у яких для очищення використовується

• Не використовуйте займисті продукти.

• Не залишайте кислотні або лужні речовини, наприклад оцет, гірчицю, сіль, цукор чи лимонний сік на варильній панелі. ОЧИЩЕННЯ ЧАСТИН ВАРИЛЬНОЇ ПАНЕЛІ

• Чистьте скляні й емальовані частини лише за допомогою м’якої тканини чи

• Решітки, кришки конфорок і конфорки можна також зняти, щоб почистити їх.

• Очистьте їх вручну за допомогою теплої води з неабразивним миючим засобом, видаляючи будь-які рештки їжі. Перевірте, чи жоден з отворів конфорки не забився.

• Промийте та висушіть їх.

• Чавунну решітку можна мити в посудомийній машині. Перед тим, як помістити решітки в низ посудомийної машини, видаліть рештки їжі, що пригоріла.

• Вставте конфорки у відповідні гнізда та належним чином накрийте конфорки кришками.

• Ставлячи на місце решітку, переконайтеся, що місце для каструлі збігається з конфоркою.

• Для забезпечення справної роботи на моделях, що містять поршень електричного запалювання та захисний механізм, слід ретельно очищати край поршня. Часто перевіряйте ці елементи, а в разі необхідності чистьте їх вологою тканиною. Будь-які припалені рештки їжі слід видалити за допомогою зубочистки або голки. ПРИМІТКА. Щоб не пошкодити пристрій електричного запалювання, не використовуйте його, коли конфорки знаходяться не на своїх місцях. ОЧИЩЕННЯ І ОБСЛУГОВУВАННЯ ПОСІБНИК З УСУНЕННЯ НЕСПРАВНОСТЕЙ Якщо варильна панель працює неналежним чином, перш ніж звертатися до центру післяпродажного обслуговування, перегляньте “Посібник з усунення несправностей“, щоб визначити проблему.

1. Конфорка не запалюється або полум’я нерівномірне

• не перекрита подача газу та джерело живлення, а особливо, чи відкритий кран подачі газу;

• газовий балон (зріджений газ) не порожній;

• не забиті отвори конфорки;

• не забруднена вилка розетки;

• усі частини конфорки розташовані правильно;

• біля варильної панелі немає протягів.

• під час запалювання конфорки ви протягом тривалого часу утримували натиснутою ручку керування потужністю конфорки, щоб активувати захисний механізм;

• не забиті отвори конфорки біля термопари;

• не забруднено край захисного механізму;

• правильно налаштовано мінімальну подачу газу (див. відповідний

3. Резервуари конфорки нестабільні

• дно резервуара ідеально рівне;

• резервуар розміщено на конфорці рівно по центру;

• не переплутано місця решіток і їх правильно встановлено. Якщо після вищевказаних перевірок несправність не зникає, зверніться до найближчого центру післяпродажного обслуговування.Посібник користувача

ПІСЛЯПРОДАЖНЕ ОБСЛУГОВУВАННЯ ПЕРШ НІЖ ЗВЕРТАТИСЯ ДО ЦЕНТРУ ПІСЛЯПРОДАЖНОГО ОБСЛУГОВУВАННЯ, ВИКОНАЙТЕ НАВЕДЕНІ НИЖЧЕ ДІЇ:

1. Перевірте, чи можна вирішити проблему самостійно за допомогою

порад, наведених у розділі ПОСІБНИК ІЗ УСУНЕННЯ НЕСПРАВНОСТЕЙ.

2. Вимкніть прилад і знову увімкніть його, щоб перевірити, чи

несправність залишається. ЯКЩО ПІСЛЯ ВИЩЕВКАЗАНОЇ ПЕРЕВІРКИ НЕСПРАВНІСТЬ НЕ ЗНИКНЕ, ЗВЕРНІТЬСЯ ДО НАЙБЛИЖЧОГО ЦЕНТРУ ПІСЛЯПРОДАЖНОГО ОБСЛУГОВУВАННЯ. Під час зв’язку з нашим Сервісом післяпродажного обслуговування завжди

• короткий опис несправності;

• серійний номер (номер після слова SN на паспортній табличці, розташованій під приладом). Серійний номер вказаний також у документації; Mod. Ind.C. SN: Prod.N. xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxx xxx PRODUCT INFORMATION

• повна адреса вашого місця проживання;

• ваш номер телефону. Якщо потрібен ремонт, зверніться в авторизований центр післяпродажного обслуговування (щоб гарантувати, що будуть використані оригінальні запчастини та ремонт буде виконано правильно).

З правилами, стандартною документацією та додатковою інформацією про виріб можна ознайомитися наступним чином:

• за допомогою QR-коду на вашому побутовому приладі;

• відвідавши наш веб-сайт docs. indesit.eu;

• або звернувшись до нашого центру післяпродажного обслуговування клієнтів (номер телефону зазначено у гарантійному талоні). Звертаючись до центру післяпродажного обслуговування, повідомте коди, зазначені на табличці з паспортними даними виробу.
