MANUALE UTENTE THP 642 IXI INDESIT

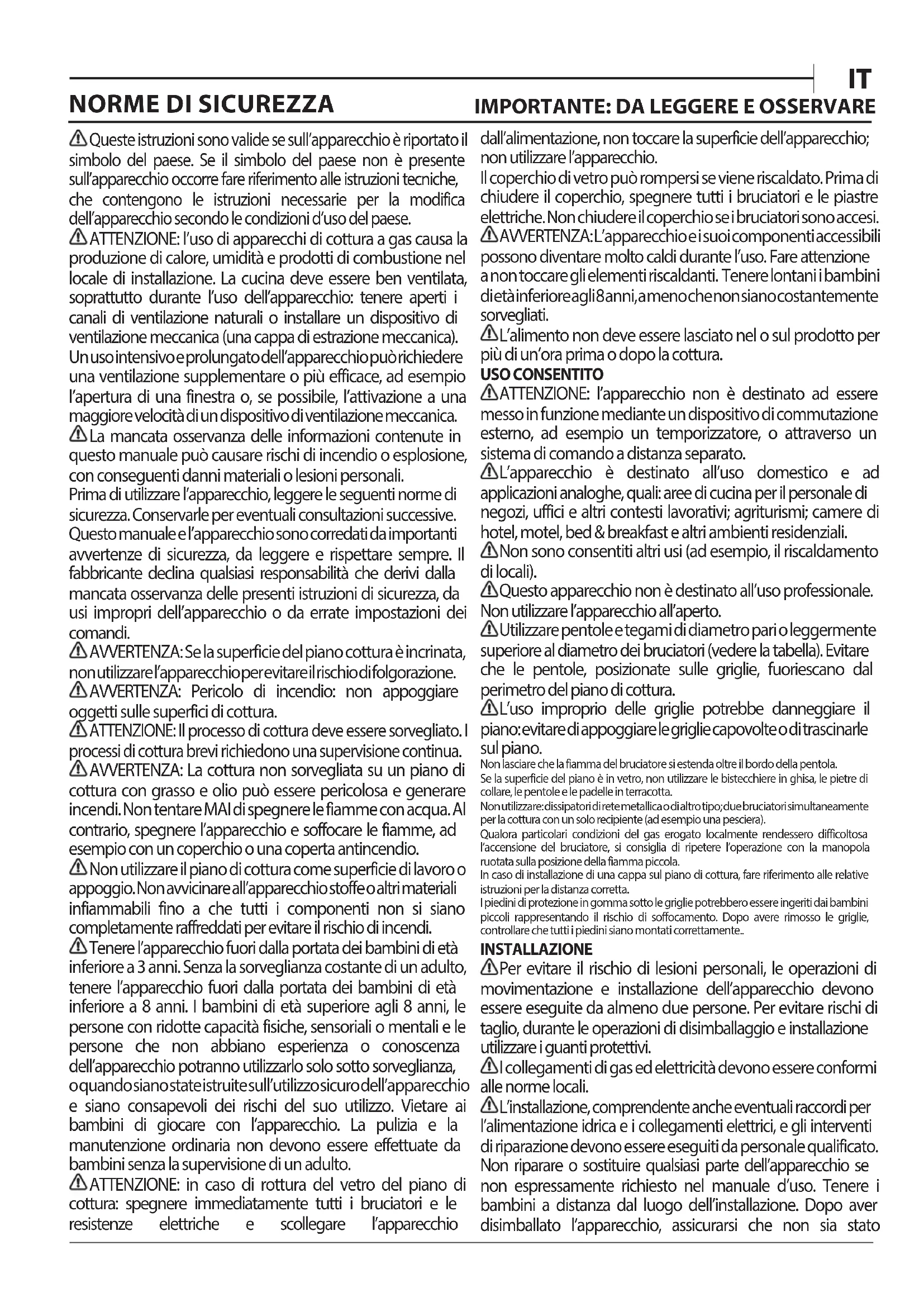

Queste istruzioni sono valide se sull'apparecchio è riportato il symbolo del paese. Se il symbolo del paese non è presente sull'apparecchio occorre fare riferimento alle istruzioni tecniche, che contengono le istruzioni necessarie per la modifica dell'apparecchio secondo le condizioni d'uso del paese.

ATTENZIONE: l'uso di apparecchi di cottura a gas causa la produzione di calore, umidità e prodotti di combustione nel locale di installation. La cucina deve essere ben ventilata, soprattutto durante l'uso dell'apparecchio: tenere aperti i canali di ventilazione naturali o installare un dispositivo di ventilazione meccanica (una cappa di estrazione meccanica). Unusointensivoe prolungatodell'apparecchio può richiedere una ventilazione supplementare o più efficace, ad esempio l'apertura di una finestra o, se possibile, l'attivazione a una maggiore velocità di un dispositivo di ventilazione meccanica.

La mancata osservanza delle informazioni contenate in questo manuale cui causare rischi di incendio o esplosione, con seguenti danni materiali o lesioni personali.

Prima di utilizzare l'apparecchio, leggere le seguenti norme di sicurezza. Conservarle per eventuali consultagioni successive. Questo manuale e l'apparecchio sono corredati da importanti avventenze di sicurezza, da leggere e rispetto sempre. Il fabbricante declina qualsi asi responsabilità che derivi alla mancata osservanza delle presenti istruzioni di sicurezza, da usi improperi dell'apparecchio o da errate impostazioni dei comandi.

AVERTENZA: Se la superficie del piano cottura è incrinata, nonutilizzare l'apparecchioperevitare il rischiodifolgorazione.

AWERTENZA: Pericolo di incendio: non appoggiare oggetti sulle superfici di cottura.

ATTENZIONE: Il processo di cottura deve essere sorvegliato. I processi di cottura brevi richiedono una supervisione continua.

AWERTENZA: La cottura non sorvegliata su un piano di cottura con grasso e olio cui è esse pericolosa e generate incendi. Non tentare MAI di spegnere le fiamme con acqua. Al contrario, spegnere l'apparecchio e soffocare le fiamme, ad esempio con un coperchio o una coperta antincendio.

Non utilizzato il piano di cottura come superficie di lavoro o appoggio. Non avvincare all'apparecchio stoffe o altri materiali inflammabili fino a che tutti i componenti non si siano completeness raffreddati per evitare il rischio di incendi.

Tenere l'apparecchio fuori alla portata dei bambini di eta inferiore a 3 anni. Senza la sorvegianza costante di un adulto, tenere l'apparecchio fuori alla portata dei bambini di eta inferiore a 8 anni. I bambini di eta superioreagli 8 anni, le persona con ridotte capacità fisiche, sensoriali o mentali e le persone che non abbiano esperenza o conoscenza dell'apparecchio potranno utilizzato solo在整个 sorvegianza, oquandosianostateistruitesull'utilizzosicuroldell'apparecchio e siano consapevoli dei rischi del suo utilizzo. Vietare ai bambini di giocare con l'apparecchio. La pulizia e la manutenzione ordinaria non devono essere effettuate da bambini sensa la supervisione di un adulto.

ATTENZIONE: in caso di rottura del vetro del piano di cottura: spegnere immediatamente tutti i brucatori e le resistenze elettriche e scollegare l'apparecchio

dall'alimentazione, non toccare la superficie dell'apparecchio; non utilizzato l'apparecchio.

Il coperchio di vetro può rompersi se viene riscaldato. Prima di chiudere il coperchio, spegnere tutti i bruciatori e le piastre elettriche. Non chiudere il coperchio sei bruciatori sono accesi.

AWERTENZA: L'apparecchio e suaico componenti accessibili possono diventare molto caldi durante l'uso. Fare attenzione a non toccare gli elementi riscaldanti. Tenere lontani i bambini dieta inferioreagli8anni,amenochenonsianocostamente sorvegliati.

L'alimento non deve essere lasciato nel o sul prodotto per più di un'ora prima o dopo la cottura.

USO CONSENTITO

ATTENZIONE: l'apparecchio non è destinato ad essere messo in funzione mediante un dispositivo di commutazione esterno, ad esempio un temporizzatore, o attraverso un sistema di lavoro a distanza separato.

L'apparecchio è destinato all'uso domestico e ad applicazioni analoghe, quali: are di cucina per il personale di negozi, uffici e altri contesti lavorativi; agriturismi; camere di hotel, motel, bed & breakfast e altri ambienti residenziali.

Non sono consentiti altri usi (ad esempio, il riscaldamento di locali).

Questo apparecchio non è destinato all'uso professionale. Non utilizzato l'apparecchio all'aperto.

Utilizzato pentole etegami di diametro paro leggermente superiore al diametro dei brucitori (vedere la tabella). Evitare che le pentole, posizionate sulle griglie, fluoriscano dal perimetro del piano di cottura.

L'uso improprio delle griglie potrebbe danneggiare il piano:evitarediappoggiarele grigliecapovolteoditrascinarle sul piano.

Non lasciare che la fiamma del bruciatore si estenda othere il bordo della pentola.

Se la superficie del piano è in vetro, non utilizzato le bistecchiere in ghisa, le pietre di collare, le pentole e le padelle in teracotta.

Nonutilizzare:dissipatori diretmetallica o dialto tipo;due brucitori simulaneamente per la cottura con un solo recipiente (ad esempio una pesciera).

Qualora particolari condizioni del gas erogato localmente rendessero difficoltosa l'accensione del bruciatore, si consiglia di ripetere l'operazione con la manopola ruotata sulla posizione della fiamma piccola.

In caso di installmente di una cappa sul piano di cottura,fare riferimento alle relative istruzioni per la distance corretta.

I piedini di protezione in gomma sotto le griglie potrebbero essere inceriti dai bambini piccoli rappresentando il rischio di soffocamento. Dop o ave rimosso le griglie, controllare che tutti i piedini siano montati correttamente.

INSTALLAZIONE

Per evitare il rischio di lesioni personali, le operazioni di movimentazione e installmente dell'apparecchio devono essere eseguite da almeno due persone. Per evitare rischi di taglio, durante le operazioni di disimballaggio e installmente utilizzato i guanti protettivi.

I collegamenti di gas ed elettricità devono essere conformi alle norme locali.

L'installazione, comprehendeancheventuali raccordi per l'alimentazione idrica e i collegamenti elettrici, e gli interventi di riparazione devono essere eseguit da personale qualificato. Non riparare o sostuire qualiassi parte dell'apparecchio se non espresamente richiesto nel manuale d'uso. Tenere i bambini a distanza dal luogo dell'infallazione. Dopo aver disimballato l'apparecchio, assicurarsi che non sia stato

danneggiato durante il trasporto. In caso di problemi, contattare il rivenditore o il Servizio Assistenza. A installmente completata, conservare il materiale di imballaggio (parti in plastica, polistirolo, ecc.) fuori della portata dei bambini per evitare potenziali rischi di soffocamento. Prima di procedere all'installazione, scollegare l'apparecchio alla rete elettrica per non correre il rischio di scosse elettriche. Per evitare il rischio di incendio o di folgorazione, durante l'installazione assicurarsi che l'apparecchio non danneggi o cavo di alimentazione. Attivare l'apparecchio solo dopo ave completing la procedura di installmente.

AVERTENZA: la Modifications dell'apparecchio e del metodo di installatione sono essentiali per il suo utilizzo sicuro e corretto in agli paese.

Utilizzare regolatori di pressione idonei alla pressione del gas individata nelle istruzioni.

Il locale deve essere provvisto di un sistema di estrazione dell'aria in grado di espellere ifumi prodotti alla combustione.

Il locale deve inoltre consentire un'adeguata circolazione dell'aria, in quanto l'aria è necessaria per la normale combustione. Il flusso d'aria non deve essere inferiore a 2 m³/h per agli kW di potenza installata.

Ilsystemadi circolazionepuo aspirare laria direttamente dall'esterno mediantauna tubazione con sezione interna non inferiore a 100~cm^2 ;l'apertura nondevesereseggettaad alcun tipo di ostruzione.

Ilsystemapofoffornirelaria necessariaperla combustione,anche inmode indiretto,ad esempio da locali adiacenti provvisti di tubazioni di circolazione dell'aria del tipo sopra descritto.Tali locali,tuttavia,nondevonoessere spazi comuni,camere da letto ostanze che possano presentare rischi d'incendio.

Il gas di petrollo liquido (GPL) si sposta verso terra perché è più pesante dell'aria. Per questa ragione, i locali che contengano bombole di GPL devono essere provvisti di sfiati che consentano al gas di fuoriscire in caso di perdite. Le bombole di GPL,anche solo parzialmente piene,non devono essere installate o conservate in locali o aree di deposito situate sotto il piano terreno (cantine, ecc.). É consigliabile tenere nel locale solo la bombola in uso, posizionandola in modo che non sia esposta a fonti di calore esteme (forni, camini, stufe, ecc.) che possano innalzare la temperatura della bombola及其他 50^

Se la rotazione delle manopole dei brucitori dovesse risultare difficultosa, contattare il Servizio Assistenza, che in caso di rubinetto difettosto provvedera a sostituirlo.

Le aperture utilizes per la ventilazione e la dispersione del calorie non devono mai essere coperte.

Eseguire tutte le operazioni di taglio del mobile prima di inseire il forno, avendo cura di rimuovere trucoli o residui di segatura.

Se l'apparecchio non è installato sopra un fosso, è necessario installare un pannello divisorio (non in dotazione) nel vano sottostante.

COLLEGAMENTO DEL GAS

AVERTENZA: Prima dell'installazione, controllare che le condizioni di distribuzione del locale (tip e pressione del gas) siano compatibili con la configurazione dell'apparecchio.

Controllare che la pressione del gas dell'impianto sa in linea con i valori riportati nella Tabella "Specifiche di bruciatori e ugelli".

AWERTENZA: le condizioni di configurazione dell'apparecchio sono riportate sull'etichetta (o sulla targhetta matricola).

AWERTENZA: quello apparecchio non è collegato a un dispositivo di evacuatione dei prodotti di combustione. l'installazione e l'allciamento devono essere eseguiti in conformità alle norme vigenti. Prestare particolare attenzione ai requisiti in materia di ventilazione.

Se l'apparecchio è collegato a un impianto a gas liquido, la vite di regolazione deve essere serrata con la massima forza possibile.

IMPORTANTE: sesiutilizza una bombola digasoinstallato un serbatoio di gas, quosti devono essere posizionati correttamente (orientamento verticale).

AVERTENZA: esta operazione deve essere eseguita da un technician significato.

Per l'allacciamento del gas,utilizzare solo un tubo di metallo flessibile origido.

Collegamento con tubo rigido (rame o acciaio) Il collegamento all'impianto del gas deve essere eseguito in modo da evitare qualsi forma di compressione o di trazione sull'apparecchio. Sullarampadialimentazionedell'apparecchio sitrova un raccordo a L regolabile, provvisto di una guarnizione di tenuta contro le perdite. La guarnizione deve essere riapplicata durante ogni rotazione del raccordo (la guarnizione è in dotazione con l'apparecchio). Il raccordo per il tubo di mandata del gas è un attacco maschio cilindrico 1/2 filettato.

Collegamento di un tubo in acciaio inox flessibile nella saldature a un attacco filettato il raccordo per il tubo di mandata del gas è un attacco maschio cilindrico 1/2 filettato. Questi tubi devono essere installati in modo che la loro estensione completa non superi 2000 mm di lunghezza. Una volta eseguito il collegamento, controllare che il tubo in metallo flessibile non entri aicontatto con parti mobili e non sia compresso. Usare solo tubi e guamizioni conformi alle norme nazionali vigenti.

IMPORTANTE: nel caso si utilizi un tubo in acciaio inox, quello dovrè essere installato in modo da non entrare in contatto con parti mobili (es. cassetti). Il tubo delve passare in un'area libera da ingombri e delve essere ispezionabile su tutte la lunghezza.

L'apparechio deve essere collegato all'impianto del gas o alla bombola del gas in conformità alle norme nazionali vigenti. Primadi procedere alcollegamento,verificare che l'apparechio si compatible con I'impianto di alimentazione del gas che si intende utilizzato. In caso contrario, seguire le istruzioni del paragrafo "Adattamento dell'apparechio al tipo di gas".

Dopo il collegamento all'alimentazione del gas, verificare con una soluzione di acqua saponata che non visiano perdite. Con i brucitori accesi, ruotare le manopole alla posizione massima 1^ alla posizione minima 2^ per verificare la stabilità della fiamma.

ADATTAMENTO DELL'APPARECCHIO AL TIPO DI GAS

(Questa operazione deve essere eseguita da un technician qualificato).

Per adattare l'apparecchio a un tipo di gas diverso da quello per il quale è stato prodotto (indicato sull'etichetta), seguire la procedura riportata dopo i disegni di installmente.

AVVERTENZE ELETTRICHE

IMPORTANTE: Le informazioni sui consumi di corrente e tensione sono riportate sulla targhetto matricola.

Il cavo di alimentazione deve essere sufficientemente lungo da consentire il collegamento dell'apparecchio, una volta posizionato nell'ubicazione definitiva, alla presa di corrente. Non tirare il cavo di alimentazione.

Deve essere possibile scollegare l'apparecchio alla rete elettrica disinserendo la spina, se questa è accessibile, otramite un interruptore multipolare installato a monte della presa nel rispetto dei regolamenti elettrici vigenti; inoltre, l'apparecchio deve essereMESSO a terra in conformità alle norme di sicurezza elettrica nazionali.

Non utilizzato cavi di prolunga, prese multiple o adattatori. Una volta terminata l'installazione, i componenti elettrici non devono più essere accessibili. Non utilizzato l'apparecchio quando si è bagnati oppure a piedi nudi. Non accendere l'apparecchio se il cavo di alimentazione o la spina sono danneggiati, se si osservano anomiale di funzionamento o se l'apparecchio è caduto o è stato danneggiato.

Se il cavo di alimentazione è danneggiato, deve essere sostituito con uno dello stesso tipo dal produttore, da un centro di assistenza autorizzato o da un technician qualificato per evitare situazioni di pericolò riscchi di scosse elettriche.

PULIZIA E MANUTENZIONE

AVERTENZA: Per evitare rischi di folgorazione, prima di qualiasi'intervento di manutenzione accertarsi che l'apparecchio sia spento e scollegato dall'alimentazione elettrica; non usare in nessun caso pulitrici a getto di vapore.

Nonutilizzare prodotti abrasivi o corrosivi, prodotti a base di cloro o pagliette.

Per evitare danni all'accensione elettrica, non utilizzarla quando i bruciatori non sono nella loro sede.

SMALTIMENTO DEL MATERIALE DI IMBALLAGGIO

Il materiale di imballaggio è riciclabile al 100% ed è contrassegnato dal significato del riciclaggio.

Le varie parti dell'imballaggio devono pertanto essere smaltite responsabilmente e in stretta osservanza delle norme stabilite dalle autorità locali.

SMALTIMENTO DEGLI ELETTRDOMESTIC

Questo prodotto è fabbricato con materiale ricidabile o riutilizzabile. Smaltire il prodotto rispetto le normative locali in materia. Per ulteriori informazioni sul trattamento, il recupero e il ricidaggio degli elettrodomestici, contattare l'uffizio locale competente, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato. Questo appearecchio è contrassegnato in conformità alla direttiva europea 2012/19/UE, Rifiuti di appearecchia tureliche ed elettroniche (RAEE) e alle nome sui rifiuti di appearecchia tureliche ed elettroniche 2013 (e successive modifiche).

Assicurandosi che quello prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenir le conseguenze negative per l'ambiente e la salute.

Il significato il prodotto o sulla documentazione di accompagnamento indica che questo apparetcchio non deve essere smalitto come rifiutto domestico, bensi conferito presso un centro di raccolta preposto al ritiro delle apparecchiature elettriche e edlettroniche.

CONSIGLI PER IL RISPARMIO ENERGETICO

Utilizzare pentole e tegami con diametro del fondo correspondente al diametro della zona di cottura.

Utilizzare solo pentole e padelle con fondo piatto.

Se possibile, tenere il coperchio sulle pentoile durante la cottura.

Utilizzare la pentola a pressione per ridurre il consumo di energia e il tempo di cottura.

DICHIARAZIONE DI CONFORMITA

Questo apparecchio soddisfa i requisiti di Ecodesign del regolamento europeo 66/2014 e l'Ecodesign per i prodotti connessi all'energia e le informazioni sull'energia (emendamento) (Uscita UE) Regolamenti 2019 in conformità con la norma europea EN 30-2-1.

Le informazioni relative alla modalità a basso consumo dell'apparecchio in conformità con il Regolamento (UE) 2023/826 sono disponibili al seguente link: https://docs.emeaappliance-docs.eu.

Tipodi gasutilizzatoTi	podi bruciatore Iniettore	Portata termica	nominale kW	Consumo nominale	Potenza termica ridotta kW	Pressione del gas mbar
						min. nom. max.
GAS NATURALE (Metano) G20	Rapidò (R)	115 Y	3,00	286 l/h	0,75	17 20	25
	Semi-rapidò (SR)	95 Z	1,65	157 l/h	0,40
	Ausiliario (AUX)	72 X	1,00	95 l/h	0,40
GAS PETROLIO LIQUIDO (Butano) G30	Rapidò (R)	85	3,00	218 g/h	0,75	20 28	30 35
	Semi-rapidò (SR)	63	1,65	120 g/h	0,40
	Ausiliario (AUX)	50	1,00	73 g/h	0,40
GAS PETROLIO LIQUIDO (Propano) G31	Rapidò (R)	85	3,00	214 g/h	0,75	25 37	45
	Semi-rapidò (SR)	63	1,65	118 g/h	0,40
	Ausiliario (AUX)	50	1,00	71 g/h	0,40

Tipodi gasutilizzato Conf		gurazione modello4 BRUCIATORI	Potenza termica nominale(kW)	Consumo totale nominale	Aria necessaria \( (m^3) \)per la combustione di \( 1m^3 \)di gas
G20	20 mbar	1R - 2SR - 1AUX	7,30	695 l/h	9,52
G30	28-30 mbar	1R - 2SR - 1AUX	7,30	531 g/h	30,94
G31	37 mbar	1R - 2SR - 1AUX	7,30	521 g/h	23,80

ALIMENTAZIONE ELETTRICA: 220-240 V ~ 50-60 Hz - 0,6 W

INSTALLAZIONE (CLASSE 3)

INFORMAZIONI TECNICHE PER L'INSTALLATORE

• Utilizzare guanti protettivi per maneggiare, preparare e installare il prodotto.
• Questo prodotto più essere incassato in un top dello spessore di 20 ÷ 60 ~mm .
  Se sotl il pano di cottura non è previsto un forno, inseire un pannello separatore che abbia una superficie par almeno all'apertura nel piano di lavoro. Tale pannello deve essere posizionato a una distanza massima di 150 mm alla superficie superiore del piano di lavoro e in nessun caso inferiore a 20 mm dal fondo del piano di cottura. In caso si intenda installare un forno sotto il piano di cottura, assicurarsi che il fornso sia dotato di un systema di raffreddamento.

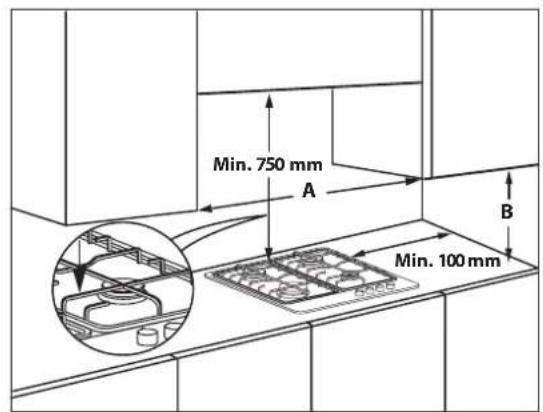

DIMENSIONI E DISTANZE DA RISPETTARE

NOTA: se la distanza "A" tra i pensili è compresa tra 600 mm e 730 mm, l'altezza "B" delve essere minimo 530 mm. Se la distanza "A" tra i pensili è maggiore della larghezza del piano di cottura, l'altezza "B" delve essere minimo 400 mm. Qualora venga installata una cappa sulla piano di cottura,fare riferimento alle istruzioni di montaggio della cappa per la distanza da rispetto.

MONTAGGIO

Dopo aver pulito la superficie perimetrale, aplicare al piano di cottura la guarnizione in dotazione come mostrato in figura.

Posizione il piano all'interno dell'apertura praticata secondo le dimensioni indicate nelle istruzioni.

NOTA: il cavo di alimentazione deve essere sufficientemente lungo da permetterne l'estrazione dall'alto.

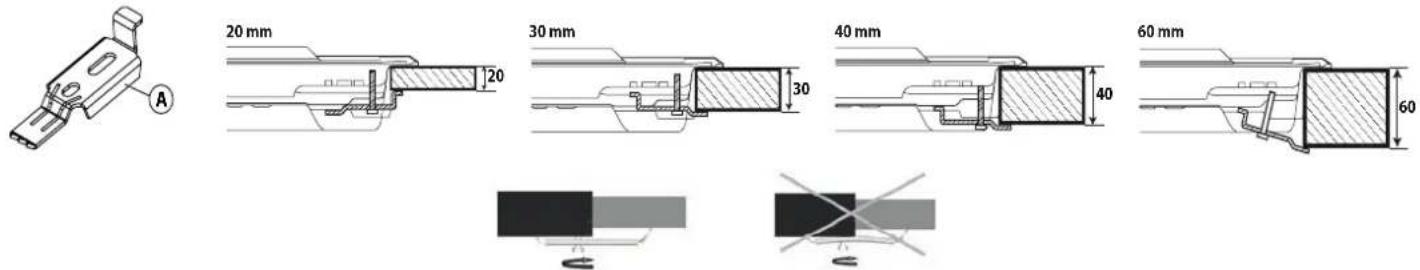

Per bloccare il piano di cottura, utilizzare le staffe (A) in dotazione. Posizionare le staffe in corrispondenza dei fori evidenziate alla freccia e fissarle con le apposite viti in modo da adattarle allo spessore del top (vedere le figure seguente).

COLLEGAMENTO GAS

• Collegare il raccordo a gomito (A)^ o (B)^ fornito insieme al tubo di alimentazione principale del piano di cottura e interporre la guarnizione (C) in dotazione, a norma EN 549.
• Utilizzare il raccordo a gomito (A) per la Francia e il raccordo a gomito (B) per tutti gli altri paesi.
• Dopo il collegamento all'alimentazione del gas, verificare con una soluzione di acqua saponata che non vi siano perdite. Con i bruciatori accesi, ruotare le manopole alla posizione massima alla posizione minima per verificare la stabilità della famma.

CONNECTION ELETTRICA

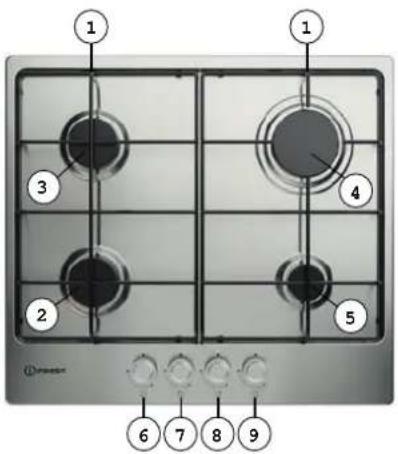

DESCRIZIONE DEL PRODOTTO

1. Griglie amovibili
2. Bruciatore Semirapido
3. Bruciatore Semirapido
4. Bruciatore Rapido
5. Bruciatore Ausiliario
6. Manopola del bruciatore Semirapido
7. Manopola del bruciatore Semirapido
8. Manopola del bruciatore Rapido
9. Manopola del bruciatore Ausiliario

Simboli

Pallino piano

Rubinetto chiuso

Fiamma grande

Massima aperture/erogazione e accensione elettrica

Fiamma piccola

Minima aperture o ergazione ridotta

USO QUOTIDIANO

UTILIZZO DEL PIANO DI COTTURA

Non lasciare che la fiamma del bruciatore si estenda或者其他 il bordo della pentola.

IMPORTANTE: quando è in funzione, tutte la superficie del piano di cottura potrebberiscaldarsi.

Per accendere uno dei bruciatori, ruotare la manopola corrispondente in senso antiorario fino a far coincidere l'indice con il simbolo di fiamma massima.
- Premere la manopola contro la mascherina dei comandi per accendere il bruciatore.
- Una volta acceso il bruciatore, è necessario continuare a tenere premuta la manopola per circa 5-10 secondi per consentire il corretto funzionamento del dispositivo.
- Si tratta di un dispositivo di sicurezza che interrompe la fuoriuscita di gas in caso di spegnimento accidentale della fiamma (dovuto a correnti d'aria, interruzione momentane dell'alimentazione del gas, traboccamenti di liquidi, ecc.).
- La manopola non deve essere tenuta premuta per più di 15 secondi. Se, trascorso tale tempo, il bruciatore non rimane acceso, attendere almeno un minuto prima di tentare un'ulteriore accensione.

NOTA: qualora particolari condizioni del gas erogato localmente rendessero difficoltosa l'accensione del bruciatore, si consiglia di ripetere l'operazione con la manopola ruotata sulla posizione della fiamma piccola.

Puo accadere che il bruciatore si spenga al momento del rilascio della manopola. Ciò indica che il dispositivo di sicurezza non si è scaldato a sufficientia. In questo caso, ripetere le operazioni sulla descrirente.

Nel caso di una estinzione occidentale delle fiamme del bruciatore, chiudere la manopola di lavoro e non tentare di accenderlo per almeno 1 minuto.

CONSIGLI PRATICI PER L'USO DEI BRUCIATORI

Questo piano di cottura è dotato di bruciatori con diametri diversi. Al fine di ottenerile massimo rendimento, è utile attenersi alle seguenti regole:

• utilizzare pentole e tegami di diametro pari o leggermente superiore al diametro dei brucitori (vedere la tabella a destra);
  -utilizzare soltanto pentole e tegami con fondi piatti;
• utilizzare la giusta quantità d'acqua per la cottura dei cibi e usare il coperchio;

• evitare che le pentole, posizzionate sulle griglie, fluoriscano dal perimetro del piano di cottura;

• nel caso di recipienti con fondo convesso (WOK), utilizzare la griglia di supporto che deve essere posizionata solo sul bruciatore multicorona;

• evitare urti accidentali con pentole,griglie o altri utensili da cucina;
  non lasciare bistecchiere vuote sul fornello acceso per più di 5 minuti.

IMPORTANTE: l'uso improprio delle griglie potrebbe danneggiare il piano; evitare di appoggiare le griglie capovolte o di trascinarle sul piano.

BRUCIATORE Ø RECIPIENTI

Rapidoda da 24 a 26 cm

Semirapidoda da 16 a 22 cm

Ausiliario da 8 a 14 cm

Nonutilizzare:

• bistecchiere in ghisa, supporti in pietra naturale, tegami o pentole in terracotta;
• dissipatori di rete metallica o di altri tipo;
• due brucatori simultaneamente per la cottura con un solo recipiente (ad esempio una pesciera).

ADATTAMENTO AI DIVERSI TIPI DI GAS

Questa operazione deve essere eseguita da un technician qualificato.

In caso di utilizzo con un gas diverso da quello indicate sulla targhetta matricola e sull'etichetta informativa posta sulla parte superiore del piano di cottura, è necessario sostituire gli iniettori.

L'etichetta informativa va rimossa e conservata insieme al libretto istruzioni.

Utilizzare regolatori di pressione idonei alla pressione del gas indicata nelle istruzioni:

per la sostituzione degli iniettori del gas, rivolgersi al servizio assistenza o a un tecnico qualificato;
- gli iniettori non forniti in dotazione devono essere richiesti al servizio assistenza; - regolare il minimo dei rubinetti.

NOTA: se si utilizes gas di petrolio liquefatto (G30/G31), la vite di regolazione del minimo deve essere avvitata a fondo.

IMPORTANTE: se la rotazione delle manopole dei brucatori dovesse risultare dificoltosa, contattare il Servizio di assistenza tecnica autorizzato che provvedera alla sostituzione del rubinetto, se difettioso.

IMPORTANTE: se si utilizes la bombola del gas, esta deve essere posizionata correttamente (orientamento verticale).

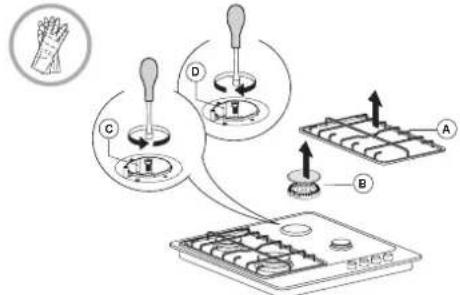

SOSTITUZIONE DEGLI INIETTORI (per il tipo vedere tabella ugelli nelle Norme di Sicurezza)

A Questa operazione deve essere eseguita da un technician qualificato.

Rimuovere le grigie (A).
- Estrarre i bruciatori (B).
- Con una chiave a tubo della dimensione appropriata, svitare l'inietto da sostituire (C).
Sostituirlo con l'iniettore previsto per il nuovo tipo di gas.
- Rimontare l'inietto in (D).

Prima di installare il piano di cottura, ricordarsi di applicare la targhetta di taratura gas formita con gli iniettori di ricambio, in modo che copra le informazioni gi a presenti.

REGOLAZIONE DEL MINIMO DEI BRUCIATORI

A Questa operazione deve essere eseguita da un technician qualificato.

La regolazione deve essere eseguita con il rubinetto nella posizione di minimo (fiamma piccola).

Non occorre regolare l'aria primaria dei bruciatori.

Per garantire una corretta regolazione del minimo, rimuovere la manopola (F) e procedere nel modo segunte:

• avvitare la vite per ridurre l'altezza della fiamma (-);
• allentare la vite per aumento l'altezza della fiamma (+);

Con i brucatori accesi, ruotare le manopole alla posizione massima alla posizione minima per verificare la stabilità della fiamma.

Terminata la regolazione, ripristinare i sigilli con ceralacca o materiale equivalente.

PULIZIA E CURA

Scollegare l'alimentazione prima di eseguire la manutenzione.

PULIZIA DEL PIANO COTTURA

Le parti smaltate e in vetro vanno lavate con acqua calda e detergente neutro.
L'acqua calcarea o detergenti aggressivi potrebbero lasciare macchie sulle superfici in acciaio inox, se rimangono a contatto troppo a lungo. Eliminare prontamente eventuali residui di cibo (acqua, sugo, caffe, ecc.) prima che si secchino.
- Pulire con acqua calda e detergente neutro, quindi asciugare con un panno morbido o una pelle di daino. In caso di sporco dificile, usare esclusivamente detergenti indicati per le superfici in acciaio inox.

NOTA: pulire le superfici in acciaio inox solo con un panno morbido o una spugna.

Nonutilizzare prodotti abrasivicorrosivi, prodotti a base di cloro o pagliette.
Nonutilizzare pulitrici a getto di vapore.
Nonutilizzare prodotti inflammabili.
Evitare di lasciare sul piano sostanze acide o alcaline come aceto, mostarda, sale, zucchero o succo di limone.

PULIZIA DEI COMPONENTI DEL PIANO

• Le griglie, i cappellotti e i brucitori sono rimovibili per facilitarne la pulizia.
  Lavarli a mano con acqua calda e detersivo non aggressivo avendo cura di eliminare eventuali incrostazioni e controllingo che nessuna delle aperture del bruciatore via otturata.
• Sciacquare e asciugare.
• Le griglie in ghisa possono essere pulite in lavastoviglia. Rimuovere eventuali residui di cibo bruciato prima di riporre le griglie nel cestello più basso della lavastoviglia.
• Rimontare correttamente bruciatori e cappellotti nelle rispettive sedi.
• Nel ripositionare le griglie, assicurarsi che la zona di appoggio delle pentole sa allineata con il bruciatore.
• Nei modelli dotati di candeline di accensione elettrica e di termocoppie di sicurezza, occorre procedere a un'accurata pulizia della parte terminale della candelina per assicurare il buon funzionamento. Controllare quosti componenti frequentemente e, se necessario, puliri con un panno umido. Eventuali residui di cibo scichi vanno rimossi con uno stuzzicadenti o un ago.

NOTA: per evitare danni all'accensione elettrica, non utilizzarla quando i bruciatori non sono nella loro sede.

RISOLUZIONE DEI PROBLEMI

Se il piano cottura non funzione correttamente, prima di chiamare l'assistenza esaminare esta guida rapida per individuire il problema.

1. Il bruciatore non si accende o la fiamma non è uniforme

Controllare che:

non ci siano interruzioni nella rete di alimentazione del gas ed elettrica e, in particolare, che il rubinetto del gas sa aperto;
- la bombola del gas liquido non si造血urita;
- le aperture del bruciatore non siano ostruite;
- la parte terminale della candelina non sia sporca;
- tutte le partiche compongono il bruciatore siano posizionate correttamente;
- non ci siano correnti d'aria in prossimità del piano.

2. La fiamma non rimane accesa

Controllare che:
- la manopola sia stata premuta a fondo durante l'accensione del bruciatore per il tempo sufficiente ad attivare il dispositivo di sicurezza;
- le aperture del bruciatore non siano ostruite in corrispondenza della termocoppia;
- la parte terminale del disposativo di sicurezza non sua sporca;
- la regolazione del minimo sa corretta (vedere il paragrafo corrispondente).

3. I recipienti sono instabili

Controllare che:

• il fondo del recipiente sua perfettamente piano;
• il recipiente sua centrato sul bruciatore;
• le griglie non siano state invertite o posizionate in modo errato.

Se dopo le suddette verifiche il problema persistsente, contattare il Servizio Assistenza più vicino.

IT SERVIZIO ASSISTENZA

PRIMA DI CHIAMARE IL SERVIZIO ASSISTENZA:

1. Verificare se non sia possibile eliminare dasoli guasti. Vedere "RISOLUZIONE DEI PROBLEMI".
2. Spagnere e riaccendere l'apparecchio per assicurarsi che l'inconveniente sia stato eliminato.

SE DOPO I SuddETTI CONTROLLI IL PROBLEMA PERSISTE, CONTATTARE IL SERVIZIO ASSISTENZA PIU VICINO.

Quando si contatta il loro servizio assistenza,indicare sempre:
- una breve descrizione del guasto;
- il tipo e il modello esatti del prodotto;

• il numero di serie (è il numero che si trova durante la parola SN sulla targhetta matricola posta sotto l'apparecchio). Il numero di series è indicato nelle nella documentazione;

• il proprioio indirizzo completo;
• il proprio numero di Telefono.

Qualora si renda necessaria una riparazione, rivolgersi ad un centro del Servizio Assistenza (a garanzia dell'utilizzo di pezzi di ricambio originali e di una corretta riparazione).

Per le linee guida, la documentazione standard e altri informazioni sui prodotti:

Utilizzando il codice QR nel proprio apparecchio;
- Visitando il nostro site web docs.ingesit.eu;
- Oppure, contattare il Servizio Assistenza Tecnica (al numero di telefono riportato sul libretto di garanzia). Prima di contattare il Servizio Assistenza Clienti, prepararsi a fornire i codici riportati sulla targhetto matricola del prodotto.

INSTRUÇÉS DE SEGURANÇA

AVISOS IMPORTANTES QUE DEVERÁLER ECUMPRIR

PT
