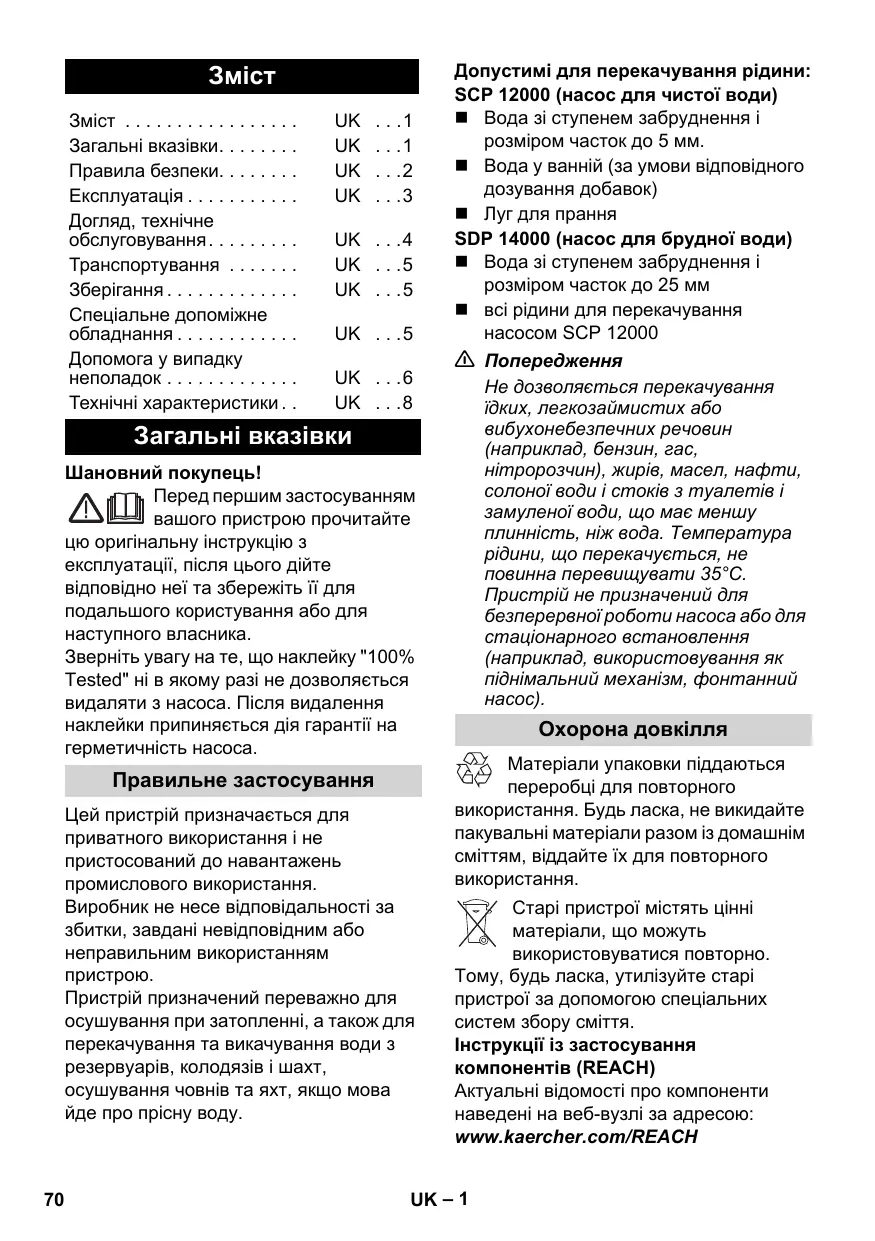

Загальні вказівки..... UK ...1
Правила безпеки..... UK ...2
Експлуатація.... UK ...3
Догляд, технічне
обслуговування..... UK ...4
Транспортування ..... UK ...5
Зберігання.... UK ...5
Спеціальне допоміжне
обладнання.... UK ...5
Допомога у випадку
неполадок.... UK ...6
Технічні характеристики.. UK ...8
Загальні вказівки
Шановний покупець!
Перед першим застосуванням
вашого пристрою прочитайте
цю оригінальну інструкцію з
експлуатації, після цього дійте
відповідно неї та збережіть її для
подальшого користування або для
наступного власника.
Зверніть увагу на те, що наклейку "100%
Tested" ні в якому разі не дозволяється
видаляти з насоса. Після видалення
наклейки припиняється дія гарантії на
герметичність насоса.
Правильне застосування
Цей пристрій призначається для приватного використання і не пристосований до навантажень промислового використання.
Виробник не несе відповідальності за збитки, завдані невідповідним або неправильним використанням пристрою.
Пристрій призначений переважно для осушування при затопленні, а також для перекачування та викачування води з резервуарів, колодязів і шахт, осушування човнів та яхт, якщо мова йде про прісну воду.
Допустимі для перекачування рідини: SCP 12000 (насос для чистої води)
■ Вода зі ступенем забруднення і розміром часток до 5 мм.
■ Вода у ванній (за умови відповідного дозування добавок)
■ Луг для прання
SDP 14000 (насос для брудної води)
■ Вода зі ступенем забруднення і розміром часток до 25 мм
■ всі рідини для перекачування насосом SCP 12000
⚠️ Попередження
Не дозволяється перекачування їдких, легкозаймистих або вибухонебезпечних речовин (наприклад, бензин, гас, нітророзчин), жирів, масел, нафти, солоної води і стоків з туалетів і замуленої води, що має меншу плинність, ніж вода. Температура рідини, що перекачується, не повинна перевищувати 35°C. Пристрій не призначений для безперервної роботи насоса або для стаціонарного встановлення (наприклад, використовування як піднімальний механізм, фонтанний насос).
Охорона довкілля
Матеріали упаковки піддаються переробці для повторного
використання. Будь ласка, не викидайте пакувальні матеріали разом із домашнім сміттям, віддайте їх для повторного використання.
Старі пристрої містять цінні
матеріали, що можуть
використовуватися повторно.
Тому, будь ласка, утилізуйте старі пристрої за допомогою спеціальних систем збору сміття.
Інструкції із застосування компонентів (REACH)
Актуальні відомості про компоненти наведені на веб-вузлі за адресою:
У кожній країні діють умови гарантії, наданої відповідною фірмою-продавцем. Неполадки в роботі пристрою ми усуваемо безплатно протягом терміну дії гарантії, якщо вони викликані браком матеріалу чи помилками виготовлення. У випадку чинності гарантії звертіться до продавця чи в найближчий авторизований сервісний центр з документальним підтвердженням покупки.
Знаки у посібнику
⚠️ Обережно!
Для небезпеки, яка безпосередньо загрожує та призводить до тяжких травм чи смерти.
⚠️ Попередження
Для потенційно можливої небезпечної ситуації, що може призвести до тяжких травм чи смерті.
Увага!
Для потенційно можливої небезпечної ситуації, що може призвести до легких травм чи спричинити матеріальні збитки.
Правила безпеки
⚠️ Небезпека для життя
При недотриманні вказівок по техніці безпеки існує небезпека для життя від електричного струму!
Перевіряти підключення приладу до мережі на предмет пошкодження перед кожним використанням.
Замініть дефектний провід через авторизовану сервісну службу/електрика.
Всі електричні штепсельні з'єднання повинні перебувати в захищеному від затоплення місці.
■ Непридатні подовжувачі можуть бути небезпечними. На відкритому повітрі використовуйте лише придатний для цього подовжувальний кабель з
відповідним маркуванням та достатнім діаметром кабелю.
Штекери та з'єднання подовжувача, що використовується, повинні бути захищеними від попадання краплин води.
■ Мережний шнур і кабель перемикача рівня не можна використовувати для транспортування або кріплення пристрою.
■ Для того щоб від'єднати пристрій від мережі потрібно тягнути не за з'єднувальний шнур, а за штекер.
■ Не тягнути з'єднувальний шнур через гострі кути та не затискати його.
■ Зазначена напруга на заводській табличці повинна збігатися з напругою у джерелі току.
■ Щоб уникнути небезпеки, ремонт і установку запасних деталей повинні виконувати тільки авторизовані сервісні центри.
■ Стежити за електричними захисними пристроями:
Використовувати заглибні насоси в басейнах, ставках у дворі та фонтанах тільки з автоматом захисту від струму витоку з номінальним струмом витоку 30 мА.
Забороняється івикористовувати насос, якщо в басейні або ставку перебувають люди.
3 міркувань безпеки, ми рекомендуємо використовувати пристрій з автоматом захисту від струму витоку (витоку 30 мА).
Електричні з'єднання повинні виконуватися тільки електриком.
Слід обов'язково дотримуватися національних вимог!
В Австрії насоси для використання в басейнах і ставках, що мають сполучне проведення, згідно OVE В/EN 60555 частина 1 - 3, повинні живитись від схваленого ÖVE розділового трансформатора, причому не повинна перевищуватись номінальна напруга 230В.
Цей пристрій не призначено для використання людьми (у тому числі й дітей) з обмеженими фізичними, сенсорними або розумовими здатностями або особами з відсутністю досвіду й/або знань, за винятком випадків, якщо за забезпеченням безпеки їхньої роботи спостерігають спеціально підготовлені особи або вони одержують від них вказівки, що стосуються використання пристрою. Необхідно стежити за дітьми, не дозволяти їм грати із пристроєм.
Умови для забезпечення стійкості
Увага!
Перед виконанням будь-яких дій з приладом або біля нього необхідно забезпечити стійкість, щоб запобігти нещасним випадкам та травмуванню.
– Стійкість приладу гарантована лише у тому випадку, коли його встановлено на рівній поверхні.
Експлуатація
Опис пристрою
1 Мережевий кабель зі штекером
2 Вимикач рівня (IQ Level Sensor)
3 Кнопка вентиляції
4 Ручка
5 Елементи підключення шланга 1" (25,4 мм) та 1 ^1/4 "(31,7 мм)
6 Плоске ущільнення
7 Зворотній клапан
8 Кабельний з'єднувач
Підготовка
Перед використанням насосу обов'язково додержуйтесь правил безпеки!
Малюнок A
→ У рази наявності шлангу 1 ^1/4 “(31,7 мм) елемент підключення шланга повинен бути попередньо обрізаний
Малюнок В
→ Помістити плоске ущільнення в штуцер.
Слід запобігти постійної зворотної течії води через шланг або насос після відключення, для цього рекомендується використовувати зворотний клапан, що входить у комплект постачання. Видалити плоске ущільнення перед застосуванням зворотного клапана. Дотримуватись правильності монтажу.
→ Закрутити елемент підключення шланга на насосі
→ Надягти шланг на елемент
підключення шланга і закріпити
відповідним хомутом для шланга
Вказівка:
Чим більше діаметр шланга й чим коротше його довжина, тим вище продуктивність перекачування.
Малюнок C
→ При роботі без фільтру попередньої очистки відкинути ніжки(тільки SCP 12000).
Фільтр попередньої очистки поставляється як спеціальне оснащення.
Малюнок D
→ Встановити IQ Level Sensor на потрібний рівень.
Вимикач рівня IQ Level Sensor у разі потреби можна зняти з направляючої рейки, потягнувши наверх, і розмістити окремо.
Малюнок E
→ Надійно поставити насос на тверду поверхню у рідину для перекачування або опустити за допомогою прикріпленого до ручки троса.
Зона всмоктування не повинна бути повністю або частково закрита забрудненням.
Малюнок F
→ При встановленні насоса слід врахувати, що його можна занурювати на глибину (h1) не більше 9 м. При цьому максимальна висота перекачування (h2) досягається при знаходженні на глибині від 7 м (SCP 1200) до 8 м (SDP 14000)
Висота перекачування - це різниця висот між рівнем води і виділенням води з кінця шланга для транспортування. Тому слід дотримуватися максимальної висоти перекачування насоса. Її слід дотримуватися протягом всього часу роботи насоса, оскільки при падінні рівня води (при відкачуванні) висота перекачування зростає.
Експлуатація
Для самостійної роботи насоса рівень рідини не повинен бути нижче 3 см (SCP 12000) або 8 см (SDP 14000).
При рівні рідини менше 4 см (лише для SCP 12000), діяти, як описано в розділі "Плоске всмоктування".
→ Вставте штепсельну вилку.
IQ Level Sensor контролює роботу насоса.
Якщо рівень рідини досягає вимикача
рівня IQ Level Sensor, насос
запускається. Якщо рівень рідини падає
нижче IQ Level Sensor, насос залежно
від умов навколишнього середовища
автоматично вимикається через 10 - 60
секунд. Припасовування до необхідного
інерційного часу/часу роботи насос
здійснює автоматично. Це
налаштування зберігається протягом 24
годин або до від'єднання від
електромережі. Якщо штепсельну вилку
витягли раніше 24 годин або 24 години
проминули, насос автоматично
встановлює інерційний час/час роботи у
вихідне значення 10 секунд.
Оптимізація інерційного часу/часу
роботи запобігає частому вмиканню і
вимиканню насоса при рівневі води, що швидко підвищується. У цьому випадку ефективність роботи насоса залежить від висоти встановлення вимикача рівня IQ Level Sensor.
Вказівка:
Робота в суху призводить до підвищеного зношування. При роботі в суху вимкнути насос на протязі 3-х хвилин.
Плоске всмоктування (тільки SCP 12000)
У режимі плоского всмоктування можливе всмоктування рідин до залишкового рівня 1 мм.
→ Складіть ніжки
→ Встановити IQ Level Sensor на мінімальну висоту включення (у самому низу направляючої рейки).
→ При рівні залишку рідини нижче 20 мм, нажати кнопку вентиляції або кілька разів вийняти й вставити мережну вилку насоса, доки не почнеться всмоктування рідини.
Закінчення роботи
→ Витягнути штепсель з розетки.
Догляд, технічне обслуговування
⚠️ Обережно!
Під час проведення будь-яких робіт з догляду та технічного обслуговування апарат слід вимкнути, а мережевий шнур - витягти з розетки.
Догляд
Вказівка
Забруднення можуть відкладатися й приводити до збоїв.
→ Після кожного використання насос слід промивати чистою водою.
Зокрема, після відкачки хлористої води або інших рідин, які залишають осад.
→ Для забезпечення надійності
вимикання насоса слід проводити
регулярне очищення (приблизно раз в 2 - 3 місяці) IQ Level Sensor з використанням серветки.
Технічне обслуговування
Пристрій не потребує технічного обслуговування.
Транспортування
Увага!
Для запобігання нещасним випадкам та травмуванню при транспортуванні приладу слід прийняти до уваги вагу приладу (див. розділ "Технічні дані").
Транспортування вручну
→ Високо підняти пристрій за ручку та перенести.
Транспортування транспортними засобами
→ Зафіксувати прилад від зсунення та перекидання.
Зберігання
Увага!
Для запобігання нещасним випадкам та травмуванню при виборі місця зберігання приладу слід прийняти до уваги вагу приладу (див. розділ "Технічні дані").
Зберігати пристрій
→ Прилад слід зберігати в захищеному від морозу приміщенні.
Спеціальне допоміжне обладнання
Зображення зазначених далі спеціального приладдя ви знайдете на сторінці 4 даного керівництва.
| 6.997-346.0 | Всмоктувальний шланг,що продається наметри 1" (25,4 мм) 25 м | Вакуумщільний спіральний шланг для нарізкиокремих шлангів необхідної довжини.Сполучений зі з'єднальними деталями йвсмоктувальним фільтром, застосовується вякості окремої всмоктувальної гарнітури. |
| 6.997-353.0 | Фільтр дляпопередньогоочищення знержавіючої сталі | Знімний фільтр попереднього очищення знержавіючої сталі підвищує експлуатаційну надійність заглибного насоса і захищаєкрильчатку насоса від засмічування. |
| 6.997-418.0 | З'єднальна детальнасоса G1 14 (41,9 мм)включаючи зворотнийклапан | Вакуумщільне підключення шланга донасоса. Підходить для шлангів 1" (25,4 мм)або 11/4" (31,7 мм). Із з'єднальнимрізьбленням G 1 1/4 (41,9 мм), включаючинакидну гайку, дві з'єднальні деталі насоса,плоске ущільнення і зворотний клапан.Зворотний клапан замість плоскогоущільнення використовують для запобіганнязворотної течії води в насос. |
| 6.997-419.0 | Плоский шланг -Комплект 1" (25,4 мм),10 м | Гнучкий плоский шланг з ПВХ і прошарку зтканини з оцинкованою клемою 25-40 мм.Особливо рекомендується при затопленнідля відкачування води. Максимальнийробочий тиск: 0,4-0,5 МПа (4-5 бар). |
Допомога у випадку неполадок
⚠️ Обережно!
Щоб уникнути небезпеки, ремонт і установку запасних деталей повинні виконувати тільки авторизовані сервісні центри.
До проведення будь-яких робіт слід вимкнути пристрій та витягнути штекер.
| Несправність | Причина | Усунення |
| Знизиласяпродуктивністьперекачування | Зона всмоктування засмітилася | Витягнути мережну вилку і прочистити зону всмоктування. |
| Занадто малапродуктивністьперекачування | Продуктивність перекачування насоса залежить від висоти перекачування,діаметра й довжини шланга | Стежити за максимальною висотою перекачування, див. розділ "Технічні дані", при необхідності вибрати інший діаметр або довжину шланга |
| Насос працює, алене перекачує. | Повітря в насосі | Нажати кнопку вентиляції абодекілька разів вийняти й вставити мережну вилку насоса, поки не почнеться всмоктування рідини. |
| Зона всмоктування засмітилася | Витягнути мережну вилку і прочистити зону всмоктування. |
| Рівень води нижче мінімального рівня | По можливості, глибше опустити насос що перекачує рідину, або, при використанні SCP 12000, діяти, як описано в главі "Режим плоского всмоктування". |
| Перевищена макс.висота перекачування | Налаштувати максимальну висоту перекачування відповідно до опису з глави "Підготовка" / малюнка F |
| Насос незапускається абораптово зупинивсяв ході роботи | Переривання подачі живлення | Перевірити запобіжники і електричні з'єднання |
| Захисне терморелевимкнуло насосвнаслідок перегріву. | Витягнути мережну вилку, дати насосу охолонути, прочистити зону всмоктування, уникати експлуатації в суху |
| Частки бруду забилисяв зоні всмоктування | Витягнути мережну вилку і прочистити зону всмоктування. |
| IQ Level Sensor зупиняє насос | Перевірити положення IQ Level Sensor. |
| Насос невмикається або невимикаєтьсячерезвстановлений IQLevel Sensor | IQ Level Sensorзабруднений | Очистити IQ Level Sensor задопомогою чистої води та серветки. |
| Насос кілька разівпослідовновмикається тавимикається | Вода, що повертаєтьсязі шланга, перемикаєнасос | Використовувати зворотний клапан,що входить у комплект постачання |
У разі виникнення питань чи неполадок допомогу охоче нададуть у філіалах фірми Kärcher. Адреси див. на звороті.
Технічні характеристики
| | SCP 12000 | SDP 14000 |
| Напруга | V | 230 - 240 | 230 - 240 |
| Тип струму | Hz | 50 | 50 |
| Потужність P_номінальна | W | 600 | 800 |
| Клас захисту | | I | I |
| Макс. об'єм перекачування* | l/h | 12000 | 14000 |
| Макс. тиск | MPa(bar) | 0,07(0,7) | 0,08(0,8) |
| Макс. висота перекачування | m | 7 | 8 |
| Макс. глибина опускання | m | 8 | 8 |
| Макс. розмір часток, допустимихдля перекачування | mm | 5 | 25 |
| Макс. вміст твердих часток у воді | kg/m ^3 | 2,0 | 10 |
| Вага | kg | 6,5 | 6,8 |
Можливі зміни у конструкції пристрою!
*Mакс. подача досягається при вимірі без установленого зворотного клапана.
line

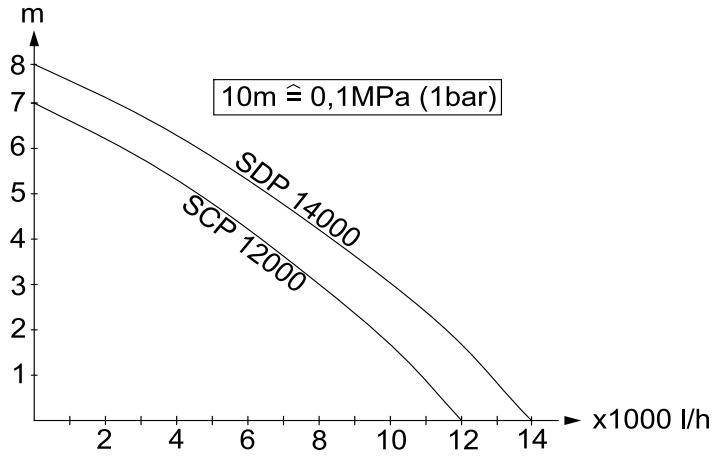

| x1000 l/h | m (SDP 14000) | m (SCP 12000) |
| --------- | ------------- | ------------- |
| 0 | 8 | 7 |
| 2 | ~7 | ~6 |
| 4 | ~6 | ~5 |
| 6 | ~5 | ~4 |
| 8 | ~4 | ~3 |
| 10 | ~3 | ~2 |
| 12 | ~2 | ~1 |
| 14 | ~1 | 0 |
Можливий обсяг подачі тим більше:
- чим менше висота всмоктування та перекачування
- чим більше діаметр використовуваних шлангів
- чим коротше використовувані шланги
- чим менше падіння тиску, обумовлене приєднанням додаткового обладнання
