526.50 - Витяжка Zelmer - Безкоштовний посібник користувача

Тип продукту	Кухонна витяжка
Модель	526.50
Марка	Zelmer
Ширина	60 см
Глибина	50 см
Висота (без повітропроводу)	15-20 см залежно від конфігурації
Маса	близько 8 кг
Живлення	230 В / 50 Гц
Потужність двигуна	150 Вт
Кількість швидкостей	3
Рівень шуму (макс.)	близько 58 дБ(А)
Освітлення	2 x світлодіодна лампа (макс. 1,5 Вт кожна)
Тип фільтра	Алюмінієвий жировий фільтр (миється)
Вугільний фільтр (опція)	Доступний для режиму рециркуляції
Режим роботи	Відсмоктування (з виведенням назовні) або рециркуляція (з вугільним фільтром)
Керування	Механічні кнопки
Матеріал корпусу	Нержавіюча сталь (щіткована)
Діаметр витяжного отвору	120 мм або 150 мм (залежно від версії)
Енергетичний клас	C (за старою шкалою) / B (за новою шкалою) – орієнтовно
Річне споживання енергії	близько 75 кВт·год/рік
Регулювання висоти	Можливість регулювання димохідного каналу (якщо є)

Часті запитання - 526.50 Zelmer

Як правильно встановити витяжку Zelmer 526.50?

Витяжку слід встановити над варильною поверхнею на висоті 65-75 см для газових плит і 55-65 см для електричних. Прикріпіть витяжку до стіни за допомогою доданих дюбелів, дотримуючись рівня. Підключіть витяжний канал до вентиляційного отвору або встановіть вугільний фільтр для рециркуляції.

Як часто слід мити жировий фільтр?

Жировий фільтр слід мити кожні 2-3 місяці або частіше при інтенсивному приготуванні. Його можна мити вручну в теплій воді з миючим засобом або в посудомийній машині за температури до 65°C.

Як замінити вугільний фільтр?

Вугільний фільтр замінюють кожні 4-6 місяців залежно від використання. Щоб замінити його, відкрийте кришку доступу, вийміть старий фільтр і вставте новий. Переконайтеся, що фільтр добре підігнаний.

Чому витяжка не вмикається?

Перевірте, чи витяжка підключена до живлення та чи не вимкнений запобіжник. Переконайтеся, що кнопки чисті та не заблоковані. Якщо проблема не зникає, зверніться до сервісного центру.

Як чистити корпус витяжки?

Використовуйте вологу ганчірку з м'яким миючим засобом. Не використовуйте абразивні засоби або розчинники. Для чищення нержавіючої сталі рекомендуються спеціальні засоби для сталі.

Який рівень шуму витяжки на різних швидкостях?

Витяжка на найнижчій швидкості досягає близько 45 дБ, а на найвищій до 58 дБ. Ці значення можуть незначно відрізнятися залежно від умов встановлення.

Чи можна використовувати витяжку без вугільного фільтра?

Так, якщо витяжка підключена до вентиляційного каналу назовні. Вугільний фільтр необхідний лише в режимі рециркуляції, коли повітря повертається в приміщення.

Яку лампу використовувати у витяжці Zelmer 526.50?

У витяжці використовуються світлодіодні лампи типу G4 потужністю макс. 1,5 Вт. Перед заміною відключіть витяжку від живлення та обережно вийміть стару лампу.

Витяжка не витягує пару – що робити?

Перевірте, чи не забитий жировий фільтр. Переконайтеся, що витяжний канал не перегнутий і не заблокований. Якщо використовуєте рециркуляцію, замініть вугільний фільтр.

Чи підходить витяжка Zelmer 526.50 для кухні з островом?

Так, але вимагає стельового монтажу та системи труб. Для острова рекомендується режим рециркуляції з вугільним фільтром, оскільки виведення назовні може бути ускладнене.

ПОСІБНИК КОРИСТУВАЧА 526.50 Zelmer

ІНСТРУКЦІЯ З КОРИСТУВАННЯ

ЯЖКА ПІД ШАФКУ Модель 26.50, 526.60 25-27

USER MANUAL

ER CABINET COOKER HOOD Type 26.50, 526.60 28-30

A

Вітаємо Вас із вибором нашого пристрою та ласкаво про- симо до спільноти користувачів товарів Zelmer.

Для того, щоб отримати найкращі результати, ми рекомендуємо використовувати тільки оригінальні аксесуари компанії Zelmer. Вони спроектовані спеціально для цього продукту.

Уважно прочитайте інструкцію обслуговування. Основну увагу приділіть вказівкам безпеки, так щоб під час використання пристрою запобігти поранень і/або пошкоджень приладу. Збережіть інструкцію обслуговування, щоб мати змогу скористатися з неї при подальшому ви приладу.

ВКАЗІВКИ З ПИТАНЬ БЕЗПЕКИ

Перед початком користування, ознайомтесь з повним змістом інструкції з обслуговування.
●Бладнання призначене виключно для домашнього використання. У разі його використання для бізнесу загального харчування, умови гарантії змінюються.
Не витягайте вилку з розетки тримаючи за провід.
Живильний кабель не може доторкатися до гарячої поверхні.
не запускайте обладнання, якщо живильний або корпус пошкоджені.

Якщо буде пошкоджений невід'єднувальний кабель живлення, то його повинен замінити виробник або спеціалізована ремонтна майстерня чи кваліфіко-вана особа з метою уникнення виникнення небезпеки.

Ремонт обладнання може виконуватися тільки підготовленим персоналом. Неправильно проведений ремонт може привести до виникнення серйозної небезпеки для користувача. У разі виявлення дефектів, треба звернутися за порадою до спеціалізованого сервісного центру.

ухонна витяжка служить для усування кухо випарів назовні, потрібно підключити його до відного вентиляційного каналу (не підключайте димохідних, димових каналів або внутрішнього рання, що експлуатуються).
- 650 мм від електричної кухонної плити і 700 мм від газової плити.
Je залишайте відкрите полум'я під кухонною витяжкою. Під час знімання посуду з-над пальника, потрібно встановити мінімальне полум'я.
•Трави, що готуються з жиром потрібно контролювати, тому що перегрітий жир може запалитися.
Перед кожною операцією очищення, заміною тра або перед виконанням ремонтних робіт, потрібно вийняти вилку обладнання з розетки.
«кщо у приміщенні, крім витяжки, експлуатується інше обладнання з неелектричним живленням (напр. печі на рідке паливо, проточні нагрівники, терми), потрібно

подбати про надійну вентиляцію (притік повітря). Без- печна експлуатація можлива, якщо при одночасні роботі витяжки й обладнання згорання, що залежать від повітря у приміщенні, у місці встановлення цього обладнання наявний вакууметричний тиск не більше 0,004 мілібара (цей пункт необов'язковий, якщо кухонна витяжка використовується у якості поглинача запаху).

-ільтри проти жиру та фільтри з активним вуглецем повинні очищуватися або замінюватися, за рекомендаціями виробника або частіше у випадку інтенсийного вживання (більше 4 годин у день).
Савжди треба перевіряти чи полум'я не виходить поза ристанні посудину, тому що це приводить до небажаних втрат енергії і небезпечної концентрації тепла. Не вживайте витяжку для інших цілей, не за її призначенням.
Не мийте під проточною водою, не занурюйте обладнання і живильний кабель у воду.
для миття корпусу не використовувати агресивні миючі засоби у вигляді емульсії, молочка, пасті ін. Вони можуть між ін. усунути нанесені інформаційні графічні символи, тобто: позначення, попереджу- вальні знаки та ін.
Вживання аксесуарів, що не рекомендуються виробником може привести до пошкодження обладнання.
діти старше 8 років, особи з обмеженими пси ними, сенсорними або ментальними можливостями, а також особи, що не мають відповідного досвіду та знань, можуть використовувати прилад виключно під наглядом або після попереднього пояснення можли- вих загроз та інструктажу з безпечного використання приладу. Не можна дозволяти дітям гратись із при- ладом. Дозволяється очистка приладу та виконання дій по зберіганню дітьми старше 8 років за умови від- повідного нагляду.

Необхідно упевнитися, що вищенаведені вказівки є зрозумілими.

Технічні дані

Відпо-до Характеристика зго-	Тип витяжки526.50, 526.60
Напруга живлення 230 V ~ 50 Hz
Двигун вентилятора 1
Освітлення 40 W
Ступені швидкості	3
Ширина [см]	50/60
Глибина [см]	50
остійно Висота [см]	12
легко Вихід [ø мм]	120
Продуктивність [м3/годину]фіть	не більше 320
Витрата потужності [W]	150
Рівень шуму [dBA]	52
Вид роботи	Витяжка або поглинач
Колір	Білий

Обладнання виконує вимоги діючих стандартів.

Прилад відповідає вимогам директив:

Електрообладнання низької напруги (LVD) – 2006/95/EC.

Електромагнітна сумісність (EMC) – 2004/108/EC. –

Кухонна витяжка ZELMER служить для усування кухон- них випарів. Вона вимагає встановлення прово відведення повітря назовні. Довжина проводу (тіше труба ∅ 120 мм) не повинна перевищувати 4-5 м.

Після встановлення фільтра з активним вуглец доступним у торговельній мережі, витяжка можцювати у якості поглинача запаху. У даному випадку не вимагається встановлювати провід для відведення повітря назовні, рекомендується нотомість проводити таж направляючої видуву повітря.

Кухонна витяжка є електрообладнанням, виготови за II класом протипожежного захисту.

Має незалежне освітлення та витяжний вентил з можливістю встановити одно з трьох значень швидкості обертання.

Витяжка призначена для стійкого кріплення на кальній стіні над газовою або електричною плитою.

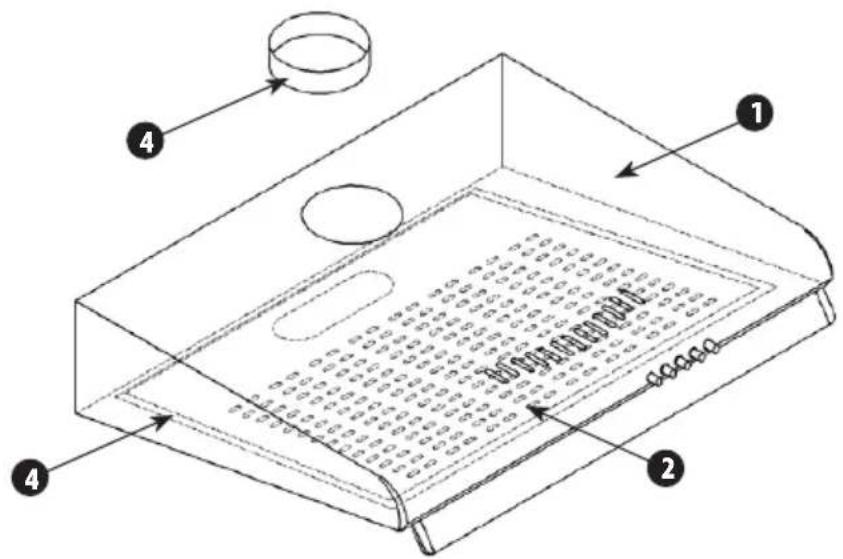

Оснащення (Мал. А)

Витяжка складається з таких елементів:

1 Корпусу витяжки, оснащеного системою осві і блоком вентилятора.
2 Тканинного фільтра.
3 Кільця, що надає можливість підключитися до вентиляційної решітки.
4 Лакованої решітки для захисту тканинного фільтра.

Монтаж

Для встановлення витяжки потрібно виконати такі дії:

① На відповідній висоті встановити кухонну витяжку (не менше 650 мм від електричної кухонної плити і 700 мм від газової плити).
② Підключіть вилку кабелю живлення до розетки електромережі.

① Позначити на стіні вертикальну лінію, що вказує середину кухонної плити.
② Демонтувати решітку, ща закриває тканинний фільтр.
③ Прикласти корпус витяжки до стіни його ною серединною частиною до вертикальної, серединної лінії, зберігаючи мінімальну відстань 650 мм від поверхні кухонної плити.

Упевніться, чи було проведене вирівню- вання корпусу.

④ Позначити на стіні відстань монтажних отворів.
⑤ Висвердлити позначені на стіні отвори, користуючись свердлом діаметром, що відповідає доданим розпірним дюбелям, вбити дюбелі, а потім пригвинтити корпус витяжки.
⑥ Встановити решітку, що закриває тканинний фільтр.

Підключення до електромережі та контроль роботи

Після підключення вилки до розетки електромережі ду для (згідно з попередньо визначеними вимогами) потрібно найчас- перевірити чи працює освітлення витяжки та чи і вильно працює її двигун.

Тісля встановлення витяжки гніздо повинно бути доступ- пра- ним для відключення вилки від живлення.

Встановлення робочого режиму витяжки

Встановлення витяжного робочого режиму ВИТЯЖКИ

Під час витяжного робочого режиму витяжки повітря відводиться назовні спеціальним проводом. При даному встановленні потрібно усунути будь-які вуглецеві фільтри.

Витяжка підключена до отвору, що відводить повіт, верти- назовні за допомогою негнучкого або еластичного про- воду діаметром 120 мм і відповідних зажимів для прово- дів, які потрібно придбати у магазинах зі встановлюваль- ними матеріалами. Підключення повинно виконуватися кваліфікованим встановлювачем.

Встановлення робочого режиму витяжки у якості поглинача запаху

У цій опції профільтроване повітря повертається на у приміщення через вирізи отворів з обох боків, щених у верхньому димоході. При даному встановл потрібно провести монтаж вуглецевого фільтра і рекомендується встановити направляючу видуву повітря (Мал. С).

Значення швидкості вентилятора

Значення найнижчої і середньої швидкості застосовуються при нормальних умовах та при низькій концентрації випарів, натомість найвищу швидкість застосовуйт тільки при високій концентрації кухонних випарів, напр. під час смаження, чи грілювання.

Обслуговування

Панель управління (Мал. D)

Робота витяжки контролюється за допомогою комплени- на сного перемикача.

0 – вимикач праці двигуна,

1 – перша швидкість роботи витяжки,

2 – друга швидкість роботи витяжки,

3 – третя швидкість двигуна,

– включення /виключення освітлення.

Це регулювання дозволяє підібрати оптимальну швид кість вентилятора для потреб користування при мінмальному значенні шуму.

Очищення і консервація (Мал. Е)

Консервация

Регулярне очищення і консервація обладнання забезпечить надійну і безаварійну роботу витяжки та продовжить її живучість. Потрібно звертати особливу увагу, щоб алюмінієві фільтри і фільтри з активним вуглецем замінювалися згідно з рекомендаціями виробника.

Алюмінієві фільтри проти жиру

Очищення

Фільтри проти жиру потрібно замінювати через три місяці. Тканинні фільтри, що вживаються не очищаються.

Заміна

Демонтаж фільтрів проводиться шляхом:

●німання нижнього захисту шляхом звільнення замків,
- міймання тканинного фільтра проти жиру.

Вуглецевий фільтр (можливість придбанн. фільтра у торговельній мережі)

Дія

Вуглецеві фільтри застосовуються виключно тоді, якщо витяжка не підключена до вентиляційного каналу.

Фільтри з активним вуглецем здатні поглинати до свого насичення. Непридатні для миття чновлення і повинні замінюватися не менш, як один раз у 3 місяці або частіше у випадку винятково інтенсивного користування.

Заміна

Провести демонтаж решітки з тканинним проти жиру,
внутрішнього боку решітки встановити вуглецевий фільтр на тканинному фільтрі.
☐окласти сітку разом зі встановленим фільтром на корпус витяжки так, щоб фільтр знайшовся усередині витяжки.

Освітлення

Система освітлення складається з лампи розжарювання потужністю 40 W. Для заміни пошкодженої лампи розжарювання, потрібно:

Відключити вилку кабелю живлення від розетки електромережі.
Вийняти лаковану решітку з корпусу витяжки.
Самінити пошкоджену лампу розжарювання, ючи з цією метою ганчірку або папір.
Остановити у витяжку лаковану решітку

Очищення

Під час нормального очищення витяжки не допускається:

Живати змочені ганчірки або губки чи застосовувати потік води.

Живати розчинники чи алкоголь, тому що це може привести до матовості поверхонь з лаковим покриттям.
Живати їдкі речовини, особливо для очищення поверхонь, виготовлених з нержавіючої сталі.
Користуватися твердою, шероховатою ганчіркою.

Рекомендується користуватися зволоженою ганчіркою і вживати нейтральні миючі засоби.

Екологія – давайте дбати про навколишнє середовище

Кожан-людина може зробити свій внесок у справу охорони природи. Це зовсім не складно і не потребує витрат. Для цього слід: здати картонну упаковку у г прийому макулатури, а поліетиленові пакети викинути у контейнер для пласт-маси.

Зношений пристрій слід віддати у відповідний пункт при- йому, адже його конструктивні елементи можуть бу я небезпечними для навколишнього середовища.

Не викидайте пристрій разом з побутовими відходами!!!

ТРАНСПОРТУВАННЯ І ЗБЕРІГАННЯ

запрянспорутвання виробу може здійснюватись усіма видамьідранспорту відповідно до вимог та правил які діють на конкретному виді транспорту.

ід час перевезення повинна бути усунена мож вість переміщення виробів всередині тарнспорного засобу.
від час транспротування залізницею перевезення повинно здійснюватися у критих вагонах або контей- нерах дрібними чи повагонними відправками.
ід час транспортування виробів на пласких під нах вимоги до транспортування повинні відповідати

лецевин ГОСТ 26663, або ГОСТ 19848 – в разі завстосування углецевий ящикових піддонів.

• пособи і засоби кріплення, схеми рзміщення упко- ваних виробів (кількість ярусів, рядів) у транспортних засобах зазначені на упаковці.
  Вироби повинні зберігатися у опалювальних складских приміщеннях при температурі +5°C – +40°C. Ум зберігання повинні видповідати – 1(Л) ГОСТ 15150.
  мови складування виробів зазначені у технічних умовах.

вжива-

Імпортер/виробник не відповідає за можливі збитки, що виникли внаслідок використання обладнання не за його призначенням або його неналежного обслуговування.

Імпортер/виробник застерігає собі право модифікувати виріб у будь-який момент, без попереднього повідомлення, для пристосування до правових положень, стандартів, директив або у зв'язку з конструкційним, тоговельним, естетичним та іншими причинами.
