Ürün Tipi	Akülü Delme-Vida Makinesi
Marka	Black & Decker
Model	EPC96
Nominal Gerilim	9,6 V DC
Boşta Devir Hızı	0 - 750 dk⁻¹
Maksimum Tork	10,4 Nm
Mandren Kapasitesi	10 mm
Maksimum Delme Kapasitesi (çelik)	10 mm
Maksimum Delme Kapasitesi (ahşap)	25 mm
Pil Türü	NiCd
Pil Kapasitesi	1,0 Ah
Şarj Süresi	Yaklaşık 8 ila 10 saat
Ağırlık (pil ile birlikte)	0,42 kg
Şarj Cihazı Beslemesi	230 - 240 V AC
Şarj Cihazı Çıkışı	11,6 - 12,2 V DC, 210 - 220 mA
Ses Basıncı Seviyesi	73 dB(A), belirsizlik 3 dB(A)
Ses Gücü Seviyesi	84 dB(A), belirsizlik 3 dB(A)
Titreşim (metal delme)	< 2,5 m/s², belirsizlik 1,5 m/s²
Titreşim (vida sıkma)	< 2,5 m/s², belirsizlik 1,5 m/s²
Dönüş Yönü	Sağ / sol, merkezi kilitli
Tork Ayarı	10 kademe + delme
Mandren	Anahtarsız
Kullanım Amacı	Ev tipi delme ve vidalama
Bakım	Havalandırma deliklerini yumuşak bir fırça ile temizleyin

Sık sorulan sorular - EPC96 BLACK & DECKER

EPC96 matkabının pili nasıl şarj edilir?

Pili aletten çıkarın. Gövdeli şarj cihazı için, şarj cihazının yuvasını pilin üzerine kaydırın. Fişli şarj cihazı için, fişi alet üzerindeki konektöre takın. Şarj cihazını prize takın. Normal kullanım için tipik şarj süresi 3 saattir, ancak 6 saatlik bir şarj, pil ömrünü iyileştirebilir. 10°C'nin altında veya 40°C'nin üzerinde sıcaklıkta şarj etmeyin.

EPC96 matkabında matkap ucu nasıl değiştirilir?

Pilin çıkarıldığından emin olun. Dönüş seçicisini merkez konuma getirerek aleti kilitleyin. Bir elinizle ön kısmı çevirerek, diğer elinizle arka kısmı tutarak mandreni açın. Matkap ucunun sapını takın, ardından ön kısmı çevirerek mandreni sıkıca sıkın.

EPC96 matkabında sıkma torku nasıl ayarlanır?

Tork ayar halkasını (mandrenin arkasında bulunur) istenen konuma çevirin. Rakamlar tork seviyesini belirtir, delme sembolü maksimum torka karşılık gelir. Vidalama için, en düşük ayardan başlayın ve vida sıkılana kadar debriyajın tıklamadığı bir ayara gelene kadar artırın.

Dönüş yönü nedir ve nasıl değiştirilir?

Sağ/sol dönüş seçicisini sola iterek ileri dönüş (saat yönünde, delme ve vidalama için). Sağa iterek geri dönüş (saat yönünün tersi, sökme için). Merkez konum aleti kilitler.

Kullanım için önemli güvenlik talimatları nelerdir?

Her zaman koruyucu gözlük takın. Temin edilmişse ek tutamağı kullanın. Elektrik kablolarının yerini bilmeden delme işlemi yapmayın. Aleti yalıtımlı yüzeylerinden tutun. Yanıcı sıvıların bulunduğu ortamda kullanmayın. Herhangi bir ayar yapmadan önce pili çıkarın.

EPC96 matkabı nasıl bakım yapılır?

Havalandırma deliklerini düzenli olarak yumuşak bir fırça veya kuru bir bezle temizleyin. Gövdeyi, solvent veya aşındırıcı kullanmadan nemli bir bezle temizleyin. Mandreni açın ve tozu çıkarmak için hafifçe vurun. Şarj cihazı sadece dış temizlik gerektirir. Temizlemeden önce her zaman fişini çekin.

EPC96 matkabı ile uyumlu aksesuarlar nelerdir?

Maksimum 10 mm sap çaplı (10 mm kapasiteli mandren) matkap uçları ve vidalama uçları kullanın. Ahşap delme için ahşap matkap uçları; metal için HSS matkap uçları; hafif duvar işleri için duvar matkap uçları kullanın. Alet standart tornavida uçlarını kabul eder.

Pil şarj olmazsa ne yapılmalı?

Ortam sıcaklığının 10°C ile 40°C arasında olduğunu kontrol edin. Şarj cihazının doğru şekilde takılı olduğundan ve pilin tam oturduğundan emin olun. Sorun devam ederse, pil hasar görmüş olabilir; onarmaya çalışmayın. Yetkili bir Black & Decker servisine başvurun.

EPC96 matkabı profesyonel kullanım için uygun mudur?

Hayır, bu alet yalnızca ev tipi kullanım için tasarlanmıştır. Profesyonel veya kiralık kullanım garantiyi geçersiz kılar ve alete zarar verebilir.

Pil ömrü sonunda nasıl atılır?

Pili evsel atıklarla birlikte atmayın. Tamamen boşaltın, aletten çıkarın ve NiCd pil geri dönüşümü için bir toplama noktasına götürün. Ayrıca yetkili bir Black & Decker servisine de iade edebilirsiniz.

KULLANIM KILAVUZU EPC96 BLACK & DECKER

Türkçe (Çevirisi orijinal talimatlardan yapılmıştır) 76

Intended use

Black & Decker matkap/tornavidanız vida takma/sökme uygulamaları ve ahşap, metal ve plastik delme işlemleri için tasarlanmıştır. Bu alet sadece hafif hizmet ve hobi kullanımına yöneliktir.

Güvenlik talimatları

Genel elektrikli alet güvenlik talimatları

Uyarı! Bütün güvenlik uyarılarını ve talimatlarını mutlaka okuyun. Aşağıda listelenen uyarı ve talimatlara uyulmaması elektrik şoku, yangın ve/veya ciddi boyutta yaralanmalara neden olabilir.

Bütün uyarı ve güvenlik talimatlarını ileride bakmak üzere muhafaza edin. Aşağıda yer alan uyarılardaki “elektrikli alet” terimi şebeke elektriğiyle (kablolu) veya akü/pille (şarjlı) çalışan elektrikli ale-tinizi ifade etmektedir.

1. Çalışma alanının güvenliği
   a. Çalışma alanını temiz ve aydınlık tutun. Karışık veya karanlık alanlar kazaya davetiye çıkartır.
   b. Elektrikli aletleri, yanıcı sıvılar, gazlar ve tozların bulunduğu yerler gibi yanıcı ortamlarda çalıştırmayın. Elektrikli aletler, toz veya dumanları ateşleyebilecek kıvılcımlar çıkartır.
   c. Bir elektrikli aleti çalıştırırken çocuklardan ve etraftaki kişilerden uzak tutun. Dikkatinizi dağıtıcı şeyler kontrolü kaybetmenize neden olabilir.

2. Elektrik güvenliği

a. Elektrikli aletlerin fisleri prizlere uygun olmalıdır. Fiş üzerinde kesinlikle hiçbir değişiklik yapmayın. Topraklı elektrikli aletlerde hiçbir adaptör fişi kullanmayın. Değiştirilmemiş fisler ve uygun prizler elektrik çarpması riskini azaltacaktır.

b. Borular, radyatörler, ocaklar ve buzdolapları gibi topraklanmamış yüzeylerle vücut tema- sından kaçının. Vücudunuzun topraklanması halinde yüksek bir elektrik çarpması riski vardır.

c. Elektrikli aletleri yağmura maruz bırakmayın veya ıslatmayın. Elektrikli alete su girmesi elektrik çarpması riskini arttıracaktır.

d. Elektrik kablosunu uygun olmayan amaçlarla kullanmayın. Elektrikli aleti kesinlikle kablosundan tutarak taşımayın, çekmeyin veya prizden çıkartmayın. Kabloyu sıcakın, yağdan, keskin kenarlardan veya hareketli parçalardan uzak tutun. Hasarlı veya dolaşmış kablolar elektrik çarpması riskini arttırır.

e. Elektrikli bir aleti açık havada çalıştırıyorsanız, açık havada kullanıma uygun bir uzatma kablosu kullanın. Açık havada kullanıma uygun bir kablonun kullanılması elektrik çarpması riskini azaltır.

f. Eğer bir elektrikli aletin ıslak bir bölgede çalıştırılması zorunluysa, bir artık akım aygıtı (RCD) korumalı bir kaynak kullanın. Bir RCD kullanılması elektrik şoku riskini azaltır.

1. Kişisel güvenlik

a. Elektrikli bir aleti kullanırken her zaman dikkatli olun, yaptığınız işe konsantre olun ve sağduyulu davranın. Yorgun ya da ilaç, alkol veya bir tıbbi tedavinin etkisi altında olduğunuzda elektrikli bir alet kullanmayın. Elektrikli aletleri kullanırken bir anlık dikkatsizlik ciddi kişisel yaralanmayla sonuçlanabilir.

b. Kişisel koruyucu ekipmanları mutlaka kullanın. Daima koruyucu gözlük takın. Koşullara uygun toz maskesi, kaymayan güvenlik ayakkabıları, baret veya kulaklık gibi koruyucu ekipmanların kullanılması kişisel yaralanmaları azaltacaktır.

c. İstem dışı çalıştırılmasını önleyin. Cihazı güç kaynağına ve/veya akü takımına bağlamadan, yerden kaldırmadan veya taşımadan önce düğmenin kapalı konumda olduğundan emin olun. Aleti, parmağınız düzme üzerinde bulunacak şekilde taşımak veya açık konumdaki elektrikli aletleri elektrik şebekesine bağlamak kazaya davetiye çıkartır.

d. Elektrikli aleti açmadan önce tüm ayarlama anahtarlarını çıkartın. Elektrikli aletin hareketli bir parçasına takılı kalmış bir anahtar kişisel yaralanmaya neden olabilir.

e. Ulaşmakta zorlandığınız yerlerde kullan- mayın. Daima sağlam ve dengeli basın. Bu, beklenmedik durumlarda elektrikli aletin daha iyi kontrol edilmesine olanak tanır.

f. Uygun şekilde giyinin. Bol elbiseler giymeyin ve takı takmayın. Saçınızı, elbiselerinizi ve eldivenlerinizi hareketli parçalardan uzak tutun. Bol elbiseler ve takılar veya uzun saç hareketli parçalara takılabilir.

g. Eğer kullandığınız üründe toz emme ve üfleme özelliği olan adaptör varsa onun gerekli aletlere bağlanması ve doğru fonksiyonunu sağlayın. Bu adaptörün kullanılması tozla ilgili tehlikeleri azaltabilir.

1. Elektrikli aletlerin kullanımı ve bakımı

a. Elektrikli aleti zorlamayın. Uygulamanız için doğru elektrikli aleti kullanın. Doğru elektrikli alet, öngörüldüğü kullanım amacı doğrultusunda

TÜRKÇE

görevini daha iyi ve daha güvenli bir şekilde yerine getirecektir.

b. Düğme açmıyor ve kapatmıyorsa elektrikli aleti kullanmayın. Düğmeyle kontrol edile-meyen tüm elektrikli aletler tehlikelidir ve tamir edilmesi gerekmektedir.

c. Herhangi bir ayarlama yapmadan, aksesuar değiştirmeden veya elektrikli aleti saklamak üzere kaldırmadan önce elektrik şebekesiyle olan bağlantısını kesin. Bu tür önleyici güvenlik tedbirleri elektrikli aletin istem dışı olarak çalıştırılması riskini azaltacaktır.

d. Elektrikli aleti, çocukların ulaşamayacağı yerlerde saklayın ve elektrikli aleti tanımayan veya bu talimatları bilmeyen kişilerin elektrikli aleti kullanmasına izin vermeyin. Elektrikli aletler, eğitimsiz kullanıcıların elinde tehlikelidir.

e. Elektrikli aletleri iyi durumda muhafaza edin. Hareketli parçalardaki hizalama hatalarını ve tutuklukları, parçalardaki kırılmalar ve elektrikli aletin çalışmasını etkileyebilecek tüm diğer koşulları kontrol edin. Hasarlı ise, elektrikli aleti kullanmadan önce tamir etti-rin. Kazaların çoğu, elektrikli aletlerin bakımının yeterli şekilde yapılmamasından kaynaklanır.

f. Kesim aletlerini keskin ve temiz tutun. Bakımı uygun şekilde yapılmış keskin kesim uçlu kesim aletlerinin sıkışma ihtimali daha düşüktür ve kontrol edilmesi daha kolaydır.

g. Elektrikli aleti, aksesuarları, alet uçlarını vb. bu talimatlara göre çalışma koşullarını ve yapılacak işi dikkate alarak kullanın. Elektrikli aletin öngörülen işlemler dışındaki işlemler için kullanılması tehlikeli durumlara neden olabilir.

1. Şarjlı aletlerin kullanımı ve bakımı

a. Sadece üretici tarafından belirtilen şarj cihazı ile şarj edin. Bir akü tipine uygun bir şarj cihazı başka tipte bir aküyü şarj etmek için kullanıldığında yangın riski yaratabilir.

b. Elektrikli aletleri yalnızca özel olarak tanımlanmış akülerle kullanın. Başka bir akünün kullanılması yaralanma veya yangın riskine yol açabilir.

c. Akü kullanımda değilken, ataç, bozuk para, anahtar, çivi, vida veya terminaller arasında kontağa neden olabilecek diğer küçük metal nesnelerden uzak tutulmalıdır. Akü terminal-lerinin birbirine kısa devre yapılması yanıklara veya yangına neden olabilir.

d. Uygun olmayan koşullarda, akü sıvı sızıntısı yapabilir; sıvıya temas etmekten kaçının. Kazara temas etmeniz halinde suyla yıkayın. Sıvı, gözlerinize temas ederse, ayrıca bir

doktora başvurun. Aküden sıvı sizması tahriş veya yanıklara neden olabilir.

1. Servis

a. Elektrikli aletinizi, sadece orijinal yedek parçaların kullanıldığı yetkili Black & Decker servisine tamir ettirin. Bu, elektrikli aletin güvenliğinin muhafaza edilmesini sağlayacaktır.

Elektrikli aletler için ek güvenlik talimatları

Uyarı! Matkap ve darbeli matkaplar için ek güvenlik talimatları

Darbeli matkapları kullanırken kulaklık takın. Yüksek sese maruz kalmak işitme kaybına yol açabilir.

Aletle birlikte verilmiş olan yardımcı tutma kollarını kullanın. Kontrol kaybı kişisel yara-lanmalara neden olabilir.

Kesme aksesuarının gizli kablolara temas edebileceği yerlerde çalışma yaparken elektrikli aleti yalıtımlı kavrama yüzeylerinden tutun. Kesme aksesuarının «akım taşıyan» bir kabloya temas etmesi durumunda elektrikli aletin metal kısımları da «akım taşır» hale gelecek ve kullanıcıının elektrik çarpılmasına neden olabilir

Bağlantı parçasının gizli kablolara temas edebileceği yerlerde çalışma yaparken elektrikli aleti yalıtımlı kavrama yüzeylerinden tutun. Bağlantı parçalarının «akım taşıyan» bir kabloya temas etmesi durumunda elektrikli aletin metal kısımları da «akım taşır» hale gelecek ve kullanıcıının elektrik çarpılmasına neden olabilir.

Üzerinde çalıştığınız parçayı sabitlemek ve desteklemek için kelepçeler veya başka pratik yöntemler kullanın. Parçayı elle veya vücudunuza dayamanız dengesiz durmasına neden olacaktır ve aletin kontrolünü kaybetmenize yol açabilir.

Duvar, zemin veya tavanda delik açmadan önce kablo ve boruların konumunu kontrol edin.

Delme işleminin hemen ardından matkap ucuna dokunmaktan kaçının; sıcak olabilir.

Bu alet fiziksel ve zihinsel kapasitesinin yanı sıra algılama gücü azalmış olan veya yeterince deneyim ve bilgisi bulunmayan kişiler (çocuklar dahil) tarafından kullanılmak üzere üretilmemiştir. Bu tür kişiler aleti ancak güvenliklerinden sorumlu bir kişi tarafından cihazın kullanımıyla ilgili talimatların verilmesi veya sürekli kontrol altında tutulması durumunda kullanabilir. Ço-

cuklar, aletle oynamalarının önlemek amacıyla kontrol altında tutulmalıdır.

Kullanım amacı bu kullanım kılavuzunda açıklanmıştır. Herhangi bir aksesuarın veya bağlantının ya da işlemin, bu kılavuzda tavsiye edilen şekilden başka bir şekilde kullanılması şahısların yaralanmalarına ve/veya mal kaybına yol açabilir.

Akü ve şarj cihazları için ek güvenlik tali-matları

Aküler

♦ Kesinlikle, hiçbir nedenle açmaya çalışmayın.
♦ Aküleri suya maruz bırakmayın.
Sıcaklığın 40 °C'yi aşabileceği yerlerde sakla-mayın.
♦ Sadece 10 °C ila 40 °C arasındaki ortam sıcak-lıklarında şarj edin.
Sadece aletle birlikte verilen şarj cihazını kullanarak şarj edin.
Aküleri atarken, “Çevrenin korunması” başlıklı bölümdeki talimatlara uyun.

Hasarlı aküleri şarj etmeye çalışmayın.

Şarj cihazları

Black & Decker şarj cihazınızı, yalnızca aletle birlikte verilen aküyü şarj etmek için kullanın. Diğer aküler patlayarak yaralanmanıza veya hasar meydana gelmesine yol açabilir.
Şarj edilme özelliği olmayan aküleri kesinlikle şarj etmeye çalışmayın.
♦ Kusurlu kabloları hemen değiştirtin.
♦ Şarj cihazını suya maruz bırakmayın.
♦ Şarj cihazını açmayın.
♦ Şarj cihazını delmeyin.

Şarj cihazı, yalnızca kapalı alanda kullanım içindir.

Aleti kullanmadan önce kullanım kılavuzunu okuyun.

Ortam sıcaklığının çok yüksek olması durumunda şarj cihazı otomatik olarak kapanır. Termik kesici sadece bir defa çalışır ve sonrasında tamamen değiştirilmesi gerekmektedir.

Titreşim

Teknik veriler ve uygunluk beyanatı içerisinde belirtilen titreşim emisyon değerleri EN60745 tarafından belirlenen standart bir test yöntemine uygun olarak ölçülmektedir ve diğer bir aletle karşılaştırma yaparken kullanılabilir. Beyan edilen titreşim emisyon değeri aynı zamanda maruz kalmanın önceden değerlendirilmesinde de kullanılabilir.

Uyarı! Elektrikli aletin mevcut kullanımı sırasındaki titreşim emisyon değeri, aletin kullanım yöntemine bağlı olarak, beyan edilen değere göre farklılık sergileyebilir. Titreşim düzeyi belirlenen seviyenin üzerinde artış gösterebilir.

İşyerinde düzenli olarak elektrikli alet kullanan çalışanları korumak amacıyla 2002/44/EC tarafından getirilen elektrik güvenliği önlemlerini belirlemek üzere titreşime maruz kalmayı değerlendirirken, çalışma döngüsü içerisinde örneğin aletin kapalı olduğu ve aktif durumda olmasının yanı sıra boşta çalıştığı zamanlar gibi, bütün zaman dilimleri dahil olmak üzere mevcut kullanım durumu ve aletin kullanım şekli göz önünde bulundurularak değerlendirilmelidir.

Alet üzerindeki etiketler

Alet üzerinde aşağıdaki resimler bulunmaktadır:

Uyarı! Yaralanma riskini en aza indirmek için kullanıcı kullanım talimatlarını mutlaka okumalıdır.

Elektrik güvenliği

Şarj cihazınız çift yalıtımlıdır; Bu yüzde, hiçbir topraklama kablosuna gerek yoktur. Her zaman şebeke geriliminin aletin üretim etiketinde belirlenmiş değerlere uyup uymadığını kontrol edin. Şarj cihazı ünitesini kesinlikle normal bir elektrik fişi ile değiştirmeye kalkışmayın.

Elektrik kablosu hasarlı ise, bir tehlike oluşmasını önlemek için üretici ya da yetkili Black & Decker Servisi tarafından değiştirilmelidir.

ÖZELLİKLER

Bu alet, aşağıdaki özelliklerin bir kısmını veya tümünü içermektedir.

1. Değişken hız düğmesi veya iki hız düğmesi
2. İleri/geri sürgüsü
3. Mod seçici/tork ayarlama bileziği
4. Mandren
5. Akü
6. Akü çıkartma düğmesi

Şekiller C ve D

1. Şarj cihazı adaptörü
2. Şarj cihazı yuvası
3. Şarj cihazı girişi
4. Şarj cihaz fişi

Montaj

Uyarı! Monte etmeden önce, aküyü aletten çıkartın.

Akünün takılması ve çıkartılması (Şekil A)

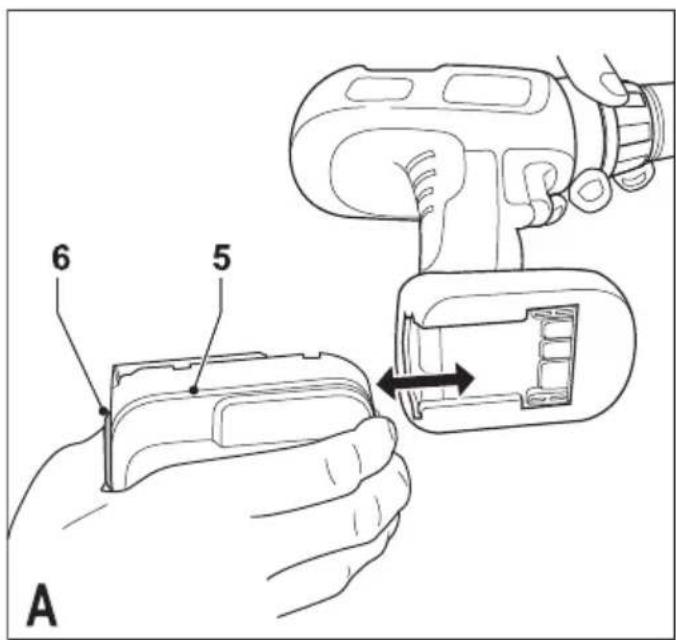

♦ Aküyü (5) takmak için, alet üzerindeki yuva ile aynı hizaya getirin. Aküyü yuvasına kaydırın ve yerine oturana kadar itin.
Aküyü çıkartmak için, çıkartma düğmesine (6) basın ve aynı esnada aküyü yuvadan çekin.

Akü kapağının takılması (Şekil B)

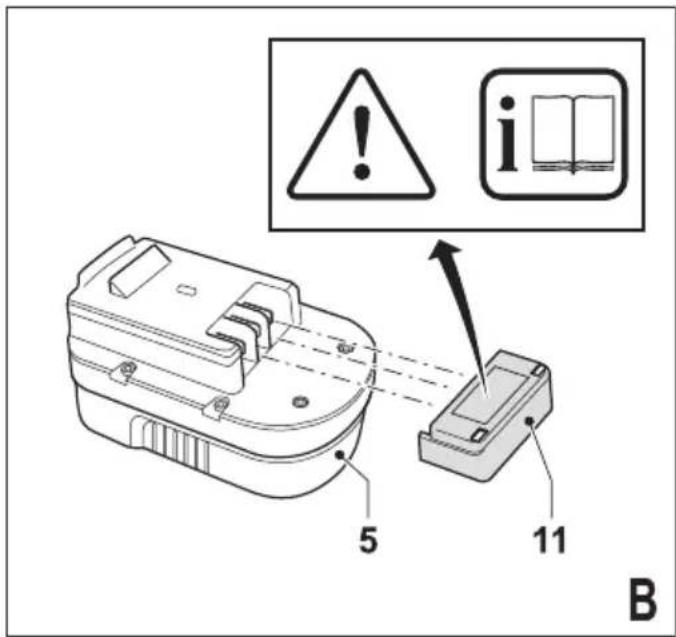

Uyarı! Kapağı (11), aküye (5) nakliye ve saklama amacıyla takın.

Matkap veya tornavida ucunun takılması ve çıkartılması (Şekil E)

Uyarı! İlk olarak aküyü aletten çıkartın.

Bu alet, uçların kolayca değiştirilmesini sağlamak için anahtarsız bir mandren ile donatılmıştır.

♦ İleri/geri sürgüsünü (2) orta konuma getirerek aleti kilitleyin.

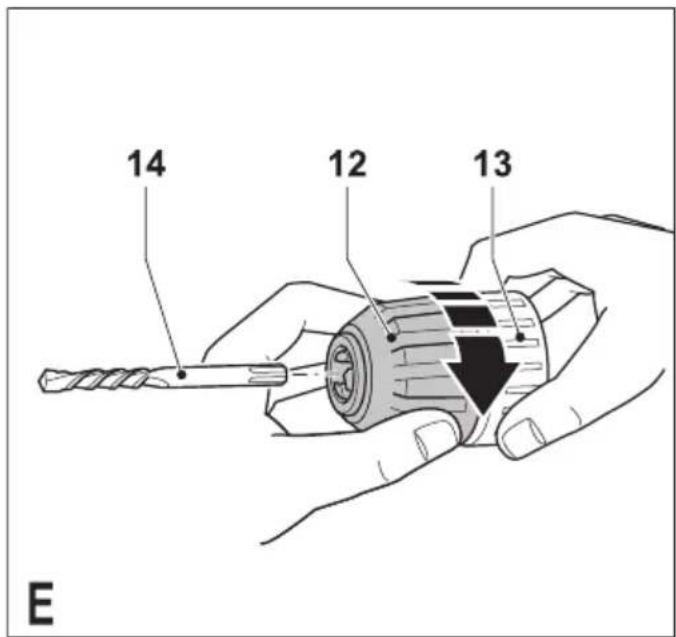

Bir elinizle arka kısmı (12) tutarken diğer elinizle ön kısmı (13) çevirerek mandreni açın.
◆ Ucun mil kısmını (14) mandrene sokun.
Bir elinizle arka kısmı (12) tutarken diğer elinizle ön kısmı (13) çevirerek mandreni sağlam bir şekilde sıkın.

Mandrenin çıkarılması ve yeniden takılması (Şekil F)

♦ Mandreni mümkün olduğunca açın.

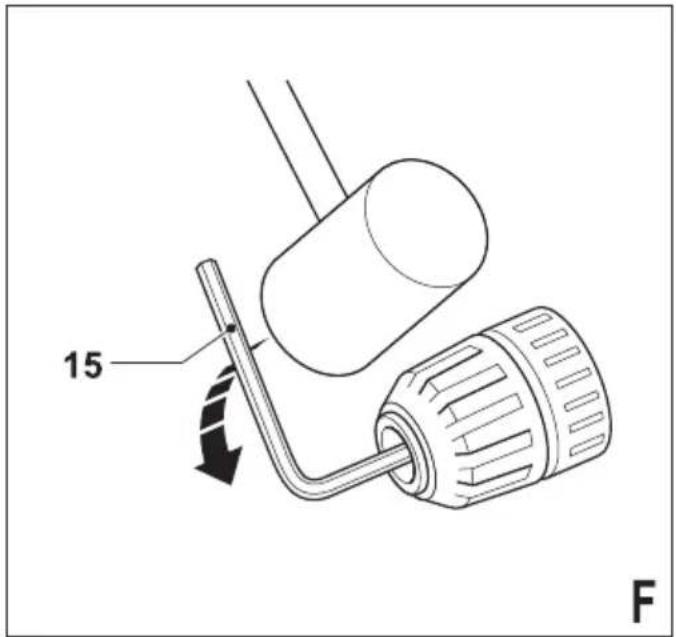

♦ Mandreni tutan vidayı bir tornavida yardımıyla saat yönünde çevirerek çıkartın.
♦ Mandrenin içine bir Allen anahtarı (15) sıkın ve gösterildiği gibi bir çekiçle anahtara vurun.
Allen anahtarını çıkarın.
♦ Mandreni saat yönünün tersine döndürerek çıkarın.
♦ Mandreni tekrar takmak için, onu milin üzerine vidalayın ve mandren tutucu vidayla sabitleyin.

Diğer tehlikeler.

Aletin kullanımıyla ilgili ekte sunulan güvenlik uyarılarına dahil olmayan ilave kalıcı riskler ortaya çıkabilir. Bu riskler, hatalı, uzun süreli kullanım vb. dolayısıyla ortaya çıkabilir.

Emniyet tedbirlerini düzenleyen yönetmeliğin uygulanmasına ve emniyet sağlayıcı aygıtların kullanılmasına rağmen, başka belirli risklerden kaçınılamaz. Bunlar:

♦ Aletin dönen ve hareket eden parçalarına dokunma sonucu ortaya çıkan yaralanmalar.
Herhangi bir parçayı, biçak veya aksesuarı değiştirirken ortaya çıkan yaralanmalar.

Aletin uzun süreli kullanılması sonucu ortaya çıkan yaralanmalar. Herhangi bir aleti uzun sürelerle kullanacaksanız düzenli olarak çalışmanıza ara verin.
◆ Duyma bozukluğu.
♦ Aleti kullanırken ortaya çıkan tozun solunması sonucu ortaya çıkan sağlık sorunları (örnek: ahşapta çalışırken, özellikle meşe, akgürgen ve MDF.)

Kullanımı

Uyarı! Aletin kendi hızında çalışmasına izin verin. Aşırı yüklenmeyin.

Akünün şarj edilmesi

Akünün, ilk kullanımdan önce ve daha önce kolayca yapılan işler için yeterli güç üretemediği hallerde şarj edilmesi gereklidir. Aküyü ilk kez veya uzun süre bekledikten sonra şarj ederken sadece %80 düzeyinde şarj olacaktır. Birkaç şarj ve deşarj döngüsünden sonra, akü tam kapasitesine ulaşacaktır. Akü, şarj sırasında ısınabilir; bu normal bir durumdur ve herhangi bir soruna işaret etmez.

Uyarı! Aküyü, 10 °C'nin altında veya 40 °C'nin üstündeki sıcaklıklarda şarj etmeyin. Tavsiye edilen şarj sıcaklığı: yaklaşık 24 °C.

Yuvalı şarj cihazı (Şekil C)

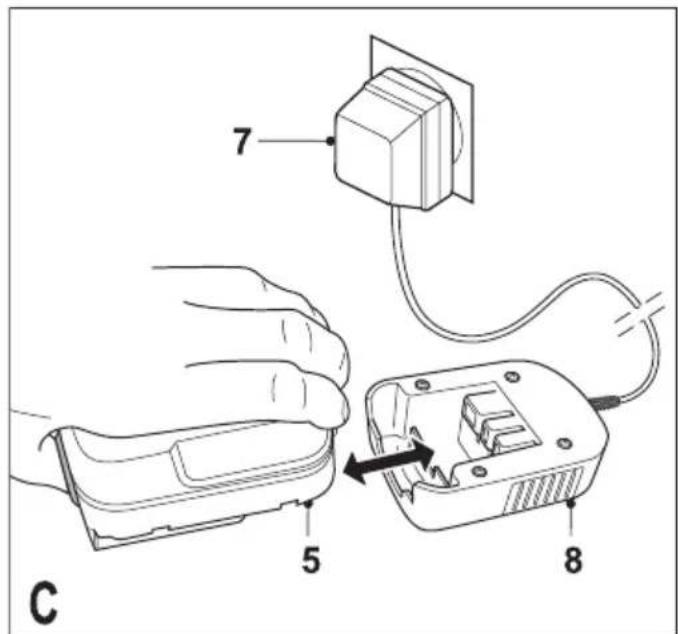

Aküyü (5) şarj etmek için, aletten çıkartıp şarj cihazı yuvasını (8) akünün üzerine kaydırın.
♦ Şarj cihaz ini (7) prize takın.
Normal kullanımdan sonra 3 saatlik bir şarj süresi en iyi uygulama için yeterli gücü sağlayacaktır. Ancak, 6 saat süreyle şarj edilmesi, akü ve şarj koşullarına bağlı olarak kullanım süresini önemli oranda arttırabilir.
♦ Aküyü şarj cihazından çıkartın.

Fişli şarj cihazı (Şekil D)

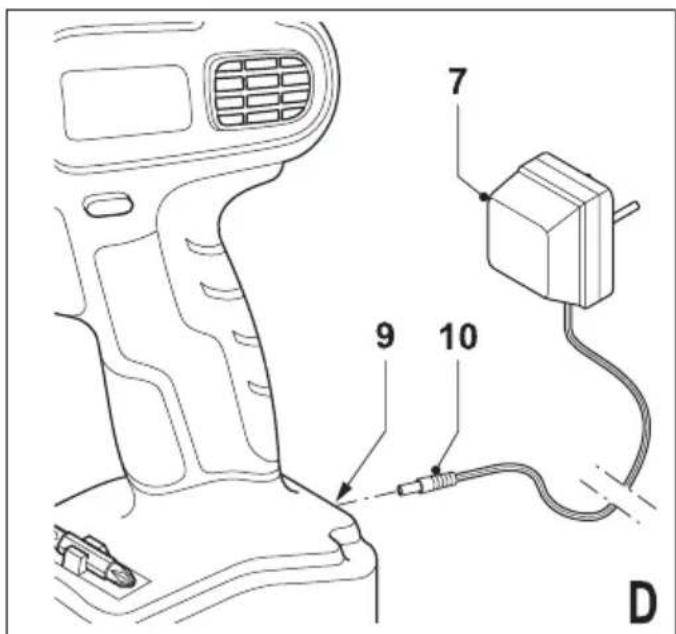

Aküyü şarj etmek için matkaba takılı olduğundan emin olun.
♦ Şarj cihazı fişini (10) girişe (9) sokun.
♦ Şarj cihazını prize takın.
♦ Sebekeyi açın.

Normal kullanımdan sonra 3 saatlik bir şarj süresi en iyi uygulama için yeterli gücü sağlayacaktır. Ancak, 6 saat süreyle şarj edilmesi, akü ve şarj koşullarına bağlı olarak kullanım süresini önemli oranda arttırabilir.

♦ Aleti şarj cihazından ayırın.

Uyarı! Aleti, şarj cihazına bağlı halde kullanmayın.

Dönme yönünün seçilmesi

Delik açmak ve vida sıkmak için ileri (saat yönünde) dönmeyi kullanın. Vidaları gevşetmek veya sıkışmış

bir matkap ucunu çıkartmak için geri (saatin aksi yönde) dönmeyi kullanın.

♦ İleri dönmeyi seçmek için ileri/geri sürgüsünü (2) sola itin.
♦ Geri dönmeyi seçmek için ileri/geri sürgüsünü sağa itin.
♦ Aleti kilitlemek için ileri/geri sürgüsünü orta konuma getirin.

Çalışma modu ya da torkunun seçi (şekil G)

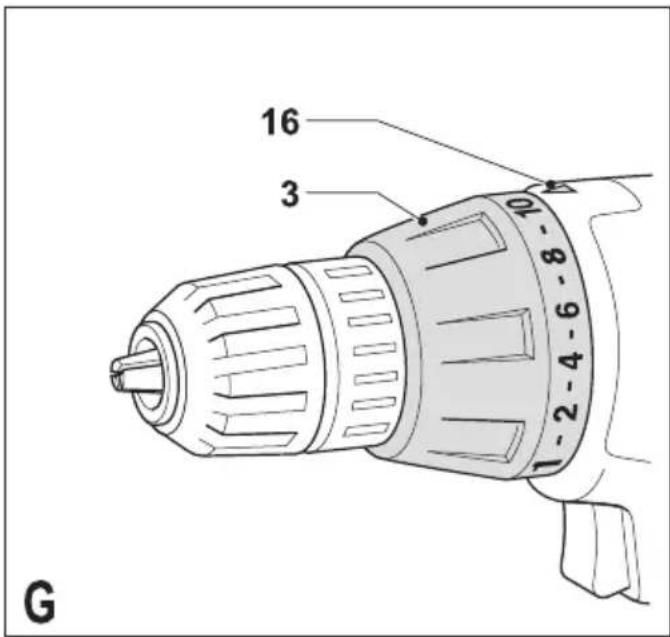

Bu alet, çalışma modunun seçilmesi ve vida sıkma torkunun ayarlanması için bir bilezikle donatılmıştır. Büyük vidalar ve sert malzemeli parçalar, küçük vidalar ve yumuşak malzemeli parçalara nazaran daha yüksek bir tork ayarı gerektirirler. Bilezik, uygulamanıza uyacak geniş bir kademeli tork ayar aralığına sahiptir.

• Ahşap, metal ve plastik delme işlemleri için 2 sembolünü işaretle (16) hizalayarak bileziği (3) delme konumuna getirin.
  Vida takma ve sökme işlemleri için bileziği istediğiniz konuma getirin. Henüz uygun ayarı bilmiyorsanız, aşağıda belirtildiği şekilde ilerleyin:

• Bileziği (3) en düşük tork ayarına getirin.

• Ardından ilk vidayı sıkın.
• Vida sonuna kadar sıkılmazsa veya torna- vida ucu vida başını sıyırırsa tork ayarını yükseltin ve vidayı çıkmaya devam edin. Doğru ayara ulaşana kadar tekrarlayın. Kalan vidalar için de bu ayarı kullanın.

Açılması ve kapatılması

Değişken hız düğmesi

♦ Aleti açmak için, değişken hız ayarlı tetiğe (1) basın. Aletin hızı, düğmeye ne kadar bastığınıza bağlıdır.
♦ Aleti kapatmak için, değişken hız ayarlı tetiği bırakın.

Yararlı tavsiyeler

Delme

Daima matkap ucuna düz bir çizgide hafif bir baskı uygulayın.
Matkap ucu, üzerinde çalıştığınız parçanın öbür yüzünden çıkmadan hemen önce alet üzerindeki baskıyı azaltın.
♦ Parçalanabilecek malzemeleri desteklemek için bir tahta parçası kullanın.
- Ahşapta büyük çaplı delikler delerken geniş ağızlı uç kullanın.
♦ Metali delerken HSS matkap uçları kullanın.

♦ Beton delerken beton uçları kullanın.
Döküm demir ve pirinç dışındaki metalleri de- lerken bir yağlayıcı kullanın.
♦ Hassaslığı artırmak için delinecek deliğin orta- sina bir çentik atın.

Vida takma-çıkartma

Daima doğru tipte ve boyutta tornavida ucu takın.
re svidaları siikmakta zorlanıyorsanız, yağlayıcı olarak az miktarda deterjan veya sabun kullanmayı deneyin.
♦ Aleti ve tornavida ucunu daima vidaya dik bir çizgide tutun.

Bakim

Black & Decker aletiniz minimum bakımla uzun bir süre çalışacak şekilde tasarlanmıştır. Kesintisiz olarak memnuniyet verici bir şekilde çalışması gerekli özenin gösterilmesine ve düzenli temizliğe bağlıdır.

Şarj cihazınız, düzenli temizlik dışında herhangi bir bakım gerektirmemektedir.

Uyarı! Alet üzerinde herhangi bir bakım yapmadan önce aküyü aletten çıkartın. Şarj cihazını temizlemeden önce fişten çekin.

♦ Aletinizdeki ve şarj cihazındaki havalandırma deliklerini yumuşak bir fırça veya kuru bir bezle düzenli olarak temizleyin.
Motor mahfazasını nemli bir bezle düzenli olarak temizleyin. Herhangi bir aşındırıcı veya çözücü bazlı temizlik maddesi kullanmayın.
Düzenli aralıklarla mandreni açın ve hafifçe vurarak iç kısmındaki tozların dökülmesini sağlayın.

Çevrenin korunması

Ayrı olarak atın. Bu ürün, normal evsel atıklarla birlikte atılmamalıdır.

Black & Decker ürününüzün değiştirilmesi gerektiğini düşünmeniz veya artık kullanılamaz durumda olması halinde onu, evsel atıklarla birlikte atmayın. Bu ürünü, ayrı olarak toplanacak şekilde atın.

Kullanılmış ürünlerin ve ambalajların ayrı olarak toplanması bu maddelerin geri dönüşüme sokularak yeniden kullanılmasına olanak tanır. Geri dönüşümlü maddelerin tekrar kullanılması çevre kirliliğinin önlenmesine yardımcı olur ve ham madde ihtiyacını azaltır.

Yerel yönetmelikler, elektrikli ürünlerin evlerden toplanıp belediye atık tesislerine aktarılması veya yeni

bir ürün satın alırken perakende satıcı tarafından toplanması yönünde hükümler içerebilir.

Black & Decker, hizmet ömrünün sonuna ulaşan Black & Decker ürünlerinin toplanması ve geri dönüşüme sokulması için bir imkan sunmaktadır. Bu hizmetin avantajlarından faydalanmak için, lütfen, ürününüzü bizim adımıza teslim alacak herhangi bir yetkili servise iade edin.

Bu kılavuzda belirtilmiş olan listeden size en yakın yetkili tamir servisimizin yerini öğrenebilirsiniz. Alternatif olarak, yetkili Black & Decker servislerinin listesi, satış sonrası hizmetlerimizle ilgili tüm bilgiler ve temas bilgilerine Internet üzerinden erişebilirsiniz: www.2helpU.com

Aküler

Black & Decker aküler defalarca şarj edilebilir. Hizmet ömürlerinin sonunda, aküleri çevremize gerekli özeni göstererek atın.

♦ Aküyü sonuna kadar bitirip aletten çıkartın.
NiCd, NiMH ve Li-lon aküler geri dönüştürülebilir. Bunları, herhangi bir yetkili servise veya bölgenizdeki geri dönüşüm istasyonuna götürün.

Teknik veriler

EPC12 (H1) EPC14 (H1)
Voltaj	V_DC	12	14,4
Yüksüz hızı	dev/dak		0-750
Maks. tork Nm 11		12,1
Mandren kapasitesi	mm	10	10
Maks. delme kapasitesi
Çelik	mm	10	10
Ahşap	mm	25	25

Akü		A12E	A14E
Kapasite	Ah	1,0	1,0
Akü tipi		NiCd	NiCd
Ağırlık	kg	0,58	0,68

Akü		A12NH	A14NH
Kapasite	Ah	1,5	1,5
Akü tipi		NiMH	NiMH
Ağırlık	kg	0,6	0,7

Şarj Cihazı

		90500843	90500844
		90500847	90500848
		90500855	90500856
		90500858	90500859
Giriş voltajı	V_AC	230-240	230-240
Çıkış voltajı	V_DC	14,5-15,3	17,4-18,2
Çıkış akımı	mA	210-220	200-210
Yaklaşık şarj süresi	saat	8-10	8-10

EPC18 (H1) EPC96 (H1)

Voltaj	V_DC	18	9,6
Yüksüz hızı	dev/dak		0-750
Maks. tork Nm 12,1		10,4
Mandren kapasitesi	mm	10	10
Maks. delme kapasitesi
Çelik	mm	10	10
Ahşap	mm	25	25

Akü		A18E	B96
Kapasite	Ah	1,0	1,0
Akü tipi		NiCd	NiCd
Ağırlık	kg	0,82	0,42

Akü		A18NH
Kapasite	Ah	1,5
Akü tipi		NiMH
Ağırlık	kg	0,9

Şarj Cihazı

		90500845	90500842
		90500849	90500846
		90500857	90500850
		90500860	90500854
Giriş voltajı	V_AC	230-240	230-240
Çıkış voltajı	V_DC	21,75-22,6	11,6-12,2
Çıkış akımı	mA	210-230	210-220
Yaklaşık şarj süresi	saat	8-10	8-10

EN 60745'e göre ses basıncı düzeyi:

Ses basıncı ( L_pA ) 73 dB(A), belirsizlik (K) 3 dB(A), Akustik güç ( L_wA ) 84 dB(A), belirsizlik (K) 3 dB(A)

EN 60745'e göre tespit edilen toplam titreşim değerleri (üç yönün vektör toplamı):

Metalde delme ( a_h,D ) < 2,5 m/s ^2 , belirsizlik (K) 1,5 m/s ^2 , Darbesiz vidalama ( a_h,S ) < 2,5 m/s ^2 , belirsizlik (K) 1,5 m/s ^2

AT uygunluk beyanatı

MAKİNE DİREKTİFİ

EPC12/EPC14/EPC18/ EPC96

Black & Decker, «teknik özellikleri» bölümünde açıklanan bu ürünlerin aşağıda belirtilen yönergelere uygun olduğunu beyan eder: 2006/42/EC, EN60745-1, EN60745-2-1

Daha fazla bilgi için, lütfen aşağıdaki adresten Black & Decker ile irtibata geçin veya kılavuzun arkasına bakın.

Aşağıda imzası bulunan, teknik dosyanın derlenmesinden ve Black & Decker adına bu bildirimi yapmaktan sorumludur.

Kevin Hewitt

Başkan Yardımcısı,

Global Mühendislik

Black & Decker Europe,

Black & Decker, ürünün kalitesinden emindir ve bu yüzden kanunlarda belirtilen taleplerin üstünde bir garanti verir. Ayrıca bu garanti hiçbir şekilde garanti ile ilgili kanuni haklarını zı ihlal etmez ve haklarını zı hiç bir şekilde kısıtlamaz. İşbu garanti Avrupa Birliği'ne üye ülkeler ile Avrupa Serbest Ticaret Bölgesi sınırları dahilinde geçerlidir.

Eğer bir Black & Decker ürünü, satın alma tarihinden itibaren 24 ay içinde hatalı malzeme ve işçilik nedeniyle bozulursa, müşteriye mümkün olabilecek en az sorunu yaşatarak Black & Decker hatalı kısımları değiştirmeyi,adil bir şekilde aşınmış ve yıpranmış ürünleri tamir etmeyi veya değiştirmeyi garanti eder. Ancak bu belirtilenler şu durumlar dışında geçerlidir:

Ürün ticari veya profesyonel amaçlarla kullanılmışa veya kiraya verilmişse;
Ürün yanlış veya amaç dışı kullanılmışsa;
Ürün yabancı nesnelerden, maddelerden veya kaza sırasında zarar görmüşse;
Yetkili tamir servisleri veya Black & Decker servis ekibinden başkası tarafından tamir edilmeye çalışılmışsa.

Garanti talebinde bulunmak için, satıcıya veya yetkili tamir servisine satın aldığınıza dair ispat sunmalısınız. Fatura ve garanti kartı gerekmektedir. Bu kullanım kılavuzunda belirtilen listeden size en yakın yetkili servis adresini öğrenebilirsiniz. Ya da, alternatif olarak internet'ten Black & Decker yetkili tamir servislerinin listesini ve satış sonrası hizmetlerimizle ilgili tüm bilgiler ve temas bilgilerine aşağıdaki siteden ulaşabilirsiniz.

www.2helpU.com

Sanayi ve Ticaret Bakanlığı tebliğince kullanım ömrü 10 yıldır.

Türkiye Distribütörü

KALE HIRDAVAT VE MAKİNA A.Ş.

Defterdar Mah. Savaklar Cad. No. 15

34050 Edirnekapı Eyüp İstanbul

Tel: [phone] (Pbx)

Faks: (0212) 533 10 05

E-posta: [e-mail]

Şehir		Yetkili Servis	Adres	Telefon
1	Adana	Emin Elektrik Bobinaj	Kizilay Cad. 9 Sok. No: 9/D	0322 351 80 46
2	Afyon Emek Motor Karaman Mah. Gazlı Göl Cad. No: 15	0272 212 11 14
3	Ağr	Tamgüç Bobinaj	Kağızman Cad. No: 42	0472 215 70 41
4	Amasya	Akotek Ticaret	Yeniyol Cad. No: 85	0358 218 71 19
5	Ankara	Orhan Bobinaj	Yalınç Sok. No: 17 Siteler	0312 350 95 29
6	Ankara	Orhan Bobinaj Şube	41. Sok. No: 39 Ostim	0312 385 92 92
7	Ankara	Yiğit Bobinaj	668. Sok. No: 8 Eminel Koop. İvedik Ostim	0312 395 05 37
8	Ankara	Başak Elektrik	Ahievran Cad. 36. sok. No: 2 Ostim	0312 386 20 84
9	Antalya	E.B.A Elektrik	San. Sit. 682. Sok No: 38	0242 345 36 22
10	Antalya	Yaşar Bobinaj	Aşağı Pazarcı Mah. San. Girişi No: 19 Manavgat	0242 742 44 07
11	Antalya	Uslu Bobinaj	G. Pınarı Mah. Oba Yolu Üzeri no: 27/C Alanya	0242 511 57 01
12	Aydın	Tacıroğlu Kaya Bobinaj	1.San. Sit. Üst San. Cad. 2. Sok. No: 31/A	0256 212 70 48
13	Aydın	Saydam Motor	Küçük San. Sit. Çubukçu Sok. No: 2/B Söke	0256 512 81 91
14	Aydın	Özgür Bobinaj	Kuşadası San. Sit. j Blok no:13 Kuşadası	0256 622 1373
15	Aydın	Ege Bobinaj	Yeni Mah Atatürk Bul. No:206/E Didim	0256 811 05 95
16	Balikesir	Tezger Bobinaj	Yeni San. Sit. Cumhuriyet Cad. 198/A	0266 246 23 01
17	Balikesir	Küre Bobinaj	Atatürk Cad. No: 104 Bandirma	0266 718 46 79
18	Batman	Topiz Bobinaj	Cumhuriyet Cad. 1512 Sok. No: 50	0488 214 87 70
19	Bolu	Kilitçi Ticaret	Aşağı Soku San. Sit. 37.Blok No:16	0374 215 43 64
20	Bursa	Vokart Ltd. Şti.	Gazcılar Cad. Erikli Bahçe Sok. No: 7/B	0224 254 48 75
21	Çanakkale	Kısacık Bobinaj	Namık Kemal Mah. Kaynak Sok. No: 41	0286 217 96 71
22	Çanakkale	Ovalı Bobinaj	Hamdibey Mah. İstiklal Cad. No: 160 Biga	0286 316 49 66
23	Çorum	Emek Bobinaj	Küçük San. Sit. 23. Cad No: 5/C	0364 234 68 84
24	Denizli	Örsler Bobinaj	Sedef Çarşısı 9/10	0258 261 42 74
25	Diyarbakir	Çetsan Elektrik	San. Sit. Karakol Sok. No: 1	0412 237 29 04
26	Düzce	Yıldız Makina	Burhaniye Mah. Gen. Kazım Sok. No: 10	0380 514 70 56
27	Edirne	Efe Bobinaj	Küçük San. Sit. 22. Blok	0284 225 35 73
28	Edirne	Demir Bobinaj	San. Sit. 7. Blok No: 3 Keşan	0284 714 38 26
29	Elazığ	Kalender Elektrik Bobinaj	San. Sit. 11. Sok No: 46	0424 224 85 01
30	Erzincan	Ümit Elektrik Makina	San. Çarşısı 770 Sok. No: 71	0446 224 08 01
31	Erzurum	Bursan Bobinaj	San. Sit. 5. Blok No: 135	0442 242 77 28
32	Eskişehir	Escom Elektronik	Kırmızı Toprak Mah. Ali Fuat Güven Cad. No 31/A	0222 224 15 30
33	Gaziantep	Eser Bobinaj	K.S.S A Blok 11. Cad.25. Ada No: 55 Ş.Kamil	0342 235 30 84
34	Gaziantep	Karaşahin Bobinaj	İsmet Paşa Mah. Şenyurt Cad. No: 35	0342 231 17 33
35	Hatay	Öz Kardeş Bobinaj	Yeni San. Sit. 38/A Blok No: 34	0326 221 22 91
36	Isparta	İzmir Bobinaj	Yeni San. Sit. 6 Blok No: 28	0246 223 70 11
37	İstanbul	Akel El. Servis Hizmetleri	Nato Yolu Caddesi Özgün Sok No: 1 Y.Dudullu	0216 540 53 55
38	İstanbul	Birlik Elektromekanik	Perpa Tic. Mer. B Blok Mavi Avlu Kat.4 No: 318 Okmeydanı	0212 222 94 18
39	İstanbul	Fırat Dış Ticaret	Tersane Cad. Kuthan No: 38 Kat 3 Karaköy	0212 252 93 43
40	İstanbul	Kardeşler Bobinaj	Çağlayan Mah. Sinanpaşa Cad.No: 5 Çağlayan	0212 224 97 54
41	İstanbul	Mert Elektrik	İkitelli Org. Demirciler San. Sit. D-2 Blok No: 280 İkitelli	0212 549 65 78
42	İstanbul	Svs Teknik	İstasyon Cad. Gibtaş San. Sit. F Blok No: 24 Tuzla	0216 446 69 39
43	İstanbul	Tarık Makina	Bağdat Cad. Adali Sok. No: 8 Maltepe	0216 441 05 59
44	İstanbul	Tekniker Bobinaj	Birlik San. Sit. 1. Cad. K.Dükkanlar No: 15 Beylikdüzü	0212 875 17 78
45	İstanbul	Orijinal Elektrik	Bağlar Mah. Mimar Sinan Cad. No:24 Güneşli	0212 515 67 71
46	İzmir	Birlik Bobinaj	2824 Sok. No: 18/1. San. Sit. Halkapınar	0232 458 39 42
47	İzmir	Boro Civata	1203/2 Sok. No: 21-B Yenişehir	0232 469 80 70
48	İzmir	Çetin Bobinaj	Cüneyt Bey Mah. Ibrahim Turan Cad. No 98/A Menderes	0232 782 10 84
49	İzmir	Doruk Hırdavat	1426 Sok. No: 14 Hurdacılar Sitesi Doğanlar Bornova	0232 478 14 12
50	Karaman	Özüm Elektrik Bobinaj	Yeni San. Sit. 735. SoK. No: 2	0338 212 32 69
51	Kastamonu	Teknik Bobinaj	İnönü Mah. İnebolu Cad. No: 132	0366 212 62 26
52	Kayseri	Akın Elektrik Bobinaj	Eski San. Bölgesi 5. Cad. No: 8	0352 336 41 23
53	Kırklareli	Tarık Elektronik	K.Ibrahim Mah. M.Kemal Bulvarı No: 72/C	0288 214 19 72
54	Kırklareli	Yalçın Bobinaj	Yeni San. Sit. C3 Blok No:55 Lüleburgaz	0288 412 41 97
55	Kocaeli	Efe Elektrik Bobinaj	Körfez San. Sit. 12. Blok No: 13	0262 335 18 94
56	Kocaeli	Gülsoy Bobinaj	S.Orhan Mah. İlyasbey Cad.111 Sk No: 5/1 Gebze	0262 646 92 49
57	Kocaeli	Teknik Karot	Gaziler Mah. İbrahimağa Cad. No:125 Gebze	0262 642 79 10
58	Konya	Meb. Murat Elk. Bobinaj	Karatay San. Sit. Fatih Mah. Çiçekli Sok. No: 10	0332 235 64 63
59	Konya	Sözenler Bobinaj	Fevzi Çakmak Mah. Komsan İş Merkezi Anamur 10562 Sok. No:8	0332 342 63 18
60	Kütahya	Doğan Bobinaj	Yeni San. Sit. 19. Sok: 28/1	0274 231 22 00
61	Malatya	Özer Bobinaj	Yeni San. Sit. 2. Cad. No: 95	0422 336 39 53
62	Manisa	Çavuş Bobinaj	Kurtuluş Mah. Fatih Cad. No: 44/A Soma	0236 614 13 78
63	Manisa	Uslu Bobinaj Ve Makina	Güzelyurt Mah. Kenan Evren San. Sit. 5309 Sok. No: 63/A	0236 236 33 86
64	Mersin	Şekerler Elektrik Bobinaj	Nusratiye Mah. 5005 Sok. No: 20/A	0324 336 70 98
65	Mersin	Üniversal Bobinaj	Nusratiye Mah. Çiftçiler Cad.68 Sok. No: 19	0324 233 44 29
66	Muğla	Bodrum Makina	Türkkuyusu Mah.San. Sit. Ethem Demiröz Sok. No: 8 Bodrum	0252 316 28 51
67	Muğla	General Elektrik Bobinaj	Taşyaka Mah. San. Sit. 260. Sok. No: 18 Fethiye	0252 612 38 34
68	Muğla	Başaran Teknik	Beldibi Cad. Sanayi Girişi No: 5/C Marmaris	0252 419 20 29
69	Muğla	Öztürk Bobinaj	Atakent Mah. Çevreyolu Üzeri Dalaman	0252 697 64 98
70	Nevşehir	Çiftgüç Soğutma	Yeni San. Sit. 8. Blok No: 28	0384 213 19 96
71	Niğde	Emek Motor	Eski San. Çarşısı 1.Blok No: 2	0388 232 83 59
72	Sakarya	Engin Elektrik Bobinaj	Maltepe Mah. Orhan Gazi Cad. Şehit Metin Akkuş Sok. No: 19	0264 291 05 67
73	Samsun	Akış Bobinaj	Ulus Cad.San. Sit. Keresteciler Kısmi No: 40	0362 238 07 23
74	Sivas	Bayraktar Elektrik	Yeni Çarşı No: 72/C	0346 221 47 55
75	Şanlıurfa	Ay Elektrik	Samsat Kapı Avşaroğlu Garajı No: 19	0414 215 74 76
76	Tekirdağ	Birkan Teknik	Şeyhsinan Mah. Ş.Pilot İ.Aksoy Sok. Aksoy Psj. No: 20/7-B ÇORLU	0282 654 50 91
77	Tekirdağ	Çetin Elektrik Bobinaj	100.Yıl San. Sit. 14B Blk. No: 10	0282 263 86 60
78	Tokat	Çetin Elektrik Bobinaj	San. Sit. Camli Altı No: 22	0356 214 63 07
79	Trabzon	Akçay Bobinaj Makina	Yaylacık Mah.Tosun San Sit No: 3 Akçaabat	0462 227 54 26
80	Trabzon	Makina Market	Rize Cad. No: 71 Değirmendere	0462 328 14 80
81	Uşak	Zengin Bobinaj	Islice Mah. Ürem Sok. No: 10/C	0276 227 27 46
82	Van	Özen Elektrik Bobinaj	Alçekic Pasaji No: 41	0432 214 22 20
83	Yalova	Deniz El. Ser. Hizmetleri	Hürriyet Mah. Eski Bursa Cad. No: 39 Altınova	0226 461 22 43
84	Zonguldak	Genel Elektromotor	Çınartepe Mah.T.T.K 69 Ambarları 4. Kısım	0372 268 08 64
85	Zonguldak	Tümen Makina	Kışla Sanayi Sit. D Blok No: 17 Kdz.Ereğli	0372 323 74 97

KALE HIRDAVAT VE MAKİNA A.Ş. SERVİS MÜDÜRLÜĞÜ TEL. [phone]

BLACK & DECKER JÓTÁLLÁSI JEGY ÉS JÓTÁLLÁSI FELTÉTELEK
