Ürün Türü	Islak ve kuru toz emici
Marka	Kärcher
Model	IVR-L 65/24-2
Boyutlar (U x G x Y)	718 x 526 x 1251 mm
İşletme ağırlığı	47 kg
Elektrik beslemesi	220-240 V, 50-60 Hz, 2400 W, 16 A
Koruma türü	Sınıf I
Tank hacmi	65 L
Hava debisi	2 x 74 l/s
Vakum basıncı	23 kPa (230 mbar)
Nominal hortum çapı	DN50
Motor sayısı	2
Ses basıncı seviyesi	67 dB(A)
El-kol titreşimi	< 2,5 m/s²
Kullanım amacı	Endüstriyel ve profesyonel (oteller, okullar, hastaneler vb.)
Emilen sıvılar	Yağlı, soğutma yağları, yanıcı sıvılar (parlama noktası >55°C)
Emilen katılar	Kaba tozlar, talaşlar
Bakım	Düzenli olarak durulayın, kurutun, filtreyi değiştirin, tankı boşaltın
Yedek parçalar	Orijinal Kärcher aksesuarları (www.karcher.com)
Güvenlik	Park freni, acil durdurma, yağmur koruması, eşpotansiyel bağlantı
Garanti	Ülke koşullarına göre, parça ve işçilik değişiklik gösterebilir
Maks. ortam sıcaklığı	+40 °C

Sık sorulan sorular - IVR-L 65/24-2 Kärcher

Kärcher IVR-L 65/24-2 ile hangi tür sıvıları emebilirim?

Yağlı sıvıları, soğutma yağlarını ve parlama noktası 55 °C'nin üzerinde olan yanıcı sıvıları emebilirsiniz. Parlama noktası 55 °C'nin altında olan yanıcı sıvıları veya yanıcı tozların sıvılarla karışımlarını emmeyin.

Bu elektrikli süpürge ile ince toz emebilir miyim?

Hayır, cihaz ince toz emmek için tasarlanmamıştır. Kaba tozları, talaşları ve iri kirleri emmek içindir.

Sıvı tankı nasıl boşaltılır?

Cihazı kapatın ve fişini çekin. Bir tahliye düzeneğine götürün. Hızlı bağlantıdan tahliye hortumunu ayırın, bir toplama kabının üzerinde tutun ve içindekileri boşaltın. İçindekileri yerel yönetmeliklere göre atın veya geri dönüştürün.

Tank kapasitesi nedir?

Tank 65 litre kapasitelidir.

Filtre nasıl değiştirilir?

Cihazı kapatın ve fişini çekin. Emiş başlığını çıkarın, sıkma halkalarını gevşetin, küçük saptırma plakasını çıkarın, ardından eski filtreyi çıkarın. Yeni filtreyi doğru konumlandığından emin olarak takın ve ardından parçaları yeniden monte edin.

Cihaz çalışmıyor, ne yapmalıyım?

Şebeke gerilimini, prizi, sigortayı, güç kablosunu ve fişi kontrol edin. Sorun devam ederse, satış sonrası servise başvurun.

Maksimum emiş gücü nedir?

Maksimum vakum basıncı 2 x 74 l/s hava debisi ile 23 kPa'dır (230 mbar).

Uzatma kablosu kullanabilir miyim?

Hayır, uzatma kablosu kullanmak yasaktır. Cihazı doğrudan IEC 60364 standardına uygun bir prize bağlayın.

Cihaz nasıl temizlenir?

Cihazı ve aksesuarları uygun bir sıvı ile düzenli olarak durulayın ve kurumaya bırakın. Mikrop oluşumunu önlemek için içeride sıvı bırakmayın. Uzun süre kullanılmayacaksa, kalan nemi boşaltmak için kapağı açın.

Yedek parçalar ve aksesuarlar nerede bulunur?

Yalnızca orijinal Kärcher aksesuarları ve yedek parçaları kullanın. Daha fazla bilgi için www.karcher.com adresini ziyaret edin.

KULLANIM KILAVUZU IVR-L 65/24-2 Kärcher

Genel uyarılar.... 43

Amacına uygun kullanım.... 44

Çevre koruma.... 44

Aksesuarlar ve yedek parçalar...... 44

Teslimatın içeriği 44

Güvenlik tertibatları...... 44

Cihaz açıklaması 45

İşletime alma.... 46

İşletim...... 46

İşletmenin tamamlanması 46

Taşıma 47

Depolama.... 47

Koruma ve bakım...... 47

Arıza durumunda yardım...... 47

Garanti 47

Teknik bilgiler 48

AB Uygunluk Beyanı 48

Genel uyarılar

Cihazınızın ilk kullanımdan önce bu orijinal kullanım kılavuzunu

okuyun, bu kullanım kılavuzuna göre hareket edin ve kullanım kılavuzunu daha

sonra kullanım veya cihazın sonraki sahipleri için saklayın.

• İşletmeye almadan önce, 5.956-249.0 numaralı güvenlik bilgilerini mutlaka okuyun.
• İşletim kılavuzu ve güvenlik bilgilerine uyulmaması, kullanıcı ve diğer kişiler için tehlikeli durumların oluşmasına ve cihazın hasar görmesine yol açabilir.
• Taşıma hasarları varsa hemen bayiyi bilgilendirin.

Amacına uygun kullanım

⚠UYARI

Sağlığa zararlı tozların solunması

Sağlığa zararlı

Cihazı sağlığa zararlı tozların vakumlanması için kesinlikle kullanmayın.

DİKKAT

Havadaki yüksek nem sebebiyle kısa devre

Cihazın hasar görmesi

Cihazı sadece iç mekanlarda kullanın.

Cihazın kullanım alanları:

• Yağlı sıvıların, soğutucu yağlama maddelerinin ve talaşların emilimi.
• Yanıcı sıvıların (parlama noktası 55 °C'nin üzerinde) vakumlanarak süpürülmesi.
• Patlayıcı olmayan maddelerin vakumlanarak süpürülmesi.
• Tozların ve kaba kirlerin vakumlanarak süpürülmesi.
• Örneğin depolama ve üretim alanlarında endüstriyel kullanım.
• Örneğin oteller, okullar, hastaneler, fabrikalar, dükkanlar, bürolar ve kiralama dükkanlarında ticari kullanım.

Cihazın aşağıdaki işlemler için uygun değildir:

• İnce tozların vakumlanarak süpürülmesi.
• Yanıcı sıvıların (67/548/AET tehlikeli maddeler direktifine göre tutuşkan, kolay tutuşkan ve yüksek tutuşkan) (parlama noktası 55 °C'nin altında) ve yanıcı tozlarla yanıcı sıvıların karışımının vakumlanarak süpürülmesi.

Bunların dışındaki herhangi bir kullanım, amacına uygun olmayan kullanım olarak değerlendirilecektir.

Çevre koruma

Paketleme malzemeleri geri dönüştürülebilir. Lütfen ambalajları çevreye zarar vermeden bertaraf edin.

Elektrikli ve elektronik cihazlar, değerli ve geri dönüştürülebilir malzemelerin yanı sıra yanlış kullanılması veya yanlış bertaraf edilmesi durumunda insan sağlığı ve çevre için potansiyel tehlike oluşturabilecek piller, aküler veya yağlar içerebilir. Ancak cihazın usulüne uygun şekilde çalışması için bu parçalar gereklidir. Bu işaretle işaretlenen cihazlar evsel çöp ile birlikte bertaraf edilmemelidir.

İçerik maddelerine yönelik uyarılar (REACH)

İçerik maddelerine yönelik güncel bilgiler için bkz.: www.kaercher.de/REACH

Aksesuarlar ve yedek parçalar

Sadece orijinal aksesuarlar ve orijinal yedek parçalar kullanın. Bu parçalar cihazın güvenli ve arızasız çalışmasını sağlar. Aksesuar ve yedek parçalara ilişkin bilgiler için adres: www.kaercher.com.

Teslimatın içeriği

Ambalaj açıldığında içindeki parçalarda eksiklik olup olmadığını kontrol edin. Aksesuarların eksik olması durumunda ya da nakliye hasarlarında yetkili satıcınızı bilgilendirin.

Güvenlik tertibatları

Tehlike kademeleri

TEHLIKE

- Ağır bedensel yaralanmalar ya da ölüme neden olan direkt bir tehlikeye yönelik uyarı.

⚠UYARI

- Ağır bedensel yaralanmalar ya da ölüme neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

TEDBIR

- Hafif yaralanmalara neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

DİKKAT

- Maddi hasarlara neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

Güvenlik bilgileri

⚠ UYARI

• Cihaz, sağlığa zararlı tozların vakumlanması için uygun değildir.
• Cihazı yağmura karşı koruyun. Cihazı dış alanda depolamayın.
• Her işletmeye almadan önce, potansiyel dengeleme iletkenlerinin (topraklama iletkenleri) bağlı olup olmadığını kontrol edin.

TEDBİR

- Her kullanımdan sonra cihazı kapatın ve elektrik şebekesi fişini çekin.

DİKKAT

• Cihazı sadece iç mekanlarda kullanın.
• Ezilme tehlikesi! Emme kafasını, filtre ünitesini veya toplama kabını sökerken veya takarken eldiven giyin.
• Hasar tehlikesi! Hasarlı filtreyle veya filtresiz asla süpürmeyin.
• Cihazı kullanırken güvenlik ayakkabısı giyin.
• Cihazı, yalnızca yürüme hızında ve yokuş aşağı yollarda gerekirse iki kişi hareket ettirin.
• Aksesuar parçalarını değiştirirken dışarı toz sızmamasına dikkat edin.

Acil durumda yapılacaklar

TEHLIKE

Yanıcı malzemelerin süpürülmesi, kısa devre veya diğer elektrik hatalarında yaralanma ve hasar tehlikesi

Sağlığa zararlı gazların solunması tehlikesi, elektrik çarpması tehlikesi, yanma tehlikesi.

Acil durumda cihazı kapatın ve elektrik fişini çıkartın.

Elektrik bağlantısı

Cihaz sadece bir elektrik teknisyeni tarafından IEC 60364-1 uyarınca düzenlenmiş olan bir elektrik bağlantısına takılmalıdır. Bağlantı değerleri bkz. Teknik bilgiler ve tip levhası. Uzatma kablosu kullanılmasına izin verilmez.

TEHLIKE

Elektrik çarpması nedeniyle tehlike

Hayati tehlike

Örn. üzerinden geçerek, ezerek veya çekiştirerek elektrik bağlantı kablolarına zarar vermeyin.

Kabloları aşırı sıcaktan, yağdan veya keskin kenarlardan koruyun.

Her işletimden önce cihazın şebeke bağlantı hattını kontrol edin. Kablosu hasarlı cihazı işletme almayın. Hasar görmüş bir kablonun uzman bir elektrik teknisyeni tarafından değiştirilmesini sağlayın.

Cihazdaki simgeler

İzin verilen azami sıvı dolum seviyesinin işareti

bkz. Bölüm Dolum seviyesi göstergesinin kontrolü.

DİKKAT

Cihaz için hasar tehlikesi

Maksimum sıvı dolum seviyesinin aşılması nedeniyle su sızıntısı.

Maksimum sıvı dolum seviyesine ulaşmadan önce cihazı boşaltın.

Cihaz açıklaması

Resimler için grafik sayfalarına bakın

Şekil A

① Sabitleme freniyle yönlendirme tekerleri ② Azami dolum seviyesi işareti ③ Tahliye hortumu ④ Sıvı haznesi ⑤ İtme dirseği ⑥ Yönlendirme sacı ⑦ Küçük saptırıcı plaka ⑧ Filtre ⑨ Emme kafası ⑩ Vakum hortumu bağlantısı ⑪ Cihaz şalteri ⑫ Emme kafası kilidi ⑬ Şebeke kablosu ⑭ Aksesuar braketi

İşletime alma

Resimler için grafik sayfalarına bakın

1. Cihazı çalışma pozisyonuna getirin.
2. Gerekirse, cihazı el freni ile sabitleyin.
3. Emme kafasının doğru şekilde takılı olduğundan emin olun.
4. Emme hortumunu emme hortumu bağlantısına takın.

Şekil B

1. İstediğiniz aksesuarı emme hortumuna takın.

İşletim

Resimler için grafik sayfalarına bakın.

1. Şebeke fişini prize takın.
2. Cihazı ana şalterden açın.

Şekil C

Not

Motorlu işletim

Çift motorlu tahrik üniteleri tek bir türbinle de çalıştırılabilir.

1. Vakumlama işlemini başlatın.

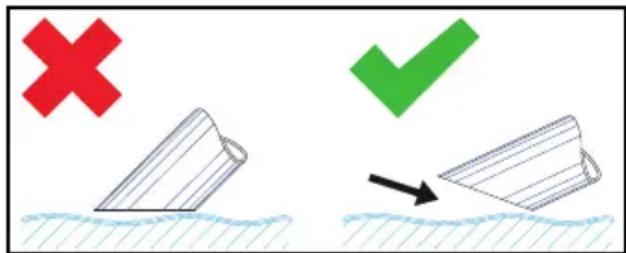

Emme işlemi

Sıvıları vakumlama sırasında yeterli miktarda hava sağlamak için aksesuarları sadece yarıya batırın.

Dolum seviyesi göstergesinin kontrolü

Resimler için grafik sayfalarına bakın

Şekil D

Not

Tahliye hortumundaki kırmızı işaret izin verilen maksimum dolum seviyesini gösterir.

DİKKAT

Cihaz için hasar tehlikesi

Sıvı haznesinin dolum nedeniyle birkaç saniye içerisinde taşması.

Sıvı haznesinin dolum seviyesini, yüksek sıvı miktarları alınırken sürekli olarak kontrol edin.

Sıvı haznesinin boşaltılması

Resimler için grafik sayfalarına bakın

1. Cihazı kapatın ve akım beslemesinden ayırın.
2. Cihazı sıvı imha tesisine götürün.
3. Sıvı haznesini boşaltın:

a Tahliye hortumunu üst hortum bağlantısından ayırın.

Şekil E

b Tahliye hortumunu uygun bir toplama haznesinin üzerinde tutun ve içindekileri boşaltın.

1. İçindekileri yasal düzenlemelere uygun şekilde bertaraf edin veya geri dönüşüme yollayın.

Sıvı haznesinin temizlenmesi

Resimler için grafik sayfalarına bakın

Not

Su bazlı soğutucu yağlama maddeleri bakteriyel kontaminasyona neden olabilir. Tortuları çıkarırken uygun koruyucu kıyafet giyin.

1. Hazneyi boşaltın.
2. Haznedeki tortuları boşaltın.
3. Tortuları geçerli yönetmeliklere göre imha edin.

Emme kafasının çıkarılması

Resimler için grafik sayfalarına bakın

1. Cihazı kapatın ve akım şebekesinden ayırın.
2. Emme kafası kilidini açın.
3. Emme kafasını çıkarın ve kenara bırakın.

Şekil F

İşletmenin tamamlanması

1. Cihazı açma/kapama şalteri üzerinden kapatma
2. Sıvı haznesini boşaltın ve temizleyin.
3. Aksesuarları sökün ve gerektiğinde temizleyin ve kurulayın.

Not

Vakumu her kullanımdan sonra boşaltın.

Vakumu, hazne açıkken kurulayın.

Taşıma

TEDBİR

Ağırlığın dikkate alınmaması

Yaralanma ve zarar görme tehlikesi mevcuttur

Taşıma ve yataklama sırasında cihazın ağırlığına dikkat edin.

1. Cihazı taşıt içerisinde taşırken, geçerli direktifler uyarınca kayma ve devrilmeye karşı emniyete alın.

Depolama

TEDBİR

Ağırlığın dikkate alınmaması

Yaralanma ve zarar görme tehlikesi mevcuttur

Taşıma ve yataklama sırasında cihazın ağırlığına dikkat edin.

1. Cihazı sadece iç mekanlarda yataklayın.

Koruma ve bakım

1. Cihazı ve aksesuarları düzenli aralıklarla uygun sıvılarla durulayın ve kurutun.
2. Mikropları önlemek için cihazda hiçbir sıvı bırakmayın.
3. Cihaz uzun süre kullanılmayacaksa, kalan nemin giderilmesi için kapağı açın.
4. Hasarlı ise filtreyi değiştirin.

Filtreyi değiştirme

Resimler için grafik sayfalarına bakın

Şekil G

1. Emme kafasını çıkarın (bkz. Bölüm Emme kafasının çıkarılması).
2. Sıkıştırma halkalarının vida bağlantısını gevşetin.
3. Küçük yönlendirme plakasını çıkarın.
4. Filtreyi çıkarın ve değiştirin.
5. Yeni filtreyi takın. Takarken, filtrenin doğru yerleştirildiğinden emin olun.
6. Sıkıştırma halkalarını takın ve vidalayın.

Arıza durumunda yardım

TEHLIKE

Yaralanma tehlikesi

Cihazın istemsiz şekilde hareket etmesi ve elektrik çarpması tehlikesi

Cihazdaki bütün çalışmalardan önce cihazı kapatın ve şebeke fişini çekin.

Elektrikli parçalardaki tüm kontrol ve çalışmaları bir uzmana yaptırın.

Motor (vakum türbini) çalışıyor

Elektrik voltajı mevcut değil

• Prizi ve akım beslemesinin güvenliğini kontrol edin.
• Şebeke kablosunu ve cihazın şebeke fişini kontrol edin.

Emme gücü düşüyor

Meme, emme borusu veya emme hortumu tıkalı.

- Meme, emme borusu veya emme hortumunu kontrol edin ve gerekiyorsa temizleyin.

Filtre kirlenmiş.

- Filtreyi temizleyin.

Sıvı haznesini boşaltma uzun sürüyor

Tahliye hortumu ezilmiş veya tıkanmış.

- Tahliye hortumu kontrol edin ve gerekirse temizleyin.

Müşteri hizmetleri

Arızanın giderilememesi durumunda, cihaz müşteri hizmetleri tarafından kontrol edilmelidir.

Garanti

Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içerisinde cihazınızda oluşabilecek hasarları, üretim veya malzeme hatasından kaynaklanıyorlarsa ücretsiz olarak gideriyoruz. Garanti durumunda satış faturası ile satıcınıza veya size en yakın yetkili servise başvurun.

(Adres için bkz. Arka sayfa)

Daha ayrıntılı garanti bilgilerini (varsa) yerel Kärcher web sitenizin servis bölümünde “İndirilen Dokümanlar” altında bulabilirsiniz.

Teknik bilgiler

		IVR-L 65/24-2 aksesuarlar ile
Elektrik bağlantısı
Şebeke gerilimi V 220-240
Faz ~ 1
Şebeke frekansıHz 50-60
Koruma türü I
Nominal güç W 2400
Şebeke emniyeti (gecikmeli) A 16
Boyutlar ve ağırlıklar
Tipik işletim ağırlığı	kg	47
Uzunluk x genişlik x yükseklik	mm	718 x 526 x 1251
Ortam koşulları
Ortam sıcaklığı	°C	+40
Cihaz performans verileri
Hazne içeriği	l	65
Hava miktarı	l/s	2 x 74
Alçak basınç	kPa (mbar)	23 (230)
Emme hortumu nominal genişliği		DN50
EN 60335-2-69 uyarınca tespit edilen değerler
El-kol titreşim değeri	m/s2	< 2,5
Belirsizlik K	m/s2	0,2
Ses basınç seviyesi LpA	dB(A)	67
Belirsizlik KpA	dB(A)	2
Şebeke kablosu
Elektrik kablosu H07BQ-F	mm2	3 x 1,5
Parça numarası (EU)		9.990-835.0
Kablo uzunluğu	m	10

Teknik değişiklik hakkı saklıdır.

AB Uygunluk Beyanı

Aşağıda belirtilen ürünün, açıklanmış olan yönerge ve yönetmeliklerin ilgili hükümlerine uygun olduğunu beyan ederiz. Bizim onayımız olmadan makinede yapılan bir değişiklik durumunda, bu beyan geçerliliğini kaybeder.

Ürün: Kuru elektrikli süpürge

Ürün: Islak ve kuru elektrikli süpürge

Tip: 9.990-xxx

Yönergeler ve yönetmelikler

Uygulanan uyumlaştırılmış normlar

EN 55014-2: 2015

EN 55014-1: 2017 + A11: 2020

EN 60335-1

EN 60335-2-69

EN IEC 61000-3-2: 2019

EN 61000-3-3: 2013 + A1: 2019

EN 61000-3-11: 2000

EN 62233: 2008

EN IEC 63000: 2018

İsim ve adres

Dokümantasyon yetkilisi:

A. Haag

Kärcher Industrial Vacuuming GmbH

Aşağıda imzası olan, yönetim adına ve yönetim yetkisine sahip olarak hareket eder.

Kärcher Endüstriyel Vakumlama GmbH
