KULLANIM KILAVUZU RC Video One CARRERA

TR Montaj ve işletme kılavuzu

Tekniğin son durumuna göre üretilmiş olan Carrera RC-Model Quadrocopter'inizi satın almanızdan dolayı sizi tebrik ederiz. Ürünlerimizi sürekli geliştirmeye ve düzelt-meye çaba gösterdiğimizden, teknik, malzeme ve dizayn açısından ilgili değişiklikleri önceden bildirmeden uygulama hakkını kendimize mahfuz tutarız. Sizin ürününüz-de, bu talimattaki resim ve bilgilere kıyasla küçük değişikliklerin olmasından dolayı herhangi bir talep hakkı oluşmaz.Bu kullanma ve montaj talimatı ürünün ayrılmaz parçasıdır. Kullanma talimatına ve içinde bulunan emniyet talimatlarına uyulmaması durumunda garanti talep hakkı ortadan kalkar. Bu talimatı sonradan okumak veya modeli muhtemelen üçüncü şahislara vermek için saklayınız.

Bu kullanma talimatının en yeni metnini ve satın alınabilir yedek parçalar hakkında bilgileri servis bölümünde carrera-rc.com'da bulabilirsiniz.

DİKKAT! İlk uçuştan önce ülkenizde satın almış olduğunuz uçak modeli için yasal uçak modeli sigorta yükümlülüğü olup olmadığından emin olunuz.

Garaanti koşulları

Carrera ürünleri teknik açıdan yüksek değerli ürünlerdir (OYUNCAK DEĞILDIR) ve itinalı bir şekilde kullanılmalıdır. Lütfen kullanma talimatında bulunan ikazlara mutlaka uyunuz. Bütün parçalar itinalı bir şekilde kontrol edilmektedir (Ürünün geliştirilmesi için olan teknik ve modelde değişiklik yapma hakkı mahfuz tutulur).

Fakat buna rağmen hata ortaya çıkacak olursa, o zaman aşağıda belirtilen garanti koşulları çerçevesinde garanti verilmektedir. Stadlbauer Marketing + Vertrieb GmbH (aşağıda 'İmalatçı' olarak tanımlanmaktadır) son müşterite (aşağıda 'Müşteri' olarak tanımlanmaktadır) aşağıda belirtilen koşullar ölçüsünde müşteriye teslim edilen Carrera RC model Quadrocopter (aşağıda 'Ürün' olarak tanımlanmaktadır) için satın alma tarihinden itibaren (Garanti müddeti) iki yıllık bir süre içinde malzeme ve işleme hatalarının olmayacağını garanti eder. İmalatçı bu tür hataları kendi takdirince masraflarını kendisi üstlenerek tamir edecek veya yeni veya revizyonu yapılmış parçaları teslim ederek giderecketir. Garanti, aşınma parçaları (örn. akü, rotor kanatları, kabin kapağı, dişli v.s. gibi), uygun olmayan muameleye/kullanmaya dayalı hasarları veya yabancıların müdahalelerini kapsamamaktadır.

Tehlikenin devri esnasında ürün hatasız değildirse, böyle durumlarda müşterinin ilgili satıcıya karşı oluşan anlaşmasal veya yasal hakları (Onarım veya yenisi ile değiştirme, anlaşmadan geri çekilme, indirim, zarar tazminatı), bu garantiden etkilenmemektedir.

Bu özel imalatçı garantisinden haklar ancak, eğer

• talep edilen hatalar, kullanma talimatındaki verilere göre amacına veya uygun olmayan kullanmadan kaynaklanan hasarlardan değilse,
• işletmeye dayalı aşınma belirtileri değilse,
• üründe imalatçı tarafından yetkilendirilmemiş tamirhanelerin tamirler veya başka şekilde müdahale ettiklerini kanıtlayan özellikler bulunmuyorsa,
• ürün sadece imalatçı tarafından yetkili kılınmış aksesaurlar ile kullanıldığısa.

Garanti kartları değiştirilemez.

AB ülkeleri için bilgiler: Satıcının yasal garanti hizmeti yükümlülüğüne dikkat çekilmektedir, yani bu garanti hizmeti yükümlülüğü konu olan bu garanti ile kısıtlanmamaktadır. Ürünün postalanması ve geri postalanması ile ilgili masrafları imalatçı üstlenmektedir. Bu garanti belirtilen kapsamda ve belirtilen koşullar altında (Başkasına satma durumunda da orjinal satın alım makbuzunun sunulması) ürünün daha sonraki, gelecekteki her sahibi için geçerlidir.

Uygunluk açıklaması

Bununla Stadlbauer Marketing + Vertrieb GmbH, bu Controller dahil bu modelin aşağıda belirtilen AB yönergelerinin esaslı taleplerine uygun olduğunu beyan eder: 2009/48 ve 2004/108/AB elektromanyetik uygunluk ile ilgili AB yönergelerinde ve 2014/53/EU (RED) yönergesinin diğer önemli kaidelerinde yazılı olan. Uygunluk açıklamasının aslı carrera-rc.com adresi altında talep edilebilir.

CE AGE 12+ 2.4 GHz

Maksimal telsiz frekans gücü <10dBm

ikaz bilgileri!

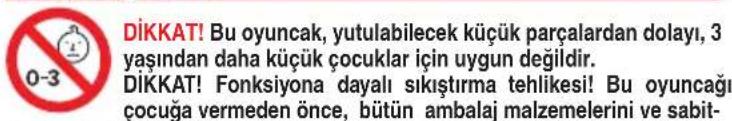

DİKKAT! Bu oyuncak, yutulabilecek küçük parçalardan dolayı, 3 yaşından daha küçük çocuklar için uygun değildir. DİKKAT! Fonksiyona dayalı sıkıştırma tehlikesi! Bu oyuncağı çocuğa vermeden önce, bütün ambalaj malzemelerini ve sabit-

leştirme tellerini çıkartınız. Bilgiler ve muhtemel sorular için lütfen ambalajı ve adresi ve sonradan bakmak için kullanım talimatını saklayınız. Kullanma kılavuzunu daha sonra tekrar okumak için saklayın. Yetişkinler için bilgi: Oyuncağın tarif edildiği gibi monte edildiğini kontrol edin. Montaj, bir yetişkinin gözetimi altında yapılmalıdır.

TÜRKÇE

DİKKAT! 12 yaşından küçük çocuklar için uygun değildir!

Bu ürün, velilerinin gözetimi altında olmayan çocuklar tarafından kullanılmak için öngörülmemiştir. Helikopteri kumanda etmek için belirli bir alıştırma yapılması gerekmektedir. Çocukların bunu bir yetişkinin doğrudan gözetimi altında öğrenmeleri gerekmektedir. İlk kullanımdan önce: Çocuğunuzla birlikte kılavuzu okuyun. Uygun olmayan kullanımdan dolayı ağır yaralanmalar ve/veya maddi hasarlar oluşabilir. İtinalı ve dikkatlı bir şekilde kumanda edilmek zorundadır ve bazı mekanik ve zihinsel yetenekler gerektirmektedir. Kullanma talimatı emniyet ikazları ve kaideler ve ürünün bakımı ve işletilmesi ile ilgili ikazlar içermektedir. İlk defa işletmeye almadan önce bu talimatın tamamen okunmasından ve anlaşılmasından kaçınılamaz. Sadece bu şekilde yaralanmaların ve hasarların oluştuğu kazalar önlenebilir. Kalem, tornavida gibi eşyalar dahil, ellerin, saçların ve bol kıyafetlerin pervaneden (Rotor) uzak tutulması gerekmektedir.

Dönen rotora temas etmeyiniz. Özellikle ellerinizin rotor kanatlarının yakınına GEL-MEMESİNE dikkat ediniz!

DİKKAT: Yaralanmalardan kaçınmak için, Quadrocopter yüzünüze yakın uçurmayınız.

Kullanım sadece dış alanlarda I iç alanlarda değil. Gözlerin yaralanması riski. Sadece uygun alanlarda (serbest alan, engelsiz) ve doğrudan görme temasının olduğu şekilde çalıştırılmalı ve uçurulmalıdır. Bu ürünün kullanıcısı olarak, ne başka şahıslara ne de başka şahısların mülkiyetine hasar verilmemesinden veya tehlikeye sokulmamasından bizzat siz sorumlusunuz.

• Modelinizi kesinlikle zayıf Controller pili ile kullanmayınız.
• Yoğun trafiği olan ve kalabalık alanlardan kaçınız. Her zaman yeterli alanın olmasına dikkat ediniz.
• Hiç kimseyi tehlikeye sokmamak veya yaralamamak için, modelinizi mümkün olduğu kadar açık caddelerde veya kamu alanlarında uçurmayınız.
• DİKKAT: Quadrocopter uçma sahasında insanlar, hayvanlar veya başka engeller bulunuyorsa, o zaman Quadrocopter çalıştırmayınız.
• Yüksek gerilim hattı yakınlarında, demiryolu hattında, yollarda, yüzme havuzları ya da açık sularda çalıştırmak ve uçmak kesinlikle yasaktır.
• Yalnızca görüş alanı açık olduğunda ve sakin hava şartlarında çalıştırın.
• Bu ürünün ve muhtemelen kullandığınız yedek donanımlarının (şarj aleti, aküler v.s.) talimatına ve ikaz bilgilerine tam olarak uyunuz.
• Eğer Quadrocopter canlılarla veya sert eşyalar ile temas edecek olursa, o zaman lütfen gaz pedalini derhal sıfır pozisyonuna getiriniz, yani sol Joystick alt dayanma noktasında durmalıdır!
• Elektroniğe hasar verebileceğinden dolayı her türlü nemden kaçınız.
• Eğer modelinizin parçalarını ağzınıza sokacak olursanız veya yalayacak olursanız, o zaman ağır yaralanmalardan ölüme kadar tehlike bulunmaktadır.
• Quadrocopter herhangi bir değişiklik veya modifikasyonlar yapmayınız.

Eğer bu koşulları kabul etmeyecek olursanız, o zaman Quadrocopter modelini derhal tam ve kullanılmamış durumda satıcınıza geri iade ediniz.

Lityum Polimer aküler hakkında önemli bilgiler

Lityum Polimer (LiPo) aküleri, diğer telsiz kumandalarda kullanılan alışagelmiş alkali veye NiMH akülerine kıyasla daha hassastırlar. Bu nedenle imalatçının kaidelerine ve ikaz bilgilerine tam olarak uyulmak zorundadır. LiPo akülerinin yanlış kullanılması durumunda yangın tehlikesi bulunmaktadır. Lütfen LiPo akülerini imha edeceğinizde her zaman imalatçının bilgilerine uyunuz.

WEEE'ye göre elektro ve elektronik eski aletleri imha etme kaideleri

Burada gösterilen üstü çizilmiş çöp bidonu sembolü, boş pillerin, akümülatörlerin, düğme pillerin, pil paketlerinin, alet pillerinin, elektrikli eski aletlerin v.s. ev çöpüne dahil olmadığına dikkat çekmektedir, çünkü bunlar çevre ve sağlığa zarar vermektedir. Lütfen çevreyi ve sağlığı korumaya siz de yardımcı olunuz ve çocuklarınızla kullanılmış pillerin ve elektrikli eski aletlerin düzenli imha edilmesi konusunu konuşunuz. Piller ve elektrikli eski aletler bilinen toplama yerlerine teslim edilmelidir. Böylece bunlar nizamına uygun geri dönüşüme (Recycling) iletilmektedir.

Farklı olan pil tipleri veya yeni ve kullanılmış pillerin birlikte kullanılması yasaktır. Boş pilleri oyuncaktan çıkartınız. Tekrar şarj edilemeyen pillerin şarj edilmesi yasaktır. Şarj edilebilir piller sadece yetişkinlerin gözetimi altında şarj edilmelidir.

DİKKAT!

Eğer gözetim altında bulunuyorlarsa veya aletin güvenli kullanımı hakkında kendilerine talimat verilmişse ve bundan oluşacak tehlikeleri anlamışlarsa, o zaman sekiz (8) yaşından büyük çocuklar ve/veya psişik, sensörik veya zihinsel yeteneği kısıtlı olan kişiler veya tecrübesi ve/veya bilgisi noksan olan kişiler şarj aletini veya USB şarj kablosunu kullanabilirler. Çocukların şarj aleti ile veya USB şarj kablosu ile oynaması yasaktır. Eğer çocukların 8 yaşından büyükse ve gözetim altında bulunuyorlarsa, onlar ancak o zaman temizleme ve kullanıcı bakımını yapılabilirler. 8 yaşından daha küçük çocukların şarj aletinden ve bağlantı hattından uzak tutulması gerekmektedir. Şarj esnasında aküyü kesinlikle gözetimsiz bırakamayınız. Bağlantı kışkaçlarının kısa devre yapılması yasaktır. Sadece tavsiye edilen piller veya kıyaslanabilir tipdeki piller kullanılabilir.

Şarj aletinin düzenli olarak kullanılması durumunda, bunun kablo, bağlantı, kapak ve diğer parçalarının kontrol edilmesi gerekmektedir. Eğer şarj aleti hasarlı ise, ancak tamir edildikten sonra tekrar işletmeye alınabilir.

Oyuncak sadece koruyucu sınıfı II olan aletlere bağlanabilir.

LiPo akülerini kullanma ile ilgili yönergeler ve ikaz bilgileri

• Ekte bulunan 3,7 V--- 380 mAh / 1,41 Wh LiPo aküyü güvenli bir yerde ve yanıcı malzemelerden uzak şarj etmek zorundasınız.
• Şarj esnasında aküyü kesinlikle gözetimsiz bırakmayınız.
• Bir uçustan sonra şarj etmek için, akünün ilk önce çevre ısısına kadar soğuması gerekmektedir.

- Sadece buna ait Lipo-şarj aletini (USB Kablo/Controller) kullanabilirsiniz. Bu ikazlara uyulmaması durumunda, yangın tehlikesi bulunmaktadır ve böylece de sağlık için ve/veya maddi hasar tehlikesi bulunmaktadır. KESİNLİKLE başka bir şarj aleti kullanmayınız.

- Eğer akü boşaltma veya doldurma / şarj işlemi esnasında şiçecek veya şekli değişcek olursa, böyle bir durumda derhal şarj veya boşaltma işlemini durdurunuz. Aküyü mümkün olduğunca çabuk ve itinalı bir şekilde çıkartınız ve bunu güvenli, açık bir alana yanıcı malzemelerden uzak bir yere koyunuz ve en azından 15 dakika boyunca izleyiniz. Eğer önceden şişmiş veya şekli değişmiş bir aküyü şarj etmeye veya boşaltmaya devam ederseniz, o zaman yangın tehlikesi bulunmaktadır! Şeklini çok az değiştirmiş veya balonlaşma olsa bile, bir akünün çalıştırılmaması gerekmektedir.

- Aküyü oda ısısında kuru bir yerde depolayınız/saklayınız.

- Bir nevi derin boşalmayı önlemek için aküyü kullandıktan sonra mutlaka tekrar şarj ediniz. Bu esnada uçuş ve şarj işlemi arasında yakl. 20 dakikalık bir ara verilmesine dikkat ediniz. Aküyü zaman zaman şarj ediniz (yakl. her 2-3 ayda bir). Akünün yukarıda belirtilen kullanımına uyulmaması durumunda aküde bir arıza ortaya çıkabilir.

- Akünün transportu veya geçici olarak depolanması için ısı 5-50 °C arasında olmalıdır. Aküyü veya modeli mümkün olduğunca arabanın içinde veya doğrudan güneş etkisi altında depolamayınız. Eğer akü arabadaki ısı altında kalacak olursa, hasar görebilir veya alev alabilir.

Bilgi: Pil geriliminin/gücünün düşük olması durumunda, Quadrocopter'in sallanmaması için oldukça ayar ve/veya kumanda hareketlerinin gerekli olacağını tespit edeceksiniz. Bu genellikle akü gerilimi 3 V'a ulaşmadan önce görülür ve uçuşu sona erdirmek için iyi bir zamandır.

Kullanım ikazları

Teslimat kapsamı

1 x Quadrocopter 1 x Controller / Kontrolör

1 x USB-şarj kablosu

1 x USB-Adaptatörü

1 x Micro SD kartı

1 x Akü

2 x Yedek motor (sağ/sol)

1 x Tornavida

2 x 1,5 V Mignon AA pil (tekrar şarj edilemez)

LiPo aküsünün şarj edilmesi

Beraberinde teslim edilen LiPo aküsünü sadece beraberinde teslim edilen LiPo şarj aleti ile (USB kablosu) şarj etmeye dikkat ediniz. Eğer aküyy başka bir LiPo akü şarj aleti ile veya başka bir şarj aleti ile doldurmaya çalışırsanız, o zaman bundan dolayı ağır hasarlar oluşabilir. Lütfen devam etmeden önce, akünün kullanımı ile ilgili daha önceki bölümlerde bulunan ikaz bilgilerini ve yönergelerini itinalı bir şekilde okuyunuz. Sadece yetişkin kişilerin aküleri şarj etmelerine müsaade edilmiştir. Şarj aletini ve besleme bloğunu kısa devre yapmayınız.

Quadrocopter'e onte edilmiş aküyü buna ait USB şarj kablosu ile bir USB port'unda şarj edebilirsiniz.

23 Bilgisayarda şarj etmek:

- Şarj etmeden önce aküyü modelden çıkartınız.

- USB şarj kablosunu bir bilgisayarın USB-Port'una bağlayınız. USB şarj kablosundaki LED lambası yeşil renkte yanar ve şarj biriminin bilgisayara düzgün bağlanmış olduğunu gösterir. Eğer aküsü boşalmış bir Quadrocopter'i takacak olursanız, o zaman USB şarj kablosundaki LED lambası artık yanmaz ve Quadrocpter aküsünün şarj edildiğini gösterir. USB şarj kablosu veya Quadrocpter'deki şarj kovanı ters kutuplamanın mümkün olmayacağı şekilde üretilmiştir.

- Boşalmış (tamamen boşalmış değil) bir aküyü tekrar şarj etmek yakl. 60 dakika sürmektedir. Eğer akü dolduysa, o zaman USB kablosundaki LED göstergesi tekrar yeşil renkte yanar.

Bilgi: Teslimat kapsamında bulunan LiPO aküsü kısmen doldurulmuştur. Bu nedenle ilk şarj işlemi biraz daha kısa sürebilir.

Yukarıda belirtilen bağlantı sıralamasına mutlaka uyunuz! Eğer Quadrocopter'i kullanmıyorsanız, Quaptocopter'de bulunan geçme bağlantıları çıkartınız. Uyulmaması durumunda aküde hasarlar oluşabilir!

2b Şarjlı pilin Quadrocopter'e yerleştirilmesi

- Şarjlı pili yerleştirin.

- Quadrocopter'daki LED ışığı yavaşça yanıp sönerse şarjlı pili değiştirmelisiniz.

TÜRKÇE

Pillerin Controller'e yerleştirilmesi.

3 Bir tornavida ile pil kutusunu açınız ve pilleri Controller'e (Kontrolör) yerleştiriniz. Doğru kutuplamaya dikkat ediniz. Kesinlikle yeni ve eski pilleri veya farklı üreticilerin pillerini bir arada kullanmayın. Pil kutusunu kapattıktan sonra Controller'in fonksiyonunu ön taraftaki Power şalteri ile kontrol ediniz.

Power şalteri ON pozisyonundayken ve nizamına göre çalışır durumdayken Controller'in ortasındaki üst LED lambası kırmızı renkte yanmalıdır.

Eğer LED kontrol ışığı yavaşça yanıp sönüyor ve akustik bir sinyal sesi duyuluyorsa, kumanda pillerini değiştirmelisiniz.

Modelin Controller ile bağlantısı

4 Carrera RC Quadrocopter ve kumanda kullanıma her başlatıldığında, bağlantı otomatik olarak yenilenir. Eğer başlangıçta Carrera RC Quadrocopter ve Controller arasında iletişim sorunu olacak olursa, o zaman lütfen yeni bir bağlantı yapınız.

• Modeldeki aküyü bağlayınız.
• Quadrocopter'deki LED'ler şimdi ritmik olarak yanmaktadır.
• Controller'i Power şalterinden çalıştırınız.
• Gaz kolunu, diğer bir değişle sol joystick'i tamamen yukarı doğru ve tekrardan aşağı doğru sıfır konumuna itin.
• Bağlantı başarılı bir şekilde tamamlandı.
• Şimdi Controller'deki LED lambası sürekli yanar.
• Yaklaşık 5 buçuk dak. sonra kumanda kendiliğinden kapanır. Yeniden kullanım için lütfen bağlantı prosedürünü tekrarlayın.
• DIKKAT! Quadrocopter'i çalıştırdıktan hemen sonra mutlaka düz yatay bir yere koyunuz. Döner sistemi otomatik olarak ayarlanmaktadır.

Quadrocopter'in açıklaması

5 1. Rotor sistemi 2. Rotor-koruma kafesi

1. LED'ler

2. Video kamerasi

6 5. Akü kablosu 6. Quadrocopter - Konektör fisi

1. SD kartı kılavuzu

2. Video LED lambaları

Controller'in fonksiyon listesi

7 1. Anten 2. Power şalter (ON / OFF)

1. Kontrol LED

2. Gaz Dairesel dönme

3. İleri/geri Sağ/sol eğim

4. Sağ/sol eğim için ayarlayıcı

5. İleri/geri için ayarlayıcı
6. Dairesel dönme için ayarlayıcı
7. Looping butonu
8. Başsiz Mod
9. Start Rotors butonu
10. Auto-Landing butonu
11. Auto-Start & Fly to 1.5m butonu
12. Işık (açık/kapalı)
13. Başlayıcı/Advanced şalteri (%30/%60/%100)
14. „Take-Video“/Video kayıt tuşu
15. „Take Picture“/Foto kayıt tuşu

3 18. Pil kutusu

Uçuş sahasının seçimi

8 Eğer ilk uçuşunuz için hazırsanız, o zaman insanların ve engellerin bulunmadığı ve mümkün olduğunca büyük bir kapalı alan/oda tercih etmelisiniz. Quadrocopter'in büyüklüğünden ve kontrol edilebilirliğinden dolayı, oldukça küçük odalarda uçurmak tecrübeli pilotlar için mümkündür. İlk uçuşlarınız için mutlaka 5 çarpı 5 metre alan büyüklüğünde ve 2,40 metre yükseklikte asgari oda büyüklüğü tavsiye ederiz. Qudrocopter'ini-zi ayarladıktan sonra ve kumanda ve yeteneklerini tanıdıktan sonra, daha küçük ve daha az serbest çevrede de uçmayı deneyebilirsiniz.

Sadece evde kullanmak için (Ev ve bahçe). Controller ve Quadrocopter arasında, sütunlar veya şahıslar gibi engellerin olmaması gerekmektedir.

Uçuş hazırlığı için kontrol listesi

Bu kontrol listesi bu kullanm talimatının içeriğinin yerine geçmez. Bu Quick-Start-Guide olarak kullanılmasına rağmen, devam etmeden önce acilen ilk önce bu işletme talimatını komple okumanızı tavsiye ederiz.

• Ambalaj içeriğini kontrol ediniz.
• LiPO aküyü 'LiPo akünün şari edilmesi' bölümünde açıklandığı gibi şari ediniz.
• Controller'e AA tipi 2 pil yerleştiriniz ve doğru kutuplamaya dikkat ediniz.
• Uçmak için uygun bir ortam /çevre bulunuz.
• Şarjlı pili, Quadrocopter'ın alt bölümündeki şarjlı pil şaftına gibi yerleştirin.
  2b'de tarif edildiği

- Modeldeki aküyü bağlayınız.

- DİKKAT! Quadrocopter'i çalıştırdıktan hemen sonra mutlaka düz yatay bir yere koyunuz. Döner sistemi otomatik olarak ayarlanmaktadır.

- Quadrocopter'daki LED ışıkları yanıp sönmektedir.

- Controller'i ON/OFF salterinden çalıştırınız. Beginner-Advanced şalterini mutlaka kontrol ediniz 13c). Gaz kolunu, diğer bir değişle sol joystick'i tamamen yukarı doğru ve tekrardan aşağı doğru sıfır konumuna itin.

- Sistem programına ilk değerlerin düzgün bir şekilde verilebilmesi ve işletmeye hazır olabilmesi için Quadrocopter'e kısa bir süre tanıyınız. Quadrocopter'daki LED ışıkları şimdi sürekli yanmaktadır. Şimdi Controller'deki LED lambası sürekli yanar.

- Eğer aynı anda değişik Quadrocopter'leri uçurmak istiyorsanız, o zaman gerekirse yukarıda belirtilen sıkları tekrarlayınız.

- Uyarı! Lütfen her uçustan önce otomatik ayarı 17 uygulayın!

- "Start-Rotors" butonuna basin.

- Kumandayı kontrol ediniz.

- Kumandanın fonksiyonlarını öğreniniz.

- Gerekirse Quadrocopter'i, Quadrocopter'in süzülme ucusunda kumanda hareketleri olmadan yerinden oynayamayacağı şekilde 17 18 19 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160 170 180 190 200 210 220 230 240 250 260 270 280 290 300 310 320 330 340 350 360 370 380 390 400

- Quadrocopter şimdi çalışmaya hazırldır.

- Eğer Quadrocopter herhangi bir fonksiyon göstermeyecek olursa, o zaman yukarıda belirtilen bağlantı işlemini tekrarlamaya çalışınız.

- Modeli uçurunuz.

- Modeli indiriniz

- Akü-Konektör geçme bağlantısını ayırınız.

- Uzaktan kumandayı her zaman en son olarak kapatınız.

4-kanallı Quadrocopter'in uçurulması

BİLGİ!

Özellikle ilk uçuş denemelerinde Controller'deki pedalları (kolları) çok dikkatli hareket ettirmeye ve o kadar ani hareket ettirmemeye dikkat ediniz. İlgili kumanda komutunu uygulamak için ilgili pedalın çok az hareket ettirilmesi yeterlidir.

İlgili pedalı hareket ettirmediğiniz halde Quadrocopter'in ön veya van tarafa hareket ettiğini fark edecek olursanız, o zaman lütfen Quadrocopter'i 17 18 19 20) açıklandığı şekilde ayarlayınız.

9 +/- gaz (yukarı/aşağı) Başlatmak veya daha yükseğe uçmak için sol gaz pedalını dikkatlice öne itiniz. İniş yapmak veya daha alçak uçmak için sol gaz pedalını dikkatlice arkaya itiniz.

10 Quadrocopter'i olduğu yerde sola veya sağa doğru döndürmek için sol pedalı dikkatlice sola veya sağa hareket ettiriniz.

11 Quadrocopter'i sola veya sağa doğru uçurmak için sağ pedalı dikkatlice sola veya sağa hareket ettiriniz.

12 Quadrocopter'i öne veya arkaya doğru uçurmak için sağ pedalı dikkatlice öne veya arkaya hareket ettiriniz.

Rotorları / Motorları çalıştırın

13 a Motorları çalıştırmak için kontrolördeki "Start Rotors" butonuna basın. Rotorlar çalışmaya başladığı an gaz kolu ile havalanabilirsiniz.

Looping fonksiyonu

DİKKAT! SADECE TECRÜBELİ PİLOTLAR İÇİN!

13 b "Looping butonu"na basınca 5 defa sinyal sesi duyulacaktır. Sinyal sesi duyulduğu sürece, sağ manevra kolunu yukarı, aşağı, sağa veya sola hareket ettirin. Daha sonra Quadrocopter her defasındaki istikamete Looping veya takla hareketini yapar. Bu esnada her tarafa doğru yeterli mesafe olmasına dikkat ediniz (yakl. 2,5m).

Başlayıcı/Advanced şalteri

DİKKAT! SADECE %100 TECRÜBELİ PİLOTLAR İÇİN!

1. c %30 = Yeni başlayanlar modüsü Değişimlirken sinyal sesi bir defa duyulur.

%60 = Medium modüsü

Quadrocopter %30 modüsüne nazaran daha hassas tepki göstermektedir. Değiştirilirken sinyal sesi iki defa duyulur.

%100 = Advanced modüsü -> 3D modüsü

Quadrocopter kumanda hareketlerine hassas tepki gösterir. Değiştirilirken sinyal sesi üç defa duyulur.

Headless-mode

13 d Headless Mod, yeni başlayanların uçmayı öğrenmesine yardımcı olur. Quadrocopter'ın yönünün ne tarafa çevrildiği fark etmeksizin, kumanda-ya girilmiş uçuş güzergahına kesinlikle her zaman uyar. Bu yüzden acemi biri artık, örn. kendisine doğru uçarken ters görüntüsüne bakmak zorunda değildir. "Headless Mod Düşmesi" ne 9 basın, Headless Mod'da kaldığınız sürece sinyal sesi duyulacaktır. Headless moddan çıkmak için tekrar düğmeye basın.

Video ve foto fonksiyonu

DİKKAT!

Monte edilmiş kamera ile çekilmiş resimlerin ve videoların başkalarının resim ve kişilik haklarını ihlal edebileceğine lütfen dikkat ediniz! İzni olmadan kameraya çekilmiş kişi, örn. komşular, hukuk davası ile kendisini savunabilir ve yapılmamasını veya kendisine tazminat ödenmesini talep edebilir. Yabancı evlerde veya örn. sıkı çalılardan dolayı görülmesi zor yabancı bahçelerde kişilerin görüntü olarak kayıt edilmesi suç oluşturmaktadır ve cezalandırılmaktadır! Lütfen her defasındaki geçerli olan yasal durum hakkında bilgi alınız.

13 e 1GB SD kartını Quadrocopter'in arka alt tarafından SD kart kılavuzuna yerleştiriniz. Bu esnada SD kartındaki metal kontaktların doğru istikamete yönelik olduklarıına dikkat ediniz (Resime bakınız).

DİKKAT!

SD kartını mutlaka aküyü bağlamadan önce Quadrocopter'e yerleştiriniz.

Video kayıdı:

Sağ 'Take-Video' tuşuna basınız, böylece video kayıdı başlamaktadır. Sinyal sesi 1 defa duyulur. Kayıt işlemini sona erdirmek için tuşa tekrar basınız. Sinyal sesi 2 defa duyulur. Quadrocopter'de SD kart-slot'unun sağ tarafındanki LED lambası kayıt işlemi esnasında kırmızı renkte yanar.

Fotoğraf kayıdı:

„Sol ,Take-Picture‘ tuşuna basınız, böylece kamera fotoğraf çekmektedir. Quadrocopter’deki SD-kart-slot’unun sağ tarafındanki LED lambası her çekimden sonra 1x kırmızı renkte yanar. Eğer SD kartı dolmuş ise, o zaman LED lambası kırmızı/yeşil renkte yanıp sönmektedir. Gerekirse SD kartından video veya fotoğrafları siliniz.

Videoyu göstermek/Foroğraflara bakmak:

Micro SD kartını USB adaptatörüne takınız ve bunu bir bilgisayara bağlayınız. Şimdi Data-Explorer'de değiştirilebilir bir data taşıyıcısı bulmaktasınız. Videyo datalarını, örn. ,MOVI0000.avi' data taşıyıcısının ,Video' dosyasında bulabilirsiniz. Videolar AVI datalarıdır. Bu video formatı çok sayıdaki video çalarlar tarafından standart olarak des teklenmektedir. Foto datalarını, örn. ,PICT0000.jpg',Photo' dosyasında bulabilirsiniz – fotograflar için standart format. Eğer yanlışlıkla ,Video' veya ,Photo' dosyasını silecek olursanız, o zaman bu bir sonraki kullanımda Quadrocopter'de tekrar yeniden düzenlenmektedir.

Otomatik yükseklik kontrolü

14 Uçuş esnasında sol joystick'i bıraktığınız an Quadrocopter otomatik olarak o sıradaki uçuş yükseklığini sabitler.

Auto Landing

15 "Auto Landing" butonuna basarak istediğiniz zaman otomatik iniş fonksiyonunu tetikleyebilirsiniz. Bu esnada yavaşça rotor devir sayısı azalır. Iniş işlemi esnasında istediğiniz zaman joystick'i hareket ettirerek iniş pozisyonunu etki- leme olasılığınız vardır. Quadrocopter yere indiği an motorlar durur.

Auto-Start & Fly to 1.5m

16 Motorları çalıştırmak ve otomatik olarak yakl. 1,5 m yüksekte uçmak için "Auto-Start & Fly to 1.5m" butonuna basın. Start işlemi esnasında sağ joystick'i hareket ettirerek istediğiniz zaman uçuş yönünü etkileyebilirsiniz. 1,5 m'lik yüksekliğe ulaşıldığı an Quadrocopter otomatik olarak yüksekliği sabitler.

Quadrocopter'i ayarlamak

17 Otomatik ayar

1. Quadrocopter'ı yatay bir yüzeye yerleştirin.

2. "Modelin Controller ile bağlantısı" kısmında tarif edildiği gibi Quadrocopter'ın kumanda bağlantısını kurun.
   3.Gaz kolunu ve manevra kolunu eş zamanlı olarak ileri/geri sağ alt köşeye itin. Quadrocopter üzerindeki LED ışığı kısaca yanıp söner ve sonra da sürekli yanar. Sinyal sesi 1x duyulur.

3. Nötr konum tamamlanmıştır.

18 Eğer Quadrocopter süzülme uçuşunda, Sağa / Sola eğim pedalı hareket ettirilmeden, sola veya sağa doğru uçak olursa, lütfen aşağıda açıklandığı şekilde uygulayınız:

Eğer Quadrocopter kendiliğinden hızlı veya yavaş sol tarafa doğru hareket edecek olursa, alt sağ Sağa / Sola eğim ayarlayıcısını adım adım sağa doğru basınız. Eğer Quadrocopter sağa doğru hareket edecek olursa, Sağa / Sola eğim ayarlayıcısını adım adım sola doğru bastırınız.

19 Eğer Quadrocopter süzülme uçuşunda, İleri / Geri pedalı hareket ettirilmeden, öne veya geriye doğru uçak olursa, lütfen aşağıda açıklandığı şekilde uygulayınız: Eğer Quadrocopter kendiliğinden hızlı veya yavaş öne doğru hareket edecek olursa, üst sağ İleri / Geri ayarlayıcısını adım adım aşağıya doğru basınız. Eğer Quadrocopter arkaya doğru hareket edecek olursa, İleri / Geri ayarlayıcısını adım adım yukarıya doğru bastırınız.
20 Eğer Quadrocopter süzülme uçuşunda dairesel dönme pedalı hareket ettirilmeden olduğu yerde sola veya sağa dönecek olursa, o zaman aşağıda belirtildiği şekilde uygulayınız: Eğer Quadrocopter kendiliğinden hızlı veya yavaş kendi ekseninde sola dönecek olursa, o zaman alt sol Trimmer'i (Ayarlayıcıyı) dairesel dönüş için adım adım sağ tarafa doğru basınız. Eğer Quadrocopter sağ tarafa dönecek olursa, o zaman dairesel dönüş için ayarlayıcıyı adım adım sol tarafa basınız.

Rotor kanatlarını değiştirmek

21 Bir rotor kanadını çıkartmak için gerekirse ince düz bir alet kullanınız. Rotor kanadını dikkatlice dikey yukarıya doğru çekmeye ve bu esnada motoru alt taraftan sabitleyici şekilde tutmaya dikkat ediniz.
22 Motor değiştirme sistemi için QR kodu, yedek parçalar ve diğer bilgiler.
23 DİKKAT! Mutlaka işarete ve rengine ve rotor kanatlarının eğim açısına dikkat ediniz! Ön sol: kırmızı - işaret 'B' Ön sağ: kırmızı- işaret 'A' Arka sağ: siyah - işaret 'B' Arka sol: siyah - işaret 'A'

Sorunlara çözüm

Sorun: Controller fonksiyonsuz.

Sebep: ON/OFF Power şalteri „OFF“ pozisyonunda duruyor.

Çözüm: ON/OFF Power şalterini „ON“ pozisyonuna getiriniz.

Sebep: Piller yanlış yerleştirildi.

Çözüm: Pillerin doğru yerleştirilip yerleştirilmediğini kontrol ediniz.

Sebep: Pillerin artık yeterli enerjisi yok.

Çözüm: Yeni piller yerleştiriniz.

Sorun: Quadrocopter Controller ile kumanda edilemiyor

Sebep: Controller'in Power şalteri „OFF“ pozisyonunda duruyor.

Çözüm: İlk önce Controller'deki Power şalterini „ON“ pozisyonuna getiriniz.

Sebep: Duruma göre Controller Quadrocopter'deki alıcı ile doğru bağlanmamış.

Çözüm: Lütfen bağlama işlemini, Uçuş hazırlığı kontrol listesi' altında açıklandığı şekilde yapınız.

Sorun: Quadrocopter çalışmıyor.

Sebep: Kontrolördeki "Start-Rotors" butonu basılmamış.

Çözüm: Çalıştırma, kontrolördeki "Start-Rotors" butonuna basın.

Sorun: Quadrocopter yükselmiyor.

Sebep: Rotor kanatları çok yavaş hareket ediyor.

Çözüm: Gaz kolunu yukarı itin.

Sebep: Akü gücü yetmiyor.

Çözüm: Aküyü doldurunuz („Aküyü doldurma“ bölümüne bakınız).

Sorun: Quadrocopter uçma esnasında görülür sebep olmaksızın hız kaybediyor ve düşüyor.

Sebep: Akü çok zayıf.

Çözüm: Aküyü doldurunuz („Aküyü doldurma“ bölümüne bakınız).

Sorun: Quadrocopter sadece kendi etrafında döner veya Start esnasında takla atar.

Sebep: Yanlış düzenlenmiş veya hasarlı rotor kanatları.

Çözüm: 21 22 23 'de açıklandığı şekilde rotor kanatlarını yerleştiri niz/değiştiriniz.

Yanlışlıklar ve değişiklikler mahfuz tutulur.

Renkler/ son dizayn – değişiklikler mahfuz tutulur

Teknik ve dizayna dayalı değişiklikler mahfuz tutulur

Piktogramlar = Sembol resimleri
