Marka	Daikin
Model	FWE04DAFN5V3-R
Ürün Tipi	Kasasız fan coil ünitesi
Kapasite Kategorisi	1,5 kW (03)
Boru Sayısı	4 (ısıtma ve soğutma)
Elektrik Beslemesi	220-240 V ~ 50 Hz, tek fazlı
Maks. Çalışma Akımı	0,46 A
Koruma Sigortası	16 A
Maks. Su Basıncı	1 MPa
Min./Maks. Su Sıcaklığı	5 °C / 90 °C
Motor Tipi	V3 fan motoru, tek fazlı
Montaj	Yatay (asılı) veya dikey yerde (opsiyonel kit)
Gerekli Emiş Boşluğu	≥ 150 mm
Tavan ile Ünite Arası Boşluk	≥ 10 mm

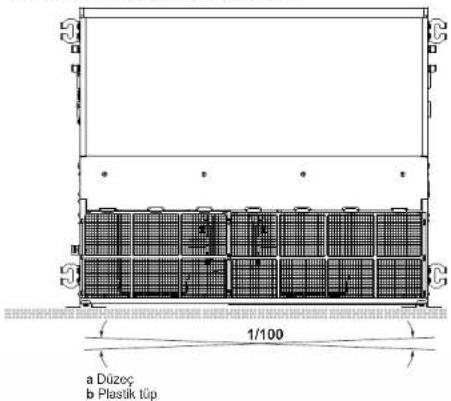

Drenaj Boru Eğimi	≥ 1/100
Hava Filtresi Temizliği	Her 6 ayda bir (su veya elektrikli süpürge)
Elektrik Koruması	İnvertör uyumlu artık akım cihazı (RCD)
Topraklama	Zorunlu, bakır kablo
Sağlanan Dokümantasyon	Kurulum Kılavuzu (kağıt), CE beyanı
Üretim Ülkesi	Hendek (fabrika kodu 5)

Sık sorulan sorular - FWE04DAFN5V3-R DAIKIN

FWE04DAFN5V3-R fan coil ünitesi için gerekli besleme gerilimi nedir?

Gerekli besleme gerilimi 220-240 V tek fazlı ve frekans 50 Hz'dir. Gerilim toleransı ±10%'dur. Maksimum çalışma akımı 0,46 A olup 16 A koruma sigortası önerilir.

Ünite dikey versiyonda nasıl kurulur?

Dikey kurulum için opsiyonel dikey kurulum kitini (ESFH01DS) kullanmalısınız. Bölüm 5.1.2'deki adımları izleyin: montaj ayaklarını takın, üniteyi 1/100 eğimle ayarlayın ve su terazisi ile seviyeyi kontrol edin.

Hava filtresini ne sıklıkla temizlemeliyim?

Hava filtresi her 6 ayda bir temizlenmelidir. Oda havası çok kirliyse sıklığı artırın. Elektrikli süpürge kullanın veya nötr deterjanla suyla yıkayın. Çok kirliyse değiştirin.

Üniteyi ısıtma için kullanabilir miyim?

Evet, FWE04DAFN5V3-R modeli 4 borulu bir fan coil ünitesidir, bu sayede hem soğutma hem de ısıtma mümkündür. Sıcak su (maks 90°C) ve soğuk su (min 5°C) ayrı devrelerde dolaşır.

Kurulumdan sonra su devresindeki hava nasıl alınır?

Hava tahliye tapasını açın, hava tahliye vanasına basarak havayı boşaltın, ardından tapayı kapatın. Kılavuzun bölüm 5.3.2'sine bakın. Kalan hava, çalışmanın ilk saatlerinde otomatik olarak atılacaktır.

Kurulum sırasında alınması gereken güvenlik önlemleri nelerdir?

Herhangi bir müdahaleden önce her zaman elektrik beslemesini kesin. Sistemin doğru şekilde topraklandığından emin olun. Kişisel koruyucu ekipman (eldiven, gözlük) kullanın. Kurulum yetkili bir tesisatçı tarafından yapılmalıdır.

Eko-tasarım verilerini (LOT 21) nerede bulabilirim?

Eko-tasarım verileri https://energylabel.daikin.eu/ sitesinde mevcuttur. Üniteyi seçin ve etiketi oluşturun. Ayrıca tesisatçı referans kılavuzuna da başvurabilirsiniz.

Çalışma sırasında ünite su sızdırırsa ne yapmalıyım?

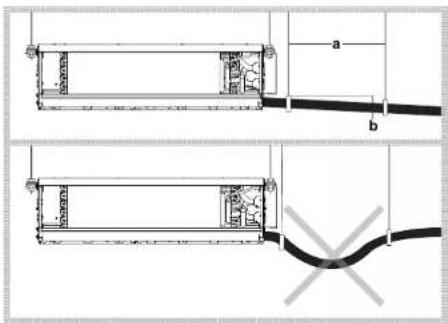

Öncelikle drenaj borusunun eğimini kontrol edin (≥ 1/100). Yoğuşma tavasının tıkalı olmadığından emin olun. Sorun devam ederse yetkili bir tesisatçıya başvurun. Ters eğim damlamaya neden olabilir.

Hangi tür elektrik kablolarını kullanmalıyım?

Güç kablosu için H05VV-U 3G tipi bakır kablolar ve iletim için 2 iletkenli kılıflı teller (0,75-1,25 mm²) kullanın. Toprak kablosu zorunludur. Kılavuzda belirtilen maksimum uzunluklara uyun.

Yatay kurulumdan dikey kuruluma nasıl geçilir?

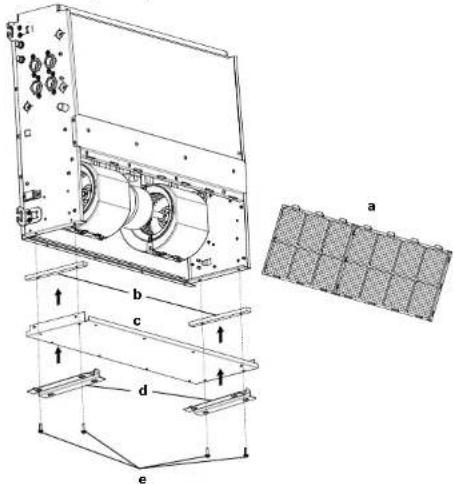

Filtreyi, servis kapağını çıkarın, opsiyonel kitin lastik desteğini takın, kapağı alta geri koyun, montaj ayaklarını sabitleyin ve filtreyi yeniden takın. Kılavuzun bölüm 5.2'sine bakın.

KULLANIM KILAVUZU FWE04DAFN5V3-R DAIKIN

Montaj kılavuzu Fan coil üniteleri

Türkçe

1 Dokümanlar hakkında 165

1.1 Bu doküman hakkında.... 165
1.2 Uyan ve simgelerin anlamları.... 165
1.3 Genel 165

2 Kutu hakkında 166

2.1 Genel bilgi: Kutu hakkında 166
2.2 Fan coil ünitesini ambalajından çıkarmak ve taşımak için..... 166
2.3 Fan coil ünitesinden aksesuarları çıkarmak için 166

3 Ünite hakkında 166

3.1 Genel bilgi: Üniteler ve seçenekler hakkında 166
3.2 Tanim 167
3.2.1 Tanitma etiketi: Fan coil ünitesi 167

4 Hazırlık 167

4.1 Genel bilgi: Hazırlık 167
4.2 Montaj sahasinin hazırlanması 167
4.3 Su borularinin hazırlanması 168
4.4 Elektrik kablolarının hazırlanması 168
4.4.1 Elektrik kablo tesisatının yapımı hakkında.... 168

5 Montaj 169

5.1 Fan coll ünitesinin montaji.... 169

5.1.1 Yatay montaj.... 169

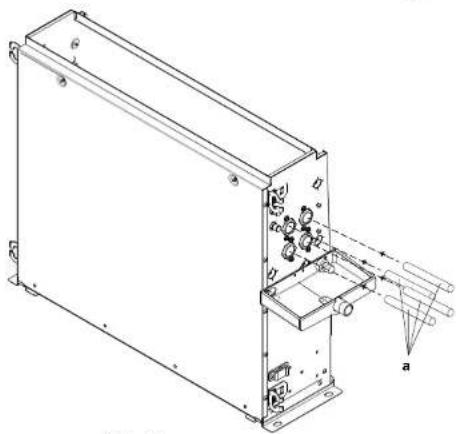

5.1.2 Dikey montaj 170

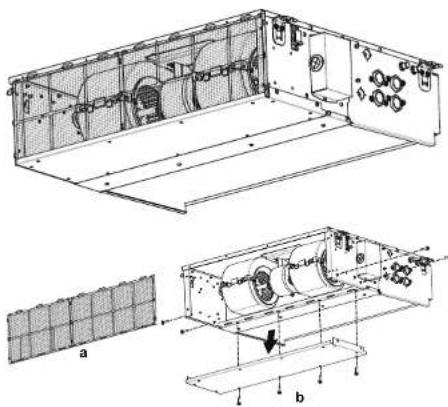

5.2 Yataydan dikey kuruluma geçme 170

5.3 Su borularının bağlanması 171

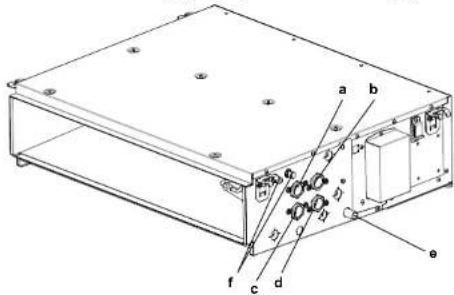

5.3.1 Su borularını bağlamak için 171
5.3.2 Su devresini doldurmak için....172

5.4 Elektrik kablolannın bağlanması 172

5.4.1 Elektrik kablolarının bağlanması hakkında ..... 172
5.4.2 Elektrik kabloları bağlanırken dikkat edilmesi

gerekenler....172

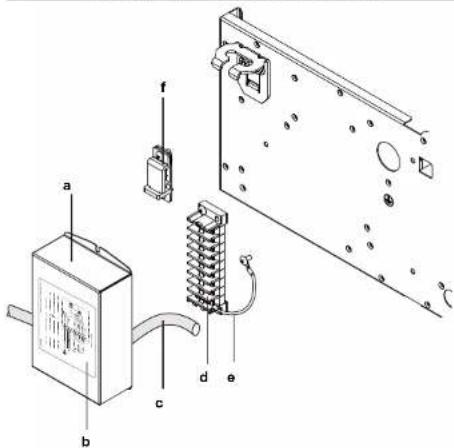

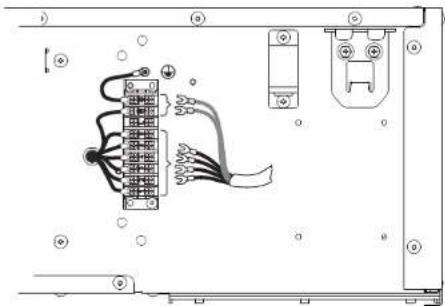

5.4.3 Fan coil ünitesine elektrik kablolarını bağlamak için... 173
5.4.4 Elektrik kablolama yönünü değiştirmek için ..... 173

5.5 Drenaj borularının bağlanması 174

5.5.1 Drenaj borularını üniteye takmak için.... 174

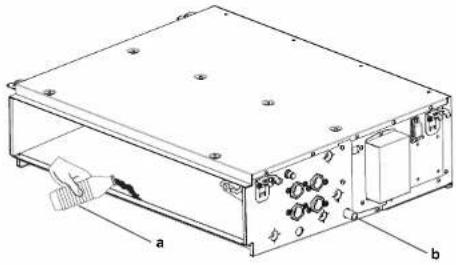

5.5.2 Drenaj borularını kontrol etmek için 175

6 Devreye Alma 175

6.1 Bir test çalıştırması gerçekleştirmek için 175
6.2 İşletmeye alma öncesi kontrol listesi 176

7 Bakım ve servis 176

7.1 Hava filtresini temizlemek için 176

8 Teknik veriler 178

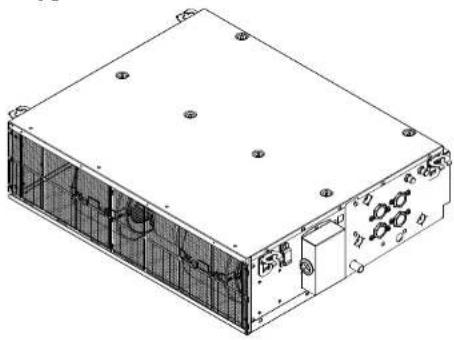

8.1 Boyutlar 178
8.2 Kablo şeması 180
8.3 Eco Design için bilgi gereksinimleri 181

1 Dokümanlar hakkında

1.1 Bu doküman hakkında

Hedef okuyucu

Yetkili montörler

BİLGİ

Bu cihaz mağazalarda, hafif endüstriyel tesislerde ve çiftliklerde uzmanlar veya eğitimli kullanıcılar tarafından veya ticari alanlarda ve konutlarda normal kullanıcılar tarafından kullanılmak üzere tasarlanmıştır.

Doküman seti

Bu doküman bir doküman setinin bir parçasıdır. Tam set şu dokümanları içerir:

Ürünle verilen dokümanların güncel sürümlerine bölgesel Daikin web sitesinden veya saticınızdan ulaşabilirsiniz.

Orijinal doküman İngilizce dilinde yazılmıştır. Diğer dillere orijinal dilinden çevrılmıştır.

- Fan coil ünitesi montaj kılavuzu:

• Montaj talimatları
• Format: Kağıda basılı (fan coil ünitesi kutusundan çıkar)

İTHALATÇI FİRMA

DAIKIN ISITMA VE SOĞUTMA SİSTEMLERİ SAN. TİC. A.Ş.
Küçükbakkalköy Mah. Kayışdağı Cad. No: 1 Kat: 21-22
34750 Ataşehir İSTANBUL / TÜRKİYE

1.2 Uyarı ve simgelerin anlamları

TEHLIKE

Ölüm veya ciddi yaralanmalarla sonuçlanacak durumları gösterir.

TEHLIKE: ELEKTRİK ÇARPMASI RİSKİ

Elektrik çarpmasına yol açabilecek durumları gösterir.

TEHLIKE: YANMA RISKI

Aşırı yüksek veya aşırı düşük sıcaklıklar nedeniyle yanıklara neden olabilecek durumları gösterir.

Patlamaya yol açabilecek durumları gösterir.

UYARI

Ölüm veya ciddi yaralanmalarla sonuçlanabilecek durumları gösterir.

UYARI: YANICI MADDE

DİKKAT

Küçük veya orta ciddiyelle yaralanmalarla sonuçlanabilecek durumları gösterir.

BILDIRIM

Cihaz hasarları veya maddi hasarla sonuçlanabilecek durumları gösterir.

BİLGİ

Yararlı ipuçlarını veya llave bilgileri gösterir.

Sembol	Açıklama
	Montajdan önce, montaj ve kullanım kılavuzu ile kablo bağlantısı taliimat yaprağını okuyun.
	Bakım ve servis görevlerini yerine gelirmeden önce, servis kılavuzunu okuyun.
	Daha fazla bilgi için montajcı ve kullanıcı referans kılavuzuna bakın.

1.3 Genel

Ünitenin nasıl monte edilmesi ve çalıştırılması gerektiği konusunda emin DEĞİLSENİZ, satıcınıza danışın.

FWE03-11D

Fan coil üniteleri

3P443944-5E - 2019.09

DAIKIN

Montaj kilavuzu

2 Kutu hakkında

BİLDİRİM

Cihazların veya aksesuarların hatalı montajı veya bağlanması elektrik çarpmasına, kısa devreye, sizintılara, yangına veya diğer cihaz hasarlarına neden olabilir. Yalnızca Daikin tarafından üretilen veya onaylanan aksesuarları, opsiyonel cihazları ve yedek parçaları kullanın.

! UYARI

UYARI

Montaj, test ve uygulama malzemelerinin (Daikin kılavuzlarında açıklanan talimatlardan öncolikli olarak) ilgili mevzuata uygun olduğundan emin olun.

DİKKAT

Sistemle ilgili montaj, bakım veya servis çalışmaları gerçekleştirirken uygun kişisel koruyucu malzeme ve ekipmanları (koruyucu eldivenler, koruyucu gözlükler,...) kullanın.

! UYARI

UYARI

Özellikle çocukların oynamasını engellemek için, ambalajdan çıkan naylon torbaları parçalayarak çöpe atın. Olası risk: boğulma.

! UYARI

UYARI

Ünitenin küçük hayvanlar tarafından bir siğinak olarak kullanılmasını önlemek için gerekli önlemleri alın. Küçük hayvanların elektrikli parçalara temas etmesi anzalara, dumana veya yangına yol açabilir.

DIKKAT

DIKKAT

Ünitenin hava girişine veya alüminyum kanatlarına KESİNLIKLE dokunmayın.

BİLDİRİM

• Ünitenin üzerine KESİNLIKLE herhangi bir cisim veya cihaz koymayın.
• Ünitenin üzerine KESİNLIKLE çıkmayın, oturmayın ve basmayın.

TEHLIKE: ELEKTRİK ÇARPMASI RİSKI

• Sistemin düzgün topraklandığından emin olun,
• Bakım yapmadan önce güç kaynağını kapatın.
• Güç kaynağınlı açmadan önce anahtar kutusu kapağınıl takın.

DiKKAT

• Montaj yerinin ünitenin ağırlığını taşıyabileceği kontrol edin. Kötü montaj tehlikelidir. Aynı zamanda titreşime veya anormal işletim gürültüsüne neden olabilir.
• Yeterli servis alanı sağlayın.
• Titreşime neden olabileceği için üniteyi tavana veya duvara ternas edecek şekilde KURMAYIN.

TEHLIKE: ELEKTRİK ÇARPMASI RİSKİ

Fan coil ünitelerini ıslak elle çalıştırmayın: Elektrik çarpması meydana gelebilir.

2 Kutu hakkında

2.1 Genel bilgi: Kutu hakkında

Aşağıdakileri akılda tutun:

• Teslim alındığında ünitede hasar olup olmadığı kontrol EDİLMELİDIR. Tespit edilen hasarlar derhal hasar servis yetkilisine rapor EDİLMELİDIR.
• Taşima sırasındaki hasara manl olmak için ünlteyi mümkün olduğunca nihal montaj konumuna getirene kadar ambalajından çıkarmayın.
• Üniteyi içeriye gelirirken izlemek istediğiniz yolu önceden hazırlayın.

2.2 Fan coil ünitesini ambalajından çıkarmak ve taşımak için

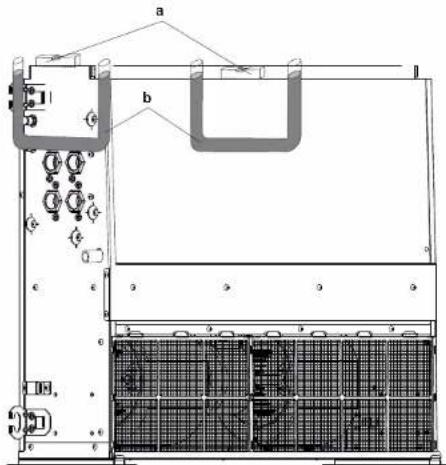

Uniteyl kaldırırken yumuşak malzemeden sapan veya bir halatla birlikte koruyucu levhalar kullanın. Bu işlem ünitede hasar veya çizikler oluşmaması içindir.

1 Üniteyi diğer parçalar üzerine, özellikle de drenaj boruları ve ısı yalıtımı üzerine baskı uygulamadan askı demirinden tutarak kaldırın.

2.3 Fan coil ünitesinden aksesuarları çıkarmak için

a 1x a Montaj kilavuzu

3 Ünite hakkında

3.1 Genel bilgi: Üniteler ve seçenekler hakkında

Bu bölüm şunlar hakkında bilgi içenir:

• Fan coil ünitesinin tanımlanması.

3.2 Tanim

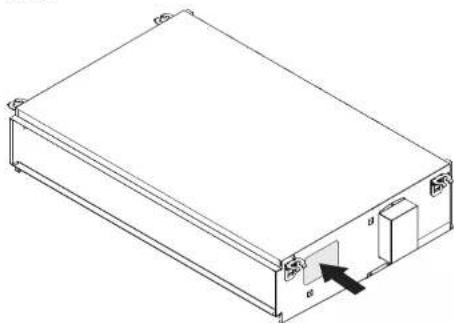

3.2.1 Tanıtma etiketi: Fan coil ünitesi
Konum

Kod Açıklama
FW Su fan coil ünitesi
E Flex Düşük statik basınç (LSP) kasasız
03 Kapasite sınıfı: 03=1,5 kW
D Önemli model değişikliği (A'dan Z'ye)
A Küçük değişiklik
F 4 boru
N Vanasız
5 Hendek fabrikası
V3 Fan motoru / tek faz / 50 Hz / 220~240 V
— Opsiyon yok

Kod Açıklama

L S: Sol taraf su – Sol taraf elektrik bağlantısı

L: Sol taraf su – Sağ taraf elektrik bağlantısı

T: Sağ taraf su – Sağ taraf elektrik bağlantısı

R: Sağ taraf su – Sol taraf elektrik bağlantısı

4 Hazırlık

4.1 Genel bilgi: Hazırlık

Bu bölümde montaj yerine gitmeden önce yapmanız ve bilmeniz gerekenler açıklanmıştır.

Şunlar hakkında bilgi içerir:

• Montaj sahasının hazırlanması
• Su borularının hazırlanması
• Elektrik tesisatının hazırlanması

4.2 Montaj sahasının hazırlanması

UYARI

Fan ünitesinin altına ıslanabilecek nesneler YERLEŞTİRMEYİN. Aksi halde ana ünite veya su borularındaki yoğuşma, hava filtresindeki pislik veya drenaj tıkanması damlamaya neden olarak söz konusu objenin kirlenmesine veya bozulmasına yol açabilir.

BILDIRIM

Unitenin harici statik basıncının aşılmadığından emin olmak için lüffen satıcınıza danışın.

Üniteyi aşağıda belirtilen odalara monte etmeyin veya bu tür odalarda kullanmayın.

• Mutfak gibi, mineral yağ bulunan yerler veya havada yağ buhari yada spreyi bulunan yerler (plastik parçalar bozulabilir).
• Sulfür gazı gibi aşındırıcı gazların bulunduğu yerler. Bakır borular ve sert lehimli noktalar korozyona uğrayabilir.
• Okyanus yakınında olduğu gibi havanın yüksek seviyede tuz içerdiği yerler ve voltaj dalgalanmalarının yüksek olduğu yerler. (örn. fabrikalarda). Ayrıca araçlar veya gemiler.
• Elektromanyetik dalgalar yayan makinelerin bulunduğu ortamlar. Elektromanyetik dalgalar, kontrol sistemine zarar verebilir ve cihazın anızalanmasına yol açabilir.
• Tutuşabilir gaz (örmeğin; tiner veya gazolin) kaçakları, karbon fiberi, tutuşabilir tozlar nedeniyle yangın riski bulunan ortamlar.

Aşağıdaki koşulların yerine getirildiği ve müşteri onayınızı karşılayan bir montaj sahası seçin.

Cihaz elrafındaki boşluk, bakım ve servis çalışmaları için yeterli olmalıdır. Cihaz elrafındaki boşluk, yeterli hava sirkülasyonuna ve hava dağılımına İzin vermelidir, montaj için gerekli alan bahsine bakın.

4 Hazırlık

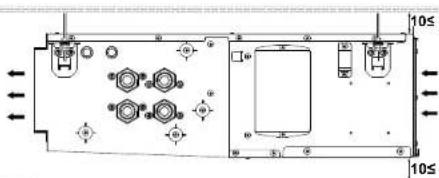

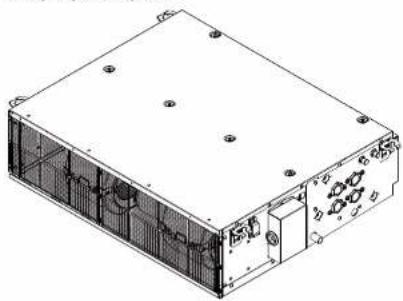

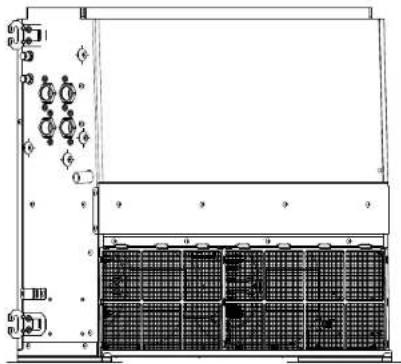

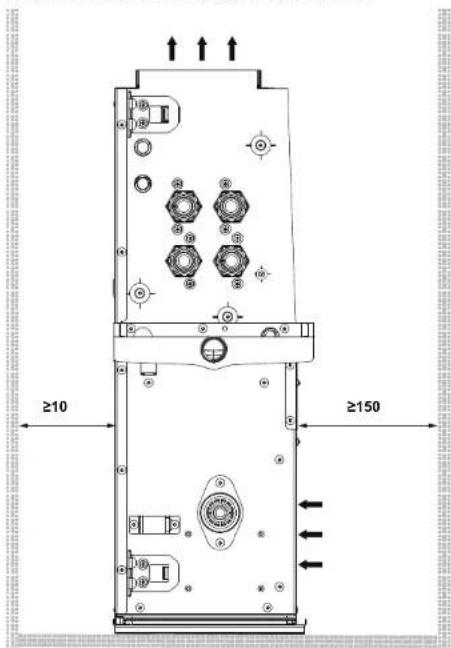

Yatay montaj

Ünite montajı, ünitenin tavanda asılı olduğu yerdeki zeminden ≥2,5 m mesafede yapılmalıdır.

Dikey filtre bakım alanı belirtildiği şekilde düşünülmelidir.

≥10 ≥150

DİKKAT

Dikey montaj durumunda askı civataları kullanmayın. Dikey montaj, dikey montaj kitiyle (ESFH01DS) yapılmalıdır.

4.3 Su borularının hazırlanması

Ünitede su devresine bağlantı için bir su girişi ile bir su çıkışı bulunur. Su devresi mutlaka montaj ekibi tarafından sağlanmalı ve mutlaka ilgili mevzuata uygun olmalıdır.

BILDIRIM

Ünite yalnız kapalı bir su sisteminde kullanılmalıdır. Açık bir su devresinde uygulama yapılması su borularında aşırı korozyona yol açabilir.

Su borularıyla ilgili çalışmaya geçmeden önce, şu hususları kontrol edin:

- Maksimum su basinci 1 MPa'dir.

• Minimum su sıcaklığı 5°C'dir.
• Maksimum su sıcaklığı 90°C'dir.
• Saha borularına su basıncına ve sıcaklığına dayanabilecek billesenlerin monte edildiğinden emin olun.
• Su basıncının hiçbir zaman izin verilen en yüksek çalışma basıncını geçmediğinden emin olmak için su devresinde yelerli korumaları sağlayın.
• Suyun elektrikli parçalarla temas etmesini önlemek için basınç tahliye vanasına (takılıysa) uygun bir tahliye sistemi sağlayın.
• Normal servis İşlemlerinin, sistem boşaltılmadan gerçekleştirilebilmesi için cihaza kesme vanaları monte edin.
• Cihazın bakımı veya servisi sırasında devrenin tamamen boşaltılabilmesi için sistemde düşük kollardaki her noktaya tahliye muslukları yerleştirin.
• Sistemdeki yüksek kotlardaki her noktaya ise hava alma vanaları yerleştirin. Vanalar, servis çalışmaları için kolayca erişilebilecek noktalara monte edilmelidir.

4.4 Elektrik kablolarının hazırlanması

4.4.1 Elektrik kablo tesisatının yapımı hakkında

UYARI

• YALNIZCA bakır teller kullanın.

• Saha kablo lesisatının ilgili mevzuata uygun olduğundan emin olun.
• Tüm saha kabloları MUTLAKA ürünle verilen kablo şemalanna uygun olarak bağlanmalıdır.
• Kablo demetlerini KESİNLİKLE sıkmayın ve kabloların, borulara ve keskin kenarlara temas ETMEDİĞİNDEN emin olun. Terminal bağlantılarına dışarıdan baskı uygulanmadığından emin olun.
• Topraklama kablosunun takildigindan emin olun. Uniteyi KESINLIKLE bir şebeke borusına, darbe emicisine veya telefon topraklamasına topraklamayın. Topraklamanın yetersiz yapılması elektrik çarpmasına yol açabilir.
• Özel olarak ayınılmış bir güç devresinin kullanıldığından emin olun. Başka bir cihazla paylaşılan bir güç beslemesini KESİNLIKLE kullanmayın.
• Gerekli sigortaların ve devre kesicilerin takıldığından emin olun.
• Bir toprak kaçağı kesicisinin takıldığından emin olun. Aksi takdirde, elektrik çarpmasına veya yangına neden olabilir.
• Topraklama kaçağı koruyucu monte edilecekse, topraklama kaçağı koruyucusunun gereksiz yere açılmasını önlemek için bu koruyucunun inverter ile uyumlu (yüksek frekanslı elektrik karışımına dayanıklı) olduğundan emin olun.

BILDIRIM

Bu kılavuzda tanımlanan ekipman, radyo frekans enerjisinden üretilen elektronik gürültüye neden olabilir. Ekipman, bu tür girişime karşı yeterli koruma sağlamak üzere tasarlanmış olan spesifikasyonlara uymaktadır. Bununla birlikle, belirli bir montajda girişim oluşmayacağı garanti edilemez.

Bu nedenle ekipmanın ve elektrik kablolarının müzik setlerinden, kişisel bilgisayarlardan, vs. uygun mesafeyi koruyacak şekilde uzakta monte edilmesi önerilir.

5 Montaj

UYARI

Sahadaki tüm kablo ve komponent tesisat işlemleri lisanslı bir elektrikçi tarafından YAPILMALI ve ilgili mevzuata uygun OLMALIDIR.

TEHLIKE: ELEKTRİK ÇARPMASI RİSKİ

UYARI

Döşenen kablo tesisatında ilgili mevzuata uygun olarak tüm kutuplarda kontak ayırmasına sahip bir ana şalter veya ayırma için başka bir yöntem dahil EDİLMELİDİR.

Elektrik özellikleri

	FWE-D
Faz 1N~
Frekans 50 Hz
Gerilim aralığı 220~240 V
Gerilim toleransı ±%10
Maksimum çalışma akımı 0,46 A
Aşırı akım sigorlası 16 A

Saha kablolarının özellikleri

	Kablo Boyutu (mm2) Uzunluk
Güç besleme kablosu	H05VV-U3G ^(*)	İşlii mezvul uyarınca ≤4,0	—
Uzaklan kumanda ve cihaz iletim kablosu	Blendajlı kablo 2 ilotkenl ^[2]	0,75-1,25 ≤500 m	^(*)

(2) Sadece korumali borular söz konusu olduğunda. Koruma yoksa H07RN-F kullanın.
^(b) Dışarıdan gelebilecek darbelere karşı korumak için elektrik kablolarını bir kablo taşıma kanalından geçirin.
(4) Uzaktan kumanda için çift yalıtını kablo (blendaj kalınlığı ≥1 mm) kullanın veya kullanıcıının kabloyla temas etmesini önlemek için kabloyu duvardan veya kablo taşıma kanalından geçirin.
^69 Uzunluk, grup kontrol sistemindeki toplam uzatılmış uzunluk olacaktır.

5 Montaj

5.1 Fan coil ünitesinin montaji

BİLGİ

Tavan ile ünite arasındaki boşluk ≥10 mm ve emme açıklığı ≥150 mm olmalıdır.

BİLGİ

Yukarıda belirtilen parçaların tamamı sahadan temin edilir. Standart montaj dışındaki montaj çalışmaları için tavsiye almak üzere yerel salıcınıza başvurun,

5.1.1 Yatay montaj

10≤ 10≤

1 Montaj için gerekli olan tavan açıklığını uygun bir yere açın. Tavan düzlüğünün korunması ve olası titreşimlerin önlenmesi için asma tavan iskeletinin güçlendirilmesi gerekebilir. Aynıntılı bilgi için binanın müteahhidine danışın.
2 Aski civatalarını takın. W3/8 veya M10 civatalar kullanım. Mevcut tavanlar için ankraj civataları kullanım; yeni tavanlarda ise cihazın ağırlığını taşıması için gömülü saplamalar, gömülü ankraj civataları veya sahada tedarik edilen diğer bağlantı elemanlarını kullanım. Güçelendirme gerektiren noktaları kontrol etmek için şablon kağıdına bakın. Devam etmeden önce tavandan olan aralığı ayarlayın.

a b c d e

a Tavan tabliyesi
b Dübel
c Uzun somun veya gerdirme donatısı
d Ask civatas
c. Asma lavan

3 Üniteyi geçici olarak monte edin.

Askı mesnedini askı civalasına geçirin. Üniteyi emniyetli bir şekilde sabitleyin.

a Somun (sahadan temin edilir)
b Pul (sahadan temin edilir)
b. Puri (sahadas) c. Askı mespedi
d Çift somun (sahadan temin edilir)

4 Cihazı montaj için doğru konuma gelirin.

SMA 1/100

5 Cihazın yalay olarak düz olup olmadığını kontrol edin.

Cihazı eğik monte etmeyin. Ünite yoğuşma akışına karşı yönde yatırkırsa (borusu tarafı yükseltilirse), suyun damlamasına neden olur.

Bir su terazisi veya suyla dolu bir plastik tüp yardımıyla ünitenin düz olup olmadığını 4 köşesinden kontrol edin.

5 Montaj

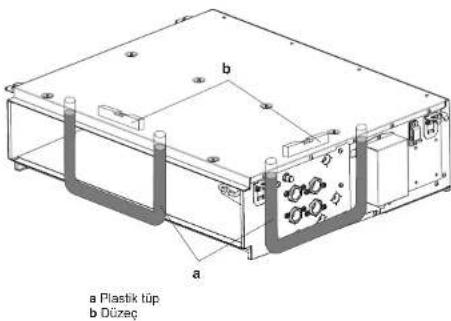

a Plastik tüp b Düzç

5.1.2 Dikey montaj

BİLDİRİM

Boruları bağlarken KESİNLIKLE aşırı kuvvet uygulamayın. Boruların hasar görmesi de ünitenin arızalanmasına yol açabilir. Tüm vildalar için sıkma torkunun 3 N•m olduğundan emin olun.

BİLDİRİM

üniteyi dikey olarak monte etmek için opsiyon kiti (ESFH01DS) yerel bir satıcı tarafından sağlanmalıdır.

1 Uniteyi geçici olarak monte edin.

Üniteyi montaj ayakları ile zemine kurun. Üniteyi zemine sağlam bir şekilde yerleştirdiğinizden emin olun. Ünitenin devrilme riski varsa, montaj ayağı deliklerindeki vidaları kullanarak zemine sabitleyin.

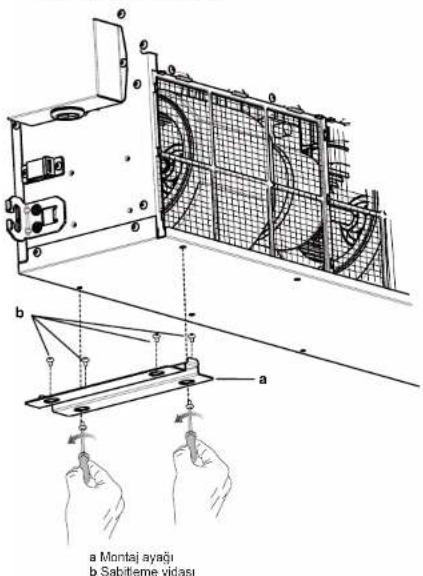

a Montaj ayagi b Sabitieme vidasi

2 Üniteyi doğru montaj konumuna ayarlayın.

a Düzeç b Plastik tüp 1/100

3 Cihazın yatay olarak düz olup olmadığını kontrol edin.

Cihazı eğik monte etmeyin. Ünite yoğuşma akışına karşı yönde yatırılırsa (borusu tarafı yükseltilirse), suyun damlamasına neden olur.

Bir su terazisi veya suyla dolu bir plastik tüp yardımıyla ünitenin düz olup olmadığını dört köşesinden kontrol edin.

5.2 Yataydan dikey kuruluma geçme

DIKKAT

Ünitenin tüm yönlerde teraziye alındığından emin olun.

Yataydan dikey kuruluma geçilmesi durumunda, lütfen aşağıdaki talimatları izleyin.

1 Hava filtresini çıkartın.

2 Servis kapağındaki vidaları sökün ve kapağı üniteden çıkarın.

5 Montaj

3 Yan plaka ile alt flanşlar arasındaki boş alana kauçuk desteği (opsiyon kitine dahil) yerleştirin.
4 Çıkarılan servis kapağını alt tarafa tekrar takın.
5 Dikey montaj opsiyon kitinden 2 montaj ayağını servis kapağına opsiyon kitindeki 4 vida ile tutturun.
6 Servis kapağı filtre kılavuzundaki hava filtresini tekrar takın.
7 Ünite dikey montaja hazırlır.

5.3 Su borularının bağlanması

BILDIRIM

Boruları bağlarken kesinlikle aşırı kuvvet uygulamayın. Aksi takdirde, cihaz boruları hasar görebilir. Borulardaki deformasyon ünitenin arıza yapmasına yol açabilir.

DİKKAT

Unitedeki su sirkülasyonunu kontrol etmek için her zaman vanalar kullanılmalıdır. Vana NC (normalde kapalı) tipte olmalı, böylece ünite çalışmadığı zaman vanalar kapanmalıdır. Bu şekilde yoğuşma suyunun üretilmesi önlenecektir.

5.3.1 Su borularını bağlamak için

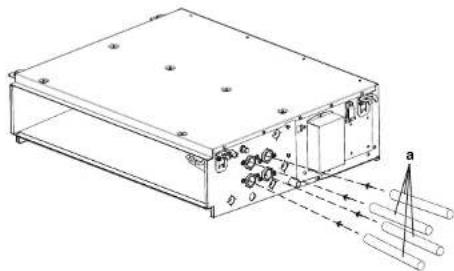

1 Fan coil ünitesinin su giriş ve çıkışlarını su borularına bağlayın.

a Drenaj borusu bağlantısı (3/4" erkek)
b Soğutulmus su girisi (3/4" disi BSP)
c Soğulimus su cikisi (3/4" disi BSP)
d Isitma suyu girişi (3/4" dişi BSP)
e Isitma suyu çıkışı (3/4" dışı BSP)
g Hava alma vanasi

Hatırlatma: Üniteye doğrudan bağlantı yapılması durumunda 3/4" erkek BSP boru kullanın.

5 Montaj

2 Yoğuşmanın ve kapasite düşüşünün önlenmesi için, tüm borular da dahil olmak üzere tüm su devresi mutlaka yalıtılmalıdır.

a Hava tahliyesi b Basınç boşaltma valı c Başlık

5.3.2 Su devresini doldurmak için

BILDIRIM

Su kalitesinin 98/83 EC sayılı AB direktifine uygun olduğundan emin olun.

BiLDirim

• Su devresindeki hava arızaya neden olabilir. Doldurma sırasında, devredeki tüm havanın boşaltılması mümkün olmayabilir. Kalan hava, sistemin ilk çalışma saatleri esnasında otomatik hava tahliyesi vanalarından boşaltılacaktır. Daha sonra su ilave edilmesi gerekebilir.
• Sistemdeki havayı boşaltmak için, *6 Devreye alma* sayfa 175 bölümünde açıklanan özel işlevi kullanın.

1 Başlığı açın.
2 Ünite su devrelerindeki havayı boşallmak için basınç boşallma vanasına basın.
3 Başlığı kapatın
4 Bu işlemin ardından, su eklenmesi gerekebilir (ancak, su kesinlikle hava alma vanasından eklenmemelidir).

5.4 Elektrik kablolarının bağlanması

5.4.1 Elektrik kablolarının bağlanması hakkında

Tipik iş akışı

Elektrik kablolarının bağlanması tipik olarak aşağıdaki aşamalardan oluşur:

1 Güç besleme sisteminin ünitenin elektrik özelliklerine uygun olduğundan emin olunması.
2 Elektrik kablolarının fan coil ünitesine bağlanması.
3 Elektrik tesisat yönünü değiştirme (uyguna).

5.4.2 Elektrik kabloları bağlanırken dikkat edilmesi gerekenler

Aynı boyuttaki kabloları bağlarken, aşağıdaki şekilde göre takın.

Elektrik kablolarının bağlantısını yaparken aşağıda verilen notları dikkate alın.

• Aynı güç besleme terminaline farklı ebatta kablolar bağlamayın. Bağlantıdalı gevşeklik aşırı isınmaya neden olabilir.
• Aynı topraklama terminaline farklı büyüklükteki kablolar bağlamayın. Bağlanlıtdaki gevşeklikler korumayı zayıflatabilir.
• Belirtilen elektrik kablolarını kullanın (bkz: "Saha kablollarının özellikleri" sayfa 169). Kabloyu sıkı bir şekilde terminale bağlayın. Uygun sıkı torkunu (N-m) kullanın.
• Güç beslemesi terminal bloğu sıkma torku: 1,44\~1,88 N·m.
• Kabloların diğer ekipmanları engellememesi veya terminal kapağını açmaya zorlaması için kabloları düzgün tutun. Kapağın sağlam şekilde kapandığından emin olun. Yanlış veya eksik bağlantılar aşırı ısınmaya ve daha da kötüsü elektrik çarpmasına veya yangına neden olabilir.

5.4.3 Fan coil ünitesine elektrik kablolarını bağlamak için

Terminal kapağı üzerindeki kablo tesisatı etiketine bakın.

BILDIRIM

• Kablo şemasını (üniteyle birlikte verilir, servis kapağı üzerindedir) takip edin.
• Elektrik kablolarının servis kapağının yerine düzgün takılmasına mani OLMADIGINDAN emin olun.

b Yapışkanlı etiket
c Güç besleme kablosu
d Terminal seridi
e Toprak kablosu
f Kablo tutucu

1 Terminal kapağını ve kablo tutucuyu üniteden çıkarın.
2 Güç besleme kablosunu terminal şeridine bağlayın.
3 Güç besleme kablosunu kablo tutucuyla sabitleyin.
4 Terminal kapağını üniteye tekrar takın.

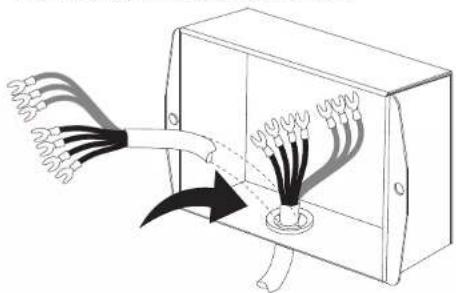

5.4.4 Elektrik kablolama yönünü değiştirmek için

BILDIRIM

Elektrik kablolama yönü sahada ters tarafa değiştirilebilir.

BILDIRIM

Terminal kapağını takarken, hiçbir kablosunun sıkışmadığından emin olun.

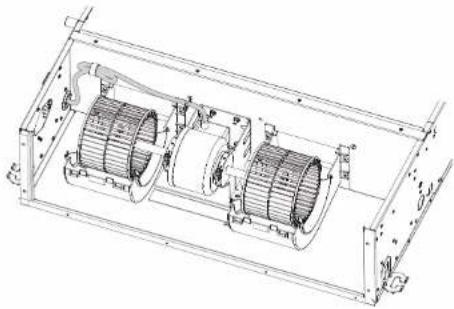

1 Terminal kapağını, terminali, kablo tutucuyu, toprak kablosunu ve fan motor kablolarını çıkarın.

2 Fan motoru kablolarini kablo tutucularından ayırın.

3 Fan motoru kablolarının yönlerini değiştirin.

4 Kabloları bölme plakasına sabitleyin. Kullanılmayan kabloların, yeni konumda bir kablo kelepçesiyle sıkıca sabitlendiğinden emin olun.

5.5 Drenaj borularının bağlanması

5.5.1 Drenaj borularını üniteye takmak için

Yatay montaj

6 Devreye Alma

a Askı demiri
b ≥1/100 eğim

Boruları mümkün olduğunca kısa tutun ve borulara eğimi en az 1/100 olacak şekilde aşağı doğru eğim verin, böylece boru içerisinde hava ceplerinin oluşması engellenmiş olur.

5.5.2 Drenaj borularını kontrol etmek için

Tahliye borularının bağlanmasıından sonra, tahliyenin sorunsuz şekilde gerçekleşip gerçekleşmediğini kontrol edin.

1 Yaklaşık 1 litre suyu hava çıkışından azar azar ilave edin.

a Hava çıkışı
b Taşınabilir pompa
c Kova
d Drenaj soketi

2 Drenaj akışını kontrol edin ve drenaj sokeline bakarak drenaj işlemini onaylayın.

6 Devreye Alma

Lütfen müşteriye (EU)2016/2281 uyarınca çevre dostu tasarım verilerini sağlayın. Bu veriler montör başvuru kılavuzunda veya Daikin web sitesinden bulunabilir.

BILDIRIM

Üniteyi HER ZAMAN termistörler ve/veya basınç sensörleri/anahtarları ile çalışların. YOKSA, kompresör yanması ile sonuçlanabilir.

6.1 Bir test çalıştırması gerçekleştirmek için

Kurulum tamamlandıktan sonra, montörün cihazın doğru çalıştığını doğrulaması gerekir. Ünitede bir sorun olması ve çalışmaması durumunda, yerel saticiniza başvurun.

BILDIRIM

Test çalıştırmasını kesmeyin.

7 Bakım ve servis

BILDIRIM

Sistemi kendi kendinize demonte etmeye ÇALIŞMAYIN: sistemin demonte edilmesi ve soğutucu, yağ ve diğer parçalarla ilgili işlemler ilgili mevzuata uygun olarak GERÇEKLEŞTİRİLMELİDIR. Üniteler yeniden kullanım, geri dönüşümte ve kazanım için özel bir işleme tesisinde İŞLENMELİDIR.

UYARI

Ünitenin küçük hayvanlar tarafından bir siğinak olarak kullanılmasını önlemek için gerekli önlemleri alın. Küçük hayvanların elektrikli parçalara temas etmesi arızalara, dumana veya yangına yol açabilir.

Vidaları çıkarmak için uygun alet kullanın. Ürün aşağıda gösterildiği gibi demonte edilebilir.

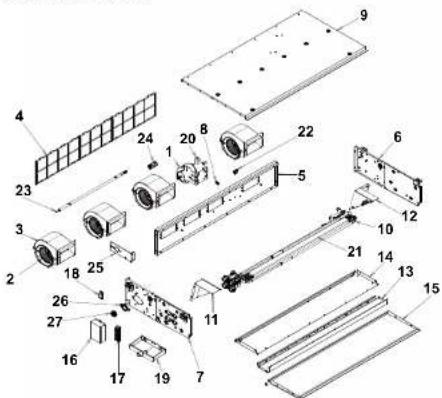

FWE-D Geri dönüşüm talimat listesi
Malzemeler Öğe
Elektrik parçası (fan motoru + kapasitör)	1
Alüminyum (kanat) + bakır (boru) + galvanize çelik (plaka) + pirinç	10
Plastik 2, 18, 8, 22, 27
Plastik + metal 3, 17, 24
Plastik (çerçeve) + plastik (ağ) 4
Galvanize çelik 5, 9, 13, 14, 16, 20, 23, 25, 26
Galvanize çelik + plastik köpük 6, 7, 11, 12, 15, 19
Plastik köpük 21

6.2 İşletmeye alma öncesi kontrol listesi

Ünitenin montajından sonra, önce aşağıda listelenen öğeleri kontrol edin. Tüm kontroller yerine getirildiğinde, ünite muhafazaları kapatılmalıdır. Kapatıldıklan sonra üniteye enerji verin.

	MontajÜniteyi çalışmaya başlatırken anormal gürültü vetitreşimlerin olmaması için ünitenin gereği gibi monteedildiğini kontrol edin.
	DrenajDrenaj akışının rahat olduğundan emin olun.Olası sonuç: Yoğuşma suyu damlayabilir.

	Güç besleme gerilimiYerel besleme panosundaki güç besleme gerilimini kontrol edin. Gerilim, ünite tanıtma etiketi üzerindeki gerilime uymalıdır.
	Toprak kablo bağlantılarıToprak kablolarının gereği gibi bağlandığından ve loprak terminallərinin sıkıldığından emin olun.
	Sigortalar, devre kesiciler veya koruma cihazlarıSigortaların, devre kesicilerin veya yerel olarak montajı yapılan koruma cihazlarının "4.4 Elektrik kablo tesisatı hazırlığı" sayfa 168 bölümünde belirtilen büyüklük ve tipte olduğunu kontrol edin. Bir sigorta ya da koruma cihazının allanmadığından emin olun.
	İç kablo bağlantılarıElektrik aksam kutusunu ve ünitenin içini gevşek bağlantılar veya hasarlı elektrikli parçalar için görsel olarak kontrol edin.
	Zarar görmüş donatımÜnitenin içini, zarar görmüş elemanlar veya sıkıştırılmış borular açısından kontrol edin.
	Hava girişi/çıkışıÜnitenin hava giriş ve çıkışının kağıt, mukavva veya başka bir madde İla engellenmediğini kontrol edin.

7 Bakım ve servis

Ürünlerimizin kullanım ömrü on (10) yıldır.

BILDIRIM

Bakım yetkili montajcı veya servis personeli tarafından YAPILMALIDIR.

En az yılda bir kez bakım yapılmasıni öneririz. Ancak, yürürlükteki mevzuat daha kısa bakım aralıkları gerektirebilir.

7.1 Hava filtresini temizlemek için

Zamani

- 6 ayda bir temizleyin. Oda içindeki hava aşırı kirli ise, temizleme sıklığını artının.

- Kirin temizlenmesi imkansız hale gelirse, hava filtresini orijinal ekipmanla değiştirin.

Nasil

1 Güç beslemesini kapatın.
2 Hava filtresi bu üründe 2 konumdan 1 tanesine takılabilir (yan ve alt). Filtreyi aşağıda gösterildiği gibi kaydırarak çıkarın.

Yatay montaj

Filtreyi kaydırarak çıkann.

Dikey montaj
Filtredeki tırmakları itin ve geri çekin.

3 Bir elektrikli süpürge kullanım veya hava filtresini suyla yıkayın.
Hava filtresi çok kirli olduğunda yumuşak bir fırça ve nötral deterjan kullanın.

4 Hava filtresini orijinal konuma tekrar yerleştirin.

8 Teknik veriler

8 Teknik veriler

• En son teknik verilerin bir alt kümesine bölgesel Daikin web sitesinden (genel erişime açık) ulaşılabilir.
• En son teknik verilerin tam kümesine Daikin Business Portal üzerinden ulaşılabilir (kimlik denetimi gerekir).

8.1 Boyutlar

Yatay görünüm

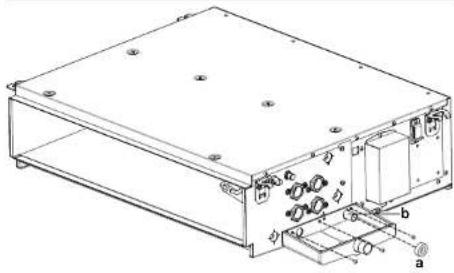

Ayarlanabilir drenaj tavası (yatay)

DIKKAT

Ek drenaj tavasını taktıktan sonra drenaj soketi kauçuğunu taktığınızdan emin olun. Aksi halde ana ünite veya su borularındaki yoğuşma, hava filtresindeki pislik veya drenaj tıkanması damlamaya neden olarak söz konusu objenin kirlenmesine veya bozulmasına yol açabilir.

Ayarlanabilir drenaj tavası (dikey)

İngilizce Tercüme
+	Bağlantı
X1M Ana terminal
- - - - - -	Sahada temin edilir
	Baskı devre kartı
±	Koruyucu topraklama
±	Toprak
-■■■■-	Saha kablosu

Fan motoru kablosu

WHT Beyaz

GRN Yeşil

RED Kirmizi

ORG Turuncu

BRN Kahverengi

YLW Sarl

BLU Mavi

GRN/YLW Yeşil/sarı

C1 Kapasilör

F1U Sigorta

X1M Terminal şeridi

M Fan motoru

8.3 Eco Design için bilgi gereksinimleri

Ünitenin Enerji Etiketi – Lot 21 verisine ve dış/İç kombinasyonlarına başvurmak için aşağıdaki adımları izleyin.

1 Aşağıdaki web sayfasını açın: https://energylabel.daikin.eu/
2 Devam etmek için seçin:

• Uluslararası web sitesi için "Continue to Europe" (Avrupa'ya devam).
• Bir ülke ile ilgili site için "Other country" (Diğer ülke).

Sonuç: "Seasonal efficiency" (Mevsimsel verimlilik) web sayfasına yönlendirilirsiniz.

3 "Eco Design – Ener LOT 21" altında, "Generate your data" (Verilerinizi oluşturun) seçeneğine tıklayın.
Sonuç: "Seasonal efficiency (LOT 21)" (Mevsimsel verimlilik (LOT21)) web sayfasına yönlendirilirsiniz.
4 Doğru sistemi seçmek için web sayfasındaki yönergeleri izleyin.

Sonuç: Seçim yapıldığında, LOT 21 veri sayfası bir PDF veya HTML web sayfası olarak görüntülenebilir.

B|LGI

Sonuçla çıkan web sayfasından diğer belgelere (örn. kılavuzlar,...) de başvurulabilir.

Tartalomjegyzék

Tartalomjegyzék

Cağrı Merkezi: 444 999 0

Web: www.daikin.com.tr
