KULLANIM KILAVUZU Z97M Anniversary ASROCK
ASRock'in zorlu kalite kontrol sureçlerinden geleçmişieran ASRock Z97M Anniversary anakartim satin aldiginiz icin teşekkür ederiz. Saglam tasarimi ile ASRock'in kalite ve dayaniklik taahhüdüne uygun sekilde mukemmel performans saglar.

Anakart Özellikleri ve BIOS yazilimi güllenebileçegrinden, bu dokumantasyonun icerigi herhangi bir bildirimde bulunl,maksizin degistirilebilir. Bu dokumantasyon uzerinde herhangi bir degisiklik yapilmast halinde, guncellenmis siirum, herhangi bir bildirim yapilmaksizin ASRock'in web sitesinde yer alacaktir.. Bu anakart ile ilgili olarak teknik destek almak istiyorsaniz, lüften kullandiginz model hakkinda özel bilgiler icin web sitemizi ziyaret edin. En*guncel VGA kartlar ve CPU destek listelerini de ASRock'in web sitesinden bulabilirsiniz. ASRock'in web sitesi http:// www.asrock.com.
yalnizca GPU entegre edilmis islemciler ile desteklenir.
MVC (S3D) ve MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Intel® Net Video HD Teknolojisi, Intel® Insider™, Intel® HD Graphics 4400/4600 ile Intel® Quick Sync Video
Tknolojisini destekler
destekler
ve HBR (Yüksek Bit Hzinda Ses) özelliklerini destekler (Uyumlu bir HDMI monitorü kullanilmaldir)
destekler
ray (BD) kayittan yurutme özelliklerini destekler
Ses
Yükselis Korumasi)
LAN
Yükselis Korumasi)
Arka Panel I/O
(ASRock Tam Ani Yükselis Koruması)
(ASRock Tam Ani Yükselis Koruması)
LEDve SPEEDLED)
Depolama
(ESD Koruması destekler (ASRock Tam Ani Yükselis Koruması))
(ESD Koruması destekler (ASRock Tam Ani Yükseligi Koruması))
BIOS Özelliği
Donanim
Monitörü
Gore Otomatik olarak Ayarlanmasini Saglar)
os
Lütfen, BIOS ayarlarin diuizenleme, Bagimsiz Hz Asirtma Teknolojin uygulanmasi ya da üçuncii kisilerin hiz asirtma araclarinin kullanilmasi da dahil olmak üzere tiμh izasirtma islemlerinin belirli bir risk tasidigi unutmayin. Hz asirtma, sisteminizin dayankhligini etkileyebilir, hatta sisteminizde yer alan bileşen ve aygitlara zarar verebilir. Bunu riski ve masraflari size ait olmak üzereGPCleştilmeli dir. Hz asirtmadan dogabilecek zararlar konusunda sorumlu olmayacagiz.

Sinrlamalar nedeniyle,GPCBellek boyutu Windows* 32-bit isletim sistemleri cerevesinde system kullanimina ayrildigi icin 4GB'den az olabilir. Windows* 64-bit isletim sistemlerinde bu tur sinrlamalar yoktur. Windows* tarafindan kullanilmayan bellekten faydalanmak icin ASRock XFast RAM'i kullanabilirsiniz.
1.3 Baglanti Teli Kurulumu
Cizim, baglanti tellerin kurulumunu gostermektedir. Tel kapagi, pimlerin uzerine yerlestirildiginde, tel "Kisa" olur. Pimlerin uzerinde tel kapag bulunmadiginda, tel "Kisa" olur. Cizim, pin1 ve pin2 alanlar1 "Kisa" olan ve bu iki pim uzerinde bir baglanti teli kapag bulunan 3-pin baglanti telini gostermektedir.

Short

Open

CMOS'u Temizle Baglanti Teli
(CLRCMOS1)
(bkz.sf.1,No.21)


CMOS'u TemizleVarsayilan
CLRCMOS1, CMOS verilerini temizlememizi saglar. Sistem parametrelerini temizlemek ve varsaylan kurulum ayarlarina sifirlamak icin, lutfen bilgisayari kapatin ve guc kablosunu guc beslemsinden cekin. 15 saniye bekledikten sonra, CLRCMOS1 uzerindeki pin2 ve pin3'ü 5 saniye boyunca kisaltmak icin bir baglanti teli kullanin. Ancak, CMOS'u lutfen BIOS'u guncelledikten hemen sonra temizlemeyin. BIOS'u guncelledikten hemen sonra CMOS'u temizlemeniz gerekirse, once sistemi başlatin ve ardashan CMOS temizleme islemi öncesindeyeniden kapatin. Lutfen, parola, tarnih, saat ve varsaylan kullanı profilinin yalinizca CMOS bataryasi Çkarildigianda temizlenecegini unutmayın.

CMOS'u temizlerseniz, kasa aqik uyarisi alabilirsiniz. Onceki kasa yetkisiz erisim durumu kaydim silmek icin lüftenBIOS durumunu "Durumu Temizle"olarak belirleyin.
1.4 Ekli Baglantilar ve Baglayicilar

Ekli baglantilar ve baglayiclar baglanti teli degildir. Baglanti teli kapaklarin bu baglanti ve baglayiclar izerine yerlestirmeyin. Baglanti teli kapaklarinna baglantilar ile baglayiclar izerine yerlestirilmesi, anakarta kalica hasar verebilir.
Sistem Paneli Baglantisi (9-pin PANEL1) (bkz sf.1, No. 11)

Guc anahtarini baglayin, kasa uzerindeki anahtar ile system durumu belirtecini asagidaki pim duzenine gore sifirlayin. Kablolari baglarken positif ve negatif pimleri not edin.

Güç anahtarı nasa on paneline baglayn. Güç anahtarı kullanarak sistemin hangi yöne hareketle kapanacagimi secebilirsiniz.
RESET (Sifirlama Anahtari):
Sifirlama anahtarim kasa on paneline baglayin. Bilgisayarin kilitlenmesi ve normal sekilde yeniden baslatilamamasi halinde reset (sifirla) digmesine basin.
PLED (Sistem Gičii LED):
Guc durumu belirtecini kasa on paneline baglayin. Sistem calisirken LED 1sigt yanacaktir. Sistem S1/S3 uyku durumdayken LED 1sigt yanip soner. Sistem S4 uyku durumunda ya da kapalyken (S5) LED 1sik kapanir.
HDLED (Sabit Disk Aktivitesi LED):
Sabit Disk Aktivitesi LED'i kasanin on paneline baglayn. Sabit surucu veri okur ya da yazarken LED 1sigi yanar.
On panel tasarimi kasaya gore degisiklik gosterebilir. Bir on panel modulii, temel olarak bir guc anahtari, sfurlama anahtari, gic LED'i, sabit süruci aktivitesi LED'i, hoparlor gibi birimlerden olusur. Kasanuzin on panel modulini bu baglantya takmadan once, kablo duzenlemeleri ile pin duzenlemelerinin dizgün sekilde yapildigindan emin olun.
Seri ATA3 Baglayiclari
(SATA_0:
bkz.sf.1,No.7)
(SATA_1:
bkz.sf.1,No.6)
(SATA_2:
bkz.sf.1,No.8)
(SATA_3:
bkz.sf.1,No.9)
(SATA_4:
bkz.sf.1,No.13)
(SATA_5:
bkz.sf.1,No.14)

Bu alti SATA3 baglayicisi, veri aktarim hizi 6,0 Gb/ sn'ye kadar olan dahili depolama aygtları icin tasarlanmis SATA veri kabolarimi destekler.

USB 2.0 Baglantilari
(9-pin USB4_5)
(bkz.sf.1,No.17)
(9-pin USB6_7)
(bkz.sf.1,No.16)

Bu anakart üzerinde, I/O paneli üzerindeki dört USB 2.0 baglanti noktasinin yanı sira, iki adet baglanti bulunmaktadir. Her USB 2.0 baglantisı, iki adet baglanti noktasini destekleyebilir.
USB 3.0 Baglanti
(19-pin USB3_2_3)
(bkz.sf.1,No.5)

Bu anakart üzerinde, I/O paneli üzerindeki iki USB 3.0 böglanti noktasinin yani sira, bir adet böglanti bulunmaktadir. Her USB 3.0 böglantisi, iki adet böglanti noktasini destekleyebilir.
On Panel Ses Baglantisi (9-pin HD AUDIO1) (bkz. sf.1, No. 19)

Bu baglanti, ses aygitlarinin on ses paneline baglanmasi icindir.

- Yuksek Taniml Ses, Jak Algilama ozelligini destekler, ancak bu islevin dizgün calisabilmesi icin kasa uzerindeki panel kablosunun HDA islevini desteklemesi gerekmektedir. Sisteminizi kurarken, liifen kulavuzumuzdaki talimatlar ile kasa kulavuzundaki talimatlari izleyin.
- Bir AC'97 ses paneli kullanyorsanz, liitfen bu paneli asagidaki adimlari izleyerek on panel ses baglantisina takin:
A. Mic_IN (MIC)'i MIC2_L'ye baglaynn.
B. Audio_R (RIN)'i OUT2_R'ye ve Audio_L (LIN)'yi OUT2_L'ye baglayin.
C. Topraklamayi (GND) Topraklamaya (GND) baglaym.
D. MIC_RET ve OUT_RET, yalnizca HD ses paneli icindir. Bunlar AC'97 ses panelinden baglamaniza gerek yoktur.
E. On mikrofonu etkinlestirmek icin Realtek Denetim panelinde yer alan "FrontMic (On Mikrofon)" Sekmesine tiklayin ve "Recording Volume (Kayit Sesi Düzeyi)" degerini ayarlayin.
Kasa Hoparlor Baglantisi (4-pin SPEAKER1) (bkz sf.1, No. 10)

Lütfen kasa hoparlörunübu baglantiya takin.
Kasa Fan1 Baglayicilari (4-pin CHA_FAN1) (bkz sf.1, No. 12)

Lutfen fan kabolarini fan baglayicilarina takin ve siyah teli topraklama pinine baglayin.
CPU Fan Baglayicilari (4-pin CPU_FAN1) (bkz sf.1, No.20)

Bu anakart, 4-Pin CPU fan (Sessiz Fan) baglayicisi saglamaktadir. 3-Pin CPU fan baglamak istiyorsaniz, lutfen Pin 1-3'ü kullanin.
| ATX Güç Bağlayüncüşi (24-pin ATXPWR1) (bkz. sf.1, No. 4) | 12 24 1 13 | Bu anakart, 24-pin ATX güç bağlayüncüşi salıkaktadır. 20- pin ATX güç beslemesi kullanmak icin, lüften Pin 1 ve Pin13'e BAĞlayın. |
| ATX 12V Güç Bağlayüncüşi (4-pin ATX12V1) (bkz. sf.1, No. 1) | Lüften bir ATX 12V güç kayınalıkın bu konektöre bağlayın. | |
| Kasa Yetkisiz Erişimi Bağlantisı (2-pin CI1) (bkz. sf.1, No. 15) | 1 GND Signal | Bu anakartın kasa kapainen açlıp açlmadıyın tespit eden bir KASA AÇIK üzeligi bulunmaktadır. Bu özgün kullanilabmesi iocin kasa yetkisiz erişim tasarımina sahip bir kasa kullanilmalDIR. |

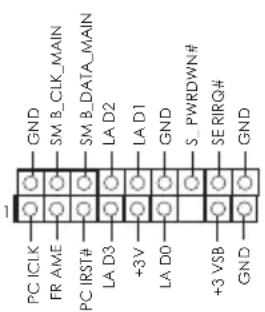

TPM Baglantisi
(17-pin TPMS1)
(bkz.sf.1,No.18)

Bu baglayici, anahtarlar,
dijital sertifikalar,
parolalar ve verileri
güvenl bir sekilde
saklama ozelliigi
bulunan Güvenilir
Platform Modulu (TPM)
sistemini destekler.
TPM sistemleri,ayni
zamanda ag güvenliginin
artirilmasi, dijital
kimliklerin korunmasi ve
platform butunlugunun
saglanmasina da
yardimcdir.
