BEDIENUNGSANLEITUNG Z97M Anniversary ASROCK

Vielen Dank, dass Sie sich für das Z97M Anniversary von ASRock entschieden haben - ein zuverlüssiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRocks Streben nach Qualität und Beständigkeit erfüllt.

Da die technischen Daten des Motherboards sowie die BIOS-Softwareactualisiert werden konnen, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls these Dokumentation irgendwelchen Änderungen unterliegt, wird dieactualisierte Version ohne weitere Hinweise auf der ASRock-Website zur Verfugung gestellt. Sollten Sie technische Hilfe in Bezug auf ceses Motherboard benötigen, erhalten Sie auf unserer Website spezifischen Informationen über das von Ihnen verwendete Modell. Auch finden Sie eine aktuelle Liste Unterstützung VGA-Karten und Prozessoren auf der ASRock-Website: ASRock-Website http://www.asrock.com.

1.1 Lieferumfang

1.2 Technische Daten

Plattform

Prozessor

Prozessoren (Sockel 1150) der 5. Generation

Prozessoren (Sockel 1150) der 4. und neuen 4. Generation

Chipsatz

Speicher

00(OC)/2133(OC)/1866(OC)/1600/1333/1066 non-ECC, ungepufferter Speicher

(siehe ACHTUNG)

Erweiterungssteckplatz

Grafikkarte

Ausgabe können nur mit Prozessoren untersutzt werden, die GPU-integriert sind.

Intel® Quick Sync Video mit AVC, MVC (S3D) und MPEG-2

Full HW Encode1, Intel® InTru™ 3D, Intel® Clear Video HD

Technology, Intel Insider™, Intel HD Graphics 4400/4600

von 1920 x 1200 bei 60Hz

1200bei 60Hz

bei 60Hz

bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI (konformer HDMI-Monitor erforderlich)

DVI-D- und HDMI-Ports

Audio

vor Spannungsspitzen)

LAN

Entladung (ASRocks Komplettschutz vor Spannungsspitzen)

Rückblende, E/A

Entladung (ASRocks Komplettschutz vor Spannungsspitzen))

Entladung (ASRocks Komplettschutz vor Spannungsspitzen))

und Geschwindigkeit-LED)

Mikrofon

Speicher

0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 13 und Intel Smart Response Technology), NCQ, AHCI und Hot-Plugging

Anschluss

(Unterstutz Schutz vor elektrostatischer Entladung (ASRocks Komplettschutz vor Spannungsspitzen))

(Unterstutz Schutz vor elektrostatischer Entladung (ASRocks Komplettschutz vor Spannungsspitzen))

BIOS-

Funktion

mehrsprachiger grafischer Benutzerschnittstellen

Mehrfachspannungsanpassung

Hardware-überwachung

Anpassung der Geschwindigkeit des Gehäuselufters über die CPU-Temperatur)

Betriebssystem

Bit/8,64 Bit/7,32 Bit/7,64 Bit

Zertifzierungen

Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zahlen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres System auswirken und)sagar Komponenten und Geräte Ihres Systems beschädigen. Sie sol auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verursacht wur

Aufgrund von Beschrankungen kann die große des tatsächlich für die Systemnutzung reservierten Speichers unter Windows-Betriebssystemen mit 32 Bit weniger als 4 GB betragen. Windows-Betriebssysteme mit 64 Bit haben keine derartigen Beschrankungen. Mit ASRock XFast RAM können Sie den Speicher einsetzen, den Windows* nicht nutzen kann.

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen". Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen". Die Abbildung zeigt einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlossen" sind, wenn eine Jumper-Kappe auf diesen 2 Kontakten angebracht ist.

CMOS-loschen-Jumper (CLRCMOS1)

(siehe S.1,Nr.21)

2_3 CMOS loschenStandard

CLRCMOS1 erhögtlich Ihnen die Lösung der Daten im CMOS. Zum Löschen und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computeritte ab undziehen das Netzkabel aus der Steckdose.Warten Sie 15 Sekunde, Schlieben Sie dann Kontakt 2 und Kontakt 3 an CLRCMOS1 5 Sekunden lang mit einer Jumper-Kappe kurz. Loschen Sie den CMOS jedoch nicht direkt nach der BIOS-Aktualisierung.Falls Sie den CMOS direkt nach Abschluss der BIOS-Aktualisierung loschen,müssen,starten Sie das System zunachst; fahren Sie es dann vor der CMOS-Lösung herunter.itte beachten Sie,dass Kennwort, Datum, Zeit und Benutzerstandardprofil nur gelöscht werden, wenn die CMOSBatterie entfernt wird.

Falls Sie den CMOS loschen, wird möglicherweise ein Gehäuseingriff erkannt.itte passen Sie die BIOS-Option „Status loschen" zur Lösung der Aufzeichnung des vorherigen Gehäuseingriffstatus an.

1.4 Integrierte Stiftleisten und Anschlüsse

Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen.

Systemblende-Stiftleiste (9-polig, PANEL1) (siehe S.1,Nr.11)

Verbinden Sie Netzschalter, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stiftleiste. Beachten Sie vor Anschließen der Kabel die positiven und negativen Kontakte.

PWRBTN (Ein-/Austaste):
Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie konnen die Abschaltung Ihres Systems über die Ein-/Austaste konfigurieren.

RESET (Reset-Taste):
Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er absturzt oder sich nicht normal neu starten lasst.

PLED (Systembetrieb-LED):
Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System lauft. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand befindet. Die LED ist aus, wenn sich das System im S4-Ruhezustand befindet oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivität-LED): Mit der Festplattenaktivität-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreiben.

Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED, Lautsprecher etc. Stellen Sie beim Anschlieben Ihr's Frontblendenmodulus an diese Stiftleiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind.

Serial-ATA-III

Anschlüsse

(SATA_0:

siehe S.1,Nr.7)

(SATA_1:

siehe S.1,Nr.6)

(SATA_2:

siehe S.1,Nr.8)

(SATA_3:

siehe S.1,Nr.9)

(SATA_4:

siehe S.1,Nr.13)

(SATA_5:

siehe S.1,Nr.14)

SATA 1

aannnnnne aannnnnne

3

SATA 2

SATA_5 SATA_4

These sechs SATA-III

Anschlüsse Unterstützung

SATA-Datenkabel für

interne Speichergeräte mit einer Datenübertragungs

geschwindigkeit bis 6,0

Gb/s.

USB 2.0-Stiftleisten

(9-polig, USB4_5)

(siehe S.1,Nr.17)

(9-polig,USB6_7)

(siehe S.1,Nr.16)

Neben vier USB 2.0-Ports

an der E/A-Blende

befindensichzwei

Stiftleisten an thisem

Motherboard. Jede USB

2.0-Stiftleiste kann zwei

Ports Unterstützung.

USB 3.0-Stiftleiste

(19-polig, USB3_2_3)

(siehe S.1, Nr.5)

NebenzweiUSB

3.0-Ports and der E/

A-Blende befindet sich

eine Stiftleiste an thisem

Motherboard. Jede USB

3.0-Stiftleiste kann zwei

Ports Unterstützung.

Audiostiftleiste (Frontblende) (9-polig, HD=AUDIO1) (siehe S.1,Nr.19)

These Stiftleiste dient dem Anschlieben von Audiogeräten an der Frontblende.

1. High Definition Audio Unterstützung Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützen.itte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.
2. Wenn Sie ein AC'97-Audiopanel nutzen, installieren Sie esitte anhand der nachstehenden Schritte an der Audiostiftleiste (Frontblende):

A. Verbinden Sie Mic_IN (MIC) mit MIC2_L.
B. Verbinden Sie Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L.
C. Verbinden Sie Erde (GND) mit Erde (GND).
D. MIC_RET und OUT_RET sind nur für das HD-Audio-Panel vorgesehen. Sie müssen Sie nicht mit dem AC'97-Audiopanel verbinden.
E. Rufen Sie zur Aktivierung des vorderen Mikrofons das „FrontMic

(Frontmikrofon)“Register in der Realtek-Systemsteuerung auf und passen

"Recording Volume (Aufnahmelautstärke)" an.

Gehäuselautsprecherstiftleiste

(4-polig, SPEAKER1)

(siehe S. 1, Nr. 10)

BittleverbindenSiedenGehauselautsprechermitdieserStiftleiste.

Gehäuse-Lüfteranschlüsse (4-polig, CHA_FAN1) (siehe S. 1, Nr. 12)

Bitte verbinden Sie die Lüfterkabel mit den Lüfteranschlüssen; der schwarze Draht gehört zum Erdungskontakt.

CPU-Lüfteranschlüsse (4-polig, CPU_FAN1) (siehe S. 1, Nr. 20)

Dieses Motherboard bieteteinen 4-poligen CPULüfteranschluss (lautloserLüfter).Falls Sie einen3-poligen CPU-Lüfteranschlieben möchten,verbinden Sie ihnitte mitKontakt 1 bis 3.

ATX-Netzanschluss (24-polig, ATXPWR1) (siehe S. 1, Nr. 4)

Dieses Motherboard bietet einen 24-poligen ATX-Netzanschluss.
Bitte schlieben Sie es zur Nutzung eines 20-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 13 an.

ATX-12-V-Netzanschluss (4-polig, ATX12V1) (siehe S.1, Nr.1)

Bitte schreiben Sie an\ diesen Anschluss die ATX\ 12V Stromversorgung an.

Gehäuseingriff-Stiftleiste (2-polig, CI1) (siehe S. 1, Nr. 15)

Dieses Motherboard unterstützt die Gehäuse-offen-Erkennung, die erkennt, wenn die Gehäuseabdekung entfernt wurde. These Funktion setzt ein Gehäuse mit Gehäuseeingrifferkennungsdesign voraus.

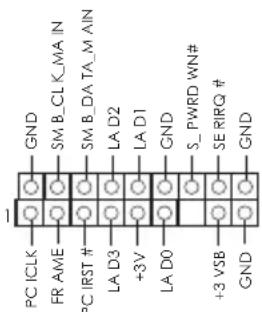

TPM-Stiftleiste (17-polig, TPMS1) (siehe S. 1, Nr. 18)

Dieser Anschluss
unterstützt das Trusted Platform Module- (TPM) System, das Schlüssel, digitale Zertifikate, Kennwörter und Daten sicherer aufbewahren kann. Ein TPM-System hilft zudem bei der Stärkung der Netzwerksicherheit, schützt digitale Identitäten und gewährleistet die Plattformintegrität.
