KULLANIM KILAVUZU Z270M-ITX/ac ASROCK

ASRock'ın zorlu kalite kontrol süreçleriyle üretilen güvenilir bir ana kart olan ASRock Z270M-ITX/ac satın aldığınız için teşekkür ederiz. Sağlam tasarımı ile ASRock'ın kalite ve dayanıklılık taahhüdüne uygun şekilde mükemmel performans sağlar.

Anakart özellikleri ve BIOS yazılımı güncellenebileceğinden, bu dokümantasyonun içeriği herhangi bir bildirimde bulunulmaksızın değiştirilebilir. Bu dokümantasyon üzerinde herhangi bir değişiklik yapılması halinde, güncellenmiş sürüm, herhangi bir bildirim yapılmaksızın ASRock'ın web sitesinde yer alacaktır.. Bu anakart ile ilgili olarak teknik destek almak istiyorsanız, lütfen kullandığınız model hakkında özel bilgiler için web sitemizi ziyaret edin. En güncel VGA kartları ve CPU destek listelerini de ASRock'ın web sitesinden bulabilirsiniz. ASRock web sitesi http://www.asrock.com.

1.1 Ambalaj İçeriği

ASRock Z270M-ITX/ac Ana Kartı (Mini ITX Form Faktörü)

ASRock Z270M-ITX/ac Hızlı Kurulum Kılavuzu

ASRock Z270M-ITX/ac Destek CD'si

2 x Seri ATA (SATA) Veri Kablosu (İsteğe Bağlı)

1 x I/O Panel Kalkanı

2 x ASRock WiFi 2,4/5 GHz Antenleri (İsteğe Bağlı)

1 x M.2 Yuvası için vida (İsteğe Bağlı)

1.2 Özellikler

Platform	Mini-ITX Form Faktörü
CPU	7. ve 6. Nesil Intel®CoreTMi7/i5/i3/Pentium*/Celeron®İşlemcileri destekler (Yuva 1151)Digi Power design6 Güç Safhası tasarımıIntel®Turbo Boost 2.0 Teknolojisini desteklerIntel®K Serisi kilitsiz işlemcileri desteklerASRock BCLK tam aralıklı Hız Aşırtmayı destekler
Yonga kümesi	Intel®Z270
Bellek	Çift Kanallı DDR4 Bellek Teknolojisi2 x DDR4 DIMM YuvasıDDR4 3733+(OC)*/3600+(OC)/3200(OC)/2933(OC)/2800(OC)/2400**/2133 ECC olmayan, arabelleksiz bellek destekler* 3733+(OC) bellek frekansı yalnızca tek bir bellek modülü takıldığında elde edilebilir (tek kanal bellek).* Ayrıntılı bilgi için ASRock'ın web sitesindeki Bellek Desteği Listesine bakın. (http://www.asrock.com/)** 7. Nesil Intel® işlemci normal olarak DDR4 2400 destekler; 6.Nesil Intel® işlemci hız aşırtmayla DDR4 2400 destekler.ECC UDIMM bellek modüllerini destekler (ECC dışı modda çalışır)Maksimum sistem belleği kapasitesi: 32GBIntel® Üstün Bellek Profili (XMP) 2.0 desteklerDIMM Yuvalarında 15μ Altın Temas
GenişletmeYuvası	1 x PCI Express 3.0 x16 Yuva (PCIE1:x16 modu)* Önyükleme diskleri olarak NVMe SSD destekler1 x tane Dikey M.2 Yuva (Tuş E), birlikte gelen WiFi-802.11ac modüllü (arka G/Ç kısmında).

Grafikler

* Intel® HD Grafik Yerleşik Görselleri ve VGA çıkışları yalnızca GPU tümleşik işlemcilerle desteklenebilir. Intel® HD Graphics Dahili Görsellerini destekler: AVC, MVC (S3D) ve MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Intel® Net Video HD Teknolojisi, Intel® Insider™, Intel® HD Graphics ile Intel® Quick Sync Video Gen9 LP, DX11.3, DX12 HWA Kodlama/Kod Çözme: VP8, HEVC 8b, VP9, HEVC 10b (7. Nesil Intel® işlemci için) HWA Kodlama/Kod Çözme: VP8, HEVC 8b; GPU/SW Kodlama/Kod Çözme: VP9, HEVC 10b (6. Nesil Intel® işlemci için) Maksimum paylaşılan bellek 1.024MB

* En fazla paylaşılan bellek boyutu işletim sistemlerine göre değişiklik gösterebilir. Üç grafik çıkışı seçeneği: DVI-D bağlantı noktası ve 2 tane HDMI bağlantı noktası Üçlü Monitör Desteği 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz değerlerine kadar en fazla çözünürlükle HDMI destekler 1920x1200 @ 60Hz'ye kadar DVI-D işlevini destekler HDMI Girişi ile Otomatik Dudak Senkronizasyonu (12bpc=, xvYCC ve HBR (Yüksek Bit Hızında Ses) özelliklerini destekler(Uyumlu HDMI monitorü gereklidir) DVI-D ve HDMI Bağlantı Noktalarıyla HDCP destekler DVI-D ve HDMI Bağlantı Noktalarıyla Tam HD 1080p Blu-ray (BD) kayıttan yürütme destekler

Ses

İçerik Koruma Özelliği ile 7.1 CH HD Ses (Realtek ALC892 Ses Codec Bileşeni)

*7.1 CH HD Ses konfigürasyonu için bir HD ön panel ses modülü kullanılmalı ve çok kanallı ses özelliği ses sürücüsü ile etkinleştirilmelidir. Üstün Blu-ray Ses desteği Dalgalanma Koruması Destekler (ASRock Tam Ani Gerilim Koruması) Nichicon Fine Gold Serisi Ses Kapakları

LAN	Gigabit LAN 10/100/1000 Mb/sYerel Ağ Üzerinden Açmayı desteklerYıldırım/ESD Koruması destekler (ASRock Tam Ani Gerilim Koruması)Ekip oluşturmalı Çift LAN'ı desteklerEnerji Verimliliğine Sahip Ethernet 802.3az işlevini desteklerPXE özelliğini destekler
Kablosuz LAN	Intel® 802.11ac WiFi Modülü (Ücretsiz Paket)IEEE 802.11a/b/g/n/ac işlevini desteklerÇift Bant özelliğini destekler (2,4/5 GHz)433Mbps'ye kadar yüksek hızlı kablosuz bağlantıları desteklerBluetooth 4.0 / 3.0 + II. sınıf yüksek hızı destekler
Arka PanelI/O	2 x tane Anten Bağlantı Noktası1 x PS/2 Fare/Klavye Bağlantı Noktası1 x DVI-D Bağlantı Noktası2 x tane HDMI Bağlantı Noktası2 x Bağlayıcısı USB 2.0 Bağlantı Noktası (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması))6 x Bağlayıcısı USB 3.0 Bağlantı Noktası (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması))LED'e sahip 2 x RJ-45 LAN Bağlantı Noktaları (ACT/LINK LED ve SPEED LED)HD Ses Jakları: Hat Girişi / Ön Hoparlör / Mikrofon
Depolama	6 x tane SATA3 6,0 Gb/sn. Bağlayıcı, RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 15 ve Intel Smart Response Technology), NCQ, AHCI ve Tak Çıkar* destekler*M2_1 bir SATA tipi M.2 aygıtı tarafından kullanılıyorsa, SATA3_0 devre dışı bırakılacaktır.1 x tane Ultra M.2 Yuvası, 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/sn. modülünü ve Gen3 x4 (32 Gb/sn.) değerine kadar M.2 PCI Express modülünü destekler**Intel* OptaneTM Teknolojisini destekler**Önyükleme diskleri olarak NVMe SSD destekler** ASRock U.2 Takımını destekler
Bağlayıcı	1 tane TPM Bağlantısı1 tane Kasa Yetkisiz Erişim Bağlantısı1 tane İşlemci Fanı Bağlayıcısı (4 pimli)* İşlemci Fan Bağlayıcı, en fazla 1 A (12 W) fan gücünde işlemci fanı destekler.1 tane Kasa İsteğe Bağlı/Su Pompalı Fan Bağlayıcı (4 pimli)(Akıllı Fan Hızı Kontrolü)* Kasa İsteğe Bağlı/Su Pompalı Fan, 3 pimli ya da 4 pimli fanın kullanımda olduğunu otomatik olarak algılayabilir.* Kasa İsteğe Bağlı/Su Pompalı Fan, en fazla 1,5 A (18 W) fan gücünde su soğutmalı fan destekler.1 x tane 24 pim ATX Güç Bağlayıcısı1 x 8 pim 12V Güç Bağlayıcısı1 x tane Ön Panel Ses Bağlayıcısı1 x tane USB 2.0 Bağlantısı (2 USB 2.0 bağlantı noktası destekler) (ESD Koruması destekler (ASRock Tam Ani Gerilim Koruması))1 x tane USB 3.0 Bağlantısı (2 USB 3.0 bağlantı noktası destekler) (ESD Koruması destekler (ASRock Tam Ani Gerilim Koruması))
BIOS Özelliği	Çok dilli GUI desteği ile AMI UEFI Legal BIOSSMBIOS 2.7 Desteğiİşlemci, GT_CPU, DRAM, PCH 1,0 V Gerilim Çoklu Ayarlama
DonanımMonitörü	İşlemci / Kasa İsteğe Bağlı/Su Pompalı sıcaklık algılamaİşlemci / Kasa İsteğe Bağlı/Su Pompalı Fan Hızölçerİşlemci / Kasa İsteğe Bağlı/Su Pompalı Sessiz Fan (İşlemci sıcaklığıyla otomatik ayarlı kasa fanı hızı)İşlemci / Kasa İsteğe Bağlı/Su Pompalı Fan çoklu hız kontrolüKASA AÇIK algılamasıVoltaj izleme: +12V, +5V, +3,3V, CPU Vcore

os

Microsoft® Windows® 10 64 bit (7. Nesil Intel® işlemci için) Microsoft® Windows® 10 64 bit / 8.1 64 bit / 7 32 bit / 7 64 bit (6. Nesil Intel® işlemci için)

* Windows ^® 7 işletim sistemini yüklemek için, ISO dosyasında sıkıştırılmış xHCI sürücülerine sahip değiştirilmiş yükleme diski gereklidir. Daha ayrıntılı talimatlar için lütfen 156 sayfaya başvurun.

* Güncellenmiş Windows® 10 sürücüsü konusunda ayrıntılar için lütfen ASRock web sitesini ziyaret edin: http://www.asrock.com

Belgeler

FCC, CE, WHQL, RCM, BSMI ErP/EuP için hazır (ErP/EuP için hazır güç beslemesi gereklidir)

* Detaylı ürün bilgisi için, lütfen web sitemizi ziyaret edin: http://www.asrock.com

Lütfen, BIOS ayarlarını düzenleme, Bağımsız Hız Aşırtma Teknolojinin uygulanması ya da üçüncü kişilerin hız aşırtma araçlarının kullanılması da dahil olmak üzere tüm hız aşırtma işlemlerinin belirli bir risk taşıdığı unutmayın. Hız aşırtma, sisteminizin dayanıklığını et-kileyebilir, hatta sisteminizde yer alan bileşen ve aygıtlara zarar verebilir. Bu, riski ve masrafları size ait olmak üzere gerçekleştirilmelidir. Hız aşırtmadan doğabilecek zararlar konusunda sorumlu olmayacağız.

1.3 Bağlantı Teli Kurulumu

Çizim, bağlantı tellerinin kurulumunu göstermektedir. Tel kapağı, pimlerin üzerine yerleştirildiğinde, tel "Kısa" olur. Pimlerin üzerinde tel kapağı bulunmadığında, tel "Açık" olur.

Short

Open

CMOS'u Temizle Bağlantı Teli

(CLRMOS1)

(bkz. s.1, No. 13)

2-pin Jumper

CLRMOS1, CMOS verilerini temizlememizi sağlar. Sistem parametrelerini temizlemek ve varsayılan kurulum ayarlarına sıfırlamak için, lütfen bilgisayarı kapatın ve güç kablosunu güç beslemesinden çekin. 15 saniye bekledikten sonra, CLRMOS1 üzerindeki pimlere 5 saniye boyunca kısa devre yaptırmak için bir atlama kapağı kullanın. Ancak, CMOS'u lütfen BIOS'u güncelledikten hemen sonra temizlemeyin. +BIOS'u güncelledikten hemen sonra CMOS'u temizlemeniz gerekirse, önce sistemi başlatın ve ardından CMOS temizleme işlemi öncesinde yeniden kapatın. Lütfen, parola, tarih, saat ve varsayılan kullanıcı profilinin yalnızca CMOS bataryası çıkarıldığında temizleneceğini unutmayın. Lütfen CMOS'u temizledikten sonra atlama kapağını çıkarmayı unutmayın.

CMOS'u temizlerseniz, kasa açık uyarısı alabilirsiniz. Önceki kasa yetkisiz erişim durumu kaydını silmek için lütfen BIOS durumunu "Durumu Temizle" olarak belirleyin.

1.4 Ekli Bağlantılar ve Bağlayıcılar

Ekli bağlantılar ve bağlayıcılar bağlantı teli değildir. Bağlantı teli kapaklarını bu bağlantı ve bağlayıcılar üzerine yerleştirmeyin. Bağlantı teli kapaklarının bağlantılar ile bağlayıcılar üzerine yerleştirilmesi, anakarta kalıcı hasar verebilir.

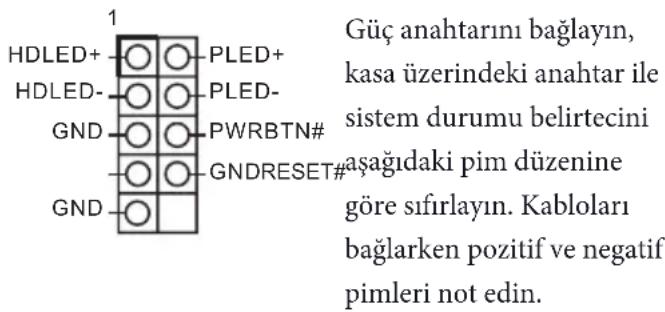

Sistem Paneli Bağlantısı (9-pin PANEL1) (bkz sf.1, No. 11)

1 HDLED+ HDLED- GND GND PLED+ PLED- PWRBTN# GNDRESET# Güç anahtarını bağlayın, kasa üzerindeki anahtar ile sistem durumu belirtecini aşağıdaki pim düzenine göre sıfırlayın. Kabloları bağlarken pozitif ve negatif pimleri not edin.

PWRBTN (Güç Anahtarı):

Güç anahtarını kasa ön paneline bağlayın. Güç anahtarını kullanarak sistemin hangi yöne hareketle kapanacağını seçebilirsiniz.

RESET (Sifirlama Anahtarı):

Sıfırlama anahtarını kasa ön paneline bağlayın. Bilgisayarın kilitlenmesi ve normal şekilde yeniden başlatılamaması halinde reset (sıfırla) düğmesine basın.

PLED (Sistem Güç LED'i):

Güç durumu göstergesini kasa ön paneline bağlayın. Sistem çalışırken LED ışığı yanacaktır. Sistem S1/S3 uyku durumdayken LED ışığı yanıp söner. Sistem S4 uyku durumunda ya da kapalıyken (S5) LED ışık kapanır.

HDLED (Sabit Disk Etkinlik LED'i):

Sabit sürücü etkinlik LED'ini kasa ön paneline bağlayın. Sabit sürücü veri okur ya da yazarken LED 1ışıgı yanar.

Ön panel tasarımı kasaya göre değişiklik gösterebilir. Bir ön panel modülü, temel olarak bir güç anahtarı, sıfırlama anahtarı, güç LED'i, sabit sürücü aktivitesi LED'i, hoparlör gibi birimlerden oluşur. Kasanızın ön panel modülünü bu bağlantıya takmadan önce, kablo düzenlemeleri ile pin düzenlemelerinin düzgün şekilde yapıldığından emin olun.

Seri ATA3 Bağlayıcıları

(SATA3_0:

bkz. sf.1, No. 8)

(SATA3_1:

bkz. sf.1, No. 7)

(SATA3_2:

bkz. sf.1, No. 10)

(SATA3_3:

bkz.sf.1,No.9)

(SATA3_4:

bkz. sf.1, No. 15)

(SATA3_5:

bkz. sf.1, No. 16)

Bu altı SATA3 bağlayıcısı, veri aktarım hızı 6,0 Gb/sn'ye kadar olan dahili depolama aygıtları için tasarlanmış SATA veri kablolarını destekler.

* M2_1 bir SATA tipi M.2 aygıtı tarafından kullanılıyorsa, SATA3_0 devre dışı bırakılacaktır.

USB 2.0 Bağlantı

(9 pimli USB_3_4)

(bkz. s.1, No. 12)

DUMMY GND P+4 P-4 USB_PWR G P+3 P-3 USB_PWR 1

Bu ana kartta bir tane N USB2.0 bağlantısı vardır. Bu USB 2.0 bağlantısı, iki adet bağlantı noktasını destekleyebilir.

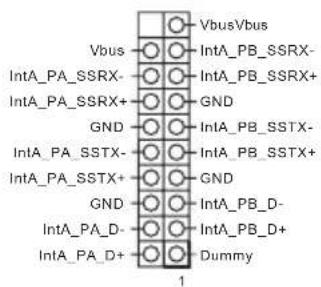

USB 3.0 Bağlantı

(19-pin USB3_6_7)

(bkz. s.1, No. 6)

VbusVbus IntA_PB_SSRX- IntA_PB_SSRX+ GND GND IntA_PB_SSTX- IntA_PB_SSTX+ GND GND IntA_PB_D- IntA_PB_D+ Dummy 1

Bu anakart üzerinde, G/Ç paneli üzerindeki altı USB 3.0 bağlantı noktasının yanı sıra bir adet bağlantı bulunmaktadır. Bu USB 3.0 bağlantısı, iki adet bağlantı noktasını destekleyebilir.

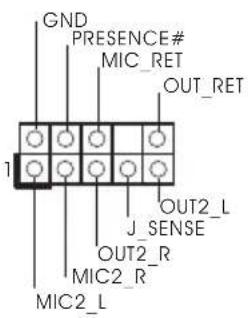

Ön Panel Ses Bağlantısı

(9-pin HD_AUDIO1)

(bkz. s.l, No. 19)

GND PRESENCE# MIC_RET OUT_RET J_SENSE OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L

Bu bağlantı, ses aygıtlarının ön ses paneline bağlanması içindir.

1. Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler, ancak bu işlevin düzgün çalışabilmesi için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi gerekmektedir. Sisteminizi kurarken, lütfen kılavuzumuzdaki talimatlar ile kasa kılavuzundaki talimatları izleyin.
2. AC'97 ses paneli kullanıyorsanız, lütfen aşağıdaki adımları uygulayarak ön panel ses bağlantısına takın:

A. Mic_IN'i (MIC) MIC2_L'ye bağlayın.
B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın.
C. Toprak'i (GND) Toprak'a (GND) bağlayın.
D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. AC'97 ses paneli için bunları bağlamanıza gerek yoktur.
E. Ön mikrofonu etkinleştirmek için, Realtek Kontrol panelinde "FrontMic" sekmesine gidin ve "Kayıt Ses Seviyesi" ni ayarlayın.

Kasa Hoparlör Bağlantısı

(4-pin SPEAKER1)

(bkz sf.1, No. 17)

Lütfen kasa hoparlörünü bu bağlantıya takın.

Kasa Fanı / Su Pompalı

Fan Bağlayıcı

(4 pimli CHA_FAN1/W_PUMP)

(bkz sf.1, No. 2)

GND FAN_VOLTAGE CHA_FAN_SPEED FAN_SPEED_CONTROL

Lütfen fan kablolarını fan bağlayıcılarına takın ve siyah teli topraklama pinine bağlayın.

CPU Fan Bağlayıcısı (4-pin CPU_FAN1) (bkz sf.1, No. 3)

FAN VOLTAGE CPU_FAN_SPEED GND FAN_SPEED_CONTROL 1 2 3 4

Bu anakart, 4-Pin CPU fan (Sessiz Fan) bağlayıcısı sağlamaktadır. 3-Pin CPU fan bağlamak istiyorsanız, lütfen Pin 1-3'ü kullanın.

ATX Güç Bağlayıcısı (24-pin ATXPWR1) (bkz. s.1, No. 5)

1 13 12 24

Bu anakart, 24-pin ATX güç bağlayıcısı sağlamaktadır.

ATX 12V Güç Bağlayıcısı (4-pin ATX12V1) (bkz. s.1, No. 1)

Lütfen bu konektör için bir ATX 12V güç kaynağı bağlayın.

Kasa Yetkisiz Erişim Bağlantısı (2-pin CI1) (bkz. s.1, No. 14)

Bu anakartın kasa kapağının açılıp açılmadığını tespit eden bir KASA AÇIK özelliği bulunmaktadır. Bu özelliğin kullanılabilmesi için kasa yetkisiz erişim tasarımına sahip bir kasa kullanılmalıdır.

TPM bağlantısı (17-pin TPMS1) (bkz. s.1, No. 18)

GN DGN SE RIRG +3 VSB S_ PWRDWN# GND LA D0 LA D1 +3V LA D2 LA D3 SM B_DATA_MA1 N PC IRST# SM B_CLK_MA1N FR AME GND PC ICK 1

Bu bağlayıcı, anahtarlar, dijital sertifikalar, parolalar ve verileri güvenli bir şekilde saklama özelliği bulunan Güvenilir Plat-form Modülü (TPM) sistemini destekler. TPM sistemleri, aynı zamanda ağ güvenliğinin artırılması, dijital kimliklerin korunması ve platform bütünlüğünün sağlanması da yardımcıdır.
