РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Z270M-ITX/ac ASROCK

Благодарим вас за приобретение надежной системной платы ASRock Z270M-ITX/ac, выпускаемой под постоянным жестким контролем качества компании ASRock. Эта материнская плата обеспечивает великолепную производительность и характеризуется прочной конструкцией в соответствии с требованиями компании ASRock в отношении качества и долговечности.

По причине обновления спецификации на материнскую платформу и программного обеспечения BIOS содержимое настоящей документации может быть изменено без предварительного уведомления. При изменении содержимого настоящего документа его обновленная версия будет доступна на веб-сайте ASRock без предварительного уведомления. При необходимости технической поддержки, связанной с материнской платой, посетите веб-сайт и найдите на нем информацию о модели используемой вами материнской платы. На веб-сайте ASRock также можно найти самый последний перечень поддерживаемых VGA-карт и ЦП. Веб-сайт ASRock http://www.asrock.com.

1.1 Комплект поставки

Системная плата ASRock Z270M-ITX/ac (форм-фактор Mini-ITX)

Краткое руководство по установке платы ASRock Z270M-ITX/ac

Компакт-диск с ПО для платы ASRock Z270M-ITX/ac

2 x кабеля передачи данных Serial ATA (SATA) (приобретаются отдельно)

1 х экран панели с портами ввода-вывода

2 x ASRock WiFi-антенны 2,4/5 ГГц (приобретаются отдельно)

1 x Винт для гнезда М.2 (приобретаются отдельно)

1.2. Технические характеристики

Платформа	Форм-фактор Mini-ITX
ЦП	Поддерживаются процессоры Intel® CoreTM 7/i5/i3/Pentium®/Celeron® (разъем 1151) 7-го и 6-го поколений.Digi Power designСистема питания 6Поддерживается технология Intel® Turbo Boost 2.0Поддержка процессоров Intel® серии К с разблокированным множителемПоддержка полного разгона процессора ASRock BCLK
Чипсет	Intel® Z270
Память	Двухканальная память DDR42 х гнезда DDR4 DIMMПоддерживаются модули небуферизованной памяти DDR4 3733+(OC)*/3600+(OC)/3200(OC)/2933(OC)/2800 (OC)/2400**/2133 без ECC* Тактовая частота памяти 3733+(OC) может быть достигнута, только если установлен один модуль памяти (одноканальная память).* Дополнительная информация представлена в Списке совместимой памяти (Memory Support List ) на веб-сайте ASRock. (http://www.asrock.com/)** ЦП Intel® 7-го поколения поддерживают память DDR4-2400 без разгона; ЦП Intel® 6-го поколения поддерживают память DDR4-2400 посредством разгона.Поддержка модулей памяти ECC UDIMM (работа в режиме, отличном от ECC)Максимальный объем ОЗУ: 32 ГБПоддерживается Intel® Extreme Memory Profile (XMP) 2.0 Гнезда DIMM с золочеными контактами 15мк
Слотрасширения	1 х Слот PCI Express 3.0 x16 (PCIE1:режим x16)* Поддерживаются в качестве загрузочных SSD-диски типа NVMe.1 х вертикальный слот М.2 (ключ Е) с входящим в комплект поставки модулем WiFi-802.11ас (на задней панели ввода-вывода).

Графическая подсистема

*Поддержка выходных сигналов Intel® HD Graphics Built-in Visuals и VGA возможна только при использовании процессоров со встроенными графическими процессорами. Поддерживаемые встроенные технологии визуализации Intel® HD Graphics: Intel® Quick Sync Video с полностью аппаратным кодированием1 в форматах AVC, MVC (S3D) и MPEG-2, Intel® InTru™ 3D, технология Intel® Clear Video HD, Intel® Insider™, Intel® HD Graphics Gen9 LP, DX11.3, DX12 Программно-аппаратное кодирование-декодирование: VP8, HEVC 8b, VP9, HEVC 10b (для ЦП Intel® 7-го поколения) Программно-аппаратное кодирование-декодирование: VP8, HEVC 8b. Кодирование-декодирование с помощью графического процессора и программных средств: VP9, HEVC 10b (для ЦП Intel® 6-го поколения) Максимальный объем общей памяти: 1024 МБ

* Максимальный объем общей памяти зависит от операционной системы. Три видеовыхода: Порт DVI-D и 2 порта HDMI Поддержка работы с тремя мониторами Поддерживается HDMI с максимальным разрешением до 4K × 2K (4096x2160) при частоте обновления 24 Гц (3840x2160 при 30 Гц) Поддержка DVI-D с максимальным разрешением до 1920x1200 при 60 Гц Поддержка Auto Lip Sync, Deep Color (12bpc), xvYCC и HBR (High Bit Rate Audio) по HDMI (необходим HDMI-совместимый монитор) Поддержка функции защиты HDCP через порты DVI-D и HDMI Поддержка воспроизведения в режиме Full HD 1080p Blu-ray (BD) через порты DVI-D и HDMI

Звук

7.1-канальный звук высокой четкости HD Audio с защитой данных (аудиокодек Realtek ALC892)

* Для настройки 7.1-канального звук высокой четкости HD Audio используйте переднюю аудиопанель HD и активируйте функцию многоканального звука в аудиодрайвере. Поддержка Premium Blu-ray Audio Защита от перенапряжения (ASRock Full Spike Protection) Конденсаторы для аудиосистем серии Nichicon Fine Gold

ЛВС	Gigabit Ethernet 10/100/1000 Мбит/с1 x сетевой контроллер Giga PHY Intel® I219V, 1Поддерживается пробуждение по ЛВСМолниезащита и защита от электростатических разрядов (ASRock Full Spike Protection)Поддержка двух ЛВС с функцией группированияПоддерживается Energy E cient Ethernet 802.3azПоддерживается PXE
Беспроводная ЛВС	Модуль WiFi Intel® 802.11ac (бесплатно в комплекте)Поддержка IEEE 802.11a/b/g/n/acПоддержка двух диапазонов (2,4/5 ГГц)Поддержка высокоскоростного беспроводного подключения до 433 Мбит/сПоддержка Bluetooth 4.0 / 3.0 + High speed class II
Порты ввода-вывода на задней панели	2 x антенных порта1 x Порт PS/2 для мыши/клавиатуры1 x Порт DVI-D2 x Порта HDMI2 x Порт USB 2.0 с защитой от электростатического напряжения (ASRock Full Spike Protection)6 x Порт USB 3.0 с защитой от электростатического напряжения (ASRock Full Spike Protection)2 x RJ-45 для ЛВС с СИД (СИД ACT/LINK и СИД SPEED)Разъемы HD Audio: Линейный вход / передние динамики / микрофон
Запоминающие устройства	6 x разъемов SATA3 с пропускной способностью 6,0 Гбит/с, поддержка RAID (RAID 0, RAID 1, RAID 5, RAID 10, технологии Intel Rapid Storage 15 и технологии Intel Smart Response), NCQ, AHCI и «горячего» подключения** Если слот M2_1 занят устройством M.2 типа SATA, интерфейс SATA3_0 будет отключен.1 слот Ultra M.2, поддерживает модуль M.2 SATA3 типа 2230/2242/2260/2280 с пропускной способностью 6,0 Гбит/с и модуль M.2 PCI Express до версии Gen3 x4 (32 Гбит/с)** Поддерживается технология Intel® OptaneTM** Поддерживаются в качестве загрузочных SSD-диски типа NVMe.** Поддерживается комплект ASRock U.2.
Разъемы	1 х колодка ТРМ1 х колодка для датчика вскрытия корпуса1 х разъем для вентилятора на ЦП (4-контактный)* Разъем процессорного вентилятора поддерживаетвентилятор с потребляемым током не более 1 А (12 Вт).1 х разъем для дополнительного корпусного вентилятораили водяной помпы (4-контактный) (смарт-регуляторскорости вентилятора)* Разъем для дополнительного корпусного вентилятора иливодяной помпы автоматически определяет тип используемоговентилятора: 3-контактный или 4-контактный.* Разъем для дополнительного корпусного вентилятора иливодяной помпы поддерживает вентилятор с потребляемымтоком не более 1,5 А (18 Вт).1 х разъем питания ATX (24-контактный)1 х 8-контактный разъем питания 12 B1 х аудиоразъем на передней панели1 х колодка USB 2.0 (2 порта USB 2.0) с защитой отэлектростатических разрядов (ASRock Full SpikeProtection)1 х колодка USB 3.0 (2 порта USB 3.0) с защитой отэлектростатических разрядов (ASRock Full SpikeProtection)
ПараметрыBIOS	AMI UEFI Legal BIOS с поддержкой многоязычногографического интерфейсаПоддерживается SMBIOS 2.7.Регулировка напряжений ЦП, GT_CPU, DRAM, PCH 1,0V
Контрольоборудования	Датчик температуры на процессорном вентиляторе /дополнительном корпусном вентиляторе / водяной помпеТахометр процессорного вентилятора / дополнительногокорпусного вентилятора / водяной помпыБесшумная работа процессорного вентилятора /дополнительного корпусного вентилятора / водянойпомпы (с автоматической регулировкой скоростивращения в зависимости от температуры процессора)Регулировка скорости вращения процессорноговентилятора / дополнительного корпусного вентилятора /водяной помпыДатчик вскрытия корпусаКонтроль напряжений: +12 В, +5 В, +3,3 В, Vcore ЦП

Операционные системы

Microsoft® Windows® 10 64-разрядная (для ЦП Intel® 7-го поколения)

Microsoft® Windows® 10 64-разрядная / 8.1 64-разрядная/ 7 32-разрядная/ 7 64-разрядная (для ЦП Intel® 6-го поколения)

* Для установки OC Windows® 7 потребуется измененный установочный диск с драйверами xHCI, упакованными в файл ISO. Более подробные инструкции представлены на стр. 156. * Подробные сведения об обновлении драйвера для Windows® 10 представлены на веб-сайте ASRock: http://www.asrock.com

Сертификация

Совместимость с ErP/EuP (необходим блок питания, соответствующий стандарту ErP/EuP)

* С дополнительной информацией об изделии можно ознакомиться на веб-сайте: http://www.asrock.com

Следует учитывать, что разгон процессора, включая изменение настроек BIOS, применение технологии Untied Overclocking и использование инструментов разгона независимых производителей, сопряжен с определенным риском. Разгон процессора может снизить стабильность системы или даже привести к повреждению ее компонентов и устройств. Разгон процессора осуществляется пользователем на собственный риск и за собственный счет. Мы не несем ответственность за возможный ущерб, вызванный разгоном процессора.

1.3 Установка перемычек

Установка перемычек показана на рисунке. При установке колпачковой перемычки на контакты перемычка «замкнута». Если колпачковая перемычка на контакты не установлена, перемычка «разомкнута».

Short

Open

Перемычка сброса настроек CMOS

(CLRMOS1)

(См. стр. 1, № 13)

2-pin Jumper

CLRMOS1 используется для удаления данных CMOS. Чтобы сбросить и обнулить параметры системы на настройки по умолчанию, выключите компьютер и извлеките отключите кабель питания от источника питания. Выждите 15 секунд и накидной перемычкой замкните контакты разъема CLRMOS1 на 5 секунд. Не сбрасывайте настройки CMOS сразу после обновления BIOS. При необходимости сбросить настройки CMOS сразу после обновления BIOS сначала перезагрузите систему, а затем выключите компьютер перед сбросом настроек CMOS. Учтите, что пароль, дата, время и профиль пользователя по умолчанию сбрасываются только в том случае, если извлечь батарею CMOS. После сброса настроек CMOS не забудьте снять накидную перемычку.

Сброс настроек CMOS может привести к определению вскрытию корпуса. Чтобы обнулить запись предыдущего определения вскрытия корпуса, используйте параметр Clear Status (Обнулить состояние) BIOS.

1.4 Колодки и разъемы, расположенные на материнской плате

Расположенные на материнской плате колодки и разъемы перемычками НЕ являются. НЕ устанавливайте на эти колодки и разъемы колпачковые перемычки. Установка колпачковых перемычек на эти колодки и разъемы может вызвать неустранимое повреждение материнской платы.

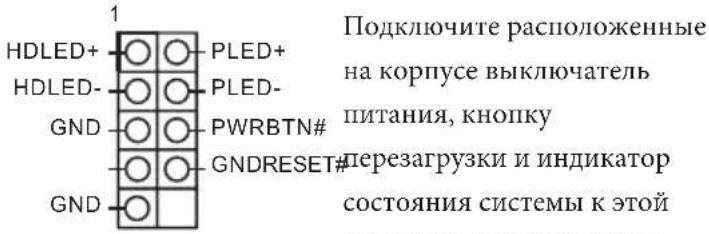

Колодка системной панели (9-контактная, PANEL1) (См. стр. 1, № 11)

1 HDLED+ HDLED- GND GND PLED+ PLED- PWRBTN# GNDRESET# Подключите расположенные на корпусе выключатель питания, кнопку перезагрузки и индикатор состояния системы к этой

Подключите расположенные на корпусе выключатель питания, кнопку

перезагрузки и индикатор состояния системы к этой колодке в соответствии с распределением контактов, приведенным ниже. Перед подключением кабелей определите положительный и отрицательный контакты.

PWRBTN (кнопка питания):

Подключение кнопки питания, расположенной на передней панели корпуса. Можно настроить порядок выключения системы с использованием кнопки питания.

RESET (кнопка перезагрузки):

Подключение кнопки перезагрузки системы, расположенной на передней панели корпуса. Нажмите кнопку перезагрузки, чтобы перезапустить компьютер, если он зависит и нормальный запуск невозможен.

PLED (светодиодный индикатор питания системы):

Подключение индикатора состояния, расположенного на передней панели корпуса. Светодиодный индикатор горит, когда система работает. Когда система находится в режиме ожидания S1/S3, светодиод мигает. Когда система находится в режиме ожидания S4 или выключена (S5), светодиод не горит.

HDLED (светодиодный индикатор работы жесткого диска):

Подключение светодиодного индикатора работы жесткого диска, расположенного на передней панели. Светодиодный индикатор горит, когда жесткий диск выполняет считывание или запись данных.

Передняя панель может быть разной на разных корпусах. В основном передняя панель включает в себя кнопку питания, кнопку перезагрузки, светодиодный индикатор питания, светодиодный индикатор работы жесткого диска, динамик и т. д. При подключении передней панели к этой колодке правильно подключайте провода к контактам.

Разъемы Serial ATA3

(SATA3_0:

См. стр. 1, № 8)

(SATA3_1:

См. стр. 1, № 7)

(SATA3_2:

См. стр. 1, № 10)

(SATA3_3:

См. стр. 1, № 9)

(SATA3_4:

См. стр. 1, № 15)

(SATA3_5:

См. стр. 1, № 16)

Эти шесть разъемов

SATA3 предназначены для подключения кабелей SATA внутренних запоминающих устройств для передачи данных со скоростью до 6,0 Гб/с.

* Если слот M2_1 занят устройством M.2 типа SATA, интерфейс SATA3_0 будет отключен.

Колодка USB 2.0

(9-контактная USB3_4)

(См. стр. 12, № 1)

DUMMY GND P+4 P-4 USB_PWR G G P+3 P-3 USB_PWR 1

На системной плате N D предусмотрена одна колодка USB2.0. Эта колодка USB 2.0 может поддерживать два порта.

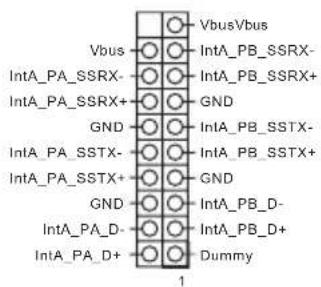

Колодка USB 3.0

(19-контактная

USB3_6_7)

(См. стр. 6, № 1)

VbusVbus IntA_PB_SSRX- IntA_PB_SSRX+ GND GND IntA_PB_SSTX- IntA_PB_SSTX+ GND GND IntA_PB_D- IntA_PB_D+ Dummy 1

Кроме шести портов USB 3.0 на панели ввода-вывода на системной плате также имеется одна колодка. Эта колодка USB 3.0 может поддерживать два порта.

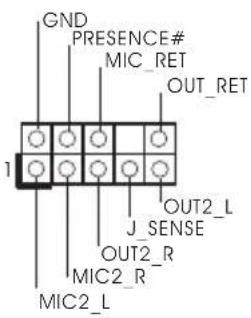

Аудиоколодка передней панели

(9-контактная, HD_ AUDIO1)

(См. стр. 19, № 1)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_L JOUT2_R MIC2_R MIC2_L

Эта колодка предназначена для подключения аудиоустройств к передней аудиопанели.

1. Лудиосистема высокого разрешения поддерживает функцию распознавания разъема, но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу сигналов НДА. Инструкции по установке системы см. в этом руководстве и руководстве на корпус.
2. При использовании аудиопанели АС'97 подключите ее к аудиоколодке передней панели, как указано далее:

A. Подключите Mic_IN (MIC) к MIC2_L.
B. Подключите Audio_R (RIN) κ OUT2_R, Audio_L (LIN) κ OUT2_L.
С. Подключите провод заземления (GND) к контакту заземления (GND).
D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого разрешения. При использовании аудиопанели АС'97 их подключать не нужно.
E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic панели управления Realtek и отрегулируйте параметр Recording Volume (Громкость записи).

Колодка динамика корпуса

(4-контактная, SPEAKER1)

(См. стр. 1, № 17)

Предназначена для подключения динамика корпуса.

Разъем для корпусного вентилятора и вентилятора водяной помпы.

(4-контактный

CHA_FAN1/W_PUMP)

(См. стр. 1, № 2)

GND FAN_VOLTAGE CHA_FAN_SPEED FAN_SPEED_CONTROL

Предназначены для подключения кабелей разъемов вентиляторов и подключения черного провода к заземлению.

Разъем вентилятора охлаждения процессора (4-контактный, CPU_FAN1) (См. стр. 1, № 3)

Разъем питания ATX (24-контактный, ATXPWR1) (См. стр. 5, № 1)

Разъем питания ATX 12 B (4-контактный, ATX12V1) (См. стр. 1, № 1)

Колодка для датчика вскрытия корпуса (2-контактная, С11) (См. стр. 14, № 1)

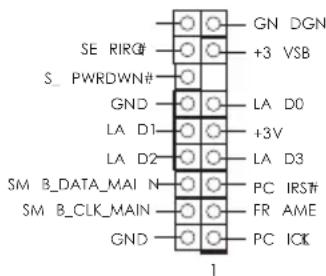

Колодка ТРМ (17-контактная, TPMS1) (См. стр. 18, № 1)

GN DGN SE RIRQ# +3 VSB S_ PWRDWN# GND LA D0 LA D1 +3V LA D2 LA D3 SM B_DATA_MAIN PC IRS# SM B_CLK_MAIN FR AME GND PC ICK 1

Эта материнская плата снабжена 4-контактным разъемом для малошумящего вентилятора ЦП. Если вы собираетесь подключить 3-контактный вентилятор охлаждения процессора, подключайте его к контактам 1-3.

Эта материнская плата снабжена 24-контактным разъемом питания АТХ.

К данному разъему подключается источник питания ATX 12 В.

Эта материнская плата поддерживает технологию определения вскрытия корпуса по снятию верхней части корпуса. Для этой технологии необходим корпус с функцией определения вскрытия.

Этот разъем обеспечивает поддержку системы Trusted Platform Module (TPM), которая способна обеспечить надежное хранение ключей, цифровых сертификатов, паролей и данных. Система ТРМ также повышает уровень сетевой безопасности, защищает цифровые идентификаторы и обеспечивает целостность платформы.
