BEDIENUNGSANLEITUNG Z270M-ITX/ac ASROCK

Vielen Dank, dass Sie sich für das Z270M-ITX/ac von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt.

Da die technischen Daten des Motherboards sowie die BIOS-Software aktualisiert werden können, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls diese Dokumentation irgendwelchen Änderungen unterliegt, wird die aktualisierte Version ohne weitere Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technische Hilfe in Bezug auf dieses Motherboard benötigen, erhalten Sie auf unserer Webseite spezifischen Informationen über das von Ihnen verwendete Modell. Auch finden Sie eine aktuelle Liste unterstützter VGA-Karten und Prozessoren auf der ASRock-Webseite: ASRock-Website http://www.asrock.com.

1.1 Lieferumfang

ASRock Z270M-ITX/ac - Motherboard (Mini-ITX-Formfaktor)

ASRock Z270M-ITX/ac - Schnellinstallationsanleitung

1 x E/A-Blendenabschirmung

2 x ASRock-WiFi-2,4/5-GHz-Antennen (optional)

1 x Schraube für M.2-Sockel (optional)

1.2 Technische Daten

Plattform	Mini-ITX-Formfaktor
Prozessor	Unterstützt Intel®-CoreTM-i7/i5/i3/Pentium®/Celeron®-Prozessoren der 7. und 6. Generation (Sockeö 1151)Digi Power design6-LeistungsphasendesignUnterstützt Intel® Turbo Boost 2.0-TechnologieUnterstützt CPUs mit freiem Multiplikator der Intel® K-SerieUnterstützt ASRock BCLK-Übertaktung (voller Bereich)
Chipsatz	Intel® Z270
Speicher	Dualkanal-DDR4-Speichertechnologie2 x DDR4-DIMM-SteckplätzeUnterstütze ungepufferten DDR4-3733+(OC)*/3600+(OC)/3200(OC)/2933(OC)/2800(OC)/2400**/2133-Non-ECC-Speicher* Speicherfrequenz von 3733+(OC) kann nur erzielt werden, wenn ein einzelnes Speichermodul installiert ist (Einzelkanalspeicher).* Weitere Informationen finden Sie in der Speicherkompatibilitätsliste auf der ASRock-Webseite.(http://www.asrock.com/)** Intel®-Prozessor der 7. Generation unterstützt standardmäßig DDR4 2400; Intel®-Prozessor der 6. Generation unterstützt mittels Übertaktung DDR4 2400.Unterstützt ECC-UDIMM-Speichermodule (Betrieb im non-ECC-Modus)Systemspeicher, max. Kapazität: 32 GBUnterstützt Intel® Extreme Memory Profile (XMP) 2.015-μ-Goldkontakt in DIMM-Steckplätze
Erweiterungssteckplatz	1 x PCI-Express 3.0-x16-Steckplatz (PCIE1:x16-Modus)* Unterstützt NVMe-SSD als Bootplatte1 x vertikaler M.2-Sockel (Key E) mit dem mitgelieferten 802.11ac-WLAN-Modul (an den rückseitigen I/O).

Grafikkarte

* Integrierte Intel® HD Graphics-Visualisierung und VGA-Ausgänge können nur mit Prozessoren unterstützt werden, die GPU-integriert sind.

Unterstützt integrierte Intel ^® HD Graphics-Visualisierung: Intel ^®

Quick Sync Video mit AVC, MVC (S3D) und MPEG-2 Full HW

Encode1, Intel ^® InTru ^TM 3D, Intel ^® Clear Video HD Technology, Intel ^® Insider ^TM , Intel ^® HD Graphics

Gen9 LP, DX11.3, DX12

HWA encodieren/decodieren: VP8, HEVC 8b, VP9, HEVC 10b

(bei Intel ^* -Prozessor der 7. Generation)

HWA encodieren/decodieren: VP8, HEVC 8b; GPU/SW

encodieren/decodieren: VP9, HEVC 10b (bei Intel®-Prozessor der 6. Generation)

Max. geteilter Speicher: 1024 MB

* Die Größe des maximalen Freigabespeichers kann je nach Betriebssystem variieren.

Drei Grafikkarten-Ausgangsoptionen: DVI-D-Port und

2 x HDMI-Port

Unterstützt drei Monitore

Unterstützt HDMI mit maximaler Auflösung von 4K x 2K (4096

x 2160) bei 24 Hz / (3840 x 2160) bei 30 Hz

Unterstützt DVI-D mit maximaler Auflösung von 1920 x 1200

bei 60 Hz

Unterstützt Auto-Lippensynchronizität, hohe Farbtiefe (12 bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit

HDMI-Port(konformer HDMI-Monitor erforderlich)

Unterstützt HDCP mit DVI-D- und HDMI-Ports

Unterstützt Blu-ray- (BD) Wiedergabe (Full HD/1080p) mit

DVI-D- und HDMI-Ports

Audio

7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek

ALC892-Audiocodec)

* Zur Konfiguration von 7.1-Kanal-HD-Audio müssen Sie ein HD-Frontblenden-Audiomodul nutzen und den Mehrkanalton über den Audiotreiber aktivieren.

Erstklassige Blu-ray-Audiounterstützung

Unterstützt Überspannungsschutz (ASRock Full Spike Protection)

Nichicon-Audiokappen der Fine Gold-Serie

LAN	Gigabit LAN 10/100/1000 Mb/sUnterstützt Wake-On-LANUnterstützt Blitzschutz/Schutz gegen elektrostatischeEntladung (ASRock Full Spike Protection)Unterstützt duales LAN mit TeamingUnterstützt energieeffizientes Ethernet 802.3azUnterstützt PXE
Wireless LAN	Intel®-802.11ac-WLAN-Modul (ohne Zusatzkosten)Unterstützt IEEE 802.11a/b/g/n/acUnterstützt Dualband (2,4/5 GHz)Unterstützt drahtlose Hochgeschwindigkeitsverbindungen bis 433 Mb/sUnterstützt Bluetooth 4.0 / 3.0 + High-Speed, Klasse II
Rückblende,E/A	2 x Antennenanschluss1 x PS/2-Maus-/Tastaturanschluss1 x DVI-D-Port2 x HDMI-Port2 x USB 2.0-Ports (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))6 x USB 3.0-Ports (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))2 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED)HD-Audioanschlüsse: Line-in / Vorderer Lautsprecher / Mikrofon
Speicher	6 x SATA-III-6,0-Gb/s-Abschluss, unterstützt RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 15 und Intel Smart Response Technology), NCQ, AHCI und Hot-Plugging** Wenn M2_1 durch ein SATA-Typ-M.2-Gerät belegt ist, wird SATA3_0 deaktiviert.1 x Ultra-M.2-Sockel, unterstützt 2230-/2242-/2260-/2280-M.2-SATA-III-6,0-Gb/s-Modul und M.2-PCI-Express-Modul bis Gen3 x 4 (32 Gb/s)**Unterstützt Intel® OptaneTM-Technologie** Unterstützt NVMe-SSD als Bootplatte** Unterstützt ASRock U.2-Kit

Anschluss

1 x TPM-Stiftleiste

1 x Gehäuseeingriff-Stiftleiste

1 x CPU-Lüfteranschluss (4-polig)

* Der CPU-Lüfteranschluss unterstützt einen CPU-Lüfter mit einer maximalen Lüfterleistung von 1 A (12 W).

1 x Anschluss für Optionales-Gehäuse-/Wasserpumpenlüfter (4-polig) (intelligente Lüftergeschwindigkeitssteuerung)

* Der Optionales-Gehäuse-/Wasserpumpenlüfter kann automatisch erkennen, ob ein 3- oder 4-poliger Lüfter verwendet wird.

* Der Optionales-Gehäuse-/Wasserpumpenlüfter unterstützt einen Wasserkühlerlüfter mit einer maximalen Lüfterleistung von 1,5 A (18 W).

1 x 24-poliger ATX-Netzanschluss

1 x 8-poliger 12-V-Netzanschluss

1 x Audioanschluss an Frontblende

1 x USB-2.0-Stiftleiste (unterstützt 2 USB-2.0-Ports) (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))

1 x USB-3.0-Stiftleiste (unterstützt 2 USB-3.0-Ports) (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))

BIOS-Funk- tion

AMI-UEFI-Legal-BIOS mit Unterstützung

mehrsprachiger grafischer Benutzerschnittstellen

SMBIOS 2.7-Unterstützung

Mehrfachspannungsanpassung

Hard- wareüberwa- chung

CPU- / Optionales-Gehäuse-/Wasserpumpen-

Temperaturerkennung

CPU- / Optionales-Gehäuse-/Wasserpumpen-Lüftertachometer Lautloser CPU-/Optionales-Gehäuse-/Wasserpumpenlüfter (automatische Anpassung der Gehäuselüftergeschwindigkeit durch CPU-Temperatur)

CPU-/Optionales-Gehäuse-/Wasserpumpenlüfter-

Mehrfachgeschwindigkeitssteuerung

Gehäuse-offen-Erkennung

Spannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore

Betriebssystem

Microsoft ^® Windows ^® 10, 64 Bit (nur bei Intel ^® -Prozessor der 7. Generation)

Microsoft ^® Windows ^® 10, 64 Bit / 8.1, 64 Bit / 7, 32 Bit / 7, 64 Bit (nur bei Intel ^® -Prozessor der 6. Generation)

* Zur Installation des Windows® 7-Betriebssystems wird ein modifiziertes Installationslaufwerk mit xHCI-Treibern in der ISO-Datei benötigt. Detaillierte Anweisungen finden Sie auf Seite 156.

* Einzelheiten zum aktualisierten Windows® 10-Treiber entnehmen Sie bitte der ASRock-Webseite: http://www.asrock.com

Zertifizierungen

FCC, CE, WHQL, RCM, BSMI ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)

* Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com

Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und Geräte Ihres Systems beschädigen. Sie sollte auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verursacht wurden.

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“.

Short

Open

CMOS-löschen-Jumper (CLRMOS1)

(siehe S. 1, Nr. 13)

2-pin Jumper

CLRMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computer bitte ab und ziehen das Netzkabel aus der Steckdose. Warten Sie 15 Sekunde, schließen Sie dann die Kontakte an CLRMOS1 5 Sekunden lang mit einer Jumper-Kappe kurz. Löschen Sie den CMOS jedoch nicht direkt nach der BIOS-Aktualisierung. Falls Sie den CMOS direkt nach Abschluss der BIOS-Aktualisierung löschen müssen, starten Sie das System zunächst; fahren Sie es dann vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Zeit und Benutzerstandardprofil nur gelöscht werden, wenn die CMOS-Batterie entfernt wird. Bitte denken Sie daran, die Jumper-Kappe nach der CMOS-Löschung zu entfernen.

Falls Sie den CMOS löschen, wird möglicherweise ein Gehäuseeingriff erkannt. Bitte passen Sie die BIOS-Option „Status löschen“ zur Löschung der Aufzeichnung des vorherigen Gehäuseeingriffstatus an.

1.4 Integrierte Stiftleisten und Anschlüsse

Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen.

Systemblende-Stiftleiste (9-polig, PANEL1) (siehe S. 1, Nr. 11)

1 HDLED+ HDLED- GND GND PLED+ PLED- PWRBTN# GNDRESET# Verbinden Sie Netzschalter, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stiftleiste. Beachten Sie vor Anschließen der Kabel die positiven und negativen Kontakte.

PWRBTN (Ein-/Austaste):

Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung Ihres Systems über die Ein-/Austaste konfigurieren.

RESET (Reset-Taste):

Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt.

PLED (Systembetriebs-LED):

Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System läuft. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand befindet. Die LED ist aus, wenn sich das System im S4-Ruhezustand befindet oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):

Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt.

Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED, Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stiftleiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind.

Diese sechs SATA-III-Anschlüsse unterstützen SATA-Datenkabel für interne Speichergeräte mit einer Datenübertragungsgeschwindigkeit bis 6,0 Gb/s.

* Wenn M2_1 durch ein SATA-Typ-M.2-Gerät belegt ist, wird SATA3_0 deaktiviert.

USB 2.0-Stiftleiste

(USB_3_4, 9-polig)

(siehe S. 1, Nr. 12)

DUMMY GND P+4 P-4 USB_PWR G P+3 P-3 USB_PWR 1

Es gibt eine USB-2.0-Stiftleiste an diesem Motherboard. Diese USB 2.0-Stiftleiste unterstützt zwei Ports.

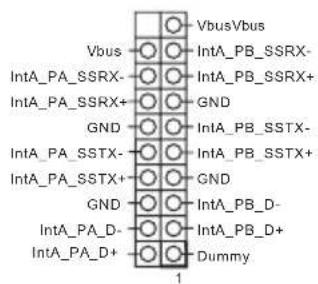

USB 3.0-Stiftleiste

(19-polig, USB3_6_7)

(siehe S. 1, Nr. 6)

VbusVbus IntA_PB_SSRX- IntA_PB_SSRX+ GND GND IntA_PB_SSTX- IntA_PB_SSTX+ GND GND IntA_PB_D- IntA_PB_D+ Dummy 1

Neben sechs USB 3.0-Ports an der E/A-Blende befindet sich eine Stiftleiste an diesem Motherboard. Diese USB 3.0-Stiftleiste unterstützt zwei Ports.

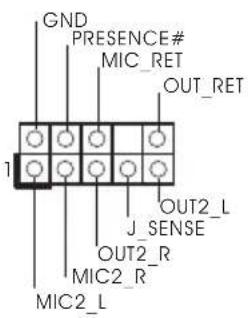

Audiostiftleiste

(Frontblende)

(9-polig, HD_AUDIO1)

(siehe S. 1, Nr. 19)

GND PRESENCE# MIC_RET OUT_RET J_SENSE OUT2_L JOUT2_R MIC2_R MIC2_L

Diese Stiftleiste dient dem

Anschließen von Audiogeräten an der Frontblende.

1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.
2. Bei Nutzung eines AC'97-Audiopanels dieses bitte anhand folgender Schritte an der Audiostiftleiste der Frontblende installieren:

A. Mic_IN (Mikrofon) mit MIC2_L verbinden.
B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.
C. Erde (GND) mit Erde (GND) verbinden.
D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie nicht für das AC'97-Audiopanel verbinden.
E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes Mikrofon)“

Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnahmelautstärke)“ an.

Gehäuselautsprecher- stiftleiste

(4-polig, SPEAKER1)

(siehe S. 1, Nr. 17)

Bitte verbinden Sie den

Gehäuselautsprecher mit dieser

Stiftleiste.

Anschluss für Gehäuselüfter / Wasserpumpenlüfter

(4-polig, CHA_FAN1/W_PUMP)

(siehe S. 1, Nr. 2)

GND FAN_VOLTAGE CHA_FAN_SPEED FAN_SPEED_CONTROL

Bitte verbinden Sie die

Lüfterkabel mit den

Lüfteranschlüssen; der

schwarze Draht gehört zum

Erdungskontakt.

CPU-Lüfteranschluss (4-polig, CPU_FAN1) (siehe S. 1, Nr. 3)

Dieses Motherboard bietet einen 4-poligen CPU-Lüfteranschluss (lautloser Lüfter). Falls Sie einen 3-poligen CPU-Lüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.

ATX-Netzanschluss (24-polig, ATXPWR1) (siehe S. 1, Nr. 5)

Dieses Motherboard bietet einen 24-poligen ATX-Netzanschluss.

ATX-12-V-Netzanschluss (4-polig, ATX12V1) (siehe S. 1, Nr. 1)

An diesen Anschluss schließen Sie ein ATX-12 V-Netzteil an.

Gehäuseeingriff-Stiftleiste (2-polig, CI1) (siehe S. 1, Nr. 14)

Dieses Motherboard unterstützt die Gehäuse-offen-Erkennung, die erkennt, wenn die Gehäuseabdeckung entfernt wurde. Diese Funktion setzt ein Gehäuse mit Gehäuseeingrifferkennungsdesign voraus.

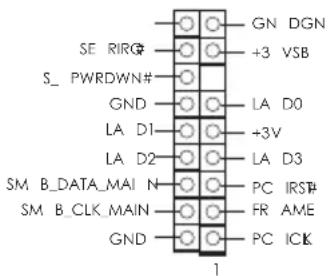

TPM-Stiftleiste (17-polig, TPMS1) (siehe S. 1, Nr. 18)

GN DGN SE RIRQ+3 VSB S_ PWRDWN# GND LA D0 LA D1+3V LA D2 LA D3 SM B_DATA_MAIN PC IRST# SM B_CLK_MAIN FR AME GND PC ICK 1

Dieser Anschluss unterstützt das ^1 Trusted Platform Module- (TPM) System, das Schlüssel, digitale Zertifikate, Kennwörter und Daten sicher aufbewahren kann. Ein TPM-System hilft zudem bei der Stärkung der Netzwerksicherheit, schützt digitale Identitäten und gewährleistet die Plattformintegrität.
