Ürün Tipi	Entegre davlumbazlı ocak (merkezi emiş)
Marka	Junker
Model	JV28DT16
Kategori	Ocak (pişirme yüzeyi)
Net ağırlık	Yaklaşık 25 kg
Tezgah maksimum yükü	Yaklaşık 60 kg
Elektrik bağlantısı	Konfigürasyona göre 1 N, 2 N, 3 N veya 2 L/2 N bağlantı
Koruma sınıfı	Sınıf 1 (koruyucu iletkenli)
Çalışma modları	Dış tahliye veya hava devridaimi (filtreli)
Önerilen kanal çapı	150 mm (iç kesit ~177 cm²)
Sağlanan filtreler	Yağ filtresi, akustik filtre (tahliye modu) veya koku önleyici filtre (devridaim modu)
Filtre bakımı	Yağ filtresi yıkanabilir, koku önleyici ve akustik filtreler değiştirilebilir
Arka duvar güvenlik mesafesi	Optimum performans için 50 mm
Elektronik implantlara minimum mesafe	10 cm (kalıcı mıknatısların varlığı)
Mobilyanın ısı dayanımı	90 °C'ye kadar
Devridaimde minimum hava çıkış kesiti	Süpürgelikte yaklaşık 400 cm²
Garanti	Garanti yalnızca uygun kurulum durumunda geçerlidir
Satış sonrası servis	Yedek parçalar mevcuttur (filtreler, kanallar, güç kabloları)

Sık sorulan sorular - JV28DT16 Junker

Entegre davlumbazın çalışma modları nelerdir?

Davlumbaz dış tahliye modunda (havanın dışarı atılması) veya hava devridaim modunda (filtreleme ve odaya geri gönderme) çalışabilir. Devridaim modu, koku önleyici filtreler ve bir difüzör takılmasını gerektirir.

Kurulum sırasında hangi güvenlik mesafelerine uymalıyım?

Optimum performans için mobilyanın arka duvarı ile duvar arasında en az 50 mm mesafe bırakın. Elektronik implant taşıyan kişiler için kalıcı mıknatıslar nedeniyle en az 10 cm mesafe bırakın.

Cihaz hava devridaim modunda nasıl kurulur?

Koku önleyici filtreyi, difüzörü ve devridaim kullanımı için bacaları kullanın. Contayı düz kanal dirseğine takın, çıkış açıklığına yerleştirin, ardından boru elemanlarını bağlayın. Mobilyanın süpürgeliğinde en az 400 cm² bir hava çıkışı oluşturun.

Cihazı bir yanmalı ocakla (şömine, soba) kullanabilir miyim?

Evet, ancak yalnızca hava girişi 4 Pa'dan yüksek bir basınç düşüşünü önleyecek kadar yeterliyse. Dış tahliye modunda, yanmalı bir ocakla eşzamanlı kullanım, kapatılamayan hava açıklıkları veya bir duvar kutusu gerektirir. Yetkili bir baca temizleyicisine danışın.

Filtreler nasıl temizlenir veya değiştirilir?

Yağ filtresi yıkanabilir (bulaşık makinesinde veya elde). Koku önleyici filtreler (devridaim modu) ve akustik filtreler (tahliye modu) değiştirilebilir. Takarken hava akış yönüne dikkat edin.

Cihazın boyutları nedir?

Tam boyutlar kurulum şemalarında verilmiştir (kılavuzun Şekil 3'ü). Cihazın ağırlığı yaklaşık 25 kg'dır. Tezgah yaklaşık 60 kg yükü kaldırabilmelidir.

Elektrik bağlantısı nasıl yapılır?

Bağlantı yetkili bir elektrikçi tarafından yapılmalıdır. Konfigürasyonunuza göre şemaları izleyin (1 N, 2 N, 3 N veya 2 L/2 N). Yalnızca sağlanan kabloyu kullanın ve renk kodlarına uyun (BN: kahverengi, BU: mavi, GN/YE: sarı/yeşil, BK: siyah, GY: gri).

Ekranda bir hata gösteriliyorsa (örn: 0400 EBSBume) ne yapmalıyım?

Bu mesaj bir elektrik bağlantı hatasını belirtir. Gücü kesin ve kılavuzdaki şemalara göre cihaz tarafındaki ve bina tarafındaki bağlantıyı kontrol edin. Sorun devam ederse satış sonrası servise başvurun.

Cihazı bir çekmecenin üzerine kurabilir miyim?

Evet, ancak taşma haznesinin çıkarılması için minimum mesafelere uyun (kılavuzun Şekil 11 ve 12'sine bakın). Çekmecenin maksimum yüksekliğini aşan hiçbir nesne koymayın.

Tahliye modundan devridaim moduna nasıl geçilir?

Elektronik kontrolün temel ayarlarını değiştirmelisiniz (kullanım kılavuzunun 'Temel Ayarlar' bölümüne bakın). Ayrıca akustik filtreleri koku önleyici filtrelerle değiştirin ve difüzörü takın.

KULLANIM KILAVUZU JV28DT16 Junker

Klargjøre tilkoblingskontakten

1. Løsne skruen.

$$ \rightarrow \text { Fig. } \boxed {1 6} $$

1. Løft opp slangeklemmen med en skrutrekker.

$$ \rightarrow \text { Fig. } 1 7 $$

1. Løsne slangeklemmen.

$$ \rightarrow \text { Fig. } \boxed {1 8} $$

Ambalajından çıkardıktan sonra tüm parçalarda nakliyeden kaynaklanan hasarlar olup olmadığını ve parçaların eksiksiz olup olmadığını kontrol edin.

$$ \rightarrow \text { Sek. } 1 $$

Montaj Videosu QR Kodu

Burada montaj videosu QR kodunu bulabilirsiniz.

$$ \rightarrow \mathfrak {S e k}. 2 $$

Cihaz boyutları

Burada cihazın ölçülerini bulabilirsiniz

$$ \rightarrow \text { Sek. } 3 $$

Düz kanal dirsekleri için montaj ölçüleri

Burada düz kanal dirsekleri için montaj ölçülerine ilişkin bir genel bakış bulabilirsiniz.

Yândan görünüm:

$$ \rightarrow \text { Sek. } 4, \rightarrow \text { Sek. } 5, \rightarrow \text { Sek. } 6 $$

Önden görünüm:

Burada çeşitli kurulum varyantlarına ilişkin bir genel bakış bulabilirsiniz.

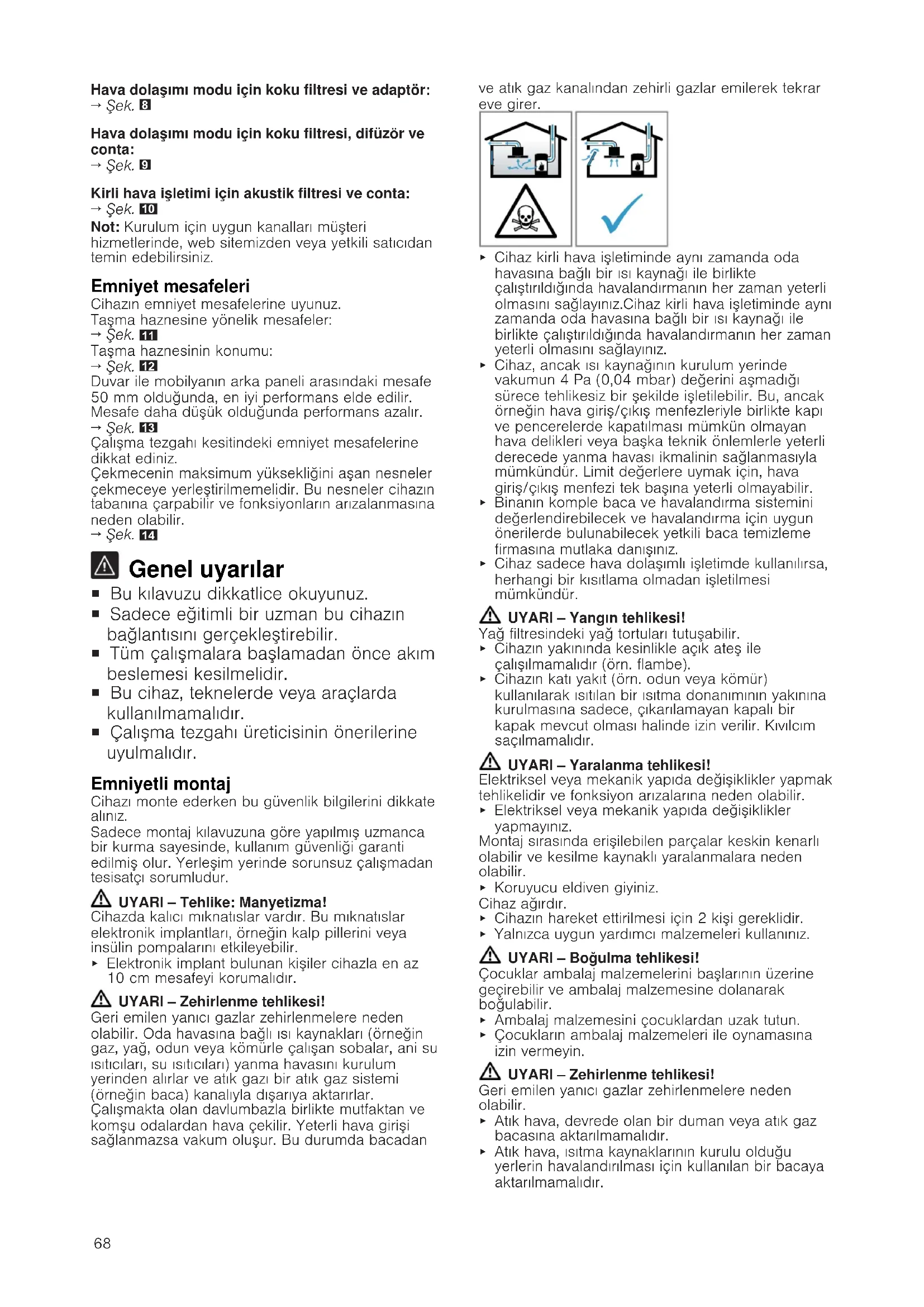

Hava dolaşımı modu için koku filtresi ve adaptör: → Şek. 8

Hava dolaşımı modu için koku filtresi, difüzör ve conta:

→ Sek. 9

Kirli hava işletimi için akustik filtresi ve conta:

→ Sek. 10

Not: Kurulum için uygun kanalları müşteri hizmetlerinde, web sitemizden veya yetkili satıcıdan temin edebilirsiniz.

Emniyet mesafeleri

Cihazın emniyet mesafelerine uyunuz.

Taşma haznesine yönelik mesafeler:

→Şek. 11

Taşma haznesinin konumu:

→ Sek. 12

Duvar ile mobilyanın arka paneli arasındaki mesafe 50 mm olduğunda, en iyi performans elde edilir. Mesafe daha düşük olduğunda performans azalır.

→ Sek. 13

Çalışma tezgahı kesitindeki emniyet mesafelerine dikkat ediniz.

Çekmecenin maksimum yüksekliğini aşan nesneler çekmeceye yerleştirilmemelidir. Bu nesneler cihazın tabanına çarpabilir ve fonksiyonların arızalanmasına neden olabilir.

→ Şek. 14

Genel uyarılar

■ Bu kılavuzu dikkatlice okuyunuz.
■ Sadece eğitimli bir uzman bu cihazın bağlantısını gerckleştirebilir.
- Tüm çalışmalara başlamadan önce akım beslemesi kesilmelidir.
■ Bu cihaz, teknelerde veya araçlarda kullanılmamalıdır.
- Çalışma tezgahı üreticisinin önerilerine uyulmalıdır.

Emniyetli montaj

Cihazı monte ederken bu güvenlik bilgilerini dikkate alınız.

Sadece montaj kılavuzuna göre yapılmış uzmanca bir kurma sayesinde, kullanım güvenliği garanti edilmiş olur. Yerleşim yerinde sorunsuz çalışmadan tesisatçı sorumludur.

UYARI – Tehlike: Manyetizma!

Cihazda kalıcı miknatislar vardır. Bu miknatislar elektronik implantları, örneğin kalp pillerini veya insulin pompalarını etkileyebilir.

- Elektronik implant bulunan kişiler cihazla en az 10 cm mesafeyi korumalıdır.

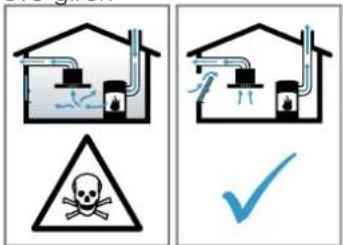

UYARI – Zehirlenme tehlikesi!

Geri emilen yanıcı gazlar zehirlenmelere neden olabilir. Oda havasına bağlı ısı kaynakları (örneğin gaz, yağ, odun veya kömürle çalışan sobalar, ani su ıstıcıları, su ıstıcıları) yanma havasını kurulum yerinden alırlar ve atık gazı bir atık gaz sistemi (örneğin baca) kanaliyla dışarıya aktarırlar. Çalışmakta olan davlumbazla birlikte mutfaktan ve komşu odalardan hava çekilir. Yeterli hava girişi sağlanmazsa vakum oluşur. Bu durumda bacadan

ve atık gaz kanalından zehirli gazlar emilerek tekrar eve girer.

• Cihaz kirli hava işletiminde aynı zamanda oda havasına bağlı bir ısı kaynağı ile birlikte çalıştırıldığında havalandırmanın her zaman yeterli olmasını sağlayınız. Cihaz kirli hava işletiminde aynı zamanda oda havasına bağlı bir ısı kaynağı ile birlikte çalıştırıldığında havalandırmanın her zaman yeterli olmasını sağlayınız.
• Cihaz, ancak ısı kaynağının kurulum yerinde vakumun 4 Pa (0,04 mbar) değerini aşmadığı sürece tehlikesiz bir şekilde işletilebilir. Bu, ancak örneğin hava giriş/çıkış menfezleriyle birlikte kapı ve pencerelerde kapatılması mümkün olmayan hava delikleri veya başka teknik önlemlerle yeterli derecede yanma havası ikmalinin sağlanmasıyla mümkündür. Limit değerlere uymak için, hava giriş/çıkış menfezi tek başına yeterli olmayabilir.
• Binanın komple baca ve havalandırma sistemini değerlendirebilecek ve havalandırma için uygun önerilerde bulunabilecek yetkili baca temizleme firmasına mutlaka danışınız.
• Cihaz sadece hava dolâşımlı işletimde kullanılırsa, herhangi bir kısıtlama olmadan işletilmesi mümkündür.

UYARI – Yangın tehlikesi!

Yağ filtresindeki yağ tortuları tutuşabilir.

• Cihazın yakınında kesinlikle açık ateş ile çalışılmamalıdır (örn. flambe).
• Ćihazın katı yakıt (örn. odun veya kömür) kullanılarak ısıtılan bir ısıtma donanımının yakınına kurulmasına sadece, çıkarılamayan kapalı bir kapak mevcut olması halinde izin verilir. Kıvılcım saçılmamalıdır.

UYARI – Yaralanma tehlikesi!

Elektriksel veya mekanik yapıda değişiklikler yapmak tehlikelidir ve fonksiyon arızalarına neden olabilir.

- Elektriksel veya mekanik yapıda değişiklikler yapmayınız.

Montaj sırasında erişilebilen parçalar keskin kenarlı olabilir ve kesilme kaynaklı yaralanmalara neden olabilir.

• Koruyucu eldiven giyiniz.
  Cihaz ağırdır.
• Cihazın hareket ettirilmesi için 2 kişi gereklidir.
• Yalnızca uygun yardımcı malzemeleri kullanınız.

⚠️ UYARI – Boğulma tehlikesi!

Çocuklar ambalaj malzemelerini başlarının üzerine geçirebilir ve ambalaj malzemesine dolanarak boğulabilir.

• Ambalaj malzemesini çocuklardan uzak tutun.
• Çocukların ambalaj malzemeleri ile oynamasına izin vermeyin.

UYARI – Zehirlenme tehlikesi!

Geri emilen yanıcı gazlar zehirlenmelere neden olabilir.

• Atık hava, devrede olan bir duman veya atık gaz bacasına aktarılmamalıdır.

• Atık hava, ısıtma kaynaklarının kurulu olduğu yerlerin havalandırılması için kullanılan bir bacaya aktarılmamalıdır.

• Atık havanın devrede olmayan bir duman veya atık gaz bacasına aktarılması isteniyorsa yetkili baca temizleme ustasının iznini almanız gerekir.
  Geri emilen yanıcı gazlar zehirlenmelere neden olabilir.
  Aspiratör oda havasına bağlı bir ısı kaynağı ile birlikte kurulduğunda, aspiratörün elektrik beslemesine uygun bir emniyet şalteri takılmalıdır.

Elektrik bağlantısına ilişkin bilgiler

Cihazın elektrik bağlantısının güvenli şekilde sağlanması için bu bilgileri dikkate alınız.

UYARI – Elektrik çarpması tehlikesi!

Cihazın elektrik şebekesinden ayrılması her zaman mümkün olmalıdır. Cihaz sadece kurallara uygun olarak monte edilmiş prize takılmalıdır.

• Sabit döşenen elektrik tesisatına aşırı gerilimden koruma kategorisi III koşullarına ve kurulum yönetmeliklerine uygun olarak çok kutuplu bir kesme tertibatı takılmalıdır.
  ▶ Sabit elektrik tesisatının sadece bir elektrik teknisyeni tarafından gerçekleştirmesi gerekir. Güç kaynağının akım devresine kaçak akım koruma şalteri (RCD) montajı yapmanızı öneririz.
  ■ Bağlantı kablosu katlanmamalı veya sıkıştırılmamalı ve keskin cisimlerden uzak tutulmalıdır.
  ■ Bağlantı kablosu, sıcak cihaz gövdelerine temas etmeyecek şekilde döşenmelidir.
  ■ Sadece cihazla teslim edilen veya teknik müşteri hizmetlerinden tedarik edilen bağlantı kablosu kullanılmalıdır.
  ■ Bu cihaz, AB parazitlenme giderme yönetmeliklerine uygundur.
  ■ Cihaz koruma sınıfı 1'e aittir. Bu nedenle yalnızca topraklama kablosu bağlantısı kullanılmalıdır.
  ■ Hatalı bir elektrik tesisatından kaynaklanan işletme arızaları veya olası hasarlarda üretici hiçbir şekilde sorumluluk kabul etmez.

Elektrik bağlantısının hazırlanması

Gereklilik: Yalnızca ilgili eğitimi almış müşteri hizmetleri personeli, cihazın iç kısmındaki çalışmaları yapabilir veya güç kablosunu değiştirebilir.

1. Elektrik bağlantısına yönelik bilgileri dikkate alınız. Hatalı montaj, yanlış kurulum veya bağlantı durumunda garanti geçersizdir.
2. Daha uzun bir güç kablosu gerekiyorsa, müşteri hizmetlerine başvurunuz. Bağlantı kabloları 2,20 m uzunluğa kadar mevcuttur.
3. Ön montajlı kablosu olmayan cihazlarda elektrik kablosunu prize takınız.

Prizin açılması

• Prizin kapağını bir tornavida yardımıyla kaldırınız.

$$ \rightarrow \mathfrak {S e k}. \tag {15} $$

Prizin hazırlanması

1. Civatayı gevşetiniz.
2. Hortum kelepçesini kaldırmak için bir tornavida kullanınız.
3. Hortum kelepçesini gevşetiniz.

$$ \rightarrow \text { Sek. } 1 6 $$

$$ \rightarrow \text { Sek. } 1 7 $$

$$ \rightarrow \text { Sek. } 1 8 $$

Kablonun prize takılması

1. 3 N'de, kabloyu prize aşağıdaki şekilde gösterildiği gibi bağlayınız.

$$ \rightarrow \text { Sek. } 1 9 $$

1. 2 N'de, kabloyu prize aşağıdaki şekilde gösterildiği gibi bağlayınız.
2. 1 N'de, kabloyu prize aşağıdaki şekilde gösterildiği gibi bağlayınız.
3. 2 L / 2 N'de kabloyu prize aşağıdaki şekilde gösterildiği gibi bağlayınız.
4. Kablo renklerine dikkat ediniz.
5. BN: Kahverengi
6. BU: Mavi
7. GN/YE: Sarı ve yeşil
8. BK: Siyah
9. GY: Gri
10. Gerekirse, verilen bakır köprüleri bağlantı şemasına göre kurunuz.
11. Kabloları bağlayın ve ardından prizdeki vidaları sıkınız.
12. 1 N\~ veya 2 L / 2 N bağlantısında, bağlantı şemasına göre 1 vantilatör motoruna karşılık gelir.
13. Bir 2N\~/3N\~ bağlantısında, L1 fazı (Gri) vantilatör motoruna karşılık gelir.

$$ \rightarrow \mathfrak {S e k}. \boxed {2 0} $$

$$ \rightarrow \text { Sek. } 2 1 $$

$$ \rightarrow \text { Sek. } \boxed {2 2} $$

Kablonun prize sabitlenmesi

1. Güç kablosunu hortum kelepçesi ile sabitleyiniz.
2. Vidayı doğru konumda sıkınız.
   – Akülü tornavida kullanmayınız.
3. Prizi kapatmayı kolaylaştırmak için kabloları prizin orta kısmına yerleştiriniz.
4. Prizin kapağını kapatınız.

$$ \rightarrow \text { Sek. } \boxed {2 3} $$

Hava çıkış hattına ilişkin bilgiler

Döşenen borulardan kaynaklanan kusurlarda cihaz üreticisi herhangi bir sorumluluk kabul etmemektedir.

■ Mümkün olduğunca büyük bir boru çapı ile kısa, düz bir hava çıkış borusu kullanılmalıdır.
■ Uzun, pürüzlü hava çıkış boruları, çok sayıda boru dirseği veya küçük boru çapları havalandırma performansını düşürür ve fanın sesini arttırır.
■ Yanmayan bir malzemeden üretilmiş bir hava çıkış borusu kullanılmalıdır.
■ Yoğuşmanın geri dönüşünü önlemek için hava çıkış borusu cihazdan 1 eğimle monte edilmelidir.

Yassi kanallar

İç kesiti yuvarlak boruların çapına uygun olan yassı kanallar kullanılmalıdır:

■ 150 mm çap yakl. 177 cm²'ye karşılık gelir.
■ Farklı boru çaplarında sızdırmaz şeritler kullanılmalıdır.
- Keskin dirseklere sahip yassı kanallar kullanılmamalıdır.

Yuvarlak borular

150°mm çapında yuvarlak borular kullanılmalıdır.

Kirli hava işletimiyle ilgili bilgiler

Kirli hava işletimi için tek yönlü kapak monte edilmelidir.

Notlar

■ Cihazla birlikte tek yönlü kapak verilmediyse, bu parça yetkili satıcıdan temin edilebilir.
■ Atık hava dış duvar üzerinden dışarı aktarılırsa, bir teleskopik duvar kasası kullanılmalıdır.

Mobilyanın kontrol edilmesi

1. Ankastre mobilyanın yatay olup olmadığını ve yeterli taşıma kapasitesine sahip olup olmadığını kontrol ediniz.

Cihazın maksimum ağırlığı yaklaşık 25 kg'dır. Cihazı monte ettiğiniz çalışma tezgahı, yaklaşık 60 kg'lık yüklere dayanabilmelidir.

1. Ankastre mobilyanın sağlamlığının, kesme işleminden sonra bile garanti edildiğinden emin olunuz.
2. Özellikle ince tezgahlarda, uygun alt yapılar sayesinde yük taşıma kapasitesi ve stabilite sağlayınız.
3. Ek dolum dahil cihazın ağırlığını dikkate alınız.
   – Isiya ve neme dayanıklı takviye malzemesi kullanınız.
4. Montaj mobilyasının 90 °C'ye kadar ısıya dayanıklı olduğundan emin olunmalıdır.
5. Diğer cihazları altına koymayın, örn. fırınlar, soğutucu cihazlar, bulaşık makineleri veya çamaşır makineleri.
6. Cihazın düzgünlüğünü ancak montaj açıklığına takıldıktan sonra kontrol ediniz.

Mobilyanın hazırlanması

Gereklilik: Ankastre mobilyalar 90°C sıcaklığa dayanıklı olmalıdır.

1. Mobilya kesiti montaj şemasına göre işaretlenmelidir.
   → Sek. 14
2. 6 mm çapında dört delik açılmalıdır.
   → Şek. 24
3. Kesit yüzeyinin tezgaha olan açısının 90° olduğundan emin olunmalıdır.
   → Şek. 24

Bir çekmece üzerine montaj durumunda, asgari mesafelere uyulması

1. Taşma haznesini kurulu cihazdan çıkarmak için minimum mesafeleri dikkate alınız.
   → Sek. 11
2. Taşma haznesinin konumuna dikkat ediniz.
   → Şek. 12

Adaptör ile mobilyanın havalandırma çalışmasına hazırlanması

Not: Termal yalıtımı olmayan dış duvarlara veya soğuk zeminlerin üzerine kurulum yapılması önerilmemektedir ( ≥ 0,5 W/m ^2 °C).

1. Adaptör ile birleştirirken arka duvardaki kesit için ilgili boyutlara dikkat edilmelidir.
   → Sek. 25
2. Çalışma tezgahının kalınlığı ölçülmelidir. Ölçü şablona aktarılmalı ve buna uygun bir çizgi çizilmelidir.
   → Sek. 26
3. Şablon işaretli çizgiden çalışma tezgahı kalınlığı A, kesit orta çizgisi B ve iç hava çıkışı referans çizgisi için kesilmelidir.
4. Kesitin ortası çalışma tezgahında mobilya arka panelinin orta çizgisi olarak işaretlenmelidir. → Şek. 27
5. Şablon mobilya arka panelinin orta çizgisine ve çalışma tezgahının alt kenarına hizalanmalıdır.
6. Arka paneldeki kesit uygun şablon yardımıyla oluşturulmalıdır.
7. Kesme işlemlerinden sonra talaşları temizleyiniz.
8. Kesit yüzeyleri ısıya dayanıklı ve su geçirmez biçimde yalıtılmalıdır.
   → Şek. 24

Havalandırma

1. Hava dolaşımı işletiminde, mobilyanın taban çitasında bir hava çıkışı oluşturunuz.

– Hava çıkışı için öngörülen asgari kesit yaklaşık 400 cm² olarak belirlenmiştir.
– Hava akımını ve gürültüyü düşük tutmak için, taban panelindeki çıkış açıklığını olabildiğince geniş tasarlayınız.

1. Cihazın doğru çalışmasını sağlamak için, alt dolaptaki minimum 200°cm² kesitli bir hava çıkışından ocak yeterince havalandırılmalıdır.

Hava dolaşımı işletimli cihaz ile adaptörün monte edilmesi

Adaptör üzerindeki contanın sabitlenmesi

• Adaptör üzerindeki conta duvardan maksimum 5 mm mesafeye sabitlenmelidir.
  → Şek. 28

Adaptörün yerleştirilmesi

1. Mobilyanın arka panelindeki kesidin etrafındaki yapışkan yüzey temizlenmeli ve yağı alınmalıdır.
2. Adaptör, ocağın arka tarafından hava çıkışına yerleştirilmelidir.

→ Sek. 29

1. Yapışkan şeridin koruyucu folyosu adaptörden çıkarılmalıdır.
   → Şek. 30

Cihazın tesgah kesitine yerleştirilmesi

1. Bağlantı kablosunun cihaza takılı olduğundan emin olunmalıdır.
2. Cihazı dikkatlice tezgah kesitine yerleştiriniz. → Şek. 31

Adaptörün sabitlenmesi

1. Adaptör orta braket üzerinde tutulmalı ve yan taraftaki braketlerle alt dolaptaki mobilyanın arka duvarına doğru kaydırılmalı ve yerine yapıştırılmalıdır.
   → Şek. 32
2. Gerekirse adaptörü ayrıca vidalarla sabitlenmelidir. → Şek. 33

Hava dolaşım kanalı ile mobilyanın havalandırma çalışmasına hazırlanması

1. Gerekirse mobilya arka duvarı çıkarılmalıdır.
2. Yassı kanal dirseği ile birleştirirken arka duvardaki kesit için ilgili boyutlara dikkat edilmelidir.

→ Sek. 34

1. Hava dolaşımı işletiminde, mobilyanın taban çitasında bir hava çıkışı oluşturunuz.

– Hava çıkışı için öngörülen asgari kesit yaklaşık 400 cm² olarak belirlenmiştir.
– Hava akımını ve gürültüyü düşük tutmak için, taban panelindeki çıkış açıklığını olabildiğince geniş tasarlayınız.

1. Cihazın doğru çalışmasını sağlamak için, alt dolaptaki minimum 200°cm² kesitli bir hava çıkışından ocak yeterince havalandırılmalıdır

2. Cihazın doğru çalışmasını sağlamak için, alt dolaptaki minimum 200°cm² kesitli bir hava çıkışından ocak yeterince havalandırılmalıdır

3. Kesme işlemlerinden sonra talaşları temizleyiniz.

4. Kesit yüzeyleri ısıya dayanıklı ve su geçirmez biçimde yalıtılmalıdır.
   → Sek. 24

Hava dolaşımı işletimi için hava dolaşım kanalı ile cihazın monte edilmesi

1. Hava dolaşımlı işletim için conta, hava dolaşım kanalı, difüzör ve koku filtresini kullanınız.

2. Farklı düz kanal dirsekleri için boyutlara dikkat ediniz. → Sayfa 67

Contanın sabitlenmesi

• Birlikte verilen conta, yassı kanal dirseğine kenardan maksimum 5 mm uzaklıkta sabitlenmelidir.
  → Şek. 35

Yassı kanal dirseğinin yerleştirilmesi

• Yassı kanal dirseği cihazın arka tarafındanı çıkış açıklığına yerleştirilmelidir.

$$ \rightarrow \text { Sek. } 3 6 $$

Cihazın tesgah kesitine yerleştirilmesi

1. Bağlantı kablosunun cihaza takılı olduğundan emin olunmalıdır.

2. Cihazı dikkatlice tezgah kesitine yerleştiriniz. → Şek. 37

Cihaz ile difüzör arasındaki boru bağlantısının yapılması

1. Hava dolaşım kanalının bileşenleri birbirine bağlanmalıdır.

– Düz kanal boru bağlantılarını yerlerine oturtarak sabitleyiniz.

– ilave sabitleme için, düz kanal konnektörünü plastik PT 4x8 mm için 4 vidayla birlikte vidalayınız.

$$ \rightarrow \text { Sek. } 3 8 $$

1. Düz kanal dirseğine sahip hava dolaşım kanalını ocağın arka tarafına bağlayınız.

$$ \rightarrow \text { Sek. } \boxed {3 9} $$

1. Difüzör hava dolaşım kanalına bağlanmalıdır.

$$ \rightarrow \text { Sek. } 4 0 $$

Mobilyanın kirli hava çalışmasına hazırlanması

1. Gerekirse mobilya arka duvarı çıkarılmalıdır.

2. Yassı kanal dirseği ile birleştirirken arka duvardaki kesit için ilgili boyutlara dikkat edilmelidir.

$$ \rightarrow \text { Sek. } 4 1 $$

1. Kesme işlemlerinden sonra talaşları temizleyiniz.

2. Kesit yüzeyleri ısıya dayanıklı ve su geçirmez biçimde yalıtılmalıdır.

$$ \rightarrow \text { Sek. } 2 4 $$

Kirli hava işletimi için cihazın takılması

1. Kirli hava işletimi için conta ve akustik filtresi kullanılmalıdır.

2. Hava çıkış hattına ilişkin bilgiler dikkate alınmalıdır. → Sayfa 69

Contanın sabitlenmesi

• Birlikte verilen conta, yassı kanal dirseğine kenardan maksimum 5 mm uzaklıkta sabitlenmelidir.

$$ \rightarrow \mathfrak {S e k}. \tag {35} $$

Boru hattının oluşturulması

1. Yassı kanal dirseği cihazın arka tarafından çıkış açıklığına yerleştirilmelidir. → Şek. 36

2. Gerekirse daha fazla boru elemanı monte edilmelidir.

Cihazın tesgah kesitine yerleştirilmesi

1. Bağlantı kablosunun cihaza takılı olduğundan emin olunmalıdır.

2. Cihazı dikkatlice tezgah kesitine yerleştiriniz. → Şek. 37

Hava çıkış bağlantısının oluşturulması

1. Hava boşaltma borusu yassı kanal dirseğine sabitlenmelidir.

2. Kirli hava çıkış açıklığına bağlayınız.

3. Bağlantı yerleri uygun şekilde yalıtılmalıdır.

Filtrenin yerine takılması

Not: Hava dolaşımı modunda koku filtresi takılmalıdır.

Kirli hava işletiminde akustik filtre takılmalıdır.

1. Filtrenin hava akış yönü dikkate alınmalıdır.

2. Filtrelerin ikisi cihazın sağına ve soluna yerleştirilmeli, öne doğru itilmelidir. → Şek. 42

3. Diğer filtreler cihazın sağına ve soluna yerleştirilmelidir. → Şek. 43

Yağ filtresinin yerleştirilmesi

- Yağ filtresini yerleştiriniz.

→ Şek. 44

Elektik bağlantısının kurulması

1. Tip etiketindeki bağlantı verilerine dikkat ediniz.

2. 3 N'de, kabloyu şekilde gösterildiği gibi priza bağlayınız. → Şek. 45

3. 2 N'de, kabloyu şekilde gösterildiği gibi priza bağlayınız. → Şek. 46

4. 1 N'de, kabloyu şekilde gösterildiği gibi priza bağlayınız. → Şek. 47

5. 2 L/2 N'de kabloyu şekilde gösterildiği gibi prize bağlayınız. → Şek. 48

6. Kablo renklerine dikkat ediniz.

7. BN: Kahverengi

8. BU: Mavi
9. GN/YE: Sarı ve yeşil
10. BK: Siyah

11. GY: Gri

12. Bağlantı türüne bağlı olarak, fabrika çıkışı teslim edilen kablo uç kovanlarını gerekirse farklı şekilde düzenleyiniz.

13. Gerekirse iki kabloyu bağlamak için bir kablo uç kovanı kullanınız.

- Kılcal kabloları kısaltınız.

- İzolasyonu çıkarınız.

Fonksiyon kontrolü

1. Cihazı açınız.

2. „D-043 E05 Yanıyorsa: cihaz bağlantısı doğru yapılmamıştır. → "Elektrik bağlantısının kontrol edilmesi ve düzeltilmesi", Sayfa 71

3. Cihaz ekranında hiçbir hata görünmüşorsa, kullanım kılavuzu yardımıyla havalandırmanın fonksiyonunu kontrol ediniz.

Elektrik bağlantısının kontrol edilmesi ve düzeltilmesi

1. Cihazın elektrik bağlantısını kesiniz.

2. Cihazdaki bağlantının (Şek. 4) ve bina tarafındani bağlantının (Şek. 8) bu montaj kılavuzundaki bağlantı şemasına uygun olup olmadığını kontrol ediniz. → "Elektrik bağlantısının hazırlanması", Sayfa 69 → "Elektik bağlantısının kurulması", Sayfa 71

3. 3 N için aşağıdaki şekle dikkat ediniz. → Şek. 49

4. 2 N için aşağıdaki şekle dikkat ediniz. → Şek. 50

5. 1 N için aşağıdaki şekle dikkat ediniz. → Şek. 51

Göstergenin kirli hava işletimi moduna çevrilmesi

1. Kirli hava işletimi için gerekirse elektronik kumandanın göstergesini temel ayarlar içinde uygun biçimde değiştiriniz.

2. Kullanım kılavuzundaki temel ayarlar bölümüne dikkat ediniz.

Cihazın sökülmesi DİKKAT!

Aletler, cihaz çerçevesine zarar verebilir.

▶ Cihazı yukarıdan bastırarak çıkarmayınız.

1. Cihaz elektrik şebekesinden ayrılmalıdır.
2. Hava çıkış kanalını sökünüz ve havalandırma bağlantılarını gevşetiniz.
3. Cihazı alttan bastırarak dışarı itiniz.

ru

Комплект поставки
