JV28DT16 - Kuchenka Junker - Bezpłatna instrukcja obsługi

Typ produktu	Płyta grzewcza z wbudowanym okapem (centralne odsysanie)
Marka	Junker
Model	JV28DT16
Kategoria	Kuchenka (płyta grzewcza)
Masa netto	Ok. 25 kg
Maksymalne obciążenie blatu	Ok. 60 kg
Zasilanie elektryczne	Podłączenie 1 N, 2 N, 3 N lub 2 L/2 N w zależności od konfiguracji
Klasa ochronności	Klasa 1 (z przewodem ochronnym)
Tryby pracy	Odprowadzanie na zewnątrz lub cyrkulacja powietrza (z filtrami)
Zalecana średnica przewodu	150 mm (przekrój wewnętrzny ok. 177 cm²)
Dostarczone filtry	Filtr tłuszczu, filtr akustyczny (tryb odprowadzania) lub filtr antyodorowy (tryb recyrkulacji)
Konserwacja filtrów	Filtr tłuszczu można myć, filtry antyodorowe i akustyczne są wymienne
Bezpieczna odległość od ściany tylnej	50 mm dla optymalnej wydajności
Minimalna odległość od implantów elektronicznych	10 cm (obecność magnesów trwałych)
Odporność cieplna mebla	Do 90 °C
Minimalny przekrój wylotu powietrza w recyrkulacji	Ok. 400 cm² w cokole
Gwarancja	Gwarancja ważna tylko przy prawidłowej instalacji
Serwis posprzedażowy	Części zamienne dostępne (filtry, przewody, przewody zasilające)

Często zadawane pytania - JV28DT16 Junker

Jakie są tryby pracy wbudowanego okapu?

Okap może pracować w trybie odprowadzania na zewnątrz (wyrzut powietrza na zewnątrz) lub trybie cyrkulacji powietrza (filtracja i zawracanie do pomieszczenia). Tryb cyrkulacji wymaga zainstalowania filtrów antyodorowych i dyfuzora.

Jakie odległości bezpieczeństwa muszę zachować podczas instalacji?

Zachowaj odległość co najmniej 50 mm między tylną ścianą mebla a ścianą dla optymalnej wydajności. Dla osób z implantami elektronicznymi zachowaj minimalną odległość 10 cm ze względu na magnesy trwałe.

Jak zainstalować urządzenie w trybie cyrkulacji powietrza?

Użyj filtra antyodorowego, dyfuzora i kominów do użytku w recyrkulacji. Zamocuj uszczelkę na kolanku przewodu płaskiego, włóż ją do otworu wylotowego, a następnie połącz elementy rurowe. Utwórz wylot powietrza w cokole mebla o powierzchni co najmniej 400 cm².

Czy mogę używać urządzenia z kominkiem lub piecem?

Tak, ale tylko jeśli dopływ powietrza jest wystarczający, aby uniknąć podciśnienia powyżej 4 Pa. W trybie odprowadzania na zewnątrz, jednoczesne użytkowanie z kominkiem wymaga nieblokowalnych otworów wentylacyjnych lub skrzynki ściennej. Skonsultuj się z kompetentnym kominiarzem.

Jak czyścić lub wymieniać filtry?

Filtr tłuszczu można myć (w zmywarce lub ręcznie). Filtry antyodorowe (tryb recyrkulacji) i filtry akustyczne (tryb odprowadzania) są wymienne. Zachowaj kierunek przepływu powietrza podczas zakładania.

Jakie są wymiary urządzenia?

Dokładne wymiary podano na schematach instalacyjnych (rys. 3 instrukcji). Masa urządzenia wynosi około 25 kg. Blat musi wytrzymać obciążenie około 60 kg.

Jak wykonać podłączenie elektryczne?

Podłączenie musi wykonać wykwalifikowany elektryk. Postępuj zgodnie ze schematami w zależności od konfiguracji (1 N, 2 N, 3 N lub 2 L/2 N). Używaj tylko dostarczonego kabla i przestrzegaj kodów kolorów (BN: brązowy, BU: niebieski, GN/YE: żółto-zielony, BK: czarny, GY: szary).

Co zrobić, gdy wyświetlacz pokazuje błąd (np. 0400 EBSBume)?

Ten komunikat oznacza błąd podłączenia elektrycznego. Odłącz zasilanie i sprawdź połączenie po stronie urządzenia i budynku zgodnie ze schematami w instrukcji. Jeśli problem nie ustąpi, skontaktuj się z serwisem.

Czy mogę zainstalować urządzenie nad szufladą?

Tak, ale zachowaj minimalne odległości do wyjęcia zbiornika przelewowego (patrz rys. 11 i 12 instrukcji). Nie kładź żadnych przedmiotów wystających poza maksymalną wysokość szuflady.

Jak przełączyć z trybu odprowadzania na tryb cyrkulacji?

Musisz zmienić ustawienia podstawowe sterowania elektronicznego (patrz rozdział 'Ustawienia podstawowe' instrukcji obsługi). Wymień również filtry akustyczne na filtry antyodorowe i zainstaluj dyfuzor.

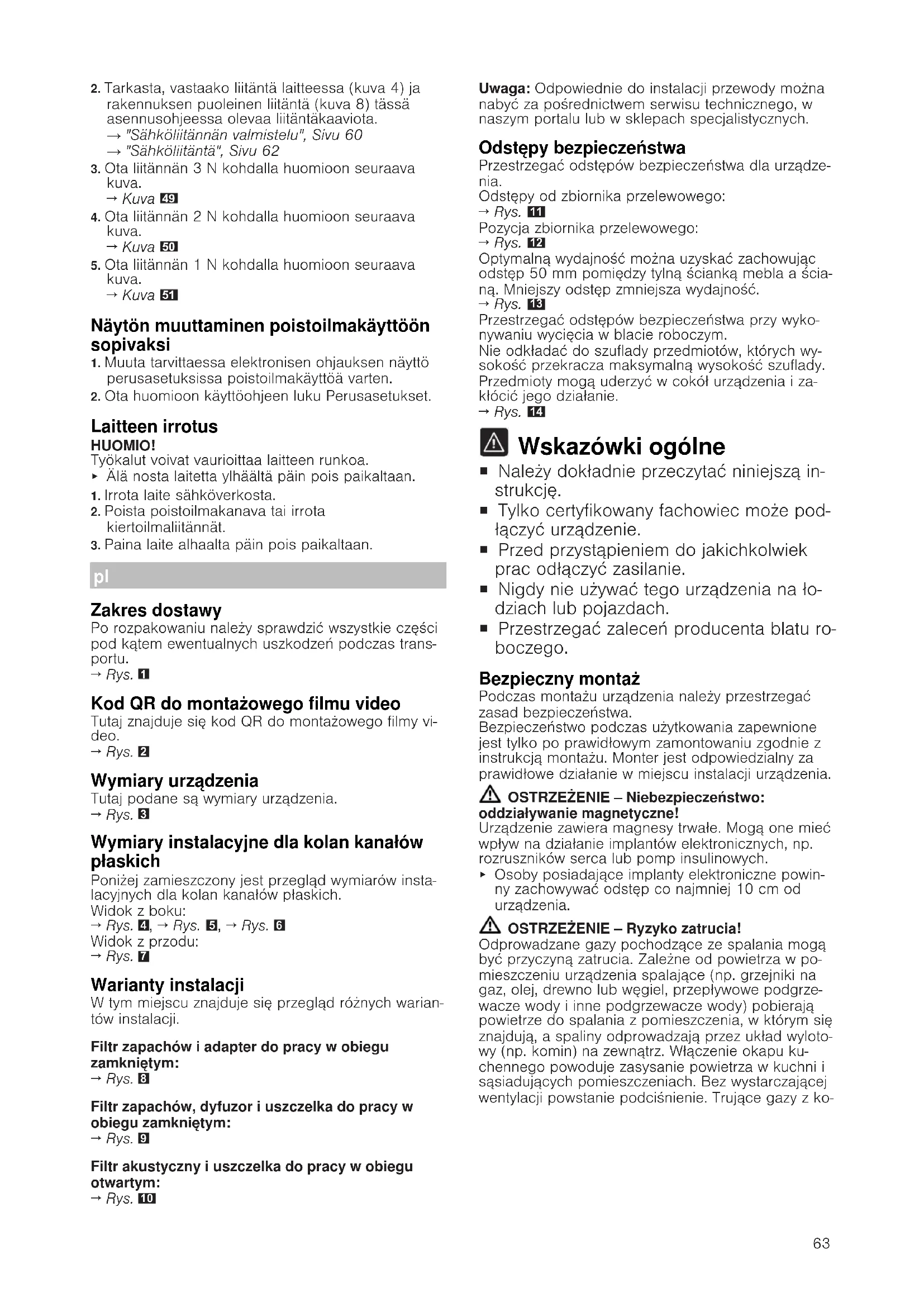

INSTRUKCJA OBSŁUGI JV28DT16 Junker

Po rozpakowaniu należy sprawdzić wszystkie części pod kątem ewentualnych uszkodzeń podczas transportu.

→ Rys. 1

Kod QR do montażowego filmu video

Tutaj znajduje się kod QR do montażowego filmy video.

→ Rys. 2

Wymiary urządzenia

Tutaj podane są wymiary urządzenia.

→ Rys. 3

Wymiary instalacyjne dla kolan kanałów płaskich

Poniżej zamieszczony jest przegląd wymiarów instalacyjnych dla kolan kanałów płaskich.

Widok z boku:

→ Rys. 4, → Rys. 5, → Rys. 6

Widok z przodu:

→ Rys. 7

Warianty instalacji

W tym miejscu znajduje się przegląd różnych wariantów instalacji.

Filtr zapachów i adapter do pracy w obiegu zamkniętym:

→ Rys. 8

Filtr zapachów, dyfuzor i uszczelka do pracy w obiegu zamkniętym:

→ Rys. 9

Filtr akustyczny i uszczelka do pracy w obiegu otwartym:

→ Rys. 10

Uwaga: Odpowiednie do instalacji przewody można nabyć za pośrednictwem serwisu technicznego, w naszym portalu lub w sklepach specjalistycznych.

Odstępy bezpieczeństwa

Przestrzegać odstępów bezpieczeństwa dla urządzenia.

Odstępy od zbiornika przelewowego:

→ Rys. 11

Pozycja zbiornika przelewowego:

→ Rys. 12

Optymalną wydajność można uzyskać zachowując odstęp 50 mm pomiędzy tylną ścianką mebla a ścianą. Mniejszy odstęp zmniejsza wydajność.

→ Rys. 13

Przestrzegać odstępów bezpieczeństwa przy wykonywaniu wycięcia w blacie roboczym.

Nie odkładać do szuflady przedmiotów, których wysokość przekracza maksymalną wysokość szuflady. Przedmioty mogą uderzyć w cokół urządzenia i zakłócić jego działanie.

→ Rys. 14

Wskazówki ogólne

■ Należy dokładnie przeczytać niniejszą instrukcję.
■ Tylko certyfikowany fachowiec może podłączyć urządzenie.
■ Przed przystąpieniem do jakichkolwiek prac odłączyć zasilanie.
- Nigdy nie używać tego urządzenia na łodziach lub pojazdach.
- Przestrzegać zaleceń producenta blatu roboczego.

Bezpieczny montaż

Podczas montażu urządzenia należy przestrzegać zasad bezpieczeństwa.

Bezpieczeństwo podczas użytkowania zapewnione jest tylko po prawidłowym zamontowaniu zgodnie z instrukcją montażu. Monter jest odpowiedzialny za prawidłowe działanie w miejscu instalacji urządzenia.

OSTRZEŻENIE – Niebezpieczeństwo:

oddziaływanie magnetyczne!

Urządzenie zawiera magnesy trwałe. Moga one mieć wpływ na działanie implantów elektronicznych, np. rozruszników serca lub pomp insulinowych.

- Osoby posiadające implanty elektroniczne powinny zachowywać odstęp co najmniej 10 cm od urządzenia.

OSTRZEŻENIE – Ryzyko zatrucia!

Odprowadzane gazy pochodzące ze spalania mogą być przyczyną zatrucia. Zależne od powietrza w pomieszczeniu urządzenia spalające (np. grzejniki na gaz, olej, drewno lub węgiel, przepływowe podgrzewacze wody i inne podgrzewacze wody) pobierają powietrze do spalania z pomieszczenia, w którym się znajdują, a spaliny odprowadzają przez układ wylotowy (np. komin) na zewnątrz. Włączenie okapu kuchennego powoduje zasysanie powietrza w kuchni i sąsiadujących pomieszczeniach. Bez wystarczającej wentylacji powstanie podciśnienie. Trujące gazy z ko-

mina lub ciągu wentylacyjnego uwalniane będą do pomieszczeń mieszkalnych.

• Należy zadbać o dostateczną ilość doprowadza- nego powietrza, jeżeli urządzenie pracujące w try- bie obiegu otwartego jest użytkowane jednocześnie z zależnym od dopływu powietrza urządze- niem spalającym.
• Praca bez zagrożeń możliwa jest, jeśli w miejscu ustawienia urządzenia spalającego nie zostanie przekroczone podciśnienie 4 Pa (0,04 mbara). Taka wartość można osiągnąć, jeśli powietrze potrzebne do spalania będzie dostarczane przez otwory niezamykane na stałe, np. drzwi, okna, wywietrzniki ścienne lub za pomocą innych środków technicznych. Sam wywietrznik ścienny nie zapewnia utrzymania wartości granicznej.
• Należy zasięgnąć porady kominiarza, który może ocenić instalację wentylacyjną budynku i zaproponować odpowiednie rozwiązanie w zakresie wentylacji.
• Jeżeli urządzenie użytkowane jest wyłącznie w trybie obiegu zamkniętego, może być stosowane bez ograniczeń.

⚠ OSTRZEŻENIE – Ryzyko pożaru!

Osad z tłuszczu w filtrze przeciwłuszczowym może się zapalić.

• Nie używać w pobliżu urządzenia źródeł otwartego ognia (np. przy flambirowaniu).
• Urządzenie można zainstalować w pobliżu pieca opalanego paliwem stałym (np. drewnem lub węglem) tylko wtedy, gdy występuje zamknięta, zamocowana na stałe osłona ochronna. Nie może dochodzić do iskrzenia.

⚠ OSTRZEŻENIE – Ryzyko odniesienia obrażeń!

Wszelkie zmiany i modyfikacje w zakresie układu elektrycznego lub konstrukcji mechanicznej są niebezpieczne i mogą być przyczyną nieprawidłowego działania urządzenia.

• Nie dokonywać żadnych zmian w zakresie układu elektrycznego lub konstrukcji mechanicznej.
  Części, które są dostępne podczas montażu, mogą mieć ostre krawędzie i powodować skaleczenia.

▶ Nosić rękawice ochronne.

Urządzenie jest ciężkie.

- Do przenoszenia urządzenia potrzebne są 2 osoby.

- Używać wyłącznie odpowiednich narzędzi pomocniczych.

⚠ OSTRZEŻENIE – Ryzyko uduszenia się!

Dzieci mogą sobie naciągnąć materiały opakowania na głowę lub zawinać się w nie i udusić się.

• Materiały z opakowania należy trzymać poza zasięgiem dzieci.
• Nie pozwalać dzieciom na zabawę opakowaniem, a szczególnie folią.

⚠ OSTRZEŻENIE – Ryzyko zatrucia!

Zasysane z powrotem gazy spalinowe mogą prowadzić do zatruć.

• Nie odprowadzać powietrza wylotowego do pracującego komina dymowego lub komina spalinowego.

• Nie odprowadzać powietrza wylotowego do szybu, który służy do odpowietrzania pomieszczeń kominkami.

• Jeżeli powietrze wylotowe ma być odprowadzane do komina dymowego lub komina spalinowego, który nie pracuje, trzeba mieć na to zgodę od odpowiedniego mistrza kominiarskiego.
  Odprowadzane gazy pochodzące ze spalania mogą być przyczyną zatrucia.

- Jeżeli okap kuchenny jest zainstalowany z kominkiem zależnym od powietrza w pomieszczeniu, zasilanie elektryczne okapu kuchennego musi być wyposażone w odpowiedni obwód zabezpieczający.

Wskazówki dotyczące przyłącza elektrycznego

Aby móc bezpiecznie podłączyć urządzenie do sieci elektrycznej, należy przestrzegać poniższych wskazówek.

⚠️ OSTRZEŻENIE – Ryzyko porażenia prądem!

Odłączenie urządzenia od zasilania musi być możliwe w każdej chwili. Urządzenie można podłączyć wyłącznie do gniazda zainstalowanego zgodnie z przepisami.

Jeśli nie jest to możliwe, w stałej instalacji elektrycznej należy zamontować rozłącznik wielobiegu nowy zgodnie z warunkami kategorii przepięciowej III i przepisami instalacyjnymi.
Jedynie osoba z uprawnieniami elektryka może wykonać stałą instalację elektryczną. Zalecamy za-instalowanie wyłącznika różnicowo-prądowego (wyłącznik RP) w obwodzie elektrycznym zasilania urządzenia.
■ Nie zaginać ani nie zaciskać przewodu przyłączeniowego i trzymać go z dala od ostrych krawędzi.
■ Ułożyć kabel przyłączeniowy tak, aby nie dotykał gorącej obudowy urządzenia.
■ Używać wyłącznie przewodu przyłączeniowego dostarczonego wraz z urządzeniem lub przewodu dostarczonego przez serwisanta.
■ To urządzenie spełnia wymogi zarządzeń WE w sprawie układów przeciwzakłóceniowych.
- Urządzenie odpowiada klasie ochrony 1. Dlatego może być użytkowane wyłącznie, jeśli jest podłączone do przewodu uziemiającego.
■ Producent nie ponosi odpowiedzialności za usterki lub ewentualne szkody powstałe w wyniku nieprawidłowo wykonanej instalacji elektrycznej.

Przygotowanie przyłącza elektrycznego

Wymaganie: Tylko przeszkoleni w odpowiednim zakresie pracownicy serwisu mogą wykonywać prace wewnątrz urządzenia lub wymieniać przewód zasilający.

1. Przestrzegać wskazówek dotyczących przyłącza elektrycznego.
   Nieprawidłowy montaż, instalacja lub podłączenie spowoduje unieważnienie gwarancji.
2. Jeśli konieczny jest dłuższy przewód przyłączeniowy do sieci elektrycznej, należy skontaktować się z serwisem. Dostępne są przewody przyłączeniowe o długości do 2,20 m.
3. W przypadku urządzeń bez wstępnie zainstalowanego przewodu umieścić przewód zasilający w gnieździe przyłączeniowym.

Otwieranie gniazda przyłączeniowego

- Za pomocą wkrętaka podnieść pokrywę gniazda przyłączeniowego.

→ Rys. 15

Przygotowanie gniazda przyłączeniowego

1. Odkręcić śrubę.

→ Rys. 16

1. Za pomocą wkrętaka unieść opaskę zaciskową. → Rys. 17
2. Poluzować opaskę. → Rys. 18

Podłączanie przewodu do gniazda przyłączeniowego

1. W przypadku 3 N podłączyć przewód do gniazda przyłączeniowego zgodnie z poniższym rysunkiem. → Rys. 19
2. W przypadku 2 N podłączyć przewód do gniazda przyłączeniowego zgodnie z poniższym rysunkiem. → Rys. 20
3. W przypadku 1 N podłączyć przewód do gniazda przyłączeniowego zgodnie z poniższym rysunkiem. → Rys. 21
4. W przypadku 2 L / 2 N podłączyć przewód do gniazda przyłączeniowego zgodnie z poniższym rysunkiem. → Rys. 22

5. Należy zwrócić uwagę na kolory przewodów.

6. BN: brązowy

7. BU: niebieski
   – GN/YE: żółty i zielony
8. BK: czarny

9. GY: szary

10. W razie potrzeby zamontować dołączone mostki miedziane zgodnie ze schematem połączeń.

11. Podłączyć przewody, a następnie dokręcić śruby na gnieździe przyłączeniowym.
12. Przy podłączeniu 1 N\~ lub 2 L / 2 N zgodnie ze schematem 1 odpowiada silnikowi wentylatora.
13. Przy podłączeniu 2 N\~/3 N\~ faza L1 (Grey) odpowiada silnikowi wentylatora.

Mocowanie przewodów w gnieździe przyłączenio- wym

1. Zamocować przewód zasilający za pomocą opaski zaciskowej.
2. Dokręcić śrubę do odpowiedniej pozycji. – Nie używać wkrętarki akumulatorowej. → Rys. 23
3. Umieścić przewód w środkowej części gniazda przyłączeniowego, aby ułatwić zamknięcie gniazda przyłączeniowego.
4. Zamknąć pokrywę gniazda przyłączeniowego.

Uwagi dotyczące kanału wylotowego

Producent urządzenia nie ponosi odpowiedzialności za zakłócenia działania spowodowane nieprawidłowym funkcjonowaniem przewodu rurowego.

■ Używać krótkiej, prostej rury wylotowej o możliwie dużej średnicy.
■ Długie, porowate rury wylotowe o licznych zagięciach lub małej średnicy uniemożliwiają osiągnięcie optymalnej mocy wyciągu, a praca wentylatora jest głośniejsza.
■ Stosować rury wylotowe z materiału niepalnego.
- Aby zapobiec cofaniu się kondensatu, rurę wylotową należy zamontować pod lekkim kątem (spadek 1°).

Kanały płaskie

Stosować kanały płaskie, których przekrój wewnętrzny odpowiada średnicy rur okrągłych:

■ Srednica 150 mm odpowiada ok. 177 cm².
■ W przypadku odmiennych średnic rur należy za- stosować taśmy uszczelniające.
- Nie używać kanałów płaskich, które ostro zmieniają kierunek.

Rury okrągłe

Użyć rur okrągłych o średnicy wewnętrznej 150 mm.

Wskazówki dotyczące trybu pracy w obiegu otwartym

W trybie pracy w obiegu otwartym należy zamontować zawór zwrotny.

Uwagi

• Jeżeli do urządzenia nie dołączono zaworu zwrotnego, można go nabyć w sklepie specjalistycznym.
  ■ W przypadku odprowadzania powietrza wylotowego przez ścianę zewnętrzną konieczne jest zamontowanie teleskopowej skrzynki naściennej.

Kontrola mebla

1. Sprawdzić, czy mebel do zabudowy jest wypoziomowany i ma dostateczną nośność.

Maksymalny ciężar urządzenia wynosi ok. 25 kg. Blat roboczy przeznaczony do zabudowy urządzenia musi wytrzymać obciążenie ok. 60 kg.

1. Upewnić się, że wykonanie niezbędnych wycięć nie naruszy stabilności mebla do zabudowy.
2. Nośność i stabilność, szczególnie w przypadku cienkich blatów roboczych, należy zapewnić za pomocą odpowiednich konstrukcji stelażowych.

– Uwzględnić ciężar urządzenia wraz z dodatkowym załadunkiem.
– Zastosować materiał wzmacniający odporny na wysoką temperaturę i wilgoć.

1. Upewnić się, że mebel do zabudowy jest odporny na temperaturę do 90°C.
2. Nie montować nad innymi urządzeniami, np. nad piekarnikami, urządzeniami chłodniczymi, zmywarkami lub pralkami.
3. Dopiero po zainstalowaniu urządzenia w otworze montażowym należy sprawdzić, czy urządzenie jest płaskie.

Przygotowanie mebla

Wymaganie: Meble do zabudowy są odporne na działanie temperatury do 90°C.

1. Zaznaczyć wycięcie na meblu zgodnie ze szkicem montażowym.
   → Rys. 14
2. Wykonać cztery otwory o średnicy 6 mm.
   → Rys. 24
3. Upewnić się, że kąt między powierzchnią cięcia a blatem roboczym wynosi 90°.
   → Rys. 24

Zachowanie minimalnych odstępów w przypadku montażu nad szuflada

1. Aby wyjąć zbiornik przepływowy przy zamontowanym urządzeniu, uwzględnić minimalne odstępy. → Rys. 11
2. Zwrócić uwagę na położenie zbiornika przelewowego.

→ Rys. 12

Przygotowanie mebli z zamkniętym obiegiem powietrza z adapterem

Uwaga: Nie zalecamy montażu bezpośrednio przy nieizolowanej termicznie ścianie zewnętrznej ani na zimnej podłodze ( ≥ 0,5 W/m ^2 °C).

1. Dla wycięcia w tylnej ściance należy zwrócić uwagę na odpowiednie wymiary podczas łączenia z adapterem.

→ Rys. 25

1. Zmierzyć grubość blatu roboczego. Przenieść pomiar na szablon, narysować odpowiadającą jej li- nie.

$$ \rightarrow R y s. \boxed {2 6} $$

1. Na szablonie ciąć po zaznaczonej linii grubości blatu roboczego A, linii środka cięcia B oraz linii odniesienia do wewnętrznego wylotu powietrza C.

2. Zaznaczyć środek wycięcia w blacie roboczym jako linię środkową na tylnej ściance mebla.

$$ \rightarrow R y s. \boxed {2 7} $$

1. Szablon wyrównać względem środkowej linii tylnej ścianki mebla i dolnej krawędzi blatu roboczego.

2. Wycięcie w tylnej ściance wykonać zgodnie z szablonem.

3. Po wykonaniu wycięć usunąć wióry.

4. Krawędzie cięcia zabezpieczyć środkiem żaroodpornym i odpowiednio uszczelnić.

$$ \rightarrow R y s. \boxed {2 4} $$

Wentylacja

1. W przypadku trybu pracy w obiegu zamkniętym w listwie cokołowej mebla wykonać otwór wylotowy powietrza.

- Minimalny przekrój wylotu powietrza powinien mieć ok. 400 cm².

– Aby zminimalizować przewiew i niepożądane odgłosy, otwór wylotowy w przestonie cokołu musi być możliwie jak największy.

1. W celu zapewnienia prawidłowej pracy urządzenia należy zadbać o odpowiednią wentylację płyty grzewczej poprzez otwór wylotowy powietrza o minimalnym przekroju 200 cm² w szafce dolnej.

Montaż urządzenia z obiegiem zamkniętym, z adapterem

Mocowanie uszczelki na adapterze

- Zamocować uszczelkę na adapterze maksymalnie 5 mm do krawędzi.

→ Rys. 28

Podłączanie adaptera

1. Oczyścić i odtłuścić powierzchnię klejenia wokół wycięcia w tylnej ścianie mebla.

2. Adapter umieścić w otworze wylotowym z tyłu płyty grzewczej.

$$ \rightarrow R y s. \boxed {2 9} $$

1. Usunąć folię ochronną taśmy klejącej z adaptera.

$$ \rightarrow R y s. \boxed {3 0} $$

Umieszczenie urządzenia w wycięciu blatu roboczego

1. Upewnić się, że przewod przyłączeniowy jest połączony z urządzeniem.

2. Ostrożnie włożyć urządzenie w wycięcie blatu roboczego.

$$ \rightarrow R y s. \boxed {3 1} $$

Mocowanie adaptera

1. Przytrzymać adapter za środkowe mocowanie, przesunąć go za pomocą bocznych mocowań w kierunku tylnej ścianki mebla w szafce dolnej i przykleić.

$$ \rightarrow R y s. \boxed {3 2} $$

1. W razie potrzeby zamocować adapter za pomocą śrub.

$$ \rightarrow R y s. \boxed {3 3} $$

Przygotowanie mebli dla zamkniętego obiegu z kanałem recyrkulacji powietrza

1. W razie konieczności usunąć tylną ściankę mebla.

2. W połączeniu z kanałem płaskim, zwrócić uwagę na odpowiednie wymiary dla wycięcia w tylnej ścianie.

$$ \rightarrow R y s. \boxed {3 4} $$

1. W przypadku trybu pracy w obiegu zamkniętym w listwie cokołowej mebla wykonać otwór wylotowy powietrza.

– Minimalny przekrój wylotu powietrza powinien mieć ok. 400 cm².

– Aby zminimalizować przewiew i niepożądane odgłosy, otwór wylotowy w przestonie cokołu musi być możliwie jak największy.

1. W celu zapewnienia prawidłowej pracy urządzenia należy zadbać o odpowiednią wentylację płyty grzewczej poprzez otwór wylotowy powietrza o minimalnym przekroju 200 cm² w szafce dolnej.

2. Po wykonaniu wycięć usunąć wióry.

3. Krawędzie cięcia zabezpieczyć środkiem żaroodpornym i odpowiednio uszczelnić.

$$ \rightarrow R y s. \boxed {2 4} $$

Montaż urządzenia z obiegiem zamkniętym i kanałem recyrkulacji powietrza

1. W przypadku pracy w obiegu zamkniętym należy zastosować uszczelkę, kanał recyrkulacji powietrza, dyfuzor i filtry zapachów.

2. Należy zwrócić uwagę na wymiary różnych kolan kanałów płaskich. → Strona 63

Mocowanie uszczelki

- Zamocować dostarczoną uszczelkę w kanale płaskim powietrza maks. 5 mm od krawędzi.

$$ \rightarrow R y s. \boxed {3 5} $$

Montaż kanału płaskiego

- Włożyć płaskie zagięcie kanału do otworu wylotowego z tyłu urządzenia.

$$ \rightarrow R \mathrm{ys.} \boxed {3 6} $$

Umieszczenie urządzenia w wycięciu blatu roboczego

1. Upewnić się, że przewod przyłączeniowy jest połączony z urządzeniem.

2. Ostrożnie włożyć urządzenie w wycięcie blatu roboczego.

$$ \rightarrow R y s. \boxed {3 7} $$

Wykonanie połączeń rurowych między urządzeniem a dyfuzorem

1. Połączyć ze sobą elementy kanału recyrkulacji powietrza.

– Zamocować łączniki kanałów płaskich poprzez zatrzaśnięcie.

– Dodatkowo zamocować poprzez skręcenie łączników kanałów płaskich za pomocą 4 śrub do tworzyw sztucznych PT 4x8 mm.

$$ \rightarrow R \text {ys.} \boxed {3 8} $$

1. Połączyć kanał recyrkulacji powietrza z kanałem płaskim z tytu płyty grzewczej.

$$ \rightarrow R y s. \boxed {3 9} $$

1. Podłączyć dyfuzor do kanału recyrkulacji powietrza.

$$ \rightarrow R \text {ys.} 4 0 $$

Przygotowanie mebla do pracy w trybie obiegu otwartego

1. W razie konieczności usunąć tylną ściankę mebla.

2. W połączeniu z kanałem płaskim, zwrócić uwagę na odpowiednie wymiary dla wycięcia w tylnej ścianie.

$$ \rightarrow R y s. \boxed {4 1} $$

1. Po wykonaniu wycięć usunąć wióry.

2. Krawędzie cięcia zabezpieczyć środkiem żaroodpornym i odpowiednio uszczelnić.

$$ \rightarrow R y s. \boxed {2 4} $$

Montaż urządzenia przeznaczonego do pracy w trybie obiegu otwartego

1. W przypadku pracy w obiegu otwartym należy za- stosować uszczelkę i filtry akustyczne.

2. Przestrzegać uwag dotyczących kanału wylotowego. → Strona 65

Mocowanie uszczelki

• Zamocować dostarczoną uszczelkę w kanale płaskim powietrza maks. 5 mm od krawędzi. → Rys. 35

Wykonanie połączeń rurowych

1. Włożyć płaskie zagięcie kanału do otworu wylotowego z tyłu urządzenia.

$$ \rightarrow R y s. \boxed {3 6} $$

1. W razie potrzeby należy zamontować kolejne elementy instalacji rurowej.

Umieszczenie urządzenia w wycięciu blatu roboczego

1. Upewnić się, że przewod przyłączeniowy jest połączony z urządzeniem.

2. Ostrożnie włożyć urządzenie w wycięcie blatu roboczego. → Rys. 37

Podłączenie do otworu wylotowego

1. Rurę powietrza odlotowego przymocować na złączce kanału płaskiego.
2. Wykonać połączenie z otworem powietrza wylotowego.
3. Miejsca połączenia odpowiednio uszczelnić.

Wkładanie filtrów

Uwaga: Do trybu pracy w obiegu zamkniętym za- montować filtr zapachów. Do trybu pracy w obiegu otwartym zamontować filtr akustyczny.

1. Uważać na kierunek przepływu powietrza filtrów.
2. Dwa z filtrów włożyć po lewej i po prawej stronie do urządzenia i przesunąć do przodu. → Rys. 42
3. Pozostałe filtry włożyć po lewej i po prawej stronie do urządzenia.

$$ \rightarrow R y s. \text { 43 } $$

Montaż filtra przeciwtłuszczowego

- Włożyć filtr przeciwtłuszczowy.

→ Rys. 44

Podłączanie do instalacji elektrycznej

1. Należy przestrzegać danych dotyczących połączeń podanych na tabliczce znamionowej.

2. W przypadku 3 N podłączyć przewód do gniazda przyłączeniowego zgodnie z rysunkiem.

$$ \rightarrow R y s. \boxed {4 5} $$

1. W przypadku 2 N podłączyć przewód do gniazda przyłączeniowego zgodnie z rysunkiem.

$$ \rightarrow R y s. \boxed {4 6} $$

1. W przypadku 1 N podłączyć przewód do gniazda przyłączeniowego zgodnie z rysunkiem.

$$ \rightarrow R y s. \boxed {4 7} $$

1. W przypadku 2 L/2 N podłączyć przewód do gniazda przyłączeniowego zgodnie z rysunkiem. → Rys. 48

2. Należy zwrócić uwagę na kolory przewodów.

- BN: brązowy

- BU: niebieski

– GN/YE: żółty i zielony

- BK: czarny

- GY: szary

1. W zależności od rodzaju przyłącza, w razie potrzeby ułożyć dostarczone fabrycznie końcówki kablowe w inny sposób.

2. Aby w razie potrzeby połączyć dwa przewody, użyć końcówki kablowej.

– Skrócić żyły przewodów.

- Usunąć izolację.

Kontrola działania

1. Włączyć urządzenie.
2. Jeżeli świeci się 0400 bo E06/łądzie Sie nie jest prawidłowo podłączone. → "Kontrola i korekta przyłącza elektrycznego", Strona 67
3. Jeśli na wyświetlaczu urządzenia nie pojawi się żaden błąd, sprawdzić działanie systemu wentylacyjnego na podstawie instrukcji obsługi.

Kontrola i korekta przyłącza elektrycznego

1. Odłączyć urządzenie od prądu.
2. Sprawdzić, czy podłączenia od strony urządzenia (rys. 4) i od strony budynku (rys. 8) odpowiadają schematowi połączeń zawartemu w niniejszej instrukcji montażu. → "Przygotowanie przyłącza elektrycznego", Strona 64 → "Podłączanie do instalacji elektrycznej", Strona 67
3. W przypadku 3 N należy postępować zgodnie z poniższym rysunkiem. → Rys. 49
4. W przypadku 2 N należy postępować zgodnie z poniższym rysunkiem. → Rys. 50
5. W przypadku 1 N należy postępować zgodnie z poniższym rysunkiem. → Rys. 51

Przełączanie wyświetlacza na tryb obiegu otwartego

1. W razie potrzeby dla obiegu otwartego należy odpowiednio przełączyć w ustawieniach podstawowych wyświetlacz sterownika elektronicznego.
2. Patrz rozdział Ustawienia podstawowe w instrukcji obsługi.

Demontaż urządzenia

UWAGA!

Narzędzia mogą uszkodzić ramę urządzenia.

▶ Nie wyciągać urządzenia od góry.
1. Odłączyć urządzenie od sieci elektrycznej.
2. Usunąć kanał wentylacyjny lub odkręcić połączenia stosowane w trybie obiegu zamkniętego.
3. Wypchnąć urządzenie od dołu.

tr

Teslimat kapsamı
