Produkttyp	Kochfeld mit integrierter Dunstabzugshaube (Zentralabsaugung)
Marke	Junker
Modell	JV28DT16
Kategorie	Kochfeld
Nettogewicht	Ca. 25 kg
Maximale Belastung der Arbeitsplatte	Ca. 60 kg
Stromversorgung	Anschluss 1 N, 2 N, 3 N oder 2 L/2 N je nach Konfiguration
Schutzklasse	Klasse 1 (mit Schutzleiter)
Betriebsarten	Abluftbetrieb oder Umluftbetrieb (mit Filtern)
Empfohlener Leitungsdurchmesser	150 mm (Innenquerschnitt ~177 cm²)
Mitgelieferte Filter	Fettfilter, Schalldämpferfilter (Abluftbetrieb) oder Geruchsfilter (Umluftbetrieb)
Filterwartung	Fettfilter waschbar, Geruchsfilter und Schalldämpferfilter austauschbar
Sicherheitsabstand Rückwand	50 mm für optimale Leistung
Mindestabstand zu elektronischen Implantaten	10 cm (Vorhandensein von Permanentmagneten)
Hitzebeständigkeit des Möbels	Bis 90 °C
Mindestquerschnitt der Luftauslassöffnung im Umluftbetrieb	Ca. 400 cm² in der Sockelleiste
Garantie	Garantie nur gültig bei fachgerechter Installation
Kundendienst	Ersatzteile verfügbar (Filter, Leitungen, Stromkabel)

Häufig gestellte Fragen - JV28DT16 Junker

Welche Betriebsarten hat die integrierte Dunstabzugshaube?

Die Dunstabzugshaube kann im Abluftbetrieb (Luft nach außen abführen) oder im Umluftbetrieb (Filtern und Rückführung in den Raum) betrieben werden. Der Umluftbetrieb erfordert die Installation von Geruchsfiltern und eines Diffusors.

Welche Sicherheitsabstände muss ich bei der Installation einhalten?

Halten Sie einen Mindestabstand von 50 mm zwischen der Rückwand des Möbels und der Wand ein, um optimale Leistung zu erzielen. Bei Personen mit elektronischen Implantaten ist ein Mindestabstand von 10 cm aufgrund der Permanentmagneten einzuhalten.

Wie installiere ich das Gerät im Umluftbetrieb?

Verwenden Sie den Geruchsfilter, den Diffusor und die Schornsteine für den Umluftbetrieb. Befestigen Sie die Dichtung am Flachkanalbogen, führen Sie ihn in die Auslassöffnung ein und verbinden Sie die Rohrleitungselemente. Schaffen Sie eine Luftauslassöffnung in der Sockelleiste des Möbels von mindestens 400 cm².

Kann ich das Gerät zusammen mit einer Feuerstätte (Kamin, Ofen) verwenden?

Ja, aber nur, wenn die Luftzufuhr ausreicht, um einen Unterdruck von mehr als 4 Pa zu vermeiden. Im Abluftbetrieb erfordert die gleichzeitige Nutzung mit einer Feuerstätte nicht verschließbare Luftöffnungen oder einen Wandkasten. Ziehen Sie einen Schornsteinfeger hinzu.

Wie reinige oder ersetze ich die Filter?

Der Fettfilter ist waschbar (in der Spülmaschine oder von Hand). Die Geruchsfilter (Umluftbetrieb) und Schalldämpferfilter (Abluftbetrieb) sind austauschbar. Achten Sie beim Einsetzen auf die Luftströmungsrichtung.

Welche Abmessungen hat das Gerät?

Die genauen Abmessungen finden Sie in den Installationszeichnungen (Abb. 3 der Anleitung). Das Gerät wiegt ca. 25 kg. Die Arbeitsplatte muss eine Last von ca. 60 kg tragen.

Wie erfolgt der elektrische Anschluss?

Der Anschluss muss von einem qualifizierten Elektriker durchgeführt werden. Befolgen Sie die Schaltpläne je nach Konfiguration (1 N, 2 N, 3 N oder 2 L/2 N). Verwenden Sie nur das mitgelieferte Kabel und beachten Sie die Farbcodes (BN: braun, BU: blau, GN/YE: grün/gelb, BK: schwarz, GY: grau).

Was tun, wenn die Anzeige einen Fehler anzeigt (z. B. 0400 EBSBume)?

Diese Meldung weist auf einen Fehler im elektrischen Anschluss hin. Schalten Sie die Stromversorgung aus und überprüfen Sie die Verbindung auf der Geräte- und Gebäudeseite gemäß den Schaltplänen in der Anleitung. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Kann ich das Gerät über einer Schublade installieren?

Ja, aber beachten Sie die Mindestabstände für die Entnahme des Überlaufbehälters (siehe Abb. 11 und 12 der Anleitung). Legen Sie keine Gegenstände ab, die die maximale Schubladenhöhe überschreiten.

Wie wechsele ich vom Abluft- in den Umluftbetrieb?

Sie müssen die Grundeinstellungen der elektronischen Steuerung ändern (siehe Kapitel 'Grundeinstellungen' in der Gebrauchsanleitung). Ersetzen Sie außerdem die Schalldämpferfilter durch Geruchsfilter und installieren Sie den Diffusor.

BEDIENUNGSANLEITUNG JV28DT16 Junker

Prüfen Sie nach dem Auspacken alle Teile auf Transportschäden und die Vollständigkeit der Lieferung. → Abb. 1

QR-Code Montagevideo

Hier finden Sie den QR-Code für das Montagevideo. → Abb. 2

Gerätemaße

Hier finden Sie die Maße des Geräts. → Abb. 3

Einbaumaße für Flachkanalbögen

Hier finden Sie eine Übersicht über die Einbaumaße der Flachkanalbögen.

Seitenansicht:

→ Abb. 4, → Abb. 5, → Abb. 6

Frontansicht:

→ Abb. 7

Installationsvarianten

Hier finden Sie eine Übersicht über die unterschiedlichen Installationsvarianten.

Geruchsfilter und Adapter für Umluftbetrieb:

→ Abb. 8

Geruchsfilter, Diffusor und Dichtung für Umluftbetrieb:

→ Abb. 9

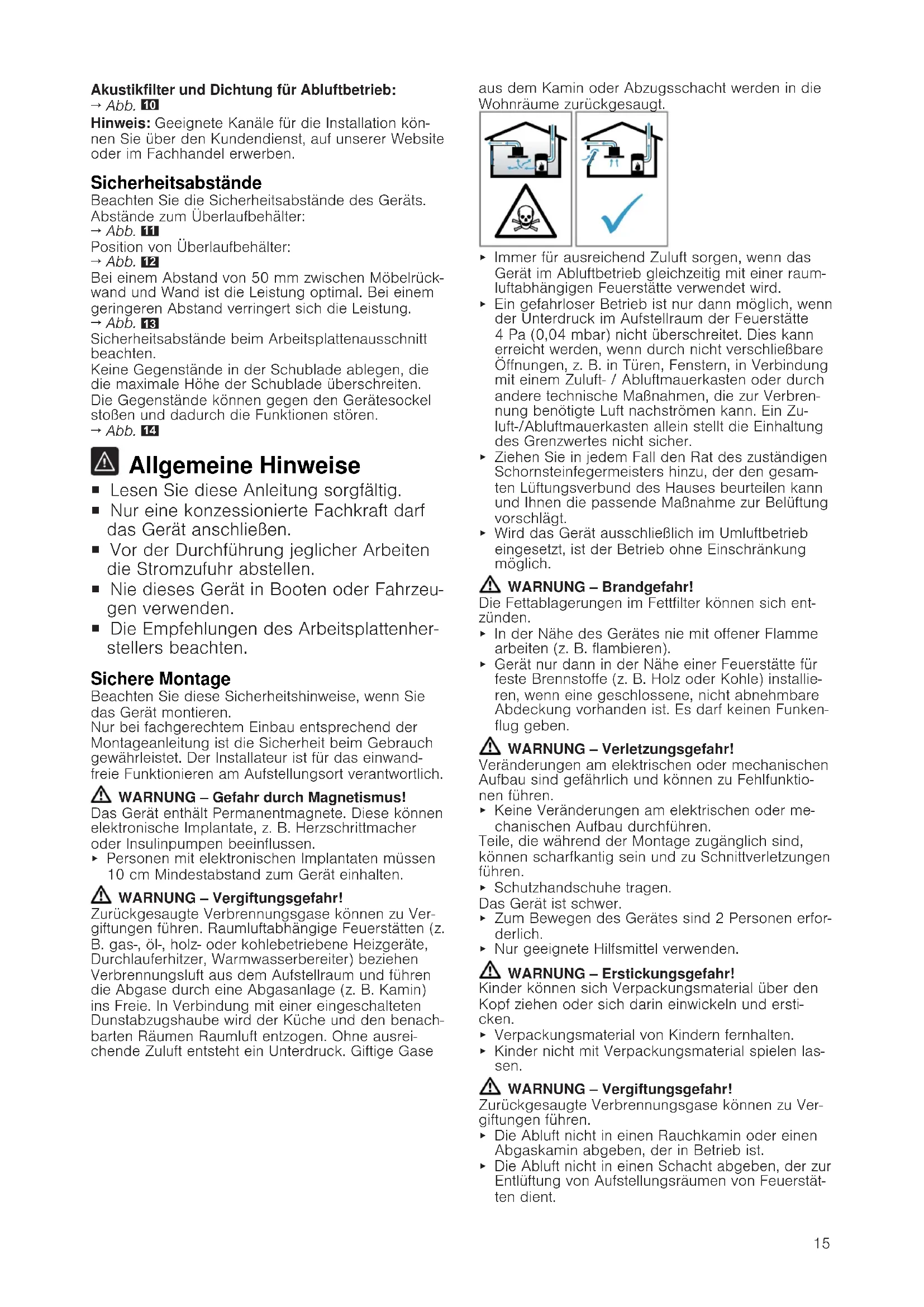

Akustikfilter und Dichtung für Abluftbetrieb:

→ Abb. 10

Hinweis: Geeignete Kanäle für die Installation können Sie über den Kundendienst, auf unserer Website oder im Fachhandel erwerben.

Sicherheitsabstände

Beachten Sie die Sicherheitsabstände des Geräts.

Abstände zum Überlaufbehälter:

→ Abb. 11

Position von Überlaufbehälter:

→ Abb. 12

Bei einem Abstand von 50 mm zwischen Möbelrückwand und Wand ist die Leistung optimal. Bei einem geringeren Abstand verringert sich die Leistung.

→ Abb. 13

Sicherheitsabstände beim Arbeitsplattenausschnitt beachten.

Keine Gegenstände in der Schublade ablegen, die die maximale Höhe der Schublade überschreiten. Die Gegenstände können gegen den Gerätesockel stoßen und dadurch die Funktionen stören.

→ Abb. 14

Allgemeine Hinweise

■ Lesen Sie diese Anleitung sorgfältig.
■ Nur eine konzessionierte Fachkraft darf das Gerät anschließen.
■ Vor der Durchführung jeglicher Arbeiten die Stromzufuhr abstellen.
■ Nie dieses Gerät in Booten oder Fahrzeugen verwenden.
■ Die Empfehlungen des Arbeitsplattenherstellers beachten.

Sichere Montage

Beachten Sie diese Sicherheitshinweise, wenn Sie das Gerät montieren. Nur bei fachgerechtem Einbau entsprechend der Montageanleitung ist die Sicherheit beim Gebrauch gewährleistet. Der Installateur ist für das einwandfreie Funktionieren am Aufstellungsort verantwortlich.

WARNUNG – Gefahr durch Magnetismus!

Das Gerät enthält Permanentmagnete. Diese können elektronische Implantate, z. B. Herzschrittmacher oder Insulinpumpen beeinflussen.

- Personen mit elektronischen Implantaten müssen 10 cm Mindestabstand zum Gerät einhalten.

WARNUNG – Vergiftungsgefahr!

Zurückgesaugte Verbrennungsgase können zu Vergiftungen führen. Raumluftabhängige Feuerstätten (z. B. gas-, öl-, holz- oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter) beziehen Verbrennungsluft aus dem Aufstellraum und führen die Abgase durch eine Abgasanlage (z. B. Kamin) ins Freie. In Verbindung mit einer eingeschalteten Dunstabzugshaube wird der Küche und den benachbarten Räumen Raumluft entzogen. Ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige Gase

aus dem Kamin oder Abzugsschacht werden in die Wohnräume zurückgesaugt.

• Immer für ausreichend Zuluft sorgen, wenn das Gerät im Abluftbetrieb gleichzeitig mit einer raumluftabhängigen Feuerstätte verwendet wird.
• Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern, in Verbindung mit einem Zuluft-/Abluftmauerkasten oder durch andere technische Maßnahmen, die zur Verbrennung benötigte Luft nachströmen kann. Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.
• Ziehen Sie in jedem Fall den Rat des zuständigen Schornsteinfegermeisters hinzu, der den gesamten Lüftungsverbund des Hauses beurteilen kann und Ihnen die passende Maßnahme zur Belüftung vorschlägt.
• Wird das Gerät ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich.

WARNUNG – Brandgefahr!

Die Fettablagerungen im Fettfilter können sich entzünden.

• In der Nähe des Gerätes nie mit offener Flamme arbeiten (z. B. flambieren).
• Gerät nur dann in der Nähe einer Feuerstätte für feste Brennstoffe (z. B. Holz oder Kohle) installieren, wenn eine geschlossene, nicht abnehmbare Abdeckung vorhanden ist. Es darf keinen Funkenflug geben.

WARNUNG – Verletzungsgefahr!

Veränderungen am elektrischen oder mechanischen Aufbau sind gefährlich und können zu Fehlfunktionen führen.

• Keine Veränderungen am elektrischen oder mechanischen Aufbau durchführen.
  Teile, die während der Montage zugänglich sind, können scharfkantig sein und zu Schnittverletzungen führen.
  ▶ Schutzhandschuhe tragen.
  Das Gerät ist schwer.
• Zum Bewegen des Gerätes sind 2 Personen erforderlich.
• Nur geeignete Hilfsmittel verwenden.

WARNUNG – Erstickungsgefahr!

Kinder können sich Verpackungsmaterial über den Kopf ziehen oder sich darin einwickeln und erstücken.

• Verpackungsmaterial von Kindern fernhalten.
• Kinder nicht mit Verpackungsmaterial spielen lassen.

WARNUNG – Vergiftungsgefahr!

Zurückgesaugte Verbrennungsgase können zu Vergiftungen führen.

• Die Abluft nicht in einen Rauchkamin oder einen Abgaskamin abgeben, der in Betrieb ist.
  Die Abluft nicht in einen Schacht abgeben, der zur Entlüftung von Aufstellungsräumen von Feuerstätten dient.

- Soll die Abluft in einen Rauchkamin oder Abgaskamin geführt werden, der nicht in Betrieb ist, muss die Zustimmung des zuständigen Schornsteinfegermeisters eingeholt werden.

Zurückgesaugte Verbrennungsgase können zu Vergiftungen führen.

- Wenn eine Dunstabzugshaube mit einer raumluftabhängigen Feuerstätte installiert wird, muss die Stromzuführung der Dunstabzugshaube mit einer geeigneten Sicherheitsschaltung versehen werden.

Hinweise zum elektrischen Anschluss

Um das Gerät sicher elektrisch anschließen zu können, beachten Sie diese Hinweise.

⚠️ WARNUNG – Stromschlaggefahr!

Die Trennung des Geräts vom Stromnetz muss jederzeit möglich sein. Das Gerät darf nur an eine vorschriftsmäßig installierte Anschlussdose angeschlossen werden.

In der festverlegten elektrischen Installation muss eine allpolige Trennvorrichtung nach den Bedingungen der Überspannungskategorie III und nach den Errichtungsbestimmungen eingebaut werden.
▶ Nur eine Elektrofachkraft darf die festverlegte elektrische Installation ausführen. Wir empfehlen einen Fehlerstromschutzschalter (FI-Schalter) im Stromkreis der Geräteversorgung zu installieren.
■ Das Anschlusskabel nicht knicken oder einklemmen und von scharfen Kanten fernhalten.
■ Das Anschlusskabel so verlegen, dass es nicht das heiße Gerätegehäuse berührt.
- Nur das mit dem Gerät mitgelieferte oder vom technischen Kundendienst gelieferte Anschlusskabel verwenden.
■ Dieses Gerät entspricht den EG-Funkentstörbestimmungen.
■ Das Gerät entspricht der Schutzklasse 1. Daher das Gerät nur mit Schutzleiter-Anschluss verwenden.
■ Der Hersteller übernimmt keine Verantwortung für Betriebsstörungen oder mögliche Schäden, die auf eine fehlerhafte elektrische Installation zurückzuführen sind.

Elektrischen Anschluss vorbereiten

Voraussetzung: Nur der dafür ausgebildete Kunden- dienst darf Arbeiten am Geräteinneren durchführen oder das Netzkabel tauschen.

1. Die Hinweise zum elektrischen Anschluss beachten.
   Bei einer fehlerhaften Montage, einem unsachgemäßen Einbau oder Anschluss erlischt die Garantie.
2. Falls eine längere Netzanschlussleitung notwendig ist, den Kundendienst kontaktieren. Anschlussleitungen stehen bis zu 2,20 m zur Verfügung.
3. Bei Geräten ohne vorinstalliertes Kabel das Netz-kabel in die Anschlussdose einführen.

Anschlussdose öffnen

• Den Deckel der Anschlussdose mithilfe eines Schraubenziehers anheben.
  → Abb. 15

Anschlussdose vorbereiten

1. Die Schraube lösen.
   → Abb. 16

2. Die Schlauchschelle mithilfe eines Schraubenziehers anheben.
   → Abb. 17

3. Die Schlauchschelle lösen.
   → Abb. 18

Kabel in Anschlussdose anschließen

1. Bei 3 N das Kabel gemäß der folgenden Abbildung an der Anschlussdose anschließen.
   → Abb. 19

2. Bei 2 N das Kabel gemäß der folgenden Abbildung an der Anschlussdose anschließen.

→ Abb. 20

1. Bei 1 N das Kabel gemäß der folgenden Abbildung an der Anschlussdose anschließen.

→ Abb. 21

1. Bei 2 L / 2 N das Kabel gemäß der folgenden Abbildung an der Anschlussdose anschließen.

→ Abb. 22

1. Die Farben der Kabel beachten.

- BN: Braun

- BU: Blau

– GN/YE: Gelb und grün

- BK: Schwarz

- GY: Grau

1. Bei Bedarf die beiliegenden Kupferbrücken gemäß dem Anschlussbild einbauen.

2. Die Kabel anschließen und dann die Schrauben an der Anschlussdose festziehen.

3. Bei einem Anschluss 1 N\~ oder 2 L / 2 N gemäß dem Anschlussbild entspricht 1 dem Ventilatormotor.

4. Bei einem Anschluss 2 N\~/3 N\~ entspricht die Phase L1 (Grey) dem Ventilatormotor.

Kabel in der Anschlussdose befestigen

1. Das Netzkabel mit der Schlauchschelle befestigen.
2. Die Schraube an der korrekten Position anziehen.
3. Keinen Akkuschrauber verwenden.
   → Abb. 23
4. Um den Verschluss der Anschlussdose zu erleichtern, die Kabel im mittleren Bereich der Anschlussdose anordnen.
5. Den Deckel der Anschlussdose schließen.

Hinweise zur Abluftleitung

Der Hersteller des Geräts übernimmt keine Gewährleistung für Beanstandungen, die auf die Rohrstrecke zurückzuführen sind.

■ Ein kurzes, geradliniges Abluftrohr mit einem möglichst großen Rohrdurchmesser verwenden.
■ Lange, raue Abluftrohre, viele Rohrbögen oder kleine Rohrdurchmesser verringern die Absaugleistung und erhöhen das Lüftergeräusch.
■ Ein Abluftrohr aus nicht brennbarem Material verwenden.
■ Um Kondensat-Rücklauf zu vermeiden, das Abluftrohr vom Gerät aus mit 1° Gefälle montieren.

Flachkanäle

Flachkanäle verwenden, deren Innenquerschnitt dem Durchmesser der Rundrohre entspricht:

■ Durchmesser 150 mm entspricht ca. 177 cm².
■ Bei abweichenden Rohrdurchmessern Dichtstreifen einsetzen.
■ Keine Flachkanäle mit scharfen Umlenkungen verwenden.

Rundrohre

Rundrohre mit einem Innendurchmesser von 150 mm verwenden.

Hinweise zum Abluftbetrieb

Bei Abluftbetrieb sollte eine Rückstauklappe eingebaut werden.

Hinweise

- Wenn dem Gerät keine Rückstauklappe beilgelegt ist, kann eine Rückstauklappe über den Fachhandel bezogen werden.

- Wenn die Abluft durch die Außenwand geleitet wird, sollte ein Teleskop-Mauerkasten verwendet werden.

Möbel prüfen

1. Prüfen, ob das Einbaumöbel waagerecht und ausreichend tragfähig ist.

Das maximale Gewicht des Geräts beträgt ca. 25 kg.

Die Arbeitsplatte, in die Sie das Gerät einbauen, muss Belastungen von ca. 60 kg standhalten.

1. Sicherstellen, dass die Stabilität des Einbaumöbels auch nach den Ausschnittarbeiten gewährleistet ist.

2. Die Tragfähigkeit und die Stabilität durch geeignete Unterkonstruktionen sicherstellen, insbesondere bei dünnen Arbeitsplatten.

– Das Gerätegewicht inklusive zusätzlicher Beladung berücksichtigen.

– Hitzebeständiges und feuchtigkeitsbeständiges Verstärkungsmaterial verwenden.

1. Sicherstellen, dass das Einbaumöbel bis 90 °C hitzebeständig ist.

2. Keine anderen Geräte unterbauen, z. B. Backöfen, Kühlgeräte, Geschirrspüler oder Waschmaschinen.

3. Die Ebenheit des Geräts erst nach der Installation in der Einbauöffnung überprüfen.

Möbel vorbereiten

Voraussetzung: Die Einbaumöbel sind bis 90 °C temperaturbeständig.

1. Den Möbelausschnitt gemäß der Einbauskizze anzeichnen.

→ Abb. 14

1. Vier Mal Bohrungen mit einem Durchmesser von 6 mm herstellen.

→ Abb. 24

1. Sicherstellen, dass der Winkel der Schnittfläche zur Arbeitsplatte 90° beträgt.

→ Abb. 24

Beim Einbau über einem Schubfach die Mindestabstände einhalten

1. Zur Entnahme des Überlaufbehälters bei eingebautem Gerät die Mindestabstände berücksichtigen.

→ Abb. 11

1. Die Position des Überlaufbehälters beachten.

→ Abb. 12

Möbel für Umluftbetrieb mit dem Adapter vorbereiten

Hinweis: Wir empfehlen keine Installation an einer nicht-thermisch isolierten Außenwand oder über kaltem Boden ( ≥ 0,5 W/m ^2 °C).

1. Bei der Kombination mit dem Adapter für den Ausschnitt in der Rückwand die entsprechenden Maße beachten.

→ Abb. 25

1. Die Dicke der Arbeitsplatte messen. Das Maß auf die Schablone übertragen und eine Linie zeichnen, die dieser entspricht.

→ Abb. 26

1. Auf der Schablone entlang der markierten Linie der Arbeitsplattendicke A, der Schnittmittellinie B und der Bezugslinie zum inneren Luftauslass C schneiden.

2. Die Mitte des Ausschnitts in der Arbeitsplatte als Mittellinie auf der Möbelrückwand anzeichnen. → Abb. 27

3. Die Schablone an der Mittellinie der Möbelrückwand und an der Unterkante der Arbeitsfläche ausrichten.

4. Den Ausschnitt in der Rückwand entsprechend der Schablone herstellen.

5. Nach den Ausschnittarbeiten die Späne entfernen.

6. Die Schnittflächen hitzebeständig und wasserdicht versiegeln.

→ Abb. 24

Belüftung

1. Bei Umluftbetrieb in der Sockelleiste des Möbels einen Luftauslass herstellen.

– Einen Mindestquerschnitt des Luftauslasses von ca. 400 cm ^2 vorsehen.

- Um den Luftzug und das Geräusch niedrig zu halten, in der Sockelblende die Auslassöffnung so groß wie möglich ausführen.

1. Um eine korrekte Funktionsweise des Geräts zu garantieren, das Kochfeld über einen Luftauslass mit einem Mindestquerschnitt von 200 cm² im Unterschrank angemessen belüften.

Gerät mit Umluftbetrieb mit Adapter einbauen Die Dichtung auf dem Adapter befestigen

- Die Dichtung auf dem Adapter mit max. 5 mm zum Rand befestigen.

→ Abb. 28

Adapter anbringen

1. Die Klebefläche um den Ausschnitt an der Möbelrückwand reinigen und entfetten.

2. Den Adapter in die Auslassöffnung an der Rückseite des Kochfelds einsetzen.

→ Abb. 29

1. Die Schutzfolie des Klebebands vom Adapter entfernen.

→ Abb. 30

Gerät in den Arbeitsplattenausschnitt einsetzen

1. Sicherstellen, dass das Anschlusskabel mit dem Gerät verbunden ist.

2. Das Gerät vorsichtig in den Arbeitsplattenausschnitt einsetzen.

→ Abb. 31

Adapter fixieren

1. Den Adapter an der mittleren Halterung festhalten und mit den seitlichen Halterungen gegen die Möbelrückwand im Unterschrank schieben und festkleben.

→ Abb. 32

1. Bei Bedarf den Adapter zusätzlich mit Schrauben fixieren.

→ Abb. 33

Möbel für Umluftbetrieb mit Umluftkanal vorbereiten

1. Bei Bedarf die Möbelrückwand entfernen.

2. Bei der Kombination mit dem Flachkanalbogen für den Ausschnitt in der Rückwand die entsprechenden Maße beachten.

→ Abb. 34

1. Bei Umluftbetrieb in der Sockelleiste des Möbels einen Luftauslass herstellen.

– Einen Mindestquerschnitt des Luftauslasses von ca. 400 cm ^2 vorsehen.

- Um den Luftzug und das Geräusch niedrig zu halten, in der Sockelblende die Auslassöffnung so groß wie möglich ausführen.

1. Um eine korrekte Funktionsweise des Geräts zu garantieren, das Kochfeld über einen Luftauslass mit einem Mindestquerschnitt von 200 cm² im Unterschrank angemessen belüften.

2. Nach den Ausschnittarbeiten die Späne entfernen.

3. Die Schnittflächen hitzebeständig und wasserdicht versiegeln.

→ Abb. 24

Gerät für Umuftbetrieb mit Umluftkanal einbauen

1. Beim Umluftbetrieb die Dichtung, den Umluftkanal, den Diffusor und die Geruchsfilter verwenden.

2. Die Maße für die unterschiedlichen Flachkanalbögen beachten. → Seite 14

Dichtung befestigen

- Die mitgelieferte Dichtung am Flachkanalbogen maximal 5 mm vom Rand befestigen.

→ Abb. 35

Flachkanalbogen einsetzen

- Den Flachkanalbogen in die Auslassöffnung an der Geräterückseite einsetzen.

→ Abb. 36

Gerät in den Arbeitsplattenausschnitt einsetzen

1. Sicherstellen, dass das Anschlusskabel mit dem Gerät verbunden ist.

2. Das Gerät vorsichtig in den Arbeitsplattenausschnitt einsetzen.

→ Abb. 37

Verrohrung zwischen Gerät und Diffusor herstellen

1. Die Bauteile des Umluftkanals miteinander verbinden.

– Die Flachkanalrohrverbinder durch Einrasten befestigen.

- Für eine zusätzliche Fixierung die Flachkanal-rohrverbinder mit 4 Schrauben für Kunststoffe PT 4x8 mm zusammenschrauben.

→ Abb. 38

1. Den Umluftkanal mit dem Flachkanalbogen an der Rückseite des Kochfelds verbinden.

→ Abb. 39

1. Den Diffusor mit dem Umluftkanal verbinden.

→ Abb. 40

Möbel für Abluftbetrieb vorbereiten

1. Bei Bedarf die Möbelrückwand entfernen.

2. Bei der Kombination mit einem Flachkanalbogen für den Ausschnitt in der Rückwand die entsprechenden Maße beachten.

→ Abb. 41

1. Nach den Ausschnittarbeiten die Späne entfernen.

2. Die Schnittflächen hitzebeständig und wasserdicht versiegeln.

→ Abb. 24

Gerät für Abluftbetrieb einbauen

1. Beim Abluftbetrieb die Dichtung und die Akustikfilter verwenden.

2. Die Hinweise zur Abluftleitung beachten.

→ Seite 16

Dichtung befestigen

- Die mitgelieferte Dichtung am Flachkanalbogen maximal 5 mm vom Rand befestigen.

→ Abb. 35

Verrohrung herstellen

1. Den Flachkanalbogen in die Auslassöffnung an der Geräterückseite einsetzen.

→ Abb. 36

1. Bei Bedarf weitere Verrohrungselemente montieren.

Gerät in den Arbeitsplattenausschnitt einsetzen

1. Sicherstellen, dass das Anschlusskabel mit dem Gerät verbunden ist.

2. Das Gerät vorsichtig in den Arbeitsplattenausschnitt einsetzen.

→ Abb. 37

Abluftverbindung herstellen

1. Das Abluftrohr am Flachkanalbogen befestigen.

2. Die Verbindung zur Abluftöffnung herstellen.

3. Die Verbindungsstellen geeignet abdichten.

Filter einsetzen

Hinweis: Bei Umluftbetrieb die Geruchsfilter einsetzen.

Bei Abluftbetrieb die Akustikfilter einsetzen.

1. Die Luftstromrichtung der Filter beachten.

2. Zwei der Filter links und rechts in das Gerät einsetzen und nach vorne schieben.

→ Abb. 42

1. Die anderen Filter links und rechts in das Gerät einsetzen.

→ Abb. 43

Fettfilter einsetzen

▶ Den Fettfilter einsetzen.

→ Abb. 44

Stromanschluss herstellen

1. Die Anschlussdaten auf dem Typenschild beachten.

2. Bei 3 N das Kabel an der Anschlussdose gemäß der Abbildung anschließen.

→ Abb. 45

1. Bei 2 N das Kabel an der Anschlussdose gemäß der Abbildung anschließen.

→ Abb. 46

1. Bei 1 N das Kabel an der Anschlussdose gemäß der Abbildung anschließen.

→ Abb. 47

1. Bei 2 L/2 N das Kabel an der Anschlussdose gemäß der Abbildung anschließen.

→ Abb. 48

1. Die Farben der Kabel beachten.

- BN: Braun

- BU: Blau

– GN/YE: Gelb und grün

- BK: Schwarz

- GY: Grau

1. Je nach Anschlussart bei Bedarf die vom Werk gelieferten Aderendhülsen anders anordnen.

2. Um bei Bedarf zwei Kabel zu verbinden, eine Ade-rendhülse einsetzen.

– Die Adern kürzen.

– Die Isolierung entfernen.

Funktion prüfen

1. Das Gerät einschalten.

2. Wenn 0400, E8817 leuchtet, ist das Gerät nicht richtig angeschlossen. → "Elektrischen Anschluss prüfen und korrigieren", Seite 19

3. Wenn kein Fehler in der Anzeige des Geräts erscheint, die Funktion der Lüftung anhand der Gebrauchsanleitung prüfen.

Elektrischen Anschluss prüfen und korrigieren

1. Das Gerät vom Stromanschluss trennen.
2. Prüfen, ob der Anschluss am Gerät (Bild 4) und der gebäudeseitige Anschluss (Bild 8) dem Anschlussschema in dieser Montageanleitung entsprechen. → "Elektrischen Anschluss vorbereiten", Seite 16 → "Stromanschluss herstellen", Seite 18
3. Bei 3 N die folgende Abbildung beachten. → Abb. 49
4. Bei 2 N die folgende Abbildung beachten. → Abb. 50
5. Bei 1 N die folgende Abbildung beachten. → Abb. 51

Anzeige auf Abluftbetrieb umstellen

1. Bei Bedarf für den Abluftbetrieb die Anzeige der elektronischen Steuerung in den Grundeinstellungen umstellen.
2. Das Kapitel Grundeinstellungen in der Gebrauchsanleitung beachten.

Gerät ausbauen

ACHTUNG!

Werkzeuge können den Geräterahmen beschädigen.

Das Gerät nicht von oben heraushebeln.

1. Das Gerät vom Stromnetz trennen.
2. Den Abluftkanal entfernen oder die Umluftverbindungen lösen.
3. Das Gerät von unten herausdrücken.

en

Scope of delivery
