JV28DT16 - плита Junker - Бесплатное руководство пользователя

Тип продукта	Варочная панель с интегрированной вытяжкой (централизованное всасывание)
Бренд	Junker
Модель	JV28DT16
Категория	Кухонная плита (варочная поверхность)
Вес нетто	Около 25 кг
Максимальная нагрузка на столешницу	Около 60 кг
Электропитание	Подключение 1 N, 2 N, 3 N или 2 L/2 N в зависимости от конфигурации
Класс защиты	Класс 1 (с защитным проводником)
Режимы работы	Отвод наружу или рециркуляция воздуха (с фильтрами)
Рекомендуемый диаметр воздуховода	150 мм (внутреннее сечение ~177 см²)
Поставляемые фильтры	Жировой фильтр, акустический фильтр (режим отвода) или фильтр против запахов (режим рециркуляции)
Обслуживание фильтров	Жировой фильтр моющийся, фильтры против запахов и акустические заменяемые
Безопасное расстояние до задней стенки	50 мм для оптимальной производительности
Минимальное расстояние до электронных имплантов	10 см (наличие постоянных магнитов)
Термостойкость мебели	До 90 °C
Минимальное сечение выпускного отверстия при рециркуляции	Около 400 см² в цоколе
Гарантия	Гарантия действительна только при правильной установке
Послепродажное обслуживание	Доступные запасные части (фильтры, воздуховоды, кабели питания)

Часто задаваемые вопросы - JV28DT16 Junker

Какие режимы работы у встроенной вытяжки?

Вытяжка может работать в режиме отвода наружу (выброс воздуха наружу) или в режиме рециркуляции воздуха (фильтрация и возврат в помещение). Режим рециркуляции требует установки фильтров против запахов и диффузора.

Какие безопасные расстояния необходимо соблюдать при установке?

Соблюдайте расстояние не менее 50 мм между задней стенкой мебели и стеной для оптимальной производительности. Для людей с электронными имплантами соблюдайте минимальное расстояние 10 см из-за постоянных магнитов.

Как установить прибор в режиме рециркуляции воздуха?

Используйте фильтр против запахов, диффузор и каналы для работы в режиме рециркуляции. Закрепите уплотнитель на плоском колене воздуховода, вставьте его в выходное отверстие, затем соедините элементы трубопровода. Создайте выходное отверстие в цоколе мебели площадью не менее 400 см².

Можно ли использовать прибор с камином или печью?

Да, но только если приток воздуха достаточен для предотвращения разрежения более 4 Па. В режиме наружного отвода одновременное использование с камином или печью требует не закрывающихся вентиляционных отверстий или настенного короба. Проконсультируйтесь с компетентным трубочистом.

Как чистить или заменять фильтры?

Жировой фильтр можно мыть (в посудомоечной машине или вручную). Фильтры против запахов (режим рециркуляции) и акустические фильтры (режим отвода) подлежат замене. При установке соблюдайте направление потока воздуха.

Каковы размеры прибора?

Точные размеры указаны в монтажных схемах (Рис. 3 инструкции). Вес прибора составляет около 25 кг. Столешница должна выдерживать нагрузку около 60 кг.

Как выполнить подключение к электросети?

Подключение должен выполнять квалифицированный электрик. Следуйте схемам в соответствии с вашей конфигурацией (1 N, 2 N, 3 N или 2 L/2 N). Используйте только поставляемый кабель и соблюдайте цветовую маркировку (BN: коричневый, BU: синий, GN/YE: желто-зеленый, BK: черный, GY: серый).

Что делать, если на дисплее отображается ошибка (например, 0400 EBSBume)?

Это сообщение указывает на неисправность электрического подключения. Отключите питание и проверьте соединение на стороне прибора и со стороны здания в соответствии со схемами инструкции. Если проблема не исчезнет, обратитесь в сервисную службу.

Можно ли установить прибор над выдвижным ящиком?

Да, но соблюдайте минимальные расстояния для извлечения резервуара для избытка жидкости (см. Рис. 11 и 12 инструкции). Не размещайте предметы, выступающие за максимальную высоту ящика.

Как переключиться с режима отвода на режим рециркуляции?

Необходимо изменить базовые настройки электронного блока управления (см. главу 'Базовые настройки' в инструкции по эксплуатации). Также замените акустические фильтры на фильтры против запахов и установите диффузор.

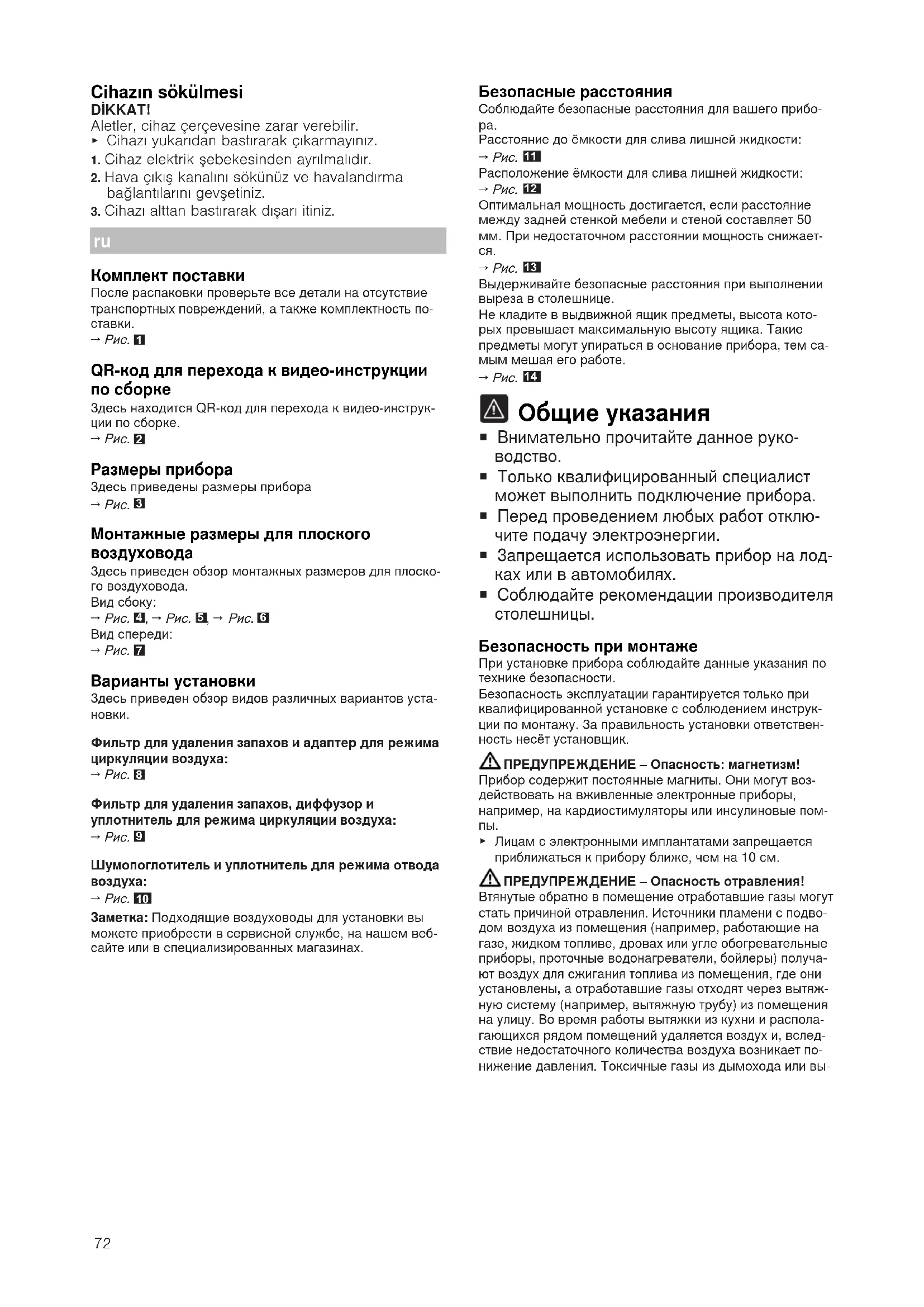

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ JV28DT16 Junker

После распаковки проверьте все детали на отсутствие транспортных повреждений, а также комплектность поставки.

$$ \rightarrow \mathcal {P} u c. 1 $$

QR-код для перехода к видео-инструкции по сборке

Здесь находится QR-код для перехода к видео-инструкции по сборке.

$$ \rightarrow P u c. \boxed {2} $$

Размеры прибора

Здесь приведены размеры прибора

$$ \rightarrow P _ {H C}. \boxed {3} $$

Монтажные размеры для плоского воздуховода

Здесь приведен обзор монтажных размеров для плоского воздуховода.

Вид сбоку:

$$ \rightarrow P u c. \mathbf {4}, \rightarrow P u c. \mathbf {5}, \rightarrow P u c. \mathbf {6} $$

Вид спереди:

$$ \rightarrow P u c. \boxed {7} $$

Варианты установки

Здесь приведен обзор видов различных вариантов установки.

Фильтр для удаления запахов и адаптер для режима циркуляции воздуха:

$$ \rightarrow P u c. \boxed {8} $$

Фильтр для удаления запахов, диффузор и уплотнитель для режима циркуляции воздуха:

$$ \rightarrow P u c. \boxed {9} $$

Шумопоглотитель и уплотнитель для режима отвода воздуха:

$$ \rightarrow P u c. \boxed {1 0} $$

Заметка: Подходящие воздуховоды для установки вы можете приобрести в сервисной службе, на нашем веб-сайте или в специализированных магазинах.

Безопасные расстояния

Соблюдайте безопасные расстояния для вашего прибора.

Расстояние до ёмкости для слива лишней жидкости:

$$ \rightarrow P _ {H C}. \boxed {1 1} $$

Расположение ёмкости для слива лишней жидкости:

$$ \rightarrow P _ {H C}. \textbf {1 2} $$

Оптимальная мощность достигается, если расстояние между задней стенкой мебели и стеной составляет 50 мм. При недостаточном расстоянии мощность снижается.

$$ \rightarrow P u c. 1 3 $$

Выдерживайте безопасные расстояния при выполнении выреза в столешнице.

Не кладите в выдвижной ящик предметы, высота которых превышает максимальную высоту ящика. Такие предметы могут упираться в основание прибора, тем самым мешая его работе.

$$ \rightarrow P _ {H C}. \boxed {1 4} $$

Общие указания

■ Внимательно прочитайте данное руководство.
■ Только квалифицированный специалист может выполнить подключение прибора.
■ Перед проведением любых работ отключите подачу электроэнергии.
■ Запрещается использовать прибор на лодках или в автомобилях.
■ Соблюдайте рекомендации производителя столешницы.

Безопасность при монтаже

При установке прибора соблюдайте данные указания по технике безопасности.

Безопасность эксплуатации гарантируется только при квалифицированной установке с соблюдением инструкции по монтажу. За правильность установки ответственность несёт установщик.

ПРЕДУПРЕЖДЕНИЕ – Опасность: магнетизм!

Прибор содержит постоянные магниты. Они могут воздействовать на вживленные электронные приборы, например, на кардиостимуляторы или инсулиновые помпы.

▶ Лицам с электронными имплантатами запрещается приближаться к прибору ближе, чем на 10 см.

ПРЕДУПРЕЖДЕНИЕ – Опасность отравления!

Втянутые обратно в помещение отработавшие газы могут стать причиной отравления. Источники пламени с подводом воздуха из помещения (например, работающие на газе, жидком топливе, дровах или угле обогревательные приборы, проточные водонагреватели, бойлеры) получают воздух для сжигания топлива из помещения, где они установлены, а отработавшие газы отходят через вытяжную систему (например, вытяжную трубу) из помещения на улицу. Во время работы вытяжки из кухни и располагающихся рядом помещений удаляется воздух и, вследствие недостаточного количества воздуха возникает понижение давления. Токсичные газы из дымохода или вы-

тяжного канала всасываются обратно в жилые помещения.

• Всегда обеспечивайте приток достаточного количества воздуха, если прибор и источник пламени с подводом воздуха из помещения работают одновременно в режиме отвода воздуха.
• Безопасным для эксплуатации прибора с открытым пламенем является понижение давления не более чем на 4 Па (0,04 мбар). Это может быть достигнуто, если необходимый для сжигания воздух будет поступать через незакрывающиеся отверстия, например, в дверях, окнах, с помощью стенового короба системы притока/отвода воздуха или иных технических мер. Только один стеновой короб системы притока/отвода воздуха не обеспечивает гарантию соблюдения предельного значения.
  В любой ситуации обращайтесь за советом к компе- тентному лицу, ответственному за эксплуатацию и очистку труб, способному оценить вентиляционную систему всего дома и предложить вам решение по принятию соответствующих мер.
• Если прибор работает исключительно в режиме циркуляции воздуха, то эксплуатация возможна без ограничений.

⚠️ ПРЕДУПРЕЖДЕНИЕ – Опасность возгорания!

Отложения жира в жироулавливающем фильтре могут вспыхнуть.

• Никогда не работайте с открытым пламенем рядом с прибором (например, фламбирование).
  ▶ Прибор можно устанавливать вблизи источника для сжигания твердого топлива (например, дрова или уголь), если предусмотрена цельная несъемная защитная панель. Не должно быть разлетающихся искр.

⚠️ ПРЕДУПРЕЖДЕНИЕ – Опасность травмирования!

Изменение механической или электрической конструкции может стать источником опасности и привести к выходу прибора из строя.

- Изменение механической или электрической конструкции запрещено.

Детали, открытые при монтаже, могут быть острыми и привести к порезам.

- Используйте защитные перчатки.

Прибор тяжёлый.

▶ Для его перемещения потребуются 2 человека.

- Используйте только подходящие вспомогательные средства.

⚠️ ПРЕДУПРЕЖДЕНИЕ – Опасность удушья!

Дети могут завернуться в упаковочный материал или надеть его себе на голову и задохнуться.

▶ Не подпускайте детей к упаковочному материалу.
- Не позволяйте детям играть с упаковочным материалом.

⚠️ ПРЕДУПРЕЖДЕНИЕ – Опасность отравления!

Втянутые обратно в помещение отработавшие газы могут стать причиной отравления.

• Вытяжной воздух не должен выходить через дымовую трубу или воздуховод при их эксплуатации.
  ▶ Для отвода вытяжного воздуха не следует использовать вентканал, служащий для вентиляции помещений, в которых установлены источники пламени.

▶ При подключении вытяжки к неиспользуемому дымоходу, необходимо получить разрешение в специальной инстанции, отвечающей за эксплуатацию и чистку труб.

Втянутые обратно в помещение отработавшие газы могут стать причиной отравления.

▶ При установке вытяжки в помещениях, где присутствует источник пламени с подводом воздуха из помещения, система подачи питания вытяжки должна быть оборудована функцией аварийного отключения.

Указания по подключению к электросети

Для безопасного подключения прибора к электросети соблюдайте данные инструкции.

⚠️ ПРЕДУПРЕЖДЕНИЕ – Опасность поражения электрическим током!

Следует обеспечить возможность отключения прибора от электросети в любой момент. Этот прибор можно подключать к сети только через правильно установленную распределительную коробку.

В стационарной электропроводке необходимо предусмотреть специальный выключатель для размыкания всех полюсов согласно условиям категории перенапряжения III и согласно условиям монтажа.
- Подключение стационарного электрооборудования должно производиться только квалифицированным электриком. Мы рекомендуем установить устройство защитного отключения (УЗО) в электрической цепи снабжения приборов.
■ Проследите, чтобы сетевой кабель не был зажат, не перегибался и находился вдали от острых кромок.
■ Прокладывайте сетевой кабель так, чтобы он не касался нагретого корпуса прибора.
- Используйте только сетевой кабель, входящий в комплект поставки прибора или поставляемый сервисной службой.
- Этот прибор соответствует требованиям правил ЕС по подавлению радиопомех.
- Прибор соответствует классу защиты 1, поэтому он должен эксплуатироваться только с заземляющим проводом.
■ Производитель не несет ответственности за неисправности или возможные повреждения, которые могут быть связаны с несоответствующим электрическим монтажом.

Подготовка к электроподключению

Требование: Работать с внутренними частями прибора или производить замену сетевого кабеля могут только прошедшие обучение специалисты сервисной службы.

1. Соблюдайте указания по подключению к электросети. В случае некорректной сборки, несоответствующей установки или подключения гарантия на прибор перестает действовать.
2. Если вам требуется более длинный сетевой кабель, обратитесь в сервисную службу. В наличии имеются кабели длиной до 2,20 м.
3. При установке приборов без предварительно смонтированного кабеля необходимо провести сетевой кабель к распределительной коробке.

Открывание распределительной коробки

• Приподнимите крышку распределительной коробки с помощью отвёртки.
  → Рис. 15

Подготовка распределительной коробки

1. Ослабьте винт.
   → Рис. 16

2. Приподнимите зажим с помощью отвёртки.
   → Рис. 17

3. Ослабьте зажим.

→Рис. 18

Подключение кабеля к распределительной коробке

1. Подключите клемму 3 N кабеля к распределительной коробке, как показано на следующем рисунке.

→Рис. 19

1. Подключите клемму 2 N кабеля к распределительной коробке, как показано на следующем рисунке.

→Рис. 20

1. Подключите клемму 1 N кабеля к распределительной коробке, как показано на следующем рисунке.

→Рис. 21

1. Подключите клемму 2 L/2 N кабеля к распределительной коробке, как показано на следующем рисунке.

→Рис. 22

1. Учитывайте цвет кабелей.

– BN: коричневый

- BU: синий

– GN/YE: жёлтый и зелёный

ВК: чёрный

- GY: серый

1. При необходимости установите поставляемые в комплекте медные перемычки согласно схеме подключения.

2. Подключите кабели, а затем затяните винты на распределительной коробке.

3. Согласно схеме подключения подключению 1 N\~ или 2 L / 2 N соответствует фаза 1 электродвигателя вентилятора.

4. Подключению 2 N\~/3 N\~ соответствует фаза L1 (серый) электродвигателя вентилятора.

Фиксация кабеля в распределительной коробке

1. Зафиксируйте сетевой кабель хомутом.

2. Затяните винт в правильном положении.

– Не используйте аккумуляторный гайковёрт.

→Рис. 23

1. Чтобы упростить закрывание распределительной коробки, расположите кабели в средней части коробки.

2. Закройте крышку коробки.

Указания по отводу воздуха

Производитель прибора не дает гарантии в случае рекламаций, касающихся участков трубопровода для отвода воздуха.

- Используйте короткую прямую вытяжную трубу, имеющую по возможности большой диаметр.

■ Длинные шероховатые вытяжные трубы, большое количество колен или трубы малого диаметра уменьшают мощность вытяжки и увеличивают шум от работы вентилятора.

- Используйте вытяжные трубы из невоспламеняющихся материалов.

- Чтобы предотвратить возврат конденсата, установите вытяжную трубу под углом 1° к прибору.

Плоские каналы

Используйте плоские каналы, внутреннее сечение которых соответствует диаметру круглых труб:

■ Диаметр 150 мм соответствует прим. 177 см².

■ При несоответствии диаметров труб используйте герметизирующую ленту.

■ Не используйте плоские каналы с резкими изгибами.

Круглые трубы

Рекомендуемый внутренний диаметр круглых труб – 150 мм.

Указания для режима отвода воздуха

В режиме отвода воздуха должна быть установлена заслонка обратной тяги.

Примечания

- Если заслонка обратной тяги не входит в комплект поставки прибора, её можно приобрести в специализированном магазине.

- Если вытяжной воздух отводится через наружную стену, следует использовать телескопический вентиляционный канал, проходящий в стене.

Проверка мебели

1. Убедитесь, что мебель для встраивания установлена ровно и способна выдержать нагрузку. Максимальный вес прибора составляет прим. 25 кг. Столешница, в которую встраивается прибор, должна выдерживать нагрузку прим. 60 кг.

2. После выполнения выреза проверьте устойчивость мебели для встраивания.

3. Обеспечьте несущую способность и устойчивость, особенно тонких столешниц, с помощью подходящих опорных конструкций.

– Учитывайте вес прибора, включая дополнительную нагрузку.

– Используйте жаропрочный и влагостойкий материал.

1. Убедитесь, что мебель для встраивания способна выдерживать температуру до 90 °C.

2. Не встраивайте духовные шкафы, холодильники, посудомоечные машины, стиральные машины и другую технику под прибором.

3. Проконтролируйте точность расположения прибора в горизонтальной плоскости после его установки в монтажный проём.

Подготовка мебели

Требование: Мебель для встраивания выдерживает температуру до 90 °C.

1. Разметьте место выреза в мебели в соответствии со схемой установки.

→ Рис. 14

1. Просверлите четыре отверстия диаметром 6 мм.

→ Рис. 24

1. Угол между поверхностью среза и столешницей должен составлять 90°.

→ Рис. 24

При установке над выдвижным ящиком выдерживайте минимальные отступы.

1. При снятии ёмкости для слива лишней жидкости на установленном приборе соблюдайте минимальные отступы.

→ Рис. 11

1. Учитывайте расположение ёмкости для слива лишней жидкости.

→Рис. 12

Подготовка мебели к установке прибора для циркуляции воздуха с адаптером

Заметка: Установка на внешней стене без теплоизоляции или над неотапливаемым полом не рекомендуется ( ≥ 0,5 Вт/м² °C).

1. При комбинировании с адаптером учитывайте соответствие размеров выреза в задней стенке.

→ Рис. 25

1. Измерьте толщину столешницы. Перенесите замер на шаблон и проведите соответствующую линию.

→ Рис. 26

1. Вырежьте шаблон по размеченной линии для толщины столешницы А, центральной линии выреза В и контрольной линии для внутреннего выпускного отверстия С.

2. Отметьте центр выреза в столешнице центральной ли- нией на задней стенке мебели.

→ Рис. 27

1. Выровняйте шаблон по центральной линии на задней стенке мебели и по нижнему краю столешницы.

2. Сделайте вырез в задней стенке в соответствии с шаблоном.

3. После выполнения выреза удалите опилки.

4. Загерметизируйте стыки термостойким и водонепро- ницаемым герметиком.

→ РИС. 24

Вентиляция

1. Установите воздушный клапан в цоколе для режима циркуляции воздуха.

– Минимальное поперечное сечение воздушного клапана должно быть прим. 400 см².

– Выпускное отверстие в цоколе должно быть достаточно большим, чтобы обеспечить тягу и низкий уровень шума.

1. Чтобы прибор функционировал правильно, обеспечьте приток воздуха к варочной панели через отверстие для выхода воздуха с минимальным поперечным сечением 200°см² в нижнем шкафу.

Установка прибора с режимом циркуляции воздуха с адаптером Крепление уплотнителя на адаптере

- Закрепите уплотнитель на адаптере на расстоянии не более 5 мм от края.

→ Рис. 28

Установка адаптера

1. Очистите и обезжирьте поверхность приклеивания вокруг выреза в задней стенке мебели.

2. Установите адаптер в выпускное отверстие в задней части варочной панели.

→ Рис. 29

1. Снимите защитную плёнку с адаптера.

→Рис. 30

Установка прибора в вырез в столешнице

1. Убедитесь, что сетевой кабель подключен к прибору.

2. Аккуратно установите прибор в вырез столешницы.

→Рис. 31

Фиксация адаптера

1. Удерживая средний держатель адаптера, сдвиньте его боковыми держателями к задней стенке в нижнем шкафу и приклейте.

→ Рис. 32

1. При необходимости дополнительно зафиксируйте адаптер винтами.

→ Рис. 33

Подготовка мебели к установке прибора для циркуляции воздуха с циркуляционным каналом

1. При необходимости снимите заднюю стенку мебели.

2. При комбинировании с плоским каналом учитывайте соответствие размеров выреза в задней стенке.

→ Рис. 34

1. Установите воздушный клапан в цоколе для режима циркуляции воздуха.

– Минимальное поперечное сечение воздушного клапана должно быть прим. 400 см².

– Выпускное отверстие в цоколе должно быть достаточно большим, чтобы обеспечить тягу и низкий уровень шума.

1. Чтобы прибор функционировал правильно, обеспечьте приток воздуха к варочной панели через отверстие для выхода воздуха с минимальным поперечным сечением 200°см² в нижнем шкафу.

2. После выполнения выреза удалите опилки.

3. Загерметизируйте стыки термостойким и водонепро- ницаемым герметиком.

→ Рис. 24

Установка прибора для работы в режиме циркуляции воздуха с циркуляционным каналом

1. Используйте уплотнитель, циркуляционный канал, диффузор и фильтр для удаления запахов в режиме рециркуляции воздуха.

2. Учитывайте размеры различных плоских воздуховодов. → Страница 72

Фиксация уплотнителя

- Закрепите входящий в комплект поставки уплотнитель на плоском канале не дальше 5 мм от края.

→ Рис. 35

Установка плоского канала

- Установите плоский канал в выпускное отверстие на задней стенке прибора.

→ Рис. 36

Установка прибора в вырез в столешнице

1. Убедитесь, что сетевой кабель подключен к прибору.

2. Аккуратно установите прибор в вырез столешницы.

→ Рис. 37

Установка системы труб между прибором и диффузором

1. Соедините компоненты циркуляционного канала между собой.

– Закрепите соединители плоских воздуховодов, за- фиксировав их со щелчком.

– Для более надежной фиксации прикрутите соединитель плоского воздуховода 4 винтами для пластика PT 4 x 8 мм.

→ Рис. 38

1. Подсоедините циркуляционный канал с плоским воздуховодом к задней части варочной панели.

→ Рис. 39

1. Подсоедините диффузор к циркуляционному каналу.

→ Рис. 40

Подготовка мебели для установки режима отвода воздуха

1. При необходимости снимите заднюю стенку мебели.

2. При комбинировании с плоским каналом учитывайте соответствие размеров выреза в задней стенке.

→ Рис. 41

1. После выполнения выреза удалите опилки.

2. Загерметизируйте стыки термостойким и водонепро- ницаемым герметиком.

→ Рис. 24

Установка прибора для работы в режиме отвода воздуха

1. В режиме отвода воздуха используйте уплотнитель и шумопоглощающие фильтры.

2. Соблюдайте указания по работе в режиме отвода воздуха. → Страница 74

Фиксация уплотнителя

- Закрепите входящий в комплект поставки уплотнитель на плоском канале не дальше 5 мм от края.

→ Рис. 35

Установка системы труб

1. Установите плоский канал в выпускное отверстие на задней стенке прибора.

$$ \rightarrow P u c. \boxed {3 6} $$

1. При необходимости монтируйте дополнительные элементы системы труб.

Установка прибора в вырез в столешнице

1. Убедитесь, что сетевой кабель подключен к прибору.

2. Аккуратно установите прибор в вырез столешницы.

$$ \rightarrow P u c. \boxed {3 7} $$

Подсоединение вытяжной трубы

1. Закрепите вытяжную трубу на колене плоского воздуховода.
2. Выполните соединение с вытяжным отверстием.
3. Загерметизируйте места соединения соответствующим образом.

Установка фильтров

Заметка: В режиме циркуляции установите фильтры, поглощающие запах.

В режиме отвода воздуха установите шумопоглощающие фильтры.

1. Обратите внимание на направление воздушного потока фильтров.
2. Вставьте в прибор два фильтра слева и справа и сдвиньте их вперед.

$$ \rightarrow P _ {H C}. \boxed {4 2} $$

1. Вставьте в прибор другие два фильтры слева и справа.

$$ \rightarrow P u c. \boxed {4 3} $$

Установка жироулавливающего фильтра

- Установите жироулавливающий фильтр.

$$ \rightarrow P _ {H C.} \boxed {4 4} $$

Электрическое подключение

1. Учитывайте параметры подключения на типовой табличке.
2. Подключите клемму 3 N кабеля к распределительной коробке, как показано на рисунке.

$$ \rightarrow P u c. \boxed {4 5} $$

$$ \rightarrow P u c. \boxed {4 6} $$

$$ \rightarrow P u c. 4 7 $$

$$ \rightarrow P u c. \boxed {4 8} $$

1. Подключите клемму 2 N кабеля к распределительной коробке, как показано на рисунке.
2. Подключите клемму 1 N кабеля к распределительной коробке, как показано на рисунке.
3. Подключите клемму 2 L/2 N кабеля к распределительной коробке, как показано на рисунке.

4. Учитывайте цвет кабелей.

5. BN: коричневый

6. BU: синий
   – GN/YE: жёлтый и зелёный
7. ВК: чёрный

8. GY: серый

9. В зависимости от типа подключения, при необходимости расположите кабельные зажимы, поставляемые в комплекте, по-разному.

10. При необходимости используйте кабельные зажимы для соединения двух кабелей.

– Укоротите жилы кабелей.

– Удалите изоляцию.

Проверка работы

1. Включите прибор.

2. Если загорается 0400, 60513, прибор подключен некорректно. → "Проверка и отладка подключения к электросети", Страница 76

3. Если на дисплее прибора не появляется индикация ошибок, проверьте работу вентиляции, следуя руководству по эксплуатации.

Проверка и отладка подключения к электросети

1. Отсоедините прибор от сети.
2. Убедитесь, что подключение на приборе (рис. 4) и подключение на стене (рис. 8) соответствуют схеме подключения в инструкции по монтажу. → "Подготовка к электроподключению", Страница 73 → "Электрическое подключение", Страница 76
3. Для 3 N обратите внимание на следующий рисунок. → Рис. 49
4. Для 2 N обратите внимание на следующий рисунок. → Рис. 50
5. Для 1 N обратите внимание на следующий рисунок. → Рис. 51

Перенастройка индикации на режим отвода воздуха

1. При необходимости перенастройте соответствующим образом электронное управление в базовых установках для режима отвода воздуха.
2. См. главу «Базовые установки» в руководстве по эксплуатации.

Демонтаж прибора

ВНИМАНИЕ!

При использовании инструментов можно повредить раму прибора.

▶ Не извлекайте прибор сверху.

1. Отсоедините прибор от электросети.
2. Снимите вытяжной канал или ослабьте соединение для циркуляции воздуха.
3. Извлеките прибор, вытолкнув его снизу.
