Ürün Türü	Profesyonel Yüksek Basınçlı Temizleyici
Marka	Kärcher
Model	HD 17154 S Classic
Çalışma Basıncı (standart meme ile)	15 MPa (150 bar)
Maks. Aşırı Basınç	21 MPa (210 bar)
Su Debisi	28,33 l/dk
Maks. Besleme Sıcaklığı	60 °C
Elektrik Bağlantısı	400 V / 3 faz / 50 Hz / 9,0 kW
Koruma	IPX5
Ana Sigorta	16 A (gecikmeli, C eğrisi)
Tipik İşletme Ağırlığı	73 kg
Boyutlar (U × G × Y)	720 × 637 × 1080 mm
Motor Yağı Türü	15W40 (miktar: 1,2 l)
Ses Basıncı Seviyesi LpA	76 dB(A)
Ses Gücü Seviyesi LWA	93 dB(A)
El-Kol Titreşimi	3,0 m/s² (belirsizlik K=0,8 m/s²)
Güvenlik Cihazları	Basınç şalteri, devridaim valfi, motor termik koruması, emniyet mandalı
Su Besleme Bağlantısı	Maks. basınç 1 MPa, maks. sıcaklık 60 °C, min. debi 31,6 l/dk
Maks. Emme Yüksekliği	0,5 m
Verilen Aksesuarlar	Yüksek basınç memesi, EASY!Lock lans, yüksek basınç tabancası, EASY!Lock yüksek basınç hortumu, lans tutucu, aksesuar bölmesi
Deterjan Uyumluluğu	Kepçe köpük lansı (opsiyonel) dozaj ayarlı
Saklama ve Taşıma	Taşıma gidonu, lans tutucuları, kablo ve hortum kancaları, tavsiye edilen donma koruması

Sık sorulan sorular - HD 17154 S Classic Kärcher

HD 17154 S Classic yüksek basınçlı temizleyici nasıl çalıştırılır?

Cihazın suya ve elektriğe doğru şekilde bağlı olduğundan emin olun. Su girişini açın, ardından ana anahtarı « 1 » konumuna getirin. Emniyet mandalını geriye iterek tabancayı kilidini açın ve tetiği çekin. Motor, basınç şalteri sayesinde otomatik olarak çalışır.

Bu cihazla deterjan nasıl kullanılır?

Kepçe köpük lansı (opsiyonel aksesuar) kullanın. Deterjan haznesini doldurun, emiş hortumuna istenen tıpayı (1=düşük, 2=orta, 3=yüksek) takın, ardından lansı tabancaya monte edin. Deterjanı kuru yüzeye püskürtün, bekletin, ardından yüksek basınçlı suyla durulayın.

Hangi tür suları kullanabilirim?

Sınır değerlere uyan temiz veya geri dönüştürülmüş su kullanın: pH 6,5-9,5, iletkenlik ≤ 2000 µS/cm, klorür < 300 mg/l, toplam sertlik < 28 °dH, demir < 0,5 mg/l, vb. Pompaya zarar vermemek için kirli su kullanmayın.

Kullanımdan önce cihaz nasıl havası alınır?

Yüksek basınç memesini lansdan sökün. Suda kabarcık kalmayana kadar cihazı akıtın. Gerekirse çalıştırma/durdurma döngüsünü tekrarlayın. Havayı aldıktan sonra memeyi yerine takın.

Temizleyici düzenli olarak nasıl bakım yapılır?

Her kullanımdan önce kablo ve yüksek basınç hortumunun durumunu kontrol edin. Her hafta ince filtreyi temizleyin ve yağ seviyesini kontrol edin (gözetleme camının ortasında olmalıdır). Her 500 saatte veya yılda en az bir kez, yağı değiştirin ve yetkili servis tarafından bakım yaptırın.

Cihaz çalışmazsa ne yapmalıyım?

Güç kablosunu, voltajı ve sigortayı kontrol edin. Cihaz aşırı ısındıysa, anahtarı 0 konumuna getirin, 15 dakika soğumaya bırakın, ardından tekrar deneyin. Sorun devam ederse, satış sonrası servisle iletişime geçin.

Kullanımdan sonra cihaz nasıl saklanır?

Cihazı iç mekanda, dondan koruyarak saklayın. Cihaz ve hortumlardaki suyu boşaltın. Kabloyu ve hortumu kancalarına sarın. Lans ve tabancayı tutuculara yerleştirin. Donma koruması için cihaza glikol bazlı bir antifriz pompalayın.

Önemli güvenlik cihazları nelerdir?

Basınç şalteri, tetik bırakıldığında pompayı durdurur. Devridaim valfi, debi azalması durumunda pompayı korur. Termik koruma, aşırı ısınmada cihazı kapatır. Emniyet mandalı, kazara tetiklenmeyi önlemek için tabancayı kilitler.

Basınç kaybı nasıl giderilir?

Meme boyutunu kontrol edin (şartnameye uygun olmalı), temizleyin veya değiştirin. Cihazın havasını alın. İnce filtreyi temizleyin. Su besleme debisinin yeterli olduğundan emin olun (min. 31,6 l/dk). Gerekirse yetkili servise danışın.

Uzatma kablosu kullanabilir miyim?

Evet, ancak yeterli kesitli bir kablo kullanın: 10 m uzunluk için 2,5 mm², 30 m için 4 mm². Kabloyu tamamen açın ve yerel normlara uyun. Cihaz topraklı bir prize takılmalıdır.

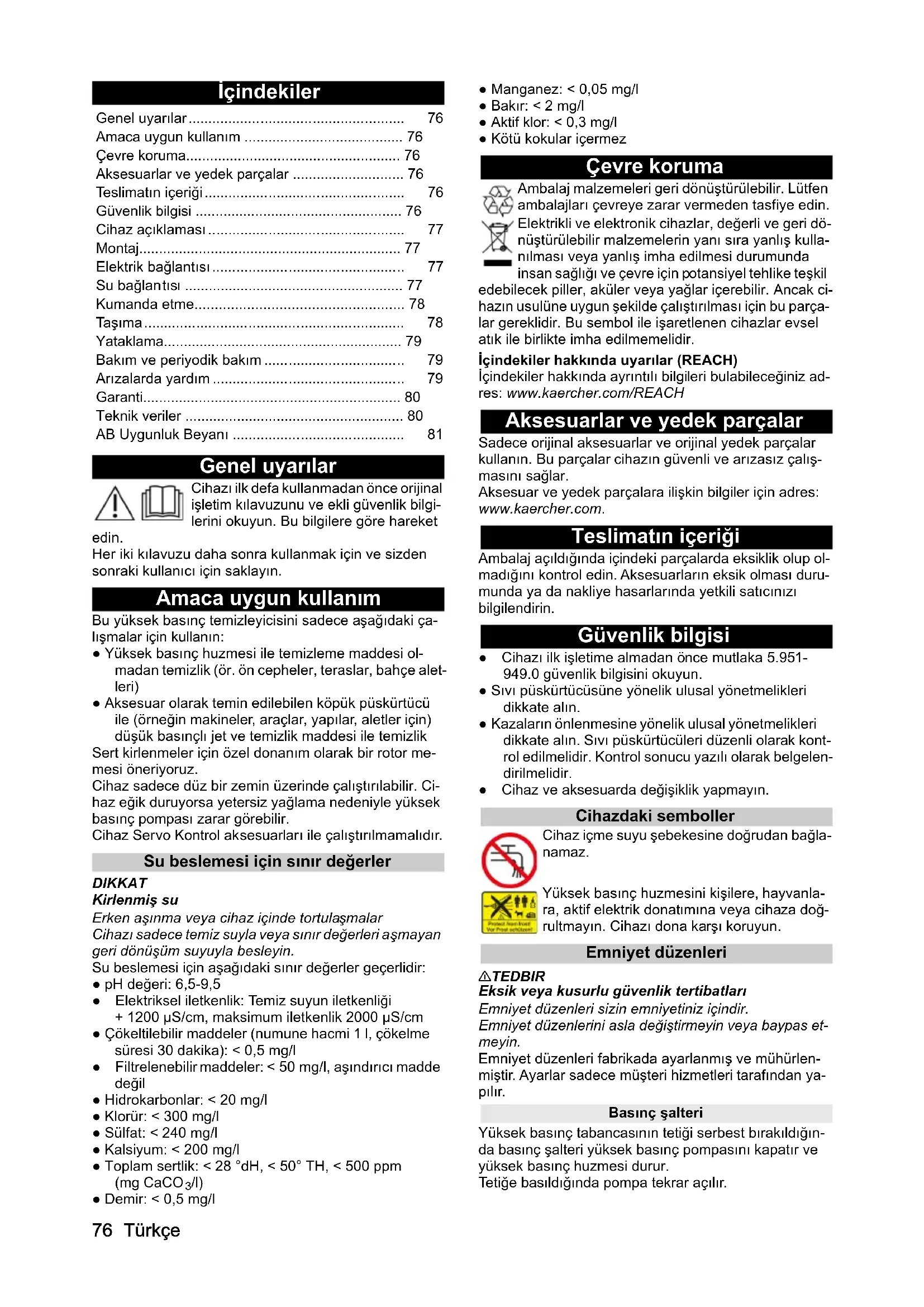

KULLANIM KILAVUZU HD 17154 S Classic Kärcher

Genel uyarılar.... 76

Amaca uygun kullanım 76

Çevre koruma....76

Aksesuarlar ve yedek parçalar 76

Teslimatın içeriği 76

Güvenlik bilgisi 76

Cihaz açıklaması 77

Montaj....77

Elektrik bağlantısı 77

Su bağlantısı 77

Kumanda etme....78

Taşıma 78

Yataklama....79

Bakım ve periyodik bakım 79

Arizalarda yardım 79

Garanti....80

Teknik veriler 80

AB Uygunluk Beyani 81

Genel uyarılar

Cihazı ilk defa kullanmadan önce orijinal işletim kılavuzunu ve ekli güvenlik bilgilerini okuyun. Bu bilgilere göre hareket

edin.

Her iki kılavuzu daha sonra kullanmak için ve sizden sonraki kullanıcı için saklayın.

Amaca uygun kullanım

Bu yüksek basınç temizleyicisini sadece aşağıdaki çalışmalar için kullanın:

- Yüksek basınç huzmesi ile temizleme maddesi olmadan temizlik (ör. ön cepheler, teraslar, bahçe aletleri)

- Aksesuar olarak temin edilebilen köpük püskürtücü ile (örneğin makineler, araçlar, yapılar, aletler için) düşük basınçlı jet ve temizlik maddesi ile temizlik

Sert kirlenmeler için özel donanım olarak bir rotor memesi öneriyoruz.

Cihaz sadece düz bir zemin üzerinde çalıştırılabilir. Cihaz eğik duruyorsa yetersiz yağlama nedeniyle yüksek basınç pompası zarar görebilir.

Cihaz Servo Kontrol aksesuarları ile çalıştırılmamalıdır.

Su beslemesi için sınır değerler

DIKKAT

Kirlenmiş su

Erken aşınma veya cihaz içinde tortulaşmalar

Cihazı sadece temiz suyla veya sınır değerleri aşmayan geri dönüşüm suyuyla besleyin.

Su beslemesi için aşağıdaki sınır değerler geçerlidir:

• pH değeri: 6,5-9,5
• Elektriksel iletkenlik: Temiz suyun iletkenliği + 1200 μS/cm, maksimum iletkenlik 2000 μS/cm
• Çökeltilebilir maddeler (numune hacmi 1 l, çökelme süresi 30 dakika): < 0,5 mg/l
• Filtrelenebilir maddeler: < 50 mg/l, aşındırıcı madde değil
  • Hidrokarbonlar: < 20 mg/l
• Klorür: < 300 mg/l
• Sülfat: < 240 mg/l
  • Kalsiyum: < 200 mg/l
• Toplam sertlik: < 28^ dH, < 50^ TH, < 500ppm (mg CaCO_3/I )
• Demir: < 0,5 mg/l

• Manganez: < 0,05 mg/l
- Bakır: < 2 mg/l
- Aktif klor: < 0,3 mg/l
- Kötü kokular içermez

Çevre koruma

Ambalaj malzemeleri geri dönüştürülebilir. Lütfen ambalajları çevreye zarar vermeden tasfiye edin.

Elektrikli ve elektronik cihazlar, değerli ve geri dönüştürülebilir malzemelerin yanı sıra yanlış kullanılması veya yanlış imha edilmesi durumunda insan sağlığı ve çevre için potansiyel tehlike teşkil

edebilecek piller, aküler veya yağlar içerebilir. Ancak cihazın usulüne uygun şekilde çalıştırılması için bu parçalar gereklidir. Bu sembol ile işaretlenen cihazlar evsel atık ile birlikte imha edilmemelidir.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabileceğiz adres: www.kaercher.com/REACH

Aksesuarlar ve yedek parçalar

Sadece orijinal aksesuarlar ve orijinal yedek parçalar kullanın. Bu parçalar cihazın güvenli ve arızasız çalışmasını sağlar.

Aksesuar ve yedek parçalara ilişkin bilgiler için adres: www.kaercher.com.

Teslimatın içeriği

Ambalaj açıldığında içindeki parçalarda eksiklik olup olmadığını kontrol edin. Aksesuarların eksik olması durumunda ya da nakliye hasarlarında yetkili satıcınızı bilgilendirin.

Güvenlik bilgisi

• Cihazı ilk işletme almadan önce mutlaka 5.951-949.0 güvenlik bilgisini okuyun.
• Sıvı püskürtücüsüne yönelik ulusal yönetmelikleri dikkate alın.
• Kazaların önlenmesine yönelik ulusal yönetmelikleri dikkate alın. Sıvı püskürtücüleri düzenli olarak kontrol edilmelidir. Kontrol sonucu yazılı olarak belgelen-dirilmelidir.
• Cihaz ve aksesuarda değişiklik yapmayın.

Cihazdaki semboller

Cihaz içme suyu şebekesine doğrudan bağlanamaz.

Yüksek basınç huzmesini kişilere, hayvanlara, aktif elektrik donatımına veya cihaza doğrultmayın. Cihazı dona karşı koruyun.

Emniyet düzenleri

TEDBIR

Eksik veya kusurlu güvenlik tertibatları

Emniyet düzenleri sizin emniyetiniz içindir.

Emniyet düzenlerini asla değiştirmeyin veya baypas et-meyin.

Emniyet düzenleri fabrikada ayarlanmış ve mühürlenmiştir. Ayarlar sadece müşteri hizmetleri tarafından yapılır.

Basınç şalteri

Yüksek basınç tabancasının tetiği serbest bırakıldığında basınç şalteri yüksek basınç pompasını kapatır ve yüksek basınç huzmesi durur.

Tetiğe basıldığında pompa tekrar açılır.

Aşırı akış valfi

Su miktarı basınç ve akış denetimi ile azaltılırken aşırı akış valfi açılır ve suyun bir kısmı pompanın emme tara-fına geri akar.

Motor koruma şalteri

Yüksek akım sarfiyatında motor koruma şalteri cihazı kapatır.

Cihaz açıklaması

Cihaza genel bakış

Şekil A

① Yağ boşaltma civatası
②Yağ seviyesi göstergesi
③ Hava boşaltma vidası
④ Tip levhası
⑤ Cihaz şalteri
⑥ Hortum kancası, kablo kancası
⑦itme dirseği
⑧ Rakor somunu
⑨ Yüksek basınç memesi
⑩EASY!Lock Classic huzme borusu
⑪ EASY!LOCK Classic yüksek basınç tabancası
⑫Emniyet mandali
⑬ Tetik
⑭ EASY!Lock Classic yüksek basınç hortumu
⑮ Huzme boru tutucusu
⑯Aksesuar gözü
⑰Basınç / miktar denetimi
⑱ Yüksek basınç bağlantısı EASY!Lock
⑲ Ince filtre
⑳Su bağlantısı

Renk kodlaması

• Temizleme süreci için kumanda elemanları sarı renklidir.
• Bakım ve servis için kumanda elemanları açık gri renklidir.

Montaj

İtme dirseğinin sabitlenmesi

1. İtme dirseğini boru çerçevesine takın. Şekil B

①itme dirseği
② Boru çerçevesi

1. Her iki bağlantı noktasını vida, disk ve somunlarla sabitleyin. Şekil C

① Civata M8x45
②8 disk
③itme dirseği
④ Somun M8, kendinden kilitli
⑤ Boru çerçevesi

Yağ tahliyesinin kurulması

1. Tapayı çıkarın ve imha edin. Şekil D

① Tapa

② Hava boşaltma vidası

1. Hava boşaltma civatasını takın ve sıkın.

DIKKAT

Zarar görme tehlikesi

Çalıştırmadan önce tapa, hava tahliye vidası ile değiştirilmezse yüksek basınç pompası hasar görebilir. Tapayı hava tahliye vidasıyla değiştirdiğinizden emin olun.

Yağ düzeyinin kontrol edilmesi

1. Cihazı yatay konuma getirin.
2. Yağ seviyesi, yağ düzeyi göstergesinin ortasında olmalıdır.
3. Gerekirse hava tahliye vidasını sökün ve yağ ekle- yin (bkz. "Teknik Veriler").

EASY!Lock sistemi bileşenleri bir hızlı dişli yardımıyla sadece bir tur ile hızlı ve güvenli bir şekilde birleştirir.

1. Yüksek basınç memesini huzme borusuna takın.
2. Rakor somununu takın ve elle sıkın (EASY!Lock).
3. Huzme borusunu yüksek basınç tabancasına bağlayın ve elinizle sıkın (EASY!Lock).
4. Yüksek basınç hortumunu cihazın yüksek basınç tabancası ve yüksek basınç bağlantısına bağlayın ve elinizle sıkın (EASY!Lock).

Elektrik bağlantısı

ATEHLIKE

Elektrik çarpması nedeniyle yaralanma tehlikesi

Cihazı bir fişle elektrik şebekesine bağlayın. Elektrik şebekesi ile ayrılamaz bir bağlantı kurulması yasaktır. Fiş, şebeke ayırma için kullanılır.

Cihazı sadece alternatif akıma bağlayın.

Kesiti yeterli olan bir uzatma kablosu kullanın (bkz. "Teknik Veriler").

Uzatma kablosunu kablo tamburundan tamamen çıkarın.

1. Şebeke kablosunu çözün ve yere koyun.

2. Şebeke fişini prize takın.

Su bağlantısı

Bir su hattına bağlantı

⚠UYARI

Kirlenmiş suyun içme suyu şebekesine geri akışı Sağlık tehlikesi

Su beslemesinin yönetmeliğini dikkate alın.

Geçerli yönetmelikler uyarınca cihaz sistem ayırcısı olmadan içme suyu şebekesinde işletmemez. KÄRCHER sistem ayırcısı veya EN 12729 Tip BA uyarınca alternatif bir sistem ayırcısı kullanın. Bir sistem ayırcısından geçen su içilemez olarak sınıflandırılamaz. Sistem ayırcısını daima su beslemesine bağlayın, doğrudan cihazın su bağlantısına asla bağlamayın.

1. Su beslemesini giriş basıncı, giriş sıcaklığı ve giriş miktarı açısından kontrol edin (bakınız Bölüm Teknik veriler).
2. Cihazın sistem ayırlıcısı ve su bağlantısını bir su giriş hortumuyla birleştirin (su giriş hortumu talepleri için bakınız Bölüm Teknik veriler).
3. Su girişini açın.

Suyu hazneden boşaltma

1. Filtreyle vakum hortumunu su bağlantısına vidalayın (filtre sipariş numarası için bakınız Bölüm Teknik veriler).
2. Cihazın havasının boşaltılması (bakınız Bölüm Ci-hazın havasını boşaltın).

Cihazın havasını boşaltın

1. Yüksek basınç memesini huzme borusundan sökün.
2. Su, baloncuksuz bir şekilde dışarı çıkana kadar ci-hazı çalıştırın.
3. Havalandırma problemlerinde cihazı 10 saniye çalıştırın, ardından kapatın. İşlemi birkaç kez tekrarlayın.
4. Cihazı kapatın.
5. Yüksek basınç memesini huzme borusuna vidalayın.

Kumanda etme

TEHLIKE

Yüksek basınçlı su huzmesi

Yaralanma tehlikesi

Tetiği asla çalıştırılan konumda sabitlemeyin.

Cihaz üzerindeki tüm çalışmalardan önce yüksek basınç tabancasının emniyet kolunu öne doğru itin.

Yüksek basınç tabancasını ve huzme borusunu iki elle tutun.

⚠UYARI

Arızalı cihaz ve aksesuarlar, arızalı besleme hatları ve bağlantılar

Yaralanma tehlikesi

Cihaz sadece kusursuz durumdayken çalıştırılabilir.

Yüksek basınçla işletme

Not

Cihaz basınç şalteri ile donatılmıştır. Motor sadece yüksek basınç tabancası açıksa çalışır.

1. Cihaz şalterini "1" konumuna alın.
2. El püskürtme tabancasının kilidini açmak için emniyet mandalını arkaya doğru itin.
3. Yüksek basınç tabancasının tetiğini çekin.
4. Çalışma basıncının ve su miktarının basınç ve mik-tar denetimi döndürülerek (kademesiz) ayarlanma-sı(+/-)

Temizleme maddesiyle işletim

⚠UYARI

Temizleme maddelerinin yanlış kullanımı

Sağlık tehlikesi

Temizleme maddesi üzerindeki güvenlik bilgisine dikkat edin.

DIKKAT

Uygun olmayan temizleme maddeleri

Cihaz ve temizlenecek objelerin hasar görmesi Sadece KÄRCHER tarafından izin verilen temizleme maddelerini kullanın.

Temizleme maddelerindeki dozaj tavsiyelerini ve uyarıları dikkate alın.

Çevre koruması için temizleme maddelerini tasarruflu kullanın.

Not

KÄRCHER temizleme maddeleri sorunsuz çalışmayı garanti eder. Lütfen danışmanlık hizmeti alın veya kataloğumuzu ya da temizleme maddesi bilgi broşürlerini talep edin.

Not

Temizleme maddeleriyle işletme için bir köpük püskürtücü (opsiyon) gereklidir.

1. Hazneyi sökün. Şekil E
   ①Hazne
   ②Köpük memesi
   ③ Yüksek basınç tabancası
   ④ Vakum hortumu
   ⑤ Kaplama takımı

Temizlik maddesi ekleme: 3=yüksek, 2=orta, 1=düşük

1. İstenen blendajı vakum hortumuna takın.
2. Temizleme maddesini hazneye doldurun.
3. Hazneyi köpük memesine vidalayın.
4. Hüzme borusunu yüksek basınç tabancasından ayı- rin.
5. Köpük püskürtücüyü yüksek basınç tabancasına takın ve elle sıkın.
6. Yüksek basınç temizleyicisini işletme alın.

Tavsiye edilen temizleme yöntemi

1. Temizleme maddelerini kuru yüzeye tasarruflu bir şekilde püskürtün ve etki etmesini bekleyin (kurut-mayın).
2. Çözülen kiri yüksek basınç huzmesi ile yıkayın.

Temizleme maddeleriyle işletme sonrasında

Köpük püskürtücü kullanıldıktan sonra temizleme maddesi kalıntılarının giderilmesi için yıkanmalıdır.

1. Hazneyi sökün.
2. Temizleme maddesi kalıntılarını teslimat ambalajına geri dökün.
3. Hazneyi temiz suyla doldurun.
4. Hazneyi köpük püskürtücüye vidalayın.
5. Temizleme maddesi kalıntılarını yıkamak için köpük püskürtücü yü yakl. 1 dakika boyunca çalıştırın.
6. Hazneyi boşaltın.

İşletmeyi iptal etme

1. Yüksek basınç tabancasını kapatın. Cihaz kapanır.
2. Emniyet kolunu tamamen öne doğru itin. Yüksek basınç tabancası kilitlenmiştir.

işletime devam etme

1. Emniyet kolunu tamamen arkaya doğru itin. Yüksek basınç tabancası kilidi açılmıştır.
2. Yüksek basınç tabancasını açın. Cihaz açılır.

İşletmenin tamamlanması

1. Su girişini kapatın.
2. Yüksek basınç tabancasını açın.
3. Cihaz şalterini "I/ON" konumuna getirin ve cihazı 5-10 saniye çalıştırın.
4. Yüksek basınç tabancasını kapatın.
5. Cihaz şalterini "0/OFF" konumuna alın.
6. Şebeke fişini sadece kuru ellerle prizden çekin.
7. Su girişini çıkarın.
8. Cihaz basınçsız olana kadar yüksek basınç tabancasını açın.
9. Emniyet kolunu tamamen öne doğru itin. Yüksek basınç tabancası kilitlenmiştir.

Taşıma

TEDBIR

Ağırlığın dikkate alınmaması

Yaralanma ve zarar görme tehlikesi mevcuttur

Taşıma ve yataklama sırasında cihazın ağırlığına dikkat edin.

- Cihazı araç içinde taşıma: Cihazı ilgili geçerli direktifler uyarınca kayma ve devrilmeye karşı emniyete alın.

- Cihazın uzun mesafelerde taşınması: Cihazı itme dirseğinden tutarak çekin veya itin.

Yataklama

TEDBIR

Ağırlığın dikkate alınmaması

Yaralanma ve zarar görme tehlikesi mevcuttur

Taşıma ve yataklama sırasında cihazın ağırlığına dikkat edin.

Cihazı sadece iç mekanlarda yataklayın.

Cihazın muhafaza edilmesi

1. Huzme borusunu yüksek basınç tabancasıyla iki huzme borusu tutucuya yerleştirin.

2. Sebeke kablosunu çözün ve kablo kancasına asın.

3. Yüksek basınç hortumunu sarın ve hortum kancası na asın.

Antifriz

DIKKAT

Don

Donan su nedeniyle cihazın tahrip edilmesi Cihazdaki suyu tamamen boşaltın.

Cihazı don olmayan bir yerde muhafaza edin.

Don olmayan bir yataklama mümkün değilse:

1. Suyu tahliye edin.

2. Piyasada bulunan antifrizi cihaza pompalayın.

Not

Glikol bazlı motorlu araçlar için piyasada bulunan antifrizi kullanın. Antifriz üreticisinin kullanım yönetmeliklerini dikkate alın.

1. Cihazı, pompa ve hatlar boş olana kadar maksimum 1 dakika boyunca çalıştırın.

Bakım ve periyodik bakım

TEHLIKE

İstenmeden çalışmaya başlayan cihaz

Yaralanma tehlikesi, elektrik çarpması

Bütün işlerden önce cihazı kapatın ve şebeke fişini çekin.

Not

Atık yağ sadece öngörülen toplama yerlerinde imha edilebilir. Lütfen atık yağları buraya teslim edin. Çevreyi atık yağla kirletmek suçtur.

Emniyet muayenesi / bakım sözleşmesi

Bayiniz ile düzenli bir emniyet muayenesi kararlaştırabilirsiniz veya bir bakım sözleşmesi yapabilirsiniz. Lütfen danışmanlık hizmeti alın.

Bakım zaman aralıkları

Her işletimden önce

• Şebeke kablosunda hasar kontrolü yapın. Hasarlı kabloları yetkili müşteri hizmetleri veya elektrik uzmanı tarafından derhal değiştirin.
• Yüksek basınç hortumunda hasar kontrolü yapın. Hasarlı yüksek basınç hortumunu hemen değiştirin.
• Cihazda sızdırmazlığı kontrol edin. Dakikada 3 damla suya izin verilir. Aşırı sızıntıda müşteri hizmetleri ile iletişime geçin.

Haftalık

- Yağ düzeyini kontrol edin. Sütümsü yağ (yağda su) durumunda derhal müşteri hizmetlerine başvurun.

- Ince filtreyi temizleyin. Şekil F

① Filtre gövdesi
2 Ince filtre
③ Bağlantı ağzı
④ Rakor somunu

a Rakor somununu çözün.
b Bağlantı parçasını çekerek çıkarın.
c İnce filtreyi filtre gövdesinden çekin.
d İnce filtreyi temiz suyla durulayın veya basınçlı havayla üfleyerek temizleyin.
e Ince filtreyi filtre muhafazasına yerleştirin.
f Bağlantı parçasını takın.
g Rakor somununu takın ve elle sıkın.

Her 500 işletimde bir, asgari yıllık

• Cihazın bakımını müşteri hizmetlerine yaptırın.
• Yüksek basınç pompasındaki yağı değiştirin. Şekil G

① Hava boşaltma vidası
②Yağ seviyesi göstergesi
③ Yağ boşaltma civatası

a Yağ boşaltma civatasını sökün.
b Yağı bir toplama haznesine boşaltın.
c Yağ tahliye civatasını takın ve sıkın.
d Hava tahliye vidasını sökün.
e Hava kabarcıklarının çıkmasını sağlamak için yeni yağı yavaşça dökün. Yağ miktarı ve türü için bkz. Bölüm "Teknik veriler".
f Hava tahliye vidasını yeniden takın.

Arizalarda yardım

TEHLIKE

İstenmeden çalışmaya başlayan cihaz, akım ileten parçalarla temas

Yaralanma tehlikesi, elektrik çarpması

Cihazdaki çalışmalardan önce cihazı kapatın.

Şebeke fişini çekin.

Elektrikli parçalardaki tüm kontrol ve çalışmaları uzman personele yaptırın.

Bu bölümde yer almayan arızalarda yetkili müşteri hizmetlerine başvurun.

Cihaz çalışmıyor

1. Şebeke kablosunda hasar kontrolü yapın.
2. Şebeke gerilimini kontrol edin.
3. Cihaz aşırı isinmişsa:

a Cihaz şalterini "0/OFF" konumuna alın.
b Cihazı en az 15 dakika soğumaya bırakın.
c Cihaz şalterini "I/ON" konumuna alın.

1. Elektrik arızalarında müşteri hizmetlerine başvurun.

Cihaz basınca ulaşmıyor

1. Yüksek basınç memesinin boyutunun doğru olup olmadığını kontrol edin ("Teknik veriler" bölümüne bakın).
2. Memeyi temizleyin veya yenileyin.
3. Cihazın havasını boşaltın (bkz. Bölüm "Su bağlantı- si/Cihaz havasının boşaltılması").
4. İnce filtreyi temizleyin, gerekirse değiştirin ("Bakım ve koruma/Haftalık" bölümüne bakın).
5. Su giriş miktarını kontrol edin (gerekli miktar için bkz. Bölüm "Teknik veriler").
6. İhtiyaç halinde müşteri hizmetlerine başvurun.

Su miktarı gücü çok düşük

1. Uzun bir yüksek basınç hortumu veya düşük kesitli bir yüksek basınç hortumu kullanırken huzme borusuna daha büyük bir yüksek basınç memesi takın.

Pompa sızdıriyor.

Dakikada 3 damla su çıkışına izin verilir.

- Aşırı sızdırmada cihazı müşteri hizmetleri tarafından kontrol ettirin.

Pompa vuruyor

1. Su giriş miktarını kontrol edin (gerekli miktar için bkz. Bölüm "Teknik veriler").
2. Cihazın havasını boşaltın (bkz. Bölüm "Su bağlantı- si/Cihaz havasının boşaltılması").
3. İnce filtreyi temizleyin, gerekirse değiştirin ("Bakım ve koruma/Haftalık" bölümüne bakın).
4. İht iyaç halinde müşteri hizmetlerine başvurun.

Temizleme maddesi karışımı çok düşük

1. Kullanılan köpük püskürtücünün cihazın sevk hızıyla eşleşip eşleşmediğini kontrol edin.
2. Köpük püskürtücünün kabını yeniden doldurun.

3. Daha büyük blendajı vakum hortumuna takın.

4. Vakum hortumunu ve köpük püskürme memesini temizleme maddesi kalıntıları açısından kontrol edin. Kalıntıları ılık suyla temizleyin.

5. İhtiyaç halinde müşteri hizmetlerine başvurun.

Köpük oluşumu çok düşük

1. Kullanılan köpük püskürtücünün cihazın sevk hızıyla eşleşip eşleşmediğini kontrol edin.
2. Vakum hortumunu ve köpük püskürtücüyü temizleme maddesi kalıntıları açısından kontrol edin. Kalıntıları ılık suyla temizleyin.
3. İhtiyaç halinde müşteri hizmetlerine başvurun.

Garanti

Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içinde cihazınızda oluşan muhtemel hasarları, arızanın kaynağı üretim veya malzeme hatası olduğu sürece ücretsiz olarak karşılıyoruz. Garanti durumunda satış fışı ile satıcıya veya yetkili servise başvurun.

(Adres için Bkz. Arka sayfa)

Teknik veriler

			HD 10/21-4 S HD 10/25-4 S HD 13/18-4 S HD 17/15-4 S
Ülke varyasyonu
Ülke EU EU EU EU
Elektrik bağlantısı
Gerilim		V			400
F	a z		~	3	3	3
Frekans		Hz	50	50	50	50
İzin verilen maksimum şebeke empedansı		Ω	-	0.0452+j0.0283	0.0452+j0.0283	0.0452+j0.0283
Bağlantı gücü		kW	8,0	8,8	8,8	9,0
Koruma türü			IPX5	IPX5	IPX5 IPX5
Şebeke koruması (taşıyıcı, Char. C)		A	16	16	16	16
Uzatma kablosu 10 m		mm^2	2,5 2,5 2,5 2,5
Uzatma kablosu 30 m		mm^2	4	4	4	4
Su bağlantısı
Giriş basıncı (maks.)		MPa	1	1	1	1
Giriş sıcaklığı (maks.)		°C	60	60	60	60
Giriş miktarı (min.)		l/min	20	20	25	31,6
Emme yüksekliği (maks.)		m	0,5	0,5	0,5	0,5
Su giriş hortumu asgari uzunluk		m	7,5	7,5	7,5	7,5
Su giriş hortumu asgari çap		in	1	1	1	1
Vakum filtresi sipariş numarası			4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0
Cihaz performans verileri
Standart enjektörün enjektör boyutu			050 045 075	105
Standart meme ile sulu işletme basıncı		MPa	21	25	18	15
Çalışma basıncı (maks.)		MPa	27	31	24	21
Pompalama miktarı, su		l/min	16,7	16,7	21,67	28,33
Yüksek basınç tabancasının geri tepme kuv-veti		N	57	63	69	85
Boyutlar ve ağırlıklar
Tipik işletim ağırlığı		kg	60	67	67	73
Uzunluk mm	720 720 720 720
Genişlik		mm	637	637	637	637

Yükseklik mm 1080 1080 1080 1080

Yağ miktarı I	0	,	6	5	0	,	6	5
Yağ cinsi		Tip	15W40		15W40	15W40	15W40

EN 60335-2-79 uyarınca tespit edilen değerler

El-kol titreşim değeri	m/s^2	2,8	3,7	2,9	3,0
Belirsizlik K	m/s^2	0,8	0,9	0,8	0,8
Ses basınç seviyesi L_pA	dB(A)	69	74	74	76
Belirsizlik K_pA	dB(A)	3	3	3	3
Ses gücü seviyesi L_WA + Belirsizlik K_WA	dB(A)	86	91	91	93

(AB) 2019/1781 Düzenlemesi Ek I Bölüm 2 (12) uyarınca istisna nedeni: j)

Teknik değişiklik hakkı saklıdır.

AB Uygunluk Beyani

İşbu belgeyle, aşağıda adı geçen makinenin mevcut ta sarımı yapı tarzı ve tarafımızdan piyasaya sürülen modeliyle AB direktifinin ilgili temel güvenlik ve sağlık yükümlülüklerine uygun olduğunu beyan ederiz. Bizim onayımız olmadan makinede yapılan bir değişiklik durumunda, bu açıklama geçerliliğini kaybeder.

Ürün: Yüksek basınç temizleyicisi

Tip: 1.367-xxx

İlgili AB direktifleri

2000/14/EG

Uygulanan yönetmelik(ler)

(AB) 2019/1781

Uygulanan uyumlaştırılmış normlar

EN 60335-1

EN 60335-2-79

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 1997 + A1: 2001 + A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

HD 10/21-4 S Classic

EN 61000-3-11: 2000

HD 13/18-4 S Classic

HD 10/25-4 S Classic

HD 17/15-4 S Classic

EN 62233: 2008

Uygulanan ulusal normlar

Uygulanan uygunluk değerlendirme yöntemi

2000/14/AT: Ek V

Ses gücü seviyesi dB(A)

HD 10/21-4 S Classic

Ölçülen: 84

Garanti edilen: 86

HD 13/18-4 S Classic

Ölçülen: 89

Garanti edilen: 91

HD 10/25-4 S Classic

Ölçülen: 89

Garanti edilen: 91

HD 17/15-4 S Classic

Ölçülen: 91

Garanti edilen: 93

Aşağıda imzası olan, yönetim kurulu adına ve yönetim yetkisine sahip olarak hareket eder.

Dokümantasyon yetkilisi:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Almanya)

Tel.: [phone]
