KULLANIM KILAVUZU AC19306BL Senco

İÇİNDEKİLERBu kılavuzda açıklanan standartlara ve talimatlara uymamalarından dolayı, insanlara, hayvanlara ve eşyalara zarar gelmesinden üretici sorumlu tutulamaz. Bu kılavuzun, makinenin başka bir kullanıcıya devredilmesi durumunda, makine ile birlikte yeni kullanıcıya teslim edilmesi zorunludur. Bu el kitabı, makine ticareti yapıldığı zamanki durumu karşılar ve sadece yenileme sonrasında yeni deneyimlere tabi tutulduğu için uygunsuz olarak kabul edilemez Kılavuzun kaybolması veya yıpranması durumunda, üretici veya yetkili satıcıdan makinenin modelini ve kapakta belirtilen revizyonu belirterek yeni bir kopya isteyin. pnömatik parçalara özel müdahaleler gerçekleştirmeye yetkisi olan eğitimli teknik mühendis anlamına gelir. ELEKTRİK BAKIM MÜHENDİSİ:Bu, bu kılavuzda yer alan talimatlara ya da sadece üretici tarafından özel olarak temin edilen ve kişisel koruma ekipmanı ile donatılan başka bir spesik dokümanda verilen talimatlara tam uygun bir şekilde ayarlama, bakım ve onarım işlemlerini aynı zamanda canlı gerilim ve engelli korumalı olarak da gerçekleştirebilmek için sadece elektrikli cihazlara müdahale etmeye yetkin eğitimli bir teknik mühendis anlamına gelir. ŞİRKET GÜVENLİĞİ YÖNETİCİSİ:Bu, işveren (makinenin bir şirkette kullanılması durumunda) tarafından atanan, işyerinde çalışanların güvenliği ve sağlığı ile ilgili yürürlükteki düzenleyici kurumların öngördüğü teknik ve profesyonel gereklilikleri karşılayan nitelikli bir teknik mühendisidir. ÜRETİCİNİN TEKNİK MÜHENDİSİ:Bu, gerekli teknik yardımın yapılması ve ayrıca belirli bir makina bilgisi gerektiren ve bu kılavuzda belirtilmeyen rutin ve ek bakım müdahaleleri ve / veya prosedürler kişisel koruyucu ekipmanla çalışmak için üretici ve / veya yetkili satıcı tarafından sağlanan kaliye bir teknik mühendistir. ŞARJ OPERATÖRÜ:Bu, en az 18 yaşında (özel kullanıcı veya işçi) olan ve makinenin kullanıldığı ülkede iş yerlerinde güvenlik ve sağlık üzerine yürürlükte olan yasaların hükümlerine uygun olarak, kişisel koruma ekipmanı ile donatılmış, kılavuzda bulunan talimatlara tam şekilde uymakla yalnızca makineyi açma, kullanma ve kapatma işlemlerini gerçekleştiren bir operatördür. MEKANİK / PNÖMATİK BAKIM MÜHENDİSİ:Bu, bu kılavuzda veya üretici tarafından özel olarak sağlanan ve kişisel koruma teçhizatı ile donatılan diğer özel dokümanlarda verilen talimatlara tam olarak uymak suretiyle, engelli korumalı bile olsa ayar, bakım ve / veya tamir prosedürlerini gerçekleştirmek için mekanik / Bu teknik kılavuz , yalnızca makinenin kullanımı ve bakımıyla görevli yetkili operatörlere, söz konusu müdahale türü için gereken özel teknik ve profesyonel yeterliliklere uygun olarak hazırlanmıştır. Aşağıdaki semboller bir paragrafın başına yerleştirilir ve verilen konuya dahil olan operatörü gösterir. Bu kılavuz, makinenin ayrılmaz bir parçasıdır ve makine elden çıkarılıncaya kadar gelecekte referans olmak amacıyla saklanmalıdır. Bu kılavuz daima şarjlı operatörler için hazır bulundurulmalı ve makinenin yakınında saklanmalı ve iyi bir şekilde korunmalıdır. Makineyi kullanmadan önce, yetkili operatörler bu kılavuzu tüm bölümleri dahil olmakla okumalı ve anlamalıdır. Bu “kullanım ve bakım talimatları” kılavuzu, içeriklerin yetkili operatörler tarafından kolay ve düzgün bir şekilde anlaşılmasını sağlamak amacıyla “Makine Direkti” 2006/42/EC tarafından öngörülen hükümlere göre hazırlanmıştır. Bu nedenle, her zaman makinenin yakınında bulundurulmalı, iyi korunmalı ve tedbirli davranılmalıdır. KILAVUZUN ÖNEMİ MUHATAPLAR

GÜVENLİK VALFI: Bu, basınç şalteri altındaki pnömatik tesise monte edilmiş onaylı bir emniyet valfıdır (10,5 bar’a kalibre edilmiş). Bu valf, olası arızalardan dolayı basınç şalteri çalışmadığında, tesisin aşırı basıncını boşaltmak için kullanılır. Emniyet valnin açılması, operatörü makineyi kapatmaya zorlar ve bakım teknik mühendislerinin müdahalesini gerektirir.

BASINÇ ŞALTERİ: Bu, pnömatik tesise monte edilmiş bir seçici-pnömatik cihazdır (minimum 7 bar ve maksimum 10 bar’a kalibre edilmiştir). Bu şalter çalışma basıncı 7 bar altına düştüğünde makinenin otomatik başlatılmasını ve çalışma basıncı 10 bara ulaştığında otomatik durdurmayı kumanda etmek için kullanılır.

SOĞUTMA FANININ SABİT KORUMA KAFESİ: Bu, iki silindirli pompa tertibatının tabanına vidalarla tutturulmuş plastik malzemeden yapılma bir kafes korumasıdır.Bu kafesin ana amacı hareketli soğutma fanı ile olası temasları önlemektir.

YENİLENEBİLİR TERMAL ŞALTER: Bu, elektrik tesisine monte edilmiş, aşırı akım ve / veya kısa devre durumlarında elektrik motorunu durduran bir termik korumadır. Restorasyon ilgili buton ile yapılabilir.

TANK BASINÇ ÖLÇERİ: Bu, makine deposuna monte edilmiş bir ölçüm cihazıdır. Depo içerisinde mevcut sıkıştırılmış hava basıncını gösterir.

ÇIKIŞ NOKTASINDA BASINÇ ÖLÇME CİHAZI: Bu, hızlı hava çıkış musluğunun yukarısındaki makine pnömatik tesisine monte edilmiş bir ölçüm cihazıdır. Uygun basınç regülatörü (0 ÷ 10 bar) ile ayarlanabilen çıkış basıncını gösterir. Yetkili operatörler, makineye müdahalelerini yalnızca kendi özel yeterlilikleri kapsamında gerçekleştirmelidir. Yetkili operatörler, makine üzerinde herhangi bir müdahalede bulunmadan önce, güvenlik koşullarına her zaman uymak için gerekli fiziksel ve psikolojik yeteneklerine tam olarak hakim olduklarından emin olmalıdırlar. Makinede bulunan tüm güvenlik cihazlarını kurcalamak, ayırmak ve/veya çıkarmak kesinlikle yasaktır.

GÜVENLİK İŞARETLEMESİ

Kullanılan güvenlik işareti, makinenin dışına yapıştırılan yapışkanlı bir etiket ile belirtilir. İşaretlerin Anlamları: Tehlike: Güç kaynağı Tehlike: Otomatik başlatma Tehlike: Yüksek sıcaklık bar

Talimatları zorunlu olarak okuyun Güç kaynağının bağlantısının kesilmesi zorunludur İşitme yeteneğinin korunması zorunludur Güvenlik işaretlerinin iyi görünmelerini sağlamak için onların temiz tutulması zorunludur. Makineye uygulanan güvenlik işaretlerinin çıkarılması ve/veya yıpratılarak bozulması kesinlikle yasaktır. Üreticiye ve/veya yetkili satıcıya baş vurularak yıpranmış güvenlik işaretlerinin değiştirilmesi zorunludur. Yetkili operatörlerin makineye dolanabilecek giysi ve aksesuarları giymesine izin verilmez. Üreticinin öngördüğü KKE’nı kullanmak zorunludur. Yetkili operatörler, kullanılan aletlerin imalatçıları tarafından ve işleme tipine göre öngörülmüş olan KKE’yi zorunlu olarak kullanmalıdır.

İŞARET ZORUNLU KKE KULLANIM TÜRÜ

Ellerin Korunması (Kalp Koruyucu Eldivenler) Elektrik motorunun ve iki silindirli pompa elemanının soğumasını beklemeden bakım müdahalesi gerekmesi durumunda. İşitme Koruması (kulaklık) Tüm işlem aşamalarında. Ayakların Korunması (Güçlendirilmiş kapaklı ayakkabılar) Makine nakliyesi sırasında.

Yetkili operatörler, üreticinin makineyi güvenli hale getirmek için mümkün olan tüm teknik üretim önlemlerini almış olmasına rağmen, potansiyel bir rezidüel risklerin bulunduğunun farkında olmalıdır.

RİSK İki silindirli pompa grubuna ve elektrik motoruna yanlışlıkla temas etmesi sonucunda yanma tehlikesi. MARUZİYET SIKLIĞI Düşük ve kazaren. Operatör gönüllü olarak yada yanlışlıkla yasak ve makul olmayan bir işlem yapmaya karar verirse, maruziyet söz konusu olabilir. HASAR UYUMLULUĞU Haf lezyonlar (genellikle geri dönüşümlü). HASAR UYUMLULUĞU Güvenlik işaretleri. Kişisel koruyucu ekipmanı (KKE) kullanma yükümlülüğü ve/ veya makine soğuyana kadar bekleyin.

KULLANIM HEDEFİ KULLANIM ALANI Sanayi, sal ve sivil sektör KULLANIM ALANI İç mekan veya dış mekan (atmosferik etkenlere maruz kalmaması koşuluyla) olmakla, yeterince ışıklandırılmış, havalandırılmış, Par. 2’de belirtilen ortam hava sıcaklığı ve nem standartlarına uyan, kullanıldığı ülkede iş yerlerinde güvenlik ve sağlık alanında yürürlükte olan kanun hükümlerine uygun alanlarda. Makine, ağırlığına ve genel boyutları göz önünde bulundurularak, dengesini güvence altına alan bir yüzey üzerinde kurulmalıdır.

KULLANIM Yürürlükteki düzenlemelere uygun olarak gerekli pnömatik aletlerin kullanımı için havanın sıkıştırılması (yağsız). (örn. üeme, şişirme, yıkama, boyama veya kumlama tabancaları; vidalar; punto kaynak makineleri, perçinler veya yağlayıcılar). KULLANIMDAN SORUMLU OPER- ATÖRLER Profesyonel gereksinimleri karşılayan yetkili bir operatörün sahip olması gereken nitelikler Par. 5’te açıklanmıştır. Herhangi bir güvenlik cihazını veya bileşenlerini orijinal olmayan yedek parçalarla değiştirmek kesinlikle yasaktır. Makinede kurulu tüm güvenlik cihazlarının doğru çalışıp çalışmadığının sürekli olarak kontrol edilmesi zorunludur. Arızalı ve/veya hasar görmüş güvenlik cihazlarının hemen değiştirilmesi zorunludur.

TR1. Güç kaynağı fişini uygun prize takarak makineyi şebekeye bağlayın;

2. “AÇMA-KAPAMA” düğmesini “AÇIK (I)” konumuna

getirerek makineyi çalıştırın. (makine maksimum 10 bar çalışma basıncına ulaşana kadar çalışır, sonra otomatik olarak durur);

3. Kullanılan alete ve işlem tipine göre, uygun regülatörü

kullanarak çıkış basıncını ayarlayın. Uygun basınç göstergesindeki basıncı kontrol edin ; Çıkış basınç regülatörünün membranın zarar görmemesi için strok sonunun ötesinde. vidalanması yasaktır.

4. Aleti hava borusuna (uzantıya) bağlayın;

5. Hava borusunu (uzantısını) makinenin hızlı hava

çıkış musluğuna bağlayın; Yürürlükteki düzenlemelerle çakışan ve/veya bu düzenlemelere uygun olmayan hava boruları (uzantıları), bağlantı parçaları ve aletleri kullanmak kesinlikle yasaktır. İlgili üreticiler tarafından sağlanan, kullanım ve bakım talimatlarında yer alan hükümlere uygun hava borularının (uzantılarının), bağlantı parçalarının ve aletlerin kullanılması zorunludur.

6. İşlemi gerçekleştirin (çalışma basıncı 7 bar

seviyesinin altına düştüğünde makine otomatik

MAKİNENİN ÇALIŞTIRILMASI

Yetkili operatörler, makineyi ancak par. 23’te açıklanan zorunlu kontrolleri yaptıktan sonra çalıştırabilir. Bu makineyi kullanmadan önce, yetkili operatörler bu kılavuzu tüm detaylarıyla okumalı ve anlamalıdır. Kullanım sırasında, yetkisiz kişilerin makineye yaklaşmamasının temin edilmesi zorunludur. Yetkili operatörlerin makinenin çalışma ve bakım müdahaleleri sırasında gözetimsiz kalmasına müsaade etmelerine izin verilmez. İki silindirli pompa grubuna ve elektrik motoruna yanlışlıkla temas edildiğinde yanma tehlikesi. Dikkat! Rezidüel risk mevcuttur. Üretici, bu kılavuzda açıklanan standartlara ve uyarılara uyulmaması sonucunda insanlara, hayvanlara ve eşyalara gelebilecek tüm zararların sorumluluğunu reddeder. Üretici, yalnızca kullanılan alet tipine ve yetkili operatörlerin profesyonel vasıarına dayanan işlemlerin nihai sonuçlarına ilişkin tüm sorumlulukları reddeder.

ÇALIŞTIRMA ÖNCESİ YAPILAN KONTROLLER

Makineyi çalıştırmadan önce yetkili operatörlerin aşağıdaki kontrolleri yapmaları zorunludur. Potansiyel patlayıcı madde içeren ortamlarda ve/veya yanıcı tozların bulunduğu ortamlarda (ör: ahşap tozları, unlar, şekerler ve dolgular) makinenin çalıştırılması kesinlikle yasaktır.

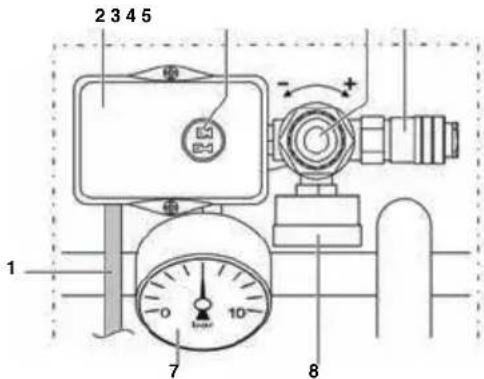

ŞEKİL 4’te gösterilmiştir. 5.

“AÇMA-KAPAMA” düğmesi

Çıkış basıncı regülatörü

Hızlı hava çıkış bandı

Çıkıştaki basınç göstergesi

Tank basınç göstergesi

KULLANIM SINIRLARI Bu makine sadece Par. 9’da açıklanan kullanım amaçları için tasarlanmış ve üretilmiştir, bu nedenle kullanımdan sorumlu operatörlerin güvenliğini ve ayrıca makinenin verimliliğini her zaman güvence altına almak için makinenin herhangi farklı amaçlarla kullanımı kesinlikle yasaktır. Kullanımındaki sınırlamalar: Öngörülen kullanımdan farklı olarak, makinenin yanlış amaçlarla kullanılması kesinlikle yasaktır. Makinenin çocukların erişemeyeceği yerlerde bulundurulması zorunludur. Kullanım sırasında, yetkisiz kişilerin makineye yaklaşmamasının temin edilmesi zorunludur. Yürürlükteki düzenlemelerle çakışan ve/veya bu düzenlemelere uygun olmayan hava boruların (uzantıların), bağlantı parçalarının ve aletlerin kullanımı kesinlikle yasaktır. Makinenin vinçlerle ve/veya forkliftlerle kaldırılması kesinlikle yasaktır. Basınçlı hava jetlerini kişilere, hayvanlara ve eşyalara doğru yöneltmek kesinlikle yasaktır. Makineyi, insanları, hayvanları ve eşyaları taşımak ve/veya kaldırmak için kullanmak kesinlikle yasaktır. Makinenin üstüne çıkmak kesinlikle yasaktır. Makinenin herhangi bir şekilde ve/veya araçla yedekte çekilmesi kesinlikle yasaktır. Makineyi tehlikeli eğimlerle manuel olarak yukarı ve/ veya aşağı hareket ettirmek kesinlikle yasaktır. İki silindirli pompa grubuna ve elektrik motoruna yanlışlıkla temas edildiğinde yanma tehlikesi. Dikkat! Rezidüel risk mevcuttur!

1. Makine yakınında yetkisiz kişiler olmadığından emin olun.

2. Güvenlik cihazlarının tamamının düzgün bir şekilde

takıldığından ve çalıştığından emin olun.

3. Makinanın düzgün şekilde yerleştirildiğinden emin olun.

4. “AÇMA-KAPAMA” şalterinin veya seçicinin “KAPALI (0)”

konumunda olduğundan emin olun.

5. Yoğuşma tahliye valnin kapalı olduğundan emin olun.

6. Zorunlu kişisel korunma ekipmanlarını (KKE) kullanın.

7. “Kullanım ve Bakım Talimatlarını” tüm detayları ile

okuduğunuzdan ve anladığınızdan emin olun.

TRolarak yeniden başlatılır);

7. İşlem sona erdiğinde, makineyi par. 25’de gösterildiği

Makine, elektrik prizini uygun prize takılması ile şebekeye bağlanabilir. RESTORE EDİLEBİLİR TERMAL KORUMA

ŞALTERİNİN RESETLENMESİ

Makinenin elektrik sisteminde bir aşırı akım ve/veya kısa devre meydana gelirse, geri yüklenebilir termik şalterleri elektrik motorunu durdurur. Geri yüklenebilir termal şalteri sıfırlamak için şu şekilde hareket edin;

1. “AÇMA-KAPAM” düğmesine basınız. “KAPALI (0)”;

2. Restore edilebilir termal düğmeye basın;

3. Makineyi yeniden başlatmadan önce birkaç dakika bekleyin.

Makinenin, bekleme süresi sonrasında açılmaması durumunda, sorumlu operatör zorunlu olarak teknik bakım servis mühendislerinin ve/veya yetkili satıcının müdahalede bulunmasına olanak sağlamalıdır.

MAKİNENİN KAPATILMASI

Çalışma döngüsünün sonunda, makineyi aşağıdaki şekilde kapatın: bar

1. “AÇMA-KAPAMA” düğmesine basarak makineyi kapatın

pozisyon. “KAPALI (0)”;

2. Güç kaynağı fişini uygun prizden çekerek makineyi ana

3. Aleti hava borusundan (uzantısından) ayırın;

4. hava borusunu (uzantısını) makinenin hızlı hava çıkış

5. Yoğuşma suyunu yalnızca çalışma döngüsü sona erdiğinde

depodan boşaltın. BAĞLANTILAR Makinenin bağlı olduğu şebeke, makinenin kullanıldığı ülkede yürürlükte olan düzenlemenin öngördüğü şartlara ve ayrıca par. 2’de belirtilen teknik özelliklere uymalı ve uygun bir “topraklama” tesisi ile donatılmalıdır. Bağlantı için kullanılan her türlü elektrik malzemesi kullanıma uygun olmalı, 2006/95 / ec alçak gerilim direktine tabi ise “ce” olarak işaretlenmeli ve makinenin kullanıldığı ülkede yürürlükte olan yönetmeliklerde belirtilen şartlara uymalıdır. Yukarıda açıklanan uyarıların yerine getirilmemesi, makinenin elektrikli ekipmanında onarılamayacak hasarlara ve aşağıdaki garantinin sona ermesine neden olabilir. Üreticiler, dağıtım kuruluşunun (voltaj ±% 10 - frekans ±% 2) öngördüğü toleransları aşan ani voltaj değişimlerinden dolayı makinenin sorun veya arızaları için tüm sorumluluğu reddeder. Gerekirse, başlangıçta maksimum absorpsiyonu desteklemek için makineye kurulu elektrik jeneratöründen daha büyük bir güce sahip başka bir jeneratör setine bağlamak zorunluğu doğabilir. Yürürlükteki düzenlemelerle çakışan ve/veya bu düzenlemelere uygun olmayan hava boruları (uzantıları), bağlantı parçaları ve aletleri kullanmak kesinlikle yasaktır. İlgili üreticiler tarafından sağlanan, kullanım ve bakım talimatlarında yer alan hükümlere uygun olan hava borularının (uzantılarının), bağlantıların parçaların ve aletlerin kullanılması zorunludur. Üretici, yukarıda belirtilen uyarıların uyuşmazlığından dolayı insanlara, hayvanlara ve eşyalara gelebilecek tüm zararlara ilişkin sorumlulukları reddeder.

Aletleri hava borusuna (uzatıya) bağlayın;

Hava borusunu (uzatısını) makinenin hızlı hava çıkış musluğuna bağlayın.

Makinenin kapatılması, “AÇMA-KAPAMA” düğmesinin pozisyonunun “KAPALI (0)” durumuna getirilmesi ile gerçekleştirilebilir. Muhtemele ve yakın tehlike durumlarından kaçınmak için yetkili operatörlerin zorunlu olarak aşağıdaki işlemleri yapmaları gerekir:

1. Doğru zamanda “Açma-kapama” düğmesine basarak “Kapalı

(0)” pozisyonuna getiriniz.

2. Acil durumlarda “güvenlik yöneticisini” derhal bilgilendirin

(makine bir şirkette kullanılıyorsa).

Sadece ve münhasıran, acil durum nedenlerini ortadan kaldırdıktan ve bu nedenlerin, makinenin hasar görmesine ve/veya anomalilere neden olmadığına, “Güvenlik Yöneticisi” nin (Makinenin bir şirkette kullanılması durumunda) izni ile dikkatlice değerlendirdikten sonra makineyi Par. 24’de belirtildiği gibi çalıştırın. bar

Makineye herhangi bir bakım ve/veya ayarlama müdahalesi gerçekleştirmeden önce, deponun zorunlu olarak boşaltılması (basınçsız), güç kaynağının devreden ayrılması ve aynı zamanda makinenin gerçekten durdurulduğunu doğrulanması ve aniden çalışmayacağını garanti altına alınması (AÇMA- KAPAMA düğmesinin ‘’KAPALI (0)” pozisyonda olması ve güç kaynağı kablosu elektrik prizinden çıkarılmış ve makineye yakın yerleştirilmesi) zorunludur. bar

Rutin bakım, yetkili teknik bakım mühendisi tarafından belirli bir sıklıkta gerçekleştirilen ve makinenin uygun kullanımının ve çalışma koşullarının farklı müdahale türleri (ayarlamalar, görsel kontroller, hava ltrelerinin temizlenmesi vb.) ile sağlanması adına için gerçekleştirilen tüm faaliyetleri içerir. bar

TREK BAKIM Makinenin uygun kullanım ve çalışma koşullarını sürdürmek amacıyla, üretici rmanın teknisyenleri tarafından sadece belirlenen frekansta veya arıza ya da aşınma söz konusu olduğunda gerçekleştirilen farklı türdeki müdahalelerle (ayarlamalar, değiştirmeler vb.) yapılan tüm faaliyetleri içerir.

Güvenlik cihazları İntegral olduklarından, düzgün monte edildiklerinden ve çalıştıklarından emin olun. Güç kaynağı kablosu ve şi Aşınma durumunun görsel kontrolü Tank Her çalışma döngüsünün sonunda, makineyi yere indirin ve kondensat valni açarak kondensatı tanktan boşaltın. HER HAFTA Tekerlekler Lastik basıncı kontrolü. Gerekirse, maks. 2,5 bar basınca kadar hava doldurun No.2 Hava ltreleri, ön ve arka tarafta Vidayı sökünüz; Kapağı çıkarın; Filtreyi çıkarın; ve hava ile temizleyin; Kapağı tekrar yerine takın. N.B.: TAM AŞINMA SÖZ KONUSU İSE DEĞİŞTİRİN. Yetkili operatörler, yalnızca kendilerine özgü operasyonları yerine getirmelidir. Ve bunu şirket güvenlik yöneticisinin izni ile yapmalıdır (makine bir şirkette kullanılıyorsa). Yetkili operatörlerin, makina çalışırken ve bakımı yapılırken onu gözetimsiz bırakmalarına izin verilmez. SÖKME Makine söküldüğünde, yürürlükteki düzenlemelerin hükümlerini zorunlu olarak uygulayınız. Makineyi oluşturan parçaları farklı yapı malzemelerine (plastik, bakır, demir vb.) göre ayırın.

Herhangi bir ek bakım müdahalesi için zorunlu olarak üreticinin yetkili satıcısından teknik yardım isteyin. Yetkili operatörler, yalnızca kendilerine özgü operasyonları yerine getirmelidir.Ve bunu şirket güvenlik yöneticisinin onayı ile (makine bir şirkette kullanılıyorsa) yapmalıdır.

SORUN NEDENLER SORUN GİDERME

Makine açılmıyor veya duruyor ve yeniden başlatılmıyor. Güç kaynağı eksikliği.

anahtarının “AÇIK (I)” pozisyonunda olmasından emin olun;

2. Güç kaynağı kablosu

şinin çalıştığını ve uygun prize düzgün şekilde takıldığını kontrol edin;

uzantıların ve güç kaynağı prizinin çalıştığını kontrol edin;

4. Şebeke ana şalterinin

çalıştığını ve “AÇIK (I)” pozisyonunda olduğunu kontrol edin. Aşırı akım yükü ve/veya kısa devre nedeniyle geri yüklenebilir termal anahtarın arızalanması. Par. 26’da açıklanan prosedürü izleyin Makine araçları kullanmadan birçok kez başlatılıyor. Hava borusundan, araçtan veya pnömatik sistemden sızıntılar.

1. Pnömatik sistemin

zarar görüp görmediğini kontrol edin;

2. Hava borusu ve aletin

bütünlüğünü ve bağlı olmasını kontrol edin. Araçtan hava gelmiyor. Depoda basınç yok. Makineyi çalıştırın ve uygun basınç göstergesindeki basıncı doğrulamak için depo yüklenene kadar bekleyin. Çıkış basıncının yanlış ayarlanması. Çıkıştaki basınç göstergesinde belirtilen değerin 0 (sıfır) bar’dan büyük olduğunu kontrol edin. Araç hasar gördü. Aletin bütünlüğünü ve verimliliğini kontrol edin. Hava tankında basınç düşüşü. Hava borusundan, araçtan veya pnömatik sistemden sızıntılar.

1. Pnömatik sistemin

bütünlüğünü kontrol edin.

2. Hava borusu ve aracın

bütünlüğünü kontrol edin.

borusunun ve hava borusu aleti ile olan bağlantılarının doğru olup olmadığını kontrol edin.

tahliye valnin iyice kapatıldığından emin olun. bar

SORUN - NEDENLER - SORUN GİDERME Aşağıdaki tablo, makinenin kullanımı sırasında ortaya çıkabilecek bir dizi durumları içerir.

Emniyet valnin arızalanması. Basınç şalteri arızalı. Yetkili servise başvurun. Durdurulan makinada basınç şalterinin valfından hava sızıntısı. Valn kirli veya aşınmış olmasını kontrol edin. Makine titriyor ve/veya çok fazla ses çıkarıyor. Mekanik arıza Sık sık başlatılmalar ve düşük verim. Hava ltreleri kirli Filtreleri temizleyin.

Muhtemel değişiklikler için orijinal yedek parçalar sadece üreticiden veya yetkili satıcıdan talep edilmelidir. Makinenin herhangi bir parçasının orijinal olmayan yedek parçalarla değiştirmesi kesinlikle yasaktır.

MAKINE NAKLIYESI VE TAŞINMASI

Makine, taşıyıcı ayak ve kol yardımıyla tutularak iki yetkili operatör tarafından elle taşınabilir ya da kol ve üzerinde durduğu tekerlekleri kullanılarak yetkili bir operatör tarafından elle taşınabilir. PAKETLEME PAKETLEME Makine, Üretici tarafından iki kulplu ve No. 1 Kuru kompresör ve No. 1 Kullanım ve bakım talimatlarını içeren bir karton kutu içinde paketlenmiştir. AMBALAJDAN ÇIKARILMASI Paket zemine, dengesini güvence altına alan düz bir yüzeye yerleştirildikten sonra, par. 12’de belirtilen talimatları izleyerek makineyi ambalajından çıkarın. SAKLAMA Makine uzun süre kullanılmayacaksa, onun uygun sıcaklık ve nem oranında sahip güvenli bir yerde saklanılması ve ayrıca toza karşı korunması gerekir. Makineyi saklamadan önce, kondensatın hava tankından boşaltılması önerilir. Ambalajın, makinanın kullanıldığı ülkede yürürlükte olan yasalara tamamen uymak suretiyle farklı türdeki malzemelere göre dispoze edilmesi önerilir. Makinenin nakliyesi, omurga/lomber lezyon riskleri içerebilecek olumsuz ergonomik koşullardan kaçınmak için, zorunlu olarak “yüklerin elle taşınması” düzenlemelerine uygun olarak iki yetkili operatör tarafından yapılmalıdır. Yetkili operatörlerin güvenli yerlerde çalışmasını sağlamak için, diğer şahıslardan, nesnelerden ve/veya engellerden en az 1 m uzakta konumlandırılmaları önerilir. KONUMLANDIRMA Makine, par. 2’de açıklanan özelliklere sahip bir iş yerinde, genel ebatları ve ağırlığı ile stabilite ilişkisini güvence altına alan düz bir zemin üzerine yerleştirilerek kullanılmalıdır. bar

Bu “kullanım ve bakım talimatları” kılavuzu üzerindeki saklı haklar üreticinin mülkiyetindedir. Bu kılavuzun hiçbir kısmı, Üreticinin yazılı izni olmadan hiçbir çoğaltma aracıyla çoğaltılamaz ve açıklanamaz (tamamen veya kısmen). Alıntı yapılan tüm ticari markalar ilgili sahiplerine aittir. SAKLI HAKLAR Tüm modeller için servis sınıfı: S3 - 20mn ON/ 10mn OFF AC19306BL Güç gerilimi / frekansı V/Hz EU and UK2: 230 / 50 UK: 110 / 50 Anma gücü kW 1.1 Maks. işletme basıncı Bar 8 Garantili gürültü basıncı seviyesi (Dir.2000/14/CE) dB 67 Motor mili dönme hızı Rpm 2800 Tank hacmi litres 6 Verim (emilen / iletilen) Vmin 193 / 120 Ortamdaki hava sıcaklığı / nem

C / % 5 - 40 / 5 - 95 Ortalama ağırlık Kg 15.8 Boyutlar (bxlxh) mm 385 x 375 x 365 AC202224BL Güç gerilimi / frekansı V/Hz EU and UK2: 230 / 50 UK: 110 / 50 Anma gücü kW 1.5 Maks. işletme basıncı Bar 9 Garantili gürültü basıncı seviyesi (Dir.2000/14/CE) dB 69 Motor mili dönme hızı Rpm 2800 Tank hacmi litres 24 Verim (emilen / iletilen) Vmin 202 / 130 Ortamdaki hava sıcaklığı / nem

C / % 5 - 40 / 5 - 95 Ortalama ağırlık Kg 22 Boyutlar (bxlxh) mm 570 x 280 x 585 AC20216BL Güç gerilimi / frekansı V/Hz EU and UK2: 230 / 50 UK: 110 / 50 Anma gücü kW 1.5 Maks. işletme basıncı Bar 9 Garantili gürültü basıncı seviyesi (Dir.2000/14/CE) dB 69 Motor mili dönme hızı Rpm 2800 Tank hacmi litres 16 Verim (emilen / iletilen) Vmin 202 / 130 Ortamdaki hava sıcaklığı / nem

C / % 5 - 40 / 5 - 95 Ortalama ağırlık Kg 24 Boyutlar (bxlxh) mm 470 x 455 x 470 AC20250BL Güç gerilimi / frekansı V/Hz EU and UK2: 230 / 50 UK: 110 / 50 Anma gücü kW 1.5 Maks. işletme basıncı Bar 9 Garantili gürültü basıncı seviyesi (Dir.2000/14/CE) dB 69 Motor mili dönme hızı Rpm 2800 Tank hacmi litres 50 Verim (emilen / iletilen) Vmin 202 / 130 Ortamdaki hava sıcaklığı / nem
