Ürün Tipi	Akülü Taşlama
Marka	Makita
Model	DGA506RTJ
Maksimum taş çapı	125 mm
Boşta devir sayısı	8.500 dk⁻¹
Toplam uzunluk	362 mm (BL1840B batarya ile)
Net ağırlık	2,4 - 3,8 kg (bataryaya göre)
Nominal voltaj	18 V DC
Uyumlu bataryalar	BL1815N, BL1820B, BL1830B, BL1840B, BL1850B, BL1860B
Uyumlu şarj cihazları	DC18RC, DC18RD, DC18RE, DC18SD, DC18SE, DC18SF, DC18SH, DC18WC
Elektrikli fren	Evet, taşın hızlı durdurulması
Yumuşak kalkış	Evet, kalkış şokunu azaltır
Aşırı yük koruması	Evet, aşırı yük durumunda otomatik durma
Aşırı ısınma koruması	Evet, aşırı ısınma durumunda otomatik durma
Aktif reaksiyon algılama teknolojisi	Evet, sıkışma durumunda otomatik durma
Mil kilidi	Evet, aksesuar değişimi için
Kilitlenebilir kayar anahtar	Evet, sürekli çalışma için
Ayarlanabilir koruma kapağı	Evet, aletsiz (vida veya kol)
Yan tutamak	Evet, alete vidalanmış
Ses basıncı seviyesi (LpA)	82 dB(A) (belirsizlik 3 dB)
Ses gücü seviyesi (LWA)	90 dB(A) (belirsizlik 3 dB)
Titreşim (yüzey taşlama, normal tutamak)	6,5 m/s² (belirsizlik K=1,5 m/s²)
Titreşim (yüzey taşlama, anti-vibrasyon tutamak)	6,0 m/s² (belirsizlik K=1,5 m/s²)

Sık sorulan sorular - DGA506RTJ MAKITA

Batarya nasıl takılır veya çıkarılır?

Bataryayı çıkarmak için, bataryanın önündeki düğmeyi kaydırırken aynı anda bataryayı aletten dışarı doğru kaydırın. Takmak için, bataryanın dilini bölmenin oluğuyla hizalayın, bir tık sesi duyulana kadar itin. Kırmızı göstergenin artık görünmediğinden emin olun.

Batarya şarj seviyesi nasıl kontrol edilir?

Batarya üzerindeki kontrol düğmesine basın. Işıklı göstergeler kalan şarjı gösterir: 3 gösterge = %75-100, 2 = %50-75, 1 = %25-50, yanıp sönen = %0-25 (şarj edin). Bazı modellerde alet üzerinde bir gösterge bulunur.

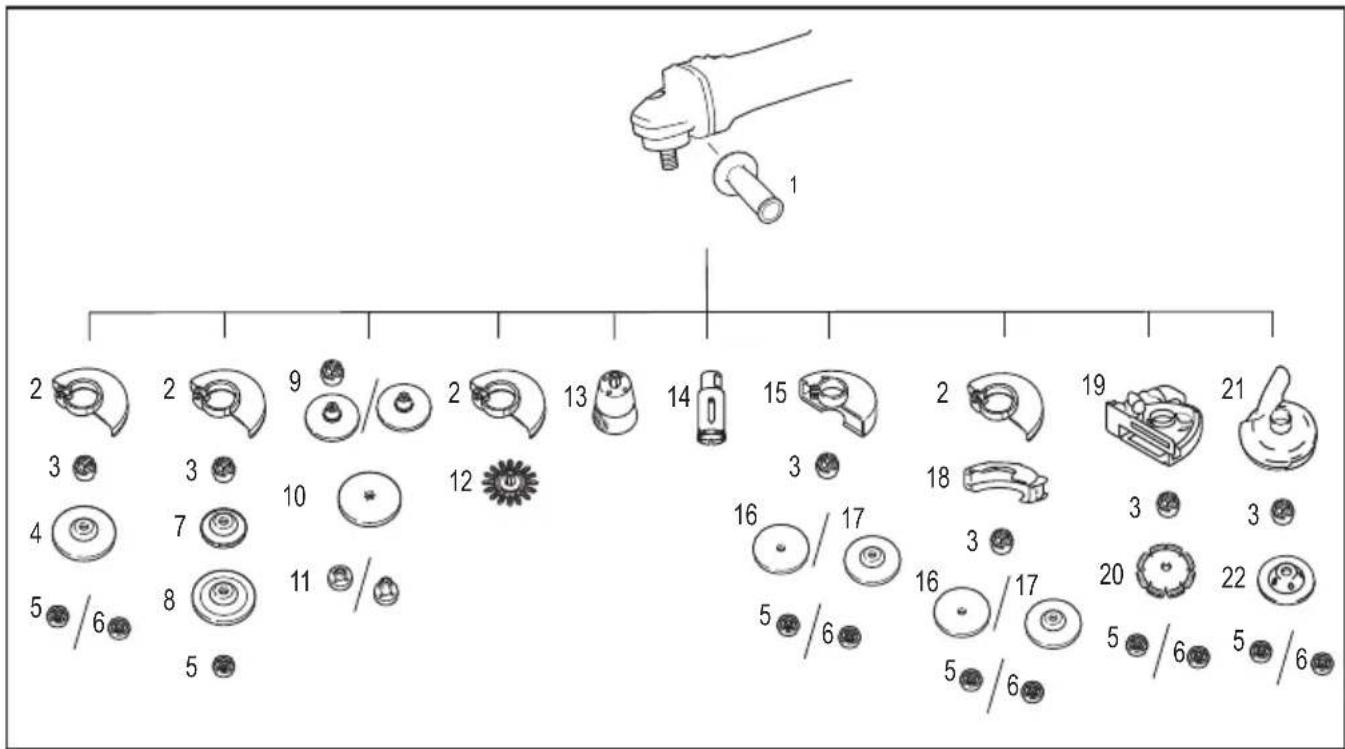

Bu taşlama ile hangi aksesuarları kullanabilirim?

Gömme göbekli taşlar, lamelli diskler, esnek taşlar, tel fırçalar (dairesel veya kap tipi), aşındırıcı kesme taşları, elmas taşlar, zımpara diskleri, delik testereleri ve elmas taşlı fincan taşları kullanabilirsiniz. Her zaman orijinal Makita aksesuarları kullanın.

Taş nasıl değiştirilir?

Aletin kapalı olduğundan ve bataryanın çıkarıldığından emin olun. Mili kilitlemek için mil kilidine basın. Sıkma somununu gevşetmek için sıkma somunu anahtarını kullanın (saat yönünün tersine çevirin). Taşı değiştirin, ardından sıkma somununu saat yönünde sıkın. Koruma kapağını geri takmayı unutmayın.

Elektrikli fren nasıl kullanılır?

Elektrikli fren, anahtarı bıraktığınızda otomatik olarak devreye girer. Taşı hızlı bir şekilde durdurur. Frenin, güç kesildiğinde (örneğin bataryanın yanlışlıkla çıkarılması) çalışmadığını unutmayın.

Taş sıkışması durumunda ne yapmalı?

Alet, aktif reaksiyon algılama teknolojisi ile donatılmıştır. Sıkışma durumunda alet otomatik olarak durur. Aleti kapatın, sıkışmanın nedenini giderin, ardından tekrar açın. Sorun devam ederse, bir Makita servis merkezine başvurun.

Alet nasıl temizlenir?

Toz birikmesini önlemek için havalandırma deliklerini düzenli olarak bir fırça ile temizleyin. Toz koruyucuyu çıkarın ve temizleyin. Benzin veya tiner kullanmayın. Aleti temiz ve kuru tutun.

Önemli güvenlik talimatları nelerdir?

Her zaman koruyucu gözlük ve kulaklık takın. Aleti iki elinizle tutun. Asla testere bıçağı veya zincir kullanmayın. Koruma kapağının doğru şekilde takıldığından emin olun. Kullanmadan önce kılavuzu dikkatlice okuyun.

Batarya nasıl saklanır?

Alet kullanılmadığında bataryayı aletten çıkarın. Bataryayı 50°C'nin üzerindeki sıcaklıklarda saklamayın. Terminalleri kısa devre yapmaktan kaçının. Taşıma sırasında kontakları bantla kapatın.

Yedek parçaları nerede bulabilirim?

Herhangi bir onarım veya yedek parça için, Makita yetkili servis merkeziyle iletişime geçin. Aletin güvenliğini ve güvenilirliğini sağlamak için yalnızca orijinal Makita parçaları kullanın.

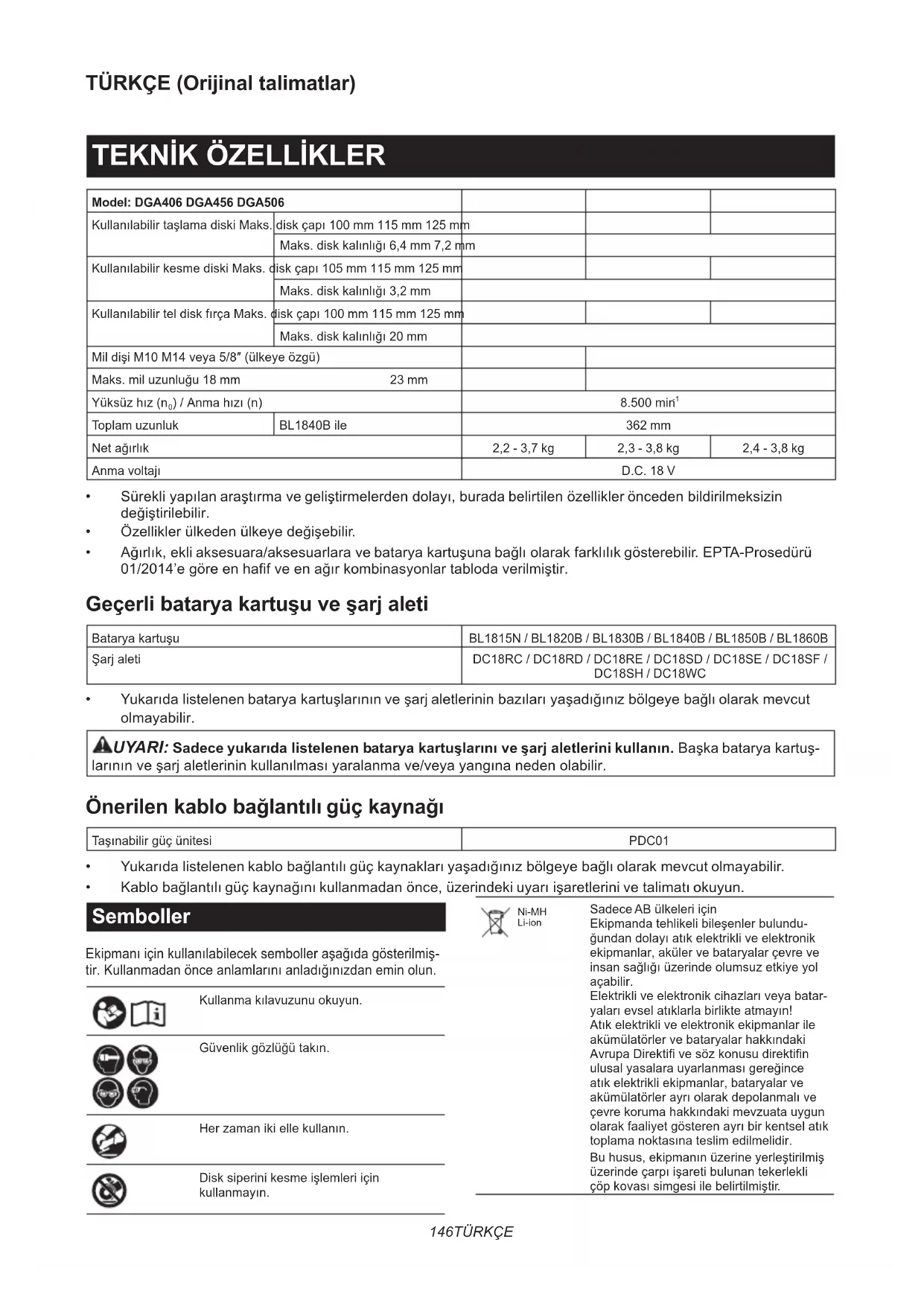

KULLANIM KILAVUZU DGA506RTJ MAKITA

Model: DGA406 DGA456 DGA506
Kullanilabilir taşlama diski Maks.	disk çapı 100 mm 115 mm 125 mm
	Maks. disk kalınkı 6,4 mm 7,2 mm
Kullanilabilir kesme diski Maks.	isk çapı 105 mm 115 mm 125 mm
	Maks. disk kalınkı 3,2 mm
Kullanilabilir tel disk*XÇA Maks.	isk çapı 100 mm 115 mm 125 mm
	Maks. disk kalınkı 20 mm
MilDMI M10 M14 vaya 5/8" (ülkeye özdgün)
Maks. mil uzunkı 18 mm 23 mm
Yüksüz 注意 (n0) / Anma;zı (n)		8.500 min1
Toplam uzunluk	BL1840B ile	362 mm
Net ağırkı		2,2 - 3,7 kg	2,3 - 3,8 kg	2,4 - 3,8 kg
Anma voltaki		D.C. 18 V

Surekli yapilan arastirma ve gelistirmelerden dolayi, burada belirtilen ozellikler onceden bildirilmeksizin).. degistirilebilir.
Özellikler ülkeden ülkeye degişebilir.
- Aigrlik, ekli aksesuara/aksesuarla ve batarya kartusuna baglı olarak farklilk goztebilir. EPTA-Prosedür 01/2014'e gore en hafif ve en aigr kombinasayonlar tabloda verilmistir.

Geçerli batarya kartuşu ve Şarj aleti

Batarya kartuşu	BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B
Şarj aleti	DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF / DC18SH / DC18WC

Yukarida listelenen batarya kartuşlarınin ve Şarj alelirinin bazilari Yaşadgüniz bölgye®, Olmayabilir.

AUYARI: Sadece yukarida listelenen batarya kartuslarini ve sarj aleterini kullanin. Baska batarya kartus-larinin ve sarj aleterinin kullanilmasi yaralanma ve/veya yangina neden olabilir.

Önerilen kablo böglantili güç kaynagı

TaşınabilirGPC unitesi

PDC01

Yukarida listelenk kablo baglantili guc kaynakları yasadiiniz bolgeye baglı olarak mevcut olmayabilir.
Kablo baglantilg caynagini kullanmadan once, uzerindeki uyari isaretlerini ve talatmi okuyun.

Semboller

Ekipmani inci kullanilabilecek semboller asagida gosterilmis-tir. Kullanmadan once anlamarini anladiginizdan emin olun.

Kullanma kilavuzunu okuyun.

Güvenlik gozlugu takin.

Her zaman iki elle kullanin.

Disk siperini kesme islemleri icin kullanmayin.

Ni-MH Li-jion

Sadece AB ülkeleri icin

Ekipmanda tehlikeli bileşenler bulundugundan dolayi atik elektrikli ve elektronik ekipmanlar, aküler ve bataryalar Çevre ve insan sagligi üzerinde olumsuz etkiye yol acabilir.

Elektriki ve elektronik cihazlari veya bataryalari evsel atiklarla birlikte atmayin! Atik elektriki ve elektronik ekipmanlar ile akumulatiorleri ve bataryalar hakkundaki

Avrupa Direktifi ve sz konusu direktifin ulusal yasalara uyarlanmasi geregince atik elektrkli ekipmanlar, bataryalar ve akumulatörler ayr olarak depolanmali ve cevre koruma hakkindaki mevzuata uygun olarak faaliyet gosteren ayr bir kentsel atik toplama noktasina tesim edilmidir.

Bu husus, ekipmanin üzerine yerleşirilmis üzerinde carpi isareti bulunan tekerlekli cop kovasi simgesi ile belirtilmistir.

Kullanim amaci

Bu alet, metal ve taş malzemelerin su kullanmadan taşlanması, zimparalanması, telle fircalanması, delik acilması ve kesilmesi amaciyla tasarlanmppir.

Gürültu

Tipik A-agrlikl gurultu duzeyi (EN62841-2-3 standardina gore belirlen):

Model Ses basinci sevi-	yesi \( \left( {\mathrm{L}}_{\mathrm{{pA}}}\right) : \left( {\mathrm{{dB}}\left( \mathrm{A}\right) }\right) \)	Ses güü seviyesi (LwA): (dB (A))	Belirsizlik (K): (dB (A))
DGA406 83 91 3
DGA456 82 90 3
DGA506 82 90 3

NOT: Began edilen gurultu emisyonu deger(ler)i bir standart test yontemine uygun sekilde olculmustur ve bir aleti bir baskasyla karilastirmak icin kullanlabilir.

NOT: Began edilen gurultu emisyonu deger(ler)i bir on maruz kalma degerlendirmesi olarak da kullanilabilir.

UYARI: Kulak koruyuculari takin.

AUYARI: Elektrikli aletinGPCek kullanimi sirasindaki gurultu emisyonu, aletin kullanim biçimlerine, özellikle islenen is parcasinin türüne baglı olarak beman edilen deger(ler)den farkl olabilir.
AUYARI: Gerek kullanim kosullarindaki tahmini maruziyeti baz alan, operaturo koruyacak guvenlik onlemlerini mutlaka belirleyin (calisma dongusu icerisinde aletin kapali oldugu ve aktif durumda olmasinin yani sira bosta calistigi zamanlar gibi, butun zaman dilimleri goz onunde bulundurarak).
AUYARI:ince saclarin vya buyuk yuzeyli kolayca titreşen yapilarin taşlanmasi beyan edilen gürültü emisyonu değerlerindençok daha yüksek (15 dB'ye kadar) toplam gürültü emisyonuna neden olabilir.

Ses yaymalarini engellemek icin bu is parcalarina son derece esnek sönümleme paspaslar vya benzeri malzemeler yerlestirin.

Artan gurultu emisyonunu hem gurultyu maruz kalma risk degerlendirmesi icin hem de uygun isitme korumasini secerken dikkate alin.

Titresim

Titresim toplam degeri (uc eksenli vektor toplami) (EN62841-2-3 standardina gore hesaplanan):

Calisma modu: normal yan kavrama kol ile yüzey taşlama

Model	Titreşim emisyonu (a, AG): (m/s2)	Belirsizlik (K): (m/s2)
DGA406 4,5 1,5
DGA456 6,5 1,5
DGA506 6,5 1,5

Çalışma modu: titresim onleyici yan kavrama kol ile yüzey taslama

Model	Titreşim emisyonu (a, 'AG): (m/s2)	Belirsizlik (K): (m/s2)
DGA406 4,0 1,5
DGA456 6,0 1,5
DGA506 6,0 1,5

Calisma modu: normal yan kavrama kolu ile disk zimparalama

Model	Titreşim emisyonu (a, DS) : \( \left( {\mathrm{m}/{\mathrm{s}}^{2}}\right) \)	Belirsizlik (K): \( \left( {\mathrm{m}/{\mathrm{s}}^{2}}\right) \)
DGA406 2,5 m/s	\( {}^{2} \) den az 1,5
DGA456 2,5 m/s	\( {}^{2} \) den az 1,5
DGA506 2,5 m/s	\( {}^{2} \) den az 1,5

Calisma modu: titresim onleyici yan kavrama kolu ile disk zimparalama

Model	Titreşim emisyonu (a, DS) : (m/s2)	Belirsizlik (K): (m/s2)
DGA406 2,5 m/s	2den az 1,5
DGA456 2,5 m/s	2den az 1,5
DGA506 2,5 m/s	2den az 1,5

NOT: Began edilen titresim toplam deger(ler)i bir standart test yontemine uygun sekilde olculmustur ve bir aleti bir baskasiyla karilastirmak icin kullanilabilir.

NOT: Began edilen titresim toplam deger(ler)i bir on maruz kalma degerlendirmesi olarak da kullanilabilir.

AUYARI: Elektrikli aletin gerek kullanimi sirasindaki titresim emisyonu, aletin kullanim bucimlerine, özellike ilslenen is parcasinir turüne baglı olarakBegan edilen deger(ler)den farkl olabilir.
AUYARI: Gerek kullanim kosullarindaki tahmini maruziyeti baz alan, operaturo koruyacak guvenlik onlemlerini mutlaka belirleyin (calisma dongusu icerisinde aletin kapali oldugu ve aktif durumda olmasinin yani sira bosta calistigi zamanlar gibi, butun zaman dilimleri goz onunde bulundurarak).
AUYARI: Began edilen titresim emisyon degeri bu elektrikli aletin basica uygulamalar icin kullanilir. Ancak, bu elektrikli alet baska uygulamalar icin kullanilirsa titresim emisyon degeri farkl olabilir.

EC Uygunluk Beyani

Sadece Avrupa ülkeleri icin

EC uygunluk beyani bu kullanim kilavuzuna Ek A olarak eklenmistir.

GÜVENLIK UYARILARI

Genel elektrikli alet güvenligi uyarılcı

AUYARI Bu elektrikli aletle birlikte verilen tum guvenlik uyarilarin, talimatlari, resimli aciklamalari ve teknik ozellikleri okuyun. Asagida listelenen talimatlarin herhangi birine uyulmaması elektrik carpması, yangin ve/veya ciddi yaralanma ile sonuçlanabilir.

Tüm uyarilari ve talimatlari ile-ride basvurmak icin saklayin.

Uyarilardaki "elektrikli aleit terimi ile ya prisden calisan (kordonlu) elektrikli aletiniz ya da kendi akusu ile calisan (kordonsuz) elektrikli aletiniz kastedilmektedir.

Akülu taşlama makinesiyle ilgili Güvenlik uyarilari

Taşlama, zümparalama, telle fırçalama veya kesme islemleri icin ortak güvenlik uyarlıarı:

1. Bu elektrikli alet bir taşlama, zimparalama, tel fıçа, delik acma veya kesme aleti olarak kullanilmak üzere tasarlanmistir. Bu elektrikli aletle birlikte verilen tum güvenlik uyarılcı, talimatlari, resimli acıklamaları ve teknik Özellikleri okuyun. Aşaqida listeleni talimatlarin herhangi birine uyumlması elektrik carpması, yangın ve/veya ciddi yaralanma ile sonuçanabilir.

2. Bu elektrikli aletle parlatma gibi islemler yapilmamalidir. Bu elektrikli aletin tasarim amacina uygun olmayan islemler tehlke olusturabilir ve yaralanmaya neden olabilir.

3. Bu elektrikli aleti, aletin imalatçisi tarafindan özel olarak tasarlanmamıs ve belirtilmemis bir sekilde calışacak bogimde donuşturmyein. Böyle bir donuşturme kontrlün kaybedilmesine neden olabilir ve ciddi yaralanmaya yol acabilir.

4. Aletin imalatçisi tarafindan özel olarak tasarlanmamıs ve belirtilmemş aksesuarlari kullanmayın. Bir aksesuarin yalinizca elektrkli aletinize takilabiliyor olması, onun güvenlı calisacagini garantı etmez.
5. Aksesuarin ana hizi en azindan elektrikli aletin ustunde belirtilen maksimum hija esit olmalidir. Anma hizlarindan daha hijl calisan aksesuarlar kiri bilibilir ve firlayibilir.
6. Aksesuarinizin diapers capi ve kalinligi elektrikli aletinizin kapasite degerleri dahilinde olmaldir. Dogru boyutta olmayan aksesuarlar yeterince korunamayabilir veya kontrl edilemeyebilir.
7. Aksesuar montaj boyutlari elektrikli aletin montaj donaniminin boyutlarina uygun olmalidir. Elektrikli aletin montaj donanimina uymayan aksesuarlar dengesiz calisir, asiri titresim yapar ve kontrolün kaybedilmesine neden olabilir.
8. Hasarli bir aksesuari kullanmayin. Her kullanimdan once aksesuarlarda, ornegin asindirici disklerde kirlma veya Çatlak, disk altliginda Çatlak, kopma veya asiri asinna, tel fircalarda gezsek veya kirk tel kontrolü yapin. Elektriki alet veya aksesuar dusürülurse, hasar kontrolü yapin veya hasarsiz bir aksesuar takin. Bir aksesuari kontrol ettikten ve taktiktan sonra, kendinizi ve civardaki insanlar doner aksesuarin dizleminden uzak tutun ve elektriki aleti bir dakika boyunca maksimum yüksüz hizda calistirin. Bu test calistirmasi sirasinda hasarli aksesuarlhar normalde kopar.

9. Kişisel koruyucu ekipman kullanin. Uygulamaya®, Majorı Olalık yüz siperleri veye®, Güvenlik®, gozlükleri kullanin. Uygun®, gozülükleri kullanin. Uygun®, gozülükleri kullanin. Majorı ve"—i, olalık ve"—i, olalık ve"—i, olalık ve"—i, olalık ve"—i, olalık ve"—i, olalık ve"—i, olalık ve"—i, olalık ve"—i, olalık ve"—i, olalık ve"—i, olalık ve"—i, olalık ve"—i, olalık ve"—i, olalık ve"—i, olalık ve”—i, olalık ve"—i, olalık ve"—i, olalık ve"—i, olalık ve"—i, olalık ve"—i, olalık ve"—i, olalık ve"—i, olalık ve"—i, olalık ve"—i, olalık ve"—i, olalık ve"—i, olalık ve"—i, olalık ve"—i, olalık ve"—i

10. Civarda bulunanlari calisma alanindan gunli bir uzaklikta tutun. Calisma alanina giren herkes kisisel koruyucu ekipman kullanmalidir. Is parcasinin veya kiran bin aksesuarin kiriklari uzaga firlayip, calisma alanin hemen ötesinde yaralanmalara neden olabilir.

11. Kesici parcanin goremeyen kabolara temas etme olasiligi bulunan yerlerde calisirken elektrikli aleti sadece yalitimi kavrama yüzeylerinden tutun. "Akimli" bir telle temas da elektrikli aletin yalitimsiz metal kismilarini "akimli" hale getirir ve kullaniciy elektrik seksuna maruz birakabilir.
12. Aksesuar tamamen durmadan elektrikli aleti kesinlikle yere koymayin. Doner aksesuar yere surtunup, elektrikli aletin kontrlunuz disinda firlamasina neden olabilir.
13. Elektrikli aleti yaninizda taşırken calistirmayın. Giysilerinizin kazayla doner aksesuara temas etmesi giysinizin sikişmasina neden olarak akse-suari vucudunuza cekebilir.
14. Elektrikli aletin hava deliklerini dizeni olarak temizleyin. Motorun fani tozu govdenin icine ceker ve asiri toz metal birikimi elektrik tehlikele rine neden olabilir.
15. Elektrikli aleti tutusabilen malzemelerin yaku-ninda kullanmayin. Kivilcimlar bu malzemeleri tutusturabilir.
16. Sivi sogutucu gerektiren aksesuarlar kullan-mayin. Su veya diger sivi sogutucularin kulla-nilmasi elektrik carpmasina veya seksuna neden olabilir.

Geri tepme ve ilgili uyarilar:

Geri tepme sikisan veya takilan bir doner diske, disk altigina, fircaya veya baska bir aksesuara verilen ani bir tepkidir. Sikisma veya takilma doner aksesuarin aniden durmasina ve bu da elektrikli aletin tutukluk noktasinda aksesuarin donme yonunun tersiogrultuda kontrolsuz sekilde itilmesine neden olur.

Örneğin, bir asindirici disk is parcasina takilir veya sikisirsa, sikisma noktasina giren diskin kenari malzeme yüzeyine batarak, diskin disari tirmanmasina vya tepmesine neden olabilir. Disk, sikisma noktasinda diskin hareket yönune baglı olarak operatore vya ondan uzagaDOGRU sigrayabilir. Bu kosullarda asindirici diskler kırilabilir de.

Geri tepme elektrikli aletin yanlis kullanilmasinin ve/ veya yanlis kullanim usulleri veya kosullarin bir sonucudur ve asagida belirtildigi gibiogrdu onlemlerle onlenebilir.

1. Elektrikli aleti iki elinizle sikica kavrayin ve vucudunuzun ve kolunuzun durusunu geri tepme kuvvetlerine direnc gosterecek sekilde ayarlayin. Ik calistirma sirasinda geri tepme veya tork etkisi uzerinde maksimum kontrol saglamak icin, eger varsa, daima yardimci sapi kullanin. Dogru onlemler alinrsa, operatör tork etkilerini veya geri tepme kuvvetlerini kontrol edebilir.
2. Elinizi kesinlikle doner aksesuarin yakinina koymayin. Aksesuar elinizin ustune dokru geri tepebilir.

3. Vucudunuzu geri tepme halinde elektrikli aletin firlayacagi alanda bulundurmayin. Geri tepme aleti takilma noktasinda diskin hareketinin tersi yonunde iter.

4. Koseleree, keskin kenanlarda, vb. calisirken azami ozen gosterin. Aksesuari ziplatmaktan ve taktirmaktan kaçınin. Koseleree, keskin kenanlarda veya ziplama halinde doner aksesuarin takilma eğilimi vardir ve kontrol kaybina ve geri tepmeye neden olur.

5. Zincir testere oyma biçagl, 10 mm'den fazla periferik boşluklu segmentli elmas disk ya da disli testere biçagl takmayin. Bu biçaklar sikca geri tepme ve kontrl kaybi yaratir.

Taşlama ve kesme ilemlerine Özgü güvenlik uyarılı:

1. Sadece elektrikli aletiniz icin belirtilen diskleri ve seçilen disk icin özel olarak tasarlanmisperi kullanin. Elektrikli aletin tasarimina uygun olmayan diskler yeterli sekilde koruma alta alinmayabilir ve güvensizdir.
2. Merkezden basmai disklerin taşlama yüzeyi, siper kenari dizleminin alta monte edilmeli dir. Siper kenarin üzerine dokru Çkınti yapacak sekilde hatali monte edilmiş bir disk yeterli olçüde kapatilamaz.
3. Siper elektrikli alete sikkica takilmali ve diskin operatore dokru açikta kalan kismi en az olacak sekilde maksimum güvenlik icin konumlandirilmaldir. Siper, operatörun kirlan disk parçalarindan, kazayla diske temas etmekten ve giysileri tutusturabilecek kivilcimlardan korunmasina yardimci olur.
4. Diskler sadece belirtilen uygulamalar icin kullanilmaldir. Orneigin kesme diskinin yan tarafyla taslama yapmayin. Asindirici kesmediskleri cevresel asindirmaya yoneliktir, bu disklere uygulanan yan kuvvetler parcalanimalina neden olabilir.
5. Daima sectiginiz disk icinogrups boyut ve sekilde hasarsiz flanslar kullanin. Dogru flanslar diski destekleyerek, disk kiriImasi olasiliigini azaltir. Kesme disklerinin flanslar taIama disklerinin flanslarindan farkl olabilir.
6. Daha buyuk elektrikli aletlerin asinarak kuculmug disklerini kullanmayin. Daha buyuk elektrikli aletler icin tasarlanmis diskler kucuk aletlerin daha yuksek hizlarina uygun olmayibilir ve parcalanibilir.
7. Çift maksatlı diskler kullanırken her zaman gereçkleşirilen uygulama ilenDOGRU speri kullanın.Doğru siperin kullanilmaması istenen seviyede koruma saglamayabilir ve bu da ciddi yaralanmaya neden olabilir.

Kesme islemlerine ozgu ek guvenlik uyarilari:

1. Kesme diskini "sikistirmayin" veya diske asiri basinç uygulamayin. Asiri derinlikte bir kesme yapmaya calismayin. Diskin asiri zorlanmasi yuku ve diskin kesik icinde bukülme veya takilmayatkinligini artirarak, geri tepme veya diskin kirlmasi olasili gini yukselebilir.

2. Vucudunuzu doner diskle ayni hizada ve diskin gerisinde tutmayin. Disk, calisma noktasinda, vucudunuzdan uzaga dogru hareket ederken, olasi bir geri tepme doner diski ve elektrkli aletiogrudan dogruya size dogru firlatabilir.

3. Disk takildigi veya herhangi bir nedenle kesmeyi durdurdugu zaman, elektrikli aleti kapatin ve disk tamamen duruncaya kadar hareketsiz sekilde tutun. Kesme diski donerken onu kesinlikle kasikten cikarmaya calismayin aksi takdirde geri tepme olusabilir. Diskin takilma nedenini arastirip, ortadan kaldirmak icin dizeltici islemleri yapin.

4. Kesme islemini is parcasinin icinde yaniden baslatmayin. Diskin tam hiza ulasmasini bekleyin ve dikkatli sekilde tekrar kosige sukun. Elektrikli aleit is parcasi icinde tekrar calistirilrsa, disk takilabilir, yukari tirmanabilir veya geri tepebilir.
5. Diskin takilmasi ve geri tepme riskini en aza indirmek icin panelleri veya cok buyuk is parçalarini destekleyin. Buyuk is parçaları kendi婴幼儿laki altinda bel vermeye meyillidir. Destekler diskin her iki yaninda kesmehattina ve is parcasinin keharina yakin olarak, is parcasinin ultina yerleştilimelidir.
6. Mevcut duvarlarin veya diger kör alanlarinicone "oyuk kesme" yaparken daha fazla dikkat gõsterin. Fazla ileri giden disk gaz veya su borularini, elektrik kabolarini veya geri tepmeye neden olabilecek nesneleri kesebilir.
7. Kavisli kesim yapmaya calismayin. Diskin asiri zorlanmasi yaku ve diskin kesik icinde bukulme veya takilmayatkinigini artirarak, geri tepme veya diskin kirlmasi olasiligi ni yukseltebilir, bu da ciddi yaralanmaya neden olabilir.
8. Segmentli bir elmas diski kullanmadan once, elmas diskin segmentleriarasinda sadece negatif bir talas aci isle 10 mm veya daha az periferik boşluk oludgündan emin olun.

Zimparalama islemlerine ozgu guvenlik uyarilari:

1. Uygun boylu disk zimpara kagidi kullanin. Zimpara kagidi seçerken imalatçınin tavyielerine uyun. Zimpara altligiçıçoz fazla asan buyuk zimpara kagidi yirtilma risik olusturur ve takilmaya, diskin kopmasina vya geri tepmeye neden olabilir.

Tel firca islemlerine ozgu guvenlik uyarilari:

1. Olağan islemler sirasinda bile fircadan tellerin firlayabilecegini bilin. Fircaya asiri yuk uygu-layarak telleri asiri zorlamayin. Teller kolaylikla ince giysilere ve/veya cilde batabilir.
2. Tel fıca islemi icin bir siper kullanilmasi belirtiliyorsa, tel diskin veya fırganin sipere Müdafahale etmesine izin vermeyin. Tel disk veya fıca is yüküne veya merkezkaç kuvvetlerine baglı olarak genisleyebilir.

Ek Güvenlik Uyarilari:

1. Merkezden basmali taşlama diskleri kullanırsanı, mutlaka sadece fiberglas takviyeli diskler kullanın.
2. Bu taşlama makinesiyle Taş Çanak tipi diskleri KESİNLİKLE KULLANMAYIN. Bu taşlama makinesebu tip diskler 参数 tasarlanmamıstir ve boylebir ürün kullanilması ciddi yaralanmalara neden olabilir.

3. Mile, flansa (ozellikle takma yüzeyine) vya kilit somununa zarar vermemeye dikkat edin. Bu kisislarin hasar gormesi diskin kırilmasi ile sonuçlanabilir.

4. Alet calistirilmadan once diskin is parcasina degmediginden emin olun.

5. AletiGPCekbirisparcasiüzerinde kullanmadan once bir surebosca calistirin.Diskin yanlis taklmis veya dengesiz oldugunu gosteren titreme ya da yalpalamalaradikkat edin.
6. Taslama yaparken diskin belirlenmis yüzeyini kullanin.
7. Aleti calisir durumda birakmayin. Aleti sadece elinizde tutarken calistirin.
8. Calismadan hemen sonra is parcasina dokunmayin; cok sicak olabilir ve cildinizi yakabilir.
9. Calismadan hemen sonra aksesuarlara dokunmayin; cok sicak olabilir ve cildinizi yakabilirler.
10. Disklerin.Doğru monte edilmesi ve kullanilmasi;. cin imalatçınin talimatlara uyun. Diskleri. ozenle aktarin ve saklayin.
11. Buyuk delikli asindirici diskleri uydurmak icin ayri reduksiyon nipel ya da adaptork kullanmayin.
12. Sadece bu alet icin belirtilen flanslari kullanin.
13. Deligi vida disli disk takilmak istenen aletlerde bu diskin dislerinin mil uzunluğunu kabul edecek kadar uzun olması gereklidir.
14. Is parcasinin doituk desteklenip desteklenmedigini kontrl edin.
15. Diskin alet kapatildiktan sonra donmeye devam ettiğine dikkat edin.
16. Calisma yeri asiri sicut ve nemliyse ya da cok fazla iletken toz kirlili mevcutsa kullanicinnguvenligi icin bir kisa devre kesicisi (30mA) kullanin.
17. Bu aleti asbest iceren hiçbir malzeme üstende kullanmayin.
18. Kesme diski kullandiginiz zaman, yerel yonetmelikler gerektiryorsa daima toz toplayici disk speri ile calisin.
19. Kesici diskleri yanal bir basinca maruz kalnamaldir.
20. Calisma sirasinda kumas is eldivenleri kullanmayin. Kumas eldivenlerin lifleri alete girebilir, bu da aletin bozulmasina neden olur.
21. Calisma oncesinde is parcasinda elektrik borusu, su borusu veya gaz borusu gibi gümülü nesneler olmadigiindan emin olun. Aksi takdirde elektrik carpmasina, elektrik kaçagina veya gaz sizintisina neden olabilir.
22. Diske conta takilysa contayi cikarmayin. Conta capi kilit somunu, dis flans ve ic flans-tan daha buyuk olmalidir.
23. Bir taşlama diskini takmadan önce conta kisminda kırık veya Çatlak gibi hcbir anormallik olmadışıntkontrol edin.
24. Kilit somununu dizgün bir sekilde sikin. Diskin asiri sikilmasi kirlmaya, yetersiz sikma ise sallan-maya neden olabilir.

BUTALIMATLARMUHAFAZAE DINIZ.

AUYARI: Ürünü kullanırken (defalarca kulla-ninca kazanan) rahatlik ve tanidiklik duygusun-n ilgili ürünün güvenlik kuralları siki sikiya baglı kalmanın yerine gezmesine İZIN VERMEYİN. YANLIS KULLANIM veya bu kullanma kilavuzunda belirtilen emniyet kuralları uymama ciddi yara-lanmaya neden olabilir.

Batarya kartuşuhakkinda onemligüvenlik talimatlari

1. Batarya kartusunu kullanmadan.Once, tum talimatlari ve (1) batarya kartusu, (2) batarya ve (3) urun uzerindeki tum uyari isaretlerini okuyun.
2. Batarya kartusunu parçalarina ayirmayın veya kurcalamayın. Yangin, asiri isi veya patlamaya neden olabilir.
3. Calisma suresi asiri derecede kisalmissa kulanmayi derhal birakin. Asiri isinma, yanma riski hatta patlamaya neden olabilir.
4. Gózünüze elektrólit káçarsa, gożlerinizi temiz suyla durulayin ve hemen tibbi yardin alin. Görme kaybina yol acabilir.
5. Batarya kartusuna kisa devre yaptirmayin:

(1) Terminalere herhangi bir iletken madde degdirmeyin.
(2) Batarya kartusunu civiler, madeni paralar, vb. gibi baska metal nesnelere ayni kaba koymaktan kaçınin.
(3) Batarya kartusunu yağmura ya da suya maruz birakmayin.

Kisa devre, buyuk bir akim akisina, asiri isinmaya, olasi yaniklara hatta bataryanin bozulmasina yol acabilir.

1. Aleti ve batarya kartusunu sicutligin 50^ ya da daha yuksege ulastigi yerlerde saklamayin ve kullanmayin.
2. Asiri derecede hasar gormus ya da tamamen kullanilamaz durumda olsa bile batarya kartusunu yakmayin. Batarya kartusu atese atilrsa patlayabilitir.

3. Batarya kartusunu civilemeyin, kesmeyin, ezmeyin, firlatmayin, duusirmeyin ya da batarya kartusuna sert bir nesne ile vurmayin. Bu eylemler yangin, asiri isi veya patlamaya neden olabilir.

4. Hasarli bataryayi kullanmayin.

5. Aletin icerdigi lityum-yon bataryalar Tehlikeli Esyalar Yonetmeligin gereksinimlerine tabidir.

Ticari nakliye islemleri icin, orneigin Üçuncu taraflar, nakliye acenteleri tarafindan yapilan nakliyelerde, paketleme ve etiketleme gereksinimlerine uyulmalidir.

Nakliyesi yapilacak urunun hazirlanmasi icin, tehlikeli maddeler konusunda uzman bir kisiye danisin. Luffen muhtemelen daha ayrintili olan ulusal yonetmeliklere de uyun.

Açık kontaklari bantlayin ya da maskeleyin ve bataryayi paketin icinde hareket etmeyecek sekilde paketleyin.

1. Batarya kartusunu bertaraf ederken aletten cikarin ve güvenli bir yerde bertaraf edin. Bataryanin bertaraf edilmesi ile ilgili yerel Düzenlemelere uyunuz.
2. Bataryalari sadece Makita tarafindan belirtilen urunlerle kullanin. Bataryalarin uyumsuz urunlere takilmasi; yangin, asiri isinma, patlama ya da elektrolit szintisina neden olabilir.
3. Alet uzun sure kullanilmayacaksa batarya aletten cikarilmalidir.
4. Kullanma sirasinda ve sonrasinda batarya kartuşüninarak yaniklara vyağusuk sicaklik yaniklarina yol acabilir. Sıçakbatarya kartuslarile islem yaparken dikkat edin.
5. Yaniklara neden olabilecek kadar sicut olabilegien kullandiktan hemen sonra aletin terminaline dokunmayin.
6. Batarya kartusunun terminallerine, deliklerine ve kanallarina mircir, toz veya toprak girmesine izin vermeyin. Aletin veya batarya kartusunun isinmasina, alev almasina, patlamasina ve ariza-lanmasina neden olarak yaniklara veya yaralan-maya yol acabilir.
7. Alet yuksek gerilim elektrik guc hatlari yakininda kullanimi desteklemedigi surece batarya kartusunu yuksek gerilim elektrik guc hatlarin yakininda kullanmayin. Aletin veya bataryakartusunan arizalanmasina veya bozulmasina neden olabilir.
8. Bataryayi tocuklardan uzak tutun.

BUTALIMATLARI MUHAFAZA EDINIZ.

ADIKKAT: Sadece original Makita bataryarini kullanin. Original olmayan Makita bataryaları ya da üzerinedehyisiklik yapilmısbataryarinin kullanimi bataryanin patlamasina ve sonuc olarak yangın, kisel yaralanma ve hasara neden olabilir. Ayrica Makita aleti ve sarı aletinin Makita tarafindan sunular garantisi de geçersiz olur.

Maksimum batarya ömrü icin ipuçları

1. Batarya kartusunu tamamen bosalmadan once sarj edin. Aletin gucunun zayiflamaya basladigi fark ettiqinizde aleti durdurun ve batarya kartusunu sarj edin.
2. Tam dolu bir batarya kartusunu asla yaniden sarj etmeyin. Asiri sarj etme bataryanin hizmet omrunk isaltir.
3. Batarya kartusunu 10^ - 40^ oda sicakliginda sarj edin. Sicak bir batarya kartusunu sarj etmeden once sogumasini bekleyin.
4. Batarya kartusunu kullanmiyorken aletten veya sarj aletinden cikarin.
5. Uzun bir sure (altı aydan daha fazla) kullan-madiginiz durumlarda batarya kartuşunu sarj edin.

ISLEVSEL NITELIKLER

ADIKKAT:Alet uzerinde ayarlama veya isleyis kontrolu yapmadan once aletin kapali ve batarya kartusunun ayrilmis oldugundan daima emin olun.

Batarya kartuşunun takilması veçıkarilması

ADIKKAT: Batarya kartusunu takmadan ya da cikarmadan once aleti daima kapatin.
ADIKKAT: Batarya kartusunu takarken veya cika-rirken aleti ve batarya kartusunu sikca tutun. Aletin ve batarya kartusunu sikca tutulmaması bunlarin duşürlmesine sebep olabilir ve alet ve batarya kartusunu zarar gormesine ya da ciddi yaralanmasina yol acabilir.
ek.1: 1. Kirmizi österreich 2. Düme 3. Batarya kartusu

Batarya karusunu cikarmak icin, karusun on tarafin daki duğmeyi kaydirarak karusu aletten cikarin.

Batarya kartusunu takmak icin, batarya kartusu uzerindeki dili yuvan olugu ile hizalayin ve kartusu yerine oturtun. Kartusu, kucuk bir tik sesi ile yerine sabitlenene dek sonuna kadar ittin. Sekilde gosterildigi gibi kirmizi gosto-tergeyi gorebiliyorsaniz tam okay kilitlenmemis demektir.

ADIKKAT: Batarya kartusunu daima kirmizi gosto-terge gorunmeyecek sekilde tam olarak takin. Yerine tam oturmazsa, aletten yanliskla dusebilir, sizin ya da cevrenizdeki kisilerin yaralanmasina neden olabilir.
ADIKKAT: Batarya kartusunu zorlayarak takmayin. Kartus kolay bir sekilde kaymiyorsa dokru yerleştilmemis demektir.

Kalan batarya kapasitesinin gösterilmesi

Sadece gõstergeli batarya kartuslari icin

Sek.2: 1. Gösterge lambalaria 2. Kontrol Dügmesi

Kalan batarya kapasitesini gostermesi icin batarya kartusu uzerindeki kontrol dugmesine basin. Gosterge lambarari birkaq sanije yanar.

Gösterge lambalanı Kalan			kapasite
Yarıyor Kapalı Yanıp	sönüyor
			%75 ila %100
			%50 ila %75
			%25 ila %50
			%0 ila %25
			Bataryaüncüşarj edin.
			Batarya arizalanmışı olabilir.

NOT: Kullanim kosullarina ve ortam sicutigiina baglilarak, gosterilen degerGPCK kapasiteden birazfarklik gosterebilir.

NOT: Ilk (en soldaki) gosterreich lambasi, batarya koruma sistemi calistiginda yanip söner.

Kalan batarya kapasitesinin gösterilmesi

Ukeye ozgu

Aleti calisturdiginizda, batarya gostergesi kalan batarya kapasitesini gosterir.

Sek.3: 1. Batarya gostergesi

Kalan batarya kapasitesi aagidaki tablodaki gibi gosterilir.

Batarya).(Açık)			kapasitesi
Açık Kapalı	Yanıp.Sinceyor
			%50 ila %100
			%20 ila %50
			%0 ila %20
			Batarya ,(sarj edin

Alet/batarya koruma sistemi

Bu alet bir alel/batarya koruma sistemi ile donatilmistir. Bu system motora giden gucu otomatik olarak keserek uzun alet ve batarya omru saglar. Alet veya batarya icin asagidaki durumlardan biri soz konusu oldugunda aletin isleyisi otomatik olarak durur:

Aşiriyukkoruması

Alet, anomal derecede yuksek akim seksmesine neden olacak sekilde kullanildiginda, alet hicbir belirti vermeden otomatik okay durur. Bu durumda, aleti kapatin ve aletin asiri yuklenmesine neden akan uygulamayi durdurun. Daha sonra aleti yeniden baslamasi icin calistirin.

Aşiri sinma korumlasi

Alet aşi isindiğinda otomatik olarak durur ve batarya gõstergesi asagidaki durumu gosterir. Bu durumda, yeniden calistirmadan once aletin soğumasini bekleyin.

Alet calismaya baslamazsa, batarya asiri isinmis olabilir. Bu durumda, aleti yeniden baslatmadan once bataryanin sogumasini bekleyin.

Batarya kapasitesi yeterli olmadigianda, alet otomatik olarak durur. Bu durumda, bataryayi aletten cikarin ve bataryayi tekrar sarj edin.

Koruma kilidinin kaldirilmasi

Koruma sistemi tekrar tekrar calistiginda alet kilitlenir ve batarya gosterreichisi asagidaki durumu gosterir.

Bu durumda, alet kapatilip tekar açilsa da alet calis-maya baslamaz. Koruma kilidini kaldirmak icin, batar-yayi cikarin, batarya sajr aletine takin ve sajr bitene kadar bekleyin.

Açık Kapalı	☐	Yanıp.Sinceyor

Düger nedenlere karşi korumalar

Koruma sistemi, alete zarar verebilecek diger nedenler icin de tasarlanmistir ve aletin otomatik olarak durmasini saglar. Alet calisirken geci dinaklama ve durma yaparsa nedenleri ortadan kalirmak icin asagidaki tum adimlari uygulayin.

1. Aleti kapatin ve ardashan tekrar açarak yeniden calistirin.
2. Bataryalari sarj edin veva sarj bil bataryalarla degiistirin.
3. Aletin ve bataryalarin sogumasini bekleyin.

Koruma sistemi eski haline getirilerek ilerleme kaydedilemezse yerel Makita Servis Merkezinize basvurun.

Saft kilidi

AUYARI: Mil hareket halindeyken saft kilidini asla kullanmayin. Ciddi yaralanmaya veya alette hasara neden olabilir.

Akesesarlari takarken veya cikarirken milin donmesini onlemek icin saft kilidine basin.

Sek.4: 1. Saft kilidi

Anahtarislemi

ADIKKAT: Batarya kartusunu alete takmadan once, surgulu anahtarinogrulu calistigindan ve anahtarin arka tarafa alcaldiginda "OFF" (kapali) konumuna geldiginden emin olun.
ADIKKAT: Uzun sureli kullanim sirasinda kulla-nicin rahati icin anahtar "ON" (açik) konumunda kilitlenebilir. Anahtar "ON" (açik) konumunda kilitliyken dikkatli olun ve aleti siki kavrayin.

Aleti calistirmak icin, surgulu anahtarin arka tarafina basin ve ardindan "I" (AÇIK) konuma kaydirin. Surekli kullanim icin, surgulu anahtarin on tarafina basarak anahtari kilitleyin.

Sek.5: 1. Surgulu anahtar

Aleti durdurmak icin, surgulu anahtarin arka tarafina basarak "O" (KAPALI) konuma donmesini saglayin.
Sek.6: 1. Surgulu anahtar

Otomatik yüz degiştirme fonksiyonu

Sek.7: 1. Mod göstergesi

Mod göstergesi durumu Çaışma modu
	Yüksek yüz modu
	Yüksek tork modu

Bu aletin bir "yuksek hiz modu" bir de "yuksek tork modu" bulunur. Is yukune baglı olarak calisma modu otomatik olarak degişi. Calisma sirasinda mod goftergesinin isikları yundigün zaman, alet yuksek tork modundadir.

Istemsiz yeniden baslatma onleyici islev

Anahtar AÇİK konumda ilekbatarya kartuşukıldiğinda alet calismaz.

Aleti calistirmak icin anahtari kapatip yeniden acin.

Aktif Geri Besleme Algilama Teknolojisi

Alet, diskin ya da aksesuarin takilma riski oldugu durumlari elektronik olarak algilar. Bu durumda, alet milin daha fazla donmesini engellemek icin otomatik olarak kapanir (geri tep Meyi engellemez).

Aleti yeniden baslatmak icin, once aleti kapatin, donus hizindaki ani duusun nedenini ortadan kaldirin ve ardindan aleti acik konuma getirin.

Yumusak seksatma özelliği

Yumusak baslatma özelliği baslatma tepkisini azaltir.

Elektrikli fremi

Elektrikli fren alet kapatildiktan sonra etkinlesir. Guc kaynagl kapali oldugunda, orneigin anahtar acik durumdayken batarya kazara cikarildiginda fren calismaz.

MONTAJ

DAKKAT: Alet uzerinde ayarlama veya isleyis kontrolu yapmadan once aletin kapali ve batarya kartusunun ayrilmis oldugundan daima emin olun.

Yan kavrama kolunun (tutamağın) takilması

DIKKAT: Çalısmaya baslamadan.Once yan kavrama kolunun yerine seksilde takilmı olduğundan daima emin olun.

Yan kavrama kolunu sekilde gosterildigi gibi alet ustundeki konumuna sikica vidalayin.

Sek.8

Disk siperinin takilması vyaçıkarilması (Merkezdenbasmali disk,flap disk,fleks disk,tel disk fırga / aşindirici kesme diski, elmas disk icin)

AUYARI: Merkezden basmai bir disk, flap disk, fleks disk veya tel disk firca kullanilirken; disk siperi, siperin kapali tarafinin yonu daima kullaniciya dokru bakacak sekilde takilmalidir.
AUYARI: Bir aşindirici kesme diski / elmas disk kullanıldigi zaman, sadece kesme diskleriyle kullanilmak icin belirlenmis özel disk siperini kullandgünizdan emin olun.

Kilit vidası tipi disk siperli alet icin

Disk siperini, disk speri banti üstündeki çikintilar yatak mahfazasi üstündeki centiklerle ayni hizada olacak sekilde monte edin. Ardindan disk siperini ile gore operatörü koruyabileşigi aciya dondürün. Vidayi iyice siktıgünizdan emin olun.
Disk siperini cikarmak icin, takma islemlerini tersinden uygulayin.
Sek.9: 1. Disk speri 2. Yatak mahfazasi 3. Vida

Kískac kolu tipi disk siperli alet yüz

Vidayi gevsetin ve arindan kolu ok yönunde Çekin. Disk siperini, disk siperi banti Üstündeki Çkıntilar yatak mahfazasi Üstündeki Çentiklerle ayı hizada olacak sekilde monte edin. Ardindan disk siperini ilegone operatörü koruyabileşigi acıya dondürün.

Sek.10: 1. Disk speri 2. Yatak mahfazasi 3. Vida 4.Kol

Vidayi gesettikten sonra kolu ok yönunde cekin.

Ardindan vidayi sikarak disk siperini siklayin. Vidayi iyice siktiŋinizdan emin olun. Disk siperinin aci ayari kolla yapilabilir.

Sek.11: 1. Vida 2. Kol

Disk siperini cikarmak icin, takma islemlerini tersinden uygulayin.

Klipsli kesme disk speri ek parçası

Istege bagli aksesuar

NOT: Kesme ilemleri icin disk siperi (taşlama diski icin) ile bir klipsli kesme disk siperi ek parçasi kullanilabilir.

Bazi ülkernde mevcut degildir.

Sek.12

Merkezdenbasmali diskin veya flap diskin takilmasi veya cikarilmasi

Istege bagli aksesuar

AUYARI: Merkezdenbasmalbir disk veya flap disk kullanirken, disk siperi, siperin kapali tarafin n yonu daima kullaniciya dokru bakacak sekilde takilmalidir.
UYARI: Ic flansin montaj parcasinin merkezden basmali diskin / flap diskin ic capina tam olarak uyduugundan emin olun. Ic flansi yanlis tarafa monte etmek tehlikel titre sime neden olabilir.

ic flans mile takn.

Ic flansin disli parcasini milin tabanindaki duz parcanin uzerine yerlestirdiginizden emin olun.
Merkezdenbasmaliski/flap diskiicflansinustunetakinve kilit somununu milin uzerine vidalayin.
Sek.13: 1. Kilit somunu 2. Merkezden basmai disk 3. Ic flans 4. Montaj parcasi

Kilit somununu sikmak icin, milin donmemesini sekslak sekilde saft kilidine kuvvete bastirin, sonra kilit somunu anahtarini kullanarak saat yonunde iyice sikin.

Sek.14: 1. Kilit somunu anahari 2. Saft kilidi

Diski cikarmak icin, takma islemlerini tersinden uygulayin.

Fleks diskin takilmasi veyaçikarilmasi

Istege bagli aksesuar

UYARI: Fleks disk alet uzerindeyken daima verilen speri kullanin. Disk kullanim sirasinda kiri-labilir ve siper kisesel yaralanma olasiligi ini azaltir.

Sek.15: 1. Kilit somunu 2. Fleks disk 3. Yedek aktlik 4. Iç flans

Merkezdenbasmali disk icin verilen talimatlari izleyin ancak diskuzerinde yedek aktik da kullanin.

Zimpara kagidi diskinin takilmasi veya cikarilmasi

Istege bagli aksesuar

NOT: Bu kilavuzda belirtilen zimparalama aksesuarlarini kullanin. Bu aksesuarlar ayrica satin alinalidir.

100 mm (4") modeliçin

Sek.16: 1. Zimpara kilit somunu 2. Zimpara kagidi diski 3. Kauçuk altlik 4. İç flans

1. Ic flansi mile takin.
2. Kauçuk altıgli mile takın.
3. Diski kauçuk alltligin üzerine yerleştin ve zimpara kilit somununu mile vidalayin.
4. Mili saft kilidiyle tutun ve zimpara kilit somununu, kilit somunu anahtariyla saat yönunde cevirerek iyice siklayin.

Diski cikarmak icin, takma islemlerini tersinden uygulayin.

100 mm (4") disindaki model iciin

Sek.17: 1. Zimpara kilit somunu 2. Zimpara kagidi diski 3. Kauçuk aktlik

1. Kauçuk altıgli mile takın.
2. Diski kauçuk altligin üzerine yerleşirin ve zimpara kilit somununu mile vidalayin.
3. Mili saft kilidiyle tutun ve zimpara kilit somununu, kilit somunu anahtariyla saat yönunde cevirerek iyice siklayin.

Diski cikarmak icin, takma islemlerini tersinden uygulayin.

Ezynut'in takilmasi veya Çikarilması

Istege bagli aksesuar

Sadece M14 mil disli alelet icin.

Ic flans, asindirici disk ve Ezynut', Ezynut uzerindeki Makita logosu disa bakacak sekilde mile takin.

Sek.18: 1. Ezynut 2. Asindirici disk 3. Ic flans 4. Mil
Saft kildine sikica bastirin ve asindirici diski saat yonunde donebildigi son noktaya kadar cevirerek Ezynut'i sik.
Sek.19: 1. Saft kilidi

Ezynut' gevsetmek ici Ezynut'in di s bileziigini saatin aksi yonunde cevirin.

NOT: Ok*cikintiya baktigi surece Ezynut elle gevsetilebilar. Aksi takdirde gezsetmek icin kilit somunu anahtari gerekir. Anahtarin bir pimini bir delige dokun ve Ezynut'i saatin aksi yonunde cevirin.

Sek.20: 1. Ok 2. Cikinti
Sek.21

Aşindirici kesme diskinin / elmas diskin takilması

Istege bagli aksesuar

AUYARI: Bir asindirici kesme diski / elmas disk kullanildigi zaman, sadece kesme diskleriyle kullanilmak icin belirlenmiş Özel disk siperini kullandiginizdan emin olun.
AUYARI: Kenar taşlama icin ASLA kesme diski kullanmayın.

Sek.22: 1. Kilit somunu 2. Asindirici kesme diski / elmas disk 3. Ic flans 4. Asindirici kesme diski / elmas disk icin disk siperi

Takmak icin, merkezden basmal disk icin olan talimat-lar izleyin.

Kilit somununu ve ic flanmi monte etme yonu disk tipi ve kalinligina gore degisir.

Asgidaki sekillere bakin.

100 mm (4") modeli增長

Asindirici kesme diskini takarken:

Sek.23: 1. Kilit somunu 2. Asindirici kesme diski (4 mm'den (5 / 32^ ) ince) 3. Asindirici kesme diski (4 mm (5 / 32^ ) veya daha kalin) 4. Ic flan

Elmas diski takarken:

Sek.24: 1. Kilit somunu 2. Elmas disk (4 mm'den (5/32") ince) 3. Elmas disk (4 mm (5/32") veya daha kalin) 4. lç flans

100 mm (4") disindaki model ici

Asindirici kesme diskini takarken:

Sek.25: 1. Kilit somunu 2. Asindirici kesme diski (4 mm'den (5 / 32^ ) ince) 3. Asindirici kesme diski (4 mm (5 / 32^ ) veya daha kalin) 4. Ic flans

Elmas diski takarken:

Sek.26: 1. Kilit somunu 2. Elmas disk (4 mm'den (5/32") ince) 3. Elmas disk (4 mm (5/32") veya daha kalin) 4. Ic flans

Tel tas fircanin takilmasi

Istege bagl aksesuar

DAKKAT: Hasarli veya dengesiz fircalari kullanmayin. Hasarli firca kullanilmasi kirk firca tellerinin temas etmesiyle yaralanma potansiyelini artirabilir.

Mile kolayca erismek icin aleti ters sekilde yerleistirin. Mil ustundeki aksesuarlari cikarin. Tel tas fircayi mile takin ve verilen anahtarla sikin.
Sek.27: 1. Tel das firca

DAKKAT: Hasarli veya dengesiz tel disk fircalari kullanmayin. Hasarli tel disk firca kullanlmasikirik firca tellerin temas etmesiyle yaralanma potansiyelini artirabilir.
A DIKKAT: Tel disk fircalarla birlikte DAIMA, diskin capi siperin icinde kalacak sekilde, siper kullanin. Disk kullanim sirasinda kirlabilir ve siper kisel yaralanma olasili gini azaltir.

Mile kolayca erismek icin aleti ters sekilde yerlestirin. Mil ustundeki aksesuarlari cikarin. Tel disk fircayi mile takin ve anahtarlarla sikin.

Sek.28: 1. Tel disk firca

Delik aqicinin takilmasi

Istege bagl aksesuar

Mile kolayca erismek icin aleti ters sekilde yerleistirin. Mil ustundeki aksesuarlari cikarin. Delik aciciyi mile vidalayin ve verilen anahtarla sikin.
Sek.29: 1. Delik aci

Taşlama ilen toz toplayici disk siperinin takilması

Sadece DGA456 / DGA506 modeli icin

Istege bagli aksesuar

Istege bagli aksesuarlarla bu aleti, beton yüzeyi planya-lamak icin kullanabilirsiniz.

ADIKKAT: Elmas canak disk icin toz toplayici disk siperi yalinizca beton yuzeyi elmas canak diskle planyalamada kullanim icindir. Bu siperi baska herhangi bir kesme aksesuari ile veya baska herhangi bir amacl a kullanmayin.

ADIKKAT: Çalıstirmadan.Once alete bir elektrkli supürge baglandigün ve,açık oldalıkun kontrl edin.

Aleti ters sekilde yerleistirin ve toz toplayici disk siperini takin. Ic flansi mile takin.

Canak tipi elmas diski ic flansin utune takin ve kilit somununu mile vidalayarak sikin.

Sek.30: 1. Kilit somunu 2. Canak tipi elmas disk 3. Göbekli canak tipi elmas disk 4. İç flans 5. Toz toplayi disk siperi 6. Yatak mahfazasi

NOT: Toz toplayici disk siperini takma ile ilgili bilgi icin toz toplayici disk speri kilavuzuna bakin.

Kesme icin toz toplayici disk siperinin takilmasi

Istege bagli aksesuar

Istege bagli aksesuarlarla bu aleti, taş malzemeleri kesmek icin kullanabilirsiniz.

Sek.31

NOT: Toz toplayici disk siperini takma ile ilgili bilgi icin toz toplayici disk speri kilavuzuna bakin.

KULLANIM

AUYARI: Aletin hisbir zaman zorlanması gerek memelidir. Aletin ağırkı yeterli basınci uygular. Zorlama ve fazla basınç tehlükeli disk kırilmasın neden olabilir.
AUYARI: Taslama sirasinda alet dusurulurse diski DAlMA degistirin.
AUYARI: Diski ASLA üzerinde calisilan parçaya vurmayin ya da carpmayin.
AUYARI: Ozellike koserderde, keskin kenarlarda, vb. alanlarda calisirken diski ziplmatkatan ve engellere takmaktan kaçınin. Bu, kontrl kaybina ve geri tepmye neden olabilir.
AUYARI: Bu aleti ASLA ahsap kesme buçaklari ve diger testere buçaklari ile kullanmayin. Bu buçaklar bir taşlama makinesiyle kullanildigianda sikca geri teper ve yaralanmaya yol acacak kontrol kaybina neden olur.

DAIKKAT: Is parcasi ile temas halindeyken aleti asla calistirmayin; bu, kullanicinin yaralanmasina neden olabilir.
ADIKKAT: Calisma sirasinda daima emniyet gozlukleri veya bir yuz speri kullanin.
DAIKKAT: Calismaniz bitince daima aleti kapatin ve yere koymadan once diskin tamamen durmasini bekleyin.
A DIKKAT: Aleti DAIMA bir elinizle govdeden ve diger elinizle yan kavrama kolundan (saptan) sikica tutun.

NOT: Birçift maksatlı disk hem taşlama hemdehydesme islemleri icin kullanı bilir.

Taşlama ilem ilek. Taşlama ve zimparalama ilemi, kesme ilem ilek. Asindirici kesme diski / elmas disk ile calisma".

Taşlama ve zümparalama ilelmi

Sek.32

Aleti calistirin ve diski is parcasina uygulayin.

Genel olarak diskin kenanini is parcasinin yuzeyine yaklaik 15 derecelik bir aciyla tutun.

Yeni bir diskin alistirma doneminde taşlama makinesini ileri yonde calistirmayin aksi takdirde disk is parcasini keser. Diskin kenari kullanilip yuvarlandiktan sonra, disk hem ileri hem de geri yonde kullanilabilir.

Kullanim orneigi: canak tipi elmas disk ile calisma

Sek.33

Aleti yatay olarak tutun ve tum canak tipi elmas diski is parcasinin yuzeyine uygulayin.

Asindirici kesme diski / elmas disk ile calisma

Istege bagli aksesuar

AUYARI: Diski "sikistirmayin" veya asiri basin uygulamayin. Asiri derinlikte bir kesme yapmaya calismayin. Diskin asiri zorlanmasi yuku ve diskin kasik icinde bukulme veya takilma olasiliugini arttirarak, geri tepmeye, diskin kirlmasina ve motorun asiri isinmasina neden olabilir.
AUYARI: Is parcasinda kesme islemine baslamayin. Diskin tam hiza ulasmasini bekleyin ve dikkatli sekilde kesigin icine girerek, aleti is parcasinin yuzeyi boyunca ileriogrdu ilerletin. Elektrikli alet is parcasinciinde calistirilrsa, disk takla bilir, yukari tirmanabilir vya geri tepebilir.
AUYARI: Kesme ilemleri sirasinda, diskin aci sini kesenlikle degistirmeyin. Kesme diskine (ta lamada oldugu gibi) yan basin uygulanmasi diskin kinlmasina ve kopmasina neden olarak, ciddi yaralanmalara yol acabilir.
UYARI: Bir elmas disk kesilecek malzemeyedik okayak calistirilmaldir.

Kullanim orneigi: Asindirici kesme diski ile calisma Sek.34

Kullanim orneigi: elmas disk ile calisma

Sek.35

Tel tas fircayla calisma

Istege bagli aksesuar

ADIKKAT: Fircanin onunde veya hizasinda hic kimse olmadigiindan emin olarak, aleti yiksuz calistirp fircanin calismasini kontrol edin.

ÖNEMLİ NOT: Tel tasışı kullanıken, tellerinassistant bülmesine neden olanassistant basınç uygulamayın. Erken kırilmaya neden olabilir.

Kullanim orneigi: tel tas fircayla calisma

Sek.36

Tel disk fircayla calisma

Istege bagli aksesuar

ADIKKAT: Fircanin onunde veya hizasinda hiç kimse olmadigiindan emin olarak, aleti yüksüz calistirip tel disk fircanin calismasin kontrol edin.

ONEMLI NOT: Tel disk firca kullanirken, tellerin asiri bukulmesine neden olan asiri basinc uygula-mayin. Erken kirilmaya neden olabilir.

Kullanim orneigi: tel disk fircayla calisma

Sek.37

Delik açici ile calisma

Istege bagli aksesuar

ADIKKAT: Delik acicinin onunde his kimse olmadigiindan emin olarak, aleti yiksuz calistirip delik acicinin calismasini kontrol edin.

ONEMLI NOT: Calisma sirasinda aleti egmeyin. Erken kirilmaya neden olabilir.

Kullanim orneigi: delik aci ci ile calisma

Sek.38

BAKIM

ADIKKAT: Muayene ya da bakim yapmadan once aletin kapali ve batarya kartusunun cikartilmis oldugundan daima emin olun.

ÖNEMLİ NOT: Benzin, tiner, alkol ve benzeri maddeleri kesinlikle kullanmayın. Renk要考虑, deformasyon vya Çatlaklar olusabilir.

Aleti EMNIYETLI ve CALISMAYA HAZIR durumda tutmak icin onarimal, baska her turlu bakim ve ayar-lamalar daima Makita yedek parcalari kullanilarak Makita yetkili servis merkezleri veya Fabrikanin Servis Merkezleri tarafindan yapilmalidir.

Hava deliginin temizlenmesi

Alet ve hava delikleri temiz tutulmaldir. Aletin hava deliklerini duzenli araliklarla veya delikler her tikanmayasciousladiqinda temizleyin.

Sek.39: 1. Hava cikma deligi 2. Hava alma deligi

Toz kapagini hava alma deliginden cikarin ve rahat bir hava sirkulasyonu icin temizleyin.

Sek.40: 1. Toz kapaqi

ÖNEMLİ NOT: Toz kapaşi toz ya da yabancı maddelerle tikandiğnda çikarip temizleyin. Tıkali bir toz kapaşi ile calisma devam etmek alete zarar verebilir.

UYGULAMA VE AKSESUAR KOMBINASYONU

Istege bagli aksesuar

ADIKKAT: Aletin hatali siperlerle kullanilmasi asagidaki gibi risklere neden olabilir.

• Bir kesme disk siperini yüzey taşlaması icin kullanırken disk siperi,is parcasina muddahale ederek zayif kontrole neden olabilir.
• Baglı asindirici diskler ve elmas disklerle kesme ilemleri icin bir taşlama disk speri kullanırken davon disklere,-SAICIKIMLara ve parçaciklara ve ayrca diskin Çatlamasi durumunda disk kırlikarına maruz kalma riski artar.
  Bir kesme disk siperini veya taşlama disk siperini canak tipl elmas disk ile yüzey taşlamasiçin kulla-nirken disk siperi is parcasina mudahale ederek zayif kontrole neden olabilir.
  Bir kesme disk siperini veya taşlama disk siperini kalınlı (“TEKNİK ÖZELLİKLER” de belirtilen maksum kalınluktan daha kalın bir disk tipi telkıca ile kullanırken teller sipere takilarak tellerin kopmasina yol acabilir.
• Beton veya taşa kesme ve yüzey ilemleri icin toz toplayici disk siperinin kullanilmasi toza maruz kalma riskini azaltır.
• Gift maksatli (kombine taşlama ve asindirarak kesme) flansa monteli diskler kullanırken sadecekesme disk siperi kullanin.

- Uygulama 100 mm modeli 115 mm modeli
1 - Yan kavrama kolu
2 - Disk Siper (taşlama diski icin)
3 - İç flanş
4 Taşlama / Zımparalama Merkezden basmai disk / Flap disk
5 - Kilit somunu
6 -	-	Ezynut *1
7 -		Yedek/allık
8	Taşlama Fleks disk
9 -	增长率 ve kauçuk	altlik 76	Kauçuk/allık 100	Kauçuk/allık 115
10	Zimparalama	Zimpara kalık di diski
11	-	Zimpara kilit somunu
12	Telle:fıçalama	Tel disk:fıça
13	Telle:fıçalama	Tel tas:fıça
14 Delik acma	Delik acıci
15 - Disk siperi (kesme disk icin)
16 Kesme Aşindırkıkesme disk / Elmas disk
17 Taşlama / Kesme Çift maksatliski
18 - Klipsli kesme disk siperi ek parçası *2
19 - Kesme icin toz toplaykı disk siperi *3
20 Kesme Elmas disk
21	-	-	Taşlama icin toz toplaykı disk siperi *4
22	Taşlama	-	Çanak tipi elmas disk *4
-	-	Kilit somunu anahtarı

NOT: 1 Sadece M14 mil disli aleltier icin.
NOT: 2 Klipsli kesme disk speri ek parcasi bazü ülkernde mevcut degildir. Daha fazla bilgi icin klipsli kesme disk speri ek parcasi kullanma kilavuzuna bakin.
NOT: 3 Daha fazla bilgi icin siper kullanma kilavuzuna bakin.
NOT: 4 Sadece DGA456 / DGA506 modeli 参数
Daha fazla bilgi icin siper kullanma kilavuzuna bakin.

ISTEGE BAGLIAKSESUARLAR

ADIKKAT: Bu aksesuarlar ve ek parçalar bu el kitabinda belirtilen Makita aletiniz ile kullanilmak icin tavsiye edilmektedir. Herhangiaska bir aksesuar ya da ek parca kullanilması insanlar icin bir yaralanma riski getirebilir. Aksesuarlari ya da ek parçaları yalınizca belirtilmis olan kullanim amaclarina uygun olarak kullanin.

Bu aksesuarlarla ilgili daha fazla bilgiye ihtiyaç duyar-saniz bulundugunuz yerdeki yetkili Makita servisine basvurun.

• Original Makita batarya ve Şarj aleti
• "UYGULAMA VE AKSESUAR KOMBINASYONU" kisminda listelenaksesuarlar

NOT: Listedeki parçalarin bazilari alet paketi iceri-sinde standart aksesuar olarak dahil edilmigi olabilir. Bunlar ülkeden ükeye farklilk goztebilir.

Makita Europe N.V.

Jan-Baptist Vinkstraat 2, 3070 Kortenberg, Belgium

Makita Corporation

3-11-8, Sumiyoshi-cho, Anjo, Aichi 446-8502 Japan

www.makita.com

885470C999

EN, FR, DE, IT, NL, ES, PT, DA, EL, TR 20221004
