| Marka | Kärcher |
| Model | FRV 50 ME |
| Ürün türü | Yüksek basınçlı temizleyici için yüzey temizleyici |
| Kullanım | Zemin yüzeylerinin temizlenmesi |
| Maksimum su basıncı | 25 MPa (250 bar) |
| Maksimum su sıcaklığı | 85 °C |
| Uyumlu meme kalibresi | 036 - 125 (meme paketine göre) |
| Döner kol | Evet, iki meme |
| Atık su tahliyesi | Hortum ile (maks. yükseklik 1 m) |
| İlk montaj | Döner regülatörlü tutamak için kısa uç; regülatörsüz tutamak için uzun uç |
| Yağlama | Montaj öncesi O-ringleri yağlayın |
| Bakım | Kullanım sonrası temiz su ile durulayın; dondan koruyun; kılları deforme etmeyin |
| Depolama | Fırçanın üzerinde bırakmayın |
| Güvenlik | Su jetini kişilere, hayvanlara veya elektrik tesisatına yöneltmeyin; müdahale öncesi döner kolun durmasını bekleyin; eldiven ve gözlük kullanın |
| Tehlike seviyeleri | Tehlike, Uyarı, Dikkat, İkaz |
| Yedek parçalar | Memeler, O-ringler, hortum, fırça (ref. 6.371-011.0), meme paketi |
| Aksesuarlar | Hortum bağlantısı, kir toplayıcı, hortum desteği, uzatma hortumu |
| Garanti | Tam kullanım kılavuzuna bakın |
| Ağırlık | Yaklaşık 5 kg |
| Boyutlar | Yaklaşık 50 x 30 x 20 cm |
Sık sorulan sorular - FRV 50 ME Kärcher
Kullanıcıların soruları hakkında FRV 50 ME Kärcher
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Yüksek basınçlı yıkayıcı PDF formatında ücretsiz! Kılavuzunuzu bulun FRV 50 ME - Kärcher ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. FRV 50 ME markasının Kärcher.

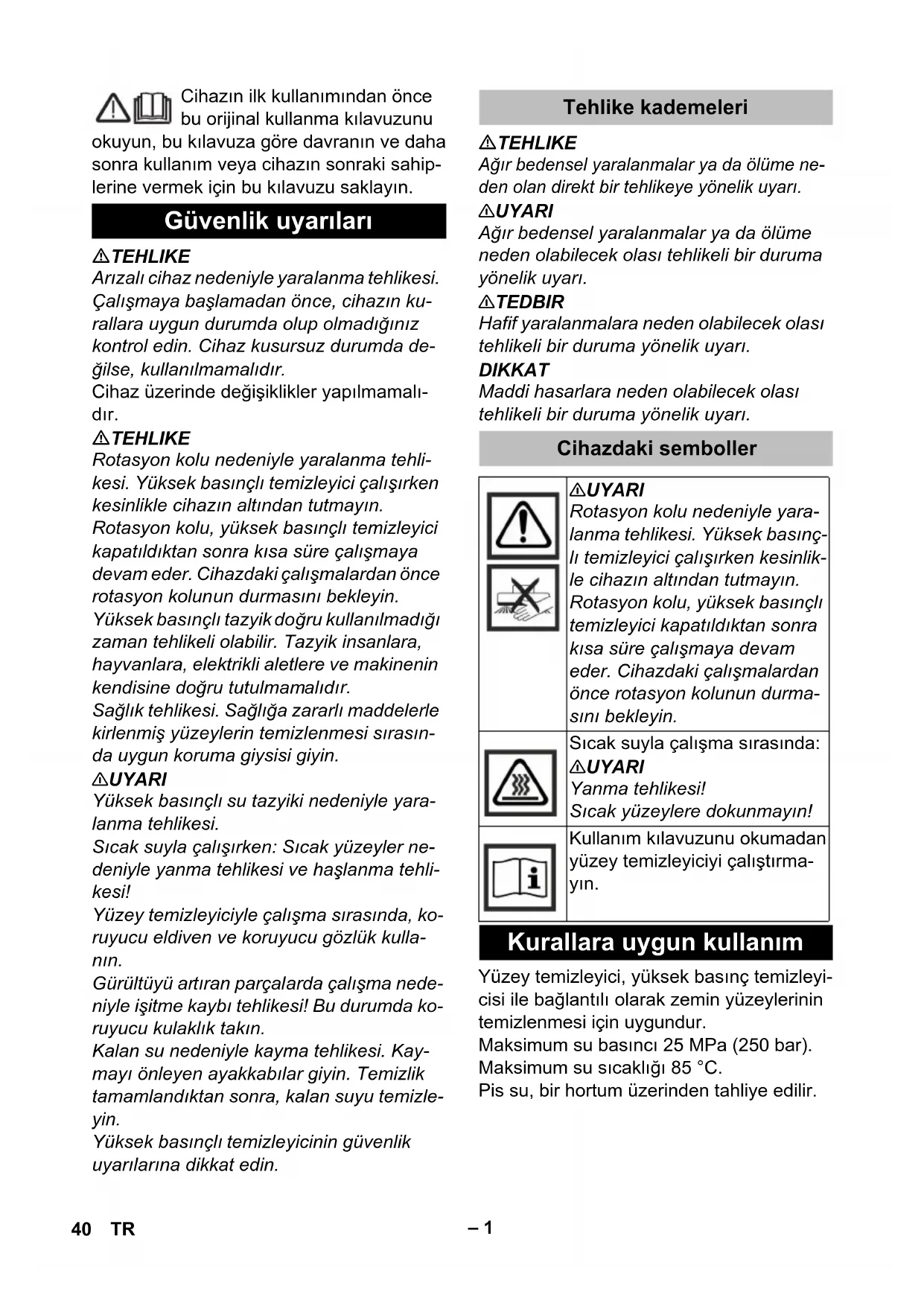

KULLANIM KILAVUZU FRV 50 ME Kärcher
Cihazın ilk kullanımından önce bu orijinal kullanma kılavuzunu
okuyun, bu kılavuza göre davranın ve daha sonra kullanım veya cihazın sonraki sahiplerine vermek için bu kılavuzu saklayın.
Güvenlik uyarıları
TEHLIKE
Arızalı cihaz nedeniyle yaralanma tehlikesi. Çalışmaya başlamadan önce, cihazın kurallara uygun durumda olup olmadığınız kontrol edin. Cihaz kusursuz durumda değilse, kullanılmamalıdır.
Cihaz üzerinde değişiklikler yapılmamalıdır.
TEHLIKE
Rotasyon kolu nedeniyle yaralanma tehlikesi. Yüksek basınçlı temizleyici çalışırken kesinlikle cihazın altından tutmayın.
Rotasyon kolu, yüksek basınçlı temizleyici kapatıldıktan sonra kısa süre çalışmaya devam eder. Cihazdaki çalışmalardan önce rotasyon kolunun durmasını bekleyin.
Yüksek basınçlı tazyik doğru kullanılmadığı zaman tehlikeli olabilir. Tazyik insanlara, hayvanlara, elektrikli aletlere ve makinenin kendisine doğru tutulmamalıdır.
Sağlık tehlikesi. Sağlığa zararlı maddelerle kirlenmiş yüzeylerin temizlenmesi sırasında uygun koruma giysisi giyin.
⚠UYARI
Yüksek basınçlı su tazyiki nedeniyle yaralanma tehlikesi.
Sıcak suyla çalışırken: Sıcak yüzeyler nedeniyle yanma tehlikesi ve haşlanma tehlikesi!
Yüzey temizleyiciyle çalışma sırasında, koruyucu eldiven ve koruyucu gözlük kullanın.
Gürültüyü artıran parçalarda çalışma nedeniyle işitme kaybı tehlikesi! Bu durumda koruyucu kulaklık takın.
Kalan su nedeniyle kayma tehlikesi. Kaymayı önleyen ayakkabılar giyin. Temizlik tamamlandıktan sonra, kalan suyu temizleyin.
Yüksek basınçlı temizleyicinin güvenlik uyarılarına dikkat edin.
Tehlike kademeleri
⚠️ TEHLIKE
Ağır bedensel yaralanmalar ya da ölüme ne- den olan direkt bir tehlikeye yönelik uyarı.
⚠UYARI
Ağır bedensel yaralanmalar ya da ölüme neden olabilecek olası tehlikeli bir duruma yönelik uyarı.
TEDBIR
Hafif yaralanmalara neden olabilecek olası tehlikeli bir duruma yönelik uyarı.
DIKKAT
Maddi hasarlara neden olabilecek olası tehlikeli bir duruma yönelik uyarı.
Cihazdaki semboller
⚠UYARI
Rotasyon kolu nedeniyle yaralanma tehlikesi. Yüksek basınçlı temizleyici çalışırken kesinlikle cihazın altından tutmayın.
Rotasyon kolu, yüksek basınçlı temizleyici kapatıldıktan sonra kısa süre çalışmaya devameder. Cihazdaki çalışmalardan önce rotasyon kolunun durmasını bekleyin.
Sıcak suyla çalışma sırasında: ⚠️UYARI
Yanma tehlikesi! Sıcak yüzeylere dokunmayın!
Kullanım kılavuzunu okumadan yüzey temizleyiciyi çalıştırma- yın.
Kurallara uygun kullanım
Yüzey temizleyici, yüksek basınç temizleyicisi ile bağlantı olarak zemin yüzeylerinin temizlenmesi için uygundur.
Maksimum su basıncı 25 MPa (250 bar). Maksimum su sıcaklığı 85 °C.
Pis su, bir hortum üzerinden tahliye edilir.
Çevre koruma
Ambalaj malzemeleri geri dönüş-tü- rülebilir. Ambalaj malzemelerini evini- öpüne atmak yerine lütfen tekrar kullan cekleri yerlere gönderin.
Eski cihazlarda, yeniden değerlendirme işlemine tabi tutulması gereken değerli geri dönüşüm malzemeleri
bulunmaktadır. Bu nedenle eski cihazları lütfen öngörülen toplama sistemleri aracılığıyla imha edin.
İçindekiler hakkında uyarılar (REACH)
İçindekiler hakkında ayrıntılı bilgileri bulabileceğiniz adres:
Yüksek basınçlı temizleyicinizle arızasız bir çalışmanın mümkün olması için, uygun yüksek basınçlı memeler kullanmalısınız.
Not:
Kullanılan meme paketleri, ilgili yüksek basınçlı temizleyici için üretilmiştir ve ayrı olarak sipariş edilmelidir.
Resim 1, Bkz. Diğer sayfa
1 Meme büyüklüğü (örnek)
→ Meme büyüklüğünü, yüksek basınçlı temizleyicinin tip etiketinden okuyun.
→ Yüksek basınçlı temizleyiciye uygun meme paketini aşağıdaki tablodan seçin.
| Yüksek basınçlı temiz-leyici meme büyüklüğü | Meme paketi | Meme büyüklüğüMeme paketi |
| 036...040 2.64 | 2-431.0 2x10 | + 20 |
| 041...045 2.64 | 2-432.0 2x11 | + 23 |
| 046...050 2.64 | 2-433.0 2x12 | + 26 |
| 051...080 2.64 | 2-982.0 2x20 | + 40 |
| 081...100 2.64 | 3-769.0 2x30 | + 40 |
| 101...125 2.64 | 3-768.0 2x38 | + 50 |
Meme paketinin takılması
Resim 2, Bkz. Diğer sayfa
1 O-ring
2 Rotasyon kolu
3 M e m e
4 Ü s t s o m u n
→ O-ringi rotasyon kolunun oluğuna yerleştirin.
→ Memeyi oturtun.
→ Memeyi, üst somunla birlikte hafifçe vidalayın.
Not:
Çıkış huzmesi, rotasyon koluna paralel olarak ayarlanmalıdır.
Resim 3, Bkz. Diğer sayfa
→ Memenin anahtar yüzeyini (anahtar genişliği 10) rotasyon koluna paralel olarak hizalayın.
→ Üst somunu (anahtar genişliği 22) İngiliz anahtarı ile sıkın.
→ İşlemi ikinci döner kolda tekrarlayın.
Not:
Yüzey temizleyicinin memelerini yüksek basınçlı temizleyicinin püskürtme borusuna takın.
Resim 4, Bkz. Diğer sayfa
1 Enjektör memesi
2 Lokma anahtar
→ Emjektör memesini nokta anahtarla en-
jektöre vidalayın ve elinizle (8 Nm) si-
kın.
Lokma anahtar, meme setine eklenmiş-
tir.
Kullanımı
Resim 5, Bkz. Diğer sayfa
1 Ayar düğmeli el püskürtme tabancası
2 Ayar düğmesiz el püskürtme tabancası
3 Nipel, kısa
4 Nipel, uzun
Teslimat durumunda kısa nipel, ayar düğmeli bir el püskürtme tabancasında kullanılmak üzere cihaza yerleştirilmiştir.
Ayar düğmesiz bir el püskürtme tabancası- nın kullanımı için kısa nipelin dışarıya doğ-
ru çevrilmesi ve teslimat kapsamındaki uzun nipel ile değiştirilmelidir.
Nipelin O-ringlerini yağlayın.
Resim 6, Bkz. Diğer sayfa
→ Yüksek basınçlı temizleyicinin el püskürtme tabancasını yüzey temizleyicisine bağlayın ve elle sıkın. Gerekirse ingiliz anahtarı (anahtar genişliği 27) ile sıkın.
TEDBIR
Hortum bağlantısından güçlü bir kirli su ışını çıkar. Yüzey temizleyiciyi hortum olmadan kullanmayın.
Resim 7, Bkz. Diğer sayfa
→ Montajdan önce, hortum ucundaki O-ringi birlikte verilen gresle yağlayın.
→ Birlikte verilen hortumu, yüzey temizleyicinin hortum bağlantısına takın ve döndürerek kilitleyin.
→ Hortumun diğer ucunu bir tahliye çıkışına sokun ve birlikte verilen cırt cırt bantla sabitleyin.
Not:
Mümkünse hortumu eğimsiz şekilde döşeyin. Atık suyun maksimum sevk yüksekliği 1 m'dir.
Birlikte verilen cirt cirt bantla hortumun serbest ucu sabitlenebilir (örn. bir tahliye izgarasına).
Gerekirse uzatma hortumu kullanın (bkz. "Aksesuarlar").
→ Çalışma sırasında el püskürtme tabancasını ve yüzey temizleyicisinin tutamağını iki elinizle tutun.
→ Yüzey temizleyiciyi, temizlenecek yüze-ye iyice dayanacak şekilde kılavuzlayın.
Kullanım dışında
→ Sıcak su modundan sonra, soğutmak için yüzey temizleyiciyi 2 dakika boyunca soğuk suyla çalıştırın.
→ Gerekirse, yüzey temizleyiciyi ve emme hortumunu temiz suyla yıkayın.
Temizlik
→ Cihazı donmaya karşı koruyun.
→ Depolama sırasında fırçayı deforme et-meyin.
Not:
Sürekli iyi bir süpürme sonucunu garanti etmek için, kullandıktan sonra yüzey temizleyiciyi kıl çarkının üzerine koymayın.
Kullandıktan sonra, manevra tekerleklerini temiz suyla yıkayın ve kuruduktan sonra tekerleklere sürtünme yağı püskürtün.
Aksesuar
| Aksesuar: Sipariş numara-SI | |
| Hortum sabitlemesi (düz yüzeylerde sabitle-me için vantuz) | 2.642-528.0 |
| Kir tutucu (kaba kir ayı-ricı) | 2.642-532.0 |
| Hortum tutucusu (duvar sabitlemesi) | 2.042-001.0 |
| FRV 50 ME fırça çem-beri | 6.371-011.0 |
| Uzatma hortumu 4.441-040.0 | |
Arizalarda yardım
Rotasyon kolu dönmüyor:
→ Temizleme memelerine kirlenme kontrolü yapın.
Süpürme gücü azalıyor:
→ Kıl çarkını kilitleyin- Kıl çarkını değiştirin.
→ Süpürme kanalı veya süpürme hortumu tıkanmış - Süpürme kanalını ve süpürme hortumunu temizleyin.
→ Enjektör memesi tıkanmış - Enjektör memesini temizleyin.
