Marka	Bartscher
Model	700216G

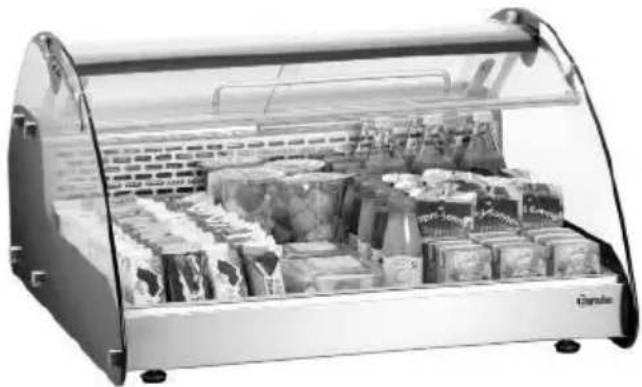

Ürün Tipi	Profesyonel Soğutmalı Vitrin
Kullanım	İçecekler, yoğurtlar, paketlenmiş atıştırmalıkların soğutulması
Hacim	105 litre
Sıcaklık Aralığı	2 °C ila 12 °C
Boyutlar (G x D x Y)	700 x 880 x 410 mm
Sunum yüzeyi boyutları	G 530 x D 665 mm
Ağırlık	38 kg
Malzeme	Paslanmaz çelik, cam
Güç Kaynağı	220-240 V, 50 Hz, 0,105 kW
Elektrik Bağlantısı	Topraklı tek fazlı priz, min. 16 A sigorta
Soğutucu Akışkan	R600a
Soğutma Tipi	Statik
Ekran	Dijital
Sıcaklık Kontrolü	Elektronik, +, -, SET tuşları, manuel defrost
Defrost	Otomatik (24 saatte 3 döngü) ve manuel mümkün
Kapılar	Önde kaldırmalı kapı (kollu) + arkada 2 cam sürgülü kapı
Aydınlatma	Belirtilmemiş (ancak vitrinde muhtemelen mevcut)
Temizlik	Ilık su ve yumuşak deterjan, gıda dezenfektanı
Güvenlik	Arıza durumunda otomatik durma, neme karşı koruma, detaylı güvenlik talimatları
Kurulum Ortam Sıcaklığı	10 °C ila 32 °C
Maks. Bağıl Nem	%70
Duvarlara Minimum Mesafe	10 cm
Dahil Aksesuarlar	Ayarlanabilir ayaklar, anahtar? (belirtilmemiş)
Garanti	Üretici koşullarına göre (detaylandırılmamış)

Sık sorulan sorular - 700216G BARTSCHER

Bartscher 700216G soğutmalı vitrinde sıcaklık nasıl ayarlanır?

Değer yanıp sönene kadar SET tuşuna kısa süre basın. Sıcaklığı artırmak veya azaltmak için ▲ veya ▼ tuşlarını kullanın. SET ile onaylayın. Ayarlanan aralık 0 °C ila 12 °C'dir.

Manuel defrost nasıl yapılır?

Manuel defrost tuşuna (kar tanesi işaretli) 6 saniye basılı tutun. Defrost göstergesi yanar. Bir sonraki otomatik defrost 8 saat sonra gerçekleşir.

Bu vitrine hangi tür gıdalar konulabilir?

Cihaz, salatalar, atıştırmalıklar, yoğurtlar, sandviçler ve içecekler gibi önceden paketlenmiş gıdalar için tasarlanmıştır. Sıcak veya paketlenmemiş gıdalar koymayın.

Cihaz soğutmuyorsa ne yapmalı?

Önce güç kablosunun doğru takılı olduğunu ve devre sigortasının atmadığını kontrol edin. Prizin çalıştığından emin olun. Sorun devam ederse satış sonrası servisle iletişime geçin.

Soğutmalı vitrin nasıl temizlenir?

Cihazı kapatın ve fişini çekin. Gıdaları çıkarın. Ilık su ve yumuşak deterjan veya gıda temasına uygun dezenfektan kullanın. Aşındırıcı veya alkol içeren ürünler kullanmayın. Tüm yüzeyleri iyice kurulayın.

Uzatma kablosu veya çoklu priz kullanılabilir mi?

Hayır, cihazın doğrudan topraklı bir duvar prizine takılması zorunludur. Güvenlik nedeniyle uzatma kablosu veya çoklu priz kullanımı yasaktır.

Cihazın çevresinde uyulması gereken minimum mesafe nedir?

Hava sirkülasyonunu sağlamak için cihaz ile duvarlar veya diğer nesneler arasında en az 10 cm mesafe bırakın.

Kontrol panelindeki ışıklı göstergeler ne anlama geliyor?

Soğutma göstergesi soğutma sırasında sürekli yanar, sıcaklık sabitlendiğinde söner ve gecikme durumunda yanıp söner. Defrost göstergesi defrost sırasında yanar, sonunda söner ve defrost uzarsa yanıp söner.

Cihaz su akışı sesi çıkarıyor, bu normal mi?

Evet, normaldir. Bu ses, soğutma sistemindeki soğutucu akışkanın dolaşımından kaynaklanır.

Cihaz güvenli bir şekilde nasıl taşınır?

Kompresöre zarar vermemek için cihazı 45°'den fazla eğmeyin. Depolama veya taşıma için orijinal kartonu kullanın.

KULLANIM KILAVUZU 700216G BARTSCHER

TÜRKÇE sayfalar: 163-180

POLSKI ---- strony od 181 do 198

1.1 Sembol tanımı 164
1.2 Emniyet bilgileri 165
1.3 Kullanış şartlarına uygun kullanımı.... 168

2. Genel bilgiler 169

2.1 Mükellefiyet ve garanti.... 169
2.2 Telif hakkın korunması 169
2.3 Uygunluk açıklaması 169

3. Nakil, Paketleme ve Depolama.... 170

3.1 Nakil kontrolü.... 170
3.2 Paketleme 170
3.3 Depolama 170

4. Teknik veriler 171

4.1 Cihazın alt takımları 171
4.2 Teknik bilgiler 172

5. Kurulması ve kullanılması 173

5.1 Kurulması 173
5.2 Kullanımı 174

6. Temizleme....177

7. Muhtemel arızalar....179

8. Arındirma 180

Bartscher GmbH

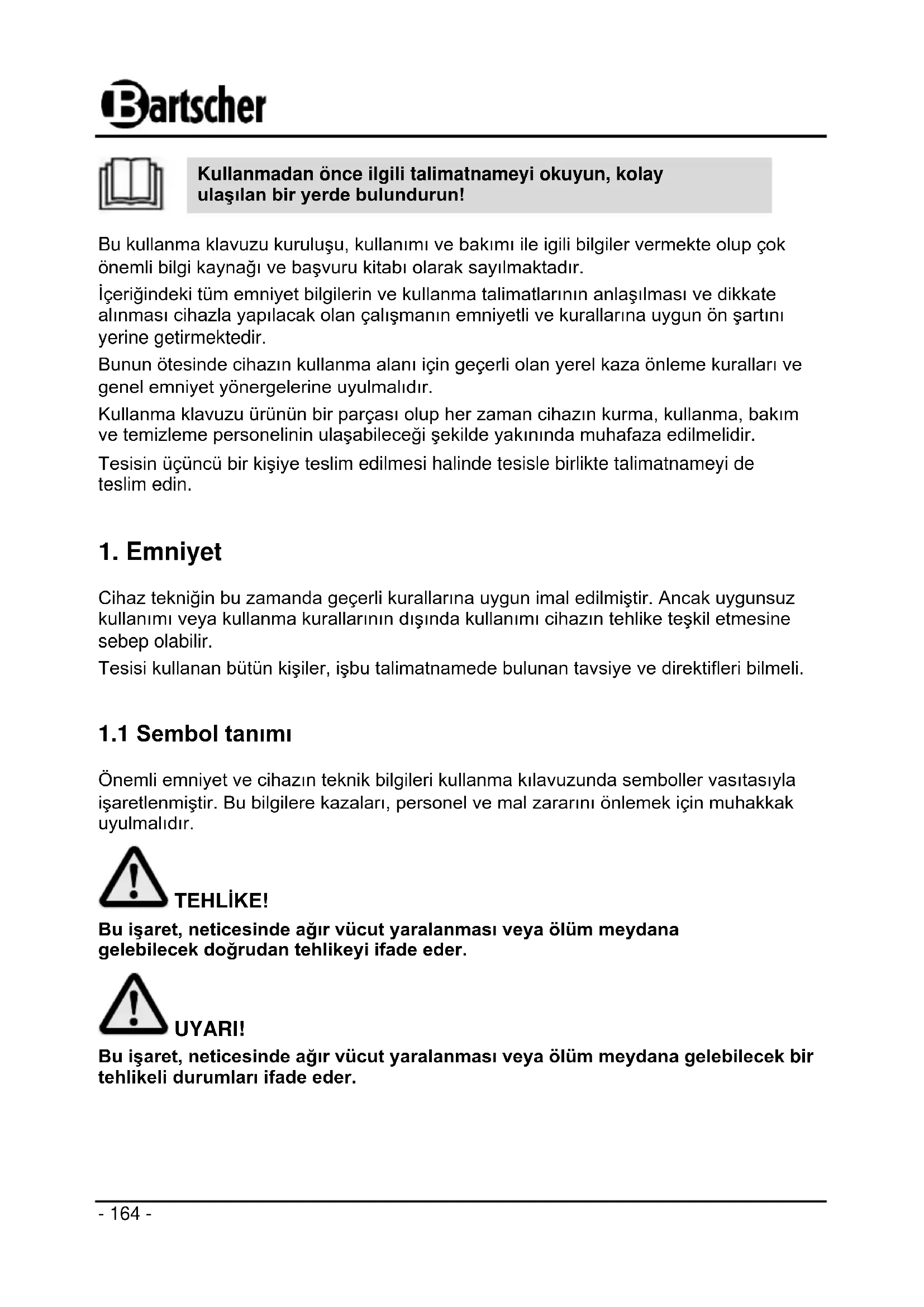

Kullanmadan önce ilgili talimatnameyi okuyun, kolay ulaşılan bir yerde bulundurun!

Bu kullanma klavuzu kuruluşu, kullanımı ve bakımı ile igili bilgiler vermekte olup çok önemli bilgi kaynağı ve başvuru kitabı olarak sayılmaktadır.

İçeriğindeki tüm emniyet bilgilerin ve kullanma talimatlarının anlaşılması ve dikkate alınması cihazla yapılacak olan çalışmanın emniyetli ve kurallarına uygun ön şartını yerine getirmektedir.

Bunun ötesinde cihazın kullanma alanı için geçerli olan yerel kaza önleme kuralları ve genel emniyet yönergelerine uyulmalıdır.

Kullanma klavuzu ürünün bir parçası olup her zaman cihazın kurma, kullanma, bakım ve temizleme personelinin ulaşabileceği şekilde yakınında muhafaza edilmelidir.

Tesisin üçüncü bir kişiye teslim edilmesi halinde tesisle birlikte talimatnameyi de teslim edin.

1. Emniyet

Cihaz tekniğin bu zamanda geçerli kurallarına uygun imal edilmiştir. Ancak uygunsuz kullanımı veya kullanma kurallarının dışında kullanımı cihazın tehlike teşkil etmesine sebep olabilir.

Tesisi kullanan bütün kişiler, işbu talimatnamede bulunan tavsiye ve direktifleri bilmeli.

1.1 Sembol tanımı

Önemli emniyet ve cihazın teknik bilgileri kullanma kılavuzunda semboller vasıtasıyla işaretlenmiştir. Bu bilgilere kazaları, personel ve mal zararını önlemek için muhakkak uyulmalıdır.

TEHLIKE!

Bu işaret, neticesinde ağır vücut yaralanması veya ölüm meydana gelebilecek doğrudan tehlikeyi ifade eder.

UYARI!

Bu işaret, neticesinde ağır vücut yaralanması veya ölüm meydana gelebilecek bir tehlikeli durumları ifade eder.

DİKKAT!

Bu işaret, neticesinde hafif vücut yaralanması veya tesisin bozulması ve/veya tamamıyla hasarlanmasına yol açacak tehlikeli durumları ifade eder.

DIREKTIF!

Bu işaret, tesisin çalışmasının efektif ve arızasız işleyişini sağlayacak, riayet edilmesi gereken tavsiyeler ve bilgileri ifade eder.

1.2 Emniyet bilgileri

- Tesis, gerekli gözetim yapılması şartıyla yaşı 8 üstü olan

çocuklar tarafından kullanılabildiği gibi kısmı fiziksel, sensorik ve zihinsel engelli kişiler ya da ilgili tecrübeleri az olan kişiler tarafından da kullanılabilir. Ancak yukarıda belirtilen kişiler, tesisi kullanmadan önce tesisi nasıl emniyetli bir şekilde kullanmaları hakkında bilgilendirilmeli ve tesisin kullanılmasından doğabilecek tehlikeleri anlamalıdırlar. Çocuklar tesisle oynamamalı.

Çocuklar, yaşları 8'den küçük ve gözetimsiz iseler tesisi temizlememeli, ilgili bakım işleri yapmamalıdır. Yasları 8'den küçük olan

çocuklar tesisin ve ait olduğu elektrik kordonun yakınında bulunmamalı.

• Tesis sadece kapalı mekanlarda kullanılabilir.
• Folyo torba ve strafor parçalar gibi ambalaj malzemesi gibi maddelere çocukların ulaşmasını engelleyin. Boğulma tehlikesi!
• Cihaz; sadece güvenli kullanım sağlanan iyi teknik durumda kullanılabilir. Cihaz arızalandığında, elektrik bağlantısı kesilmeli (fiş prizden çıkarılmalıdır) ve servis ile iletişime geçilmelidir.
• Bakım ve tamir işleri sadece mesleki kalifiye sahibi kişilerce, orijinal yedek ve aksesuar parçaların kullanılmasıyla gerçekleştirilebilir. Asla kendiniz cihaz üzerinde tamiratlar yapmaya kalkışmayın.

- Üretici tarafından tavsiye edilmeyen hiçbir aksesuar ve yedek parça kullanılmamalıdır. Bunlar kullanıcı için tehlike oluşturabil-mekte yada cihazda arızalara ve yaralanmalara sebebiyet verebilmektedir, buna ilaveten garantisinin hükmü kalmamaktadır.

- Tehlike durumlarını önlemek ve uygun çalışmayı kesin sağlamak için cihaz üzerinde üretici tarafından izni alınmadıkça herhangi bir şekilde değişiklik yapılmamalıdır.

TEHLİKE! Elektrik çarpması tehlikesi!

Oluşabilecek tehlikeleri önlemek için aşağıda bulunan güvenlik önlemleri dikkate alınmalıdır.

• Kablonun ısı kaynağına ve keskin kenarlara temas etmesine izin vermeyin. Güç kablosu masa veya diğer çalışma yüzeylerinden aşağı sarkmamalıdır. Kimsenin kabloya basmamasına veya takılıp düşmemesine dikkat edin.
• Besleme kablosu bükük, ezilmiş, dolanmış olmamalı, her zaman tamamıyla açılmış olmalıdır. Tesis ya da diğer nesneleri besleme kablosu üzerine yerleştirmeyin.
• Güç kablosunun üstü örtülmemelidir. Güç besleme kablosu çalışma alanında bulunmamalı, su ve diğer sıvılarabatırılmamalıdır.
• Elektrik kablosu düzenli olarak hasar yönünden kontrol edilmelidir. Hasarlı kablosu bulunan cihaz kesinlikle kullanılmamalıdır. Kabloda hasar görüldüğünde, tehlikeyi önlemek için yetkili servis veya elektrik teknisyeni tarafından değiştirilmelidir.
• Besleme kablosunu devre dışı etmek için her zaman fişi tutarak çekmek yolu ile devre dışı edin.

- Cihaz güç kablosu ile taşınmaz, hareket ettirilemez ve kaldırılmaz.

- Tesisin gövdesini asla açmayın. Elektrik bağlantılarının kurcalanması veya elektrik veya mekanik yapısının değiştirilmesi halinde elektrik çarpması olayı meydana gelecek.

- Aşındırıcı temizlik malzemelerini kullanmayın ve cihazın içine suyun kaçmamasına dikkat edin.

- Tesisi ıslak elle veya ıslak zeminde durarak asla kullanmayın.

- Fisi prizden aşağıda sıralı durumlarda çıkarın:

• tesis kullanılmakta olmadığında
• tesisin çalışması esnasında parazitler veya bozukluklar olduğunda
• tesisi temizlemeden önce

UYARI! Yangın veya infilak tehlikesi!

Oluşabilecek tehlikeleri önlemek için aşağıda bulunan güvenlik önlemleri dikkate alınmalıdır.

- Tesiste yanıcı itir, neft veya tutkal gibi yanıcı veya patlayıcı maddeler bulundurmayın.

- Tesisin yakınında veya başka tesislerin yakınında benzin veya yangına neden olabilecek maddeler bulundurmayın. Buharlar yangın veya infilaka neden olabilir.

- Tesiste içinde patlayıcı madde bulunan kap veya kutu-teneke gibi nesneler saklamayın.

- Soğutucu devre sisteminin bozulmaması için dikkat edin.

- Yangın çıktığında söndürmeye başlamadan önce cihazın fişi prizden çıkartılmalıdır. Yeterince taze hava sağlanmalıdır.

Dikkat: Cihazın fişi prize bağlı olduğunda yangın su ile kesinlikle söndürülmemelidir. Elektrik çarpma tehlikesi!

1.3 Kullanış şartlarına uygun kullanımı

DİKKAT!

Tesis, sinaî kullanım için tasarlanmış olup yapılmıştır dolayısıyla sadece lokanta, restoran ve benzeri isletmelerde çalışan kalifiye personel tarafından kullanılmalıdır.

Tesisin işletilmesine ilişkin güvenlik, sadece amacına göre kullanılması ve ilgili talimatnamedeki verilere göre kullanılması durumunda garantilenir.

Bütün teknik eylemlerin yanı sıra montaj ve bakım sadece kalifiye servis elemanlarına gerçekleştirilebilir.

Soğutmalı teşhir vitrini; self-servis alanlarında içecekleri, yoğurtları, ayrıca sandviç gibi gıda ürünlerini soğuk tutmak için tasarlanmıştır.

DİKKAT!

Her türlü kuralına uygun kullanımdan sapan kullanımı ve/veya cihazın değişik amaçlı kullanımı yasaktır ve kurala uygun olmaması ile nitelendirilir.

Cihazın kuralına uygun olmayan kullanımından ötürü ortaya çıkmış hasarlara ilişkin yapılacak hiçbir talebi ne üretici nede vekilleri karşılayacaktır.

Kurallarına uygun olmayan kullanımlardan ortaya çıkan hasarlardan sadece kullanan kişi sorumludur.

2. Genel bilgiler

2.1 Mükellefiyet ve garanti

Kullanma kılavuzunun içeriğindeki tüm bu belirti ve işaretler güncel olan mühendislik tekniksel gelişim durumunun geçerli kurallarını kaide alarak yanı sıra yıllar yılı edindiğimiz bilgi ve tecrübelerimizden oluşturulmuştur.

Aynı zamanda kullanma kılavuzunun tercümesi de en iyi şekilde oluşturuldu.

Ancak tercüme hatasına ilişkin bir mükellefiyeti üstlenemeyiz. Salahiyetli olan kullanma kılavuzunun beraberindeki Almanca versiyonudur.

Gerçek teslimat içeriği özel yapımlarda, ilave sipariş opsiyonlardan yararlanma yada en yeni teknik değişiklikler nedeniyle değişen şartlar altında burada tanımlanan açıklamalardan ve çizimlerden sapma gösterebilir.

DİKKAT!

Cihazın kullanımı ile alakalı herhangi bir faaliyete başlamadan ve özellikle cihazı çalıştırmadan önce aşağıdaki kullanım kılavuzunu dikkatle okuyun!

Üretici firma aşağıdaki nedenlerden kaynaklanan hasar ve arızalardan sorumlu değildir:

• kullanım ve temizleme talimatlarına uyulmaması;
• amaca uygun olmayan kullanım;
• kullanıcı tarafından yapılan değişiklikler;
• uygun olmayan yedek parça kullanımı.

Kullanma özellikleri ve gelişmenin devamı çerçevesinde üründeki teknik değişiklikleri saklı tutarız.

2.2 Telif hakkın korunması

Kullanma kılavuzu ve içeriğindeki metinler, çizimler, resimler ve başkaca tanımlamaların hakları saklı tutulmaktadır. Her tür şekil ve biçimdeki çoğaltma – kısmı alıntı da dahil olmak üzere – içeriğinin kullanımı ve/veya aktarılması üreticinin yazılı izni olmadan kesinlikle yasaktır. Aksi hareket tazminatı gerektirir. Başkaca talepler saklı tutulur.

DİREKTİF!

İçeriğindeki bilgiler, metinler, çizimler, resimler ve başkaca tanımlamaların hakları saklı tutulmaktadır ve başkaca esnaflık koruma haklarının altında yer almaktadır. Kullanımının her türlü suiistimali cezalandırılır.

2.3 Uygunluk açıklaması

Cihaz AB'nin güncel norm ve direktiflerine uygundur.

Bunu AT-Uygunluk açıklamasıyla belgelemekteyiz. Gereksinim duyulduğu taktirde büyük bir zevkle size ilgili uygunluk açıklamasını göndeririz.

3. Nakil, Paketleme ve Depolama

3.1 Nakil kontrolü

Malı teslimatta zaman geçirmeden eksiksizliğine ve nakil hasarlarının olup olmamasına ilişkin kontrol edin. Dıştan görülebilir nakil hasarlarında teslimatı ya hiç yada kaydı tutulması şartıyla teslim alınız.

Hasar bilgilerini teslimatçının nakil belgelerine/sevk ırsaliyesine işleyin. Reklamasyonu başlatın.

Üstü örtülü eksiklerin fark eder etmez reklamasyonunuzu yapın, çünkü zararın karşılanmasına ilişkin talep sadece geçerli kılınan reklamasyon süresinde geçerliği sağlanabilmektedir.

3.2 Paketleme

Cihazınızın kartonunu atmayınız. Kartona büyük bir olasılıkla taşınırken yada başka bir olasılıkla Servis-Yerimize göndermek zorunda kaldığınızda tekrar gereksinimini duyabilirsiniz. Çalıştırmaya başlamadan önce dışındaki ve içindeki paketleme malzemesini cihazdan tamamen uzaklaştırınız.

Şayet paketi arındırmak isterseniz bunu ülkenizde geçerli olan kurallar çerçevesinde gerçekleştiriniz. Tekrar kullanılabilir paketleme malzemelerini geri dönüşümlü çöpe sevk ediniz.

Lütfen cihazın ve buna ait parçalarının eksiksiz olduğunu kontrol edin. Şayet herhangi bazı parçalar eksik ise müşteri hizmetlerimizle bağlantı kurun.

3.3 Depolama

Paketlenmiş parçayı kurulmasına kadar geçen zamanda kapalı ve dış tarafından belirtilmiş olan dikme ve depolama ibaresini dikkate alarak muhafaza edin.

Paketlenmiş parçayı sadece aşağıdaki şartlar yerine getirilmişse depolayın:

• açık havada muhafaza etmeyin,
• kuru ve tozdan arınmış muhafaza edin,
• agresif maddelere maruz bırakmayın,
• güneş ışınlarından koruyun,
• mekanik sarsılmaları önleyin,
• uzun süreli depolamada (> 3 Ay) düzenli olarak tüm parçaların genel durumunu ve paketlemeyi kontrol edin, gerektiğini de tazeleyin veya yenileyin.

4. Teknik veriler

4.1 Cihazın alt takımları

1 2 3 4 5 6 Bentcher

Personel tarafından görünüm

7 8 9 10

1 Gövde
2 Sol cam
3 Sağ cam
4 Saplı kaldırılabilir ön kapı
5 Teşhir alanı
6 Ayak (4)
7 Raylı arka cam kapısı (2)
8 Açma/Kapama anahtarı
9 Havalandırma delikleri

10 Dijital sıcaklık kontrol göstergesi

4.2 Teknik bilgiler

Ürün adı	Soğutmalı teşhir vitrini
Model:	105L
Ürün kodu:	700216G
Malzeme:	Paslanmaz çelik, cam
Yapı:	Dijital göstergeElektronik kumandaStatik soğutmaOtomatik buz çözme fonksiyonuKaldırılabilir ön kapı, menteşe üst taraftaRaylı arka kapı (2)
Soğutucu madde:	R600a
Kapasite:	105 litre
Sıcaklık aralığı:	2 °C ila 12 °C
Raf ölçüleri:	G 530 x D 665 mm
Boyutlar:	G 700 x D 880 x Y 410 mm
Elektrik bağlantısı:	0,105 kW / 220-240 V 50 Hz
Ağırlık:	38 kg

Teknik değişiklik hakkı saklıdır!

5. Kurulması ve kullanılması

5.1 Kurulması

Kurulum

- Kullanmadan önce tesisi ambalajından çıkarıp tesise ait bütün ambalaj malzemesi ve tesise ve ilgili aksesuarına ait koruyucu folyoyu atınız.

DİKKAT!

Anma değeri plakası ve uyarıcı işaretleri tesisten asla gidermeyin.

• Tesisi, ağırlığıyla içinde bulunanları çekecek güvenilir zemine kurun.
• Tesisi yanabilecek zemine asla kurmayın.
• Kompresörün arizalarından kaçınmak için nakliye esnasında veya tesisi kurarken tesisi 45° den fazla yana yatırmayın.
• Tesisi açık ateşi olan yerler, elektrikli fırınlar, ısıtıcı fırınlar veya doğrudan işleyen güneş ışınları gibi başka ısı kaynaklarına yakın yerlerde asla kurmayın. Yüksek ısı, tesisin yüzeylerini bozabildiği gibi tesisin soğutma kapasitesini bozabilir ve fazla elektrik tüketimine nedendir.
• Cihazı ayarlarken çevre sıcaklığının 10 °C ila 32 °C arasında olması gerektiği unutulmamalıdır.
• Cihaz; yeterli hava dolaşımı sağlanacak bir yere yerleştirilmelidir. Duvarlardan ve diğer cisimlerden en az 10 cm'lik mesafe bırakılmalıdır.
• Havalandırma delikleri, hava girişi ve çıkışı kesinlikle örtünmemeli veya kapatılmamalıdır.
• Cihaz; nem oranı yüksek yerlere yerleştirilmemelidir. Bağıl nem oranı azami %70 olmalıdır. Yüksek nem oranı cihazın soğutma verimliliğini olumsuz şekilde etkileyebilir.
• Cihazda delik açmamalı, başka cisimler montaj edilmemelidir.
• Cihaz üzerine ağır cisimler yerleştirilmemelidir.
• Gerektiği zaman elektrik bağlantısını hızlı bir şekilde kesmek için cihaz prize kolay ulaşabilecek bir yere yerleştirilmelidir.

Bağlama işi

TEHLİKE! Elektrik çarpması tehlikesi!

Cihaz kuralına uygun olmayan kuruluşundan dolayı yaralanmalara sebep olabilir!

Kurmadan önce yerel elektrik şebekesinin verilerini cihazın teknik bilgileri ile karşılaştırılmalıdır (tip levhasına bakınız). Cihazı sadece verilerin uygunluğu tespit edilmişse bağlayın! Makine, sadece teknik şartlara uygun olarak tesis edimiş ve emniyet kontağı olan tekli fişlere bağlanabilir.

• Soğutmalı teşhir vitrini dolabını kullanmaya başlamadan ve elektrik şebekesine bağlanmadan önce, uygun yere yerleştirdikten sonra en az 2 saat bekletilmelidir.
• Elektrik kesintisi olduğunda veya fiş prizden çıkartıldığında cihaz tekrar elektrik şebekesine bağlanmadan önce en az 5 dakika bekletilmelidir.
• Prizlerin elektrik devresi minimum 16 A ile emniyetlenmiş olmalıdır. Cihazın fişi sadece duvar prizine direk olarak sokulabilir; güç uzatma kablosu veya güç dağıtım panosu kullanılamaz.

5.2 Kullanımı

Hazırlama

• Cihaz ilk kez kullanmadan önce, cihaz ve aksesuarları ile ilgili bilgilerini içeren Kullanım Kılavuzu dikkatlice okunmalıdır.
• Cihaz ve aksesuarlar kullanılmaya başlamadan önce “Temizlik” adlı 6. Bölümde belirtilen talimatlara uyularak temizlenmelidir.
• Cihaz tekli, topraklı prize bağlanmalıdır. Personel tarafından bulunan Açma/Kapama anahtarı kullanılarak devreye alınmalıdır. Anahtar içindeki kontrol lambası yanmaya başlayacaktır.
• Dijital göstergede ayarlanmış sıcaklık değeri gösterilecek ve LCD soğutma göstergesi yanmaya başlayacaktır.
• Gıda ürünleri; cihazın içi yeterince soğuduğu zaman yerleştirilebilir. “Gıda ürünlerini soğutma” adlı Bölümde belirtilen talimatlar dikkate alınmalıdır.

Dijital ısı regülatörü

Dijital ısı regülatörü dolabın servis (arka taraf) tarafından bulunur.

3 4

2 5

1 6

7

1 Isı değeri düşürme butonu
2 Isı değeri artırma butonu
3 LCD soğutma göstergesi
4 LCD defrost göstergesi
5 Elle defrost butonu
6 "SET" set kontrol/kayıt butonu
7 Dijital ekran

LCD göstergeleri

LCD soğutma göstergesi:

Kontrol lambası soğutma aşaması esnasında devamlı olarak yanar, soğutma hücresi içinde ısı sabit olduğu sürece devre dışı kalır ve devreye alınma gecikme çevriminde yanıp söner.

LCD defrost göstergesi:

Kontrol lambası defrost olduğunda yanar, defrost bitince söner, defrost gecikmesinde yanıp söner.

İstenen isıyı set etme

- En uygun ısı değerleri fabrika çıkısı set edilmiş olup dolabın içindeki 0 °C ile 12 °C (dış sıcaklığa bağlı olarak ) arası çalışma ısısına tekabül eder.

- İstenen değeri set etmek veya değiştirmek için yapılması gerekenler:

SET butonuna kısa basın hemen sonra set edilmiş değer dijital ekranda yanıp sönmeye başlar;
▶ veya ▼ butonu aracılığı ile ısı değerini ihtiyaca göre artırın veya düşürün;
set edilmiş ısı değerini SET butonu ile teyit edin.

DİREKTİF!

Bundan sonraki 10 saniye içerisinde hiç bir butona basılmazsa dijital ekranda dolap içindeki ısı değeri görünecek.

Görünen ısı değeri, ısı sensoru başında ölçülen değer olup kompresöre kumanda etmek için kullanılır.

Otomatik defrost

24 saat içinde dolap 3 defa otomatikman defrost edilir.

Elle defrost

Soğutma kapasitesi düşünce elle defrost icap eder. Bu prosesi başlatmak için elle defrost butonuna basıp 6 saniye boyunca öyle tutun. O zaman LCD „“ defrost göstergesi yanmaya başlayacak. Bir sonraki defrost prosesi ancak 8 saat geçince başlayacak.

Gıda ürünlerini soğutma

• Soğutmalı teşhir vitrine yerleştirilecek uygun gıda ürünleri hazırlanmalıdır.
• Soğutmalı teşhir vitrine sadece paketlenmiş salatalar, atıştırmalıklar, sandviçler, yoğurtlar vs. yerleştirilmelidir.
• Cihaz içindeki sıcaklık ayarlanmış değere ulaştığında, LCD soğutma göstergesi söner. Uygun gıda ürünleri içine yerleştirilebilir.
• Soğutmalı teşhir vitrin; kaldırılabilir ön kapı açılarak önden veya raylı arka kapı açılarak arkadan gıda ürünleri ile doldurulabilir.

Soğutmalı teşhir vitrinine kesinlikle sıcak yemekler yerleştirilmemelidir! Yemekler vitrine yerleştirilmeden önce oda sıcaklığına kadar soğutulmalıdır.

• Cihaz aşırı derece doldurulmamalıdır. Arka duvarda bulunan deliklerinden geçen havanın düzgün dolaşımını sağlamak için yerleştirilmiş gıda ürünleri arasında yeterli mesafeler korunmalıdır.
• Gıda ürünleri gerektiğinde çıkarılmalıdır.
• Cihaz kullanılmadığında elektrik bağlantısı kesilmelidir (fiş prizden çıkarılmalıdır!).

6. Temizleme

UYARI!

Cihazı temizlemeye başlamadan önce AÇMA/KAPAMA anahtarını kullanarak kapatılmalı ve elektrik bağlantısı kesilmelidir (fiş prizden çıkartılmalıdır!). Cihazı temizlemek için basınçlı su kesinlikle kullanılmamalıdır! Suyun tesise girmemesi için dikkat edin.

• Soğutmalı teşhir vitrin düzenli olarak temizlenmelidir.
  ○ Cihazın temizliği sırasında gıda ürünleri; soğutmalı teşhir vitrinden ççıkartılmalı ve bozulmaması için buzdolabına yerleştirilmelidir.
  ○ Cihazı temizlemek için aşındırıcı ve cihazın yüzeylerine zarar verebilecek deterjanlar ör. temizlik tozu, alkol veya tiner içeren temizlik maddeleri kesinlikle kullanılmamalıdır
  ○ Yüzeyler; sıcak su ve aşındırıcı olmayan temizlik malzemeleri ile temizlenmelidir. Temizlenmiş yüzeyler özenle kurutulmalıdır.

○ Cihazı temizlemek için raylı arka kapıları yukarıya doğru kaldırıp öne doğru çekerek çıkarılmalıdır.

Soğutmalı teşhir vitrinin iç tarafı düzenli olarak sıcak su ve gıda ürünleri ile temas edebilen dezenfekte madde ile temizlenmelidir. Sadece yumuşak bez kullanılmalıdır. Deterjan kalıntılarını temizlemek için temizlenmiş yüzeyler temiz su ile arındırılmalıdır.
o Gövde ve yan camlar; nemli bez ve aşındırıcı olmayan deterjan ile silinmelidir.
- Tüm temizlenmiş yüzeyler özenle kurutulmalıdır.
- Arka kapılar; cihazın arka duvarında bulunan raylar üzerine tekrar yerleştirilmelidir

Soğutmalı teşhir vitrini dolabı daha uzun süre kullanılmadığında:

o AÇMA/KAPAMA düğmesi kullanılarak cihaz kapatılmalı ve elektrik bağlantısı kesilmelidir (fis prizden çıkartılmalıdır):
o Soğutmalı teşhir vitrini dolabından tüm yemekler ve içecekler çıkartılmalıdır;
o Soğutmalı teşhir vitrini dolabının içi ve dışı temizlenmeli, su ve küf silinmelidir;
o Soğutmalı teşhir vitrini dolabının iyice kuruması için kapı açık bırakılmalıdır.

7. Muhtemel arızalar

Arıza halinde vitrini elektrik beslemesinden kesin. Bozuklukların, servis çağırılmadan veya satıcı ile temasa geçilmeden giderilip giderilemeyeceğini aşağıdaki cetvele göre kontrol edin.

Ariza	Nedeni	Çözümü
Soğutma yok	Fiş hatalı bir şekilde bağlanmışElektrik beslemesi devresine ait sigorta işlemişBesleme yokIsı regülatörü bozuk	Fişi çıkarıp tekrar doğru bir şekilde takınSigortayı kontrol edin.Vitrini başka bir prize bağlayıp vitrini kontrol edinElektrik beslemesini kontrol edinSatıcı ile temasa geçin
Yetersiz soğutma kapasitesi	Dış ısı kaynaklarının vitrine yakın olması, güneş ısınlarının vitrine vurmasıVitrinde kötü hava sirkülasyonuHatalı ısı set değeriVitrinin fazla dolu olması	Vitrin ile ısı kaynakları arasında gerekli mesafe sağlayınVitrin ile duvarlar veya diğer nesneler arasında gerekli mesafe sağlayınSet değerleri kontrol edin, en düşük ısı değeri set edinFazla olan gıdai ürünleri giderin
Vitrin yüksek sesli çalışıyor	Vitrinin düz olmayan bir zemine kurulmasıVitrinin duvara veya başka nesnelere değmesi	Vitrini düz bir zemine kurunVitrin ile duvarlar veya diğer nesneler arasında gerekli mesafe sağlayın

Sorunlar giderilemediğinde:

• Cihazın gövdesi açılmamalıdır,
• Müşteri temsilcisi veya satıcı ile iletişime geçilmeli ve aşağıda belirtilmiş bilgiler verilmelidir:

- Arıza türü;

- Cihaz kodu ve seri numarası (cihazın arka tarafından bulunan isim levhasından okunabilir).

Aşağıda belirtilmiş durumlar cihazın arızalandığının belirtisi değildir:

1. Cihaz düzgün bir şekilde kullanıldığında, içinden akan su sesi gelmektedir. Bu ses; sistem içinde dolaşan soğutucu maddesinin sesidir.
2. Havanın nem oranı yüksek olduğunda, vitrin camının iç tarafından buhar birikmektedir. Birikmiş buhar yumuşak, kuru bez ile silinmelidir.

8. Arındırma

Eski cihazlar

Hizmeti tamamlanmış cihaz ömrünün sonuna geldiğinde ülkesine özgü yönergeye göre yok edilecektir. En iyisi yok etmekte uzmanlaşmış özel bir firma ile bağlantı kurmak yada belediyenizin yok etme birimiyle temasa geçmenizdir.

UYARI!

Kötüye kullanma ve buna bağlı olarak oluşacak tehlikeleri bertaraf etmek için eski cihazınızı kullanılmayacak hale getirmelisiniz. Bunun için cihazı elektrik şebekesinden ayırıp elektrik piriz kablosunu da cihazdan sökünüz.

DİKKAT!

Cihazın yok edilmesine ilişkin dikkati nazara almanız gereken ülkenizde ve belediyenizde geçerli olan kurallardır.

Bartscher GmbH
