KULLANIM KILAVUZU NT 552 Tact² Me I Kärcher

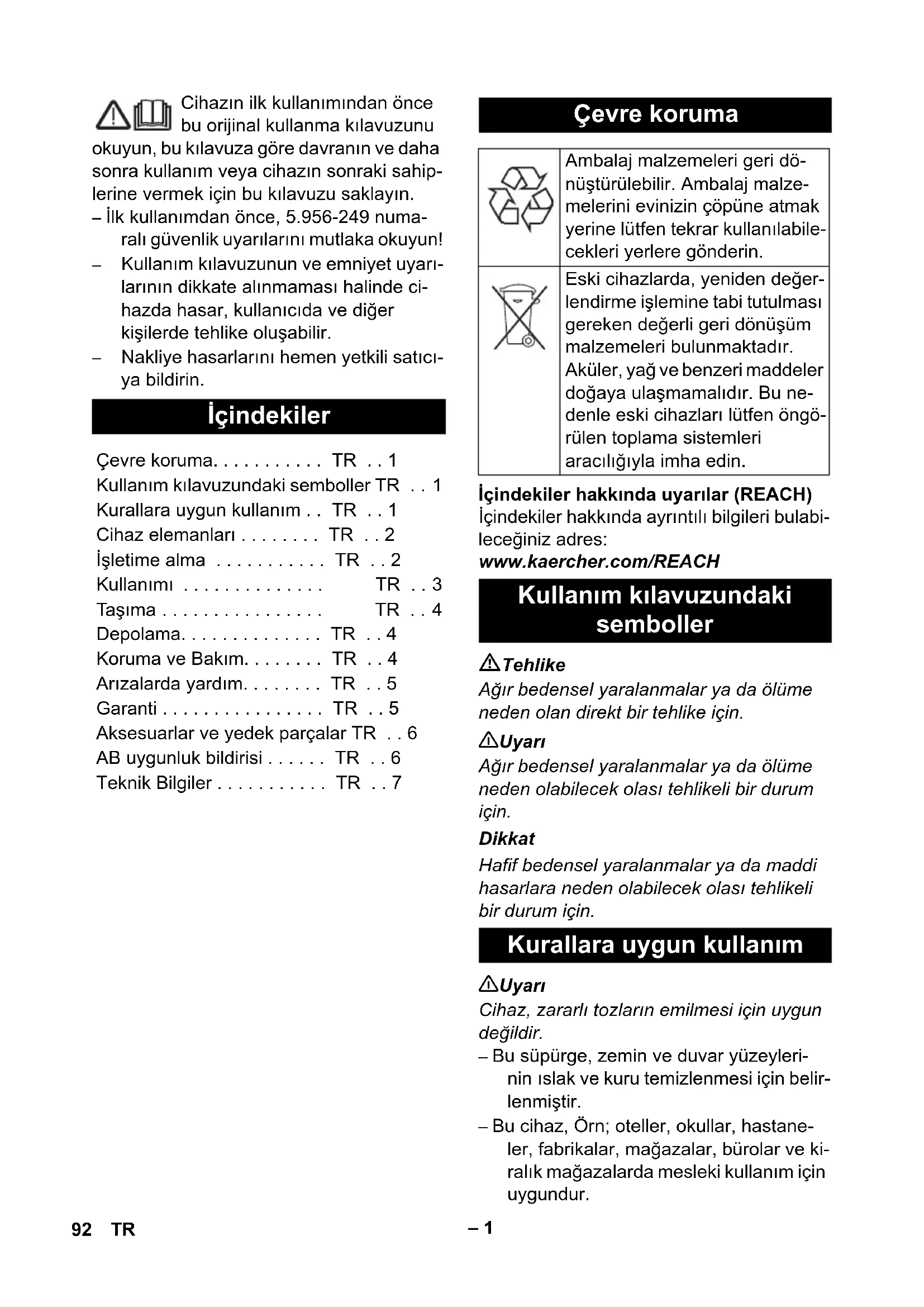

• EU 6.649-915.0 10 m 91EL– 1 Cihazın ilk kullanımından önce bu orijinal kullanma kılavuzunu okuyun, bu kılavuza göre davranın ve daha sonra kullanım veya cihazın sonraki sahip- lerine vermek için bu kılavuzu saklayın. – İlk kullanımdan önce, 5.956-249 numa- ralı güvenlik uyarılarını mutlaka okuyun! – Kullanım kılavuzunun ve emniyet uyarı- larının dikkate alınmaması halinde ci- hazda hasar, kullanıcıda ve diğer kişilerde tehlike oluşabilir. – Nakliye hasarlarını hemen yetkili satıcı- ya bildirin. İçindekiler hakkında uyarılar (REACH) İçindekiler hakkında ayrıntılı bilgileri bulabi- leceğiniz adres: www.kaercher.com/REACH Tehlike Ağır bedensel yaralanmalar ya da ölüme neden olan direkt bir tehlike için. 몇 Uyarı Ağır bedensel yaralanmalar ya da ölüme neden olabilecek olası tehlikeli bir durum için. Dikkat Hafif bedensel yaralanmalar ya da maddi hasarlara neden olabilecek olası tehlikeli bir durum için. 몇 Uyarı Cihaz, zararlı tozların emilmesi için uygun değildir. – Bu süpürge, zemin ve duvar yüzeyleri- nin ıslak ve kuru temizlenmesi için belir- lenmiştir. – Bu cihaz, Örn; oteller, okullar, hastane- ler, fabrikalar, mağazalar, bürolar ve ki- ralık mağazalarda mesleki kullanım için uygundur. İçindekiler Çevre koruma
• TR p. 1
• Kullanım kılavuzundaki semboller TR Kurallara uygun kullanım p. 1
• TR Cihaz elemanları p. 1
• TR İşletime alma p. 2
• TR Kullanımı p. 2
• TR Taşıma p. 3
• TR Depolama p. 4
• TR Koruma ve Bakım p. 4
• TR Arızalarda yardım p. 4
• TR Garanti p. 5
• TR p. 5
• Aksesuarlar ve yedek parçalar TR AB uygunluk bildirisi p. 6
• TR Teknik Bilgiler p. 6
• TR Çevre koruma Ambalaj malzemeleri geri dö- nüştürülebilir. Ambalaj malze- melerini evinizin çöpüne atmak yerine lütfen tekrar kullanılabile- cekleri yerlere gönderin. Eski cihazlarda, yeniden değer- lendirme işlemine tabi tutulması gereken değerli geri dönüşüm malzemeleri bulunmaktadır. Aküler, yağ ve benzeri maddeler doğaya ulaşmamalıdır. Bu ne- denle eski cihazları lütfen öngö- rülen toplama sistemleri aracılığıyla imha edin. Kullanım kılavuzundaki semboller Kurallara uygun kullanım 92 TR– 2 1 Elektrotlar 2 Emme hortumu 3 İtme yayı 4 Süpürge kafasının kilidi 5 Ara halka 6 Tekerlek 7 Şasi 8 Zbiornik na zanieczyszczenia 9 Park freniyle birlikte şasinin manevra tekerleği 10 Emme başlığı 11 Kir haznesinin manevra tekerleği 12 Taban memesi 13 Vakum borusu 14 Oturtma mekanizmasının kolu 15 Kir haznesinin tutamağı 16 Emme ağzı 17 Filtre kapağı 18 Hortum ve kablo kancası 19 Manifold 20 Elektrot uzatması 21 Döner şalter 22 Taşıma kolu 23 Zemin memesi tutucusu 24 Derz memesi tutucusu 25 Süpürme boruları tutucusu 26 Tip levhası 27 Yatık filtre 28 Elektrik kablosu 29 Filtre temizliği – Temizlik prosesinin kullanım elemanları sarıdır. – Bakım ve servis kullanım elemanları açık gridir. Dikkat Emme sırasında yassı katlama filtresi ke- sinlikle çıkartılmamalıdır. Topraklanmış bağlantı ağzı ile statik yük- lenmeler boşaltılır. Bu sayede, elektrik ile- ten aksesuarla (opsiyon) kıvılcım oluşumu ve akım darbeleri önlenir. – İnce tozun emilmesi sırasında, ek ola- rak bir tasfiye torbası (özel aksesuar) kullanılabilir. Park frenlerini kilitleyin. Şekil Oturtma mekanizmasının kolunu yukarı çekin. Haznenin kilidi açılır ve hazne in- dirilir. Şekil Hazneyi tutamaktan tutarak dışarı çekin. Şekil Tasfiye kolunu, kol depo duvarı ve depo tabanına sıkıca dayanacak şekilde yer- leştirin. Boşaltma torbasını haznenin üzerine geçirin. Tasfiye torbasının haznedeki asma kulakları üzerine geçirilmemesine dikkat edin. Hazneyi yerine yerleştirin ve oturtma mekanizmasının koluyla kilitleyin. 몇 Uyarı Ezilme tehlikesi! Kilitleme sıra- sında elinizi kesinlikle kir hazne- si ve ara halka arasında tutmayın ya da kaldırma meka- nizmasına yaklaştırmayın. Oturtma meka- nizmasının koluna iki elinizle basarak hazneyi kilitleyin. Cihaz elemanları Renk kodu İşletime alma Anti statik sistem Kuru emme Boşaltma torbasının takılması 93TR– 3 Şekil Fırça şeridini sökün. Lastik dudakları takın. Not: Lastik dudakların şekil verilmiş tarafı dışarıyı göstermelidir. – Islak kirin emilmesi sırasında, boşaltma torbası (özel aksesuar) her zaman çı- kartılmalıdır. Park frenlerini kilitleyin. Şekil Oturtma mekanizmasının kolunu yukarı çekin. Haznenin kilidi açılır ve hazne in- dirilir. Şekil Hazneyi tutamaktan tutarak dışarı çekin. Şekil Boşaltma torbasını yukarı kaldırın. Tasfiye torbasını kapatma şeritleriyle sızdırmaz şekilde kapatın. Boşaltma torbasını çıkartın. Boşaltma torbasını yasal düzenlemele- re göre tasfiye edin. p. 7

Hazneyi yerine yerleştirin ve oturtma mekanizmasının koluyla kilitleyin. 몇 Uyarı Ezilme tehlikesi! Kilitleme sıra- sında elinizi kesinlikle kir hazne- si ve ara halka arasında tutmayın ya da kaldırma meka- nizmasına yaklaştırmayın. Oturtma meka- nizmasının koluna iki elinizle basarak hazneyi kilitleyin. Dikkat Yerel atık su işleme talimatlarına uyun. – Islak kirin minder ya da ek memesi ile emilmesi sırasında ya da bir hazneden ağırlıklı olarak su emilirken, "Otomatik filtre temizleme" fonksiyonunun kapatıl- ması önerilir. – Maksimum sıvı seviyesine ulaşılması du- rumunda cihaz otomatik olarak kapatılır. – İletken olmayan sıvılarda (Örn; mat- kap emülsiyonları, yağlar ve gresler), hazne doluyken cihaz kapatılmaz. Doluluk seviyesi sürekli olarak kon- trol edilmeli ve hazne zamanında bo- şaltılmalıdır. – Sulu süpürmenin tamamlanmasından sonra: Yassı katlama filtresini filtre te- mizleme düzeneğiyle temizleyin. Elek- trotları ve elektrot uzatmalarını bir fırçayla temizleyin. Hazneyi nemli bir bezle temizleyin ve kurutun. Şekil Emme hortumu, bir klips sistemi ile donatıl- mıştır. Tüm C-40/C-DN-40 aksesuar parça- ları bağlanabilir. Şebeke fişini takın. Cihazı döner şalterden açın. Cihaz, özellikle ince tozda etkili olan yeni bir çift filtre temizleme sistemine sahiptir. Bu sırada, yassı katlama filtresi her 7,5 sa- niyede bir hava darbesiyle otomatik olarak temizlenir (titreşimli ses). Cihazı döner şalterden kapatın. Şebeke fişini prizden çekiniz. Islak temizlik Lastik dudakların takılması Boşaltma torbasının çıkartılması Genel Klips bağlantısı Kullanımı Döner şalter – Cihaz AÇIK – Filtre temizleme KAPA-

– Cihaz KAPALI – Cihaz AÇIK – Filtre temizleme AÇIK Cihazı açın Otomatik filtre temizleme Cihazın kapatılması 94 TR– 4 Park frenlerini kilitleyin. Şekil Oturtma mekanizmasının kolunu yukarı çekin. Haznenin kilidi açılır ve hazne in- dirilir. Şekil Hazneyi tutamaktan tutarak dışarı çekin. Kabı boşaltın. Hazneyi yerine yerleştirin ve oturtma mekanizmasının koluyla kilitleyin. 몇 Uyarı Ezilme tehlikesi! Kilitleme sıra- sında elinizi kesinlikle kir hazne- si ve ara halka arasında tutmayın ya da kaldırma meka- nizmasına yaklaştırmayın. Oturtma meka- nizmasının koluna iki elinizle basarak hazneyi kilitleyin. Cihazın dışını ve içini tozunu alarak ve silerek nemli bir bezle temizleyin. Şekil Vakum hortumu ve elektrik kablosunu şekle uygun olarak saklayın. Cihazı kuru bir odada muhafaza edin ve yetkisiz kullanıma karşı emniyete alın. Dikkat Yaralanma ve hasar tehlikesi! Taşıma sıra- sında cihazın ağırlığına dikkat edin. Süpürme borusunu taban memesiyle birlikte tutucudan alın. Taşımak için, ci- hazı taşıma kolundan ve süpürme boru- sundan tutun. Yüklemek için, cihazı ş asiden ve itme kolundan tutun. Uzun mesafelerde taşımak için itme ko- lunu geriye doğru kendinize çekin. Araçlarda taşıma sırasında, cihazı ge- çerli yönetmeliklere göre kaymaya ve devrilmeye karşı emniyete alın. Dikkat Yaralanma ve hasar tehlikesi! Depolama sırasında cihazın ağırlığına dikkat edin. Bu cihaz sadece iç mekanlarda depolan- malıdır. Tehlike Cihazdaki tüm çalışmalardan önce cihazı kapatın ve elektrik fişini çekin. Filtre kapağını açın. Yassı katlama filtresini değiştirin. Filtre kapağını kapatın; duyulur bir şe- kilde kilitlenmelidir. Park frenlerini kilitleyin. Şekil Oturtma mekanizmasının kolunu yukarı çekin. Haznenin kilidi açılır ve hazne in- dirilir. Şekil Hazneyi tutamaktan tutarak dışarı çe- kin. Şekil Boşaltma torbasını yukarı kaldırın. Tasfiye torbasını kapatma şeritleriyle sızdırmaz şekilde kapatı

Boşaltma torbasını çıkartın. Boşaltma torbasını yasal düzenlemele- re göre tasfiye edin. Şekil Yeni tasfiye kolunu, kol depo duvarı ve depo tabanına sıkıca dayanacak şekil- de yerleştirin. Boşaltma torbasını haznenin üzerine geçirin. Tasfiye torbasının haznedeki asma kulakları üzerine geçirilmemesine dikkat edin. Hazneyi yerine yerleştirin ve oturtma mekanizmasının koluyla kilitleyin. Her çalışmadan sonra Kabı boşaltınız Cihazın temizlenmesi Cihazın saklanması Taşıma Depolama Koruma ve Bakım Yassı katlama filtresinin değiştirilmesi Boşaltma torbasının değiştirilmesi 95TR– 5 몇 Uyarı Ezilme tehlikesi! Kilitleme sıra- sında elinizi kesinlikle kir hazne- si ve ara halka arasında tutmayın ya da kaldırma meka- nizmasına yaklaştırmayın. Oturtma meka- nizmasının koluna iki elinizle basarak hazneyi kilitleyin. Emme kafasının kilidini açın ve kafayı çıkartın. Elektrotları ve elektrotların arasını bir fırçayla temizleyin. Elektrot uzatmalarını bir fırçayla temiz- leyin. Emme kafasını yerleştirin ve kilitleyin. Tehlike Cihazdaki tüm çalışmalardan önce cihazı kapatın ve elektrik fişini çekin. Akım beslemesinin prizini ve sigortasını kontrol edin. Cihazın elektrik kablosunu, elektrik fişi- ni, elektrotlarını ve ve elektrot uzatma- larını kontrol edin. Cihazı açın. Kabı boşaltın. Cihazı kapatın ve 5 saniye bekleyin, 5 saniye sonra tekrar çalıştırın. Elektrotları ve elektrotların arasını bir fırçayla temizleyin. Elektrot uzatmalarını bir fırçayla temiz- leyin. Vakum memesi, vakum borusu, vakum hortumu ya da yassı katlama filtresinde- ki tıkanmaları giderin. Dolu boşaltma torbas ını (özel aksesu- ar) değiştirin. Filtre kapağını doğru şekilde kilitleyin. Yassı katlama filtresini değiştirin. Yassı katlama filtresinin montaj konu- munun doğru olup olmadığını kontrol edin. Yassı katlama filtresini değiştirin. Elektrotları ve elektrotların arasını bir fırçayla temizleyin. Elektrot uzatmalarını bir fırçayla temiz- leyin. Elektrik iletmeyen sıvılarda doluluk se- viyesini sürekli olarak kontrol edin. Vakum hortumu bağlı değil. Müşteri hizmetlerine haber verin. Müşteri hizmetlerine haber verin. Elektrotlar ve elektrot uzatmalarının temizlenmesi Arızalarda yardım Emme türbini çalışmıyor Vakum türbini kapanıyor Hazne boşaldıktan sonra vakum türbini tekrar çalışmaya başlıyor Emme gücü dü Emme sırasında dışarı toz çıkıyor Kapatma otomatiği (sulu süpürme) tepki vermiyor Otomatik filtre temizleme çalışmıyor Otomatik filtre temizleme kapatılamıyor Otomatik filtre temizleme açılamıyor 96 TR– 6 Her ülkede yetkili distribütörümüz tarafın- dan verilmiş garanti şartları geçerlidir. Ga- ranti süresi içinde cihazınızda oluşan muhtemel hasarları, arızanın kaynağı üre- tim veya malzeme hatası olduğu sürece üc- retsiz olarak karşılıyoruz. Garanti hakkınızdan yararlanmanızı gerektiren bir durum olduğu zaman, ilgili faturanız ile bir- likte satıcınıza veya size en yakın yetkili servisimize başvurunuz. – Sadece üretici tarafından onaylanmış aksesuar ve yedek parçalar kullanılma- lıdır. Orijinal aksesuar ve orijinal yedek parçalar, cihazın güvenli ve arızasız bir biçimde çalışmasının güvencesidir. – En sık kullanılan yedek parça çeşitlerini kullanım kılavuzunun sonunda bulabilir- siniz. – Yedek parçalar hakkında diğer bilgileri, www.kaercher.com adresindeki Servis bölümünden alabilirsiniz. İşbu belge ile aşağıda tanımlanan makine- nin konsepti ve tasarımı ve tarafımızdan pi- yasaya sürülen modeliyle AB yönetmeliklerinin temel teşkil eden ilgili gü- venlik ve sağlık yükümlülüklerine uygun ol- duğunu bildiririz. Onayımız olmadan cihazda herhangi bir değişiklik yapılması durumunda bu beyan geçerliliğini yitirir. 5.957-701 İmzası bulunanlar, işletme yönetimi adına ve işletme yönetimi tarafından verilen veka- lete dayanarak işlem yapar. Dokümantasyon yetkilisi: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Faks: +49 7195 14-2212 Winnenden, 2010/07/14 Garanti Aksesuarlar ve yedek parçalar AB uygunluk bildirisi Ürün: Kuru ve yaş elektrikli süpür-

CEO Head of Approbation 97TR– 7 Teknik Bilgiler NT 55/2 Tact² Me I Şebeke gerilimi V 220-240 Frekans Hz 50/60 Maks. güç W 2760 Nominal güç W 2400 Kap içeriğil55 Sıvı doldurma miktarı l50 Hava miktarı (maks.) l/s 2x 74 Vakum (maks.) kPa (mbar) 25,4 (254) Koruma şekli -- IPX4 Koruma sınıfı -- I Süpürme hortumu bağlantısı (C-DN/C-ID) mm 40 Uzunluk x Genişlik x Yükseklik mm 710 x 570 x 1070 Tipik çalışma ağırlığı kg 43 Çevre sıcaklığı (maks.) °C +40 60335-2-69'a göre belirlenen değerler Ses basıncı seviyesi L

dB(A) 73 Güvensizlik K

dB(A) 1 El-kol titreşim değeri m/s

<2,5 Güvensizlik K m/s
