KULLANIM KILAVUZU PlasmaSync 50XP10 NEC

Önemli Güvenlik Talimatları......Türkçe-I

Önemli Bilgi......Türkçe-2

Güvenlik Tedbirleri ve Bakım......Türkçe-3

Önerilen Kullanım......Türkçe-4

Kurulum

İsteğe Bağlı Stantlar/Montajlar Türkiye-6

Montaj Yeri Türkiye-6

Tavana Montaj Türkiye-7

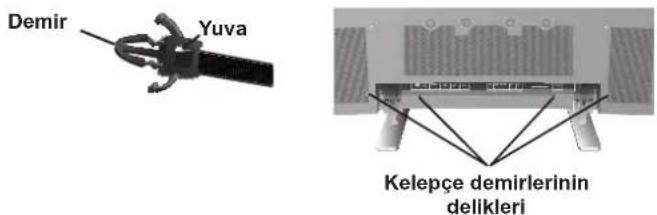

Bakım, Yönlendirme, Kablo Yönetimi Türkiye-7

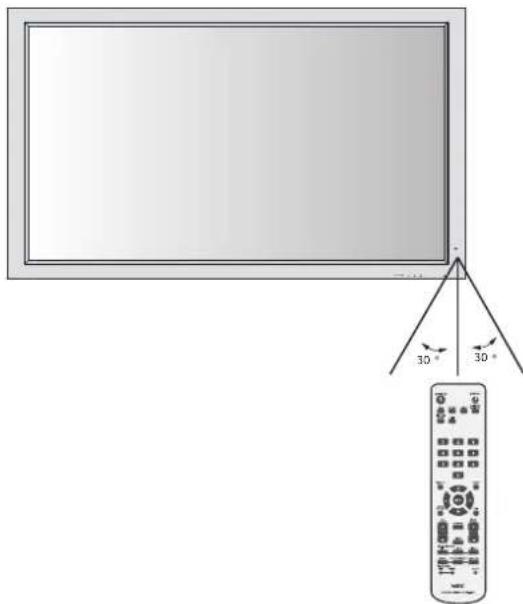

Uzaktan Kumanda Kullanımı Türkiye-8

Parç Adları ve İşlevleri

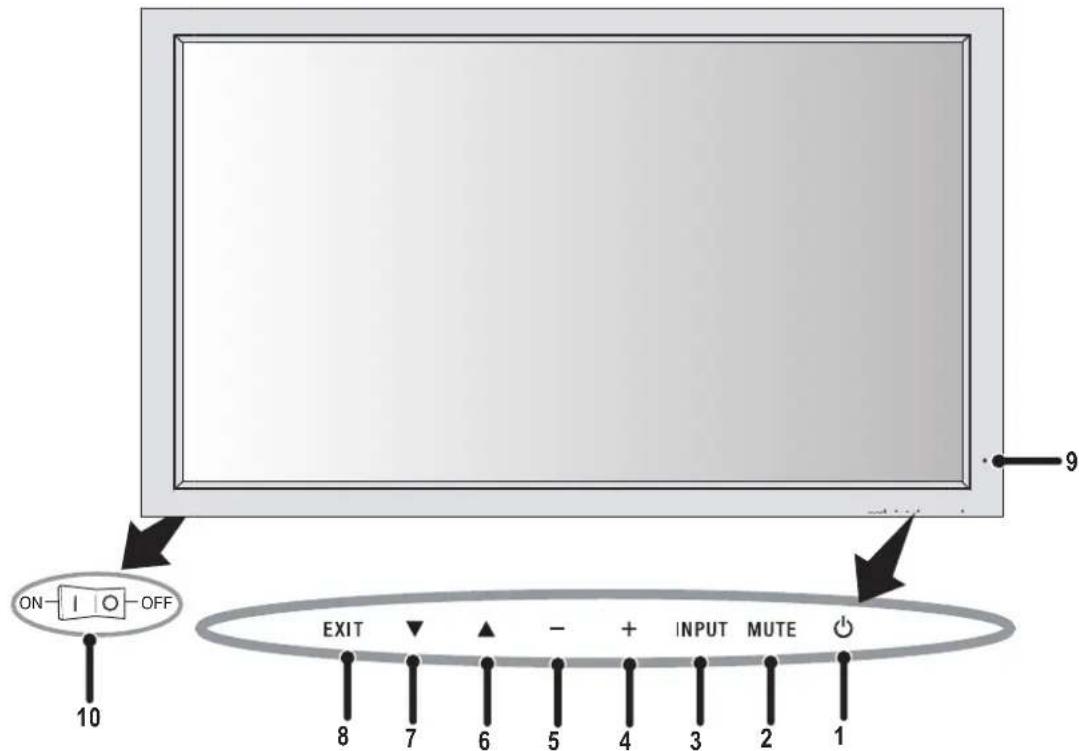

Kumanda Masası Türkiye-9

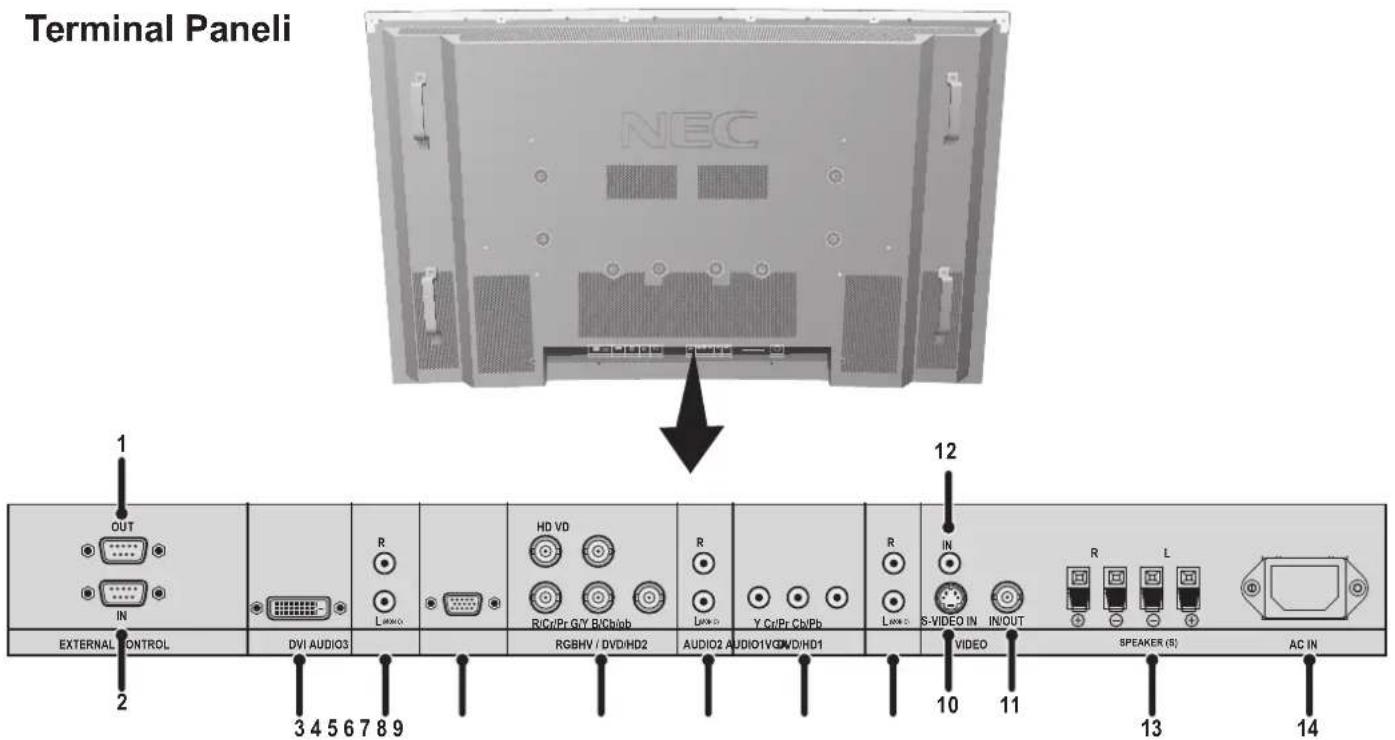

Terminal Paneli Türkiye-10

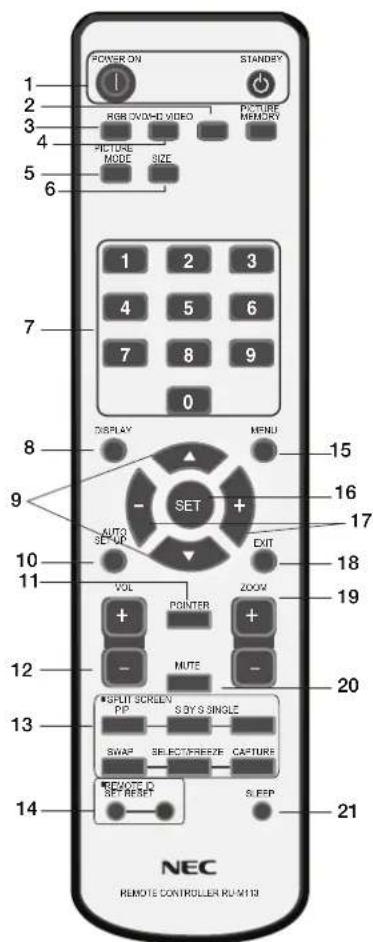

Uzaktan Kumanda Türkiye-11

Güç, Ekran, Dijital Yakınlaştırma, Noktalayıcı, Ana

Güç Anahtarı Kapağı Türkiye-12

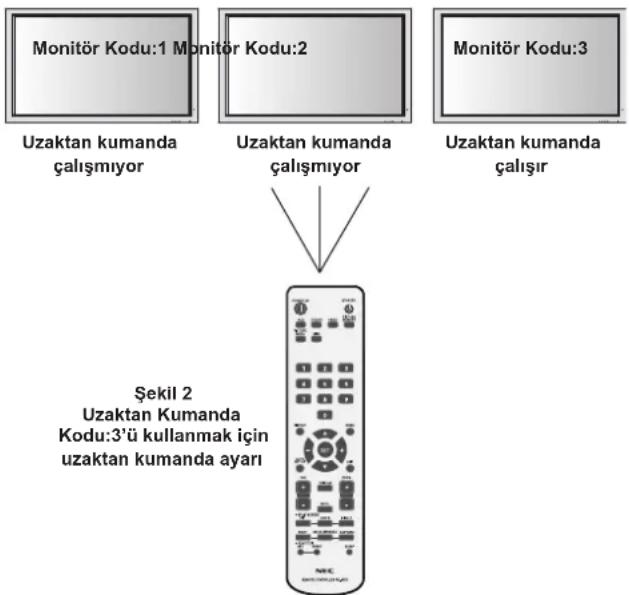

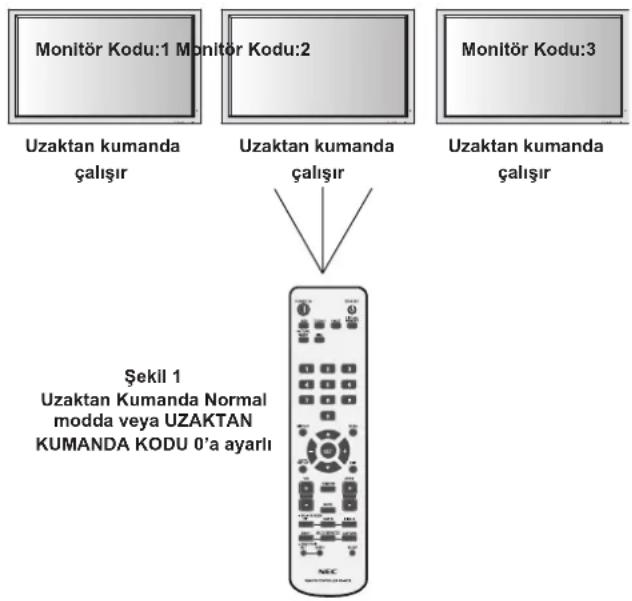

Uzaktan Kumanda Kodu Türkiye-13

Sorun giderme......Türkçe-14

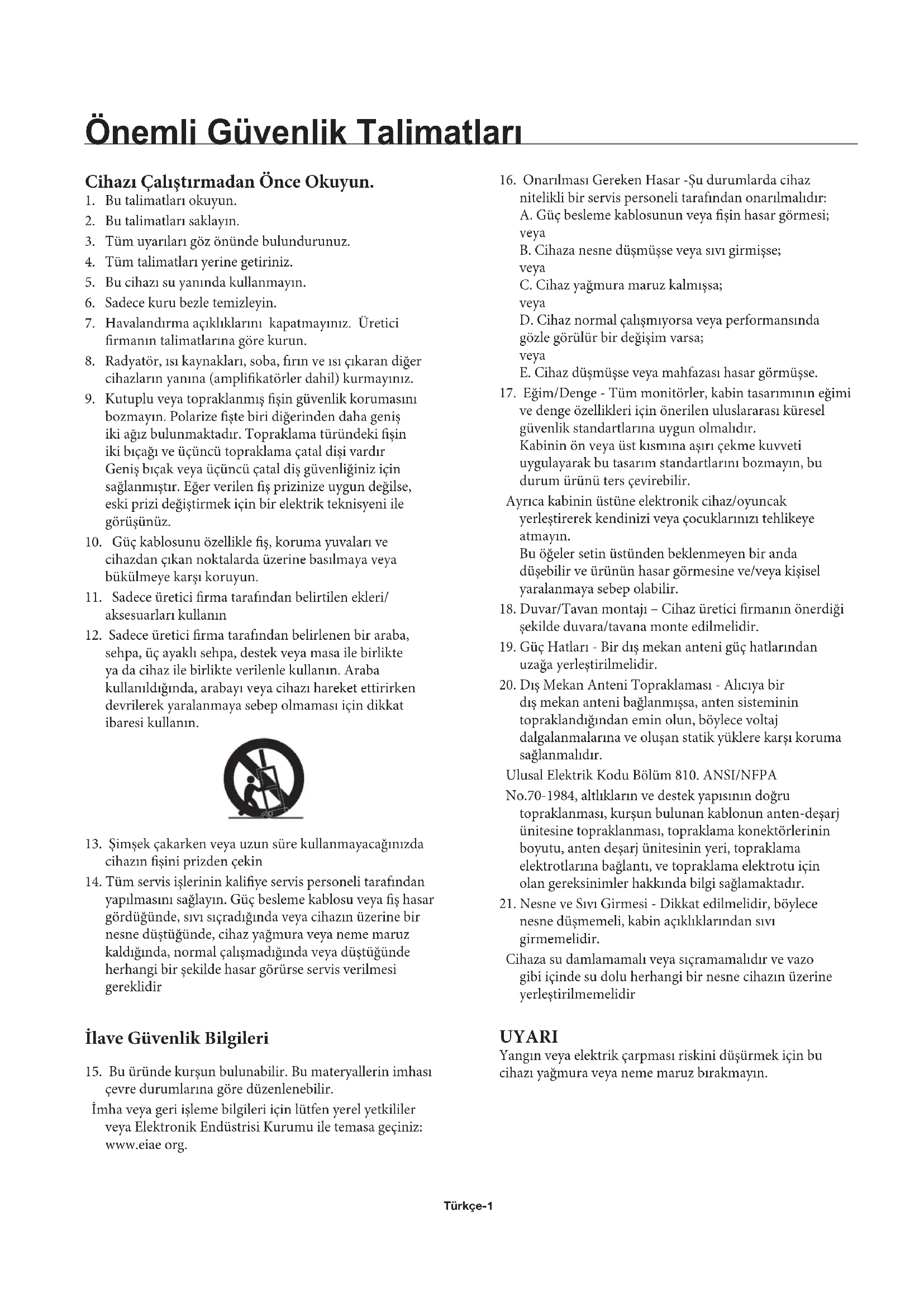

Cihazı Çalıştırmadan Önce Okuyun.

1. Bu talimatları okuyun.

2. Bu talimatları saklayın.

3. Tüm uyarıları göz önünde bulundurunuz.

4. Tüm talimatları yerine getiriniz.

5. Bu cihazı su yanında kullanmayın.

6. Sadece kuru bezle temizleyin.

7. Havalandırma açıklıklarını kapatmayınız. Üretici firmanın talimatlarına göre kurun.

8. Radyatör, 1sı kaynakları, soba, fırın ve 1sı çıkaran diğer cihazların yanına (amplifikatörler dahil) kurmayınız.

9. Kutuplu veya topraklanmış fisin güvenlik korumasını bozmayın. Polarize fişte biri diğerinden daha geniş iki ağız bulunmaktadır. Topraklama türündeki fisin iki bıçağı ve üçüncü topraklama çatal dişi vardır Geniş bıçak veya üçüncü çatal diş güvenliğiniz için sağlanmıştır. Eğer verilen fiş prizinize uygun değilse, eski prizi değiştirmek için bir elektrik teknisyeni ile görüşünüz.

10. Güç kablosunu özellikle fiş, koruma yuvaları ve cihazdan çıkan noktalarda üzerine basılmaya veya bükülmeye karşı koruyun.

11. Sadece üretici firma tarafından belirtilen ekleri/aksesuarları kullanın

12. Sadece üretici firma tarafından belirlenen bir araba, sehpə, üç ayaklı sehpə, destek veya masa ile birlikte ya da cihaz ile birlikte verilenle kullanın. Araba kullanıldığında, arabayı veya cihazı hareket ettirirken devrilerek yaralanmaya sebep olmaması için dikkat ibaresi kullanın.

1. Şimşek çakarken veya uzun süre kullanmayacağını zda cihazın fisiini prizden çekin

2. Tüm servis işlerinin kalifiye servis personeli tarafından yapılmasını sağlayın. Güç besleme kablosu veya fiş hasar gördüğünde, sıvı sıçradığında veya cihazın üzerine bir nesne düştüğünde, cihaz yağmura veya neme maruz kaldığında, normal çalışmadığında veya düştüğünde herhangi bir şekilde hasar görürse servis verilmesi gereklidir

İlave Güvenlik Bilgileri

1. Bu üründe kurşun bulunabilir. Bu materyallerin imhası çevre durumlarına göre düzenlenebilir.

İmha veya geri işleme bilgileri için lütfen yerel yetkililer veya Elektronik Endüstrisi Kurumu ile temasa geçiniz: www.eiae.org.

1. Onarılması Gereken Hasar -Şu durumlarda cihaz nitelikli bir servis personeli tarafından onarılmalıdır:

A. Güç besleme kablosunun veya fişin hasar görmesi; veya

B. Cihaza nesne düşmüşse veya sıvı girmişse; veya

C. Cihaz yağmura maruz kalmışsa; veya

D. Cihaz normal çalışmıyorsa veya performansında gözle görülür bir değişim varsa; veya

E. Cihaz düşmüşse veya mahfazası hasar görmüşse.

1. Eğitim/Denge - Tüm monitorler, kabin tasarımının eğimi ve denge özellikleri için önerilen uluslararası küresel güvenlik standartlarına uygun olmalıdır.

Kabinin ön veya üst kısmına aşırı çekme kuvveti uygulayarak bu tasarım standartlarını bozmayın, bu durum ürünü ters çevirebilir.

Ayrıca kabinin üstüne elektronik cihaz/oyuncak yerleştirerek kendinizi veya çocuklarınızı tehlikeye atmayın.

Bu öğeler setin üstünden beklenmeyen bir anda düşebilir ve ürünün hasar görmesine ve/veya kişisel yaralanmaya sebep olabilir.

1. Duvar/Tavan montajı – Cihaz üretici firmanın önerdiği şekilde duvara/tavana monte edilmelidir.

2. Güç Hatları - Bir dış mekan anteni güç hatlarından uzağa yerleştirilmelidir.

3. Dış Mekan Anteni Topraklaması - Aliciya bir dış mekan anteni bağlanmışsa, anten sisteminin topraklandığından emin olun, böylece voltaj dalgalanmalarına ve oluşan statik yüklere karşı koruma sağlanmalıdır.

Ulusal Elektrik Kodu Bölüm 810. ANSI/NFPA

No.70-1984, altıkların ve destek yapısının doğru topraklanması, kurşun bulunan kablonun anten-deşarj ünitesine topraklanması, topraklama konektörlerinin boyutu, anten deşarj ünitesinin yeri, topraklama elektrotlarına bağlantı, ve topraklama elektrotu için olan gereksinimler hakkında bilgi sağlamaktadır.

1. Nesne ve Sıvı Girmesi - Dikkat edilmelidir, böylece nesne düşmemeli, kabin açıklıklarından sıvı girmemelidir.

Cihaza su damlamamalı veya sıçramamalıdır ve vazo gibi içinde su dolu herhangi bir nesne cihazın üzerine yerleştirilmemelidir

UYARI

Yangın veya elektrik çarpması riskini düşürmek için bu cihazı yağmura veya neme maruz bırakmayın.

UYARI

YANGIN VEYA ELEKTRİK ÇARPMA TEHLİKESİNİ ÖNLEMEK İÇİN BU ÜNİTEYİ YAĞMURA VEYA NEME MARUZ BIRAKMAYIN. ÜÇLÜ DİŞLER TAM OLARAK TAKILINCAYA KADAR BU ÜNİTENİN POLARİZE FİŞİNİ UZATMA KABLOSUNUN YUVASI VEYA DİĞER PRİZLER İLE BİRLİKTE KULLANMAYIN UNLESS THE PRÖNGS CAN BE FULLY INSERTED.

KABİNİ AÇMAYIN, İÇ KISIMDA YÜKSEK VOLTAJLI PARÇALAR BULUNMAKTADIR. ONARIM İŞLEMİNİ NİTELİKLI SERVİS PERSONELİNE YAPTIRIN.

DIKKAT

DİKKAT:

ELEKTRİK ÇARPMASI RİSKİNİ AZALTMAK İÇİN, GÜÇ KABLOSUNUN DUVAR SOKETİNDEN ÇEKİLDİĞİNDEN EMİN OLUN. ÜNİTEDEKİ TÜM GÜCÜ BOŞALTMAK İÇİN LÜTFEN GÜÇ KABLOSUNU AC PRİZİNDEN ÇEKİN. KAPAGI (VEYA ARKASINI) ÇIKARMAYIN. İÇ KISIMDA KULLANICI TARAFINDAN ONARILABİLECEK BİR PARÇA YOKTUR. ONARIM İŞLEMİNİ NİTELİKLİ SERVİŞ PERSONELİNE YAPTIRIN.

Bu sendol ünite içindeki yalıtımsız voltajın elektrik çarpmasına sebep olmak için yeterli büyüklükte olabileceği

kullanıcıya gösterir. Dolayısıyla bu ünitenin içindeki herhangi bir parça ile herhangi bir şekilde temas kurmak tehlikelidir.

Bu sembol bu ünitenin çalışması ve bakımı ile ilgili belgelerin üniteye eklendiğini kullanıcıyı uyarır. Dolayısıyla herhangi bir sorunla karşılaşmamak için dikkatlice okunmalıdır.

UYARI: Lütfen bu ekran ile birlikte verilen güç kablosunu aşağıdaki tabloya göre kullanın. Güç kablosu bu cihaz ile birlikte verilmemişse, lütfen tedarikçi firma ile temasa geçiniz. Diğer tüm durumlar için lütfen güç prizinin AC voltajı ile eşleşen ve ülkenizin güvenlik standartlarına uygun güç kablosu kullanın.

Fiş Tipi	Kuzey Amerika	Avrupa Anakarası	İngiltere	Çince	Japonca
Fiş Şekli
Ülke	ABD/Kanada	AB (İngiltere hariç)	İngiltere	Çin	Japonya
Voltaj	120*	230	230	220	100

*PlasmaSync monitorü AC 125-240V güç beslemesi ile çalıştırırken kullanılan AC elektrik prizi güç besleme voltajı ile eşleşen bir güç besleme kablosu kullanın.

Kanada İletişim Beyanı Departmanı

DOC: B Sınıfı bu dijital aparat Kanada'daki Parazitlerin Sebep olduğu Ekipman Düzenlemelerinin tüm gereksinimlerini sağlamaktadır.

C-UL: C-UL İşareti bulunmaktadır ve CAN/CSA C22.2

No. 60950-1'e göre Kanada Güvenlik Düzenlemeleri ile uyumludur.

FCC Bilgisi

1. Ekli belirtilen kabloları P426Y0 (P42XP10), P506Y1 (P50XP10), veya P606Y2 (P60XP10) renkli monitörü ile birlikte kullanım, böylece radyo ve televizyon yayınları ile etkileşmesin.

(1) Lütfen verilen güç kablosunu veya dengi kullanarak FCC uyumunın sağlandığından emin olun.
(2) Lütfen korumalı video sinyal kablosu ile her iki tarafta demir bulunan 15-pimli mini D-SUB - 15-pimli mini D-SUB (dahil edilmemiştir) kullanın.

1. Bu ekipman FCC Yasalarının 15. kısmına uygun olarak test edilmiş ve B Sınıfı dijital cihaz sınırlarına uygun olduğu görülmüştür. Bu sınırlar mesken kurulumlarında zararlı parazitlenmelere karşı yeterli koruma sağlanması için tasarlanmıştır. Bu ekipman radyo frekansı enerjisi üretir, kullanır, bu enerjiyi saçabilir ve talimatlara uygun şekilde kurulmadığında ve kullanılmadığında, radyo iletişiminde zararlı parazitlenmelere sebep olabilir. Ancak özel bir kurulumda parazitlenme olacağını dair herhangi bir garanti bulunmamaktadır. Eğer bu ekipman radyo veya televizyon

alıcılarında zararlı parazitlenmeye sebep olursa, bu durum cihaz açıp kapatılarak saptanabilir, kullanıcıının aşağıdaki önlemlerden birini ya da birkaçını yapmak suretiyle parazitlenmeyi gidermeye çalışması tavsiye edilir:

• Alicı antenini yeniden yönlendirin veya yerini değiştirin.
• Ekipman ile alıcı arasındaki açıklığı artırın.
• Cihazı alıcının bağlandığı devreden farklı bir prize takın.
• Yardım için yetkili satıcıya ya da deneyimli bir radyo/TV teknisyenine danışın.

Gerekiyorsa, ilave öneriler için bayiye veya deneyimli bir radyo/televizyon teknisyenine başvurun. Kullanıcı Federal İletişim Komisyonu tarafından hazırlanan aşağıdaki broşürü faydalı bulabilir: "Radyo-TV Etkileşim Sorunlarımı Nasıl Belirler ve Çözersiniz." Bu broşür U.S. Government Printing Office, Washington, D.C., 20402, Stock No. 004-000-00345-4 adresinden elde edilebilir.

UYARI

Bu üründe üç telli topraklama (topraklanmış) fiş bulunmaktadır - üç (topraklamalı) pim bulunan bir fiştir. Bu fiş sadece topraklanmış türdeki elektrik prizleri için uygundur. Fişi prize takamıyorsanız, lisanslı bir teknisyen ile irtibata geçerek prizi doğru topraklanan bir priz ile değiştirin. Topraklama fişinin güvenlik özelliğini bozmayın.

Güvenlik Tedbirleri ve Bakım

OPTİMUM PERFORMANS ALMAK İÇİN MONİTÖRÜ AYARLARKEN VE KULLANIRKEN LÜTFEN AŞAĞIDAKİLERİ AKLINIZDA BULUNDURUN:

Plazma ekran paneli iyi resim parçalarından (hücreler) yapılmış olup bunların yüzde 99,99'undan fazlası aktif hücredir. Bazı hücreler ışık üetmeyebilir veya sürekli olarak açık kalabilir. Güvenilir çalışma için ve üniteyi hasarlara karşı korumak amacıyla dikkatlice okuyun ve aşağıdaki talimatları müşahade edin.

- MONİTÖRÜ AÇMAYIN. İç kısımda kullanıcı tarafından onarılabilecek parça bulunmamaktadır ve kapakların açılması veya çıkarılması riskli elektrik tehlikelerine veya diğer maruzlara maruz bırakabilir. Üretici firma bedensel yaralanma ile yetkili olmayan kişilerin arka kapağı açması veya onarım yapmaya çalışması durumunda oluşacak hasarlardan sorumluluk kabul etmemektedir. Tüm servis işlerinin kalifiye servis personeli tarafından yapılmasını sağlayın.

- Kabine herhangi bir sıvı dökmeyin veya monitörünüzü suya yakın yerlerde kullanmayın.

- Kabin yuvalarına herhangi bir nesne sokmayın, bunlar tehlikeli voltaj noktalarına dokunabilir, bu da tehlikeli veya ölümcül olabilir veya elektrik çarpmasına, yangına veya ekipmanın hasar görmesine sebep olabilir.

- Güç kablosunu eğmeyin, bükmeyin veya hasar vermeyin. Güç kablosunun üzerine herhangi bir ağır nesne yerleştirmeyin. Kablonun hasar görmesi elektrik çarpmasına veya yangına sebep olabilir.

- Bu ürünü eğimli veya dengede olamyan bir arabaya, standa veya masaya yerleştirmeyin, monitor düşerek monitorün ciddi şekilde hasar görmesine sebep olabilir.

- Hareketli bir araçta kullanmayın, ünite düşebilir, ters tönebilir ve yaralanmalara sebep olabilir.

- Güç kablosu konektörü sistemi güç beslemesinden ayırmanın en başta gelen yoludur. Monitör, kolay erişim için elektrik prizine yakın bir yere kurulmalıdır.

- Bu cihaz koruyucu topraklama bağlantısı ile birlikte ANA prize bağlanmalıdır. Monitöre ağır nesneler yerleştirmeyin ve monotörlü dış mekanlarda kullanmayın.

- Bu ünitenin polarize fişini üçlü dişler tam takılmadığı sürece uzatma kablosu veya prizler ile birlikte kullanmayın.

- Kullandığınız güç beslemesi kablosu onaylanmalı ve ülkenizin güvenlik standartları ile uyumlu olmalıdır. (H05VV-F 3G 1mm² türü Avrupa'da kullanılmalıdır)

- İngiltere'de BS onaylı güç kablosu kullanın, siyah (13A) sigortası bulunan fiş bu monitörde kullanmak için kurulmalıdır.

- Sadece 100 V ile 240 V 50 Hz/60 Hz AC güç beslemesi kullanın. 100 V to 240 V AC değerinin üstündeki voltajlarda sürekli olarak çalıştırılması ünitenin ömrünü kısaltacak ve hatta yangın tehlikesine sebep olacaktır.

- Elektrik fırtınaları sırasında veya ünitenin uzun süre kullanılamayacağı durumlarda güç kablosunu fişten çekin.

• Monitörü yüksek sıcaklıkta, nemde, tozda veya yağlı yerlerde kullanmayın.
• Monitörün havalandırmalarını kapatmayın.
• Plazma havalandırma alanlarını yumuşak fırça emzik aparatı bulunan elektrik süpürgesi ile temizleyin.
• Doğru havalandırma sağlandığından emin olmak için havalandırma alanları her ay temizlenmelidir. Plazma monitörünün bulunduğu ortama bağlı olarak daha fazla temizlik yapılması gerekebilir.
• Monitör çevresinde yeterli havalandırma sağlayın, böylece ısı kolaylıkla dağılmalıdır. Havalandırma açıklıklarını engellemeyin veya monitörü bir radyatör veya diğer ısı kaynakları yakınına yerleştirmeyin. Monitörün üstüne herhangi birşey yerleştirmeyin.
• Taşırken dikkatli olun. Taşırken kullanmak için ambalaj malzemelerini saklayın.
• Tüm fosfor bazlı ekranlarda görüldüğü üzere (örn CRT monitorörü) ışık çıkışı Plazma Ekran Panelinin ömründen zamanla azalacaktır.
• Sülfürlenmeden kaçınmak için üniteyi hamam gibi yerlerin soyunma odalarında bulundurmamanız önemle tavsiye olunur.

DİKKAT

Bu ürünü prizden derhal çekerek çıkarın ve aşağıdaki durumlarda tamir işlemlerini nitelikli servis personeline yönlendirin:

• Güç besleme kablosu veya fiş hasar gördüğünde.
• Sıvı damlamışsa veya nesneler monitöre düşmüşse.
• Monitör yağmura veya suya maruz kaldığında.
• Monitör düşmüşse veya kabin hasar görmüşse.
• Çalıştırma talimatlarını yerine getirdiğinizde monitor normal çalışmazsa.

DİKKAT

MONİTÖRÜN DOĞRU YERLEŞTİRİLMESİ VE AYARLANMASI GÖZ, OMUZ VE BOYUN YORGUNLUĞUNU DÜŞÜREBİLİR. MONİTÖRÜ YERLEŞTİRİKEN AŞAĞIDAKİLERİ KONTROL EDİN:

• Optimum performans için ısınması amacıyla 20 dakika bekleyin.
• Nesneye en az 5 ft uzaktan odaklanarak düzenli olarak gözlerinizi dinlendirin. Sık sık göz kırpın.
• Monitörü ve diğer ışık kaynaklarını 90 derece açı yapacak şekilde yerleştirerek parlama ve yansımayı en aza indirin.
• Monitör yüzeyini tüy bırakmayan, aşındırmayan bir bez kullanarak temizleyin. Herhangi bir temizlik solüsyonu veya cam temizleyici kullanmayın.
• Okunabilirliği artırmak için monitörün parlaklığını ve kontrast kontrolerini ayarlayın.
• Gözlerinizi düzenli olarak kontrol ettirin.

Ergonomi

Ergonomiden en iyi şekilde faydalanmak için aşağıdakileri öneririz:

• Standart sinyaller ile birlikte önceden ayarlı Boyut ve Pozisyon kumandalarını kullanın.
• Önceden Ayarlı Renk Ayarını kullanın.
• Koyu zeminde birincil mavi rengi kullanmayın, çünkü bu rengi görmek zordur ve yetersiz kontrast nedeniyle gözlerde yorgunluğa sebep olabilir.
• Bu cihaz BildscharbV'ye göre görüntü iş istasyonunda kullanılması için değildir.

Sağlıklı bir çalışma ortamı oluşturmak için daha ayrıntılı bilgi almak üzere aşağıdaki belgelere bakınız:

• Panel kirlendiğinde veya tozlandığında yumuşak bir bez ile hafifçe silin.
• Paneli aşındırıcı materyal ile sürtmeyin.
• Yüzeye basınç uygulamayın.
• OA temizleyicisi kullanmayın. OA temizleyicisi bozulmaya veya yüzey renginin atmasına sebep olacaktır.

Kabinin Temizlenmesi

• Güç beslemesini fişten çekin.
• Kabini yumuşak bir bez ile hafifçe silin.
• Kabini temizlemek için, bezi nötr deterjan ve su ile ıslatın, kabini silin ve ardından kuru bir bez ile kurulayın.

NOT: Kabinin yüzeyi birçok plastikten oluşmuştur. Benzen incelticisi, alkalin deterjan, alkalik sistemli deterjan, cam temizleyicisi, macun, parlatıcı temizleyici, sabun tozu veya haşere ilacı ile TEMİZLEMEYİN. Kauçuk veya vinil kabin ile uzun süre temas etmemelidir. Bu tür sıvılar ve materyaller boyanın atmasına, çatlamasına veya soyulmasına sebep olabilir.

HAVALANDIRMA DELİKLERİNİN TEMİZLENMESİ

• Plazma havalandırma alanlarını yumuşak fırça emzik aparatı bulunan elektrik süpürgesi ile temizleyin.
• Doğru havalandırma sağlandığından emin olmak için havalandırma alanları her ay temizlenmelidir. Plazma monitörünün bulunduğu ortama bağlı olarak daha fazla temizlik yapılması gerekebilir.

Görüntü donmasını ortadan kaldırmak veya minimum düzeye indirgemek için:

Tüm fosfor-bazlı monitör cihazları ve diğer tüm gaz plazma moitörlerinde olduğu gibi, plazma monitörler belirli şartlar altında görüntü donmasına maruz kalabilir. Uzun bir zaman süresi boyunca statik bir görüntünün sürekli bir şekilde görüntülenmesi gibi belli bazı çalışma koşullarında, eğer gerekli önlemler alınmazsa görüntü donması durumu ortaya çıkabilir. Bu plazma monitöre yapmış olduğunu yatırımı muhafaza edebilmek için, görüntü donması oluşmasını minimum düzeye indirgemek üzere belirtilen aşağıdaki talimatları ve tavsiyeleri uygulayınız:

• Bir bilgisayar giriş kaynağı ile kullanım esnasında her zaman bilgisayarınızın ekran koruyucu işlevini etkin hale getiriniz veya kullanınız.
• Mümkün olan her esnada hareketli bir görüntü ekrana getiriniz.
• Menü ekranının konumunu zamandan zamana değiştiriniz.
• Kullanmaya son verdiğinizde her zaman monitorü kapatınız.

Uzun süreli kullanımlarda görüntü donması oluşumunu azaltmak için:

• Görüntü okunabilirliğini bozmadan Parlaklık ve Kontrast seviyelerini mümkün olduğunca düşürünüz.
• Ekrana pek çok renk ve renk derecelendirmesi (örneğin fotoğraf bazlı veya foto-realist görüntüler) içeren bir görüntü getiriniz.
• Aydınlık ve karanlık alanlar arasındaki minimum kontrastla görüntü içeriği oluşturunuz. Mümkün olduğu kadar tamamlayıcı ve pastel renkler kullanınız.
• Az renk içeren veya renkler arasında ayrı, keskin bir biçimde tanımlanmış sınırlar içeren görüntülerden kaçınınız.

Plazma monitor sürüş sesi

• Plazma monitörün paneli aşırı ince piksellerden oluşur ve bu pikseller alınan video sinyallerine göre ışık yayar. Bu ilke, Plazma monitörden gelen bir vizılıty veya elektrikli parazit duymanıza neden olabilir.
  Ayrıca soğutma fanı motorundaki dönme hızının, Plazma monitörünün ortam ısısı yüksek olduğu zaman artacağını not ediniz. Bu esnada motorun sesini duyabilirsiniz.

NOT: Aşağıdaki unsurlar garanti tarafından kapsamamaktadır.

• Görüntü donması
• Panelin ürettiği ses. Örnekler: Fan motoru ve elektrikli parazitler şebeke vizıltısı /cam panel vizıltısı.

ÇALIŞMA ORTAMI

Çalışma ortam ısısı ve nemliliği: 0 °C ila +40 °C (+32 °F ila +104 °F); %80'den daha az RH (soğutma boşlukları bloke değil) Bu birimi az havalandırılan bir yere veya yüksek nemliliğe ya da direkt güneş ışığına (veya güçlü yapay ışığa) maruz kalan yerlere yerleştirmeyiniz

UYARI

Elektronik Bilgisayar/Veri İşleme Cihazı Koruma Standardı ANSI/NFPA 75 dahilinde tanımlanan bir bilgisayar odasında kullanım için değildir.

NOT: Lütfen korumalı video sinyal kablosu ile her iki tarafta demir bulunan 15-pimli mini D-SUB - 15-pimli mini D-SUB (dahil edilmemiştir) kullanın.

İsteğe Bağlı Stand/Montaj Kullanımı

İsteğe bağlı bir stand veya montaj aparatı kurulabilir.

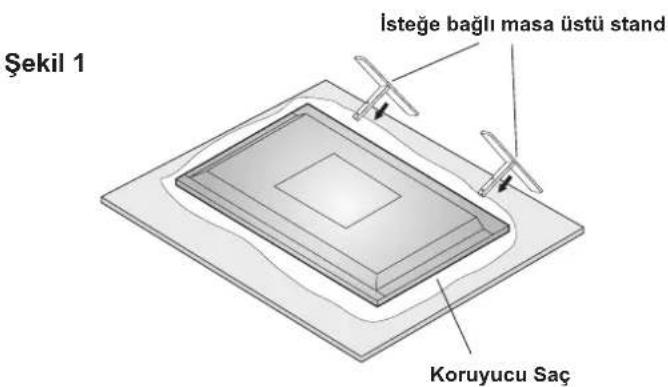

Ünite aşağıya bakarken stand veya montaj aparatı kurulacaksa (Şekil 1), ekrana zarar vermemek için koruyucu kılıfı (ünitenin sarıldığı köpük kılıf) ünitenin altına serdigitalizden emin olun.

Bu ünite bir stand veya montaj aparatı ile birlikte kullanılmalıdır. Bu ünite ilave destek olmadan kullanılmak üzere tasarlanmıştır.

• Doğru Kurulum ve Montaj için eğitimli, yetkili bayi ile çalışılması önerilir.
• Doğru montaj prosedürlerinin yerine getirilmemesi üniteye veya monte eden kişiye zarar verebilir.
• Ürün garantisi yanlış kurulum sonucu oluşan hasarları kapsamamaktadır.

UYARI:

• Kurmak için stand veya montaj aparatı ile birlikte verilen talimatları yerine getirin. Sadece üretici firma tarafından önerilen aygıtları kullanın.
• Yüzeyde iken ünitenin ağırlığını destekleyebilecek stand veya montaj aparatını üniteye kurduğunuzdan emin olun, örneğin zemin veya sağlam bir masa.
• Kurulum için belirlenen tokaları kullanın.
• Ünitenin düşmesini veya yerinden oynamasını önlemek için gerekli adımları alın.

Montaj Yeri

Tavan ve duvar monitörü ve montaj aksesuarlarını desteklemesi için yeterince güçlü olmalıdır.

• Kapının üniteye çarpabileceği yerlere KURMAYIN.
• Ünitenin güçlü titreşim ve toza maruz kalacağı yerlere KURMAYIN.
• Binaya ana güç beslemesinin girdiği yerlere KURMAYIN.
• Kişilerin üniteye veya montaj aparatına kolaylıkla erişebileceği veya tutabileceği yerlere KURMAYIN.
• Duvar içi gibi kapalı veya örtülü bir alanda monte ederken, montitör ile doğru havalandırma duvarı arasında en az 50 mm (2 inç) boşluk bırakın (Şekil 2).

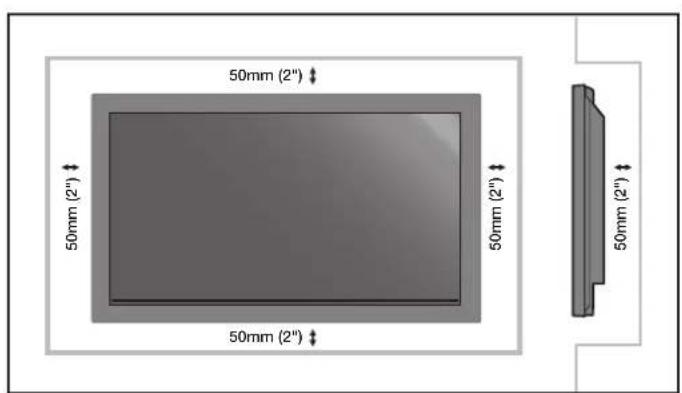

• Monitör çevresinde yeterli havalandırma sağlayın, böylece ısı üniteden ve montaj aparatından doğru şekilde dağılsın.

İsteğe bağlı masa üstü stand Şekil 1 Koruyucu Saç

Şekil 2

• Tavanın ünitenin ve montaj aparatının ağırlığını zaman içinde depremlere, beklenmeyen titreşimlere ve diğer harici kuvvetlere karşı desteklemesi için yeterince sağlam olduğundan emin olun.
• Ünitenin tavan içinde sağlam bir yapıya monte edildiğinden emin olun, örneğin destek kirişi. Monitörü civata, yaylı kilitleme pulları, pul ve somun kullanarak sabitleyin.
• Dahili destek yapısı bulunmayan alanlara monte ETMEYİN. Monte etmek için ahşap vida veya demi vidalar KULLANMAYIN. Üniteyi askılık veya benzeri yerlere monte ETMEYİN.

Bakım

• Montaj aparatında görülebilecek vida gevşemesi, boşluklar, bozulmalar veya diğer sorunları düzenli olarak kontrol edin. Sorun saptanırsa, lütfen onarım için nitelikli personele yönlendiriniz.
• Montaj yerlerini zaman içinde görülebilecek hasar veya yıpranmaya karşı düzenli olarak kontrol ettirin.

Duvara veya tavana monte ederken lütfen aşağıdaki kileri not ediniz

• NEC tarafından onaylanılanların dışındaki montaj aksesuarlarını kullanırken VESA ile uyumlu (FDMlv1) montaj yöntemleri ile uyumlu olmalıdır.
• NEC özellikle M8 boyutundaki vidaları kullanımızı önerir (16mm + braketinin kalınlığının uzunluğu). 16mm'den uzun olan vidaları kullanıyorsanız, deliğin derinliğini kontrol edin. (Önerilen Bağlama Kuvveti: 1125 - 1375N•cm)
  NEC Kuzey Amerika'da UL1678 standardı ile uyumlu olan ara yüzleri monte etmenizi önerir.

Ünite Montaj Braketi Vida 16mm Braket Kalınlığı

Vida uzunluğu deliğin derinliği (16mm) + montaj braketinin kalınlığına eşit olmalıdır.

Yönlendirme

Ekranı dikey pozisyonda kullanırken monitor saat yönünde çevrilmelidir, böylece sol taraf üst kısma gelir ve LED göstergesi altta yanar. Bu doğru havalandırma yapılmasına izin verir ve monitorün ömrünü uzatır. Yanlış havalandırma monitorün ömrünü kısaltabilir.

Ekranı dikey konumda kullanırken, lütfen Soğutma Fanını OPTION2 OSD menüsünde "AÇIK" konuma getirin.

Kabloları güvenilir şekilde yönetmek için sinyal ve ses kabloları ekranın arkasında olacak şekilde güç kablolarını bir arada turmak amacıyla verilen kablo lambalarını kullanın.

Kablo lambalarını takmak için:

1. Kablo lambalarını ekrana takın. Kelepçe demirini ekranın arkasındaki deliğe sokun. Ünitede 4 kablo kelepçesi ve 4 kelepçe deliği vardır.
2. Kablo kelepçesi ekranda konumlandırıldıktan sonra, uç kısmı kabloların çevresine sarın. Kelepçenin ucunu demirin yanındaki yuvaya yerleştirin. Kablolar tam oturuncaya kadar çekin.
   Kelepçelerin yerinde kalacak şekilde tasarlanmıştır. Yerine oturduğunda hareket etmesi zordur.
3. Kablolar kelepçenin sağına veya soluna yönlendirilebilir. Kabloları uzunlukları ile birlikte sabitlemek için boncuklu bantları kullanın. Kabloların tam desteklendiğinden emin olun.

Kabloları sökmek için:

Kelepçe kullanarak kelepçeyi 90 derece çevirin ve dışarı çekin. Kelepçenin zaman içinde zayıflaması mümkündür ve çıkarılması kelepçeye zarar verebilir.

Demir Yuva Kelepçe demirlerinin delikleri

Kapalı Kelepçe

Uzaktan Kumanda Kullanımı:

Uzaktan kumanda pillerini takın.

Uzaktan kumanda AA pil ile çalıştırılır. Pilleri takmak veya değiştirmek için:

A. Kapağı açmak üzere basın ve kaydırın.
B. Pilleri kapağın içindeki (+) ve (-) göstergelerine göre hizalayın.
C. Kapağı yerleştirin.

UYARI: Pillerin yanlış kullanılması akıntı veya yanmaya sebep olabilir. NEC pili aşağıdaki gibi kullanmanızı önerir:

• "AA" boyutundaki pilleri her pilin üzerindeki (+) ve (-) işaretleri pil yuvasındaki (+) ve (-) işaretleri ile eşleşecek şekilde yerleştirin.
• Pil markalarını karıştırmayın.
• Yeni ve eski pilleri veya farklı pil markalarını karıştırmayın. Bu durum pil ömrünü kısaltabilir veya pillerin sıvı sızıntısına sebep olabilir.
• Pil asidinin pil yuvasına sızmasını önlemek için ölü pilleri derhal çıkarın.
• Açıktaki pil asidine dokunmayın, cildinizi yaralayabilir.
• Uzaktan kumandayı düşürmeyin veya yanlış kullanmayın.
• Uzaktan kumandayı ıslatmayın. Uzaktan kumanda ıslanırsa, derhal silerek kurulayın.
• Aşırı ısı ve nemden kaçının.
• Pilleri ateşe atmayın.
• Kullanılan pilleri atarken ülkenizde/bölgenizde geçerli olan hükümet düzenlemelerini veya kamusal çevre kurallarını yerine getirin.
• Değiştirirken sadece geleneksel yeniden şarj edilemeyen alkalin veya manganez pilleri kullanın.
• Piller yanlış yerleştirilirse patlama tehlikesi vardır.

Uzaktan Kumandanın Çalışma Aralığı

Düğmelere basarken uzaktan kumandanın üst kısmını monitörün uzaktan sensörüne yönlendirin. Uzaktan kumanda Plazma monitörün uzaktan kumanda sensöründen en fazla 7 m/23 ft uzaklıktan monitörün ön kısmından kullanılabilir. Uzaktan kumandayı kullanmak için maksimum yatay ve dikey açı 3,5 m/11,5 ft mesafe dahilinde 30 derecedir.

İKAZ

Plazma monitörün uzaktan kumanda sensörüne direkt güneş ışığı veya güçlü ışık vurduğunda ya da sensörün yolunu bir nesne kapattığında uzaktan kumanda çalışmayabilir.

Uzaktan Kumandanın Kullanılması

Pilleri takmak haricinde uzaktan kumandayı açmayın.

Uzaktan kumandaya su veya diğer sıvıların sıçramasına izin vermeyin. Uzaktan kumanda ıslanırsa, derhal silerek kurulayın.

Isiya ve buhara maruz bırakmayın.

NOT: Uzaktan kumandayı uzun süre kullanmayı amaçlamıyorsanız, pilleri çıkarın.

30° 30°

Parç Adları ve İşlevleri

Kumanda Masasi

ON- I O- OFF 10 EXIT 8 7 6 5 4 3 2 1 INPUT MUTE 9

1) GÜÇ Gücü açmak/beklemeye almak.

2) SESSİZ Ses kapatma özelliğini AÇAR/KAPATIR.

3) GİRİŞ Giriş kaynakları arasında geçiş yapar. OSD menüsünde SET düğmesi olarak çalışır.

4) ARTI (+) OSD menüsündeki ayar ayarlamasını artırır.

5) EKSİ (-) OSD menüsünde ayar ayarlamasını azaltır.

6) YUKARI (▲ OSD kapalı iken ses düzeyini artırır. OSD menüsünde hangi ayarın ayarlanacağını seçmek için alanı yukarı taşır.

7) AŞAĞI (▼ OSD kapalı iken ses düzeyini azaltır. OSD menüsünde hangi ayarın ayarlanacağını seçmek için aşağı taşır.

8) ÇIKİŞ OSD menüsü kapalı iken OSD menüsünü etkinleştirir. Gösterilen mevcut menüden OSD'deki önceki menüye gider.

9) Uzaktan kumanda sensörü ve Güç göstergesi Kablosuz uzaktan kumandayı kulanırken sinyal alır. Monitör etkinleştirildiğinde yeşil yanar. Monitör bekleme modunda iken kırmızı yanar. Monitör GÜÇ TASARRUFU modunda iken Kehribar renginde yanar.

Kırmızı yanıp sönen Güç göstergesi monitörün bir arıza saptadığı anlamına gelmektedir. Arıza durumunda nitelikli personel ile temasa geçiniz.

10) Ana Güç Anahtarı Ana gücü açmak/kapamak için tahteravalli anahtarı.

Mod Durum	gösterge ışığı
Güç açma Yeşil
Bekleme Kırmızı
Güç tasarrufu Kehribar
Tanılama (Saptama arızası)	Kırmızı yanıp sönme

NOT: GÜÇ düğmesi ekranı tamamen kapatmaz. Ekranı tamamen kapatmak için Ana Güç Anahtarını kullanın.

Parç Adları ve İşlevleri

Terminal Paneli 1 OUT IN EXTERNAL CONTROL 2 DVI AUDIO3 R L HD VD R/Cr/Pr G/Y B/Cblab RGBHV / DVD/HD2 AUDIO2 AUDIO1V/DVD/HD1 R L Y Cr/Pr Cbl/Pb R S-VIDEO IN IN/OUT 12 IN 10 VIDEO 11 R L SPEAKER (S) 13 AC IN 14

1) HARİCİ DIŞ KUMANDA (D-Sub 9 pim)

RS-232C çıkışıını ikinci monitöre bağlar.

2) HARİCİ KUMANDA (D-Sub 9 pim)

RS-232C işlevlerini kontrol etmek için RS-232C girişini PC gibi harici bir cihaza bağlar.

3) DVI

Dijital RGB sinyallerini dijital RGB çıkışına sahip olan bir bilgisayardan veya HDTV aygıtından alın.

4) SES3

Ses sinyalini bilgisayar, VCR veya DVD çalar gibi bir harici cihazdan alın.

5) VGA (Mini D-Sub 15 pim)

Analog bilgisayar girili veya çıkışı. Doğru çalışması için SEÇENEK1 OSD menüsünden "D-SUB GİRİŞ"ni seçin.

6) RGBHV/DVD/HD2

RGBHV: RGB sinyallerini RGB cihazından alın. Bir Senk Açık-Yeşil sinyali G konektörü kullanılarak bağlanabilir.

DVD/HD2: DVD çalar veya ayar üstü kutu gibi bir cihazı bağlar.

Bu giril RGB veya komponent kaynağı ile birlikte kullanılabilir. Doğru çalışması için SEÇENEK1 OSD menüsünde “BNC GİRİŞ” ni seçin.

7) SES2

Ses sinyalini bilgisayar, VCR veya DVD çalar gibi bir harici cihazdan alın.

8) DVD/HD1

DVD çalar veya ayar üstü kutu gibi bir cihazı bağlar.

9) SES1

Ses sinyalini bilgisayar, VCR veya DVD çalar gibi bir harici cihazdan alın.

10) S-VIDEO girişi

S-video girişi.

11) VIDEO1

Kompozit video girişi veya çıkışı.

12) VIDEO2

Kompozit video girişi.

13) HARİCİ HOPARLÖR (Sl ve Sğ) konektör

İsteğe bağlı hoparlörleri bağlar. Ses sinyalini SES 1, 2 ve 3'ten harici hoparlörlere çıkarır. NOT: Hoparlör Terminali 8W + 8W (8 ohm) içindir.

14) AC IN

Verilen güç kablosu ile bağlar.

Bilgi:

Y/Cb/Cr bağlantıları için DVD/HD1 veya DVD/HD2 terminallerini kullanın.

SCART bağlantıları için bağlanacak 3 yol vardır:

SKART1: R/G/B'yi DVD/HD2 terminallerine bağlar ve kompozit senk'i HD terminaline bağlar.

SKART2: R/G/B'yi DVD/HD2 terminallerine bağlar ve kompozit senk'i VIDEO1 terminaline bağlar.

SKART3: R/G/B + kompozit senk.'i VGA terminaline bağlar.

Parça Adları ve İşlevleri - devamı

Uzaktan Kumanda İşlevleri

POWER ON STANDY RGB CIVON-E VIDEO PICTURE MEMORY MODE SIZE 1 2 3 4 5 6 7 8 9 0 DISPLAY MENU SET EXIT AUTO SE UP VOL POINTER ZOOM + MUTE - 15 16 17 18 19 10 11 12 13 14 •SPLIT SCREEN PP S BY S SINGLE SWAP SELECT/FREEZE CAPTURE •REMOTE Q SET RESET S REEP NEC REMOTE CONTROLLER RUNM13

1) POWER ON/STANDBY

Gücü açmak/beklemeye almak. *Ekrandaki Güç Göstergesi yanmıyorsa, bu durumda hiçbir kontrol çalışmayacaktır.

2) VIDEO

Giriş sinyallerini VIDEO kaynağına kaydırır.

3) RGB

Giriş sinyallerini RGB kaynağına kaydırır.

4) DVD/HD

Giriş sinyallerini DVD/HD kaynağına kaydırır.

5) PICTURE MODE

Resim Modunu seçer: [STANDARD], [PARLAK], [SİNEMA1], [SİNEMA2], [ORJİNAL]. STANDART: aydınlık bir odada görüntülemek içindir PARLAK: STANDART'tan daha parlak resim SİNEMA1, 2: Karanlık bir odada görüntülemek içindir, filmler için iyidir ORJİNAL: fabrika varsayılan ayarları

6) SIZE

Görüntünün en/boy oranını ayarlar.

7) KEYPAD UZAKTAN KOD'u ayarlar.

8) DISPLAY Bilgi OSD'sini açar/kapatır.

9) ▲ ▼ Seçimi yukarı veya aşağı kaydırır

10) AUTO SETUP İNCE RESİM, RESIM AYARI ve KONUM ayarlarını kendiliğinden ayarlar. (Sadece analog RGB sinyal girişi)

11) POINTER Noktalayıcıyı açar/kapatır.

12) VOLUME Ses düzeyini artırır/azaltır.

13) SPLIT SCREEN PIP: Resim İçinde Resim modu. S BY S: Yan Yana modu. SINGLE (TEKLİ): Normal moda geri döndürür. SWAP (KAYDIR): Bölünen Ekran görüntülerini kaydırır. QUICK SWAP işlevi (Bkz. OSD Seçenek 4) AÇIK iken, SWAP kullanılarak sinyal girişi değiştirilebilir (Tekli ekran modu). SELECT/FREEZE (SEÇİM/DONDUR): Ekranı bölme modunda iken hangi girişin etkin olduğunu seçer. RES.DONDURMA işlevi (Bkz. OSD Seçenek 4) çalışırken, SELECT/FREEZE (SEÇİM/DONDUR) kullanılarak alt ekranda hareketsiz resimler gösterilebilir. CAPTURE (YAKALA): Hareketsiz resmi yakalar.

14) REMOTE ID UZAKTAN KOD işlevini etkinleştirir.

15) MENU Menü modunu AÇAR/KAPATIR.

16) SET Seçim yapar.

17) -, + Ayar miktarını artırır veya azaltır.

18) EXIT Önceki menüye döner.

19) ZOOM Resmi büyütür veya küçültür.

20) MUTE Ses çıkışıını kapatır.

NOT: İlgili açıklama bulunmayan herhangi bir düğme Plazmassenk ekranı ile çalışmayacaktır.

Parça Adları ve İşlevleri - devamı

GÜÇ

Üniteyi AÇMAK ve KAPATMAK için:

1. Güç kablosunu AC prizine takın.
2. (Ünitedeki) Güç düğmesine basın.
   Monitörün AÇIK/BEKLEME göstergesi kırmızı yanar ve ünite BEKLEME moduna geçer.
3. Uzaktan kumandanın üzerindeki GÜÇ AÇMA düğmesine basın Ünite etkinleştirildiğinde AÇIK/BEKLEME gösteresi yeşil yanacaktır.
4. Monitörü kapatmak için BEKLEME düğmesine (uzaktan kumandadaki) veya Güç düğmesine (ünitedeki) basın.
5. Uzaktan kumandanın üzerindeki GÜÇ AÇMA düğmesine basın Ünite etkinleştirildiğinde AÇIK/BEKLEME gösteresi yeşil yanacaktır.
6. Monitörü kapatmak için BEKLEME düğmesine (uzaktan kumandadaki) veya Güç düğmesine (ünitedeki) basın.

EKRAN

Ekran ayarlarını kontrol etmek için uzaktan kumandadaki DISPALY(EKRAN) düğmesine basın. DISPALY(EKRAN) düğmesine her basisınızda Ekran değişecektir. Ekran bilgileri 3 saniye sonra kaybolacaktır.

DİJİTAL YAKINLAŞTIRMA

Dijital yakınlaştırma resim pozisyonunu değiştirebilir veya ekrandaki görüntü yübütebilir.

1. BÜYÜTEÇ işlevinin kapalı olduğundan emin olun. ZOOM düğmesine (+ veya -) basarak büyütme gözlüğünü gösterin.

ZOOM + düğmesine basarak görüntü büyütün.

ZOOM - düğmesine basarak görüntü yü küçültün.

YUKARI ve AŞAĞI veya ARTI ve EKSİ düğmelerine basarak resmi yeniden konumlandırın.

1. POINTER(NOKTALAYICI) düğmesine basarak noktalayıcıyı gizleyin.

NOKTALAYICI

Noktalayıcıyı kullanarak ekrandaki belirli bir noktayı gösterin.

YUKARI ve AŞAĞI veya ARTI ve EKSİ düğmelerine basarak Noktalayıcıyı yeniden konumlandırın.

Ana Güç Anahtarı Kapağı

Ana Güç Anahtarı için olan kapak Ekrana dahil edilmiştir. Bu kapağı kullanarak ünitenin yanlışlıkla kapatılması önlenir.

Kablo kapağındaki sekmeyi ekrandaki kare yuvaya yerleştirin.

Ardından verilen vidayı kullanarak kapağı ekrana sabitleyin.

110-OFFON

YUVA SEKME Ana Güç Anahtarı Kapağı

UZAKTAN KUMANDA KODU

Ekrana dahil edilen uzaktan kumanda kullanılarak UZAKTAN KUMANDA KODU modu olarak adlandırılan 26 ayrı monitör kontrol edilebilir. UZAKTAN KUMANDA KODU modu Monitör Kodu ile birlikte çalışır ve 26'ya kadar ayrı monitörün kontrol edilmesine olanak sağlar. Örneğin: Aynı alanda kullanılan birden çok monitör varsa, normal moddaki uzaktan kumanda Şekil 1'deki zamanla aynı anda her monitöre sinyal gönderir. Uzaktan kumandayı UZAKTAN KUMANDA KODU modunda kullanarak grup içinde sadece özel bir monitör çalıştırılabilecektir Şekil 2.

UZAKTAN KUMANDA KODUNU AYARLAMAK İÇİN:

Uzaktan kumandadaki UZAKTAN KOD AYARI düğmesine basılı tutarken TUŞ PEDI'ni kullanarak uzaktan kumanda ile kontrol edilen ekranın Monitör KODU'nu (1-26) girin. Ardından uzaktan kumanda kullanılarak bu özel Monitör Kodu numarasına sahip olan monitör çalıştırılabilir.

0 seçildiğinde veya uzaktan kumanda normal modda olduğunda tüm monitörler çalıştırılacaktır.

UZAKTAN KUMANDA KODU MODUNU KULLANMAK İÇİN

Kod Modu - Kod Modunu girmek için, UZAKTAN KOD AYARI düğmesine basın ve 2 saniye basılı tutun.

Normal Modu - Normal Moda dönmek için UZAKTAN KUMANDA KODU SIFIRLAMA düğmesine basın ve 2 saniye basılı tutun.

Bu özelliğin düzgün çalışması için ekrana bir Monitör Kodu numarası verilmelidir. Monitör Kodu numarası OSD'de SEÇENEK3 menüsü altında atanmaktadır (Bkz. sayfa 17).

Monitör ID'si "TÜM" olarak ayarlanırsa, monitör uzaktan kumanda ID'sinden bağımsız olarak uzaktan kumanda ile kontrol edilir.

Uzaktan Kumanda Kodu İşlevi

Resim yok

• Sinyal kablosu ekran kartına/bilgisayara düzgün bağlanmalıdır.
• Ekran kartı yuvasına düzgün oturmalıdır.
• Ön Güç Anahtarı ve bilgisayarın güç düğmesi AÇIK konumda olmalıdır.
• Desteklenen modun ekran kartında veya kullanılan sistemde seçildiğininden emin olmak için kontrol edin. (Lütfen ekran kartına veya sistem elkitabına bakarak grafik modunu değiştirin.)
• Monitörü ve ekran kartınızı uyum ve önerilen ayarlar ile bağlantı olarak kontrol edin.
• Sinyal kablosu konektörüng eğilme veya itmeli pimlere karşı kontrol edin.

Güç Düğmesi yanıt vermiyor

- Monitörün güç kablosunu AC prizinden çıkararak monitörü kapatın ve sıfırlayın.

Görüntü direnci

- Plazma Teknolojisinin Görüntü direnci olarak bilinen fenomonu yaşayabileceğinin lütfen bilincinde olunuz. Önceki görüntünen kalıntı veya “hayalet” görüntüse ekranda kalıyorsa Görüntü Direnci meydana gelir. CRT monitorlerinin aksine Plazma monitorlerinin görüntü direnci kalıcı değildir, fakat uzun süre gösterilen kalıcı görüntülerden kaçınılmalıdır. Görüntü direncini ortadan kaldırmak için monitorü daha öncekiş görüntü gösterilinceye kadar kapatın. Örneğin eğer bir görüntü bir saat ekranda kalırsa ve kalıntı görüntü meydana gelirse, görüntüyü silmek için monitor bir saat kapatılmalıdır.

NOT: Kişisel görüntüleme aygıtlarında olduğu üzere NEC DISPLAY SOLUTIONS. hareketli görüntülerin gösterilmesini ve ekran boş kaldığında düzenli aralıklarla hareketli ekran koruyucu kullanılmasını ya da kullanılmadığında monitorün kapatılmasını önerir.

Görüntü dengesiz, odaklanmamış veya yüzme görülüyor

• Sinyal kablosu Plazma monitörüde, bilgisayar veya diğer giriş aygıtına düzgün takılmalıdır.
• Saat faz toplamını artırmak veya azaltmak için ekranı odaklamak ve ayarlamak üzere OSD ekran kontrollerini kullanın. Ekran modu değiştirildiğinde, OSD Görüntü Ayar ayarlarının yeniden ayarlanması gereklidir.
• Monitörü ve ekran kartınızı uyum ve önerilen sinyal zamanları ile bağlantı olarak kontrol edin.

Komponent sinyalinin görüntüsü yeşildir

- DVD/HD giriş konektörünün seçilip seçilmediğini görmek için kontrol edin.

Monitördeki LED yanmıyor

(yeşil veya kırmızı renk görülmez)

- Ana Güç Anahtarı AÇIK konumda olmalı ve güç kablosu bağlı olmalıdır.

Monitördeki kırmızı LED yanıp sönüyor

- Belirli bir hata oluşmuş olabilir, lütfen en yakındaki yetkili NEC DISPLAY SOLUTIONS servis merkezi ile temasa geçiniz.

Ekran görüntü sü düzgün boyutlandırılmadı

• OSD ekran kontrollerini kullanarak saat toplamını artırın veya azaltın.
• Desteklenen modun ekran kartında veya kullanılan sistemde seçildiğininden emin olmak için kontrol edin. (Lütfen ekran kartına veya sistem elkitabına bakarak grafik modunu değiştirin.)

Seçilen çözünürlük düzgün gösterilmiyor

- OSD bilgisini kullanarak bilgi menüsünü girin ve uygun çözünürlüğün seçildiğini onaylayın. Eğer değilse, uygun çözünürlüğü seçin.

Ses yok

• Hoparlör kablosunun düzgün bağlanıp bağlanmadığını kontrol edin.
• Sessizin etkinleştirilip etkinleştirilmediğini kontrol edin.
• Sesin minimuma ayarlanıp ayarlanmadığını kontrol edin. NOT: Video kaynağından farklı bir kaynaktan ses dinlemek mümkündür.

RS-232C calusmiyor

- SEÇENEK2 menüsünden PROTOKL AYARI'nı kontrol edin.

Uzaktan Kumanda çalışıyor

• Pillerin doğru takıldığından emin olun.
• Pillerin gücünü/ömrünü test edin.
• Uzaktan kumandayı monitörde doğrudan sensöre yönlendirdiğinizden emin olun.
• Uzaktan kumandanın Uzaktan Kod modunda olup olmadığını kontrol edin.
• Uzaktan kumanda doğrudan güneş ışığı alan yerlerde veya monitörün uzak sensöründe güçlü aydınlanma olan durumlarda çalışmayabilir.
• IR UZAK ayarını SEÇENEK3 menüsünde kontrol edin.
