KULLANIM KILAVUZU SCCB5315BP SAMSUNG

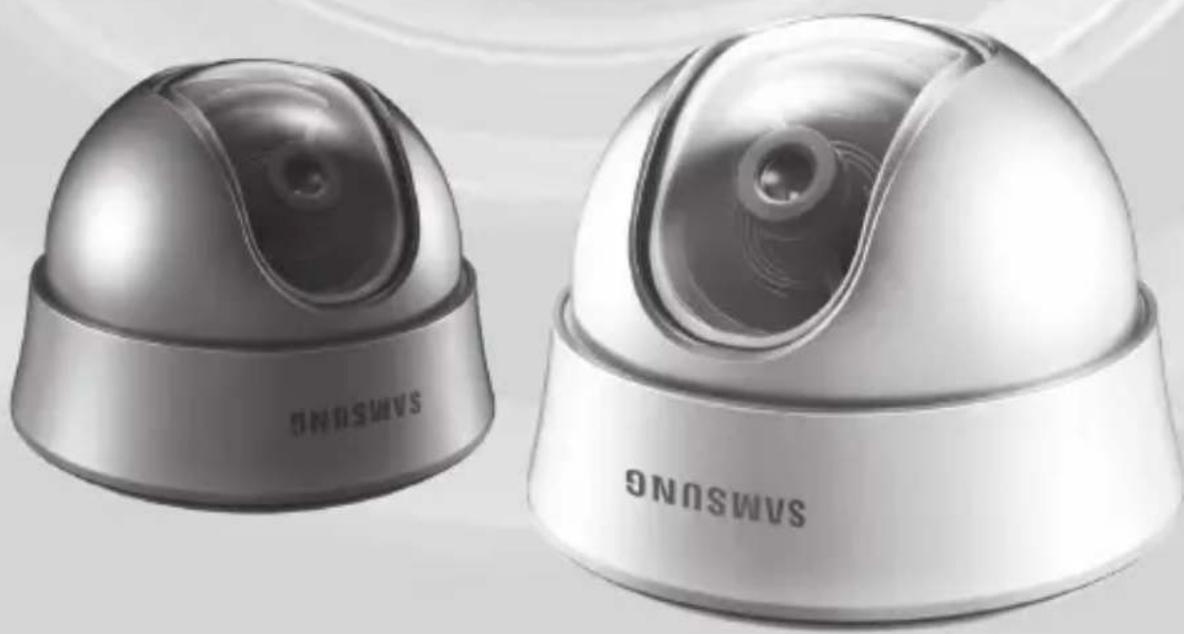

Dijital Renkli Dome Kamera Kullanım Kılavuzu

SCC-B531x(B)

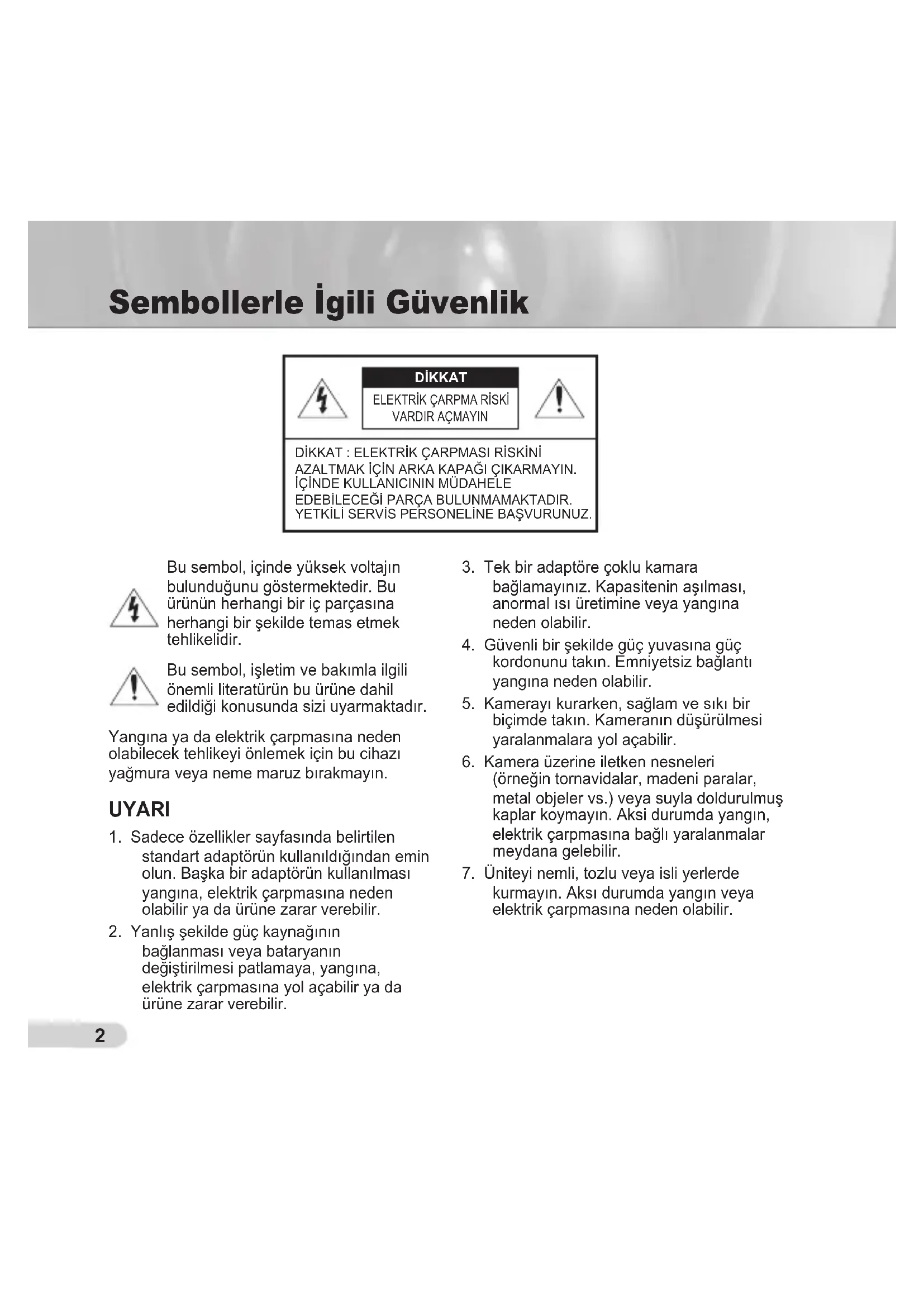

Sembollerle İgili Güvenlik

DİKKAT

ELEKTRİK ÇARPMA RİSKİ VARDIR AÇMAYIN

DİKKAT : ELEKTRİK ÇARPMASI RİSKİNİ AZALTMAK İÇİN ARKA KAPAĞI ÇIKARMAYIN. İÇİNDE KULLANICININ MÜDAHELE EDEBİLECEĞİ PARÇA BULUNMAMAKTADIR. YETKİLİ SERVİS PERSONELİNE BAŞVURUNUZ.

Bu sembol, içinde yüksek voltajın bulunduğu göstermektedir. Bu ürünün herhangi bir iç parçasına herhangi bir şekilde temas etmek tehlikelidir.

Bu sembol, işletim ve bakımla ilgili önemli literatürün bu ürüne dahil edildiği konusunda sizi uyarmaktadır.

Yangına ya da elektrik çarpmasına neden olabilecek tehlikeyi önlemek için bu cihazı yağmura veya neme maruz bırakmayın.

UYARI

1. Sadece özellikler sayfasında belirtilen standart adaptörün kullanıldığından emin olun. Başka bir adaptörün kullanılması yangına, elektrik çarpmasına neden olabilir ya da ürüne zarar verebilir.

2. Yanlış şekilde güç kaynağının bağlanması veya bataryanın değiştirilmesi patlamaya, yangına, elektrik çarpmasına yol açabilir ya da ürüne zarar verebilir.

3. Tek bir adaptöre çoklu kamara bağlamayınız. Kapasitenin aşılması, anormal ısı üretimine veya yangına neden olabilir.

4. Güvenli bir şekilde güç yuvasına güç kordonunu takın. Emniyetsiz bağlantı yangına neden olabilir.
5. Kamerayı kurarken, sağlam ve sıkı bir biçimde takın. Kameranın düşürülmesi yaralanmalara yol açabilir.
6. Kamera üzerine iletken nesneleri (örneğin tornavidalar, madeni paralar, metal objeler vs.) veya suyla doldurulmuş kaplar koymayın. Aksi durumda yangın, elektrik çarpmasına bağlı yaralanmalar meydana gelebilir.

7. Üniteyi nemli, tozlu veya isli yerlerde kurmayın. Aksi durumda yangın veya elektrik çarpmasına neden olabilir.

8. Üniteden alışılmamış kokular veya duman geliyorsa ürünü kullanmayı bırakın. Bu durumda derhal güç kaynağını kesin ve servis merkeziyle irtibata geçin. Kullanıma devam edildiği takdirde yangın veya elektrik çarpması meydana gelebilir.

9. Bu ürün normal şekilde çalışmıyorsa, en yakın servis merkeziyle irtibata geçin. Asla demonte etmeyin ya da bu ürünü hiçbir şekilde modifiye etmeyin. (SAMSUNG, yetkisiz modifikasyonların veya tamir girişimlerinin neden olduğu sorunlardan sorumlu değildir.)
10. Temizlerken ürün parçalarının üzerine doğrudan su püskürtmeyin. Aksi durumda yangın veya elektrik çarpmasına neden olabilir.

DİKKAT

1. Ürün üzerine objeler düşürmeyin ya da ürüne güçlü şoklar uygulamayın. Aşırı titreşim veya manyetik girişimlerin bulunduğu yerlerden uzak tutunuz.
2. Yüksek sıcaklıkları (122 °F, 50°F üzeri), ve düşük sıcaklıkların (14°F, -10°F altı) veya yüksek nemin bulunduğu yerlerde kurmayın. Aksi durumda yangın veya elektrik çarpmasına neden olabilir.
3. Halihazırdaki kurulu olan ürünün yerini değiştirmek istiyorsanız elektriğin kapalı olduğundan emin olun ve sonra taşıyıp yeniden kurun.

4. Ark olduğunda prizden güç fişini çıkartın. İhmal edildiği takdirde yangın veya elektrik çarpması meydana gelebilir.

5. Doğrudan güneş ışığından ve ısı yayma kaynaklarından uzak tutun. Yangına neden olabilir.

6. Havalandırma imkanı bulunan bir yerde kurun.
7. CCD görüntü sensörüne zarar verebileceği için güneş gibi aşırı parla objelere doğrudan kamerayı yönlendirmekten kaçının.
8. Aygıt, su sıçramasına ve damlamasına maruz bırakılmamalıdır ve vazo gibi içi sıvı dolu objeler aygıtin yanına konulmamalıdır.
9. Ana şebeke kablosu cihazın bağlantısını kesmek için kullanılır ve her zaman kullanılabilir bir durumda tutulmalıdır.

FCC Beyannamesi

Bu cihaz, FCC Kurallarının 15. bölümüne uygundur. Çalıştırılması aşağıdaki iki koşula tabidir:

1) Bu cihaz, Zaralı girişimler oluşturamaz ve
2) Bu cihaz, istenmeyen bir çalışmaya neden olabilecek girişim dahil alınan herhangi bir girişimi kabul etmelidir.

Not

Bu ekipman, test edilmiştir ve FCC Kurallarının 15. bölümüne uygun olarak Sınıf A dijital cihaz sınırlamalarına uygun bulunmuştur. Bu limitler, ekipman ticari bir ortamda çalıştırıldığında zararlı girişimlere karşı makul korumalar uygulayacak şekilde düşünülmüştür. Bu ekipman, talimat kılavuzuna göre kurulmaz ve kullanılmazsa, radyo frekans enerjisi üretir, kullanır ve yayabilir. Meskun bölgede bu ekipmanın çalıştırılması, kullanıcıının kendi hesabına girişimi düzeltmesini gerektirecek durumda zararlı girişime neden olabilir.

Önemli Güvenlik Yönergeleri

1. Bu yönergeleri okuyun.
2. Bu yönergeleri saklayın.
3. Uyarıları dikkate alın.
4. Yönergeyi takip edin.
5. Bu cihazı suyun yakınında kullanmayın.
6. Yalnızca kuru bir bezle temizleyin.
7. Havalandırma deliklerini kapatmayın. Üreticinin talimatlarına göre kurun.
8. Radyatör, ısı aygıtları gibi ısı kaynaklarının veya (amplifikatörler dahil) ısı üreten diğer cihazların yayınına koymayın.
9. Güvenlik amaçlı polarize veya topraklamalı tip fışı bozmayın. Polarize fiş, biri diğerinden daha geniş iki ağza sahiptir. Topraklama tipi fiş iki ağza ve üç topraklama dişine sahiptir. Geniş ağız veya üçüncü diş güvenliğiniz için sağlanmıştır. Verilen fiş prizinize uymuyorsa tam uyan bir prizle değiştirmek için elektrikçiyle görüşün.
10. Özellikle fişlerde, priz yuvalarında ve üründen çıkan uçlarda sıkışan veya yürüyüş yolu üzerinde olan güç kablosunu koruyun.
11. Yalnızca üretici tarafından belirtilen ekleri/aksesuarları kullanın.

12. Yalnızca üretici tarafından belirtilen veya cihazla birlikte satılan arabayı, standı, tripodu, kelepçeyi veya masayı kullanın.

13. Bu cihazı fişten çekin. Araba kullanıldığında devrilmeden kaynaklanan yaralanmayı önlemek için araba/cihaz kombinasyonu hareket ederken dikkat edin.

14. Bütün servis işlemlerini yetkili servis personeline bildirin.

Güç kaynağı kordonu veya fişin zarar görmesi, sivının dökülmesi veya cihazın içine nesne düşmesi, cihazın yağmura veya neme maruz kalması, normal çalışmaması veya düşmesi gibi herhangi bir şekilde cihaz hasar gördüğünde servis gereklidir.

İçindekiler

Genel bakış 6

Bu kılavuz hakkında 6

Ürüne Genel Bakış......6

Temel özellikler 6

Parçalar 6

Ambalajdaki parçaların kontrolü 6

Kameranızın parçaları 7

Kurulum 8

Ayarlama anahtarları 8

Fonksiyon anahtarlarının ayarlanması 8

Kabloların bağlanması ve anahtarların ayarlanması .....10

Kameranın kurulumu....11

Kurulumdan önce 11

Kurulum Prosedürü 11

Kamera yönünün ayarlanması 12

Ek A: NTSC Standardı için Özellikler 13

Ek B: PAL Standardı için Özellikler .....15

Genel bakış

Bu lavuz hakkında

Bu kullanım kılavuzu, ürünle ilgili temel talimatları içermektedir. Kullanmadan önce tüm kullanıcıların bu kılavuzu okumaları tavsiye edilmektedir.

Bu kılavuz şu bölümlere ayrılmıştır:

Bölüm 1 "Genel Bakış" kullanım kılavuzunu ve ürünle ilgili bilgileri tanıtır (Bu bölüm).
Bölüm 2 "Kurulum", ürünün nasıl kurulup ayarlanacağı hakkında açıklama yapar.
Ek "Özellikler", ürün özelliklerini verir.

Ürüne Genel Bakış

Hareketli görüntüler ortaya çıktığında devingen gecikmelere sahip olmayan sabit bir odaksal lensle donatılmış yüksek çözünürlüğe sahip bir dome kameradır ve net görüntü kalitesi, Gece/gündüz renk telafisini uygulamak amacıyla gerçek zamanlı CCD kusur tedavisi, düşük hızda obtüratör (LSS: Auto x 128) ile dijital gürültü giderme (DNR) gibi özellikleri sağlamaktadır.

Temel Özellikler

■ Güç: DC 12V/AC 24V
■ Özel fonksiyonlar

• Hat kilit (LL) kontrolü
  • Otomatik beyaz dengeleme
• Yatay/dikey görüntü değiştirme
• Otomatik amplifikasyon kontrolü
• Düşük obtüratör hız kontrolü
  • Arka ışık telafisinin kontrolü
• Renkli ve siyah & beyaz modlar arasında otomatik anahtarlama
• Dijital gürültü giderme (DNR)
  • Dinamik CCD kusur telafisi

Parçalar

Ambalajdaki Parçaların Kontrolü

Lütfen, kamera ve aksesuarların ambalaj içinde olduğunu kontrol edin. Bu parçalar aşağıda gösterildiği gibidir:

Kamera

Test monitor kablosu

Tırnak vidası Kullanım Kılavuzu

Not

Test monitor kablosu, taşınabilir bir ekrana bağlayarak kamerayı test etmek için kullanılır. Gerçekten, izlenen bir ekrana kamerayı bağlamak istiyorsanız BNC kablosunu kullanın.

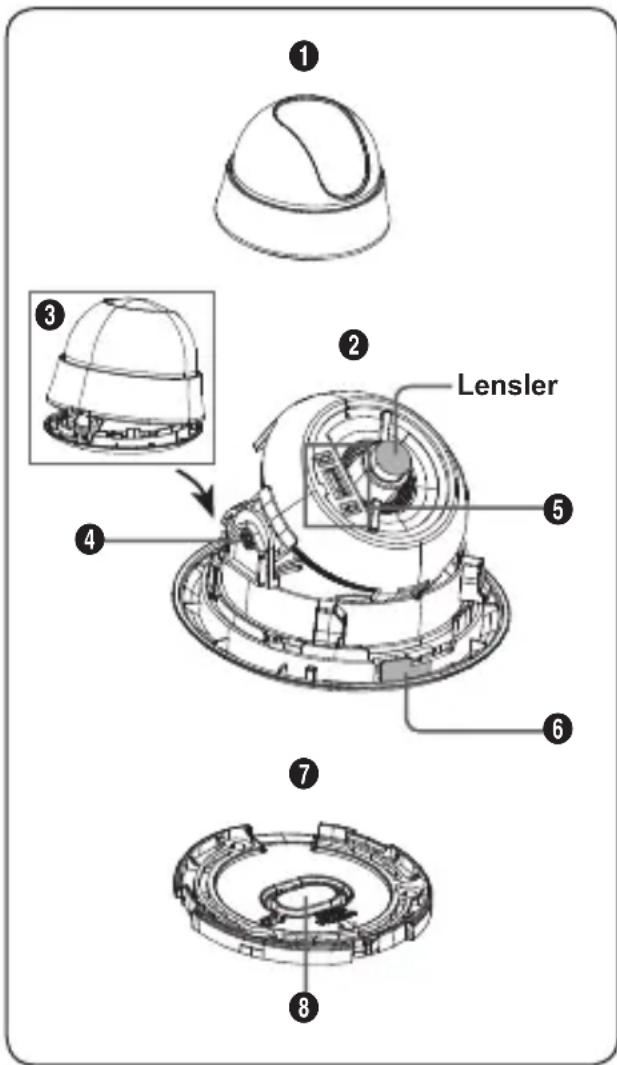

Kameranızın parçaları

Kameranız şu parçalardan oluşmaktadır:

1. Dome Kapağı: Koruma amaçlı lens ve temel yapıyı kapatır.
2. Temel yapı: Lens, anahtar tablosu, PCB kartı, vidalar vb. bulunmaktadır.
3. Kilitleyici: Dome Kapağını açmak ya da kapamak için kullanılır. Dome kapağını açmak için kilitleyiciye bastırın.
4. Eğimli sabitleme vidası: Bu vidayı kullanarak lensin eğimi ayarlanabilir ve sabitlenebilir.
5. Anahtar tablosu: Fonksiyon anahtarları ve faz kontrol anahtarları şeklinde iki çeşit kontrol anahtarına sahiptir. Tabloda, ortasında sekiz fonksiyon anahtarı ve fonksiyon anahtar alanının her bir yanında iki adet faz kontrol düğmesi vardır.
6. Kilit çözücü: Temel yapıdan montaj kenedini ayırtmak istiyorsanız dışarıya doğru itin ve temel yapıyı KİLİTSİZ yöne doğru yönlendirin.
7. Montaj kenedi: Tavan veya duvar sabitlemesi için kullanılır. Ambalajla verilen üç uzun tırnak vidasını kullanarak sabitlenir.
8. Tavan montaj açıcısı: Tavana kurarken hat bağlantısı için onu çıkartın.

Kurulum

Ayarlama anahtarları

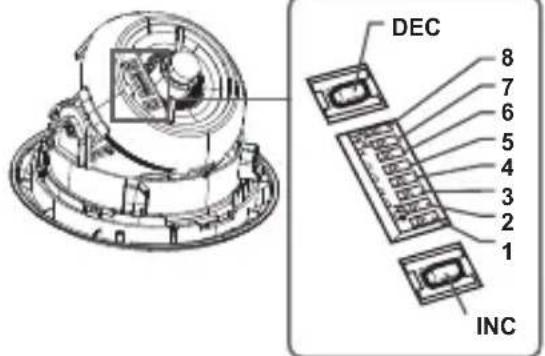

Fonksiyon anahtarlarının ayarlanması

Kameranızdaki mevcut fonksiyonları düzenlemek için aşağıda gösterilen sekiz fonksiyonu ayarlayın:

DEC 8 7 6 5 4 3 2 1 INC

No İsim Kısa açıklama
1 LL Hat kilitlerne ON/OFF
2 LSS	Sensör- yüksek veya düşük hız obtüratörü ON/OFF
3 H-REV Yatay	döndürme ON/OFF
4 V-REV Dikey	döndürme ON/OFF
5 BLC Arka ışık	telafisi ON/OFF
6 AGC Otomatik	amplifikasyon kontrolü ON/OFF
7 D/N	Renkli ve siyah & beyaz arasında otomatik anahtarlama ON/OFF
8 AWB Otomatik	beyaz dengeleme ON/OFF

1. Anahtar 1 (LL): Anahtar OFF konumundayken kamera, dahili senkronizasyon modunda çalışır; ON konumundayken kamera, hat kilit modunda çalışır. Dahilli senkronizasyon modunda kamera, senkronizasyon için kristal bir osilatör içerisinde daima kullanılır. Ancak çoklu kameralar sıralı bir anahtarlayıcıya bağlanırsa, bir kameradan diğerine anahtarlama yapılırken görüntü dalgalanması veya titremesi meydana gelebilir. Bu durumda bu sorunu çözmek için bu anahtarı ON konumuna ayarlayabilirsiniz. Hat kilidi modu, kamerada senkronizasyon referansı olarak AC elektrik fazının kullanılmasına izin verir. Bu modda faz kontrol düğmelerini (INC/DEC) kullanabilirsiniz.

Not

DC 12V gücünü kullandığınızda bu anahtarı OFF konumuna ayarlayın. Hat kilidi özelliği, anahtar ON konumundayken dahi normal şekilde çalışmayacaktır..

AC elektriği bağlanırken LL anahtarını ON konumuna ayarlayın. Herhangi bir görüntü dalgası meydana gelirse faz kontrol düğmelerini kullanarak fazı ayarlamalısınız. Bir dereceyle fazı azaltmak ya da arttırmak için INC veya DEC düğmesine basın.

1. Anahtar 2 (LSS): Bu sensör-yukarı modu, gürültüye azaltmak ama parlaklığı ve kontrastlığı arttırmak için bellekteki görüntü alanlarını çoğaltır. Anahtar ON konumundayken kamera otomatik olarak koyu görüntü yü netleştirmek için azami 128 defa görüntü elde etme hızına anahtarlama yapar.
2. Anahtar 3 (H-REV): Anahtar ON konumundayken kameranın görüntüsü yatay yöne çevrilir. Bir ayna kullanarak konumunuzu görüntülemek isterseniz doğru görüntüyü görmek için bu özelliği kullanabilirsiniz.
3. Anahtar 4 (V-REV): Anahtar ON konumundayken kameranın görüntüsü dikey yöne çevrilir. Kameranız dikey görüntü yönünü zoraki görüntülüyorsa doğru görüntüyü görmek için bu özelliği kullanabilirsiniz.
4. Anahtar 5 (BLC): Anahtar ON konumundayken, kamera güneş ışığı floresan ışığı gibi aşırı bir ışıkla karşılaşsa bile net bir görüntü elde edebilirsiniz. OFF konumundayken aşırı ışığa sahip hedef görüntü net olarak göstermez.
5. Anahtar 6 (AGC): Anahtar ON konumundayken kamera, sinyal uzunluğu verilen sürenin altına düştüğünde video sinyalini büyüterek otomatik olarak duyarlılığı arttırır. Herhangi bir koyu görüntü hissedildiğinde bu özelliği kullanın.
6. Anahtar 7 (D/N): Anahtar ON konumundayken kamera, parlaklık yakınlığına göre renkli ve S&B arasında otomatik olarak anahtarlanır.
7. Anahtar 8 (AWB): Bu anahtar, beyaz dengesini ayarlar. Anahtar ON konumundayken kamera ATV modunda çalışır ve OFF durumunda ise kamera AWC modunda çalışır.

- ATW (Otomatik İzlenen Beyaz Denge): Renk sıcaklığı, otomatik olarak çevresel değişimlere göre ayarlanır. (Yaklaşık 2000°K ila 11,000°K)

- AWC (Otomatik Beyaz Denge Kontrolü): Anahtar OFF konumuna getirildiğinde, mevcut renk sıcaklığını depo eder. Dolayısıyla renk sıcaklığı depo edilen değere göre ayarlanır.

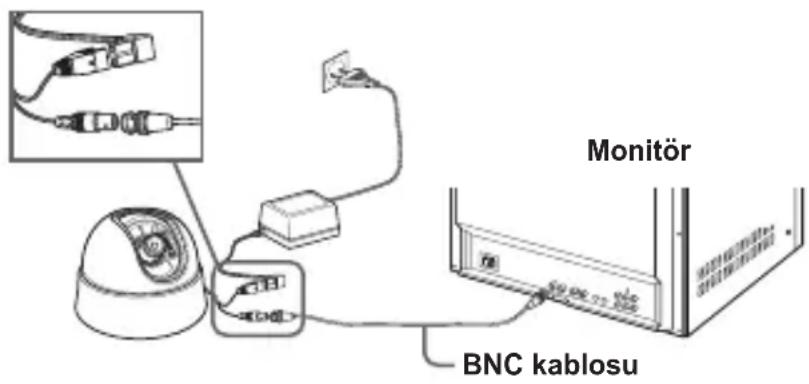

Kabloların bağlanması ve anahtarların ayarlanması

Kabloları bağlamak için

1. Kamaranıza ekli Video bağlayıcısına BNC kablosunu bağlayın.
2. Monitör üzerindeki Video Girişine BNC kablosuna bağlayın.
3. Kameranıza ekli Güç bağlantısına güç adaptörünü takın. Monitör açıldığında kamera görüntüsü görünür.

Kamera görüntüsünü kontrol etmek ve anahtarları ayarlamak için

1. Dome kapağını çıkartın. Çıkartma prosedürleri hakkında daha fazla detay için bir sonraki sayfada yer alan Kamera kurulumu bölümündeki "Kurulum Prosedürleri"ne bakınız.
2. Ekranda görüntüy görüntülerken Anahtar tablosunu kullanarak kameranızın fonksiyonlarını ayarlayın.

Kameranın Kurulumu

Kurulumdan önce

Kameranızı kurmadan önce aşağıdaki uyarıları okumalısınız:

• Yerin (tavan veya duvar) kameranızın ağırlığının beş katına uygun olup olmadığını kontrol etmeniz gerekmektedir.
• Kablonun hasar göreceği uygun olmayan yerlerde veya elektrik geçen kapaklarda bulunmasına izin vermeyin. Aksi takdirde arıza veya yangına neden olabilir.
• Kameranızı kurarken kimsenin kurulum alanına yaklaşmasına izin vermeyin. O alanda değerli şeyleriniz varsa onları uzağa taşıyın.

Kurulum prosedürü

1

Kameranızı kurmak için

1. Kameranızın altındaki Kilitleyici düğmesine basın ve diğer elinizi kullanarak Temel yapıdan Dome Kapağını çıkartın. Temel yapı size doğru açılacaktır.
2. Resimde gösterildiği gibi kilit çözücüsünü dışarı doğru itin ve Montaj kenedini ayırtmak için Temel yapıyı KİLİTSİZ yöne doğru yönlendirin. Bunu yapmak kolay değilse Montaj kenedi üzerindeki küçük delikleri tutarken KİLİT yönünde Montaj kenedini yönlendirin.
3. Üç vidayla desteklenen yere (tavan veya duvar) Montaj kenedini sabitleyin.

Not

Montaj kenedi üzerindeki ÖN KAMERA işareti kamera izleme alanını göstermelidir.

1. Tavana Montaj kenedini yerleştirirken tavandaki deliğin içinden kameranıza ekli hattı bağlamak için sıkıca bastırarak Tavan montaj açıcısını çıkartın. Aksi durumda hat bağlantısı için ÖN KAMERA işaretine ters boş alanı kullanabilirsiniz.
2. Şimdi, gömme ÖN KAMERA alanında geniş girintiye sahip Temel yapı üzerindeki Kilit çözücüsünü hizaladıktan sonra KİLİT yönünde yönlendirerek Montaj kenedine Temel yapıyı ekleyin.
3. Kamera yönünü ayarlayın. Yön kontrolü hakkında daha fazla detay için aynı sayfadaki "Kamera Yönünün Ayarlanması" başlığına bakın.
4. Son olarak Temel yapıdaki Kilitleyiciye sahip dome Kapağının alt bölümünde geniş girintiyi hizaladıktan sonra "klik" sesini duyuncaya kadar basarak Temel yapıya dome Kapağını ekleyin.

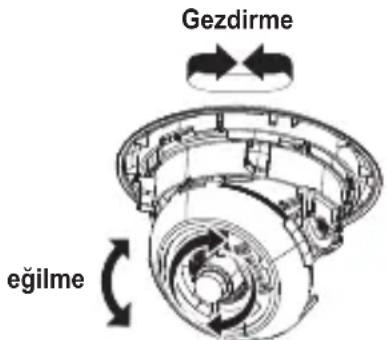

Kamera yönünün ayarlanması

Kamera tavana sabitlenirken, kamera görüntüleme açısı ayarlanabilir. Kameranızı sağa veya sola doğru (gezdirme) yönlendirebilirsiniz ve yukarı veya aşağı doğru (eğilme) eğimini değiştirebilirsiniz.

IGezdirme konumunda kameranızın rotasyon limiti 340 dereceye ayarlanabilir (saat yönünde 220 derece ve saat yönünün aksine 120 derece). Kamera içindeki Durdurucu ile rotasyon durdurulabilir. Gezdirme kontrolü için ilk önce alt tarafa yerleşik iki vidayı söküp istediğiniz yönde yön verin ve sonra kamerayı sabitlemek için vidaları takın. Her iki sabitleme vidası sağlamlaştırılamadığında vidaların yönünü değiştirin. Zorunlu olduğunda sadece bir vidanın sıkılması doğru olacaktır.

Gezdirme eğilme

Lens rotation

Eğilme durumunda, 0 dereceden 90 dereceye kadar kameranızın eğimini değiştirebilirsiniz. Eğitim açıları 23 derecenin altındayken kısmı görüntü saklama problemiyle karşılaşabilirsiniz. Eğilme açısını ayarladıktan sonra konumu sabitlemek için Eğitim sabitleme vidalarını kullanın.

Kameranızın odağını ayarlamak amacıyla net görüntü için sabitlenen lensleri yönlendirin. Eğitimli tavan veya duvara kamerayı yerleştirirken görüntünün tam yönünü görmek için kamera lensini yönlendirebilirsiniz.

Pure grayscale gradient background with no visible text, symbols, or identifiable objects

SCC-B531X

Ek A: NTSC Standardı için Özellikler

Madde Ayrıntılar
Ürün tipi CCTV renkli dome kamera
Güç girişi AC 24V ± 10% (60Hz ± 0.3 Hz), DC 12V +10%/-5%
Yayın tipi	NTSC Standart renkli sistem (525 hat, 60 alan)
Güç tüketimi Yaklaşık 1.6W
Görüntü cihazı 1/3 inç IT tipi Süper-HAD CCD
Piksel	SCC-B5311N, B5313N, B5315N			SCC-B5310N
	Toplam: 811(H) x 508(V), 410,000 pixelsGeçerli: 768(H) x 494(V), 380,000 pixels			Toplam: 537(H) x 505(V), 270,000 pixelsGeçerli: 510(H) x 492(V), 250,000 pixels
Tarama modu	525 hat, 2:1 ara birim
Taranan hat frekansı	Yatay: 15.734Hz(INT)/15.750Hz(LL)Dikey: 59.94Hz(INT)/60Hz(LL)
Senkronizasyon modu INT/hat Kilidi (INC/DEC düğmesi kullanılarak faz ayarlama)
Yatay çözünürlük	SCC-B5311N, B5313N, B5315N			SCC-B5310N
	540 TVhattı			330 TV hattı
Min. obje aydınlatma				SCC-B5311N, B5313N, B5315N	SCC-B5310N
	F2.0	Sensör-yukarı OFF	50IRE 1Lux 0.6Lux
			30IRE 0.6Lux 0.4Lux
			15IRE 0.3Lux 0.2Lux
		Sensör-yukarı x128	50IRE 0.008Lux 0.005Lux
			30IRE 0.005Lux 0.003Lux
			15IRE 0.002Lux 0.001Lux
Sinyal çıkışı	BİLEŞİK Video (1.0 Vp-p, 75ohm, BNC), Test Monitorü OUT (1.0 Vp-p, 75ohm, Donatım kablosu)
Lens	Odak uzunluğu Bölge Görüntüleme açısı			Model
	3.0mm	YatayDikey		92°72°	SCC-B5313N
	3.8mm	YatayDikey		71°53°	SCC-B5310N,B5311N
	8.0mm	YatayDikey		33.6°25.3°	SCC-B5315N
GEZ fonksiyonu	Alan: 0 ila 340° (220 derece saat yönü ve 120 derece saat yönünün tersi)
EGM. fonksiyonu	Alan: 0 ila 90°

Pure grayscale gradient background with no visible text, symbols, or identifiable objects

Madde Ayrıntılar
Kontroller	Hat kilidi (LL)Sensör-yukarı; düşük hız obtüratürü (LSS)Yatay dönme (H-REV)Dikey dönme (V-REV)Arka ışık telafisi (BLC)Otomatik amplifikasyon kontrolü (AGC)Gündüz ve gece değişimli renkli ve S&B arasında anahtarlama (D/N)Otomatik beyaz dengeleme (AWB)Dijital gürültü giderme (DNR)Dinamik CCD kusur telafisi
Ürün rengi SCC-B531xN : Beyaz / SCC-B531xBN : Siyah
Çalıştırma sıcaklığı -10°C ila +50°C
Çalıştırma nemi %90'a kadar

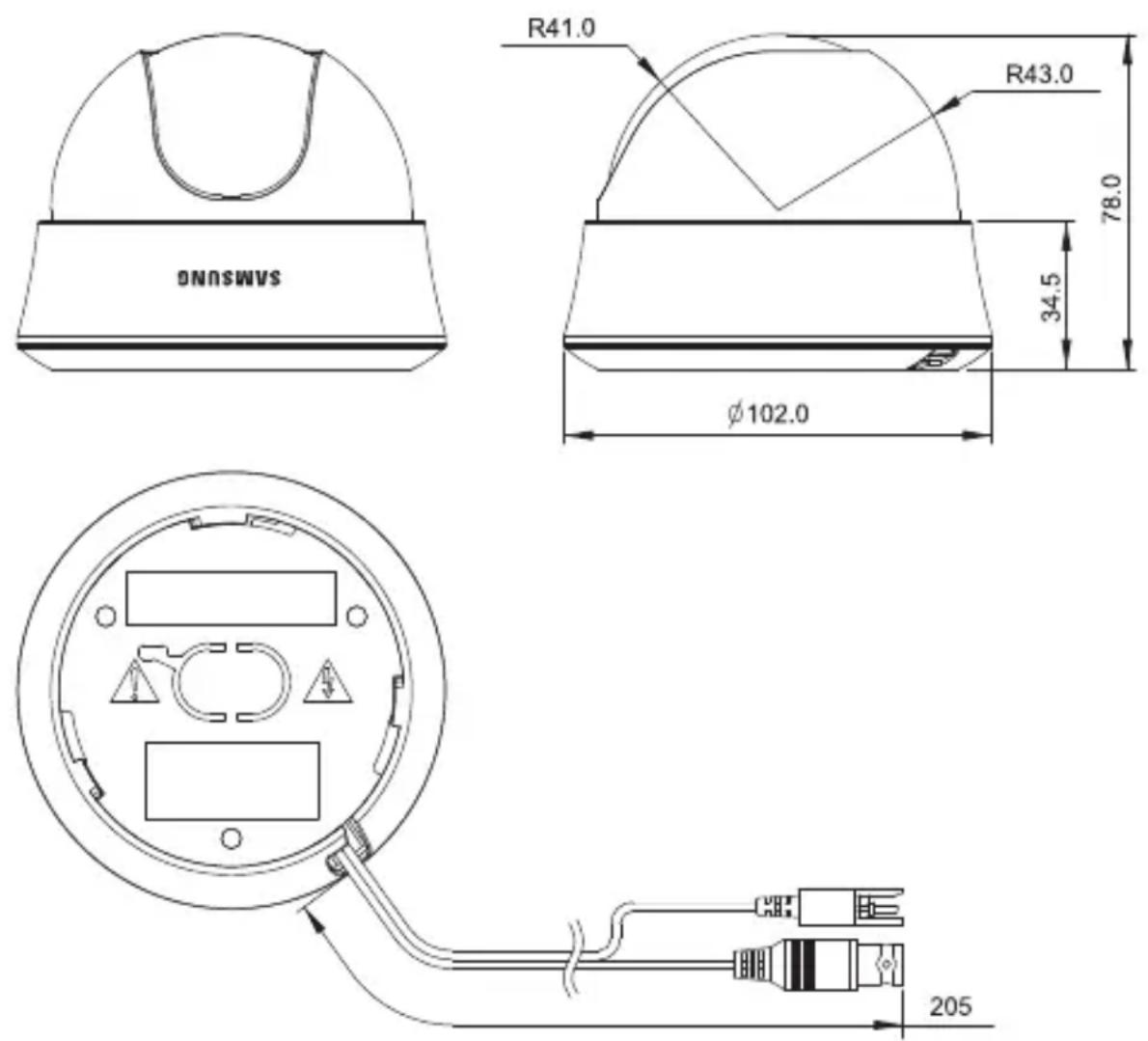

Ebat 102(φ) x 78(H)mm
Ağırlık 190g

Ek B: PAL Standardı için Özellikler

Madde Ayrıntılar
Ürün tipi	CCTV renkli dome kamera
Güç girişi AC 24V ± 10%	(50Hz ± 0.3 Hz), DC 12V +10%/-5%
Yayın tipi PAL Standart renkli sistem (625 hat, 50 alan)
Güç tüketimi Yaklaşık 1.6W
Görüntü cihazı 1/3 inç IT	tipi Süper-HAD CCD
Piksel	SCC-B5311P, B5313P, B5315P			SCC-B5310P
	Toplam 795(H) x 596(V), 470,000 pixelsGeçerli: 752(H) x 582(V), 440,000 pixels			Toplam: 537(H) x 597(V), 320,000 pixelsGeçerli: 500(H) x 582(V), 290,000 pixels
Tarama modu	625 hat, 2:1 ara birim
Taranan hat frekansı	Yatay: 15.625Hz(INT)/15.625Hz(LL)Dikey: 50Hz(INT)/50Hz(LL)
Senkronizasyon modu	NT/Hat Kilidi (INC/DEC düğmesi kullanılarak faz ayarlama)
Yatay çözünürlük	SCC-B5311P, B5313P, B5315P SCC-B5310P
	540 TV hattı 330 TV hattı
Min. obje aydınlatma				SCC-B5311P, B5313P, B5315P	SCC-B5310P
	F2.0	Sensör-yukarı OFF	50IRE 1Lux 0.6Lux
			30IRE 0.6Lux 0.4Lux
			15IRE 0.3Lux 0.2Lux
		Sensör-yukarı x128	50IRE	0.008Lux	0.005Lux
			30IRE	0.005Lux	0.003Lux
			15IRE	0.002Lux	0.001Lux
Sinyal çıkışı	BİLEŞİK Video (1.0 Vp-p, 75ohm, BNC), Test Monitorü OUT (1.0 Vp-p, 75ohm, Donatım kablosu)
Lens	Ödak uzunluğu		Bölge	Görüntüleme açısı limiti	Model
	3.0mm		YatayDikey	92°72°	SCC-B5313P
	3.8mm		YatayDikey	71°53°	SCC-B5310P,B5311P
	8.0mm		YatayDikey	33.6°25.3°	SCC-B5315P
GEZ fonksiyonu	Alan: 0 ila 340° (220 derece saat yönü ve 120 derece saat yönünün tersi)
EGM. fonksiyonu	Alan: 0 ila 90°

Pure grayscale gradient background with no visible text, symbols, or identifiable objects

Madde Ayrıntılar
Kontroller	Hat kilidi (LL)Sensör-yukarı; düşük hız obtüratürü (LSS)Yatay dönme (H-REV)Dikey dönme (V-REV)Arka ışık telifisi (BLC)Otomatik amplifikasyon kontrolü (AGC)Gündüz ve gece değişimli renkli ve S&B arasında anahtarlama (D/N)Otomatik beyaz dengeleme (AWB)Dijital gürültü giderme (DNR)Dinamik CCD kusur telifisi
Ürün rengi SCC-B531xP : Beyaz / SCC-B531xBP : Siyah
Çalıştırma sıcaklığı -10°C ila +50°C
Çalıştırma nemi %90'a kadar
Ebat 102(φ) x 78(H)mm
Ağırlık 190g

SAMSUNG

Part No. AB68-00647D(04)
