GA5041CT01 - Bahçe öğütücü MAKITA - Ücretsiz kullanım kılavuzu

Ürün Türü	Bahçe öğütücü
Marka	Makita
Model	GA5041CT01
Toplam uzunluk	325 mm
Net ağırlık	2,7 kg (EPTA 01/2003'e göre)
Güç kaynağı	Tek fazlı, tip plakasındaki voltajla aynı (tipik 230 V)
Boşta dönüş hızı	11 000 min⁻¹
Ayarlanabilir hız aralığı	1 ila 5 numaraları: 2 800 - 11 000 min⁻¹
Mil dişi	M14 veya 5/8" (ülkeye göre)
Disk çapı	125 mm (5")
Maks. disk kalınlığı	6,4 mm
Ana işlevler	Taşlama, zımparalama, metal ve taş malzemelerin kesilmesi (susuz)
Elektronik cihazlar	Hız kontrolü, yumuşak başlatma, sabit hız koruması, aşırı yük koruması
Fren	Mekanik fren (model GA5041C)
Kazara yeniden başlatma koruması	Evet (kırmızı yanıp sönen gösterge)
Ses basıncı seviyesi	84 dB(A) (model GA5041C)
Ses gücü seviyesi	95 dB(A) (model GA5041C)
Titreşim emisyonu (taşlama)	7,0 m/s² (normal tutamak), 6,0 m/s² (titreşim önleyici)
Titreşim emisyonu (zımparalama)	≤ 2,5 m/s² (normal tutamak ve titreşim önleyici)
Güvenlik kategorisi	Çift yalıtım (Sınıf II)
Koruma muhafazası	Dahil, ayarlanabilir
Yan tutamak	Çıkarılabilir, isteğe bağlı titreşim önleyici
Bakım ve temizlik	Havalandırma deliklerini düzenli olarak temizleyin; agresif çözücüler kullanmayın
Yedek parçalar ve onarılabilirlik	Orijinal Makita yedek parçaları; yetkili serviste onarım
Dahil aksesuarlar	Yan tutamak, taş muhafazası, kontra somun anahtarı

Sık sorulan sorular - GA5041CT01 MAKITA

Öğütücüyü kullanmadan önce temel güvenlik önlemleri nelerdir?

Her kullanımdan önce kılavuzu dikkatlice okuyun. Kişisel koruyucu ekipman kullanın (gözlük, eldiven, toz maskesi, kulak koruyucu). Herhangi bir ayar veya aksesuar değişikliğinden önce aletin kapalı ve fişten çekili olduğundan emin olun.

Dönüş hızı nasıl ayarlanır?

Alet üzerindeki hız ayar kadranını kullanın. Hızı yapılacak işe uyarlamak için kadranı 1 (minimum hız, 2 800 min⁻¹) ile 5 (maksimum hız, 11 000 min⁻¹) arasında bir sayıya çevirin.

Aşındırıcı disk nasıl takılır veya değiştirilir?

Aletin fişini çekin. Mili kilitlemek için mil kilidine basın. Somunu gevşetmek için kontra somun anahtarını kullanın. Eski diski çıkarın, yeni diski iç flanşa takın, somunu tekrar vidalayın ve sıkıca sıkıştırın.

Gösterge lambası yanmazsa ne yapmalı?

Alet fişe takılıyken gösterge lambası yanmıyorsa, bu bir güç kablosu veya kontrol cihazı sorununa işaret edebilir. Aleti yetkili bir Makita servis merkezine kontrol ettirin.

Kazara yeniden başlatma koruması nasıl etkinleştirilir?

Koruma, alet fişten çekilip tekrar takıldığında anahtar açık konumda kalırsa otomatik olarak etkinleşir. Gösterge kırmızı yanıp söner. Devre dışı bırakmak için anahtarı kapatma (OFF) konumuna getirin.

Bu öğütücü ile hangi aksesuarları kullanabilirim?

Yalnızca Makita tarafından önerilen aksesuarları kullanın: gömme göbekli taşlar, flap diskler, esnek taşlar, tel fırçalar, aşındırıcı veya elmas kesme taşları. Belirtilen maksimum çaplara ve kalınlıklara uyun.

Alet nasıl bakım yapılır?

Havalandırma deliklerini düzenli olarak bir fırça veya elektrikli süpürge ile temizleyin. Asla benzin, tiner veya inceltici kullanmayın. Onarımlar yetkili bir Makita servis merkezi tarafından yapılmalıdır.

Gösterge lambasının anlamı nedir?

Yeşil gösterge, aletin enerjili olduğunu belirtir. Kırmızı yanıp sönen gösterge, yeniden başlatma korumasını bildirir. Gösterge yanmazsa, güç kaynağını kontrol edin veya müşteri hizmetlerine başvurun.

Öğütücüyü testere bıçaklarıyla kullanabilir miyim?

Hayır, asla testere bıçakları veya dişli bıçaklar kullanmayın. Bu, tehlikeli bir geri tepmeye neden olabilir ve alete zarar verebilir. Yalnızca belirtilen aksesuarları kullanın.

Koruma muhafazası nasıl değiştirilir?

Aletin fişini çekin. Vidalı muhafaza için vidayı gevşetin, çıkıntılı parçaları gövdedeki yuvalarla hizalayın ve döndürün. Kollu muhafaza için kolu çekin, hizalayın ve sıkıştırın. Muhafaza her zaman kullanıcıya doğru yönlendirilmelidir.

KULLANIM KILAVUZU GA5041CT01 MAKITA

Genel görünusün açıklanması

1 Şaft kilidi	12 Kilit somunu anahtarı	24 B ileareti
2 SümgüLU anahtar	13 Ezynut	25 C ileareti
3 Gösterge lambası (hiz ayar kadrani)	14 Zimpara diski	26 D ileareti
	15 Mil	27 Aşindirici kesme diski/elmas disk
4 H ile ayar kadrani	16 Ok
5 Disk siperi	17 Çentik	28 Aşindirici kesme diski/elmas disk:içın disk siperi
6 Yatak mahfazasi	18 Fleks disk
7 V i d a	19 Lastik/allık	29 Tel tas:fırça
8 Levye	20 Zimpara kilit somunu	30 Tel disk:fırça
9 Kilit somunu	21 Aşindirici disk	31 Hava çikma deligi
10 Merkezden basmali disk	22 Kauçuk/allık	32 Hava alma deligi
11 lç flanş	23 A ileareti

ÖZELLIKLER

Model GA4040	GA4041C	GA4540C GA	4541C		GA5040C / GA5040CN	GA5041C	GA6040C
Disk�能	100 mm (4")		115 mm (4-1/2")		125 mm (5")		150 mm (6")
Maks. disk kalınligi	6,4 mm		7,2 mm				6,4 mm
Mil disi	M10		M14 veya 5/8" (ülkeye özgü)
Normal垢(n)/Yüksüz垢(n0)	11.000 dakt-1		11.000 dakt-1		11.000 dakt-1		9.000 dakt-1
Toplam uzunluk	303 mm	325 mm	303 mm	325 mm	303 mm	325 mm	303 mm
Net aşkılcık	2,3 kg	2,6 kg	2,5 kg	2,7 kg	2,5 kg	2,7 kg	2,6 kg
Emniyet sinificant	回/II

• Särekli yapilan arastirma ve gelistirmelerden dolayi, burada belirtilen özellikler önceden bildirilmeksizindehyigişirile bilir.
• Özellikler ülkeden ülkeye degişebilir.
  EPTA-Proseduru 01/2003 uyarinca agrlik

ENE048-1

Kullanim amaci

Bu alet, metal ve taş malzemelerin susuz olarak taşlanması, zimparalanması ve kesilmesi amaciyla kullanınlir.

ENF002-2

Guc kaynag

Makinanin, yalnizca isim levhasinda belirtilenle ayni voltajl guc kaynagina baglanmasi gerekir ve yalnizca tek fazl AC guc kaynagyla calistirilabilir. Cift yaltimlidir ve dolayisiyla topraklamasiz prizlerle de kullanilabilir.

GEA010-1

Genel Elektrikli Alet Güvenligi

UYARI! Tum guvenlik uyarilarin ve tum talimatlari okuyun. Uyarilara ve talimatlara uyulmaması elektrik soku, yangin ve/veya ciddi yaralanmalar ile sonuçlanabilir.

Tüm uyarilari ve talimatlan ileride basvurmak icin saklayin.

GEB033-10

TASLAMA GUVENLIK UYARILARI

Taşlama, Zimparalama, Tel Fırca veya Aşindirmayla Kesme İslemleri ilen Ortak Güvenlik Uyarilari:

1. Bu elektrikli aletin bir taşlama, zimparalama, tel fıça veya kesme aleti olarak kullanilması amaçlanmppir. Bu elektrikli aletle birlikte verilen:tüm güvenlik uyarilarini, talimatlari, resimli acıklamaları ve Özellik tablolarini okuyun. Aşàğida listelenen talimatlarin herhangi birine uyulmaması elektrik seksu, yangın ve/veya ciddi yaralanmalar ile sonçanabilir.
2. Bu elektrikli aletle parlatma gibi islemlerin yapilmasi tavsiye edilmez. Bu elektrikli aletin tasarim amacina uygun olmayan islemler tehlike olusturabilir ve yaralanmaya neden olabilir.
3. Aletin imalatçisi tarafindan özel olarak tasarlanmamı ve tavsiye edilmeyen aksesuarlari kullanmayin. Bir aksesuarin yalınizca elektrkli aletinize takilabiliyor olması, onun güvenlıçalşacagini garantı etmez.
4. Aksesuarin ana hizi en azindan elektrikli aletin üstunde belirtilen maksimum hija esit olmalidir. Anma hizlarindan daha hijl calisan aksesuarlar kirlabilitir ve firlayabilirler.

5. Aksesuarizin dis capi ve kalinligi elektrikli aletinizin kapasite derecelendirmesi dahilinde olmalidir. Dogru boyutta olmayan aksesuarlar yeterince korunamayabilir ve kontrol edilemeyebilirler.

6. Aksesuararin disli montaj parcalari taqlama makinesinin mil disine tam olarak uymalidir. Flans yardimiyla takilan aksesuarlar icin, aksesuarin mil delikleri flansin yerlestirme capina uygun olmalidir. Elektrikli aletin monte edildigi kismina uymayan aksesuarlar dengesiz doner, asiri titresim yapar ve kontrolden cikabilirler.

7. Hasarli bir aksesuari kullanmayin. Her kullanimdan once aksesuarlarda, orneegin taşlama taşlarinda yonga veya Çatlak, taban disklerinde Çatlak, kopma veyaassistantı asınma, tel fırçalarda gezşek veya kırık tel muayenesi yapın. Eşer elektrikli alet veya aksesuar Düşürülürse, hasar muayenesi yapın ve hasarsiz aksesuar takın. Bir aksesuari muayene attikten ve taktiktan sonra, kendinizi ve civardaki insanlari döner aksesuarin dizleminden uzak tutun ve elektrikli aleti bir dakika kadar maksimum yüksüz hizda calistirin. Bu test calistirmasi sirasinda normal olarak hasarlı aksesuarlarkoparlar.
8. Kisisel koruyucu donanim kullanin. Uygulamaya baglı olarak yüz siperleri veya güvenlik gozlukleri kullanin. UygunGORuldugu sekilde toz maskesi, kulak koruyucular,eldiven va taslama taslarindan veya is parcasindan kapan kucuk parcalardansizi koruyabilecek is onlugu takin. Goz koruyucular cesisli islemlerin uretececi uçan kiriintrari durdurabilecek nitelikte olmalir.Toz maskesi veya solunum cihazi yaptiginiz islemin uretececi kucuk parcacicklari suze bilecek nitelikte olmalir.Uzun sure yuksek yogunjukta gurultüye maruz kalmak isitme kaybina neden olabilir.
9. Civarda bulunanlari calisma alanindan gvenli bir uzaklikta tutun. Calisma alanina giren herkes kisel koruyucu donanim kullanmalidir. Kirilan bir aksesuarin veya is parcasinin kiriklari uzaga firlayip, calisma yerinin ötesinde yaralanmalara neden olabilir.
10. Kesici aksesuarin gırunmeyen kabolara ya da aletin kendi kordonuna temas etme olasili bulunan yerlerde calisirken elektrikli aleti sadece yalitmll kavrama yüzeyinden tutun. Kesici aksesuarin "akimli" bir telle temas etmesi elektrikli aletin yalitimsiz metal kismilarini "akimli" hale getirebilir ve kullaniciyi elektrik seksuna maruz birakabilir.
11. Kordonu doner aksesuardan uzakta tutun. Eger kontrolü kaybederseniz, kordon kesilebilir veya takilabilir ve eliniz ya da kolunuz doner aksesuara seksilebilir.
12. Aksesuar tamamen durmadan once elektrikli aleti kesinlikle yere koymayin. Doner aksesuar yere surtunup, elektrikli aletin kontrolunuz disinda firlamasina neden olabilir.
13. Elektrikli aleti yaninizda taşirken calistirmayin. Giysilerinizin kazayla doner aksesuara temas etmesi aksesuari vucudunuza cekebilir.
14. Elektrikli aletin havalandirma deliklerini duzenli olarak temizleyin.Motorun fani tozu govdenin icine ceker ve asiri toz metal birikimi elektrik sehlikelerine neden olabilir.

15. Elektrikli aleti tutusabilen malzemelerin yakininda kullanmayin. Kivilcimlar bu malzemeleri tutusturabilitir.

16. Sivi soğutucu gerektiren aksesuarlar kullanmayin. Su veya diger sivi soğutucularin kullanilmasi elektrik carpmasina veya seksuna neden olabilir.

Geri Tepme ve Ilgili Uyarilar:

Geri tepme sikisan veya takilan bir taşlama taşa, taban diskine, fircaya veya baska bir aksesuara verilen ani bir tepkidir. Sikisma veya takilma doner aksesuarin aniden durmasina ve bu da elektrikli aletin tutukluk noktasinda aksesuarin donme yönünun tersiogrultuda kontrolsüz sekilde itilmesine neden olur.

Örneğin, eger bir taşlama taşi is parcasina takilir veya sikişırba, sikişma noktasina giren taşın kenari malzeme yüzeyine batarak, taşın disari tirmanmasina veya tepmesine neden olabilir. Taşlama taşi, sikişma noktasinda taşın hareket yönüne baglı开辟 operatore veya ondan uzagadoğan sıçrayabilir. Bu kosullarda taşlama taşlari kılınilabilir de.

Geri tepme elektrikli aletin yanlş kullanımasınin ve/veya yanlş kullanım usulleri veya kosullarin bir sonucudur ve asagida belirtildigi gibiDOGRU.ONlemlerle ONlenebilir:

a) Elektrikli aleti daima sikica kavrayin ve vucudunuzun ve kolunuzun durusunu geritepme kuvvetlerine direnc gosterreichek sekilde ayarlayin. lk calistirma sirasinda geritepme veya tork etkisi uzerinde maksimum kontrl saglamak icin, eger varsa, daima yardimci sapi kullanin. Egerogrups onlemler alinirsa, operatior tork etkilerini veya geritepme kuvvetlerini kontrl edbilir.
b) Elinizi kesinlikle doner aksesuarin yakinina koymayin. Aksesuar elinizin ustuneogrulu geri tepebilir.
c) Vucudunuzu geri tepme halinde elektrikli aletin firlayacagi alanda bulundurmayin. Geri tepme aleti takilma noktasinda taşin hareketinin tersi yonde iter.
d) Koseleree, keskin kenarlarda, vb. calisirken özel dikkat gõsterin. Aksesuarin ziplamasindan ve takilmasindan kaçınin. Koseleree, keskin kenarlarda vya ziplama halinde doner aksesuarin takilma eigilimi vardir ve kontrl kaybina ve geri tepmeye neden olur.
e) Bir zincir testere, oyma biçàgi veya disli testere biçàgi takmayin. Bu biçaklar sikça geri tepme ve kontrl kaybi yaratir.

Taşlama ve Aşindirarak Kesme İslemlerine Özgü Güvenlik Uyarilari:

a) Sadece elektrikli aletiniz icin tavsiye edilen taşlama taşlarini ve seçilen taş icin özel olarak tasarlanmşiperi kullanin. Elektrikli aletin tasarimina uygun olmayan taşlar yeterli sekilde koruma altina alinmayabilir ve güvensizdirler.
b) Merkezden basmai disklerin taslama yüseyi, koruyucu kapak carkı dizleminin alta monte edilmelidir. Koruyucu kapak carkinin üzerine.Doğru cikinti yapacak sekilde hatali monte edilmis bir taslama diski yeteri olçude kapatilamaz.
c) Siper elektriki alete siki sekilde takili olmali ve taşin operatore.Doğru açıkta kalan kismi en az olacak sekilde maksimum güvenlik yüz konumlandirilmaldir. Siper, operatörün kırilan taş parçalarindan, kazayla diske temas etmekten ve giysileri tutusturabilecek kivilcmlardan korunmasina yardimci olur.

d) Taslama taslari sadece tavye edilen uygulamalarda kullanilmalidir. Orneigin: Kesme tasinin yan tarafiyla taslama yapmayin. Asindirarak kesme taslari cevresel asindirmaya yoneliktir, bu taslara etki eden yan kuqvetler parcalanmalarina neden olabilir.
e) Daima taşıniz icindoğan boyut ve sekilde hasarsiz flanslar kullanin.Doğru flanslar taşi destekleyerek, taş kırilmasi olasiligişi azaltir. Kesme taşların flanslari taslama taşlarınflanslarindan farkl olabilir.
f) Daha buyuk elektrikli alelerin asinarak kucumlus taslarini kullanmayin. Daha buyuk elektrikli aleler icin tasarlanmis taslar kucuk alelerin daha yuksek hizlarina uygun olmayabilirler ve parcalanabilirler.

Asindirarak Kesme Islemlerine Ozgu Ek Güvenlik Uyarilari:

a) Kesme taşini "durtmeyin" veya üstüne asiri basınc uygulamayin. Asiri derinlikte bir kesme yapmaya calismayin. Tasın asiri zorlanması yüku ve taşın kesik icinde bukülme veya takilma olasiliğinci artirarak, geri tepmeye veya taşın kırilmasa neden olabilir.
b) Vucudunuzu doner taşa ayni hizada ve tasin gerisinde tutmayin. Taş, calisma noktasinda, vucudunuzdan uzaga dogru hareket ederken, olasi bir geri tepme doner mili ve elektrkli aleti dokrudan dogruya size dogru firlatabilir.
c) Taş takildigi veya herhangi bir nedenle kesmeyi durdurduğu zaman, elektrikli aleti kapatin ve taş tamamen duruncaya kadar onu hareketsiz sekilde tutun. Kesme taşi dōnerken onu kesinlikle kesikten Çikarmaya calismayin aksi takirde geri tepme olusabilir. Taşın takilma nedenini arastirip, ortadan kaldirmak icin dizeltici islemleri yapın.
d) Is parcasinda kesme islemine yeniden baslamayin. Tasin tam hiza ulasmasini bekleyin ve dikkatli sekilde tekrar kesigeGPCirin.Elektrkli aleit parcasi icinde tekrar calistirilrsa, taq takilabilir, yukari tirmanabilir veya geri tepebilir.
e) Tasin takilmasi veya geri tepme riskini en aza indirmek icin panelleri ve cok buyuk is parcalarini destekleyin. Buyuk is parcalari kendi aigrlklari altinda bel vermeye meyillidirler. Destekler ta sin her iki yaninda kesme hattina ve is parcasinin kenarina yakin olarak, is parcasinin alta nerlestirilmelidirler.
f) Mevcut duvarlarin veya diger kör alanlarinicone "oyuk kesme" yaparken daha fazla dikkat gosterin. Fazla ileri giden taş gaz veyasu borularini, elektrik kabolarini veya geritepmeye neden olabilecek nesneleri kesebilir.

Zimparalama Isglemlerine Ozgu Gvenlik Uyarilari:

a) Asiri buyuklukte zimpara kagidi diski kullanmayin. Zimpara kagidi seçerken imalatçınin tavsiyelerine uyun. Zimpara taban diskini asan buyuklukte zimpara kagidi yirtilma risikolʊsturur ve takilmaya, diskin kopmasina veya geri tepmeye neden olabilir.

Tel Firca Islemlerine Ozgu Gvenlik Uyarilari:

a) Olağan ilemler sirasinda bile fircadan tellerin firlayabilegigi konusunda uyanik olun. Fircaya asiri yuk uygulayarak telleri asiri zorlamayin. Teller kolaylikla ince giysilere ve/veya cilde batabilirler.
b) Tel firca islemi icin bir siper kullanilmasi tavsiye edilityorsa, tel diskinin veya fircanin siper tarafindan engellenmemesini saglayin. Tel disk veya firca i syukune veya merkezkaq kuvvetlerine bagl olarak genisleyebilir.

Ek Güvenlik Uyarilari:

1. Merkezden basmali taşlama diskler kullanırsaniz, mutlaka sadece fiberglas takviyeli diskler kullanin.
2. Bu taşlama makinesiyle Taş Çanak tipi diskleri KESİNLİKLE KULLANMAYIN. Bu taşlama makinese bu tip diskler icin tasarlanmamıstir ve boyle bir urün kullanilmasi ciddi yaralanmalara neden olabilir.
3. Mile, flansa (özellikle takma yüzeyine) veya kilit somununa zarar vermemeye dikkat edin. Bu kismilarin hasar gormesi diskin kirlmasi ile sonuçlanabilir.
4. Alet calistirilmadan once diskin is parcasina degmediginden emin olun.
5. AletiGPCekbirisparçasüzerinde kullanmadan oncebir surebossta calistirin.Tasinyanlstakilmis veya dengesiz oldugunu gosten titreme ya da yalpalamalaradikkat edin.
6. Taslama yaparken diskin belirlenmis yüzeyini kullanin.
7. Aleti calisir durumda birakmayin. Aleti sadece elinizde tutarken calistirin.
8. Calismadan hemen sonra is parcasina dokunmayin; Cok sicut olabilir ve cildinizi yakabilir.
9. Calismadan hemen sonra aksesuarlara dokunmayin; cok sicak olabilir ve cildinizi yakabilirler.
10. Disklerin doitru monte edilmesi ve kullanilmasi icin imalatcinn talimatlarna uyun. Diskleri ozenle aktarin ve saklayin.
11. Buyuk delikli taşlama disklerini uydurmak ilen ayri reduksiyon nipel ya da adaptork kullanmayin.
12. Sadece bu alet icin belirtilen flanslari kullanin.
13. Deligi vida disli disk takilmak istenen aletlerde bu diskin dislerinin mil uzunlugunu kabul edecek kadar uzun olması gereklidir.
14. Is parcasinin dogrudesteklenip desteklenmediigini kontrl edin.
15. Diskin alet kapatildiktan sonra donmeye devam ettiğine dikkat edin.
16. Calisma yeri asiri sicak ve nemliye ya da cok fazla iletken toz kirliliigi mevcutsa kullaninin guvenligi icin bir kisa devre kesicisi (30 mA) kullanin.
17. Bu aleti asbest iceren hiçbir malzeme üstunde kullanmayin.
18. Kesme diski kullandiginiz zaman, daima yerel yonetmeliklerin gerektirdigi toz toplayici disk speri ile calisin.
19. Kesme diskleri yanal bir basinca maruz kalmamaldir.

20. Calisma sirasinda kumas is eldivenleri kullanmayin. Kumas eldivenlerin lifleri alete girebilir, bu da aletin bozulmasina neden olur.

21. Aletin kullanimindan dolayi hasar gormesi halinde tehlikeye yol acabilecek elektrik kablolari, su borulari, gaz borulari, vb. olmadigiindan emin olun.

BU TALIMATLARI MUHAFAZA EDINIZ.

UYARI:

Urunu kullanirken (defalarca kullaninca kazanilan) rahatlik ve tanidiklik duygusunun ilgili urunun gvenlik kurallanna siki sikiya bagli kalmanin yerine gezmesine IzIN VERMEYIN. YANLIŞ KULLANIM veya bu kullanma kilavuzunda belirtilen emniyet kurallarina uymama ciddi yaralanmaya neden olabilir.

ISLEVSEL AÇIKLAMALAR

DIKKAT:

• Alet üzerinde ayarlama ya da ileyis kontrolü yapmadan once aletin kapali ve fisinin seksili oldugundan daima emin olun.

Saft kilidi (Sek. 1)

DIKKAT:

• Mil hareket halindeyken saft kilidini asla kullanmayin. Alet zarar gorebilir.

Akesesarlari takarken veya cikarirken milin donmesini onlemek icin saft kilidine basin.

Anahtar islemi (Sek. 2)

DIIKKAT:

• Aleti fisi takmadan once surgulu anahtarin dokru calistigindan ve surgulu anahtarin arka kismina basildiginda "OFF" (kapali) konumuna dondugunden emin olun.
• Uzun sureli kullanim sirasinda kullanicinin rahati icin anahtar "ON" (açık) konumunda kilitlenebilir. Anahtar "ON" (açık) konumunda kilitliken dikkatli olun ve aleti siki kavrayin.

GA4040C, GA4041C, GA4540C, GA4541C, GA5040C, GA5041C, GA6040C modeli icin

Aleti baslatmak icin, surgulu anahtari arka kismindan iterek "I (ACIK)" konuma getirin. Surekli kullanim icin, surgulu anahtarin on kismina basarak anahtari kitleyin. Aleti durdurmak icin, surgulu anahtarin arka kismina basin ve "O (KAPALI)" konuma kaydirin.

GA5040CN modeli icin

Aleti baslatmak icin, surgulu anahtarı "I (AÇİK)" konuma getirin.

Aleti durdurmak icin, surgülü anahtari "O (KAPALI)" konuma kaydirarak serbest birakin.

Gösterge lambasi (Sek. 3)

Alet fise takildiginda gostege lambasi yesil renkte yanar. Gostege lambasi yanmiyorsa, ana kablo veya kontrlor hasarli olabilir. Gostege lambasi yaniyor fakat alet acik konumda oldugu halde calismaya baslamiyorsa; karbon furcalar asinmis ya da kontrlor, motor veya ACMA/ KAPAMA anahtari hasarli olabilir.

Istenmeyen yaniden baslatma korumasi

Fiş takili olsa da anahtar kilitli konumda olduğunda alet calismaya baslamaz.

Bu sirada gõsterge lambasi kirmizi renkte yanip sönerek istenmeyen yeniden baslatma koruma aygitinin calismakta oldugunu gosterir.

Istenmeyen yeniden baslatma korumasini iptal etmek icin, surgulu anahtari "O (KAPALI)" konuma getirin.

Hiz ayar kadrani (Sek. 4)

Hiz ayar kadrani 1'ile 5arasinda bir sayiya cevrilerek donus hizi degistirilebilar.

Kadran 5 rakamna dokru cevrildiginde daha yuksek hiz elde edilir. Kadran 1 rakamna dokru cevrildiginde isedaha dusuk hiz elde edilir.

Kadran üzerindeki rakamlar ve yaklaşıkDONUS hizl arasindaki ilisiç iar asağidaki tabloya bakın.

GA4040C, GA4540C, GA5040C, GA5040CN, GA4041C, GA4541C, GA5041C modeli icin

Rakam dak	-1 (R.P.M.)
1 2.800
2 4.000
3 6.000
4 8.000
5 11.000

012752

GA6040C modeli icin

Rakam dak	-1 (R.P.M.)
1 4.000
2 5.000
3 6.000
4 7.000
5 9.000

012756

DIKKAT:

Alet uzun bir sure boyunca surekli olarak dusuk hizda calistirilrsa, motora asiri yuk biner ve motor isinir.
- Hiz ayar kadrani sadece 1 ile 5 rakamlariarasinda hareket ettirilebilir. Kadrani 5'in ilerisine ya da 1'in gerisine cevirmeye zorlamayin,aksi takdirde hiz ayar islevi calismayabilir.

Elektronik islev

Elektronik islevli alelirin kullanimi asağnda belirtlen özellikler nedeniyle daha kolaydir.

Sabit hiz kontrlü

Sabit hiz kontrolü, yüklü kosullarda donus hizin sabit tutarak daha iyi bir finis saglar.

Yumusak baslatma özelliigi

Yumusak baslatma özelliigi baslatma sirasinda olusan sarsintiy engeller.

Asiri yuk koruması

Alet üzerine binen yuk kabul edilebilir seviyeleri astiginda, motoru asiri isinmadan korumak icin motora verilen guc azaltilir. Yuk, kabul edilebilir seviyelere geridondugunde alet normal bir sekilde calismaya devam eder.

Mekanik frem

GA4041C, GA4541C, GA5041C modeller ici

Mekanik fren, aletin gucu kapatildiktan sonra etkinleir.

Anahtar açikken guç kaynagı kapatilsa fren calismaz.

MONTAJ

DIKKAT:

• Alet üzerinde herhangi bir is yapmadan once aletin kapali ve fisinin seksili oldugundan daima emin olun.

Yan sapin (tutamağın) takilması (Şek. 5)

DIKKAT:

• Calismaya baslamadan once yan sapin yerine saglam sekilde takilmis oldugundan daima emin olun.

Yan sapi sekilde gosterildigi gibi alet ustundeki konumuna sikica vidalayin.

Disk siperinin takilmasi vya cikarilmasi (Merkezden basmai disk, flap disk, fleks disk, tel disk firca / asindirici kesme diski, elmas disk icin)

UYARI:

• Merkezden basmai bir disk, flap disk, fleks disk veya tel disk firca kullanilirken; disk siperi, siperin kapali tarafinin yonu daima kullaniciyaDOGRUbakacak sekilde takilmalidir.
• Bir asindirici kesme disk / elmas disk kullanildigi zaman, sadece kesme diskleriyle kullanilmak icin belirlenmis özel disk siperini kullandiginizdan emin olun. (Bazi Avrupa ülkerinde, elmas disk kullanilirken normal siper kullanilabilir. Ülkenizdeki yonetmeliklere uygun davranin.)

Kilitvidasi tipidiskoperli aleiticin (Sek.6)

Disk siperini bant ustündeki Çiçnti yatak mahfazasi ustündeki centikle ayni hizada olacak sekilde monte edin. Sonra disk siperini saat yönünün tersine 180^ dondürün. Vidayi iyice sikişgünizdan emin olun.

Disk siperini Çikarmak icin, takma islemlerini tersinden uygulayin.

Kiskac kolu tipi disk siperli aleit icin (Sek. 7 ve 8)

Vidayi gesettikten sonra levyeyi ok yonunde dondurun. Disk siperini bant ustundeki cikinti yatak mahfazasi ustundeki centikle ayni hizada olacak sekilde monte edin. Sonra disk siperini saat yonunun tersine 180^ dondurun.

Levyeyi ok yönunde cektikten sonra vidayı sikarak disk siperini sabitleyin. Disk siperinin aci ayari levye ile yapilabilelir.

Disk siperini Çikarmak icin, takma islemlerini tersinden uygulayın.

Merkezden basmai diskin veya flap diskin takilmasi veya cikarilmasi (istege bagli aksesuar) (Sek. 9 ve 10)

UYARI:

• Merkezden basmai bir disk veya flap disk kullanirken, disk speri, siperin kapali tarafinin yonu daima kullaniciya dokru bakacak sekilde takilmalidir.

Iç flansi mile takin. Diski ic flansin üstune takin ve kilit somununu cikintisi aşaigi (diske dokru) bakacak sekilde vidalayin.

Kilit somununu sikmak icin, milin donmemesi sekslayacak sekilde saft kilidine kuvvete bastirin, sonra kilit somunu anahtarini kullanarak saat yonunde iyice sikin.

Diski Çikarmak icin, takma islemlerini tersinden uygulayin.

Süper flans (istege bagli aksesuar)

F harfli modellerde standart donanim olarak bir super flanş bulunur. Kilit somununu açmak icin klasik tipe oranla sadece 1/3 caba gerekir.

DIKKAT:

• Mekanik frenlde donatilmis modellerde super flans kullanmayin. Aksi takdirde, frem etkinlestirildiginde super flans gevseyebilir.

Ezynut'in takilmasi veya cikarilmasi (istege bagli aksesuar) (Sek. 11, 12, 13 ve 14)

DIKKAT:

• Ezynut' Super Flans veya model numarasinin sonunda "F" harfi olan taslama makinesi modelleri ile birlikte kullanmayin. Bu flanslar tum disin mil tarafindan tutulmasina engel olacak kadar kalindir.

Ic flansi, asindirici diski ve Ezynut', Ezynut uzerindeki Makita Logosu disari bakacak sekilde monte edin.

Saft kildine sikica bastirin ve asindirici diski saat yonunde sonuna kadar dondurerek Ezynut'sikilayin. Gevsetmek icin Ezynut'in dihalkasini saatin aksi yonde dondurun.

NOT:

• Ok Çentigi österreich muddetçé Ezynut elle gesvetilebilir. Aksi takdirde, gezsetmek icin bir kilit somunu anahtari gerekir. Anahtarin bir pimini bir delige yerleştin ve Ezynutı saatin aksi yönunde dondürün.

Fleks diskin takilmasi vya cikarilmasi (istege\

• Bu kilavuzda belirtilen zimparalama aksesuararini kullanin. Bu aksesuarlar ayrica satin alinaldir.

Kauçuk altligi mile takin. Diski kauçuk altligi üzerine yerleşirin ve zimpara kilit somununu mile vidalayin. Zimpara kilit somununu sikmak icin, milin donmemesi sekslayacak sekilde saft kilidine kuvvete bastirn sonra kilit somunu anahtarini kullanarak saat yönunde iyice sikin.

Diski cikarmak icin, takma islemlerini tersinden uygulayin.

Toz kapagli eklentisin takilmasi veya cikarilmasi (isteğe baglı aksesuar) (Sek. 17)

UYARI:

• Toz kapiqi eklentisini takmadan veya cikarmadan once aletin kapali ve fisinincekili oldugundand daima emin olun. Aksi takdirde alet zarar gorebilir ya da kisesel yaralanmalar meydana gelebilir.

Toz kapaği eklentisinin dört parçasi vardu ve her biri farkl pozisyonlarda kullanilir.

Toz kapaği eklentisini isaretler (A, B, C veya D)
gösterildigi sekilde yerlesecek sekilde ayarlayin.
Pimlerini havalandirma deliklerineGPCIRerek kapatin.
Toz kapaği eklentisi elleçikarilabilir.

NOT:

• Toz kapaği eklentisi toz ya da yabancı maddelerle tikandiğnda;cikarip temizleyin. Tıkali bir toz kapaği eklentisi ile calismaya devam etmek alete zarar verir.

KULLANIM

UYARI:

• Aletin hicbir zaman zorlanması gerekmez. Aletin ağırkı yeterli basinci uygular. Zorlama ve fazla basınç tehlükeli disk kırilmasın neden olabilir.
• Taşlama sirasinda alet Düşürülürse diski DALMAdehyigişirin.
• Taşlama diskini ASLA taşlanan malzemeye vurmayın ya da carpmayın.
• Ozellikle kõselerde, keskin kenarlarda, vb. alanlarda calisirken diski ziplatmaktan ve engellere takmaktan kaçınin. Bu, kontrl kaybina ve geri tepmeye neden olabilir.
• Bu aleti ASLA ahsap kesme buçaklari ve diger testere buçaklari ile kullanmayin. Bu buçaklar bir taşlama makinesiyle kullanildında sikca geri teperler ve yaralanmaya yol acacak kontrol kaybina neden olurlar.

DIKKAT:

• l's parcasi ile temas halindeyken aleti asla calistirmayin; bu, kullanicin yaralanmasina neden olabilir.
• Calisma sirasinda daima emniyet gozlukleri veya bir yüz speri kullanin.
• Calismaniz bitince daima aleti kapatin ve yere koymadan once diskin tamamen durmasini bekleyin.

Taślama ve zimparalama ișlemi (Sek. 18)

Aleti DAIMA bir elinizle arka sapindan ve diger elinizle yan sapindan tutun. Aleti calistirin ve diski is parcasina uygulayin.

Genel olarak diskin kenarini is parcasinin yüzeyine yaklaşık 15 derecelik bir aciyla tutun.

Yeni bir diskin alistirma doneminde taslama makinesini B yönunde calistirmayin aksi takdirde disk is parcasini keser. Diskin kenari kullanilip yuvarlandiktan sonra, disk hem A hem de B yönlerinde kullanilabilir.

Asindirici kesme diski / elmas disk ile calisma (istege bagli aksesuar) (Sek. 19)

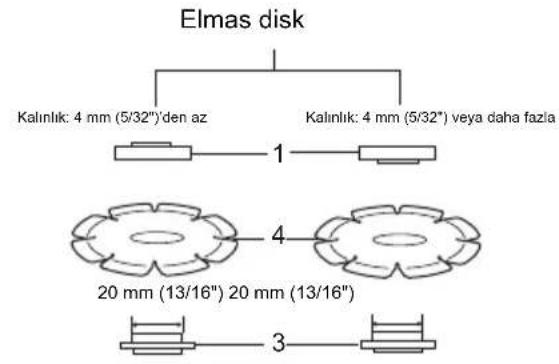

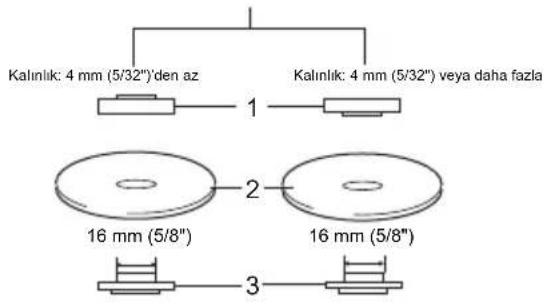

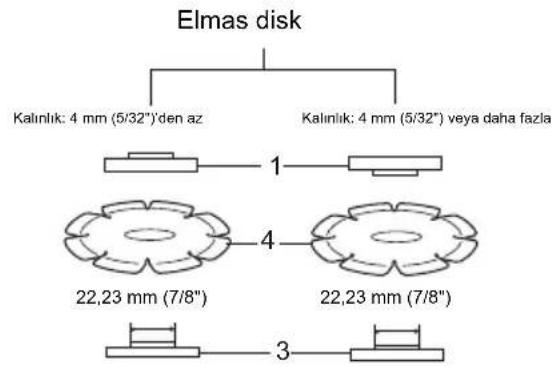

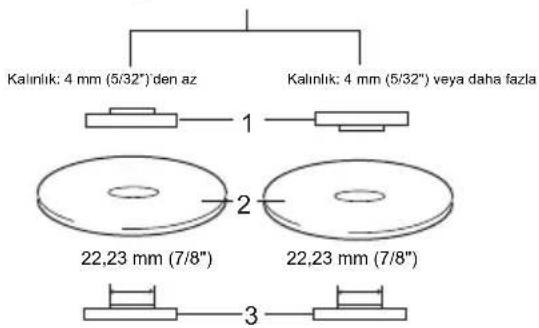

Kilit somununu ve ic flansi monte etme yonu disk kalinligina gore degisir.

100 mm (4") model

Asindirici kesme diski

1. Kilit somunu

2. Asindirici kesme diski

3.1cflans

1. Elmas disk

115 mm (4-1/2") / 125 mm (5") / 150 mm (6") model

Asindirici kesme diski

1. Kilit somunu

2. Asindici kesme diski

3.1cflans

1. Elmas disk

012746

UYARI:

• Bir asindirici kesme diski / elmas disk kullanildigi zaman, sadece kesme diskleriyle kullanilmak icin belirlenmis özel disk siperini kullanidiginizdan emin olun. (Bazi Avrupa ükelerinde, elmas disk kullanilirken normal siper kullanilabilir. Ülkenizdeki yonetmeliklere uygun davranin.)
• Kenar taşlama icin ASLA kesme diski kullanmayın.
• Diski "sikistirmayin" veya asiri basinc uygulamayin. Asiri derinlikte bir kesme yapmaya calismayin. Tasin asiri zorlanmasi yuku ve tasin kesik icinde bukulme veya takilma olasiligiini artirarak, geri tepmeye, tasin kirlmasina ve motorun asiri isinmasina neden olabilir.
• Is parcasinda kesme islemine baslamayin. Diskin tam hiza ulasmasini bekleyin ve dikkatli sekilde kesignin icine girerek, aleti is parcasinin yuzeyi boyunca ileriogrdu ilerletin. Elektrkli alet is parcasi icinde calistirilrsa, disk takilabilir, yukari tirmanabilir vya geri tepebilir.
• Kesme ilemleri sirasinda, diskin açisini kesinlikledehyişistirmeyin. Kesme diskine (taşlamada oldugu gibi)yan basınc uygulanması diskin kırilmasinvekopmasina neden olarak, ciddi yaralanmalara yol acabilir.
• Bir elmas disk kesilecek malzemeye dok olarak calistirilmaldir.

Tel tas fircayla calisma (istege bagli aksesuar) (Sek. 20)

DIKKAT:

• Fircanin onunde veya hizasinda hiç kimse olmadigiindan emin olarak, aleti yüksüz calistirqp fircanin calismasini kontrl edin.
• Hasarli veya dengesiz fircalari kullanmayin. Hasarli firca kullanilmasi kirk firca tellerin temas etmesiyle yaralanma potansiyelini artirabilir.

Aleti prisden cikarin ve mile kolay erisim icin ters sekilde yerleşirin. Mil üstündeki aksesuarlari cikarin. Tel tas fircayi mile takin ve verilen anahtarla sikin. Firca kullanirken, tellerin asiri bukulup erken kinlmasina neden olan asiri basinc uygulamayin.

Tel disk fircayla calisma (istege bagli aksesuar) (Sek. 21)

DIKKAT:

• Fircanin onunde veya hizasinda hic kimse olmadigindan emin olarak, aleti yuksuz calistirip tel disk fircanin calismasini kontrl edin.
• Hasarli veya dengesiz tel disk fircalari kullanmayin. Hasarli tel disk firca kullanilmasi kirk firca tellerinin temas etmesyle yaralanma potansiyelini artirabilir.
• Tel disk fircalarla birlikte DAIMA, diskin capi siperin icinde kalacak sekilde, siper kullanin. Disk kullanim sirasinda kirlabilir ve siper kijsel yaralanma olasilitigi in azaltir.

Aleti prizden cikarin ve mile kolay erisim icin ters sekilde yerleştin. Mil üstündeki aksesuarlari cikarin. Tel disk fircayi mile takin ve verilen anahtarla sikin.

Tel disk fürca kullanirken, tellerin asiri bukulup erken kirlmasina neden olan asiri basinc uygulamayin.

BAKIM

DIKKAT:

• Muayene ya da bakim yapmadan once aletin kapali ve fisinincekili oldugundan daima emin olun.
• Benzin, tiner, alkol ve benzeri maddeleri kesinlikle kullanmayin. Renk degisimi, deformasyon veya Çatlaklar olusabilir.

Alet ve hava delikleri temiz tutulmaldir. Aletin hava deliklerini duzenli araliklarla veya delikler her tikanmaya basladiginda temizleyin. (Sek. 22)

Aleti EMNIYETLI ve ÇALISMAYA HAZIR durumda tutmak,— in onarimal, karbon,— muayenesi ve degistirilmesi,—butka her)—bakim ve ayarlamalar daima Makita yedek parçalari”—kullanilarak Makita Yetkili Servis Merkezleri tarafindan yapilm aldir.

ISTEGE BAGLI AKSESUARLAR

DIKKAT:

• Bu aksesuarlar ve ek parçalar bu el kitabinda belirtilen Makita aletiniz ile kullanilmak icin tavsiye edilmektedir. Herhangi böcka bir aksesuar ya da ek parka kullanilmasi insanlar icin bir yaralanma riski getire bilir. Aksesuarlari ya da ek parçaları yalınizca belirtilmigi olan kullanim amaclarina uygun olarak kullanin.

Bu aksesuarlarla ilgili daha fazla bilgiye ihtiayduyarsaniz bulundugunuz yerdeki Makita Servis Merkezibasvurun.

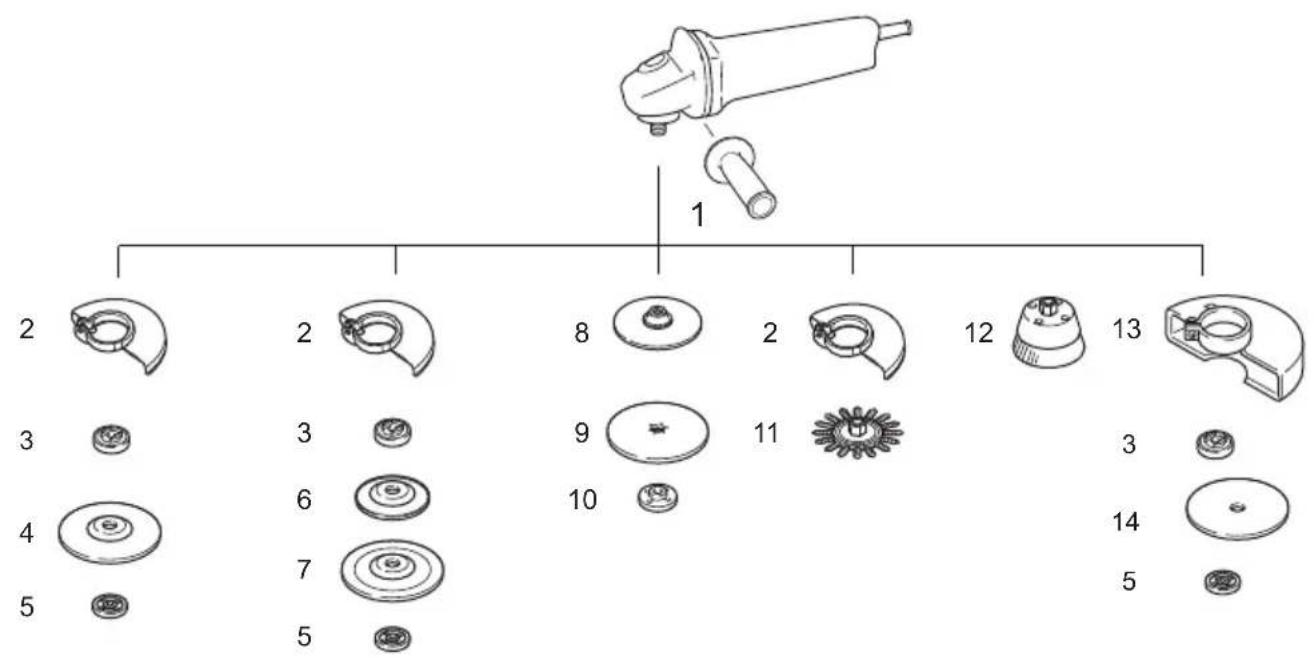

Toz kapa eklentisi

	100 mm (4") model 115	mm (4-1/2") model 125 mm	(5") model 150 mm (6") model
1	S			a
2 Disk Siperi (taşlama diski icin)
3 lç flanş	lç flanş Süper flanş *1	lç flanş Süper flanş *1	lç flanş Süper flanş *1
4 Merkezden basmai disk/Flap disk
5 Kilit somunu	Kilit somunu Ezynut *2	Kilit somunu Ezynut *2	Kilit somunu Ezynut *2
6	Lastik altlık	Lastik altlık	Lastik altlık	-
7 Fleks disk Fleks disk Fleks disk	-
8	Kauçuk altlık 76	Kauçuk altlık 100	Kauçuk altlık 115	Kauçuk altlık 125
9	Aşindirici disk
10	Zimpara kilit somunu
11	Tel disk:fınga
12	Tel tas:fınga
13	Disk Siperi (kesme disk:içın)*3
14	Aşindirici kesme disk/Elmas disk
-	Kilit somunu anahtarı

Not:

1 Fren islevi ile donatilmis bir taşlama makinesinde Süper flanç kullanmayın.
2 Ezynut ve Super flansı birlikte kullanmayın.
*3 Bazi Avrupa ükelerinde, elmas bir disk kullanilirken diskin her iki yanini kaplayan özel siper yerine normal siper kullanilabilir. Ülkenizdeki yönemeliklere uygun davranın.

013977

NOT:

• Listedeki bazı parçalar standart aksesuar olakır Ürün paketininione dahil edilmigi olabilir. Aksesuarlar ülkeden ülkeye farklilik).(6)

Gürültu

EN60745 uyarinca hesaplanan tipik A-agrlikl gurultu duzeyi:

Kulak koruyucusu takin

ENG900-1

Titresim

EN60745 standardina gore hesaplanan titresim toplam degeri (üç eksenli vektör toplami):

Model GA4040C

Calisma modu: normal yan sap ile yüzey taşlama

Titresim emisyonu (a_h,AG) : 5,0 m/s²

Belirsizlik (K): 1,5 m/s²

Çalıma modu: titresim onleyici yan sap ile yüzey taslama

Titresim emisyonu (a_h_AG) .. 5,0m / s^2

Belirsizlik (K): 1,5 m/s²

Calisma modu: normal yan sap ile disk zimparalama

Titresim emisyonu (a_h,DS) : 3,0 m/s²

Belirsizlik (K): 1,5 m/s²

Calisma modu: titresim onleyici yan sap ile disk zimparalama

Calisma modu: normal yan sap ile yüzey taşlama

Titresim emisyonu (a_h,AG) : 6,0 m/s²

Belirsizlik (K): 1,5 m/s²

Çalışma modu: titresim onleyici yan sap ile yüzey taşlama

Titresim emisyonu (a_h,AG) .. 5,5m / s^2

Belirsizlik (K): 1,5 m/s²

CaliSma modu: normal yan sap ile disk zimparalama

Calisma modu: normal yan sap ile yüzey taşlama

Titresim emisyonu (a_h,AG) : 6,5 m/s²

Belirsizlik (K): 1,5 m/s²

Çalıma modu: titresim onleyici yan sap ile yüzey taşlama

Calisma modu: normal yan sap ile yüzey taşlama

Titresim emisyonu (a_h,AG) : 6,5 m/s2

Belirsizlik (K): 1,5 m/s²

Çalıma modu: titresim onleyici yan sap ile yüzey taşlama

Titresim emisyonu (a_h_AG) : 6,0 m/s²

Belirsizlik (K): 1,5 m/s²

Calisma modu: normal yan sap ile disk zimparalama

Calisma modu: normal yan sap ile yüzey taşlama

Çalıma modu: titresim onleyici yan sap ile yüzey taşlama

Titresim emisyonu (a_h,AG) : 5,5 m/s²

Belirsizlik (K): 1,5 m/s²

Calisma modu: normal yan sap ile disk zimparalama

Titresim emisyonu (a_h,DS) : 2,5 m/s² den az

Belirsizlik (K): 1,5 m/s²

Calisma modu: titresim onleyici yan sap ile disk zimparalama

Titresim emisyonu (a_h,DS) : 2,5 m/s den az

Belirsizlik (K): 1,5 m/s²

Model GA5041C

Calisma modu: normal yan sap ile yüzey taşlama

Titresim emisyonu (a_h,AG) : 7,0 m/s²

Belirsizlik (K): 1,5 m/s²

Calisma modu: titresim onleyici yan sap ile yuzey taqlama

Titresim emisyonu (a_h_AG) : 6,0 m/s2

Belirsizlik (K): 1,5 m/s²

Calisma modu: normal yan sap ile disk zimparalama

Titresim emisyonu (a_h,DS) : 2,5 m/s den az

Belirsizlik (K): 1,5 m/s²

Calisma modu: titresim onleyici yan sap ile disk zimparalama

Titresim emisyonu (a_h,DS) : 2,5 m/s den az

Belirsizlik (K): 1,5 m/s²

ENG902-1

• Bayan edilen titresim emisyon degeri standart test yontemine uygun sekilde olculmustur ve bir aleti bir baskasiyla karslaistirmak icin kullanilabilir.
• Bayan edilen titresim emisyon degeri bir on maruz kalma degerlendirmesi olarak da kullanilabilitir.
• Bayan edilen titresim emisyon degeri bu elektrikli aletin baslica uygulamaları icin kullanilir. Ancak, bu elektrikl alet baska uygulamalar icin kullanilirsa titresim emisyon degeri farkl olabilir.

UYARI:

• Bu elektrikli aletinGPCEK kullanimi sirasindaki titresim emisyonu aletin kulanim bicimlerine bagl olarak beyan edilen emisyon degeinden farkl olabilir.
• Gerçek kullanim kosullarindaki maruz kalmanin bir tahmini hesaplaması temelinde operatörü koruyacak güvenlik onlemlerini mutlaka belirleyin (çalıma dongusu icerisinde aletin kapali oldugu ve aktif durumda olmasınin yanı sira boşa calistigi zamanlar gibi, buttan zaman dilimleri goz onunde bulundurulardeğerlendirilmelidir).

EC UYGUNLUK BEYANI

Sadece Avrupa ülkeleri icin

EC uygunluk beyani bu kullanim kilavuzuna Ek A olarak eklenmistir.

Makita Europe N.V.

Jan-Baptist Vinkstraat 2, 3070 Kortenberg, Belgium

Makita Corporation

3-11-8, Sumiyoshi-cho, Anjo, Aichi 446-8502 Japan

www.makita.com

885106-647

IDE
