Avuç taşlama GWS 21-180 HV			GWS 21-230 HV PROFESSIONAL	GWS 24-180 BV PROFESSIONAL
Sipariş no. 0 601 851 B.. 0 601 852 B.. 0 601 853 B..
İlk hareket akımı sınırlandırmalı GWS 21-180 JHV PROFESSIONAL			GWS 21-230 JHV PROFESSIONAL	GWS 24-180 JBV PROFESSIONAL
Sipariş no. 0 601 851 G.. 0 601 852 G.. 0 601 853 G..
Anma giriş gücü* [W] 2 100 2 100 2 400
Çıkış gücü [W] 1 350 1 350 1 700
Boştaki devir sayısı [/dak] 8 500 6 500 8 500
Taşlama diski çapı, maks.	[mm]	180	230	180
Taşlama mili dişi		M 14	M 14	M 14
Ağırlığı, şebeke kablosu olmadan, yak.	[kg]	4,4	4,4	5,2
Koruma sınıfı		☐ / II	☐ / II	☐ / II
Avuç taşlama GWS 24-230 BV			GWS 26-180 BV PROFESSIONAL	GWS 26-230 BV PROFESSIONAL
Sipariş no. 0 601 854 B.. 0 601 855 B.. 0 601 856 B..
İlk hareket akımı sınırlandırmalı GWS 24-230 JBV PROFESSIONAL			GWS 26-180 JBV PROFESSIONAL	GWS 26-230 JBV PROFESSIONAL
Sipariş no. 0 601 854 G.. 0 601 855 G.. 0 601 856 G..
Anma giriş gücü* [W] 2 400 2 600 2 600
Çıkış gücü [W] 1 700 1 800 1 800
Boştaki devir sayısı [/dak] 6 500 8 500 6 500
Taşlama diski çapı, maks.	[mm]	230	180	230
Taşlama mili dişi		M 14	M 14	M 14
Ağırlığı, şebeke kablosu olmadan, yak.	[kg]	5,2	5,2	5,2
Koruma sınıfı		☐ / II	☐ / II	☐ / II

Lütfen aletinizin sipariş numarasına dikkat edin. Aletlerin ticari kodları değişik olabilir.

Açma ve anahtarlama işlemleri kısa süreli gerilim düşmelerine neden olur. Elektrik şebekelerinin koşulları uygun olmadığı takdirde bu durum diğer aletlerin çalışmasına olumsuz yönde etkide bulunabilir. 0,25 Ohm'dan daha küçük şebeke empedanslarında arızalar ortaya çıkmaz.

* Bu veriler, [U] 230/240 V'luk anma gerilimleri için geçerlidir. Daha düşük gerilimlerde ve değişik ülkelere özgü tiplerde bu veriler değişebilir.

Usulüne uygun kullanım

Bu alet; su kullanmadan metal ve taş malzemedeki kesme, kazıma ve fırçalama işleri için geliştirilmiştir. Taşlar kesilirken kılavuz kızak kullanılması gereklidir.

Statik konusundaki uyarılar

Taşıyıcı duvarlarda açılacak oluk ve kanallar DIN 1053 Kısım 1 normlarına veya aletin kullanıldığı ülkenin yönetmeliklerine tabidir.

Bu yönetmelik hükümlerine kesin bir biçimde uyulmalıdır. Çalışmaya başlamadan önce, sorumlu statikçi, mimar veya yapılardan yetkili merciin görüşünü alın.

Gürültü ve titreşim önleme hakkında bilgi

Ölçüm değerleri EN 50 144'e göre belirlenmektedir.

Aletin, frekansa bağımlı uluslararası ses basıncı seviyesi değerlendirme eğrisi A'ya göre tipik gürültü seviyesi: Ses basıncı seviyesi 90 dB (A). Çalışma sırasındaki gürültü seviyesi 103 dB (A)'dır.

Koruyucu kulaklık kullanın!

Tipik el/kol titreşimi 2,5 m/s ^2 den düşük (1,7 m/s ^2 ).

Aletin elemanları

Aletin elemanlarının numaraları grafik sayfasında gösterilen alete aittir.

Lütfen aletin resminin bulunduğu kapak sayfasını açın ve kullanım kılavuzunu okurken bu kapak sayfasını açık tutun.

1 ilave sap dişi (3x)
2 Mil kilitleme düğmesi
3 Açma/kapama şalteri
4 Titreşim sönümlendirici
5 ilave sap
6 Taşlama mili
7 Koruyucu kapak
8 Ayar vidası
9 Germe kolu
10 O-Halkalı bağlama flanşı
11 Kazıma/kesme diski*
12 Sikma somunu
13 h25-gérme somunu*

14 Kıskaç vida
15 Kod ucu
16 Taşlama çanağı koruyucu kapağı*
17 Taşlama çanağı*
18 Sıkma somunu için iki pimli anahtar*
19 El koruma parçası*
20 Ara diski*
21 Lastik zimpara tablası*
22 Zimpara kâğıdı*
23 Yuvarlak başlı somun*
24 Çanak fırça*
25 Elmas kesme diski*
26 Emici koruyucu kapaklı kılavuz kızak*

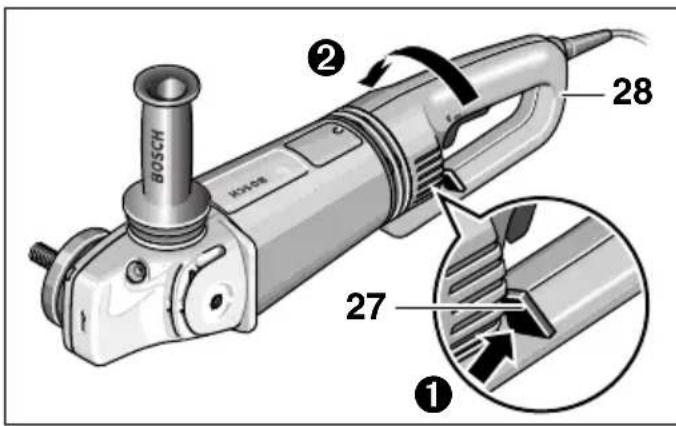

27 Tutamak boşa alma tertibatı
28 Tutamak
29 Taşlayarak kesme sehpası*

* Kullanım kılavuzunda tanımlanan ve şekilleri gösterilen akesuarın mutlaka teslimat kapsamında bulunması gerekmez!

Aletle güvenli bir biçimde çalışabilmek için, kullanım kılavuzu ve güvenlik talimatlarını dikkatlice okuyup, belirtilen hususlara titizlikle uymalısınız.

Ayrıca ekteki kitapçıkta belirtilen

genel güvenlik talimatına da uyulmalıdır. Aleti ilk kez kullanmadan önce, bu işi bilen birisinin gözetiminde bir süre deneme yapın.

■Koruyucu gözlük ve kulaklık kullanın.

■Çalışırken güvenliğinizi artırmak için koruyucu iş eldiveni, sağlam iş ayakkabıları, kask ve önlük gibi diğer koruma donanımlarını da kullanın.

■Çalışma sırasında ortaya çıkan tozlar sağlığa zararlı, yanıcı veya patlayıcı olabilir. Çalışırken uygun koruma önlemleri almak gerekir.

Örnek: Bazı tozlar kanserojen sayılır. Bu nedenle uygun toz ve talaş emme donanımı kullanın ve koruyucu maske takın.

■Hafif metal tozları yanabilir veya patlayabilir. Malzeme karışımları bazı durumlarda çok tehlikeli olduğundan çalışma yerinizi daima temiz tutun.

■Çalışma sırasında şebeke bağlantı kablosu hasar görecek veya ayrılacak olursa, dokunmayın ve hemen şebeke fişini prizden çekin. Aleti hiçbir zaman hasarlı bağlantı kablosu ile kullanmayın.

Açık havada kullanılan aletleri, maksimum 30 mA'lik tetikleme akımlı bir hatalı akım (FI) koruma şalteri üzerinden elektrik şebekesine bağlayın. Aleti yağmur altında veya ıslak yerlerde kullanmayın.

■Çalışırken aleti daima iki elinizle sıkıca tutun ve çalışma pozisyonunuzun güvenli olmasına özen gösterin.

■iş parçasını emniyete alın. İş parçasını bir sıkma tertibatı veya vidalı mengene ile sıkma elle tutmaktan daha güvenlidir.

■Kabloyu her zaman aletin arkasında tutun.

■Aleti elinizden bırakmadan önce daima kapatın ve aletin tam olarak durmasını bekleyin.

■Elektrikler kesildiğinde veya şebeke fişi prizden çıktığında hemen açma/kapama şalterini boşa alın ve başlangıç konumuna getirin. Bu sayede elektrikler geldiğinde aletin kontrol dışı çalışması önlenir.

■Bu alet sadece kuru kesme/taşlama işlerinde kullanılabilir.

■Aletle yapılan her türlü çalışmada ilave sapın mutlaka takılı olması gerekir.

■Alet ucunun yüzey altında gizli herhangi bir elektrik hattına veya aletin kendi şebeke kablosuna rastlama olasılığı bulunduğundan, aleti sadece izolasyonlu tutamağından kavrayın.

Gerilim altındaki herhangi bir kabloyla temasa gelindiğinde aletin metal parçaları elektrik akımına maruz kalır ve elektrik çarpmaları ortaya çıkabilir.

■Görünmeyen ikmal şebeke hatlarını belirlemek üzere uygun tarama cihazları kullanın veya bölgenizdeki ikmal şirketinden yardım alın.

Elektrik hatlarıyla temas yangın çıkmasına veya elektrik çarpmalarına neden olabilir. Hasarlı bir gaz hattı patlamalara neden olabilir. Bir su borusunun içine girme maddi hasarlara veya elektrik çarpmalarına neden olabilir.

■Kazıma/kesme diskleri ile çalışırken mutlaka koruyucu kapak 7 takılı olmalıdır. Lastik zımpara levhası 21 veya çanak fırça 24/disk fırça/yelpaze taşlayıcı ile çalışmak için el koruma parçasını 19 (aksesuar) takın.

■Taşları işlerken toz emme tertibatı kullanın. Kullanacağınız elektrik süpürgesi taş tozunun emilmesine müsaadeli olmalıdır. Taşları keserken kılavuz kızak kullanın.

■Bu aletle asbest içeren malzemeler işlenemez.

■Bu aletle kullanacağını uçların müsaade edilen devir sayısı en azından aletin boştaki devir sayısı kadar olmalıdır.

■Taşlama/zımparalama uçlarını kullanmaya başlamadan önce kontrol edin. Uçlar kusursuz biçimde alete takılmış olmalı ve hiçbir yere temas etmeden, serbestçe dönüyor olmalıdır. Alete yük bindirmeden en azından 30 saniye kadar deneme çalıştırması yapın. Hasar görmüş, yuvarlaklığını kaybetmiş veya titreşimli çalışan taşlama uçlarını kullanmayın.

■Taşlama uçlarını darbe, çarpma ve yağlanmadan koruyun.

■Aleti sadece çalışır durumda iş parçasına yaklaştırn.

■Ellerinizi döner haldeki taşlama uçlarından uzak tutun.

■Aletin dönme yönüne dikkat edin. Aleti daima, çalışırken ortaya çıkacak kıvılcımlar ve taşlama tozları kendinizden uzaklaşacak biçimde tutun.

■Metaller taşlanırken etrafa kıvılcım yayılır. Bu kıvılcımlar nedeniyle kimsenin tehlikeye girmemesine dikkat edin. Yangın çıkma tehlikesi olduğundan çalışırken yakınınızda (kıvılcımların sıçrama uzaklığında) yanıcı malzeme bulunmamalıdır.

■Örneğin taşıyıcı duvarlarda oluk ve kanal açarken dikkatli olun: Statik ile ilgili uyarılar bölümüne bakın.

■Kesme diskinin bloke olması aletin geri tepmesine neden olur. Bu durumlarda aleti hemen kapatın.

■Taşlama disklerinin ölçülerine dikkat edin. Ucun delik çapı hiç boşluk bırakmayacak biçimde bağlama flanşına 10 uymalıdır. Redüksiyon parçaları veya adaptör kullanmayın.

■Kesme disklerini asla kazıma işlerinde kullanmayın. Kesme disklerine yan taraftan baskı uygulamayın.

■Üreticinin, aletle kullanılan uçların takılması ve kullanılmasına ilişkin talimatlarına mutlaka uyun.

■Dikkat! Taşlama uçları alet kapandıktan sonra da bir süre serbest dönüste döner.

■Aleti mengenede sıkmayın.

■Çocukların aleti kullanmasına asla izin vermeyin.

■Bosch ancak, bu alet için öngörülen orijinal aksesuar kullanıldığı takdirde aletin kusursuz işlev göreceğini garanti eder.

Koruyucu donanımların takılması

■Aletin kendinde bir çalışma yapmadan önce şebeke fişini prizden çekin.

■Kazıma/kesme diskleri ile çalışırken mutlaka koruyucu kapak 7 takılı olmalıdır.

Kıskac vidalı koruyucu kapak

Koruyucu kapaktaki 7 kod ucu 15 alete sadece uygun tipte bir koruyucu kapağın takılabilmesini güvence altına alır.

Gerekiyorsa kıskaç vidayı 14 gevşetin.

Koruyucu kapağın 7 kod ucunu 15 alet başının mil boynundaki kod oluğuna yerleştirin ve gerekli pozisyona (çalışma pozisyonu) çevirin.

Koruyucu kapağın 7 kapalı tarafı daima kullanıcıyı göstermelidir.

Kıskac vidayı 14 sıkın.

Hızlı kapamalı koruyucu kapak

Koruyucu kapak mil boynu çapına göre önceden ayarlanmıştır. Gerektiği takdirde germe kuvveti ayar vidasının 8 gevşetilmesi veya sıkılmasıyla değiştirilebilir. Bu sırada koruyucu kapağın 7 mil boynuna tam ve doğru olarak oturmasına dikkat edin.

Germe kolunu 9 gevşetin.

Koruyucu kapağı 7 alet başındaki mil boynuna yerleştirin ve gerekli pozisyona (yaptığınız işe uygun pozisyona) çevirin.

Koruyucu kapağı 7 sıkmak için germe kolunu 9 kapatın.

Koruyucu kapağın 7 kapalı tarafı daima kullanıcıyı göstermelidir.

ilave sap

■Aletle yapılan her türlü çalışmada ilave sapın mutlaka takılı olması gerekir.

İlave sapı 5 yaptığınız işe uygun bir biçimde alet başına vidalayın.

Titreşim sönümlendirici

VIBRATION CONTROL

Alete entegre edilmiş olan titreşim absorbsiyon sistemi 4 ve titreşim sönümlendiren ek tutamak, çalışma sırasında oluşan titreşimleri EN 50 144 uyarınca 2,5 m/s²'nin altında düşürür ve düşük titreşimli ve dolayısı ile rahat, güvenli çalışmaya olanak sağlar.

Hiçbir zaman titreşim absorbsiyon sisteminde 4 ve ek tutamakta bir değişiklik yapmayın. Hasar gören parçaları kullanmaya devam etmeyin.

El koruma parçası

Lastik zımpara levhası 21 veya çanak fırça 24/disk fırça/yelpaze taşlayıcı ile çalışmak için el koruma parçasını 19 (aksesuar) takın. El koruma parçası 19 ilave sapa 5 tespit edilir.

Taşlama uçlarının takılması

■Aletin kendinde bir çalışma yapmadan önce şebeke fişini prizden çekin.

Bu aletle kullanacağını uçların müsaade edilen devir sayısı en azından aletin boştaki devir sayısı kadar olmalıdır.

Kazıma/kesme diskleri çalışma sırasında çok ısınır; soğumadan önce tutmayın.

■Taşlama milini ve takılacak bütün parçaları temizleyin. Taşlama uçlarını sıkmak ve gevşetmek için taşlama milini 6 mil kilitleme düğmesi 2 ile sabitleyin.

Mil kilitleme düğmesine 2 sadece taşlama mili durur haldeyken basın!

Kazıma/kesme diski

Taşlama disklerinin ölçülerine dikkat edin. Ucun delik çapı hiç boşluk bırakmayacak biçimde bağlama flanşına 10 uymalıdır. Redüksiyon parçaları veya adaptör kullanmayın.

Elmaslı kesme diskleri kullanırken, disk üzerindeki dönme yönü oku ile aletin dönme yönü okunun (alet başının üzerindeki dönme yönü oku) birbirinin aynı olmasına dikkat edin.

Montaj için resimli sayfaya bakın.

Sıkma somununu 12 vidalayın ve iki pimli anahtarla sıkın (“Hızlı germe somunu” bölümüne bakın).

10

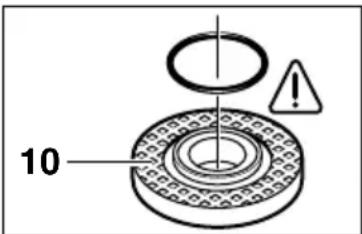

Bağlama flanşı 10 içinde merkezleme bundunun çevresine bir O-Halka (plastik parça) yerleştirilir.

Eğer O-Halka yoksa veya hasarlıysa, bağlama franşı 10 takılmadan önce mutlaka yenilenmelidir (Sipariş no.: 1 600 210 039).

Taşlama ucunu taktıktan sonra, aleti çalıştırmadan önce ucun doğru takılıp takılmadığını ve hiçbir yere sürtünmeden serbestçe dönüp dönmediğini kontrol edin.

Yelpaze taşlayıcı (yelpaze taşlama tablası)

Yaptınız işin gereğine göre koruyucu kapağı 7 çıkarın ve el koruma muhafazasını 19 takın. Özel bağlama flanşını 10 (Sipariş no.: 2 605 703 028) ve yelpaze taşlayıcıyı taşlama miline 6 takın. Sıkma somununu 12 vidalayın ve iki pimli anahtarla sıkın.

Lastik zimpara tablası 21

Yaptınız işin gereğine göre koruyucu kapağı 7 çıkarın ve el koruma muhafazasını 19 takın.

Lastik zimpara tablasını 21 takmadan önce, taşlama miline ara diskini 20 yerleştirin.

Montaj için resimli sayfaya bakın.

Yuvarlak başlı somunu 23 vidalayın ve iki pimli anahtarla sıkın.

Çanak fırça 24/disk fırça

Yaptınız işin gereğine göre koruyucu kapağı 7 çıkarın ve el koruma muhafazasını 19 takın.

Taşlama ucu taşlama miline 6 o ölçüde vidalanabilmelidir ki, taşlama mili flanşı mil dişi sonunda sıkı ve sabit olarak dursun. Çatal anahtarla sıkın.

Taşlama çanağı

Taşlama çanaklarını kullanırken özel koruyucu kapak 16 kullanın.

Taşlama çanağı 17 daima koruyucu kapaktan 16 yapılan işin gerektirdiği ölçüde çıkıntı yapmalıdır.

Koruyucu kapağı 16 bu ölçüye göre ayarlayın.

Montaj için resimli sayfaya bakın.

Germe somununu 12 vidalayın ve uygun dirsekli iki pimli anahtarla 18 iyice sıkın.

Hızlı germe somunu SDS-elic

Sıkma somunu 12 yerine hızlı germe somunu SDS-clic 13 (aksesuar) kullanılabilir. Bu durumda taşlama uçları yardımcı anahtar kullanmadan takılıp sökülebilir.

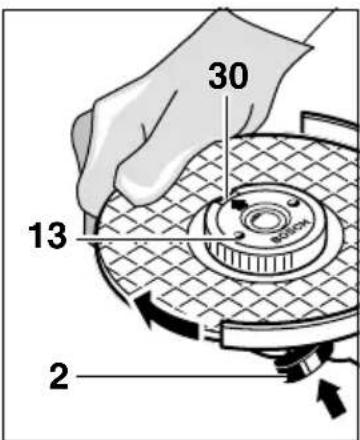

Hızlı germe somunu SDS-clic 13 sadece kazıma/kesme diskleri için kullanılabilir.

Sadece kusursuz ve hasar görmemiş hızlı germe somunlarını 13 kullanın.

Vidalama sırasında, yazılı tarafından taşlama diskini göstermemesine dikkat edin; ok indeks işaretini 30 göstermelidir.

30 13 2

Taşlama milini mil kilitleme düğmesi 2 ile tespit edin. Hızlı germe somunu SDS-clic'i taşlama diskini saat hareket yönünde kuvvetlice çevirmek suretiyle sıkın.

2

Usulüne uygun olarak takılmış hasarsız bir hızlı germe somunu SDS-clic tırtıllı halkanın saat hareket yönünün tersinde çevrilmesiyle gevşetilebilir.

Sıkışmış SDS-clic'i hiçbir zaman bir pense ile gevşetmeyin, iki pimli anahtar kullanın. İki pimli anahtarı şekilde görüldüğü gibi yerleştirin.

Müsaade edilen taşlama uçları

Bu aletle, kullanım kılavuzunda belirtilen bütün taşlama uçları kullanılabilir.

Kullanılan taşlama uçlarının müsaade edilen devir sayıları [/dak] ve çevre hızları [m/s] en azından tablodaki verilere uymalıdır.

Bu nedenle taşlama ucu etiketinde bulunan müsaade edilen devir sayısı ve çevre hızına dikkat edin.

	maks.[mm]		[ mm]		[m/s]
	D	b	d	[/dak]
	180	8	22,2	8 500	80
	230	8	22,2	6 500	80
	180	-	-	8 500	80
	230	-	-	6 500	80
	100	30 M	14 8 500	45

Çalıştırma

Sebeke gerilimine dikkat edin: Akım

kaynağının gerilimi, aletin tip etiketi üzerindeki verilere uygun olmalıdır. Etiketi üzerinde 230 V yazan aletler 220 V ile de çalıştırılabilir.

Açma/kapama

Aleti çalıştırmak için açma/kapama şalterini 3 öne doğru itin ve sonra şaltere bastırın.

Açma/kapama şalterini 3 sabitlemek için basılı durumda biraz daha ileri doğru itin.

Aleti kapatmak için açma/kapama şalterini 3 bırakın veya basın ve bırakın.

Kilitlemesiz şalter tipi (ülkelere özgü):

Aleti çalıştırmak için açma/kapama şalterini 3 öne doğru itin ve sonra şaltere bastırın.

Aleti kapatmak için açma/kapama şalterini 3 bırakın.

Deneme çalıştırması!

Taşlama uçlarını kullanmadan önce kontrol edin. Taşlama ucu kusursuz olarak takılmış olmalı ve hiçbir yere sürtünmeden serbestçe:dönebilmelidir. Aleti boşta en azından 30 saniye kadar deneme niteliğinde çalıştırın. Hasar görmüş, yuvarlaklığını kaybetmiş veya titreşimli çalışan taşlama uçlarını kullanmayın.

İlk hareket akımı sınırlandırması (Tipi J)

Aletin yol alması yumuşak olduğundan işletim için 16-A'lik sigorta yeterlidir.

İlk hareket akımı sınırlandırma sistemi bulunmayan bir alet daha yüksek bir sigortaya gereksinim duyar (en azından 16-A'lik bir sigorta gereklidir).

Çalışırken dikkat edilecek hususlar

■Kendi ağırlığı ile emniyetli biçimde durmuyorsa iş parçasını uygun bir tertibatla sabitleyin.
■Aleti, durduracak kadar zorlamayın.
■Kazıma/kesme diskleri çalışma sırasında çok ısınır; soğumadan önce tutmayın.

Kaziyarak taşlama

Kazıma işleminde 30° – 40°'lik dayama açısıyla en iyi sonuç alınır. Alete hafifçe bastırarak ileri-geri hareket ettirin. Bu sayede iş parçası fazla ısınmaz, renk değişmez ve çizikler meydana gelmez.

Kesme diskini hiçbir zaman kazıma amacıyla kullanmayın.

Yelpaze taşlayıcı (yelpaze taşlama tablası)

Yelpaze taşlayıcı ile iç/dış bükey yüzeyler ve profiller de (kenar taşlama/zımparalama) işlenebilir.

Yelpaze taşlayıcıların kullanım süreleri zimpara kâğıtlarından çok daha uzundur, çalışırken daha az ses çıkarırlar ve daha az ısınırlar.

Kesme

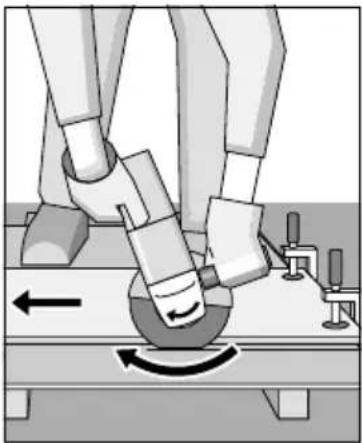

Kesme işlemi sırasında bastırma, açılandırma ve titreme yaptırmayın. Makul ve işlenen malzemeye uygun bir tempoda çalışın. Serbest dönüşteki kesme disklerini yandan bastırarak frenlemeyin.

Kesme işleminin yapıldığı yön önemlidir.

Alet daima ters yönde çalışmalıdır; bu nedenle aleti başka yöne doğru hareket ettirmeyin! Aksi takdirde alet kontrolünüz dışında kesme hattından dışarı itilebilir.

Kesme sehpası

Kesme masası 29 (aksesuar) ile iş parçaları uzunlamasına 0 - 45°lik açılarla kesilebilir.

Kesici taşlamanın güvenlik ve çalışma talimatı içindeki hükümlere kesin olarak uyun. Sadece orijinal Bosch kesici taşlama tezgâhı kullanın.

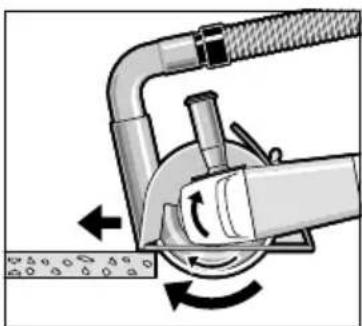

■Bu alet sadece kuru kesme/taşlama işlerinde kullanılabilir.

En doğrusu bir elması kesme diski kullanmaktır. Köşelendirme yapmamak için özel emici kapaklı kılavuz kızak 26 kullanın.

Aleti daima toz emme tertibatı ile kullanın. Ilave önlem olarak toz maskesi takın.

Elektrik süpürgesi taş tozunun emilmesine müsaadeli olmalıdır. Bosch uygun elektrik süpürgesi sunar. Aleti çalıştırın ve kılavuz kızağın ön kısmını iş parçasına dayayın.

Aleti hafif ve işlenen malzemeye uygun bir bastırma kuvveti ile ve uygun bir tempoda hareket ettirin (şekil).

Örneğin çakıl oranı yüksek beton gibi çok sert malzemeleri keserken elması kesme diskleri aşırı ölçüde ısınabilir ve hasar görebilir. Elması kesme diski çevresinde oluşan kıvılcım çemberi bu durumu gösterir.

Bu gibi durumlarda kesme işlemine ara verin ve aleti bir süre boşta çalıştırarak elması kesme diskinin soğumasını sağlayın.

Çalışma hızı belirgin ölçüde düşerse ve disk çevresinde yoğun kıvılcım oluşmaya başlarsa elması kesme diski körelmiş demektir. Aşındırıcı bir malzemede kısa kesme işleri yapılarak (örneğin kireçli kum taşında) disk yeniden keskin hale getirilebilir.

Alet başının çevrilmesi

■Aletin kendinde bir çalışma yapmadan önce şebeke fişini prizden çekin.

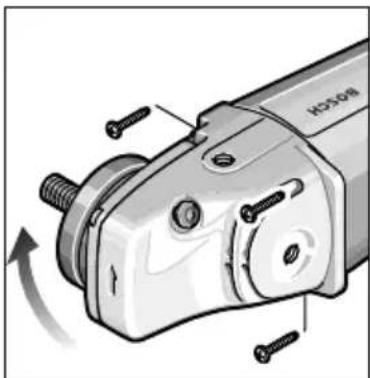

Aletin başı 90°'lik adımlar halinde çevrilebilir. Bu sayede açma/ kapama şalteri özel durumlar için daha rahat kullanılabilecek bir konuma getirilebilir. Örneğin kılavuz kızaklı 26/kesme sehpalı 29 (aksesuar) kesme işleri veya sol elini kullananlar için.

Dört vidayı da sonuna kadar dışarı çevirin.

Alet başını dikkatli bir biçimde ve alet gövdesinden kaldırmadan yeni pozisyona çevirin.

Vidalari tekrar takın ve sıkın.

Alet tutamağının çevrilmesi (GWS 24/26-180/230 (J)BV)

BOSCH K-38 27 28 ①

Tutamak 28 motor gövdesine göre sağa veya sola 90° çevrilebilir. Bu sayede açma/kapama şalteri özel çalışma durumlarında daha uygun bir konuma getirilebilir; örneğin kılavuz kızak ve kesme masası ile yapılacak kesme işlerinde veya sol elinin kullananlarda.

Tutamak boşa alma kolunu 27 ok yönünde kuvvetlice çekin (①) ve aynı anda tutamağı 28 kavrama yapıncaya kadar istediğiniz pozisyona çevirin (②). Şekil, tutamağı 28, 90° çevrilmiş olarak göstermektedir.

Tutamak boşa alma kolunun 27 ve açma/kapama şalterinin 3 birer emniyet kilidi vardır.

Tutamak 28 mümkün olan üç pozisyondan birinde kavrama yapmadığı sürece alet çalıştırılamaz.

Açma/kapama şalteri 3 kilitli olduğu sürece tutamak 28 boşa alınamaz.

Bakım ve temizlik

■Aletin kendinde bir çalışma yapmadan önce şebeke fişini prizden çekin.

İyi ve güvenli çalışabilmek için aleti ve havalandırma aralıklarını daima temiz tutun.

Metaller işlenirken bazı durumlarda aletin içinde iletken toz birikebilir. Bu durumlarda aletin koruyucu izolasyonu işlevini görmeyebilir. Bu gibi durumlarda sabit bir toz emici tertibatın kullanılmasında, havalandırma aralıklarının sık sık hava ile temizlenmesinde ve bir hatalı akım koruma şalterinin (FI) kullanılmasında yarar vardır.

Titreşim absorbsiyon sistemindeki 4 titreşim sönumlendiren elemanlar hasarlı ise, örneğin çatlamış veya kırılmışsa, aletinizi bakım için yetkili servise gönderin (Bakınız: "Tamir Servisi").

Titiz üretim ve test yöntemlerine rağmen alet arıza yapacak olursa, onarım, Bosch elektrikli el aletleri için yetkili bir servise yaptırılmalıdır.

Bütün başvuru ve yedek parça siparişlerinizde lütfen aletin 10 haneli sipariş numarasını mutlaka belirtin!

Çevre koruma Tamir Servisi

Çöp tasfiyesi yerine hammadde kazanımı

Alet, aksesuar ve ambalaj çevre koruma hükümlerine uygun bir yeniden değerlendirme işlemine tabi tutulmalıdır.

Bu kullanım talimatı da, klor kullanılmadan ağartılmış, yeniden dönüşümlü kâğıda basılmıştır.

Değişik malzemelerin tam olarak ayrılıp, yeniden değerlendirme işlemine sokulabilmesi için, plastik parçalar işaretlenmiştir.

Dağınık görünüş ve yedek parçalara ilişkin bilgileri aşağıdaki sayfada bulabilirsiniz: www.bosch-pt.com

Tek sorumlu olarak, bu ürünün aşağıdaki standartlara veya standart belgelerine uygun olduğunu beyan ederiz: 89/336/AET, 98/37/AT yönetmeliği hükümleri uyarınca EN (avrupa standartları) 50 144.

Değişiklikler mümkündür
