KÄYTTÖOHJE GWS 24230 BV Professional BOSCH

Ota huomioon koneesi tilausnumero. Yksittäisten koneiden kauppanimitys saattaa vaihdella.
Kytkentätapahtumat aikaansaavat lyhytaikaisia jännitteen alenemisia. Huonoissa verkko-losuhteissa saattaa tämä vaikuttaa haitallisesti muihin laitteisiin. Verkkoimpedanssin ollessa alle 0,25 Ohm ei häiriöitä ole odotettavissa.
* Tiedot koskevat 230/240 V nimellisjännitettä [U]. Alemmalla jännitteellä ja maakohtaisissa versioissa saattavat tiedot vaihdella.

Asianmukainen käyttö

Laite on tarkoitettu metalli- ja kiviainesten katkaisuun, hiontaan ja harjaukseen ilman veden käyttöä. Kiven katkaisussa täytyy käyttää ohjainkelkkaa.

Statiikkaohjeita

Kantavien seinien lovia säätelevät standardi DIN 1053 osa 1 ja kansalliset määräykset.

Nämä ohjeet on ehdottomasti noudatettava. Ennen työn aloittamista on neuvoteltava vastaavan staatikon, arkkitehdin tai asianomaisen rakennusjohdon kanssa.

Melu-/tärinätieto

Mitta-arvot määritetty EN 50 144 mukaan.

Työkalun tyypillinen A-arvioitu melutaso: äänen painetaso 90 dB (A); äänentehotaso 103 dB (A). Käytä kuulosuojaimia!

Tyypillisesti käsivarren tärinä on alle 2,5 m/s ^2 (1,7 m/s ^2 ).

Koneen osat

Laitteen osien numerointi viittaa grafiikkasivussa olevaan laitteen kuvaan.

Avaa taitettava kuvasivu ja pidä se esillä, kun tu- tustut käyttöohjeeseen.

1 Lisäkahvan kierre (3x)
2 Karan lukituspainike
3 Käynnistyskytkin
4 Tärinänvaimennus
5 Lisäkahva
6 Hiomakara
7 Laikkasuojus
8 Säätöruuvi
9 Kiristysvipu
10 Kiinnityslaippa O-renkaineen
11 Hionta-/katkaisulaikka*
12 Kiristysmutteri
13 Pikakiristysmutteri *SDS-clic

14 Kiristysruuvi
15 Turvanokka
16 Kuppilaikan suojus*
17 Kuppilaikka*
18 Kaksireikäavain kirstysmutteria varten*
19 Käsisuojus*
20 Välikelaatat*
21 Kumihiomalautanen*
22 Hiomapaperi*
23 Pyörömutteri*
24 Kuppiharja*
25 Timanttikatkaisulaikka*
26 Poistoimukuvulla varustettu ohjainkelkka*
27 Kahvan vapautusvipu
28 Kahva
29 Katkaisuteline*

* Käyttöohjeissa kuvatut lisätarvikkeet eivät välttämättä sisälly toimitukseen!

Vaaraton työskentely laitteella on mahdollinen ainoastaan luettuasi huolellisesti käyttö- ja turvaohjeet, sekä seuraamalla ohjeita tarkasti. Lisäksi tulee noudattaa oheen liitetyn vihko-

sen yleisiä turvaohjeita. Ennen ensimmäistä käyttöä sinun tulisi saada käytännön opastusta.

■Käytä suojalaseja ja kuulosuojaimia.
Käytä turvallisuutesi takia myös muita suojavarusteita, kuten suojakäsineitä, tukevia jalkineita, kypärää ja suojusvaatetta.
■ Työssä syntyvä pöly saattaa olla terveydelle haitallinen, palava tai räjähdysaltis. Sopivat suojatoimenpiteet ovat välttämättömät.

Esimerkiksi: Monia pölyjä pidetään karsinogeenisina. Käytä soveltuvaa pölyn-/lastunimua ja pölynsuojanaamaria.

■ Kevytmetallipöly voi syttyä palamaan tai räjäh-tää. Pidä aina työpaikka puhtaana, sillä aine-sekoitukset ovat erityisen vaarallisia.
■ Jos verkkojohto vahingoittuu tai katkeaa työn aikana ei johtoa saa koskettaa, vaan pistotulppa on välittömästi irrotettava pistorasiasta. Älä koskaan käytä laitetta, jos verkkojohto on viallinen.

Liitä laitteet, joita käytetään ulkona, vikavirtasuojakytkimen (FI) kautta, jonka laukaisuvirta on korkeintaan 30 mA. Älä käytä laitetta sa-teessa tai kosteudessa.
■ Pidä työskentelyn aikana aina konetta kaksin käsin ja seiso tukevasti.
■ Varmista työkappale. Kiinnityslaitteilla tai ruuvipenkissä kiinnitetty työkappale pysyy tu- kevammin paikoillaan, kuin kädessä pidettynä.
■ Tarkista aina, että verkkojohto kulkee koneesta poispäin.
■ Pysäytä aina kone, ennen kuin asetat sen pois käsistäsi ja odota, että koneen pyörintä lakkaa.
■Virtakatkoksen sattuessa tai pistotulpan irro- tessa pistorasiasta, tulee käynnistyskytkin vä- littömästi vapauttaa ja saattaa ei-asentoon. Tämä estää hallitsemattoman uudelleenkäyn- nistyksen.
■ Laitetta saa käyttää vain kuivaleikkaukseen/kuivahiontaan.
■ Kaikissa koneella suoritettavissa töissä on lisäkahvan oltava asennettuna.

■ Tartu sähkötyökaluun ainoastaan eristetyistä kahvoista, jos työkalu saattaa osua piilossa olevaan johtoon tai omaan verkkojohtoon.

Kosketus jännitteisen johdon kanssa saattaa tehdä koneen metalliosat jännitteisiksi ja aikaansaada sähköiskun.

Käytä sopivia etsintälaitteita piilossa olevien syöttöjohtojen paikallistamiseksi, tai käänny paikallisen jakeluyhtiön puoleen.

Kosketus sähköjohtoon saattaa johtaa tulipaloon ja sähköiskuun. Kaasuputken vahingoittaminen saattaa johtaa räjähdykseen. Vesijohtoon tunkeutuminen aiheuttaa aineellista vahinkoa tai saattaa johtaa sähköiskuun.

■ Hionta- tai katkaisulaikkoja käytettäessä on laikkasuojuksen 7 oltava asennettuna. Käsisuojus 19 (lisätarvike) tulee asentaa kaikkia töitä varten, joissa käytetään kumihiomalautasta 21 tai kuppiharjaa 24/laikkaharjaa/tasoliuskalaikkaa.

Käytä pölyn poistoimua kiviainesta työstettäessä. Pölynimurin tulee olla sallittu kivipölyn imurointiin. Käytä ohjainta, kun leikkaat kiveä.

■Asbestipitoista materiaalia ei saa työstää.

Käytä ainoastaan hiomatyökaluja, joiden suurin sallittu kierrosluku on vähintään yhtä suuri, kuin kyseisen koneen tyhjäkäyntikierrosluku.

■ Tarkista hiomavälineet ennen käyttöä. Hiomavälineiden on oltava oikein asennettuja ja niiden täytyy pystyä pyörimään vapaasti. Suorita koeajo vähintään 30 sekunnin ajan ilman kuormitusta. Älä käytä vahingoittuneita, epäsäännöllisen muotoisia tai täriseviä hiomatyövälineitä.

■Suojaa hiomalaitetta iskuilta, kolhuilta ja rasvalta.

■ Vie vain käynnissä oleva kone työkappaletta vasten.

■ Pidä kädet poissa pyörivistä hiomavälineistä.

■ Tarkista laikan pyörimissuunta. Pidä aina laite niin, että kipinät ja hiomapöly lentävät kehosta poispäin.

■ Metallien hionnassa syntyy kipinöintiä. Tarkista, ettei kenellekään aiheuteta vaaraa. Tulipalovaaran takia ei lähistöllä saa olla mitään palavia aineita (kipinäetäisyydellä).

■Ole varovainen, kun teet uraa esim. kantaviin seiniin: Katso statiikkaohjeet.

■Katkaisulaikan kiinnitarttuminen johtaa koneen takaiskuun. Pysäytä välittömästi kone tässä tapauksessa.

■ Tarkista hiomalaikkojen mitat. Reiän halkaisijan täytyy sopia kiinnityslaippaan 10 välyksettä. Älä käytä supistuskappaleita tai sovitteita.

- Älä koskaan käytä katkaisulaikkoja rouhintalaikkoina. Älä aseta katkaisulaikkaan sivuttaista painetta.

■ Ota huomioon hiomavälineen valmistajan asennus- ja käyttöohje.

■ Huomio! Hiomalaikka pyörii vielä laitteen poiskytkennän jälkeen.

■ Älä kiinnitä laitetta ruuvipenkkiin.

- Älä koskaan anna lapsille lupaa käyttää ko-netta.

■Bosch takaa laitteen moitteettoman toiminnan ainoastaan, jos käytetään tälle laitteelle tarkoi-tettuja alkuperäisiä varaosia.

Asenna suojavarustukset

■Irrota pistotulppa pistorasiasta ennen kaik-kia laitteeseen kohdistuvia töitä.

■ Hionta- tai katkaisulaikkoja käytettäessä on laikkasuojuksen 7 oltava asennettuna.

Suojus kiristysruuveineen

Suojuksessa 7 sijaitseva turvanokka 15 varmistaa, että vain konemalliin sopiva suojus pystytään asentamaan.

Avaa tarvittaessa kiristysruuvi 14.

Aseta turvanokalla 15 varustettu suojus 7 koneen pään karan kaulan turvauraan ja käännä se haluttuun asentoon (työasentoon).

Laikkasuojuksen 7 suljetun puolen tulee aina olla käyttäjään päin.

Kiristä kiristysruuvi 14.

Pikalukolla varustettu suojus

Laikkasuojus on säädetty karan kaulan halkaisijaan sopivaksi. Tarvittaessa voidaan kiinnityksen kiristysvoima muuttaa avaamalla tai kiristämällä säätöruuvia 8. Tarkista tällöin aina, että laikkasuojus 7 istuu tiukasti karan kaulassa.

Avaa kiristysvipu 9.

Aseta laikkasuojus 7 laitteen karan kaulaan ja kierrä se haluttuun asentoon (työasento).

Sulje kiristysvipu 9 laikkasuojuksen 7 kiristämiseksi.

Laikkasuojuksen 7 suljetun puolen tulee aina olla käyttäjään päin.

Lisäkahva

■ Kaikissa koneella suoritettavissa töissä on lisäkahvan oltava asennettuna.

Kierrä lisäkahva 5 koneen päähän, ottaen huomioon työskentelytavan.

Tärinänvaimennus

VIBRATION CONTROL

Sisäänrakennettu tärinänvaimennus 4 ja tärinää vaimentava lisäkahva pienentävät esiintyvän tärinän alle 2,5 m/s², EN 50 144 mukaan, ja mahdollistavat vähätärinäisen ja siten miellyttävän ja turvallisen työskentelyn.

Älä tee mitään muutoksia tärinävaimennukseen 4 tai lisäkahvaan. Älä jatka vioittuneiden osien käyttöä.

Käsisuojus

Käsisuojus 19 (lisätarvike) tulee asentaa kaikkia töitä varten, joissa käytetään kumihiomalautasta 21 tai kuppiharjaa 24/laikkaharjaa/tasoliuskalaikkaa. Käsisuojus 19 kiinnitetään lisäkahvan 5 avulla.

Hiomatyökalun asennus

■Irrota pistotulppa pistorasiasta ennen kaik-kia laitteeseen kohdistuvia töitä.

Käytä ainoastaan hiomatyökaluja, joiden suurin sallittu kierrosluku on vähintään yhtä suuri, kuin kyseisen koneen tyhjäkäyntikierrosluku.

Hionta- ja katkaisulaikat tulevat käytössä hyvin kuumiksi; älä kosketa laikkoja, ennen kuin ne ovat jäähtyneet.

■Puhdista hiomakara ja kaikki asennettavat osat. Lukitse hiomakara 6 karan lukituspainikkeella 2 hiomatyökaluja kiinnitettäessä ja irrotettaessa.

Paina karan lukituspainiketta 2 ainoastaan hiomakaran ollessa pysähdyksissä!

Hionta-/katkaisulaikka

Tarkista hiomalaikkojen mitat. Reiän halkaisijan täytyy sopia kiinnityslaippaan 10 välyksettä. Älä käytä supistuskappaleita tai sovitteita. Käytettäessä timanttikatkaisulaikkaa on tarkistettava, että timanttikatkaisulaikassa oleva kiertosuuntaa osoittava nuoli osoittaa koneen kiertosuuntaan (kiertosuuntaa osoittava nuoli koneen päässä).

Katso asennusohjeet kuvasivulta.

Kierrä kiristysmutteri 12 paikoilleen ja kiristä kaksireikäavaimella (katso kappaletta "Pikakiristysmutteri").

10

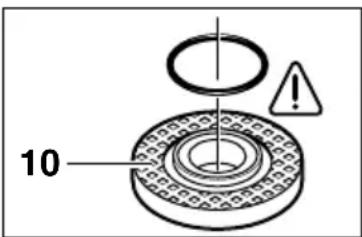

Kiinnityslaipan 10 keskityslaipan ympä- rille on asennettu O-rengas (muoviosa).

Jos O-rengas puuttuu tai jos se on viallinen, tulee se ehdottomasti vaihtaa uuteen (tilaus n:o 1 600 210 039), ennen kuin kiinnityslaippa 10 asennetaan.

Kun hiomatyökalu on asennettu, tulee ennen käynnistämistä tarkistaa, että hiomatyökalu on oikein asennettu ja että se pystyy kiertämään vapaasti.

Tasoliuskalaikka

Poista tarpeen mukaan suojus 7 ja asenna käsisuojus 19. Asenna erikoinen kiinnityslaikka 10 (lisätarvike, tilaus n:o 2 605 703 028) ja tasoliuskalaikka hiomakaraan 6. Kierrä kirstysmutteri 12 paikoilleen ja kiristä se hyvin kaksireikääavaimella.

Kumihiomalautanen 21

Poista tarpeen mukaan suojus 7 ja asenna käsi-suojus 19.

Aseta ennen kumihiomalautasen 21 asennusta 2 välikelaattaa 20 hiomakaraan.

Katso asennusohjeet kuvasivulta.

Kierrä pyörömutteri 23 paikoilleen ja kiristä se hyvin kaksireikä-avaimella.

Kuppiharja 24/laikkaharja

Poista tarpeen mukaan suojus 7 ja asenna käsi-suojus 19.

Hiomatyökalu on pystyttävä kiertämään hiomakaraan 6 niin pitkälle, että se tukee hiomakaran kierteen lopussa sijaitsevaan hiomakaran laippaan. Kiristä kiintoavaimella.

Kuppilaikka

Käytä erikoista suojusta 16 työstettäessä kuppilaikan kanssa.

Kuppilaikan 17 tulisi ulottua vain niin paljon ulos suojuksesta 16, kuin kyseinen työstö ehdotto-masti vaatii.

Säädä suojus 16 tähän mittaan.

Katso asennusohjeet kuvasivulta.

Kierrä kiinnitysmutteri 12 paikoilleen ja kiristä se sopivalla taivutetulla kaksireikääavaimella 18.

Pikakiristysmutteri SDS-clic

Kiristysmutterin 12 tilalla voidaan käyttää pikakiristysmutteria 13 (lisätarvike). Pikakiristysmutteri mahdollistaa työkalujen kiinnityksen ilman työkaluja.

Pikakiristysmutteria 13 saadaan käyttää ainoastaan hionta- ja katkaisulaikkojen kiinnitykseen.

Käytä ainoastaan moitteettonta, ehjää pikakiristysmutteria 13.

Tarkista pikakiristysmutteria kiinnitettäessä, ettei pinta, jossa on tekstiä tule hiomalaikkaa vasten. Nuolen tulee osoittaa indeksimerkkiä 30.

30 13 2

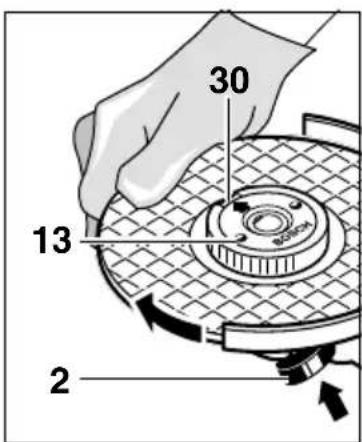

Lukitse kara painamalla karan lukituspainiketta 2. Kiristä pikakiristysmutteri kiertämällä hiontalaikkaa voimakkaasti myötäpäivään.

2

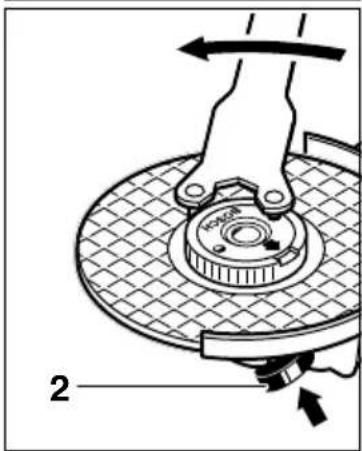

Oikein kiinnitetty, kunnossa oleva pika- kiristysmutteri voidaan avata käsin, kiertämällä rihlattua rengasta vastapäivään.

Älä koskaan avaa kiinnijuuttunutta pikakiristysmutteria pihdeillä, vaan käytä kaksireikäavainta. Aseta kaksi-reikä-avain kuvan osoittamalla tavalla.

Sallitut hiomatyökalut

Kaikkia tässä käyttöohjeessa mainittuja hioma- työkaluja voidaan käyttää.

Käytettävien hiomatyökalujen sallitun kierrosluvun [min ^-1 ] ja kehänopeuden [m/s] tulee vähintään vastata taulukossa olevia arvoja.

Tarkista siksi aina hiomatyökalun nimilapussa mainittu sallittu kierrosluku/kehänopeus.

	maks.[mm] [mm]			d-1[nm/s]
	D	b
	180	8	22,2	8 500	80
	230	8	22,2	6 500	80
	180	-	-	8 500	80
	230	-	-	6 500	80
	100	30 M	14 8 500	45

Käyttöönotto

Tarkista verkkojännite: Virtalähteen jännitteen täytyy olla sama, kuin mallikilpeen merkitty. 230 V-merkittyjä laitteita voidaan käyttää myös 220 V verkoissa.

Käynnistys ja pysäytys

Käynnistä laite työntämällä käynnistyskytkin 3 eteenpäin.

Lukitse käynnistyskytkin 3 työntämällä sitä kau-emmas eteen painetussa tilassa.

Pysäytä kone irrottamalla ote käynnistyskytkimestä 3 tai painamalla sitä ja irrottamalla sitten ote.

Käynnistyskytkimen rakenne ilman lukitusta (maakohtainen):

Käynnistä laite työntämällä käynnistyskytkin 3 eteenpäin.

Pysäytä laite irrottamalla ote käynnistyskytkimestä 3.

Koekäyttö!

Tarkista hiomatyökalu ennen käyttöä. Hiomatyökalun tulee olla moitteettomasti asennettu ja sen täytyy pystyä kiertymään vapaasti. Suorita vähintään 30 sekunnin koekäyttö ilman kuormaa. Älä käytä vioittuneita, epämääräisen muotoisia tai täriseviä työkaluja.

Käynnistysvirran rajoitin (Malli J)

Laitteen pehmeäkäynnistyksen ansiosta se voidaan liittää 16 A:n sulakkeen piiriin.

Laite, jossa ei ole käynnistysvirran rajoitinta tarvitsee suuremman sulakkeen (käytä väh. hidas 16 A sulake).

Työskentelyohjeita

■ Kiinnitä työkappale, ellei se oman pai- nonsa takia pysy paikallaan.
- Älä kuormita konetta niin paljon, että se pysähtyy.
■ Hionta- ja katkaisulaikat tulevat käytössä hyvin kuumiksi; älä kosketa laikkoja, ennen kuin ne ovat jäähtyneet.

Hionta

30° ... 40° asetuskulmalla saavutetaan paras hiontatulos. Liikuttele konetta edestakaisin kevyesti painaen. Täten menetellessä ei työkappale kuumene liikaa, ei värjäänny eikä pintaan synny uria.

Älä koskaan käytä katkaisulaikkaa hion- taan.

Tasoliuskalaikka

Tasoliuskalaikalla (lisätarvike) voidaan työstää myös kuperia pintoja ja profiileja (reunahiontaa). Tasoliuskalaikat kestävät huomattavasti kauemmin kuin hiomapyöröt, ne ovat hiljaisempia ja hio-malämpötila on alhaisempi.

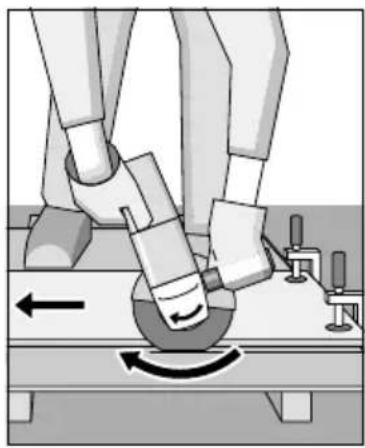

Katkaisuhionta

Katkaisuhionnassa ei tule painaa, kallistaa tai heilutella työkalua. Työskentele kevyttä, työstettävään aineeseen sopivaa syöttöä käyttäen.

Älä jarruta virran katkaisun jälkeen pyöriviä katkaisulaikkoja painamalla niitä sivuttain kappaletta vasten.

Katkaisussa käytetty suunta on tärkeä.

Koneen täytyy aina toimia vastapyörimissuunnassa; älä koskaan siirrä konetta toiseen suuntaan! Tällöin on olemassa vaara, että laikka painautuu hallitsemattomasti ulos leikkauslovesta.

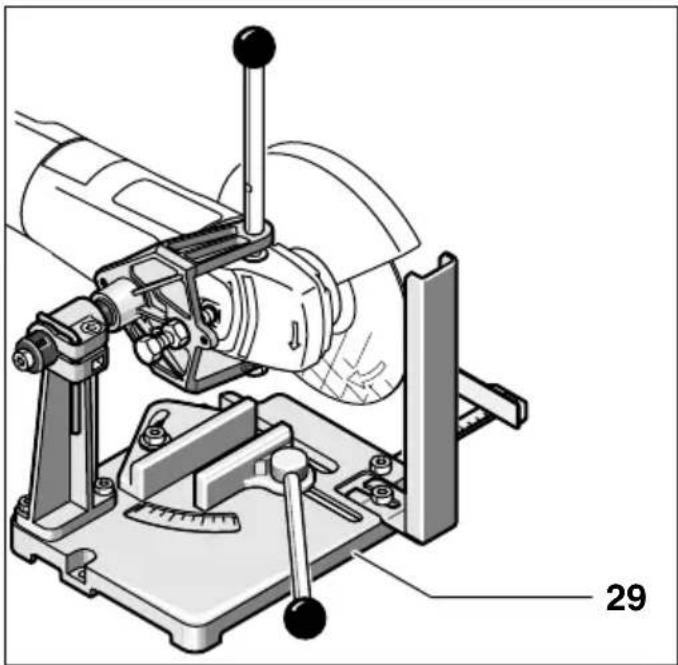

Katkaisuteline

Katkaisutelineellä 29 (lisätarvike) voidaan katkaista samanmittaisia työkappaleita 0 ... 45° kulmassa.

Kyseisen katkaisuhiontatelineen käyttöohjeen turva- ja työohjeita tulee noudattaa tarkasti. Käytä ainoastaan alkuperäistä Bosch-katkaisuhiontatelinettä.

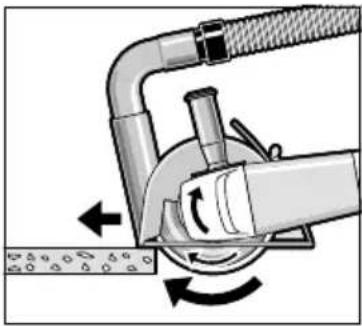

Kiviaineksen leikkaus

■ Laitetta saa käyttää vain kuivaleik-kaukseen/kuivahiontaan.

Käytä mieluiten timanttikatkaisulaikk aa. Kallistuksen estämiseksi, tulee käyttää ohjainkelkkaa 26, jossa on erikoinen imusuojahuppu.

Käytä laitetta ainoastaan pölynimun kanssa. Käytä lisäksi pölynsuojanaamaria.

Pölynimurin tulee olla hyväksytty kivipölyn imurointiin.

Boschin ohjelmasta löytyy soveltuvia pö- lynimureita.

Käynnistä kone ja aseta ohjainkelkan etuosa työkappaletta vasten.

Työnnä konetta eteenpäin kohtuullisella, työstettävään aineeseen sopivalla syötöllä (kuva).

Erityisen kovia aineita leikattaessa, esim. kvartsipitoista betonia, saattaa timanttikatkaisulaikka ylikuumeta ja vioittua. Timanttikatkaisulaikkaa myötäilevä kipinäkehä viittaa tähän.

Tällöin on leikkaus keskeytettävä ja annettava timanttikatkaisulaikan jäähtyä vähän aikaa käyttämällä sitä kuormittamattomana tyhjäkäyntikierrosluvulla.

Tuntuvasti alentunut työteho ja kiertävä kipinäkehä ovat tylstyneen timanttikatkaisulaikan tunnusmerkkejä. Laikkaa voidaan teroittaa uudelleen tekemällä lyhyitä leikkauksia hiovaan aineeseen (esim. kalkkihiekkakiveen).

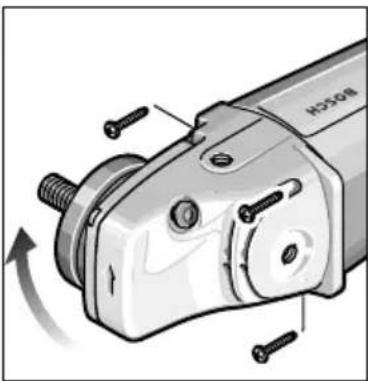

Koneen pään kierto

■Irrota pistotulppa pistorasiasta ennen kaik-kia laitteeseen kohdistuvia töitä.

Koneen pää voidaan kääntää koteloon nähden 90°-askelissa. Täten voidaan käynnistyskytkin saattaa edulliseen käsittelyasentoon erikoisia työtapauksia varten; esim. katkaisussa ohjainkelkkaa 26/ katkaisutelinettä 29 (lisätarvikkeita) tai vasenkätisiä varten.

Kierrä neljä ruuvia kokonaan ulos.

Käännä koneen pää varovasti uuteen asentoon irrottamatta sitä kotelosta.

Kierrä taas ruuvit paikoilleen ja kiristä ne.

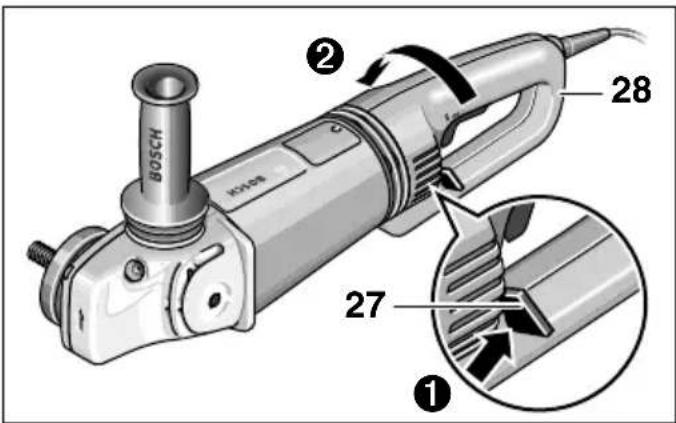

Laitteen kahvan kiertäminen (GWS 24/26-180/230 (J)BV)

BOSCH KHA8 28 27 ①

Kahvaa 28 voidaan kiertää 90° vasemmalle ja oikealle suhteessa moottorikoteloon. Tällä tavalla voidaan käynnistyskytkin saattaa edulliseen asentoon erilaisia työtilanteita varten; esim. katkaisua varten, ohjainkelkkaa tai katkaisutelinettä (lisätarvikkeita) käytettäessä sekä vasenkätisille.

Vedä kahvan vapautusvipua 27 voimakkaasti nuolen suuntaan (1) ja kierrä samanaikaisesti kahva 28 haluttuun asentoon (2) lukkiutumiseen asti. Kuva näyttää kahvan 28 kierrettynä 90°.

Kahvan vapautusvivussa 27 ja käynnistyskytkimessä 3 on turvalukitus.

Konetta ei voida käynnistää, jos kahva 28 ei ole lukkiutunut yhteen kolmesta mahdollisesta asennosta.

Kahvaa 28 ei voida vapauttaa jos käynnistyskytkin 3 on lukittuna.

Huolto ja puhdistus

■Irrota pistotulppa pistorasiasta ennen kaik-kia laitteeseen kohdistuvia töitä.

Pidä aina laite ja tuuletusaukot puhtaina voidaksesi työskennellä hyvin ja turvallisesti.

Metalleja työstettäessä voi äärimmäisissä käyttöolosuhteissa johtavaa pölyä kerääntyä laitteen sisälle. Laitteen suojaeristys voi vahingoittua. Näissä tapauksissa on suositeltavaa käyttää kiinteää imulaitetta, usein puhaltaa tuuletusaukkoja puhtaaksi ja kytkeä vikavirta-suojakytkin (FI) laitetta suojaamaan.

Jos tärinää vaimentavat osat tärinävaimennukssessa 4 ovat vioittuneita, esim. repeytyneitä, on sähkötyökalu toimitettava asiakaspalveluun huoltoa varten (Katso ohje luvusta "Huolto ja asiakasneuvonta").

Tämä laite on suunniteltu, valmistettu ja testattu erittäin huolellisesti. Mikäli siinä siitä huolimatta il- menee jokin vika, anna vain Bosch-huoltoliikkeen suorittaa tarvittavat korjaukset.

Ilmoita ehdottomasti laitteen 10-numeroinen tilausnumero kaikissa kyselyissä ja varaosatila- uksissa!

Ympäristönsuojelu

Raaka-aineen uusiokäyttö jätehuollon ase-masta

Laite, tarvikkeet ja pakkaus tulisi hävittää ympäristöystävällisesti toimittamalla ne kierrätykseen.

Nämä käyttöohjeet on valmistettu kloorittomasti valkaistusta uusiopaperista.

Lajipuhdasta kierrättämistä varten muoviosissa on merkinnät.

Huolto ja asiakasneuvonta

Räjähdyspiirustuksia ja tietoja varaosista löydät osoitteesta:

www.bosch-pt.com

Bosch-keskushuolto

Pakkalantie 21A

01510 Vantaa

① +358 (0)9 / 43 59 - 91

Faksi....+358 (0)9 / 8 70 23 18

CE Yhdenmukaisuusvakuutus

Todistamme täten ja vastaamme yksin siitä, että tämä tuote on alla lueteltujen standardien ja standardoimisasiakirjojen vaatimusten mukainen EN 50 144 seuraavien direktiivien määräysten mukaisesti: 89/336/ETY, 98/37/EY.

Dr. Egbert Schneider Dr. Eckerhard Strötgen

Pidätämme oikeuden muutoksiin
