AHA12BE - Klima SHARP - Ücretsiz kullanım kılavuzu

Ürün Tipi	Klima
Marka	Sharp
Model	AHA12BE
Kategori	Duvar Tipi Split
Güç Kaynağı	220–240 V, 50 Hz
Çalışma Modları	Otomatik, SOĞUTMA, NEM ALMA
Uzaktan Kumanda	LCD ekranlı, 7 m menzil, AAA (R03) piller
Zamanlayıcı	1 saat sonra kapanma (ONE-HOUR OFF), 0,5 ila 12 saat arası ayarlanabilir AÇIK/KAPALI zamanlayıcı
Hafıza Fonksiyonu	Elektrik kesintisinden sonra ayarları hatırlar (zamanlayıcı hariç)
Çalışma Sıcaklık Aralığı (Soğutma)	İç ortam: 21–32 °C KT / Dış ortam: 21–43 °C KT (15–23 °C YT)
Hava Filtreleri	İki haftada bir temizleme; suyla yıkanabilir
Opsiyonel Hava Temizleme Filtresi	Tip AZ-F900B, ömrü 3–6 ay
Bakım	Cihazı yumuşak bir bezle temizleyin; su veya çözücü kullanmayın
Güvenlik	Topraklama zorunludur; nesne sokmayın; bakımdan önce devre kesiciyi kapatın
Elektrik Kesintisi	Önceki ayarlarla otomatik yeniden başlatma (zamanlayıcı hariç)
Ses	Soğutucu akışkanın normal hışırtısı; termal genleşmeden kaynaklanan çıtırtı
Garanti	Satıcıya danışın

Sık sorulan sorular - AHA12BE SHARP

Cihaz neden açılmıyor?

Devre kesicinin AÇIK konumda olduğunu ve sigortanın atmadığını kontrol edin. Cihaz kapatılıp hemen tekrar açıldıysa, iç mekanizmayı korumak için yeniden başlatmadan önce 3 dakika bekleyin.

Bu hışırtı sesi nedir?

Hışırtı sesi normaldir ve cihaz içindeki soğutucu akışkanın dolaşımından kaynaklanır. Bu bir arıza değildir.

Hava çıkışında neden su buharı var?

SOĞUTMA veya NEM ALMA modunda, ortam havası ile soğutulmuş hava arasındaki sıcaklık farkı nedeniyle hava çıkışında buhar oluşabilir. Bu normaldir ve geçicidir.

Cihaz düzgün soğutmuyor, ne yapmalıyım?

Hava filtrelerinin kirli olmadığını kontrol edin (iki haftada bir temizleyin). Dış hava giriş/çıkışlarının tıkalı olmadığından ve termostatın istenen sıcaklığa ayarlandığından emin olun. Pencereler ve kapılar kapalı olmalıdır.

Uzaktan kumanda çalışmıyor, ne yapmalıyım?

Pillerin (AAA tipi) bitmediğini ve doğru kutuplarda takıldığını kontrol edin. Uzaktan kumandayı 7 metreden daha yakın bir mesafeden alım penceresine doğru tutun. Sorun devam ederse, pilleri 30 saniye çıkarıp tekrar takın.

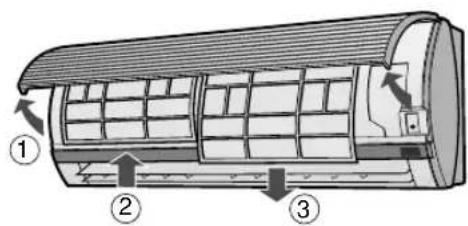

Hava filtreleri nasıl temizlenir?

Cihazı kapatın ve fişini çekin. Ön paneli açın, filtreleri kilidini açmak için yukarı itin, ardından aşağı çekin. Tozu emdirin veya ılık su ve hafif deterjanla yıkayın. Tekrar takmadan önce gölgede kurutun.

Elektrik kesintisi durumunda ne yapmalı?

Elektrik geri geldikten sonra cihaz, zamanlayıcı hariç önceki ayarlarla (sıcaklık, mod vb.) otomatik olarak yeniden başlar; zamanlayıcı sıfırlanmalıdır.

Bir saat sonra kapanma zamanlayıcısı nasıl kullanılır?

Uzaktan kumandadaki ONE-HOUR OFF TIMER tuşuna basın. ZAMANLAYICI göstergesi yanar ve cihaz bir saat sonra kapanır. İptal etmek için CANCEL veya ON/OFF tuşuna basın.

Soğutma çalışma sıcaklık aralığı nedir?

SOĞUTMA modunda, iç ortam sıcaklığı 21 °C ile 32 °C (KT) ve dış ortam sıcaklığı 21 °C ile 43 °C (KT) arasında olmalıdır (normal çalışma için).

Bu klima ile enerji nasıl tasarruf edilir?

SOĞUTMA modunda termostatı 1 °C daha yüksek bir sıcaklığa ayarlayın. Odayı güneşten koruyun, pencere ve kapıları kapatın, filtreleri düzenli olarak temizleyin ve kapanma zamanlayıcısını kullanın. Uzun süreli yokluklarda cihazın fişini çekin.

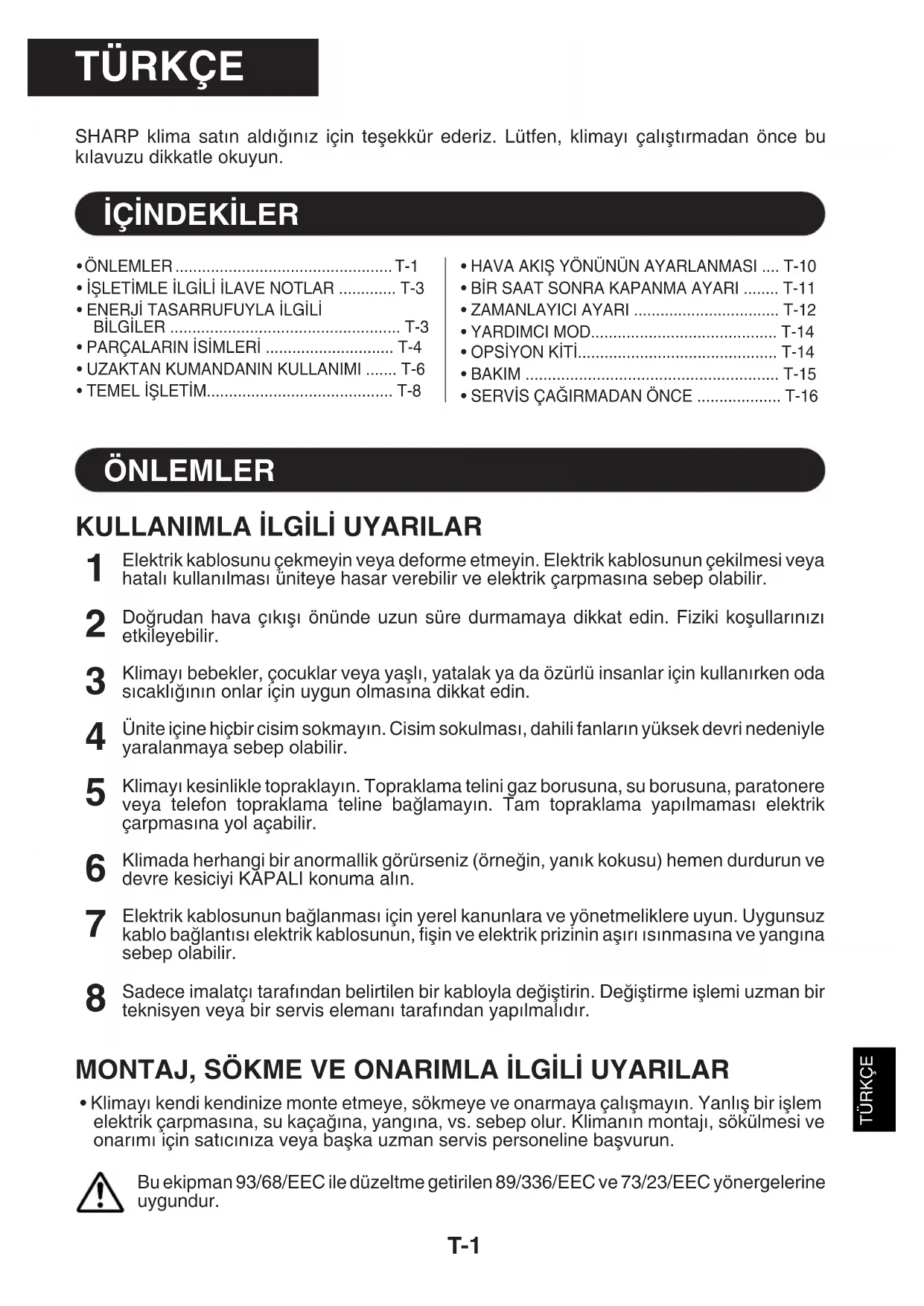

KULLANIM KILAVUZU AHA12BE SHARP

SHARP klima satin aldiginiz icin teşekür ederiz. Lüften, klimayi calistirmadan once bu kilavuzu dikkatle okuyun.

ICINDEKILER

-ONLEMLER T-1
- ISLETIMLE ILGILI ILAVE NOTLAR T-3
- ENERJI TASARRUFUYLA ILGILI BilgILER T-3
PARCALARIN ISIMLERI T-4
- UZAKTAN KUMANDANIN KULLANIMI ...... T-6
- TEMEL ISLETIM. T-8

• HAVA AKIS YÖNUNUN AYARLANMASI .... T-10
  BIR SAAT SONRA KAPANMA AYARI T-11
  ZAMANLAYICI AYARI T-12
  YARDIMCI MOD. T-14
• OPSIYON KITI. T-14
  BAKIM T-15
  SERVIS CAGIRMADAN ONCE T-16

ÖNLEMLER

KULLANIMLA ILGILI UYARILAR

1 Elektrik kablosunu cekmeyin veya deforme etmeyin. Elektrik kablosunun cekilmesi veya hatalı kullanilmasi üniteye hasar verebilir ve elektrik carpmasina sebep olabilir.
2 Doğrudan hava çişi onünde uzun sure durmamaya dikkat edin. Fiziki kosullarını etkileyebilir.
3 Klimayi bebekler, cocuklar veya yasli, yatalak ya da ozurlu insanlar icin kullanirken oda sicakliginin onlar icin uygun olmasina dikkat edin.
4 Unite icine hiçbir cisim sukmayin. Cisim sukulmasi, dahili fanlarin yuksek devri nedeniyle yaralanmaya sebep olabilir.
5 Klimayi kesinlikle topraklayin. Topraklama telini gaz borusuna, su borusuna, paratonere veya Telefon topraklama teline baglamayin. Tam topraklama yapilmaması elektrik carpmasina yol acabilir.
6 Klimada herhangi bir anormallik görürseniz (örneğin, yanık kokusu) hemen durdurun ve devre kesiciyi KAPALİ konuma alın.
7 Elektrik kablosunun baglanması icin yerel kanumlara ve)yonetmeliklere uyun. Uygunsuz kablo baglantisi elektrik kablosunun, fişin ve elektrik prizinin aşirı sinmasina ve yangına sebep olabilir.
8 Sadece imalatci tarafindan belirtilen bir kabloyla degistirin. Degistirme islemi uzman bir tekniysen veya bir servis elemani tarafindan yapilmaldir.

MONTAJ, SÖKME VE ONARIMLA ilgili UYARILAR

• Klimayi kendi kendinize monte etmeye, seksmeye ve onarmaya calismayin. Yanlis bir islem elektrik carpmasina, su kaçagina, yangina, vs. sebep olur. Klimanin montaji, dokulmesi ve onarimi icin saticiniza veya baska uzman servis personeline basvurun.

Bu ekipman 93/68/EEC ile Düzelme getirilen 89/336/EEC ve 73/23/EEC yönergelerine uygundur.

ÖNLEMLER

KULLANIMLA ILGILI ÖNLEMLER

1 Özellikle gazlı cihazlar kullanıkden odayi havalandirmak icin periyodik olarak bir pencere veya kapi acın. Yetersiz havalandirma oksijen eksikligine sebep olabilir.
2 Dügmelere Islak ellere dokunmayin. Elektrik carpmasina sebep olabilir.
3 Emniyet amaciyla, klima uzun sure kullanilmayacagi zaman devre kesiciyi kapatin.
4 Harici montaj zemininde periyodik olarak asinma kontrlu yapin ve üntenin yerinde saglam durduğundan emin olun.
5 Harici ünite üzerine herhangi bir cisim koymayin veya üzerine basmayin. Cisimreuse bilir veya siz duserek yaralanabilirsiniz.
6 Bu unite evlerde kullanim icin tasarlanmistir. Hayvan veya bitki yetistirmek icin kulube veya sera gibi yerlerde kullanmayin.
7 Klima uzerine ici su dolu bir kap koymayin. Klimaya su girerse elektrik izolasyonu bozulabilir ve elektrik carpmasina sebep olabilir.
8 Klimanin hava girislerini ve cikislarini engellemeyin. Yetersiz performansa veya arizaya sebep olabilir.
9 Herhangi bir bakim veya temizlik yapmadan once klimayi durdurmaya ve devre kesiciyi kapatmaya dikkat edin. Klimanin icinde donen bir fan vardir ve yaralanabilirsiniz.
10 Doğrudan klima üzerine su siçratmayin veya dokmeyin. Su, elektrik carpmasina vya ekipman hasarina yol acabilir.
11 Bu cihaz kucuk tocuklar veya ozurluler tarafindan kullanim icin tasarlanmamistir. Kucuk tocuklar, cihazla oynamamalar icin kontrol altinda olmalidir.

KLIMANIN YERLEŞTİRLMESİ VE MONTAJIYL A LGI L UYARILAR

• Klimayı, nominal voltaj ve frekansa sahip bir güç kayınalıkbağlamaya dokkat edin. Uygun olmayan voltaj ve frekansa sahipbir güç kayınkınn kullanilması ekipman hasarına ve yangına sebep olabilir.
• Klimayi, yanici gaz kaçagi olabilecek bir yere monte etmeyin. Yangina sebep olabilir. Klimayi, havada minimum toz,duman ve nemin bulunan bir yere monte edin.
• Drenaj hortumunu, problemsiz gorev yapacak sekilde doşeyin. Yetersiz drenaj odada, mobilyalarda, vs. neme yol acabilir.
• Elektrik carpmasini onlemek icin, tesisatin yerine baglı olarak bir seksak onleyici vya bir devre kesici takilmasina dokkat edin.

ISLETIMLE ILGILI ILAVE NOTLAR

CALISMA SICAKLIIGI ARALIGI

		IC SIC. DIŞ	SIC.
SOĞUTMA	üst limit	32°C K.T. 43°C 23°C K.T.	K.T. -
	alt limit	21°C K.T. 21°C 15°C Y.T.	K.T. -
ISITMA (sadece AY-A07BE/ AY-A09BE/AY-A12BE)	üst limit	27°C K.T. 24°C -	K.T. 18°C Y.T.
	alt limit	20°C K.T. -8.5°C - -9.5°C Y.T.	C K.T. -

K.T. = Kuru Termometre Y.T. = Yas Termometre

• Entegre koruma tertibati, bu aralik disinda kulla-nildiginda unitenin calis-masini onler.

Nem % 80^ in uzerinde oldugunda unite SOGUTMA veya NEM ALMA modunda sureklicalisirsa hava cikisinda ciglenme olabilir.

BIR ELEKTRIK KESINTISI OLDUGUNDA

Bu unite, bir elektrik kesintisi oldugunda ayarlari hafizasinda tutar. Elektrik tekrar geldiginde, unite, zamanlayici ayarlari harc olmak uzere elektrik kesintisinden onceki ayarlarla otomatik olarak tekrar calisir. Bir elektrik kesintisinden once zamanlayici ayarlanmisa elektrik geldikten sonra bu ayarlarin yeniden yapilmasi gerekir.

MODEL AY-A07BE/AY-A09BE/AY-A12BE iCIN NOTLAR

ÖNISITMA FONKSİYONU

ISITMA isletiminde, unite acildiktan sonra uniteden soguk hava uflenmesini onlemek icin dahili fan iki ila bes dakika calismayabilir.

BUZ COZME FONKSiyONU

• Dis unitenin isi esanjoru uzerinde buz oldugunda, ISITMA isletimi sirasinda otomatik buzoczucu 5 ila 10 dakika isi temin ederek buzu cozer. Buz czme sirasinda ic ve dis fanlarin calismasi durur.
• Buz czome tamamlandiktan sonra unite otomatik ocralak ISITMA modunda isletimi tekrar baslatir.

ISITMA VERIMI

• Unite, dis havadan isi elde etmek ve bu isiyi odaya vermek icin bir isi pompas kullanir. Bu nedenle, harici hava sicakligi istma verini buyuk olcude etkiler.
• Düşuk dis sicakliklar nedeniyle istma verimi dürse ilave bir isitici kullanin.
  Cebri hava sirkulasyonu nedeniyle cihazin isinmasi ve tum odayi isitmasi zaman alir.

ENERJI TASARRUFUYLA ilgili BILGILER

Aşaqida, klimanı kullanırken erji tasarrufu-SAğlamanin bazı basit yolları verilm,stir.

DOGRU SICAKLIIGI AYARLAYIN

• Termostatin SOGUTMA modunda istenen sicutlktan 1^ daha yuksege (ve AY-A07BE/AY-A09BE/AY-A12BE modellerinde ISITMA modunda 2^ daha duug) ayarlanmasi yaklaik %10'uk bir enerji tasarrufu saglar.
• Sogutmada sicutligin istenenden daha duşuk bir dereceye ayarlanmasi ereri tuketini ini artirir.

DIREKT GUNES ISIGINI VE HAVA AKIMLARINI ONLEYIN

• Sogutma sirasinda direkt gunesisigin onlenmesi enerji tuketimini azaltir.
• Sogutma (ve AY-A07BE/AY-A09BE/AY-A12BE modellerinde isitma) sirasinda pencereleri ve kapilari kapatin.

EN IYI HAVA SIRKULASYONUNU SAGLAMAK IÇIN UYGUN HAVA AKİŞ YÖNÜNJ AYARLAYIN

EN VERİMLİ ISLETİMI SAGLAMAK İçın FILTRERİ TEMİZ TUTUN ZAMANLAYİCI KAPATMA FONKSİYONUNDAN AZAMI DERECDE İSTİFADE EDİN

UNITE UZUN SURE KULLANILMAYACAKSA ELEKTRIK KABLOSUNU AYIRIN

• Iç unite calismadigi zaman da az miktarda guç harcar.

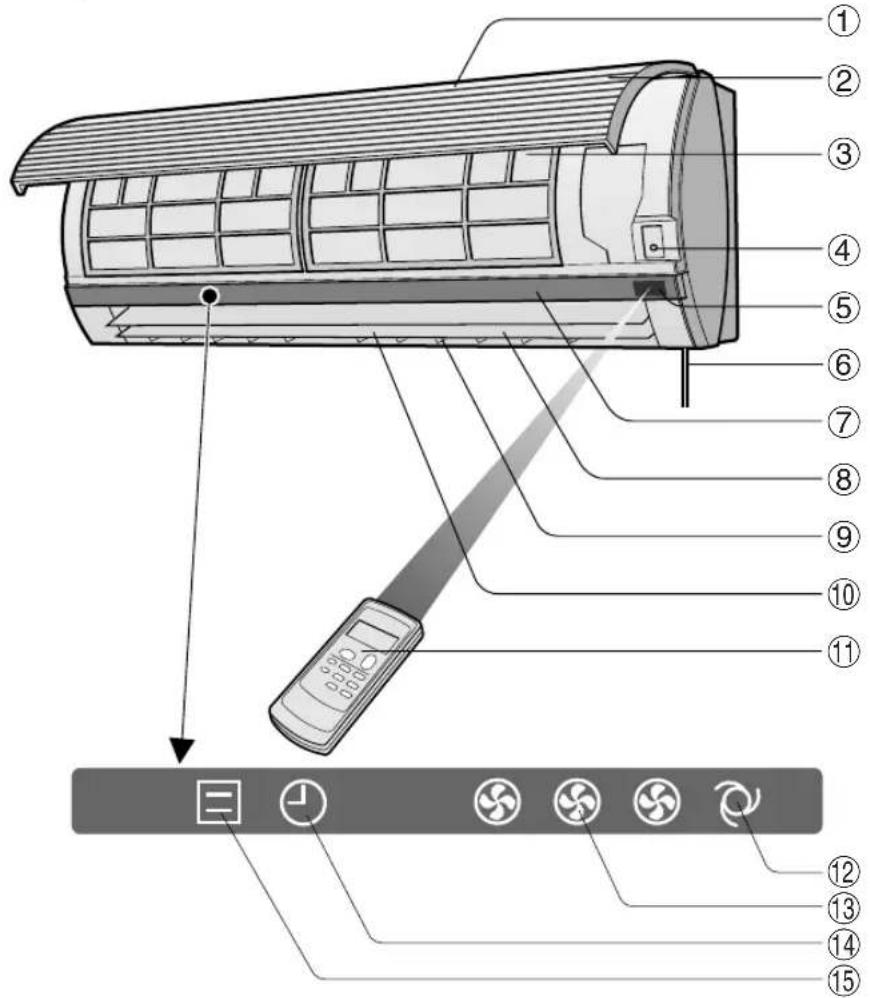

IC UNITE

① Hava girişi
② Aciir panel
③ Hava filtreleri
④ YARDIMCI MOD Düğmesi
⑤ ALICI penceresi
⑥ Elektrik kablosu
⑦ Gosterge paneli
⑧ Dusey ayarli kanatciklar
⑨ Yatay ayarlikanatçiklar
Hava cikisi
① Uzaktan kumanda
OTOMATIK FAN HIZI Lambasi (yeşil)
13 FAN HIZI Lambasi (yeşil
14 ZAMANLAYICl lambasi (turuncu
15 ISLETIM Iambasi (kirmizi

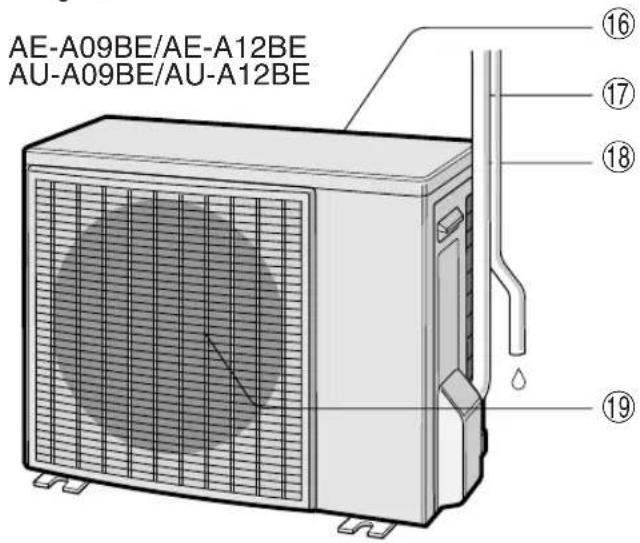

DIS UNITE

AE-A07BE AU-A07BE

NOT: Gerçek Üntitel yukaranda österilenden biraz farkli olabilir.

Hava girişi
⑦ Sogutma gazı borusu ve ara baglanti kablosu
Drenaj hortumu
Hava cikisi

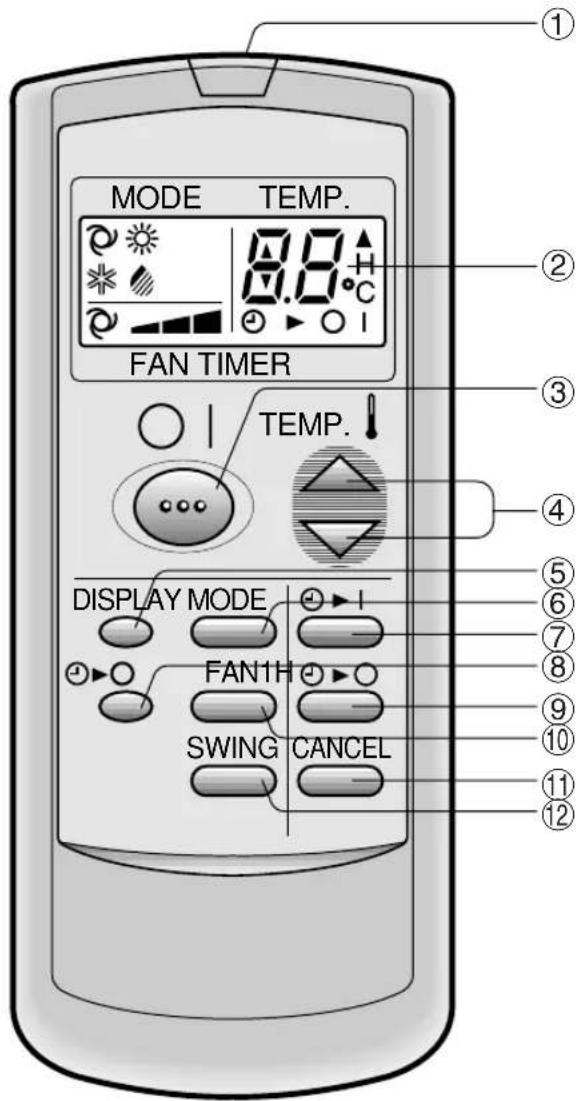

UZAKTAN KUMANDA

① VERICI
② GÖSTERGE (Siv Kristal Gösterge)
③ ACMA/KAPAMA Düğmesi
④ TERMOSTAT Düğmesi
⑤ GÖSTERGE Düğmesi
⑥ MOD dügmesi
⑦ ZAMANLAYICI ACMA dugmesi (saat ayari icin)
BIR SAAT SONRA KAPANMA duğmesi
⑨ ZAMANLAYICI KAPAMA duğmesi (saat ayari icin)
⑩ FAN Düğmesi

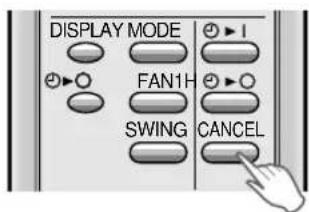

① ZAMANLAYICI IPTAL Düğmesi
② SALINIMdugmesi

(Isitma modu sembolü sadece AY-A07BE/AY-A09BE/AY-A12BE modellerinde bulunar)

L.C.D. UZAKTAN KUMANDA GÖSTERGESİ

⑬ MOD SEMBOLLERI

:OTOMATIK:SOUGUA

: ISITMA : NEM ALM (sadece AY-A07BE/AY-A09BE/AY-A12BE icin)

14 FAN HIZI SEMBOLLERI

: OTOMATIK Manuel ayar

SICAKLIK VE ZAMANLAYICI GERİ SAYIM GÖSTERGESİ
16 TRANSMISYON SEMBOLU
⑰ ZAMANLAYICI AÇMA/ZAMANLAYİCI KAPAMA GÖSTERGESİ

Zamanlayici açma ve zamanlayici kapama ayarini gosterir.

(Isitma modu sembolü Adece AY-A07BE/AY-A09BE/AY-A12BE modelle-rinde bulunur)

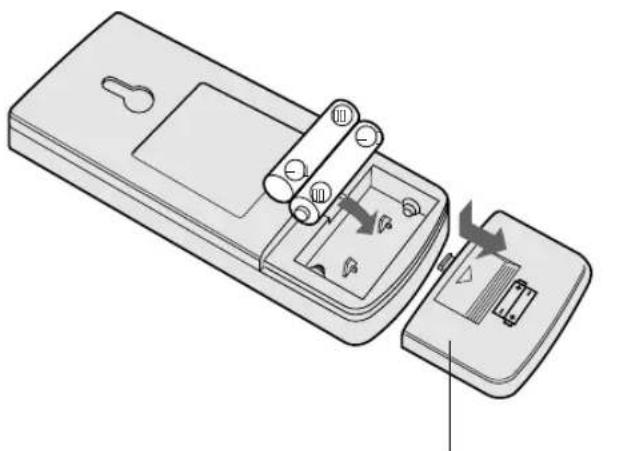

PILLERIN TAKILMASI iki adet AAA (R03) ebadinda pil kullanin.

1 Uzaktan kumandanin arkasin-daki pil yuvasi kapagini cikarin.
2 Pilleri bolmeye yerlestirin; ve kutuplarin dokru hizada olmasina dikkat edin.
- Piller uygun sekilde takildi-ginda gostergede cizgiler gorulur.
3 Pil yuvasi kapağin tekrar yerine takin.

Uzaktan kumanda kappa

NOTLAR:

• Pilin ömrü, normal kullanimda yaklaşık 1 yildir.
• Pilleri degistirken daima ikisini birlikte degistirin ve ayni tipte olmasina dikkat edin.
• Piller degistirildikten sonra uzaktan kumanda uygun sekilde calismazsa pilleri cikarin ve 30 saniye sonra tekrar takin.
• Uniteyi uzun sure kullanmayacaksaniz pilleri uzaktan kumandadan*cikarin.

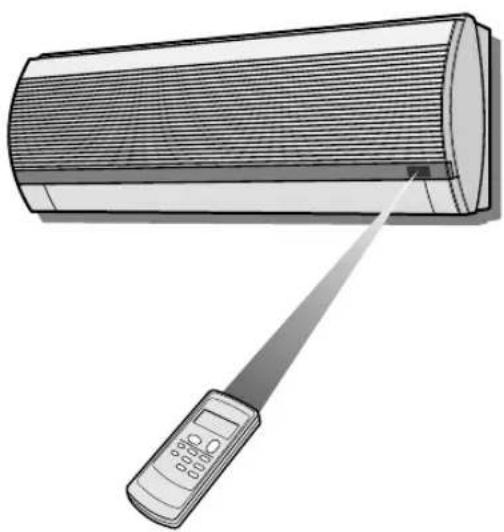

UZAKTAN KUMANDA NASIL KULLANILIR

Uzaktan kumandayi üntenin sinyal alicisina dokru tutun ve istediginiz Düğmeye basin. Unite sinyali aldiginda bir bip sinyali verir.

• Uzaktan kumanda ile ünitearasinda perde olmamasina dikkat edin.
• Uzaktan kumanda 7 m mesafeye kadar sinyal gonderebilir.

UYARI

• Sinyal alicisinin guclü direkt güneş isigi almasina izin vermeyin,*cunkü calismasini olumsuz etkileyebilir. Sinyal alici guclü direkt güneş isigi alirsa isigi kesmek icin perde kullanin.
• Ayni odada hizli starterli bir floresan lamba kullanilması sinal transmisyonunu etkileyebilir.
• Unite, ayni odadaki bir televizyon, video cihazi veya baska ekipmanlarin uzaktan kumandasindan gonderilen sinyallerden etkilenebilir.
• Uzaktan kumandayi direkt güneş—isiginda veya bir isitici)yakininda birakmayin. Ayni zamanda, uniteyi ve uzaktan kumandayi nemden ve darbeden de koruyun, rengini attirabilir veya hasar verebilir.

Isletim modunu seçmek,—in MOD Düɡmesine basin.

OTOMATIK ISITMA SOGUTMA NEM ALMA

ISITMA

(sadece AY-A07BE/AY-A09BE/AY-A12BEicindir)

Isletimi baslatmak icin ACMA/KAPAMA dugmesine basin.

Unite uzerindeki kirmizi iSLETIM lambasi (yanar.

Istenen sicutigi ayarlamak icin TERMO-STAT dugmesine basin.

OTOMATIK/NEMALMA MODU

Sicaklik, klima tarafindan otomatik olarak belirlenen sicakligin 2^ ustu ile 2^ altiarasinda 1^ lik kademelerde degistirilebilir.

SOGUTMA

Uniteyi kapatmak icin tekrar ACMA/KAPAMA duğmesine basin.

• Unite uzerindeki kirmizi ISLETIM Iambasi (日) söner.

OTOMATIK MODU HAKKINDA BILGILER

OTOMATIK modunda sicutlik ayari ve modu, unitenin devreye alindiği zamankı oda sicutligrina ve diş sicutluga gore otomatik olarak seçilir.

Model AH-A07BE/AH-A09BE/AH-A12BE cin Modlar ve Sicaklik Ayarli

Klima calistirildınde oda sicalsi	Otomatik iletim
	Mod Temoşstat Ayari
24°C'in-altinda NEM ALMA	Devreye algada oda sicalsi
24°C-26°C SOğUTMATA 24°C
26°C-28°C SOğUTMATA 25°C
28°C'in üstunde SOğUTMATA 26°C

Model AY-A07BE/AY-A09BE/AY-A12BE cin Modlar ve Sicaklik Ayarli

Klima calistirildınde oda sicalsianglerı	Otomatik iletim
	Mod Ternostat Ayari
21°C' inALTHDA ISITMA 23°C
21°C-24°C NEM ALMA		Devreye almada oda sicalsianglerı
24°C-26°C SOGUTMATA 24°C
26°C-28°C SOGUTMATA 25°C
28°C'in üstunde SOGUTMATA 26°C

FAN HIZI LAMBASI HAKKINDA BILGILER

Klima calisirken, FAN HIZI Lambasi, unitenin gõsterge panelinde 3 seviyede (NEM ALMA modu icin 2 seviye) yanarak fan hizini gõsterir.

Fan hizi OTOMATiK' e ayarlandigianda

OTOMATIK FAN HIZI Lambasi yanar.

FAN HIZI Lambasini sondurmek icin GÖSTER-GE Düğmesin basin.

Fan hizi manuele ayarlandiğinda

Dusuk hiz

Orta hiz

Yuksek hiz

DÜSEY HAVA AKİSİ

Optimum rahatlik icin hava akis yonu her modda otomatik olarak ayarlanir:

SOGUTMA ve NEM ALMA modu Yatay hava akisi

ISITMA Gaprazyhavzakg9BE/AY-A12BE icin) modu

HAVA AKIŞ YÖNÜNJU AYARLAMA

Uzaktan kumanda uzerindeki SALI-NIM dugmesine bir kez basin.

• Düsey ayarlıkanatçık, açını sureklidehyişirir.

Dusey ayarli kanatcik istenen pozi-syonda oldugunda tekrar SALINIM duğmesine basin.

• Dügmeye basildigiindakanatciklarin hareketidurur.
• Ayarlanan pozisyon hafizaya alinir ve bir sonraki isletimde otomatik olarak tekrar ayni pozisyon ayarlanir.

Ayar araligi

SOGUTMA ve NEM ALMA modu

Damlama nedeniyle ci-glenmeyi onlemek icin ayar araligi SALINIM araligindan daha dardir.

ISITMA (sadece AY-A07BE/AY-A09BE/AY-A12BE icin) modu

Hava akisinin zemine dokru yonlendirilebilmesi icin aralik genistir.

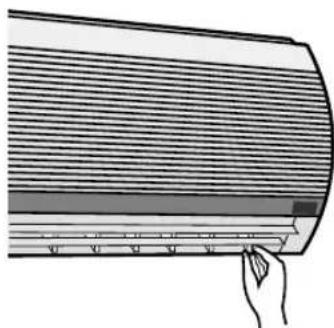

YATAY HAVA AKISI

Yatay ayarli kanatciigi sekildeki gibi tutun ve hava akis yonunu ayarlayin.

UYARI

Dusey ayarli kanatçiklari elle ayarlamaya calismayin.

• Düsey ayarlıkanatçın elle ayarlanması, ayar icin uzaktan kumanda kullanıldiğinda üntenin hatalı calismaşa sebep olabilir.
• Düsey ayarlı kanatçık SOGUTMA veya NEM ALMA modunda uzunsure en alcak konumda tutulursa*ciglenme olabilir.

BIR SAAT SONRA KAPANMA AYARI devreye alindiğinda ünite bir saat calisip durur.

1 BIR SAAT SONRA KAPANMA duğmesine basin.

Uzaktan kumandada "I"
Unite uzerindeki turuncu ZAMANLAYICI lambasi ( ) yanar.
- Unite bir saat calistiktan sonra durur.

IPTAL ETMEK IÇIN

IPTAL duğmesine basin

• Unite uzerindeki turuncu ZAMANLAYICI lambasi ( ⊙ ) söner.

Veya ACMA/KAPAMA duğmesine basarak üniteyi kapatin.

Unite uzerindeki kirmizi ISLETIM lambasi ( ve turuncu ZAMANLAYICI lambasi ( soner.

NOTLAR:

BIR SAAT SONRA KAPANMA AYARI, ZAMANLAYICI ACMA ve ZAMANLAYICI KAPAMA fonksiyonlarina gore oncelige sahiptir.
- Unite kapaliyken BIR SAAT SONRA KAPANMA ayarlanirsa, unite, daha once ayarlanmis kosulda bir saat calisir.
- Uniteyi, BIR SAAT SONRA KAPANMA AYARI devreye girmeden bir saat daha calistirmak isterseniz, unite calisirken BIR SAAT SONRA KAPANMA duğmesine tekrar basin.

ZAMANLAYICIYIKAPATMA

Unite, ayariniza gore otomatik olarak kapanir.

Zamanlayici suresi minimum 0.5 saat (30 dakika) ile(Maximum 12 saatarasinda ayarlanabilir.
9.5 saate kadar, 0.5 saatlik (30 dakika) kademelerde ve 10 ilà 12-SAATTE, 1 saatlik kademelerde ayarlayabilirsiniz.

Uzaktan kumandayi üntenin sinyal alicisina dokru tutun.

1 ZAMANLAYICI KAPAMA ( digmesine basin ve zamani ayarlayin.

• Düğmeye bastıkça zaman ayari asağidaki gibidehyisi,

Hizli ayar icin duğmeyi basili tutun.

• Unite üzerindeki turuncu ZAMANLAYICI lambasi ( ) yanar.
• Unite sinyali aldiginda bip sesi cikartir.
• Zaman ayari gerije匐ru azalarak kalan sureyi gosterir.

Uniteyi: 2.5 saat sonra dur-durmak istediiginizde.

ZAMANLAYICIYI KAPAMA FONKSIYONU HAKKINDA BILGILER

ZAMANLAYICIYI KAPAMA modu ayarlandiğnda siz uyurken odanin asiri sicut veya soguk olmasini onlemek icin sicutlik ayari otomatik olarak ayarlanir. (Otomatik Uyku fonksiyonu)

SOGUTMA/NEMALMA MODU:

Zamanlayici devreye alindiktan 1 saat sonra sicutlik ayari original termostat ayarindan 1^ yukari cikar.

ISITMA MODU:

(sadece AY-A07BE/AY-A09BE/AY-A12BE modelleri icin)

• Zamanlayici devreye alindiktan 1 saat sonra sicutlik ayari orijinal termostat ayarindan 3^ asagi iner.

ZAMANLAYICI MODUNU IPTAL ETMEK ICIN

ZAMANLAYICI IPTAL duğmesine basin.

Unite uzerindeki turuncu ZAMANLAYICI lambasi ( ) soner.

ZAMAN AYARINI DEGI-STIRMEK IÇIN

Degistirmek istediginiz ZAMANLAYICIDügmesine (ZAMANLAYICIKAPAMA veya ZAMANLAYICIAÇMA) basin ve zaman ayarini degistirin.

ZAMANLAYICIYI ACMA

Unite, ayariniza gore otomatik olarak kapanir.

Zamanlayici suresi minimum 0.5 saat (30 dakika) ile maksimum 12 saatarasinda ayarlanabilir.
9.5 saate kadar, 0.5 saatlik (30 dakika) kademelerde ve 10 ilà 12-SAATTE, 1 saatlik kademelerde ayarlayabilirsiniz.

Uniteyi: Oda sicakligin 6.5
saat sonra ayarlandigi gibi olmasini istediginizde.

Uzaktan kumandayi üntenin sinyal alicisina dokru tutun.

1 ZAMANLAYICI ACMA ( duğmesine basin ve zamani ayarlayin.

• Düğmeye bastıkça zaman ayari asağidaki gibidehyisi,

Hizli ayar icin duğmeyi basili tutun.

• Unite uzerindeki turuncu ZAMANLAYICI lambasi (O) yanar.
• Unite sinyali aldiginda bip sesi cikartir.
• Zaman ayari gerijeDOGRU azalarak kalan sureyi gosterir.

Mod, sicaklik ve fan hizi ayarini seksin.

• Sicaklik, ZAMANLAYICI AÇIK konumda ayarlan-düzinda böstergede 5 saniyeGORlür sonra za-man böstergesine doner.
• Ayari degistirmezseniz unite son ayarla calisir.
• Unite, odanin programlanan zamanda istenensicakliga ulasmasina olanak saglamak icin ayar-lanan zamandan once devreye girer. (Uyanma fonksiyonu)

ZAMANLAYICININ AYARLANMASI VE ISLETIMIYLE ILGILI NOTLAR

• Son zaman ayari hafizaya alinir ve bir sonraki ZAMANLAYICI KAPAMA veya ZAMANLAYICI ACMA ayarinizda uzaktan kumandanin goftergesinde gofterilir.
  ZAMANLAYICI KAPAMA ve ZAMANLAYICI ACMA birlikte ayarlanamaz.
• BIR SAAT SONRA KAPANMA AYARI devreye sukuldugunda ZAMANLAYICI KAPAMA ve ZAMANLAYICI AGMA kullanilamaz.
  BIR SAAT SONRA KAPANMA AYARI, ZAMANLAYICI KAPAMA veya ZAMANLAYICI ACMA periyodunda devreye alindiğinda ZAMANLAYICI ACMA ve ZAMANLAYICI KAPAMA iptal olur.

YARDIMCI MOD

Uzaktan kumanda bulunmadigi zaman bu modu kullanin.

ACMAK iCIN

Ic unitenin on panelini kaldirin ve isletim paneli uzerindeki YARDIMCI MOD dugmesine basin.

• Unite uzerindeki kirmizi ISLETIM lambasi (yanar ve unite OTOMATIK modda calismaya baslar.
  Fan hizi ve sicutlik ayari OTOMATIK'e ayarlanir.

KAPATMAK iCIN

Isletim paneli uzerindeki YARDIMCI MOD duğmesine tekrar basin.

• Unite üzerindeki kirmizi ISLETIM Iambasi ( ] ) söner.

NOT:

Normal calisma sirasinda YARDIMCI MOD duğmesine basilirsa unite kapanir.

OPSIYON KITI

Hava Temizleme Filtresi

Klima calisirken hava temizleme filtresi havadaki toz ve sigara dumanini alarak temiz hava verir.

Hava temizlemefiltresinde kullanananapatit antibakteriyel malzeme, viruslerin ve diger mikroplarin faaliyetini engeller.Tekkullanimlik tipin degistirme periyodu yaklasik 3-6aydir.Bu opsiyonu satin almak icin saticinizla temas kurun.

Tip AZ-F900B

UYARI

Herhangi bir bakim uygulamadan once elektrik kablosunu prizden ayirin ve devre kesiciyi kapatin.

FILTRELERIN TEMIZLENMESI

Hava filtrleri iki haftada bir temizlenmelidir.

1 UNITEYI KAPATIN
2 FILTRELERI CIKARIN

1 On paneli acin.
2 Hava filtrerini hafifce yukari iterek yerinden kurtarin.
3 Hava filtrerini asagi cekerek cikarin.

3 FILTRELERI TEMIZLEYIN

Elektrikli supurgeyle tozunu alin. Filtreler kiriyyse ilik su ve yumusak deterjanla yikayin. Yerine takmadan once filtreleri golgede kurutun.

4 FILTRELERI YERINE TAKIN

1 Filtreleri original gezisyonunda yerine takin.
2 On paneli kapatin.
3 Panelin orta kismini sikica iterek yerine oturtun.

UNITEIN V E UZAKTAN KUMANDANIN TEMIZLENMESI

UYARI

• Yumusak bir bezle silin.
• Uzerlerine direkt olarak su siçratmayin veya dökmeyin. Su elektrik carpmasina veya ekipman hasarina yol acabilir.
• Sicak su, tiner, asindirici tozlar veya gucu cozuculer kullanmayin.

KLIMAIŞLETİM SEZONUNDAN SONRA BAKIM

1 Mekanizmanin iyice kuruması icin üniteyi SOGUTMA modunda (sica klik ayari 32^ ) yaklaşik yarım--, calistirin.
2 Uniteyi durdurun ve fisini cekin. Klima icin ayri bir devre kesiciniz varsa bunu kapatin.
3 Filtreleri temizleyin ve tekrar yerine takin.

KLIMAΙSLETΙM SEZONUNDAN ONCE BAKIM

1 Hava filtrerinin kirli olmamasina dikkat edin.
2 Hava girisinde ve cikisinda engel bulunmamasina dokkat edin.

UYARI

3 Dis montaj zemininde periyodik olarak asinma kontrolu yapin ve unitenin yerinde saglam durduugundan emin olun.

Asagidaki kosullar ekipmanin hatali calistigini gostermez

ÜNTENIN ÇALİSMAMASI Unite kapatildıktaş hemen sonra acilirsa calışmaz. Unite mod要考虑hirldikten hemen sonra calışmaz. Bu, dahili mekanizmaları korumak icindir. Ünteyi calistirmak icin 3 dakika bekleyin.	TISLAMA Yumusak tislama sesi, üntenin icinde akan soğutma gazınin sesidir.
	SU BUHARI • SOĞUTMA ve NEM ALMA modunda bazen odanın hava sicalsı ile üntenen çikan havanın sicalsıarasındaki fark nedeniyle hava çkında su buhariGPCül bilir. • ISITMA modunda, buz çözme sirasindo harici üntenden disari su buhari akı olabilir. (Sadece AY-A07BE/AY-A09BE/AY-A12BE modellerinde)
ÜNTENIN SICAK HAVA ÜFLEMEMESI (Model AY-A07BE/AY-A09BE/AY-A12BE) Unite onsitma veya buzizarre konumundadır.
KOKULAR Ünteden, ünteye giren halı veya mobilya kokuları ve montajın ilk zamanlarinda klimanın ic parçaların kokuları gelebilir.
ÇiTIRTİ Unite bir çiTirtı sesi çikarabilir. Bu ses, on panelisin sürtinmesinden ve sicalsıde:i ni nedeniyle genleşen veya baglanan diğer elmanlardan gelir.

Unite hatali calisiyor gibi gorunurse servis cagirmadan once asagidaki hususlarik kontrol edin.

ÜNITE ÇALİŞMAZSA

Devre kesicınin ya da sigortanın atmış olup olmadışıntı kontrol edin.

ÜNITE ODAYI ETKİN ŞEKİLDE ISITMAZ YA DA SOĞUTMAZSA
Filtreleri kontrol edin. Kirliye temizleyin.	Harici üniteyi kontrol ederek hava,girisiin veya,cıkıınin,tıkali olmadı,Thanda emin olun.	Termostatin uygūn ayarlı olup olmadı,Thanda kontrol edin.
Pencerelerin ve kapırın siki kapalı olmasın dikkat edin.	Odada;cokayo insan bulun-ması üntenin istenen,sıçaklığulşmasını onlere.	Odada,isı üreten bir cihaz bulunup bulunmadi,Thanda kontrol edin.

UNITE UZAKTAN KUMANDA SİNYALİNİ ALMAZSA
Uzaktan kumandanin pillerinin eskı veya zayı olup olmadi-*gün kontrl edin.	Uzaktan kumandaşünitenin sinaly alçınina.Doğru tutarak tekrar sinal yondereymi deneyin.	Uzaktan kumandanin pillerinin kutuplarınu uygun yonde olup olmadi-*gün kontrl edin.

Gösterge panelindeki ISLETIM Lambasi ve ZAMANLAYICI Lambasi yanip söndügände lufen servis cagirin.

SHARP CORPORATION

OSAKA, JAPAN
