MODE D'EMPLOI LE32B551A6W SAMSUNG

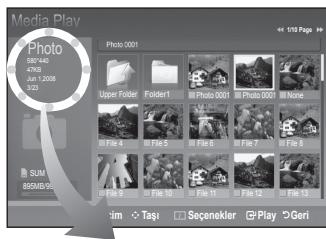

¦ Media Play Menüsünün Kullanılması

2009-06-12 �� 9:59:14

❑ Dijital TV Uyarılar 1. Digital TV(DVB) ile ilgili olan işlevler, yalnız DVB-T (MPEG2 ve MPEG4 AVC) dijital yer üstü sinyallerinin yayınlandığı ya da uyumlu bir DVB-C(MPEG2 ve MPEG4 AAC) kablolu TV servisine erişiminizin olduğu ülkelerde/alanlarda kullanılabilir. Lütfen bölgenizdeki DVB-T ya da DVB-C sinyallerinin alınma olasılığı hakkında yerel bayiniz ile görüşünüz. 2. DVB-T; dijital yer üstü televizyonların yayını için bir DVB Avrupa Birliği standardıdır ve DVB-C ise, kablolu dijital TV'lerin yayını içindir Ancak, EPG (Elektrikli Program Kılavuzu), VOD (Talep üzerine video) ve diğerleri gibi bazı ayrıştırılmış özellikler, bu spesifikasyona dahil edilmemiştir. Bu nedenle, şu anda desteklenmemektedirler. 3. Bu TV seti [Ağustos, 2008] itibarıyla geçerli DVB-T ve DVB-C standartlarını karşılasa bile, gelecekteki DVB-T dijital karasal yayın ve DVB-C dijital kablo yayınları ile uyumluluğu garanti edilemez. 4. Bu TV setinin kullanıldığı ülkelere bağlı olarak bazı kablolu TV sağlayıcıları, bu tür bir hizmet için ek ödeme talep edebilirler ve onların koşullarına ve durumlarına uymanız gerekebilir. 5. Bazı Dijital TV fonksiyonları, bazı ülkelerde ya da bölgelerde kullanımda olmayabilir ve DVB-C, kablolu hizmet sağlayıcılarından bazıları ile doğru şekilde çalışmayabilir. 6. Daha fazla bilgi için lütfen yerel SAMSUNG müşteri hizmetleri merkeziniz ile iletişim kurun.

❑ Sabit Görüntünün Gösterilmesiyle ilgili Önlemler Sabit görüntü TV ekranında kalıcı hasara neden olabilir ● Ekranda görüntü takılmasına neden olabileceğinden LCD panelde tamamı veya bir bölümü sabit görüntüyü 2 saatten fazla tutmayın. Bu görüntü takılmasına 'ekran yanması' da denir. Bu tür bir görüntü takılmasını önlemek için hareketsiz bir görüntü ekrandayken parlaklık ve kontrast değerlerini düşük bir seviyeye ayarlayın. ●

LCD televizyonu uzun süre 4:3 formatında izlemek, farklı ışık emisyonundan dolayı ekranın solunda, sağında ve ortasında çizgi şeklinde izler bırakabilir. DVD ya da oyun konsolunu oynatmak da ekranda benzer etkiye yol açabilir. Yukarıdaki etkinin neden olduğu hasarlar Garanti kapsamında değildir. Video oyunlarından ve bilgisayardan uzun süre durağan resimlerin görüntülenmesi kısmi görüntü izi oluşturabilir. Bu etkiyi önlemek için, durağan görüntüleri görüntülerken 'parlaklık' ve 'kontrast' derecelerini azaltın.

© 2009 Samsung Electronics Co., Ltd. Tüm hakları saklıdır.

BN68-02315A-00Tur.indd 1

2009-06-12 �� 9:59:39

İçindekiler TV'nizin ayarlanması

■ Kontrol Paneline Bakış 2 ■ Aksesuarlar 3 ■ Bağlantı Paneline Bakış 4 ■ Uzaktan Kumandaya Bakış 6 ■ Uzaktan Kumandaya Pil Takma 7 ■ Menülere bakış 7 ■ Televizyonunuzun Bekleme Moduna Alınması 8 ■ Plug & Play Özelliği 8 ■ Monitöre Bakış 9

KANAL ■ Kanal Menüsü 9 ■ Kanalları Yönetme 12

■ Bir USB Aygıtını Bağlama 28 ■ Media Play Menüsünün Kullanılması 29 ■ FOTO (JPEG) Listesinin kullanılması 30 ■ MP3 Listesinin kullanılması 33 ■ Ayar Menüsünün Kullanılması 34

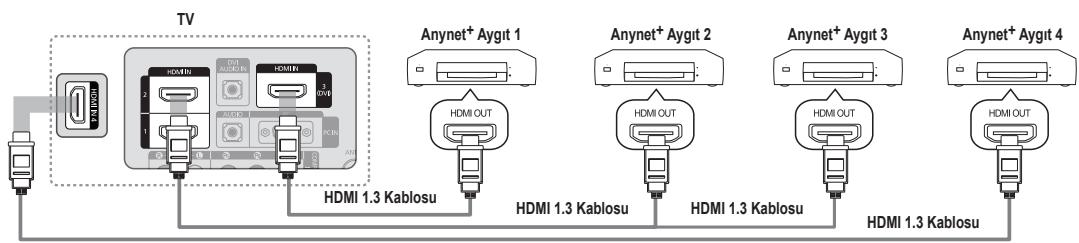

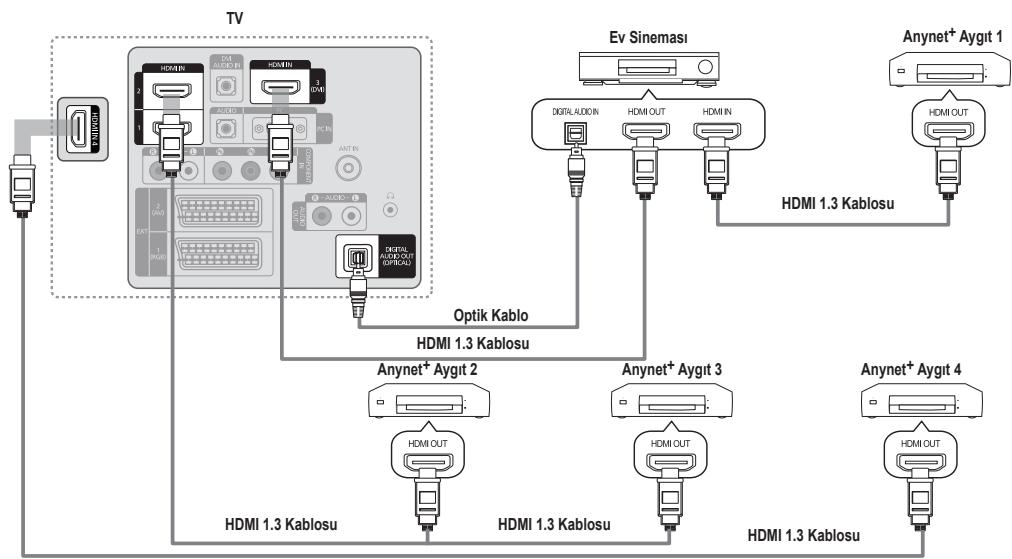

ANYNET+ ■ Anynet+ Cihazlarına Bağlanma 35 ■ Anynet+ 36 ■ Anynet+ Cihazları arasında geçiş yapma 36 ■ Kaydediliyor 37 ■ Bir Alıcı (Ev sineması) üzerinden dinleme 37 ■ Anynet+ 38

■ Resim Menüsünü Yapılandırma 14 ■ TV'nizi Bilgisayar (PC) Ekranı Olarak Kullanma 18 ■ TV'nizin PC'nizle Ayarlanması 19

SES ■ Ses Menüsünü Yapılandırma 20 ■ Ses Modunun Seçilmesi 21

■ Teletekst Özelliği 39 ■ Standı Takma 40 ■ Standın Çıkarılması 41 ■ Duvara Montaj Kitinin Takılması 41 ■ Kabloların Montajı 41 ■ Hırsıza Karşı Kensington Kilidi 41 ■ Kurulum Alanının Sabitlenmesi 42 ■ TV'yi Duvara Sabitleme 42 ■ Sorun Giderme: Servis Personeli ile Görüşmeden Önce 43 ■ Teknik Özellikler 44

■ Kurulum Menüsünün Yapılandırılması 22 ■ Saati Ayarlama 24

GİRİŞ / DESTEK ■ Giriş Menüsü 26 ■ Destek Menüsü 26

❑ Lisans TruSurround HD, SRS ve sembolü SRS Labs, Inc.'in ticari markalarıdır. TruSurround HD teknolojisi SRS Labs, Inc. lisansı ile bu cihaza dahil edilmiştir.

Dolby Laboratories lisansı altında üretilmiştir. Dolby ve double-D (çift D) sembolü, Dolby Laboratories'in ticari markalarıdır.

2009-06-12 �� 9:59:40

TV'nizin ayarlanması N Bu Kullanıcı Kılavuzundaki şekiller ve resimler yalnızca referans amaçlı verilmiştir ve gerçek ürünün görünümünden farklı olabilir. Ürün performansını iyileştirmek amacıyla ürün tasarımı ve özellikleri önceden haber verilmeksizin değiştirilebilir.

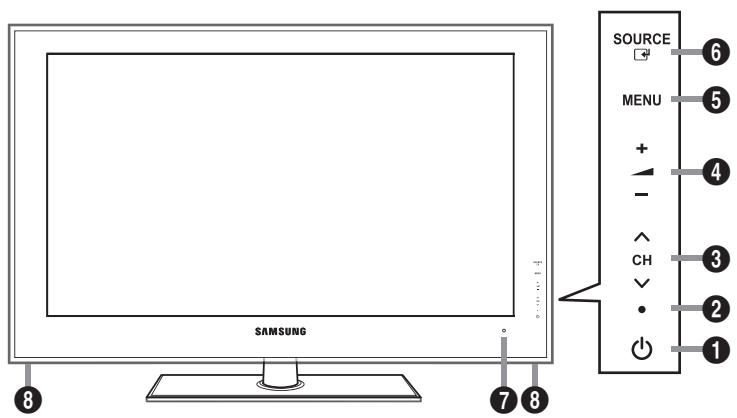

¦ Kontrol Paneline Bakış N Ürünün rengi ve şekli, modele bağlı olarak farklılık gösterebilir. N Ön panel düğmeleri parmağınızla dokunarak etkinleştirilebilir.

1 P (GÜÇ): TV'yi açıp kapatmak için basın. 2 GÜÇ GÖSTERGESİ: Güç açıkken yanıp söner ve kapanır; bekleme modunda sürekli yanar. 3 z: Kanalları değiştirmek için basın. Ekran menüsünde, uzaktan kumandada ▼ ve ▲ düğmelerini kullandığınız gibi z düğmelerini kullanın. 4 Y: Ses seviyesini artırmak veya azaltmak için basın. Ekran menüsünde, uzaktan kumandada ◄ ve ► düğmelerini kullandığınız gibi Y düğmelerini kullanın. 5 MENU: TV'nizin özellikler ekran menüsünü görmek için basın. 6 SOURCEE: Mevcut tüm giriş kaynakları arasında geçiş yapar. Ekran menüsünde, bu düğmeyi uzaktan kumanda üzerindeki ENTERE düğmesini kullandığınız gibi kullanın. 7 UZAKTAN KUMANDA SENSÖRÜ: Uzaktan kumandayı TV üzerinde bu noktaya doğru tutun.

(M4 X L16) Garanti Kartı / Güvenlik Kılavuzu (Her yerde yoktur)

Stand Vida X 4 (Modele bağlı olarak)

Tutucu-Tel Kablo (Modele bağlı olarak)

N LCD TV'nizle birlikte aşağıdaki öğelerin verildiğinden emin olun. Öğelerden herhangi biri eksikse bayinizle görüşün. N Öğelerin rengi ve şekli, modele bağlı olarak farklılık gösterebilir.

Türkçe - BN68-02315A-00Tur.indd 3

2009-06-12 �� 9:59:41

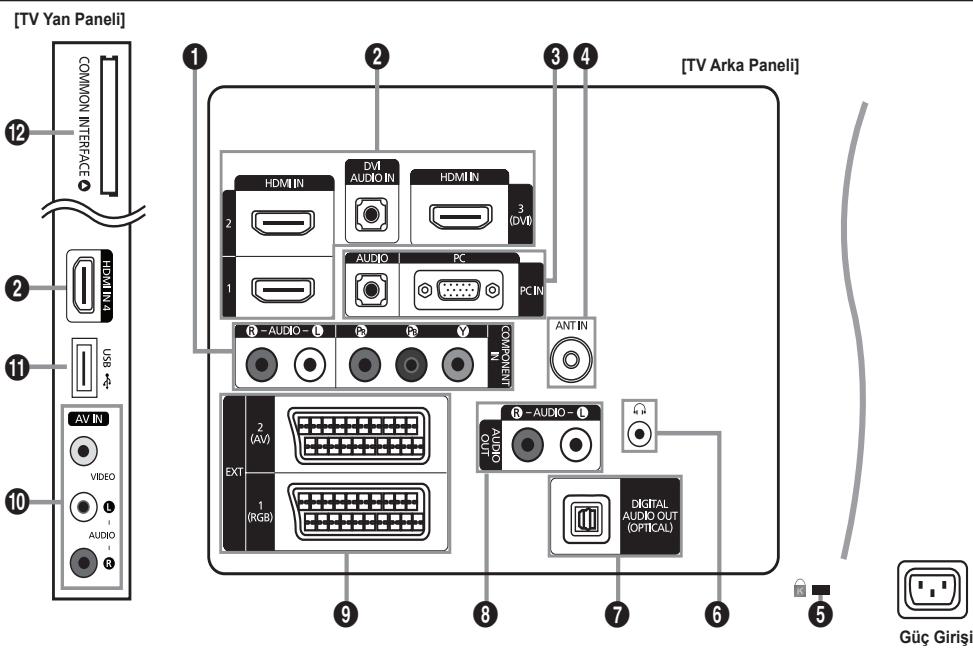

¦ Bağlantı Paneline Bakış [TV Yan Paneli]

N Ürünün rengi ve şekli, modele bağlı olarak farklılık gösterebilir. 1 COMPONENT IN Komponent video / sesi bağlar. 2 HDMI IN 1, 2, 3(DVI), 4 / DVI AUDIO IN HDMI çıkışlı bir cihazın HDMI jakına bağlanır. N HDMI - HDMI bağlantıları için ses bağlantısı gerekmez. N HDMI nedir?  HDMI(Yüksek Tanımlı Multimedya Arayüzü), dijital ses ve video sinyallerinin tek bir kablo kullanılarak iletilmesini sağlayan bir arayüzdür.  HDMI ve DVI arasındaki fark, HDMI cihazının DVI cihazından daha küçük olmasıdır. N 1.3'ten daha eski HDMI sürümlerini destekleyen DVD/Blu-ray oynatıcı/Kablo TV alıcısı/Uydu alıcısı (Set Üstü Kutusu) bağlandığında TV'den ses gelmeyebilir ve resimlerin rengi anormal olabilir. Eski bir HDMI kablosu bağlandığında ses gelmezse, HDMI kablosunu HDMI IN 3(DVI) jakına ve ses kablolarını TV'nin arka tarafındaki DVI AUDIO IN jaklarına takın. Böyle bir durumda, HDMI sürümünü doğrulamak için DVD/Blu-ray oynatıcı/Kablo TV Alıcısı /Uydu alıcısı (Set Üstü Kutusu) sağlayan şirkete başvurun ve ardından güncelleme isteğinde bulunun. N Harici bir cihaza DVI bağlantısı yapmak için HDMI IN 3(DVI) jakını kullanın. Video bağlantısı için bir DVI - HDMI kablosu ya da DVI - HDMI adaptörü (DVI'dan HDMI'a) kullanın, ses için ise DVI AUDIO IN jaklarını kullanın. HDMI / DVI kablo bağlantısı kullanırken HDMI IN 3(DVI) jakını kullanmalısınız. N 1.3 olmayan HDMI kabloları sinir bozucu yanıp sönmelere veya ekranda görüntünün kaybolmasına neden olabilir. 3 PC IN [PC] / [AUDIO] PC'nizin üzerindeki video ve ses çıkış jaklarına bağlanır. N PC'niz bir HDMI bağlantısını destekliyorsa, bunu HDMI IN 1, 2, 3(DVI) ya da 4 terminaline bağlayabilirsiniz. N PC'niz bir DVI bağlantısını destekliyorsa, bunu HDMI IN 3(DVI) / DVI AUDIO IN terminaline bağlayabilirsiniz. 4 ANT IN Bir antene ya da kablolu TV sistemine bağlanır. 5 KENSINGTON KİLİDİ (modele bağlıdır) Kensington kilidi, (isteğe bağlı) halka açık bir ortamda kullanıldığında sistemi fiziksel olarak sabitlemek için kullanılan bir aygıttır. Bir kilitleme cihazı kullanmak isterseniz, TV'yi satın aldığınız bayi ile görüşün. N Kensington Kilidinin konumu, modeline bağlı olarak farklılık gösterebilir.

Türkçe - BN68-02315A-00Tur.indd 4

2009-06-12 �� 9:59:42

6 H(KULAKLIK) Kulaklık, cihazınızın kulaklık çıkışına takılabilir. Kulaklık takılıyken, dahili hoparlörlerden gelen ses kapatılacaktır. N Kulaklıklar TV'ye bağlandığında ses işlevi kısıtlanır. N Yüksek ses seviyesinde uzun süre kulaklık kullanmak, işitmenize zarar verebilir. N TV’ye kulaklık taktığınızda, hoparlörlerden ses duymazsınız. N Kulaklık ses düzeyi ve TV ses düzeyi ayrı olarak ayarlanır. 7 DIGITAL AUDIO OUT (OPTICAL) Ev sineması alıcısı gibi bir Dijital Ses bileşenine bağlanır. N DIGITAL AUDIO OUT (OPTICAL) jakına bir Dijital Ses Sistemi bağlandığında: TV'nin sesini kısın ve ses seviyesini sistemin ses kontrolü ile ayarlayın. N TV, 5.1CH destekleyen bir harici aygıta bağlandığında 5.1CH ses alınabilir. N Alıcı (ev sineması) Açık olarak ayarlandığında TV’nin Optik jakından çıkan sesi duyabilirsiniz. TV bir DTV (karasal yayın) sinyali görüntülediğinde, TV, 5.1 kanal sesi Ev sineması alıcısına gönderecektir. Kaynak, DVD / Blu-ray oynatıcı / Kablo TV alıcısı / Uydu alıcısı (Set-Üstü Kutusu) gibi dijital bir bileşen olduğunda ve TV'ye HDMI ile bağlandığında, Ev Sineması alıcısından yalnızca 2 kanal ses duyulacaktır. 5.1 kanal ses dinlemek istiyorsanız, DVD / Blu-ray oynatıcı / Kablo TV alıcısı / Uydu alıcısı (Set-Üstü Kutusu) üstüdeki dijital ses çıkışı jakını TV'ye değil doğrudan bir Amplifikatör ya da Ev Sinemasına bağlayın. 8 AUDIO OUT [R-AUDIO-L] Amplifikatör/Ev sinemanızdaki ses giriş jaklarına bağlanır. Bir ses amplifikatörü AUDIO OUT [R-AUDIO-L] jaklarına bağlandığında: TV'nin sesini kısın ve ses seviyesini Amplifikatörün ses kontrolü ile ayarlayın. 9 EXT1, 2 VCR, DVD, video oyun cihazları ya da video disk çalarlar gibi harici cihazlar için giriş ya da çıkış bağlantıları. N EXT modunda; DTV Out, yalnız MPEG SD Video ve Audio'yu destekler. • Giriş/Çıkış Özellikleri Konektör Harici1 Harici2

O O Giriş Ses (Sol / Sağ)

Çıkış Video + Ses (Sol / Sağ) Yalnızca TV veya DTV çıkışı kullanılabilir. Seçebileceğiniz çıkış.

0 AV IN [VIDEO] / [R-AUDIO-L] Kamera veya VCR gibi harici cihazlar için video kamera ve ses girişleri. ! USB Yazılım yükseltmeleri ve Media Play, vb için konektör. @ COMMON INTERFACE Yuvası • Bazı kanallara ‘CI KARTI’ yerleştirilmediğinde, ekranda ‘Karışmış Sinyal’ görüntülenir. • Bir telefon numarası, ‘CI KARTI’ Kimliği, Ana Makine Kimliği ve diğer bilgileri içeren eşleştirme bilgileri yaklaşık 2~3 dakika içinde görüntülenecektir. Bir hata iletisi görüntülenirse, lütfen hizmet sağlayıcınızla görüşün. • Kanal bilgileri yapılandırması tamamlandığında, kanal listesinin artık güncellendiğini belirten 'Güncelleme Tamamlandı' mesajı görüntülenir. N Yerel bir kablo hizmet sağlayıcısından bir ‘CI KARTI’ kimliği edinmeniz gerekir. ‘CI KARTI’ düştüğünde hasar görebileceğinden, ‘CI KARTI’nı elinizle dışarı doğru çekerek dikkatlice çıkarın. N ‘CI KARTI’nı üzerinde belirtilen yönde yerleştirin. N COMMON INTERFACE Yuvasının yeri, modeline bağlı olarak farklılık gösterebilir. N ‘CI(CI+) KARTI’ bazı ülkelerde ve bölgelerde desteklenmez, yetkili satıcınızla görüşün.

Türkçe - BN68-02315A-00Tur.indd 5

2009-06-12 �� 9:59:42

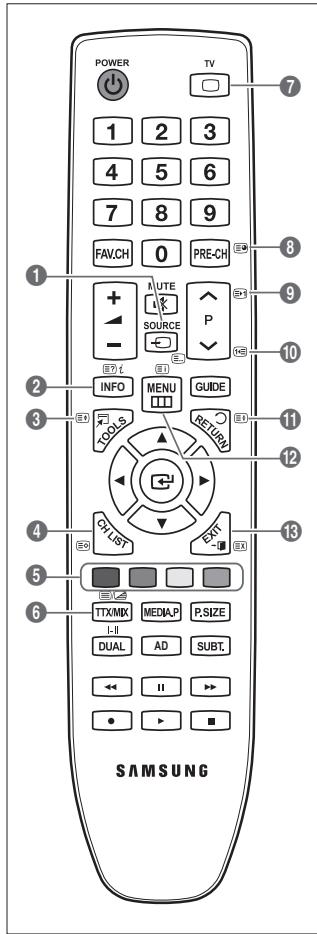

¦ Uzaktan Kumandaya Bakış N Uzaktan kumandayı TV'den en fazla 23 fit kadar uzakta kullanabilirsiniz. N Uzaktan kumandanın performansı parlak ışıktan etkilenebilir. N Ürünün rengi ve şekli, modele bağlı olarak farklılık gösterebilir. 1 POWER: TV'yi açar ve kapatır. 2 SAYISAL DÜĞMELER: Kanalı değiştirmek için basın. 3 FAV.CH: Ekranda Favori Kanal Listelerini görüntülemek için kullanılır. 4 Y: Ses seviyesini artırmak veya azaltmak için basın. 5 SOURCE: Kullanılabilir video kaynaklarını görüntülemek ve seçmek için basın. 6 INFO : TV ekranında bilgi görüntülemek için basın. 7 TOOLS: Sık kullanılan işlevleri hızla seçmek için kullanın. 8 CH LIST: Ekranda Kanal Listelerini görüntülemek için kullanılır.

! DUAL: Ses efekti seçimi @ Bu düğmeleri Kanal Listesi, Media Play ve Anynet+ içinde kullanın. (∏: Bu uzaktan kumanda, Anynet+ özelliği olan Samsung kaydedicilerde kaydı kontrol etmek için kullanılabilir) # TV: Doğrudan TV modunu seçer. $ PRE-CH: Önceki izlediğiniz kanala dönmenizi sağlar. % MUTE M: Sesi geçici olarak kesmek için basın. ^ > P <: Kanalları değiştirmek için basın. & MENU: Ana ekran menüsünü görüntüler.

( RETURN: Önceki menüye geri döner ) YUKARI▲ / AŞAĞI▼ / SOL◄ / SAĞ► / ENTERE : Ekran üzerindeki menü öğelerini seçmek ve menü değerlerini değiştirmek için kullanın.

b P.SIZE: Resim boyutu seçimi

c MEDIA.P: Müzik dosyalarınızı ve resimlerinizi oynatabilirsiniz.

a EXIT: Menüden çıkmak için basın.

d SUBT. : Dijital altyazı görünümü e AD: Sesli Açıklama seçimi.

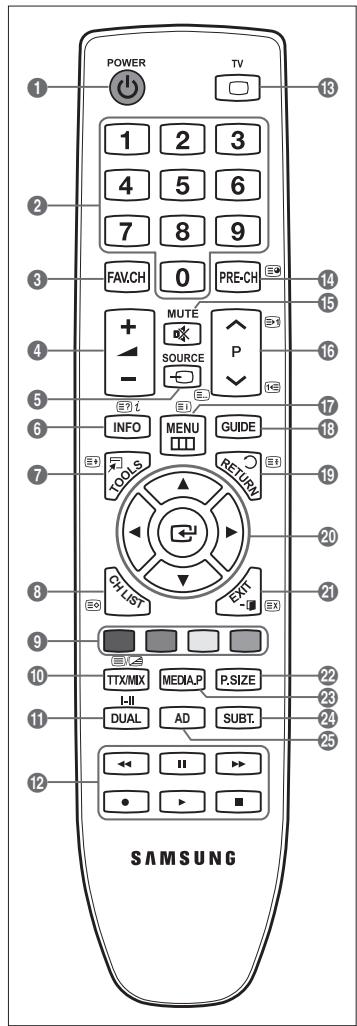

Teletekst İşlevleri 5 0: Teletekst modu seçimi (LIST / FLOF) 6 5: Teletekst gösterimi

8 8: Teletekst hafızaya alma

0 /: Alternatif olarak Teletekst, Çift ya da Karışık seçin.

7 4 : Teletekst boyutu seçimi 9 Fastekst konu seçimi

9 RENKLİ DÜĞMELER: Bu düğmeleri, Kanal listesi, Media Play menüsü, vs.'de kullanın.

* GUIDE: Elektronik Program Kılavuzu (EPG) ekranı

# : : Teletekst gösteriminden çıkış $ 1: Teletekst alt sayfası ^ 2: Teletekst sonraki sayfa 3: Teletekst önceki sayfa & 6 : Teletekst dizini ( 9 : Teletekst tutma a 7 : Teletekst iptal

Türkçe - BN68-02315A-00Tur.indd 6

2009-06-12 �� 9:59:42

¦ Uzaktan Kumandaya Pil Takma 1. Resimde gösterildiği gibi uzaktan kumandanın arkasındaki kapağı kaldırın. 2. İki AAA boyutunda pil takın. N Pil uçlarındaki '+' ve '–' işaretlerinin bölme içindeki şekille eşleşmesine dikkat edin. 3. Kapağı çıkarın. N Uzaktan kumandayı uzunca bir süre kullanmayacaksanız, pilleri çıkarın ve serin, kuru bir yerde saklayın. (Normal TV kullanımına göre piller yaklaşık bir yıl dayanmalıdır.) N Uzaktan kumanda çalışmazsa, aşağıdakileri kontrol edin:  TV açık mı?  Pillerin artı ve eksi uçları ters olarak mı takılmış?  Piller bitmiş mi?  Elektrik kesintisi veya güç kablosunun çıkması gibi bir durum var mı?  Yakınlarda özel flüoresan lambası veya neon işareti var mı?

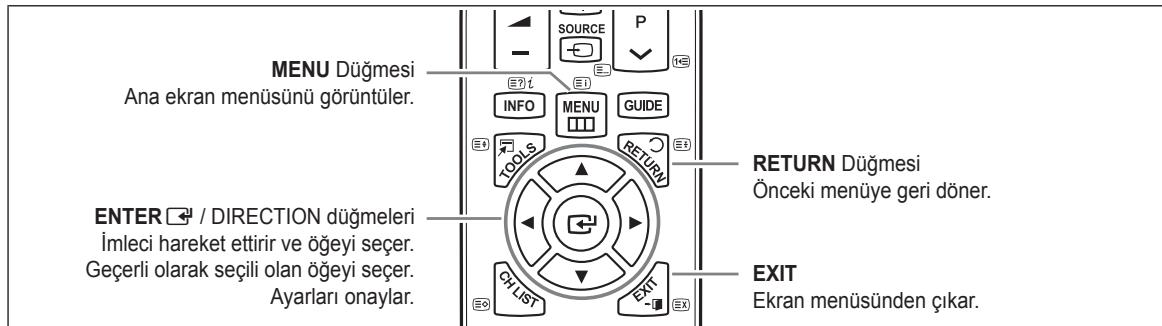

¦ Menülere bakış TV'yi kullanmadan önce, değişik fonksiyonları seçmek ve ayarlamak için menüde nasıl dolaşılabileceğini öğrenmek amacıyla aşağıdaki adımları izleyin.

MENU Düğmesi Ana ekran menüsünü görüntüler.

INFO RETURN Düğmesi Önceki menüye geri döner.

ENTERE / DIRECTION düğmeleri İmleci hareket ettirir ve öğeyi seçer. Geçerli olarak seçili olan öğeyi seçer. Ayarları onaylar.

EXIT Ekran menüsünden çıkar.

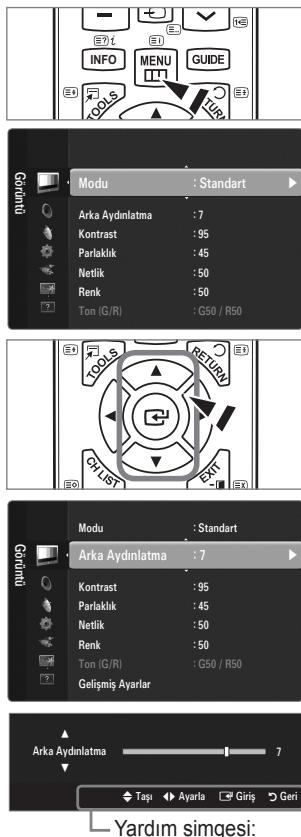

❑ OSD'yi (Ekran Görünümü) Çalıştırma Erişim adımı seçilen menüye göre farklılık gösterebilir. 1. MENU düğmesine basın.

2. Ana menü ekranda görünür. Menünün sol tarafında simgeler bulunur: Görüntü, Ses, Kanal, Kurulum, Giriş, Uygulama, Destek.

3. Simgelerden birini seçmek için ▲ ya da ▼ düğmesine basın.

4. Ardından simgenin alt menüsüne erişmek için ENTERE düğmesine basın.

5. Simgenin alt menüsünü seçmek için ▲ ya da ▼ düğmesine basın.

6. Belirli bir öğenin değerini azaltmak veya artırmak için ◄ ya da ► düğmesine basın. OSD ayarlama işlemi seçilen menüye göre farklılık gösterebilir. 7. Yapılandırmayı tamamlamak için ENTERE düğmesine basın. Çıkmak için EXIT düğmesine basın.

7 U Taşı L Ayarla E Giriş R Geri

Türkçe - BN68-02315A-00Tur.indd 7

2009-06-12 �� 9:59:43

¦ Televizyonunuzun Bekleme Moduna Alınması Cihazınız, güç tüketimini azaltmak için bekleme moduna alınabilir. Bekleme modu izlemeyi geçici olarak (örneğin yemek sırasında) kesmek istediğinizde yararlı olur. 1. Uzaktan kumandadaki POWERP düğmesine basın. N Ekrandaki görüntü kapanır ve cihazınızın üzerinde bir bekleme göstergesi yanar. 2. Ayarınızı eski durumuna getirmek için sadece POWERP yeniden basın. N Cihazınızı uzun süre (örneğin, tatile gittiğinizde) bekleme modunda bırakmayın. Cihazı elektrik şebekesinden ve anten bağlantılarından ayırmak en doğru işlemdir.

¦ Plug & Play Özelliği TV ilk kez açıldığında, temel ayarlar otomatik olarak başlar ve birbiri ardına devam eder. 1. Uzaktan kumandadaki POWER düğmesine basın. N Ayrıca TV'deki POWERP düğmesini de kullanabilirsiniz. N Select the OSD Language. mesajı gösterilir. 2. ENTERE düğmesine basın. ▲ veya ▼ düğmesine basarak uygun dili seçin. Seçiminizi onaylamak için ENTERE düğmesine basın.

Plug & Play Select the OSD Language.

3. ◄ ya da ► düğmesine basarak Dükkan Demo veya Evde Kullanım seçimini yapın, Menu Language : English ▶ ardından ENTERE düğmesine basın. N Ev ortamınızda en iyi resim için TV'yi Evde Kullanım moduna ayarlamanızı öneririz. E Enter N Dükkan Demosu modu yalnızca satış ortamlarında kullanmak içindir. N Cihaz yanlışlıkla Dükkan Demosu moduna alınmışsa ve Evde Kullanım (Standart) moduna geri dönmek istiyorsanız: TV'deki ses düğmesine basın. Ses OSD görüntülendiğinde televizyon üzerindeki MENU düğmesiniINFO5 saniye boyunca basılı tutun. 4. ENTERE düğmesine basın. ▲ veya ▼ düğmesine basarak uygun ülkeyi seçin. Seçiminizi onaylamak için ENTERE düğmesine basın. 5. Dış Anten veya Kablo seçimini yapmak için ▲ veya ▼ düğmesine ve ardından ENTERE düğmesine basın. N Dış Anten: Dış anten sinyalidir. N Kablo: Kablolu anten sinyalidir. 6. ▲ veya ▼ düğmesine basarak hafızaya alınacak kanal kaynağını seçin. Başlama öğesini seçmek için ENTERE düğmesine basın. N Anten kaynağını Kablo olarak ayarladığınızda, dijital kanal araması için bir değer ayarlamanızı sağlayanADbir adım belirir. Daha fazla bilgi için, Kanal → Otomatik kayıt kısmına bakın. N Dijital ve Analog: Dijital ve Analog kanallar. Dijital: Dijital kanallar. Analog: Analog kanallar. N Kanal arama otomatik olarak başlatılır ve sonlandırılır. N Kayda alma işlemini herhangi bir anda kesmek için ENTERE düğmesine basın. N Kullanılabilir tüm kanallar hafızaya alındıktan sonra, Saat Modunu ayarlayın. mesajı gösterilir. 7. ENTERE düğmesine basın. Oto seçimini yapmak için ▲ veya ▼ düğmesine ve adından ENTERE düğmesine basın. N Manuel seçeneğini seçerseniz, Geçerli tarih ve zamanı ayarlayın gösterilir. N Bir dijital sinyal alırsanız, zaman otomatik olarak ayarlanacaktır. Ayarlanmazsa, saati ayarlamak için Manuel seçeneğini seçin. 8. En iyi HD ekranını sağlayan bağlantı yönteminin açıklaması görüntülenir. Açıklamayı kontrol edin ve ENTERE düğmesine basın. 9. TV'nizden keyif alın. mesajı görüntülenir. Bitirdiğinizde ENTERE düğmesine basın.

Bu özelliği sıfırlamak istiyorsanız...

2. Plug & Play seçeneğini seçmek için ENTERE düğmesine tekrar basın. 3. 4 basamaklı PIN numaranızı girin. Yeni bir TV'nin varsayılan PIN numarası '0-0-0-0'dır. N PIN numarasını değiştirmek istiyorsanız, PIN Değiştir işlevini kullanın. N Plug & Play özelliği yalnızca TV modunda kullanılabilir.

1. Menüyü görüntülemek için MENU düğmesine basın. Kurulum seçimini yapmak için ▲ ya da ▼ düğmesine, ardından ENTERE düğmesine basın.

Tak ve Çalıştır Menü Dili Zaman Yayın Güvenlik Genel

Türkçe - BN68-02315A-00Tur.indd 8

¦ Monitöre Bakış Ekran, geçerli kanalı ve bazı belirli ses-video ayarlarının durumunu tanımlar. O Bilgileri görüntülemek için INFO düğmesine basın. Uzaktan kumandadaki INFO düğmesine basın. TV; kanalı, sesin türünü ve belirli görüntü ve ses ayarlarının durumunu görüntüleyecektir. ● ▲, ▼: Diğer kanal bilgilerini görüntüleyebilirsiniz. Geçerli durumda seçili kanala gitmek istediğinizde, ENTERE düğmesine basın. ● ◄, ►: Geçerli kanalda istenen programın bilgilerini görüntüleyebilirsiniz.

INFO N INFO düğmesine bir kez daha basın veya yaklaşık 10 saniye bekleyin, ekran otomatik olarak kaybolur.

Analog Kanal Analog kanallar için ülkeyi değiştirebilirsiniz. Dijital Kanal Dijital kanallar için ülkeyi değiştirebilirsiniz. N PIN numarası giriş ekranı görünür. 4 basamaklı PIN numaranızı girin.

Otomatik kayıt Elle kayıt Kablolu Arama Seçeneği Şimdi ve Sonraki Klvz. Tam Kılavuz Varsayılan Kılavuz : Tam Kılavuz

❑ Otomatik kayıt Kullanabileceğiniz frekans aralıklarını tarayabilirsiniz (ve kullanılabilirlik ülkenize göre değişir). Otomatik olarak yerleştirilen program numaraları, gerçek ya da istenen program numaralarına uymayabilir. N Bir kanal Çocuk Kilidi işlevi kullanılarak kilitlenmişse, PIN giriş penceresi görünür. ■

Anten / Kablo Hafızaya alınacak anten kaynağıdır ● Dijital ve Analog: Dijital ve Analog kanallar. ● Dijital: Dijital kanallar. ● Analog: Analog kanallar.

Kablo → Dijital ve Analog ya da Kablo → Digital seçeneklerini yaparken: Kablo kanallarını taramak için bir değer girin. ● Arama Modu → Tam / Ağ / Hızlı N Hızlı  Network ID: Ağ kimliği kodunu görüntüler.  Frekans: Kanalın frekansını görüntüler. (Her ülkede farklıdır)  Modülasyon: Kullanılabilir modülasyon değerlerini görüntüler.  Simge Hızı: Kullanılabilir sembol hızlarını görüntüler. N Etkin yayın istasyonları olan tüm kanalları tarar ve bunları TV'nin hafızasına kaydeder. N Otomatik Kayıt işlemini durdurmak istiyorsanız, ENTERE düğmesine basın. Otomatik kayıt durdurulsun mu? mesajı gösterilecektir. ◄ ya da ► düğmesine basarak Yes seçeneğini seçin, ardından ENTERE düğmesine basın.

Türkçe - BN68-02315A-00Tur.indd 9

2009-06-12 �� 9:59:44

❑ Elle kayıt N Bir kanalı elle tarar ve bunu TV'nin hafızasına kaydeder. N Bir kanal Çocuk Kilidi işlevi kullanılarak kilitlenmişse, PIN giriş penceresi görünür. ■

Dijital Kanal Dijital kanalların elle kaydedilmesi. N Dijital Kanal yalnızca DTV modunda geçerlidir. ● Kanal: ▲, ▼ ya da sayı (0~9) düğmelerini kullanarak Kanal numarasını ayarlayın. ● Frekans: Sayı düğmelerini kullanarak frekansı ayarlayın. ● Bant genişliği: ▲, ▼ ya da sayı (0~9) düğmelerini kullanarak bant genişliğini ayarlayın. N Tamamlandığında, kanal listesindeki kanallar güncellenir.

Analog Kanal Analog kanalların elle kaydedilmesi. ● Program (Kanala atanacak program numarası): ▲, ▼ ya da sayı (0~9) düğmelerini kullanarak program numarasını ayarlar. ● Renk Sistemi → Oto / PAL / SECAM / NTSC4.43: ▲ veya ▼ düğmesini kullanarak renk sistemi değerini ayarlar. ● Ses Sistemi → BG / DK / I / L: ▲ veya ▼ düğmesini kullanarak ses sistemi değerini ayarlar. ● Kanal (Kaydedilecek kanal numarasını biliyorsanız): ▲ veya ▼ düğmesine basarak C (Karasal kanal) ya da S (Kablo kanalı) seçimini yapın. ► düğmesine basın, ardından gerekli numarayı seçmek için ▲, ▼ ya da sayı (0~9) düğmelerine basın. N Kanal numarasını, sayı (0~9) düğmelerine basarak da doğrudan seçebilirsiniz. N Normal olmayan bir ses varsa veya ses yoksa, gerekli ses standardını yeniden seçin. ● Ara (Kanal numaralarını bilmediğinizde): Aramayı başlatmak için ▲ veya ▼ düğmesine basın. Kanal ayarcısı ilk kanal ya da sizin seçtiğiniz kanal ekranda görüntülenene kadar frekans aralığını tarar. ● Kayıt (Kanal ve ilgili program numarasını kaydettiğinizde): ENTERE düğmesine basarak Tamam ayarına getirin. N Kanal modu • P (Program modu): Ayarlama tamamlanırken, bölgenizdeki yayın istasyonları, P00 ile P99 arasındaki konum numaralarına atanırlar. Bu modda iken konum numarasını girerek bir kanalı seçebilirsiniz. • C (Karasal kanal modu): Bu modda iken, antenle alınan her bir istasyona atanmış numarayı girerek bir kanal seçebilirsiniz. • S (Kablo kanalı modu): Bu modda iken, kablo ile alınan her bir istasyona atanmış numarayı girerek bir kanal seçebilirsiniz.

❑ Kablolu Arama Seçeneği (ülkeye göre değişir) Kablo TV şebekesi araması için frekans ve simge hızı gibi ek arama seçeneklerini ayarlar. ● Başlangıç Sıklığı (Frekans Başlatma): Başlangıç frekansını ayarlayın (Her ülke için farklıdır) ● Bitiş Sıklığı (Frekans Durdurma): Bitiş frekansını ayarlayın (Her ülke için farklıdır) ● Modülasyon: Kullanılabilir modülasyon değerlerini görüntüler. ● Simge Hızı: Kullanılabilir sembol hızlarını görüntüler.

❑ Şimdi ve Sonraki Klvz. / Tam Kılavuz EPG (Elektronik Program Kılavuzu) bilgileri yayıncılar tarafından sağlanır. Herhangi bir kanalda bilgi yayını sebebiyle boş veya güncelliğini yitirmiş program girişleri görünebilir. Yeni bilgiler gelir gelmez ekran dinamik şekilde güncellenir. N Tam Kılavuz ve Şimdi ve Sonraki Klvz. kullanımı hakkındaki ayrıntılı prosedürler için sayfa 11’daki açıklamalara bakın. O Kılavuz menüsünü görüntülemek için GUIDE düğmesine basmanız da yeterlidir. (Varsayılan Kılavuz öğesini yapılandırmak için açıklamalara bakın.) ■

Şimdi ve Sonraki Klvz. Sol sütunda gösterilen altı kanal için, Geçerli program ve Sonraki program bilgileri görüntülenir.

Tam Kılavuz Program bilgilerini zamana göre sıralanmış Bir saatlik dilimler şeklinde görüntüler. Zamana göre ileri ya da geri kaydırılabilen iki saatlik program bilgileri görüntülenir.

Türkçe - 10 BN68-02315A-00Tur.indd 10

2009-06-12 �� 9:59:44

❑ Varsayılan Kılavuz → Şimdi ve Sonraki Klvz. / Tam Kılavuz Uzaktan kumandadaki GUIDE düğmesi basıldığında Tam Kılavuz ya da Mini Kılavuz görüntülemeyi seçebilirsiniz.

❑ Kanal Listesi Kanal Listesi kullanma hakkında ayrıntılı prosedürler için 'Kanalları Yönetmek' talimatlarına bakın. O Uzaktan kumanda üzerindeki CH LIST düğmesine basarak bu seçenekleri belirleyebilirsiniz.

❑ Kanal modu P >/< düğmesine basıldığında, Kanallar seçilen kanal listesi içerisinde değiştirilir. ■

Eklenen Kanallar Kanallar hafızaya alınan kanal listesi içerisinde değiştirilir.

Favori Kanallar Kanallar sık kullanılan kanal listesi içerisinde değiştirilir.

❑ İnce Ayar Alınan görüntü netse, arama ve kaydetme işlemi sırasında otomatik olarak yapılmış olduğu için kanalın ince ayarını yapmanıza gerek yoktur. Ancak sinyal zayıf ya da bozuksa, kanalın ince ayarını elle yapmanız gerekebilir. N İnce ayarlanan kanalların, kanal etiketindeki kanal numarasının sağ tarafında bir yıldız '*' işareti bulunur. N İnce ayarı sıfırlamak için, ▲ veya ▼ düğmesine basarak Sıfrl seçeneğini seçin ve ardından ENTERE düğmesine basın. N Yalnızca Analog TV kanallarında ince ayar yapılabilir.

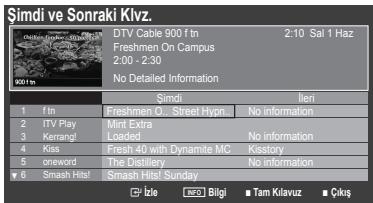

Şimdi ve Sonraki Klvz. / Tam Kılavuz Kullanımı Şimdi ve Sonraki Klvz.

DTV Cable 900 f tn Freshmen On Campus 2:00 - 2:30

Amaç... EPG listesindeki bir programı seyretmek Kılavuzdan çıkmak

INFO Bilgi ■ Şimdi/Snr

İşlem... ▲, ▼, ◄, ► düğmesine basarak bir program seçin. Mavi düğmeye basın

Sonraki program seçilirse, saat simgesi görüntülenerek program zamanlanır. Eğer ENTERE düğmesine tekrar basılırsa, ◄, ► düğmesine basarak Prgrmlr Dğştrm seçeneğini seçin, saat simgesinin kaybolması ile zamanlama işlemi iptal edilir. Program bilgilerini izlemek ▲, ▼, ◄, ► düğmesine basarak istediğiniz bir programı seçin. Ardından istediğiniz program vurgulandığında INFO düğmesine basın. Program başlığı, ekran merkezinin üst kısmındadır. Ayrıntılı bilgi için INFO düğmesine basın. Ayrıntılı bilgi içinde Kanal Numarası, Çalışma Süresi, Durum Çubuğu, Ebeveyn Seviyesi, Video Kalitesi Bilgileri (HD / SD), Ses Modları, Altyazı veya Teletekst, Altyazı veya Teletekst dilleri ve vurgulanan programın kısa özeti bulunur. ‘...’ özet uzunsa görüntülenecektir. Şimdi ve Sonraki Klvz. ile Tam Kılavuz Kullanımı Kırmızı düğmeye art arda basın. arasında geçiş yapma Tam Kılavuz'da Geriye hızlı hareket (24 saat). Yeşil düğmeye art arda basın. İleriye hızlı hareket (24 saat). Sarı düğmeye art arda basın.

Türkçe - 11 BN68-02315A-00Tur.indd 11

2009-06-12 �� 9:59:44

¦ Kanalları Yönetme Bu menüyü kullanarak favori kanalları ekleyebilir / silebilir ya da ayarlayabilir ve dijital yayınlar için program kılavuzunu kullanabilirsiniz.

Tüm Kanallar O anda mevcut tüm kanalları gösterir. Eklenen Kanallar Tüm eklenmiş kanalları gösterir.

Favori Tüm favori kanalları gösterir. O Ayarladığınız favori kanalları seçmek için uzaktan kumandadaki FAV.CH düğmesine basın.

Programlandı Tüm geçerli rezerv edilmiş kanalları gösterir. N Tüm Kanallar, Eklenen Kanallar ya da Favori ekranında ▲ / ▼ düğmelerine ve ENTERE düğmesine basarak bir kanal seçin. Ardından seçilen kanalı izleyebilirsiniz. N Kanal Listesinde Renk düğmelerinin kullanılması • Kırmızı (Kanal Tipi): TV, Radyo, Veri/Diğer ve Tümü seçenekleriniz arasında geçiş yapın. • Yeşil (Zoom): Bir kanal numarasını büyütür ya da küçültür. • Sarı (Seç): Birden fazla kanal listesi seçer. Aynı anda birden fazla kanal için ekleme / silme, favorilere ekleme / favorilerden silme işlevlerini gerçekleştirebilirsiniz. Tüm seçilmiş kanalları aynı anda ayarlamak için gerekli kanalı seçin ve Sarı düğmeye basın. Seçilen kanalların solunda c işareti görünür. • TOOLS (Araçlar): Sil (veya Ekle), Sık Kullanılanlara Ekle (veya Sık Kullanılanlardan Sil), Kilit (veya Kilit aç), Zmnlycyl Syrtm, Kanal Adı Düzenleme, Kanal Numarası Düzenleme, Sınıflama, Tümünü Seç (veya Tüm seçimleri kaldır), Otomatik kayıt menüsü. (Seçenekler menüleri duruma göre değişebilir.) N Kanal Durum Ekranı Simgeleri  A : Bir Analog kanal.  c : Sarı düğmeye basılarak seçilen bir kanal.  * : Favori olarak ayarlanmış bir kanal.  ( : Geçerli olarak yayınlanmakta olan bir kanal.  \ : Kilitlenmiş bir kanal.  ) : Rezerv edilmiş bir program

Kanal Listesi Seçenek Menüsü (Tüm Kanallar / Eklenen Kanallar / Favori) N Seçenek menüsünü kullanmak için TOOLS düğmesine basın. N Seçenek menüsü öğeleri kanal durumuna göre değişebilir. Ekle / Sil İstediğiniz kanalları görüntülemek için bir kanalı silebilir ya da ekleyebilirsiniz. N Silinen tüm kanallar Tüm Kanallar menüsünde gösterilecektir. N Gri renkli bir kanal, kanalın silindiğini gösterir. N Ekle menüsü yalnızca silinmiş kanallar için görünür. N Ayrıca bir kanalı Eklenen Kanallar ya da Favori menüsünde de aynı şekilde silebilirsiniz.

Sil Sık Kullanılanlara Ekle Zmnlycyl Syrtm Kanal Adı Düzenleme Sınıflama Kilit ›

Sık Kullanılanlara Ekle / Sık Kullanılanlardan Sil Sık seyrettiğiniz kanalları favoriler olarak ayarlayabilirsiniz. T Araçlar menüsünü görüntülemek için TOOLS düğmesine basın. Ayrıca Favorilerde yapılan ekleme (ya da silme) işlemini Araçlar → Sık Kullanılanlara Ekle (ya da Sık Kullanılanlardan Sil) öğelerini seçerek de yapabilirsiniz. N '*' sembolü gösterilecek ve kanal bir favori olarak ayarlanacaktır. N Tüm favori kanallar Favori menüsünde gösterilecektir.

Zmnlycyl Syrtm İzlemek istediğiniz bir programı rezerv ettiyseniz, başka bir kanal izliyor olsanız bile kanal otomatik olarak Kanal Listesindeki rezerv edilmiş kanala geçecektir. Bir programı rezerv etmek için önce geçerli zamanı ayarlayın. N Yalnızca hafızaya alınmış kanallar rezerv edilebilir. N Uzaktan kumanda üzerindeki numara düğmelerine basarak kanal, gün, ay, yıl, saat ve dakika ayarlarını doğrudan yapabilirsiniz. N Bir programın rezerv edilmesi Programlandı menüsünde gösterilecektir. N Dijital Program Kılavuzu ve İzleme RezervasyonuBir dijital kanal seçildiğinde ve ► düğmesine bastığınızda kanalın Program Kılavuzu görünür. Yukarıda anlatılan prosedürlere göre bir programı rezerve edebilirsiniz.

2009-06-12 �� 9:59:45

Kanal Adı Düzenleme (yalnızca analog kanallar) Kanallar çağrı harfleri kanal seçildiğinde görünecek şekilde etiketlenebilir. N Dijital yayın kanallarının adları otomatik olarak atanır ve yeniden adlandırılamaz.

Kanal Numarası Düzenleme (yalnızca dijital kanallar) Uzaktan kumanda üzerindeki numara düğmelerine basarak da kanal numarasını düzenleyebilirsiniz.

Sınıflama (yalnızca analog kanallar) Bu işlem, kayıtlı kanalların program numarasını değiştirmenize olanak verir. Bu işlem otomatik kaydetme kullanıldıktan sonra gerekli olabilir.

Kilit / Kilit aç Bir kanalı kilitleyebilirsiniz, böylece kanal seçilemez ve izlenemez. N Bu işlev yalnızca Çocuk Kilidi öğesi Açık olarak ayarlandığında kullanılabilir. N PIN numarası giriş ekranı görünür. 4 basamaklı PIN numaranızı girin. N Yeni bir TV'nin varsayılan PIN numarası '0-0-0-0' dır. Menüden PIN Değiştir seçimini yaparak PIN'i değiştirebilirsiniz. N '\' sembolü gösterilecek ve kanal kilitlenecektir.

Tümünü Seç / Tüm sçimleri kaldır ● Tümünü Seç: Kanal listesindeki tüm kanalları seçebilirsiniz. ● Tüm sçimleri kaldır: Seçilmiş kanalların hepsini seçilmemiş konuma getirebilirsiniz. N Ancak seçilmiş bir kanal olduğunda Tüm sçimleri kaldır seçimini yapabilirsiniz.

Otomatik kayıt N Seçeneklerin ayarlanması hakkındaki ayrıntılı prosedürler için ‘Kanal Menüsü’ talimatlarına bakın. N Bir kanal Çocuk Kilidi işlevi kullanılarak kilitlenmişse, PIN giriş penceresi görünür.

Kanal Listesi Seçenek Menüsü (Programlandı içinde) Bir rezervasyonu görüntüleyebilir, değiştirebilir ya da silebilirsiniz. N Seçenek menüsünü kullanmak için TOOLS düğmesine basın. Bilgileri Değiştirme Bir izleme rezervasyonunu değiştirmek için seçin.

Prgrmlr Dğştrm Bir izleme rezervasyonunu iptal etmek için seçin.

Bilgi Bir izleme rezervasyonunu izlemek için seçin. (Ayrıca rezervasyon bilgisini de değiştirebilirsiniz.)

Tümünü Seç Tüm rezerv edilmiş programları seçin.

13:59 5 TV1 ) Bilgileri Değiştirme Prgrmlr Dğştrm 18:59 2 TV3 ) The Equalizer Bilgi 20:59 2 TV3 ) McMillan Wife Tümünü& Seç

21:59 2 TV3 ) M.Spillane’s mike

Seçim T Araçlar E Bilgi

Türkçe - 13 BN68-02315A-00Tur.indd 13

2009-06-12 �� 9:59:45

RESİM ¦ Resim Menüsünü Yapılandırma ❑ Modu

İzleme gereksinimlerinize en uygun resim türünü seçebilirsiniz. T Araçlar menüsünü görüntülemek için TOOLS düğmesine basın. Ayrıca Araçlar → Resim Modu seçimini yaparak resim modunu ayarlayabilirsiniz. Dinamik Aydınlık bir odada artırılmış tanımlamalı görüntü için resim türünü seçer.

Standart Normal bir odada en iyi görüntü için resim türünü seçer.

Doğal En iyi ve göze en rahat görünen görünüm için resimleri seçer. N Bu işlev PC modunda kullanılamaz.

Sinema Karanlık bir odada film izlemek için görüntü türünü seçer.

❑ Arka Aydınlatma / Kontrast / Parlaklık / Netlik / Renk / Ton (G/R) Televizyonunuzda, resim kalitesini kontrol etmenizi sağlayacak çeşitli ayar seçenekleri ▲ Arka Aydınlatma 7 bulunmaktadır. ▼ ● Arka Aydınlatma: LCD arka aydınlatmanın parlaklığını ayarlar. U Taşı L Ayarla E Giriş R Geri ● Kontrast: Resmin kontrast seviyesini ayarlar. ● Parlaklık: Resmin parlaklık seviyesini ayarlar ● Netlik: Resmin kenar tanımlamasını ayarlar. ● Renk: Resmin renk doygunluğunu ayarlar. ● Ton (G/R): Resmin renk tonunu ayarlar. N PAL sistemin analog TV,Harici, AV modlarında Ton (G/R) İşlevini kullanamazsınız. N Arka Aydınlatma, Kontrast, Parlaklık, Netlik, Renk ya da Ton (G/R) öğelerinde değişiklik yaptığınızda OSD buna uygun şekilde ayarlanır. N PC modunda, yalnızca Arka Aydınlatma, Kontrast ve Parlaklık ayarlarında değişiklik yapabilirsiniz. N Ayarlar, TV'nin bir girişine bağladığınız her harici cihaz için ayarlanabilir ve saklanabilir. N Resmin parlaklık düzeyi azaltılırsa kullanım süresince tüketilen enerji önemli ölçüde azaltılabilir ve bu, toplam çalışma maliyetini düşürür.

Samsung'un yeni TV'leri önceki modellere göre daha hassas resim ayarları yapmanıza izin verir. N Gelişmiş Ayarlar menüsü, Standart veya Sinema modunda kullanılabilir. N PC modunda Gelişmiş Ayarlar öğeleri arasından yalnızca Gamma ve Beyaz Dengesi öğelerinde değişiklik yapabilirsiniz. ■

Siyah Tonu → Kapalı / Koyu / Daha Koyu / En Koyu Ekran derinliğini ayarlamak için ekrandaki siyahlık düzeyini seçebilirsiniz.

Dinamik Kontrast → Kapalı / Düşük / Orta / Yüksek En iyi kontrast sağlanacak şekilde ekran kontrastını ayarlayabilirsiniz.

Gamma Birincil renk (kırmızı, yeşil, mavi) yoğunluğunu ayarlayabilirsiniz.

: Açık U Taşı E Giriş R Geri

2009-06-12 �� 9:59:45

Renk Alanı Renk alanı kırmızı, yeşil ve mavi renklerden oluşan bir renk tablosudur. En doğal renkleri yaşamak için beğendiğiniz renk alanını seçin. ● Oto: Auto Colour Space, program kaynaklarına dayalı en doğal renk tonunu otomatik olarak ayarlar. ● Doğal: Native Colour Space, derinliği olan zengin bir renk tonu sunar.

Beyaz Dengesi Daha doğal resim renkleri için renk sıcaklığını ayarlayabilirsiniz. ● R-Ofseti: Kırmızı renk karanlık seviyesini ayarlar. ● G-Ofseti: Yeşil renk karanlık seviyesini ayarlar. ● B-Ofseti: Mavi renk karanlık seviyesini ayarlar. ● R-Kazanımı: Kırmızı renk parlaklık seviyesini ayarlar. ● G-Kazanımı: Yeşil renk parlaklık seviyesini ayarlar. ● B-Kazanımı: Mavi renk parlaklık seviyesini ayarlar. ● Sıfrl: Daha önce ayarlanmış beyaz dengesi fabrika ayarlarına dönecektir.

Ten Tonu Resimdeki pembe 'cilt tonu'nu vurgulayabilirsiniz. N Ayar değerinin değiştirilmesi ayarlanmış ekranı yenileyecektir.

Kenar Geliştirme → Kapalı / Açık Resimdeki nesne sınırlarını vurgulayabilirsiniz.

xvYCC → Kapalı / Açık xvYCC modunu açık konuma getirmek HDMI veya Parça giriş jaklarıyla bağlanan harici cihazlardan (örn: DVD çalar) film seyrederken detay ve renk alanını artırır. N xvYCC, resim modu Sinema olarak ayarlandığında ve harici giriş HDMI ya da Komponent moda ayarlandığında kullanılabilir. N Bu işlev harici cihaza bağlı olarak desteklenmeyebilir.

Türkçe - 15 BN68-02315A-00Tur.indd 15

2009-06-12 �� 9:59:45

❑ Resim Seçenekleri N PC modunda Resim Seçenekleri öğeleri arasından yalnızca Renk Tonu ve Boyut ayarlarında değişiklik yapabilirsiniz. ■

Renk Tonu → Mavi / Normal / Kırmızı1 / Kırmızı2 / Kırmızı3 N Kırmızı1, Kırmızı2 ya da Kırmızı3 yalnızca resim modu Sinema olduğunda etkinleşir. N Ayarlar, TV'nin bir girişine bağladığınız her harici cihaz için ayarlanabilir ve saklanabilir.

Resim Seçenekleri Renk Tonu

HDMI Siyahlık Düzeyi

Boyut U Taşı E Giriş R Geri Ara sıra ekrandaki görüntü boyutunu değiştirmek isteyebilirsiniz. TV'niz çeşitli ekran boyutu seçenekleri ile birlikte gelir, bunların her biri belirli video giriş türleriniz ile en iyi çalışacak şekilde tasarlanmıştır. Kablo TV alıcınız/uygu alıcınızın da kendi ekran boyutu ayarları olabilir. Bununla birlikte genel olarak TV'yi olabildiğince 16:9 modun da izlemeniz gerekir. O Uzaktan kumanda üzerindeki P.SIZE düğmesine basarak bu seçenekleri belirleyebilirsiniz. ● Oto Geniş: Resim boyutunu otomatik olarak 16:9 en-boy oranına ayarlar. ● 16:9: Resim boyutunu, DVD'ler ya da geniş yayınlar için uygun 16:9 oranına getirir. ● Geniş Yknlştrm: Resmin boyutunu 4:3'ten daha fazla büyütür. ● Zoom: 16:9 geniş resmi büyüterek (dikey yönde) ekran boyutuna sığdırır. ● 4:3: Video filmleri ya da normal yayın için bu varsayılan ayardır. ● Ekrana Sığdır: HDMI (720p/1080i/1080p) veya Parça (1080i/1080p) sinyalleri girişi alınırken herhangi bir yerini kesmeden tam görüntüyü görmek için bu işlevi kullanın. N Giriş kaynağına bağlı olarak, resim boyutu farklılık gösterebilir. N Kullanılabilir öğeler, seçilen moda bağlı olarak farklı olabilir. N PC Modunda, yalnızca 16:9 ve 4:3 modu ayarlanabilir. N Ayarlar, TV'nin bir girişine bağladığınız her harici cihaz için ayarlanabilir ve saklanabilir. N Cihazda iki saatten fazla durağan bir görüntü izlediğinizde geçici görüntü takılması oluşabilir. N Geniş Yknlştrm: ► düğmesine basarak Konum seçeneğini seçin ve ardından ENTERE düğmesine basın. Resmi yukarı / aşağı hareket ettirmek için ▲ veya ▼ düğmesine basın. Ardından ENTERE düğmesine basın. N Zoom: ► düğmesine basarak Position seçeneğini seçin ve ardından ENTERE düğmesine basın. Resmi yukarı ve aşağı hareket ettirmek için ▲ veya ▼ düğmesine basın. Ardından ENTERE düğmesine basın. ► düğmesine basarak Boyut seçeneğini seçin ve ardından ENTERE düğmesine basın. Resim boyutunu dikey yönde büyütmek ya da küçültmek için ▲ veya ▼ düğmesine basın. Ardından ENTERE düğmesine basın. N HDMI (1080i / 1080p) ya da Parça (1080i / 1080p) modunda Ekrana Sığdır seçeneğini seçtikten sonra: ◄ veya ► düğmesine basarak Konum seçeneğini belirleyin. Resmi hareket ettirmek için ▲, ▼, ◄ veya ► düğmesini kullanın. • Sıfrl: ◄ ya da ► düğmesine basarak Sıfrl seçeneğini seçin ve ardından ENTERE düğmesine basın. Ayarları başlatabilirsiniz. N HDMI 720p girişiyle Ekrana Sığdır işlevini kullanırsanız, overscan işlevinde olduğu gibi 1 satır üstten, alttan, soldan ve sağdan kesilir.

Ekran Modu → 16:9 / Geniş Zoom / Zoom / 4:3 Resim boyutunu 16:9 geniş açı TV'de Oto Geniş ayarına getirirken, 4:3 WSS (Geniş Ekran Hizmeti) görüntü görmek istediğiniz görüntü boyutuna karar verebilir ya da hiçbir şey yapmayabilirsiniz. Her Avrupa ülkesi farklı resim boyutu gerektirir, dolayısıyla bu işlev kullanıcıların seçmesi için tasarlanmıştır. ● 16:9: Resmi 16:9 geniş moduna ayarlar. ● Geniş Yknlştrm: Resmin boyutunu 4:3'ten daha fazla büyütür. ● Zoom: Resmin boyutunu ekranda dikey olarak büyütür. ● 4:3: Resmi 4:3 normal moduna ayarlar. N Bu işlev Oto Geniş modunda kullanılabilir. N Bu işlev PC, Komponent veya HDMI modunda kullanılamaz.

Dijital NR → Kapalı / Düşük / Orta / Yüksek / Oto TV'nizin aldığı yayın sinyali zayıfsa, ekranda görülebilecek parazit ya da gölgeleri gidermek için Dijital Gürültü Azaltma özelliği kullanılabilir. N Sinyal zayıfsa, en iyi resmi elde edinceye kadar diğer seçenekleri deneyin.

HDMI Siyahlık Düzeyi → Normal / Düşük Ekran derinliğini ayarlamak için ekrandaki siyahlık düzeyini seçebilirsiniz. N Bu işlev, yalnızca harici cihaz TV'ye HDMI (RGB sinyalleri) yoluyla bağlıysa etkinleşir.

2009-06-12 �� 9:59:46

Film Modu → Kapalı / Otomatik 1 / Otomatik2 TV, tüm kaynaklardan film sinyallerini otomatik olarak algılamak ve işlemek ve en iyi kalite için resmi ayarlamak üzere ayarlanabilir. N Film modu TV, AV, COMPONENT (480i / 1080i) ve HDMI (480i / 1080i) tarafından desteklenir. ● Kpalı: Film Modu işlevini kapatır. ● Oto1: Film seyrederken resmi en iyi kaliteye otomatik olarak ayarlar. ● Oto2: Bir film seyrederken ekrandaki video metnini (altyazılar hariç) otomatik olarak en iyi duruma getirir.

Yalnızca Mavi Modu → Kapalı / Açık Bu işlev AV cihazı ölçüm uzmanları içindir. DVD çalar, Ev Sinema, vb. gibi video cihazlarının Color ve Tint'lerini ayarlamakta kullanılan bir Blue Filter etkisi sağlamak için, bu işlev mavi sinyali sadece kırmızı ve yeşil sinyaller video sinyallerinden silindiğinde ekrana getirir.Bu işlevi kullanarak, Color ve Tint'i, Kırmızı / Yeşil/Mavi / Cam Göbeği / Macenta Color Bar Patterns'i kullanan her video cihazının sinyal düzeyine uygun tercih edilen değerlere ayarlayabilirsiniz. N Yalnızca Mavi Modu, resim modu Sinema ya da Standart olarak ayarlandığında kullanılabilir.

❑ Resim Sıfırlama → Resim Modunu Sıfırla / İptal Tüm resim ayarlarını varsayılan değerlere sıfırlar. N Resim Modunu Sıfırla: Mevcut resim değerleri varsayılan ayarlara döner.

Türkçe - 17 BN68-02315A-00Tur.indd 17

2009-06-12 �� 9:59:46

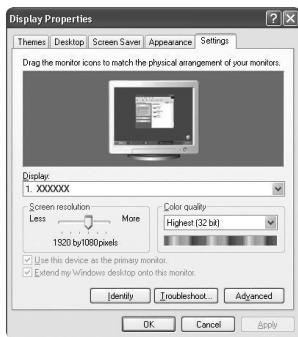

¦ TV'nizi Bilgisayar (PC) Ekranı Olarak Kullanma PC Yazılımınızın Ayarlanması (Windows XP'ye göre) Tipik bir bilgisayarın Windows ekran ayarları aşağıda gösterilmektedir. Kullandığınız Windows'un sürümüne ve video kartınıza bağlı olarak PC'nizin gerçek ekranı büyük olasılıkla bundan farklıdır. Ancak, sizin bilgisayarınızda açılan ekranlar farklı görünse de, çoğu durumda aynı temel ayar bilgileri geçerli olacaktır. (Değilse, bilgisayar üreticinize ya da Samsung Bayiine başvurun.) 1. İlk olarak Windows başlat menüsünden 'Denetim Masası'nı tıklatın. 2. Denetim masası penceresi göründüğünde, 'Görünüm ve Temalar' öğesini tıklatın, bir iletişim kutusu açılır. 3. Denetim masası penceresi göründüğünde, 'Ekran'ı tıklatın, bir ekran iletişim kutusu açılır. 4. Ekran iletişim kutusunda 'Ayarlar' sekmesine gidin.  Doğru boyut ayarı (çözünürlük) - En iyi: 1920 X 1080 piksel  Ekran ayarları iletişim kutunuzda düşey frekans seçeneği varsa, doğru değer '60' ya da '60 Hz'dir. Yoksa, 'TAMAM' düğmesini tıklatın ve iletişim kutusundan çıkın.

Ekran Modları Sistemden gelen sinyal, standart sinyal moduyla aynıysa, ekran otomatik olarak ayarlanır. Sistemden gelen sinyal, standart sinyal moduna eşit değilse, Videokart kullanıcı kılavuzuna bakarak modu ayarlayın, aksi halde görüntü gelmeyebilir. Sonraki sayfada listelenen görüntü modları için ekran görüntüsü üretim sırasında en iyi duruma getirilmiştir. ■

D-Sub ve HDMI/DVI Girişi Dikey Frekans (Hz) 70,086 70,087 66,667 74,551 75,062 59,950 59,959 59,855 74,777 74,857 59,940 72,809 75,000 60,317 72,188 75,000 60,004 70,069 75,029 75,000 60,020 75,025 59,810 74,934 60,000 60,015 59,887 74,984 59,954 70,000 70,000

HDMI / DVI kablo bağlantısı kullanırken HDMI IN 3(DVI) jakını kullanmalısınız. Geçmeli tarama modu desteklenmemektedir. Standartlara uymayan bir video biçimi seçilirse cihaz normal olarak çalışmayabilir. Ayrı ve Kompozit modlar desteklenmektedir. SOG desteklenmemektedir. Çok uzun veya düşük kaliteli VGA kablosu yüksek çözünürlük modlarında (1920x1080) resimde parazite yol açabilir.

Türkçe - 18 BN68-02315A-00Tur.indd 18

2009-06-12 �� 9:59:46

¦ TV'nizin PC'nizle Ayarlanması N Ön ayar: PC modunu seçmek için SOURCE düğmesine basın.

❑ Otomatik Ayarlama Parlaklık Netlik

TV'nin aldığı video sinyallerini otomatik ayarlaması için Otomatik Ayarlama işlevini kullanın. İşlev ayrıca ayarların ince ayarlamalarını da yapar ve frekans değerleri ile konumlarını düzenler. T Araçlar menüsünü görüntülemek için TOOLS düğmesine basın. Auto Adjustment değerini ayrıca Araçlar → Otomatik Ayarlama öğesini seçerek de ayarlayabilirsiniz. N Bu işlev DVI-HDMI modunda çalışmaz.

Ekran Gelişmiş Ayarlar Resim Seçenekleri Resim Sıfırlama

Kaba / İnce Resim kalitesi ayarının amacı, resimdeki parazitleri ortadan kaldırmak veya azaltmaktır. Parazitleri yalnızca İnce ayarıyla ortadan kaldıramazsanız, frekans ayarlarını en iyi şekilde ayarlayın (Kaba) ve yeniden İnce ayar işlemi yapın. Parazit azaldığında, görüntüyü ekranın ortasına gelecek şekilde yeniden ayarlayın. PC Konumu TV ekranına sığmıyorsa, PC'nin ekran konumunu ayarlayın. Dikey Konum ayarlaması için ▲ veya ▼ düğmesine basın. Yatay Konum ayarlaması için ◄ veya ► düğmesine basın.

PC Konumu Görüntü Sıfırla

U Taşı E Giriş R Geri

Görüntü Sıfırla Tüm görüntü ayarlarını, fabrika standart değerlerine getirebilirsiniz.

Türkçe - 19 BN68-02315A-00Tur.indd 19

2009-06-12 �� 9:59:46

SES ¦ Ses Menüsünü Yapılandırma ❑ Mod → Standart / Müzik / Sinema / Sesi Netleştir / Kişisel Ses

T Araçlar menüsünü görüntülemek için TOOLS düğmesine basın. Ayrıca Araçlar → Ses Modu seçimini yaparak da ses modunu ayarlayabilirsiniz. ● Standart: Normal ses modunu seçer. ● Müzik: Müziği diğer seslerin üstünde vurgular. ● Sinema: Filmler için en iyi sesi sağlar. ● Sesi Netleştir: İnsan sesini diğer seslerin üstünde vurgular. ● Kişisel: Kişiselleştirilmiş ses ayarlarınızı geri çağırır.

❑ Ekolayzer Ses ayarları kişisel tercihlerinize göre değiştirilebilir. ● Modu: Ön tanımlı ayarlar arasından ses modunu seçer. ● Balans L/R: Sağ ve sol hoparlör arasındaki dengeyi ayarlar. ● 100Hz / 300Hz / 1KHz / 3KHz / 10KHz (Bant Genişliği Ayarı): Farklı bant genişliği frekanslarının seviyelerini ayarlamak için. ● Sıfrl: Ekolayzır ayarlarını varsayılan değerlere sıfırlar.

❑ SRS TruSurround HD → Kpalı / Açık SRS TruSurround HD, 5.1 çok kanallı içeriği iki hoparlör üzerinden oynatma sorununu çözen patentli bir SRS teknolojisidir. TruSurround özelliği, televizyonun içinde bulunan sabit televizyon hoparlörleri dahil olmak üzere, her tür iki hoparlörlü yeniden oynatma sistemi üzerinden şaşırtıcı düzeyde gerçek surround ses deneyiminin elde edilmesini sağlar. Tüm çok kanallı formatlarla tam uyumludur. T Araçlar menüsünü görüntülemek için TOOLS düğmesine basın. Ayrıca Araçlar → SRS TS HD öğesini seçerek de SRS TruSurround HD'yi ayarlayabilirsiniz.

❑ Ses Dili Ses dillerinin varsayılan ayarını değiştirebilirsiniz. Gelen akışın dil bilgilerini görüntüler. N Bir dijital kanal izlerken bu işlev seçilebilir. N Yalnızca gerçekte yayınlanan diller arasından dil seçebilirsiniz.

❑ Ses Biçimi → MPEG / Dolby Digital Hem ana hoparlörden hem ses alıcısından ses verildiğinde, ana hoparlör ve ses alıcısı arasındaki şifre çözme hızı farkından dolayı ses yankısı oluşabilir. Bu durumda, TV Hoparlörü işlevini kullanın. N Bir dijital kanal izlerken bu işlev seçilebilir. N Yayın sinyaline göre Ses Biçimi görüntülenir.

❑ Ses Açıklaması Bu, görme özürlü kişilere ilave ses bandı kanalı sağlayan yardımcı bir ses işlevidir. Bu işlev AD (Audio Description) için, yayıncıdan gelen ana sesle birlikte gönderildiğinde Audio Stream'i kullanır. Kullanıcılar Sesli Açıklama değerini Açık veya Kpalı konumlarına getirebilirler ve sesi kontrol edebilirler. O Kapalı or Açık ayarına getirmek için uzaktan kumandadaki AD düğmesine basın. ■

Ses Açıklaması → Kapalı / Açık Ses açıklaması işlevini açar ya da kapatır.

Düzey Ses açıklama seviyesini ayarlayabilirsiniz. N Düzey ayarı, Sesli Açıklama öğesi Açık olarak ayarlandığında etkindir. N Bir Dijital kanal izlerken bu işlev seçilebilir.

❑ Otomatik Ses Seviyesi → Kapalı / Açık Her yayın istasyonunun kendi sinyal koşulları vardır ve kanal her değiştiğinde ses seviyesini ayarlamak kolay değildir. Bu özellik modülasyon sinyali yüksekse ses çıkışını düşürerek ya da modülasyon sinyali çok zayıfsa ses çıkışını yükselterek, istenen kanalın ses düzeyini otomatik olarak ayarlamanızı sağlar.

Türkçe - 20 BN68-02315A-00Tur.indd 20

2009-06-12 �� 9:59:46

❑ Hoparlör Seçimi TV'yi bir Ev sinemasına bağlayarak izlediğinizde, TV hoparlörlerini kapatın, bu sayede Ev sinemasının (harici) hoparlörlerinden gelen sesi dinleyebilirsiniz. ● Harici Hoparlör: Harici (Ev Sineması) Hoparlörlerinin sesini dinlemek için kullanılır. ● TV Hoparlörü: TV Hoparlörlerinin sesini dinlemek için kullanılır. N Ses düğmeleri ve MUTE düğmeleri, Hoparlör Seçimi öğesi Harici Hoparlör olarak ayarlandığında çalışmaz. N Hoparlör Seçimi menüsünde Harici Hoparlör seçeneğini seçerseniz ses ayarları sınırlandırılacaktır.

TV Hoparlörü Harici Hoparlör Video Sinyali Yok

TV'nin Dahili Hoparlörleri RF / AV / Parça / PC / HDMI Ses Çıkışı Sessiz Sessiz

Ses Sistemine Ses Çıkışı (Optik, Sol / Sağ Çıkış) RF / AV / Parça / PC / HDMI Ses Çıkışı Ses Çıkışı Sessiz

❑ Ses Sıfırlama → Tümünü Sıfırla / Ses Modunu Sıfırla / İptal Ses ayarlarını fabrika varsayılan değerlerine geri yükleyebilirsiniz. N Ses Modunu Sıfırla: Mevcut ses değerleri varsayılan ayarlara döner.

Ses Sıfırlama Ses sıfırlama seçeneklerini belirleyin.

L Taşı E Giriş R Geri

¦ Ses Modunun Seçilmesi DUAL düğmesine basarak ses modunu ayarlayabilirsiniz. Bastığınızda, ekranda o anda geçerli ses modu gösterilir.

Çift 1 / 2 MONO STEREO ↔ MONO DUAL 1 ↔ DUAL 2 MONO MONO ↔ Stereo MONO ↔ DUAL 1 ÇİFT 2

Varsayılan Otomatik değiştirme ÇİFT 1 Otomatik değiştirme ÇİFT 1

N Stereo sinyali zayıfsa ve otomatik geçiş meydana geliyorsa mono moduna geçin. N Bu işlev yalnızca stereo ses sinyalinde etkinleştirilir. Mono ses sinyalinde devre dışı bırakılır. N Bu işlev sadece TV modunda kullanılabilir.

Türkçe - 21 BN68-02315A-00Tur.indd 21

2009-06-12 �� 9:59:47

Kurulum ¦ Kurulum Menüsünün Yapılandırılması ❑ Menü Dili Plug & Play

Menü dilini ayarlayabilirsiniz.

❑ Zaman Seçeneklerin ayarlanması hakkındaki ayrıntılı prosedürler için ‘Saati Ayarlama’ talimatlarına bakın.

Zaman Yayın Güvenlik Genel

Altyazı Altyazıları etkinleştirebilir veya devre dışı bırakabilirsiniz. Altyazı Modunu ayarlamak için bu menüyü kullanın. Menü altındaki Normal, temel altyazı, İşitme engelli seçeneği ise işitme engelli kişilere yönelik altyazıdır. ● Altyazı → Kapalı / Açık Altyazıları açar ya da kapatır. ● Modu → Normal / İşitme engelli Altyazı işlevi modunu ayarlar. ● Altyazı Dili Altyazı dilini ayarlar. O Seyrettiğiniz program İşitme engelli işlevini desteklemiyorsa, İşitme engelli modu seçilse bile otomatik olarak Normal ayarı etkinleşir. O Seçilen dilin yayında kullanılabilir olmaması durumunda İngilizce varsayılan dildir. O Uzaktan kumanda üzerindeki SUBT. düğmesine basarak da bu seçenekleri belirleyebilirsiniz.

Dijital Metin → Devre Dışı / Etkinleştir (yalnızca İngiltere) Program dijital metinle yayınlanırsa bu özellik etkinleştirilir. N MHEG (Multimedia and Hypermedia Information Coding Experts Group) Çoklu ortam ve hiper ortamda kullanılan veri kodlama sistemlerinin Uluslararası bir standardıdır. Bu, hareketsiz görüntü, karakter hizmeti, animasyon, grafik ve video dosyaları gibi veri birleştiren hiper ortam ve çoklu ortam verilerini içeren MPEG sisteminden daha yüksek düzeydedir. MHEG, kullanıcı çalışma süresi etkileşim teknolojisi olup aralarında VOD (Video-OnDemand), ITV (Interactive TV), EC (Electronic Commerce), tele-eğitim, tele-konferans, dijital kitaplıklar ve ağ oyunlarının bulunduğu çeşitli ortamlara uygulanır.

Teletekst Dili Dil türünü seçerek teletekst dilini ayarlayabilirsiniz. N Seçilen dilin yayında kullanılabilir olmaması durumunda İngilizce varsayılan dildir.

Tercih ● Birinci Yayın Dili / İkinci Yayın Dili / Birinci Altyazı Dili / İkinci Altyazı Dili / Birinci Teletekst Dili / İkinci Teletekst Dili Bu özelliği kullanarak kullanıcılar dillerden birini seçebilir. Kullanıcı bir kanal seçtiğinde, burada seçilen dil varsayılan olarak kullanılır. Dil ayarını değiştirirseniz, Language menüsünün Altyazı Dili, Ses Dili ve Teletekst Dili ayarları otomatik olarak seçilen dile geçer. Language menüsünün Altyazı Dili, Ses Dili ve Teletekst Dili öğeleri, geçerli kanalın desteklediği dillerin bir listesini gösterir ve seçim vurgulanır. Bu dil ayarını değiştirirseniz, yeni seçim sadece o anki kanal için geçerlidir. Değiştirilen ayar, Tercihler menüsünün Birinci Altyazı Dili, Birinci Yayın Dili veya Birinci Teletekst Dili ayarını değiştirmez.

2009-06-12 �� 9:59:47

Genel Arayüz ● CI Menüsü Bu, kullanıcının CAM sağlanan menüden seçim yapmasına olanak sağlar. Menü PC Kartına göre CI Menü'yü seçin. ● Uygulama Bilgisi. Bu, CI'ya takılı CAM hakkındaki bilgileri içerir ve görüntüler. N Uygulama Bilgileri ‘CI KARTI’ hakkındadır. TV ON ya da OFF da olsa her an CAM öğesini yükleyebilirsiniz. 1. En yakın bayinizi ziyaret ederek veya telefonla arayarak CI CAM modülünü satın alın. 2. CI CARD’ı yerine oturana kadar CAM birimine ok yönünde yerleştirin. 3. CI CARD takılı olan CAM birimini genel arayüz yuvasına yerleştirin. (CAM’ı yuvayla paralel olacak şekilde ucuna doğru ok yönünde yerleştirin.) 4. Karışmış sinyal kanalında bir resim görüp göremediğinizi kontrol edin. N CAM bazı ülkelerde ve bölgelerde desteklenmez, yetkili satıcınızla görüşün.

Çocuk Kilidi → Kapalı / Açık Bu özellik çocuklar ve benzeri yetkisiz kullanıcıların uygunsuz programları izlemesini ses ve görüntüyü kapatarak önleyebilmenizi sağlar. N Kurulum penceresi görünmeden önce PIN numarası giriş ekranı görünür. 4 basamaklı PIN numaranızı girin. N Yeni bir TV'nin varsayılan PIN numarası '0-0-0-0' dır. Menüden PIN Değiştir seçimini yaparak PIN'i değiştirebilirsiniz. N Kanal Listesi'ndeki bazı kanalları kilitleyebilirsiniz. N Çocuk Kilidi yalnızca TV modunda kullanılabilir.

Ebeveyn Kilidi → Ebeveyn Derecelendirmesi Bu özellik, kullanıcının belirlediği 4 haneli PIN (Kişisel Kimlik Belirleme Numarası) kodu sayesinde çocuklar gibi izin verilmeyen kullanıcıların uygunsuz programları izlemesini engellemenizi sağlar. N Ebeveyn Derecelendirmesi öğesi ülkeye göre değişir. N Kurulum penceresi görünmeden önce PIN numarası giriş ekranı görünür. 4 basamaklı PIN numaranızı girin. N Yeni bir TV'nin varsayılan PIN numarası '0-0-0-0' dır. Menüden PIN Değiştir seçimini yaparak PIN'i değiştirebilirsiniz. N Ebeveyn derecelendirmeleri ayarlandığında, '\' sembolü gösterilir. N Tmn İzn Vr: Tüm TV derecelendirmelerinin kilidini kaldırmak için basın. Tmn Engll: Tüm TV derecelendirmelerini kilitlemek için basın.

PIN Değiştir TV'nin kurulumu için gereken kişisel kimlik numaranızı değiştirebilirsiniz. N Kurulum penceresi görünmeden önce PIN numarası giriş ekranı görünür. 4 basamaklı PIN numaranızı girin. N Yeni bir TV'nin varsayılan PIN numarası '0-0-0-0' dır. N PIN kodunu unutursanız, PIN'in '0-0-0-0' olarak sıfırlanması için uzaktan kumanda düğmelerine aşağıdaki sırayla basın: POWER (Kapalı)→ MUTE → 8 → 2 → 4 → POWER (Açık).

Oyun Modu → Kpalı / Açık PlayStation™ ya da Xbox™ gibi bir oyun konsoluna bağladığınızda, oyun menüsünü seçerek daha gerçekçi bir oyun deneyiminin keyfini çıkartabilirsiniz. N Oyun modundaki kısıtlamalar (Dikkat) • Oyun konsoluyla bağlantıyı kesip başka bir harici cihaza bağlanmak için, ayar menüsünde Oyun Modu öğesini Kpalı olarak ayarlayın. • Oyun Modu işlevinde TV menüsünü görüntülerseniz, ekran hafifçe sallanır. N Oyun Modu, normal TV, PC ve Ext. modunda kullanılamaz. N Harici cihaz TV'ye bağlandığında resim kalitesi çok kötüyse Oyun Modu işlevinin Açık olarak ayarlanıp ayarlanmadığını kontrol edin. Oyun Modu öğesini Kpalı olarak ayarlayın ve harici aygıtları bağlayın. N Oyun Modu Açıksa: • Resim modu otomatik olarak Standart ayarına getirilir ve değiştirilemez. • Ses modu otomatik olarak Kişisel ayarına getirilir ve değiştirilemez. Ekolayzırı kullanarak sesi ayarlayın. • Sesi Sıfırla işlevi etkinleştirilir. Ekolayzırı ayarladıktan sonra Sıfırla işlevinin seçilmesi, ekolayzırı fabrika ayarlarına getirir.

2009-06-12 �� 9:59:47

Enrj. Tasarrufu → Kpalı / Düşük / Orta / Yüksek / Resim Kapalı������ / Oto ��� Bu özellik, güç tüketimini azaltmak için TV'nin parlaklığını ayarlar. Gece TV izlerken Enrj. Tasarrufu modu seçeneğini Yüksek ayarına getirerek, gözlerinizin yorulmasını engelleyebilir ve güç tüketimini azaltabilirsiniz. Resim Kapalı seçeneğini seçerseniz, ekran kapanır ve yalnızca sesi duyabilirsiniz. Resim Kapalı’dan çıkmak için herhangi bir düğmeye basın. O Araçlar menüsünde, Resim Kapalı işlevi desteklenmez. T Araçlar menüsünü görüntülemek için TOOLS düğmesine basın. Enerji Tasarrufu seçeneğini ayrıca Araçlar → Enrj. Tasarrufu öğesini seçerek de ayarlayabilirsiniz.

Melodi → Kpalı / Düşük / Orta / Yüksek TV Açıldığında veya Kapandığında bir melodi sesi çıkması sağlanabilir. N Melodi aşağıdaki durumlarda çalışmaz • MUTE düğmesine basıldığı için TV'den hiç ses gelmediğinde. • Ses, ses (–) düğmesi ile minimuma düşürüldüğünden TV'den hiç ses gelmediğinde. • TV, Uyku Zamanlayıcısı işlevi yoluyla kapatıldığında.

Saat Modu Geçerli saati elle ya da otomatik olarak ayarlayabilirsiniz. ● Oto: Geçerli saati, dijital yayından gelen saat ile otomatik olarak ayarlayın. ● Manuel: Geçerli saati belirli bir saate elle ayarlayın. N Yayın istasyonuna ve sinyale bağlı olarak, otomatik saat doğru olarak ayarlanabilir. Bu durumda saati elle ayarlayın. N Saati otomatik olarak ayarlamak için anten veya kablo bağlı olmalıdır.

TV'nin çeşitli saat özelliklerini kullanabilmek için saatin ayarlanması gereklidir. O INFO düğmesine her basışınızda geçerli zaman görüntülenecektir. N Elektrik kablosunun bağlantısını keserseniz, saati yeniden ayarlamanız gerekir.

Yayın Güvenlik Genel

Saat Ayarı U Taşı E Giriş R Geri Geçerli saati elle ayarlayabilirsiniz. N Bu işlev yalnızca Saat Modu öğesi Manuel olarak ayarlandığında kullanılabilir. N Uzaktan kumanda üzerindeki sayı düğmelerine basarak gün, ay, yıl, saat ve dakika ayarlarını doğrudan yapabilirsiniz.

❑ Kapanış Ayarı Önceden ayarlanan zaman (30, 60, 90, 120, 150 ve 180 dakika) geçtiğinde uyku zamanlayıcısı TV'yi otomatik olarak kapatır. T Araçlar menüsünü görüntülemek için TOOLS düğmesine basın. Uyku zamanlayıcısını ayrıca Araçlar → Kapanış Ayarı öğesini seçerek de ayarlayabilirsiniz. N Kapanış Ayarı işlevini iptal etmek için Kpalı ayarını seçin.

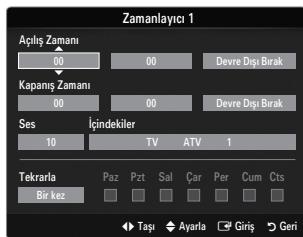

❑ Zamanlayıcı 1 / Zamanlayıcı 2 / Zamanlayıcı 3

Üç farklı açık/kapalı zamanlayıcı ayarı yapılabilir. Önce saati ayarlamanız gerekir. ■

Açılış Zamanı Saati, dakikayı ve etkinleştir/devre dışı bırak ayarını yapın. (Zamanlayıcıyı seçtiğiniz ayarla etkinleştirmek için Etkinleştir ayarına getirin.) Kapanış Zamanı Saati, dakikayı ve etkinleştir/devre dışı bırak ayarını yapın. (Zamanlayıcıyı seçtiğiniz ayarla etkinleştirmek için Etkinleştir ayarına getirin.)

Bir kez L Taşı U Ayarla E Giriş R Geri

2009-06-12 �� 9:59:47

Ses İstenilen ses düzeyini seçin.

İçindekiler → TV / USB TV otomatik olarak açıldığında oynatılacak olan TV veya USB kaynağını seçebilirsiniz. TV ya da USB seçin. (Bir USB cihazının TV'nize bağlı olduğundan emin olun.) N USB'deyalnız bir görüntü dosyası varsa, Slide show yürütülmeyecektir. • Anten (TV / USB öğesi TV olarak ayarlandığında) AT��������������������� V ya da ���������������� DTV'yi seçin. • Kanal (Kaynak öğesi TV olarak ayarlandığında) İ������������������������ stediğiniz�������������� kanalı seçin. • Müzik ya da Fotoğraf(KaynağınUSB olarak ayarlanması durumunda) TV otomatik olarak açıldığında USB Cihazı üzerinde müzik ya da fotoğraf dosyalarının oynatılacağı bir klasör seçebilirsiniz. N Klasör adı çok uzunsa, seçilemeyebilir. N İçerik fonksiyonu tarafından yapılandırılacak olan klasör adı çok uzunsa, seçilemez.

Tekrarla Bir Kez, Her gün, Pts~Cum, Pts~Cts, Cts~Paz ya da Manuel seçeneğini seçin. N Manuel seçildiğinde, haftanın istenilen gününü seçmek için ► düğmesine basın. İstenilen gün üstünde ENTERE düğmesine basın, c işareti görünecektir. N Uzaktan kumanda üzerindeki numara düğmelerini kullanarak saat, dakika ve kanalı ayarlayabilirsiniz. N Otomatik Kapanma Zamanlayıcıyı açık olarak ayarlandığınızda, zamanlayıcı tarafından açılmasından sonra 3 saat boyunca herhangi bir kumanda kullanılmadığında televizyon kapatılır. Bu işlev yalnızca zamanlayıcı açık modundayken kullanılabilir ve TV'nin çok uzun süre açık kalmasından kaynaklanabilecek aşırı ısınmayı önler.

Türkçe - 25 BN68-02315A-00Tur.indd 25

2009-06-12 �� 9:59:47

GİRİŞ / DESTEK ¦ Giriş Menüsü ❑ Kaynak Listesi

TV'yi ya da DVD / Blu-ray oynatıcılar / Kablo TV alıcısı / Uydu alıcısı (Set Üstü Kutu) gibi TV'ye bağlanacak diğer harici giriş kaynaklarını seçmek için kullanın. Tercih ettiğiniz giriş kaynağını seçmek için kullanın. O Bir harici sinyal kaynağını izlemek için uzaktan kumandadaki SOURCE düğmesine basın. TV modu, TV düğmesine basılarak seçilebilir.

Kaynak Listesi İsim Değiştir

TV / Harici1 / Harici2 / AV / Parça / PC / HDMI1 / HDMI2 / HDMI3/DVI / HDMI4 N Yalnızca TV'ye bağlı harici aygıtları seçebilirsiniz. Kaynak Listesi listesinde bağlanan girişler vurgulanacak ve üstte sıralanacaktır. Bağlanmamış girişler altta sıralanacaktır. N Ext. ve PC her zaman etkin durumda kalır. N Kaynak listesinde uzaktan kumandadaki Renk düğmelerinin kullanılması • Kırmızı (Yenile): Bağlanan harici cihazları yeniler. Kaynak bileşeniniz açık ve bağlıysa, ancak listede görünmüyorsa buna basın. • TOOLS (Araçlar): İsim Değiştir ve Bilgi menülerini görüntüler.

:---:---:---:---:---:--- Yenile T Araçlar

Video / DVD / Kablolu Alıcı / Uydu Alıcısı / PVR Setüstü Kutusu / Receiver / Oyun / Video Kamera / PC / DVI / DVI PC / TV / IPTV / Blu-ray / HD DVD / DMA Giriş kaynağı seçiminizi kolaylaştırmak için giriş jaklarına bağlı cihazlara isim verin. N 1920 x 1080@60 Hz çözünürlüğü olan bir PC HDMI IN 3 (DVI) bağlantı noktasına takıldığında, Giriş modu, İsim Değiştir menüsündeki HDMI3/DVI modunu DVI PC olarak ayarlamanız gerekir. N HDMI IN 3(DVI) bağlantı noktasına bir HDMI/DVI kablosu bağlandığında, Giriş modunun İsim Değiştir bölümünde HDMI3/ DVI modunu DVI veya DVI PC olarak ayarlamanız gerekir. Bu durumda, ayrı bir ses bağlantısı gereklidir.

¦ Destek Menüsü ❑ Kendi Kendini Tanıma ■

Görüntü Testi Resim sorunu olduğunu düşünüyorsanız, resim testini gerçekleştirin. Sorunun devam edip etmediğini görmek için ekrandaki renk desenini kontrol edin. ● Evet: Test deseni görünmüyorsa veya test deseninde parazit varsa, Evet öğesini seçin. TV'de bir sorun olabilir. Bu nedenle yardım almak için Samsung'un çağrı merkeziyle görüşün. ● Hayır: Test deseni düzgün olarak görüntülenirse, Hayır seçimini yapın. Harici ekipmanınızda sorun olabilir. Bağlantılarınızı kontrol edin. Sorun devam ederse, harici cihazın kullanıcı kılavuzuna bakın.

Kendi Kendini Tanıma

Yazılım Yükseltme HD Bağlantısı Kılavuzu Samsung'a Başvurun

Kendi Kendini Tanıma

Ses Testi Görüntü Testi ▶ Ses sorunu olduğunu düşünüyorsanız, ses testini gerçekleştirin. TV'nizde yerleşik melodi sesini Ses Testi Sinyal Bilgileri çalarak sesi kontrol edebilirsiniz. U Taşı E Giriş R Geri N Ses testini gerçekleştirmeden önce TV hoparlörlerinden ses işitmezseniz, Sound menüsündeki Hoparlör Seçimi değerinin TV Hoparlörü olduğundan emin olun. N Hoparlör Seçimi, Harici Hoparlör olarak ayarlansa veya MUTE düğmesine basılarak ses kapatılsa bile melodi test sırasında duyulacaktır. ● Evet: Ses testi sırasında sesi tüm hoparlörlerden değil de yalnızca bir hoparlörden duyuyorsanız, Evet seçimini yapın. TV'de bir sorun olabilir. Bu nedenle yardım almak için Samsung'un çağrı merkeziyle görüşün. ● Hayır: Hoparlörlerden ses duyabiliyorsanız, Hayır seçimini yapın. Harici ekipmanınızda sorun olabilir. Bağlantılarınızı kontrol edin. Sorun devam ederse, harici cihazın kullanıcı kılavuzuna bakın.

Türkçe - 26 BN68-02315A-00Tur.indd 26

2009-06-12 �� 9:59:48

Sinyal Bilgileri (yalnızca dijital kanallar) 'Net olmayan'dan nete alış kalitesi değişebilen analog kanallardan farklı olarak, dijital (HDTV) kanallar mükemmel alım kalitesine sahiptir veya hiç almazsınız. Bu yüzden, analog kanallardan farklı olarak, bir dijital kanala ince ayar yapamazsınız. Ancak, kullanılabilir dijital kanalların alımını artırmak için anteninizi ayarlayabilirsiniz. N Sinyal gücü ölçer sinyalin zayıf olduğunu gösteriyorsa, sinyal gücünü artırmak için anteninizi fiziksel olarak ayarlayın. En güçlü sinyale sahip en iyi konumu buluncaya kadar anteninizi ayarlamaya devam edin.

❑ Yazılım Yükseltme Samsung, gelecekte TV yerleşik belleği için yükseltmeler sunabilir. Bu yükseltmeler Internet'e bağlandığında TV aracılığıyla da ya da yeni yerleşik belleği samsung.com adresinden bir USB bellek aygıtına alarak gerçekleştirilebilir. N Geçerli Sürüm, TV'nizde yüklü olarak gelen yazılımdır. N Alternatif Yazılım (Yedek) değiştirilecek olan önceki sürümü gösterir. N Yazılım ‘Yıl/Ay/Gün_Sürüm’ şeklinde sunulur. Tarih ne kadar yakınsa yazılım sürümü o kadar yenidir. En son sürümün yüklenmesi önerilir . ■

Çevrimiçi olarak samsung.com adresinden indirilen yerleşik bellek yükseltmesini içeren bir USB sürücüyü TV'ye takın. Yükseltmeler uygulanırken lütfen güç bağlantısını kesmemeye ya da USB sürücüsünü çıkarmamaya dikkat edin. Yerleşik bellek yükseltmesinin tamamlanmasından sonra TV otomatik olarak kapanıp açılacaktır. Yükseltmeler tamamlandıktan sonra lütfen yerleşik bellek sürümünü kontrol edin (yeni sürümün eski sürümden daha büyük bir numarası olacaktır). Yazılım yükseltildiğinde yaptığınız görüntü ve ses ayarları varsayılan (fabrika) ayarlarına geri dönecektir. Ayarlarınızı bir yere yazmanızı öneririz, bu sayede yükseltmeden sonra kolayca sıfırlayabilirsiniz.

Yazılım Yükseltme Geçerli Sürüm

U Taşı E Giriş R Geri

Kanal yoluyla Yazılımı yayın sinyalini kullanarak yükseltir. N İşlev, yazılım iletimi süresinde seçilirse, bu fonksiyon mevcut yazılımı arar ve yazılımı indirir. N Yazılımın indirilmesi için gereken süre siyal durumuna göre belirlenir.

Bekleme Modunda Yükseltme Ana güç açıkken yazılım güncellemesine devam etmek isterseniz, ▲ veya ▼ düğmesine basarak On seçeneğini belirleyin. Bekleme moduna girildikten 45 dakika sonra elle yükseltme otomatik olarak yürütülür. Cihazın gücü içerden açıldığı için, LCD ürünün ekranı hafifçe açık olabilir. Yazılım yükseltmesi tamamlanıncaya kadar 1 saatten uzun süre bu durum devam edebilir.

Alternatif Yazılım(Yedekleme) Yeni yerleşik bellek ile ilgili bir sorun oluşursa ve bu çalışmayı engelliyorsa, yazılımı önceki sürümü ile değiştirebilirsiniz. N Yazılım değiştirilmişse mevcut yazılım görüntülenir. N Alternatif Yazılım’ seçeneğini kullanarak geçerli yazılımı alternatif yazılım ile değiştirebilirsiniz.

❑ HD Bağlantısı Kılavuzu Bu menü, HD TV'de en yüksek kaliteye ulaşmak için gereken bağlantı yöntemini sunar. TV'ye harici cihazlar bağlarken buradaki bilgilere başvurun.

❑ Samsung'a Başvurun TV'niz doğru çalışmadığında ya da yazılım yükseltmesi istediğinizde bu bilgilere göz atın. Çağrı merkezi, ürün ve yazılım dosyası indirme yöntemi konusundaki bilgilere göz atabilirsiniz.

Türkçe - 27 BN68-02315A-00Tur.indd 27

2009-06-12 �� 9:59:48

Media Play (USB) ¦ Bir USB Aygıtını Bağlama 1. POWER düğmesine basarak, TV'yi açın.

2. Fotoğraf ve müzik dosyalarını içeren bir USB aygıtını TV'nin yan tarafındaki USB jakına takın. 3. Uygulama seçimi ekranda görüntülendiğinde, Media Play (USB) seçimini yapmak için ENTERE düğmesine basın. N MTP (Media Transfer Protocol) desteklenmez. USB Drive N Dosya sistemi sadece FAT16/32’yi destekler (NTFS dosya sistemi desteklenmemektedir) N Bazı USB Dijital fotoğraf makinesi ve ses aygıtları bu TV ile uyumlu olmayabilir. N Media Play sadece USB Toplu Depolama Sınıfı aygıtını (MSC) destekler. MSC, Toplu Depolama Sınıfı Sadece-Toplu Nakil aygıtıdır. MSC örnekleri Parmak sürücüler ve Flaş Kart Okuyucularıdır (hem USB HDD hem de HUB desteklenmemektedir.) Photo SUM N Lütfen doğrudan TV'nizin USB bağlantı noktasına bağlayın. Ayrı bir kablo bağlantısı 861MB/994MBFree kullanıyorsanız, bir USB uyumluluk sorunu oluşabilir. N Aygıtınızı TV'nize bağlamadan önce, dosyalarınızın hasar görmesini ya da kaybolmasını önlemek için yedekleyin. SAMSUNG, veri dosyası hasarı ve veri Photo Music Setup kaybından sorumlu değildir. Taşı Giriş Geri N Yükleme işlemi devam ederken, USB aygıtını çıkarmayın. N Görüntünün çözünürlüğü arttıkça ekranda görüntülenme süresi de artacaktır. N Desteklenen maksimum JPEG çözünürlüğü 15360X8640 pikseldir. N Desteklenmeyen ya da bozuk dosyalar için, 'Not Supported File Format' (Desteklenemeyen Dosya Formatı) mesajı görüntülenir. N Ücretli bir siteden indirilen DRM'li MP3 dosyaları yürütülemez. Dijital Haklar Yönetimi (DRM) faturalandırma ve ödemeleri yönetmenin yanı sıra içerik sağlayıcıların hak ve çıkarlarının korunması ve içeriklerin yasa dışı yollarla kopyalanmasının engellenmesi ile birlikte içeriğin tümleşik ve kapsamlı bir şekilde oluşturulmasını, dağıtılmasını ve yönetilmesini destekleyen bir teknolojidir. N Bir fotoğraf taşınırken, yükleme işlemi birkaç saniye sürebilir. Bu noktada, ekranda yükleme simgesi görüntülenir. N Birden fazla MSC aygıtı bağlıysa, bazıları tanınmayabilir. Aygıt yüksek güç (500mA veya 5V'den fazla) gerektiriyorsa, USB aygıtı desteklenmeyebilir. N Bir USB aygıtı bağlanırken veya kullanılırken aşırı güç uyarı mesajı görüntülenirse, aygıt tanınmayabilir veya yanlış çalışabilir.

Türkçe - 28 BN68-02315A-00Tur.indd 28

2009-06-12 �� 9:59:49

¦ Media Play Menüsünün Kullanılması

2. Pritisnite gumb ▲ ali ▼ za izbiro opcije Media Play (USB), in potem pritisnite gumb ENTERE. ▲ veya ▼ düğmesine basarak “WISELINK”i seçin, ardından ENTERE düğmesine basın.

3. ▲ veya ▼ düğmesine basarak ilgili USB Bellek Aygıtını seçin, ardından ENTERE düğmesine basın. N Media Play (USB) menüsü TV’ye bağlanan USB Bellek Aygıtına bağlı olarak farklılık gösterir. N Bazı aygıtlar uyumluluk sorunlarından dolayı desteklenmeyebilir.

1. MENU düğmesine basın. ▲ veya ▼ düğmesine basarak Uygulamai seçin, ardından ENTERE düğmesine basın.

4. ◄ veya ► düğmesine basarak bir simgeye gidin, ardından ENTERE düğmesine basın. N Media Play modundan çıkmak için uzaktan kumandadaki MEDIA.P düğmesine basın. O Uzaktan kumandadaki MEDIA.P düğmesine basarak Media Play menüsünü gösterin.

AD Media Play (USB) Menüsünde Uzaktan Kumanda Düğmesinin Kullanılması Düğme ▲/▼/◄/► ENTERE ∂ ∑ RETURN INFO ∫ π/μ EXIT

Çalışmalar İmlece gidin ve bir öğe seçin. Mevcut seçili öğeyi seçin. Slayt Gösterisi veya MP3 dosyasını çalıştırır. Slayt Gösterisi veya MP3 dosyasının çalışmasını duraklatır. Önceki menüye dönün. Foto ve Müzik menülerinden çeşitli işlevleri çalıştırın. Mevcut slayt gösterini veya MP3 dosyasını durdurun. Sayfa Yukarı veya Aşağı (dosya liste öğesi) Mevcut işlevi durdurun ve önceki yüksek düzey menüye dönün.

Türkçe - 29 BN68-02315A-00Tur.indd 29

2009-06-12 �� 9:59:50

¦ FOTO (JPEG) Listesinin kullanılması Bu menü USB bellek aygıtına kaydedilen JPEG dosyalarını ve klasörlerini gösterir. 1. “WISELINK Menüsünün Kullanılması” Tam Adımı 1 / 3 (Sayfa 29’e bakınız)

2. ◄ veya ► düğmesine basarak Fotoğrafya gidin, ardından ENTERE düğmesine basın. Kaydedilen dosya bilgisi klasör veya dosya olarak gösterilir.

3. ▲, ▼, ◄ ve ► düğmelerine basarak dosyayı seçin. – Foto simgesinin üzerindeki ENTERE düğmesine bastığınızda mevcut seçili Music Setup Photo foto tam ekran gösterilir. Taşı�� Giriş� Geri – Klasör simgesinin üzerindeki ENTERE düğmesine bastığınızda klasördeki JPEG dosyaları gösterilir Media Play modundan çıkmak için uzaktan kumandadaki MEDIA.P düğmesine basın. Photo N Bir fotonun taşınması dosyayı yüklerken birkaç saniye sürebilir. Bu noktada simgesi ekranın sol üst köşesinde belirecektir. N JPEG dosyalarını Küçük resim görüntüsü olarak göstermek için zaman alır. N Bu menü sadece dosya uzantısı jpg olan dosyaları gösterir. bmp veya tiff gibi diğer biçimlerdeki dosyalar gösterilmeyecektir.

Seçim�� Taşı��� Seçenek Oynat Geri N Dosyalar bir sayfada gösterilir. 15 küçük resim fotosu bir sayfada gösterilir. N Küçük resimler soldan sağa ve yukarıdan aşağıya 1’den 15’e kadar numaralandırılır. N Belirli tipteki USB Dijital kamerası ve ses aygıtları bu TV ile uyumlu olmayabilir. N Klasörler ilk önce gösterilir ve ardından mevcut klasörde bulunan tüm JPEG dosyaları gelir. N Foto tam ekran gösterilirse, yakınlaştırabilir ve uzaklaştırabilirsiniz veya fotoğrafı ekranda çevirebilirsiniz. N Bir Fotoğraf simgesi bir Slayt Gösterisi başlatmak için seçildiğinde düğmesine basın. N EXIF bilgisi bulunmayan fotolar resim kalitesine ve çözünürlüğüne bağlı olarak FOTO LİSTES İ’nde küçük resim görüntüleri olarak gösterilmeyebilir.

895MB/993MB Slayt Gösterisinin İncelenmesi

4. Seçeneği göstermek için INFO düğmesine basın (Görünüm, Slayt Gösterisini Başlat, Sil (veya Seçilen Dosyayı Sil), Tümünü Sil, Tüm seçimleri kaldır). 5. ▲ veya ▼ düğmesine basarak “Slayt Gösterisini Başlat”ni seçin, ardından ENTERE düğmesine basın. N Slayt gösterisi sırasında dosyalar mevcut gösterilen dosyadan sıra ile gösterilir. N Varsayılan Fon Müziği Açık’a ayarlanmışsa MP3 dosyaları Slayt Gösterisi sırasında kendiliğinden oynatılabilir. Bu işlevi etkinleştirmek için MP3 dosyaları ve diğer foto dosyaları USB Bellek aygıtında aynı klasöre yerleştirilmelidir. 6. Slayt gösterisi sırasında INFO düğmesine basarak aşağıdaki seçenekleri ayarlayın (Slayt Gösterisi Hızı, Fon Müziği, Fon Müziği Ayarı, Liste). ▲ veya ▼ düğmesine basarak seçeneği seçin, ardından ENTERE düğmesine basın.

Görünüm Slayt Gösterisini Başlat

Tümünü Sil Deselect All

Slayt Gösterisi Hızı :Normal Fon Müziği :Açık Fon Müziği Ayarı Liste Çıkış

Türkçe - 30 BN68-02315A-00Tur.indd 30

2009-06-12 �� 9:59:51

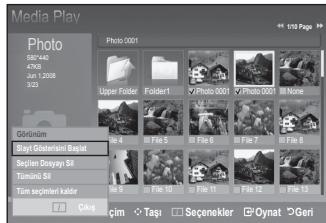

❑ Fotoğraf Listesinde Menüyü Kullanma ■

Slayt Gösterisini Başlat Bir Slayt Gösterisi başlatabilirsiniz.

580*440 47KB Jun 1,2008 3/23

Sil / Tümünü Sil / Seçilen Dosyayı Sil (Birden fazla dosya seçildiğinde) Silinecek fotoğrafı seçin. (Alternatif olarak, Sarı düğmeyi basılı tutarak birden fazla dosya seçin.) N Silinmiş bir dosyayı geri alamazsınız..

Slayt Gösterisini Başlat Seçilen Dosyayı Sil SUM Tümünü Sil 895MB/993MB Tüm seçimleri kaldır

Tüm seçimleri kaldır (En az bir dosya seçiliyken) Tüm dosyaların seçimini kaldırabilirsiniz. N İlgili dosyanın seçildiğini gösteren c işareti gizlidir.

❑ Slayt Gösterisi Sırasında Menünün Gösterilmesi ■

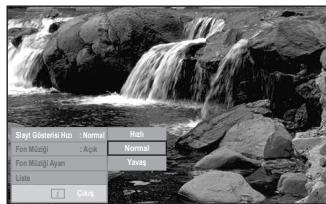

Slayt Gösterisi Hızı Slayt gösterisi hızını kontrol etmek için seçin. ▲ veya ▼ düğmesine basarak gerekli seçeneği seçin (Hızlı, Normal, Yavaş), ardından ENTERE düğmesine basın. ▲ veya ▼ düğmesine basarak gerekli seçeneği seçin (Açık, Kapalı), ardından ENTERE düğmesine basın.

Slayt Gösterisi Hızı : Normal

Fon Müziği Ayarı Liste Çıkış

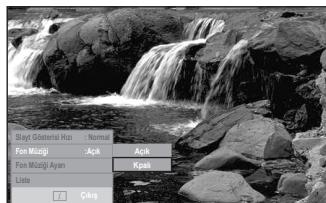

Fon Müziği Slayt gösterisi sırasında MP3 dosyasını çalmak isteyip istemediğinizi seçin. Press the ▲ or ▼ button to select the required option (Açık, Kpalı), then press the ENTERE.

Slayt Gösterisi Hızı

Fon Müziği Ayarı Liste

Fon Müziği Ayarı Slayt gösterisi yapılırken, aynı dizin altındaki MP3 dosyaları ve klasörler gösterilir. Bir müzik dosyası seçmek için ▲ veya ▼ düğmesine basın, sonra sarı düğmeye basın. (c) işareti seçilen müziğin solunda görünür. Birden çok müzik dosyası seçmek için yukarıdaki işlemi tekrarlayın. ENTERE düğmesine basın. N Arkaplan Müziğini kapatırsanız Arkaplan Müziği Ayarları ayarlansa dahi arkaplan müziği çalınmayacaktır.

Liste Dosya bilgisi klasör veya JPEG dosyası olarak gösterilir. Media Play modundan çıkmak için uzaktan kumandadaki MEDIA.P düğmesine basın.

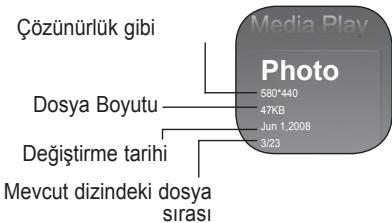

N Bir foto dosyasını seçerken, foto dosya bilgisi çözünürlük, değiştirme tarihi ve mevcut dizindeki dosya sırası gibi TV ekranının sol tarafında gösterilir (örn. 10 / 15).

Mevcut dizindeki dosya sırası

Türkçe - 31 BN68-02315A-00Tur.indd 31

2009-06-12 �� 9:59:52

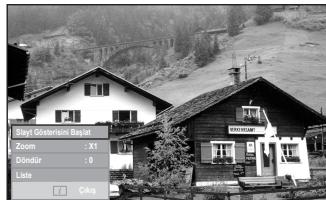

❑ Seçenek Menüsünün Kullanılması 1. Media Play Menüsünün Kullanılması Tam Adımı 1 / 3 (Sayfa 29 e bakınız) 2. ◄ veya ► düğmesine basarak Fotoğrafya gidin, ardından ENTERE düğmesine basın. Kaydedilen dosya bilgisi klasör veya dosya olarak gösterilir. Kaydedilen dosya bilgisi klasör veya dosya olarak gösterilir. 3. ▲, ▼, ◄ ve ► düğmesine basarak dosyayı seçin, ardından ENTERE düğmesine basın. Foto küçük resmi üzerindeki düğmeye basılması fotoğrafı tam ekran gösterir. 4. Seçeneği göstermek için INFO düğmesine basın (Slayt Gösterisini Başlat, Zoom, Döndür, Liste)

Slayt Gösterisini Başlat Zoom : X1 Döndür : 0 Liste Çıkış

Slayt Gösterisini Başlat ▲ veya ▼ düğmesine basarak Slayt Gösterisini Başlatı seçin, ardından ENTERE düğmesine basın. Bir Slayt Gösterisi başlatabilirsiniz.

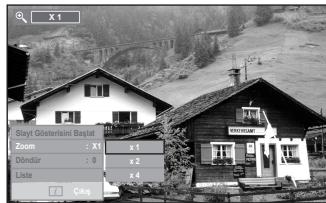

Zoom ▲ veya ▼ düğmesine basarak Zoomı seçin, ardından ENTERE düğmesine basın. ▲ veya ▼ düğmesine basarak, istediğiniz seçeneği belirleyin ve ENTERE düğmesine basın. (X1, X2, X4) N Yakınlaştırılan fotoğrafta yukarı/aşağı/sola/sağa pan hareketi yapmak için, INFO düğmesine basarak seçenekler menüsünden çıkın, ardından ▲, ▼, ◄ ve ► düğmelerine basın. N Zoom seçeneği belirlendiğinde Slayt Gösterisini Başlat veya Döndür seçilemez duruma gelir. N x1 : Fotoyu orijinal boyutuna geri yükle. x2 : Bir fotoya yakınlaştır x2. x4 : Bir fotoya yakınlaştır x4. d / u / l / r : Yakınlaştırılan fotoyu yukarı/aşağı/sağa taşı/sola.

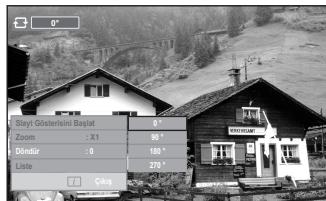

Döndür ▲ veya ▼ düğmesine basarak Döndürü seçin, ardından ENTERE düğmesine basın. ▲ veya ▼ düğmesine basarak, istediğiniz seçeneği belirleyin ve ENTERE düğmesine basın. (0°, 90°, 180°, 270°) N Dönen dosya kaydedilmez. N Döndür seçeneği belirlendiğinde Slayt Gösterisini Başlat veya Zoom seçilemez duruma gelir. N 0° : Bu fotoyu orijinal pozisyonuna döndürür 90° : Bu fotoyu 90 derece döndürür 180° : Bu fotoyu 180 derece döndürür 270° : Bu fotoyu 270 derece döndürür

Slayt Gösterisini Başlat

¦ MP3 Listesinin kullanılması Bu menü MP3 dosyalarını USB bellek aygıtına kaydedilen dosyalar arasında gösterir. 1. Media Play Menüsünün Kullanılması Tam Adımı 1 / 3 (Sayfa 29 e bakınız)

2. ◄ veya ► düğmesine basarak Music gidin, ardından ENTERE düğmesine basın. Kaydedilen dosya bilgisi klasör veya dosya olarak gösterilir. 3. ▲ veya ▼ düğmesine basarak bir simgeye gidin, ardından ENTERE düğmesine basın. – Müzikal not simgesinin üzerindeki ENTERE düğmesine basmanız müzik dosyasını hemen çalar. – Klasör simgesinin üzerindeki ENTERE düğmesine basmanız klasörde bulunan müzik dosyalarını gösterir. – Sonraki sayfada bir dosya seçmek için, π veya µ düğmesine basarak sonraki sayfaya gidin. 4. Tüm dosyaları veya bir dosyayı seçmek için INFO düğmesine basarak Müzik menülerini gösterin. ENTERE düğmesine basarak Oynat, Müzik Tekrarlama, Sil, Tümünü Sil Tüm seçimleri kaldır veya Tüm seçimleri kaldıri seçin.Media Play modundan çıkmak için uzaktan kumandadaki MEDIA.P düğmesine basın. N Klasörler ve MP3 dosyaları USB bellek aygıtına kaydedildikleri zaman sırasına göre görünür.

Oynat Müzik Tekrarlama :Kpalı Sil Tümünü Sil Tüm seçimleri kaldır

: Klasör simgesi : Müzik simgesi

❑ Seçenek Menüsünün Kullanılması ■

: ����������������������� Önceki klasör aşaması ���������������������� Oynat simgesine gidin MP3 dosyalarını çalmayı seçin. N Bir MP3 dosyası çalıyorken dosyayı duraklatmak için ∑ düğmesine basın. N Çal modundan çıkmak için ∫ düğmesine basın. N Bu menü sadece MP3 dosya uzantısı olan dosyaları görüntüler. Başka dosya uzantılarına sahip dosyalar, aynı hafıza kartına kaydedilmiş olsalar bile görüntülenmez. N Seçilen dosya çalma süresi ile birlikte en üstte gösterilir. N Müzik sesini ayarlamak için uzaktan kumandadaki Y düğmesine basın. Sesi kapatmak için uzaktan kumandadaki MUTE düğmesine basın. N MP3 dosyaları çalarken ses kötüyse, Media Play modundan çıkın ve Ses menüsündeki Ekolayzeri ve SRS TS XTyi ayarlayın. (Aşırı değiştirilmiş MP3 dosyalarında ses sorunu olabilir.)

Müzik Tekrarlama evcut klasördeki MP3 dosyalarını sürekli olarak çalmayı seçin. Aç veya Kapat’ı seçebilirsiniz.

Delete / Delete All / Delete Selected File (Birden fazla dosya seçildiğinde) Silinecek dosyayı seçin. (Alternatif olarak, Sarı düğmeyi basılı tutarak birden fazla dosya seçin.) N Silinmiş bir dosyayı geri alamazsınız.

Tüm seçimleri kaldır (En az bir dosya seçiliyken) Tüm dosyaların seçimini kaldırabilirsiniz. İlgili dosyanın seçildiğini gösteren c işareti gizlidir.

Müzik işlevi bilgi simgesi : Klasördeki (veya seçili dosya) tüm müzik dosyaları tekrarlandığında. Müzik Tekrarlama ,Açık. : Klasördeki (veya seçili dosya) tüm müzik dosyaları bir kez çalınır. Müzik Tekrarlama, Kapalı.

: Müzik çalarken uzaktan ∂ /∑ kumandadaki / düğmesine bastığınızda.

Türkçe - 33 BN68-02315A-00Tur.indd 33

¦ Ayar Menüsünün Kullanılması Kurulum Media Play menüsü kullanıcı ayarlarını gösterir. 1. “Media Play Menüsünün Kullanılması” Tam Adımı 1 / 3 (Sayfa 29’e bakınız) 2. ◄ veya ► düğmesine basarak Kuruluma gidin, ardından ENTERE düğmesine basın. 3. ▲ veya ▼ düğmesine basarak istediğiniz bir öğeyi seçin, ardından ENTERE düğmesine basın.(Slayt Gösterisi Hızı, Fon Müziği, Fon Müziği Ayarı, Müzik Tekrarlama, Ekran Koruyucu) 4. ▲ veya ▼ düğmesine basraak seçeneği seçin, ardından ENTERE düğmesine basın. Media Play modundan çıkmak için uzaktan kumandadaki MEDIA.P düğmesine basın. Slayt Gösterisi Hızı Slayt gösterisi hızını kontrol etmeyi seçin. Hızlı, Normal veya Yavaşı seçebilirsiniz.

Slayt Gösterisi Hızı Fon Müziği Fon Müziği Ayarı

Slayt gösterisi sırasında bir MP3 dosyasını çalıp çalmayacağınızı belirlemeyi seçin. Müzik Açık veya Müzik Kapalıyı seçebilirsiniz.

Slayt Gösterisi Hızı

Fon Müziği Ayarı Müzik Tekrarlama

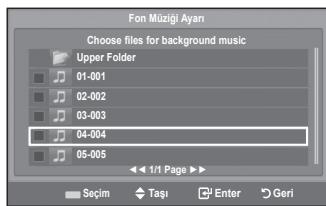

Slayt gösterisi devam ederken, Fon Müziği Ayarı’nı kullanarak dinleyeceğiniz müzik dosyasını seçin. Arkaplan müziği olarak bir MP3 dosyası seçin.

Fon müziği için dosya seçin. Upper Folder 01-001 02-002 03-003 04-004 05-005 ◄◄ 1/1 Page ►►

Geçerli klasördeki tüm MP3 dosyaları çalındıktan sonra tekrar çalınıp çalınmayacağına karar vermek için seçin.

Slayt Gösterisi Hızı

Fon Müziği Ayarı Müzik Tekrarlama Ekran Koruyucu

Kapalı Kapalı 1min. Açık

Ekran Koruyucu Ekran koruyucu belirmeden önce bekleme zamanını ayarlamayı seçin. Hiçbir düğmeye 2, 4, 8, 10 Dak veya Kapalı basılmadığında ekran koruyucu belirecektir.

Slayt Gösterisi Hızı

Güvenli Kaldır Aygıtı TV’den güvenle ayırabilirsiniz.

2009-06-12 �� 9:59:56

ANYNET+ ¦ Anynet+ Cihazlarına Bağlanma Anynet+ nedir?

Anynet+, Anynet+ özelliğini destekleyen bağlı tüm Samsung cihazlarını Samsung TV'nizin uzaktan kumandası ile kumanda etmenizi sağlar. Anynet+ sistemi yalnızca Anynet+ özelliği olan Samsung cihazları ile kullanılabilir. Samsung cihazınızda bu özelliğin olup olmadığından emin olmak için üstünde bir Anynet+ logosu olup olmadığını kontrol edin.

Bir TV'ye bağlamak için

1. TV'deki HDMI IN (1, 2, 3(DVI) ya da 4) jakı ile Anynet+ aygıtında karşılık gelen HDMI OUT jakını bir HDMI kablosu kullanarak bağlayın.

Ev Sinemasına bağlamak için

1. TV'deki HDMI IN (1, 2, 3(DVI) ya da 4) jakı ile Anynet+ aygıtında karşılık gelen HDMI OUT jakını bir HDMI kablosu kullanarak bağlayın. 2. HDMI kablosunu kullanarak ev sinemasının HDMI IN jakını ve karşılık gelen Anynet+ cihazının HDMI OUT jakını bağlayın. N TV'nizdeki DIGITAL AUDIO OUT (OPTICAL) jakı ile Ev Sinemasındaki Dijital Ses Girişi arasına optik kablo bağlayın. N Yukarıdaki bağlantıyı izlerken Optik jak yalnızca 2 kanal ses çıkışı verir. Yalnızca Ev Sineması'nın Ön Sol ve Sağ hoparlörleri ile subwoofer'dan ses duyacaksınız. 5.1 kanal ses dinlemek istiyorsanız, DVD / Uydu Alıcısındaki (örn. Anynet Cihazı 1 ya da 2) DIGITAL AUDIO OUT (OPTICAL) jakını TV'ye değil doğrudan Amplifikatör ya da Ev Sinemasına bağlayın. N Yalnızca bir Ev Sineması bağlayın. N Bir Anynet+ cihazını HDMI 1.3 kablosu kullanarak bağlayabilirsiniz. Bazı HDMI kabloları Anynet+ işlevlerini desteklemeyebilir. N Anynet+ sistemini destekleyen AV cihazı, Standby veya On durumdayken Anynet+ çalışır. N Anynet+ toplamda en fazla 12 AV cihazını destekler. Aynı türden en fazla 3 cihazı bağlayabileceğinizi unutmayın.

2009-06-12 �� 9:59:57

T Araçlar menüsünü görüntülemek için TOOLS düğmesine basın. Anynet+ menüsünü ayrıca Araçlar → Anynet+ (HDMI-CEC) öğesini seçerek de görüntüleyebilirsiniz.

Anynet+(HDMI-CEC) → Kapalı / Açık Anynet+ İşlevini kullanmak için, Anynet+ (HDMI-CEC), Açık olarak ayarlanmalıdır. N Anynet+ (HDMI-CEC) işlevi devre dışı olduğunda, tüm Anynet+ ile ilgili işlemler devre dışı bırakılır.

Otomatik Kapatma → Hayır / Evet TV Kapanınca bir Anynet+ Cihazını Otomatik Olarak Kapatma. N Anynet+ işlevinin kullanılması için etkin kaynağın TV uzaktan kumandasında TV olarak ayarlanması gerekir. N Otomatik Kapatma öğesini Evet olarak ayarlarsanız, TV kapandığında bağlanan harici aygıtlar da kapanır. Bir harici cihaz hala kayıt yapmaya devam ediyorsa, kapanabilir de kapanmayabilir de.

Kurulum Anynet+ (HDMI-CEC)

U Taşı E Giriş R Geri

U Taşı E Giriş R Geri

¦ Anynet+ Cihazları arasında geçiş yapma 1. TOOLS düğmesine basın. Anynet+ (HDMI-CEC) seçeneğini seçmek için ENTERE düğmesine basın. 2. Cihaz Listesi seçeneğini seçmek için ▲ ya da ▼ düğmesine basın, ardından ENTERE düğmesine basın. N TV'ye bağlı Anynet+ aygıtları listelenir. N İstediğiniz bir cihazı bulamıyorsanız cihazları taramak için kırmızı düğmeye basın.

Cihaz Listesi Kaydediliyor: DVDR DVDR MENU DVDR INFO Alıcı: Kpalı Kurulum

3. ▲ veya ▼ düğmesine basarak belirli bir cihazı seçin ve ardından ENTERE düğmesine basın. Seçilen cihaza geçiş yapılır. U Taşı E Giriş R Geri N Yalnızca Uygulama menüsünde Anynet+ (HDMI-CEC) öğesini Açık olarak ayarladığınızda, Cihaz Listesi menüsü görünür. N Seçilen cihazlara geçiş yapılması 2 dakika kadar sürebilir. Geçiş işlemi sırasında işlemi iptal edemezsiniz. N Cihazların taranması için gereken zaman, bağlı cihazların sayısına göre belirlenir. N Cihaz taraması tamamlanınca, bulunan cihazların sayısı görüntülenmez. N TV, güç düğmesiyle açıldığında otomatik olarak cihazları arasa da, TV'ye bağlanan cihazlar her zaman cihaz listesinde otomatik olarak görüntülenmeyebilir. Bağlanan cihazları aramak için kırmızı düğmeye basın. N Harici giriş modunu SOURCE düğmesine basarak seçtiyseniz, Anynet+ işlevini kullanamazsınız. Cihaz Listesi seçeneğini kullanarak bir Anynet+ cihazına geçiş yaptığınızdan emin olun.

Anynet+ menüsü, TV'ye bağlı Anynet+ cihazlarının türüne ve durumuna bağlı olarak değişiklik gösterir. Anynet+ Menüsü TV'yi görüntüle Cihaz Listesi (cihaz_adı) MENU (cihaz_adı) INFO Kaydediliyor: (*kaydedici) Kaydı Durdur: (*kaydedici) Alıcı

Açıklama Anynet+ modu TV yayın modu olarak değişir. Anynet+ cihaz listesini görüntüler. Bağlı cihaz menülerini gösterir. Örn, bir DVD kaydedici bağlanmışsa DVD kaydedicinin disk menüsü görünecektir. Bağlı cihazın oynatma menüsünü gösterir. Örn, bir DVD kaydedici bağlanmışsa DVD kaydedicinin oynatma menüsü görünecektir. Hemen kaydediciyi kullanarak kaydı başlatır. (Bu yalnızca kayıt işlevini destekleyen cihazlar için geçerlidir.) Kaydı durdurur. Ses alıcıdan çalınır.

N Birden fazla kayıt cihazı bağlı ise, bunlar (*kaydedici) olarak gösterilir ve yalnızca bir kayıt cihazı bağlıysa (*cihaz_adı) şeklinde temsil edilir.

Türkçe - 36 BN68-02315A-00Tur.indd 36

2009-06-12 �� 9:59:57

Anynet+ Modunda Kullanılabilir TV Uzaktan Kumanda Düğmeleri Cihaz Türü

Cihaza geçiş yaptıktan sonra, karşılık gelen cihazın menüsü ekranda görüntülendiğinde.

Dahili Kanal Arayıcılı cihaz Ses Cihazı

Cihaza geçiş yaptıktan sonra, dosya oynatırken. Cihaza geçiş yaptıktan sonra, TV programı izlerken. Alıcı etkinleştirildiğinde.

Kullanılabilir Düğmeler Sayısal düğmeler ▲/▼/◄/►/ ENTERE düğmeleri Renk düğmeleri / EXIT düğmesi π(Geri arama) / μ(İleri arama) / ∫(Durdur) / ∂(Oynat) / ∑(Duraklat) P > / P < düğmesi Y / MUTE düğmesi

N Anynet+ işlevi yalnızca TV uzaktan kumandasında etkin kaynak TV olarak ayarlandığında çalışır. N ∏ düğmesi yalnızca kaydedilebilir durumdayken çalışır. N Anynet+ cihazlarını, TV'nin düğmelerini kullanarak kontrol edemezsiniz. Anynet+ cihazlarını yalnızca TV uzaktan kumandasını kullanarak kontrol edebilirsi niz. N TV uzaktan kumandası belli koşullar altında çalışmayabilir. Bu durumda, Anynet+ cihazını yeniden seçin. N Anynet+ işlevleri diğer üreticilerin ürünleri için çalışmaz. N π, μ işlemleri aygıta göre değişebilir.

¦ Kaydediliyor Bir Samsung kaydedici kullanarak bir TV programının kaydını yapabilirsiniz. 1. TOOLS düğmesine basın. Anynet+ (HDMI-CEC) seçeneğini seçmek için ENTERE düğmesine basın. 2. Hemen Kaydetmeyi seçmek için ▲ ya da ▼ düğmesine ve ENTERE düğmesine basın. Kayıt başlar. N Birden fazla kayıt cihazı olduğunda Birden çok kayıt cihazı bağlandığında, kayıt cihazları listelenir. ▲ veya ▼ düğmesine basarak bir kayıt cihazı seçin ve ardından ENTERE düğmesine basın. Kayıt başlar. N Kayıt cihazı görüntülenmediğinde Device List seçeneğini seçin ve cihazları aramak için Kırmızı düğmeye basın

Cihaz Listesi Kaydediliyor: DVDR DVDR MENU DVDR INFO Alıcı: Kpalı Kurulum

U Taşı E Giriş R Geri

3. Çıkmak için EXIT düğmesine basın. N Kaynak akışlarını Kaydediliyor seçeneğini seçerek kaydedebilirsiniz: (cihaz_adı) seçimini yaparak kaydedebilirsiniz. N ∏ düğmesine basıldığında o anda izlediğiniz şey kaydedilecektir. Başka bir cihazdan video izliyorsanız cihazdaki video kaydedilir. N Kaydetmeden önce anten jakının kayıt cihazına düzgün bağlanıp bağlanmadığını kontrol edin. Bir anteni bir kayıt cihazına doğru şekilde bağlamak için kayıt cihazının kullanıcı kılavuzuna başvurun.

¦ Bir Alıcı (Ev sineması) üzerinden dinleme TV hoparlörü yerine bir alıcı yoluyla ses dinleyebilirsiniz. 1. TOOLS düğmesine basın. Anynet+ (HDMI-CEC) seçeneğini seçmek için ENTERE düğmesine basın. 2. Alıcı seçimini yapmak için ▲ ya da ▼ düğmesine basın. Açık ya da Kapalı seçeneğini seçmek için ◄ veya ► düğmesine basın.

Cihaz Listesi Kaydediliyor: DVDR DVDR MENU DVDR INFO Alıcı: Kpalı Kurulum

3. Çıkmak için EXIT düğmesine basın. N Alıcınız yalnızca sesi destekliyorsa cihaz listesinde görünmeyebilir. N Alıcı, alıcının optik giriş jakını TV'nin DIGITAL AUDIO OUT (OPTICAL) jakına doğru U Taşı E Giriş R Geri şekilde bağladığınızda çalışacaktır. N Alıcı (ev sineması) Açık olarak ayarlandığında TV’nin Optik jakından çıkan sesi duyabilirsiniz. TV bir DTV (karasal yayın) sinyali görüntülediğinde, TV, 5.1 kanal sesi Ev sineması alıcısına gönderecektir. Kaynak, DVD gibi bir dijital bileşen olduğunda TV'ye HDMI aracılığıyla bağlandığında, Ev Sineması alıcısından yalnızca 2 kanal ses duyulacaktır. N Alıcı is set to Açık olarak ayarlandığında televizyona gelen elektrik kesilirse (güç kablosunu prizden çıkarmak suretiyle veya bir elektrik kesintisi nedeniyle), TV'yi tekrar açtığınızda Hoparlörü Seçin öğesi Harici Hoparlör olarak ayarlanmış olabilir.

Türkçe - 37 BN68-02315A-00Tur.indd 37

2009-06-12 �� 9:59:58

¦ Anynet+ Sorun Anynet+ çalışmıyor.

Anynet+ sistemini başlatmak istiyorum.

Anynet+ sisteminden çıkmak istiyorum.

Ekranda 'Anynet+ cihazına bağlanılıyor...' mesajı görünür. Anynet+ cihazı oynatılmıyor. Bağlanmış cihaz görüntülenmiyor.

TV programı ● kaydedilemiyor. TV sesi alıcıdan çıkmıyor. ●

Olası Çözüm Cihazın bir Anynet+ cihazı olup olmadığını kontrol edin. Anynet+, yalnızca Anynet+ cihazlarını destekler. Yalnızca bir alıcı (ev sineması) bağlayın. Anynet+ cihazının güç kablosunun düzgün takılıp takılmadığını kontrol edin. Anynet+ cihazının Video/Ses/HDMI 1.3 kablo bağlantılarını kontrol edin. Anynet+ (HDMI-CEC) seçeneğinin Anynet+ kurulum menüsünde Açık ayarında olup olmadığını kontrol edin. TV uzaktan kumandasının TV modunda olup olmadığını kontrol edin. Cihazın Anynet+ özel uzaktan kumandası olup olmadığını kontrol edin. Anynet+ belirli koşullarda çalışmaz. (Kanallar aranırken, Media Play, Plug & Play Çalışırken, vb.) HDMI 1.3 kablosunu takarken veya çıkarırken, cihazları tekrar arattığınızdan emin olun veya TV'nizi yeniden başlatın. Anynet+ cihazının Anynet+ İşlevinin açık olduğunu kontrol edin. Anynet+ cihazının TV'ye doğru bağlandığını ve Anynet+ (HDMI-CEC) öğesinin Anynet+ Kurulum menüsünde Açık olarak ayarlandığını kontrol edin. TV'ye geçiş yapmak için TV uzaktan kumandasında TV düğmesine basın. Ardından Anynet+ menüsünü görüntülemek ve dilediğiniz menüyü seçmek için TOOLS düğmesine basın. Anynet+ menüsünde TV’yi görüntüle seçimini yapın. TV uzaktan kumandasındaki SOURCE düğmesine basın ve Anynet+ cihazlarından başka bir cihaz seçin. TV modunu değiştirmek için P >/<, PRE-CH ve FAV.CH düğmelerine basınız. (Kanal düğmesinin yalnızca kanal ayarcısı gömülü Anynet+ cihazı bağlı olmadığında çalıştığını unutmayın.) Anynet+ yapılandırırken ya da izleme moduna geçiş yaparken uzaktan kumandayı kullanamazsınız. Anynet+ ayarı ya da izleme moduna geçiş tamamlandığında uzaktan kumandayı kullanın. Tak ve Çalıştır yürütülüyorken oynatma işlevini kullanamazsınız. Cihazın Anynet+ işlevlerini destekleyip desteklemediğini kontrol edin. HDMI 1.3 kablosunun düzgün bağlanıp bağlanmadığını kontrol edin. Anynet+ (HDMI-CEC) öğesinin Anynet+ kurulum menüsünde Açık olarak ayarlandığını kontrol edin. Anynet+ cihazlarını yeniden arayın. Bir Anynet+ cihazını yalnızca HDMI 1.3 kablosu kullanarak bağlayabilirsiniz. Bazı HDMI kabloları Anynet+ işlevlerini desteklemeyebilir. HDMI kablosu veya güç kablosu bağlantısının kesilmesi veya elektrik kesintisi gibi normal olmayan bir durumla sonlanmışsa, lütfen cihaz taramasını tekrarlayın. Kayıt cihazındaki anten jakının düzgün bağlanıp bağlanmadığını kontrol edin. TV ve alıcı arasına optik kabloyu bağlayın.

Türkçe - 38 BN68-02315A-00Tur.indd 38

2009-06-12 �� 9:59:58

ÖNERİLER ¦ Teletekst Özelliği Televizyon istasyonlarının çoğu, Teletekst aracılığı ile yazılı bilgi hizmeti sunar. Teletekst hizmetinin dizin sayfasında nasıl kullanılacağıyla ilgili bilgiler bulunur. Ayrıca uzaktan kumanda düğmelerini kullanarak gereksinimlerine uygun seçenekleri belirleyebilirsiniz. N Teletekst bilgilerinin doğru görünmesi için kanal alışının düzenli olması gerekir. Aksi takdirde bilgiler eksik olabilir ya da bazı sayfalar görüntülenmeyebilir. 1 0 (mod) Teletekst modunu seçmek için basın (LIST/FLOF). LIST modundayken basarsanız, Liste kaydetme moduna geçer. Liste kaydetme modunda, 8 (kaydet) düğmesine basarak teletekst sayfasını listeye kaydedebilirsiniz. 2 5 (göster) Gizli metinleri (örneğin test oyunları yanıtlarını) göstermek için kullanılır. Normal ekranı görüntülemek için yeniden basın. 3 4 (boyut) Ekranın üst yarısında çift boyutlu harfleri görüntülemek için basın. Ekranın alt yarısı için yeniden basın. Normal ekranı görüntülemek için bir kez daha basın. 4 8 (kaydet) Teletekst sayfalarını kaydetmek için kullanılır. 5 Renkli düğmeler (kırmızı/yeşil/sarı/ mavi) Yayın şirketi FASTEKST sistemini kullanıyorsa, Teletekst sayfasında yer alan çeşitli konuların renkleri farklıdır ve bu konular renk düğmeleri basılarak seçilebilir. İstediğiniz sayfaya karşılık gelen renk düğmesine basın. Görünen sayfa, aynı biçimde seçilebilecek diğer renklere ayrılmış bilgiler içerir. Önceki ya da sonraki sayfayı görüntülemek için ilgili renk düğmesine basın.

6 / (Teletekst açık/karışık) Teletekst hizmeti sağlayan kanalı seçtikten sonra Teletekst modunu etkinleştirmek için bu düğmeye basın. Teleteksti, normal yayın ekranının üzerine bindirmek için iki kez basın.

7 : (çıkış) Teletekst gösteriminden çıkış. 8 1 (alt sayfa) Varsa alt sayfayı görüntülemek için kullanılır. 9 2 (sayfa yukarı) Bir sonraki Teletekst sayfasını görüntülemek için kullanılır. 0 3 (sayfa aşağı) Bir önceki Teletekst sayfasını görüntülemek için kullanılır. ! 9 (tut) Seçilen sayfada, otomatik olarak takip eden başka sayfalar bağlıysa, bulunduğunuz sayfayı tutmak için kullanılır. Devam ettirmek için yeniden basın.

@ 6 (dizin) Teleteksti görüntülerken istediğiniz zaman dizin (içindekiler) sayfasını görüntülemek için kullanılır. # 7 (iptal) Sayfa aranırken yayını göstermek için kullanılır.

N Uzaktan kumandanın sayısal tuşlarına basarak Teletekst sayfalarını değiştirebilirsiniz.

Türkçe - 39 BN68-02315A-00Tur.indd 39

2009-06-12 �� 9:59:58

Teletekst sayfaları altı kategoriye göre düzenlenmiştir: Bölüm A B C D E F

İçindekiler Seçilen sayfa numarası. Yayın yapan kanalın adı. Geçerli sayfa numarası ya da arama göstergeleri. Tarih ve saat. Metin. Durum bilgileri. FASTEKST bilgileri.

N Teleteks bilgileri çoğunlukla art arda sıralanmış birden çok sayfaya bölünmüştür ve bunlara: • Sayfa numarasını girerek • Listeden bir konu seçerek • Renklere göre ayrılmış başlık seçerek (FASTEKST sistemi) erişilebilir N TV'nin desteklediği Teletekst düzeyi ek grafik ve metin de görüntüleyebilen sürüm 2.5'tir. N Aktarıma bağlı olarak, Teletekst görüntülenirken boş yan paneller oluşabilir. N Bu gibi durumlarda, ek grafik veya metin aktarılmaz. N Sürüm 2.5'i desteklemeyen eski TV'lerin Teletekst aktarımına bakılmaksızın ek grafik veya metin görüntüleme özelliği yoktur. O Teletekst ekranından çıkmak için TV düğmesine basın.

¦ Standı Takma N Ön ayar: Standın üzerine Stand Kılavuzunu ve Kapak Başlığını yerleştirin ve vidaları kullanarak sıkıştırın. Yalnızca 32 inç modeller için geçerlidir.

1. LCD TV'nizi standa takın. N TV'yi iki veya daha fazla kişi taşımalıdır. N Standı takarken standın önü ve arkasını karıştırmamaya dikkat edin. N TV'nin standa düzgün bir seviyede takıldığından emin olmak için, TV'nin üst sol veya sağ kenarına aşağı doğru aşırı güç uygulamayın. 2. 1 konumuna vidaları sıkıştırın ve sonra 2 konumuna iki vidayı sıkıştırın. N Ürünü yukarı kaldırın ve vidaları sıkıştırın. LCD TV aşağı yerleşmişken vidaları sıkıştırırsanız bir tarafa eğilebilir.

2009-06-12 �� 9:59:59

¦ Standın Çıkarılması

1. TV’nin arkasındaki vidaları çıkarın. 2. Standı TV'den ayırın. N TV'yi iki veya daha fazla kişi taşımalıdır. 3. Alt deliği kapakla örtün.

¦ Duvara Montaj Kitinin Takılması Duvara montaj öğeleri (ayrı satılır) ile TV'yi duvara monte edebilirsiniz. Duvara Montaj kitinin takılmasıyla ilgili daha fazla bilgi için, Duvara Montaj öğeleriyle birlikte verilen talimatlara bakın. Duvara montaj braketini takarken yardım için bir teknisyenle görüşün. Samsung Electronics, TV'yi kendiniz monte etmeyi seçtiğinizde kendinize ya da başkalarına vereceğiniz hasarlardan sorumlu değildir. Duvara Montaj Kitinizi TV'niz açıkken kurmayın. Elektrik çarpması sonucunda kişisel yaralanmaya neden olabilir.

¦ Kabloların Montajı Tutucu-Tel Kablo içindeki kabloları, saydam standdan görülmeyecek şekilde sarın.

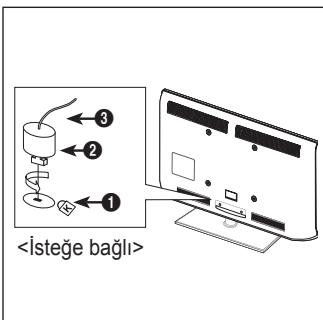

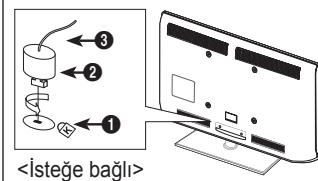

¦ Hırsıza Karşı Kensington Kilidi Kensington Kilidi, televizyonu halka açık bir ortamda kullanıyorsanız, sistemi fiziksel olarak sabitlemek için kullanılan bir cihazdır. Üreticiye bağlı olarak, görünüm ve kilitleme yöntemi resimde gösterilenden farklı olabilir. Doğru kullanım için Kensington Kilidiyle birlikte verilen kılavuza başvurun. N Kilitleme cihazının ayrıca satın alınması gerekmektedir. N Kensington Kilidinin konumu, modeline bağlı olarak farklılık gösterebilir. 1. Kilitleme cihazını LCD TV'deki Kensington yuvasına takın (1) ve kilitleme yönünde döndürün (2). 2. Kensington Kilidi kablosunu (3).

3. Kensington Kilidini masa veya ağır bir sabit nesneye sabitleyin.

Türkçe - 41 BN68-02315A-00Tur.indd 41

2009-06-12 �� 10:00:03

¦ Kurulum Alanının Sabitlenmesi Uygun havalandırma için, ürün ve diğer nesneler (duvar gibi) arasında gerekli mesafeyi bırakın. Buna dikkat edilmemesi ürünün dahili sıcaklığında gerçekleşecek artış nedeniyle yangına veya üründe bir soruna neden olabilir. Ürünü şekilde gösterildiği mesafeyi bırakarak monte edin. N Bir stand veya duvar montajı kullanırken, yalnızca Samsung Electronics tarafından sağlanan parçaları kullanın.  Başka bir üretici tarafından sağlanan parçaların kullanılması, ürünün düşmesi nedeniyle üründe bir soruna veya yaralanmaya neden olabilir.  Başka bir üretici tarafından sağlanan parçaların kullanılması, yetersiz havalandırma nedeniyle ürünün dahili sıcaklığı artacağından üründe bir soruna veya yangına neden olabilir. N Görünüm ürüne bağlı olarak değişiklik gösterebilir.

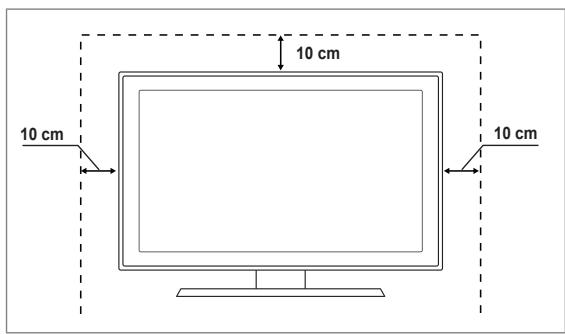

Ürünü bir standla monte ederken

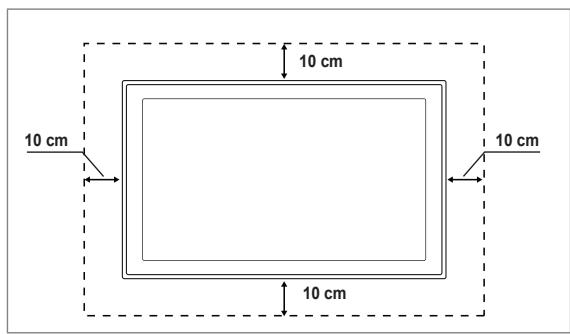

Ürünü bir duvar montajıyla monte ederken

¦ TV'yi Duvara Sabitleme Dikkat: TV'yi çekme, itme veya üzerine çıkma TV'yi düşürebilir. Özellikle çocuklarınızın TV'ye asılmamasına veya TV'nin dengesini bozmamasına özen gösterin; böyle bir durumda, TV devrilebilir ve ciddi yaralanmalara veya ölüme neden olabilir. Güvenlik Notundaki tüm güvenlik önlemlerine uyun. Birimin daha dengeli durması için, güvenlik amacıyla aşağıdaki talimatları uygulayarak düşmeyi önleyici cihazı takın. ■

TV'nin düşmesini önlemek için: 1. Vidaları sıkıştırıcı parçalara yerleştirin ve duvara sıkı bir şekilde sabitleyin. Vidaların, duvara sağlam bir şekilde takıldıklarını onaylayın. N Duvar tipine bağlı olarak dübel gibi ek malzemelere ihtiyacınız olabilir. N Gerekli sıkıştırıcı parçalar, vidalar ve bağ ürünle birlikte sağlanmadığı için, lütfen bunları ayrı olarak satın alın. 2. TV'nin arkasında ortadaki vidaları çıkarın, sıkıştırıcı parçaların içinden geçirin ve daha sonra, yeniden TV'ye takıp sıkıştırın. N Vidalar ürünle birlikte verilmemiş olabilir. Bu durumda, lütfen aşağıdaki özelliklere uygun vidaları alın. N Vida Özellikleri • 17 ~ 29 İnç LCD TV için: M4 X L15 • 32 ~ 40 İnç LCD TV için: M6 X L15

3. TV'ye ve duvara sabitlenmiş sıkıştırıcı parçaları sağlam bir bağ ile birleştirin ve daha sonra, bağı sıkı bir şekilde bağlayın. N TV'yi arkaya doğru düşmemesi için duvara yakın bir yere yerleştirin. N Bağı, duvardaki sıkıştırıcı parçalar, TV'ye sabitlenen sıkıştırıcı parçalarla aynı hizada veya daha aşağıda olacak şekilde bağlayabilirsiniz. N TV'yi taşımadan önce bağı çözün.

4. Tüm bağlantıların uygun şekilde sabitlendiğini doğrulayın. Belirli aralıklarla bağlantılarda yorgunluk belirtisi olup olmadığını kontrol edin. Bağlantılarınızın güvenliğiyle ilgili herhangi bir şüpheniz varsa, bir kurulum uzmanıyla görüşün.

Türkçe - 42 BN68-02315A-00Tur.indd 42

2009-06-12 �� 10:00:05

¦ Sorun Giderme: Servis Personeli ile Görüşmeden Önce Ses ya da görüntü yok

Güç kablosunun prize takılı olup olmadığını kontrol edin. Cihazınızdaki düğmeye basıp basmadığınızı kontrol edin. Resmin kontrast ve parlaklık ayarlarını kontrol edin. Ses seviyesini kontrol edin. Resim normal ama ses yok Ses seviyesini kontrol edin. Uzaktan kumandadaki MUTEM düğmesine basılıp basılmadığını kontrol edin. Hoparlörü Seçin ayarlarını kontrol edin. Ekran siyah ve güç göstergesi Bilgisayarınızda Güç, Sinyal Kablosunu kontrol edin. ışığı düzenli olarak yanıp sönüyor TV, güç yönetim sistemini kullanıyor. Bilgisayarın faresini hareket ettirin ya da klavye üzerinde bir düğmeye basın. Görüntü yok veya görüntü siyah Renk ayarlarını değiştirin. beyaz Seçilmiş yayın sisteminin doğru olup olmadığını kontrol edin. Ses ve resimde parazit Cihazı etkileyen elektrikli cihazı belirleyin ve uzaklaştırın. Cihazınızı bir başka prize takın. Net olmayan ya da karlı resim, Anteninizin yönünü, konumunu ve bağlantılarını kontrol edin. bozuk ses Bu parazit çoğunlukla dahili anten kullanmaya bağlıdır. Uzaktan kumanda doğru Uzaktan kumandanın pillerini değiştirin. çalışmıyor Uzaktan kumandanın üst kenarını (iletim penceresi) temizleyin. Pillerin kutuplarını kontrol edin. ‘Sinyal kablosunu kontrol et’ Sinyal kablosunun PC!ye ya da video kaynaklarına düzgün biçimde bağlı olup olmadığını mesajı görüntüleniyor kontrol edin. PC veya video kaynaklarının açık olup olmadığını kontrol edin. 'Desteklenmeyen Mod' mesajı Video adaptörünün maksimum çözünürlüğünü ve frekansını kontrol edin. görüntüleniyor Bu değerleri, Ekran Modlarındaki verilerle karşılaştırın. Zarar gören resim ekranın Bazı harici aygıtlarda Ekrana Sığdır seçildiyse, zarar gören resim ekranın köşesinde köşesinde görünür görünebilir. Belirtinin nedeni TV değil, harici aygıtlardır. 'Tüm ayarları varsayılan Bu mesaj, EXIT düğmesini bir süre basılı tuttuğunuzda görüntülenir. Ürün ayarları, fabrika değerlere sıfırlar.' mesajı görünür. varsayılanlarına sıfırlanır. TV ekranını çevreleyen Bu ürün tasarımının bir parçasıdır ve kusur değildir. çerçevenin kenarlarına yakından baktığınızda küçük partiküller görebilirsiniz. N TFT LCD paneli, karmaşık bir üretim teknolojisi gerektiren iç piksellerden (6 220 800) oluşan bir panel kullanmaktadır. Bununla birlikte, ekranda birkaç parlak veya karanlık piksel bulunabilir. Bu piksellerin ürünün performansına olumsuz etkisi olmaz.

Türkçe - 43 BN68-02315A-00Tur.indd 43

2009-06-12 �� 10:00:06

¦ Teknik Özellikler Model Adı Ekran Boyutu (Çapraz) PC Çözünürlüğü (En iyi) Ses (Çıkış) Boyutlar (GxDxY) Gövde Standla Ağırlık Standla Çevre Koşulları Çalışma Sıcaklığı Çalışma Nem Oranı Saklama Sıcaklığı Saklama Nem Oranı Döner Stand (Sol / Sağ) Model Adı Ekran Boyutu (Çapraz) PC Çözünürlüğü (En iyi) Ses (Çıkış) Boyutlar (GxDxY) Gövde Standla Ağırlık Standla Çevre Koşulları Çalışma Sıcaklığı Çalışma Nem Oranı Saklama Sıcaklığı Saklama Nem Oranı Döner Stand (Sol / Sağ)

N Tasarım ve özellikler önceden haber verilmeden değiştirilebilir. N Bu cihaz, bir Sınıf B dijital cihaz aparatıdır. N Güç kaynağı ve Güç Tüketimi için ürün üzerindeki etikete bakın.

Türkçe - 44 BN68-02315A-00Tur.indd 44

2009-06-12 �� 10:00:06

Uyarı EEE Yönetmeliğine Uygundur Bu yönetmelik yalnızca Türkiye için geçerlidir.

TBu ürünün ortalama yaşam süresi, 10 yıldır
