MANUALE UTENTE LE32B551A6W SAMSUNG

□ Avviso relativo alla trasmissione TV digitale

1. Le funzioni relative alla trasmissione televisiva digitale (DVB) sono disponibili solo nei paesi o nelle aree in cui vengono trasmessi segnali digitali terrestri DVB-T (MPEG2 E MPEG4 AVC) o laddove l'utente abbia la possibilità di accedere a un servizio TV via cavo DVB-C (MPEG2 e MPEG4 AAC) compatibile. Verificare con il rivenditore locale la possibilità di ricevere segnali DVB-T o DVB-C.
2. DVB-T è lo standard del consorzio europeo DVB per la trasmissione della televisione digitale terrestre mentre DVB-C è lo standard per la trasmissione della televisione digitale via cavo. Tuttavia, alcune funzioni quali EPG (Electric Program Guide), VOD (Video on Demand) e altre non sono incluse in queste specifiche. Per questo motivo, al momento non sono disponibili.
3. Sebbene questo apparecchio TV soddisfi i più recenti standard DVB-T e DVB-C, [Agosto, 2008], la compatibilità con future trasmissioni digitali via cavo DVB-C e terrestri DVB-T non può essere garantita.
4. In base al paese o all'area in cui si utilizza questo televisore, alcuni fornitori di trasmissioni TV via cavo potrebbero applicare una tariffa aggiuntiva per tali servizi e richiedere all'utente di accettare i termini e le condizioni della loro offerta.
5. Alcune funzioni della trasmissione TV digitale potrebbero non essere disponibili in alcuni paesi o regioni e DVB-C potrebbe non funzionare correttamente con alcuni fornitori di servizi via cavo.
6. Per maggiori informazioni contattare il locale centro assistenza clienti SAMSUNG.

□ Precauzioni da adottare quando si visualizza un'immagine fissa

Un'immagine fissa può causare danni permanenti allo schermo TV

- Non visualizzare un'immagine fissa o parzialmente fissa sul pannello LCD per oltre 2 ore poiché può causare la ritenzione dell'immagine sullo schermo. Il fenomeno di ritenzione dell'immagine è anche noto come "bruciatura dello schermo". Per evitare il fenomeno di ritenzione dell'immagine, ridurre il grado di luminosità e contrasto dello schermo quando si visualizza un'immagine fissa.

Su un TV LCD, l'uso del formato 4:3 per un periodo di tempo prolungato può lasciare traccia dei bordi sulla parte sinistra, destra e centrale del video a causa delle differenti emissioni luminose dello schermo. La riproduzione di un DVD o l'uso di una console per videogiochi può causare effetti analoghi sullo schermo. Questo tipo di danni non è coperto dalla Garanzia.

- La visualizzazione prolungata di immagini fisse da videogiochi e PC può causare immagini residue parziali. Per evitare questo problema, ridurre la ‘luminosità’ e il ‘contrasto’ mentre si visualizzano immagini fisse.

CONTENUTI

CONFIGURAZIONE DEL TELEVISORE

■ Pannello di controllo 2
■ Accessori 3
■ Pannello dei collegamenti....4
■Telecomando 6
■ Installazione delle batterie nel telecomando....7
■ Visualizzazione dei menu 7
■ Attivazione modalità standby....8
■ Funzioni Plug & Play 8
■ Visualizzazione del display....9

CANALE

■ Menu Canale 9
■ Gestione dei canali 12

IMMAGINE

■ Configurazione del menu Picture 14
■ Uso del televisore come uno schermo PC 18
■ Configurazione del televisore con il PC....19

SUONO

■ Configurazione del menu audio....20
■ Selezione della modalità audio....21

IMPOSTAZIONE

■ Configurazione del menu Setup 22
■ Impostazione dell'orario....24

INGRESSI / SUPPORTO

■ Menu Ingressi....26
■ Menu Supporto 26

MEDIA PLAY (USB)

■ Collegamento di un dispositivo USB 28
■ Funzione Media Play 29
■ Menu Opzione dell'Elenco foto 30
■ Visualizzazione di una foto o di una proiezione di diapositive...... 31
■ Menu opzioni di Slide Show 32
■ Menu Opzione dell'Elenco musica 33
■ Riproduzione di un file musicale....34
■ Menu Opzione della riproduzione di file musicali 35
■ Utilizzo del menu Impostazione.... 35

ANYNET+

■ Collegamento dei dispositivi Anynet ^+ 36
■ Configurazione di Anynet ^+ 37
■ Passaggio tra dispositivi Anynet ^+ 37
■ Registrazione....38
■ Ascolto tramite il Ricevitore (Home theater) 38
■ Risoluzione dei problemi con Anynet ^+ 39

RACCOMANDAZIONI

■ Funzione Teletext....40
■ Installazione del piedistallo....41
■ Smontare il piedistallo 42
■ Installazione del Kit di montaggio a parete.... 42
■ Assemblaggio dei cavi....42
■ Blocco antifurto Kensington 42
■ Messa in sicurezza della posizione di installazione.... 43
■ Fissaggio del televisore alla parete 43
■ Risoluzione dei problemi: Prima di contattare l'assistenza.... 44
■ Specifiche 45
■ Diagrammi a blocchi 46

Questo apparecchio è fabbricato in conformità al D.M.28.08.95 n.548 ed in particolare a quanto specificato nell Art.2, comma 1. Questo apparecchio è fabbricato nella U.E. in conformità al D.M.28.08.95 n.548 Art.2, comma 1 ed al D.M.26.03.92 Art.1

Licenza

TruSurround HD, SRS e il simbolo (●) sono marchi di SRS Labs, Inc. La tecnologia TruSurround HD è utilizzata su licenza di SRS Labs, Inc.

Prodotto su licenza di Dolby Laboratories. Dolby e il simbolo della doppia D sono marchi di Dolby Laboratories.

Simbolo

图

Nota

#

Tasto One-Touch

[Non-Text]

Tasto TOOLS

A

Premere

Le figure e le illustrazioni presenti in questo Manuale dell'utente sono fornite unicamente a titolo di riferimento e possono differire da quelle del prodotto attuale. Il design e le specifiche del prodotto possono variare senza preavviso allo scopo di migliorare costantemente le prestazioni del prodotto.

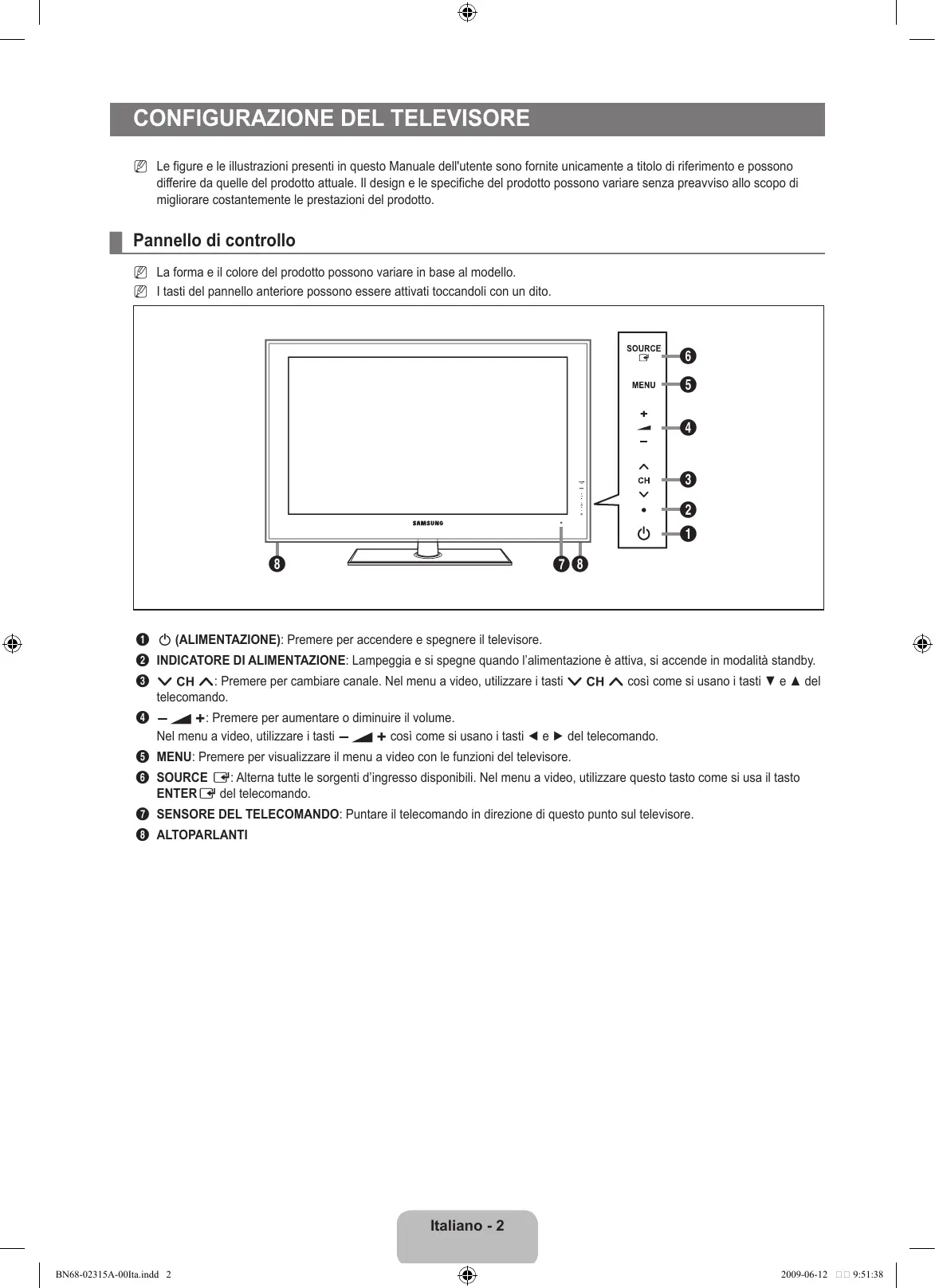

Pannello di controllo

La forma e il colore del prodotto possono variare in base al modello.
I tasti del pannello anteriore possono essere attivati toccandoli con un dito.

SOURCE MENU + - CH - 1 2 3 4 5 6 SAMSUNG 7 8

① ⏻ (ALIMENTAZIONE): Premere per accendere e spegnere il televisore.
② INDICATORE DI ALIMENTAZIONE: Lampeggia e si spegne quando l'alimentazione è attiva, si accende in modalità standby.
③ √ CH ∧: Premere per cambiare canale. Nel menu a video, utilizzare i tasti √ CH ∧ così come si usano i tasti ▼ e ▲ del telecomando.
4 - +: Premere per aumentare o diminuire il volume.

Nel menu a video, utilizzare i tasti — ▲ + così come si usano i tasti ◀ e ▶ del telecomando.

⑤ MENU: Premere per visualizzare il menu a video con le funzioni del televisore.
6 SOURCE ☐: Alterna tutte le sorgenti d'ingresso disponibili. Nel menu a video, utilizzare questo tasto come si usa il tasto ENTER ☐ del telecomando.
⑦ SENSORE DEL TELECOMANDO: Puntare il telecomando in direzione di questo punto sul televisore.
8 ALTOPARLANTI

Telecomando e batterie (2 tipo AAA)	Cavo di alimentazione	Copertura-Fondo
	(M4 X L16)
Scheda di garanzia / Guida alla sicurezza (non disponibili in tutte le sedi)	Viti piedistallo X 4(In base al modello)	Panno per la pulizia	Ferma cavo(In base al modello)

Controllare che nella confezione del TV LCD siano contenuti i seguenti componenti. Se qualsiasi componente risultasse mancante, contattare il rivenditore.
La forma e il colore dei componenti possono variare in base al modello.

[Pannello laterale del televisore]

COMMON INTERFACE HDMI 4 USB AV IN VIDEO L AUDIO R 10 11 12

[Pannello posteriore del televisore]

1 2 3 4 HDMI IN DV1 AUDIO IN HDMI IN 3 (DVI) 1 AUDIO PC PC IN R - AUDIO - L R R COMPONENT ANT IN EXT 2 (AV) 1 (RGB) R - AUDIO - L AUDIO AUDIO OUT (OPTICAL) 7 6 5 Ingresso alimentazione

La forma e il colore del prodotto possono variare in base al modello.

① COMPONENT IN

Collega Component video / audio.

② HDMI IN 1, 2, 3(DVI), 4 / DVI AUDIO IN

Collega alla porta HDMI un dispositivo con uscita HDMI.

Non è necessario un ulteriore collegamento audio per la connessione HDMI-HDMI.
Che cosa significa HDMI?

• HDMI (High-Definition Multimedia Interface), è una interfaccia che permette la trasmissione di segnali audio e video digitali mediante un solo cavo.
• La differenza tra HDMI e DVI è che il dispositivo HDMI è di dimensioni inferiori rispetto a quello DVI.

Se sono collegati lettori DVD / Blu-ray / ricevitori via cavo / ricevitori satellitari (STB) che supportano versioni HDMI precedenti alla 1.3, il televisore potrebbe non riprodurre l'audio o le immagini visualizzate potrebbero presentare colori anomali. Se collegando un cavo HDMI di una versione precedente non vi è audio, collegare il cavo HDMI alla porta HDMI IN 3 (DVI) e i cavi audio alla porta DVI AUDIO IN sul retro del televisore. In questo caso, contattare la società fornitrice del lettore DVD / Blu-ray / ricevitore via cavo / ricevitore satellitare (STB) per verificare la versione HDMI, quindi richiedere un aggiornamento del firmware.

Utilizzare la porta HDMI IN 3 (DVI) per il collegamento DVI a un dispositivo esterno. Utilizzare un cavo o un adattatore DVI-HDMI per la connessione video e la porta DVI AUDIO IN per l'audio. Quando si effettua una connessione mediante cavo HDMI / DVI, è necessario utilizzare la porta HDMI IN 3 (DVI).
I cavi HDMI che non supportano la versione 1.3 possono causare sfarfallio o mancanza di immagini a schermo.

③ PC IN [PC] / [AUDIO]

Collegare alla porta di uscita audio e video del PC.

Se il PC supporta una connessione HDMI, è possibile collegare questa alla porta HDMI IN 1, 2, 3(DVI) o al terminale 4.
Se il PC supporta una connessione DVI, è possibile collegare questa al terminale HDMI IN 3(DVI) / DVI AUDIO IN.

4 ANT IN

Collega a un sistema TV via cavo o antenna.

⑤ BLOCCO KENSINGTON (a seconda del modello)

Il blocco Kensington (opzionale) è un dispositivo usato per assicurare fisicamente il sistema quando viene utilizzato in un luogo pubblico. Se si desidera utilizzare un dispositivo di blocco, contattare il punto vendita in cui si è acquistato il televisore.

La posizione del blocco Kensington può variare a seconda del modello.

6 (CUFFIE)

Le cuffie possono essere collegate all'uscita prevista sull'apparecchio. Il collegamento delle cuffie disattiva l'audio proveniente dall'altoparlante interno.

Collegando le cuffie al televisore l'uso della funzione audio è inibita.
L'uso prolungato delle cuffie ad alto volume può causare danni all'udito.
Quando si collegano le cuffie al televisore, gli altoparlanti vengono disattivati.
Il volume delle cuffie e quello del televisore sono regolabili indipendentemente.

Collega a un componente Digital Audio quale un ricevitore Home theatre.

Quando un sistema Digital Audio viene collegato alla porta DIGITAL AUDIO OUT (OPTICAL): Diminuire il volume del televisore e regolarlo con la manopola di regolazione del sistema.
L'audio 5.1CH è disponibile quando il televisore è collegato a un dispositivo esterno che lo supporta.
Quando il ricevitore (home theatre) è impostato su Acceso, è possibile udire l'audio proveniente dall'uscita ottica del televisore. Quando il televisore visualizza un segnale DTV (Antenna), invia l'audio a 5.1 canali al ricevitore Home Theater. Se la sorgente è un componente digitale, come per es. un lettore DVD / Blu-ray / ricevitore digitale / ricevitore satellitare (STB) ed è collegata al televisore mediante HDMI, saranno udibili solo 2 canali audio dal ricevitore Home Theater. Per avere un audio a 5.1 canali, collegare il jack di uscita audio digitale del lettore DVD / Blu-ray / ricevitore digitale / ricevitore satellitare (STB) direttamente a un amplificatore o all'Home Theatre, non al televisore.

Collega le porte di ingresso audio dell'amplificatore/Home theatre.

Quando un amplificatore audio viene collegato alle porte AUDIO OUT [R-AUDIO-L]: Diminuire il volume del televisore e regolarlo con la manopola di regolazione dell'amplificatore.

⑨ EXT1, 2

Ingressi e uscite di dispositivi esterni quali videoregistratori, DVD, periferiche di gioco o lettori di dischi video.

In modalità EXT, l'uscita DTV supporta solo video e audio SD MPEG.

- Specifiche Ingressi/Uscite

Connettore	Ingressi			Uscita
	Video	Audio (L / R)	RGB	Video + Audio (L/R)
EXT 1	O	O	O	Solo l'uscita TV o DTV è disponibile.
EXT 2	O	O	X	Uscita da selezionare.

10 AV IN [VIDEO] / [R-AUDIO-L]

Ingressi video e audio per dispositivi esterni, come una telecamera o un videoregistratore.

11 USB

Connettore per aggiornamenti software e Media Play, ecc.

12 COMMON INTERFACE Alloggiamento

• Se per alcuni canali non si inserisce la ‘SCHEDA CI’, il messaggio ‘Scramble Signal’ (Segnale criptato) viene visualizzato sullo schermo.
• Le informazioni di pairing che contengono un numero telefonico, l'ID della SCHEDA CI, l'ID host e altri dati, verranno visualizzate entro 2\~3 minuti. Se viene visualizzato un messaggio di errore, contattare il service provider.
• Quando la configurazione delle informazioni relative al canale è stata completata, viene visualizzato il messaggio 'Completato aggiornamento', a indicare che l'elenco dei canali è stato aggiornato.
  È necessario richiedere una ‘SCHEDA CI’ al service provider locale. Estrarre con delicatezza la scheda ‘SCHEDA CI’ tirandola con le dita; fare attenzione a non far cadere la ‘SCHEDA CI’ poiché potrebbe subire danni.
  Inserire la scheda ‘SCHEDA CI’ nella direzione indicata sulla scheda stessa.
  La posizione del blocco COMMON INTERFACE può variare a seconda del modello.
  La ‘SCHEDA CI’ non è supportata in alcune nazioni e regioni; controllare con il rivenditore autorizzato di zona.

Il telecomando è utilizzabile fino a una distanza di 7 metri dal televisore.
Una illuminazione troppo intensa può avere conseguenze sulle prestazioni del telecomando.
La forma e il colore del prodotto possono variare in base al modello.

① POWER: Premere per accendere e spegnere il televisore.
② TASTI NUMERICI: Premere per cambiare canale.
③ FAV.CH: Utilizzato per visualizzare gli elenchi dei canali preferiti.
4 - ▲ +: Premere per aumentare o diminuire il volume.
5 SOURCE: Premere per visualizzare e selezionare le sorgenti video disponibili.
6 INFO : Premere per visualizzare le informazioni sullo schermo TV.
7 TOOLS: Per selezionare rapidamente le funzioni più frequentemente utilizzate.
⑧ CH LIST: Per visualizzare l'elenco dei canali sullo schermo.
⑨ TASTI COLORATI: Usare questi tasti nel menu Elenco canali, Media Play ecc...
11 DUAL : Per la selezione degli effetti audio
12 Usare questi tasti nelle modalità Media Play e Anynet+. (●): Questo telecomando può essere usato per controllare la registrazione sui registratori Samsung dotati di funzione Anynet+)
13 TV: Seleziona direttamente la modalità TV.
14 PRE-CH : Consente di tornare al canale precedentemente visualizzato.
15 MUTE : Premere per escludere temporaneamente l'audio.
16 ∨ P ∧ : Premere per cambiare canale.
17 MENU: Visualizza il menu a video principale.

18 GUIDE: Visualizzazione della Guida elettronica dei programmi (EPG)
19 RETURN: Ritorna al menu precedente.
20 SU ▲ / GIU' ▼ / SINISTRA ◀ / DESTRA ▶ / ENTER ☐ : Utile per selezionare i menu OSD e modificarne i valori impostati.
21 EXIT: Premere per uscire dal menu.
22 P.SIZE: Per la selezione della dimensione dell'immagine
23 MEDIA.P: Permette di riprodurre brani musicali e immagini.
24 SUBT. : Visualizzazione sottotitoli digitali
25 AD: Selezione Descrizione audio.

Funzioni Teletext

5 : Selezione della modalità Teletext (LIST / FLOF)
6 ☑?: Visualizzazione Teletext
7 : Selezione formato Teletext
8: Negozio Teletext
⑨ Selezione argomento Fastext
10 📄/∅: Seleziona alternativamente le modalità Teletext, Double o Mix.
13 : Uscita dalla schermata Teletext
14: Pagina secondaria Teletext
16 ☐: Pagina Teletext successiva 1☐: Pagina Teletext precedente
17 : Indice Teletext
19 : Mantieni Teletext
21 ☒x : Annulla Teletext

POWER TV 1 2 3 4 5 6 7 8 9 FAV.CH 0 PRE-CH MUTE SOURCE P INFO MENU GUIDE TOOLS RETURN CH LIST TTX/MIX MEDIA.P P.SIZE I-II DUAL AD SUBT. SAMSUNG

1. Sollevare il coperchio sul retro del telecomando come mostrato in figura.
2. Installare le due batterie AAA.

Fare corrispondere i poli ‘+’ e ‘-’ delle batterie con lo schema riportato all’interno del vano.

1. Riposizionare il coperchio.

Se si prevede di non utilizzare il telecomando per un periodo di tempo prolungato, rimuovere le batterie e riporle in un luogo asciutto e fresco. (Presupponendo un uso tipico del televisore, le batterie dovrebbero durare circa un anno.)

Se il telecomando non funziona, effettuare il seguente controllo:

• Il televisore è acceso?
• I poli - e + delle batterie sono invertiti?
  • Le batterie sono esaurite?
• Si è verificata una interruzione di corrente o il cavo di alimentazione è scollegato?
• È presente una luce a fluorescenza speciale o un neon nelle vicinanze?

Visualizzazione dei menu

Prima di utilizzare il televisore, seguire questi passaggi per imparare a navigare tra i menu, selezionando e regolando le diverse funzioni.

MENU Visualizza il menu a video principale. Tasti ENTER / FRECCIA Sposta il cursore e seleziona una voce. Attiva la voce attualmente selezionata. Conferma l'impostazione. INFO MENU GUIDE TOOLS RETURN CH LIST EXIT Tasto RETURN Ritorna al menu precedente. EXIT Esce dal menu a video.

☐ Uso dei menu OSD (On Screen Display)

La procedura d'accesso può essere diversa a seconda del menu selezionato.

1. Premere il tasto MENU.

2. Il menu principale viene visualizzato a schermo. Sul lato sinistro del menu compaiono alcune icone: immagine, Suono, Canale, Impost, Ingressi, Applicazione, Supporto.

3. Premere il tasto ▲ o ▼ per selezionare una delle icone.

4. Quindi premere ENTER ← per accedere ai sotto menu dell'icona.

5. Premere ▲ o ▼ per selezionare uno dei sotto menu dell'icona.

6. Premere ◀ o ▶ per diminuire o aumentare il valore di un elemento. L'OSD di regolazione può differire in base al menu selezionato.

7. Premere ENTER ← per completare la configurazione. Per uscire, premere EXIT.

INFO MENU GUIDE TOOLS TINTA (V/R) : V50/R50 Modalità : Standard Retroillumin : 7 Contrasto : 95 Luminosità : 45 Nitidezza : 50 Colore : 50 Tinta (V/R) : V50/R50 Impostazioni avanzate Modalità : Standard Retroillumin : 7 Contrasto : 95 Luminosità : 45 Nitidezza : 50 Colore : 50 Tinta (V/R) : V50/R50 Sposta Regola Conf. Ritorno Icona Guida

E' possibile attivare la modalità standby del televisore per ridurre il consumo di corrente. La modalità standby è particolarmente utile quando si desidera disattivare temporaneamente il televisore (ad esempio durante i pasti).

1. Premere POWER ⊙ sul telecomando.

Lo schermo si spegne e sull'apparecchio compare la spia di standby.
2. Per riattivare il televisore, premere nuovamente il tasto POWER ⏻.
Non lasciare il televisore in modalità standby per lunghi periodi di tempo (partendo per le vacanze ad esempio). E'consigliabile scollegare il cavo di alimentazione e il cavo dell'antenna dalle prese a muro.

Funzioni Plug & Play

Se il televisore viene acceso per la prima volta, alcune impostazioni di base vengono visualizzate automaticamente e in sequenza.

1. Premere POWER sul telecomando.

E' inoltre possibile usare il tasto POWER ⊙ sul televisore.
Viene visualizzato il messaggio Select the OSD Language..

1. Premere ENTER ☑. Selezionare la lingua desiderata premendo ▲ o ▼. Premere ENTER ☑ per confermare la scelta.

2. Premere ◀ o ▶ per selezionare Demo Negozio o Uso dom., quindi premere ENTER ↙.

Si consiglia di impostare la modalità TV su Uso dom. per ottenere la migliore qualità dell'immagine in un ambiente domestico.
Demo Negozio è intesa solo per un uso commerciale del prodotto.
Se l'unità è stata accidentalmente impostata sulla modalità Demo Negozio e si desidera tornare alla modalità Uso dom. (Standard): Premere il tasto Volume del televisore. Quando il menu OSD Volume viene visualizzato, tenere premuto il tasto MENU del televisore per 5 secondi.

1. Premere ENTER ☐. Selezionare la nazione desiderata premendo il pulsante ▲ o ▼. Premere ENTER ☐ per confermare la scelta.
2. Premere ▲ o ▼ per selezionare Antenna o Cavo, quindi premere ENTER ↙.

Antenna: Segnale antenna via etere.
Cavo: Segnale antenna via cavo.

1. Premere il pulsante ▲ o ▼ per selezionare i canali da memorizzare. Premere ENTER ← per selezionare Avvio.

Quando si imposta la sorgente antenna su Cavo, viene visualizzata una procedura che consente di impostare un valore per la ricerca dei canali digitali. Per ulteriori informazioni, vedere Canale → Memorizzazione auto.
Digitale e Analogico: Canali digitali e analogici.

Digitale: Canale digitale.

Analogico: Canale analogico.

La ricerca dei canali inizia e termina in modo automatico.
Premere ENTER ← in qualsiasi momento per interrompere il processo di memorizzazione.
Una volta memorizzati tutti i canali disponibili, viene visualizzato il messaggio Imposta la modalità Orologio..

1. Premere ENTER □. Premere ▲ o ▼ per selezionare Automatico, quindi premere ENTER □.

Selezionando Manuale, viene visualizzato il messaggio Imposta la data e l'ora correnti..
Ricevendo un segale digitale, l'orario verrà impostato automaticamente. In caso contrario, selezionare Manuale per impostare l'orologio.

1. Viene visualizzata la descrizione per il metodo di connessione che fornisce la migliore qualità dello schermo HD. Leggere la descrizione e premere il tasto ENTER.
2. Viene visualizzato il messaggio Buon divertimento.. Al termine, premere ENTER

Per reimpostare questa funzione...

1. Premere il tasto MENU per visualizzare il menu. Premere ▲ o ▼ per selezionare Impost, quindi premere ENTER ↙.
2. Premere nuovamente ENTER ← per selezionare Plug & Play.
3. Digitare il PIN a quattro cifre. Il PIN predefinito di un nuovo apparecchio TV è '0-0-0-0'.

Per cambiare il codice PIN, utilizzare la funzione Cambia PIN.
La funzione Plug & Play è disponibile solo in modalità TV.

POWER TV 1 2 3

Plug & Play Select the OSD Language. Menu Language : English Enter

Plug & Play Lingua menu : Inglese Ora Trasmissione Sicurezza Generale

Visualizzazione del display

Il display identifica il canale corrente e lo stato di determinate impostazioni audio e video.

Premere il tasto INFO per visualizzare le informazioni.

Premere INFO sul telecomando. Il televisore visualizzerà il canale, il tipo di audio e lo stato di determinate impostazioni immagine e audio.

• ▲, ▼: E' possibile visualizzare altre informazioni relative al canale. Se si desidera spostarsi sul canale selezionato, premere ENTER ↙.
• ◀, ▶: E' possibile visualizzare le informazioni del programma desiderato sul canale corrente.

Premere nuovamente INFO o attendere 10 secondi finché il display scomparirà automaticamente.

CANALE

Menu Canale

Nazione

Canale analogico

Funzione per la modifica del paese per i canali analogici.

Canale digitale

Funzione per la modifica del paese per i canali digitali.

Comparirà la richiesta del PIN. Digitare il PIN a quattro cifre.

Nazione Memorizzazione auto Memorizzazione manuale Opzione ricerca via cavo Guida Ora & Seguente Guida Completa Guida Predefinita : Guida

□ Memorizzazione auto

È possibile effettuare la scansione delle gamme di frequenza disponibili (in base alla nazione).

I numeri di programma assegnati automaticamente potrebbero non corrispondere ai numeri di programma effettivi o desiderati.

Se un canale è stato bloccato mediante la funzione Blocco canali, comparirà la schermata di inserimento del PIN.

Antenna / Cavo

Sorgente antenna per la memorizzazione

• Digitale e Analogico: Canali digitali e analogici.
  • Digitale: Canale digitale.
  • Analogico: Canale analogico.

Quando si seleziona Cable → Digital & Analogue o Cable → Digital:

Inserire un valore per ricercare i canali via cavo.

• Mod ricerca → Completa / Rete / Rapida

Rapida

• Network ID: Visualizza il codice di identificazione del network.
• Frequenza: Visualizza la frequenza del canale. (Varia in base alla nazione)
• Modulazione: Visualizza i valori di modulazione disponibili.
• Symbol Rate: Visualizza i valori di symbol rate disponibili.

☑ Scorrere tutti i canali per le stazioni emittenti attive e memorizzarle nella memoria del televisore.

Per interrompere la funzione Memorizzazione auto, premere ENTER.

Verrà visualizzato il messaggio Interrompere Memorizzazione auto?

Selezionare Yes premendo ◀ o ▶ quindi premere ENTER ↙.

□ Memorizzazione manuale

Ricerca un canale manualmente e lo memorizza nella memoria TV.
Se un canale è stato bloccato mediante la funzione Blocco canali, comparirà la schermata di inserimento del PIN.

Canale digitale

Memorizzazione manuale dei canali digitali.

Canale digitale è disponibile solo in modalità DTV.

• Canale: Impostare il numero del canale mediante i tasti ▲, ▼ o i tasti numerici (0\~9).
• Frequenza: Impostare la frequenza utilizzando i tasti numerici.
• Larg. di banda: Impostare la larghezza di banda mediante i tasti ▲, ▼ o i tasti numerici (0\~9).
  Al termine, i canali vengono aggiornati nell'elenco dei canali.

Canale analogico

Memorizzazione manuale dei canali analogici.

• Programma (Numero di programma da assegnare a un canale): Impostare il numero del programma mediante i tasti ▲, ▼ o i tasti numerici (0\~9).
• Sistema colore → Auto / PAL / SECAM / NTSC4.43: Impostare il sistema colore utilizzando i tasti ▲ o ▼.
• Sistema audio → BG / DK / I / L: Impostare il sistema audio utilizzando i tasti ▲ o ▼.
• Canale (quando si conosce il numero del canale da memorizzare): Premere ▲ o ▼ per selezionare C (Antenna) o S (Cavo). Premere il tasto ▶, quindi premere ▲, ▼ o un tasto numerico (0\~9) per selezionare il numero desiderato.

E' anche possibile selezionare direttamente il numero del canale premendo i tasti numerici (0\~9).
Se l'audio è anomalo o assente, riselezionare lo standard audio richiesto.

• Ricerca (quando non si conosce il numero del canale): Premere il tasto ▲ o ▼ per avviare la ricerca. Il sintonizzatore effettua la scansione della gamma di frequenza fino a quando appare il primo canale o il canale selezionato.
• Memorizza (quando si memorizza il canale e il numero di programma corrispondente): Impostare su OK premendo ENTER.

Mod. Canale

• P (modalità Programma): Una volta completata la sintonizzazione, alle emittenti della propria area viene assegnato un numero compreso tra P00 e P99. In questa modalità, è possibile selezionare un canale digitando il numero corrispondente.
• C (modalità Antenna): È possibile selezionare un canale immettendo in questa modalità il numero assegnato a ciascuna emittente.
• S (modalità Cavo): E' possibile selezionare un canale immettendo in questa modalità il numero assegnato a ciascun canale via cavo.

☐ Opzione ricerca via cavo (in base alla nazione)

Imposta ulteriori opzioni di ricerca quali frequenza e symbol rate per ricerche network via cavo.

• Frequenza inizio (frequenza iniziale): Imposta la frequenza di avvio (Può essere diversa a seconda del paese)
• Frequenza arresto (frequenza finale): Imposta la frequenza di arresto (Può essere diversa a seconda del paese)
• Modulazione: Visualizza i valori di modulazione disponibili.
• Symbol Rate: Visualizza i valori di symbol rate disponibili.

□ Guida Ora & Seguente / Guida Completa

Le informazioni EPG (Electronic Programme Guide) sono fornite dall'emittente. Le voci relative ai programmi potrebbero risultare vuote o non aggiornate, a seconda delle informazioni trasmesse dall'emittente su un determinato canale. La schermata viene aggiornata automaticamente non appena sono disponibili nuove informazioni.

Per le procedure dettagliate sull'uso di Guida Completa e Guida Ora & Seguente, vedere le descrizioni a pagina 11.
È anche possibile visualizzare il menu della guida semplicemente premendo il tasto GUIDE. (Per configurare la Guida Predefinita, vedere le relative descrizioni.)

Guida Ora & Seguente

Per i sei canali indicati nella colonna a sinistra, mostra le informazioni sul programma corrente e sul programma successivo.

Guida Completa

Visualizza la informazioni sui programmi ordinate in segmenti di un'ora. Sono comprese due ore di programmi che è possibile scorrere in avanti o indietro.

☐ Guida Predefinita → Guida Ora & Seguente / Guida Completa

E' possibile scegliere se visualizzare la Guida Ora & Seguente o la Guida Completa premendo il tasto GUIDE del telecomando.

□ Elenco canali

Per le istruzioni dettagliate sull'uso di Elenco canali, vedere la sezione 'Gestione dei canali'.

È possibile selezionare queste opzioni semplicemente premendo il tasto CH LIST sul telecomando.

Mod. Canale

Premendo il tasto P √/∧, i canali verranno attivati secondo l'elenco canali selezionato.

Canali aggiunti

I canali verranno attivati secondo l'elenco canali memorizzato.

Preferiti

I canali verranno attivati secondo l'elenco canali preferiti.

Sintonia fine

Se la ricezione è chiara, non è necessario sintonizzare il canale poiché questa operazione viene effettuata automaticamente durante le operazioni di ricerca e memorizzazione. Se tuttavia il segnale risulta debole o distorto, può essere necessario sintonizzare il canale manualmente.

I canali sintonizzati e memorizzati sono evidenziati da un asterisco “*” alla destra del numero del canale nel relativo riquadro.
Per reimpostare la sintonia, selezionare Reset premendo il pulsante ▲ o ▼, quindi premere ENTER ↙.
E' possibile sintonizzare solo i canali TV analogici.

Uso della Guida Ora & Seguente / Guida Completa

Per...	Eseguire...
Guardare un programma nell'elenco EPG	Selezionare il programma premendo il tasto ▲, ▼, ◀, ▶.
Uscire dalla guida	Premere il tasto blu.
Se si seleziona il programma successivo, appare l'icona dell'orologio che indica la visione programmata. Premendo nuovamente il tasto ENTER ☑, premere ◀, ▶ per selezionare Annulla Program; la programmazione verrà annullata e il simbolo a forma di orologio sparirà.
Visualizzare le informazioni su un programma	Selezionare il programma desiderato premendo il tasto ▲, ▼, ◀, ▶.Premere il tasto INFO quando il programma desiderato è evidenziato.Il titolo del programma appare in alto al centro dello schermo.
Cliccare sul tasto INFO per ottenere maggiori informazioni. Le informazioni dettagliate includono numero del canale, durata, barra di stato, livello d'età impostato per il programma, informazioni sulla qualità video (HD/SD), modalità audio, sottotitoli o teletext, lingua dei sottotitoli o del teletext e una breve descrizione del programma evidenziato. ‘...’ appare quando la descrizione è molto lunga.
Alterna tra la Guida Ora & Seguente e la Guida Completa	Premere ripetutamente il tasto rosso.
In modalità Guida ComplScorrere velocemente indietro (24 ore).Scorrere velocemente avanti (24 ore).	Premere ripetutamente il tasto verde.Premere ripetutamente il tasto giallo.

Usando questo menu è possibile aggiungere, eliminare o impostare i canali preferiti e utilizzare la guida dei programmi per le trasmissioni digitali.

Tutti i Canali

Mostra tutti i canali attualmente disponibili.

Canali aggiunti

Mostra tutti i canali aggiunti.

Preferiti

Mostra tutti i canali preferiti.

Per selezionare i canali preferiti impostati, premere FAV.CH sul telecomando.

824 UKTV Gold 825 UKTV style Canali aggiunti A 1 C -- 2 C -- 3 C -- 4 C -- 5 C -- 6 C -- 7 C -- 8 C -- Tutto Tipo canale Zoom Sezione Strumenti

Programmato

Mostra tutti i canali prenotati.

Selezionare un canale nella schermata Tutti i Canali, Canali aggiunti o Preferiti premendo i tasti ▲ / ▼, quindi premere ENTER. Ora è possibile guardare il canale selezionato.
Uso dei tasti colorati nell'elenco dei canali

• Rosso (Tipo canale): Alterna tra TV, Radio, Dati / Altro e Tutto.
• Verde (Zoom): Ingrandisce o riduce il numero di un canale.
• Giallo (Selezione): Seleziona più elenchi di canali. E' possibile utilizzare contemporaneamente le funzioni Aggiungi / Elimina o Aggiungi a Preferiti/ Elimina da Preferiti per più canali alla volta. Selezionare i canali desiderati e premere il tasto giallo per impostare tutti i canali selezionati contemporaneamente. Il simbolo √ compare a sinistra dei canali selezionati.
• TOOLS (Strumenti): Visualizza i menu Elimina (o Aggiungi), Aggiungi a Preferiti (o Elimina da Preferiti), Blocca (o Sblocco), Timer visione, Modifica nome canale, Modifica numero canale, Ordina, Seleziona tutti (o Deseleziona tutti), Memorizzazione auto. (Il menu Options può essere diverso in base alla situazione).

Icone sullo stato del canale

• A : Canale analogico.
- ✓ : Canale selezionato mediante il tasto giallo.
• ♥ : Canale impostato come preferito.
• 📋 : Programma attualmente trasmesso.
• : Canale bloccato.
- : Programma prenotato

Menu Elenco canali Opzione (in Tutti i Canali / Canali aggiunti / Preferiti)

Premere il tasto TOOLS per usare il menu Option.
Gli elementi del menu Option possono differire in base allo stato del canale.

Agg. / Canc.

E' possibile eliminare o aggiungere un canale per visualizzare i canali desiderati.

Tutti i canali eliminati saranno visibili nel menu Tutti i Canali.
Se il canale in elenco è evidenziato in grigio, significa che il canale è stato eliminato.
Il menu Aggiungi viene visualizzato solo per i canali eliminati.
E' anche possibile eliminare un canale nel menu Canali aggiunti o Preferiti allo stesso modo.

Aggiungi a Preferiti / Elimina da Preferiti

I canali che si guardano più di frequente possono essere impostati come preferiti.

Premere il tasto TOOLS per visualizzare il menu Strumenti. E' inoltre possibile impostare aggiunte (o cancellazioni) tra i canali Preferiti selezionando Strumenti → Aggiungi a Preferiti (o Elimina da Preferiti).
Il simbolo ‘♥’ verrà evidenziato e il canale verrà impostato come preferito.
Tutti i canali preferiti saranno visibili nel menu Preferiti.

Timer visione

Se si è effettuata la prenotazione di un canale, all'ora stabilita verrà visualizzato il canale prenotato anche durante la visione di un altro canale contenuto nell'Elenco canali. Per prenotare un programma, impostare prima l'orario corrente.

E' possibile prenotare solo i canali memorizzati.
È possibile impostare il canale, il giorno, il mese, l'anno, l'ora e i minuti premendo direttamente i tasti numerici del telecomando.
Durante le prenotazione di un programma comparirà il menu Programmato.
Digital Programme Guide e Visualizzazione prenotazione

Selezionando un canale digitale e premendo il tasto ▶, comparirà la Programme Guide del canale. Per prenotare un programma seguire le procedure descritte sopra.

Tutti Canali 824 UKTV Gold 825 UKTV style All A 1 C -- Elimina Aggiungi a Preferiti Timer visione Modifica nome canale Ordina Blocco Tutto Tipo canale Zoom Sezione Strumenti

■ Modifica nome canale (solo canali analogici)

Ai canali è possibile attribuire un nome in modo da visualizzarlo durante la visione.

I nomi dei canali digitali trasmessi vengono automaticamente assegnati e non possono essere modificati.

■ Modifica numero canale (solo canali digitali)

È anche possibile impostare il numero di canale premendo i tasti numerici sul telecomando.

Ordina (solo canali analogici)

Questa operazione consente di modificare i numeri di programma dei canali memorizzati. Questa operazione può essere necessaria dopo la memorizzazione automatica dei canali.

Blocco / Sblocco

E' possibile bloccare un canale in modo che non possa essere selezionato e visualizzato.

Questa funzione è disponibile solo quando la funzione Blocco canali è impostata su Acceso.
Comparirà la richiesta del PIN. Digitare il PIN a quattro cifre.
Il PIN predefinito di un nuovo apparecchio TV è '0-0-0-0'. E' possibile modificare il PIN selezionando Cambia PIN nel menu.
Verrà visualizzato il simbolo ‘💡’ e il canale verrà bloccato.

- Seleziona tutto / Deselez tutto

• Seleziona tutto: Seleziona tutti i canali presenti nell'elenco dei canali.
• Deselez tutto: E' possibile selezionare e deselezionare tutti i canali selezionati.
  E' possibile selezionare Deselez tutto solo quando è stato selezionato almeno un canale.

Memorizzazione auto

Per la descrizione dettagliata delle procedure per l'impostazione delle opzioni, vedere le istruzioni 'Menu Canale'.
Se un canale è stato bloccato mediante la funzione Blocco canali, comparirà la schermata di inserimento del PIN.

Menu Elenco canali Opzione (in Programmato)

E' possibile visualizzare, modificare o annullare una prenotazione.

Premere il tasto TOOLS per usare il menu Option.

Modifica info

Selezionare questa funzione per modificare una prenotazione.

Annulla Program

Selezionare questa funzione per annullare una prenotazione.

Informazioni

Selezionare questa funzione per visualizzare una prenotazione.

(E' inoltre possibile modificare le informazioni relative alla prenotazione.)

Seleziona tutto

Selezionare tutti i programmi prenotati.

1 / 1 / 2009 Modifica info Annula Program Informazioni Seleziona tutto Tutto Zoom Selezione Strumenti Informazioni

Configurazione del menu Picture

Modalità

È possibile selezionare il tipo di immagine che più corrisponde alle proprie esigenze.

Premere il tasto TOOLS per visualizzare il menu Strumenti. E' inoltre possibile impostare la modalità dell'immagine selezionando Strumenti → Modalità immagine.

Dinamica

Imposta l'immagine da visualizzare in alta definizione in un ambiente luminoso.

Standard

Imposta l'immagine per una visualizzazione ottimale in condizioni di luce normali.

Naturale

Seleziona l'immagine per una visione ottimale, confortevole per la vista.

Questa funzione non è disponibile in modalità PC.

Film

Imposta l'immagine per una visualizzazione confortevole in un ambiente buio.

Retroillumin / Contrasto / Luminosità / Nitidezza / Colore / Tinta (V/R)

Il televisore ha diverse opzioni che consentono di controllare la qualità dell'immagine.

• Retroillumin: Regola la luminosità della retroilluminazione dell’LCD.
• Contrasto: Regola il livello di contrasto dell'immagine.
• Luminosità: Regola il livello di luminosità dell'immagine.
• Nitidezza: Regola la definizione dei bordi dell'immagine.
• Colore: Regola la saturazione dei colori dell'immagine.
  • Tinta (V/R): Regola la tonalità delle tinte dell'immagine.

Nelle modalità analogiche TV, Est., AV del sistema PAL, non è possibile utilizzare la funzione Tinta (V/R).
☑ Apportando le modifiche ai valori Retroillumin, Contrasto, Luminosità, Nitidezza, Colore o Tinta (V/R), il menu OSD verrà regolato di conseguenza.
In modalità PC, è possibile modificare solo i parametri Retroillumin, Contrasto e Luminosità.
Le impostazioni possono essere regolate e memorizzate per ogni dispositivo esterno connesso a un ingresso TV.
E' possibile ridurre significativamente il consumo di energia, e i costi ad esso associati, diminuendo la luminosità dello schermo.

Impostazioni avanzate

I nuovi TV Samsung permettono di impostare ancora più precisamente la visualizzazione delle immagini rispetto ai modelli precedenti.

Impostazioni avanzate è disponibile in modalità Standard o Film.
In modalità PC, è possibile modificare solo i parametri Gamma e Bilan bianco tra le opzioni della voce Impostazioni avanzate.

Tonalità nero → Spenta / Scuro / Più scura / Extra scura

Consente di selezionare il livello di nero dello schermo per regolare la profondità dell'immagine.

Contrasto Dinamico → Sposta / Basso / Medio / Alta

Consente di regolare in modo ottimale il livello di contrasto dello schermo.

Gamma

Consente di regolare l'intensità dei colori primari (rosso, verde, blu).

Modalità : Standard Retroillumin : 7 Contrasto : 95 Luminosità : 45 Nitidezza : 50 Colore : 50 Tinta (V/R) : V50/R50

Retroillumin 7 ◆ Sposta ◀ Regola □ Conf. ▶ Ritorno

Impostazioni avanzate Tonalità nero : Spenta Contrasto Dinamico : Medio Gamma : 0 Spazio colore : Nativa Bilan bianco Incarnato : 0 Migliora imm bordi : Acceso ◆ Sposta □ Conf. ▶ Ritorno

Spazio colore

Spazio colore è la matrice di colori composta dai colori rosso, verde e blu. Per scoprire lo straordinario mondo dei colori naturali basta selezionare lo spazio colore preferito.

• Automatico: Auto Spazio colore regola automaticamente la tonalità più naturale dei colori basata sulle sorgenti del programma.
• Nativa: Native Spazio colore offre tonalità di colore ricche e profonde.

Bilan bianco

Consente di regolare la temperatura del colore per ottenere immagini più naturali.

• R-Offset: Regola l'intensità del colore rosso.
• G-Offset: Regola l'intensità del colore verde.
• B-Offset: Regola l'intensità del colore blu.
• R-Gain: Regola la luminosità del colore rosso.
• G-Gain: Regola la luminosità del colore verde.
• B-Gain: Regola la lumin.osità del colore blu.
- Reset: Consente di ripristinare i valori predefiniti di bilanciamento del bianco.

Incarnato

E' possibile enfatizzare il tono 'incarnato' dell'immagine.

Una volta modificato il valore, lo schermo viene automaticamente regolato di conseguenza.

Migliora imm bordi → Spenta / Acceso

E' possibile enfatizzare i contorni degli oggetti dell'immagine.

xvYCC → Spenta / Acceso

Impostando la modalità xvYCC su on, si noterà un miglioramento nei dettagli e nel colore durante la visione di un film da un dispositivo esterno (per es. un lettore DVD) collegato alla porta HDMI o Component IN.

xvYCC è disponibile quando la modalità dell'immagine è impostata a Film, e l'ingresso esterno è impostato su HDMI o Comp..
Questa funzione potrebbe non essere supportata dal dispositivo esterno in uso.

□ Opzioni immagine

In modalità PC, è possibile modificare solo i parametri Toni colore e Formato tra le opzioni della voce Opzioni immagine.

■ Toni colore → Freddo / Normale / Caldo1 / Caldo2 / Caldo3

Caldo1, Caldo2 o Caldo3 vengono attivate solo quando la modalità Immagine è Film.
Le impostazioni possono essere regolate e memorizzate per ogni dispositivo esterno connesso a un ingresso TV.

Opzioni immagine Toni colore : Normale Formato : Automatico Mod schermo : 16:9 Digital NR : Automatico Livello di nero HDMI : Normale Modalità Film : Spenta Modalità Solo blu : Spenta ◆ Sposta ▼ Conf. ▶ Ritorno

Formato

Occasionalmente è possibile variare la dimensione dell'immagine sullo schermo. Il televisore

ha diverse possibilità di dimensione, ognuna adatta a dare i migliori risultati con specifici tipi di ingressi video. Il ricevitore via cavo/satellitare potrebbe anch'esso avere la propria serie di dimensioni preimpostate. In generale, tuttavia, si consiglia la visione il più possibile nel formato 16:9.

E' possibile selezionare queste opzioni semplicemente premendo il tasto P.SIZE sul telecomando.
- Automatico: Regola automaticamente la dimensione dell'immagine su un formato 16:9.
- 16:9: Regola la dimensione dell'immagine su 16:9, un valore appropriato per visualizzare DVD o trasmissioni panoramiche.
- Wide Zoom: Aumenta le dimensioni dell'immagine a oltre 4:3.
- Zoom: Ingrandisce il formato 16:9 (in senso verticale) per adattarlo alle dimensioni dello schermo.
- 4:3: Questa è l'impostazione predefinita per un filmato video o una trasmissione normale.
- Adatta a schermo: Utilizzare questa funzione per visualizzare l'immagine completa con segnali HDMI (720p/1080i/1080p) o Comp. (1080i/1080p).
A seconda del tipo di sorgente di ingresso, le opzioni relative alla dimensione dell'immagine possono variare.
Le voci disponibili variano in base alla modalità selezionata.
In modalità PC, è possibile regolare solo i formati 16:9 e 4:3.
Le impostazioni possono essere regolate e memorizzate per ogni dispositivo esterno connesso a un ingresso TV.
Se si visualizza una immagine fissa per oltre due ore, sullo schermo potrebbe apparire una immagine residua temporanea.
Wide Zoom: Premere il tasto ▶ per selezionare Posizione, quindi premere ENTER 📄. Per spostare la schermata in alto o in basso, utilizzare il tasto ▲ o ▼. Quindi premere il tasto ENTER 📄.
Zoom: Premere il tasto ▶ per selezionare Posizione, quindi premere ENTER. Per spostare l'immagine in alto o in basso, utilizzare il tasto ▲ o ▼. Quindi premere il tasto ENTER. Premere il tasto ▶ per selezionare Formato, quindi premere ENTER. Premere il tasto ▲ o ▼ per aumentare o ridurre la dimensione dell'immagine in direzione verticale. Quindi premere il tasto ENTER.
Dopo aver selezionato l'opzione Adatta a schermo in HDMI (1080i / 1080p) o Comp. (1080i / 1080p): Selezionare Posizione premendo il tasto ◀ o ▶. Utilizzare il tasto ▲, ▼, ◀ o ▶ per spostare l'immagine.

- Reset: Premere il tasto ◀ o ▶ per selezionare Reset, quindi premere ENTER ↙. E' possibile azzerare le impostazioni.

Usando la funzione Adatta a schermo con un ingresso HDMI 720p, 1 riga verrà tagliata all'inizio, alla fine, a sinistra e a destra come nella funzione Overscan.

Mod schermo → 16:9 / Wide Zoom / Zoom / 4:3

Quando si imposta la dimensione dell'immagine su Automatico su un televisore con formato wide 16:9, è possibile determinare o meno le dimensioni dell'immagine da visualizzare nel formato 4:3 WSS (Wide Screen Service). Ogni nazione europea richiede un formato dell'immagine diverso e questa funzione deve essere quindi selezionata dall'utente.

• 16:9: Imposta l'immagine sul formato wide 16:9.
- Wide Zoom: Aumenta le dimensioni dell'immagine a oltre 4:3.
- Zoom: Ingrandisce verticalmente la dimensione dell'immagine sullo schermo.
• 4:3: Imposta l'immagine sul formato 4:3.
Questa funzione è disponibile in modalità Automatico.
Questa funzione non è disponibile in modalità PC, Comp. o HDMI.

Digital NR → Spenta / Basso / Medio / Alta / Automatico

Se il segnale ricevuto dal televisore è debole, è possibile attivare la funzione Digital Noise Reduction per ridurre i disturbi statici e l'effetto 'ghosting' sullo schermo.

Se il segnale è debole, selezionare una delle altre opzioni disponibili fino a ottenere la migliore qualità visiva.

Livello di nero HDMI → Normale / Basso

Consente di selezionare il livello di nero dello schermo per regolare la profondità dell'immagine.

Questa funzione è attiva solo quando un dispositivo esterno viene collegato al televisore mediante una porta HDMI (segnali RGB).

Modalità Film → Spenta / Auto1 / Auto2

Il televisore può essere impostato automaticamente nel senso desiderato, per elaborare i segnali dei film provenienti da tutte le sorgenti e per regolare l'immagine in modo da ottenere una visualizzazione ottimale.

Modalità Film è supportata in modalità TV, AV, COMPONENT (480i / 1080i) e HDMI (480i / 1080i).

• Spenta: Disattiva la funzione Modalità Film.
• Auto1: Regola automaticamente l'immagine alla migliore qualità possibile per la visione di un film.
• Auto2: Ottimizza automaticamente il testo visualizzato sullo schermo (esclusi i sottotitoli) durante la visione di un film.

Modalità Solo blu → Spenta / Acceso

Questa funzione è solo per gli utenti esperti in grado di regolare le misurazioni del dispositivo AV. Questa funzione visualizza solo il segnale blu rimuovendo i segnali rosso e verde dal video, in modo da offrire un effetto Blue Filter utile per regolare le opzioni Colour e Tint delle apparecchiature video quali lettori DVD, impianti Home Theater, ecc. Questa funzione consente di regolare a livello di segnale le opzioni Colour e Tint di qualsiasi dispositivo video che utilizzi modelli di tipo Color Bar Pattern per i colori Rosso/Verde/Blu/Ciano/Magenta/Giallo, senza l'uso di un ulteriore Blue Filter.

Modalità Solo blu è disponibile solo quando la modalità immagine è impostata su Film o Standard.

☐ Reset immagine → Azzera modalità immagine / Annul

Ripristina tutte le impostazione dell'immagine ai valori predefiniti.

Azzera modalità immagine: I valori dell'immagine corrente tornano alle impostazioni predefinite.

Impostazione del software del PC (basato su Windows XP)

Di seguito vengono illustrate le impostazioni di visualizzazione di Windows per un PC tipico. Le schermate visualizzate sul PC possono differire in base alla versione di Windows e alla scheda video installate. Nel caso le schermate risultassero differenti, le stesse informazioni di base per la configurazione sono applicabili in quasi tutti i casi. (In caso contrario, contattare la casa costruttrice del computer oppure un rivenditore Samsung.)

1. Fare clic sul 'Pannello di controllo' nel menu Start di Windows.
2. Quando appare la finestra del pannello di controllo, fare clic su 'Aspetto e temi'. Verrà visualizzata una finestra di dialogo.

3. Quando appare la finestra del pannello di controllo, fare clic su 'Schermo'. Verrà visualizzata una finestra di dialogo.

4. Fare clic sulla scheda ‘Impostazioni’ nella finestra di dialogo.

5. Impostazione della dimensione corretta (risoluzione) - Ottimale: 1920 x 1080 pixel

6. Se la finestra di dialogo delle impostazioni contiene un'opzione relativa alla frequenza

verticale, il valore corretto è '60' o '60 Hz'. In caso contrario, fare clic su 'OK' e uscire dalla finestra di dialogo.

Modalità di visualizzazione

Se il segnale del sistema equivale alla modalità del segnale standard, lo schermo viene automaticamente regolato. Se il segnale del sistema non equivale alla modalità del segnale standard, regolare la modalità riferendosi alla guida dell'utente della scheda video; in caso contrario potrebbe non essere visualizzata alcuna immagine. Per le modalità video elencate alla pagina successiva, l'immagine a schermo è stata ottimizzata durante la produzione.

Ingresso D-Sub e HDMI/DVI

Modalità	Risoluzione	Frequenza orizzontale (kHz)	Frequenza verticale (Hz)	Frequenza di clock dei pixel (MHz)	Polarità sync (O/V)
IBM	640 x 350	31,469	70,086	25,175	+/-
	720 x 400	31,469	70,087	28,322	-/+
MAC	640 x 480	35,000	66,667	30,240	-/-
	832 x 624	49,726	74,551	57,284	-/-
	1152 x 870	68,681	75,062	100,000	-/-
VESA CVT	720 x 576	35,910	59,950	32,750	-/+
	1152 x 864	53,783	59,959	81,750	-/+
	1280 x 720	44,772	59,855	74,500	-/+
	1280 x 720	56,456	74,777	95,750	-/+
	1280 x 960	75,231	74,857	130,000	-/+
VESA DMT	640 x 480	31,469	59,940	25,175	-/-
	640 x 480	37,861	72,809	31,500	-/-
	640 x 480	37,500	75,000	31,500	-/-
	800 x 600	37,879	60,317	40,000	+/+
	800 x 600	48,077	72,188	50,000	+/+
	800 x 600	46,875	75,000	49,500	+/+
	1024 x 768	48,363	60,004	65,000	-/-
	1024 x 768	56,476	70,069	75,000	-/-
	1024 x 768	60,023	75,029	78,750	+/+
	1152 x 864	67,500	75,000	108,000	+/+
	1280 x 1024	63,981	60,020	108,000	+/+
	1280 x 1024	79,976	75,025	135,000	+/+
	1280 x 800	49,702	59,810	83,500	-/+
	1280 x 800	62,795	74,934	106,500	-/+
	1280 x 960	60,000	60,000	108,000	+/+
	1360 x 768	47,712	60,015	85,500	+/+
	1440 x 900	55,935	59,887	106,500	-/+
	1440 x 900	70,635	74,984	136,750	-/+
	1680 x 1050	65,290	59,954	146,250	-/+
VESA GTF	1280 x 720	52,500	70,000	89,040	-/+
	1280 x 1024	74,620	70,000	128,943	-/-
VESA DMT / DTV CEA	1920 x 1080p	67,500	60,000	148,500	+/+

Quando si effettua una connessione mediante cavo HDMI / DVI, è necessario utilizzare la porta HDMI IN 3(DVI).
La modalità interlacciata non è supportata.
Questo dispositivo potrebbe non funzionare correttamente se si seleziona un formato video non standard.
Le modalità Separate e Composite sono supportate. Il formato SOG non è supportato.
Se il cavo VGA è di scarsa qualità o troppo lungo, in alta risoluzione (1920x1080) le immagini possono risultare disturbate.

Preimpostazione: Premere il tasto SOURCE per selezionare la modalità PC.

□ Regolazione auto

Usare la funzione Auto Adjust per far sì che il televisore regoli automaticamente i segnali video che riceve.

La funzione sintonizza automaticamente le impostazioni e regola i valori della frequenza e le posizioni.

Premere il tasto TOOLS per visualizzare il menu Strumenti. E' anche possibile impostare la funzione Auto Adjustment selezionando Strumenti → Regolazione auto.

Questa funzione non è disponibile in modalità DVI-HDMI.

Luminosità : 45 Nitidezza : 50 Regolazione auto Schermo Impostazioni avanzate Opzioni immagine Reset immagine

Schermo

Grossa / Fine

Lo scopo della regolazione della qualità dell'immagine è quello di eliminare o ridurre eventuali disturbi di visualizzazione. Se non si riesce a eliminare il disturbo mediante sintonizzazione, regolare la frequenza nel modo migliore possibile (Grossa) ed eseguire nuovamente la sintonizzazione fine. Una volta ridotto il disturbo, regolare l'immagine in modo che sia perfettamente centrata sullo schermo.

Posizione PC

Regolare la posizione dello schermo del PC se non si adatta allo schermo del televisore.

Premere il tasto ▲ o ▼ per regolare la posizione verticale. Premere il tasto ◀ o ▶ per regolare la posizione orizzontale.

Schermo Grossa 50 Fine 0 Posizione PC Reset immagine Sposta Conf. Ritorno

Reset immagine

È possibile sostituire tutte le impostazioni dell'immagine ripristinando i valori di fabbrica.

Configurazione del menu audio

Modalità → Standard / Musica / Film / Voce cristallina / Personaliz

Premere il tasto TOOLS per visualizzare il menu Strumenti. E' inoltre possibile impostare la modalità audio selezionando Strumenti → Modalità audio.

• Standard: Seleziona la modalità audio normale.
• Musica: Enfatizza la musica rispetto alle voci.
• Film: Offre la migliore qualità audio per la visione di film.
  • Voce cristallina: Enfatizza i dialoghi rispetti altri altri suoni.
• Personaliz: Richiama le impostazioni audio personalizzate.

Modalità : Personaliz Equalizzatore SRS TruSurround HD : Spenta Lingua audio : ---- Formato audio : ---- Descrizione audio Volume auto : Spenta

Equalizzatore

Le impostazioni audio possono essere regolate in base alle proprie preferenze personali.

• Modalità: Seleziona la modalità audio tra quelle predefinite.
• Bilanciamento L/R: Controlla il bilanciamento degli altoparlanti sinistro e destro.
• 100Hz / 300Hz / 1KHz / 3KHz / 10KHz (Regolazione larghezza di banda): Per regolare il livello delle diverse frequenze di larghezza di banda.
• Reset: Ripristina le impostazione predefinite dell'equalizzatore.

☐ SRS TruSurround HD → Spenta / Acceso

SRS TruSurround HD è una tecnologia SRS brevettata che risolve il problema della riproduzione di contenuti multicanale 5.1 su due altoparlanti. TruSurround offre una straordinaria esperienza Surround Sound virtuale attraverso un sistema di riproduzione a due altoparlanti, inclusi gli altoparlanti interni del televisore. È pienamente compatibile con tutti i formati multicanale.

Premere il tasto TOOLS per visualizzare il menu Strumenti. E' possibile impostare la funzione SRS TruSurround HD selezionando Strumenti → SRS TS HD.

Lingua audio

È possibile modificare la lingua predefinita. Visualizza le informazioni sulla lingua relative alla trasmissione in corso.

Durante la visione di un canale digitale, è possibile selezionare questa funzione.
E' possibile selezionare solo una delle lingue trasmesse.

☐ Formato audio → MPEG / Dolby Digital

Quando l'audio è generato sia dall'altoparlante principale sia dal ricevitore audio, potrebbe prodursi un effetto di eco a causa della diversa velocità di decodifica dei due dispositivi. In questo caso, attivare la funzione TV Speaker.

Durante la visione di un canale digitale, è possibile selezionare questa funzione.
Il formato audio dipende dal segnale trasmesso dall'emittente.

□ Descrizione audio

Questa funzione audio ausiliaria fornisce una traccia audio aggiuntiva per aiutare le persone con problemi visivi. Questa funzione gestisce il flusso audio per l'opzione AD (Descrizione audio), quando è trasmesso insieme all'Audio principale dall'emittente. Gli utenti possono attivare o disattivare la funzione Descrizione audio selezionando Acceso o Spenta e regolarne il volume.

Premere il tasto AD sul telecomando per selezionare Spenta o Acceso.

Descrizione audio → Spenta / Acceso

Attiva e disattiva la funzione Audio Description.

Volume

E' possibile regolare il volume della funzione Descrizione audio.

Volume è attivo quando la funzione Descrizione audio è impostata su Acceso.
Durante la visione di un canale digitale, è possibile selezionare questa funzione.

Le condizioni del segnale variano a seconda dell'emittente, ma non è pratico regolare il volume ogni volta che si cambia canale. Questa funzione consente di regolare automaticamente il volume del canale desiderato diminuendo il livello dell'uscita audio quando il segnale di modulazione è alto, oppure aumentando il livello dell'uscita audio quando il segnale di modulazione è basso.

□ Selezione altoparlante

Durante la visione del televisore con un sistema Home theatre collegato, disattivare gli altoparlanti in modo da poter ascoltare l'audio proveniente dagli altoparlanti esterni del sistema Home theatre.

• Altoparlante est: Per ascoltare l'audio proveniente dagli altoparlanti esterni (Home Theatre).
• Altoparlante TV: Per ascoltare l'audio tramite gli altoparlanti del televisore.
  I tasti di regolazione del volume e il tasto MUTE non sono attivi quando Selezione altoparlante è impostato su Altoparlante est.
  Selezionando Altoparlante est nel menu Selezione altoparlante, le impostazioni dell'audio saranno limitate.

	Altoparlanti interni del televisore	Da Audio Out (Optical, L/R Out) a Sistema audio
	RF / AV / Comp. / PC / HDMI	RF / AV / Comp. / PC / HDMI
Altoparlante TV	Uscita audio	Uscita audio
Altoparlante est	Muto	Uscita audio
Nessun segnale video	Muto	Muto

☐ Reset impostazioni audio → Azzera tutto / Azz mod audio / Annulla

E' possibile ripristinare le impostazioni audio ai valori di fabbrica.

Azz mod audio: I valori correnti tornano alle impostazioni predefinite.

Reset impostazioni audio Selezionare le opzioni di reset dell'audio. Azzera tutto Azz mod audio Annulla Sposta Conf. Ritorno

Selezione della modalità audio

E' possibile impostare la modalità audio premento il tasto DUAL. Questo tasto consente di visualizzare a schermo la modalità audio impostata.

	Tipo di audio	Dual 1 / 2	Predefinito
A2 Stereo	Mono	MONO	Cambio automatico
	Stereo	STEREO ↔ MONO
	Dual	DUAL 1 ↔ DUAL 2	DUAL 1
NICAM Stereo	Mono	MONO	Cambio automatico
	Stereo	MONO ↔ STEREO
	Dual	MONO ↔ DUAL 1DUAL 2 ←	DUAL 1

Se il segnale stereo è debole e si verifica un cambio automatico, passare alla modalità Mono.
Questa funzione è attiva solo con segnale audio stereo. Al contrario, non è attiva con segnale audio mono.
Questa funzione è disponibile solo in modalità TV.

Configurazione del menu Setup

Lingua menu

E' possibile impostare la lingua dei menu.

Ora

Per la descrizione dettagliata delle procedure per l'impostazione delle opzioni, vedere 'Impostazione dell'orario'.

Trasmissione

Plug & Play Lingua menu : Italiano Ora Trasmissione Sicurezza Generale

Sottotitoli

È possibile attivare e disattivare i sottotitoli. Utilizzare questo menu per impostare la modalità sottotitoli. Normale rappresenta il sottotitolo di base mentre Non udenti è il sottotitolo per le persone con problemi uditivi.

• Sottotitoli → Spenta / Acceso

Attiva e disattiva i sottotitoli.

- Modalità → Normale / Non udenti

Imposta la modalità dei sottotitoli.

- Lingua Sottotitoli

Imposta la lingua dei sottotitoli.

Se il programma che si sta guardando non supporta la funzione Non udenti si attiva automaticamente l'opzione Normale anche se è selezionata la modalità Non udenti.
La lingua predefinita è l'inglese, nel caso in cui la trasmissione non supporti la lingua selezionata.
È possibile selezionare queste opzioni semplicemente premendo il tasto SUBT. sul telecomando.

Testo digitale → Disattiva / Attiva (solo RU)

Se il programma è trasmesso con testo digitale, questa funzione è attivata.

Uno standard internazionale per i sistemi di codifica dei dati multimediali e ipermediali. È un sistema più complesso rispetto al formato MPEG in quanto include collegamenti a dati ipermediali come immagini fisse, servizi di caratteri, animazione, grafica e file video, oltre ai dati multimediali. MHEG è una tecnologia interattiva con vari campi di applicazione, come sistemi VOD (Video-On-Demand), ITV (Interactive TV), EC (Electronic Commerce), teleformazione, teleconferenza, librerie digitali e giochi di rete.

Lingua Teletext

E' possibile impostare la lingua del Teletext.

La lingua predefinita è l'inglese, nel caso in cui la trasmissione non supporti la lingua selezionata.

Preferenze

- Lingua principale audio / Lingua secondaria audio / Lingua principale sottotitoli / Lingua secondaria sottotitoli / Lingua principale Teletext / Lingua secondaria Teletext

Mediante questa funzione, gli utenti sono in grado di selezionare una delle lingue disponibili. La lingua selezionata viene impostata automaticamente durante la selezione di un canale.

Modificando l'impostazione della lingua, le opzioni Lingua Sottotitoli, Lingua audio e Lingua Teletext del menu Lingua vengono automaticamente impostate sulla lingua selezionata

Le opzioni Lingua Sottotitoli, Lingua audio, e Lingua Teletext del menu Lingua mostrano l'elenco delle lingue supportate dal canale corrente, dove l'opzione corrente appare evidenziata. Se si modifica una di queste opzioni, la nuova lingua viene applicata solo al canale corrente. La nuova impostazione non viene invece applicata alle opzioni Lingua principale sottotitoli, Lingua principale audio o Lingua principale Teletext del menu Preference.

Interfaccia comune

- Menu CI

Ciò permette all'utente di accedere al menu del modulo CAM. Selezionare il Menu CI in base alla scheda PC.

- Info sull'applicazione

Contiene informazioni sul modulo CAM inserito nello slot CI e le visualizza.

Le informazioni sull'applicazione sono relative alla 'SCHEDA CI'. È possibile installare il modulo CAM in qualsiasi momento sia mentre il televisore è acceso sia mentre è spento.

1. Acquistare il modulo CI CAM presso il rivenditore locale o via telefono.
2. Inserire la scheda 'SCHEDA CI' nel modulo CAM nella direzione indicata dalla freccia.
3. Inserire il modulo CAM con la 'SCHEDA CI' installata nell'alloggiamento common interface. (Inserire completamente il CAM nella direzione indicata dalla freccia in modo che risulti parallelo allo slot.)
4. Verificare la visione dell'immagine su un canale a segnale criptato.

Il modulo CAM non è supportato in alcune nazioni e regioni; controllare con il rivenditore autorizzato di zona.

Sicurezza

Blocco canali → Spenta / Acceso

Tramite questa funzione è possibile impedire agli utenti non autorizzati, ad esempio i bambini, di guardare programmi non adatti a loro, annullando il video e azzerando l'audio.

Prima della comparsa dell'immagine, compare la richiesta del PIN. Digitare il PIN a quattro cifre.
Il PIN predefinito di un nuovo apparecchio TV è '0-0-0-0'. E' possibile modificare il PIN selezionando Cambia PIN nel menu.
E' possibile bloccare alcuni canali nell'elenco dei canali.
Blocco canali è disponibile solo in modalità TV.

Cambia PIN

E' possibile modificare il numero ID necessario per configurare il televisore.

Prima della comparsa dell'immagine, compare la richiesta del PIN. Digitare il PIN a quattro cifre.
Il PIN predefinito di un nuovo apparecchio TV è '0-0-0-0'.
Qualora si sia dimenticato il codice PIN, premere i tasti del telecomando nella sequenza seguente per ripristinare il codice PIN predefinito '0-0-0-0': POWER (Spenta) → MUTE → 8 → 2 → 4 → POWER (Acceso).

Blocco Canale → Grado Blocco Canale

Questa funzione consente di immettere un codice PIN di identificazione personale a 4 cifre definito dall'utente per impedire agli utenti non autorizzati, come ad esempio i bambini, di vedere programmi non adatti a loro.

La voce Grado Blocco Canale può essere diversa in base alla nazione.
Prima della comparsa dell'immagine, compare la richiesta del PIN. Digitare il PIN a quattro cifre.
Il PIN predefinito di un nuovo apparecchio TV è '0-0-0-0'. E' possibile modificare il PIN selezionando Cambia PIN nel menu.
Una volta impostata la classificazione dei programmi, verrà visualizzato il simbolo ‘☐’.
Cons tutto: Premere per sbloccare tutte le classificazioni dei canali TV.
Bloc tutto: Premere per bloccare tutte le classificazioni dei canali TV.

Generale

Modalità gioco → Spenta / Acceso

Durante la connessione a una console per videogiochi come PlayStation™ o Xbox™, il gioco sarà più realistico selezionando il relativo menu.

Limitazioni della modalità gioco (Attenzione)

• Per scollegare una console per videogiochi e collegare un altro dispositivo esterno, impostare la modalità Modalità gioco su Spenta nel menu di impostazione.
• Visualizzando il menu TV in modalità Modalità gioco si potrebbe verificare un leggero sfarfallio.

Modalità gioco non è disponibile in modalità TV, PC ed Est.

Se la qualità dell'immagine è scadente quando al televisore è collegato un dispositivo esterno, verificare se la Modalità gioco è impostata su Acceso. Impostare Modalità gioco su Spenta e collegare i dispositivi esterni.

Se Modalità gioco è Acceso:

• La Modalità immagine viene automaticamente impostata su Standard e non può essere modificata.
• La Modalità audio viene automaticamente impostata su Personaliz e non può essere modificata. Regolare l'audio mediante l'equalizzatore.
• La funzione Reset Suono viene attivata. La selezione della funzione Reset dopo l'impostazione dell'equalizzatore ripristina le impostazione di fabbrica dell'equalizzatore.

Risp. energia → Spenta / Basso / Medio / Alta / Immagine off / Automatico

Questa funzione regola la luminosità del televisore in modo da ridurre il consumo di energia. Durante la visione notturna del televisore, impostare l'opzione della modalità Risp. energia su Alta in modo da ridurre l'affaticamento degli occhi oltre al consumo energetico.

Selezionando Immagine off, lo schermo si spegne lasciando attivo solo l'audio. Premere un tasto qualsiasi per uscire dalla modalità Immagine off.

Nel menu Strumenti, la funzione Immagine off non è supportata.

Premere il tasto TOOLS per visualizzare il menu Strumenti. E' inoltre possibile impostare l'opzione Energy Saving selezionando Strumenti → Risp. energia.

Melodia → Spenta / Basso / Medio / Alta

E' possibile impostare una melodia da attivare a ogni accensione o spegnimento del monitor.

La modalità Melody non funziona

• Se il televisore non emette alcun suono significa che è stato premuto il tasto MUTE.
• Se non proviene audio dal televisore, ciò potrebbe essere causato dal volume impostato sul minimo mediante il tasto (-).
• Se il televisore è stato spento mediante la funzione Timer stand-by.

Impostazione dell'orario

Orologio

L'impostazione dell'orologio è necessaria per utilizzare le varie funzioni di timer del televisore.

L'ora corrente appare ogni volta che si preme il tasto INFO.
Se il cavo di alimentazione viene scollegato, è necessario impostare nuovamente l'orologio.

Modalità orologio

E' possibile impostare manualmente o automaticamente l'orario corrente.

• Automatico: Imposta automaticamente l'orario corrente utilizzando l'orario inviato dalla trasmissione digitale.
• Manuale: Imposta manualmente l'ora corrente.
  In base all'emittente e al segnale, la funzione dell'impostazione automatica dell'orario potrebbe non essere corretta. In questo caso, impostare l'orario manualmente.
  La connessione Antenna o Cavo deve consentire l'impostazione automatica dell'orario.

Imposta Ora

È possibile impostare manualmente l'ora corrente.

Questa funzione è disponibile solo quando la funzione Modalità orologio è impostata su Manuale.

È possibile impostare il giorno, il mese, l'anno, l'ora e i minuti premendo direttamente i tasti numerici del telecomando.

Plug & Play Lingua menu : Inglese Ora Trasmissione Sicurezza Generale

Ora Orologio : --- : -- Timer stand-by : Spenta Timer 1 : Disattivato Timer 2 : Disattivato Timer 3 : Disattivato Sposta Conf. Ritorno

Timer stand-by

Il timer di spegnimento disattiva automaticamente il televisore dopo il tempo impostato (30, 60, 90, 120, 150 e 180 minuti).

Premere il tasto TOOLS per visualizzare il menu Strumenti. E' inoltre possibile impostare il timer di stand-by selezionando Strumenti → Timer stand-by.

Per annullare la funzione Timer stand-by selezionare Spenta.

☐ Timer 1 / Timer 2 / Timer 3

Possono essere impostate tre diverse opzioni del Timer.

Prima è necessario impostare l'orologio.

Orario TV on

Impostare l'ora e i minuti e attivare / disattivare.

(Per attivare il timer selezionare Attiva).

Orario TV off

Impostare l'ora e i minuti e attivare / disattivare.

(Per attivare il timer selezionare Attiva).

Timer 1 Orario TV on 00 Orario TV off 00 Volume 10 Ripetizione Once Dom Lun Mar Mer Gio Ven Sab Sposta Regola Conf. Ritorno

Volume

Selezionare il livello del volume desiderato.

Contenuti → TV / USB

E' possibile selezionare il contenuto del dispositivo TV o USB da riprodurre all'accensione automatica del televisore. Selezionare TV o USB. (Assicurarsi che al televisore sia collegato un dispositivo USB.)

Nel caso ci sia un solo file fotografico memorizzato sul dispositivo USB, la funzione Slide Show non è disponibile.

- Antenna (quando TV / USB è impostata su TV)

Selezionare ATV o DTV.

- Canale (quando TV / USB è impostata su TV)

Selezionare il canale desiderato.

- Musica o Foto (quando TV / USB è impostata su USB)

E' possibile selezionare una cartella del dispositivo USB con i file musicali o fotografici da riprodurre all'accensione automatica del televisore.

Se il nome della cartella è troppo lungo, la cartella non è selezionabile.
Se il nome della cartella da configurare mediante la funzione Contenuti è troppo lungo, la cartella non è selezionabile.

Ripetizione

Selezionare Una volta, Ogni gg, Lun\~Ven, Lun\~Sab, Sab\~Dom, o Manuale.

Quando viene selezionato Manuale, premere il tasto ▶ per impostare il giorno della settimana. Premere il tasto ENTER ☐ sul giorno desiderato per visualizzare un simbolo √.
È possibile impostare l'ora, i minuti e il canale anche premendo i tasti numerici del telecomando.
Spegnimento automatico

Quando il televisore si accende mediante il timer impostato su Acceso, si spegne automaticamente se per 3 ore non viene premuto alcun tasto di controllo. Questa funzione è disponibile solo se il timer è impostato su Acceso e impedisce l'eventuale surriscaldamento del televisore dovuto a un periodo di accensione troppo lungo.

Menu Ingressi

□ Elenco sorgenti

Per selezionare il televisore o altre sorgenti esterne di ingresso quali DVD / lettori Blu-ray / Cable Box /

Ricevitori satellitari (Set-Top Box) collegati al televisore. Utilizzare la funzione per selezionare la sorgente di ingresso desiderata.

Premere il tasto SOURCE sul telecomando per visualizzare una sorgente del segnale esterna. La modalità TV può essere selezionata premendo il tasto TV.

Ingressi Elenco sorgenti Modifica Nome

TV / Ext.1 / Ext.2 / AV / Component / PC / HDMI1 / HDMI2 / HDMI3/DVI / HDMI4

E' possibile scegliere solo i dispositivi esterni collegati al televisore. In Elenco sorgenti, gli ingressi collegati verranno evidenziati e ordinati in cima all'elenco. Gli ingressi non collegati verranno ordinati in fondo all'elenco.
Il PC rimane sempre attivo.
Uso dei tasti colorati del telecomando nell'elenco delle sorgenti

- Rosso (Aggiorna): Aggiorna il collegamento ai dispositivi esterni. Premere questo tasto se la propria sorgente è accesa e collegata ma non compare nell'elenco.

- TOOLS (Strumenti): Visualizza i menu Modifica Nome e Informazioni.

Assegnare un nome al dispositivo collegato ai jack di ingresso per semplificare la selezione della sorgente di ingresso.

Quando un PC con una risoluzione di 1920 x 1080 a 60Hz è collegato alla porta HDMI IN 3(DVI) è necessario impostare la modalità HDMI3/DVI su DVI PC in Modifica Nome della modalità Ingressi.
Quando si collega un cavo HDMI/DVI alla porta HDMI IN 3 (DVI), impostare la modalità HDMI3/DVI su DVI o DVI PC alla voce Modifica Nome della modalità Ingressi. In questo caso, è necessaria una connessione separata per il segnale audio.

Menu Supporto

Auto diagnosi

Test immagine

In caso di problemi di visualizzazione dell'immagine, eseguire il test pertinente. Verificare il color pattern sullo schermo per vedere se il problema persiste.

• Si: Se il test pattern non compare oppure presenta disturbi, selezionare Si. Potrebbe essersi verificato un problema con il televisore. Contattare il call center Samsung per richiedere assistenza.
• No: Se il test pattern è visualizzato correttamente, selezionare No. Potrebbe essersi verificato un problema con i dispositivi esterni. Controllare lo stato dei collegamenti. Se il problema persiste, consultare il manuale dell'utente dei dispositivi esterni.

Auto diagnosi Aggiornamento software Guida alla connessione HD Contattare Samsung

Test audio

In caso di problemi di audio, eseguire il test pertinente. Controllare l'audio riproducendo un test melodico attraverso le casse del televisore.

Se non c'è ritorno audio dagli altoparlanti del televisore, prima di eseguire il test audio verificare che Selezione altoparlante sia impostato su Altoparlante TV nel menu Suono.

Auto diagnosi Test imagine Test audio Informazioni sul segnale Sposta Conf. Ritorno

E' possibile ascoltare la melodia durante il test anche se Selezione altoparlante è impostato su Altoparlante est oppure l'audio è stato disattivato mediante la pressione del tasto MUTE.

• Si: Se durante l'esecuzione del test audio il suono proviene da un solo altoparlante, selezionare Si. Potrebbe essersi verificato un problema con il televisore. Contattare il call center Samsung per richiedere assistenza.
• No: Se è possibile ascoltare il suono dagli altoparlanti, selezionare No. Potrebbe essersi verificato un problema con i dispositivi esterni. Controllare lo stato dei collegamenti. Se il problema persiste, consultare il manuale dell'utente dei dispositivi esterni.

Informazioni sul segnale (solo canali digitali)

Diversamente dai canali analogici, la cui qualità di ricezione può variare da 'molto disturbata' a 'chiara', i canali digitali (HDTV) sono caratterizzati da una perfetta qualità oppure dalla totale mancanza di ricezione. Non è quindi possibile sintonizzare i canali digitali. Per migliorare la ricezione dei canali digitali disponibili è tuttavia possibile regolare l'antenna.

Se il misuratore della potenza del segnale indica che il segnale è debole, regolare fisicamente l'antenna per aumentare il segnale. Continuare a regolare l'antenna fino a trovare la posizione migliore per ricevere il segnale in modo ottimale.

□ Aggiornamento software

Samsung potrà in futuro rendere disponibili aggiornamenti del firmware del televisore. Tali aggiornamenti possono essere scaricati mediante il televisore se collegato a Internet, o scaricando il nuovo firmware dal sito samsung.com su un dispositivo USB.

Versione corrente è il software già installato nel televisore.
Software alternativo (Backup) mostra la versione precedente che verrà sostituita.
Il software è rappresentato da 'Anno/Mese/Giorno_Version'. Più recente è la data, più recente la versione del software. Si consiglia di installare la più recente versione disponibile.

Pannello laterale del televisore Unità USB USB DVD AUDIO

Tramite USB

Inserire un'unità USB contenente l'aggiornamento del firmware scaricato dal sito samsung.com nel televisore. Fare attenzione a non disattivare l'alimentazione o rimuovere l'unità USB mentre l'aggiornamento è in corso. Al termine dell'aggiornamento del firmware, il televisore si spegnerà e riaccenderà automaticamente. Verificare la versione del firmware dopo avere effettuato l'aggiornamento (la nuova versione avrà un numero superiore rispetto alla precedente.)

Al termine dell'aggiornamento del software, le impostazioni video e audio modificate torneranno alle impostazioni predefinite di fabbrica. Si consiglia di scrivere le impostazioni in modo da poterle facilmente ripristinare dopo l'aggiornamento.

Aggiornamento software Versione corrente 2009/01/18_000001 Tramite USB Tramite canale Aggiornamento mod Standby : 45 Min Software alternativo 2009/01/15_00000 Sposta Conf. Ritorno

Tramite canale

Aggiorna il software mediante il segnale trasmesso.

Se la funzione viene selezionata durante la trasmissione software, questa funzione ricerca il software disponibile e ne scarica gli aggiornamenti.
Il tempo necessario per scaricare il software è determinato dallo stato del segnale.

Aggiornamento mod Standby

Per continuare l'aggiornamento software anche quando l'alimentazione principale è attiva, selezionare Acceso premendo il tasto ▲ o ▼ . 45 minuti dopo l'ingresso in modalità Standby, viene effettuato un aggiornamento manuale. Poiché l'alimentazione dell'unità si attiva internamente, lo schermo LCD potrà attivarsi per breve tempo. Questo fenomeno può continuare per più di un'ora, fino al termine dell'aggiornamento software.

■ Software alternativo (Backup)

In caso di problemi con il nuovo firmware che possano influenzare il regolare funzionamento del prodotto, è possibile ripristinare la versione precedente del software.

Se il software è stato cambiato, viene visualizzata la versione corrente.
E' possibile cambiare la versione del software corrente selezionando 'Software alternativo'.

□ Guida alla connessione HD

Questo menu presenta la modalità di connessione in grado di offrire la qualità ottimale per i televisori HD. Consultare queste informazioni durante la connessione di dispositivi esterni al televisore.

Contattare Samsung

Fare riferimento a queste informazioni in caso di funzionamento anomalo del televisore o se si desidera aggiornare il software. E' possibile visualizzare le informazioni relative a call centre, prodotto e metodo di scaricamento del software.

Collegamento di un dispositivo USB

1. Per accendere il televisore premere il tasto POWER.
2. Collegare un dispositivo USB contenente file fotografici e/o musicali al jack USBposto sul pannello laterale del televisore.
3. Quando viene visualizzata la schermata di selezione Applicazione, premere ENTER ☑ per selezionare Media Play (USB).

MTP (Media Transfer Protocol) non è supportato.
Il file system supporta solo FAT16/32 (il sistema NFTS non è supportato).
Alcuni dispositivi audio e videocamere digitali USB possono non essere compatibili con questo televisore.
Media Play supporta unicamente dispositivi USB MSC (Mass Storage Class). Si tratta di dispositivi di archiviazione di massa per trasporto bulk-only. Ne sono esempi i thumb drive e i lettori di schede flash (gli HUB e i dischi fissi USB non sono supportati).
Collegare direttamente alla porta USB del TV. Se si utilizza un cavo separato, possono verificarsi problemi di compatibilità USB.
Prima di collegare il dispositivo al televisore, eseguire il backup dei file per prevenire una perdita accidentale o eventuali danni. SAMSUNG non è responsabile di eventuali danni ai file dati o perdite di dati.
Non scollegare il dispositivo USB durante il caricamento.
Maggiore è la risoluzione dell'immagine, più lungo è il tempo necessario per visualizzarla sullo schermo.
La risoluzione massima supportata in JPEG è di 15360X8640 pixel.
In caso di file non supportati o danneggiati, comparirà il messaggio 'Formato file non supportato'.
I file MP3 con DRM precedentemente scaricati da un sito a pagamento non potranno essere riprodotti. Digital Rights Management (DRM) è una tecnologia che supporta la creazione, la distribuzione e la gestione di contenuti in modo completo e integrato, compresa la protezione dei diritti e degli interessi dei fornitori dei contenuti, la prevenzione dalla copia illegale, così come la gestione degli addebiti e dei pagamenti.
Passare da una foto all'altra potrebbe richiedere alcuni secondi. Ora, sullo schermo comparirà l'icona che indica il caricamento in corso.
Se sono collegati più dispositivi MSC, alcuni di essi potrebbero non essere riconosciuti. Se un dispositivo richiede molta potenza (più di 500mA o 5V), il dispositivo USB può non essere supportato.
☑ Nel caso in cui, quando si collega o si utilizza un dispositivo USB, venga visualizzato un messaggio che indica la presenza di sovratensione, il dispositivo potrebbe non essere riconosciuto o non funzionare correttamente.

Pannello laterale del televisore Unità USB

Media Play Photo SUM 861MB/994MBFree Photo Music Setup ► Sposta □ Conferma ▶ Ritorno

1. Premere il pulsante MENU. Premere i pulsanti ▲ o ▼ per selezionare Applicazione, quindi premere il pulsante ENTER ↙.

2. Premere i pulsanti ▲ o ▼ per selezionare Media Play (USB), quindi premere il pulsante ENTER.

3. Premere i pulsanti ▲ o ▼ per selezionare il dispositivo di memoria USB desiderato, quindi premere il pulsante ENTER ↙.

Il menu Media Play (USB) varia a seconda del dispositivo di memoria USB collegato al televisore.
Alcuni dispositivi possono non essere supportati a causa di problemi di compatibilità.

Anynet+ (HDMI-CEC) Media Play (USB) Applicazione

Media Play STORAGE DEVICE STORAGE DEVICE STORAGE DEVICE STORAGE DEVICE USB SUM Sposta Conferma Esci

1. Premere i pulsanti ◀ o ▶ per spostarsi su un'icona, quindi premere il pulsante ENTER □ button.

Per uscire dalla modalità Media Play, premere il pulsante MEDIA.P sul telecomando.

Per visualizzare un menu Media Play, premere il pulsante MEDIA.P sul telecomando.

TTX/MIX MEDIA-F I-II DUAL AD SUBT.

Utilizzo dei pulsanti del telecomando nel menu Media Play (USB)

Pulsante	Operazioni
▲/▼/◄/►	Consente di spostare il cursore e selezionare un elemento.
ENTER ➔	Consente di selezionare l’elemento attualmente evidenziato.
►	Riproduce la proiezione di diapositive o la riproduzione di un file MP3.
||	Interrompe la proiezione di diapositive o la riproduzione di un file MP3.
RETURN	Consente di tornare al menu precedente.
INFO	Consente di eseguire diverse funzioni dai menu Photo e Music.
■	Consente di interrompere la presentazione o il file MP3 correnti.
◄◄/►►	Consente di scorrere la pagina verso l’alto o il basso (elemento di un elenco di file).
EXIT	Consente di interrompere la funzione corrente e tornare al menu precedente.

Questo menu consente di visualizzare i file JPEG e le cartelle salvati su un dispositivo di memoria USB.

1. Completare i passaggi da 1 a 3 del paragrafo "Utilizzo del menu Media Play". (vedere pagina 29)
2. Premere i pulsanti ◀ o ▶ per spostarsi su Photo, quindi premere il pulsante ENTER □. Le informazioni relative al file salvato saranno visualizzate sotto forma di cartella o file.

3. Premere i pulsanti ▲, ▼, ◀ e ▶ per selezionare un file.

4. Premendo il pulsante ENTER ▶ dopo aver selezionato l'icona di una foto, questa sarà visualizzata a schermo intero.

5. Premendo il pulsante ENTER ☐ dopo aver selezionato l'icona di una cartella, saranno visualizzati i file JPEG contenuti al suo interno.

Per uscire dalla modalità Media Play, premere il pulsante MEDIA.P sul telecomando.

Quando si seleziona una foto, il caricamento del file potrebbe richiedere alcuni secondi, durante i quali nell'angolo in alto a sinistra dello schermo sarà visualizzata l'icona Loading.
La visualizzazione di file JPEG come immagini in anteprima può richiedere alcuni minuti.
Questo menu consente di visualizzare solo i file con estensione jpg. I file aventi altri formati, quali bmp o tiff, non saranno visualizzati.
I file sono visualizzati in pagine, ognuna delle quali contiene 15 foto in anteprima.
Le anteprime sono numerate da sinistra a destra e dall'alto verso il basso, da 1 a 15.
Alcuni tipi di fotocamere digitali USB e dispositivi audio potrebbero non essere compatibili con questo televisore.
Le cartelle sono visualizzate per prime, seguite da tutti i file JPEG contenuti nella cartella corrente.
Le cartelle e i file JPEG appaiono in ordine di salvataggio sul dispositivo di memoria USB.
Se la foto è visualizzata a schermo intero, è possibile ingrandirla, rimpicciolirla, oppure ruotarla sullo schermo.
Una volta riprodotta un'immagine a schermo intero, i pulsanti ◀ o ▶ consentiranno di visualizzare un'altra immagine della stessa cartella.
Per iniziare la proiezione delle diapositive, premere il tasto ▶ quando viene selezionata l'icona di una foto.
In base alla qualità e alla risoluzione delle immagini, è possibile che le foto prive di informazioni EXIF non siano visualizzate come anteprime nell'ELENCO PHOTO.

Media Play Photo SUM 861MB/994MBFree Photo Music Setup Sposta Conferma Ritorno

Media Play Photo 500 MB 45KB Jun 1 2008 3KB SUM 89MB/993MB Photo 0001 Upper Folder Folder1 Photo 0001 Photo 0001 None File 4 File 6 File 7 File 8 File 9 File 10 File 11 File 12 File 13 Selezione Sposta Opzione Riproduci Ritorno

Visualizzazione di una presentazione

1. Premere il pulsante INFO per visualizzare le opzioni Visione, Avvia proiezione diapositive, Cancella (o Elimina file selezionato), Elimina tutto, Deselez tutto.
2. Premere i pulsanti ▲ o ▼ per selezionare Avvia proiezione diapositive, quindi premere il pulsante ENTER ↙.
   Durante la presentazione, le immagini saranno visualizzate in sequenza a partire dal file attualmente selezionato.
   Se l'opzione predefinita Musica di sottofondo è impostata su Acceso, durante la presentazione sarà possibile riprodurre automaticamente file MP3. Per attivare questa funzione, i file MP3 e gli altri file di immagini devono trovarsi nella stessa cartella sul dispositivo di memoria USB.
3. Durante la presentazione, premere il pulsante INFO per impostare le seguenti opzioni (Velocità slide show, Musica di sottofondo, Impostazione musica di sottofondo, Elenco). Premere i pulsanti ▲ o ▼ per selezionare un'opzione, quindi premere il pulsante ENTER ☑.

- Dopo aver impostato l'opzione, per apportare modifiche ENTER premere il pulsante

Media Play Photo 58/240 4/16 Jun 1 2008 3/23 Photo:0001 Upper Folder Folder1 Photo 0001 Photo 0001 None Visione Arvia protezione dispositive Elimina Elimina tutto Deselaz tutto File 4 File 5 File 6 File 7 File 8 File 9 File 10 File 11 File 12 File 13 Esci Sposta Opzione Riproduci Ritorno

Velocca stide show - Normale Muesa di sottolando - Acceso- Impostazione musica di sottoluto Elenco Esci

□ Uso del Menu all'interno di Elenco foto

Avvia proiezione diapositive

E' possibile avviare una Proiezione diapositive.

- Elimina / Elimina tutto / Elimina file selezionato (quando sono selezionati più file)

Selezionare una foto da eliminare. (In alternativa, selezionare più file premendo il tasto giallo.)

Non è possibile recuperare un file eliminato.

Deselez tutto (se è selezionato almeno un file)

È possibile deselezionare tutti i file.

Il contrassegno √ che indica che il file corrispondente è selezionato è nascosto.

Utilizzo del menu durante una presentazione

Velocità slide show

selezionare per controllare la velocità della presentazione.

Premere i pulsanti ▲ o ▼ per selezionare l'opzione desiderata

(Veloce, Normale, Lento), quindi premere il pulsante ENTER.

Musica di sottofondo

selezionare per riprodurre o meno un file MP3 durante una presentazione.

Premere i pulsanti ▲ o ▼ per selezionare l'opzione desiderata (Acceso, Spento), quindi premere il pulsante ENTER.

Impostazione musica di sottofondo

durante la presentazione, sono visualizzati i file MP3 e le cartelle contenuti nella stessa directory.

Premere il tasto ▲ o ▼ per selezionare un file musicale, quindi premere il tasto giallo.

Il contrassegno (√) compare a sinistra del file musicale selezionato.

Ripetere l'operazione per selezionare più file musicali.

Premere il tasto ENTER ↙.

Se per l'opzione Musica di sottofondo si seleziona Spento, anche se le relative impostazioni sono state configurate, la musica di sottofondo non sarà riprodotta.

Media Play Photo Sino 440 4506 Jun 1 2008 3/23 Photo: 0001 Upper Folder Folder1 ✓ Photo 0001 ✓ Photo 0001 None Visione Aniva protezione dispositivo Elimina le selezionato Elimina tutto Deselze tutto File 4 File 5 File 6 File 7 File 8 File 9 File 10 File 11 File 12 File 13 End Sposta Opzione Riproduci Ritorno

Audio in Media via video - Music Music di sottafondo - Access Impetrazione musica di sottafondo Stenzo Accesso Spaenza Guru

Impostazione musica di sottofondo Scegli i file per la musica di sottofondo. Upper Folder 01-001 02-002 03-003 04-004 05-005 1/1 pagina >> Sezione Sposta Conferma Ritorno

Elenco

le informazioni relative al file saranno visualizzate sotto forma di cartella o file JPEG.

Per uscire dalla modalità Media Play mode, premere il pulsante MEDIA.P sul telecomando.

Quando si seleziona un file immagine, sul lato sinistro dello schermo del televisore sono visualizzate le relative informazioni, quali la risoluzione, la data di modifica e la posizione del file nella directory corrente

Media Play Photo 02/06/00 47/06 25/12/008 323 Upper Folder Folder1 Photo 0001 Photo 0001 None File 4 File 5 File 6 File 7 File 8 SUM 895MB:99 Sol. Sposta Opzione Riproduci Ritorno

: icona cartella

: icona foto

: consente di passare all'icona della cartella superiore

Valore della risoluzione Dimensione file Data di modifica Ordine del file nella directory corrente Media Play Photo 580*440 47KB Jun 1,2008 3/23

Utilizzo del menu opzioni

1. Completare i passaggi da 1 a 3 del paragrafo "Utilizzo del menu Media Play". (vedere pagina 29)
2. Premere i pulsanti ◀ o ▶ per spostarsi su Photo, quindi premere il pulsante ENTER □ Le informazioni relative al file salvato saranno visualizzate sotto forma di cartella o file.

3. Premere i pulsanti ▲, ▼, ◀ e ▶ per selezionare un file, quindi premere il pulsante ENTER □. Premendo il pulsante dopo aver selezionato un'anteprima, sarà possibile visualizzare la foto a schermo intero.

4. Premere il pulsante INFO per visualizzare le opzioni (Avvia proiezione diapositive, Zoom, Ruota, Elenco)

Show preazione disperten Zoom : -X1 Ruotta : -0° Elenco Esci

Avvia proiezione diapositive

Premere i pulsanti ▲ o ▼ per selezionare Avvia proiezione diapositive, quindi premere il pulsante ENTER. E' possibile avviare una Proiezione diapositive.

Zoom

Premere i pulsanti ▲ o ▼ per selezionare Zoom, quindi premere il pulsante ENTER ▶. Selezionare l'opzione desiderata premendo il tasto ▲ o ▼ quindi premere ENTER ▶. (X1, X2, X4)

X 1 Aveva prozione dispositivo Zoom -X1 2.1 Rusola 0° 2.2 Stenico 2.4 Edit

Per visualizzare la parte superiore/inferiore/sinistra/destra di un'immagine ingrandita, premere INFO per uscire dal menu Opzioni, quindi premere i tasti ▲, ▼, ◀ e ▶.
Quando si seleziona Zoom, le opzioni Avvia proiezione diapositive e Ruota sono disattivate.

x1 : consente di ripristinare la dimensione originale di una foto.

x2 : consente di ingrandire una foto x2.

x4 : consente di ingrandire una foto x4.

▼ / ▲ / ◀ / ▶ : consentono di spostare la foto ingrandita up/down/right/left.

Ruota

Premere i pulsanti ▲ o ▼ per selezionare Ruota, quindi premere il pulsante ENTER. Selezionare l'opzione desiderata premendo il tasto ▲ o ▼ quindi premere ENTER. (0°, 90°, 180°, 270°)

Il file ruotato non è salvato.
Quando si seleziona Ruota, le opzioni Zoom e Avvia proiezione dispositive sono disattivate.
0° : consente di ripristinare la dimensione originale di una foto.

90° : consente di ruotare una foto di 90 gradi.

180° : consente di ruotare una foto di 180 gradi.

270° : consente di ruotare una foto di 270 gradi.

0° Aviva protezione dispositivo Zoom 3X1 90° Roots 0° 100° 200° Clanco Esci

Questo menu consente di visualizzare i file MP3 salvati sul dispositivo di memoria USB in uso.

1. Completare i passaggi da 1 a 3 del paragrafo "Utilizzo del Media Play". (vedere pagina 29)
2. Premere i pulsanti ◀ o ▶ per spostarsi su Music, quindi premere il pulsante ENTER □. Le informazioni relative al file salvato saranno visualizzate sotto forma di cartella o file.

3. Premere i pulsanti ▲ o ▼ per spostarsi su un'icona, quindi premere il pulsante ENTER ↙.

4. Premendo il pulsante ENTER ▼ dopo aver selezionato l'icona di una nota musicale, il file musicale sarà immediatamente riprodotto.

5. Premendo il pulsante ENTER ↩ dopo aver selezionato l'icona di una cartella, saranno visualizzati i file musicali contenuti al suo interno.

6. Per selezionare un file sulla pagina seguente, visualizzarla premendo i pulsanti ◀◀ o ▶▶.

7. Per selezionare uno o tutti i file, visualizzare i menu Music premendo il pulsante INFO. Premere il pulsante ENTER ☑ per selezionare Riproduci, Ripeti musica, Elimina o Elimina tutto Per uscire dalla modalità Media Play, premere il pulsante MEDIA.P sul telecomando.

Le cartelle e i file MP3 appaiono in ordine di salvataggio sul dispositivo di memoria USB.

Media Play Music SUM 861MB/994MBFree Photo Music Setup Sposta Conferma Ritorno

Media Play Music 5MB Jun 1,2008 3/23 Rigroduci Ripeli musica Spento Elimina Elimina tutto Realizzata tutto Edit 006-006 Upper Folder Folder 1 001-001 002-002 003-003 004-004 005-005 006-006 007-007 008-008 Sposta Opione Riproduci Ritomo

: icona cartella

: icona musica

: consente di passareall'icona della cartella superiore

Utilizzo del menu opzioni

Riproduci

selezionare per riprodurre i file MP3.

Per interrompere la riproduzione, premere il tasto Ⅱ durante la riproduzione del file MP3.
Per uscire dalla modalità Play, premere il pulsante ■.
☑ Questo menu mostra solo i file con estensione MP3. I file con altre estensioni non vengono visualizzati, nemmeno se sono stati salvati sul medesimo dispositivo USB.
Il file selezionato è visualizzato in alto, con la relativa durata di riproduzione.
Per regolare il volume della musica, premere i pulsanti — + sul telecomando. Per disattivare il suono, premere il pulsante MUTE sul telecomando.
Se durante la riproduzione di file MP3 l'audio risulta disturbato, uscire dalla modalità Media Play e regolare i valori Equalizzatore e SRS TS HD nel menu Suono. (Un file MP3 sovramodulato può causare problemi audio.)

Ripetizione musica

selezionare per riprodurre più volte i file MP3 nella cartella corrente.

È possibile selezionare Acceso oppure Spento.

- Elimina / Elimina tutto / Elimina file selezionato (quando sono selezionati più file)

Selezionare il file da eliminare. (In alternativa, selezionare più file premendo il tasto giallo.)

Non è possibile recuperare un file eliminato.

Deselez tutto (se è selezionato almeno un file)

È possibile deselezionare tutti i file.

Il contrassegno √ che indica che il file corrispondente è selezionato è nascosto.

- Icona informativa sulla funzione musica

: Quando tutti i file musicali presenti nella cartella (o i file selezionati) sono stati ripetuti. La Ripetizione musica è Acceso.

: Quando tutti i file musicali presenti nella cartella (o i file selezionati) sono stati riprodotti una sola volta. La Ripetizione musica è Spento.

: pressione del pulsante ▶ /□ sul telecomando durante la riproduzione.

: pressione del pulsante ■ sul telecomando dopo aver sospeso la riproduzione.

Questo menu consente di visualizzare le impostazioni utente del menu Media Play.

1. Completare i passaggi da 1 a 3 del paragrafo "Utilizzo del menu Media Play". (vedere pagina 29)
2. Premere i pulsanti ◀ o ▶ per spostarsi su Setup, quindi premere il pulsante ENTER ↙.
3. Premere i pulsanti ▲ o ▼ per selezionare l'elemento desiderato, quindi premere il pulsante ENTER (Velocità slide show, Musica di sottofondo, Impostazione musica di sottofondo, Ripetizione musica, Screen saver, Rimozione sicura).
4. Premere i pulsanti ▲ o ▼ per selezionare l'opzione desiderata, quindi premere il pulsante ENTER ▼. Per uscire dalla modalità Media Play premere il pulsante MEDIA.P sul telecomando.

Velocità slide show

selezionare per controllare la velocità della presentazione. È possibile selezionare Veloce, Normale o Lento.

Musica di sottofondo

selezionare per riprodurre o meno un file MP3 durante una presentazione. È possibile selezionare Music Acceso o Musica Spento.

Impostazione musica di sottofondo

durante una presentazione, utilizzare l'opzione Impostazione musica di sottofondo per selezionare un file musicale da riprodurre. Selezionare il file MP3 da utilizzare come musica di sottofondo.

Ripetizione musica

Selezionare questa opzione per riprodurre ciclicamente tutti i file MP3 presenti nella cartella corrente.

Screen Saver

selezionare per impostare il tempo di attesa per la visualizzazione dello screen saver. Lo screen saver sarà visualizzato se non si premono pulsanti per 2, 4, 8, 10 Ore oppure Spento.

Rimozione sicura

Il dispositivo può essere rimosso dal televisore in modo sicuro.

Media Play Setup Velocia slide show Musica di sottofondo Impostazione musica di Ripetizione musica Screen Saver Rimozione sicura Fast Normal Slow Spento 4 Ore Sposta Conferma Ritorno

Media Play Setup Velocità slide show :Normale Musica di sottofondo : Acceso Impostazione musica di Spento Ripetizione musica :Spento Screen Saver :4 Ore Rimozione sicura Sposta Conferma Ritorno

Impostazione musica di sottofondo Scegli i file per la musica di sottofondo. Upper Folder 01-001 02-002 03-003 04-004 05-005 Sezione Sposta Conferma Ritorno

Media Play Setup Velocità slide show : Normale Musica di sottofondo : Acceso Impostazione musica di sottofondo Ripetizione musica : Acceso Screen Saver : Spento Rimozione sicura Sposta Conferma Ritorno

Media Play Setup Velocità slide show :Normale Musica di sottofondo :Acceso Impostazione musica di sottofondo Ripetazione musica :Spento Screen Saver 2 Ore Rimozione sicura 4 Ore 8 Ore 10 Ore Spento Sposta Conferma Ritorno

Collegamento dei dispositivi Anynet+

Cos'è Anynet+?

Anynet ^+ è una funzione che permette di controllare mediante il telecomando del televisore Samsung tutti i dispositivi Samsung collegati che supportano Anynet+. Il sistema Anynet ^+ può essere usato solo con i dispositivi Samsung dotati della funzione Anynet ^+ . Per controllare se il dispositivo Samsung in uso è dotato di questa funzione, verificare la presenza del logo Anynet ^+ .

Per effettuare il collegamento a un televisore

1. Collegare la porta HDMI IN (1, 2, 3(DVI)o 4) del televisore alla porta HDMI OUT del dispositivo Anynet+ corrispondente tramite un cavo HDMI.

Per effettuare il collegamento a un sistema Home Theatre

1. Collegare la porta HDMI IN (1, 2, 3(DVI) o 4) del televisore alla porta HDMI OUT del dispositivo Anynet ^+ corrispondente tramite un cavo HDMI.
2. Collegare la porta HDMI IN del sistema Home Theatre alla porta HDMI OUT del dispositivo Anynet+ corrispondente tramite un cavo HDMI.

Collegare un cavo ottico tra la porta DIGITAL AUDIO OUT (OPTICAL) del televisore all'ingresso Digital Audio del sistema Home Theatre.
Se si opta per una connessione di questo genere, la presa Ottica permette l'uscita di soli 2 canali audio. In questo modo sarà possibile sentire l'audio solo dagli altoparlanti frontali sinistro e destro del sistema Home Theatre e dal subwoofer. Per avere un audio a 5.1 canali, collegare la porta DIGITAL AUDIO OUT (OPTICAL) del lettore DVD / Ricevitore satellitare (p. es. dispositivo Anynet 1 o 2) direttamente a un amplificatore o all'Home Theatre, non al televisore.
Collegare solo un sistema Home Theatre.
E' possibile collegare un dispositivo Anynet ^+ tramite un cavo HDMI 1.3. Alcuni cavi HDMI potrebbero non supportare le funzioni Anynet ^+ .
Anynet ^+ si attiva solo quando il relativo dispositivo AV che supporta Anynet ^+ è acceso o in modalità Standby.
Anynet ^+ supporta fino a 12 dispositivi AV. Da notare che è possibile collegare fino a 3 dispositivi dello stesso tipo.

Premere il tasto TOOLS per visualizzare il menu Strumenti. E' inoltre possibile visualizzare il menu Anynet+ selezionando Strumenti → Anynet+ (HDMI-CEC).

Application Anynet+ (HDMI-CEC) Media Play (USB)

Impostazione

Per utilizzare la funzione Anynet ^+ , Anynet ^+ (HDMI-CEC) deve essere impostato su Acceso.

Quando la funzione Anynet ^+ (HDMI-CEC) è disattivata, sono disattivate anche tutte le funzioni relative a Anynet+.

Anynet+ Impostazione Anynet+ (HDMI-CEC) : Acceso Spegnimento auto : Si ◆ Sposta ✓ Conf. □ Ritorno

Spegnimento auto → No / Sì

Impostazione della disattivazione automatica di un dispositivo Anynet ^+ allo spegnimento del televisore.

La sorgente attiva deve essere impostata sul telecomando in modo che il televisore utilizzi la funzione Anynet+.

Se si imposta Spegnimento auto su Si, i dispositivi esterni collegati al televisore si spengono ognivalvolta si spegne il televisore. Se un dispositivo esterno è in fase di registrazione, potrebbe non spegnersi automaticamente.

Anynet* Impostazione Anynet* (HDMI-CEC) : Acceso Spegnimento auto : Si Sposta Conf. Ritorno

Passaggio tra dispositivi Anynet+

1. Premere il tasto TOOLS. Premere ENTER ← per selezionare Anynet+ (HDMI-CEC).
2. Premere il tasto ▲ o ▼ per selezionare Elenco dispositivi, quindi premere ENTER ↙.

Vengono elencati tutti i dispositivi Anynet ^+ collegati al televisore.
Se non si trova il dispositivo desiderato, premere il tasto rosso per eseguire la scansione dei dispositivi.

1. Premere il tasto ▲ o ▼ per selezionare un particolare dispositivo, quindi premere ENTER ↙. Il dispositivo selezionato viene attivato.

Solo all'impostazione di Anynet ^+ (HDMI-CEC) su Acceso nel menu Applicazione comparirà il menu Elenco dispositivi.

Enrico dispositivi Registrazione : DVDR DVDR MENU DVDR INFO Ricevitore : Spenta Impostazione ◆ Sposta ▼ Conf. ▶ Ritorno

Il passaggio al dispositivo selezionato può richiedere fino a 2 minuti. Non è possibile annullare l'operazione durante il passaggio da un dispositivo all'altro.
Il tempo richiesto per la scansione dei dispositivi dipende dal numero di dispositivi collegati.
Al termine della scansione, il numero di dispositivi trovati non appare.
Sebbene all'accensione del televisore l'apparecchio ricerchi automaticamente tutti i dispositivi collegati, questi non vengono automaticamente visualizzati nell'elenco dei dispositivi collegati. Per ricercare il dispositivo collegato premere il tasto rosso.
Se si è selezionata una modalità di ingresso esterna tramite il tasto SOURCE non sarà possibile utilizzare la funzione Anynet+. Passare a un dispositivo Anynet+ utilizzando Elenco dispositivi.

Menu Anynet+

Il menu Anynet ^+ può variare a seconda del tipo e dello stato del dispositivo Anynet ^+ collegato al televisore.

Menu Anynet+	Descrizione
Visualizza TV	Anynet+ passa alla modalità di trasmissione TV.
Elenco dispositivi	Visualizza l’elenco dei dispositivi Anynet+.
(nome_dispositivo) MENU	Mostra i menu del dispositivo collegato. Ad esempio, se è collegato un registratore DVD, comparirà il menu del disco del registratore DVD.
(nome_dispositivo) INFO	Mostra i menu di riproduzione del dispositivo collegato. Ad esempio, se è collegato un registratore DVD, comparirà il menu di riproduzione del registratore DVD.
Registrazione: (*registratore)	Avvia immediatamente la registrazione mediante il registratore. (Questa funzione è disponibile solo per i dispositivi che supportano la funzione di registrazione.)
Interrompere registrazione: (*registratore)	Interrompe la registrazione.
Ricevitore	L’audio viene riprodotto attraverso il ricevitore.

Se al sistema è collegato più di un dispositivo di registrazione, questi vengono visualizzati come (*registratore); in caso il dispositivo collegato sia uno solo, verrà rappresentato come (*nome_dispositivo).

Tasti del telecomando disponibili in modalità Anynet+

Tipo dispos	Stato operativo	Tasti disponibili
Dispositivo Anynet+	Una volta attivato il dispositivo, quando il menu del dispositivo corrispondente appare sullo schermo.	Tasti numerici▲/▼/◄/►/ tastoENTER ▼Tasti colorati / tasto EXIT
	Una volta attivato il dispositivo, quando si riproduce un file	◀◀(Ricerca indietro) / ►▶(Ricerca avanti)■(Arresta) / ► (Riproduci) / □□(Pausa)
Dispositivo con sintonizzatore incorporato	Una volta attivato il dispositivo, durante la visione di un programma televisivo.	P √ / P ∧
Dispositivo audio	Una volta attivato il ricevitore.	- ▲ + / MUTE

La funzione Anynet ^+ è utilizzabile solo quando il telecomando è impostato su TV.
Il tasto è attivo solo in fase di registrazione.
Non è possibile gestire i dispositivi Anynet ^+ utilizzando i pulsanti del televisore. I dispositivi Anynet ^+ possono essere gestiti solo tramite telecomando.
In determinate condizioni, il telecomando del televisore potrebbe non funzionare. In questo caso, selezionare nuovamente il dispositivo Anynet ^+ .
Le funzioni Anynet ^+ non sono attive con prodotti di altre marche.
Le operazioni ◀◀, ▶▶ possono differire in base al dispositivo in uso.

Registrazione

Con un videoregistratore Samsung è possibile registrare un programma televisivo.

1. Premere il tasto TOOLS. Premere ENTER ← per selezionare Anynet⁺ (HDMI-CEC).
2. Premere il tasto ▲ o ▼ per selezionare Recording Immediately, quindi premere ENTER ↙. La registrazione ha inizio.

Se sono presenti più dispositivi di registrazione
Se sono collegati più dispositivi di registrazione, questi vengono elencati. Premere il tasto ▲ o ▼ per selezionare un particolare dispositivo, quindi premere ENTER ☐. La registrazione ha inizio.
Se il dispositivo di registrazione non è visualizzato, selezionare Elenco dispositivi e premere il tasto rosso per eseguire la ricerca dei dispositivi

1. Per uscire, premere EXIT.

Anynet* Visualizza TV Elenco dispositivi Registrazione : DVDR DVDR MENU DVDR INFO Ricevitore : Spenta Impostazione Sposta Conf Ritorno

E' possibile registrare il segnale preveniente da una sorgente selezionando Registrazione: (nome_dispositivo).
Premendo il tasto ● si eseguirà la registrazione del programma attualmente visualizzato sul televisore. Se si stanno guardando le immagini provenienti da un altro dispositivo, vengono registrate le immagini di quel dispositivo.
Prima di registrare, controllare che il jack dell'antenna sia correttamente collegato al dispositivo di registrazione. Per collegare in modo corretto un'antenna a un dispositivo di registrazione, consultare il manuale dell'utente del dispositivo di registrazione utilizzato.

Ascolto tramite il Ricevitore (Home theater)

È possibile ascoltare l'audio tramite un ricevitore anzichè dagli altoparlanti del televisore.

1. Premere il tasto TOOLS. Premere ENTER ▲ per selezionare Anynet+ (HDMI-CEC).
2. Premere ▲ o ▼ per selezionare Ricevitore. Premere ◀ o ▶ per selezionare Acceso o Spenta.
3. Per uscire, premere EXIT.

Se il ricevitore supporta solo l'audio, potrebbe non comparire nell'elenco dei dispositivi.
Il ricevitore è operativo solo se è collegata in modo appropriato la porta ottica di ingresso del ricevitore alla porta DIGITAL AUDIO OUT (OPTICAL) del televisore.
Quando il ricevitore (home theatre) è impostato su Acceso, è possibile udire l'audio proveniente dall'uscita ottica del televisore. Quando il televisore visualizza un segnale DTV (Antenna), invia l'audio a 5.1 canali al ricevitore Home Theatre. Se la sorgente è un componente digitale, come per es. un DVD, ed è collegata al televisore mediante HDMI, saranno udibili solo 2 canali audio dal ricevitore Home Theatre.
Nel caso di una interruzione di corrente al televisore quando il menu Ricevitore è impostato su Acceso (per lo scollegamento del cavo o un calo di potenza), la funzione Selezione altoparlante può essere impostata su Altoparlante est alla riaccensione del televisore.

Anynet+ Visualizza TV Elenco dispositivi Registrazione: DVDR DVDR MENU DVDR INFO Ricovitore : Spenta Impostazione Sposta Conf. Ritorno

Anynet+ Visualizza TV Elenco dispositivi Registrazione: DVDR DVDR MENU DVDR INFO Ricovitore : Spenta Impostazione Sposta Conf. Ritorno

Problema	Possibile soluzione
Anynet^+ non funziona.	Controllare se si sta utilizzando un dispositivo Anynet^+ . Il sistema Anynet^+ può essere utilizzato solo con dispositivi che supportano Anynet^+ .Collegare un solo ricevitore (Home Theatre).Controllare che il cavo di alimentazione di Anynet^+ sia correttamente collegato.Controllare i collegamenti dei cavi Video/Audio/HDMI 1.3 del dispositivo Anynet^+ .Verificare se Anynet^+ (HDMI-CEC) è impostato su Acceso nel menu Impostazione di Anynet^+ .Verificare che il telecomando del televisore sia in modalità TV.Verificare che sia Anynet^+ la modalità esclusiva del telecomando.In particolari condizioni, Anynet^+ non funziona. (Ricerca canali, Media Play, Plug & Play, ecc).Quando si collega o si rimuove il cavo HDMI 1.3, eseguire una nuova ricerca dei dispositivi oppure spegnere e riaccendere il televisore.Controllare che la funzione Anynet^+ del dispositivo Anynet^+ sia attivata.
Per avviare Anynet^+ .	Verificare che il dispositivo Anynet^+ sia collegato correttamente al televisore e che Anynet^+ (HDMI-CEC) sia impostato su Acceso nel menu Anynet^+ Impostazione.Premere il tasto TV sul telecomando per passare al controllo del televisore. Premere il tasto TOOLS per visualizzare il menu Anynet^+ e selezionare l'opzione desiderata.
Per uscire da Anynet^+ .	Selezionare Visualizza TV nel menu Anynet^+ .Premere il tasto SOURCE sul telecomando del televisore e selezionare un dispositivo non Anynet^+ .Premere P √/∧, PRE-CH e FAV.CH per cambiare la modalità TV. (Notare che il tasto dei canali funziona solo se non è collegato un dispositivo Anynet^+ con sintonizzatore incorporato.)
Sullo schermo viene visualizzato il messaggio ‘Connecting to Anynet^+ device...’.	Non è possibile utilizzare il telecomando durante la configurazione di Anynet^+ o il passaggio a un'altra modalità di visualizzazione.Utilizzare il telecomando solo al termine dell'impostazione di Anynet^+ o del passaggio alla nuova modalità di visualizzazione.
Impossibile avviare la riproduzione sul dispositivo Anynet^+ .	Non è possibile utilizzare la funzione di riproduzione mentre è in corso la funzione Plug & Play.
Lo schermo del dispositivo esterno non appare.	Controllare se il dispositivo supporta le funzioni Anynet^+ .Verificare che il cavo HDMI 1.3 sia collegato correttamente.Verificare che Anynet^+ (HDMI-CEC) sia impostato su Acceso nel menu Anynet^+ Impostazione.Cercare nuovamente altri dispositivi Anynet^+ .E’ possibile collegare un dispositivo Anynet^+ solo tramite un cavo HDMI 1.3. Alcuni cavi HDMI potrebbero non supportare le funzioni Anynet^+ .In caso di chiusura anomala, a causa di uno scollegamento del cavo HDMI, del cavo di alimentazione oppure di una interruzione di corrente, ripetere la ricerca del dispositivo.
Il programma TV non può essere registrato.	Verificare se il jack dell’antenna sul dispositivo di registrazione è correttamente collegato.
L’audio del televisore non viene riprodotto attraverso il ricevitore.	Collegare il televisore e il ricevitore mediante il cavo ottico.

Funzione Teletext

La maggior parte delle emittenti televisive fornisce servizi informativi tramite il servizio Teletext. La pagina dell'indice del servizio Teletext contiene informazioni sull'uso del servizio. Inoltre, è possibile selezionare varie opzioni tramite i tasti del telecomando.

Per visualizzare correttamente le informazioni del servizio Teletext, è necessario che la ricezione del canale sia stabile. In caso contrario, alcune informazioni potrebbero essere perse o alcune pagine potrebbero non essere visualizzate correttamente.

1 Ⓑ... (modalità)

Premere questo tasto per selezionare la modalità Teletext (LIST/FLOF). Premendo questo tasto nella modalità LIST, si attiva la modalità di memorizzazione dell'elenco. In modalità di salvataggio List, è possibile memorizzare la pagina Teletext all'interno di un elenco utilizzando il tasto ☐(memorizza).

② ☑? (scopri)

Consente di visualizzare il testo nascosto (risposte a quiz, ad esempio). Per tornare alla modalità di visualizzazione normale, premere di nuovo il tasto.

3 (Formato)

Premere questo tasto per raddoppiare le dimensioni dei caratteri nella metà superiore dello schermo. Premere di nuovo il tasto per ingrandire i caratteri nella metà inferiore dello schermo. Per tornare alla modalità di visualizzazione normale, premere di nuovo il tasto.

4 (memorizza)

Utilizzato per memorizzare le pagine Teletext.

⑤ Tasti colorati (rosso/verde/giallo/blu)

Se una emittente usa il sistema FASTEXT, i vari argomenti trattati in una pagina Teletext vengono codificati in base ai colori e possono essere selezionati premendo i relativi tasti colorati. Premere il tasto il cui colore corrisponde a quello dell'argomento desiderato. La pagina viene visualizzata con altre informazioni colorate che possono essere selezionate allo stesso modo. Per visualizzare la pagina successiva o precedente, premere il tasto colorato corrispondente.

6 (Teletext on/mix)

Premere questo tasto per attivare la modalità Teletext dopo avere selezionato un canale che fornisce questo tipo di servizio. Premere di nuovo il tasto per sovrapporre le informazioni del servizio Teletext alla trasmissione corrente.

⑦ □ (esci)

Esce dalla visualizzazione del servizio Teletext.

8 (pagina secondaria)

Visualizza la pagina secondaria disponibile.

9 ≡1 (pagina su)

Consente di visualizzare la pagina Teletext successiva.

10 1≡ (pagina giù)

Consente di visualizzare la pagina Teletext precedente.

11 ≡ (mantieni)

Consente di mantenere visualizzata una pagina, se la pagina è collegata a più pagine secondarie che scorrono automaticamente. Premerlo nuovamente per riprendere la visualizzazione.

12 ≡i (indice)

In modalità Teletext, premere questo tasto in qualsiasi momento per visualizzare la pagina dell'indice (contenuti).

13 ≡x (annulla)

Utilizzato per visualizzare le stazioni emittenti durante la ricerca di una pagina.

POWER TV 1 2 3 4 5 6 7 8 9 FAV.CH 0 PRE-CH + MUTE SOURCE INFO MENU GUIDE TOOLS RETURN CH LIST EXIT TTX/MX MEDIA.P P.SIZE L-I AD SUBT. DUAL SAMSUNG

E' possibile cambiare le pagine Teletext premendo i tasti numerici sul telecomando.

Le pagine Teletext sono organizzate in base a sei categorie:

Parte	Contenuti
A	Numero della pagina selezionata.
B	Identità della stazione emittente.
C	Numero della pagina corrente o stato della ricerca.
D	Data e ora.
E	Testo.
F	Informazioni sullo stato.
	Informazioni FASTEXT.

A B C D E F

Le informazioni del servizio Teletext sono spesso suddivise su più pagine visualizzate in sequenza alle quali è possibile accedere come segue:

– Digitando il numero di pagina
– Selezionando un titolo in un elenco
- Selezionando un'intestazione colorata (sistema FASTEXT)

Il servizio Teletext supportato dal televisore è la versione 2.5 che consente di visualizzare ulteriori elementi grafici o di testo.
In base alla trasmissione, possono comparire bande laterali vuote durante la visualizzazione del servizio Teletext.
In questo caso, non verranno trasmessi ulteriori elementi grafici o di testo.
I televisori meno recenti che non supportano la versione 2.5 non sono in grado di visualizzare alcun elemento grafico o di testo aggiuntivo, a prescindere dal tipo di trasmissione Teletext.
Premere il tasto TV per uscire dal servizio Teletext.

POWER TV 1 2 3

Installazione del piedistallo

Preimpostazione: Collocare la guida del piedistallo e il collare della copertura sul piedistallo e avvitarli usando le viti fornite. Solo per il modello da 32 pollici.

Retro Fronte

1. Assemblare il TV LCD al piedistallo.

Il televisore deve essere sorretto da due o più persone.
Prima di assemblare le due parti, controllare se il lato del piedistallo (anteriore/posteriore) è quello corretto.
Per installare il televisore sul piedistallo a un'altezza corretta, non applicare una forza eccessiva verso il basso sul lati sinistro o destro superiori del televisore.

1. Avvitare le viti nella posizione ①, quindi avvitare le altre viti nella posizione ②.

☑ Raddrizzare il prodotto e serrare le viti. Avvitando le viti con lo schermo LCD appoggiato sul piano, una volta sollevato il prodotto potrebbe risultare inclinato su un lato.

1. Svitare le viti sul retro del televisore.
2. Separare il piedistallo dal televisore.

Il televisore deve essere sorretto da due o più persone.

1. Coprire il foro sul fondo con l'apposito tappo.

Installazione del Kit di montaggio a parete

Gli articoli del kit di montaggio a parete (venduti separatamente) consentono di montare il televisore alla parete.

Per informazioni dettagliate sull'installazione del kit di montaggio a parete, consultare le istruzioni fornite insieme agli articoli del kit. Contattare un tecnico per richiedere assistenza quando si monta la staffa a parete.

Samsung Electronics non può essere ritenuta responsabile per qualsiasi danno al prodotto o infortuni causati da una installazione autonoma del televisore da parte dell'utente.

Non installare il Kit di montaggio a parete mentre il televisore è acceso. In caso contrario, potrebbero verificarsi incidenti con lesioni personali causate da scosse elettriche.

Assemblaggio dei cavi

Racchiudere i cavi nel fermacavi in modo che non siano visibili attraverso il piedistallo trasparente.

Blocco antifurto Kensington

Il blocco Kensington è un dispositivo usato per fissare fisicamente il sistema quando viene utilizzato in un luogo pubblico. L'aspetto del dispositivo e il metodo di blocco possono variare in base alla marca del prodotto.

Per informazioni sull'uso, consultare il manuale fornito insieme al blocco Kensington.

Il dispositivo di blocco è in vendita separatamente.
La posizione del blocco Kensington può variare a seconda del modello.

1. Inserire il dispositivo nell'alloggiamento del blocco Kensington sul TV LCD (①) e ruotarlo nella direzione di chiusura (②).

2. Collegare il cavo del blocco Kensington (③).

3. Fissare il blocco Kensington a un tavolo o un altro oggetto pesante.

Mantenere le distanze necessarie tra il prodotto e gli altri elementi presenti (per esempio le pareti) per garantire un'adeguata ventilazione.

La mancata osservanza di tale precauzione può comportare un pericolo d'incendio o un malfunzionamento a causa del surriscaldamento del prodotto.

Installare il prodotto mantenendo le distanze indicate in figura.

Quando si usa un piedistallo o un sistema di montaggio a parete, utilizzare solo le parti fornite da Samsung Electronics.

• L'uso di parti di altre marche può causare un malfunzionamento o lesioni provocate da una eventuale caduta del prodotto.
• L'uso di parti di altre marche può comportare un malfunzionamento o un pericolo di incendio per il surriscaldamento del prodotto a causa di una ventilazione inadeguata.

L'aspetto del prodotto può variare a seconda del modello.

Durante l'installazione del prodotto con un piedistallo

10 cm 10 cm 10 cm

Durante l'installazione del prodotto con un sistema di montaggio a parete

10 cm 10 cm 10 cm 10 cm

Fissaggio del televisore alla parete

Attenzione: Tirare, spingere o arrampicarsi sul televisore sono azioni che possono provocarne la caduta. Si raccomanda di non far giocare i bambini con il televisore poiché potrebbero appendersi ad esso destabilizzandolo; se ciò dovesse verificarsi, il televisore potrebbe cadere provocando lesioni personali gravi e perfino mortali. Seguire tutte le precauzioni di sicurezza descritte della documentazione allegata. Per una maggiore stabilità e sicurezza del prodotto, installare il dispositivo anticaduta come segue.

Per evitare una eventuale caduta del televisore:

1. Avvitare saldamente i ganci alla parete. Verificare che le viti di fissaggio siano ben serrate.

A seconda del tipo di parete, potrebbe essere necessario utilizzare anche un fisher.
Poiché i ganci, le viti e il cavo di sicurezza non sono forniti in dotazione, è necessario acquistare tali materiali separatamente.

1. Rimuovere le viti dal centro del pannello posteriore del televisore, inserirle nei ganci e quindi avvitarle nuovamente al televisore.

Le viti potrebbero non essere fornite insieme al prodotto. In questo caso, acquistare le viti separatamente in base alle specifiche qui riportate.
Specifiche delle viti

• Per un TV LCD da 17 \~ 29 pollici: M4 X L15

• Per un TV LCD da 32 \~ 40 pollici: M6 X L15

• Collegare i ganci fissati al televisore a quelli fissati alla parete utilizzando un cavo resistente, quindi legarlo strettamente.

Installare il televisore il più possibile vicino alla parete in modo che non possa cadere all'indietro.
Collegare il cavo in modo che i ganci fissati alla parete si trovino allineati o leggermente più in basso di quelli fissati al televisore.
Slegare il cavo prima di spostare il televisore.

1. Accertarsi che tutte le connessioni siano adeguatamente fissate. Controllare

periodicamente le connessioni per verificarne l'eventuale usura o rottura. Per qualsiasi

dubbio relativo alla sicurezza delle connessioni effettuate, contattare un installatore specializzato.

Parete

Nessun audio o immagine	Controllare che il cavo di alimentazione sia collegato alla presa di corrente.Verificare di aver premuto il tasto sul dispositivo.Controllare le impostazioni relative al contrasto e alla luminosità dell'immagine.Controllare il volume.
Immagine normale ma audio assente	Controllare il volume.Controllare se il tasto MUTE del telecomando è stato premuto.Verificare le impostazioni dell'opzione Selezione altoparlante.
Lo schermo è nero e l'indicatore di alimentazione lampeggia in modo continuo	Sul computer controllare l'alimentazione e il cavo di segnale.Il televisore sta utilizzando il proprio sistema di gestione alimentazione.Muovere il mouse o premere un tasto qualsiasi sulla tastiera del computer.
Nessuna immagine oppure immagine in bianco e nero	Regolare le impostazioni del colore.Controllare se la selezione del sistema di trasmissione è corretta.
Interferenze audio e immagine	Provare a identificare l'apparecchiatura elettrica che causa le interferenze e spostarla più lontano.Collegare il televisore a un'altra presa di alimentazione.
Immagini offuscate o poco nitide, audio distorto	Controllare la direzione, la posizione e i collegamenti dell'antenna.Questo problema si verifica spesso quando si utilizza un'antenna interna.
Telecomando non funzionante	Sostituire le batterie del telecomando.Pulire il bordo superiore del telecomando (finestra di trasmissione).Controllare i terminali delle batterie.
Viene visualizzato il messaggio 'Controlla cavo segnale.'.	Controllare che il cavo del segnale sia saldamente collegato al PC o alle sorgenti video.Controllare che le sorgenti video o il PC siano accesi.
In modalità PC, viene visualizzato il messaggio 'Modo non supportato'.	Controllare la risoluzione massima e la frequenza dell'adattatore video.Confrontare questi valori con i dati delle modalità di visualizzazione.
L'immagine danneggiata viene visualizzata nell'angolo dello schermo.	Se Adatta a schermo è selezionata in alcuni dispositivi esterni, l'immagine danneggiata può essere visibile nell'angolo dello schermo. Questa anomalia è causata dalle periferiche esterne, non dal televisore.
Viene visualizzato il messaggio 'Ripristina tutte le impostazioni ai valori predefiniti.'.	Ciò si verifica quando si tiene premuto il tasto EXIT per qualche istante. Le impostazioni del prodotto vengono reimpostate ai valori di fabbrica.
Guardando da vicino il bordo della cornice dello schermo del televisore è possibile notare delle piccole particelle.	Ciò non costituisce un difetto ma fa parte del design del prodotto.

☑ Lo schermo LCD TFT usa un pannello composto da sotto pixel (6 220 800) che richiedono una speciale tecnologia di produzione. Tuttavia, alcuni pixel potrebbero risultare più luminosi o più scuri. Questo fenomeno non ha alcun impatto sulle prestazioni del prodotto.

Nome modello	LE32B550, LE32B551LE32B553, LE32B554	LE37B550, LE37B551LE37B553, LE37B554
Dimensione schermo(Diagonale)	32 poll.	37 poll.
Risoluzione PC(Ottimale)	1920 x 1080 a 60 Hz	1920 x 1080 a 60 Hz
Audio(Uscita)	2 x 10W	2 x 10W
Dimensioni (LarxProxAlt)CorpoCon piedistallo	794 X 77 X 524 mm794 X 240 X 570 mm	917 X 79 X 592 mm917 X 255 X 658 mm
PesoCon piedistallo	13 kg	16 kg
Caratteristiche ambientaliTemperatura di esercizioUmidità di esercizioTemperatura di stoccaggioUmidità di stoccaggio	Da 10°C a 40°C (50°F a 104°F)Dal 10% all'80%, senza condensaDa -20°C a 45°C (-4°F a 113°F)Dal 5% al 95%, senza condensa
Piedistallo ruotabile(Sinistra / Destra)	-20° ~ 20°
Nome modello	LE40B550, LE40B551LE40B553, LE40B554	LE46B550, LE46B551LE46B553, LE46B554
Dimensione schermo(Diagonale)	40 poll.	46 poll.
Risoluzione PC(Ottimale)	1920 x 1080 a 60 Hz	1920 x 1080 a 60 Hz
Audio(Uscita)	2 x 10W	2 x 10W
Dimensioni (LarxProxAlt)CorpoCon piedistallo	982 X 79 X 626 mm982 X 255 X 676 mm	1116 X 79 X 706 mm1116 X 275 X 770 mm
PesoCon piedistallo	18 kg	23 kg
Caratteristiche ambientaliTemperatura di esercizioUmidità di esercizioTemperatura di stoccaggioUmidità di stoccaggio	Da 10°C a 40°C (50°F a 104°F)Dal 10% all'80%, senza condensaDa -20°C a 45°C (-4°F a 113°F)Dal 5% al 195%, senza condensa
Piedistallo ruotabile(Sinistra / Destra)	-20° ~ 20°

Design e specifiche sono soggetti a modifiche senza preavviso.
Questo prodotto è un'apparecchiatura digitale di Classe B.
Per l'alimentazione elettrica e il consumo di corrente, consultare l'etichetta apposta al prodotto.

Analogue: analogni kanali.
