LE32B551A6W - TELEVISOR SAMSUNG - Manual de uso y guía de instrucciones gratis

Tipo de producto	Televisor LCD
Tamaño de la pantalla	32 pulgadas
Resolución	1366 x 768 píxeles (HD Ready)
Tecnología de visualización	LCD con retroiluminación CCFL
Frecuencia de actualización	60 Hz
Puertos HDMI	2 puertos HDMI
Puertos USB	1 puerto USB
Consumo eléctrico	70 W (en funcionamiento), 0.3 W (en espera)
Dimensiones (L x H x P)	78.2 x 51.5 x 8.5 cm (sin pie)
Peso	10.5 kg (sin pie)
Compatibilidad VESA	200 x 200 mm
Funciones principales	Tuner TNT, modo de ahorro de energía, ajuste automático de imagen
Mantenimiento y limpieza	Utilizar un paño suave y seco, evitar productos químicos agresivos
Piezas de repuesto y reparabilidad	Reparabilidad limitada, piezas disponibles bajo pedido
Seguridad	Conforme a las normas de seguridad CE, no exponer a la humedad
Información general	Garantía de 2 años, soporte técnico disponible

Preguntas frecuentes - LE32B551A6W SAMSUNG

¿Cómo reiniciar mi televisor Samsung LE32B551A6W?

Para reiniciar su televisor, presione el botón 'Menú' del control remoto, vaya a 'Configuración', luego seleccione 'Reiniciar'. Siga las instrucciones en pantalla.

¿Por qué mi televisor no capta los canales?

Verifique que la antena esté correctamente conectada. Acceda al menú 'Configuración', luego a 'Búsqueda de canales' y inicie una nueva búsqueda.

¿Cómo ajustar la imagen de mi televisor?

Presione el botón 'Menú', luego seleccione 'Imagen'. Puede ajustar el brillo, el contraste y otros parámetros según sus preferencias.

Mi televisor no enciende, ¿qué hacer?

Verifique que el televisor esté correctamente conectado a una toma de corriente funcional. Intente desconectar el televisor durante unos minutos antes de volver a conectarlo.

¿Cómo conectar mi televisor a un dispositivo externo (como un decodificador)?

Utilice un cable HDMI para conectar el dispositivo externo a uno de los puertos HDMI del televisor. Seleccione la fuente correcta presionando el botón 'Fuente' del control remoto.

¿Cómo activar o desactivar el modo Eco?

Vaya al menú 'Configuración', seleccione 'Ahorro de energía', luego active o desactive el modo Eco según sus necesidades.

El sonido de mi televisor es bajo o está ausente, ¿qué hacer?

Verifique el volumen del televisor y asegúrese de que no esté en modo silencio. Si el problema persiste, verifique las conexiones de audio de sus dispositivos externos.

¿Cómo actualizar el software de mi televisor?

Acceda al menú 'Configuración', luego a 'Soporte', y seleccione 'Actualización de software'. Siga las instrucciones para verificar e instalar las actualizaciones disponibles.

Mi televisor muestra un mensaje de error, ¿qué hacer?

Anote el código de error mostrado y consulte el manual de usuario para soluciones específicas. También puede contactar al soporte técnico de Samsung.

MANUAL DE USUARIO LE32B551A6W SAMSUNG

☐ Volume auto → Spenta / Acceso

Anynet ^+ (HDMI-CEC) → Spenta / Acceso

□ Nota sobre la TV digital

1. Las funciones relacionadas con la TV digital (DVB) sólo están disponibles en países o regiones donde se emitan señales terrestres digitales DVB-T (MPEG2 y MPEG4 AVC) o donde se tenga acceso a servicios de televisión por cable compatibles con DVB-C (MPEG2 y MPEG4 AAC). Póngase en contacto con su distribuidor para conocer si puede recibir señales DVB-T o DVB-C.
2. DVB-T es una norma del consorcio europeo para la transmisión de la televisión digital terrestre y DVB-C lo es para la transmisión de la televisión digital por cable. Sin embargo, en esta especificación no se incluyen algunas funciones diferenciadas, como EPG (Guía electrónica de programas), VOD (Vídeo a la carta) y otras. Por ello, en estos momentos aún no están disponibles.
3. Este equipo de televisión cumple las más actuales normas de DVB-T y DVB-C, de [agosto de 2008], pero no se garantiza la compatibilidad con futuras emisiones de televisión digital terrestre DVB-T y por cable DVB-C.
4. Según los países o regiones donde se utilice este equipo de TV, algunos proveedores de la televisión por cable pueden cobrar un pago adicional por este servicio y pueden exigir al usuario su aceptación de los términos y condiciones de su empresa.
5. Algunas funciones de televisión digital pueden no estar disponibles en algunos países o regiones y DVB-C o puede no funcionar correctamente con algunos proveedores del servicio de cable.
6. Para obtener más información, póngase en contacto con su centro de atención al cliente de SAMSUNG.

□ Precauciones al mostrar en la pantalla una imagen fija

La imagen fija puede causar daños permanentes en la pantalla del televisor.

- No deje una imagen fija, total o parcial, en la pantalla LCD durante más de 2 horas ya que se podría producir una retención de la imagen en la pantalla. Este fenómeno de retención de imágenes también se denomina ‘quemadura de pantalla’. Para evitar que se produzca esa persistencia de la imagen, reduzca el nivel de brillo y de contraste de la pantalla cuando muestre imágenes fijas.

El uso del televisor LCD en formato 4:3 durante un tiempo prolongado puede dejar rastros de bordes en las partes izquierda, derecha y central de la pantalla debido a las diferencias en la emisión lumínica de la pantalla. Reproducir un DVD o una videoconsola puede causar un efecto similar en la pantalla. La garantía no cubre estos daños.

- Ver imágenes fijas de videojuegos y PC durante más tiempo del indicado puede producir imágenes fantasma parciales. Para evitar este efecto, reduzca el 'brillo' y el 'contraste' cuando vea imágenes fijas.

CONTENIDO

CONFIGURACIÓN DEL TELEVISOR

■ Aspecto general del panel de control 2
■ Accesorios .... 3
■ Aspecto general del panel de conexiones....4
■ Aspecto general del mando a distancia....6
■ Instalación de las pilas en el mando a distancia .... 7

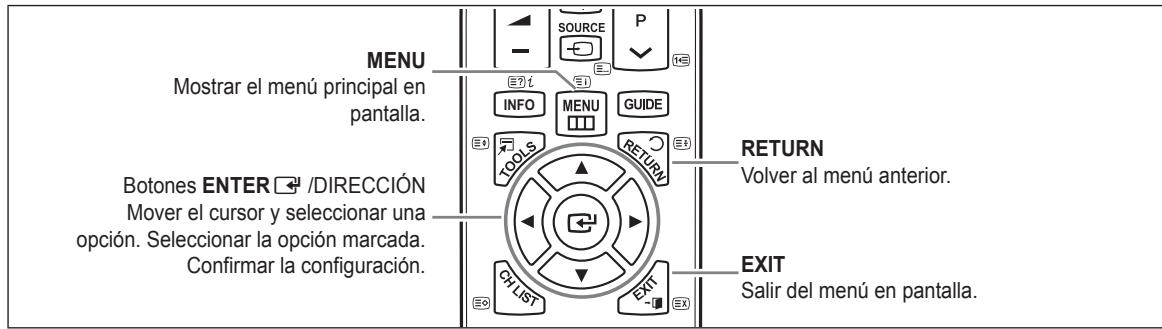

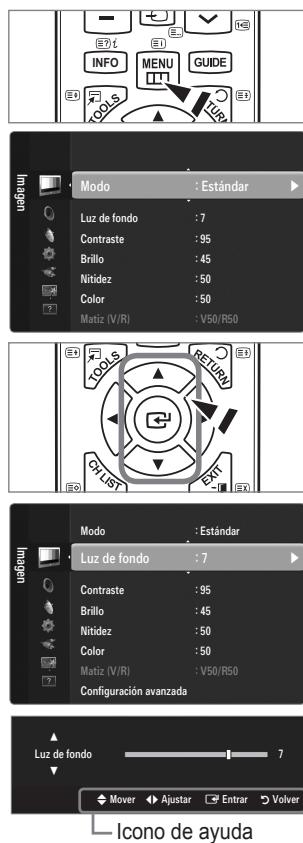

■ Visualización de los menús 7
■ Cómo poner el televisor en modo de espera....8
■ Función Plug & Play 8
■ Visualización de la pantalla 9

CANAL

■ Menú del canal 9

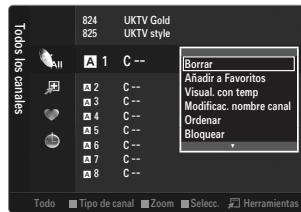

■ Gestión de los canales 12

IMAGEN

■ Configuración del menú de imagen.... 14

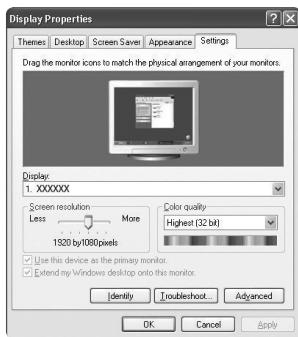

■ Uso del televisor como una pantalla de ordenador (PC)...... 18
■ Ajuste del televisor con el ordenador .... 19

SONIDO

■ Configuración del menú de sonido 20
■ Selección del modo de sonido....21

CONFIGURACIÓN

■ Configuración del menú de configuración 22

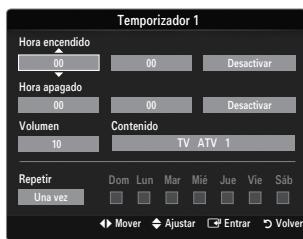

■ Configuración de la hora 24

ENTRADA/AYUDA

■ Menú de entrada 26
■ Menú de ayuda....26

REPRODUCTOR MEDIA PLAY (USB)

■ Utilización de la función Media Play 28

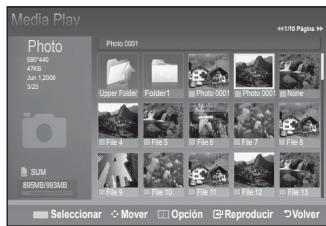

■ Utilización del menú Media Play 29

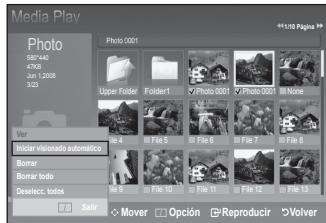

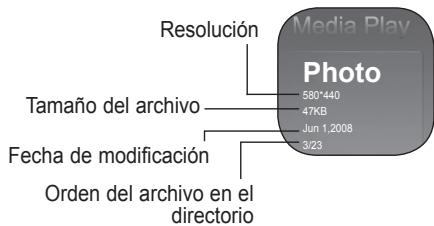

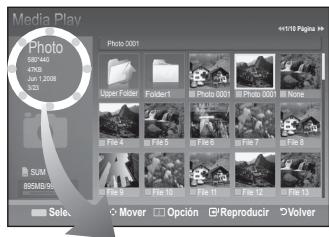

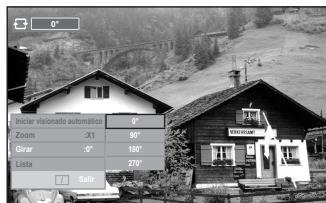

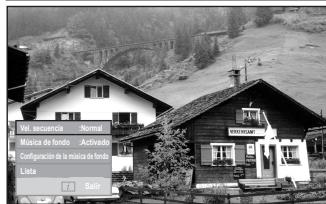

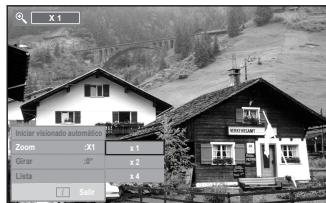

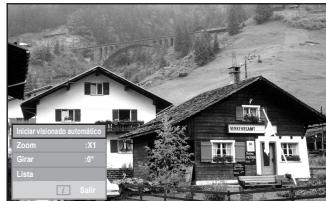

■ Utilización de la lista PHOTO (JPEG).... 30

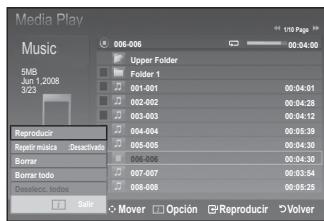

■ Utilización de la lista de archivos MP3 33
■ Utilización del menú Configuración .... 34

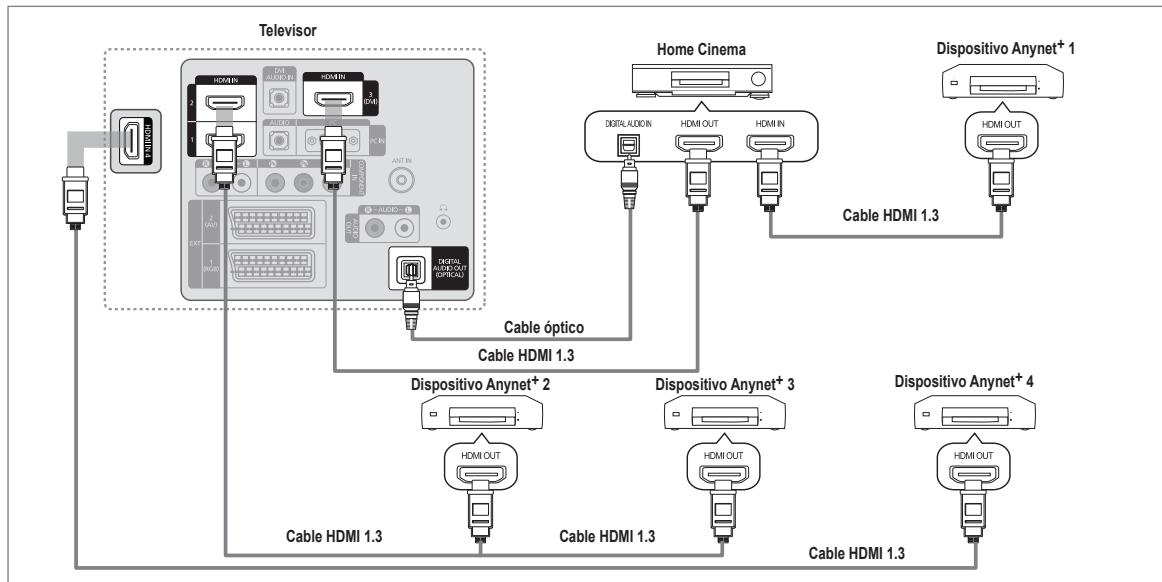

ACERCA DE ANYNET+

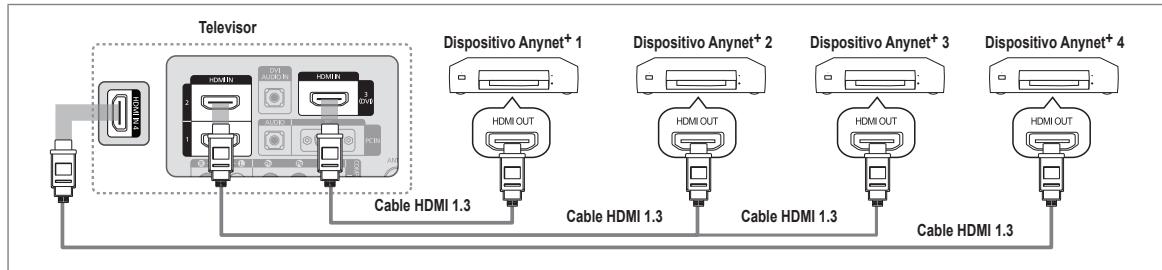

■ Conexión de dispositivos Anynet ^+ 35
■ Configuración de Anynet ^+ 36
■ Conexión entre dispositivos Anynet ^+ 36
■ Grabación 37
■ Escucha a través de un receptor (sistema Home Cinema)...... 37
■ Solución de problemas de Anynet ^+ 38

RECOMENDACIONES

■ Función de teletexto 39
■ Instalación del soporte....40
■ Desconexión del soporte 41
■ Instalación del equipo de montaje en la pared 41

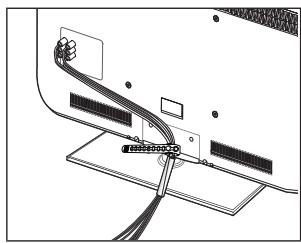

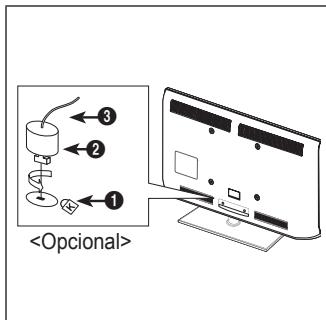

■ Montaje de los cables 41
■ Bloqueo antirrobo Kensington 41

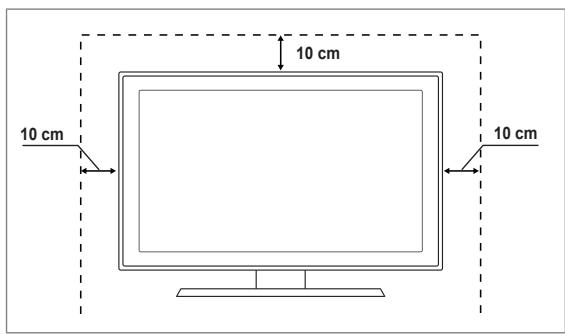

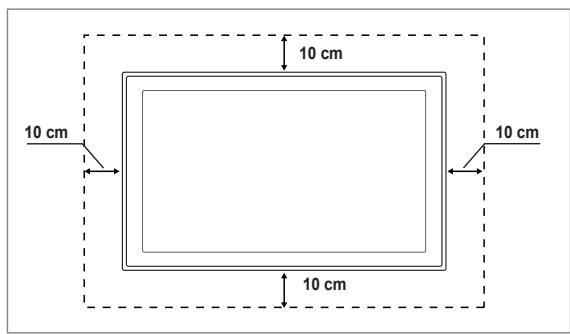

■ Seguridad en el espacio de instalación 42
■ Fijación del televisor a la pared 42
■ Solución de problemas: Antes de ponerse en contacto con el personal del servicio técnico....43
■ Especificaciones....44

Licencia

TruSurround HD, SRS y el símbolo (●) son marcas registradas de SRS Labs, Inc. La tecnología TruSurround HD está incorporada bajo licencia de SRS Labs, Inc.

Fabricado bajo licencia de Dolby Laboratories. Dolby y el símbolo de la doble D son marcas comerciales de Dolby Laboratories.

Símbolo

Botón de una pulsación

[Non-Text]

Botón TOOLS

A

Pulsar

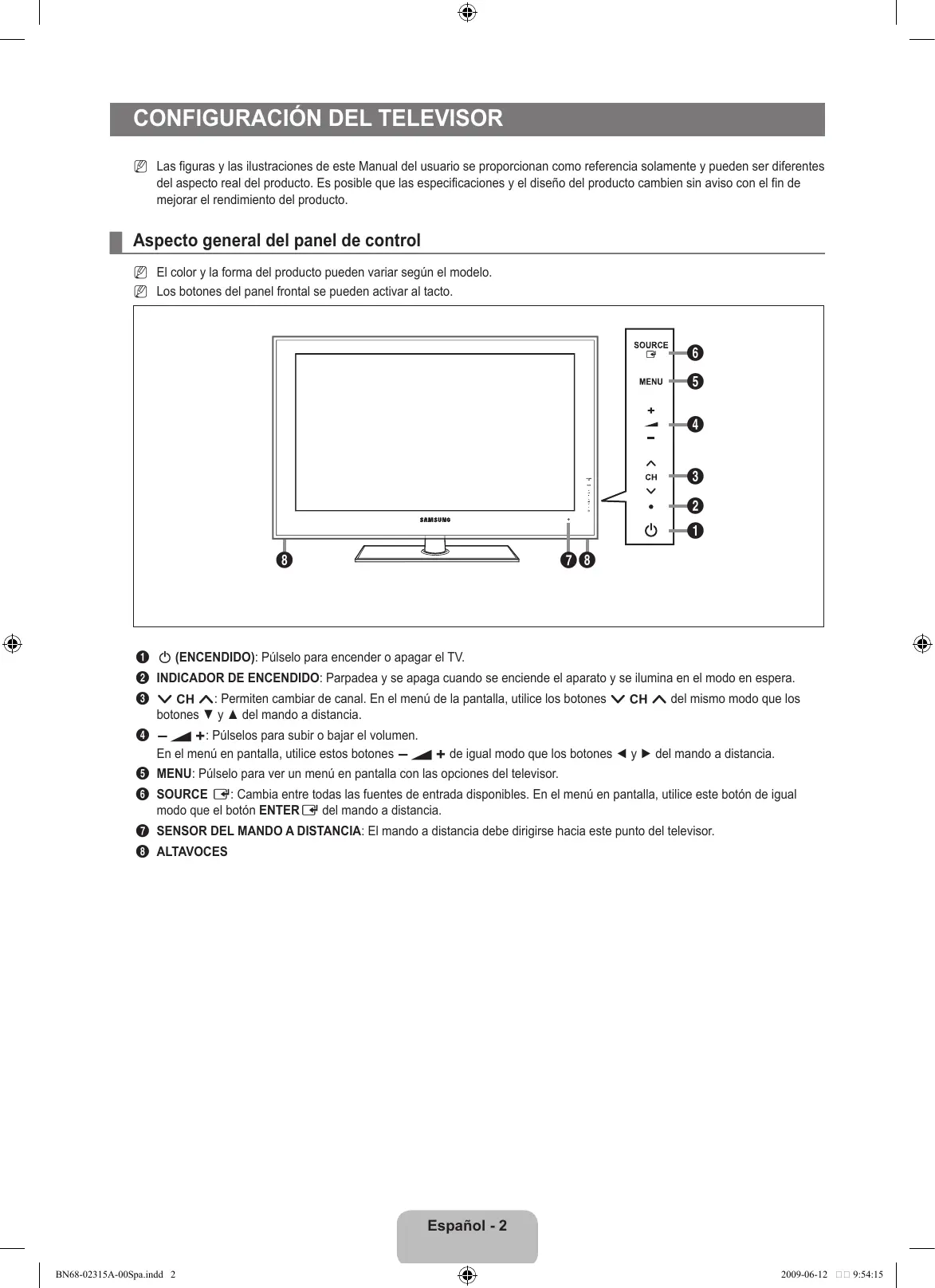

CONFIGURACIÓN DEL TELEVISOR

Las figuras y las ilustraciones de este Manual del usuario se proporcionan como referencia solamente y pueden ser diferentes del aspecto real del producto. Es posible que las especificaciones y el diseño del producto cambien sin aviso con el fin de mejorar el rendimiento del producto.

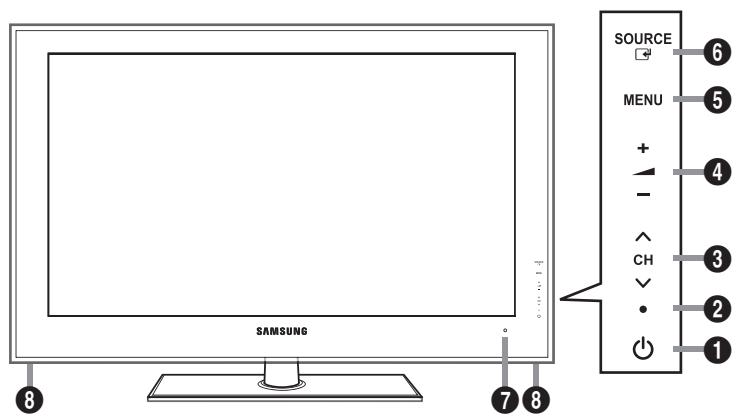

Aspecto general del panel de control

El color y la forma del producto pueden variar según el modelo.
Los botones del panel frontal se pueden activar al tacto.

SOURCE MENU + - CH - 1 2 3 4 5 6 SAMSUNG 7 8

① (ENCENDIDO): Púlselo para encender o apagar el TV.
② INDICADOR DE ENCENDIDO: Parpadea y se apaga cuando se enciende el aparato y se ilumina en el modo en espera.
③ √ CH ∧: Permiten cambiar de canal. En el menú de la pantalla, utilice los botones √ CH ∧ del mismo modo que los botones √ y ▲ del mando a distancia.
4 — ▲ +: Púlselos para subir o bajar el volumen. En el menú en pantalla, utilice estos botones — ▲ + de igual modo que los botones ◀ y ▶ del mando a distancia.
⑤ MENU: Púlselo para ver un menú en pantalla con las opciones del televisor.
6 SOURCE ☑: Cambia entre todas las fuentes de entrada disponibles. En el menú en pantalla, utilice este botón de igual modo que el botón ENTER ☑ del mando a distancia.
⑦ SENSOR DEL MANDO A DISTANCIA: El mando a distancia debe dirigirse hacia este punto del televisor.
8 ALTAVOCES

Mando a distancia y 2 pilas AAA

Cable de alimentación

Cubierta del orificio inferior

(M4 X L16)

Tarjeta de garantía/Guía de seguridad (no disponible en todos los lugares)

Tornillos del soporte x 4 (Según el modelo)

Paño de limpieza

Soporte de cables (Según el modelo)

Asegúrese de que los siguientes elementos se incluyen con el TV LCD. Si falta alguno, póngase en contacto con su distribuidor.
El color y la forma de los componentes pueden variar según el modelo.

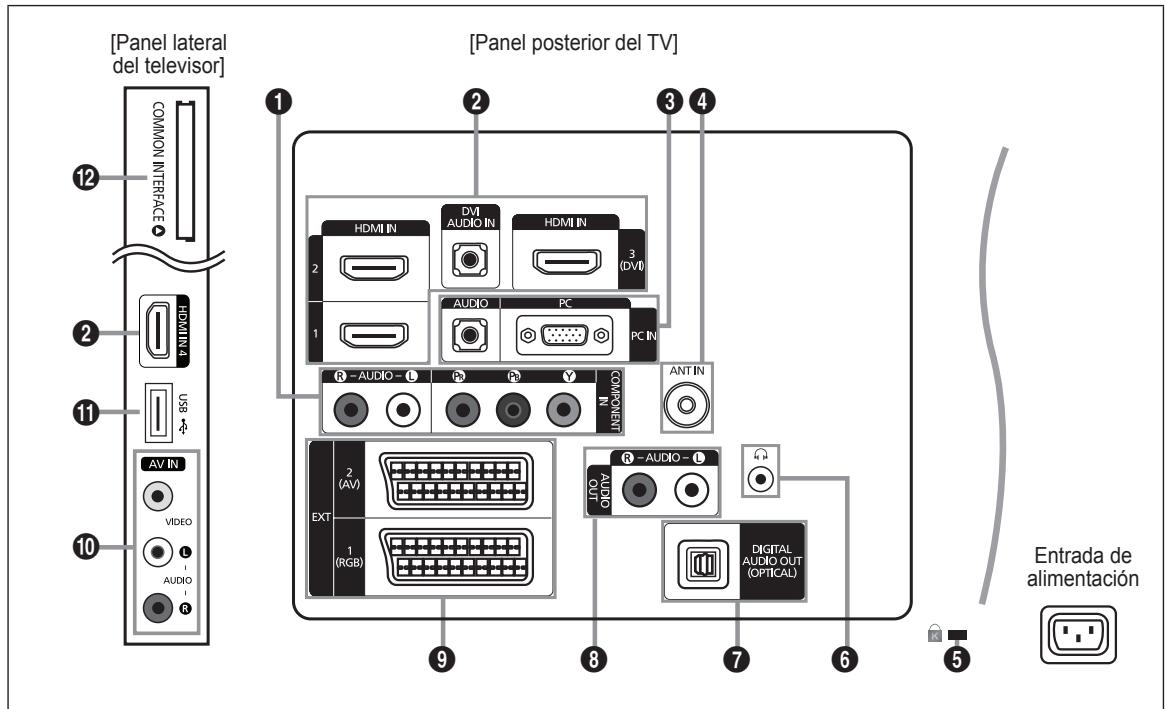

[Panel lateral del televisor] [1] [Panel posterior del TV] 12 COMMON INTERFACE 2 HDMI IN HDMI IN USB 11 AV IN VIDEO 1 AUDIO 8 [2] (AV) EXT 1 (RGB) 9 8 7 6 5 [3] 4 HDMI IN DV AUDIO IN HDMI IN 3 (DVI) 1 AUDIO PC PC IN R - AUDIO - L P P Y COMPONENT ANT IN AUDIO OUT DIGITAL AUDIO OUT (OPTICAL) Entrada de alimentación

El color y la forma del producto pueden variar según el modelo.
① COMPONENT IN

Permite conectar el vídeo/audio de componentes.

② HDMI IN 1, 2, 3(DVI), 4 / DVI AUDIO IN

Permite conectar al terminal HDMI un dispositivo que tenga salida HDMI.

No se necesita conexión de sonido para una conexión de HDMI a HDMI.
¿Qué es HDMI?

• HDMI, o interfaz multimedia de alta definición, es una interfaz que permite la transmisión de señales digitales de audio y de vídeo mediante un solo cable.
• La diferencia entre los dispositivos HDMI y DVI es que el HDMI es más pequeño que el DVI.
  Puede que el televisor no proporcione salida de sonido y muestre imágenes con colores anómalos si hay conectados reproductores de DVD/Blu-Ray, o bien receptores de cable/satélite (decodificadores) que admiten versiones de HDMI anteriores a la versión 1.3. Si se conecta un cable antiguo HDMI y no hay sonido, conecte el cable HDMI al terminal HDMI IN 3(DVI) y los cables de audio a los terminales DVI AUDIO IN de la parte posterior del televisor. Si sucede esto, póngase en contacto con la empresa suministradora del reproductor de DVD/Blu-Ray/receptor de satélite/cable (decodificador) para confirmar la versión HDMI y solicitar una actualización.
  Use el terminal HDMI IN 3(DVI) para la conexión de DVI a un dispositivo externo. Use un cable de DVI a HDMI o un adaptador de DVI-HDMI (DVI a HDMI) para la conexión del vídeo y los terminales DVI AUDIO IN para el audio. Cuando se usa una conexión de cable HDMI/DVI, se debe conectar en el terminal HDMI IN 3(DVI).
  Los cables HDMI que no son 1.3 pueden causar un molesto parpadeo o que no se muestre la pantalla

③ PC IN [PC] / [AUDIO]

Permite conectar a las tomas de salida de audio y de vídeo de su PC.

Si el ordenador admite una conexión HDMI, se puede conectar ésta al terminal HDMI IN 1, 2, 3(DVI) o 4.
Si el ordenador admite una conexión DVI, se puede conectar ésta al terminal HDMI IN 3(DVI) / DVI AUDIO IN.

4 ANT IN

Se conecta a un sistema de televisión por cable o antena.

⑤ BLOQUEO KENSINGTON (según el modelo)

El bloqueo Kensington (opcional) es un dispositivo que se utiliza para fijar físicamente el sistema cuando se utiliza en un sitio público. Si desea usar un dispositivo de bloqueo, póngase en contacto con el distribuidor donde adquirió el televisor.

La ubicación del bloqueo Kensington puede variar según los modelos.

6 (AURICULARES)

Los auriculares se pueden conectar a la salida de auriculares del equipo. Cuando los auriculares están conectados, se desactiva el sonido de los altavoces incorporados.

El uso de la función de sonido está restringido cuando se conectan auriculares al televisor.
El uso prolongado de los auriculares a un volumen alto puede dañar los oídos.
No recibirá sonido de los altavoces cuando conecte los auriculares al televisor.
El volumen de los auriculares y el del televisor se ajustan por separado.

Se conecta a un componente de audio digital como un receptor del sistema Home Cinema.

Cuando un sistema de audio digital se conecta al terminal DIGITAL AUDIO OUT (OPTICAL): Reduzca el volumen del TV y ajuste el volumen con el control del sistema.
El audio de 5.1 canales es posible cuando el televisor está conectado a un dispositivo externo que admita 5.1 canales.
Cuando el receptor (sistema Home Cinema) está activado, se puede oír la salida de sonido desde el terminal óptico del televisor. Cuando se ve la televisión a través de un DTV (aéreo), el televisor envía el sonido de 5.1 canales al receptor del sistema Home Cinema. Cuando la fuente es un componente digital, como un DVD/Blu-Ray/receptor de cable o satélite (decodificador), y está conectada al televisor a través de HDMI, sólo se oye el sonido de 2 canales del receptor del sistema Home Cinema. Si desea oír audio de 5.1 canales, conecte el terminal de salida de audio digital del DVD/Blu-ray/receptor de cable o satélite (decodificador) directamente a un amplificador o un sistema Home Cinema, no al televisor.

Permite conectar los terminales de la entrada de audio del amplificador/sistema de Home Cinema.

Cuando un amplificador de audio se conecta a los terminales AUDIO OUT [R-AUDIO-L]: Reduzca el volumen del TV y ajuste el volumen con el control del amplificador.

⑨ EXT1, 2

Terminales de entrada o salida para dispositivos externos, como aparatos de vídeo, reproductores de DVD, consolas de videojuegos o reproductores de videodiscos.

En el modo EXT, la salida DTV sólo admite vídeo y audio MPEG SD.

- Especificaciones de entrada/salida

Conector	Entrada			Salida
	Vídeo	Audio (I/D)	RGB	Vídeo + Audio (I/D)
EXT 1	O	O	O	Sólo está disponible la salida de TV o DTV.
EXT 2	O	O	X	La salida que puede elegir.

10 AV IN [VIDEO] / [R-AUDIO-L]

Entradas de vídeo y audio para dispositivos externos, como una videocámara o un reproductor de vídeo.

11 USB

Conector para actualizaciones de software, Media Play, etc.

⑫ Ranura COMMON INTERFACE

• Si no se inserta una 'TARJETA CI' con algunos canales, en la pantalla aparece 'Scrambled Signal'.
• En 2 o 3 minutos aparecerá en la pantalla la información del enlace que contiene un número telefónico, un identificador de 'TARJETA CI', un identificador del sistema y demás información. Si aparece un mensaje de error, póngase en contacto con su proveedor de servicios.
• Si ha terminado la configuración de la información del canal, aparecerá el mensaje 'Updating Completed', que indica que la lista de canales ya se ha actualizado.
  Debe obtener una 'TARJETA CI' en un proveedor local de servicios. Para retirar la 'TARJETA CI', extráigala cuidadosamente con las manos, puesto que si cae al suelo se puede dañar.
  Inserte la 'TARJETA CI' en la dirección marcada sobre ella.
  La ubicación de la ranura COMMON INTERFACE puede variar según los modelos.
  La ‘TARJETA CI’ no se admite en algunos países o zonas; consulte a su distribuidor local.

Puede utilizar el mando a una distancia del televisor de hasta 7 metros.
El exceso de luz puede influir en el rendimiento del mando a distancia.

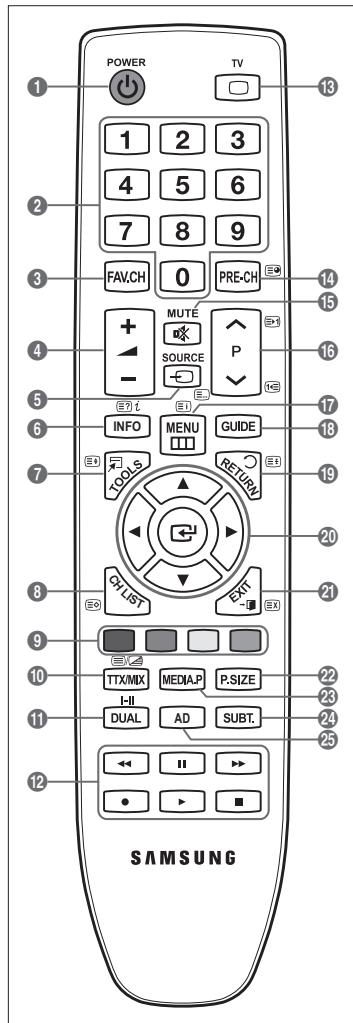

El color y la forma del producto pueden variar según el modelo.

① POWER: Enciende o apaga el TV.

② BOTONES NUMÉRICOS: Permiten cambiar de canal.

3 FAV.CH: Se usa para mostrar las listas de canales favoritos en la pantalla.

④ — ▲ +: Púlselos para subir o bajar el volumen.

5 SOURCE: Púlselo para mostrar y seleccionar las fuentes de vídeo disponibles.

6 INFO : Púlselo para mostrar información en la pantalla.

⑦ TOOLS: Se usa para seleccionar rápidamente las funciones que se usan con mayor frecuencia.

⑧ CH LIST: Muestra las listas de canales en la pantalla.

9 BOTONES DE COLORES: Utilice estos botones en los menús Lista de canales, Media Play, etc.

11 DUAL : Selección de efectos de sonido.

12 Use estos botones en los modos Media Play y Anynet+. (●): Este mando remoto se puede usar para controlar la grabación en las grabadoras de Samsung con la función Anynet+)

13 TV: Selecciona directamente el modo TV.

14 PRE-CH: Permite volver al canal que se ha estado viendo anteriormente.

15 MUTE 📄: púlselo para cortar temporalmente el sonido.

16 ∨ P ∧ : Permiten cambiar de canal.

17 MENU: Muestra el menú de pantalla principal.

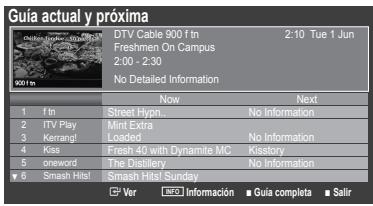

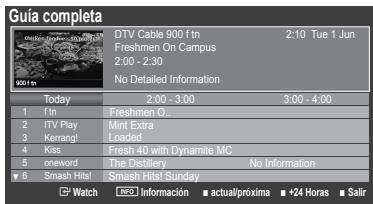

18 GUIDE: Visualización de la Guía electrónica de programas (EPG).
19 RETURN: Vuelve al menú anterior
20 ARRIBA ▲/ ABAJO ▼/ IZQUIERDA ◀/DERECHA
▶/ENTER ☑: Úselo para seleccionar los elementos del menú en la pantalla y cambiar los valores del menú.
21 EXIT: Púlselo para salir del menú.
22 P.SIZE: Selección del tamaño de la imagen.
23 MEDIA.P: Permite reproducir archivos de música e imágenes.
24 SUBT.: Visualización de subtítulos digitales
25 AD: Audio Description selection.

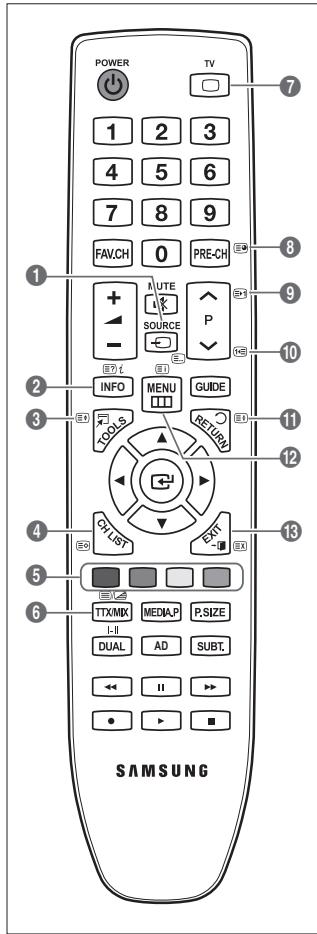

Funciones de teletexto

5 : Selección del modo de teletexto (LIST/FLOF)
6 ☐?: Mostrar el teletexto
7: Selección del tamaño del teletexto
8: Guardar teletexto
9 Selección de tema de Fastext
10 ☐/☐ : Seleccionar alternativamente Teletext, Double o Mix.
13 □ : Sale de la pantalla de teletexto
14: Página secundaria del teletexto
16 ☑-1: Página siguiente del teletexto 1-☐: Página anterior del teletexto
17 Ïi : Índice del teletexto
19 : Retener teletexto
21 ☒x : Cancelar teletexto

POWER TV 1 2 3 4 5 6 7 8 9 FAV.CH 0 PRE-CH + MUTE SOURCE P - INFO MENU GUIDE TOOLS RETURN GT LIST EXT TTX/MIX MEDIA.P P.SIZE I-II DUAL AD SUBT. SAMSUNG

1. Levante la tapa de la parte posterior del mando a distancia, como se muestra en la ilustración.
2. Inserte dos pilas de tamaño AAA.

Respete los extremos ‘+’ y ‘-’ de las pilas que se indican en el diagrama del interior del compartimiento.

1. Vuelva a poner la tapa.

Saque las pilas y guárdelas en un lugar fresco y seco si no va a utilizar el mando a distancia durante un período de tiempo prolongado. (Con un uso normal del TV, las pilas duran alrededor de un año.)

Si el mando a distancia no funciona, haga estas comprobaciones:

• ¿Está encendido el televisor?
• ¿Están intercambiados los polos positivos y negativos de las pilas?
• ¿Se han agotado las pilas?
• ¿Ha habido un corte de luz o el cable está desenchufado?
• ¿Hay un fluorescente o un neón a poca distancia?

Visualización de los menús

Antes de utilizar el televisor, siga los pasos que se explican a continuación para aprender a desplazarse por el menú a fin de seleccionar y ajustar las diferentes funciones.

MENU Mostrar el menú principal en pantalla. Botones ENTER /DIRECCIÓN Mover el cursor y seleccionar una opción. Seleccionar la opción marcada. Confirmar la configuración. INFO MENU GUIDE TOOLS RETURN CHLIST EXIT RETURN Volver al menú anterior. EXIT Salir del menú en pantalla.

□ Funcionamiento de la visualización en pantalla

El paso de acceso puede variar según el menú seleccionado.

1. Pulse el botón MENU.

2. Se muestra el menú principal en la pantalla. En el lado izquierdo del menú hay los iconos: Imagen, Sonido, Canal, Configuración, Entrada, Aplicación, Asistencia técnica.

3. Pulse los botones ▲ o ▼ para seleccionar uno de los iconos.

4. Después pulse el botón ENTER para acceder al submenú del icono.

5. Pulse los botones ▲ o ▼ para seleccionar el submenú del icono.

6. Pulse los botones ◀ o ▶ para reducir o aumentar el valor de una opción concreta. La visualización en pantalla de ajuste puede variar según el menú seleccionado.

7. Pulse el botón ENTER para completar la configuración. Pulse el botón EXIT para salir.

INFO MENU GUIDE TOOLS Modo : Estándar Luz de fondo : 7 Contraste : 95 Brillo : 45 Nitidez : 50 Color : 50 Matiz (V/R) : V50/R50 MODs : Estándar Luz de fondo : 7 Contraste : 95 Brillo : 45 Nitidez : 50 Color : 50 Matiz (V/R) : V50/R50 Configuración avanzada Luz de fondo : 7 Mover Ajustar Entrar Volver Icono de ayuda

El aparato puede ponerse en modo de espera para reducir el consumo eléctrico. El modo de espera es muy útil si desea interrumpir la visualización momentáneamente (durante la comida, por ejemplo).

1. Pulse el botón POWER ⏻ del mando a distancia.

La pantalla se apaga y aparece un indicador de modo de espera en el equipo.
2. Para volver a encenderlo, sólo tiene que volver a pulsar el botón POWER ⏻.
No deje el aparato en modo de espera durante períodos largos de tiempo (cuando está de vacaciones, por ejemplo). Lo mejor es desenchufar el aparato de la red eléctrica y de la antena.

Función Plug & Play

Cuando el televisor se enciende por primera vez, los valores se inician correlativamente de forma automática.

1. Pulse el botón POWER del mando a distancia.

También puede usar el botón POWER ⏻ del televisor.
Se muestra el mensaje Select the OSD Language..

1. Pulse el botón ENTER □. Seleccione el idioma con los botones ▲ o ▼. Pulse el botón ENTER □ para confirmar la elección.

2. Pulse los botones ◀ o ▶ para seleccionar Demo tienda o Uso doméstico y, a continuación, pulse el botón ENTER ↙.

Es recomendable configurar el televisor en el modo Uso doméstico para obtener la mejor imagen en un entorno doméstico.
Demo tienda sólo es necesario en los entornos comerciales.
Si la unidad accidentalmente se configura en el modo Demo tienda y se desea volver a Uso doméstico (normal): Pulse el botón del volumen del televisor. Cuando se muestra la OSD del volumen, mantenga pulsado el botón MENU del televisor durante 5 segundos.

1. Pulse el botón ENTER ▼. Seleccione el país pulsando los botones ▲ o ▼. Pulse el botón ENTER ▼ para confirmar la elección.
2. Pulse los botones ▲ o ▼ para seleccionar Aérea o Cable y, a continuación, pulse el botón ENTER ↗.

Aérea: Señal de antena aérea.
Cable: Señal de antena del cable.

1. Pulse los botones ▲ o ▼ para seleccionar la fuente de canal que desea memorizar. Pulse el botón ENTER para seleccionar Empezar.

☑ Al configurar la fuente de antena en Cable, se muestra un paso para permitirle configurar un valor para la búsqueda de canales digitales. Para obtener más información, consulte Canal → Guardado automático.
Digital y Analógico: Canales digitales y analógicos.

Digital: Canales digitales.

La búsqueda de canales se iniciará y terminará automáticamente.
Pulse el botón ENTER ← en cualquier momento para interrumpir el proceso de memorización.
Una vez memorizados todos los canales disponibles, se muestra el mensaje Configurar el modo del reloj.

1. Pulse el botón ENTER ☑️. Pulse los botones ▲ o ▼ para seleccionar Auto y, a continuación, pulse el botón ENTER ☑️.

Si selecciona Manual, se muestra Configurar fecha y hora actuales.
Si ha recibido una señal digital, se ajustará la hora automáticamente. En caso negativo, seleccione Manual para ajustar el reloj.

1. Se muestra la descripción del método de conexión para conseguir la mejor calidad de la pantalla HD. Compruebe la descripción y pulse el botón ENTER ☐.
2. Aparecerá el mensaje Disfrute de su televisor. Cuando haya terminado, pulse el botón ENTER ↗.

Si desea reiniciar esta función...

1. Pulse el botón MENU para ver el menú. Pulse los botones ▲ o ▼ para seleccionar Configuración y, a continuación, pulse el botón ENTER ↩.
2. Pulse de nuevo el botón ENTER para seleccionar Plug & Play.
3. Escriba su código PIN de 4 dígitos. El código PIN predeterminado para un televisor nuevo es '0-0-0-0'.

Si desea cambiar el número PIN, utilice la función Cambiar PIN.
La función Plug & Play está disponible sólo en el modo TV.

POWER TV 1 2 3

Plug & Play Select the OSD Language. Menu Language : English Enter

Configuration Plug & Play Idioma del menú : Español Hora Emisión Seguridad General

Visualización de la pantalla

La pantalla identifica el canal actual y el estado de algunos ajustes de audio-vídeo.

Pulse el botón INFO para ver la información.

Pulse el botón INFO del mando a distancia. El televisor mostrará el canal, el tipo de sonido y el estado de ciertos ajustes de imagen y sonido.

• ▲, ▼: Puede ver otra información del canal. Si desea ir al canal actualmente seleccionado, pulse el botón ENTER ↗.
• ◀, ►: Puede ver la información de programas del canal actual.

Pulse el botón INFO otra vez o espere unos 10 segundos; la información desaparecerá automáticamente.

abc1 DTV Air 15 18:11 Thu 6 Jan D Life On Venus Avenue Unclassified No Delaid Information 18:00 - 6:00 NSO

CANAL

Menú del canal

País

Canal analógico

Se puede cambiar el país de los canales analógicos.

Canal digital

Se puede cambiar el país de los canales digitales.

Aparece la pantalla para la introducción del número PIN. Escriba su código PIN de 4 dígitos.

Country (País) Guardado automático Guardado manual Opción de búsqueda de cable Guía actual y próxima Guía completa Guía predeterminada : Guía completa

Guardado automático

Se puede explorar los rangos de frecuencia disponibles (la disponibilidad depende del país). Puede que los números de programa asignados automáticamente no correspondan a los números de programa reales o deseados.

Si el canal está bloqueado con la función Segur. niños aparece la ventana para la introducción del código PIN.

Aérea / Cable

Fuente de antena que guardar

• Digital y Analógico: Canales digitales y analógicos.
  • Digital: Canales digitales.
  • Analógico: Canales analógicos.

Al seleccionar Cable → Digital y Analógico o Cable → Digital:

Proporcione un valor para explorar los canales de cable.

- Modo Búsqueda → Completa / Red / Rápida

Rápida

• ID red: Muestra el código de identificación de la red.
• Frecuencia: Muestra la frecuencia del canal. (Es diferente en cada país)
• Modulación: Muestra los valores de modulación disponibles.
• Velocidad símbolo: Muestra las velocidades de símbolo disponibles.

Busca todos los canales de las emisoras activas y los memoriza en el televisor.

Si desea detener el guardado automático, pulse el botón ENTER.

Aparece el mensaje ¿Detener programación automática?

Pulse los botones ◀ o ▶ para seleccionar Sí y, a continuación, pulse el botón ENTER ☐.

Guardado manual

Busca un canal manualmente y lo memoriza en el televisor.
Si el canal está bloqueado con la función Segur. niños aparece la ventana para la introducción del código PIN.

Canal digital

Almacenamiento manual de canales digitales.

Canal digital sólo está disponible en el modo de TV digital.

• Canal: Establezca el número del canal con los botones ▲, ▼ o numéricos (0\~9).
• Frecuencia: Establezca la frecuencia con los botones numéricos.
• Ancho de banda: Establezca el ancho de banda con los botones ▲, ▼ o numéricos (0\~9).
  Una vez finalizada, la lista de canales se actualiza automáticamente.

Canal analógico

Almacenamiento manual de canales analógicos.

• Programa (número de programa que asignar a un canal): Establezca el número del programa con los botones ▲, ▼ o numéricos (0\~9).
• Sistema de color → Auto / PAL / SECAM / NTSC4.43: Establezca el sistema del color con los botones ▲ o ▼.
• Sistema de sonido → BG / DK / I / L: Establezca el sistema del sonido con los botones ▲ o ▼.
• Canal (si conoce el número de canal que desea guardar): Pulse los botones ▲ o ▼ para seleccionar C (canal aéreo) o S (canal por cable). Pulse el botón ▶ y después ▲, ▼ o los botones numéricos (0\~9) para seleccionar el número que desee.

También puede seleccionar el número de canal directamente pulsando los botones numéricos (0\~9).
Si se produce un sonido anormal o no se produce sonido, vuelva a seleccionar el estándar de sonido adecuado.

• Buscar (si no se conoce el número de los canales): Pulse los botones ▲ o ▼ para iniciar la búsqueda. El sintonizador explora el rango de frecuencia hasta que se recibe en la pantalla el primer canal o el canal que se ha seleccionado.
• Guardar (cuando guarde el canal y el número de programa asociado): Establezca OK pulsando el botón ENTER ↗.

Modo Canal

• P (modo de programa): Al finalizar la sintonización, las estaciones de emisión de su zona se habrán asignado a los números de posición comprendidos entre P00 y P99. Puede seleccionar un canal introduciendo el número de posición en este modo.
• C (modo de canal aéreo): Puede seleccionar un canal introduciendo el número asignado a cada emisora aérea en este modo.
• S (modo de canal por cable): Puede seleccionar un canal introduciendo el número asignado a cada canal por cable en este modo.

Opción de búsqueda de cable (según el país)

Establece opciones adicionales de búsqueda, como la frecuencia y la velocidad de símbolo para la búsqueda de red por cable.

• Frecuencia inicio (Frecuencia de inicio): Configure la frecuencia de inicio (es diferente en cada país)
• Frecuencia parada (Frecuencia de paro): Configure la frecuencia de paro (es diferente en cada país)
• Modulación: Muestra los valores de modulación disponibles.
• Velocidad símbolo: Muestra las velocidades de símbolo disponibles.

□ Guía actual y próxima / Guía completa

La información de la Guía electrónica de programas (EPG) la proporcionan las emisoras. Las entradas de los programas pueden aparecer vacías u obsoletas, según la información proporcionada por un canal determinado. La pantalla se actualiza dinámicamente tan pronto como hay nueva información disponible.

Para obtener una descripción detallada sobre el uso de Guía completa y Guía actual y próxima, consulte la página 11.
También puede ver el menú de la guía pulsando el botón GUIDE. (Para configurar la Guía predeterminada, siga las instrucciones.)

Guía actual y próxima

Se muestra la información del programa actual y siguiente de los seis canales señalados en la columna izquierda.

Guía completa

Muestra la información de los programas ordenados por hora en segmentos de una hora. Muestra la información de dos horas de programa que se puede desplazar adelante o atrás en el tiempo.

□ Guía predeterminada → Guía actual y próxima / Guía completa

Puede decidir que se muestre la Guía completa o la Guía actual y próxima cuando se pulsa el botón GUIDE del mando a distancia.

□ Lista de canales

Para obtener una descripción detallada sobre el uso de la Lista de canales, consulte las instrucciones de 'Gestión de los canales'.

Puede seleccionar estas opciones simplemente pulsando el botón CH LIST del mando a distancia.

□ Modo Canal

Cuando pulse el P √/∧, Los canales se cambiarán en la lista de canales seleccionados.

Canales añadidos

Los canales se cambian en la lista de canales memorizados.

Canales favoritos

Los canales se cambian en la lista de canales favoritos.

□ Sintonización fina

Si la recepción es clara, no tiene que realizar la sintonización fina del canal, ya que esta operación se hace de forma automática durante la búsqueda y la memorización. Si la señal es débil o está distorsionada, puede que deba realizar manualmente la sintonización fina del canal.

Los canales que se han ajustado con sintonización fina se marcan con un asterisco '*' a la derecha del número de canal en la banda del canal.
Para reiniciar la sintonía fina, seleccione Rest. pulsando los botones ▲ o ▼ y, a continuación, pulse el botón ENTER.
Sólo puede ajustarse la sintonización de los canales de televisión analógicos.

Uso de Guía actual y próxima / Guía completa

Guía actual y próxima DTV Cable 900 f tn 2:10 Tue 1 Jun Freshmen Oh Campus 2:00 - 2:30 No Detailed Information Now Next 1 f tn Street Hypn.. No Information 2 ITV Play Mint Extra 3 Kerrang! Loaded No Information 4 Kiss Fresh 40 with Dynamite MC Kristory 5 c newword The Slattery No Information 6 Smash Hitel Smash Hitel Sunday Ver NDO Información Guía completa Salir

Para...	Debe...
Ver un programa en la lista EPG	Seleccionar una posición pulsando los botones ▲, ▼, ◀, ▶.
Salir de la guía	Pulsar el botón azul
Si el programa siguiente está seleccionado, se concreta con un icono de reloj. Si se vuelve a pulsar el botón ENTER ☑ y se pulsan los botones ◀, ▶ para seleccionar Cancelar progr., la programación se cancela y el icono del reloj desaparece.
Ver información de los programas	Seleccionar un programa pulsando los botones ▲, ▼, ◀, ▶.A continuación pulse el botón INFO cuando se resalte el programa deseado.El título del programa se muestra en la parte superior del centro de la pantalla.

Pulse el botón INFO para obtener información detallada. En la información detallada se incluye el número del canal, la hora de ejecución, la barra de estado, el nivel del control paterno, la información de calidad del vídeo (HD/SD), los modos de sonido, subtítulos o teletexto, los idiomas de los subtítulos o del teletexto y un resumen breve del programa seleccionado. ‘...’ se muestra si el resumen es largo.

Intercambiar entre Guía actual y próxima o Guía completa	Pulsar el botón rojo varias veces.
En la guía completaDesplazarse rápidamente hacia atrás (24 horas).Desplazarse rápidamente hacia adelante (24 horas).	Pulsar el botón verde varias veces.Pulsar el botón amarillo varias veces.

Con este menú puede agregar y borrar los canales o configurarlos como favoritos y usar la guía de programas de las emisoras digitales.

Todos los canales

Muestra todos los canales disponibles actualmente.

Canales añadidos

Muestra todos los canales añadidos.

Favoritos

Muestra todos los canales favoritos.

Si desea seleccionar los canales favoritos que ha configurado, pulse el botón FAV.CH del mando a distancia.

Canales ahérdos 824 UKTV Gold 825 UKTV style A 1 C -- 2 C -- 3 C -- 4 C -- 5 C -- 6 C -- 7 C -- 8 C -- Todo Tipo de canal Zoom Selec. Herramientas

Programado

Muestra todos los programas actualmente reservados.

Seccione un canal en la pantalla Todos los canales, Canales añadidos o Favoritos con los botones ▲/▼ y pulse el botón ENTER. A continuación puede ver el canal seleccionado.
Uso de los botones de colores en la lista de canales

• Rojo (Tipo de canal): Cambiar entre TV, Radio, Datos / Otr y Todo.
• Verde (Zoom): Aumenta o reduce un número de canal.
• Amarillo (Selecc.): Selecciona varias listas de canales. Puede aplicar la función de añadir/borrar o de añadir a favoritos/borrar de favoritos a varios canales al mismo tiempo. Seleccione los canales que desee y pulse el botón amarillo para configurar los canales seleccionados al mismo tiempo. Aparece la marca √ a la izquierda de los canales seleccionados.
• TOOLS (Herramientas): Muestra los menús Borrar (o Añadir ), Añadir a Favoritos (o Borrar de Favoritos), Bloquear (o Desbloquear), Visual. con temp, Modificac. nombre canal, Modificac. número canal, Ordenar, Seleccionar todos (o Deselecc. todos), Guardado automático. (Los menús de las opciones pueden cambiar, dependiendo de la situación.)

Iconos de la pantalla de estado del canal

• A : Canal analógico.
- : Canal seleccionado con el botón amarillo.
• ♥ : Canal configurado como favorito.
• 📋 : Programa que se está emitiendo.
- 📋 : Canal bloqueado.
- : Programa reservado

Menús de opciones de la lista de canales (en Todos los canales / Canales añadidos / Favoritos)

Pulse el botón TOOLS para usar el menú de opciones.
Los elementos del menú de opciones pueden variar según el estado del canal.

Añadir / Borrar

Puede suprimir o añadir un canal para que se muestren los canales que desee.

Todos los canales borrados se mostrarán en el menú Todos los canales.
Un canal de color gris quiere decir que se ha suprimido.
El menú Añadir sólo aparece con los canales borrados.
También puede borrar un canal en los menús Canales añadidos o Favoritos de la misma manera.

Añadir a Favoritos / Borrar de Favoritos

Puede configurar como favoritos los canales que vea con más frecuencia.

Pulse el botón TOOLS para ver el menú Herramientas. También puede establecer el canal favorito que añadir (o suprimir) si selecciona Herramientas → Añadir a Favoritos (o Borrar de Favoritos).

Se mostrará el símbolo ‘♥’ y el canal se configurará como favorito.
Todos los canales seleccionados se mostrarán en el menú Favoritos.

Visual. con temp

Si reserva un programa que desea ver, el canal se cambia automáticamente al canal reservado en la lista de canales aunque esté viendo otro canal. Para reservar un programa, en primer lugar debe configurar la hora actual.

Sólo se pueden reservar los canales memorizados.
Puede ajustar el canal, el día, el mes, el año, la hora y el minuto directamente pulsando los botones numéricos del mando a distancia.
La reserva de un programa se muestra en el menú Programado.
Guía de programas digitales y reserva de visualización Si se ha seleccionado un canal digital y se pulsa el botón ▶ aparece la guía de programas del canal. Se puede reservar un programa mediante el procedimiento descrito anteriormente.

Borrar Añadir a Favoritos Visual. con temp Modifica. nombre canal Organar Bloquear Todo los canales 824 UKTV Gold 825 UKTV style 1 C -- 2 C -- 3 C -- 4 C -- 5 C -- 6 C -- 7 C -- 8 C -- Todo Tipo de canal Zoom Select. Herramientas

■ Modificac. nombre canal (sólo canales analógicos)

Los canales se pueden etiquetar con el propósito de que al seleccionar éstos se pueda ver su nombre.

Los nombres de los canales digitales se asignan automáticamente y no se pueden renombrar.

■ Modificac. número canal (sólo canales digitales)

También puede editar el número del canal pulsando los botones numéricos del mando a distancia.

- Ordenar (sólo canales analógicos)

Esta operación permite cambiar los números de programa de los canales memorizados. Puede que sea necesario realizarla después de la memorización automática.

Bloquear / Desbloquear

Se puede bloquear un canal para que no se pueda seleccionar ni visualizar.

Está función está disponible sólo cuando Segur. niños está configurado como Act..
Aparece la pantalla para la introducción del número PIN. Escriba su código PIN de 4 dígitos.
El código PIN predeterminado para un televisor nuevo es '0-0-0-0'. Se puede cambiar el PIN seleccionando Cambiar PIN en el menú.
Se muestra el símbolo ‘☐’ y el canal queda bloqueado.

- Seleccionar todos / Deselecc. todos

• Seleccionar todos: Puede seleccionar todos los canales de la lista.
• Deselecc. todos: Puede anular la selección de todos los canales.
  Sólo se puede seleccionar Deselecc. todos si hay canales seleccionados.

Guardado automático

Para conocer el procedimiento detallado sobre las opciones de configuración, consulte la instrucciones de 'Menú del canal'.
Si el canal está bloqueado con la función Segur. niños aparece la ventana para la introducción del código PIN.

Menús de opciones de la lista de canales (en Programado)

Se puede ver, cambiar o borrar una reserva.
☐ Pulse el botón TOOLS para usar el menú de opciones.

Cambiar información

Selecciónelo para cambiar la reserva de visualización.

- Cancelar progr.

Selecciónelo para cancelar la reserva de visualización.

Información

Selecciónelo para ver una reserva de visualización.

(También puede cambiar la información de la reserva.)

- Seleccionar todos

Seleccionar todos los programas reservados.

Programado 1 / 1 / 2009 13:59 5 TV1 18:59 2 TV3 20:59 2 TV3 21:59 2 TV3 Todo Zoom Selecto Herramientas Información Cambiar información Cancelar progr. Información Seleccionar todos

Configuración del menú de imagen

Modo

Puede seleccionar el tipo de imagen que mejor cumpla sus requisitos de visualización.

☐ Pulse el botón TOOLS para ver el menú Herramientas. También puede configurar el modo de la imagen seleccionando Herramientas → Modo imagen.

Modo : Estándar Luz de fondo : 7 Contraste : 95 Brillo : 45 Nitidez : 50 Color : 50 Matriz (V/R) : V50/R50

Dinámico

Selecciona la visualización con una definición mejorada, en una habitación luminosa.

Estándar

Selecciona la visualización óptima de la imagen, en un entorno normal.

Natural

Selecciona la visualización óptima y más confortable de la imagen.

Esta función no está disponible en el modo PC.

Película

Selecciona la visualización para ver películas en una sala oscura.

□ Luz de fondo / Contraste / Brillo / Nitidez / Color / Matiz (V/R)

El televisor tiene varias opciones de configuración que permiten controlar la calidad de la imagen.

Luz de fondo 7 Mover Ajustar Entrar Volver

• Luz de fondo: Ajusta el brillo de la luz de fondo de la pantalla LCD.
• Contraste: Ajusta el nivel del contraste de la imagen.
• Brillo: Ajusta el nivel del brillo de la imagen.
• Ajustar: Ajusta la definición de los bordes de la imagen.
  • Color: Ajusta la saturación del color de la imagen.
• Matiz (V/R): Ajusta el matiz del color de la imagen.
  En los modos analógicos TV, Ext., AV del sistema PAL no se puede utilizar la función Matiz (V/R).
  Cuando haga cambios en Luz de fondo, Contraste, Brillo, Nitidez, Color o Matiz (V/R) el color de la OSD también se ajustará.
  En el modo PC, sólo se pueden hacer cambios en Luz de fondo, Contraste y Brillo.
  La configuración de cada dispositivo externo conectado a una entrada del televisor se puede ajustar y guardar.
  La energía consumida durante el uso se puede reducir significativamente si se disminuye el nivel del brillo de la imagen, ya que así se reduce el coste total de funcionamiento.

□ Configuración avanzada

Los nuevos televisores Samsung permiten una configuración más precisa aun de la imagen que los modelos anteriores.

Configuración avanzada está disponible en los modos Estándar o Película.
En el modo PC, sólo se pueden cambiar Gamma y Balance de blanco entre las opciones de Configuración avanzada.

Tono del negro → Des. / Oscuro / Más oscuro / El más oscuro

Se puede seleccionar el nivel de negro en la pantalla para ajustar la profundidad de ésta.

Configuración avanzada Tono del negro : Des. Contraste dinám. : Medio Gamma : 0 Gama de colores : Original Balance de blanco Tono de piel : 0 Mejora del borde : Act.

Contraste dinám. → Des. / Bajo / Medio / Alto

Se puede ajustar el contraste de la pantalla para conseguir un contraste óptimo.

Gamma

Se puede ajustar la intensidad de los colores primarios (rojo, verde y azul).

Gama de colores

La gama de colores es una matriz compuesta por los colores rojo, verde y azul. Seleccione su espacio de color favorito y disfrute de unos colores auténticamente naturales.

• Auto: Ajusta automáticamente al tono de color más natural de acuerdo con las fuentes del programa.
• Original: Proporciona tonos de color profundos y ricos.

Balance de blanco

Se puede ajustar la temperatura del color para conseguir colores más naturales.

• Rojo -: Ajusta la intensidad del color rojo.
• Verde -: Ajusta la intensidad del color verde.
• Azul -: Ajusta la intensidad del color azul.
  • Rojo +: Ajusta el brillo del color rojo.
• Verde +: Ajusta el brillo del color verde.
• Azul +: Ajusta el brillo del color azul.
• Rest.: El balance de blanco anteriormente ajustado se restablecerá con los valores predefinidos de fábrica.

Tono de piel

Permite acentuar el 'tono piel' rosado de las imágenes.

Al cambiar el valor de ajuste se actualizará la pantalla ajustada.

■ Mejora del borde → Des. / Act.

Permite acentuar los bordes de los objetos en las imágenes.

xvYCC → Des. / Act.

Si activa el modo xvYCC se aumenta el detalle y el espacio de color mientras se ven películas desde un dispositivo externo (por ejemplo, un reproductor DVD) conectado en las tomas HDMI o Component IN.

xvYCC está disponible cuando el modo de imagen está configurado en Película y la entrada externa está establecida en los modos HDMI o Componente.
Es posible que esta función no se admita, según el dispositivo externo.

□ Opciones de imagen

En el modo PC sólo se pueden hacer cambios en los elementos Tono color y Tamaño del menú Opciones de imagen.

Opciones de imagen Tono color : Normal Tamaño : Ancho auto. Modo Pantalla : 16:9 Digital NR : Auto N.neg HDMI : Normal Modo de película : Des. Sólo modo azul : Des.

Tono color → Frío / Normal / Cálido1 / Cálido2 / Cálido3

Cálido1, Cálido2 o Cálido3 sólo están disponibles cuando el modo de imagen está configurado en Película.
La configuración de cada dispositivo externo conectado a una entrada del televisor se puede ajustar y guardar.

Tamaño

Es posible que alguna vez desee cambiar el tamaño de la imagen en la pantalla. El televisor se suministra con varias opciones de tamaño de la pantalla, cada una diseñada para que funcione lo mejor posible con tipos específicos de entrada de vídeo. Es posible que el receptor de cable o satélite tenga también su propia gama de tamaños de pantalla. Sin embargo, en general, debe ver el televisor en el modo 16:9 tanto como sea posible.

Puede seleccionar estas opciones pulsando el botón P.SIZE del mando a distancia.

• Ancho auto.: Ajusta automáticamente el tamaño de la imagen a la relación de aspecto de la pantalla 16:9.
• 16:9: Ajusta el tamaño de la imagen a 16:9, adecuado para ver los DVD o las emisiones en formato ancho.
• Zoom ancho: Aumenta el tamaño de la imagen más que 4:3.
• Zoom: Amplía la imagen ancha de 16:9 (en sentido vertical) para que la imagen ocupe el tamaño de la pantalla.
• 4:3: Es la configuración predeterminada para una película de vídeo o una emisión normal.
• Ajuste pantalla: Use esta función para ver la imagen completa sin cortes cuando la entrada de la señal sea HDMI (720p/1080i/1080p) o Componente (1080i/1080p).

Según la fuente de entrada, las opciones de tamaño de la imagen pueden variar.
Las opciones disponibles pueden diferir según el modelo seleccionado.
En el modo PC, sólo se pueden ajustar los modos 16:9 y 4:3.
La configuración de cada dispositivo externo conectado a una entrada del televisor se puede ajustar y guardar.
Puede producirse una retención temporal de imagen cuando se ve una imagen estática durante más de dos horas.
Zoom ancho: Pulse el botón ▶ para seleccionar Posición y, a continuación, pulse el botón ENTER. Pulse los botones ▲ o ▼ para desplazar la imagen hacia arriba o hacia abajo. Pulse el botón ENTER.
Zoom: Pulse el botón ▶ para seleccionar Posición y, a continuación, pulse el botón ENTER ▶. Pulse los botones ▲ o ▼ para desplazar la imagen hacia arriba o hacia abajo. Pulse el botón ENTER ▶. Pulse el botón ▶ para seleccionar Tamaño y, a continuación, pulse el botón ENTER ▶. Utilice los botones ▲ o ▼ para ampliar o reducir el tamaño de la imagen en dirección vertical. Pulse el botón ENTER ▶.
☑ Después de seleccionar Ajuste pantalla en los modos HDMI (1080i / 1080p) o Componente (1080i / 1080p): Seleccione Posición con los botones ◀ o ▶. Use los botones ▲, ▼, ◀ o ▶ para mover la imagen.

- Rest.: Pulse los botones ◀ o ▶ para seleccionar Rest. y, a continuación, pulse el botón ENTER ☐. Puede inicializar la configuración.

Si se usa la función Ajuste pantalla con la entrada HDMI 720p, en los laterales superior, inferior, derecho e izquierdo de la pantalla se cortará 1 línea como en la función de sobreexploración.

■ Modo Pantalla → 16:9 / Zoom ancho / Zoom / 4:3

Cuando se configura el tamaño de la imagen como Ancho auto. en un televisor panorámico 16:9, se puede determinar el tamaño de la imagen para ver una imagen en pantalla panorámica 4:3 WSS o ninguna. Cada país europeo exige un tamaño de imagen diferente, de modo que esta función está concebida con la intención de que los usuarios la seleccionen.

• 16:9: Ajusta la imagen al modo panorámico 16:9.
- Zoom ancho: Aumenta el tamaño de la imagen más que 4:3.
- Zoom: Aumenta el tamaño de la imagen verticalmente en la pantalla.
• 4:3: Ajusta la imagen al modo normal 4:3.
Esta función está disponible en el modo Ancho auto..
Esta función no está disponible en los modos PC, Componente o HDMI.

Digital NR → Des. / Bajo / Medio / Alto / Auto

Si la señal de emisión que recibe el televisor es débil, puede activarse la función Digital Noise Reduction para reducir la estática y las imágenes superpuestas que pueden aparecer en la pantalla.

Cuando la señal sea débil, seleccione alguna de las otras opciones hasta que se vea una imagen de mejor calidad.

N.neg HDMI → Normal / Bajo

Se puede seleccionar el nivel de negro en la pantalla para ajustar la profundidad de ésta.

Esta función sólo está activa cuando un dispositivo externo está conectado al televisor a través de HDMI (señales RGB).

■ Modo de película → Des. / Auto1 / Auto2

El televisor se puede configurar para que perciba y procese automáticamente las señales de película de todas las fuentes y ajuste la mejor calidad de imagen.

Modo de película es compatible con TV, AV, COMPONENT(480i/1080i) y HDMI(480i/1080i).

• Des.: Desactiva la función del modo de película.
• Auto1: Ajusta automáticamente la imagen con la mejor calidad cuando se ve una película.
• Auto2: Optimiza automáticamente el texto de vídeo en la pantalla (sin incluir los subtítulos para sordos) cuando se ve una película.

Sólo modo azul → Des. / Act.

Esta función es para expertos en la medición de dispositivos AV. Esta función muestra sólo una señal azul ya que se eliminan las señales rojas y verdes de la señal de vídeo a fin de proporcionar un efecto de filtro azul que se usa para ajustar el color y el matiz de los equipos de vídeo, como reproductores DVD, sistemas Home Cinema, etc. Con esta función, se puede ajustar el color y el matiz de acuerdo con los valores preferidos adecuados al nivel de la señal de cada dispositivo de vídeo mediante los patrones de barras de colores rojo/verde/azul/cián/magenta/amarillo, sin usar un filtro azul adicional.

Sólo modo azul está disponible cuando el modo de imagen está configurado como Película o Estándar.

□ Reinicio de la imagen → Rest. modo imagen / Cancelar

Restablece todos los ajustes predeterminados.

Rest. modo imagen: Los valores actuales de la imagen vuelven a la configuración predeterminada.

Configuración del software del PC (basado en Windows XP)

A continuación se muestra la configuración de pantalla de Windows para un ordenador típico. Probablemente la pantalla real de su PC sea distinta, según la versión concreta de Windows y de la tarjeta de vídeo que tenga. Aunque las pantallas reales sean diferentes, la información de configuración básica que se aplica en casi todos los casos es la misma. (En caso contrario, póngase en contacto con el fabricante del ordenador o con el distribuidor de Samsung.)

1. Primero, haga clic en 'Panel de control' en el menú Inicio de Windows.
2. Cuando aparezca la ventana del panel de control, haga clic en 'Apariencia y temas' y aparecerá un cuadro de diálogo.

3. Cuando aparezca la ventana del panel de control, haga clic en 'Pantalla' y aparecerá un cuadro de diálogo.

4. Seleccione la ficha 'Configuración' en el cuadro de diálogo.

5. Configuración correcta del tamaño (resolución) - Óptima: 1920 x 1080 píxeles

6. Si existe una opción de frecuencia vertical en el cuadro de diálogo de configuración

de la pantalla, el valor correcto es '60' o '60 Hz'. En caso contrario, haga clic en 'Aceptar' y salga del cuadro de diálogo.

Si la señal del sistema es igual al modo de señal estándar, la pantalla se ajusta automáticamente. Si la señal del sistema no es igual al modo de señal estándar, ajuste el modo consultando la guía del usuario de la tarjeta de vídeo; de lo contrario, puede no haber señal de vídeo. La imagen de pantalla se ha optimizado durante la fabricación para los modos de visualización enumerados en la página siguiente.

Entradas D-Sub y HDMI/DVI

Modo	Resolución	Frecuencia horizontal (kHz)	Frecuencia vertical (Hz)	Frecuencia de reloj de píxeles (MHz)	Polaridad sincr. (H/V)
IBM	640 x 350	31,469	70,086	25,175	+/-
	720 x 400	31,469	70,087	28,322	-/+
MAC	640 x 480	35,000	66,667	30,240	-/-
	832 x 624	49,726	74,551	57,284	-/-
	1152 x 870	68,681	75,062	100,000	-/-
VESA CVT	720 x 576	35,910	59,950	32,750	-/+
	1152 x 864	53,783	59,959	81,750	-/+
	1280 x 720	44,772	59,855	74,500	-/+
	1280 x 720	56,456	74,777	95,750	-/+
	1280 x 960	75,231	74,857	130,000	-/+
VESA DMT	640 x 480	31,469	59,940	25,175	-/-
	640 x 480	37,861	72,809	31,500	-/-
	640 x 480	37,500	75,000	31,500	-/-
	800 x 600	37,879	60,317	40,000	+/+
	800 x 600	48,077	72,188	50,000	+/+
	800 x 600	46,875	75,000	49,500	+/+
	1024 x 768	48,363	60,004	65,000	-/-
	1024 x 768	56,476	70,069	75,000	-/-
	1024 x 768	60,023	75,029	78,750	+/+
	1152 x 864	67,500	75,000	108,000	+/+
	1280 x 1024	63,981	60,020	108,000	+/+
	1280 x 1024	79,976	75,025	135,000	+/+
	1280 x 800	49,702	59,810	83,500	-/+
	1280 x 800	62,795	74,934	106,500	-/+
	1280 x 960	60,000	60,000	108,000	+/+
	1360 x 768	47,712	60,015	85,500	+/+
	1440 x 900	55,935	59,887	106,500	-/+
	1440 x 900	70,635	74,984	136,750	-/+
	1680 x 1050	65,290	59,954	146,250	-/+
VESA GTF	1280 x 720	52,500	70,000	89,040	-/+
	1280 x 1024	74,620	70,000	128,943	-/-
VESA DMT/ DTV CEA	1920 x 1080p	67,500	60,000	148,500	+/+

Cuando se usa una conexión de cable HDMI/DVI, se debe conectar en el terminal HDMI IN 3(DVI).
No se admite el modo entrelazado.
El aparato puede funcionar incorrectamente si se selecciona un formato de vídeo que no sea estándar.
Los modos Independiente y Compuesto no se admiten. SOG no se admite.
Un cable VGA demasiado largo o de mala calidad puede provocar que se vea la imagen con ruido en los modos de resolución alta (1920 x 1080).

Ajuste del televisor con el ordenador

Preselección: Pulse el botón SOURCE para seleccionar el modo PC.

Ajuste automático

Mediante la función de ajuste automático se puede establecer que el televisor se ajuste automáticamente de acuerdo con las señales de vídeo que reciba.

La función también ajusta automáticamente con más precisión y ajusta los valores y las posiciones de la frecuencia.

☐ Pulse el botón TOOLS para ver el menú Herramientas. También puede establecer el ajuste automático seleccionando Herramientas → Ajuste automático.

Esta función no se puede utilizar en modo DVI-HDMI.

Brillo : 45 Nitidez : 50 Ajuste automático Pantalla Configuración avanzada Opciones de imagen Reinicio de la imagen

Pantalla

Grueso / Fino

El objetivo del ajuste de la calidad de imagen es eliminar o reducir las interferencias. Si el ruido no desaparece sólo con la sintonización fina, realice los ajustes de frecuencia hasta el máximo (Grueso) y vuelva a realizar la sintonización fina. Después de reducir el ruido, vuelva a ajustar la imagen para que quede alineada en el centro de la pantalla.

Posición de PC

Ajuste la posición de la pantalla del PC si no se acopla a la pantalla del TV.

Pulse los botones ▲ o ▼ para ajustar la posición vertical. Pulse los botones ◀ o ▶ para ajustar la posición horizontal.

Pantalla Grueso 50 Fino 0 Posición de PC Restablecer imagen Mover Entrar Volver

Restablecer imagen

Puede recuperar todos los ajustes de imagen predeterminados de fábrica.

Configuración del menú de sonido

☐ Modo → Estándar / Música / Película / Voz clara / Personal

☐ Pulse el botón TOOLS para ver el menú Herramientas. También puede configurar el modo del sonido seleccionando Herramientas → Modo de sonido.

• Estándar: Selecciona el modo de sonido normal.
• Música: Realza la música respecto de las voces.
• Película: Proporciona el mejor sonido para ver películas.
• Voz clara: Realza las voces respecto de los sonidos.
• Personal: Recupera la configuración de sonido personalizada.

Modo : Personal Ecualizador SRS TruSurround HD : Des. Idioma de audio : ---- Formato de audio : ---- Descripción de audio Volumen automático : Des.

□ Ecualizador

Es posible ajustar los parámetros del sonido según las preferencias personales.

• Modo: Selecciona el modo de sonido entre los valores predefinidos.
  • Balance L/R: Ajusta el balance entre los altavoces izquierdo y derecho.
• 100Hz / 300Hz / 1KHz / 3KHz / 10KHz (ajuste de ancho de banda): Para ajustar el nivel de las diferentes frecuencias de ancho de banda
• Rest.: Restablece todos los ajustes predeterminados del ecualizador.

SRS TruSurround HD es una tecnología SRS patentada que solventa el problema de reproducir contenido multicanal 5.1 en dos altavoces. TruSurround proporciona una experiencia de sonido virtual convincente a través de cualquier sistema de reproducción con dos altavoces, incluso con los altavoces internos del televisor. Es totalmente compatible con todos los formatos multicanal.

Pulse el botón TOOLS para ver el menú Herramientas. También puede establecer SRS TruSurround HD seleccionando Herramientas → SRS TS HD.

Idioma de audio

Se pueden cambiar los valores predeterminados para los idiomas del audio. Muestra la información del idioma para el flujo de entrada.

Cuando se visualiza un canal digital se puede seleccionar esta opción.
Sólo se puede seleccionar uno de los idiomas que ofrece la emisora.

☐ Formato audio → MPEG / Dolby Digital

Cuando el sonido se emite desde un altavoz principal y un receptor de audio, se puede originar un sonido de eco debido a las diferencias en la velocidad de decodificación entre el altavoz principal y el receptor de audio. En tales casos, use la función Altavoz de TV.

Cuando se visualiza un canal digital se puede seleccionar esta opción.
El formato de audio aparece según el tipo de señal de emisión.

Descripción de audio

Es una función auxiliar de audio que proporciona una pista de audio adicional para personas con problemas de vista. Esta función maneja el flujo de audio de AD (Descripción de audio) cuando se envía desde el emisor con el audio principal. Los usuarios pueden activar o desactivar la descripción de audio y controlar el volumen.

Pulse el botón AD del mando a distancia para seleccionar Des. o Act..

Descripción de audio → Des. / Act.

Activa y desactiva la función de descripción de audio.

Volumen

Puede ajustar el volumen de la descripción de audio.

Volumen está activo cuando Descripción de audio se configura como Act..
Cuando se visualiza un canal digital se puede seleccionar esta opción.

□ Volumen automático → Des. / Act.

Cada emisora tiene sus propias condiciones de señal y resulta incómodo ajustar el volumen cada vez que se cambia de canal. Esta función permite ajustar automáticamente el volumen de un canal disminuyendo la salida de sonido cuando la señal de modulación es alta o aumentando la salida de sonido cuando la señal de modulación es baja.

□ Seleccionar altavoz

Cuando se ve el televisor conectado a un sistema Home Theatre, se debe apagar los altavoces del televisor para que la salida de audio del televisor utilice los altavoces del Home Theatre (externos).

• Altavoz externo: Utiliza los altavoces externos (Home Cinema) para la salida del sonido.
• Altavoz de TV: Utiliza los altavoces del TV para la salida del sonido.

Los botones del volumen y MUTE no funcionan cuando Seleccionar altavoz está configurado como Altavoz externo.

Si se selecciona Altavoz externo en el menú Seleccionar altavoz se limita la configuración del sonido

	Altavoces internos del televisor	Salida de audio (óptica,R/L Out) para el sistema de sonido
	RF / AV / Componente / PC / HDMI	RF / AV / Componente / PC / HDMI
Altavoz TV	Salida de sonido	Salida de sonido
Altavoz externo	Silencio	Salida de sonido
Sin señal del vídeo	Silencio	Silencio

□ Reinicio del sonido → Restablecer todo/Rest. modo sonido/Cancelar

Puede restaurar la configuración del sonido con los valores predeterminados de fábrica.

Rest. modo sonido: Se restablecen los valores del sonido predeterminados.

Reinicio del sonido Seleccione las opciones para restablecer el sonido. Restablecer todo Rest. modo sonido Cancelar ► Mover ☑ Entrar √ Volver

Selección del modo de sonido

Puede seleccionar el modo de sonido pulsando el botón DUAL. Al pulsarlo, en la pantalla aparece el modo de sonido actual.

	Tipo de audio	Dual 1 / 2	Predeterminado
A2 estéreo	Mono	MONO	Cambio automático
	Estéreo	Estéreo ↔ MONO
	Dual	DUAL 1 ↔ DUAL 2	DUAL 1
NICAM estéreo	Mono	MONO	Cambio automático
	Estéreo	MONO ↔ Estéreo
	Dual	MONO ↔ DUAL 1DUAL 2	DUAL 1

Si la señal de estéreo es débil y el modo cambia de forma automática, cambie a mono.
Esta función sólo está activa en la señal de sonido estéreo. Está desactivada en la señal de sonido monoaural.
Esta función sólo está disponible en el modo TV.

Configuración del menú de configuración

Idioma del menú

Se puede establecer el idioma de los menús.

Hora

Para conocer el procedimiento detallado sobre las opciones de configuración, consulte la instrucciones de 'Configuración de la hora'.

Plug & Play Idioma del menú : Español Hora Emission Seguridad General

Emisión

Subtítulos

Se pueden activar o desactivar los subtítulos. Use este menú para configurar el modo de subtítulo. Normal es la opción básica y Duro de oído es la opción para personas con problemas de audición.

- Subtítulos → Des. / Act.

Activa o desactiva los subtítulos.

- Modo → Normal / Duro de oído

Ajusta el modo de la función de subtítulos.

• Idioma de los subtítulos

Establece el idioma de los subtítulos.

Si el programa que se está viendo no admite la opción Duro de oído, automáticamente se activa Normal aunque se seleccione Duro de oído.
El inglés es el idioma predeterminado cuando en una emisión no está disponible la selección de idiomas.
Puede seleccionar estas opciones pulsando el botón SUBT. del mando a distancia.

■ Texto digital → Inhabilitar / Habilitar (sólo RU)

Si el programa se emite con texto digital, esta opción está activada.

MHEG (Multimedia and Hypermedia Information Coding Experts Group-Grupo de expertos para la codificación de la información hipermedia y multimedia)

Es una norma internacional para los sistemas de codificación de datos que se utilizan en hipermedia y multimedia. Es un nivel superior al sistema MPEG que incluye hipermedia vinculado a datos, como imágenes fijas, servicios de caracteres, animaciones, gráficos y archivos de vídeo así como datos multimedia. MHEG es una tecnología de interacción de tiempo de ejecución del usuario que se aplica en varios campos, como VOD (vídeo a la carta), ITV (televisión interactiva), EC (comercio electrónico), educación a distancia, teleconferencias, bibliotecas digitales y juegos de red.

Idioma del teletexto

Se puede configurar el idioma del teletexto seleccionando el tipo de idioma.

El inglés es el idioma predeterminado cuando en una emisión no está disponible la selección de idiomas.

Preferencia

- Idioma principal audio / Idioma secundario audio / Idioma princ. subtítulos / Idioma sec. subtítulos / Idioma principal del teletexto / Idioma secundario del teletexto

Con esta función los usuarios pueden seleccionar uno de los idiomas. El idioma seleccionado aquí se convierte en el predeterminado cuando se selecciona un canal.

Si se cambia la configuración del idioma, las opciones de idioma de los subtítulos, del audio o del teletexto del menú de idioma se cambian automáticamente al idioma seleccionado.

Las opciones de idioma de los subtítulos, del audio y del teletexto, del menú de idioma, muestran una lista de los idiomas admitidos en el canal actual y la selección se resalta. Si cambia la configuración del idioma, ésta sólo es válida en el canal actual. Los cambios de configuración no afectan a las opciones de idioma principal de los subtítulos, del audio o del teletexto del menú de preferencias.

Interfaz común

- Menú CI

Permite al usuario realizar selecciones en el menú CAM proporcionado.

Seleccione el menú CI según el menú de la tarjeta PC.

- Info. sobre la aplicación

La interfaz común contiene y muestra información acerca del CAM insertado en la ranura CI.

La información de la aplicación insertada se refiere a la 'TARJETA CI'. La instalación del CAM puede efectuarse con el televisor encendido o apagado.

1. Puede adquirir el módulo del CAM de CI por teléfono o en el distribuidor más cercano a su domicilio.
2. Inserte la 'TARJETA CI' en el CAM siguiendo la dirección de la flecha hasta que encaje.
3. Inserte el CAM con la 'TARJETA Cl' instalada en la ranura para interfaz común. (Inserte el CAM, siguiendo la dirección de la flecha, hasta el fondo, de modo que quede paralelo a la ranura.)
4. Compruebe si se ven imágenes en un canal de señal codificada.

El módulo CAM no se admite en algunos países o zonas; consulte a su distribuidor local.

□ Seguridad

Segur. niños → Des. / Act.

Esta función permite bloquear el vídeo y el audio para evitar que los usuarios no autorizados (por ejemplo, los niños) puedan ver programas poco recomendables.

Antes de que se muestre la pantalla de configuración, aparece la pantalla para la introducción del código PIN. Escriba su código PIN de 4 dígitos.
El código PIN predeterminado para un televisor nuevo es '0-0-0-0'. Se puede cambiar el PIN seleccionando Cambiar PIN en el menú.
Se pueden bloquear algunos canales en la lista de canales.
Segur. niños sólo está disponible en el modo TV.

Bloqueo paterno → Clasificación paterna

Con esta función se puede impedir por medio de un código PIN (número de identificación personal) de 4 dígitos definido por el usuario que personas no autorizadas, como los niños, vean programas inadecuados.

El elemento Clasificación paterna difiere según el país.
☑ Antes de que se muestre la pantalla de configuración, aparece la pantalla para la introducción del código PIN. Escriba su código PIN de 4 dígitos.
El código PIN predeterminado para un televisor nuevo es '0-0-0-0'. Se puede cambiar el PIN seleccionando Cambiar PIN en el menú.
Una vez establecida la clasificación, se muestra el símbolo ‘☐’.
Perm. todo: Se pulsa para desbloquear todos los programas de televisión.

Bloq. todo: Se pulsa para bloquear todos los programas de televisión.

Cambiar PIN

Se puede cambiar el número ID personal necesario para configurar el televisor.

☑ Antes de que se muestre la pantalla de configuración, aparece la pantalla para la introducción del código PIN. Escriba su código PIN de 4 dígitos.
El código PIN predeterminado para un televisor nuevo es '0-0-0-0'.
Si ha olvidado el código PIN, pulse los botones del mando a distancia en la siguiente secuencia para reiniciar el PIN a 0-0-0-0: POWER (Apagar) → MUTE → 8 → 2 → 4 → POWER (Encender).

General

■ Modo Juego → Des. / Act.

Cuando se conecta una videoconsola como PlayStation™ o Xbox™, se puede experimentar una sensación más realista al seleccionar el menú de juegos.

Restricciones en el modo de juegos (precauciones)

• Para desconectar la consola de videojuegos y conectar otro dispositivo externo, configure Modo Juego en Des. en el menú de configuración
• Cuando se muestra el menú de TV en el Modo Juego, la pantalla tiembla ligeramente.

Modo Juego no está disponible en los modos normales de TV, PC y Ext.
Si la imagen es deficiente cuando se conecta el dispositivo externo al televisor, compruebe si el Modo Juego está en Act. . Configure Modo Juego en Des. y conecte los dispositivos externos.
Si Modo Juego está activado:

• El modo de imagen cambia automáticamente a Estándar y no se puede cambiar.
• El modo de sonido cambia automáticamente a Personal y no se puede cambiar. Ajuste el sonido con el ecualizador.
• La función para establecer el sonido está activada. Si selecciona la función de restablecer el sonido después de configurar el ecualizador, la configuración de éste recupera los parámetros predeterminados de fábrica.

Ahorro energía → Des. / Bajo / Medio / Alto / Imagen desact. / Auto

Esta función ajusta el brillo del televisor, lo cual reduce el consumo de energía. Si desea ver la televisión por la noche, ajuste la opción del modo Ahorro energía en Alto; sus ojos se lo agradecerán y, además, reducirá el consumo de energía.

Si se selecciona Imagen desact., la pantalla se apaga y sólo se puede oír el sonido. Pulse cualquier botón para salir de Imagen desact..

En el menú Herramientas, la función Imagen desact. no se admite.
Pulse el botón TOOLS para ver el menú Herramientas. También puede configurar esta opción seleccionando Herramientas→ Ahorro energía.

Melodía → Des. / Bajo / Medio / Alto

Se puede establecer un sonido de melodía que se oiga cuando el televisor se encienda o se apague.

La melodía no se reproduce

• Cuando no hay salida de sonido desde el televisor porque se ha activado el botón MUTE.
• Cuando no hay salida de sonido desde el televisor porque se ha reducido al mínimo con el botón de volumen (-).
• Cuando la función de temporizador ha apagado el televisor.

Configuración de la hora

Reloj

Para usar las diferentes funciones del temporizador del televisor es necesario configurar el reloj.

La hora actual aparecerá siempre que se pulse el botón INFO.
Si desconecta el cable de alimentación, debe configurar el reloj de nuevo.

■ Modo de reloj

Se puede configurar la hora actual manual o automáticamente.

• Auto: Configure la hora automáticamente mediante la información de la hora de la emisión digital.
• Manual: Configure la hora actual manualmente.
  Según la emisora y la señal, la hora automática no se puede ajustar correctamente. En este caso, ajuste la hora manualmente.
  √ La antena y el cable se deben conectar para ajustar la hora automáticamente.

Plug & Play Idioma del menú : Inglés Hora Emisión Seguridad General

Hora Reloj : --- : -- Temporizador : Des. Temporizador 1 : Desactivado Temporizador 2 : Desactivado Temporizador 3 : Desactivado Mover Entrar Volver

Ajustar hora

Se puede configurar la hora actual manualmente.

Esta función sólo está disponible si Modo de reloj está configurado como Manual.
Puede ajustar el día, el mes, el año, la hora y el minuto directamente pulsando los botones numéricos del mando a distancia.

Temp. desc.

El temporizador de desconexión apaga automáticamente el televisor después de un período prefijado (30, 60, 90, 120, 150 y 180 minutos).

Pulse el botón TOOLS para ver el menú Herramientas. También puede configurar el temporizador seleccionando Herramientas → Temp. desc..

Para cancelar la función Temp. desc. seleccione Des..

☐ Temporizador 1 / Temporizador 2 / Temporizador 3

La activación y desactivación del temporizador se puede configurar de tres maneras.

Debe ajustar el reloj en primer lugar.

Hora encendido

Puede configurar la hora y los minutos y activar o desactivar el temporizador.

(Para activar el temporizador con la configuración elegida, establézcalo en Activar.)

Hora apagado

Puede configurar la hora y los minutos y activar o desactivar el temporizador.

(Para activar el temporizador con la configuración elegida, establézcalo en Activar.)

Temporizador 1 Hora encendido 00 00 Desactivar Hora apagado 00 00 Desactivar Volumen 10 Contenido TV ATV 1 Repetir Una vez Dom Lun Mar Mié Jue Vie Sáb Mover Ajustar Entrar Volver

Volumen

Configure el nivel de volumen deseado.

Contenido → TV / USB

Puede seleccionar el contenido de TV o del dispositivo USB que se reproducirá cuando el televisor se encienda automáticamente. Seleccione TV o USB. (Compruebe que haya un dispositivo USB conectado al televisor.)

Si sólo hay un archivo de foto en el dispositivo USB, la presentación no se ejecutará.

- Antena (cuando TV / USB está configurado como TV)

Seleccione ATV o DTV.

- Canal (cuando TV / USB está configurado como TV)

Permite seleccionar el canal deseado.

- Música o Foto (cuando TV / USB está configurado como USB)

Se puede seleccionar una carpeta del dispositivo USB con archivos de música o foto que se reproducirán cuando el televisor se encienda automáticamente.

Si el nombre de la carpeta es demasiado largo, ésta no se seleccionará.
Si el nombre de la carpeta que ha de configurar la función de contenidos es demasiado largo, aquélla no se seleccionará.

Repetir

Seleccione Una vez, Cada día, Lun\~Vie, Lun\~Sáb, Sáb\~Dom o Manual.

Con Manual seleccionado, pulse el botón ▶ para seleccionar el día de la semana. Pulse el botón ENTER ☐ sobre el día deseado y aparecerá la marca √.
Puede ajustar la hora, los minutos y el canal pulsando los botones numéricos del mando a distancia.
Apagado automático

Si activa el temporizador, el televisor se apagará si no se pulsa ningún botón durante 3 horas, después de que el temporizador lo haya puesto en marcha. Esta función sólo está disponible si el temporizador está activado y evita el recalentamiento que se puede producir si el televisor está encendido durante demasiado tiempo.

Menú de entrada

Fuentes

Se utiliza para seleccionar TV u otras fuentes de entrada externas como reproductores de DVD/Blu-ray o receptores de cable o satélite (decodificadores), conectados al televisor. Permite seleccionar la fuente de entrada que se prefiera.

Pulse el botón SOURCE del mando a distancia para ver una fuente de señal externa. El modo TV se puede seleccionar pulsando el botón TV.

TV / Ext.1 / Ext.2 / AV / Component / PC/HDMI1 / HDMI2 / HDMI3/DVI / HDMI4

Puede elegir solamente los dispositivos externos que estén conectados al televisor. En Fuentes, las entradas conectadas se resaltan y se ordenan en la parte superior. Las entradas que no están conectadas se ordenan en la parte inferior.
Ext. y PC siempre permanecen activados.
☑ Uso de los botones de colores del mando a distancia con la lista de fuentes - Rojo (Actualizar): Actualiza los dispositivos externos conectados. Púlselo si la fuente está activada y conectada pero no se muestra en la lista. - TOOLS (Herramientas): Muestra los menús Editar nombre e Información.

Fuentes Editor nombre

Fuentes TV Ext. 1 : --- Ext. 2 : --- PC : --- AV : --- Component : --- HDMI 1 : --- Actualizar Herramientas

☐ Editar nombre

Vídeo / DVD / Cable STB / Satélite STB / PVR STB / Receptor AV / Juego / Videocámara / PC / DVI / DVI PC / TV / IPTV / Blu-ray / HD DVD / DMA

Dé un nombre al dispositivo conectado en las tomas de entrada; de esta manera será más fácil seleccionar el dispositivo de entrada.

Cuando se conecta un ordenador con una resolución de 1920 x 1080 a 60 Hz al puerto HDMI IN 3(DVI), se debe configurar el modo HDMI3/DVI como DVI PC en Editar nombre del modo Entrada.
Cuando se conecta un cable HDMI/DVI al puerto HDMI IN 3(DVI), se debe establecer el modo HDMI3/DVI como DVI o DVI PC en Editar nombre del modo Entrada. En este caso, se necesita una conexión de sonido independiente.

Menú de ayuda

Autodiagnóstico

Prueba de imagen

Si cree que tiene un problema con la imagen, efectúe la prueba de imagen. Compruebe el patrón del color en la pantalla para ver si persiste el problema.

• Sí: Si no se muestra el patrón de prueba o hay ruido en el patrón de prueba, seleccione Sí. Puede haber un problema en el televisor. Por consiguiente, debe ponerse en contacto con el centro de servicio de Samsung.
• No: Si el patrón de prueba se muestra correctamente, seleccione No. Puede haber un problema en el equipo externo. Compruebe las conexiones. Si persiste el problema, consulte el manual del usuario del dispositivo externo.

Prueba de sonido

Si cree que tiene un problema con el sonido, efectúe la prueba de sonido. Puede comprobar el sonido reproduciendo el sonido de una melodía incorporada a través del televisor.

☑ Si no oye sonido a través de los altavoces del televisor, antes de realizar la prueba de sonido compruebe que Seleccionar altavoz está configurado como Altavoz de TV en el menú Sonido.
La melodía se oirá durante la prueba aunque Seleccionar altavoz esté establecido como Altavoz externo o se haya silenciado el sonido con el botón MUTE.

- Sí: Si durante la prueba de sonido sólo se oye sonido de un altavoz o no se oye sonido en ninguno, seleccione Sí. Puede haber un problema en el televisor. Por consiguiente, debe ponerse en contacto con el centro de servicio de Samsung.

- No: Si oye sonido desde los altavoces, seleccione No. Puede haber un problema en el equipo externo. Compruebe las conexiones. Si persiste el problema, consulte el manual del usuario del dispositivo externo.

Autodiagnóstico Software superior Guía de conexión HD Contacto con Samsung

Autodiagnóstico Prueba de imagen Prueba de sonido Información de señal Mover Entrar Volver

Información de señal (sólo canales digitales)

A diferencia de los canales analógicos, en los que puede variar la calidad de la recepción desde 'con nieve' hasta nítida, los canales digitales (HDTV) tienen una calidad de recepción perfecta o no hay recepción. Por ello, a diferencia de los canales analógicos, no se puede realizar una sintonización fina de un canal digital. Se puede, no obstante, ajustar la antena para mejorar la recepción de los canales digitales disponibles.

Si el medidor de la intensidad de la señal indica que ésta es débil, mueva la antena para aumentar la intensidad de la señal. Siga ajustando la antena hasta que encuentre la mejor posición para recibir la señal más fuerte.

□ Software superior

Samsung puede ofrecer actualizaciones para el firmware del televisor en el futuro. Estas actualizaciones se pueden llevar a cabo a través del televisor cuando se conecta a Internet o mediante la descarga del nuevo firmware de samsung.com al dispositivo de memoria USB.

Versión actual es el software ya instalado en el televisor.
Software alternativo (copia de seguridad) muestra la versión anterior que se sustituirá.
El software se representa como 'Año/Mes/Día_version'. Cuanto más reciente sea la fecha, más nueva será la versión de software. Se recomienda la instalación de la última versión.

Panel lateral del TV Unidad USB AUDIO VIDEO AUDIO

POR USB

Inserte una unidad USB que contenga la actualización del firmware descargado de samsung. com. No desconecte la alimentación ni extraiga la unidad USB mientras se aplican las actualizaciones. El televisor se apagará y se encenderá automáticamente después de completar la actualización del firmware. Compruebe la versión del firmware después de que hayan terminado las actualizaciones (la nueva versión tendrá un número superior a la anterior).

Cuando se actualiza el software, la configuración de vídeo y audio que se haya efectuado vuelve a la configuración predeterminada (de fábrica). Es aconsejable anotar la configuración para recuperarla fácilmente después de la actualización.

Software superior Version actual 2009/01/18_000001 POR USB Por canal Standby Mode Upgrade : 45 Min Software alternativo 2009/01/15_00000 Mover Entrar Volver

Por canal

Actualiza el software a través de una señal de emisión.

Si selecciona esta función durante la fase de transmisión del software, busca el software disponible y lo descarga.
El tiempo necesario para la descarga del software lo determina el estado de la señal.

■ Modo suspensión

Para continuar con la actualización del software con el conmutador de encendido principal activado, activo pulsando los botones ▲ o ▼. 45 minutos después de haber entrado en el modo de suspensión, se inicia automáticamente una actualización manual. Dado que la alimentación de la unidad está activada internamente, la pantalla LCD puede encenderse ligeramente. Este fenómeno puede durar 1 hora mientras la actualización del software se completa.

■ Software alternativo (copia de seguridad)

Si hay problemas con el nuevo firmware que afecten al funcionamiento, puede cambiar el software a la versión anterior.
Si se ha cambiado el software, se muestra el software existente.
Puede cambiar el software actual a uno alternativo mediante 'Software alternativo'.

□ Guía de conexión HD

Este menú presenta el método de conexión que proporciona la mejor calidad de imagen en el televisor de alta definición. Consulte esta información cuando conecte dispositivos externos al televisor.

□ Contacto con Samsung

Revise esta información cuando el televisor no funcione correctamente o cuando desee actualizar el software. Puede ver la información relacionada con el centro de llamadas, el producto y el método de descarga del archivo de software.

Utilización de la función Media Play

1. Pulse el botón POWER para encender el televisor.
2. Conecte un dispositivo USB que contenga archivos de fotos o música al terminal USB del lateral del televisor.
3. Cuando se muestre la pantalla de selección Aplicación, pulse el botón ENTER para seleccionar Media Play (USB).

MTP (Protocolo de transferencia de recursos) no se admite.
El sistema de archivos compatible es FAT16/32 (no se admite el sistema de archivos NTFS)
Ciertos tipos de cámara digital USB y dispositivos de audio quizás no sean compatibles con este televisor.
Media Play sólo admite dispositivos Clase de almacenamiento masivo (MSC) USB. MSC es un dispositivo sólo de transporte de almacenamiento masivo. Ejemplos de dispositivos MSC son unidades de memoria y lectores de tarjetas flash (no son compatibles los discos duros USB ni los HUB).

Conecte directamente al puerto USB del televisor. Si utiliza una conexión con un cable independiente, puede haber problemas de compatibilidad con el USB.

☑ Antes de conectar el dispositivo al televisor, haga una copia de seguridad de sus archivos para evitar daños o pérdidas de datos. SAMSUNG no se hace responsable por cualquier daño en los archivos o pérdida de datos.

No desconecte el dispositivo USB mientras se esté cargando.

Cuanto mayor sea la resolución de la imagen, más tiempo tardará en visualizarse en la pantalla.

La resolución JPEG máxima admitida es 15360 x 8640 píxeles.

Con archivos dañados o que no se admiten, se muestra el mensaje 'Formato de archivo no admitido'.

☑ Los archivos MP3 con DRM descargados desde un sitio de pago no se pueden reproducir. La tecnología Gestión de derechos digitales (DRM) admite la creación de contenidos, la distribución y gestión de éstos de modo integrado y general, incluida la protección de los derechos e intereses de los proveedores de los contenidos, la prevención de copias ilegales de los contenidos, así como la gestión de cobros y acuerdos.

Cuando se desplaza a una foto, la carga puede tardar varios segundos. En este punto, aparecerá en la pantalla el icono de carga.

☑ Si hay más de un dispositivo MSC conectado, alguno de ellos quizás no se reconozca. Si un dispositivo exige mucha energía (más de 500mA o 5 V), el dispositivo USB quizás no se admita.

☑ Si se muestra un mensaje de advertencia de sobrealimentación al conectar o usar un dispositivo USB, es posible que el dispositivo no se reconozca o que funcione incorrectamente.

Panel lateral del TV Unidad USB AUDIO VIDEO AUDIO

Utilización del menú Media Play

1. Pulse el botón MENU button. Pulse el botón ▲ o ▼ para seleccionar Aplicaciones, ta continuación, pulse el botón ENTER ☐.

2. Pulse el botón ▲ o ▼ para seleccionar Media Play (USB), y, a continuación, pulse el botón ENTER ↙.

3. Pulse el botón ▲ o ▼ para seleccionar el dispositivo de memoria USB correspondiente y, a continuación, pulse el botón ENTER ↙.

El menú Media Play (USB) varía en función del dispositivo de memoria USB que se encuentre conectado al televisor.
Algunos dispositivos quizás no se admitan por problemas de compatibilidad.

Applications Anynet+ (HDMI-CEC) Media Play (USB)

Media Play STORAGE DEVICE STORAGE DEVICE STORAGE DEVICE STORAGE DEVICE USB SUM Mover Enter Volver

1. Pulse el botón ◀ o ▶ para desplazarse hasta un icono y, a continuación, pulse el botón ENTER ☐.

Para salir del modo Media Play, pulse el botón MEDIA.P del mando a distancia.

Pulse el botón MEDIA.P en el mando a distancia para visualizar el menú Media Play.

Utilización del botón del mando a distancia en el menú Media Play (USB)

Botón	Operaciones
▲/▼/◄/►	Mover el cursor y seleccionar un elemento.
ENTER ➔	Seleccionar el elemento que se encuentra seleccionado actualmente.
►	Reproducir una presentación o un archivo MP3.
■	Hacer una pausa en una presentación o un archivo MP3.
RETURN	Volver al menú anterior.
INFO	Ejecutar diversas funciones en el menú Photo y Music.
■	Detener la presentación de diapositivas o archivo MP3 actual.
◄◄/►►	Página arriba o abajo (elemento de lista de archivos)
EXIT	Detener la función actual y volver al menú de nivel superior anterior.

Este menú muestra los archivos y carpetas JPEG almacenados en un dispositivo de memoria USB.

1. Complete los pasos 1-3 de la sección "Utilización del menú Media Play". (consulte la página 29)
2. Pulse el botón ◀ o ▶ para desplazarse hasta Photo y, a continuación, pulse el botón ENTER ☐. Se mostrará la información del archivo guardado como archivo o como carpeta.

3. Pulse los botones ▲, ▼, ◀ y ▶ para seleccionar un archivo.

4. Al pulsar el botón ENTER ☑ sobre el icono de una fotografía aparecerá la fotografía actualmente seleccionada a pantalla completa.

5. Al pulsar el botón ENTER 📋 sobre un icono de carpeta aparecerán los archivos JPEG que incluye dicha carpeta.

Para salir del modo Media Play, pulse el botón MEDIA.P del mando a distancia.

Al desplazarse a una fotografía, la carga del archivo podría tardar unos segundos. En este punto, aparecerá el icono Loading en la parte superior izquierda de la pantalla.
☐ Mostrar archivos JPEG como miniaturas lleva cierto tiempo.
Este menú muestra sólo archivos con extensión jpg. No se mostrarán archivos en otros formatos, como por ejemplo bmp o tiff.
Los archivos aparecerán en una página. En cada página aparecerán 15 miniaturas.
La numeración de las miniaturas se realiza de izquierda a derecha y de arriba a abajo, del 1 al 15.
Puede que determinados tipos de cámaras digitales y dispositivos de audio USB no sean compatibles con este televisor.
En primer lugar se muestran las carpetas, seguidas de todos los archivos JPEG de la carpeta actual.
Las carpetas y los archivos JPEG se muestran ordenados por la hora en que se han guardado en el dispositivo de memoria USB.
Si se muestra la fotografía a pantalla completa, podrá acercar y alejar o rotar la fotografía en la pantalla.
D urante la visualización a pantalla completa, el botón ◀ o ▶ le permitirá ver otra imagen de la misma carpeta.
Pulse el botón ▶ cuando esté seleccionado un icono de foto para iniciar una presentación.
Las fotografías sin información EXIF podrían no aparecer como imágenes en miniatura en la lista de fotografías, en función de la calidad y la resolución de la imagen.

Media Play Photo SUM 861MB/994MBFree Photo Music Setup Mover Entrar Volver

Media Play Photo 0001 524M 476K Jun 1 2008 3/23 Upper Folder Folder1 Photo 0001 Photo 0001 None File 4 File 5 File 6 File 7 File 8 File 9 File 10 File 11 File 12 File 13 SLM 89MB/993MB Seleccionar Mover Opión Reproducir Volver

Visualización de una presentación de diapositivas

1. Pulse el botón INFO para visualizar la opción Ver, Iniciar visionado automático, Borrar (o Borrar archivo sel.), Borrar todo, Deseleccionar todos.
2. Pulse el botón ▲ o ▼ para seleccionar Iniciar visionado automático y, a continuación, pulse el botón ENTER ↙.
   Durante la presentación de diapositivas los archivos se muestran en orden, a partir del archivo que se esté mostrando actualmente.
   Los archivos MP3 podrán reproducirse de forma automática durante la presentación de diapositivas si la opción “Música de fondo” está establecida en Activado. Para habilitar esta función, los archivos MP3 y otros archivos de fotografía deben estar situados en la misma carpeta del dispositivo de memoria USB.
3. Pulse el botón INFO durante la presentación de diapositivas para establecer las siguientes opciones (Velocidad de secuencia, Música de fondo, Config. música fondo, Lista). Pulse el botón ▲ o ▼ para seleccionar la opción y, a continuación, pulse el botón ENTER.

- Tras establecer la opción, pulse el botón ENTER ← para efectuar un cambio.

Media Play Photo 58/240 4/06 Jun 1 2008 3/23 Photo: 0001 Upper Folder Folder1 Photo 0001 Photo 0001 None Net File 4 File 5 File 6 File 7 File 8 Monitor visorado automático Barrier Barrier todo File 9 File 10 File 11 File 12 File 13 Delete: Todos Sale Mover Opción Reproducir Volver

Vel accuestra Normal Música de fondo Activado Configuración de la música de fondo Lista Basil

□ Uso del menú en la lista de fotos.
Iniciar visionado automático

Se puede iniciar una presentación.

Borrar / Borrar todo / Borrar archivo sel. (Si hay varios archivos seleccionados)

Seleccione la foto que desee borrar. (Otra opción es seleccionar varios archivos con el botón amarillo.)

No se puede recuperar un archivo suprimido.

Deselecc. todos (Si hay, al menos, un archivo seleccionado)

Puede cancelar la selección de todos los archivos.

La marca √ indica que el archivo correspondiente seleccionado está oculto.

Utilización del menú durante una presentación de diapositivas

Velocidad de secuencia

Seleccione esta opción para controlar la velocidad de la presentación de diapositivas.

Pulse el botón ▲ o ▼ para seleccionar la opción necesaria

(Rápida, Normal, Lenta), y, a continuación, pulse el botón ENTER.

Música de fondo

Seleccione si desea reproducir un archivo MP3 durante una presentación de diapositivas.

Pulse el botón ▲ o ▼ para seleccionar la opción que desee (Desactivado, Activado) y, a continuación, pulse el botón ENTER ↙.

Config. música fondo

Pulse los botones ▲ o ▼ para seleccionar el archivo de música que desee y pulse el botón amarillo.

La marca (√) aparece a la izquierda de la música seleccionada.

Repita el proceso anterior para seleccionar varios archivos de música.

Pulse el botón ENTER. Si desactiva la música de fondo ésta no se reproducirá, incluso habiendo configurado los ajustes de Config. música fondo.

Media Play Photo Siz: 440 Jun 1 2008 3/23 Photo: 0001 Upper Folder Folder1 ✓ Photo 0001 ✓ Photo 0001 None Ver Iniciar visionado automatica Borrar Borrar todo Desisecc. todos File 4 File 5 File 6 File 7 File 8 File 9 File 10 File 11 File 12 File 13 Mover Opcion Reproducir Volver

Vel secuencía Normal Rápada Normal Latro Salin

Find: accuimiento - Alfonista Mínica de forsta - Activado Configador la financia de forsta Crista Accuado Deactivado

Config. música fondo Elija archivos para música de fondo. Upper Folder 01-001 02-002 03-003 04-004 05-005 1/1 Página >> Seleccionar Mover Entrar Volver

Lista

La información de archivo se muestra como carpeta o como archivo JPEG.

Para salir del modo Media Play mode, pulse el botón MEDIA.P del mando a distancia.

Al seleccionar un archivo de fotografía, se muestra en el lateral izquierdo de la pantalla del televisor la información del archivo de fotografía. Esta información contiene la resolución, la fecha de modificación y el orden del archivo dentro del directorio actual

Media Play Photo 02/06/00 47KB Jun 12/08 325 e+1/12 Página 99 Upper Folder Folder1 Photo 0001 None SUM 895MB/99 File 4 File 5 File 6 File 7 File 8 File 9 File 10 File 11 File 12 File 13 Volver Sale... Mover Opción Reproducir

: icono de carpeta

: icono de fotografía

: acceder al icono de etapa de carpeta anterior

Resolución Tamaño del archivo Fecha de modificación Orden del archivo en el directorio Media Play Photo -580*440 -47KB Jun 1,2008 3/23

Utilización del menú Option

1. Complete los pasos 1-3 de la sección "Utilización del menú Media Play". (consulte la página 29)
2. Pulse el botón ◀ o ▶ para desplazarse hasta Photo y, a continuación, pulse el botón ENTER ☐. Se mostrará la información del archivo guardado como archivo o como carpeta.
3. Pulse el botón ▲, ▼, ◀ y ▶ para seleccionar un archivo y, acontinuación, pulse el botón ENTER ☑. Al pulsar el botón sobre la miniatura de una fotografía se mostrará la fotografía a pantalla completa.
4. Pulse el botón INFO para visualizar la opción (Iniciar visionado automático, Zoom, Girar, Lista)

Zoom Grar Lista Sain

Iniciar visionado automático

Pulse el botón ▲ o ▼ para seleccionar Iniciar visionado automático y, a continuación, pulse el botón ENTER ☐ Se puede iniciar una presentación.

Zoom

Pulse el botón ▲ o ▼ para seleccionar Zoom y, a continuación, pulse el botón ENTER.

Seleccione la opción adecuada pulsando los botones ▲ o ▼ y, a continuación, pulse el botón ENTER ↩. (X1, X2, X4)

Zoom X1 2.1 Graar 3° 2.2 Lista 4.4 Seln

Para desplazarse por una foto ampliada arriba, abajo, izquierda y derecha, pulse el botón INFO para salir del menú y a continuación pulse los botones ▲, ▼, ◀ y ▶.
Cuando está seleccionada la opción Zoom, se desactivan las opciones Iniciar visionado automático o Girar.
x1 : restaurar la fotografía a su tamaño original.

x2 : acercar la fotografía para doblar el tamaño.

x4 : acercar la fotografía para cuatriplicar el tamaño.

▼ / ▲ / ◀ / ▶ : mover la fotografía ampliada hacia arriba/abajo/derecha/izquierda.

Girar

Pulse el botón ▲ o ▼ para seleccionar Girar y, a continuación, pulse el botón ENTER.

Seleccione la opción adecuada pulsando los botones ▲ o ▼ y, a continuación, pulse el botón ENTER ↖. (0°, 90°, 180°, 270°)

No se guardará el archivo girado.
Cuando está seleccionada la opción Girar, se desactivan las opciones Iniciar visionado automático o Zoom.
0° : rota la fotografía a su posición original

90° : rota la fotografía 90 gados

180° : rota la fotografía 180 gados

270° : rota la fotografía 270 gados

Vinciar visornado automático Zoom X1 90° Grid 30° 100° Units 50% Salle

Este menú muestra los archivos MP3 que se encuentran almacenados en el dispositivo de memoria USB.

1. Complete los pasos 1-3 de la sección "Utilización del menú Media Play". (consulte la página 29)
2. Pulse el botón ◀ o ▶ para desplazarse a Music y, a continuación, pulse el botón ENTER ☐. Se mostrará la información del archivo guardado como archivo o como carpeta.

3. Pulse el botón ▲ o ▼ para desplazarse hasta un icono y, a continuación, pulse el botón ENTER.

4. Si pulsa el botón ENTER 📋 sobre el icono de nota musical, comenzará la reproducción del archivo de música de forma automática.

5. Al pulsar el botón ENTER 📋 sobre un icono de carpeta el dispositivo mostrará los archivos de música que incluye la carpeta.

6. Para seleccionar un archivo en la página siguiente, pulse el botón ◀◀ o ▶▶ para desplazarse hasta la página siguiente.

7. Para seleccionar todos los archivos o un archivo, pulse el botón INFO para visualizar los menús de Music. Pulse el botón ENTER para seleccionar Reproducir, Repetir música o Selecionar todos. Para salir del modo. Media Play pulse el botón MEDIA. P del mando a distancia.

Las carpetas y los archivos MP3 se muestran ordenados por la hora en que se han guardado en el dispositivo de memoria USB.

Media Play Music SUM 861MB/994MBFree Photo Music Setup Mover Entrar Volver

Media Play Music 5MB Jun 1,2008 3/23 006-006 Upper Folder Folder 1 001-001 002-002 003-003 004-004 005-005 006-006 007-007 008-008 Reproducir Reproducir Desactivado Borrar Borrar todo Desselect, todos Salar Mover Opción Reproducir Volver

: icono de carpeta

: icono de música

: acceder al icono de etapa de carpeta anterior

Utilización del menú Option

Reproducir

Seleccione esta opción para reproducir archivos MP3.

Para hacer una pausa en el archivo, pulse el botón ■ mientras reproduce un archivo MP3.
Pulse el botón ▪ para salir del modo Play.
Este menú sólo muestra archivos con la extensión .mp3. Los archivos con otras extensiones no se muestran, aunque se hayan guardado en el mismo dispositivo USB.
El archivo seleccionado aparecerá en la parte superior, con su tiempo de reproducción.
Para ajustar el volumen de la música, pulse el botón — ▲ + en el mando a distancia. Para silenciar el sonido, pulse el botón MUTE en el mando a distancia.
Si el sonido no es normal al reproducir archivos MP3, salga del modo Media Play y ajuste el Ecualizador y el SRS TS HD en el menú Sonido. (Un archivo MP3 demasiado modulado puede ocasionar problemas de sonido.)

Repetir música

Seleccione esta opción para reproducir de forma continuada los archivos de la carpeta actual.

Puede seleccionar Activado u Desactivado.

Borrar / Borrar todo / Borrar archivo sel. (Si hay varios archivos seleccionados)

Seleccione el archivo que desee borrar. (Otra opción es seleccionar varios archivos con el botón amarillo.)

No se puede recuperar un archivo suprimido.

Deselecc. todos (Si hay, al menos, un archivo seleccionado)

Puede cancelar la selección de todos los archivos.

La marca √ indica que el archivo correspondiente seleccionado está oculto.

- Icono de información de función de música

: Cuando todos los archivos de música de la carpeta (o el archivo seleccionado) se repiten. Repetir música está configurado como Activado.
: Cuando todos los archivos de música de la carpeta (o el archivo seleccionado) se reproducen una vez. Repetir música está configurado como Desactivado.

/ : al pulsar el botón ▶ /□ en el mando a distancia durante la reproducción de música.

: al pulsar el botón ■ en el mando a distancia cuando la reproducción de música está detenida.

Setup muestra la configuración de usuario del menú Media Play.

1. Complete los pasos 1-3 de la sección "Utilización del menú Media Play". (consulte la página 29)
2. Pulse el botón ◀ o ▶ para desplazarse hasta Configuración y, a continuación, , pulse el botón ENTER ↙.
3. Pulse el botón ▲ o ▼ para seleccionar el elemento que desee y, a continuación, pulse el botón ENTER (Velocidad de secuencia, Música de fondo, Config. música fondo, Repetir música, Salvapantallas, Retirar con seguridad)
4. Pulse el botón ▲ o ▼ para seleccionar la opción y, a continuación, pulse el botón ENTER ↙.
   Para salir del modo Media Play, pulse el botón MEDIA.P del mando a distancia.

Velocidad de secuencia

Seleccione esta opción para controlar la velocidad de la presentación de diapositivas. Podrá seleccionar entre Rápida, Normal o Lenta.

Música de fondo

Seleccione esta opción para activar o desactivar la reproducción de un archivo MP3 durante una presentación de diapositivas. Es posible seleccionar Music Desactivado o Música Activado.

Config. música fondo

Durante la reproducción de una presentación de diapositivas, utilice Config. música fondo para seleccionar un archivo de música y escucharlo. Seleccione un archivo MP3 como música de fondo.

Repetir música

Se selecciona para determinar si se desea repetir la reproducción de la música cuando se han reproducido todos los archivos MP3 de esta carpeta.

Salvapantallas

Seleccione esta opción para establecer el tiempo de espera de aparición del protector de pantalla. El protector de pantalla aparecerá cuando no se pulse ningún botón durante 2, 4, 8, 10 Horas o Desactivado.

Retirar con seguridad

Se puede quitar el dispositivo del televisor con seguridad.

Media Play Setup Velocidad de secuencia Música de fondo Config. música fondo Repetir música Salvapantallas Retirar con seguridad Rápida Normal Lenta :Desactivado 4 hr Move Enter Return

Media Play Setup Velocidad de secuencia :Normal Música de fondo Activado Config. música fondo Desactivado Repetir música Desactivado Salvapantallas 4 hr Retirar con seguridad Move Enter Return

Config. música fondo Elija archivos para música de fondo. Upper Folder 01-001 02-002 03-003 04-004 05-005 1/1 Página ►►►► Selec. Mover Entrar Volver

Media Play Setup Velocidad de secuencia :Normal Música de fondo :Activado Config. música fondo Repetir música Activado Salvapantallas Desactivado Retirar con seguridad Mover Entrar Volver

Media Play Setup Velocidad de secuencia : Normal Música de fondo : Activado Config. música fondo Repetir música : Desactivado Salvapantallas 2 hr Retirar con seguridad 4 hr 8 hr 10 hr Desactivado Mover Entrar Volver

Conexión de dispositivos Anynet+

¿Qué es Anynet+?

Anynet ^+ es una función que permite controlar con el mando a distancia del televisor Samsung todos los dispositivos de Samsung conectados que sean compatibles con Anynet+. El sistema Anynet ^+ sólo se puede usar con dispositivos de Samsung que tengan la función Anynet ^+ . Para asegurarse de que el dispositivo de Samsung tenga dicha función, compruebe si lleva el logotipo Anynet ^+ .

Para conectar al televisor

1. Conecte el terminal HDMI IN (1, 2, 3(DVI) o 4) del televisor y el terminal HDMI OUT del dispositivo Anynet ^+ correspondiente mediante un cable HDMI.

Para conectar al sistema Home Cinema

1. Conecte el terminal HDMI IN (1, 2, 3(DVI) o 4) del televisor y el terminal HDMI OUT del dispositivo Anynet ^+ correspondiente mediante un cable HDMI.
2. Conecte el terminal HDMI IN del sistema Home Cinema y el terminal HDMI OUT del dispositivo Anynet ^+ correspondiente mediante un cable HDMI.

Conecte el cable óptico entre el terminal DIGITAL AUDIO OUT (OPTICAL) del televisor y la entrada de audio digital del sistema Home Cinema.
Si se sigue la conexión anterior, el terminal Optical sólo produce la salida de 2 canales de audio. Sólo oirá sonido de los altavoces frontales izquierdo y derecho y del subwoofer del sistema Home Theatre. Para escuchar el canal de audio 5.1, conecte el terminal DIGITAL AUDIO OUT (OPTICAL) del DVD/decodificador de satélite (es decir, dispositivo Anynet 1 o 2) directamente al amplificador o sistema Home Cinema, no al televisor.
Conecte sólo un sistema Home Cinema.
Puede conectar un dispositivo Anynet ^+ mediante el cable HDMI 1.3. Algunos cables HDMI pueden no admitir las funciones Anynet ^+ .
Anynet ^+ funciona cuando el dispositivo de AV que admite Anynet ^+ se encuentra en estado de espera o de encendido.
Anynet ^+ admite hasta 12 dispositivos de AV en total. Tenga en cuenta que puede conectar hasta 3 dispositivos del mismo tipo.

Pulse el botón TOOLS para ver el menú Herramientas. También puede mostrar el menú Anynet ^+ seleccionando Herramientas → Anynet ^+ (HDMI-CEC).

Configuración

Anynet ^+ (HDMI-CEC) → Des. / Act.

Para usar la función Anynet ^+ , Anynet ^+ (HDMI-CEC) debe estar configurado como Act..

Cuando la función Anynet ^+ (HDMI-CEC) está desactivada, todas las operaciones relacionadas con Anynet+ se desactivan.

Apagado automático → No / Sí

Configuración de un dispositivo Anynet ^+ para que se desactive automáticamente cuando el televisor se apaga

La fuente activa del mando a distancia del televisor se debe configurar para que éste utilice la función Anynet+.

Si establece Apagado automático como Sí, los dispositivos externos conectados también se desactivan cuando se apaga el televisor. Si un dispositivo externo todavía está grabando, puede apagarse o no.

Application • Anynet+ (HDMI-CEC) Media Play (USB)

Anynet* Configuración Anynet+ (HDMI-CEC) : Act. Apagado automático : Si Mover Entrar Volver

Anynet* Configuración Anynet* (HDMI-CEC) : Act. Apagado automático : Si Mover Entrar Volver

Conexión entre dispositivos Anynet+

1. Pulse el botón TOOLS. Pulse el botón ENTER para seleccionar Anynet ^+ (HDMI-CEC).
2. Pulse los botones ▲ o ▼ para seleccionar Lista de dispositivos y, a continuación, pulse el botón ENTER

Se muestran los dispositivos Anynet ^+ conectados al televisor.
Si no encuentra el dispositivo que desea, pulse el botón rojo para buscar los dispositivos.

1. Pulse los botones ▲ o ▼ para seleccionar un dispositivo determinado y, a continuación, pulse el botón ENTER ↩. Se cambia al dispositivo seleccionado.

Sólo cuando se configura Anynet ^+ (HDMI-CEC) como Act. en el menú Aplicación, aparece el menú Lista de dispositivos.

Anynet* Ver la televisión Lista de dispositivos Grabación: DVD DVDR MENU DVDR INFO Receptor: Des. Configuración Mover Entrar Volver

El cambio a los dispositivos seleccionados puede tardar unos 2 minutos. No se puede cancelar la operación de cambio de dispositivo mientras ésta se está efectuando.
El tiempo necesario para la búsqueda de dispositivos depende de la cantidad de dispositivos conectados.
Cuando finaliza la búsqueda de dispositivos, no se muestra el número de dispositivos encontrados.
Aunque el televisor busca automáticamente la lista de dispositivos cuando se enciende con el botón de alimentación, es posible que los dispositivos que se conectan al televisor no aparezcan siempre automáticamente en la lista de dispositivos. Pulse el botón rojo para buscar el dispositivo conectado.
Si ha seleccionado el modo de entrada externa pulsando el botón SOURCE, no podrá usar la función Anynet+. Asegúrese de cambiar a un dispositivo Anynet+ mediante la Lista de dispositivos.

Menú Anynet+

El menú Anynet ^+ cambia según el tipo y el estado de los dispositivos Anynet ^+ conectados al televisor.

Menú Anynet+	Descripción
Ver la televisión	El modo Anynet+ cambia al modo de emisión de TV.
Lista de dispositivos	Muestra la lista de dispositivos de Anynet+.
(nombre_dispositivo) MENU	Muestra los menús del dispositivo conectado. Por ejemplo, si se ha conectado un grabador de DVD, se muestra el menú del disco del grabador de DVD.
(nombre_dispositivo) INFO	Muestra el menú de reproducción del dispositivo conectado. Por ejemplo, si se ha conectado un grabador de DVD, se muestra el menú de reproducción del grabador de DVD.
Grabación: (*grabador)	Inicia inmediatamente la grabación en el grabador. (Sólo está disponible en los dispositivos que admiten la función de grabación.)
Detener la grabación: (*grabador)	Detiene la grabación.
Receptor	La reproducción del sonido se efectúa a través del receptor.

Cuando hay conectados varios dispositivos de grabación, éstos se muestran como (*grabador), pero si sólo hay conectado un dispositivo, éste se muestra como (*nombre_dispositivo).

Tipo de dispositivo	Estado de funcionamiento	Botones disponibles
Dispositivo Anynet+	Después de cambiar al dispositivo, cuando el menú de éste aparece en la pantalla.	Botones numéricosBotones ▲/▼/◄/►/ ENTER Botones de colores/botón EXIT
	Después de cambiar al dispositivo, mientras se reproduce un archivo.	◀◀ (Búsqueda atrás) / ►▶ (Búsqueda adelante) / ■ (Detener) / ► (Reproducir) / □ (Pausa)
Dispositivo con sintonizador incorporado	Después de cambiar al dispositivo, mientras se ve un programa de TV.	P √/P ∧
Dispositivo de audio	Cuando el receptor está activado.	- ↗ +/MUTE

La función Anynet ^+ sólo es operativa cuando la fuente activa del mando a distancia del televisor está ajustada en TV.
El botón ● funciona sólo cuando la grabación es posible.
Los dispositivos Anynet ^+ no se pueden controlar con los botones del TV. Los dispositivos Anynet ^+ sólo se pueden controlar mediante el mando a distancia del televisor.
El mando a distancia del televisor puede no funcionar en determinadas circunstancias. En ese caso, vuelva a seleccionar el dispositivo Anynet ^+ .
Las funciones Anynet ^+ no funcionan con los productos de otros fabricantes.
El funcionamiento de ◀◀, ▶▶ puede variar según el dispositivo.

Grabación

La grabadora de Samsung permite efectuar una grabación de un programa de televisión.

1. Pulse el botón TOOLS. Pulse el botón ENTER para seleccionar Anynet ^+ (HDMI-CEC).
2. Pulse los botones ▲ o ▼ para seleccionar la grabación inmediata y, a continuación, pulse el botón ENTER ↩. Comienza la grabación.

Cuando hay más de un dispositivo de grabación

Cuando hay varios dispositivos de grabación conectados, éstos se muestran en una lista. Pulse los botones ▲ o ▼ para seleccionar un dispositivo de grabación y pulse el botón ENTER . Comienza la grabación.

Anynet* Ver la televisión Lista de dispositivos Grabación: DVD DVDR MENU DVDR INFO Receptor: Des. Configuración Mover Entrar Volver

Si el dispositivo de grabación no aparece, seleccione Lista de dispositivos y pulse el botón rojo para buscar dispositivos

1. Pulse el botón EXIT para salir.

Se pueden grabar las transmisiones de la fuente seleccionando Grabar: (nombre_dispositivo).
Si pulsa el botón ●, se grabará lo que está viendo en ese momento. Si está viendo un vídeo desde otro dispositivo, se graba el vídeo de éste.
☑ Antes de grabar, compruebe si la toma de antena está conectada correctamente al dispositivo de grabación. Para conectar correctamente una antena a un dispositivo de grabación, consulte el manual del usuario del dispositivo de grabación.

Escucha a través de un receptor (sistema Home Cinema)

Se puede escuchar sonido a través de un receptor en lugar de hacerlo mediante el altavoz del TV.

1. Pulse el botón TOOLS. Pulse el botón ENTER para seleccionar Anynet ^+ (HDMI-CEC).
2. Pulse los botones ▲ o ▼ para seleccionar Receptor. Pulse los botones ◀ o ▶ para seleccionar Act. o Des..
3. Pulse el botón EXIT para salir.

Si el receptor sólo admite audio, quizás no se muestre la lista de dispositivos.
El receptor funcionará si se ha conectado correctamente el terminal de entrada óptico del receptor con el terminal DIGITAL AUDIO OUT (OPTICAL) del televisor.
Cuando el receptor (sistema Home Cinema) está activado, se puede oír la salida de sonido desde el terminal óptico del televisor. Cuando se ve la televisión a través de una señal de DTV (aéreo), el televisor envía el sonido de 5.1 canales al receptor del sistema Home Cinema. Cuando la fuente es un componente digital, como un DVD, y está conectada al televisor a través de HDMI, sólo se oye el sonido de 2 canales del receptor del sistema Home Cinema.
Si hay una interrupción en la alimentación del televisor con la opción Receptor configurada en Act. (por desconectar el cable de alimentación o por un fallo de corriente), puede que Seleccionar altavoz esté establecido como Altavoz externo al volver a encender el televisor.

Anynet* Ver la televisión Lista de dispositivos Grabación: DVDR DVDR MENU DVDR INFO Receptor: Des. Configuración Mover Entrar Volver

Problema	Posible solución
Anynet^+ no funciona.	Compruebe si el dispositivo es un dispositivo Anynet^+ . El sistema Anynet^+ sólo admite dispositivos Anynet^+ .Conecte sólo un receptor (sistema Home Cinema).Compruebe si el cable de alimentación del dispositivo Anynet^+ está debidamente conectado.Compruebe las conexiones de los cables de Video/Audio/HDMI 1.3 del dispositivo Anynet^+ .Compruebe si Anynet^+ (HDMI-CEC) está activado en el menú de configuración de Anynet^+ .Compruebe si el mando a distancia del televisor está en modo TV.Compruebe si es un mando a distancia exclusivo para Anynet^+ . Anynet^+ no funciona en algunas situaciones. (Búsqueda de canales, funcionamiento de Media Play, Plug & Play, etc.)Cuando se conecta o se desconecta el cable HDMI 1.3, se han de buscar de nuevo los dispositivos o volver a apagar y encender el televisor.Compruebe si la función Anynet^+ del dispositivo Anynet^+ está activada.
Deseo iniciar Anynet^+ .	Compruebe si el dispositivo Anynet^+ está correctamente conectado al televisor y compruebe si Anynet^+ (HDMI-CEC) está establecido enAct. en el menú Anynet^+ Configuración.Pulse el botón TV del mando a distancia del televisor para cambiar a TV. A continuación pulse el botón TOOLS para visualizar el menú Anynet^+ y seleccionar el menú que desee.
Deseo salir de Anynet^+ .	SeleccioneView TVen el menú Anynet^+ .Pulse el botón SOURCE del mando a distancia del televisor y seleccione un dispositivo que no sea Anynet^+ .Pulse P , PRE-CH y FAV.CH para cambiar el modo TV. (Tenga en cuenta que el botón de canal sólo funciona cuando no hay ningún dispositivo Anynet^+ con sintonizador incorporado conectado.)
En la pantalla aparece el mensaje ‘Connecting to Anynet^+ device...’.	El mando a distancia no se puede utilizar cuando se está configurando Anynet^+ o cambiando a un modo de visualización.Utilice el mando a distancia cuando haya terminado la configuración de Anynet^+ o el cambio al modo de visualización.
El dispositivo Anynet^+ no reproduce.	No se puede usar la función de reproducción mientras se efectúa una conexión Plug & Play.
El dispositivo conectado no se muestra.	Compruebe si el dispositivo admite las funciones Anynet^+ .Compruebe si el cable HDMI 1.3 está debidamente conectado.Compruebe si Anynet^+ (HDMI-CEC) está establecido comoAct. en el menú de configuración de Anynet^+ .Vuelva a efectuar una búsqueda de dispositivos Anynet^+ .Sólo puede conectar un dispositivo Anynet^+ mediante el cable HDMI 1.3. Algunos cables HDMI pueden no admitir las funciones Anynet^+ .Si se ha interrumpido por una situación anormal como la desconexión del cable HDMI o el de alimentación o por un fallo en la corriente eléctrica, deberá repetir la búsqueda del dispositivo.
El programa de televisión no se puede grabar.	Compruebe la conexión de la toma de antena del dispositivo de grabación.
El sonido del televisor no sale a través del receptor.	Conecte el cable óptico entre el televisor y el receptor.

Función de teletexto

La mayoría de los canales de televisión proporcionan servicios de información escrita mediante el teletexto. La página de índice de dicho servicio proporciona información sobre el uso de éste. Asimismo, se pueden seleccionar diversas opciones mediante los botones del mando a distancia para ajustar el servicio a las necesidades del usuario.

Para que la información del teletexto se visualice correctamente, la recepción del canal debe ser estable. En caso contrario, puede perderse información o algunas páginas pueden no visualizarse.

1 ≡... (modo)

Se utiliza para seleccionar el modo de teletexto (LIST/FLOF). Si lo pulsa en el modo LIST, cambia al modo de guardar lista. En el modo de guardar lista se puede guardar la página de teletexto en la lista mediante el botón (guardar).

② ≡? (mostrar)

Se usa para mostrar el texto oculto (respuestas a juegos, por ejemplo). Púlselo de nuevo para volver a la presentación normal.

3 ≡ (tamaño)

Se utiliza para mostrar caracteres de doble tamaño en la parte superior de la pantalla. Si desea mostrarlos también en la parte inferior, vuelva a pulsar el botón. Púlselo de nuevo una vez para volver a la presentación normal.

4 (guardar)

Se utiliza para guardar las páginas del teletexto.

5 Botones de colores (rojo/verde/amarillo/azul)

Si una emisora utiliza el sistema FASTEXT, los distintos temas cubiertos en una página de teletexto se codificarán en color y podrá seleccionarlos pulsando los botones de color. Pulse el correspondiente al tema deseado. La página muestra otra información con código de color que se puede seleccionar de la misma forma. Pulse el botón del color correspondiente para ver la página anterior o la siguiente.

6 (activar teletexto/mezcla)

Se utiliza para activar el modo de teletexto tras seleccionar el canal que proporciona el servicio. Pulse dos veces para superponer el teletexto a la pantalla de emisión actual.

⑦ □ (salir)

Sale de la visualización de teletexto.

Se utiliza para mostrar la página secundaria disponible.

9 ≡1 (avanzar página)

Se utiliza para mostrar la página siguiente de teletexto.

10 1-≡ (retroceder página)

Se utiliza para mostrar la página anterior de teletexto.

11 ≡ (retener)

Se utiliza para retener la presentación en una página determinada si ésta está enlazada con varias páginas secundarias que se muestran automáticamente. Para reanudar, vuelva a pulsar el botón.

12 ≡i (índice)

Se utiliza para mostrar la página de índice (contenido) en cualquier momento durante la visualización de teletexto.

13 ≡x (cancelar)

Se utiliza para visualizar la emisión cuando se busca una página.

POWER TV 1 2 3 4 5 6 7 8 9 FAV.CH 0 PRE-CH + UTE SOURCE P INFO MENU GUIDE TOOLS RETURN CH LIST - TTX/MK MEDIA.P P.SIZE I-II PSIZE DUAL AD SUBT. << II >> ● ▶ ■ SAMSUNG

Puede cambiar páginas de teletexto pulsando los botones numéricos del mando a distancia.

Las páginas de teletexto se organizan en seis categorías:

Parte	Contenido
A	Número de página seleccionado.
B	Identidad del canal.
C	Número de página actual o indicaciones de la búsqueda.
D	Fecha y hora.
E	Texto.
F	Información de estado.
	Información FASTEXT.

A B C D E F

La información de teletexto se suele dividir en varias páginas que aparecen en secuencia y a las que se puede acceder:

• Introduciendo el número de página.
• Seleccionando un título de la lista.
• Seleccionando un encabezado de color (sistema FASTEXT).

El nivel de teletexto que admite el televisor es la versión 2.5, capaz de mostrar texto o gráficos adicionales.

Según la transmisión, puede haber paneles laterales en blanco al mostrar el teletexto.
En estos casos, el texto o los gráficos adicionales no se transmiten.
Los televisores más antiguos que no admiten la versión 2.5 no son capaces de mostrar texto o gráficos adicionales, independientemente de la transmisión de teletexto.
Pulse el botón TV para salir de la visualización de teletexto.

POWER TV 1 2 3

Instalación del soporte

Preselección: Coloque el soporte de la guía y el cuello de la cubierta en el soporte y, a continuación, fijelo mediante los tornillos. Sólo aplicable a los modelos de 32 pulgadas.

Parte posterior Parte frontal

1. Monte el TV de pantalla LCD en el soporte.

Se necesitan dos o más personas para trasladar el televisor.
Para realizar el montaje debe tener en cuenta cuál es la parte frontal y cuál la posterior del soporte.
Para asegurar que el televisor esté instalado sobre el soporte al nivel adecuado, no ejerza una excesiva presión sobre la parte superior del lateral izquierdo o derecho del televisor.

1. Apriete los tornillos en la posición ① y, a continuación, apriete los tornillos en la posición ②.

Levante el producto y apriete los tornillos. Si aprieta los tornillos con el TV LCD tumbado, éste se puede inclinar hacia un lado.

1. Desmonte los tornillos de la parte posterior del televisor.
2. Separe el soporte del TV.
   Se necesitan dos o más personas para trasladar el televisor.
3. Cubra el orificio inferior con la tapa.

Instalación del equipo de montaje en la pared

Los elementos del montaje en la pared (se venden por separado) permiten instalar el televisor en una pared.

Si desea más información sobre la instalación de los componentes para montaje en la pared, consulte las instrucciones que se facilitan con dichos elementos. Si necesita ayuda con la instalación del soporte mural, póngase en contacto con un técnico.

Samsung Electronics no se hace responsable de los daños causados al producto o al usuario si éste ha efectuado la instalación del televisor.

No instale el equipo de montaje mural mientras el televisor está encendido. Se podría producir una descarga eléctrica con riesgo de causar lesiones personales.

Montaje de los cables

Sujete los cables con la funda de cables para que éstos no sean visibles a través del soporte transparente.

El bloqueo Kensington es un dispositivo que se utiliza para fijar físicamente el sistema cuando se utiliza en un sitio público. La apariencia y el método de bloqueo pueden diferir de la ilustración según los fabricantes.

Consulte el manual que acompaña al bloqueo Kensington para utilizarlo correctamente.

El dispositivo de bloqueo debe adquirirse por separado.
La ubicación del bloqueo Kensington puede variar según los modelos.

1. Inserte el dispositivo de bloqueo en la ranura Kensington del TV LCD (①) y gírelo en el sentido del bloqueo (②).
2. Conecte el cable del bloqueo Kensington (③).
3. Fije el bloqueo Kensington a la mesa o a un objeto estático pesado.

Mantenga la distancia requerida entre el producto y otros objetos (por ejemplo, paredes) para asegurar la ventilación adecuada.

En caso contrario, se podría producir un incendio por un incremento de la temperatura interna del producto.

Instale el producto a la distancia requerida como se muestra en la ilustración.

Cuando utilice un soporte o un montaje mural, use sólo las piezas proporcionadas por Samsung Electronics.

• Si utiliza piezas proporcionadas por otros fabricantes, podría tener problemas con el producto o éste se podría caer con el riesgo de cuasar lesiones personales.
• Si utiliza piezas proporcionadas por otros fabricantes, podría tener problemas con el producto o éste se podría incendiar por el incremento de la temperatura interior debido a una mala ventilación.

El aspecto puede variar según el producto.

Instalación del producto sobre un soporte

10 cm 10 cm 10 cm

Instalación del producto en un montaje mural

10 cm 10 cm 10 cm 10 cm

Fijación del televisor a la pared

Precaución: Tirar del televisor, empujarlo o colgarse de él puede provocar su caída. En especial, procure que los niños no se cuelguen del televisor ni lo desestabilicen; éste podría caerse sobre ellos y causarles lesiones graves o incluso la muerte. Siga las precauciones de seguridad del folleto de seguridad incluido con el producto. Para mejorar la estabilidad instale un dispositivo antivuelco, como se explica a continuación.

Para impedir que el televisor se caiga:

1. Apriete firmemente las grapas sobre la pared con los tornillos. Asegúrese de que los tornillos estén bien afirmados en la pared.

Según el tipo de pared quizás necesite algún material adicional para el anclaje.
Las grapas, los tornillos y la cadena no se suministran con el producto; deberá adquirirlos por separado.

1. Quite los tornillos de la parte central posterior del televisor y con ellos monte las grapas en el televisor.

Quizás con el televisor no vayan incluidos los tornillos. En tal caso debe adquirirlos por separado con estas especificaciones.
Especificaciones de los tornillos

– Televisores LCD de 17 \~ 29 pulgadas: M4 x L15

- Televisores LCD de 32 \~ 40 pulgadas: M6 x L15

1. Monte una cadena fuerte entre las grapas del televisor y de la pared de manera que quede bien tensada.

Instale el televisor cerca de la pared para evitar que caiga hacia atrás.
Las grapas de la pared han de estar a la misma o a menor altura que las grapas del televisor.
Cuando desee mover el televisor deberá aflojar la cadena.

1. Compruebe que todas las conexiones estén bien aseguradas. Compruébelas periódicamente para detectar cualquier signo de fatiga o de fallo. Si tiene dudas sobre la seguridad de la instalación, póngase en contacto con un instalador profesional.

Pared

No hay imagen ni sonido	Compruebe que el cable de alimentación esté conectado a la red eléctrica.Compruebe que haya pulsado el botón del aparato.Compruebe los ajustes de contraste y brillo de la imagen.Compruebe el volumen.
Hay imagen pero no sonido	Compruebe el volumen.Compruebe si se ha pulsado el botón MUTE del mando a distancia.Compruebe la configuración de Selecionar altavoz.
La pantalla está en blanco y el indicador de encendido parpadea constantemente	En el ordenador, compruebe los cables de señal y de alimentación.El televisor está usando su sistema de gestión de energía.Mueva el ratón del ordenador o pulse cualquier tecla.
No aparece ninguna imagen o está en blanco y negro	Ajuste los valores de color.Compruebe que el sistema de emisión seleccionado es correcto.
Hay interferencias en el sonido o en la imagen	Trate de identificar el aparato eléctrico que está afectando al aparato y aléjelo.Enchufe el aparato en una toma de electricidad distinta.
La imagen está borrosa o presenta niebla y el sonido está distorsionado.	Compruebe la dirección, la ubicación y las conexiones de la antena.Esta interferencia suele ocurrir cuando se utilizan antenas interiores.
El mando a distancia funciona mal	Sustituya las pilas del mando a distancia.Limpie el borde superior del mando a distancia (ventana de transmisión).Compruebe los terminales de las pilas.
Aparece el mensaje ‘Comprobar el cable de señal.’.	Compruebe que el cable de señal se haya conectado firmemente al PC o a las fuentes de vídeo.Compruebe que el PC o las fuentes de vídeo están encendidos.
En el modo PC, aparece el mensaje ‘Modo no compatible’.	Compruebe la resolución máxima y la frecuencia del adaptador de vídeo.Compare estos valores con los datos de los modos de visualización.
La imagen dañada aparece en la esquina de la pantalla	Si se ha seleccionado Ajuste pantalla en algún dispositivo externo, la imagen dañada puede aparecer en la esquina de la pantalla. Este síntoma se origina en los dispositivos externos, no en el televisor.
Aparece el mensaje ‘Restablece todos los ajustes predeterminados de fábrica.’.	Aparece cuando el botón EXIT se mantiene pulsado durante unos momentos. La configuración del producto se reinicia con los valores predeterminados.
Puede ver pequeñas partículas si mira de cerca el borde biselado de la pantalla del televisor.	Esto es una particularidad del diseño del producto y no es un defecto.

El panel LCD TFT utiliza un panel que consta de muchos píxeles de ínfimo tamaño (6 220 800) que requieren de una tecnología altamente sofisticada para su fabricación. No obstante, puede que existan unos cuantos píxeles brillantes u oscuros en la pantalla. Estos píxeles no influirán en el rendimiento del aparato.

Nombre del modelo	LE32B550, LE32B551LE32B553, LE32B554	LE37B550, LE37B551LE37B553, LE37B554
Tamaño de pantalla(Diagonal)	32 pulgadas	37 pulgadas
Resolución de PC(Óptima)	1920 x 1080 a 60 Hz	1920 x 1080 a 60 Hz
Sonido(Salida)	10 W x 2	10 W x 2
Dimensiones (An x Pr x Al)Cuerpo principalCon el soporte	794 x 77 x 524 mm794 x 240 x 570 mm	917 x 79 x 592 mm917 x 255 x 658 mm
PesoCon el soporte	13 kg	16 kg
Consideraciones medioambientalesTemperatura de funcionamientoHumedad de funcionamientoTemperatura de almacenamientoHumedad de almacenamiento	10 °C a 40 °C (50 °F a 104 °F)10 % al 80 %, sin condensación-20 °C a 45 °C (-4 °F a 113 °F)5 % al 95 %, sin condensación
Soporte giratorio(Izquierda/derecha)	-20° ~ 20°
Nombre del modelo	LE40B550, LE40B551LE40B553, LE40B554	LE46B550, LE46B551LE46B553, LE46B554
Tamaño de pantalla(Diagonal)	40 pulgadas	46 pulgadas
Resolución de PC(Óptima)	1920 x 1080 a 60 Hz	1920 x 1080 a 60 Hz
Sonido(Salida)	10 W x 2	10 W x 2
Dimensiones (An x Pr x Al)Cuerpo principalCon el soporte	982 x 79 x 626 mm982 x 255 x 676 mm	1116 X 79 X 706 mm1116 X 275 X 770 mm
PesoCon el soporte	18 kg	23 kg
Consideraciones medioambientalesTemperatura de funcionamientoHumedad de funcionamientoTemperatura de almacenamientoHumedad de almacenamiento	10 °C a 40 °C (50 °F a 104 °F)10 % al 80 %, sin condensación-20 °C a 45 °C (-4 °F a 113 °F)5 % al 95%, sin condensación
Soporte giratorio(Izquierda/derecha)	-20° ~ 20°

El diseño y las especificaciones pueden cambiar sin previo aviso.
Este dispositivo es un aparato digital de la Clase B.
Para conocer la fuente de alimentación y el consumo de energía, consulte la etiqueta adherida al producto.

Esta página se ha dejado

intencionadamente en blanco.

⑤ DISPOSITIVO DE BLOQUEIO KENSINGTON (consoante o modelo)

13 TV : selecciona o modo TV directamente.

16 ∨ P ∧ : carregue para mudar de canal.

17 MENU : mostra o menu principal no ecrã.

□ Guia act. e posterior / Guia completo

Guia act. e posterior

Mostra todos os programas actualmente reservados.

■ Ordenar (apenas canais analógicos)

Seleccione todos os programas reservados.

□ Seleccionar Altifalante

Seleccionar o modo de Som

	Tipo de áudio	Dual 1 / 2	Predefinido
Estéreo A2	Mono	MONO	Mudança automática
	Estéreo	Estéreo ↔ MONO
	Dual	DUAL 1 ↔ DUAL 2	DUAL 1
NICAM Estéreo	Mono	MONO	Mudança automática
	Estéreo	MONO ↔ Estéreo
	Dual	MONO ↔ DUAL 1DUAL 2	DUAL 1

■ Texto digital → Desactivar / Activar (só Reino Unido)

Pode definir o idioma do Teletexto seleccionando o idioma.

Tempo Relógio : --- : -- Temporizador : Deslig. Temporizador 1 : Desactivado Temporizador 2 : Desactivado Temporizador 3 : Desactivado Mover Enter Voltar

Temporizador

☐ Temporizador 1 / Temporizador 2/ Temporizador 3

Seleccione o canal pretendido.

Actual. no Modo de Espera

A marca √ indica que o ficheiro correspondente seleccionado está oculto.

: Mover para o ícone anterior de fase da pasta

A marca √ indica que o ficheiro correspondente seleccionado está oculto.

Ligar dispositivos Anynet+

O que é o Anynet+?

Parte posterior Parte frontal

1. Coloque o televisor LCD na base.

Para evitar a queda do televisor:
