KULLANIM KILAVUZU PS63A756 SAMSUNG

2008-8-28 10:25:32 Kullanım Talimatları Ekran Görüntüsünün Takılması Plazma ekranı üzerinde hareketsiz bir görüntünün (Plazma monitöre bağlanmış olan bir video oyun cihazı veya bilgisayarı kullanırken) 2 saatten fazla kalmasına izin vermeyin; aksi takdirde bu, ekrandaki görüntünün kalıcı olmasına yol açar. Bu görüntü takılmasına, “ ekran yanması” da denir. Bu tür bir kalıcı görüntüyü önlemek için hareketsiz bir görüntü ekrandayken parlaklık ve kontrast değerlerini düşük bir seviyeye ayarlayınız. Bulunduğunuz Rakım Bu PDP’nin normal çalışabilmesi için 2000m’den düşük bir rakımda olması gerekir. 2000 m’den daha yüksek rakımlarda düzgün çalışmayabilir; böyle bir yere kurmayın ve çalıştırmayın. PDP TV’nin üst kısmında ısınma Uzun süreli kullanımdan sonra panelin yaydığı aşırı ısı ürünün üst kısmındaki havalandırma deliğinden çıktığı için, ürünün üst tarafı sıcak olabilir. Bu normaldir ve üründe herhangi bir kusur ya da çalışma hatası olduğu anlamına gelmez. Ancak, çocuklar ürünün üst kısmına dokundurulmamalıdır. Üründen çıtırtılar geliyor. Sıcaklık veya nem gibi çevre koşullarındaki değişiklik nedeniyle ürün daraldığı veya genişlediği zaman çıtırtı oluşabilir. Bu normaldir ve ünitenin bir kusuru değildir. Hücre Kusurları PDP’de, 1.230.000 (SD-düzeyi) ila 3.150.000 (HD düzeyi) pikselden oluşan ve bu nedenle karmaşık bir üretim teknolojisi gerektiren bir panel kullanılmaktadır. Bununla birlikte, ekranda birkaç parlak veya karanlık piksel bulunabilir. Bu piksellerin, ürünün performansına olumsuz etkisi olmaz. TV’yi 5°C (41°F) altındaki sıcaklıklarda çalıştırmaktan kaçının Çok uzun süreyle görüntülenen durağan bir görüntü PDP Panelinde kalıcı hasara neden olabilir. PDP TV’nin uzun süre 4:3 formatında izlenmesi, ekrandaki farklı ışın emisyonundan dolayı ekranın solunda, sağında ve ortasında görüntülenen kenarların izlerinin kalmasına yol açabilir. DVD veya oyun konsolu çalıştırmak da ekranda benzer bir etkiye neden olabilir. Yukarıdaki etkilerin neden olduğu hasarlar Garanti kapsamında değildir. Ekrandaki görüntü izleri. Video oyunlarının ve PC’nin durağan görüntülerinin belirli bir süreden fazla ekranda kalması, kısmi görüntü izleri oluşturabilir. Bu etkiyi önlemek için, durağan görüntüleri ekranda tutarken ‘parlaklık’ ve ‘kontrast’ derecelerini azaltın. Garanti - Kalıcı görüntü ile ilgili hasarlar garanti kapsamına girmez. - Ekranın yanması garanti kapsamında değildir. Montaj Setinizi çok tozlu, aşırı yüksek ya da düşük sıcaklıklı, aşırı nemli, kimyasal madde içeren ve havalimanı, tren istasyonu vs. gibi sürekli çalışma gerektiren yerlere takmadan önce mutlaka yetkili bir servis merkeziyle görüşün. Aksi takdirde setinizde ciddi hasarlar meydana gelebilir. Dijital TV (DVB-T) Uyarısı

DİJİTAL TV (DVB) İLE İLGİLİ İŞLEVLER YALNIZCA DVB-T (MPEG2 ve MPEG4 AVC) DİJİTAL KARASAL SİNYALLERİN YAYINLANDIĞI ÜLKE YA DA BÖLGELERDE ÇALIŞIR. DVB-T, dijital karasal televizyonun yayın iletimi için Avrupa konsorsiyumu standardıdır. Lütfen bölgenizdeki DVB-T servisinin kullanılabilirliği hakkında yerel bayiniz ile görüşün. Bu TV [Ağustos, 2008] itibarıyla geçerli DVB-T standartlarını karşılasa bile, gelecekteki DVB-T dijital karasal yayın uyumluluğu garanti edilemez. Bazı Dijital TV işlevleri bazı ülkelerde ya da bölgelerde kullanılamayabilir ya da doğru şekilde çalışmayabilir. Daha fazla bilgi için lütfen yerel SAMSUNG müşteri hizmetleri merkeziniz ile iletişim kurun. SAMSUNG WORLDWIDE ile irtibata geçin Samsung ürünleriyle ilgili soru ya da yorumlarınız olursa lütfen SAMSUNG müşteri destek merkezine başvurun. (Daha fazla bilgi için arka kapağa bakın.) © 2008 Samsung Electronics Co., Ltd. All rights reserved. Türkçe - 2

2008-8-28 10:32:55 İçindekiler TV'nizin Bağlanması ve Hazırlanması

• DLNA Ağını Ayarlama p. 44
• DLNA Uygulamasını Kurma p. 44
• DLNA Uygulamasını Kullanma p. 46
• DLNA İşlevini Kullanma p. 49
• Content Library İçerik Kitaplığını Etkinleştirme p. 50
• İçerik Kitaplığını Kullanma p. 51
• Harici USB Bellek Aygıtını Kullanarak Ek İçerik Kullanma p. 52
• Anynet+ Hakkında Anynet+ Cihazlarını Bağlama p. 53
• Anynet+ Kurulumu p. 54
• Anynet+ Cihazları arasında Tarama ve Geçiş p. 54
• Kayıt p. 55
• Bir Alıcı (Ev sineması) üzerinden dinleme p. 56
• Anynet+ için Sorun Giderme p. 56
• Kanalların ve kanalın kaydedilmesi p. 11
• Kanalları Yönetmek p. 14

• Görüntü Kontrolü Kullanımla İlgili Öneriler Kanal Kontrolü Görüntü Ayarlarının Değiştirilmesi ve Sıfırlanması p. 15
• Resim İçinde Resim Gösterme p. 19
• TV’nizin Kişisel Bilgisayarınızla Ayarlanması p. 19
• PC Ekranı p. 20
• Teleteks Özelliği p. 57
• Duvara Montaj Kitinin Özellikleri (VESA) p. 58
• Auto Wall-Mount (Otomatik Duvara Montaj) Ayarı (Ayrı satılır) p. 59
• Duvar Askısını duvara takmadan önce hazırlık yapma p. 60
• Securing the TV to the Wall p. 60
• Sorun Giderme p. 61
• Teknik Özellikler p. 62
• Ses Kontrolü Ses Standardının Değiştirilmesi p. 21
• Ses Modunun Seçilmesi İşlev Tanımı p. 22

• Kurulum Menüsünün Yapılandırılması p. 23
• Saati Ayarlama p. 26
• Ağ Bağlantısı p. 27
• Ağ Kurulumu p. 29
• Kaynak Listesi/ İsim Değiştir p. 31
• Product Guide p. 31
• WISELINK Pro Bir USB Aygıtını Bağlama p. 32
• WISELINK Pro İşlevini Kullanma p. 33
• Fotoğraf Listesini Kullanma Ve Sıralama p. 35
• Fotoğraf ya da Slayt Gösterisi Görüntüleme p. 36
• Müzik Listesini Kullanma ve Sıralama p. 38
• Müzik Dinleme p. 39
• Film Listesini Kullanma ve Sıralama p. 40
• Film Dosyasını Oynatma p. 41
• Fotoğraf/Müzik/Film Dosyasını Silme p. 42
• WISELINK Pro’yu Kullanarak Resim/Müzik Ayarlarını Düzenleme p. 43
• Kurulum Menu’yü Kullanma Sembol Basın Türkçe p. 43

Not Tek Basmalı Düğme TOOL Düğmesi Türkçe - 3 1_BN68-01757J-Tur.indd

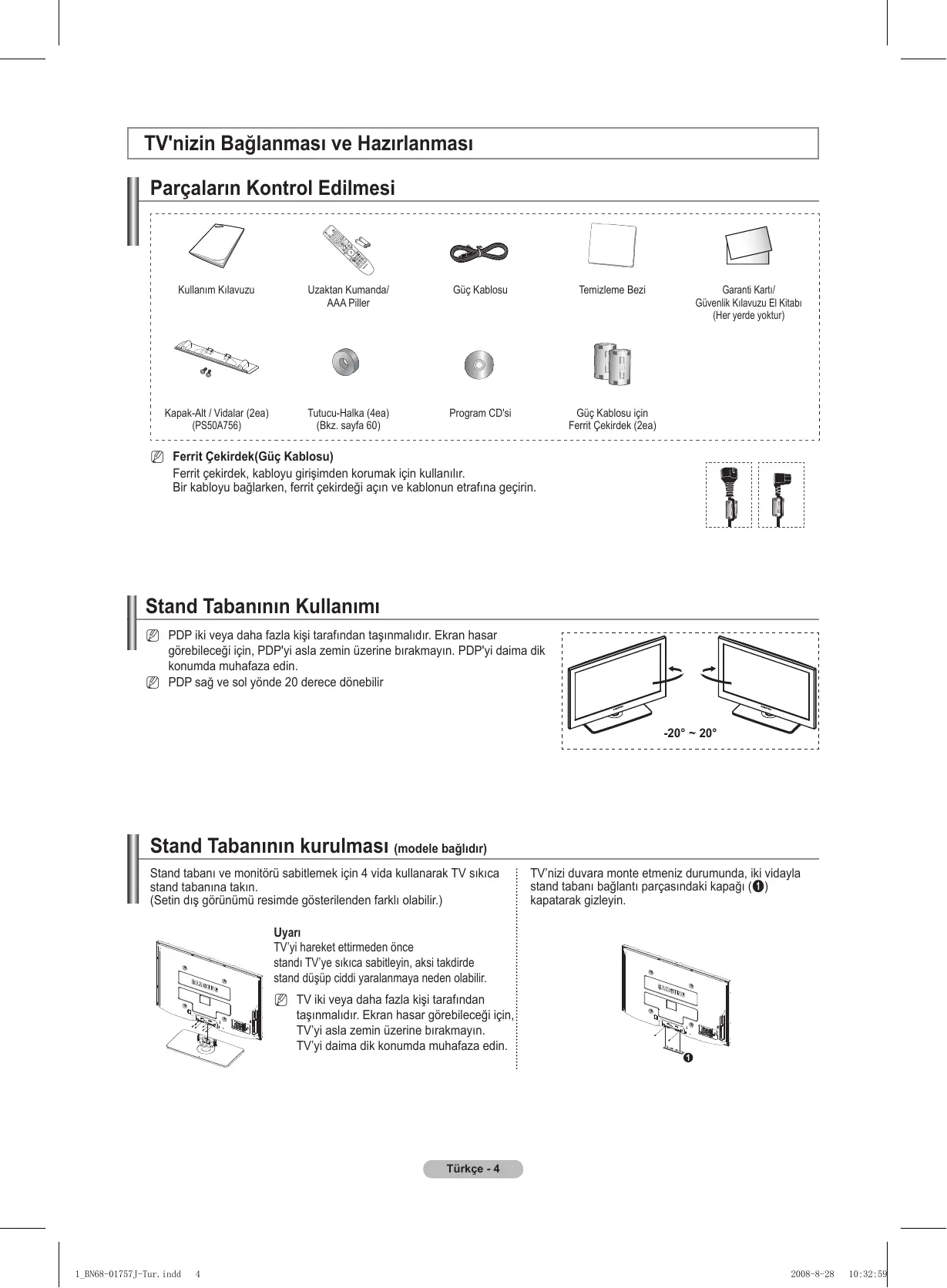

2008-8-28 10:32:56 TV'nizin Bağlanması ve Hazırlanması Parçaların Kontrol Edilmesi Kullanım Kılavuzu Uzaktan Kumanda/ AAA Piller Güç Kablosu Temizleme Bezi Kapak-Alt / Vidalar (2ea) (PS50A756) Tutucu-Halka (4ea) (Bkz. sayfa 60) Program CD'si Güç Kablosu için Ferrit Çekirdek (2ea) Garanti Kartı/ Güvenlik Kılavuzu El Kitabı (Her yerde yoktur) N Ferrit Çekirdek(Güç Kablosu) Ferrit çekirdek, kabloyu girişimden korumak için kullanılır. Bir kabloyu bağlarken, ferrit çekirdeği açın ve kablonun etrafına geçirin. Stand Tabanının Kullanımı N PDP iki veya daha fazla kişi tarafından taşınmalıdır. Ekran hasar görebileceği için, PDP'yi asla zemin üzerine bırakmayın. PDP'yi daima dik konumda muhafaza edin. N PDP sağ ve sol yönde 20 derece dönebilir -20° ~ 20° Stand Tabanının kurulması (modele bağlıdır) Stand tabanı ve monitörü sabitlemek için 4 vida kullanarak TV sıkıca stand tabanına takın. (Setin dış görünümü resimde gösterilenden farklı olabilir.) TV’nizi duvara monte etmeniz durumunda, iki vidayla stand tabanı bağlantı parçasındaki kapağı (1) kapatarak gizleyin. Uyarı TV’yi hareket ettirmeden önce standı TV’ye sıkıca sabitleyin, aksi takdirde stand düşüp ciddi yaralanmaya neden olabilir. N TV iki veya daha fazla kişi tarafından taşınmalıdır. Ekran hasar görebileceği için, TV’yi asla zemin üzerine bırakmayın. TV’yi daima dik konumda muhafaza edin. Türkçe - 1_BN68-01757J-Tur.indd

2008-8-28 10:32:59 Kontrol Paneli N Ürünün rengi ve şekli, modele bağlı olarak farklılık gösterebilir. 1 SOURCE Tüm mevcut giriş kaynaklarını içeren bir menü görüntüler (TV, Ext.1, Ext.2, AV, S-Video, Parça, PC, HDMI1, HDMI2/ DVI, HDMI3, HDMI4, USB, DLNA). Ön Panel düğmeleri Çalıştırmak için her düğmeye dokunun. 7 Hoparlör

N Ekranda gösterimli menüde, uzaktan kumanda üzerindeki ENTER düğmesini kullanır gibi bu düğmeyi kullanın. (POWER) Televizyonu açmak ve kapatmak için ( ) işaretinin altındaki gümüş sensöre dokunun. 2 MENU TV’nizin özellikler ekran menüsünü görmek için basın. 3 – Ses düzeyiniartırmak veya azaltmak için basın. Ekran menüsünde, – + düğmelerini kullanırken,uzaktan kumandada ◄ and ► düğmelerini kullanın.

Gümüş sensör C/P. Kanalları değiştirmek için basın. Ekran menüsünde, C/P. düğmelerini kullanırken, uzaktan kumandada ▲ ve ▼düğmelerini kullanın. 5 Güç Göstergesi Güç açıkken yanıp söner ve kapanır; bekleme modunda sürekli yanar. 6 Uzaktan Kumanda Sensörü Uzaktan kumandayı TV üzerinde bu noktaya doğru tutun. Türkçe - 1_BN68-01757J-Tur.indd

N Ürünün rengi ve şekli, modele bağlı olarak farklılık gösterebilir. N Cihazınıza herhangi bir ses ya da video sistemi bağlarken, tüm sistemlerin kapalı olduğundan emin olun. N Harici bir cihaza bağlarken, bağlantı terminalinin rengiyle kabloyu uyumlu hale getirin. 1 POWER IN Ürünle verilen elektrik kablosunu takın. 2 COMPONENT IN Parça için Audio (AUDIO L/R) ve video (Y/PB/PR) girişleri. 3 LAN Ağa bağlanmak için bu bağlantı noktasına bir LAN kablosu bağlayın.

PC’nizin üzerindeki video ve audio çıkış jakına bağlayın. 5 EXT 1, EXT 2 VCR, DVD, video oyun cihazları ya da video disk çalarlar gibi harici cihazlar için giriş ya da çıkış bağlantıları. Input/Output Specification Konektör Video Giriş Audio(L/R) EXT 1

Output Video + Audio (L/R) Yalnızca TV ya da DTV çıkışı kullanılabilir. Seçtiğiniz çıkış. 6 DIGITAL AUDIO OUT (OPTICAL) Dijital Ses Cihazına takın. 7 AUDIO OUT(AUDIO R/L) TV’den RCA ses sinyallerini, Ses cihazı gibi harici bir kaynağa bağlayın. 8 SERVICE Servis konektörü. 9 HDMI IN 1, 2, 3 - HDMI - HDMI bağlantıları için ek Audio bağlantısı gerekmez. - HDMI/DVI kablo bağlantısı kullanırken, HDMI IN2 jakını kullanmalısınız. N HDMI nedir? - Yüksek Tanımlı Multimedya Arayüzü, yüksek tanımlı dijital görüntü verilerinin ve çok kanallı dijital ses aktarımını sağlar. - HDMI/DVI terminali, uygun kablolarla (ürün ile verilmez) ek cihazlara DVI bağlantısını destekler. HDMI ve DVI arasındaki fark, HDMI cihazının daha küçük olması, HDCP (Yüksek Bant Genişliği Dijital Kopyalama Koruma) kodlama özelliğinin yüklü olması ve çok kanallı dijital sesi desteklemesidir.

DVI IN(HDMI2) AUDIO L/R

Harici cihazlar için DVI ses çıkışları. 0 ANT IN Anten/Kablo TV şebekesi için 75Ω koaksiyel konektör. HDMI/DVI ve Parça için desteklenen modlar HDMI/DVI 50Hz HDMI/DVI 60Hz Parça 480i

N Ürünün rengi ve şekli, modele bağlı olarak farklılık gösterebilir. 1 COMMON INTERFACE Yuvası Yuvaya CI (Genel Arayüz) kartını yerleştirin. (bkz. sayfa 25) − Bazı kanallarda CI Kartı takılmadığında, ekranda Karışmış Sinyal mesajı görüntülenir. − Bir telefon numarası, CI KART Kimliği, Ana Makine Kimliği ve diğer bilgileri içeren eşleştirme bilgileri yaklaşık 2~3 dakika içinde görüntülenecektir. Bir hata iletisi görüntülenirse, lütfen hizmet sağlayıcınızla görüşün. − Kanal bilgileri yapılandırması tamamlandığında, kanal listesinin artık güncellendiğini belirten Güncelleme Tamamlandı mesajı görüntülenir. N CI-Kartını, üzerinde belirtilen yönde yerleştirin. 5 Kulaklık jakı Odadaki diğer kişileri rahatsız etmeden televizyon izlemek istiyorsanız, bir kulaklık takabilirsiniz. N Yüksek ses seviyesinde uzun süre kulaklık kullanmak, işitmenize zarar verebilir. 2 HDMI IN 4 HDMI çıkışlı cihazın HDMI jakını buraya takın. 3 WISELINK PRO Fotoğraf dosyalarını (JPEG), ses dosyalarını (MP3) ve film dosyalarını görüntülemek ve oynatmak için bir USB yığın depolama aygıtı bağlayın. SAMSUNG ağına kablosuz olarak bağlanabilirsiniz. 4 S-VIDEO ya da VIDEO / AUDIO L/R Kamera veya VCR gibi harici cihazlar için video (S-Video ya da Video) ve ses girişleri.. Türkçe - 1_BN68-01757J-Tur.indd

2008-8-28 10:33:06 Uzaktan Kumandaya Bakış Uzaktan kumandayı TV’den en fazla 23 fit kadar uzakta kullanabilirsiniz. N Parlak ışık, uzaktan kumandanın performansını etkileyebilir. 1 POWER düğmesi (TV’yi açar ve kapatır) 2 Doğrudan TV modunu seçer 3 Kanal numarasını doğrudan girmek için numara düğmeleri 4 Bir ya da daha fazla basamaklı kanal seçimi 5 Sesi geçici olarak kapatma 6 Kullanılabilir kaynak seçimi Ses seviyesinin artırılması Ses seviyesinin azaltılması

8 Elektronik Program Kılavuzu d Bunu, bir SAMSUNG DMA (Dijital Medya Adaptörü) cihazı bir HDMI arabirimi yoluyla bağlarken ve DMA moduna dönerken kullanın. (DMA düğmesi isteğe bağlıdır.) Çalıştırma prosedürleri hakkında daha fazla bilgi için DMA’nın kullanıcı kılavuzuna başvurun. Bu düğme, Anynet+ (HDMI-CEC) Açık konumda olduğunda kullanılabilir (bakınız sayfa 54).

e Bu işlev Content Library'yi görüntülemenizi sağlar. f Dijital altyazı görünümü 9 Sık kullanılan işlevleri hızla seçmek için kullanın. 0 Menüdeki imlece kumanda eder. ! Geçerli yayındaki bilgileri görmek için kullanın @ Kanal listesi ve WISELINK vb.'de bulunan bu düğmeleri kullanın. $ Spor, sinema ve oyunlar için isteğe bağlı ekran ve ses modlarını seçmek üzere basın. % Bu düğmeleri Kanal listesi, WISELINK Pro ve Anynet+ ile kullanın.

ON/OFF Uzaktan kumanda düğmelerinin Hücre Aydınlatması için basın. Bu işlev, gece kullanımında veya oda karanlık olduğunda uygundur. (Uzaktan kumandadaki ON/OFF ( ) düğmesini On konumuna ayarlanmış şekilde kullanmanız, pil kullanım süresini azaltacaktır.) & Önceki kanal

Sonraki kanal Önceki kanal Teletext Functions 2 Teletekst görünümünden çıkar (modele bağlı olarak) 6 Teletekst modu seçimi (LIST/FLOF) 8 Teleteksti hafızaya alma 9 Teletekst boyutu ! Teletekst gösterimi @ Fastext konu seçimi # Teletekst gösterimi/teletekst bilgileri ve normal yayının aynı anda gösterimi & Teletekst alt sayfası

:Teletekstte sonraki sayfa :Teletekstte önceki sayfa ( Teletekst dizini a Teletekst tutma b Teletekst iptali ( Ana ekran menüsünü görüntüler ) Bu işlev, harici bir cihazdaki fotoğraf (JPEG) ve ses dosyaları (MP3) ve film dosyaları görüntülemenizi ve oynatmanızı sağlar. a Önceki menüye geri döner b Ana ekran menüsünden çıkar c Yok. Türkçe - 1_BN68-01757J-Tur.indd

2008-8-28 10:33:07 Uzaktan Kumandaya Pil Takma

1. Resimde gösterildiği gibi uzaktan kumandanın arkasındaki kapağı kaldırın.

2. İki AAA boyutunda pil takın.

N Pillerin “+” ve “–” uçlarının bölme içindeki şekle uygun olmasına dikkat edin.

N Uzaktan kumandayı uzunca bir süre kullanmayacaksanız, pilleri çıkarın ve serin ve kuru bir yerde muhafaza edin. N Uzaktan kumandadaki ON / OFF ( ) ışıklı düğmesini Açık konumuna ayarlanmış şekilde kullanmanız, pil kullanım süresini azaltacaktır. N Uzaktan kumanda çalışmazsa! Aşağıdakileri kontrol edin:

2. Pillerin artı ve eksi uçları ters olarak mı takılmış?

3. Piller bitmiş mi?

4. Elektrik kesintisi veya güç kablosunun çıkması gibi bir durum var mı?

5. Yakınlarda flüoresan lambası veya neon işareti var mı?

Açma ve Kapatma Güç kablosu, cihazınızın arka tarafına bağlıdır.

Güç kablosunu uygun bir prize takın. N Cihazınız üzerindeki bekleme göstergesi ışığı yanar. Cihazınız üzerindeki POWER P düğmesine basın. N TV'yi açmak için uzaktan kumandanın POWER P ya da TV düğmesine de basabilirsiniz. N Son seyretmekte olduğunuz program otomatik olarak yeniden seçilir. Uzaktan kumanda üzerindeki numara düğmelerine (0~9) veya kanal yukarı/aşağı (< / >) düğmesine veya cihazınızdaki >C/P.P< düğmesine basın. N Cihazı ilk kez açtığınızda, menülerin görüntülenmesini istediğiniz dili seçmeniz istenecektir. Cihazınızı kapatmak için yeniden POWERP düğmesine basın. Televizyonunuzun Bekleme Moduna Alınması Cihazınız, güç tüketimini azaltmak için bekleme moduna alınabilir. Bekleme modu izlemeyi geçici olarak (örneğin yemek sırasında) kesmek istediğinizde yararlı olur.

Uzaktan kumandanın POWERP düğmesine basın. N Ekrandaki görüntü kapanır ve cihazınızın üzerinde kırmızı bekleme göstergesi yanar. Cihazınızı yeniden açmak için tekrar POWERP, düğmesine, numara düğmelerine (0~9), TV düğmesine veya kanal yukarı/ aşağı (< / >) düğmesine basmanız yeterlidir. N Cihazınızı uzun süre (örneğin, tatile gittiğinizde) bekleme modunda bırakmayın. Cihazı elektrik şebekesinden ve anten bağlantılarından ayırmak en doğru işlemdir. Türkçe - 1_BN68-01757J-Tur.indd

N Ekranda görülen menüler yaklaşık bir dakika sonra kaybolacaktır. Görüntü

Cihazınız açıkken MENU düğmesine basın. Ana menü ekranda görünür. Menünün sol tarafında simgeler bulunur: Resim, Ses, Kanal, Ayarlar, Giriş, Uygulama. Simgelerden birini seçmek için ▲ ya da ▼ düğmesine basın. Ardından, simgelerin alt menüsüne girmek için ENTERE düğmesine basın. Çıkmak için EXIT düğmesine basın. Modu :Standart Hücre Işığı

Kontrast : 95 Parlaklık : 45 Netlik : 50 Renk : 50 Ton (G / R) : G50 / R50 Ayrıntılı Ayarlar TOOLS Düğmesini Kullanma Sık kullanılan işlevlerinizi hızla ve kolayca seçmek için TOOLS düğmesini kullanabilirsiniz. Araçlar menüsü hangi harici giriş modunu izlediğinize bağlı olarak değişir.

TOOLS düğmesine basın. Araçlar menüsü görünecektir

Bir menü seçmek için ▲ veya ▼ düğmesine ve ardından ENTER düğmesine basın. Seçilen öğeleri görüntülemek, değiştirmek veya kullanmak için ▲/▼/◄/►/ ENTER düğmesine basın. Her işlevin detaylı açıklaması için, ilgili sayfaya başvurun.

Anynet+(HDMI-CEC), bkz. sayfa 53 Resim Boyutu: bkz. sayfa 17 Resim Modu, bkz. sayfa 15 Ses Modu, bkz. sayfa 21 Kapanış Ayarı, bkz. sayfa 26 SRS TS XT, bkz. sayfa 21 Enrj. Tasarrufu, bkz. sayfa 25 Çift I-II, bkz. sayfa 22 PIP, bkz. sayfa 19 Otomatik Ayarlama, bkz. sayfa 19 Araçlar Anynet+ (HDMI-CEC) Resim Boyutu

Oto Geniş Resim Modu

Kişisel Kapanış Ayarı

U Taşı Mono E Giriş e Çıkış Tekerlek düğmesini kullanarak Kanal numarasını artırmak için Kanal Ekranı görüntülendiğinde tekerleği saat yönünde çevirin. Kanal numarasını azaltmak için tekerleği saat yönünün aksine çevirin. Sesi artırmak için Ses Kontrol penceresi görüntülendiğinde tekerleği saat yönünde çevirin. Sesi azaltmak için tekerleği saat yönünün aksine çevirin. Daha alttaki bir menüye gitmek için Menü Ekranı görüntülendiğinde tekerleği saat yönünde çevirin. Daha yukarı bir menüye gitmek için tekerleği saat yönünün aksine çevirin. Türkçe - 10 1_BN68-01757J-Tur.indd

2008-8-28 10:33:08 Plug & Play Özelliği TV ilk kez açıldığında, temel ayarlar otomatik olarak başlar ve birbiri ardına devam eder.

Uzaktan kumandanın POWER düğmesine basın.The Menu Language, Store Plug & Play Demo, Channels, and Time will be set. mesajı gösterilir. The Menu Language, Store Demo, Channels, and Time ENTERE düğmesine basın, ardından Select the OSD Language. menüsü will be set. otomatik olarak gösterilir. ENTERE düğmesine basın. ▲ ve ya ▼ düğmesine basarak uygun dili seçin. Seçiminizi onaylamak için E Giriş ENTERE düğmesine basın. ◄ ya da ► düğmesine basarak Dükkan Demosu ya da Evde Kullanım seçeneğini seçin, ardından ENTERE düğmesine basın. N Ev ortamınızda en iyi resim için TV’yi Evde Kullanıme moduna ayarlamanızı öneririz. N Dükkan Demosu modu yalnızca satış ortamlarında kullanmak içindir. N Cihaz kazara Dükkan Demosu moduna ayarlanmışsa ve siz Evde Kullanım moduna (Standard) dönmek istiyorsanız: Televizyon üzerindeki Volume düğmesine basın. Ses OSD görüntülendiğinde televizyon üzerindeki MENU düğmesine basın ve 5 saniye boyunca basılı tutun. N Plug & Play çalışırken 1 dakika boyunca uzaktan kumandadan bir tuşa basılmazsa Ekran Koruyucu etkinleştirilir. N 15 dakika boyunca bir çalıştırma sinyali verilmezse, Ekran Koruyucu etkinleştirilir. ENTERE düğmesine basın. ▲ veya ▼ düğmesine basarak uygun ülkeyi seçin. Seçiminizi onaylamak için ENTERE düğmesine basın. ▲ ya da ▼ düğmesine basarak hafızaya alınacak kanal kaynağını seçin. Başlama seçeneğini seçmek için ENTERE düğmesine basın. N Dijital & Analog : Dijital ve Analog kanallar. Dijitalı: Dijital kanallar. Analog: Analog kanallar. N Kanal arama işlemi otomatik olarak başlatılır ve sonlandırılır. N Kayda alma işlemini herhangi bir anda kesmek için ENTERE düğmesine basın. N Bulunabilen tüm kanallar hafızaya alındıktan sonra, Saat Modunu ayarlayın. gösterilir. ENTERE düğmesine basın. Auto seçeneğini seçmek için ▲ ya da ▼ düğmesine ve adından ENTERE düğmesine basın N Manuel seçeneğini seçerseniz Geçerli tarih ve zamanı ayarlayın gösterilir. (Bkz. sayfa 26) N Bir dijital sinyal alırsanız, zaman otomatik olarak ayarlanacaktır. Almazsanız, saati ayarlamak için bkz. sayfa 26. Keyifle izleyebilirsiniz. mesajı gösterilir. Bitirdiğinizde ENTERE düğmesine basın. Bu özelliği sıfırlamak istiyorsanız...

Menüyü görüntülemek için MENU düğmesine basın. Kurulum seçeneğini seçmek için ▲ ya da ▼ düğmesine ve ardından ENTERE düğmesine basın. Plug & Play seçeneğini seçmek için ENTERE düğmesine tekrar basın. 4 basamaklı PIN numaranızı girin. Yeni bir TV’nin varsayılan PIN numarası ‘0-0-0-0’dır. N PIN numarasını değiştirmek istiyorsanız sayfa 23’ye bakın. N Plug & Play özelliği yalnızca TV modunda kullanılabilir. Plug & Play Dil

: Türkçe Zaman Ağ Seçimi : Kablolu Kablosuz Ağ Kurulumu Kablolu Ağ Kurulumu Çocuk Kilidi :Açık PIN Değiştir Kanal Kontrolü Kanalların ve kanalın kaydedilmesi ❑ Ülke Dijital Kanal: Dijital kanallar için ülkeyi değiştirebilirsiniz. N PIN numarası giriş ekranı görünür. 4 basamaklı PIN numaranızı girin. Kanal Analog Kanal: Analog kanallar için ülkeyi değiştirebilirsiniz. Ülke

Otomatik kayıt Elden kayıt Tam Kılavuz Mini Kılavuz Varsayılan Kılavuz : Mini Kılavuz Kanal Listesi Kanal Modu : Eklenen Kanallar Türkçe - 11 1_BN68-01757J-Tur.indd

2008-8-28 10:33:09 ❑ Otomatik kayıt Kullanabileceğiniz frekans aralıklarını tarayabilirsiniz (ve bu değerler yaşadığınız ülkeye göre farklılık gösterebilir). Otomatik olarak yerleştirilen program numaraları, gerçek ya da istenen program numaraları olmayabilir.

• Kablolu Alıcı & Analog: Dijital ve Analog kanallar.
• Kablolu Alıcı: Dijital kanallar.
• Analog: Analog kanallar. N Etkin yayın istasyonları olan tüm kanalları tarar ve bunları TV’nin hafızasına kaydeder. N Otomatik kayıt işlemini durdurmak isterseniz ENTERE düğmesine basın. N Otomatik Programlama Durdurulsun mu? mesajı görünecektir. N ◄ ya da ► düğmesine basarak Yes seçeneğini seçin, ardından ENTERE düğmesine basın. N Bir kanal Çocuk Kilidi işlevi ile kilitlenmişse, PIN giriş penceresi görünür. ❑ Elden kayıt N Bir kanalı elle tarar ve bunu TV’nin hafızasına kaydeder. N Bir kanal Çocuk Kilidi işlevi ile kilitlenmişse, PIN giriş penceresi görünür. Dijital Kanal Dijital kanalların elle kaydedilmesi
• kayıt: ▲, ▼ ya da numara (0~9) düğmelerini kullanarak kanal numarasını belirtin.
• Frekans: Numara düğmelerini kullanarak frekansı belirtin.
• Bant genişliği: ▲, ▼ ya da numara (0~9) düğmelerini kullanarak bant genişliğini belirtin. N Tamamlandığında, kanal listesindeki kanallar güncellenir. kayıt: Analog kanalların elle kaydedilmesi.
• Program (Kanala atanacak program numarası): ▲, ▼ ya da numara (0~9) düğmelerini kullanarak program numarasını ayarlar.
• Renk Sistemi → Otomatik / PAL / SECAM / NTSC4.43: ▲ ya da ▼ düğmesini kullanarak renk sistemi değerini ayarlar.
• Ses Sistemi → BG / DK / I / L: ▲ ya da ▼ düğmesini kullanarak ses sistemi değerini ayarlar.
• Kanal (Kaydedilecek kanal numarasını biliyorsanız): ▲ ya da ▼ düğmesine basarak C (Karasal kanal) ya da S (Kablo kanalı) seçeneğini seçin. ► düğmesine basın, ardından gerekli numarayı seçmek için ▲, ▼ ya da numara (0~9) düğmelerine basın. N Kanal numarasını, numara (0~9) düğmelerine basarak doğrudan seçebilirsiniz. N Ses yoksa ya da normal olmayan bir ses varsa, gerekli ses standardını yeniden seçin.
• Ara (Kanal numaralarını bilmediğinizde): Aramayı başlatmak için ▲ veya ▼ düğmesine basın. Kanal Ayarcısı ilk kanal ya da sizin seçtiğiniz kanal ekranda görüntülenene kadar frekans aralığını tarar.
• Kayıt (Kanal ve ilgili program numarasını kaydettiğinizde): ENTERE düğmesine basarak Tamam ayarına getirin. N Kanal modu - P (Program modu): Ayarlama tamamlanırken, bölgenizdeki yayın istasyonları, P00 ile P99 arasındaki kanal numaralarına atanırlar. Bu modda iken konum numarasını girerek bir kanalı seçebilirsiniz. - C (Karasal kanal modu): Bu modda iken, antenle alınan her bir istasyona atanmış numarayı girerek bir kanal seçebilirsiniz. - S (Kablo kanalı modu): Bu modda iken, kablo ile alınan her bir istasyona atanmış numarayı girerek bir kanal seçebilirsiniz. Analog ❑ Tam Kılavuz / Mini Kılavuz EPG (Elektronik Program Kılavuzu) bilgileri yayıncılar tarafından sağlanır. Herhangi bir kanalda bilgi yayını sebebiyle boş veya güncelliğini yitirmiş program girişleri görünebilir. Yeni bilgiler gelir gelmez ekran dinamik şekilde güncellenir. N Tam Kılavuz ve Mini Kılavuz kullanımı hakkındaki ayrıntılı prosedürler için sayfa 13’deki açıklamalara bakın. O Kılavuz menüsünü görüntülemek için GUIDE düğmesine basmanız da yeterlidir. (Varsayılan Kılavuz ı yapılandırmak için açıklamalara bakın.) Tam Kılavuz: Program bilgilerini zamana göre sıralanmış bir saatlik dilimler şeklinde görüntüler. Zamana göre ileri ya da geri kaydırılabilen iki saatlik program bilgileri görüntülenir. Mini Kılavuz: Her programın bilgisi geçerli kanalın Mini Guide ekranının her satırında geçerli programdan ileriye doğru program başlangıç zaman sırasına doğru gösterilir. Türkçe - 12 1_BN68-01757J-Tur.indd

2008-8-28 10:33:09 İnce Ayar Mini Kılavuz / Tam Kılavuz: Uzaktan kumandadaki GUIDE düğmesi basılı Sinyal Bilgileri olduğunda Mini Kılavuz ya da Tam Kılavuz görüntülemeyi seçebilirsiniz. Kanal ❑ Varsayılan Kılavuz LNA : Kapalı

❑ Kanal Listesi Kanal Listesi kullanımı hakkındaki ayrıntılı prosedürler için sayfa 14~15’teki açıklamalara bakın. ❑ Kanal Modu P >/< düğmesine basıldığında, Kanallar seçilen kanal listesi dahilinde değişecektir. Eklenen Kanallar: Kanallar kaydedilmiş kanal listesi içinde geçiş yapacaktır. Favori Kanallar: Kanallar favori kanal listesi içinde geçiş yapacaktır. ❑ İnce Ayar Alınan görüntü netse, arama ve kaydetme işlemi sırasında otomatik olarak yapılmış olduğu için kanalın ince ayarını yapmanıza gerek yoktur. Ancak sinyal zayıf ya da bozuksa, kanalın ince ayarını elle yapmanız gerekebilir. N İnce ayarlanan kanalların, kanal etiketindeki kanal numarasının sağ tarafında bir yıldız “*” işareti bulunur. N İnce ayarı sıfırlamak için, ▲ veya ▼ düğmesine basarak Sıfırla seçeneğini seçin ve ardından ENTERE düğmesine basın. N Yalnızca Analog TV kanallarında ince ayar yapılabilir. ❑ Sinyal Bilgileri Sinyal durumu hakkında bilgi alabilirsiniz. N Sinyal durumu zayıfsa, Sinyal Zayıf veya Yok mesajı görüntülenir. N Bir Dijital kanal izlerken bu işlev seçilebilir. N Sinyal durumuyla ilgili teknik bilgiler gösterilir. - Frekans / Service ID / Multiplex / Network / Bit hata Düzeyi / Sinyal Gücü ❑ LNA → Kapalı / Açık TV zayıf bir sinyal alanında çalışıyorsa, LNA (Düşük Gürültü Amplifikatörü) işlevi yayın alımını artırabilir (düşük parazitli bir ön-yükseltici, gelen sinyalin seviyesini artırır). N Bir Analog kanal izlerken bu işlev seçilebilir. Tam / Mini Kılavuz Kullanımı Tam Kılavuz Mini Kılavuz DTV Cable 900 f tn Freshmen On Campus 2:00 - 2:30 2:10 Tue 1 Jun 2:00 - 3:00 İzle f tn

Street Hypnosis Booze Britain 2:30 ▼ 5:00 No Detailed Information Today DTV Cable 900 f tn Freshmen On Campus 2:00 Mini Kılavuz Kisstory No Information +24 Hours Çıkış (▲/▼/◄/►) düğmesine basarak bir program seçin. Sonraki program seçilirse, saat simgesi görüntülenerek program zamanlanır. ENTER düğmesine tekrar basılırsa, (▲/▼/◄/►) düğmesine basarak Programları Değiştirme'yi seçin, saat simgesinin kaybolması ile zamanlama işlemi iptal edilir. Programların zamanlanmasıyla ilgili ayrıntılar için ilgili bölüme bakın. Mini Kılavuz ya da Tam Kılavuz arasında geçiş yapar. YEŞİL Tam Kılavuz: Geriye hızlı hareket (24 saat). Mini Kılavuz: Sonraki sayfayı hızlı şekilde gösterir. SARI Tam Kılavuz: İleriye hızlı hareket (24 saat). Mini Kılavuz: Önceki sayfayı hızlı şekilde gösterir. MAVİ Kılavuzdan çıkar. INFO INFO düğmesi ayrıntılı bilgi verir. Ayrıntılı bilgi içinde Channel Number, Running Zaman, Status Bar, Parental Level, Video Quality Information (HD / SD), Sound Modes, Subtitle ya da Teletext, Subtitle veya Teletext dilleri ve vurgulanan programın kısa bir özeti bulunur. özet uzunsa "..." görüntülenir. Türkçe - 13 1_BN68-01757J-Tur.indd

2008-8-28 10:33:10 Kanalları Yönetmek Bu menüyü kullanarak Favori kanalları Ekleyebilir / Silebilir ya da ayarlayabilir ve dijital yayınlar için program kılavuzunu kullanabilirsiniz. : Mini Kılavuz Kanal Listesi Kanal Modu : Eklenen Kanallar İnce Ayar Sinyal Bilgileri LNA : Kapalı

Eklenen Kanallar N Kanal Listesinde renkli düğmelerin kullanılması -Kırmızı (Kanal Tipi): TV, Radyo, Veri/Diğer ve Tümü seçenekleriniz arasında geçiş yapar. -Yeşil (Zoom): Bir kanal numarasını büyütür ya da küçültür. -Sarı (Seçim): Birden fazla kanal listesi seçer. -TOOLS(Seçenek): Sil (ya da Ekle), Sık Kullanılanlara Ekle (ya da Sık Kullanılanlardan Sil), Kilit (ya da Kilit aç), Zamanlayıcıyla Seyretme, Kanal Adı Düzenleme, Sınıflama, Kanal Numarası Düzenleme, Tümünü Seç, Tüm seçimleri kaldır ya da Otomatik kayıt menüsünü gösterir. (Seçenekler menüsü duruma göre değişebilir.) Varsayılan Kılavuz Kanal N Tüm Kanallar, Eklenen Kanallar, Sık Kullanılanlar ya da Programlandı ekranında ▲ / ▼ düğmelerine ve ENTERE düğmesine basarak bir kanal seçin. Ardından seçilen kanalı izleyebilirsiniz. Tüm Kanallar: O anda mevcut tüm kanalları gösterir. Eklenen Kanallar: Tüm eklenmiş kanalları gösterir. Sık Kullanılanlar: Tüm favori kanalları gösterir. Programlandı: Tüm geçerli rezerv edilmiş kanalları gösterir. Mini Kılavuz

Sarı düğmeye basılarak seçilen bir kanal.

Favori olarak ayarlanmış bir kanal.

O anda yayınlanmakta olan bir kanal.

Kilitlenmiş bir kanal.

Rezerv edilmiş bir program Kanal Listesi Seçenek Menüsü (Tüm Kanallarda / Eklenmiş Kanallarda / Favorilerde) Ekle / Sil İstediğiniz kanalları görüntülemek için bir kanalı silebilir ya da ekleyebilirsiniz. N Silinen tüm kanallar Tüm Kanallar menüsünde gösterilecektir. N Gri renkli bir kanal, kanalın silindiğini gösterir. N Ekle menüsü yalnızca siliniş kanallar için görünür. N Ayrıca bir kanalı Eklenen Kanallar ya da Favori menüsünde de aynı şekilde silebilirsiniz. Sık Kullanılanlara Ekle / Sık Kullanılanlardan Sil Tüm Kanallar N Seçenek menüsünü kullanmak için TOOLS düğmesine basın. N Seçenek menüsü öğeleri kanal durumuna göre değişebilir.

A 3 A 4 A 5 A 6 A 7 A 8 C -C -C -C -C -C -C -- Sık Kullanılanlara Ekle

Tümü Kanal Tipi Zoom Kilit Zamanlayıcıyla Seyretme Kanal Adı Düzenleme Sınıflama

Seçim Seçenek Sık seyrettiğiniz kanalları favoriler olarak ayarlayabilirsiniz. N ♥ sembolü gösterilecek ve kanal bir favori olarak ayarlanacaktır. N Tüm favori kanallar Favori menüsünde gösterilecektir. Kilit / Kilit aç Bir kanalı kilitleyebilirsiniz, bu sayede kanal seçilemez ve izlenemez. Bu işlev yalnızca Çocuk Kilidi öğesi Açık olarak ayarlandığında kullanılabilir. (bkz. sayfa 23) N PIN numarası giriş ekranı görünür. 4 basamaklı PIN numaranızı girin. N Yeni bir TV’nin varsayılan PIN numarası 0-0-0-0 dır. Menüden PIN Değiştir seçeneğini seçerek PIN’i değiştirebilirsiniz. N \ sembolü gösterilecek ve kanal kilitlenecektir. Zamanlayıcıyla Seyretme İzlemek istediğiniz bir programı rezerv ettiyseniz, başka bir kanal izliyor olsanız bile kanal otomatik olarak Kanal Listesindeki rezerv edilmiş kanala geçecektir. Bir programı rezerv etmek için önce geçerli zamanı ayarlayın. (Bkz. Sayfa 26.) N Yalnızca hafızaya alınmış kanallar rezerv edilebilir. N Uzaktan kumanda üzerindeki numara düğmelerini basarak kanal, ay, gün, yıl, saat ve dakika ayarlarını doğrudan yapabilirsiniz. N Bir programın rezerv edilmesi Programlandı menüsünde gösterilecektir. N Dijital Program Kılavuzu ve İzleme Rezervasyonu Bir dijital kanal seçildiğinde ve ► düğmesine bastığınızda kanalın Program Kılavuzu görünür. Yukarıda anlatılan prosedürlere göre bir programı rezerve edebilirsiniz. Türkçe - 14 1_BN68-01757J-Tur.indd

2008-8-28 10:33:11 Kanal Adı Düzenleme (yalnızca analog kanal) Kanallar çağrı harfleri kanal seçildiğinde görünecek şekilde etiketlenebilir. N Dijital yayın kanallarının adları otomatik olarak adlandırılır ve etiketlenemez. Kanal Numarası Düzenleme (yalnızca dijital kanal) Uzaktan kumanda üzerindeki numara düğmelerini kullanarak da bir kanal numarası düzenleyebilirsiniz. Sınıflama Bu işlem, kayıtlı kanalların kanal numarasını değiştirmenize olanak verir. Bu işlem otomatik kaydetme kullanıldıktan sonra gerekli olabilir. N Bu işlev yalnızca Analog modda kullanılabilir. Tümünü Seç / Tüm seçimleri kaldır

• Tümünü Seç: Kanal listesindeki tüm kanalları seçebilirsiniz.
• Tüm seçimleri kaldır: Kanal listesindeki seçili tüm kanalların seçimini kaldırabilirsiniz. N Aynı anda birden fazla kanal için ekleme / silme, Favorilere ekleme / Favorilerden silme ya da kilitleme / kilit açma işlevlerini gerçekleştirebilirsiniz. Tüm seçilmiş kanalları aynı anda ayarlamak için gerekli kanalı seçin ve sarı düğmeye basın. N Seçilen kanalların solunda c işareti görünür. N Seçilmiş bir kanal olduğunda yalnızca Tüm seçimleri kaldır seçeneğini seçebilirsiniz. Otomatik kayıt N Ayarlama seçenekleri hakkında daha fazla bilgi için sayfa 11’a başvurun. N Bir kanal Çocuk Kilidi işlevi ile kilitlenmişse, PIN giriş penceresi görünür. Bir rezervasyonu görüntüleyebilir, değiştirebilir ya da silebilirsiniz. N Seçenek menüsünü kullanmak için TOOLS düğmesine basın. Programlandı Kanal Listesi Seçenek Menüsü (Programlandı menüsünde) Bilgileri Değiştirme: Bir izleme rezervasyonunu değiştirmek için seçin. Programları Değiştirme: Bir izleme rezervasyonunu iptal etmek için seçin. 1 / 1 / 2008 13:59

TV1 Bilgileri Değiştirme Quincy, M.E 18:59

TV3 M.Spillane’s mike Hammer Programları Değiştirme Bilgi Tümünü Seç Bilgi: Bir izleme rezervasyonunu izlemek için seçin. (Ayrıca rezervasyon bilgisini de değiştirebilirsiniz.) Tümünü Seç: Tüm rezerv edilmiş programları seçin. Tümü Kanal Tipi Seçenek Zoom Seçim Bilgi Görüntü Kontrolü Görüntü Ayarlarının Değiştirilmesi ve Sıfırlanması ❑ Modu türünü seçer. Standart: Normal bir odada en iyi görüntü için görüntü türünü seçer. Sinema: Karanlık bir odada film izlemek için görüntü türünü seçer. T Araçlar menüsünü görüntülemek için TOOLS düğmesine basın. Ayrıca Araçlar → Resim Modu öğesini seçerek resim modunu da ayarlayabilirsiniz. Görüntü İzleme gereksinimlerinize en uygun resim türünü seçebilirsiniz. Dinamik: Aydınlık bir odada yüksek tanımlamalı görüntü için görüntü Modu : Standart Hücre Işığı

Ayrıntılı Ayarlar ❑ Hücre Işığı / Kontrast / Parlaklık / Netlik / Renk / Ton(G/R) Televizyonunuzda, resim kalitesine kumanda etmenizi sağlayacak çeşitli ayarlar bulunmaktadır. Hücre Işığı: Piksel parlaklığını ayarlar. 10 en parlaktır. Kontrast: Resmin kontrast seviyesini ayarlar. Parlaklık: Resmin parlaklık seviyesini ayarlar. Netlik: Resmin kenar tanımlamasını ayarlar. Renk: Resmin renk doygunluğunu ayarlar. Türkçe - 15 1_BN68-01757J-Tur.indd

2008-8-28 10:33:12 Ton(G/R): Resmin renk tonunu ayarlar. N Önce ayarlanacak bir resim modu seçin. Ayarlanan değerler her resim modu için kaydedilecektir. N Hücre Işığı, Kontrast, Parlaklık, Netlik, Renk ya da Ton(G/R) ayarlarında değişiklik yaptığınızda OSD de uygun şekilde ayarlanacaktır. N PAL sisteminin Analog TV, Ext., AV, S-Video modlarında Ton İşlevini kullanamazsınız. N PC modunda, yalnızca Hücre Işığı, Kontrast ve Parlaklık ayarlarında değişiklik yapabilirsiniz. N Ayarlar, televizyonun bir girişine bağladığınız her harici cihaz için ayarlanabilir ve saklanabilir. N Resmin parlaklık düzeyi azaltılırsa kullanım süresince tüketilen enerji önemli ölçüde azaltılabilir ve bu, toplam çalışma maliyetini düşürür. ❑ Ayrıntılı Ayarlar Görüntü Samsung’un yeni TV’leri önceki modellere göre daha hassas görüntü ayarları yapmanıza izin veriyor. Ayrıntılı görüntü ayarlarını yapmak için aşağıya bakın. N Ayrıntılı Ayarlar menüsü Standart ya da Sinema modunda kullanılabilir. N PC modunda Ayrıntılı Ayarlar öğeleri arasından yalnızca Dinamik Kontrast, Gamma ve Beyaz Dengesi ayarlarını değiştirebilirsiniz. Renk : 50 Ton (G / R) : G50 / R50 Ayrıntılı Ayarlar

Resim Seçenekleri Resim Sıfırlama Siyah Ayarla → Kapalı / Düşük / Orta / Yüksek Ekran derinliğini ayarlamak için ekrandaki siyahlık düzeyini seçebilirsiniz. Dinamik Kontrast → Kapalı / Düşük / Orta / Yüksek En iyi kontrast sağlanacak şekilde ekran kontrastını ayarlayabilirsiniz. Gamma Ana Renk (Kırmızı, Yeşil, Mavi) Yoğunluğunu ayarlayabilirsiniz. Renk Alanı Renk Alanı kırmızı, yeşil ve mavi renklerden oluşan bir renk tablosudur. En doğal renkleri yaşamak için beğendiğiniz Renk Alanını seçin.

• Otomatik: Otomatik Renk Alanı, program kaynaklarına dayalı en natürel renk tonuna otomatik olarak geçiş yapar.
• Doğal: Doğal Renk Alanı, derinliği olan zengin bir renk tonu sunar.
• Kişisel: Renk aralığını tercihinize göre ayarlar. N Renk Alanını İsteğe Göre Ayarlama - Renk → Kırmızı / Yeşil / Mavi / Sarı / Cam Göbeği / Macenta - Renk alanını tercihlerinize göre ayarlar. Renk, Renk Alanı, Kişisel olarak ayarlandığında kullanılabilir. - Kırmızı / Yeşil / Mavi: Renk öğesinde seçilen renk için RGB değerlerini ayarlayabilirsiniz. - Sıfırla: Renk alanını varsayılan değerlere sıfırlar. Beyaz Dengesi Daha doğal görüntü renkleri için renk sıcaklığını ayarlayabilirsiniz.
• R-Kapalıset / G-Kapalıset / B-Kapalıset / R-Gain / G-Gain / B-Gain: Ayar değerinin değiştirilmesi, ayarlanmış ekranı yenileyecektir.
• Sıfırla: Daha önce ayarlanmış beyaz dengesi fabrika ayarlarına dönecektir. Ten Tonu Resimdeki pembe ‘cilt tonu’nu vurgulayabilirsiniz. N Ayar değerinin değiştirilmesi, ayarlanmış ekranı yenileyecektir. Kenar Geliştirme → Kapalı / Açık Resimdeki nesne sınırlarını vurgulayabilirsiniz. xvYCC → Kapalı / Açık harici bir cihazdan (örn. DVD oynatıcı) film izlerken ayrıntı ve renk alanını artırmak için xvYCC modunun açık ayarına getirilmesi. N xvYCC, resim modu Sinema olarak ayarlandığında ve harici giriş HDMI ya da Parça moduna ayarlandığında kullanılabilir. N xvYCC işlevi etkinse, PIP seçilemez. ❑ Resim Seçenekleri Ton (G / R) Görüntü N PC modunda Resim Seçenekleri'daki öğeler arasından yalnızca Renk Tonu, Boyut ve Ekran Yanması Koruması ayarlarında değişiklik yapabilirsiniz. : G50 / R50 Ayrıntılı Ayarlar Resim Seçenekleri

Resim Sıfırlama Renk Tonu → Mavi2 / Mavi1 / Normal / Kırmızı 1 / Kırmızı 2 Gözlerinize en uygun renk tonunu seçebilirsiniz. N Ayarlanan değerler seçili Görüntü moduna göre kaydedilir. N Kırmızı 1 ya da Kırmızı 2 yalnızca resim modu Sinema olduğunda etkinleştirilir. Türkçe - 16 1_BN68-01757J-Tur.indd

2008-8-28 10:33:12 Boyut İzleme gereksinimlerinize en uygun görüntü boyutunu seçebilirsiniz. T Araçlar menüsünü görüntülemek için TOOLS düğmesine basın. Boyutu ayrıca Araçlar → Resim Boyutu ayarı ile de ayarlayabilirsiniz.

Oto Geniş: Resim boyutunu otomatik olarak 16:9 en-boy oranına ayarlar. 16:9: Resim boyutunu, DVD’ler ya da geniş yayınlar için uygun 16:9 oranına getirir. Geniş Yknlştrm: Görüntüyü 4:3’ten daha fazla büyütür. Zoom: 16:9 geniş görüntüyü büyüterek (dikey yönde) ekran boyutuna sığdırır. 4:3: Video filmleri ya da normal yayın için bu varsayılan ayardır. Sadece Tarama: HDMI (720p/1080i/1080p) veya Parça (1080i/1080p) sinyalleri girişi alınırken herhangi bir yerini kesmeden tam görüntüyü görmek için bu işlevi kullanın. N Giriş kaynağına bağlı olarak, görüntü boyutu farklılık gösterebilir. N Kullanılabilir öğeler, seçilen moda bağlı olarak farklı olabilir. N PC Modunda, yalnızca 16:9 ve 4:3 modu ayarlanabilir. N Ayarlar, televizyonun bir girişine bağladığınız her harici cihaz için ayarlanabilir ve saklanabilir. N Cihazda 2 saatten fazla durağan bir görüntü izlediğinizde geçici görüntü takılması oluşabilir. N Geniş Yknlştrm: ► düğmesine basarak Konum seçeneğini seçin ve ardından ENTERE düğmesine basın. Ekranı yukarı / aşağı hareket ettirmek için ▲ veya ▼ düğmesine basın. Ardından ENTERE düğmesine basın. N Zoom: ► düğmesine basarak Konum seçeneğini seçin ve ardından ENTERE düğmesine basın. Görüntüyü yukarı ve aşağı hareket ettirmek için ▲ veya ▼ düğmesine basın. Ardından ENTERE düğmesine basın. ► düğmesine basarak Boyut seçeneğini seçin ve ardından ENTERE düğmesine basın. Görüntüyü dikey yönde büyütmek ya da küçültmek için ▲ ya da ▼ düğmesine basın. Ardından ENTERE düğmesine basın. N HDMI (1080i/1080p) veya Parça (1080i/1080p) modunda Sadece Tarama seçildikten sonra: ◄ veya ► düğmesine basarak Konum seçeneğini belirleyin. Görüntüyü hareket ettirmek için ▲, ▼, ◄ veya ► düğmesini kullanın. N Sıfırla: ◄ ya da ► düğmesine basarak Sıfırla seçeneğini seçin ve ardından ENTERE düğmesine basın. Ayarları başlatabilirsiniz. N HDMI 720p girişiyle Sadece Tarama işlevini kullanırsanız, Overscan işlevinde olduğu gibi 1 hat üstten, alttan, soldan ve sağdan kesilir. N Çift ( , ) modu PIP’de ayarlandığında, Resim Boyutu ayarlanamaz. Ekran Modu → 16:9 / Geniş Yknlştrm / Zoom / 4:3 Görüntü boyutunu 16:9 genişaçı TV’de Oto Geniş ayarına getirirken, 4:3 WSS (Geniş Ekran Hizmeti) görüntü görmek istediğiniz görüntü boyutuna karar verebilir ya da hiçbir şey yapmayabilirsiniz. Her Avrupa ülkesi farklı görüntü boyutu gerektirir, dolayısıyla bu işlev kullanıcıların seçmesi için tasarlanmıştır.

• 16:9: Görüntü boyutunu 16:9 geniş moda getirir.
• Geniş Yknlştrm: Görüntüyü 4:3’ten daha fazla büyütür.
• Zoom: Görüntünün boyutunu ekranda dikey olarak büyütür.
• 4:3: Görüntü boyutunu 4:3 normal moda getirir. N Bu işlev Oto Geniş modunda kullanılabilir. N PC, Parça veya HDMI modunda bu işlev kullanılamaz. Dijital azal → Kapalı / Düşük / Orta / Yüksek / Otomatik TV’nizin aldığı yayın sinyali zayıfsa, ekranda görülebilecek parazit ya da gölgeleri gidermek için Dijital Gürültü Azaltma özelliği kullanılabilir. N Sinyal zayıfsa, en iyi görüntüyü elde edinceye kadar diğer seçenekleri deneyin. DNIe → Kapalı / Demo / Açık Bu TV’de, yüksek görüntü kalitesi sağlayan DNIe işlevi bulunmaktadır. DNIe seçeneğini açık olarak ayarlarsanız, ekranı DNIe özelliği etkinleştirilmiş olarak görüntüleyebilirsiniz. DNIe seçeneğini Demo olarak ayarlarsanız, tanıtım amacıyla ekranda DNIe uygulanmış ve normal görüntüyü aynı anda görebilirsiniz. Bu işlevi kullanarak, görüntü kalitesindeki farkları görebilirsiniz. N DNIe™ (Dijital Doğal Görüntü motoru) Bu özellik, 3B parazit indirgeme, ayrıntı güçlendirme, kontrast güçlendirme ve beyaz rengin güçlendirilmesi özellikleri ile daha ayrıntılı görüntü olanağı sağlar. Yeni görüntü karşılama Algoritması daha parlak, temiz ve çok daha ayrıntılı görüntü almanızı sağlar. DNIe™ teknolojisi aldığı her sinyali gözlerinize uygun hale getirir. N Bu işlev Sinema ve Standart modlarında kullanılamaz. HDMI Siyahlık Düzeyi → Normal / Düşük Ekran derinliğini ayarlamak için doğrudan ekrandaki siyahlık düzeyini seçebilirsiniz. N Bu işlev yalnızca harici giriş HDMI’ya (RGB sinyalleri) bağlandığında etkindir. Türkçe - 17 1_BN68-01757J-Tur.indd

2008-8-28 10:33:12 Gerçek 100Hz Demo→ Kapalı / Açık Özellikle hızlı hareket eden sahnelerde Gerçek 100Hz ile 50Hz arasında açık bir fark görürsünüz. Dolayısıyla, yavaş hareket eden sahneleri izlerken Gerçek 100Hz ile 50Hz arasındaki farkı ayırt edemezsiniz. Demo 100Hz, yalnızca 50Hz sinyalle çalışır. Gerçek 100Hz demo modu, mağazalarda özel görüntülerle yapılan tanıtımlar için sağlanır. Sinema Plus → Kapalı / Düşük / Orta / Yüksek / Demo Hızlı hareket eden sahnelerde bile daha doğal cilt rengi ve daha net metin görebilirsiniz. N Film izlerken bu işlevi kullanın. N Bu işlev Geniş Yknlştrm ve Zoom modlarında kullanılamaz. N PIP, Açık konumuna ayarlandığında bu işlev kullanılamaz. N HDMI 1080p/24Hz, 25Hz, 30Hz modunda desteklenmez. Yalnızca Mavi Modu → Kapalı / Açık Bu işlev AV cihazı ölçüm uzmanları içindir. DVD çalar, Ev Sinema, vb. gibi video cihazlarının Color ve Ton'lerini ayarlamakta kullanılan bir Blue Filter etkisi sağlamak için, bu işlev mavi sinyali sadece kırmızı ve yeşil sinyaller video sinyallerinden silindiğinde ekrana getirir. Bu işlevi kullanarak, Color ve Ton'i, Kırmızı/Yeşil/Mavi/Cam Göbeği/Macenta Color Bar Patterns'i kullanan her video cihazının sinyal düzeyine uygun tercih edilen değerlere ayarlayabilirsiniz. N Yalnızca Mavi Modu, resim modu Sinema veya Standart'a ayarlandığında kullanılabilir. Ekran Yanması Koruması Ekran yanması olasılığını en aza indirmek için bu birimde ekran yanması önleme teknolojisi bulunmaktadır. Bu teknoloji, resimleri yukarı/aşağı (Dikey Çizgi) ve yanlara (Yatay Nokta) hareket ettirmenize olanak sağlar. Zaman ayarı, resimlerin hareket ettirilmesi için geçecek süreyi dakika cinsinden ayarlamanızı sağlar.

• Piksel Kayması: Bu işlevi kullanarak, ekranda görüntü izi kalma olasılığını en aza indirmek için PDP'deki pikselleri, yatay ya da dikey yönde çok az hareket ettirebilirsiniz.

Piksel Kayması modunu On değerine ayarlamak için ▲ veya ▼ düğmesine ve ardından ENTER düğmesine basın. ▲ veya ▼ düğmesine basarak istediğiniz seçeneği belirleyin ve ENTER düğmesine basın. Kullanılabilir seçenekler şunlardır: Yatay Nokta, Dikey Çizgi, Zaman. Piksel geçişi için en iyi koşul;

2 dak N Piksel Kayması değeri, monitör boyutu (inç) ve moduna bağlı olarak farklılık gösterebilir. N Bu işlev Sadece Tarama modunda kullanılamaz.

• Tümü Beyaz: Bu işlev, tüm piksellerin rengini beyaza getirerek ekranda kalan görüntü izlerinin ortadan kaldırılmasına yardımcı olur. Özellikle ekranda uzun bir süre sabit bir görüntü gösterildikten sonra ekranda görüntü ya da sembol izleri kaldığında bu işlevi kullanın.
• Kaydırma: Bu işlev, PDP üzerindeki tüm pikselleri desene göre hareket ettirerek ekranda kalan görüntü izlerinin ortadan kaldırılmasına yardımcı olur Özellikle ekranda uzun bir süre sabit bir görüntü gösterildikten sonra ekranda görüntü ya da sembol izleri kaldığında bu işlevi kullanın.
• Kenar Gri: 4:3 ekran oranında TV izlerken, aşırı sol ve sağ kenarlarda beyaz dengesi ayarlanarak ekranın zarar görmesi engellenir. - Koyu: Ekran oranını 4:3'e ayarladığınızda, sol ve sağ kenarlarını koyulaştırır. - Açık: Ekran oranını 4:3'e ayarladığınızda, sol ve sağ kenarlarını aydınlatır. ❑ Resim Sıfırlama → Resim Modunu Sıfırla / İptal Tüm resim ayarlarını varsayılan değerlerine sıfırlar. N Önce sıfırlanacak bir resim modu seçin. Her resim modu için sıfırlama gerçekleştirilir. Türkçe - 18 1_BN68-01757J-Tur.indd

2008-8-28 10:33:12 Resim İçinde Resim Gösterme N Ana ekranı bir oyun veya karaoke için kullandığınızda PIP penceresindeki görüntünün biraz bozulduğunu fark edebilirsiniz. T Araçlar menüsünü görüntülemek için TOOLS düğmesine basın. PIP ile ilgili ayarları ayrıca Araçlar → PIP öğesini seçerek de yapabilirsiniz. Kurulum Set program veya video girişindeki ana görüntüde alt görüntü açabilirsiniz. Bu şekilde, ana görüntüyü izlerken bağlı herhangi bir cihazdan set program veya video girişinin görüntüsünü izleyebilirsiniz. Eğlence : Kapalı Enrj. Tasarrufu : Kapalı PIP

Yazılım Yükseltme Genel Arayüz ❑ PIP → Kapalı / Açık PIP işlevini etkinleştirebilir ya da kapatabilirsiniz. Ana resim Komponent HDMI 1, HDMI / DVI 2, HDMI 3, HDMI 4

İç resim PIP TV, Ext.1, Ext.2, AV PIP : Açık Kaynak : TV Boyut

Kanal : ATV 11 Kaynak Alt resmin kaynağını seçebilirsiniz. L Taşı E Giriş R Geri Boyut →

Alt resmin boyutunu seçebilirsiniz. N Ana görüntü HDMI modundaysa, Boyut kullanılabilir. Konum →

Alt resmin konumunu seçebilirsiniz. N Çift ( , ) modunda, Konum seçilemez. Kanal Yalnızca Kaynak öğesi TV olarak ayarlandığında alt resimden bir kanal seçebilirsiniz. T Araçlar menüsünü görüntülemek için TOOLS düğmesine basın. Ayrıca Araçlar → PIP öğesini seçerek resim modunu da ayarlayabilirsiniz. TV’nizin Kişisel Bilgisayarınızla Ayarlanması N Ön ayar: PC modunu seçmek için SOURCE düğmesine basın. Otomatik Ayarlama, setin PC ekranının, gelen PC video sinyaline göre kendini otomatik olarak ayarlamasını sağlar. İnce, Kaba ve Konum değerleri otomatik olarak ayarlanır. N Bu işlev DVI-HDMI modunda çalışmaz. T Araçlar menüsünü görüntülemek için TOOLS düğmesine basın. Otomatik Ayarlama’ı ayrıca Araçlar → Otomatik Ayarlama öğesini seçerek de ayarlayabilirsiniz. Görüntü ❑ Otomatik Ayarlama Parlaklık : 45 Netlik : 50 Otomatik Ayarlama

Ekran Ayrıntılı Ayarlar Resim Seçenekleri Resim Sıfırlama ❑ Ekran Kaba / İnce: Resim kalitesi ayarının amacı, görüntüdeki parazitleri azaltmak ya da ortadan kaldırmaktır. Parazitleri yalnızca Fine ayarıyla ortadan kaldıramazsanız, frekans ayarlarını en iyi şekilde ayarlayın (Coarse) ve yeniden Fine ayar işlemi yapın. Parazit azaldığında, görüntüyü ekranın ortasına gelecek şekilde yeniden ayarlayın. PC Konum: TV ekranına sığmıyorsa, PC’nin ekran konumunu ayarlayın. Dikey Konum ayarlaması için ▲ veya ▼ düğmesine basın. Yatay Konum ayarlaması için ◄ veya ► düğmesine basın. Görüntü Sıfırla: Tüm görüntü ayarlarını, fabrika standart değerlerine getirebilirsiniz. Türkçe - 19 1_BN68-01757J-Tur.indd

2008-8-28 10:33:13 PC Ekranı PC Yazılımınızın Ayarlanması (Windows XP’ye bağlı olarak) Tipik bir bilgisayarın Windows görüntüleme ayarları aşağıda gösterilmektedir. Kullandığınız Windows’un sürümüne ve video kartınıza bağlı olarak kişisel bilgisayarınızın gerçek ekranı büyük olasılıkla bundan farklıdır. Ancak, sizin bilgisayarınızda açılan ekranlar farklı görünse de, çoğu durumda aynı temel ayar bilgileri geçerli olacaktır. (Değilse, bilgisayar üreticinize ya da Samsung Bayiine başvurun.)

1. İlk olarak Windows başlat menüsünden ‘Denetim Masası’ seçeneğini seçin.

2. Denetim Masası penceresi görüntülenince, ‘Görünüm ve Temalar’ öğesini

tıklatın ve bir iletişim kutusu açılır.

3. Denetim masası penceresi göründüğünde, ‘Ekran’ üzerinde tıklayın, bir iletişim

4. İletişim kutusunda ‘Ayarlar’ seçeneğine gidin.

Doğru boyut ayarı (çözünürlük) En iyi: 1920 x 1080 piksel Erkan ayarları iletişin kutusunda düşey frekans seçeneği varsa, doğru değer ‘60’ ya da ‘60 Hz’dir. Yoksa, “TAMAM” düğmesini tıklatın ve iletişim kutusundan çıkın. Ekran Modları Bilgisayarın türüne ve çözünürlüğüne bağlı olarak monitörünün hem ekran konumu hem de boyutu farklı olabilir. Tablodaki tüm çözünürlükler önerilmektedir. D-Sub Girişi Modu IBM VESA CVT Çözünürlük 640 x 350 720 x 400 640 x 480 640 x 480 640 x 480 800 x 600 800 x 600 800 x 600 1024 x 768 1024 x 768 1024 x 768 1280 x 1024 1280 x 1024 1360 x 768 1600 x 1200 1920 x 1080RB Yatay Frekans (kHz) Dikey Frekans (Hz)

Piksel Saati Frekansı (MHz)

Senkronizasyon Polaritesi (Y/D)

Piksel Saati Frekansı (MHz)

Senkronizasyon Polaritesi (Y/D)

HDMI/DVI kablo bağlantısı kullanırken, HDMI IN 2 jakını kullanmalısınız. Geçmeli tarama (interlace) modu desteklenmemektedir. Standartlara uymayan bir video biçimi seçilirse set normal olarak çalışmayabilir. Ayrı ve Kompozit modlar desteklenmektedir. SOG desteklenmemektedir. Çok uzun veya düşük kaliteli VGA kablosu yüksek çözünürlük modlarında (1920x1080) görüntüde parazite yol açabilir. Türkçe - 20 1_BN68-01757J-Tur.indd

2008-8-28 10:33:13 Ses Kontrolü Ses Standardının Değiştirilmesi ❑ Modu → Standart / Müzik / Sinema / Konuşma / Kişisel Ses Belirli bir yayını izlerken kullanılacak özel ses efekti türünü seçebilirsiniz. T Araçlar menüsünü görüntülemek için TOOLS düğmesine basın. Resim modunu ayrıca Araçlar → Ses Modu öğesini seçerek de ayarlayabilirsiniz. ❑ Ekolayzer Modu : Kişisel

Sesli Açıklama Ses ayarları kişisel tercihlerinize göre değiştirilebilir. Modu: Kişisel tercihlerinize uygun bir ses modu seçebilirsiniz. Oto ses ayar : Kapalı Hoparlörü Seçin : TV Hoparlörü Balans: Sağ ve sol hoparlörler arasındaki dengeyi kontrol eder. 100Hz / 300Hz / 1kHz / 3kHz / 10kHz (Bandwidth Adjustment): Farklı bant genişliği frekanslarının seviyelerini ayarlamak için Sıfırla: Ekolayzır ayarlarını varsayılan değerlere sıfırlar. ❑ SRS TruSurround XT → Kapalı / Açık TruSurround XT, 5.1 çok kanallı bir içeriği iki hoparlör üzerinden oynatma sorununu çözen patentli bir SRS teknolojisidir. TruSurround özelliği, televizyonun içinde bulunan sabit televizyon hoparlörleri dahil olmak üzere, her tür iki hoparlörlü yeniden oynatma sistemi üzerinden şaşırtıcı düzeyde gerçek surround ses deneyiminin elde edilmesini sağlar. Tüm çok kanallı formatlarla tam uyumludur. T Araçlar menüsünü görüntülemek için TOOLS düğmesine basın. Ayrıca Araçlar → SRS TS XT öğesini seçerek de SRS TruSurround XT’yi ayarlayabilirsiniz. TruSurround XT, SRS ve Sembolü SRS Labs, Inc.’ın ticari markalarıdır. TruSurround XT teknolojisi SRS Labs, Inc. lisansı ile bu cihaza dahil edilmiştir. ❑ Ses Dili Ses dillerinin varsayılan ayarını değiştirebilirsiniz. Gelen akışın dil bilgilerini görüntüler. N Bir dijital kanal izlerken bu işlev seçilebilir. N Yalnızca gerçekte yayınlanan diller arasından seçim yapabilirsiniz. ❑ Ses Biçimi → MPEG / Dolby dijital Hem ana hoparlörden hem ses alıcısından ses verildiğinde, ana hoparlör ve ses alıcısı arasındaki şifre çözme hızı farkından dolayı ses yankısı oluşabilir. Bu durumda, TV Hoparlörü işlevini kullanın. N Bir dijital kanal izlerken bu işlev seçilebilir. N Yalnızca gerçekte yayınlanan diller arasından seçim yapabilirsiniz. Dolby Laboratories lisansı altında üretilmiştir. Dolby ve double-D (çift D) sembolü, Dolby Laboratories’in ticari markalarıdır. ❑ Sesli Açıklama Bu, görme özürlü kişilere ilave ses bandı kanalı sağlayan yardımcı bir ses işlevidir. Bu işlev AD (Audio Description) için, yayıncıdan gelen ana sesle birlikte gönderildiğinde Audio Stream’i kullanır. Kullanıcılar Audio Description’ı On veya Kapalı konumlarına getirebilirler ve sesi kontrol edebilirler. Sesli Açıklama → Kapalı / Açık: Ses açıklaması işlevini açar ya da kapatır. Düzey: Ses açıklama ses seviyesini ayarlayabilirsiniz. N Düzey ayarı, Sesli Açıklama öğesi Açık olarak ayarlandığında etkindir. N Bir Dijital kanal izlerken bu işlev seçilebilir. Türkçe - 21 1_BN68-01757J-Tur.indd

2008-8-28 10:33:14 ❑ Oto ses ayar → Kapalı / Açık Ses Her yayın istasyonunun kendi sinyal koşulları vardır ve her kanal değiştiği zaman ses seviyesini ayarlamak kolay değildir. Bu özellik modülasyon sinyali yüksekse ses çıkışını düşürerek ya da modülasyon sinyali çok zayıfsa ses çıkışını yükselterek, istenen kanalın ses düzeyini otomatik olarak ayarlar. Hoparlörü Seçin : TV Hoparlörü Ses Seçimi : Ana ekran sesi Ses Sıfırlama

❑ Hoparlörü Seçin → Harici Hoparlör / TV Hoparlörü Sesi ayrı hoparlörlerden duymak istediğiniz takdirde, dahili amplifikatörü iptal edin. N – +, MUTE düğmeleri, TV Hoparlörü Kapalı olduğunda çalışmaz. N Hoparlörü Seçin menüsünde Harici Hoparlör seçeneğini seçtiyseniz ses ayarları sınırlanacaktır. TV’nin Dahili Hoparlörleri TV / Ext. / AV / S-Video / Komponent / PC / HDMI Ses Sistemine Ses Çıkışı (Optik, Sol / Sağ Çıkış) TV / Ext. / AV / S-Video / Komponent / PC / HDMI Hoparlör Çıkışı Sessiz Sessiz Ses Çıkışı Ses Çıkışı Sessiz TV Hoparlörü Harici Hoparlör Video Sinyali Yok ❑ Ses Seçimi PIP işlevi çalışırken, iç (PIP) görüntünün sesini dinleyebilirsiniz. Ana ekran sesi: Ana görüntünün sesini dinlemek için kullanılır. Yan ekran sesi: İç görüntünün sesini dinlemek için kullanılır. T Araçlar menüsünü görüntülemek için TOOLS düğmesine basın. Alt resmin sesini ayrıca Araçlar → PIP → Ses Seçimi öğesini seçerek de ayarlayabilirsiniz. ❑ Ses Sıfırlama Tümünü Sıfırla / Ses Modunu Sıfırla / İptal: Ses ayarlarını fabrika varsayılan değerlerine geri yükleyebilirsiniz. Ses Modunun Seçilmesi Araçlar menüsünde ses modunu ayarlayabilirsiniz. Çift I-II konumuna ayarladığınızda geçerli ses modu ekranda görüntülenecektir. Araçlar Anynet+ (HDMI-CEC) NICAM Stereo Yayın türü Ekran göstergesi Normal yayın (Standart ses) Mono (Normal kullanım) Resim Boyutu

Oto Geniş Resim Modu

Kişisel Kapanış Ayarı

e Çıkış Mono (Normal) Mono (Normal kullanım) Bilingual (İki dilli) ya da DUAL-I/II Çift I Çift II Stereo Stereo Mono (Monoya dönüştürülmüş) N Stereo sinyali zayıfsa ve otomatik geçiş meydana geliyorsa, mono moduna geçin. N Bu işlev yalnızca stereo ses sinyalinde etkinleştirilir. Mono ses sinyalinde devre dışı bırakılır. N Bu işlev sadece TV modunda kullanılabilir. Türkçe - 22 1_BN68-01757J-Tur.indd

2008-8-28 10:33:15 İşlev Tanımı Kurulum Menüsünün Yapılandırılması ❑ Dil Menü dilini ayarlayabilirsiniz. Kurulum ❑ Çocuk Kilidi → Kapalı / Açık Bu özellik çocuklar ve benzeri yetkisiz kullanıcıların uygunsuz programları izlemesini ses ve görüntüyü kapatarak önleyebilmenizi sağlar. N Kurulum penceresi görünmeden önce PIN numarası giriş ekranı görünür. 4 basamaklı PIN numaranızı girin. N Yeni bir TV’nin varsayılan PIN numarası 0-0-0-0 dır. Menüden PIN Değiştir seçeneğini seçerek PIN’i değiştirebilirsiniz. N Channel List’teki bazı kanalları kilitleyebilirsiniz. (bkz. sayfa 14) N Çocuk Kilidi yalnızca TV modunda kullanılabilir. Plug & Play Dil : Türkçe

Zaman Ağ Seçimi : Kablolu Kablosuz Ağ Kurulumu Kablolu Ağ Kurulumu Çocuk Kilidi : Açık PIN Değiştir Ebeveyn Kilidi ❑ PIN Değiştir TV’nin kurulumu için gereken kişisel kimlik numaranızı değiştirebilirsiniz. N Kurulum penceresi görünmeden önce PIN numarası giriş ekranı görünür. 4 basamaklı PIN numaranızı girin. N Yeni bir TV’nin varsayılan PIN numarası 0-0-0-0 dır. N PIN kodunu unutursanız, PIN’in 0-0-0-0 olarak sıfırlanması için uzaktan kumanda düğmelerine aşağıdaki sırayla basın: POWER (Kapalı), MUTE, 8, 2, 4, POWER (Açık). ❑ Ebeveyn Kilidi → Ebeveyn Derecelendirmesi Bu özellik, kullanıcının belirlediği 4 haneli PIN (Kişisel Kimlik Belirleme Numarası) kodu sayesinde çocuklar gibi izin verilmeyen kullanıcıların uygunsuz programları izlemesini engellemenizi sağlar. - Ebeveyn Derecelendirmesi ekranında, ebeveyn derecelendirmelerini yapılandırın.

Kurulum penceresi görünmeden önce PIN numarası giriş ekranı görünür. 4 basamaklı PIN numaranızı girin. Yeni bir TV’nin varsayılan PIN numarası 0-0-0-0 dır. Menüden PIN Değiştir seçeneğini seçerek PIN’i değiştirebilirsiniz. Ebeveyn derecelendirmeleri ayarlandığında, \ sembolü gösterilir. Tmn İzn Vr: Tüm TV derecelendirmelerinin kilidini kaldırmak için basın. Tmn Engll: Tüm TV derecelendirmelerini kilitlemek için basın. ❑ Altyazı

Altyazıları etkinleştirebilir veya devre dışı bırakabilirsiniz. Altyazı Modunu ayarlamak için bu menüyü kullanın. Menü altındaki Normal, temel altyazı, İşitme engelli seçeneği ise işitme engelli kişilere yönelik altyazıdır. Altyazı → Açık / Kapalı: Altyazıları açar ya da kapatır. Modu → Normal / İşitme engelli: Altyazı modunu ayarlar. Altyazı Dili: Altyazı dilini ayarlar. Seyrettiğiniz program İşitme engelli işlevini desteklemiyorsa, İşitme engelli modu seçilse bile otomatik olarak Normal ayarı etkinleşir. Seçilen dilin yayında kullanılabilir olmaması durumunda İngilizce varsayılan dildir. Uzaktan kumanda üzerindeki SUBT. düğmesine basarak da bu seçenekleri belirleyebilirsiniz. ❑ Teletekst Dili Dil türünü seçerek teletekst dilini ayarlayabilirsiniz. N Seçilen dilin yayında kullanılabilir olmaması durumunda İngilizce varsayılan dildir. Türkçe - 23 1_BN68-01757J-Tur.indd

2008-8-28 10:33:15 ❑ Tercih Birinci Yayın Dili / İkinci Yayın Dili / Altyazı Dili / İkinci Altyazı Dili / Birinci Teletekst Dili / İkinci Teletekst Dili Bu özelliği kullanarak kullanıcılar dillerden birini seçebilir. Kullanıcı bir kanal seçtiğinde, burada seçilen dil varsayılan olarak kullanılır. Dil ayarını değiştirirseniz, Language menüsünün Altyazı Dili, Ses Dili ve Teletekst Dili ayarları otomatik olarak seçilen dile geçer. Language menüsünün Altyazı Dili, Ses Dili ve Teletekst Dili öğeleri, geçerli kanalın desteklediği dillerin bir listesini gösterir ve seçim vurgulanır. Bu dil ayarını değiştirirseniz, yeni seçim sadece o an görüntülenen kanal için geçerlidir. Değiştirilen ayar, Tercih menüsünün Altyazı Dili, Primary Ses Dili ya da Primary Teletekst Dili ayarını değiştirmez. ❑ Dijital Metin → Devre Dışı / Etkinleştir Teletekst Dili Kurulum Program dijital metinle yayınlanırsa bu özellik etkinleştirilir. N MHEG (Çoklu Ortam ve Hiper Ortam Bilgileri Kodlama Uzmanları Grubu) Çoklu ortam ve hiper ortamda kullanılan veri kodlama sistemlerinin Uluslararası bir standardıdır. Bu, hareketsiz görüntü, karakter hizmeti, animasyon, grafik ve video dosyaları gibi veri birleştiren hiper ortam ve çoklu ortam verilerini içeren MPEG sisteminden daha yüksek düzeydedir. MHEG, kullanıcı çalışma süresi etkileşim teknolojisi olup aralarında VOD (İsteğe Bağlı Video), ITV (Etkileşimli TV), EC (Elektronik Ticaret), tele-eğitim, tele-konferans, dijital kitaplıklar ve ağ oyunlarının bulunduğu çeşitli ortamlara uygulanır.

Tercih Dijital Metin : Etkinleştir Işık Etkisi : Syrtm. Modu Açık

Duvara Montaj Ayarı Melodi : Kapalı Eğlence : Kapalı Enrj. Tasarrufu : Kapalı PIP Yazılım Yükseltme ❑ Işık Etkisi → Kapalı / Beklm. Modu Açık / Syrtm. Modu Açık / Açık

Televizyonun önündeki mavi LED'i duruma göre açıp kapatabilirsiniz. Bunu güç tasarrufu için ya da LED gözünüzü kamaştırdığında kullanabilirsiniz. Kapalı: Mavi LED daima kapalıdır. Beklm. Modu Açık: Bekleme modundayken mavi LED yanar ve TV'niz açıldığında söner. Syrtm. Modu Açık: TV seyrederken mavi LED yanar ve TV'niz kapandığında söner. Açık: Mavi LED daima yanar. Güç tüketimini azaltmak için Işık Etkisi modunu Kapalı ayarına getirin. ❑ Melodi Kapalı / Düşük / Orta / Yüksek TV açma/kapama melodi sesi ayarlanabilir. N Melodi aşağıdaki durumlarda çalışmaz - MUTE düğmesine basıldığı için TV’den hiç ses çıkışı olmadığında (Ses) düğmesine basıldığı için TV'den hiç ses çıkışı olmadığında - TV, Uyku Zamanlayıcısı işlevi yoluyla Kapanış Ayarı kapatıldığında. ❑ Eğlence Eğlence modu Boyut spor, sinema ve oyunlarda ideal görüntü ve ses seçimi sağlar. Kapalı: Eğlence işlevini kapatır. Spor: Spor yayınları için ideal görüntü ve ses kalitesi sağlar. Sinema: Film izl9erken ideal resim ve ses kalitesi sağlar. Daha zengin resim ve sesi deneyimi yaşayın. Oyun: Oyunlarda ideal resim ve ses kalitesi sağlar. Bu mod, TV’ye bağlı harici bir oyun konsolu kullanıldığında oyun hızını artırır. N Üç Eğlence modundan herhangi birini Açık konumuna ayarladığınızda ayarlar kilitlenecek ve kullanılamayacaktır. Ek olarak Resim ve Ses modu ayarlarına izin verilmez. Picture ve Sound modu ayarlamaları yapmak istiyorsanız Eğlence modunu kapatmalısınız. N Eğlence ayarları her giriş kaynağı için kaydedilir. N PC modunda Eğlence modu etkin değildir. N Eğlence ayarlarını değiştirmek için uzaktan kumanda üzerindeki E.MODE düğmesine art arda basabilirsiniz. Türkçe - 24 1_BN68-01757J-Tur.indd

Bu özellik, güç tüketimini azaltmak için TV’nin parlaklığını ayarlar. Gece TV izlerken Enrj. Tasarrufu modu seçeneğini Yüksek ayarına getirerek, gözlerinizin yorulmasını engelleyebilir ve güç tüketimini azaltabilirsiniz. Kapalı: Enerji tasarrufu işlevini kapatır. Düşük: TV’yi düşük enerji tasarruf moduna ayarlar. Orta: TV’yi orta enerji tasarruf moduna ayarlar. Yüksek: TV’yi yüksek enerji tasarruf moduna ayarlar. T Araçlar menüsünü görüntülemek için TOOLS düğmesine basın. Enerji Tasarrufu seçeneğini ayrıca Araçlar → Enrj. Tasarrufu öğesini seçerek ayarlayabilirsiniz. ❑ Yazılım Yükseltme Ürününüzü yeni Dijital Televizyon özelliklerine uygun şekilde güncel tutmak için, normal Televizyon sinyalinin bir parçası olarak yazılım yükseltmeleri periyodik şekilde yayınlanır. Bu sinyaller otomatik olarak algılanır ve yazılım yükseltme etiketi görüntülenir. Yükseltmeyi yükleme seçeneği sunulur. TV Yan Paneli

USB Sürücü USB yoluyla Bellenim yükseltmesini içeren bir USB sürücüsünü TV’ye takın. Yükseltmeler uygulanırken lütfen güç bağlantısını kesmemeye ya da USB sürücüsünü çıkarmamaya dikkat edin. Yerleşik bellek yükseltmesinin tamamlanmasından sonra TV otomatik olarak kapanıp açılacaktır. Yükseltmeler tamamlandıktan sonra lütfen yerleşik bellek sürümünü kontrol edin. Yazılım yükseltildiğinde yaptığınız görüntü ve ses ayarları varsayılan (fabrika) ayarlarına geri dönecektir. Ayarlarınızı bir yere yazmanızı öneririz bu sayede yükseltmeden sonra kolayca sıfırlayabilirsiniz. Kanal yoluyla Yazılımı yayın sinyalini kullanarak yükseltir. Standby Modu yükseltmesi Ana güç açıkken yazılım güncellemesine devam etmek isterseniz, ▲ ya da ▼ düğmesine basarak On seçeneğini belirleyin. Bekleme moduna girildikten 45 dakika sonra elle yükseltme otomatik olarak yürütülür. Cihazın gücü içerden açıldığı için, ürünün ekranı hafifçe açık olabilir. Yazılım yükseltmesi tamamlanıncaya kadar 1 saatten uzun süre bu durum devam edebilir. Diğer Yazılım Yazılım sürümü bilgilerini göstermek için. ❑ Genel Arayüz CI Card'ı Takma a. En yakın bayinizi ziyaret ederek veya telefonla arayarak CI CAM modülünü satın alın. b. CI CARD'ı yerine oturana kadar CAM birimine ok yönünde yerleştirin. c. CI CARD takılı olan CAM birimini genel arayüz yuvasına yerleştirin. N CAM'ı yuvayla paralel olacak şekilde ucuna doğru ok yönünde yerleştirin. d. Karışmış sinyal kanalında bir resim görüp göremediğinizi kontrol edin. CI Menüsü Bu, kullanıcının CAM sağlanan menüden seçim yapmasına olanak sağlar. Menü PC Kartına dayalı CI Menu’yü (Genel Arayüz Menüsü) seçin. Uygulama Bilgisi. Bu, CI’ya takılı CAM hakkındaki bilgileri içerir ve görüntüler. Uygulama bilgileri CI CARD hakkındadır. TV ON ya da Kapalı da olsa her an CAM öğesini yükleyebilirsiniz.

1. EN yakın bayinizi ziyaret ederek veya telefonla arayarak CI CAM modülünü satın alın.

2. CI CARD’ı yerine oturana kadar CAM birimine ok yönünde yerleştirin.

3. CI CARD takılı olan CAM birimini genel arayüz yuvasına yerleştirin. (CAM’ı yuvayla paralel olacak şekilde ucuna doğru ok yönünde yerleştirin.)

4. Karışmış sinyal kanalında bir resim görüp göremediğinizi kontrol edin.

Türkçe - 25 1_BN68-01757J-Tur.indd

2008-8-28 10:33:16 Saati Ayarlama ❑ Saat Plug & Play Kurulum TV’nin çeşitli saat özelliklerini kullanabilmek için saatin ayarlanması gereklidir. N INFO düğmesine her basışınızda geçerli zaman görüntülenecektir. N Elektrik kablosunun bağlantısını keserseniz, saati yeniden ayarlamanız gerekir. Dil : Türkçe Zaman Ağ Seçimi

: Kablolu Kablosuz Ağ Kurulumu Kablolu Ağ Kurulumu Saat Modu Çocuk Kilidi Geçerli saati elle ya da otomatik olarak ayarlayabilirsiniz.

• Otomatik: Geçerli saati, dijital yayından gelen saat ile otomatik olarak ayarlayın.
• Manuel: Geçerli saati belirli bir saate elle ayarlayın. Saat Ayarı Geçerli saati elle ayarlayabilirsiniz. N Saat Modu öğesini Manuel olarak ayarladıysanız bu öğeyi ayarlayın. N Uzaktan kumanda üzerindeki numara düğmelerini basarak ay, gün, yıl, saat ve dakika ayarlarını doğrudan yapabilirsiniz. : Açık PIN Değiştir Ebeveyn Kilidi Altyazı Zaman Saat

Zamanlayıcı 1 : Aktif Değil Zamanlayıcı 2 : Aktif Değil Zamanlayıcı 3 : Aktif Değil ❑ Kapanış Ayarı → Kapalı / 30 dak / 60 dak / 90 dak / 120 dak / 150 dak / 180 dak Önceden ayarlanan zaman (30, 60, 90, 120, 150 ve 180 dakika) geçtiğinde uyku zamanlayıcısı TV’yi otomatik olarak kapatır. N Zamanlayıcı 0 a geldiği zaman TV otomatik olarak sandby moduna geçer. N Kapanış Ayarı işlevini iptal etmek için Kapalı seçeneğini seçin. T Araçlar menüsünü görüntülemek için TOOLS düğmesine basın. Uyku zamanlayıcısını ayrıca Araçlar → Kapanış Ayarı öğesini seçerek de ayarlayabilirsiniz. U Taşı E Giriş R Geri ❑ Zamanlayıcı 1 / Zamanlayıcı 2 / Zamanlayıcı 3 Üç farklı açık/kapalı zamanlayıcı ayarı yapılabilir. Açılış Zamanı: Saati, dakikayı ve etkinleştir/devre dışı bırak ayarını yapın. (Zamanlayıcıyı seçtiğiniz ayara göre etkinleştirmek için Etkinleştir ayarına getirin.) Kapanış Zamanı: Saati, dakikayı ve etkinleştir/devre dışı bırak ayarını yapın. (Zamanlayıcıyı seçtiğiniz ayara göre etkinleştirmek için Etkinleştir ayarına getirin.) Düzey: İstenilen ses düzeyini seçin. İçindekiler: Açılış Zamanı etkin olduğunda, özel bir kanalı açabilir ya da fotoğraf veya ses dosyaları gibi içerikleri oynatabilirsiniz.

• TV / USB: TV ya da USB’yi seçin. (Bir USB cihazının TV’nize bağlı olduğundan emin olun.)
• Antenna: ATV ya da DTV’yi seçin.
• Kanal: İstediğiniz kanalı seçin.
• Müzik: USB cihazında MP3 dosyalarını içeren klasörü seçin.
• Fotoğraf: USB cihazında JPEG dosyalarını içeren klasörü seçin. Tekrarla: Bir Kez, Her gün, Pts ~ Cum, Pts ~ Cts, Cts ~ Paz ya da Manuel seçeneğini seçin. N Manuel seçildiğinde, haftanın istenilen gününü seçmek için ► düğmesine basın. İstenilen gün üstünde ENTERE düğmesine basın, c işareti görünecektir. N Önce saati ayarlamanız gerekir. N Uzaktan kumanda üzerindeki numara düğmelerini kullanarak saat, dakika ve kanalı ayarlayabilirsiniz. N Otomatik Kapanma Zamanlayıcıyı On olarak ayarlandığınızda, zamanlayıcı tarafından açılmasından sonra 3 saat boyunca herhangi bir kumanda kullanılmadığında televizyon kapatılır. Bu işlev yalnızca zamanlayıcı On modundayken kullanılabilir ve TV’nin çok uzun süre açık kalmasından kaynaklanabilecek aşırı ısınmayı önler. Türkçe - 26 1_BN68-01757J-Tur.indd

2008-8-28 10:33:16 Ağ Bağlantısı Ağ Bağlantısı - Kablo Bir DHCP Ortamı İçin Kablo Bağlantısı Dinamik Ana Bilgisayar Yapılandırma Protokolü (DHCP) kullanılarak ağ kurulum prosedürleri aşağıda açıklanmıştır. DHCP seçildiğinde bir IP adresi, alt ağ maskesi, ağ geçidi ve DNS otomatik olarak atandığından, bunları elle girmenize gerek yoktur. TV Arka Paneli Duvardaki Modem Bağlantı Noktası Harici Modem (ADSL / VDSL / Kablo TV)

TV’nin arka panelindeki [LAN] bağlantı noktasını ve harici modemi bir LAN Kablosu ile bağlayın. Duvardaki LAN bağlantı noktasını ve harici modemi bir Modem Kablosu ile bağlayın. LAN bağlantısını bir Yönlendirici üzerinden yapabilirsiniz. IP Yönlendirici Duvardaki Modem Bağlantı Noktası Harici Modem (ADSL / VDSL / Kablo TV) LAN Kablosu TV Arka Paneli LAN Kablosu Modem Kablosu LAN bağlantı noktasını ve TV'yi ağ durumunuza göre doğrudan bağlayabilirsiniz. TV Arka Paneli Duvardaki LAN Bağlantı Noktası LAN Kablosu N Harici cihazın terminalleri (bağlantı noktasının konumu ve türü) üreticiye göre farklılık gösterebilir. N DHCP sunucusu tarafından IP adres ataması başarısız olursa, harici modemi kapatın, en az 10 saniye sonra tekrar açın ve tekrar deneyin. N Harici modem ile Yönlendirici arasındaki bağlantılar için ilgili ürünün kullanıcı kılavuzuna bakın. N TV’yi bir Yönlendiriciye bağlamadan LAN’a doğrudan bağlayabilirsiniz. N Elle bağlantı türünde bir ADSL modem kullanamazsınız çünkü DHCP protokolünü desteklemez. Otomatik bağlantı türü bir ADSL modem kullanmanız gerekir. Türkçe - 27 1_BN68-01757J-Tur.indd

2008-8-28 10:33:21 Statik IP Ortamı İçin LAN Bağlantısı Bir statik IP adresi kullanılarak ağ kurulum prosedürleri aşağıda açıklanmıştır. Internet Servis Sağlayıcını (ISS) tarafından sağlanan IP adresi, alt ağ maskesi, ağ geçidi ve DNS’i elle girmeniz gerekir. TV Arka Paneli Duvardaki LAN Bağlantı Noktası 1 LAN Kablosu

TV’nin arka panelindeki [LAN] bağlantı noktasını LAN kablosu ile duvardaki LAN bağlantı noktasına bağlayın. LAN bağlantısını bir Yönlendirici üzerinden yapabilirsiniz. Duvardaki LAN Bağlantı Noktası IP Yönlendirici TV Arka Paneli LAN Kablosu LAN Kablosu N Harici cihazın terminalleri (bağlantı noktasının konumu ve türü) üreticiye göre farklılık gösterebilir. N Bir static IP adresi kullanıyorsanız, ISS’niz boyut IP adresini, alt ağ maskesini, ağ geçidini ve DNS’yi bildirecektir. Ağ ayarlarını tamamlamak için bu değerleri girmelisiniz. Değerleri bilmiyorsanız ağ yöneticinize sorun. N Bir Yönlendiricinin yapılandırılması ve bağlanması ile ilgili bilgiler için ilgili ürünün kullanıcı kılavuzuna bakın. N TV’yi bir Yönlendiriciye bağlamadan LAN’a doğrudan bağlayabilirsiniz. N DHCP desteği olan bir Yönlendirici kullanıyorsanız, cihazı DHCP ya da statik IP olarak kurabilirsiniz. N Bir statik IP adresi kullanmanın prosedürleri için Internet Servis Sağlayıcınıza danışın. Ağ Bağlantısı - Kablosuz Bir kablosuz IP yönlendirici aracılığıyla ağa kablosuz olarak bağlanabilirsiniz. TV Arka Paneli Duvardaki LAN Bağlantı Noktası Kablosuz IP Yönlendirici Samsung Kablosuz LAN Adaptörü LAN Kablosu

1. ‘Samsung Kablosuz LAN Adaptörü’nü TV’nin Wiselink terminaline bağlayın.

N Bir kablosuz ağ kullanmak için ‘Samsung Kablosuz LAN Adaptörü’ (WIS-08BG) kullanmanız gerekir. N ‘Samsung Kablosuz LAN Adaptörü’ ayrı satılmaktadır. Satın almak için bir Samsung Electronics acentesi ya da servis merkezi ile iletişim kurun. N Bir kablosuz ağ kullanmak için TV’niz bir kablosuz IP yönlendiriciye bağlanmış olmalıdır. N Kablosuz IP yönlendirici DHCP’yi destekliyorsa, TV’niz kablosuz ağa bağlanmak için bir DHCP ya da statik IP adresi kullanabilir. N IEEE 802.11 B ya da IEEE 802.11G destekleyen bir kablosuz IP yönlendirici kullanmalısınız. N Kablosuz IP yönlendirici Ping bağlantı işlevini açmanıza / kapatmanıza izin veriyorsa, açın. N Kablosuz IP yönlendiriciyi Altyapı moduna getirin. Ad-hoc modu desteklenmemektedir. N Kablosuz IP yönlendirici için o anda kullanılmayan bir kanal seçin. Kablosuz IP yönlendirici için seçilen kanal o anda yakındaki başka bir cihaz tarafından kullanılıyorsa, bu parazite neden olacaktır ve bağlantı başarısız olabilir. N AP (kablosuz IP önlendirici) için güvenlik kodu uygulandığında, yalnızca aşağıdaki desteklenmektedir.

1) Yetkilendirme Modu: WEP, WPAPSK, WPA2PSK

2) Şifreleme Türü: WEP, TKIP, AES

Yukarıda listelenenler dışında bir güvenlik sistemi uygularsanız, TV ile çalışmayacaktır. Türkçe - 28 1_BN68-01757J-Tur.indd

2008-8-28 10:33:25 Ağ Kurulumu ❑ Ağ Seçimi Dil Kurulum Ağ bağlantısı yöntemi olarak Kablolu ya da Kablosuz yöntemini seçin. N Menü yalnızca ‘Samsung Kablosuz LAN Adaptörü’ bağlandığında etkinleştirilir. Kablolu: Ağa bir kablo kullanarak bağlayın. Kablosuz: Ağa kablosuz olarak bağlayın. : Türkçe Zaman Ağ Seçimi : Kablolu

Kablosuz Ağ Kurulumu Kablolu Ağ Kurulumu Çocuk Kilidi : Açık PIN Değiştir Ebeveyn Kilidi ❑ Kablolu Ağ Kurulumu Altyazı Internet Protokolü Ayarları → Otomatik Kurulum / Elle Kurulum Teletekst Dili

Ağ Testi: Ağ kurulumundan sonra ağ bağlantı durumunu test edip doğrulayabilirsiniz. N Bir kablolu ağa bağlanılamadığında Internet servis sağlayıcınız ilk kez Internet bağlantısı için kullanılacak cihazın kayıtlı MAC adresine sahipse ve MAC adresini Internet’e her bağlantınızda yetkilendiriyorsa, TV’niz Internet’e bağlanamayabilir çünkü MAC adresi, Internet’e ilk kez bağlanmak için kullanılan cihazınkinden (PC) farklı olabilir. Bu durumda Internet servis sağlayıcınıza PC’niz dışındaki cihazları (TV’niz gibi) Internet’e bağlama prosedürlerini sorun. Internet servis sağlayıcınız Internet (ağ) bağlantısı için bir kullanıcı adı ve parola istiyorsa, TV’niz Internet’e bağlanamayabilir. Bu durumda kullanıcı adı ve parolanızı Internet’e bir Internet Paylaşıcı (Yönlendirici) kullanarak bağlanırken girmeniz gerekir. Internet bağlantısı bir güvenlik duvarı sorunu nedeniyle başarısız olabilir. Bu durumda, Internet servis sağlayıcınız ile iletişim kurun. Internet servis sağlayıcınızın prosedürlerini izledikten sonra hala Internet’e bağlanamıyorsanız, lütfen bir Samsung Electronics Servis Merkezi ile iletişim kurun. ❑ Kablosuz Ağ Kurulumu Internet Protokolü Ayarları → Otomatik Kurulum / Elle Kurulum Ağ Testi: Ağ kurulumundan sonra ağ bağlantı durumunu test edip doğrulayabilirsiniz. N Bir kablosuz ağa bağlanılamadığında TV’niz, özel bir SSID türü olarak yapılandırılmış bir AP’yi bulamayabilir. Bu durumda, lütfen AP ayarlarını değiştirin ve tekrar deneyin. Internet servis sağlayıcınız ilk kez Internet bağlantısı için kullanılacak cihazın kayıtlı MAC adresine sahipse ve MAC adresini Internet’e her bağlantınızda yetkilendiriyorsa, TV’niz Internet’e bağlanamayabilir çünkü MAC adresi, Internet’e ilk kez bağlanmak için kullanılan cihazınkinden (PC) farklı olabilir. Bu durumda Internet servis sağlayıcınıza PC’niz dışındaki cihazları (TV’niz gibi) Internet’e bağlama prosedürlerini sorun. Internet servis sağlayıcınızın prosedürlerini izledikten sonra hala Internet’e bağlanamıyorsanız, lütfen bir Samsung Electronics Servis Merkezi ile iletişim kurun. Erişim Nktsı Seçimi: Bir kablosuz ağ kullanırken, kullanmak için IP yönlendiriciyi seçebilirsiniz. Bir kablosuz Erişim Noktası (AP) Erişim Noktası listesinde değilse, Kırmızı düğmeye basın. Bağlantı kurulduğunda, ekrana otomatik olarak geri döneceksiniz. Güvenlik yetkilendirmesi gerektiren bir Erişim Noktası seçtiyseniz güvenlik kodunu girin. Güvenlik yetkilendirmesi olan bir Erişim Noktası seçtiyseniz: - Güvenlik Kodu giriş ekranı görünür. - Güvenlik kodunu girin ve ENTEREE düğmesine basın. - Güvenlik Kodu Giriş Ekranında Uzaktan Kumanda Düğmelerinin Kullanılması. N Güvenlik türüne bağlı olarak Ayar Ekranı değişebilir.

Düğme (Tekerlek) (Giriş) Kırmızı düğme Yeşil düğme Mavi düğme İşlemler Seçimi yukarı/aşağı/sola/sağa taşır. Seçili karakteri girer. Büyük Küçük Harf arasında geçiş yapar. Önceden girilmiş bir karakteri silebilirsiniz. Güvenlik anahtarını girmeyi tamamlamak için bu düğmeye basın. Türkçe - 29 1_BN68-01757J-Tur.indd

2008-8-28 10:33:27 Kablolu Ağ Kurulumu - Otomatik Kurulum LAN kablosunu bağlarsanız ve cihaz DHCP destekliyorsa, Internet Protokolü (IP) Settings Ayarları otomatik olarak yapılandırılır. Lütfen LAN kablosunun bağlanıp bağlanmadığını kontrol edin. (Bkz. sayfa 27)

1. Ağ Seçimi öğesini Kablolu olarak ayarlayın.

2. Kablolu Ağ Kurulumu öğesini seçin.

3. Internet Protokolü Ayarları öğesini Otomatik Kurulum olarak ayarlayın.

4. Ağ bağlanılabilirliğini kontrol etmek için Ağ Testi öğesini seçin.

Kablolu Ağ Kurulumu - Elle Kurulum TV’yi LAN’a bir statik IP adresi kullanarak bağlamak için Internet Protokolünü (IP) ayarlamalısınız. Lütfen LAN kablosunun bağlanıp bağlanmadığını kontrol edin. (Bkz. sayfa 27)

Ağ Seçimi öğesini Kablolu olarak ayarlayın. Kablolu Ağ Kurulumu öğesini seçin. Internet Protokolü Ayarları öğesini Elle Kurulum olarak ayarlayın. IP Adresi, Alt Ağ Maskesi, Ağ Geçidi ve DNS Server öğelerini ayarlayın. N Press the number buttons on the remote control when you set the Network manually. Ağ bağlanılabilirliğini kontrol etmek için Ağ Testi öğesini seçin. Kablosuz Ağ Kurulumu - Otomatik Kurulum Menü yalnızca ‘Samsung Kablosuz LAN Adaptörü’ bağlandığında etkinleştirilir. (Bkz. sayfa 28) LAN kablosunu bağlarsanız ve cihaz DHCP destekliyorsa, Internet Protokolü (IP) Settings Ayarları otomatik olarak yapılandırılır. Bu ürüne bağlanacak kablosuz IP yönlendiricide DHCP desteği olmalıdır.

Ağ Seçimi öğesini Kablosuz olarak ayarlayın. Kablosuz Ağ Kurulumu öğesini seçin. Internet Protokolü Ayarları öğesini Otomatik Kurulum olarak ayarlayın. Erişim Nktsı Seçimi ile bir AP seçin. Ağ bağlanılabilirliğini kontrol etmek için Ağ Testit öğesini seçin. Kablosuz Ağ Kurulumu - Elle Kurulum Menü yalnızca ‘Samsung Kablosuz LAN Adaptörü’ bağlandığında etkinleştirilir. (Bkz. sayfa 28)

Ağ Seçimi öğesini Kablosuz olarak ayarlayın. Kablosuz Ağ Kurulumu öğesini seçin. Internet Protokolü Ayarları öğesini Elle Kurulum olarak ayarlayın. Erişim Nktsı Seçimi ile bir AP seçin. Ağ bağlanılabilirliğini kontrol etmek için Ağ Testi öğesini seçin. Türkçe - 30 1_BN68-01757J-Tur.indd

2008-8-28 10:33:27 Kaynak Listesi/ İsim Değiştir ❑ Kaynak Listesi Giriş TV’yi ya da DVD oynatıcılar veya Kablolu TV / Uydu alıcılar (Set Üstü Kutu) gibi TV’ye bağlanacak diğer harici giriş kaynaklarını seçmek için kullanın. Tercih ettiğiniz giriş kaynağını seçmek için kullanın. TV, Ext.1, Ext.2, AV, S-Video, Component, PC, HDMI1, HDMI2 / DVI, HDMI3, HDMI4, USB, DLNA. N Yalnızca TV’ye bağlı harici aygıtları seçebilirsiniz. Kaynak Listesi listesinde bağlanan girişler vurgulanacak ve üstte sıralanacaktır. Bağlanmamış girişler altta sıralanacaktır. N Kaynak listesinde uzaktan kumandadaki Renkli düğmelerin kullanılması - Kırmızı (Yenile): Bağlanan harici cihazları yeniler. Kaynak Listesi İsim Değiştir - TOOLS (Seçenek): İsim Değiştir ve Bilgi menülerini gösterir. O Bir harici sinyal kaynağını izlemek için uzaktan kumandadaki SOURCE düğmesine basın. TV modu, uzaktan kumandadaki TV düğmesine, numara düğmelerine (0~9) ve P < / > düğmesine basılarak seçilebilir. ❑ İsim Değiştir VCR / DVD / Kablolu Alıcı / Uydu Alıcısı / PVR STB / AV Alıcı / Oyun / Video Kamera / PC / TV / IPTV / Blu-ray / HD DVD / DMA Giriş kaynağı seçiminizi kolaylaştırmak için giriş jaklarına bağlı cihazlara isim verin. N 1920 x 1080@60Hz çözünürlüğü olan bir PC HDMI IN 2 bağlantı noktasına takıldığında, Giriş modu, İsim Değiştir menüsündeki HDMI2 / DVI modunu PC olarak ayarlamanız gerekir. Product Guide Anynet+ (HDMI-CEC)

Menüyü görüntülemek için MENU düğmesine basın. Uygulama seçeneğinin üzerine gelmek için ▲ veya ▼ düğmesine, ardından da ENTERE düğmesine basın. Product Guide seçeneğinin üzerine gelmek için ▲ veya ▼ düğmesine, ardından da ENTERE düğmesine basın. Bir Kılavuz (Picture Quality, Entertainment ya da Connectivity) seçmek için önce ◄ ya da ► düğmesine, ardından da ENTERE düğmesine basın. ◄ ve ► düğmelerini kullanarak, Ürün Kılavuzu ekranında gezinebilirsiniz. Picture Quality Uygulama Ürün Kılavuzu size bu televizyonun en önemli özellikleri ile ilgili bilgileri verir. Product Guide

Çıkmak için EXIT düğmesine basın. Türkçe - 31 BN68-01757J-Tur.indb

2008-8-28 11:02:10 Ürün Kılavuzu Menüsünde Uzaktan Kumanda Düğmelerini Kullanma Düğme Sarı Düğme İşlemler Ürün Kılavuzu’nun içeriğini sıralı olarak görüntüler. (Otomatik Oynatma)

(Tekerlek) İmleci hareket ettirir ve öğeyi seçer. ENTERE Seçili olan öğeyi seçer. RETURN EXIT , PRE-CH

Önceki menüye geri döner. Mevcut işlemi durdurur ve Product Guide ana menüsüne geri döner. Ürün Kılavuzu modunu durdurur ve TV moduna geri döner WISELINK Pro Bir USB Aygıtını Bağlama

POWER düğmesine basarak, TV’yi açın. TV’nin yan tarafındaki WISELINK jakına (USB jakı) içerisinde fotoğraf, müzik ve/veya film dosyalarının bulunduğu bir USB aygıtı bağlayın. TV Yan Paneli

USB Sürücü N Herhangi bir USB aygıtı bağlı değilken WISELINK Pro moduna girerseniz, ekranda ‘Harici depolama aygıtı bulunamadı. Bağlantı durumunu kontrol edin.’ mesajı görüntülenir. Bu durumda, USB aygıtını takın, uzaktan kumandadaki W.LINK düğmesine basarak ekrandan çıkın ve WISELINK Pro ekranına tekrar girin. N MTP (Media Transfer Protocol - Ortam Aktarım Protokolü) desteklenmez. N Dosya sistemi yalnızca FAT16/32’yi desteklemektedir (NTFS dosya sistemi desteklenmemektedir). N Bazı USB Dijital fotoğraf makinesi ve ses cihazı türleri bu TV ile uyumlu olmayabilir. N WISELINK Pro, yalnızca USB Yığın Depolama Sınıfı aygıtları (MSC) destekler. MSC bir Yığın Depolama Sınıfı Salt Yığın Aktarma aygıtıdır. MSC’ye örnek olarak, Thumb sürücüler ve Flash Kart Okuyucular verilebilir (Hem USB HDD hem de HUB desteklenmemektedir). N Lütfen doğrudan TV’nizin USB bağlantı noktasına bağlayın. Ayrı bir kablo bağlantısı kullanıyorsanız, bir USB uyumluluk sorunu oluşabilir. N Aygıtınızı TV’nize bağlamadan önce, verilerin hasar görmesini ya da kaybolmasını önlemek için lütfen verilerinizi yedekleyin. SAMSUNG, veri dosyası hasarı ve veri kaybından sorumlu değildir. N Yükleme işlemi devam ederken, USB aygıtını çıkarmayın. N Bir MSC aygıtı MP3 ve JPEG dosyalarını desteklerken, bir PTP aygıtı sadece JPEG dosyaları destekler. N Sıralı JPEG formatı desteklenmez. N Görüntünün çözünürlüğü arttıkça ekranda görüntülenme süresi de artacaktır. N Desteklenen maksimum JPEG çözünürlüğü 15360X8640 pikseldir. N Desteklenmeyen ya da bozuk dosyalar için, Not Supported File Format (Desteklenemeyen Dosya Formatı) mesajı görüntülenir. N Fotoğraf dosyalarının sayısı 4000’in üzerindeyse (ya da müzik dosyalarının sayısı 3000’in üzerindeyse), 4000 sınırının üzerindeki dosyalar Fotoğraf Listesinde (ya da Müzik Listesinde) görüntülenemeyebilir. N Ücretli bir siteden indirilen DRM’li MP3 dosyaları yürütülemez. Dijital Haklar Yönetimi (DRM) faturalandırma ve ödemeleri yönetmenin yanı sıra içerik sağlayıcıların hak ve çıkarlarının korunması ve içeriklerin yasa dışı yollarla kopyalanmasının engellenmesi ile birlikte içeriğin tümleşik ve kapsamlı bir şekilde oluşturulmasını, dağıtılmasını ve yönetilmesini destekleyen bir teknolojidir. N Bir fotoğraf taşınırken, yükleme işlemi bir kaç saniye sürebilir. Bu noktada, ekranda yükleme simgesi görüntülenir. Türkçe - 32 BN68-01757J-Tur.indb

2008-8-28 11:02:11 WISELINK Pro İşlevini Kullanma Bu işlev, bir USB Yığın Depolama Sınıfı (MSC) aygıtında kayıtlı olan fotoğraf müzik ve/veya film dosyalarını izlemenizi ve dinlemenize olanak sağlar. WISELINK Pro Menüsüne Girme

MENU düğmesine basın. Uygulama seçeneğinin üzerine gelmek için ▲ veya ▼ düğmesine, ardından da ENTERE düğmesine basın. WISELINK Pro seçeneğinin üzerine gelmek için ▲ veya ▼ düğmesine, ardından da ENTERE düğmesine basın. N WISELINK Pro menüsü görüntülenir. O WISELINK Pro menüsünü görüntülemek için uzaktan kumandadaki W.LINK düğmesine basın. O Uzaktan kumandadaki SOURCE düğmesine art arda basarak USB veya DLNA öğesini seçin ve ardından ENTERE düğmesine basın.

WISELINK Pro SUM 851.98MB/995.00MB Free PHOTO PHOTO Music Movie Setup SUM Aygıt Geri İlgili USB Bellek Aygıtını seçmek için önce Kırmızı düğmeye, ardından da ▲ ya da ▼ düğmesine basın (örneğin bir hub üzerinden bağlıysa). ENTERE düğmesine basın. N Bu işlev, TV’ye takılan USB Bellek Aygıtına göre değişiklik gösterir. N Seçilen USB aygıtının adı, ekranın sol alt köşesinde görüntülenir. ◄ ya da ► düğmesine basıp bir simge (Photo, Music, Movie, Setup) seçin ve ardından da ENTERE düğmesine basın. WISELINK Pro modundan çıkmak için, uzaktan kumandadaki W.LINK düğmesine basın. N Film oyunlarının keyfini çıkarabilirsiniz. (Oyun programı desteklenmez) USB Bellek Aygıtını Güvenle Ayırma Aygıtı TV’den güvenle ayırabilirsiniz.

Photo WISELINK Pro dosya listesi ekranındayken veya bir Slayt Gösterisi ya da müzik dosyası oynatılırken TOOLS düğmesine basın. ▲ ya da ▼ düğmesine basarak, Güvenli Kaldır öğesini seçip, ardından da ENTERE düğmesine basın. USB aygıtını TV’den ayırabilirsiniz. Görüntü_1.jpg Tarih Renk Düzenlme Klasör Favori

2008-8-28 11:02:13 Ekran Görünümü Photo

Görüntü_1.jpg Tarih Renk Düzenlme Klasör Favori 1 Sçln Dosyl

Aylık Oca Zmn çzgs SUM

Aygıt Sık Kllnlnlr Ayr Seçim Atla Seçenek Seçili olan dosya: Seçili olan dosya vurgulanır. Fotoğraf ve film dosyaları küçük resimler olarak görüntülenir. Bilgi Penceresi: Seçili olan dosya ile ilgili bilgileri görüntüler. Sadece fotoğraf ve film dosyaları için ayrı bir bilgi penceresi vardır. Müzik dosyaları için ise, dosya bilgileri dosyanın görüntülendiği yerde de görüntülenir. Geçerli Sıralama Standardı: Bu alan dosyaları sıralamak için geçerli standardı gösterir. Dosyaları sıralama standardını değiştirmek için ▲ ya da ▼ düğmesine basın. Grupları Göster: Sıralama gruplarını gösterir. Seçili olan fotoğraf da dahil olmak üzere, sıralama grubu vurgulanır. Geçerli Aygıt: Geçerli olarak seçili olan aygıt adını görüntüler. Bir aygıt seçmek Kırmızı düğmeye basın. Öğe Seçim Bilgileri: Sarı düğmeye basılarak seçilen fotoğrafların sayısını görüntüler. Yardım Öğeleri

• Kırmızı (Aygıt) düğme: Bağlı aygıtlardan birini seçer.
• Yeşil (Sık Kllnlnlr Ayr) düğme: Seçili dosyanın sık kullanılanlar ayarını değiştirir. İstenen değer görüntülenene kadar, bu düğmeye art arda basın.
• Sarı (Seçim) düğme: Dosya listesinden dosya seçer. Seçilen dosyaların yanında c işareti görüntülenir c. Dosya seçimini iptal etmek için tekrar sarı düğmeye basın.
• πµ (Atla) düğmesi: Bir önceki sıralama grubuna atlar/Bir sonraki sıralama grubuna atlar TOOLS (Seçenek) düğmesi: Seçenek menülerini görüntüler. (Seçenek menüsü geçerli duruma göre değişir.) WISELINK Pro Menüsünde Uzaktan Kumanda Düğmelerini Kullanma Düğme İşlemler

(Tekerlek) İmleci hareket ettirir ve öğeyi seçer. ENTERE Seçili olan öğeyi seçer. Bir slayt gösterisi, film ya da müzik dosyası oynatırken: - ENTERE düğmesine basıldığında, oynatma işlemi duraklatılır. - ENTERE düğmesine basıldığında, oynatma işlemi devam eder. Slayt Gösterisini ya da Müzik dosyasını oynatır ya da duraklatır. RETURN TOOLS Önceki menüye geri döner. Fotoğraf, Müzik ve Film menülerindeki çeşitli işlevleri çalıştırır. Mevcut slayt gösterisi, Müzik ya da Film dosyasını durdurur. Bir önceki gruba atlar/Bir sonraki gruba atlar INFO W.LINK , PRE-CH

EXIT Dosya bilgilerini görüntüler. WISELINK Pro modundan çıkar. WISELINK Pro modunu durdurur ve TV moduna geri döner. Mevcut işlemi durdurur ve WISELINK Pro ana menüsüne geri döner. Türkçe - 34 BN68-01757J-Tur.indb

2008-8-28 11:02:14 Fotoğraf Listesini Kullanma Ve Sıralama Fotoğraf Listesindeki fotoğrafları belirli bir standarda göre sıralayabilirsiniz.

Fotoğraf listesinde bir sıralama standardı seçmek için ▲ ya da ▼ düğmesine basın. Photo N Fotoğraflar yeni seçilen sıralama standardına göre sıralanır. N Önceki/sonraki gruba geçmek için, π (REW) ya da µ (FF) düğmesine basın. Slayt Gösterisini kullanıcı tarafından seçilen sıralamada oynatmak için ∂ (Play)/ENTERE düğmesine basın. N Fotoğraf dosyası bilgileri otomatik olarak ayarlanır. N Fotoğraf dosyasından alınacak Renk ve Düzenlme bilgileri, kullanıcının beklentilerinden farklı olabilir. N Fotoğraf bilgileri otomatik olarak ayarlanır. Renk, Düzenlme ve Favori ayarlarını değiştirebilirsiniz. N Haklarında bilgi görüntülenemeyen fotoğraflar Snflndr Dışı olarak görüntülenir. N PTP klasör sıralama modunu desteklemez. Görüntü_1.jpg Tarih Renk Düzenlme Klasör Favori : Oca : Oca.01.2008 : Gri : P-other

Zmn çzgs Aygıt Sık Kllnlnlr Ayr Seçim Atla Seçenek Fotoğraf Listesini Sıralama Standardı Aylık Dosyadaki fotoğrafları aylık olarak sıralar ve görüntüler. Yıla bakmaksızın, sadece aya göre (Ocak’tan Aralık’a) sıralar. Zmn çzgs Fotoğrafları tarihe göre sıralar ve görüntüler. En erken tarihli fotoğraftan başlayarak, yıl ve aya göre sıralar. Renk Fotoğrafları renge göre sıralar. Fotoğraf renk bilgilerini değiştirebilirsiniz. N Renk seçenekleri: Kırmızı, Sarı, Yeşil, Mavi, Macenta, Siyah, Gri, Snflndr Dışı. Düzenlme Fotoğrafları kompozisyona göre sıralar. Fotoğrafların kompozisyon bilgilerini değiştirebilirsiniz. (yatay), (dikey), (nesne), (perspektif), (örgü), Snflndr Dışı. N Düzenlme seçenekleri: Klasör Fotoğrafları klasöre göre sıralar. USB aygıtında çok sayıda klasör varsa, fotoğraf dosyaları klasörlerdeki sıralamaya göre görüntülenir. İlk önce Root (Kök) klasördeki fotoğraf dosyası, ardından da alfabetik sıralamada diğer fotoğraflar görüntülenir. Tercihler Fotoğrafları tercihe göre sıralar (Favori). Fotoğraf tercihlerini değiştirebilirsiniz. N Changing the Favori setting Fotoğraf Listesinde istediğiniz fotoğrafı seçip, ardından da istediğiniz ayar görüntülenene kadar, art arda Yeşil düğmeye basın. N Favori seçenekleri: ★ ★ ★ , ★ ★ ★ , ★ ★ ★ , ★ ★ ★ Fotoğraf Listesi Seçenek Menüsü Photo Slayt Gösterisi Bu menüyü kullanarak, USB bellek aygıtındaki fotoğraflardan oluşan bir Slayt Gösterisi oynatabilirsiniz. Gçrl Gr Oynt Bu menüyü kullanarak, seçili olan sıralama grubundaki fotoğraflardan oluşan bir Slayt Gösterisi oynatabilirsiniz. Görüntü_1.jpg Tarih Renk Düzenlme Klasör Favori Bu menüyü kullanarak, seçilen fotoğraf dosyalarını silebilirsiniz.

Zmn çzgs Aygıt Sık Kllnlnlr Ayr Seçim Atla Seçenek Grup Değiştir Fotoğraf dosyalarının Renk ve Düzenlme bilgilerini değiştirebilirsiniz. N Geçerli dosyanın grup bilgileri güncellenir ve dosya yeni gruba taşınır. N Birden fazla dosyanın bilgilerini değiştirmek için sarı düğmeye basarak, istediğiniz dosyaları seçin. Türkçe - 35 BN68-01757J-Tur.indb

2008-8-28 11:02:17 Bilgi Geçerli dizindeki dosya sıralaması, ad, boyut, çözünürlük, değiştirildiği tarih ve konum da dahil olmak üzere, fotoğraf dosyası bilgileri görüntülenir. N Bir Slayt Gösterisi sırasında da aynı yöntemleri kullanarak, fotoğraf dosyalarının bilgilerini görüntüleyebilirsiniz. O Buna alternatif olarak, fotoğraf listesinden bir fotoğraf seçin ve bilgileri görüntülemek için INFO düğmesine basın. Güvenli Kaldır Aygıtı TV’den güvenle ayırabilirsiniz. Fotoğraf ya da Slayt Gösterisi Görüntüleme Slayt Gösterisi İzleme

Fotoğraf listesinde istediğiniz fotoğrafı seçmek için ◄ ya da ► düğmesine basın. TOOLS düğmesine basın. Slayt Gösterisi öğesini seçmek için ▲ ya da ▼ düğmesine, ardından da ENTERE düğmesine basın. ► Normal 20/22 Görüntü_1.jpg 440x440 2.0KB 2008/1/1 N Slayt Gösterisi için fotoğraf listesindeki tüm dosyalar kullanılır. N Slayt gösterisi sırasında, dosyalar o an seçili dosyadan başlayarak sıra ile E Duraklat Önceki İleri Seçenek Geri SUM görüntülenir. N Slayt Gösterisi, Fotoğraf listesindeki sıralamaya göre ilerler. N Fon Müziği ayarı Açık olarak yapıldıysa, Slayt Gösterisi sırasında müzik dosyaları otomatik olarak oynatılır. (Bkz. sayfa 37). O Bir fotoğraf listesi görüntülenirken, slayt gösterisini başlatmak için ∂(Play)/ENTERE düğmesine basın. N Slayt Gösterisi Kontrol Düğmeleri ENTERE Slayt Gösterisini başlatır/duraklatır.

Slayt Gösterisinden çıkar ve fotoğraf listesine geri döner.

Slayt Gösterisini başlatır. TOOLS Fotoğraf menülerindeki çeşitli işlevleri çalıştırır.

Slayt Gösterisini duraklatır.

Slayt Gösterisinin oynatma hızını değiştirir. Geçerli grubu oynatma

Bir sıralama standardı seçmek için ▲ veya ▼ düğmesine basın. (Aylık, Zmn çzgs, Renk, Düzenlme, Klasör, Tercihler) İstediğiniz grubu seçmek için π (REW) ya da µ (FF) düğmesine basın. TOOLS düğmesine basın. Gçrl Gr Oynt öğesini seçmek için ▲ ya da ▼ düğmesine, ardından da ENTERE düğmesine basın. N Slayt Gösterisi için seçili dosyalar da dahil olmak üzere, sadece sıralama grubundaki fotoğraflar kullanılır. Sadece seçili dosyalardan oluşan bir Slayt Gösterisi gerçekleştirmek için

Fotoğraf listesinde istediğiniz fotoğrafı seçmek için ◄ ya da ► düğmesine basın. Sarı düğmeye basın. Birden çok fotoğraf seçmek için yukarıdaki işlemi tekrar edin. N Seçilen fotoğraf dosyasının solunda c işareti görüntülenir. N Bir dosya seçerseniz, Slayt Gösterisi gerçekleştirilmez. N Tüm dosya seçimlerini iptal etmek için TOOLS düğmesine basın ve Tüm seçimleri kaldır öğesini seçin.

(Oynat)/ENTERE düğmesine basın. O The Seçilen dosyas will be used for the Slayt Gösterisi. Türkçe - 36 BN68-01757J-Tur.indb

2008-8-28 11:02:17 Slayt Gösterisi Seçenek Menüsü Slayt Gösterisini Durdur/Slayt Gösterisini Başlat Araçlar Bir Slayt Gösterisini başlatabilir ya da durdurabilirsiniz. Döndür USB bellek aygıtında bulunan fotoğrafları döndürebilirsiniz. N ◄ düğmesine bastığınızda, fotoğraf sırasıyla 270˚, 180˚, 90˚ ve 0˚ döner. N ► düğmesine bastığınızda, fotoğraf sırasıyla 90˚, 180˚, 270˚ ve 0˚ döner. Zoom USB bellek aygıtında bulunan fotoğrafları büyütebilirsiniz. (x1 → x2 → x4) N Büyütülen fotoğraf görüntüsünü taşımak için, önce ENTERE düğmesine, ardından da ▲/▼/◄/► düğmelerine basın. Büyütülen resim orijinal ekran boyutundan küçük olduğunda konum değiştirme işlevinin çalışmadığını unutmayın. N Büyütülen dosya kaydedilmez. N Döndür öğesini seçerseniz, Zoom devre dışı kalır. Slayt Gösterisini Durdur Döndür Zoom Slayt Gösterisi Hızı : Normal Fon Müziği : Kapalı Fon Müziği Ayarı Resim Ayarı Ses Ayarları Bilgi U Taşı E Giriş e Çıkış Slayt Gösterisi Hızı Slayt gösterisinin hızını seçebilirsiniz. N Slayt Gösterisinin hızını, sadece slayt gösterisi devam ederken seçebilirsiniz. N Slayt Gösterisinin hızını, Slayt Gösterisi devam ederken π (REW) ya da µ (FF) düğmesine basarak da değiştirebilirsiniz. Fon Müziği → Açık/Kapalı Fon Müziği ayarını Açık olarak yaptıysanız, fotoğraflar tek tek ya da Slayt Gösterisi olarak görüntülenirken, fon müziği çalar. Fon Müziği ayarını Açık olarak yaparsanız, hemen Fon Müziğini ayarlayabileceğiniz bir ekran görüntülenir. Bu özelliği kullanabilmek için, USB aygıtından müzik ve fotoğraf dosyaları olmalıdır. Fon Müziği Ayarı Bir Slayt Gösterisini izlerken, fon müziğini seçebilirsiniz. N Fon Müziği ayarını Kapalı olarak yaptıysanız, Fon Müziği Ayarıs ayarları yapılmış olsa bile, fon müziği çalınmaz. N Müzik dosyalarının yüklenebilmesi için BGM modunun değiştirilmesi gerekir. Müzik dosyalarını yüklenecek müzik kategorisinde oynatın.

• BGM Modu → Atmosfer/Seçilen dosya/Karışık
• BGM Ruh Hali → Enerjik/Ritmik/Kederli/Heyecanlı/Sakin N BGM Modu ayarını Atmosfer olarak yaptıysanız, bir ruh hali seçebilirsiniz. N USB bellek aygıtındaki müzik dosyalarının parçası olmayan bir ruh hali seçemezsiniz.
• Select Müzik File N BGM Modu ayarını Seçilen dosya olarak yaptıysanız, bir müzik dosyası seçebilirsiniz. Resim Ayarı/Ses Ayarları Bkz. sayfa 43. Bilgi Fotoğraf dosyası bilgileri görüntülenir. Güvenli Kaldır Aygıtı TV’den güvenle ayırabilirsiniz. Türkçe - 37 BN68-01757J-Tur.indb

2008-8-28 11:02:17 Müzik Listesini Kullanma ve Sıralama Müzik Listesindeki müzik dosyalarını belirli bir standarda göre sıralayabilirsiniz.

Müzik listesinde bir sıralama standardı seçmek için ▲ ya da ▼ düğmesine basın. N Müzik dosyaları yeni seçilen sıralama standardına göre sıralanır. N Önceki/sonraki gruba geçmek için, π (REW) ya da µ (FF) düğmesine basın. Müzik dosyalarını kullanıcı tarafından seçilen sıralamada çalmak için ENTERE düğmesine basın. Music Thanks I Love You Better than yesterday Jee Darby Catherine Album 1 Pop Album 2 Pop Album 3 Pop Enerjik

Tercihler Başlık N Müzik dosyalarının bilgileri otomatik olarak ayarlanır. SUM N Bir müzik dosyasından alınan Atmosfer bilgileri, kullanıcının beklentilerinden farklı olabilir. N Müzik bilgileri otomatik olarak ayarlanır. Atmosfer ve Favori ayarlarını değiştirebilirsiniz. N Haklarında bilgi görüntülenemeyen müzik dosyaları Snflndr Dışı olarak görüntülenir. N Bir müzik dosyasının ad bilgileri yoksa, dosya adı görüntülenir. N Tür, Sanatçı, Albüm ya da Yıl bilgileri yoksa, ilgili öğe boş olarak görüntülenir. Sanatçı

Aygıt Sık Kllnlnlr Ayr Seçim

Seçenek Müzik Listesini Sıralama Standardı Başlık: Şarkıları alfabetik sıralamaya göre sıralar ve müzik dosyasını görüntüler. Sanatçı: Müzik dosyalarını sanatçıya göre alfabetik sıralamada sıralar. Atmosfer: Müzik dosyalarını ruh haline göre sıralar. Müzik ruh hali bilgilerini değiştirebilirsiniz. N Atmosfer seçenekleri: Enerjik, Ritmik, Kederli, Heyecanlı, Sakin, Snflndr Dışı Tür: Müzik dosyalarını türe göre sıralar. Klasör: Müzik dosyalarını klasöre göre sıralar. USB aygıtında çok sayıda klasör varsa, dosyalar her klasördeki sıralamaya göre görüntülenir. İlk önce Root (Kök) klasördeki müzik dosyası, ardından da alfabetik sıralamada diğer müzik dosyaları çalınır. Tercihler: Müzik dosyalarını tercihe (Sık Kullanılan) göre sıralar. Müzik dosyası tercihlerini değiştirebilirsiniz. N Sık Kullanılanlar ayarını değiştirme Müzik Listesinden istediğiniz müzik dosyasını seçip, ardından da istediğiniz ayar görüntülenene kadar, art arda Yeşil düğmeye basın. N Birden fazla dosyanın bilgilerini değiştirmek için sarı düğmeye basarak, dosyaları seçin. N Favori seçenekleri: ★ ★ ★ , ★ ★ ★ , ★ ★ ★ , ★ ★ ★ Müzik Listesi Seçenek Menüsü Gçrl Gr Oynt: Bu menüyü kullanarak, sadece geçerli olarak seçili olan sıralama grubundaki müzik dosyalarını oynatabilirsiniz. Sil: Bu menüyü kullanarak, seçilen müzik dosyalarını silebilirsiniz. Grup Değiştir: Müzik dosyalarının ruh hali bilgilerini değiştirebilirsiniz. Geçerli dosyanın grup bilgileri güncellenir ve dosya yeni gruba taşınır. N Birden fazla dosyanın bilgilerini değiştirmek için sarı düğmeye basarak, dosyaları seçin. Bilgi: Geçerli dizindeki dosya sıralaması, ad, boyut, değiştirildiği tarih ve konum da dahil olmak üzere, müzik dosyası bilgileri görüntülenir. N Bir Slayt Gösterisi sırasında da aynı yöntemleri kullanarak, müzik dosyalarının bilgilerini görüntüleyebilirsiniz. O Buna alternatif olarak, müzik listesinden bir müzik dosyası seçin ve bilgileri görüntülemek için INFO düğmesine basın. Music Thanks Darby Album 1 Pop Album 2 Pop Kederli than yesterday GçrlBetter Gr Oynt Sil Catherine Grup Değiştir Album 3 Bilgi Pop I Love You Jee

Sanatçı Atmosfer Tür SUM Ritmik

Heyecanlı Aygıt Sık Kllnlnlr Ayr Seçim Sakin Atla

Seçenek Güvenli Kaldır: Aygıtı TV’den güvenle ayırabilirsiniz. Türkçe - 38 BN68-01757J-Tur.indb

2008-8-28 11:02:18 Müzik Dinleme Müzik dosyası çalma

Oynatılacak müzik dosyasını seçmek için ◄ ya da ► düğmesine basın. (Oynat)/ENTERE düğmesine basın. 7/14 00:01:15 00:05:41

I Love You N Bu menü sadece MP3 dosya uzantılı dosyaları görüntüler. Başka dosya uzantılarına sahip dosyalar, aynı hafıza kartına kaydedilmiş olsalar bile görüntülenmez. N π (REW) ya da µ (FF) düğmeleri, oynatma işlemi sırasında çalışmaz. N Seçili dosya, oynatma süresi ile birlikte en üstte görüntülenir. N Müziğin sesini ayarlamak için, uzaktan kumandadaki volume düğmesine Duraklat Önceki İleri Seçenek SUM basın. Müziği sessiz moda almak için, uzaktan kumandadaki MUTE düğmesine basın. N Dosyanın başlangıcında oynatma süresi bilgisi bulunamazsa, bir müzik dosyanın oynatma süresi ‘00:00:00’ olarak görüntülenebilir. Geri N Müzik Kontrol Düğmeleri ENTERE Müzik dosyasını başlatır/duraklatır.

Müzik dosyasını oynatır.

Müzik dosyasını duraklatır.

Oynatma modundan çıkar ve müzik listesine geri döner. TOOLS Müzik menülerindeki çeşitli işlevleri çalıştırır. N Müzik işlevi bilgisi simgesi Klasördeki tüm müzik dosyaları (veya seçili dosya) tekrar oynatıldığında. Tekrar Modu ayarı Açık demektir. Klasördeki tüm müzik dosyaları (veya seçili dosya) bir kez oynatıldığında. Tekrar Modu ayarı Kapalı demektir. Müzik grubunu oynatma

Bir sıralama standardı seçmek için ▲ veya ▼ düğmesine basın. (Başlık, Sanatçı, Atmosfer, Tür, Klasör, Tercihler) İstediğiniz grubu seçmek için π (REW) ya da µ (FF) düğmesine basın. TOOLS düğmesine basın. Gçrl Gr Oynt öğesini seçmek için ▲ ya da ▼ düğmesine, ardından da ENTER E düğmesine basın. N Seçili dosya da dahil olmak üzere, sıralama grubundaki müzik dosyaları oynatılır. Seçili müzik dosyalarını oynatma

Müzik Listesinde istediğiniz müzik dosyasını seçmek için ◄ ya da ► düğmesine basın. Sarı düğmeye basın. Birden çok müzik dosyasını seçmek için yukarıdaki işlemi tekrar edin. N Seçilen müzik dosyasının solunda c işareti görüntülenir. ∂ (Oynat)/ENTERE düğmesine basın. N Sadece seçilen dosya oynatılır. Müzik Oynatma Seçenek Menüsü Tekrar Modu → Açık/Kapalı Araçlar Müzik dosyalarını tekrar tekrar çalabilirsiniz. Tekrar Modu Resim Ayarı Ses Ayarları Bilgi Güvenli Kaldır Resim Ayarı/Ses Ayarları Bkz. sayfa 43. Bilgi U Taşı

e Çıkış Müzik dosyası bilgileri görüntülenir. Güvenli Kaldır Aygıtı TV’den güvenle ayırabilirsiniz. Türkçe - 39 BN68-01757J-Tur.indb

2008-8-28 11:02:19 Film Listesini Kullanma ve Sıralama Film Listesindeki filmleri belirli bir standarda göre sıralayabilirsiniz.

Film listesinde bir sıralama standardı seçmek için ▲ ya da ▼ düğmesine basın. N Film dosyaları yeni seçilen sıralama standardına göre sıralanır. N Önceki/sonraki gruba geçmek için, π (REW) ya da µ (FF) düğmesine basın. N Film, altyazıları desteklemiyor. (örneğin smi, srt ve sub dosyaları vb. desteklenmez film dosyalarındaki altyazıları desteklemez) Filmleri kullanıcı tarafından seçilen sıralamada oynatmak için ∂ (Oynat)/ ENTERE düğmesine basın. Movie Movie_1.jpg Tarih Klasör Favori Tercihler Başlık : Oca.01.2008 : Movie-folder

Zmn çzgs SUM Aygıt Sık Kllnlnlr Ayr Seçim Atla Seçenek N Filmler yeni seçilen sıralama standardına göre sıralanır. N Film bilgileri otomatik olarak ayarlanır. Favori ayarını değiştirebilirsiniz. Film Listesini Sıralama Standardı Başlık Film adlarını alfabetik sıralamaya göre sıralar ve görüntüler. Zmn çzgs Filmleri tarihe göre sıralar ve görüntüler. En erken tarihli filmden başlayarak, yıl ve aya göre sıralar. Klasör USB aygıtında çok sayıda klasör varsa, film dosyaları klasörlerdeki sıralamaya göre görüntülenir. İlk önce Root (Kök) klasördeki film dosyası, ardından da alfabetik sıralamada diğer filmler görüntülenir. Tercihler Filmleri tercihe göre sıralar. (Favori) Film tercihlerini değiştirebilirsiniz. N Sık Kullanılanlar ayarını değiştirme Film Listesinden istediğiniz film dosyasını seçip, ardından da istediğiniz ayar görüntülenene kadar, art arda Yeşil düğmeye basın. N Favori seçenekleri: ★ ★ ★ , ★ ★ ★ , ★ ★ ★ , ★ ★ ★ Film Listesi Seçenek Menüsü Movie Movie_1.jpg Tarih Klasör Favori Gçrl Gr Oynt Bu menüyü kullanarak, sadece geçerli olarak seçili olan sıralama grubundaki film dosyalarını oynatabilirsiniz. : Oca.01.2008 Gçrl Gr Oynt : Movie-folder : ★ ★ ★ Sil Bilgi Güvenli Kaldır Sil Bu menüyü kullanarak, seçilen film dosyalarını silebilirsiniz. Tercihler Başlık Bilgi Zmn çzgs Geçerli dizindeki dosya sıralaması, ad, boyut, değiştirildiği tarih ve konum da dahil olmak üzere, film dosyası bilgileri görüntülenir. SUM SYMBOL ENG

Aygıt Sık Kllnlnlr Ayr Seçim Atla Seçenek O Buna alternatif olarak, film listesinden bir film dosyası seçin ve bilgileri görüntülemek için INFO düğmesine basın. Güvenli Kaldır Aygıtı TV’den güvenle ayırabilirsiniz. Türkçe - 40 BN68-01757J-Tur.indb

2008-8-28 11:02:20 Film Dosyasını Oynatma Film dosyasını oynatma 1/5

Oynatılacak filmi seçmek için ◄ ya da ► düğmesine basın.

00:00:48 00:23:05 ABC.avi (Oynat)/ENTERE düğmesine basın. N Seçilen dosya oynatılır. N Seçili dosya, oynatma süresi ile birlikte en üstte görüntülenir. N Dosyanın başlangıcında oynatma süresi bilgisi bulunamazsa, bir film dosyanın oynatma süresi ‘00:00:00’ olarak görüntülenebilir. SUM E Duraklat -20sec +20sec Seçenek Geri N Desteklenen Video Formatları Video Codec Dosya Uzantýsý Format *.avi AVI *.mp4 MP4 *.mpg *.mpeg *.vro *.vob

Film dosyasını oynatır

Film dosyasını duraklatır

Oynatma modundan çıkar ve film listesine geri döner. TOOLS Film menülerindeki çeşitli işlevleri çalıştırır.

20 saniyelik aralıklar halinde, film dosyasını ileri ya da geri sarar.

Sonraki ya da önceki dosyayı oynatır. N Film işlevi bilgisi simgesi Klasördeki tüm film dosyaları (veya seçili dosya) tekrar oynatıldığında. Tekrar Modu ayarı Açık demektir. Klasördeki tüm film dosyalar (veya seçili dosya) bir kez oynatıldığında. Tekrar Modu ayarı Kapalı demektir. Film grubunu oynatma

Bir sıralama standardı seçmek için ▲ veya ▼ düğmesine basın. (Başlık, Zmn çzgs, Klasör, Tercihler)

İstediğiniz grubu seçmek için π (REW) ya da µ (FF) düğmesine basın.

TOOLS düğmesine basın. Gçrl Gr Oynt öğesini seçmek için ▲ ya da ▼ düğmesine, ardından da ENTERE düğmesine basın. Türkçe - 41 BN68-01757J-Tur.indb

2008-8-28 11:02:21 Seçili film dosyalarını oynatma

Film Listesinde istediğiniz film dosyasını seçmek için ◄ ya da ► düğmesine basın. Sarı düğmeye basın. Birden çok film dosyasını seçmek için yukarıdaki işlemi tekrar edin. N Seçilen film dosyasının solunda cişareti görüntülenir. ∂ (Oynat)/ENTER E düğmesine basın. N Sadece seçilen dosya oynatılır. Filmi kaldığı yerden oynatma Filmi oynatmayı yarıda kestiyseniz, daha sonra kaldığınız yerden devam etmeniz mümkündür. Srkl oyn işlevi sayesinde, filmi tekrar baştan izlemeden ya da nerede kaldığınızı aramaya gerek kalmadan izleyebilirsiniz.

1. ◄ ya da ► düğmesine basarak, film listesinden Srkl oyn işlevini kullanarak, kaldığınız yerden izlemeye devam etmek

istediğiniz filmi seçin.

2. ∂ (Oynat)/ENTERE düğmesine basın.

Mavi düğmeye basarak, kaldığınız yerden izlemeye devam edin. N Film durdurulduğu yerden itibaren oynatılmaya başlar. N Filmi dvml oyntm hatrltcs işlevi Açık açık olarak ayarlandıysa, Srkl oyn işlevini kullanarak bir filmi kaldığınız yerden izlemeye başladığınızda, bir mesaj görüntülenir. (Bkz. sayfa 43)

4. WISELINK Pro modundan çıkmak için, uzaktan kumandadaki W.LINK düğmesine basın.

Film Oynatma Seçenek Menüsü Tekrar Modu Filmi tekrar tekrar oynatabilirsiniz. Araçlar Tekrar Modu Resim Ayarı Ses Ayarları Resim Boyutu Bilgi Güvenli Kaldır Resim Ayarı/Ses Ayarları Bkz. sayfa 43. Resim Boyutu

• dosya: Videoyu TV’nin ekran boyutunda oynatır.
• Original: Videoyu orijinal boyutunda oynatır. U Taşı

Sığdır L Ayarla e Çıkış Bilgi Film dosyası bilgileri görüntülenir. Güvenli Kaldır Aygıtı TV’den güvenle ayırabilirsiniz. Fotoğraf/Müzik/Film Dosyasını Silme

Fotoğraf/Müzik/Film listesinde istediğiniz dosyayı seçmek için ◄ ya da ► düğmesine basın. N Birden fazla dosya silmek için, sarı düğmeye basarak dosyaları seçin. TOOLS düğmesine basın. Sil (ya da Sil Seçilen dosya) seçeneğinin üzerine gelmek için ▲ ya da ▼ düğmesine, ardından da ENTERE düğmesine basın. Tamam seçeneğinin üzerine gelmek için ◄ ya da ► düğmesine, ardından da ENTERE düğmesine basın. N Dosya silinir. N Salt okunur bir dosya silineceği zaman Bu slt oknr ds. Sil? mesajı görüntülenir. N Birden fazla dosya içerisinde yer alan salt okunur dosyalar silinemez. N İptal öğesini seçerseniz, silme işlemi iptal edilir. N Dosyalar silinirken, USB bellek aygıtını ayırmayın. N PTP bağlantılı dijital fotoğraf makinesindeki dosyaları silemezsiniz. N Silinen film dosyalarını kurtaramazsınız. Photo image_1.jpg Tarih Renk Düzenlme Klasör Favori : Oca Slayt Gösterisi : Oca.01.2008 Gçrl Gr Oynt : Gri Sil : P-other : ★ ★ ★ Bilgi

2008-8-28 11:02:22 WISELINK Pro’yu Kullanarak Resim/Müzik Ayarlarını Düzenleme Slayt Gösterisi izlerken ya da müzik dinlerken, WISELINK Pro'yu kullanarak görüntü ve sesi ayarlayabilirsiniz. Resim Ayarı

Slayt Gösterisi izlerken ya da müzik dinlerken, TOOLS düğmesine basın. Resim Ayarı seçeneğinin üzerine gelmek için ▲ ya da ▼ düğmesine basın. Resim Modu seçeneklerinden birini (Dinamik, Standart ya da Film) seçmek için ◄ ya da ► düğmesine basın. Bir öğeyi taşımak için ▲ ya da ▼ düğmesine basın. (Kontrast, Parlaklık, Renk, Dinamik Kontrast, Siyah Ayarla ya da Sıfırla) N Görüntü ayarlarını en baştaki ayarlara döndürmek için Sıfırla öğesini seçin. Ayarları düzenlemek için ◄ ya da ► düğmesine basın. Resim Ayarı Resim Modu

Sıfırla U Taşı L Ayarla E Giriş R Geri Kişisel

N Görüntü ayarları hakkında daha fazla bilgi için, 15 ile 18 arasındaki sayfalara bakın. Ses Ayarı

Slayt Gösterisi izlerken ya da müzik dinlerken, TOOLS düğmesine basın. Ses Ayarları seçeneğinin üzerine gelmek için ▲ ya da ▼ düğmesine basın. Ses Modu seçeneğinin üzerine gelmek için ◄ ya da ► düğmesine basın. (Standart, Müzik, Film, Konuşma ya da Kişisel) Bir öğeyi taşımak için ▲ ya da ▼ düğmesine basın. N Ses ayarlarını en baştaki ayarlara döndürmek için Sıfırla öğesini seçin.

Ayarları düzenlemek için ◄ ya da ► düğmesine basın. N Ses ayarları hakkında daha fazla bilgi için, 21 ile 22 sayfaya bakın. Ses Ayarları Ses Modu

Sıfırla U Taşı L Ayarla E Giriş R Geri Kurulum Menu’yü Kullanma Kurulum Menu (Kurulum Menüsü) WISELINK Pro menüsünün kullanıcı ayarlarını gösterir.

WISELINK Pro menüsünü görüntülemek için uzaktan kumandadaki W.LINK düğmesine basın. Setup seçeneğinin üzerine gelmek için ◄ ya da ► düğmesine, ardından da ENTERE düğmesine basın. İstediğiniz seçeneğin üzerine gelmek için ▲ ya da ▼ düğmesine basın. Öğeyi seçmek için ◄ ya da ► düğmesine, ardından da ENTERE düğmesine basın. N WISELINK Pro modundan çıkmak için, uzaktan kumandadaki W.LINK düğmesine basın. WISELINK Pro 851.98MB/995.00MB Free SETUP Photo Music Movie SUM Setup Aygıt e Çıkış Setup Slayt Gösterisi Hızı Müzik Yinele Modu Film Yinele Modu Filmi dvml oyntm hatrltcs Ekr Kryc Çalışma Zmn Bilgi Güvenli Kaldır Slayt Gösterisi Hızı → Hızlı/Yavaş/Normal Slayt gösterisinin hızını belirlemek için seçiniz. Müzik Yinele Modu → Açık/Kapalı Müzik dosyalarını tekrar tekrar oynatmak seçin. Film Yinele Modu→ Açık/Kapalı Film dosyalarını tekrar tekrar oynatmak seçin. SUM SUM ◄ Normal ► Açık Açık Açık 3 dak Aygıt Taşı Ayarla Geri Filmi dvml oyntm hatrltcs→ Açık/Kapalı Filmi kaldığı yerden oynatma işlevi için açılan yardım mesajını görüntülemek için seçin. Ekr Kryc Çalışma Zmn → 1 dak/3 dak/5 dak Ekran koruyucu çalışmaya başlamadan önceki bekleme süresini belirleyin. Bilgi Takılı aygıtın bilgilerini görüntülemek için seçin. Güvenli Kaldır Aygıtı TV’den güvenle ayırabilirsiniz. Türkçe - 43 BN68-01757J-Tur.indb

2008-8-28 11:02:23 WISELINK Pro-DLNA DLNA Ağını Ayarlama DLNA özelliği Wiselink Pro modunda bir ağ bağlantısı aracılığıyla, bilgisayarınızda bulunan video ve resimleri TV’nizde izlemenize olanak sağlar. Bu dosyaları bir USB depolama aygıtına kopyalama ve aygıtı TV’nize takma ihtiyacını ortadan kaldırır. DLNA özelliğini kullanabilmek için TV’nin ağa bağlı ve DLNA uygulamasının da bilgisayarınızda yüklü olması gerekir. Ağ Bağlantıları Şeması

Bir LAN Kablosu ile TV’nin arka panelindeki [LAN] bağlantı noktasını, harici modeme bağlayın. “DLNA PC Paylaş Manager” programının kurulacağı bilgisayarı, bir LAN kablosu kullanarak harici modeme bağlayın. Bir Modem Kablosu ile harici modemi duvardaki LAN bağlantı noktasına bağlayın. Ağa Bağlanma

Ağ bağlantısı tamamlandığında, TV’de ağ ayarlarını yapın. N Kablosuz İnternet Bağlantısı DLNA’yı desteklemez. N TV ve bilgisayarın IP adreslerinin ilk 3 basamağı (alt ağ adresi) aynı olmalıdır (örneğin IP Adresi: 123.456.789.** )

Ağ ayarlarını kontrol etmek için Ağ Testi yapın. DLNA Uygulamasını Kurma Bilgisayardaki içeriği TV’de oynatmak için, ilk olarak uygulamayı yüklemeniz gerekir. Sistem Gereksinimleri

Bu TV ile birlikte verilen Program CD’sini bilgisayarınıza takın. Program kurulumu için 20MB boş disk alanı gereklidir. N Dosyaları paylaşıyorsanız, her 100 dosya için 20MB’ye kadar boş disk alanı gerekir. N TV ve bilgisayarın IP adreslerinin ilk 3 basamağı (alt ağ adresi) aynı olmalıdır (örneğin IP Adresi: 123.456.789.** ) Desteklenen Formatlar

2008-8-28 11:02:23 Uygulamayı kurma

Ürünle birlikte verilen Program CD’sindeki Kurulum.exe dosyasını çalıştırın. N Buna alternatif olarak, dosyayı www.samsung.com adresinden de yükleyebilirsiniz. Aşağıdaki resimlerde de görüldüğü gibi, SAMSUNG PC Paylaş Manager programını kurun.

Kurulum tamamlanınca, masaüstünüzde PC Paylaş Manager simgesi görüntülenir. N Programı çalıştırmak için bu simgeyi çift tıklatın. Türkçe - 45 BN68-01757J-Tur.indb

2008-8-28 11:02:25 DLNA Uygulamasını Kullanma Program Ekranı Düzeni

Menüler: Aşağıdaki uygulama menüleri sağlanır: Dosya, Paylaş, Sunucu ve Yardım.

Seçilen bilgisayar sunucusu klasörünü paylaştırmak için tıklatın.

Paylaşımı iptal etmek için tıklatın.

Bilgisayar klasör ve dosyalarını yenilemek için tıklatın.

Paylaşım durumunu eşleştirmek için tıklatın.

Paylaşılacak bilgisayardaki klasörler ve dosyalar listelenir.

Kullanıcı tarafından paylaşılan klasörler listelenir.

WISELINK Pro'nun cihaz listesinde gösterilen PC sunucu adı: Adı değiştirmek için tıklatın. ❑ Dosya Özellik: Seçilen dosya ya da klasörle ilgili bilgileri görüntüler. - Yöntem 1: Bir dosya ya da klasör seçin ve önce Dosya menüsünü, ardından da Özellik alt menüsünü seçin. - Yöntem 2: Bir dosya ya da klasör seçin, seçilen dosya ya da klasörü sağ tıklatıp, açılan menünden Özellik öğesini seçin. <Yöntem 1> <Yöntem 2> Name Name NameName Name Name NameName Modified Modified Modified Modified Name Name NameName Çıkış: DLNA uygulamasından çıkar. Paylaşım durumunu değiştirdikten sonra değişiklikleri uygulamadan Çıkış öğesini seçerseniz, değişen ayarları uygulamak isteyip istemediğinizi soran bir mesaj görüntülenir. Değişiklikleri uygulamak ve uygulamadan çıkmak için Evet öğesini seçin. Name Name NameName Yes Yes YesYes

2008-8-28 11:02:27 ❑ Paylaş Klasör Paylaştırma Bilgisayarınızda bulunan bir klasörü TV’nizle paylaşabilirsiniz. Paylaştırılabilecek maksimum klasör sayısı 32’dir. N Bilgisayarınız TV için bir sunucu işlevi görecektir. - Yöntem 1: Bilgisayarım içerisinde bir klasör seçin ve önce Paylaş menüsünü, ardından da klasörü paylaş alt menüsünü seçin. - Yöntem 2: Bilgisayarım içerisinde bir klasör seçin, seçilen klasörü sağ tıklatıp, ardından da açılan menüden Paylaş Folder öğesini seçin. - Yöntem 3: Farenizin işaretçisini sol taraftaki Bilgisayarım klasör listesinde bulunan bir klasörün üzerine getirin ve bu klasörü Paylaşılan Klasörler bölümüne sürükleyip bırakın. Sizden klasör paylaşımını onaylamanızı isteyen bir mesaj görüntülenirse, Evet öğesini seçin. <Yöntem 1> <Yöntem 2> <Yöntem 3> Klasör Paylaşımını İptal Etme Bilgisayarınızda paylaşılan bir klasörü iptal edebilirsiniz. Paylaşılan Klasör bölümünden bir klasör seçin ve ardından da klasörün paylaşımını kaldır öğesini seçin. - Yöntem 1: Sırasıyla Paylaşılan Klasör bölümünden bir klasör, Paylaş menüsünü ve ardından da klasörün paylaşımını kaldır öğesini seçin. - Yöntem 2: Paylaşılan Klasör bölümünden bir klasör seçin, seçilen klasörü sağ tıklatıp, ardından da açılan menüden klasörün paylaşımını kaldır öğesini seçin. - Yöntem 3: Fare işaretçisini Paylaşılan Klasör bölümündeki bir klasörün üzerine getirin ve klasörü sürükleyip, Bilgisayarım bölmesine bırakın. Sizden iptal işlemini onaylamanızı isteyen bir mesaj görüntülenirse, Evet öğesini seçin. <Yöntem 1> <Yöntem 2> <Yöntem 3> Geçerli Ayarları Uygulama Bu işlemi, yeni bir klasör paylaştırılması ya da paylaştırılan klasörün iptal edilmesine bağlı olarak eşleştirme yapılmasının gerekli olduğu hallerde yapın. Değiştirilen Durumu Ayarla paylaşılan klasörlerde yapılan değişiklikleri, bilgisayar paylaşım programıyla kaydedilen verilere uygular. Değişikliklerin iç verilere uygulanması zaman alan bir süreç olduğu için bu işlev, kullanıcının verilerde sadece gerekli olduğu hallerde değişiklikleri uygulamasını sağlar. Değiştirilen Durumu Ayarla menüsü seçilene kadar, paylaşılan klasörün değiştirilen durumu, sunucuya uygulanmaz. Değiştirilen Durumu Ayarla menüsünü seçene kadar, paylaşılan klasörlerde yapılan değişiklikler bilgisayarınıza uygulanmaz. - Yöntem 1: Önce Paylaş menüsünü, ardından da Yenile DB alt menüsünü seçin. - Yöntem 2: Değiştirilen Durumu Ayarla simgesini tıklatın. Türkçe - 47 BN68-01757J-Tur.indb

2008-8-28 11:02:28 Erişim İznini Ayarlama TV’nizin bilgisayarınızı bulabilmesi için Erişim İzni Ayarları penceresinde, TV’nin Cihaz İlkesini Ayarla ayarı yapılmalıdır. Buna ek olarak, bilgisayar sunucusu ve TV aynı alt ağ üzerinde olmalıdır. - Yöntem: Önce Paylaş menüsünü, ardından da Cihaz İlkesini Ayarla öğesini seçin. Reddedilen öğeler gri renkte görüntülenir. Allow Kabul et / Reddet düğmesini kullanarak, izin erişimlerini değiştirebilirsiniz. Bir öğeyi silmek için önce öğeyi, ardından da seçili öğeyi sil öğesini seçin. ❑ Sunucu Sunucu Bilgisayarınızı sunucu olarak kullanmaya başlayabilir ya da kullanmayı bırakabilirsiniz. Windows Başlatılırken Sunucuyu Başlatma Windows başlatılırken bilgisayar sunucusunun otomatik olarak başlatılıp başlatılmayacağına karar verebilirsiniz. Sunucu adını değiştirme Bilgisayar sunucusunu yeniden adlandırabilirsiniz. Yeni bir ad girin ve Tamam tuşunu tıklatın. Yeni ad pencerenin sağ üst köşesinde ve TV’de görüntülenir. ❑ Yardım Sürüm Program sürüm bilgileri mesaj kutusu görüntülenir. Türkçe - 48 BN68-01757J-Tur.indb

2008-8-28 11:02:28 DLNA İşlevini Kullanma DLNA Menüsünü Kullanma DLNA (Digital Living Network Alliance) TV’nize bağlı ya da bir ağ üzerindeki bir DLNA sunucusunda (genellikle bilgisayarınız) bulunan içeriğin oynatılabilmesini sağlar. Wiselink Pro TV’nize takılan bir USB bellek aygıtında bulunan içeriğin oynatılabilmesini sağlarken, DLNA TV’nize bağlı ya da bir ağ üzerindeki DLNA sunucusunda (bilgisayarınız) bulunan içeriğin oynatılabilmesini sağlar. İçeriği kullanma prosedürleri, WISELINK Pro için geçerli olan prosedürlerin aynısıdır. TV ile birlikte verilen PC Paylaş Manager programını bir bilgisayara kurduysanız, bilgisayarın ağ üzerinde DLNA sunucu rolünü üstlenmesini sağlayabilirsiniz.

DLNA menüsünü görüntülemek için uzaktan kumandadaki W.LINK düğmesine basın. ◄ ya da ►düğmesine basıp bir simge (Photo, Music, Movie, Setup) seçin ve ardından da ENTER E düğmesine basın. WISELINK Pro DLNA : Server PHOTO Photo Music SUM Movie Setup Aygıt e Çıkış N DLNA modundan çıkmak için, uzaktan kumandadaki W.LINK düğmesine basın. ❑ Photo Fotoğraf Listesi seçenek menüsü Fotoğraf Listesini Sıralama/Bilgileri Görüntüleme/Rotating the Fotoğraf file/Slayt Gösterisi İzleme Slayt Gösterisi sırasında seçenek menüsü Çal ve Duraklat/Slayt Gösterisi Hızı/Zoom/Döndür ❑ Music Müzik Listesi seçenek menüsü Müzik Listesini Sıralama/Bilgileri Görüntüleme/Müzik dosyası çalma Müzik Oynatma Seçenek Menüsü Çal ve Duraklat/Tekrar Modu ❑ Movie Film Listesi seçenek menüsü Film Listesini Sıralama/Bilgileri Görüntüleme/Film dosyası oynatma Film Oynatma Seçenek Menüsü Çal ve Duraklat/Tekrar Modu ❑ Setup Slayt Gösterisi Hızı/Müzik Tekrar Modu/Film Tekrar Modu/Ekr Kryc Çalışma Zmn/Bilgi N DLNA aşağıdaki işlevleri desteklemez. - Fon Müziği ve Fon Müziği Ayarları işlevleri. - Fotoğraf, Müzik ve Film klasörlerdeki dosyaları tercihe göre sıralama. - Grup Bilgilerini Değiştirme işlevi. - Silme işlevi. - Güvenle Ayır işlevi. - π (REW)/µ (FF) düğmesi, bir film oynatılırken çalışır. N İlgili içerik bilgilerine bağlı olarak, diğer üreticilere ait DLNA için bir film oynatılırken, Atlama (◄/► düğmesi) ya da Duraklatma işlevi çalışmayabilir. N Film oynatılırken, oynatma süresi görüntülenmeyebilir. Türkçe - 49 BN68-01757J-Tur.indb

2008-8-28 11:02:28 Content Library İçerik Kitaplığını Etkinleştirme

MENU düğmesine basın. Uygulama seçeneğinin üzerine gelmek için ▲ veya ▼ düğmesine, ardından da ENTERE düğmesine basın.

Content Library seçeneğinin üzerine gelmek için ▲ veya ▼ düğmesine, ardından da ENTERE düğmesine basın. Content Library ana menüsü görüntülenir. WISELINK Pro Anynet+ (HDMI-CEC) Uygulama Content Library TV’de ya da USB aygıtınızda bulunan içeriği görüntülemenizi ya da oynatmanızı sağlar. TV’de bulunan içerikle birlikte Silme, Taşıma ve Güncelleme işlevleri kullanılamaz. Content Library

Product Guide N Content Library ana menüsünü görüntülemek için uzaktan kumandadaki CONTENT düğmesine basın.

◄ ya da ► düğmesine basıp bir simge (Gallery, Cooking, Children, Fitness) seçin ve ardından da ENTERE düğmesine basın. Content Library N Seçilen öğe çalıştırılır. N İçerik oynatılırken kullanıcı düğmeye bastığında ekranda görüntülenen düğme açıklamasına bakın. Gallery Gallery Cooking Setup Content Library Menüsünde Uzaktan Kumanda Düğmesini kullanma Düğme İmleci hareket ettirir ve öğeyi seçer. ENTERE Seçili olan öğeyi seçer. EXIT , PRE-CH

（Renkli düğme） Fitness Return Exit İşlemler

(Tekerlek) RETURN Children USB Önceki menüye geri döner. Mevcut işlemi durdurur ve Content Library ana menüsüne geri döner. İçerik Kitaplığı modunu durdurur ve TV moduna geri döner. İşlevleri sağlayan düğme, ilgili sayfada tanımlanmaktadır. Oynatılan içeriğin ses düzeyini kontrol edebilirsiniz. CONTENT İçerik Kitaplığı modundan çıkar. N Volume ya da MUTE düğmesine bastığınızda, ekranda herhangi bir şey görüntülenmez ama işlev çalışır. İçerik Kitaplığı, yalnızca bilgilendirme ve reklam amaçlı olarak sağlanan metin, grafik, resim, çoklu ortam ve diğer materyalleri içerir. İçerik Kitaplığındaki materyaller değiştirilmiştir ve gözden geçirilip güncellenmektedir. İçerik Kitaplığındaki materyaller tüm izleyiciler için uygun olmayabilir. İçerik Kitaplığında sağlanan bilgiler “olduğu gibidir”. İçerik Kitaplığında size sunulan bilgiler güvenilir olduğuna inandığımız kaynaklardan elde edilip derlenmiş olmasına rağmen Samsung, herhangi bir özel amaç için kullanımınıza sunulmuş bilgi ve verilerin doğruluğunu, geçerliliğini, güncelliğini veya eksiksizliğini garanti edemez ve garanti etmez. Samsung, sözleşme veya haksızlık sebebiyle doğrudan, dolaylı, arızi, özel veya neden olunan zararlardan, avukatlık ücretleri, giderler veya diğer zararlardan kaynaklanan ya da yer alan bilgilerle ilgili veya İçerik Kitaplığının kullanımı nedeniyle oluşan ihmal dahil hiçbir durumda hatta oluşan zararın olasılığından önceden haberdar edilmiş olsa dahi sorumlu tutulamaz. Türkçe - 50 BN68-01757J-Tur.indb

2008-8-28 11:02:29 İçerik Kitaplığını Kullanma ❑ Gallery Art/Relaxation/Party: Bu işlev yüksek çözünürlüklü görüntüler ve fon müziğinden oluşan bir Slayt Gösterisi oynatır ve farklı atmosferler yaratır. TV’nin Galeri işlevini kullanarak, evinizin atmosferini değiştirebilirsiniz. N Tüm görüntüleri oynatmak için sarı düğmeye basın. N Art, Relaxation ve Party seçenekleri için varsayılan müzik seçenekleri vardır. N Görüntünün kaynak ve ayrıntılı bilgilerini görmek için INFO düğmesine basın. Kaynak bilgilerinin ekrandan silinmesi için tekrar INFO düğmesine ya da ► düğmesine basın. N Gallery içeriğinin ve bunların tüm kopyalarının telif hakları Gallery Player, Inc’ye aittir. N Ek Gallery içeriği için, www.samsung.com adresindeki bilgileri kontrol edin. Ek görüntülerin nasıl oynatıldığını görmek için, lütfen Harici USB Bellek Aygıtını Kullanarak Ek İçerik Kullanma başlıklı bölüme bakın. ❑ Cooking Starters/Main Courses/Desserts: Kolaylıkla adım adım izleyebileceğiniz çeşitli yemek tariflerini görüntüleyebilirsiniz. Size mükemmel yemek fikirleri veren bu içeriklerin keyfini çıkarın. N Samsung TV’deki Cooking içeriğinde bulunan yemek tarifleri, Anness Publishing tarafından yayınlanan yemek tariflerine dayalıdır. N Cooking içeriğinin ve bunların tüm kopyalarının telif hakları Practical Pictures’e aittir. ❑ Children Story/Song/Play: Bu çocukların tekrar tekrar izleyebilecekleri, eğitici ve etkileşimli bir içeriktir. Boowa ve Kwala karakterleri ile mevcut hikaye, şarkı ve oyunların keyfini çıkarın. N Children içeriğinin ve bunların tüm kopyalarının telif hakları UpToTen’e aittir. ❑ Fitness Basic Stretches/Massage: Bu, tüm ailenin keyfini çıkarabileceği esneme hareketleri ile masaj egzersizlerini sağlayan, sağlık yönetim içeriğidir. N Bu, tüm ailenin keyfini çıkarabileceği esneme hareketleri ile masaj egzersizlerini sağlayan, sağlık yönetim içeriğidir. Samsung TV’deki Basic Stretches içeriği DK tarafından yayınlanan ve Suzanne Martin tarafından yazılan Stretching adlı kitaba dayalıdır ve Massage içeriği de Anness Publishing tarafından yayınlanan kitaplara dayalıdır. N Basic Stretches içeriğinin telif hakları DK Publishing Company’e aittir. Massage içeriğinin telif hakları Practical Pictures’a aittir. Telif hakları ile ilgili tüm kopyaların telif hakları ilgili şirkete aittir. Fitness Menüsünde Uzaktan Kumanda Düğmelerini Kullanma Düğme İşlemler

(Tekerlek ) Önceki adımı görüntüler/Sonraki adımı görüntüler ENTERE Oynatır ya da duraklatır (Temel ve Gelişmiş Esneme Hareketlerinde) ❑ Screen Saver Run Time Ekran koruyucu çalışmaya başlamadan önceki bekleme süresini belirleyin. Content Library ana menüsünde Setup öğesini seçmek için sarı düğmeye basın. Türkçe - 51 BN68-01757J-Tur.indb

2008-8-28 11:02:29 Harici USB Bellek Aygıtını Kullanarak Ek İçerik Kullanma Bir USB bellek aygıtına içerik yükleyebilir ve TV’nizde oynatabilirsiniz. (Harici USB aygıtındaki içerikler, TV’nin tümleşik Flash belleğine kopyalanmadan, doğrudan oynatılır.) Yeni İçeriği Oynatma ve Yeni İçerikten Çıkma

Content Library ana menüsünde Kırmızı düğmeye basın. Content Library N USB Tarayıcı ana ekranı görüntülenir. N USB aygıtında kayıtlı olan dosyaların listesi görüntülenir.

Gallery Oynatmak istediğiniz dosyaya (ya da klasöre) gitmek için ▲ ya da ▼ düğmesine basın. ENTERE düğmesine basın. Seçilen içerik oynatılır. İçeriğin kullanılması, TV belleğindeki içeriğin kullanılması ile aynıdır USB tarayıcı ana ekranına geri dönmek için EXIT düğmesine basın. Content Library modundan çıkmak için, uzaktan kumandadaki P>/< düğmesine basın. N Content Library yalnızca USB Yığın Depolama Sınıfı aygıtları (MSC) destekler. MSC bir Yığın Depolama Sınıfı Salt Yığın Aktarma aygıtıdır. MSC’ye örnek olarak, Thumb sürücüler ve Flash Kart Okuyucular verilebilir (Hem USB HDD hem de HUB desteklenmemektedir).

Yeni İçerik Yükleme TV Memory Show UDN

Return Dahili içerik dışında yeni içerikler, Samsung.com web sitesi aracılığıyla, ücretli ya da ücretsiz olarak sunulacaktır. İçerik Yükleme

www.samsung.com web sitesini ziyaret edin ve İçerik Kitaplığı sayfasını açın. Ürün numarasını girin (UDN, Benzersiz Cihaz Numarası). İçerik Yükleme sayfasındaki içerik öğelerinden birini seçin. İçeriği USB bellek cihazına yükleyin. N Content Library yalnızca USB Yığın Depolama Sınıfı aygıtları (MSC) destekler. MSC bir Yığın Depolama Sınıfı Salt Yığın Aktarma aygıtıdır. MSC’ye örnek olarak, Thumb sürücüler ve Flash Kart Okuyucular verilebilir (Hem USB HDD hem de HUB desteklenmemektedir).

5. CONTENT düğmesine basarak ya da Content Library (Menu → Uygulama → Content Library) öğesini seçerek, Content

Library ana menüsüne gidin.

6. USB bellek aygıtını TV’nin USB bağlantı noktasına takın.

Ürün numarasını bulma (Benzersiz Aygıt Numarası, UDN)

1. USB bellek aygıtını TV’nin USB bağlantı noktasına takın.

2. USB Tarayıcı ana ekranında, Yeşil düğmeye basın (USDN Göster).

3. Ekrandaki 18 basamaklı numara ekran kodudur.

Sağlanan İçerik - Ücretsiz İçerik: Çeşitli kategorilerde ek içerikler sunulacaktır (www.samsung.com). Türkçe - 52 BN68-01757J-Tur.indb

2008-8-28 11:02:30 Anynet+ Hakkında Anynet+ Cihazlarını Bağlama Anynet+, Anynet+ özelliğini destekleyen tüm bağlı Samsung cihazlarını Samsung TV’nizin uzaktan kumandası ile kontrol etmenizi sağlar. Anynet+ sistemi yalnızca Anynet+ özelliği olan Samsung cihazları ile kullanılabilir. Samsung cihazınızda bu özelliğin olup olmadığından emin olmak için üstünde bir Anynet+ logosu olup olmadığını kontrol edin. Bir TV’ye bağlamak için Anynet+ Cihaz 2 Anynet+ Cihaz 1 HDMI 1.3 Kablosu

Anynet+ Cihaz 3 HDMI 1.3 Kablosu HDMI 1.3 Kablosu Anynet+ Cihaz 4 HDMI 1.3 Kablosu Bir HDMI kablosu kullanarak TV’nin [HDMI 1], [HDMI 2], [HDMI 3] ya da [HDMI 4] jakı ile karşılık gelen Anynet+ cihazının HDMI OUT jakını bağlayın. Ev Sinemasına bağlamak için Ev Sineması optik kabloyu HDMI 1.3 Kablosu HDMI 1.3 Kablosu Anynet+ Cihaz 2 HDMI 1.3 Kablosu

Anynet+ Cihaz 3 HDMI 1.3 Kablosu Anynet+ Cihaz 1 Anynet+ Cihaz 4 HDMI 1.3 Kablosu Bir HDMI kablosu kullanarak TV’nin [HDMI 1], [HDMI 2], [HDMI 3] ya da [HDMI 4] jakını karşılık gelen Anynet+ cihazının HDMI OUT jakına bağlayın. Bir HDMI kablosu kullanarak ev sinemasının HDMI IN jakını karşılık gelen Anynet+ cihazının HDMI OUT jakına bağlayın. N TV’nizin Dijital Ses Çıkışı (Optik) jakı ile Ev Sinemasının Dijital Ses Girişi arasına Optik kabloyu bağlayın. N Yukarıdaki bağlantıyı izlerken Optik jak yalnızca 2 kanal ses çıkışı verir. Yalnızca Ev Sineması’nın Ön Sol ve Sağ hoparlörleri ile subwoofer’dan ses duyacaksınız. 5.1 kanal ses dinlemek istiyorsanız, DVD oynatıcının ya da Kablo/Uydu Cihazının (örn. Anynet Cihazı 1 ya da 2) Dijital Ses Çıkışı (Optik) jakını TV’ye değil doğrudan Amplifikatör ya da Ev Sinemasına bağlayın. N Yalnızca bir Ev Sineması bağlayın. N Bir Anynet+ cihazını HDMI 1.3 kablosu kullanarak bağlayabilirsiniz. Bazı HDMI kabloları Anynet+ işlevlerini desteklemeyebilir. N Anynet+ sistemini destekleyen AV cihazı, Beklm. ya da Açık durumdayken Anynet+ çalışır. N Anynet+ toplamda en fazla 12 AV cihazını destekler. Aynı türden en fazla 3 cihazı bağlayabileceğinizi unutmayın. Türkçe - 53 BN68-01757J-Tur.indb

• Anynet+(HDMI-CEC) → Kapalı / Açık: Anynet+ İşlevini kullanmak için, Anynet+ (HDMI-CEC) Açık ayarında olmalıdır. N Anynet+ (HDMI-CEC) işlevi devre dışı bırakıldığında, tüm Anynet+ ile ilgili işlemler devre dışı kalır.
• Otomatik Kapatma → Hayır/ Evet: TV Kapanınca Bir Anynet+ Cihazını Otomatik Olarak Kapatma N Anynet+ işlevinin kullanılması için etkin kaynağın TV uzaktan kumandasında TV olarak ayarlanması gerekir. N Otomatik Kapatma ayarını Evet olarak ayarlarsanız, TV kapatıldığında harici cihazlarda kapatılacaktır. Bir harici cihaz hala kayıt yapmaya devam ediyorsa, kapanabilir de kapanmayabilir de. Application Araçlar → Anynet+(HDMI-CEC) aynı işlevi gerçekleştirir. WISELINK Pro Anynet+ (HDMI-CEC)

Content Library Product Guide Cihaz Listesi Kurulum U Taşı E Giriş R Geri E Giriş R Geri Kurulum Anynet+ (HDMI-CEC) Otomatik Kapatma : ON Kapalı : Yes Açık U Taşı Anynet+ Cihazları arasında Tarama ve Geçiş

TOOLS düğmesine basın. Anynet+ (HDMI-CEC) seçeneğini seçmek için ENTERE düğmesine basın.

Cihaz Listesi seçeneğini seçmek için ▲ ya da ▼ düğmesine ve ardından ENTERE düğmesine basın TV’yi görüntüle Cihaz Listesi Kaydediliyor

N TV’ye bağlı Anynet+ cihazları listelenir. İstediğiniz bir cihazı bulamıyorsanız Açık Alıcı cihazları taramak için kırmızı düğmeye basın. Kurulum N Cihaz Listesi menüsü yalnızca Anynet+ (HDMI-CEC) ayarını Kurulum menüsünde Açık olarak ayarladığınızda görünür. U Taşı E Giriş R Geri ▲ veya ▼ düğmesine basarak belirli bir cihazı seçin ve ardından ENTERE düğmesine basın. Seçilen cihaza geçiş yapılır. Seçilen cihazlara geçiş yapılması 2 dakika kadar sürebilir. Geçiş işlemi sırasında işlemi iptal edemezsiniz. Cihazların taranması için gereken zaman, bağlı cihazların sayısına göre belirlenir. Cihaz taraması tamamlanınca, bulunan cihazların sayısı görüntülenmez. TV, güç düğmesiyle açıldığında otomatik olarak cihazları arasa da, TV açıkken veya belirli bir durumdayken TV’ye bağlanan cihazlar cihaz listesinde görüntülenmez. Bağlanan cihazları aramak için kırmızı düğmeye basın. SOURCE düğmesine basarak harici giriş modu seçtiyseniz, Anynet+ işlevini kullanamazsınız. Cihaz Listesi seçeneğini kullanarak bir Anynet+ cihazına geçiş yaptığınızdan emin olun. Türkçe - 54 BN68-01757J-Tur.indb

2008-8-28 11:02:32 Anynet+ Menüsü Anynet+ menüsü, TV’ye bağlı Anynet+ cihazlarının türüne ve durumuna bağlı olarak değişiklik gösterir. Anynet+ Menüsü TV’yi görüntüle Cihaz Listesi (Cihaz Listesi) Menu (Cihaz Listesi) İşlem Gravar: (*kaydedici) (*kaydedici) Reserve Recording Kaydı Durdur: (*kaydedici) Alıcı Açıklama Anynet+ modu TV yayın modu olarak değişir. Anynet+ cihaz listesini görüntüler. Bağlı cihaz menülerini gösterir. Örn, bir DVD kaydedici bağlanmışsa DVD kaydedicinin disk menüsü görünecektir. Bağlı cihazın oynatma menüsünü gösterir. Örn, bir DVD kaydedici bağlanmışsa DVD kaydedicinin oynatma menüsü görünecektir. Hemen kaydediciyi kullanarak kaydı başlatır. (Bu yalnızca kayıt işlevini destekleyen cihazlar için geçerlidir.) Kaydedicinin bir kaydı geri almasını sağlar. (Bu yalnızca kayıt geri alma işlevini destekleyen cihazlar için geçerlidir.) Kaydı durdurur. Ses alıcıdan oynatılır. N birden fazla kayıt cihazı bağlı ise, bunlar (*recorder) olarak gösterilir ve yalnızca bir kayıt cihazı bağlıysa (*device_name) şeklinde temsil edilir. Anynet+ Modunda Kullanılabilir TV Uzaktan Kumanda Düğmeleri Cihaz Türü Çalışma Durumu Anynet+ Cihazı Cihaza geçiş yaptıktan sonra, karşılık gelen cihazın menüsü ekranda görüntülendiğinde. Kullanılabilir Düğmeler Numara düğmeleri ▲/▼/◄/►/ENTERE düğmeleri Renkli düğmeler / EXIT düğmesi π(Geriye doğru arama) / µ(İleriye doğru arama) ∫(Durdurma) / ∂(Oynatma) / ∑(Duraklatma) Dahili Kanal Arayıcılı cihaz Cihaza geçiş yaptıktan sonra, dosya oynatırken Cihaza geçiş yaptıktan sonra, TV programı izlerken Ses Cihazı Alıcı etkinleştirildiğinde VOL

MUTE düğmesi N Anynet+ işlevi yalnızca TV uzaktan kumandasında etkin kaynak TV olarak ayarlandığında çalışır. N ∏ düğmesi yalnızca kaydedilebilir durumdayken çalışır. N Anynet+ cihazlarını, televizyonun düğmelerini kullanarak kontrol edemezsiniz. Anynet+ cihazlarını yalnızca TV uzaktan kumandasını kullanarak kontrol edebilirsiniz. N TV uzaktan kumandası belli koşullar altında çalışmayabilir. Bu durumda, Anynet+ cihazını yeniden seçin. N Anynet+ işlevleri, diğer üreticilerin ürünleri için çalışmaz. N π, µ işlemleri cihaza bağlı olarak değişiklik gösterebilir. Kayıt Bir Samsung kaydedici kullanarak bir TV programının kaydını yapabilirsiniz.

TOOLS düğmesine basın. Anynet+ (HDMI-CEC) seçeneğini seçmek için ENTERE düğmesine basın. TV’yi görüntüle

Kaydediliyor: (Aygıt_Ad) seçeneğini seçmek için ▲ ya da ▼ düğmesine ve ardından ENTERE düğmesine basın. Kayıt başlar. Kaydediliyor Cihaz Listesi Alıcı N Birden fazla kayıt cihazı olduğunda Kurulum Birden çok kayıt cihazı bağlandığında, kayıt cihazları listelenir. ▲ veya ▼ düğmesine basarak bir kayıt cihazı seçin ve ardından ENTERE düğmesine basın. Kayıt başlar. N Kayıt cihazı görüntülenmediğinde Cihaz Listesi seçeneğini seçin ve ardından cihazları aramak için kırmızı düğmeye basın.

Açık DVDR İşlem U Taşı E Giriş R Geri Çıkmak için EXIT düğmesine basın. N Kaydediliyor: (Cihaz Listesi) seçeneğini seçerek kaynak akışlarını kaydedebilirsiniz. N ∏ düğmesine bastığınızda o anda izlediğiniz program kaydedilecektir. Başka bir cihazdan video izliyorsanız cihazdaki video kaydedilir. N Kaydetmeden önce anten jakının kayıt cihazına düzgün bağlanıp bağlanmadığını kontrol edin. Bir anteni bir kayıt cihazına doğru şekilde bağlamak için kayıt cihazının kullanıcı kılavuzuna başvurun. Türkçe - 55 BN68-01757J-Tur.indb

2008-8-28 11:02:33 Bir Alıcı (Ev sineması) üzerinden dinleme TV hoparlörü yerine bir alıcı yoluyla ses dinleyebilirsiniz.

TOOLS düğmesine basın. Anynet+ (HDMI-CEC) seçeneğini seçmek için ENTERE düğmesine basın.

Alıcı seçeneğini seçmek için ▲ ya da ▼ düğmesine basın. Açık ya da Kapalı seçeneğini seçmek için ◄ ya da ► düğmesine basın. Çıkmak için EXIT düğmesine basın.

TV’yi görüntüle Cihaz Listesi Kaydediliyor

DVDR DVDR İşlem Alıcı

Kurulum N Alıcınız yalnızca sesi destekliyorsa cihaz listesinde görünmeyebilir. U Taşı L Ayarla R Geri N Alıcı, alıcının Optik Giriş jakını TV’nin Optik Çıkış jakına doğru şekilde bağladığınızda çalışacaktır. N Alıcı (ev sineması) Açık olarak ayarlandığında, TV’nin Optik jakından çıkılan sesi duyabilirsiniz. TV bir DTV (karasal yayın) sinyali görüntülediğinde, TV, 5.1 kanal sesi Ev sineması alıcısına gönderecektir. Kaynak, DVD gibi bir dijital bileşen olduğunda TV’ye HDMI aracılığıyla bağlandığında, Ev Sineması alıcısından yalnızca 2 kanal ses duyulacaktır. N WISELINK Pro özelliği kullanıldığında, ses, alıcı üzerinden doğru şekilde çıkılamayabilir. N Alıcı üzerinden dinlerken, PIP ve sesle ilgili (MTS, tercih edilen dil) menülerin kullanımıyla ilgili sınırlamalar vardır. N Alıcı Açık konumundayken televizyon elektriği kesildiğinde (güç kablosunu prizden çıkarmak suretiyle veya bir elektrik kesintisi nedeniyle), TV’yi tekrar açtığınız zaman Hoparlörü Seçin öğesi Harici Hoparlör olarak ayarlanmış olabilir. (bkz. sayfa 22) Anynet+ için Sorun Giderme Belirti Anynet+ çalışmıyor. Anynet+ sistemini başlatmak istiyorum. Anynet+ sisteminden çıkmak istiyorum. Ekranda Anynet+ cihazına bağlanıyor... mesajı görünür. Anynet+ cihazı oynatılmıyor. Bağlanmış cihaz görüntülenmiyor. TV programı kaydedilemiyor. TV sesi alıcıdan çıkmıyor. Çözüm

• Cihazın bir Anynet+ cihazı olup olmadığını kontrol edin. Anynet+ sistemi, yalnızca Anynet+ cihazlarını destekler.
• Yalnızca bir alıcı (ev sineması) bağlayın.
• Anynet+ cihazının güç kablosunun düzgün takılıp takılmadığını kontrol edin.
• Anynet+ cihazının Video/Ses/HDMI 1.3 kablo bağlantılarını kontrol edin.
• Anynet+ (HDMI-CEC) seçeneğinin Anynet+ kurulum menüsünde Açık ayarında olup olmadığını kontrol edin.
• TV uzaktan kumandasının TV modunda olup olmadığını kontrol edin.
• Cihazın Anynet+ özel uzaktan kumandası olup olmadığını kontrol edin.
• Anynet+ belirli koşullarda çalışmaz. (Kanallar aranırken, WISELINK Pro ve Tak ve Kullan çalışırken vb.)
• HDMI 1.3 kablosunu takarken veya çıkarırken, cihazları tekrar arattığınızdan emin olun veya TV’nizi yeniden başlatın.
• Anynet+ cihazının Anynet+ İşlevinin açık olduğunu kontrol edin.
• Anynet+ cihazının TV’ye düzgün bağlanıp bağlanmadığını ve Anynet+ (HDMI-CEC)’nin Anynet+ Kurulum menüsünde Açık ayarında olup olmadığını kontrol edin.
• TV’ye geçiş yapmak için TV uzaktan kumandasında TV düğmesine basın. Ardından Anynet+ menüsünü görüntülemek ve dilediğiniz menüyü seçmek için TOOLS düğmesine basın.
• Anynet+ menüsünde TV’yi görüntüle seçeneğini seçin.
• TV uzaktan kumandasındaki SOURCE düğmesine basın ve Anynet+ cihazlarından başka bir cihaz seçin.
• TV modunu değiştirmek için P >/< ve PRE-CH düğmesine basın.
• (Kanal düğmesinin yalnızca kanal ayarcısı gömülü Anynet+ cihazı bağlı olmadığında çalıştığını unutmayın.)
• Anynet+ yapılandırırken ya da izleme moduna geçiş yaparken uzaktan kumandayı kullanamazsınız.
• Anynet+ ayarı ya da izleme moduna geçiş tamamlandığında uzaktan kumandayı kullanın. Tak ve Çalıştır yürütülüyorken oynatma işlevini kullanamazsınız.
• Cihazın Anynet+ işlevlerini destekleyip desteklemediğini kontrol edin.
• HDMI 1.3 kablosunun düzgün bağlanıp bağlanmadığını kontrol edin.
• Anynet+ (HDMI-CEC) seçeneğinin Anynet+ kurulum menüsünde Açık ayarında olup olmadığını kontrol edin.
• Anynet+ cihazlarını yeniden arayın.
• Yalnızca HDMI 1.3 kablosunu kullanarak bir Anynet+ cihazını bağlayabilirsiniz. Bazı HDMI kabloları Anynet+ işlevlerini desteklemeyebilir.
• HDMI kablosu veya güç kablosu bağlantısının kesilmesi veya elektrik kesintisi gibi normal olmayan bir durumla sonlanmışsa, lütfen cihaz taramasını tekrarlayın. Kayıt cihazındaki anten jakının düzgün bağlanıp bağlanmadığını kontrol edin. TV ve alıcı arasına optik kabloyu bağlayın. Türkçe - 56 BN68-01757J-Tur.indb

2008-8-28 11:02:33 Kullanımla İlgili Öneriler Teleteks Özelliği Televizyon istasyonlarının çoğu, Teletekst aracılığı ile yazılı bilgi hizmeti sunar. Teletekst hizmetinin dizin sayfasında nasıl kullanılacağıyla ilgili bilgiler bulunur. Ayrıca uzaktan kumanda düğmelerini kullanarak gereksinimlerine uygun seçenekleri belirleyebilirsiniz. N Teleteks bilgilerinin doğru görünmesi için kanal alışının düzenli olması zorunludur. Aksi takdirde bilgiler eksik olabilir ya da bazı sayfalar görüntülenmeyebilir. 1 : (çıkış) Teletekst gösteriminden çıkış. 2 6 (dizin) Teletekstte gezerken istediğiniz zaman dizin (içindekiler) sayfasına geçmek için kullanılır. 3 8 (kaydet) Teletekst sayfalarını kaydetmek için kullanılır.

4 4 (boyut) Ekranın üst yarısında çift boyutlu harfleri görüntülemek için basın. Ekranın alt yarısı için yeniden basın. Normal ekranı görüntülemek için yeniden basın. 5 5 (göster) Gizli metinleri (örneğin yarışma oyunları yanıtlarını) göstermek için kullanılır. Normal ekranı görüntülemek için yeniden basın. 6 / (teletekst açık/karışık) Teletekst hizmeti sağlayan kanalı seçtikten sonra teletekst modunu etkinleştirmek için bu düğmeye basın. Teleteksti, normal yayın ekranının üzerine bindirmek için iki kez basın. 7 1 (alt sayfa) Varsa alt sayfayı görüntülemek için kullanılır.

8 2 (sayfa yukarı) Bir sonraki teletekst sayfasını görüntülemek için kullanılır. 9 3 (sayfa aşağı) Bir önceki teletekst sayfasını görüntülemek için kullanılır. 0 0 (mod) Teletekst modunu seçmek için basın (LIST/FLOF). LIST modundayken basarsanız, Liste kaydetme moduna geçer. Liste kaydetme modunda, 8 (kaydet) düğmesine basarak teletekst sayfasını listeye kaydedebilirsiniz.

! 9 (tut) Seçilen sayfada, otomatik olarak takip eden başka sayfalar bağlıysa, bulunduğunuz sayfayı tutmak için kullanılır. Devam ettirmek için yeniden basın. @ 7 (iptal) Sayfa aranırken yayını göstermek için kullanılır. # Renkli düğmeler (kırmızı/yeşil/sarı/mavi) Yayın şirketi FASTEXT sistemini kullanıyorsa, teletekst sayfasında yer alan çeşitli konuların renkleri farklıdır ve bu konular renkli düğmelere basılarak seçilebilir. İstediğiniz sayfaya karşılık gelen renkli düğmeye basın. Görünen sayfa, aynı biçimde seçilebilecek diğer renklere ayrılmış bilgiler içerir. Önceki ya da sonraki sayfayı görüntülemek için, ilgili renkli düğmeye basın. N Uzaktan kumandanın sayısal tuşlarına basarak teletekst sayfalarını doğrudan seçebilirsiniz. Türkçe - 57 BN68-01757J-Tur.indb

2008-8-28 11:02:34 Teletekst sayfaları altı kategoriye göre düzenlenmiştir: Bölüm İçindekiler

Seçilen sayfa numarası. Yayın yapan kanalın adı. Geçerli sayfa numarası ya da arama göstergeleri. Tarih ve saat. Metin. Durum bilgileri. HIZLI METİN (FASTEXT) bilgileri. N Teleteks bilgileri çoğunlukla artarda sıralanmış birden çok sayfaya bölünmüştür ve bunlara: - Sayfa numarasını girerek - Listeden bir konu seçerek - Renklere göre ayrılmış başlık seçerek (FASTEXT sistemi) erişilebilir. O Teletekst ekranından çıkmak için TV düğmesine basın. WDuvara Montaj Kitinin Özellikleri (VESA) Duvar montajınızı düz bir duvara zemine dik olarak takın. Diğer bina malzemelerine takarken lütfen en yakınızdaki bayi ile görüşün. Tavana veya eğik duvara takılırsa düşebilir ve ciddi yaralanmalara neden olabilir. Ürün Ailesi inç VESA Özellk. (A * B) Standart Vida 23 ~ 26 200 * 100

Duvara montaj kitleri için yukarıdaki tabloda gösterildiği gibi standart boyutlar sağlarız. Duvara montaj kitimizi satın alırken ayrıntılı bir montaj kılavuzu ve montaj için gerekli tüm parçalar ürünle verilir. Standart boyuttan daha uzun vidalar kullanmayın, aksi takdirde TV setinin iç kısmına zarar verebilirsiniz. VESA standardı vida özelliklerine uymayan duvar montajı için, vidaların uzunluğu özelliklere bağlı olarak değişebilir. VESA standardı vida özelliklerine uymayan vidalar kullanmayın. Ürüne zarar verebileceğinden veya ürünün düşmesine, böylece yaralanmalara neden olabileceğinden vidaları çok fazla sıkıştırmayın. Samsung bu tür kazalardan sorumlu değildir. N VESA olmayan veya belirtilmemiş duvar montajı kullanıldığında veya müşteri yükleme yönergelerine uymadığında, Samsung, ürünün zarar görmesinden veya yaralanmalardan sorumlu değildir. N 57” ve 63” modellerimiz VESA Özellikleri ile uyumlu değildir. Dolayısıyla bu model için verilmiş duvara montaj kitini kullanmalısınız. N Bu TV’yi takarken 15 derecelik eğimi aşmayın.

Duvara Montaj Kitinizi TV’niz açıkken kurmayın. Elektrik çarpması sonucunda kişisel yaralanmaya neden olabilir. Türkçe - 58 BN68-01757J-Tur.indb

2008-8-28 11:02:34 Auto Wall-Mount (Otomatik Duvara Montaj) Ayarı (Ayrı satılır) Otomatik duvar montajı bir kez kurulduğunda, TV’nizin konumu kolayca ayarlanabilir. Otomatik Duvar Montajı TV Arka Paneli Seri Kablosu (1P - 1P) (Ürünle verilmez) Menüye giriş Uzaktan kumandanızdaki ▲, ▼, ◄ veya ► düğmesine basın. N Duvara Montaj Ayarı ekranı görüntülenecektir. N Televizyonunuzu izlerken bir yönlendirme düğmesini tıkladığınızda Otomatik Duvara Montaj ekranı görüntülenmiyorsa, bu ekranı görüntülemek için menüyü kullanın. - Menüyü görüntülemek için MENU düğmesine basın. Kurulum seçeneğini seçmek için ▲ ya da ▼ düğmesine ve ardından ENTERE düğmesine basın. - Duvara Montaj Ayarı seçeneğini seçmek için ▲ ya da ▼ düğmesine ve ardından ENTERE düğmesine basın. Kurulum

Dijital Metin : Etkinleştir Işık Etkisi : Syrtm. Modu Açık

Duvara Montaj Ayarı Melodi : Kapalı Eğlence : Kapalı Enrj. Tasarrufu : Kapalı PIP Yazılım Yükseltme Genel Arayüz Duvara Montaj Ayarı Konumu Hatırlama

▲,▼,◄,► düğmelerini kullanarak dilediğiniz konuma ayarlayın. N Televizyon ekranında OSD görüntülenmediğinde bir ok düğmesine basarsanız Ayarlama (Adjustment) ekranı görüntülenir. N Sıfırlamak için INFO düğmesine basın. Evet seçeneğini seçmek için ◄ ya da ► düğmesine ve ardından ENTERE düğmesine basın. Konum, başlangıçta varsayılan ayarlara döner. Konum

Mavi düğmeye basın. Geçerli konumu kaydetmek amacıyla Konum 1, Konum 2 veya Konum 3 kayıt modlarından herhangi birini seçmek için ▲ veya ▼ düğmesine basın. N Geçerli konumu kaydetmemek için, RETURN düğmesine basın. O Bir kayıt modu seçtiğinizde, Renk (Colour) düğmelerini kullanamazsınız.

Kaydetmek için ENTERE düğmesine basın. N Konum1 seçildiğinde, ekranda Geçerli konum Konum1 olarak kaydedildi. mesajı görünür. ENTERE düğmesine basın.

N Kaydedilen Konum, OSD’nin sol tarafında görüntülenir. Hatırlanan konuma hareket etme

Kaydet Entering the menu işleminin Tam Adımı 1. Kaydetme modunu seçin. Bir Renk (Kırmızı, Yeşil, Sarı) düğmesine basmak, otomatik duvar montajını Konum1 kaydedilen konuma getirecektir. Konum2 N Duvar montajını Kırmızı - Konum 1, Yeşil - Konum 2 veya Sarı - Konum Konum3 3 düğmelerine basarak önceden ayarlanmış 3 konumdan birine taşıyabilirsiniz. Taşı Giriş Geri N Konumu bir ön ayarlı konuma gittikten sonra ayarlarsanız, konum görünmeyecektir. Montaj için, duvar montajıyla birlikte verilen Montaj Kılavuzu’na başvurun. Ürün montajı ve duvar montajının kurulumu ve hareket ettirilmesi için uzman bir montaj firmasına danışın. Bu montaj kılavuzu, duvar montajı duvara takılırken kullanılacaktır. Diğer bina malzemelerine takarken lütfen size en yakın bayi ile görüşün. Anynet+ ya da WISELINK Pro çalışırken otomatik duvar montajı çalışmaz. Türkçe - 59 3_BN68-01757J-Tur.indd

2008-8-28 16:54:24 Duvar Askısını duvara takmadan önce hazırlık yapma Durum A. SAMSUNG Duvar Askısının takılması Durum B. Diğer şirketlerin Duvar Askısının takılması

1. Duvar Askısını 15kgf•cm veya daha az tork aralığında takın. Tork belirtilen aralığın dışında olursa parçalar hasar görebilir.

2. Aksesuar Kitinde Samsung TV'ye diğer şirketlerin Duvar Askısını takmak için Tutucu – Halka [①] bulunur. (Durum B)

TV’yi Duvara Sabitleme TV’yi çeker, iter veya TV’nin üzerine çıkarsanız, TV düşebilir. Özellikle çocuklarınızın TV’ye asılmasına veya TV’nin dengesini bozmamasına özen gösterin; böyle bir durumda, TV devrilebilir ve ciddi yaralanmalara veya ölüme neden olabilir. Güvenlik Notu’ndaki tüm güvenlik önlemlerine uyun. Birimin daha dengeli durması için, güvenlik amacıyla

aşağıdaki talimatları uygulayarak düşmeyi önleyici aygıtı takın. Duvar Duvar TV’nin düşmesini önlemek için:

Vidaları sıkıştırıcı parçalara yerleştirin ve duvara sıkı bir şekilde sabitleyin. Vidaların, duvara sağlam bir şekilde takıldıklarını onaylayın. N Duvar tipine bağlı olarak dübel gibi ek malzemelere ihtiyacınız olabilir. N Gerekli sıkıştırıcı parçalar, vidalar ve bağ ürünle birlikte sağlanmadığı için, lütfen bunları ayrı olarak satın alın.

TV’nin arkasında ortadaki vidaları çıkarın, sıkıştırıcı parçaların içinden geçirin ve daha sonra, yeniden TV’ye takıp sıkın. N Vidalar, ürünle birlikte verilmemiş olabilir. Bu durumda, lütfen aşağıdaki özelliklere uygun vidaları alın.

TV’ye ve duvara sabitlenmiş sıkıştırıcı parçaları sağlam bir bağ ile birleştirin ve daha sonra, bağı sıkı bir şekilde bağlayın. N TV’yi arkaya doğru düşmemesi için duvara yakın bir yere yerleştirin. N Bağı, duvardaki sıkıştırıcı parçalar, TV’ye sabitlenen sıkıştırıcı parçalarla aynı hizada veya daha aşağıda olacak şekilde bağlayabilirsiniz. N TV’yi taşımadan önce bağı çözün.

Tüm bağlantıların uygun şekilde sabitlendiğini doğrulayın. Belirli aralıklarla bağlantılarda yorgunluk belirtisi olup olmadığını kontrol edin. Bağlantılarınızın güvenliğiyle ilgili herhangi bir şüpheniz varsa, bir kurulum uzmanıyla görüşün. Türkçe - 60 BN68-01757J-Tur.indb

2008-8-28 11:02:37 Sorun Giderme Samsung satış sonrası servisi ile görüşmeden önce aşağıdaki basit kontrolleri yapın. Sorunu aşağıdaki talimatlarla çözemezseniz, televizyonunuzun modelini ve seri numarasını kaydedin ve yerel bayiinizle irtibata geçin. Ses ya da görüntü yok

Güç kablosunun prize takılı olup olmadığını kontrol edin. Cihazınızdaki düğmeye basıp basmadığınızı kontrol edin. Resmin kontrast ve parlaklık ayarlarını kontrol edin. Ses seviyesini kontrol edin. Hoparlörü Seçin ayarının Harici Hoparlör olup olmadığını kontrol edin. Resim normal ama ses yok

• Ses seviyesini kontrol edin.
• Uzaktan kumandadaki MUTEM düğmesine basılıp basılmadığını kontrol edin. Görüntü yok veya görüntü siyah beyaz

• Renk ayarlarını değiştirin.
• Seçilmiş yayın sisteminin doğru olup olmadığını kontrol edin. Ses ve resimde parazit

• Cihazı etkileyen elektrikle cihazı belirleyin ve uzaklaştırın.
• Cihazınızı bir başka prize takın. Net olmayan ya da karlı resim, bozuk ses

• Anteninizin yönünü, konumunu ve bağlantılarını kontrol edin.
• Bu parazit çoğunlukla dahili anten kullanımıyla ilgilidir. Uzaktan kumanda doğru çalışmıyor

Uzaktan kumandanın pillerini değiştirin. Uzaktan kumandanın üst kenarını (iletim penceresini) temizleyin. Pillerin + ve – kutuplarının doğru yerleştirildiğini kontrol edin. Pillerin bitmemiş olduğunu kontrol edin. Ekran siyah ve güç göstergesi ışığı düzenli olarak yanıp sönüyor

Bilgisayarınızda Güç, Sinyal Kablosunu kontrol edin. TV, güç yönetim sistemini kullanıyor. Bilgisayarın faresini hareket ettirin ya da klavye üzerinde bir düğmeye basın. Cihazınızda (STB, DVD, vs.) şuraları kontrol edin; Güç, Sinyal Kablosu. TV, güç yönetim sistemini kullanıyor. Uzaktan kumandada ya da panelde Source düğmesine basın. TV'yi kapatın ve açın. Zarar gören resim ekranın köşesinde görünür.

• Bazı harici aygıtlarda Sadece Tara seçildiyse, zarar gören resim ekranın köşesinde görünebilir. Belirtinin nedeni TV değil, harici aygıtlardır. ‘Resets all settings to the default values.’ (Tüm ayarları varsayılan ilk değerlerine döndürür) iletisi görünür.

• Bu ileti, EXIT düğmesini bir süre basılı tuttuğunuzda görüntülenir. Ürün ayarları, fabrika varsayılanlarına sıfırlanır. Türkçe - 61 BN68-01757J-Tur.indb

2008-8-28 11:02:37 Teknik Özellikler Bu kitapçıkta verilen tanımlar ve özellikler, yalnızca bilgilendirme amaçlı sağlanmıştır ve önceden haber verilmeden değiştirilebilir. Model Adı Ekran boyutu (Çapraz) PC Çözünürlüğü (En iyi) Ses (Çıkış) Boyutlar (GxDxY) Gövde Standla Ağırlık¡ Gövde Standla Çevre Koşulları Çalışma Sıcaklığı Çalışma Nem Oranı Saklama Sıcaklığı Saklama Nem Oranı PS50A756 PS63A756 50 cm 63 cm 1920 x 1080 @ 60 Hz 1920 x 1080 @ 60 Hz 10 W x 2 15 W x 2 1240 x 766 x 96 mm 1240 x 830 x 315 mm 1531 x 932 x 99 mm 1531 x 1005 x 418 mm 39 kg 44 kg 67 kg 84 kg 50°C ile 104°C arası (10°F ile 40°F arası) %10 ile %80 arası, yoğunlaşmayan -4°C ile 113°C arası (-20°F ile 45°F arası) %5 ile %95 arası, yoğunlaşmayan N Tasarım ve özellikler önceden haber verilmeden değiştirilebilir. N Bu cihaz, bir Sınıf B dijital cihaz aparatıdır. N Güç kaynağı ve Güç Tüketimi için ürün üzerindeki etikete bakın.
