MODE D'EMPLOI PS63A756 SAMSUNG

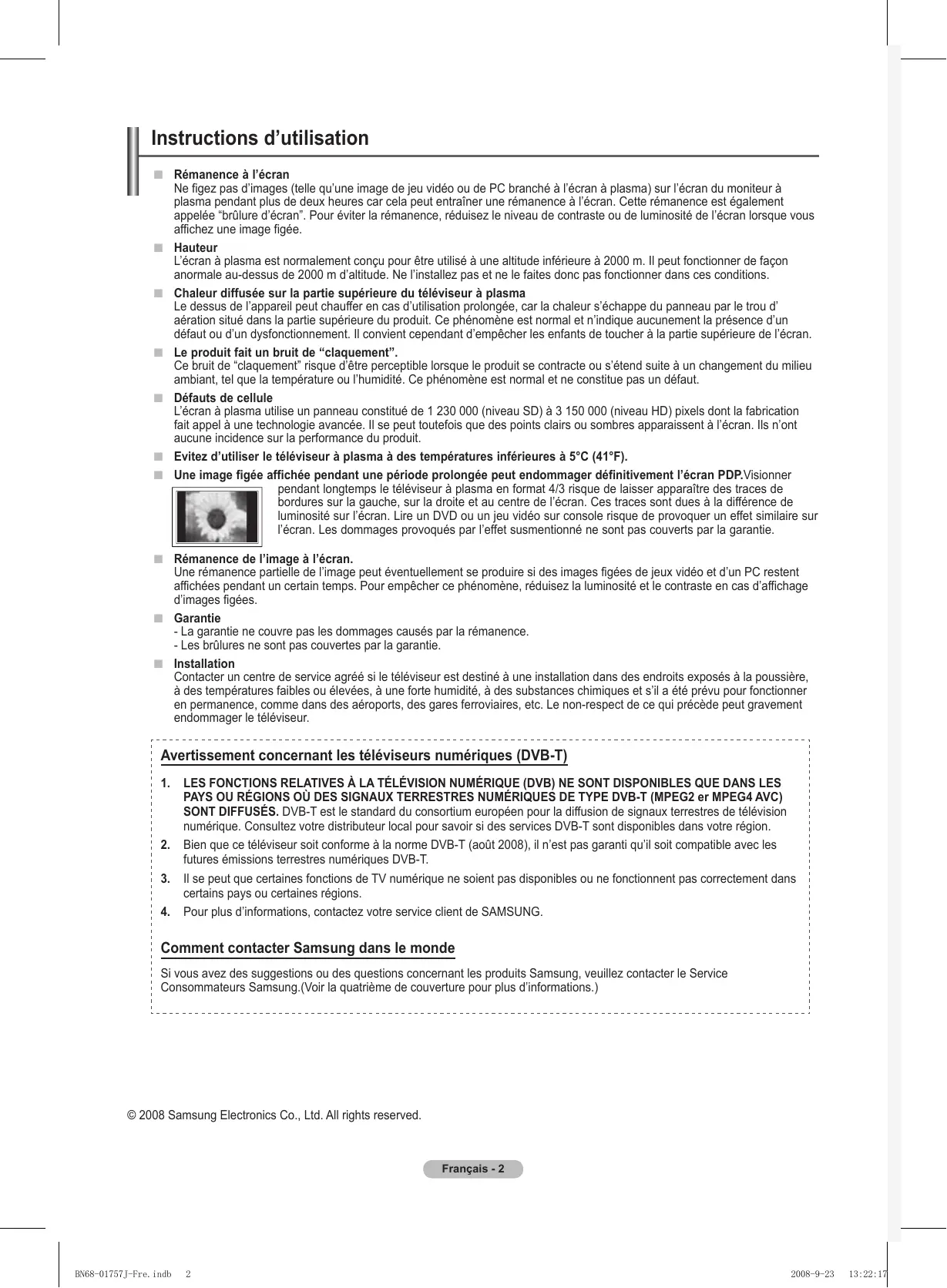

Ne figez pas d’images (telle qu’une image de jeu vidéo ou de PC branché à l’écran à plasma) sur l’écran du moniteur à plasma pendant plus de deux heures car cela peut entraîner une rémanence à l’écran. Cette rémanence est également appelée “brûlure d’écran”. Pour éviter la rémanence, réduisez le niveau de contraste ou de luminosité de l’écran lorsque vous affichez une image figée. Hauteur L’écran à plasma est normalement conçu pour être utilisé à une altitude inférieure à 2000 m. Il peut fonctionner de façon anormale au-dessus de 2000 m d’altitude. Ne l’installez pas et ne le faites donc pas fonctionner dans ces conditions. Chaleur diffusée sur la partie supérieure du téléviseur à plasma Le dessus de l’appareil peut chauffer en cas d’utilisation prolongée, car la chaleur s’échappe du panneau par le trou d’ aération situé dans la partie supérieure du produit. Ce phénomène est normal et n’indique aucunement la présence d’un défaut ou d’un dysfonctionnement. Il convient cependant d’empêcher les enfants de toucher à la partie supérieure de l’écran. Le produit fait un bruit de “claquement”. Ce bruit de “claquement” risque d’être perceptible lorsque le produit se contracte ou s’étend suite à un changement du milieu ambiant, tel que la température ou l’humidité. Ce phénomène est normal et ne constitue pas un défaut. Défauts de cellule L’écran à plasma utilise un panneau constitué de 1 230 000 (niveau SD) à 3 150 000 (niveau HD) pixels dont la fabrication fait appel à une technologie avancée. Il se peut toutefois que des points clairs ou sombres apparaissent à l’écran. Ils n’ont aucune incidence sur la performance du produit. Evitez d’utiliser le téléviseur à plasma à des températures inférieures à 5°C (41°F). Une image figée affichée pendant une période prolongée peut endommager définitivement l’écran PDP.Visionner pendant longtemps le téléviseur à plasma en format 4/3 risque de laisser apparaître des traces de bordures sur la gauche, sur la droite et au centre de l’écran. Ces traces sont dues à la différence de luminosité sur l’écran. Lire un DVD ou un jeu vidéo sur console risque de provoquer un effet similaire sur l’écran. Les dommages provoqués par l’effet susmentionné ne sont pas couverts par la garantie. Rémanence de l’image à l’écran. Une rémanence partielle de l’image peut éventuellement se produire si des images figées de jeux vidéo et d’un PC restent affichées pendant un certain temps. Pour empêcher ce phénomène, réduisez la luminosité et le contraste en cas d’affichage d’images figées. Garantie - La garantie ne couvre pas les dommages causés par la rémanence. - Les brûlures ne sont pas couvertes par la garantie. Installation Contacter un centre de service agréé si le téléviseur est destiné à une installation dans des endroits exposés à la poussière, à des températures faibles ou élevées, à une forte humidité, à des substances chimiques et s’il a été prévu pour fonctionner en permanence, comme dans des aéroports, des gares ferroviaires, etc. Le non-respect de ce qui précède peut gravement endommager le téléviseur. Avertissement concernant les téléviseurs numériques (DVB-T)

LES FONCTIONS RELATIVES À LA TÉLÉVISION NUMÉRIQUE (DVB) NE SONT DISPONIBLES QUE DANS LES PAYS OU RÉGIONS OÙ DES SIGNAUX TERRESTRES NUMÉRIQUES DE TYPE DVB-T (MPEG2 er MPEG4 AVC) SONT DIFFUSÉS. DVB-T est le standard du consortium européen pour la diffusion de signaux terrestres de télévision numérique. Consultez votre distributeur local pour savoir si des services DVB-T sont disponibles dans votre région. Bien que ce téléviseur soit conforme à la norme DVB-T (août 2008), il n’est pas garanti qu’il soit compatible avec les futures émissions terrestres numériques DVB-T. Il se peut que certaines fonctions de TV numérique ne soient pas disponibles ou ne fonctionnent pas correctement dans certains pays ou certaines régions. Pour plus d’informations, contactez votre service client de SAMSUNG. Comment contacter Samsung dans le monde Si vous avez des suggestions ou des questions concernant les produits Samsung, veuillez contacter le Service Consommateurs Samsung.(Voir la quatrième de couverture pour plus d’informations.) © 2008 Samsung Electronics Co., Ltd. All rights reserved. Français - BN68-01757J-Fre.indb

2008-9-23 13:22:17 Sommaire Branchement et installation de votre téléviseur

• Instructions d’utilisation p. 2
• Vérification des pièces p. 4
• Utilisation de la base-support p. 4
• Assemblage de la base-support (en fonction du modèle) p. 4
• Présentation du panneau de commande p. 5
• Présentation du panneau de branchement p. 6
• Télécommande p. 8
• Insertion des piles dans la télécommande p. 9
• Mise en marche et arrêt p. 9
• Mise en mode veille de votre téléviseur p. 9
• Affichage des menus p. 10
• Utilisation du bouton TOOLS p. 10
• Utilisation du cercle de boutons p. 10
• Fonction Plug & Play p. 11

• Content Library ■ Activation de la Content Library p. 50
• ■ Utilisation de la bibliothèque de contenu p. 51
• ■ Utilisation de contenu supplémentaire à l’aide d’une unité de stockage USB externe p. 52
• A propos de Anynet+ ■ Connexion d’appareils Anynet+ p. 53
• ■ Configuration d’Anynet+ p. 54
• ■ Recherche d’appareils Anynet+ et basculement entre des appareils p. 54
• ■ Enregistrement p. 55
• ■ Ecoute via un récepteur (home cinéma) p. 56
• ■ Dépannage d’Anynet+ p. 56
• Gestion des canaux ■ Mémorisation des chaînes p. 11
• ■ Gestion des chaînes Réglage de l’image p. 14

• Conseils d’utilisation Modification et rétablissement des paramètres d’image p. 15
• Visualisation d’une image dans l’image p. 19
• Configuration du téléviseur avec le PC p. 19
• Ecran du PC p. 20
• ■ Fonction Télétexte p. 57
• ■ Caractéristiques du kit de fixation murale (VESA) p. 58
• ■ Réglage de la fixation murale automatique (vendue séparément) p. 59
• ■ Préparation avant l’installation d’un dispositif de fixation murale p. 60
• ■ Montage mural du téléviseur p. 60
• ■ Dépannage p. 61
• ■ Caractéristiques p. 62
• Réglage du son ■ Changement de la norme Son p. 21
• ■ Sélection du mode Son Description des fonctions p. 22

• Définition du réseau DLNA p. 44
• Installation de l’application DLNA p. 44
• Utilisation de l’application DLNA p. 46
• Utilisation de la fonction DLNA Français p. 49

2008-9-23 13:22:18 Branchement et installation de votre téléviseur Vérification des pièces Manuel d'utilisation Télécommande/Piles AAA Cordon d'alimentation Chiffon de nettoyage Capot inférieur / Vis (2ea) (PS50A756) Anneau de support (4ea) (reportez-vous à la page 60) CD du programme Tore magnétique pour cordon d’alimentation (2ea) Carte de garantie/ Manuel de sécurité (Non disponible dans tous les pays) N Tore magnétique (Cordon d'alimentation) Le blindage magnétique sert à protéger les câbles des interférences. Lors de la connexion d’un câble, ouvrez le blindage magnétique et rabattez-le autour du câble près de la prise. Utilisation de la base-support N L’écran à plasma doit être soulevé par plusieurs personnes. Ne posez jamais l’écran à plasma sur le sol, car cela pourrait l’endommager. Conservez toujours l’écran en position verticale. N Le PDP peut pivoter de 20 degrés vers la droite et la gauche. -20° ~ 20° Assemblage de la base-support (en fonction du modèle) Au moyen des 6 vis permettant de solidariser la base-support et le TV, fixez fermement le TV à la base-support. (L’aspect extérieur de votre téléviseur peut différer de celui présenté à l’ image.) Avertissement Fixez fermement le socle au téléviseur avant de déplacer ce dernier. Il pourrait tomber et provoquer de graves dommages. Si vous fixez le téléviseur au mur, Refermez le couvercle (1) de la pièce de connexion de la basesupport à l’aide des deux vis. N Le téléviseur doit être soulevé par plusieurs personnes. Ne posez jamais le téléviseur sur le sol car cela pourrait l’endommager. Conservez toujours le téléviseur en position verticale. Français - BN68-01757J-Fre.indb

2008-9-23 13:22:21 Présentation du panneau de commande Boutons en façade Touchez les boutons pour les actionner. N La couleur et la forme du produit peuvent varier en fonction du modèle. 1 SOURCE E Permet de basculer entre les sources d'entrée disponibles (TV, Ext1, Ext2, AV, S-Video, Component, PC, HDMI1, HDMI2/DVI, HDMI3, HDMI4, USB, DLNA). 7 HAUT-PARLEUR 8 P (POWER) Touchez le capteur argenté sous la marque (P) pour mettre le téléviseur sous et hors tension. N Dans le menu à l'écran, ce bouton a la même fonction que le bouton ENTER de la télécommande. 2 MENU Permet d’afficher le menu des fonctions de votre téléviseur sur l’écran. 3 –=+ Appuyez pour augmenter ou réduire le volume. Dans le menu affiché à l’écran, utilisez les boutons – = + de la même façon que les boutons ◄ et ► de la télécommande. 4 < C/P.P > Permet de changer de canal. Dans le menu affiché à l’ écran, utilisez les boutons < C/P.P > de la même façon que les boutons ▲ et ▼ de la télécommande. Capteur argenté

5 TÉMOIN D’ALIMENTATION

Clignote et s’éteint lorsqu’il est sous tension et s’allume en mode Veille.

6 CAPTEUR DE LA TÉLÉCOMMANDE

Dirigez la télécommande vers ce point du téléviseur. Français - BN68-01757J-Fre.indb

2008-9-23 13:22:21 Présentation du panneau de branchement Panneau arrière

Télévision câblée Réseau

N La couleur et la forme du produit peuvent varier en fonction du modèle. N En cas de branchement d’un système audio ou vidéo sur le téléviseur, vérifiez que tous les appareils sont éteints. N Lorsque vous branchez un périphérique externe, faites correspondre les couleurs de la borne de connexion et du câble. 1 ENTREE ALIMENTATION Permet de raccorder le cordon d’alimentation fourni. 2 COMPONENT IN Entrées audio (AUDIO G/D) et vidéo (Y/PB/PR) pour Composant. 3 LAN Connectez un câble réseau à ce port pour connecter le téléviseur au réseau.

4 PC IN (PC) / AUDIO

Pour raccorder la prise de sortie vidéo et audio de votre PC. 5 EXT 1, EXT 2 Entrées ou sorties pour périphériques tels que des magnétoscopes, des lecteurs DVD, des consoles de jeux vidéo ou des lecteurs de vidéodisques. Spécifications entrée/sortie Connecteur Entrée Vidéo Audio (G/D) RGB EXT 1

Sortie Vidéo + Audio (G/D) Seule la sortie TV ou DTV est disponible. Sortie que vous pouvez sélectionner. 6 DIGITAL AUDIO OUT (OPTICAL) A connecter à un composant audio numérique. 7 AUDIO OUT(AUDIO R/L) Connectez les signales audio RCA de la TV à une source externe, telle qu’un équipement audio. 8 SERVICE − Prise pour tests. 9 HDMI IN 1,2,3 − Aucune connexion audio supplémentaire n’est nécessaire pour une connexion HDMI - HDMI. − Lorsque vous utilisez une connexion avec câble HDMI/ DVI, vous devez utiliser la borne HDMI IN2. N Qu’est-ce que HDMI? − High Definition Multimedia interface permet la transmission de données vidéo numériques haute définition et plusieurs canaux de son numérique. − Le terminal HDMI/DVI prend en charge la connexion DVI vers un périphérique raccordé avec le câble adéquat (non fourni). La différence entre HDMI et DVI est que le périphérique HDMI est plus petit, est équipé de la fonction de codage HDCP (High Bandwidth Digital Copy Protection), et gère le son numérique multicanal.

DVI IN (HDMI 2) AUDIO R/L

Sorties audio DVI pour périphériques externes. 0 ANT IN Connecteur coaxial 75Ω pour réseau câblé/hertzien. Modes pris en charge pour HDMI/DVI et Component HDMI/DVI 50Hz HDMI/DVI 60Hz Component 480i

N La couleur et la forme du produit peuvent varier en fonction du modèle. 1 Logement pour COMMON INTERFACE Insérez la carte d’interface commune dans ce logement. (reportez-vous à la page 25) − Si vous n’insérez pas la carte d’int erface commune dans certaines chaînes, Signal brouillé s’affiche sur l’ écran. − Les informations de pairage contenant un numéro de téléphone, l’ID de la carte d’interface commune, l’ID de l’hôte et d’autres informations s’afficheront dans les 2 ou 3 minutes. Si un message d’erreur s’affiche, contactez votre prestataire de service. − Lorsque la configuration des informations sur les canaux est terminée, le message Mise à jour terminée s’affiche, indiquant que la liste des canaux est dorénavant mise à jour. N Insérez la carte d’interface commune dans le sens indiqué sur celle-ci. 5 PRISE CASQUE Vous pouvez brancher un casque si vous souhaitez regarder la télévision sans déranger les autres personnes présentes dans la pièce. N L’utilisation prolongée d’un casque à un niveau sonore élevé peut endommager l’ouïe. 2 HDMI IN 4 A connecter à la prise HDMI d’un périphérique équipé d’une sortie HDMI. 3 WISELINK PRO Connectez un périphérique de stockage de masse USB pour afficher des photos (JPEG) et écouter des fichiers audio (MP3) et vidéo. Vous pouvez vous connecter au réseau SAMSUNG sans fil. 4 S-VIDEO ou VIDEO / AUDIO L/R Entrées audio et vidéo (S-Vidéo ou Vidéo) pour périphériques externes, tels qu’un caméscope ou un magnétoscope. Français - BN68-01757J-Fre.indb

2008-9-23 13:22:27 Télécommande Vous pouvez utiliser la télécommande à une distance maximale du téléviseur d’environ 7 m. N Une lumière intense peut affecter le bon fonctionnement de la télécommande. 1 Bouton POWER (permet d'allumer et d'éteindre le téléviseur) 2 Permet de sélectionner directement le mode TV. 3 Pavé numérique pour l'accès direct aux chaînes 4 Sélection de chaînes à un ou plusieurs chiffres 5 Suppression temporaire du son 6 Sélection de la source disponible Augmentation du volume Réduction du volume 8 Affichage EPG (Guide électronique des programmes) 9 Permet de sélectionner rapidement les fonctions fréquemment utilisées. 0 Permet de commander le curseur dans le menu ! Permet d'afficher les informations relatives au programme en cours @ Utilisez ces boutons dans la Liste des chaînes, WISELINK Pro, etc. $ Appuyez sur cette touche pour sélectionner l'affichage et les modes son en option pour le sport, le cinéma et les jeux. % Utilisez ces boutons dans la liste des chaînes, WISELINK Pro et Anynet+. ON/OFF Permet d'activer l'éclairage des boutons de la télécommande.Cette fonction est pratique la nuit ou lorsqu'il fait sombre dans la pièce. (Utiliser la télécommande avec le bouton lumineux ON/OFF ( ) réglé sur Marche permet de réduire la durée d'utilisation de la pile.) & Chaîne précédente Chaîne suivante Chaîne précédente ( Permet d'afficher le menu principal à l'écran ) Cette fonction permet d'afficher des photos (JPEG) et d'écouter des fichiers audio (MP3) et vidéo à partir d'un périphérique externe. a Permet de revenir au menu précédent b Permet de quitter le menu affiché à l'écran c Non disponible d Utilisez ce paramètre lorsque vous connectez un appareil SAMSUNG DMA (Digital Media Adapter) via une interface HDMI et basculez en mode DMA. (Le bouton DMA est en option.) Pour plus d’informations sur les procédures de fonctionnement, reportez-vous au manuel d’utilisation de l’appareil DMA. Ce bouton est disponible si la fonction Anynet+ (HDMI-CEC) est Marche (voir page 54). e Cette fonction vous permet d'afficher Content Library. f Affichage numérique des sous-titres Fonctions télétexte 2 Permet de quitter l'affichage télétexte (en fonction du modèle) 6 Sélection du mode Télétexte (LIST/ FLOF) 8 émorisation du télétexte 9 Taille du télétexte ! Activation du télétexte @ Sélection des rubriques Fastext # Affichage télétexte/informations relatives au télétexte et programme normal & Page secondaire télétexte

• P : page télétexte uivante : page télétexte précédente ( Index du télétexte a Pause télétexte b Annulation du télétexte Français - BN68-01757J-Fre.indb

2008-9-23 13:22:27 Insertion des piles dans la télécommande

Soulevez le couvercle situé à l’arrière de la télécommande comme indiqué sur la figure. Placez deux piles AAA.

N Assurez-vous de faire correspondre les bornes “+” et “-” des piles avec le schéma situé à l’intérieur du compartiment. Refermez le couvercle comme indiqué sur la figure. N Retirez les piles et stockez-les dans un endroit frais et sec si vous n’utilisez pas la télécommande pendant longtemps. N Utiliser la télécommande avec le bouton lumineux ON/OFF @ réglé sur Marche permet de réduire la durée d'utilisation de la pile. N Si la télécommande ne fonctionne pas Vérifiez les éléments suivants :

1. Le téléviseur est-il sous tension?

2. Les bornes + et - des piles ne sont-elles pas inversées?

3. Les piles sont-elles déchargées ?

4. Le cordon d’alimentation est-il débranché ou y a-t-il une panne de courant?

5. Une lampe fluorescente ou néon est-elle allumée à proximité?

Mise en marche et arrêt Le câble relié au secteur est fixé à l'arrière du téléviseur/moniteur.

Branchez le cordon d'alimentation sur une prise secteur appropriée.

N Le voyant de veille s'allume sur le téléviseur. Appuyez sur le bouton POWER P de votre téléviseur.

N Vous pouvez également appuyer sur le bouton POWER P ou sur le bouton TV de votre télécommande pour allumer le téléviseur. N Le dernier programme que vous avez regardé est automatiquement re-sélectionné. Appuyez sur le bouton numérique (de 0 à 9) ou le bouton canal suivant/précédent (< / >) de la télécommande ou sur le bouton >C/P.P< de votre téléviseur. N Lorsque vous allumez le téléviseur pour la première fois, vous devrez choisir la langue dans laquelle vous souhaitez que les menus s'affichent. Pour éteindre votre téléviseur, appuyez de nouveau sur le bouton POWER P. Mise en mode veille de votre téléviseur Vous pouvez mettre votre téléviseur en mode Veille afin de réduire la consommation électrique. Le mode veille peut être utile si vous souhaitez éteindre votre téléviseur temporairement (pendant un repas par exemple).

Appuyez sur le bouton POWER P de la télécommande. N L'écran s'éteint et un voyant de veille rouge apparaît sur votre téléviseur. Pour rallumer le téléviseur, appuyez de nouveau sur le bouton POWER P, les boutons numériques (de 0 à 9), le bouton TV ou les boutons canal suivant/précédent (< / >). N Ne laissez pas le téléviseur en mode Veille pendant de longues périodes (lorsque vous êtes en vacances par exemple). Il est conseillé de débrancher le téléviseur du secteur et de l'antenne. Français - BN68-01757J-Fre.indb

N Les menus disparaissent de l'écran après environ une minute. Image

Une fois l’appareil allumé, appuyez sur le bouton MENU. Le menu principal apparaît à l'écran. Plusieurs icônes s’affichent sur le côté gauche du menu : Image, Son, Chaîne, Configuration, Entrée, Application. Appuyez sur le bouton ▲ ou ▼ pour sélectionner l'une des icônes. Appuyez ensuite sur ENTER E pour accéder au sous-menu de l'icône. Appuyez sur le bouton EXIT pour quitter le menu. Mode :Standard Lum. Cellules

Contraste : 95 Luminosité : 45 Netteté : 50 Couleur : 50 Teinte (V/R) : V50/R50 Réglages des détails Utilisation du bouton TOOLS Vous pouvez utiliser le bouton TOOLS pour sélectionner simplement et rapidement les fonctions que vous utilisez le plus souvent. Le menu Outils change en fonction du mode d'entrée externe affiché.

Appuyez sur le bouton TOOLS. Le menu Outils s'affiche. Appuyez sur le bouton ▲ ou ▼ pour sélectionner un menu. Appuyez sur les boutons ▲/▼/◄/►/ ENTERE pour afficher,changer ou utiliser les éléments sélectionnés. Pour une description plus détaillée de chaque fonction, reportez-vous à la page correspondante.

Anynet+ (HDMI-CEC): voir page 53 Format de l'image: voir page 17 Mode Image: voir page 15 Mode Son: voir page 21 Veille: voir page 26 SRS TS XT: voir page 21 Mode éco.: voir page25 Dual l ll: voir page 22 PIP: voir page 19 Réglage Automatique: voir page 19 Outils Anynet+ (HDMI-CEC) Format de l'image

Mono U Déplacer 16/9 auto E Entrer e Quitter Utilisation du cercle de boutons Pour passer à la chaîne suivante lorsque vous êtes en mode d'affichage des chaînes, faites tourner la molette dans le sens des aiguilles d'une montre. Pour passer à la chaîne précédente, faites tourner la molette dans le sens inverse des aiguilles d'une montre. Pour augmenter le volume lorsque la fenêtre de réglage du volume est affichée, faites tourner la molette dans le sens des aiguilles d'une montre. Pour baisser le volume, faites tourner la molette dans le sens inverse des aiguilles d'une montre. Pour sélectionner un sous-menu lorsque vous êtes en mode d'affichage des menus, faites tourner la molette dans le sens des aiguilles d'une montre. Pour remonter dans l'arborescence des menus, faites tourner la molette dans le sens inverse des aiguilles d'une montre. Français - 10 BN68-01757J-Fre.indb

2008-9-23 13:22:28 Fonction Plug & Play Lorsque vous allumez le téléviseur pour la première fois, des réglages de base s’effectuent l’un après l’autre de manière automatique.

Plug & Play Appuyez sur le bouton POWER de la télécommande. Le message The Menu Language, Store Demo, Channels and Time will be set. s’affiche. The Menu Language, Store Demo, Channels and Time Appuyez sur le bouton ENTERE . Le menu Select the OSD Language. will be set. s’affiche automatiquement. Appuyez sur le bouton ENTERE . Sélectionnez la langue appropriée en appuyant sur le bouton ▲ ou ▼. Appuyez E Entrer sur le bouton ENTERE pour confirmer votre choix. Appuyez sur le bouton ◄ ou ► pour sélectionner Enr. démo ou Util. domicile, puis appuyez sur le bouton ENTERE . N Nous recommandons de régler la télévision sur le mode Util. domicile pour une meilleure qualité d’image dans votre environnement personnel. Le mode N Enr. démo n’est prévu que pour un usage en magasin. N Si l’unité est accidentellement réglée sur le mode Enr. démo et que vous souhaitez revenir au mode Util. domicile (Standard): Appuyez sur le bouton Volume du téléviseur. Lorsque l’OSD du volume s’affiche, appuyez pendant 5 secondes sur le bouton MENU du téléviseur. N L'écran de veille est activé si aucune touche de la télécommande n'est actionnée pendant plus d'une minute lorsque le mode Plug & Play est en cours d'exécution. N L'écran de veille est activé si aucun signal de fonctionnement n'est reçu pendant plus de 15 minutes. Appuyez sur le bouton ENTERE. Sélectionnez le pays approprié en appuyant sur le bouton ▲ ou ▼. Appuyez sur le bouton ENTERE pour confirmer votre choix. Appuyez sur le bouton ▲ ou ▼ pour sélectionner la source de chaîne à mémoriser. Appuyez sur le bouton ENTERE pour sélectionner Démarrer. N Numérique et Analogique: Chaînes numériques et analogiques. Numérique: Chaînes numériques. Analogique: Chaînes analogiques. N La recherche de canaux démarrera et se terminera automatiquement. N Appuyez sur le bouton ENTERE à tout moment pour interrompre la mémorisation. N Une fois que tous les canaux disponibles sont mémorisés, le message Définit le mode Horlogs. s’affiche. Appuyez sur le bouton ENTERE. Appuyez sur le bouton ▲ ou ▼ pour sélectionner Auto., puis appuyez sur le bouton ENTERE. N Si vous sélectionnez Manuel, le message Définit la date et I'heure s’affiche. (Reportez-vous à la page 26) N Si vous avez reçu un signal numérique, l’heure sera automatiquement réglée. Sinon, reportez-vous à la page 26 pour régler l’horloge. Le message Profitez de votre visionnage s’affiche. Lorsque vous avez terminé, appuyez sur le bouton ENTERE .

Entrez votre code PIN à quatre chiffres. Le code PIN par défaut d’un nouveau téléviseur est “0-0-0-0”. N Si vous souhaitez changer ce code PIN, reportez-vous à la page 23. N La fonction Plug & Play est uniquement disponible en mode TV. Configuration Si vous souhaitez réinitialiser cette fonction...

1. Appuyez sur le bouton MENU pour afficher le menu. Appuyez sur le bouton ▲

ou ▼ pour sélectionner Configuration, puis appuyez sur le bouton ENTERE.

2. Appuyez de nouveau sur le bouton ENTERE pour sélectionner Plug & Play.

: Français Horloge Sélection du réseau : Câble Configuration du réseau sans fil Configuration internet Verrouillage Canal : Marche Modifier PIN Gestion des canaux Mémorisation des chaînes ❑ Pays analogiques. Canal numérique: Permet de changer de pays pour les chaînes numériques. N L’écran de saisie du code PIN apparaît. Entrez votre code PIN à quatre chiffres. Canal Canal analogique: Permet de changer de pays pour les chaînes Pays

Mémorisation Auto Mémorisation Manuelle Guide Complet Mini Guide Par défaut : Mini Guide Liste des chaînes Mode Canal : Chaînes ajoutées Français - 11 BN68-01757J-Fre.indb

2008-9-23 13:22:29 ❑ Mémorisation Auto Vous pouvez chercher les plages de fréquence disponibles par balayage (leur disponibilité dépend de votre pays). Il est possible que les numéros de programme attribués automatiquement ne correspondent pas aux numéros de programme souhaités ou réels.

• Numérique et Analogique: Chaînes numériques et analogiques.
• Numérique: Chaînes numériques.
• Analogique: Chaînes analogiques. N Cherche toutes les chaînes avec des stations de diffusion active et les enregistre dans la mémoire du téléviseur. N Si vous voulez arrêter la mémorisation automatique, appuyez sur le bouton ENTERE . N Le message Arrêter le programme automatique ? s’affiche. N Sélectionnez Oui en appuyant sur le bouton ◄ ou ►, puis appuyez sur le bouton ENTERE . N Si une chaîne est verrouillée par la fonction Verrouillage Canal, la fenêtre de saisie du code PIN s’affiche. ❑ Mémorisation Manuelle N Permet de chercher manuellement une chaîne et de l’enregistrer dans la mémoire du téléviseur. N Si une chaîne est verrouillée par la fonction Verrouillage Canal, la fenêtre de saisie du code PIN s’affiche. Canal numérique Enregistrement manuel de chaînes numériques.
• Canal: Sélectionnez le numéro de chaîne à l’aide des boutons ▲, ▼ ou des chiffres (0-9).
• Fréquence: Sélectionnez la fréquence à l’aide des chiffres.
• Bande passante: Sélectionnez la bande passante à l’aide des boutons ▲, ▼ ou des chiffres (0-9). N Au terme de la recherche, les chaînes de la liste sont mises à jour. Canal analogique Enregistrement manuel de chaînes analogiques.
• Programme (numéro de programme à attribuer à une chaîne): Sélectionnez le numéro de chaîne à l’aide des boutons ▲, ▼ ou des chiffres (0-9).
• Système de Couleur → Auto. / PAL / SECAM / NTSC4.43: Sélectionnez le système de couleurs à l’aide des boutons ▲ ou ▼.
• Système Sonore → BG / DK / I / L: Sélectionnez le système audio à l’aide des boutons ▲ ou ▼.
• Canal (si vous connaissez le numéro de la chaîne à mémoriser): Appuyez sur le bouton ▲ ou ▼ pour sélectionner C (canal hertzien) ou S (canal câblé). Appuyez sur le bouton ►, puis sur le bouton ▲ ou ▼ ou un chiffre (0-9) pour sélectionner le numéro de votre choix. N Vous pouvez également sélectionner le numéro de chaîne directement en appuyant sur le pavé numérique (0-9). N Si aucun son ne sort ou si celui-ci est anormal, sélectionnez à nouveau la norme son requise.
• Recherche (lorsque vous ne connaissez pas les numéros de chaîne): Appuyez sur le bouton ▲ ou ▼ pour lancer la recherche. Le syntoniseur balaie la plage de fréquences jusqu’à ce que vous receviez la première chaîne ou la chaîne que vous avez sélectionnée à l’écran.
• Mémoriser (Permet de mémoriser la chaîne et le numéro de programme correspondant): Sélectionnez OK en appuyant sur le bouton ENTERE . N Mode des chaînes - P (Mode Programme): A la fin du réglage, des numéros de position compris entre P00 et P99 sont attribués aux stations de radiodiffusion de votre région. Dans ce mode, vous pouvez sélectionner un canal en saisissant son numéro de position. - C (Mode chaîne hertzienne): dans ce mode, vous pouvez sélectionner un canal en saisissant le numéro attribué à chacune des stations de télédiffusion. - S (Mode chaîne câblée): dans ce mode, vous pouvez sélectionner une chaîne en saisissant le numéro attribué à chacune des chaînes câblées. ❑ Guide Complet / Mini Guide Les informations relatives au Guide de programme électronique (EPG) sont fournies par les émetteurs. Les entrées de programmes peuvent apparaître en blanc ou ne pas être à jour en raison de l’information diffusée sur un canal donné. L’affichage fera une mise à jour automatique dès qu’une nouvelle information sera disponible. N Pour obtenir plus de détails sur les procédures d’utilisation du Mini Guide et du Guide Complet, reportez-vous aux descriptions de la page 13. O Vous pouvez aussi afficher le guide en appuyant simplement sur le bouton GUIDE. (Pour configurer le Par défaut, reportez-vous aux descriptions.) Guide Complet: Affiche le programme heure par heure. Deux heures de programme sont affichées et vous pouvez faire défiler le programme en avançant ou en remontant dans le temps. Mini Guide: Les informations de chaque programme sont affichées ligne par ligne sur l’écran Mini-guide de la chaîne actuelle, en commençant par le programme en cours, dans l’ordre des heures de début des programmes. Français - 12 BN68-01757J-Fre.indb

2008-9-23 13:22:29 ❑ Par défaut Réglage fin Mini Guide / Guide Complet: Vous pouvez choisir d’afficher soit le Mini Guide soit ❑ Liste des chaînes Canal le Guide Complet lorsque vous appuyez sur le bouton GUIDE de la télécommande. Informations de signal LNA

: Arrêt Pour obtenir plus de détails sur les procédures d’utilisation de la Liste des chaînes, reportez-vous aux descriptions des pages 14 ~15. ❑ Mode Canal Appuyez sur le bouton P >/<, L’ordre des chaînes affichées change. Chaînes ajoutées: L’ordre des chaînes change dans la liste des chaînes mémorisées. Favoris: L’ordre des chaînes change dans la liste des chaînes favorites. ❑ Réglage fin Si la réception est nette, vous n’avez pas besoin d’effectuer un réglage fin du canal, car cette opération s’effectue automatiquement pendant la recherche et la mémorisation. Si le signal est faible ou déformé, vous pouvez être amené à effectuer manuellement un réglage fin du canal. N Les canaux réglés et mémorisés sont repérés par un astérisque * placé à droite de leur numéro dans la bannière des canaux. N Pour réinitialiser le réglage, sélectionnez Réinitialiser à l’aide du bouton ▲ ou ▼, puis appuyez sur le bouton ENTERE . N La syntonisation fine est possible uniquement avec les chaînes analogiques. ❑ Informations de signal Vous pouvez obtenir des informations relatives à l’état du signal. N Si l'état du signal est faible, le message Signaux Faibles ou Inexistants s'affiche. N Cette fonction peut être sélectionnée pendant que vous regardez une chaîne numérique. N Les informations techniques concernant l'état du signal sont affichées. - Fréquence / ID de service/Multiplex/Réseau/Niveau d’erreurs binaires/Force du signal ❑ LNA → Arrêt / Marche Si la télévision fonctionne dans une zone où le signal est faible, la fonction LNA (Low Noise Amplifier) peut parfois améliorer la réception (un préamplificateur à faible bruit augmente le signal d’arrivée). N Cette fonction peut être sélectionnée pendant que vous regardez une chaîne analogique. Utilisation du guide complet/mini-guide Guide Complet Mini Guide DTV Cable 900 f tn Freshmen Marche Campus 2:00 - 2:30 2:10 Tue 1 Jun Voir No Detailed Information Aujourd’hui

(ENTER) ROUGE VERT JAUNE 2:00 2:30 ▼ 5:00 DTV Câble 900 f tn Freshmen Marche Campus Street Hypnosis Booze Britain Information Guide Complet Page suiv. Quitter 3:00 - 4:00 Pas d’information Pas d’information Kisstory Pas d’information +24 Heures Quitter Sélectionnez un programme en appuyant sur le bouton ▲/▼/◄/►. Si le programme suivant est sélectionné, il est réglé avec l'icône de l'horloge affiché. Si vous appuyez à nouveau sur le bouton ENTER, puis sur ▲/▼/◄/► pour sélectionner Annuler horaires, la programmation est annulée et l'icône de l'horloge disparaît. Pour plus d'informations sur la programmation des programmes, reportez-vous à la section. Basculer entre Mini Guide et Guide Complet. Guide Complet: Reculer rapidement (24 heures). Mini Guide: Afficher rapidement la page suivante. Guide Complet: Avancer rapidement (24 heures). Mini Guide: Afficher rapidement la page précédente. BLEU Quitter le guide. INFO Le bouton INFO permet d'obtenir des informations détaillées. Numéro de canal, temps de fonctionnement du programme, barre d'état, niveau de contrôle parental, informations sur la qualité vidéo (HD/SD), modes sonores, sous-titres ou Teletext, Langue des sous-titres ou du Teletext et bref résumé du programme surligné font partie des informations supplémentaires. “…” apparaîtra si le résumé est long. Français - 13 BN68-01757J-Fre.indb

2008-9-23 13:22:30 Gestion des chaînes N Sélectionnez une chaîne dans l'écran Tous Tous les canaux, Chaînes ajoutées, Favoris ou Programmé en appuyant sur les boutons ▲ / ▼, puis sur le bouton ENTER E. Tous les canaux: Affiche toutes les chaînes actuellement disponibles. Canaux ajoutés: Affiche toutes les chaînes ajoutées. Favoris: Affiche toutes les chaînes favorites. Programmé: Affiche tous les programmes actuellement réservés. Par défaut : Mini Guide Liste des chaînes Mode Canal : Chaînes ajoutées Réglage fin Informations de signal LNA Chaînes ajoutées N Utilisation des boutons de couleur dans la liste des chaînes - Rouge (Type de chaîne): Permet de basculer entre TV, Radio, Donn/autre et Tous. - Vert (Zoom): Agrandit ou réduit une chaîne. - Jaune (Sélectionner): Sélectionne des listes de chaînes. - TOOLS (Option) : Affiche le menu Supprimer (ou Ajouter), Ajouter aux favoris (ou Supprimer des favoris), Verrouil. (ou Déverr.), Ecoute programmée, Modifi. nom de chaîne, Tri des canaux, Modifi. nom de chaîne, Sélectionner tout, Désélectionner tout ou Mémorisation Auto. (Les menus Options peuvent varier en fonction de la situation.) Mini Guide Canal Ce menu permet d’ajouter/supprimer ou définir des chaînes favorites et d’utiliser le guide des programmes pour les émissions numériques. : Arrêt

C -A 3 ♥ C -A 4 C -A 5 C -A 6 C -A 7 C -A 8 C -A Tous Type de canal Zoom Sélection Option N Icônes d’état des chaînes

Chaîne analogique. Chaîne définie comme Favorite.

Chaîne sélectionnée en appuyant sur le bouton jaune. Programme en cours de diffusion.

Menu d’options de la liste des chaînes (dans Tous les canaux / Canaux ajoutés / Favoris) Tous les canaux N Appuyez sur le bouton TOOLS pour utiliser le menu d’options. N Les éléments du menu Options peuvent varier selon la chaîne. UKTV Gold UKTV style Ajouter / Supprimé A 1 C -Supprimer Vous pouvez supprimer ou ajouter une chaîne afin d’afficher les chaînes de votre choix. Ajouter aux favoris A 2 C -N Toutes les chaînes supprimées apparaîtront dans le menu Tous les canaux. Verrouil. A 3 C -N Une chaîne grisée est une chaîne qui a été supprimée. Ecoute programmée A 4 C -N Le menu Ajouter apparaît uniquement pour les chaînes supprimées. Modifi. nom de chaîne A 5 C -A 6 Tri des canaux C -N De la même manière, vous pouvez également ajouter une chaîne au menu A 7 C -Canaux ajoutés ou Favoris. A 8 C - Ajouter aux favoris / Supprimer des favoris Tous Type de canal Option Zoom Sélection Vous pouvez définir comme favorites les chaînes que vous regardez souvent. N Le symbole ♥ s’affiche et la chaîne est définie comme favorite. N Toutes les chaînes favorites apparaîtront dans le menu Favoris. Verrouil. / Déverr. Vous pouvez verrouiller une chaîne afin qu’elle ne puisse pas être sélectionnée ni visualisée. Cette fonction n’est disponible que lorsque la fonction Verrouillage Canal est à Marche. (Voir page 23) N L’écran de saisie du code PIN apparaît. Entrez votre code PIN à quatre chiffres. N Le code PIN par défaut d’un nouveau téléviseur est “0-0-0-0”. Vous pouvez modifier le code PIN en sélectionnant Modifier PIN dans le menu. N Le symbole \ s’affiche et la chaîne est verrouillée. Ecoute programmée Si vous réservez un programme que vous souhaitez regarder, la chaîne bascule automatiquement vers la chaîne réservée dans la liste de chaînes, même lorsque vous êtes en train de regarder une autre chaîne. Pour réserver un programme, réglez d’abord l’heure actuelle. (reportez-vous à la page 26) N Seules les chaînes mémorisées peuvent être sélectionnées. N Vous pouvez régler directement la chaîne, le mois, le jour, l’heure et les minutes à l’aide du pavé numérique de la télécommande. N Toutes les chaînes supprimées apparaîtront dans le menu Programmé. N Guide des programmes numérique et affichage des réservations Lorsqu’une chaîne numérique est sélectionnée et que vous appuyez sur le bouton ►, le Guide des programmes de la chaîne apparaît. Vous pouvez réserver un programme en suivant les procédures décrites ci-dessus. Français - 14 BN68-01757J-Fre.indb

2008-9-23 13:22:31 Modifi. nom de chaîne (chaîne analogique uniquement) Les chaînes peuvent recevoir un libellé qui s’affichera chaque fois que la chaîne est sélectionnée. N Les chaînes numériques ont des noms qui leur sont automatiquement attribués et ne peuvent pas être modifiés. Modif. numéro chaîne (chaîne numérique uniquement) Vous pouvez également modifier le numéro de chaîne à l’aide du pavé numérique de la télécommande. Tri des canaux Cette opération vous permet de changer les numéros de programme des canaux mémorisés. Cette opération peut s’avérer nécessaire après l’utilisation de la mémorisation automatique. N Cette fonction n'est disponible qu'en mode analogique. Sélectionner tout / Désélectionner tout

• Sélectionner tout: Vous pouvez sélectionner toutes les chaînes de la liste des chaînes.
• Désélectionner tout: Vous pouvez désélectionner toutes les chaînes sélectionnées dans la liste des chaînes. N Vous pouvez appliquer les fonctions Ajouter/Supprimer, Ajouter aux favoris/Supprimer des favoris, ou Verrouil./ Déverrouiller à plusieurs chaînes à la fois. Sélectionnez les chaînes voulues et appuyez sur le bouton jaune pour traiter toutes les chaînes sélectionnées à la fois. N La marque c s’affiche à gauche des chaînes sélectionnées. N La fonction Désélectionner tout n’est disponible que si au moins une chaîne est sélectionnée. Mémorisation Auto N Pour plus d’informations concernant le réglage des options, reportez-vous à la page 11. N Si une chaîne est verrouillée par la fonction Verrouillage Canal, la fenêtre de saisie du code PIN s’affiche. Menu d’options de la liste des chaînes (dans Programmé) N Appuyez sur le bouton TOOLS pour utiliser le menu d’options. Programmé Vous pouvez voir, modifier ou supprimer une réservation. Infos modif.: Permet de modifier une réservation. Annuler progr.: Permet d’annuler une réservation. Information: Permet de visualiser une réservation (et d’en changer les 1 / 1 / 2008 13:59

TV3 M.Spillane’s mike Hammer Annuler progr. Information Sélectionner tout données). Sélectionner tout: Sélectionne tous les programmes réservés. All Type de canal Zoom Sélection Option Information Réglage de l’image Modification et rétablissement des paramètres d’image ❑ Mode Image Vous pouvez sélectionner le type d’image qui correspond le mieux à vos Mode exigences d’affichage. Lum. Cellules Dynamique: Sélectionne l’image pour un affichage haute définition dans une Contraste pièce claire. Luminosité Standard: Sélectionne l’image pour un affichage optimal dans un Netteté environnement normal. Couleur Cinéma: Sélectionne l’image pour un affichage agréable de films dans une Teinte(V/R) pièce sombre. Réglages des détails T Appuyez sur le bouton TOOLS pour afficher le menu Outils. Vous pouvez également définir le mode d’image en sélectionnant Outils → Mode Image. : Standard

: 95 : 45 : 50 : 50 : V50 / R50 ❑ Lum. Cellules / Contraste / Luminosité / Netteté / Couleur / Teinte(V/R) Votre téléviseur dispose de plusieurs options qui vous permettent de régler la qualité de l’image. Lum. Cellules: Règle la luminosité des pixels. 10 est la valeur la plus élevée. Contraste: Règle le contraste de l’image. Luminosité: Règle le niveau de luminosité de l’image. Netteté: Règle la définition des bords de l’image. Couleur: Règle la saturation de couleur de l’image. Français - 15 BN68-01757J-Fre.indb

2008-9-23 13:22:31 Teinte(V/R): Règle la teinte de couleur de l’image. N Sélectionnez un mode d’image à ajuster. Les valeurs ajustées sont enregistrées pour tous les modes d’image. N Lorsque vous modifiez les paramètres Lum. Cellules, Contraste, Luminosité, Netteté, Couleur ou Teinte(V/R), l’écran se modifie en conséquence. N En mode Analog TV, Ext., AV, S-Video du système PAL, vous ne pouvez pas utiliser la fonction Teinte. N En mode PC, vous ne pouvez modifier que les options Lum. Cellules, Contraste et Luminosité. N Vous pouvez effectuer des réglages pour chaque appareil externe connecté à une entrée du téléviseur et les enregistrer. N L’énergie consommée pendant le fonctionnement peut être sensiblement réduite en baissant le niveau de luminosité de l’image. Cela réduira le coût de fonctionnement général. ❑ Réglages des détails Image Couleur : 50 Les nouveaux téléviseurs Samsung permettent d’effectuer des réglages Teinte (R / G) : V50 / R50 d’image encore plus précis que les modèles précédents. Ce qui suit explique comment régler les paramètres détaillés de l’image. Réglages des détails N Réglages des détails est disponible dans les modes Standard et Options d'image Cinéma. Réinitialisation de l’image N En mode PC, vous ne pouvez modifier que les options Contraste Dynam., Gamma et Balance blancs parmi les Réglages des détails. Réglage des noirs → Arrêt / Bas / Moyen / Elevé Vous pouvez choisir le niveau de noir sur l’écran pour régler la profondeur de l’écran. Contraste Dynam.→ Arrêt / Bas / Moyen / Elevé Vous pouvez régler le contraste de l’écran pour obtenir un contraste optimal. Gamma Vous pouvez régler l’intensité des couleurs primaires (rouge, vert, bleu). Espace couleur Un espace de couleur est une matrice de couleurs composée de rouge, de vert et de bleu. Sélectionnez votre espace de couleur préféré et appréciez la couleur la plus naturelle.

• Auto.: règle automatiquement la nuance de couleur naturelle sur la base des programmes sources.
• Natif: offre une nuance de couleur foncée et riche.
• Personnel: règle la gamme de couleurs en fonction de vos préférences N Personnalisation de l’espace de couleur - Couleur → Rouge / Vert / Bleu / Jaune / Cyan / Magenta - Permet de régler la gamme de couleurs en fonction de vos préférences Couleur est disponible lorsque l”option Espace couleur est définie sur Personnalisé. - Rouge / Vert / Bleu: Dans Couleur, vous pouvez régler les valeurs RVB de la couleur sélectionnée. - Réinit.: rétablit les valeurs par défaut de l’espace de couleur. Balance blancs Vous pouvez régler la température des couleurs pour que celles-ci soient plus naturelles.
• Aj. Rouge / Aj. Vert / Aj. Bleu / Regl. Rouge / Regl. vert / Regl. bleu: La modification des valeurs de réglage permet d’actualiser l’écran que vous venez de retoucher.
• Réinit.: l’équilibrage du blanc réglé précédemment est ramené à sa valeur par défaut. Carnation Vous pouvez accentuer le 'ton chair' de l’image. N La modification des valeurs de réglage permet d’actualiser l’écran que vous venez de retoucher. Amélioration des bords → Arrêt / Marche Vous pouvez faire ressortir la bordure des objets sur l’image. xvYCC → Arrêt / Marche L’activation du mode xvYCC augmente les détails et l’espace de couleur lorsque vous regardez des films depuis un périphérique externe (ex. : lecteur DVD). N xvYCC est disponible lorsque le mode d’image est défini sur Cinéma et la sortie externe sur le mode HDMI ou Composant. N Si la fonction xvYCC est active, la fonction PIP ne peut pas être sélectionnée.

❑ Options d'image Teinte (V/R) Image N En mode PC, vous ne pouvez modifier que les options Nuance Coul., Format et Protec brûl. ècran Protection dans le menu Options d'image. Nuance Coul. → Froide2 / Froide1 / Normal / Chaude1 / Chaude2 Vous pouvez sélectionner la nuance de couleur la plus agréable au regard. N Les valeurs réglées sont mémorisées en fonction du mode Image sélectionné. N Chaude1 ou Chaude2 ne sont activées que lorsque le mode d’image est Cinéma.

: V50 / R50 Réglages des détails Options d'image

2008-9-23 13:22:32 Format Vous pouvez sélectionner la taille d’image qui correspond le mieux à vos besoins d’affichage. T Appuyez sur le bouton TOOLS pour afficher le menu Outils. Vous pouvez également définir la taille en sélectionnant Outils → Format de l'image.

• 16/9 auto: Règle automatiquement la taille de l’image au format 16:9.
• 16:9: Règle la taille de l’image sur 16:9 de façon appropriée pour les DVD ou la diffusion au format cinémascope.
• Zoom large: Agrandit l’image à une taille supérieure à 4:3.
• Zoom: Agrandit l’image en 16:9 (dans la direction verticale) pour l’adapter à la taille de l’écran.
• 4:3: C’est le paramètre par défaut pour un film cinéma ou de la diffusion normale.
• Scan uniquement: Utilisez la fonction pour voir l’intégralité de l’image sans coupure lors de les signaux HDMI (720p/1080i/ 1080p) ou Component (1080i/1080p) sont entrés. N Les options de taille de l’image peuvent varier en fonction de la source d’entrée. N Les éléments disponibles peuvent varier en fonction du mode sélectionné. N En mode PC, seuls les modes 16:9 et 4:3 peuvent être sélectionnés. N Vous pouvez effectuer des réglages pour chaque appareil externe connecté à une entrée du téléviseur et les enregistrer. N Une rémanence temporaire peut se produire lorsque vous affichez une image statique pendant une ou deux heures sur l’écran du téléviseur. N Zoom large: Appuyez sur le bouton ► pour sélectionner Position, puis appuyez sur le bouton ENTERE. Utilisez le bouton ▲ ou ▼ pour déplacer l’écran vers le haut ou le bas. Appuyez ensuite sur le bouton ENTERE. N Zoom: Appuyez sur le bouton ► pour sélectionner Position, puis appuyez sur le bouton ENTERE. Appuyez le bouton ▲ ou ▼ pour déplacer l’image vers le haut et vers le bas. Appuyez ensuite sur le bouton ENTERE . Appuyez sur le bouton ► pour sélectionner Taille, puis appuyez sur le bouton ENTERE. Appuyez sur le bouton ▲ ou ▼ pour agrandir ou réduire la hauteur de l’image. Appuyez ensuite sur le bouton ENTERE. N Après avoir sélectionné l’option Scan uniquement en mode HDMI (1080i/1080p) ou Component (1080i/1080p): Sélectionnez Position à l’aide du bouton ◄ ou ►. Utilisez le bouton ▲, ▼, ◄ ou ► pour déplacer l’image. N Réinitialiser: Appuyez sur le bouton ◄ ou ► pour sélectionner Réinitialiser, puis appuyez sur le bouton ENTERE . Vous pouvez initialiser le réglage. N Si vous utilisez la fonction Scan uniquement avec l’entrée HDMI 720p, une ligne sera coupée en haut, en bas, à gauche et à droite, comme avec la fonction overscan. N Lorsque le mode Double (

) a été défini dans PIP, le paramètre Format de l’image ne peut pas être réglé. Mode écran → 16:9 / Zoom large / Zoom / 4:3 Lorsque vous fixez la taille de l’image à 16/9 auto sur un téléviseur 16:9, vous pouvez déterminer la taille selon laquelle vous voulez afficher une image 4:3 WSS (Wide Screen Service, service d’écran large) ou rien. Chaque pays européen emploie une taille d’image ; cette fonction permet aux utilisateurs de sélectionner la leur.

• 16:9: Règle l’image en mode large, c’est-à-dire en 16:9.
• Zoom large: Agrandit l’image à une taille supérieure à 4:3.
• Zoom: agrandit la taille de l’image sur l’écran dans le sens vertical.
• 4:3: règle l’image en mode normal, c’est-à-dire en 4:3. N Cette fonction n’est disponible qu’en mode 16/9 auto. N Cette fonction n’est pas disponible en mode PC, Composante ou HDMI. NR numérique → Arrêt / Bas / Moyen / Elevé / Auto. Si le signal de radiodiffusion reçu est faible, vous pouvez activer la fonction Digital Noise Reduction pour favoriser la réduction d’images fantômes ou statiques qui peuvent apparaître à l’écran. N Lorsque le signal est faible, sélectionnez une autre option jusqu’à obtention de la meilleure image possible. DNIe → Arrêt / Démo / Marche Pour offrir une grande qualité d’image, ce téléviseur est doté de la fonction DNIe. Si vous définissez l’option DNIe sur On, la fonction DNIe sera activée à l’écran. Lorsque vous activez le mode Démo de la fonction DNIe, une image normale et une image avec la fonction DNIe appliquée s’affichent à l’écran à des fins de démonstration. Cette fonction vous permet de constater la différence de qualité d’affichage. N DNIe™ (Digital Natural Image engine) DNIe™ Cette fonction vous offre une image plus détaillée tout en permettant une réduction de bruit 3D et une amélioration des détails, des contrastes et des blancs. Le nouvel algorithme de compensation d’images vous offre une image plus lumineuse, plus claire et plus détaillée. La technologie DNIe™ adapte tous les signaux à votre vue, quels qu’ils soient. N Cette fonction n’est pas disponible en mode Cinéma ni Standard. Niv. noir HDMI → Normal / Bas Vous pouvez directement choisir le niveau de noir sur l’écran pour régler la profondeur de l’écran. N Cette fonction n’est active que lorsque l’entrée externe se connecte à HDMI (signaux RVB). Français - 17 BN68-01757J-Fre.indb

2008-9-23 13:22:32 Démo 100Hz réel→ Arrêt / Marche Vous pouvez clairement voir la différence entre Démo 100Hz réel et 50 Hz, surtout lorsque vous regardez des scènes rapides. Lorsqu’une image lente est affichée, vous ne serez pas en mesure de faire la distinction entre Démo 100Hz réel et 50Hz. La fonction Démo 100Hz n’est disponible qu’avec un signal 50Hz. Le mode Démo 100Hz réel est fourni pour des démonstrations en magasin avec des images spéciales. Movie Plus → Arrêt / Bas / Moyen / Elevé / Démo Vous pourrez apprécier des images plus naturelles et des textes plus nets et ce, même dans les scènes rapides. N Utilisez cette fonction lorsque vous regardez un film. N Cette fonction n’est pas disponible dans les Zoom large large et Zoom. N Cette fonction n'est pas disponible lorsque PIP est défini sur Marche. N Elle n'est pas prise en charge en mode HDMI 1080p/24 Hz, 25Hz, 30Hz. Mode bleu uniquement → Arrêt / Marche Cette fonction est destinée aux spécialistes de mesure des appareils AV. Cette fonction affiche le signal bleu en supprimant simplement les signaux rouge et vert du signal vidéo, de manière à fournir un effet Filtre bleu utilisé pour régler la couleur et la teinte de l'équipement vidéo, tel que des lecteurs de DVD, systèmes de cinéma à domicile, etc. Cette fonction permet de régler la couleur et la teinte sur des valeurs appropriées au niveau de signal de chaque dispositif vidéo à l'aide des modèles de barres de couleurs Rouge/Vert/Bleu/Cyan/Magenta/Jaune, sans utiliser de filtre bleu supplémentaire. N Mode bleu uniquement n'est disponible que si le mode Image est défini sur Cinéma ou Standard. Protec brûl. ècran Pour réduire le risque de brûlure d'écran, cet écran est équipé d'une technologie de prévention des brûlures. Cette fonction permet de régler le mouvement de l'image de bas en haut (ligne verticale) et de gauche à droite (point horizontal). Le réglage de l'horloge permet de programmer en quelques minutes la durée séparant les mouvements de l'image.

• M odif. pixel: Cette fonction permet de déplacer les pixels sur l'écran dans le sens vertical ou horizontal, afin d'éviter une image résiduelle sur l'écran.

Appuyez sur le bouton ▲ or ▼ pour activer (Marche) la fonction Modif. pixel, puis sur ENTER. Sélectionnez l'option souhaitée en appuyant sur le bouton ▲ or ▼, puis sur ENTER. Options disponibles: Nbre point horizont., Nbre ligne vertic.,Horloge. Conditions optimales pour la modification des pixels. Nbre point horizont.

2 min N La valeur de Pixel Shift peut changer selon le mode et la taille du moniteur (pouces). N Cette fonction n'est pas disponible en mode Scan uniquement.

• Ecran blanc: cette fonction contribue à supprimer les images résiduelles à l'écran en modifiant la couleur des pixels pour les rendre blancs. Utilisez cette fonction lorsque des images résiduelles ou des symboles apparaissent à l'écran, en particulier lorsque vous affichez une image fixe à l'écran pendant une longue période.
• Défilement: cette fonction contribue à supprimer les images résiduelles à l'écran en déplaçant tous les pixels sur l'écran à plasma, selon un motif prédéfini. Utilisez cette fonction lorsque des images résiduelles ou des symboles apparaissent à l'écran, en particulier lorsque vous affichez une image fixe à l'écran pendant une longue période.
• Gris de bord: si vous regardez la télévision dans un rapport d'écran 4:3, l'écran est protégé contre tout dommage grâce à l'ajustement de la balance des blancs sur les côtés gauche et droit. - Sombre: si le rapport d'écran est défini sur 4:3, les bords gauche et droit sont assombris. - Clair: si le rapport d'écran est défini sur 4:3, les bords gauche et droit sont éclaircis. ❑ Réinitialisation de l’image → Réinitial. mode image / Annuler Rétablit toutes les valeurs par défaut de l’image. N Sélectionnez un mode d’image à rétablir. La fonction de réinitialisation est exécutée pour chaque mode d’image. Français - 18 BN68-01757J-Fre.indb

2008-9-23 13:22:32 Visualisation d’une image dans l’image N Il est possible que l’image dans la fenêtre PIP devienne légèrement moins naturelle lorsque vous utilisez l’écran principale pour un jeu ou un karaoké. T Appuyez sur le bouton TOOLS pour afficher le menu Outils. Vous pouvez également configurer les paramètres PIP en sélectionnant Outils → PIP. Configuration Vous pouvez afficher une image secondaire dans l’image principale du programme télévisé ou de l’entrée vidéo. De cette manière, vous pouvez regarder ou surveiller le programme télévisé ou l’entrée vidéo depuis n’importe quel équipement branché tout en regardant l’image principale. Divertissement : Arrêt Mode éco. : Arrêt PIP

Mise à niveau du logiciel Interface commune ❑ PIP → Arrêt / Marche Vous pouvez activer ou désactiver la fonction PIP. Image principale Component HDMI 1, HDMI2/DVI, HDMI 3, HDMI 4

Canal : ATV 11 Source L Déplacer Vous pouvez sélectionner la source de l’image secondaire. E Entrer R Retour Format →

Vous pouvez sélectionner la taille de l’image secondaire. N Si l’image principale est en mode HDMI, l’option Format n’est pas accessible. Position →

Vous pouvez sélectionner la position de l’image secondaire. N En mode Double ( , ), l’option Position ne peut pas être sélectionnée. Canal Vous ne pouvez sélectionner une chaîne de l’image secondaire que si la Source est définie sur TV. T Appuyez sur le bouton TOOLS pour afficher le menu Outils. Vous pouvez également définir le mode Image en sélectionnant Outils → PIP. Configuration du téléviseur avec le PC N Préréglage: Appuyez sur le bouton SOURCE pour sélectionner le mode PC. Image ❑ Réglage Automatique Le réglage automatique permet à l’écran PC affiché sur le téléviseur d’être ajusté automatiquement en fonction du signal vidéo PC. Les valeurs des options Regl. Prec, Regl. Base et Position sont définies automatiquement. N Cette fonction ne s’applique pas en mode DVI-HDMI. Rétroéclairage : 45 Netteté : 50 Réglage Automatique

Ecran Réglages des détails Options d'image Réinitialisation de l’image T Appuyez sur le bouton TOOLS pour afficher le menu Outils. Vous pouvez également définir le réglage automatique en sélectionnant Outils → Réglage Automatique. ❑ Ecran Regl. Base / Regl. Prec: Lorsque vous réglez la qualité de l’image, l’objectif est d’éliminer ou de réduire les parasites visuels. Si ces parasites ne sont pas éliminés uniquement avec une syntonisation fine (Fine-tuning), réglez la fréquence du mieux que vous pouvez (Coarse), puis effectuez à nouveau une syntonisation plus fine. Une fois les parasites réduits, effectuez un nouveau réglage de l’image pour l’aligner au centre de l’écran. PC Position: Réglez la position de l’écran du PC si elle ne convient pas à l’écran du téléviseur. Appuyez sur le bouton ▲ ou ▼ pour régler la position verticale. Appuyez sur le bouton ◄ ou ► pour régler la position horizontale. Réinitialiser Image: Vous pouvez rétablir les valeurs par défaut de tous les réglages d’image. Français - 19 BN68-01757J-Fre.indb

2008-9-23 13:22:32 Ecran du PC Configuration de votre logiciel PC (instructions basées sur Windows XP) Les paramètres d’affichage Windows indiqués ci-dessous sont ceux d’un ordinateur type. L’écran de votre PC sera probablement différent, selon votre version de Windows et votre carte vidéo. Cependant, même si les affichages diffèrent, les informations de configuration de base s’appliquent dans la plupart des cas. Dans le cas contraire, contactez le fabricant de votre ordinateur ou votre revendeur Samsung.

1. Cliquez sur ‘Panneau de configuration” dans le menu Démarrer de Windows.

2. Lorsque vous êtes sur l’écran du panneau de configuration, cliquez sur

“Apparence et thèmes” et une boîte de dialogue apparaît.

3. Cliquez sur “Affichage”. Une boîte de dialogue vous propose des options

4. Sélectionnez l’onglet ‘Paramètres’ dans la boîte de dialogue Propriétés de

l’Affichage. Réglage correct de la taille (résolution) Optimal : 1920 x 1080 pixels. S’il existe une option de fréquence verticale sur votre boîte de dialogue des paramètres d’affichage, la valeur correcte est “60” ou “60Hz”. Sinon, cliquez simplement sur “OK” pour quitter la boîte de dialogue. Modes d’affichage La taille et la position de l’écran varient en fonction du type d’écran du PC et de sa résolution. Les résolutions indiquées dans le tableau sont recommandées. Entrée D-Sub Mode IBM VESA CVT Résolution 640 x 350 720 x 400 640 x 480 640 x 480 640 x 480 800 x 600 800 x 600 800 x 600 1024 x 768 1024 x 768 1024 x 768 1280 x 1024 1280 x 1024 1360 x 768 1600 x 1200 1920 x 1080 RB Fréquence Fréquence Fréquence verticale d’horloge pixels horizontale (kHz) (Hz) (MHz)

Polarité synchronisée (H/V)

Fréquence Fréquence Fréquence verticale d’horloge pixels horizontale (kHz) (Hz) (MHz)

Polarité synchronisée (H/V)

Résolution 640 x 480 800 x 600 1024 x 768 1280 x 1024 1360 x 768 1600 x 1200 1920 x 1080p Lorsque vous utilisez une connexion avec câble HDMI/DVI, vous devez utiliser la borne HDMI IN2. Le mode entrelacé n’est pas pris en charge. Le téléviseur peut fonctionner de façon anormale si un format vidéo non standard est sélectionné. Les modes Separate (Séparé) et Composite (Composite) sont pris en charge. SOG (SVSV) n’est pas pris en charge. Un câble VGA trop long ou de qualité médiocre peut être source de parasites visuels dans les modes haute résolution (1 920 x 1 080). Français - 20 BN68-01757J-Fre.indb

2008-9-23 13:22:33 Réglage du son Changement de la norme Son ❑ Mode → Standard / Musique / Cinéma / Parole / Personnel ❑ Egaliseur align Vous pouvez sélectionner le type d’effet sonore souhaité lorsque vous regardez un programme donné. T Appuyez sur le bouton TOOLS pour afficher le menu Outils. Vous pouvez également définir le mode audio en sélectionnant Outils → Mode Son. Mode : Personnel

Egaliseur SRS TruSurround XT : Arrêt Langue audio

Description audio Auto Volume : Arrêt Les paramètres du son peuvent être réglés selon vos préférences personnelles. Sélection Haut-parleur : Haut-parleur TV Mode: Vous pouvez sélectionner un mode sonore à votre convenance. Balance: Définit la balance entre les haut-parleurs droit et gauche. 100Hz / 300Hz / 1kHz / 3kHz / 10kHz (Réglage de la bande passante): Permet de régler le niveau de fréquences de la bande passante. Reset: rétablit les valeurs par défaut de l’égaliseur.

❑ SRS TruSurround XT → Arrêt / Marche Le TruSurround XT est une technologie SRS brevetée qui remédie au problème de la lecture du contenu d’un disque multicanal 5,1 sur deux haut-parleurs. Le TurSurround produit un son surround virtuel fascinant au moyen de n’importe quel système de lecture à deux haut-parleurs, dont les haut-parleurs internes du téléviseur. Il s’adapte parfaitement à tous les formats multicanaux. T Appuyez sur le bouton TOOLS pour afficher le menu Outils. Vous pouvez également définir l’option SRS TruSurround XT en sélectionnant Outils → SRS TS XT. TruSurround XT, SRS et le symbole sont des marques de SRS Labs, Inc. La technologie TruSurround XT est protégée par la licence de SRS Labs, Inc. ❑ Langue audio Vous pouvez modifier la langue par défaut des sous-titres et de l’audio. Affiche les informations relatives à la langue pour le flot d’entrée. N Cette fonction peut être sélectionnée pendant que vous regardez une chaîne numérique. N Vous pouvez sélectionner la langue uniquement parmi les langues en cours de diffusion. ❑ Format Audio → MPEG / Dolby Digital Lorsque le son est émis à la fois par le haut-parleur principal et le récepteur audio, un effet d’écho peut se produire en raison de la différence de vitesse de décodage entre le haut-parleur principal et le récepteur audio. Dans ce cas, utilisez la fonction Haut-parleur TV. N Cette fonction peut être sélectionnée pendant que vous regardez une chaîne numérique. N Vous pouvez sélectionner la langue uniquement parmi les langues en cours de diffusion. Fabriqué sous licence de Dolby Laboratories. Dolby et le symbole du double D sont des marques déposées des laboratoires Dolby. ❑ Description audio Il s’agit d’une fonction audio auxiliaire qui fournit une piste audio supplémentaire à l’intention des personnes malvoyantes. Cette fonction traite le flux audio relatif à la Description audio (AD) lorsqu’il est envoyé avec le son principal par le radiodiffuseur. Les utilisateurs peuvent activer ou désactiver la description audio et régler le volume. Description audio → Arrêt / Marche: Active ou désactive la fonction de description audio. Volume: Permet d’ajuster le volume de la description audio. N Volume est actif lorsque Description audio est défini à Marche. N Cette fonction peut être sélectionnée pendant que vous regardez une chaîne numérique. Français - 21 BN68-01757J-Fre.indb

2008-9-23 13:22:33 ❑ Volume auto → Arrêt / Marche Sélection Haut-parleur : Haut-parleur TV Sélection du son Son Chaque station de télédiffusion possède ses propres conditions de signal et il n’est donc pas facile de régler le volume chaque fois que vous changez de chaîne. Cette fonction vous permet de régler automatiquement le volume du canal désiré en réduisant la puissance sonore lorsque le signal de modulation est élevé ou en augmentant la puissance sonore lorsque le signal de modulation est faible. : Principal Réinitialisation du son

❑ Sélection Haut-parleur → Haut-parleur externe/Haut-parleur TV Pour entendre le son par l’intermédiaire d’enceintes séparées, désactivez l’ amplificateur interne. N Les boutons – +, MUTE ne fonctionnent pas lorsque la fonction Haut-parleur TV est réglée sur Arrêt. N Si vous sélectionnez Haut-parleur externe dans le menu Haut-parleur externe, les paramètres de son sont limités. Haut-parleurs internes du téléviseur Sortie audio (Optique, Sortie G/D) vers système audio TV / Ext. / AV / S-Video / Component / PC / HDMI TV / Ext. / AV / S-Video / Component / PC / HDMI Haut-parleur TV Sortie enceinte Sortie son Haut-parleur externe Silence Sortie son Absence de signal vidéo Silence Silence ❑ Sélection du son Lorsque la fonction PIP est activée, vous pouvez écouter le son accompagnant l’image secondaire. Principal: pour écouter le son accompagnant l’image principale. Secondaire: pour écouter le son accompagnant l’image secondaire. T Appuyez sur le bouton TOOLS pour afficher le menu Outils. Vous pouvez également définir le son de l’image secondaire en sélectionnant Outils → PIP → Sélection du son. ❑ Réinitialisation du son Réinitial. tout / Réinitial. mode son / Annuler: Vous pouvez ramener tous les réglages mémorisés à leur valeur par défaut. Sélection du mode Son Vous pouvez configurer le mode sonore dans le menu Outils. Lorsque vous réglez cette option sur Dual l ll, le mode sonore actuel est affiché à l’écran. NICAM stéréo Type de programme Indication à l'écran Indication à l’écran Programme normal (Audio standard) Mono (Usage normal) Normal + Mono NICAM NICAM Mono (Normal) NICAM Stéréo NICAM stéréo Mono (Normal)

e Quitter Mono (Normal) Mono (Usage normal) Bilingue ou DUAL-I/II Dual I Dual II Stéréo Stéréo Mono (Mono forcé) N Si le signal stéréo est faible et qu’une permutation automatique se produit, passez alors en Mono. N Cette fonction n’est activée qu’en son stéréo. Elle est désactivée en mode mono. N Cette fonction n’est disponible qu’en mode TV. Français - 22 BN68-01757J-Fre.indb

2008-9-23 13:22:34 Description des fonctions Utilisation du menu Setup ❑ Langue Vous pouvez sélectionner la langue des menus. Configuration ❑ Verrouillage Canal → Arrêt / Marche Plug & Play Langue : Français

Horloge Cette fonction permet d’empêcher que des utilisateurs non autorisés, tels que Sélection du réseau : Câble des enfants, regardent des programmes inappropriés, en désactivant la vidéo et Configuration du réseau sans fil l’audio. Configuration internet N Avant que l’écran de configuration s’affiche, l’écran de saisie du code PIN Verrouillage Canal : Marche apparaît. Entrez votre code PIN à quatre chiffres. Modifier PIN Verrouillage parental N Le code PIN par défaut d’un nouveau téléviseur est 0-0-0-0. Vous pouvez modifier le code PIN en sélectionnant Modifier PIN dans le menu. N Vous pouvez verrouiller certaines chaînes dans la liste des chaînes. (reportez-vous à la page 14) N Verrouillage Canal est uniquement disponible en mode TV. ❑ Modifier PIN Vous pouvez changer le code personnel demandé pour pouvoir configurer le téléviseur. N Avant que l’écran de configuration s’affiche, l’écran de saisie du code PIN apparaît. Entrez votre code PIN à quatre chiffres. N Le code PIN par défaut d’un nouveau téléviseur est 0-0-0-0. N Si vous avez oublié le code, appuyez sur les boutons de la télécommande dans l’ordre suivant, ce qui remet le code à 0-0-0-0: POWER (Arrêt), MUTE, 8, 2, 4, POWER (Marche). ❑ Verrouillage parental → Classement parental Cette fonction permet d’empêcher certains utilisateurs, par exemple des enfants, de regarder des émissions inappropriées, en les protégeant à l’aide d’un code de 4 chiffres défini par l’utilisateur. - Dans l’écran Classement parental, configurez la signalétique. N Avant que l’écran de configuration s’affiche, l’écran de saisie du code PIN apparaît. Entrez votre code PIN à quatre chiffres. N Le code PIN par défaut d’un nouveau téléviseur est 0-0-0-0. Vous pouvez modifier le code PIN en sélectionnant Modifier PIN dans le menu. N Une fois la signalétique définie, le symbole \ s’affiche. N Autor.tout: est uniquement disponible en mode TV. N Bloq. tout: n’est pas disponible lorsque le mode PIP est activé. ❑ Sous-titres Vous pouvez activer ou désactiver la fonction sous-titres. Utilisez ce menu pour configurer le mode des sous-titres. Normal sélectionne les sous-titres de base ; Malentendants sélectionne les sous-titres pour personnes malentendantes. Sous-titres → Arrêt / Marche: Active ou désactive les sous-titres. Mode → Normal / Malentendants: Configure le mode des sous-titres. Langue des sous-titres: Configure la langue des sous-titres. N Si le programme visionné n’offre pas de fonction Malentendants, le mode Normal est automatiquement activé même si le mode Malentendants est sélectionné. N L’anglais est la langue par défaut si la langue sélectionnée n’est pas disponible. N Vous pouvez sélectionner ces options en appuyant sur le bouton SUBT. de la télécommande. ❑ Langue du télétexte Vous pouvez définir la langue du télétexte en sélectionnant le type de langue. N L’anglais est la langue par défaut si la langue sélectionnée n’est pas disponible. Français - 23 BN68-01757J-Fre.indb

2008-9-23 13:22:34 ❑ Préférence Première Langue Audio/Deuxième Langue Audio/Langue princ. sous-titres/Langue sec. sous-titres/Première Langue Télétexte/Deuxième Langue Télétexte Cette fonction permet de sélectionner une des langues disponibles. La langue sélectionnée ici est la Langue par défaut lorsque l’utilisateur sélectionne un canal. Si vous changez la langue, les options Langue des sous-titres, Langue audio et Langue du télétexte du menu Langue sont automatiquement modifiées en conséquence. Les options Langue des sous-titres, Langue audio et Langue du télétexte du menu Langue présentent une liste des languaes prises en charge par la chaîne actuelle et la langue sélectionnée est mise en surbrillance. Si vous modifiez le réglage des langues, la nouvelle sélection n’est valable que pour le canal actuel. Le nouveau réglage n’affecte pas la langue des soustitres principale, la langue audio principale ni la langue télétexte principale sélectionnées dans le menu de préférences. ❑ Texte numérique → Désactiver / Active Langue du télétexte Configuration Si le programme est diffusé avec du texte numérique, cette fonction est activée. N MHEG (Multimedia and Hypermedia Information Coding Experts Group) Norme internationale pour les systèmes de codage des données utilisés avec le multimédia et l’hypermédia. Niveau supérieur à celui du système MPEG, qui inclut de l’hypermédia à liaison de données tel que des images fixes, le service de caractères, l’animation, les fichiers graphiques et vidéo et les données multimédia. MHEG est une technologie utilisateur d’interaction de durée d’utilisation appliquée à divers domaines, dont la vidéo à la demande (VOD), la télévision interactive (ITV), le commerce électronique, la téléformation, la téléconférence, les bibliothèques numériques et les jeux en réseau.

Préférence Texte numérique : Activer Effet lumineux : LED act. marche

Ajustement fixation murale Mélodie : Arrêt Divertissement : Arrêt Mode éco. : Arrêt PIP Mise à niveau du logiciel ❑ Effet lumineux → Arrêt / En veille/En marche/Toujours Vous pouvez allumer/éteindre la LED bleue à l'avant de votre téléviseur en fonction de la situation. Recourez à cette fonction pour économiser de l'énergie ou lorsque la LED fatigue vos yeux. Arrêt: TLa LED bleue est toujours éteinte. En veille: La LED bleue est allumée en mode veille et éteinte quand le téléviseur est sous tension. En marche: La LED bleue est allumée quand vous regardez la télévision et éteinte quand le téléviseur est hors tension. Toujours: La LED bleue est toujours allumée. N Réglez la fonction Effet lumineux sur Arrêt pour réduire la consommation électrique. ❑ Mélodie

Arrêt / Bas / Moyen / Elevé La mélodie de mise sous/hors tension du téléviseur peut être ajustée. N Aucune mélodie n’est lue dans les cas suivants: - Aucun son n’est émis par le téléviseur car le bouton MUTE a été enfoncé. - Aucun son n'est émis par le téléviseur car le bouton – (Volume) a été enfoncé. - Lorsque le téléviseur est éteint par la fonction Veille. ❑ Divertissement

Le mode Divertissement permet de sélectionner les valeurs d’affichage et de son optimales pour le sport, le cinéma et les jeux. Arrêt: désactive la fonction Divertissement. Sports: fournit une qualité d’image et de son optimale pour le sport. Cinéma: fournit une qualité d’image et de son optimale pour regarder un film. Vous pouvez profiter d’une image plus belle et d’un son encore meilleur. Jeu: fournit une qualité d’image et de son optimale pour les jeux. Ce mode accélère la vitesse de lecture lorsqu’une console de jeu est connectée au téléviseur. N Si vous activez l’un des trois modes Divertissement, les paramètres seront verrouillés, empêchant toute modification. Les réglages de mode d’image et de mode audio sont en outre indisponibles. Si vous souhaitez régler les mode d’image et audio, le mode Divertissement doit être désactivé. N Les réglages du mode Divertissement sont enregistrés séparément pour chaque source d’entrée. N Le mode Divertissement n'est pas activé en mode PC. O Vous pouvez appuyer plusieurs fois sur le bouton E.MODE de la télécommande pour modifier le paramètre Divertissement. Français - 24 BN68-01757J-Fre.indb

2008-9-23 13:22:34 ❑ Mode éco. Cette fonction règle la luminosité du téléviseur afin de réduire la consommation d’énergie. Lorsque vous regardez la télévision le soir, réglez l’option du mode Mode éco. sur Elevé pour reposer vos yeux et réduire la consommation d’énergie. Arrêt: Désactive la fonction d’économie d’énergie. Bas: Met le téléviseur en mode d’économie d’énergie basse. Moyen: Met le téléviseur en mode d’économie d’énergie moyenne. Elevé: Met le téléviseur en mode d’économie d’énergie élevée. T Appuyez sur le bouton TOOLS pour afficher le menu Outils. Vous pouvez également définir l’option d’économie d’énergie en sélectionnant Outils → Mode éco.. ❑ Mise à niveau du logiciel Pour garder le produit à jour avec les options Digital Television, les mises à jour logiciel sont régulièrement diffusées dans le signal télévision normal. Le téléviseur détecte automatiquement ces signaux et affiche le bandeau de mise à jour logiciel. Vous avez le choix d’installer ou non la mise à jour.

PPanneau latéral du téléviseur Lecteur USB USB Insérez dans le téléviseur un lecteur USB contenant la mise à niveau du microprogramme. Veillez à ne pas couper l’alimentation ni retirer le lecteur USB pendant l’application des mises à niveau. Une fois la mise à niveau du micrologiciel terminée, le téléviseur se met automatiquement hors puis sous tension. Vérifiez la version du micrologiciel une fois les mises à niveau terminées. Lorsque le logiciel est mis à niveau, les paramètres vidéo et audio définis reprennent leur valeur par défaut (d’usine). Nous vous recommandons de noter vos réglages pour les rétablir facilement après la mise à niveau. Canal Met à niveau le logiciel en utilisant le signal diffusé. Mise à niveau en mode Veille Pour poursuivre la mise à jour du logiciel en gardant le téléviseur sous tension, sélectionnez Marche (Actif) en appuyant sur le bouton ▲ ou ▼. 45 minutes après que le mode veille a été activé, une mise à jour manuelle est réalisée automatiquement. Etant donné que le courant est activé de façon interne, l'écran peut s'allumer brièvement pour le produit. Le phénomène peut se poursuivre durant une heure jusqu’à ce que la mise à jour logiciel soit terminée. Autre logiciel Affiche des informations sur la version du logiciel. ❑ Interface commune Installation de la carte d’interface commune (CI) a. Achetez le module CI CAM en vous rendant chez le revendeur le plus proche ou par téléphone. b. Insérez la CI CARD dans la CAM dans la direction indiquée par la flèche jusqu'à ce qu'elle soit emboîtée. c. érez la CAM avec la CI CARD installée dans la fente de l'interface commune. N Insérez la CAM dans la direction indiquée par la flèche, juste au-dessus de l'extrémité, pour qu'elle soit parallèle à la fente. d. Vérifiez si une image est visible sur un canal à signal brouillé Menu CI Cela aide l’utilisateur à sélectionner un élément du menu pris en charge par CAM. Sélectionnez le menu CI dans le menu PC Card. Infos sur l’application Contient des informations relatives à la CAM insérée dans la fente CI et les affiche. Les Application Info concernent la CI CARD. Vous pouvez installer la CAM que le téléviseur soit allumé ou éteint.

1. Achetez le module CI CAM en vous rendant chez le revendeur le plus proche ou par téléphone.

2. Insérez la CI CARD dans la CAM dans la direction indiquée par la flèche jusqu’à ce qu’elle soit emboîtée.

3. Insérez la CAM avec la CI CARD installée dans la fente de l’interface commune. (Insérez la CAM dans la direction indiquée par la flèche, juste au-dessus de l’extrémité pour qu’elle soit parallèle à la fente.)

4. Vérifiez si une image est visible sur un canal à signal brouillé.

Français - 25 BN68-01757J-Fre.indb

2008-9-23 13:22:35 Réglage de l’heure ❑ Horloge Plug & Play Configuration Le réglage de l’horloge est nécessaire pour utiliser les différentes fonctions de la minuterie de la télévision. N L’heure actuelle s’affiche à chaque fois que vous appuyez sur le bouton INFO. N Si vous débranchez le cordon d’alimentation, vous devrez régler à nouveau l’horloge. Mode Horloge Vous pouvez définir l’heure actuelle manuellement ou automatiquement.

• Auto.: Règle automatiquement l’heure en fonction de signaux diffusés.
• Manuel: Permet de régler l’heure manuellement. Réglage. Horloge Vous pouvez définir l’heure actuelle. N Sélectionnez cette option lorsque Mode Horloge est à Manuel. N Vous pouvez régler directement le mois, le jour, les heures et les minutes en appuyant sur les boutons numériques de la télécommande. Langue : Français Horloge Sélection du réseau

: Câble Configuration du réseau sans fil Configuration internet Verrouillage Canal : Marche Modifier PIN Verrouillage parental Sous-titres Horloge Horloge

Veille : Arrêt Minuteur 1 : Désactivé Minuteur 2 : Désactivé Minuteur 3 : Désactivé

❑ Veille → Arrêt / 30 min. / 60 min. / 90 min. / 120 min. / 150 min. / 180 min. U Déplacer La minuterie de mise en veille coupe automatiquement la télévision après une durée préréglée (30, 60, 90, 120, 150 ou 180 minutes). N Le téléviseur passe automatiquement en mode veille lorsque le minuteur atteint 0. N Pour annuler la fonction Veille, sélectionnez Arrêt. T Appuyez sur le bouton TOOLS pour afficher le menu Outils. Vous pouvez également définir la minuterie de veille d’image en sélectionnant Outils → Veille. E Entrer R Retour ❑ Minuteur 1 / Minuteur 2 / Minuteur 3 Trois réglages différents de mise en marche/arrêt peuvent être définis. Période d'activation: Sélectionnez les heures et les minutes et l’action activer/désactiver. (Pour activer le minuteur selon les réglages définis, choisissez Activer.) Période de désactivation: Sélectionnez les heures et les minutes et l’action activer/désactiver. (Pour activer le minuteur selon les réglages définis, choisissez Activer.) Volume: Sélectionnez le niveau de volume désiré. Contenu: Lorsque la fonction Période d'activation est active, vous pouvez activer un canal spécifique ou lire un contenu spécifique tel qu’une photo ou des fichiers audio.

• TV / USB: Sélectionnez TV ou USB. (Assurez-vous que le périphérique USB est branché sur le téléviseur.)
• Antenne: Sélectionnez ATV ou DTV.
• Canal: Sélectionnez la chaîne désirée.
• Musique: Sélectionnez le dossier contenant des fichiers MP3 sur le périphérique USB.
• Photo: Sélectionnez le dossier contenant des fichiers JPEG sur le périphérique USB. Répétition: Sélectionnez Une fois, Ts jours, Lun - Ven, Lun - Sam, Sam - Dim ou Manuel. N Lorsque Manuel est sélectionné, appuyez sur le bouton ► pour sélectionner le jour de la semaine. Appuyez sur le bouton ENTERE sur le jour de votre choix. Le symbole c apparaît alors. N Vous devez préalablement régler l’horloge. N Vous pouvez régler les heures, les minutes et les chaînes directement à l’aide du pavé numérique de la télécommande. N Mise hors tension automatique Lorsque vous définissez la minuterie sur On, le téléviseur s’éteint si aucune commande n’est activée dans les 3 heures qui suivent la mise sous tension. Cette fonction est disponible uniquement lorsque la minuterie est définie sur On ; elle permet d’éviter toute surchauffe occasionnée par une utilisation prolongée du téléviseur. Français - 26 BN68-01757J-Fre.indb

2008-9-23 13:22:35 Connexion réseau Connexion réseau - Câble Connexion par câble pour un environnement DHCP Les paragraphes qui suivent décrivent les procédures à suivre pour configurer le réseau avec le protocole DHCP (Dynamic Host Configuration Protocol). Étant donné qu’une adresse IP, un masque de sous-réseau, une passerelle et un serveur DNS sont automatiquement attribués lorsque DHCP est sélectionné, vous ne devez pas les spécifier manuellement. Panneau arrière du téléviseur Connecteur modem mural Modem externe (ADSL / VDSL / Cable TV) 1 Câble LAN 2 Câble modem

Raccordez le port [LAN] à l’arrière du téléviseur et le modem externe à l’aide d’un câble LAN. Raccordez le connecteur LAN mural et le modem externe à l’aide d’un câble modem. Vous pouvez connecter le réseau via un routeur. Routeur IP Connecteur Modem externe (ADSL / VDSL / Cable TV) modem mural Câble LAN Panneau arrière du téléviseur Câble LAN Câble modem Selon votre réseau, vous pouvez raccorder directement le connecteur LAN et le téléviseur. Panneau arrière du téléviseur Connecteur modem mural Câble LAN N Les connecteurs (position et type de port) de l’appareil externe peuvent varier selon le fabricant. N Si l’allocation de l’adresse IP par le serveur DHCP échoue, éteignez le modem externe, rallumez-le après au moins 10 secondes et réessayez. N Pour les raccordements entre le modem externe et le routeur (Sharer), reportez-vous à la documentation du produit correspondant. N Vous pouvez connecter le téléviseur directement au réseau sans passer par un routeur. N Vous ne pouvez pas utiliser un modem ADSL à connexion manuelle, car celui-ci ne prend pas en charge DHCP. Vous devez utiliser un modem ADSL à connexion automatique. Français - 27 BN68-01757J-Fre.indb

2008-9-23 13:22:39 Connexion LAN pour un environnement IP statique Les paragraphes qui suivent décrivent les procédures à suivre pour configurer le réseau avec une adresse IP statique. Vous devez entrer manuellement l’adresse IP, le masque de sous-réseau, la passerelle et le serveur DNS de votre fournisseur d’accès. Panneau arrière du téléviseur Connecteur LAN mural 1 Câble LAN

Raccordez le port [LAN] à l’arrière du téléviseur et le connecteur LAN à l’aide d’un câble LAN. Vous pouvez connecter le réseau via un routeur. Connecteur LAN mural Routeur IP Panneau arrière du téléviseur Câble LAN Câble LAN N Les connecteurs (position et type de port) de l’appareil externe peuvent varier selon le fabricant. N Si vous utilisez une adresse IP statique, votre fournisseur d’accès vous communiquera l’adresse IP, le masque de sousréseau, la passerelle et le serveur DNS appropriés. Vous devez entrer ces valeurs pour effectuer la configuration réseau. Si vous ne connaissez pas ces valeurs, consultez votre administrateur de réseau. N Pour la configuration et le raccordement d’un routeur (Sharer), reportez-vous à la documentation du produit correspondant. N Vous pouvez connecter le téléviseur directement au réseau sans passer par un routeur. N Si vous utilisez un routeur IP prenant en charge le protocole DHCP, vous pouvez configurer l’appareil comme utilisant DHCP ou une adresse IP statique. N Pour les procédures à suivre si vous utilisez une adresse IP statique, consultez votre fournisseur d’accès. Connexion réseau - Sans fil Vous pouvez vous connecter au réseau sans fil au travers d’un routeur IP sans fil. Panneau latéral du téléviseur Connecteur LAN mural Adaptateur "Samsung Wireless LAN Adapter " Routeur IP sans fil Câble LAN

1. Branchez ‘Samsung Wireless LAN Adapter’ sur le connecteur Wiselink du téléviseur.

N Vous devez employer ‘Samsung Wireless LAN Adapter’(WIS-08BG) pour utiliser un réseau sans fil. N L’adaptateur ‘Samsung Wireless LAN Adapter’ est vendu séparément. Pour vous le procurer, contactez un agent ou un centre de services Samsung Electronics. N Pour utiliser un réseau sans fil, vous devez connecter le téléviseur à un routeur IP sans fil. N Si ce routeur prend en charge le protocole DHCP, le téléviseur peut utiliser DHCP ou une adresse IP statique pour se connecter au réseau sans fil. N Vous devez utiliser un routeur IP sans fil prenant en charge IEEE 802.11 B ou IEEE 802.11G. N Si le routeur IP sans fil vous permet de désactiver/activer la fonction de connexion Ping, activez-la. N Réglez le routeur IP sans fil en mode Infrastructure. Le mode Ad-hoc n’est pas pris en charge. N Sélectionnez un canal inutilisé pour le routeur IP sans fil. Si le canal affecté au routeur IP sans fil est actuellement utilisé par un autre périphérique dans le voisinage, il y aura des interférences et la communication peut échouer. N Pour la clé de sécurité du routeur IP, les options suivantes sont obligatoires.

1) Authentication Mode : WEP, WPAPSK, WPA2PSK

2) Encryption Type : WEP, TKIP, AES

SI vous utilisez d’autres paramètres, le routeur ne fonctionnera pas avec le téléviseur. Français - 28 BN68-01757J-Fre.indb

2008-9-23 13:22:43 Configuration du réseau ❑ Sélection du réseau Langue configuration Sélectionnez Cable ou Wireless, selon la méthode utiliser pour la connexion au réseau. N Le menu n’est disponible que si ‘Samsung Wireless LAN Adapter’ est connecté. Câble: Connexion au réseau par câble. Sans fil: Connexion sans fil. : Français Horloge Sélection du réseau : Câble

Configuration du réseau sans fil Configuration internet Verrouillage Canal : Marche Modifier PIN Verrouillage parental Sous-titres ❑ Configuration internet Langue du télétexte

Conf. Prot. Internet → Config. auto. / Config. Manuel Test réseau: Permet de tester ou vérifier la connexion réseau après la configuration du réseau. N En cas d’impossibilité de se connecter à un réseau câblé Si votre fournisseur d’accès a enregistré l’adresse MAC du périphérique utilisé pour se connecter la première fois à Internet et qu’il authentifie cette adresse MAC chaque fois que vous vous connectez à Internet, votre téléviseur ne pourra pas se connecter à Internet car l’adresse MAC différera de celle du périphérique (votre PC) utilisé pour se connecter la première fois. Dans ce cas, demandez à votre fournisseur d’accès la procédure à suivre pour connecter des périphériques autres que votre PC (p. ex. votre téléviseur) à Internet. Si votre fournisseur d’accès exige un identifiant ou un mot de passe pour la connexion à Internet (réseau), votre téléviseur ne pourra pas se connecter à Internet. Dans ce cas, vous devez entrer l’identifiant ou le mot de passe lors de la connexion à Internet à l’aide d’un routeur. La connexion à Internet peut échouer à cause d’un problème de pare-feu (firewall). Dans ce cas, contactez votre fournisseur d’accès. Si vous ne pouvez pas vous connecter à Internet même en suivant les procédures communiquées par votre fournisseur d’accès, consultez un Centre de services Samsung Electronics. ❑ Configuration du réseau sans fil Conf. Prot. Internet → Config. auto. / Config. Manuel Test réseau: Permet de tester ou vérifier la connexion réseau après la configuration du réseau. N En cas d’impossibilité de se connecter à un réseau sans fil Il se peut que votre téléviseur ne parvienne pas à localiser un point d’accès configuré comme SSID privé. Dans ce cas, modifiez les paramètres de point d’accès et réessayez. Si votre fournisseur d’accès a enregistré l’adresse MAC du périphérique utilisé pour se connecter la première fois à Internet et qu’il authentifie cette adresse MAC chaque fois que vous vous connectez à Internet, votre téléviseur ne pourra pas se connecter à Internet car l’adresse MAC différera de celle du périphérique (votre PC) utilisé pour se connecter la première fois. Dans ce cas, demandez à votre fournisseur d’accès la procédure à suivre pour connecter des périphériques autres que votre PC (p. ex. votre téléviseur) à Internet. Si vous ne pouvez pas vous connecter à Internet même en suivant les procédures communiquées par votre fournisseur d’accès, consultez un Centre de services Samsung Electronics. Sélec. Point accés: Vous pouvez sélectionner le routeur à utiliser pour la connexion au réseau sans fil. N Si la liste de points d’accès ne comporte pas de point d’accès sans fil, appuyez sur le bouton Rouge. N Une fois la connexion effectuée, l’écran initial réapparaît. N Si vous avez sélectionné un point d’accès qui exige une authentification, entrez la clé de sécurité. N Si vous avez sélectionné un point d’accès exigeant une authentification : - L’écran de saisie de la clé de sécurité apparaît. - Entrez la clé de sécurité et appuyez sur le bouton ENTERE. - Utilisez les touches de la télécommande dans l’écran de saisie de la clé de sécurité. N L'écran de configuration peut varier en fonction des types de sécurité. Bouton (cercle) (ENTER) Bouton rouge Bouton vert Bouton bleu Description Déplace la sélection vers le haut/le bas/la gauche/la droite. Entre le caractère sélectionné. Permet de basculer entre majuscules et minuscules. Permet d'effacer un caractère déjà introduit. Permet de mettre fin à la saisie de la clé de sécurité. Français - 29 BN68-01757J-Fre.indb

2008-9-23 13:22:44 Configuration internet - Config. auto. Si vous connectez un câble réseau et que le réseau prend en charge DHCP, les paramètres IP (Internet Protocol) sont configurés automatiquement. Vérifiez si le câble LAN est correctement branché. (Voir page 27)

Réglez Sélection du réseau sur Câble. Sélectionnez Configuration internet. Réglez Config. prot. Internett sur Config. auto..

Sélectionnez Test réseau pour vérifier la connexion au réseau. Configuration internet - Config. man. Pour connecter le téléviseur au réseau en utilisant une adresse IP statique, vous devez configurer les paramètres IP (Internet Protocol). Vérifiez si le câble LAN est correctement branché. (Voir page 27)

Réglez Sélection du réseau sur Câble. Sélectionnez Configuration internet. Réglez Config. prot. Internet sur Config. man.. Configurez les paramètres Adresse IP, Masque de sous-réseau, Passerelle et Serveur DNS.

N Appuyez sur les boutons numériques de la télécommande lorsque vous paramétrez le réseau manuellement. Sélectionnez Test réseau pour vérifier la connexion au réseau. Configuration du réseau sans fil - Config. auto. Le menu n’est disponible que si ‘Samsung Wireless LAN Adapter’ est connecté. (Voir page 28) Si vous connectez un câble réseau et que le réseau prend en charge DHCP, les paramètres IP (Internet Protocol) sont configurés automatiquement. Le routeur sans fil à connecter à ce produit doit prendre en charge DHCP.

Réglez Sélection du réseau sur Sans fil. Sélectionnez Configuration du réseau sans fil. Réglez Config. prot. Internet sur Config. auto.. Sélectionnez un point d’accès via Sélec. Point accés. Sélectionnez Test réseau pour vérifier la connexion au réseau. Configuration du réseau sans fil - Config. man. Le menu n’est disponible que si ‘Samsung Wireless LAN Adapter’ est connecté. (Voir page 28)

Réglez Sélection du réseau sur Sans fil. Sélectionnez Configuration du réseau sans fil. Réglez Config. prot. Internett sur Config. man.. Sélectionnez un point d’accès via Sélec. Point accés. Sélectionnez Test réseau pour vérifier la connexion au réseau. Français - 30 BN68-01757J-Fre.indb

2008-9-23 13:22:45 Liste Source / Modif. Nom ❑ Liste Source Entrée Permet de sélectionner le téléviseur ou d’autres sources d’entrée externes comme les lecteurs DVD ou les décodeurs câble/récepteurs satellite (boîtiers décodeurs) connectés au téléviseur. Permet de sélectionner la source d’entrée de votre choix. Liste Source Modif. Nom TV, Ext.1, Ext.2, AV, S-Video, Component, PC, HDMI1, HDMI2 / DVI, HDMI3, HDMI4, USB, DLNA. N Vous ne pouvez sélectionner que les appareils externes connectés au téléviseur. Dans Liste Source, les entrées connectées sont mises en surbrillance et affichés en début de liste. Les entrées non connectées apparaissent dans le bas de la liste. N Utilisation des boutons de couleur de la télécommande dans la liste des sources - Rouge (Refresh): Actualise la liste des unités externes se connectant. - TOOLS (Option): Affiche les menus Modif. Nom et Information. O Appuyez sur le bouton SOURCE de la télécommande pour afficher une source de signal externe. Le Mode TV peut être sélectionné en appuyant sur le bouton TV, les boutons numériques (0-9) et le bouton P < / > de la télécommande. ❑ Modif. Nom Magnétoscope / DVD / Décodeur Câble / Décodeur satellite / Décodeur PVR / Récepteur AV / Jeu / Caméscope / PC / TV / IPTV / Blu-Ray / HD DVD / DMA Nommez le périphérique connecté aux prises d’entrée pour rendre la sélection des sources d’entrée plus facile. N Lorsqu’un PC d’une résolution de 1 920 x 1 080 à 60 Hz est branché sur le port HDMI IN2, vous devez régler le mode HDMI2/DVI sur PC dans Modif. Nom du mode Entrée. Guide Produit

Appuyez sur le bouton MENU pour afficher le menu. Appuyez sur le bouton ▲ ou ▼ pour sélectionner Application, puis appuyez sur le bouton ENTERE. Appuyez sur le bouton ▲ ou ▼ pour sélectionner Guide Produit, puis appuyez sur le bouton ENTERE. Appuyez sur le bouton ◄ ou ► pour sélectionner un Guide (Picture Quality, Entertainment ou Connectivity) et appuyez ensuite sur le bouton ENTERE. Vous pouvez parcourir l’écran r Guide Produit à l’aide des boutons ◄ et ►. Picture Quality Anynet+ (HDMI-CEC) Application Le Guide de produit vous donne des informations sur les fonctions les plus importantes de ce téléviseur. Content Library Guide Produit

Appuyez sur le bouton EXIT pour quitter le menu. Français - 31 BN68-01757J-Fre.indb

2008-9-23 13:22:45 Utilisation de la télécommande dans le menu Guide Produit Bouton Bouton jaune Description Affiche le contenu du menu Guide Produit dans l’ordre. (Exécution automatique)

(cercle) Déplace le curseur et sélectionne un élément. ENTERE Valide l’élément actuellement sélectionné. RETURN EXIT , PRE-CH

Revient au menu précédent. Arrête la fonction en cours et revient au menu principal Guide Produit. Arrête le mode Product Guide et revient au mode TV. WISELINK Pro Connexion d’un périphérique USB

Appuyez sur le bouton POWER pour allumer le téléviseur. Panneau latéral du téléviseur Connectez un périphérique USB contenant des fichiers photo, musicaux et/ou film à la prise WISELINK Pro (prise USB) située sur le côté du téléviseur. Lecteur USB Si vous entrez dans le mode WISELINK Pro alors qu’aucun périphérique USB n’est connecté, le message “Auc. app. branché. Vérifier branchement.” s’affiche. Dans ce cas, insérez le périphérique USB, quittez l’écran en appuyant sur le bouton W.LINK de la télécommande et entrez de nouveau dans l’écran WISELINK Pro. Le protocole MTP (Media Transfer Protocol) n’est pas pris en charge. Le système de fichiers ne prend en charge que le format FAT16/32 (le système de fichiers NTFS n’est pas pris en charge). Il est possible que certains types d’appareils photo numériques et de périphériques audio USB ne soient pas compatibles avec ce téléviseur. WISELINK Pro ne prend en charge que les périphériques de stockage de masse USB de la classe MSC. La classe de stockage de masse MSC est dédiée aux périphériques de transport de masse uniquement. Il s’agit notamment des clés USB et des lecteurs de cartes Flash (les concentrateurs et les disques durs USB ne sont pas pris en charge). Connectez-vous directement au port USB de votre téléviseur. Si vous utilisez une connexion par câble séparée, un problème de compatibilité USB risque de se poser. Avant de connecter l’appareil au téléviseur, sauvegardez vos fichiers afin d’éviter qu’ils ne soient endommagés ou que des données ne soient perdues. SAMSUNG ne saurait, en aucun cas, être tenu responsable de la perte de données ou de l’endommagement d’un fichier de données. Ne déconnectez pas le périphérique USB en cours de chargement. MSC prend en charge les fichiers MP3 et JPEG, alors qu’un périphérique PTP prend uniquement en charge les fichiers JPEG. Le format JPEG séquentiel est pris en charge. Plus la résolution de l’image est élevée, plus le temps d’affichage à l’écran sera long. La résolution JPEG maximale prise en charge est 15 360 x 8 640 pixels. Pour les fichiers non pris en charge ou endommagés, le message Format fichier non compatible s’affiche. Si le nombre de fichiers photo est supérieur à 4 000 (ou à 3 000 dans le cas des fichiers musicaux), il se peut que les fichiers situés au-delà de cette limite ne soient pas affichés dans la Liste des photos (ou dans la Liste musicale). Les fichiers MP3 avec gestion des droits numériques (DRM) téléchargés à partir d’un site payant ne peuvent pas être lus. La technologie DRM (Gestion des droits numériques) prend en charge la création de contenu, la distribution et la gestion intégrales du contenu (par exemple, la protection des droits et des intérêts des fournisseurs de contenu, la prévention de la copie illégale du contenu), ainsi que la gestion de la facturation et des règlements. Si vous passez à une photo, son chargement peut prendre quelques secondes. A ce stade, l’icône de chargement apparaît.

2008-9-23 13:22:46 Utilisation de la fonction WISELINK Pro Cette fonction vous permet de lire des photos, de la musique et/ou des films enregistrés sur un périphérique de stockage de masse USB (MSC). Accès au menu WISELINK Pro

Appuyez sur le bouton MENU. Appuyez sur le bouton ▲ ou ▼ pour sélectionner Application, puis appuyez sur le bouton ENTERE. Appuyez sur le bouton ▲ ou ▼ pour sélectionner WISELINK Pro, puis appuyez sur le bouton ENTERE. N Le menu WISELINK Pro s’affiche. O Appuyez sur le bouton W.LINK de la télécommande pour afficher le menu WISELINK Pro. O Appuyez plusieurs fois sur le bouton SOURCE de la télécommande pour sélectionner USB ou DLNA, puis appuyez sur le bouton ENTER E.

WISELINK Pro SUM 851.98MB/995.00MB Free PHOTO Photo Music Movie Setup SUM Périph. Retour Appuyez sur le bouton rouge, puis sur le bouton ▲ ou ▼ pour sélectionner l’unité de stockage USB correspondante (si elle est connectée par le biais d’un concentrateur). Appuyez sur le bouton ENTERE. N Cette fonction diffère selon l’unité de stockage USB connectée au téléviseur. N Le nom du périphérique USB sélectionné s’affiche dans le coin inférieur gauche de l’écran. Appuyez sur le bouton ◄ ou ► pour sélectionner une icône (Photo, Music, Movie, Setup), puis appuyez sur le bouton ENTERE. Pour quitter le mode WISELINK Pro, appuyez sur le bouton W.LINK de la télécommande. N Les jeux vidéo sont pris en charge (pas de programmes de jeu). Retrait d’une unité de stockage USB en toute sécurité Vous pouvez retirer le périphérique du téléviseur en toute sécurité.

Appuyez sur le bouton TOOLS dans l'écran de la liste des fichiers WISELINK Pro ou pendant la lecture d'un fichier musical ou d'un diaporama. Appuyez sur le bouton ▲ ou ▼ pour sélectionner Retrait sécurisé, puis appuyez sur le bouton ENTERE. Retirez le périphérique USB du téléviseur. Photo image_1.jpg Mois Date Couleur Compo. Dossier Favori

Jan Lire gp act. : Jan.01.2008 : Gris Supprimer : P-other Information : ★ ★ ★ Retrait sécurisé Préférence Mois Date SUM Jan Nov

: Jan : Jan.01.2008 : Gris : P-other

Périph. Favoris Sélection Passer Option Fichier sélectionné: le fichier actuellement sélectionné est mis en surbrillance. Les fichiers photo et film sont affichés sous la forme de miniatures. Fenêtre d’informations: affiche des informations sur le fichier actuellement sélectionné. Il existe une fenêtre d’informations distincte destinée uniquement aux fichiers photo et film. Dans le cas des fichiers musicaux, les informations apparaissent également à l’endroit où sont affichés les fichiers. Ordre de tri actuel: ce champ affiche l’ordre de tri actuel des fichiers. Appuyez sur le bouton ▲ ou ▼ pour modifier l’ordre de tri des fichiers. Groupes: affiche les groupes de tri. Le groupe de tri contenant la photo actuellement sélectionnée est mis en surbrillance. Périphérique actuel: indique le nom du périphérique actuellement sélectionné. Appuyez sur le bouton rouge pour sélectionner un périphérique. Informations de sélection: indique le nombre de photos sélectionnées en appuyant sur le bouton Jaune. Options d’aide

• Bouton Rouge (Périph.): sélectionne un appareil connecté.
• Bouton Vert (Favoris): modifie le réglage des favoris pour le fichier sélectionné. Appuyez plusieurs fois sur ce bouton jusqu’à ce que la valeur voulue apparaisse.
• Bouton Jaune (Sélection): sélectionne le fichier dans la liste. Les fichiers musicaux sélectionnés sont marqués du symbole c. Appuyez une nouvelle fois sur le bouton jaune pour annuler la sélection d’un fichier.
• Bouton πµ (Passer): passe au groupe de tri précédent / suivant.
• Bouton TOOLS (Option): affiche les menus d’options. (Le menu varie en fonction de l’état actuel.) Utilisation de la télécommande dans le menu WISELINK Pro Bouton Description

(cercle) Déplace le curseur et sélectionne un élément. ENTERE Valide l’élément actuellement sélectionné. Lors de lecture d’un diaporama, d’un fichier musical ou d’un film : - Appuyer sur le bouton ENTERE pendant la lecture suspend celle-ci. - Appuyer sur le bouton ENTERE en mode Pause relance la lecture. Lance la lecture d'un diaporama ou d'un fichier musical, ou le met en pause. RETURN TOOLS Revient au menu précédent. Exécute diverses fonctions dans les menus Photo, Musique et Film. Arrête la lecture du diaporama, du fichier musical ou du film. Passe au groupe précédent / suivant. INFO W.LINK , PRE-CH

EXIT Affiche des informations sur le fichier. Quitte le mode WISELINK Pro. Arrête le mode WISELINK Pro et revient au mode TV. Arrête la fonction en cours et revient au menu principal WISELINK Pro. Français - 34 BN68-01757J-Fre.indb

2008-9-23 13:22:49 Utilisation et tri de la liste des photos Vous pouvez trier les photos dans la Liste des photos selon un ordre particulier.

Appuyez sur le bouton ▲ ou ▼ pour sélectionner un ordre de tri dans la Liste des photos. N Les photos sont triées selon le nouvel ordre de tri sélectionné. N Pour passer au groupe précédent/suivant, appuyez sur le bouton π (Retour arrière) ou µ (Avance rapide). Appuyez sur le bouton ∂ (Lecture)/ENTERE pour lancer le diaporama dans l’ordre sélectionné par l’utilisateur. N Les informations d’un fichier photo sont définies automatiquement. N Les informations Couleur et Compo. extraites d’un fichier photo peuvent être différentes de ce à quoi s’attend l’utilisateur. N Les informations sur la photo sont définies automatiquement. Vous pouvez modifier les paramètres Couleur, Compo. et Favori. N Les photos pour lesquelles aucune information ne peut être affichée sont définies comme Non classé. N PTP ne prend pas en charge le tri des dossiers. Photo image_1.jpg Mois Date Couleur Compo. Dossier Favori : Jan : Jan.01.2008 : Gris : P-other

Préférence Mois Jan Nov

Date Périph. Favoris Sélection SUM Passer Option Ordre de tri de la Liste des photos Mois Trie et affiche les photos par mois. Le tri se fait uniquement sur la base du mois (de janvier à décembre), quelle que soit l’année. Date Trie et affiche les photos par date. Le tri s’effectue par année et par mois, en commençant par la photo la plus ancienne. Couleur Trie les photos par couleur. Vous pouvez modifier les informations de couleur de la photo. N Options Couleur: Rouge, Jaune, Vert, Bleu, Magenta, Noir, Gris, Non classés. Compo. Trie les photos par composition. Vous pouvez modifier les informations de composition des photos. N Options Compo.: (horizontal), (vertical), (objet), (perspective), (motif), Non classés. Dossier Trie les photos par dossier. Si le périphérique USB contient de nombreux dossiers, les fichiers photo sont affichés dans l’ordre dans chaque dossier. Le fichier photo dans le dossier racine est affiché en premier, suivi des autres par ordre alphabétique. Préférence Trie les photos par préférence (Favori). Vous pouvez modifier les préférences des photos. N Modification du réglage favori Sélectionnez la photo de votre choix dans la Liste des photos, puis appuyez plusieurs fois sur le bouton vert jusqu’à ce que le réglage voulu apparaisse. N Options Favori: ★ ★ ★ , ★ ★ ★ , ★ ★ ★ , ★ ★ ★ Menu d’options de la Liste des photos Diaporama Ce menu vous permet de lire un diaporama à l’aide des fichiers photo situés sur l’unité de stockage USB. Photo Lire gp act. image_1.jpg Mois Date Couleur Compo. Dossier Favori : Jan Diaporama : Jan.01.2008 Lire gp act. :Gris Supprimer : P-other : ★ ★ ★ Information

Ce menu vous permet de lire un diaporama portant uniquement sur les fichiers photo du groupe de tri sélectionné. Préférence Supprimer Mois Ce menu vous permet de supprimer les fichiers photo sélectionnés. Date SUM Jan Nov

Périph.l Favoris Sélection Saut Option Changer gp Vous pouvez modifier les informations Couleur et Compo. des fichiers photo. N Les informations de groupe du fichier actuel sont mises à jour et le fichier est déplacé vers le nouveau groupe. N Pour modifier les informations de plusieurs fichiers, sélectionnez ceux de votre choix en appuyant sur le bouton jaune. Français - 35 BN68-01757J-Fre.indb

2008-9-23 13:22:51 Information Affiche des informations sur les fichiers photo, dont l’ordre du fichier dans le répertoire actuel, le nom, la taille, la résolution, la date de modification et le chemin d’accès. N Vous pouvez appliquer les mêmes procédures pour afficher les informations des fichiers photo pendant un diaporama. O Une autre solution consiste à sélectionner une photo dans la liste et à appuyer ensuite sur le bouton INFO pour visualiser les informations. Retrait sécurisé Vous pouvez retirer le périphérique du téléviseur en toute sécurité. Visualisation d’une photo ou d’un diaporama Visualisation d’un diaporama

Appuyez sur le bouton ◄ ou ► pour sélectionner la photo voulue dans la Liste des photos. Appuyez sur le bouton TOOLS. Appuyez sur le bouton ▲ ou ▼ pour sélectionner Diaporama, puis appuyez sur le bouton ENTERE. N Tous les fichiers contenus dans la liste des photos seront utilisés pour le diaporama. N Durant le diaporama, les fichiers s’affichent dans l’ordre à partir du fichier à l’écran. N Le diaporama progresse dans l’ordre de tri choisi dans la Liste des photos. N Des fichiers musicaux peuvent être lus automatiquement pendant le diaporama, si l’option Fond musical est définie sur Marche. (Voir page 37.) ► Normal SUM 20/22 image_1.jpg E Pause 440x440 Préc. 2.0KB 2008/1/1 Option Retour Suivant O Lorsqu’une liste de photos est affichée, appuyez sur le bouton ∂(Lecture)/ENTERE de la télécommande pour lancer le diaporama. N Boutons de commande du diaporama Permet de quitter le mode diaporama et de revenir à la liste des photos. ENTERE Lance/Interrompt la lecture du diaporama.

Lance la lecture du diaporama. TOOLS Exécute diverses fonctions dans les menus Photo.

Modifie la vitesse de lecture du diaporama. Lecture du groupe courant

Appuyez sur le bouton ▲ ou ▼ pour sélectionner un ordre de tri. (Mois, Date, Couleur, Compo., Dossier, Préférence) Appuyez sur le bouton π (Retour arrière) ou µ (Avance rapide) pour sélectionner le groupe de votre choix. Appuyez sur le bouton TOOLS. Appuyez sur le bouton ▲ ou ▼ pour sélectionner Lire gp act., puis appuyez sur le bouton ENTERE. N Seules les photos du groupe contenant les fichiers sélectionnés seront utilisées pour le diaporama. Pour exécuter un diaporama avec uniquement les fichiers sélectionnés

Appuyez sur le bouton ◄ ou ► pour sélectionner la photo voulue dans la Liste des photos. Appuyez sur le bouton jaune. Répétez l’opération ci-dessus pour sélectionner plusieurs photos. N La marque c s’affiche à gauche de la photo sélectionnée. N Si vous sélectionnez un seul fichier, le diaporama ne s’exécute pas. N Pour désélectionner tous les fichiers, appuyez sur le bouton TOOLS et sélectionnez Désélect. tout. Appuyez sur le bouton ∂ (Lecture)/ENTERE. O Les fichiers sélectionnés seront utilisés pour le diaporama. Français - 36 BN68-01757J-Fre.indb

2008-9-23 13:22:52 Menu d’options du diaporama Arrêter le diaporama/Lancer le diaporama Outils Vous pouvez lancer ou arrêter un diaporama. Rotat. Vous pouvez faire pivoter les photos enregistrées sur une unité de stockage USB. N Chaque fois que vous appuyez sur le bouton ◄, la photo pivote successivement à 270˚, 180˚, 90˚ et 0˚. N Chaque fois que vous appuyez sur le bouton ►, la photo pivote successivement à 90˚, 180˚, 270˚ et 0˚. Arrêter le diaporama Rotat. Zoom Vit. diaporama : Normal Fond musicall : Arrêt Paramètres de musique de fond Réglage de l’image Text du son Information U Déplacer E Entrer e Quitter Zoom Vous pouvez faire agrandir les photos enregistrées sur une unité de stockage USB. (x1 → x2 → x4) N Pour déplacer l’image agrandie, appuyez sur le bouton ENTERE, puis sur ▲/▼/◄/►. Notez que lorsque la taille de l’image agrandie est inférieure à celle de l’écran, la fonction de déplacement est inopérante. N Le fichier agrandi n’est pas enregistré. N Si vous avez sélectionné Rotat., l'option Zoom est désactivée. Vit. diaporama Sélectionnez cette option pour modifier la vitesse de défilement du diaporama. N Vous ne pouvez sélectionner la vitesse du diaporama que pendant sa diffusion. N Vous pouvez également modifier la vitesse du diaporama en appuyant sur la touche π (Retour arrière) ou µ (Avance rapide) pendant la lecture. Fond musical → Marche / Arrêt Si vous définissez Fond musical sur Marche, la musique de fond sera lue lors de l’affichage de photos individuelles ou sous la forme d’un diaporama. Si vous définissez Fond musical sur Marche, un écran s’affiche pour vous permettre de définir le fond musical. Pour utiliser cette fonction, de la musique et des photos doivent être stockées sur l’unité USB. Paramètres de musique de fond Vous pouvez sélectionner la musique de fond d’un diaporama. N Si vous désactivez la fonction Fond musical, aucune musique ne sera diffusée, même si les réglages Paramètres de musique de fond ont été effectués. N Le changement du Mode mus. de fond exige le chargement de fichiers musicaux. Lisez des fichiers musicaux dans la catégorie voulue.

• Mode musicale → Humeur/Fichier sélectionné/Aléatoire
• Fond musical → Energique/Rhytmique/Triste/Enivrante/Calme N Si vous définissez Fond musical sur Humeur, vous pouvez sélectionner une ambiance. N Vous ne pouvez pas sélectionner une ambiance qui ne fait pas partie des fichiers musicaux stockés sur l’unité USB.
• Sél. fich. music. N Si vous définissez Fond musical sur Fichier sélectionné, vous pouvez choisir un fichier musical. Réglage de l’image/Text du son Reportez-vous à la page 43. Information Les informations relatives au fichier photo sont affichées. Retrait sécurisé Vous pouvez retirer le périphérique du téléviseur en toute sécurité. Français - 37 BN68-01757J-Fre.indb

2008-9-23 13:22:52 Utilisation et tri de la Liste musicale Vous pouvez trier les fichiers musicaux de la Liste musicale dans un ordre particulier.

Appuyez sur le bouton ▲ ou ▼ pour sélectionner un ordre de tri dans la Music Liste musicale. Thanks I Love You Better than yesterday N Les fichiers musicaux sont triés selon le nouvel ordre de tri sélectionné. Jee Darby Catherine N Pour passer au groupe précédent/suivant, appuyez sur le bouton π (Retour arrière) ou µ (Avance rapide). Energetic Sad Calm Appuyez sur le bouton ENTERE pour commencer la lecture des fichiers musicaux dans l’ordre sélectionné par l’utilisateur. Titre N Les informations des fichiers musicaux sont définies automatiquement. N Les informations Humeur extraites d’un fichier musical peuvent être Périph. Favoris Sélection Option SUM Passer différentes de ce à quoi s’attend l’utilisateur N Les informations musicales sont définies automatiquement. Vous pouvez modifier les réglages Humeur et Favori. N Les fichiers musicaux pour lesquels aucune information ne peut être affichée sont définis comme Non classé. N Si aucun titre n’est défini pour un fichier musical, le nom du fichier s’affiche. N Si aucune information n’est disponible pour les réglages Genre, Artiste, Album ou Année, ceux-ci sont vides à l’écran. Album 1 Pop

Album 2 Pop Album 3 Pop Préférence

Ordre de tri de la Liste musicale Titre: Les musiques sont triées en fonction de l'ordre alphabétique du titre. Artiste: Les fichiers musicaux sont triés en fonction de l'ordre alphabétique de l'artiste. Humeur: trie les fichiers musicaux par ambiance. Vous pouvez modifier les informations d’ambiance de la musique. N Options Humeur: Energique, Rhytmique, Triste, Enivrante, Calme, Non classé Genre: trie les fichiers musicaux par genre. Dossier: trie les fichiers musicaux par dossier. Si le périphérique USB contient de nombreux dossiers, les fichiers sont affichés dans l’ordre dans chaque dossier. Le fichier musical situé dans le dossier racine est affiché en premier, suivi des autres par ordre alphabétique. Préférence: trie les fichiers musicaux par préférence (Favori). Vous pouvez modifier les préférences des fichiers musicaux. N Modification du paramètre Favori Sélectionnez le fichier musical de votre choix dans la Liste musicale, puis appuyez plusieurs fois sur le bouton vert jusqu’à ce que le réglage voulu apparaisse. N Pour modifier les informations de plusieurs fichiers, sélectionnez ceux de votre choix en appuyant sur le bouton jaune. N Options Favori: ★ ★ ★ , ★ ★ ★ , ★ ★ ★ , ★ ★ ★ Menu d’options de la Liste musicale Lire gp act.: ce menu vous permet de lire uniquement les fichiers musicaux du groupe de tri sélectionné. Music Thanks Supprimer: ce menu vous permet de supprimer les fichiers musicaux sélectionnés. Changer gp: vous pouvez modifier les informations d’ambiance des fichiers musicaux. Les informations de groupe du fichier actuel sont mises à jour et le fichier est déplacé vers le nouveau groupe. N Pour modifier les informations de plusieurs fichiers, sélectionnez ceux de votre choix en appuyant sur le bouton jaune. Darby Album 1 Pop Triste than yesterday LireBetter gp act. Supprimer Catherine Changer gp Album 3 Information2005 Pop I Love You Jee Album 2 Pop

Artist Humeur Genre SUM Rhytmique

Enivrante Périph. Favoris Sélection Calme Passer

Option Information: affiche des informations sur les fichiers musicaux, dont l’ordre du fichier dans le répertoire actuel, le nom, la taille, la date de modification et le chemin d’accès. N Vous pouvez appliquer les mêmes procédures pour afficher les informations des fichiers musicaux pendant un diaporama. O Une autre solution consiste à sélectionner un fichier musical dans la liste et à appuyer ensuite sur le bouton INFO pour visualiser les informations. Retrait sécurisé: vous pouvez retirer le périphérique du téléviseur en toute sécurité. Français - 38 BN68-01757J-Fre.indb

2008-9-23 13:22:53 Lecture de musique Lecture d’un fichier musical

Appuyez sur le bouton ◄ ou ► pour sélectionner un fichier musical à lire. 7/14 00:01:15 00:05:41 Appuyez sur le bouton ∂ (Lecture)/ENTERE. I Love You N Ce menu affiche uniquement les fichiers portant l’extension MP3. Les fichiers portant d’autres extensions ne s’affichent pas, même s’ils sont enregistrés sur le même périphérique USB. N Les boutons π (Retour arrière) et µ (Avance rapide) ne fonctionnent pas durant la lecture. N Le fichier sélectionné s’affiche en haut de l’écran, avec la durée de lecture. Pause Précédent Suivant Option Retour SUM N Pour régler le volume sonore, appuyez sur le bouton de volume de la télécommande. Pour couper le son, appuyez sur le bouton MUTE de la télécommande. N La durée de lecture d’un fichier musical peut s’afficher sous la forme “00:00:00” si les informations relatives au temps de lecture ne figurent pas au début du fichier. N Boutons de commande de lecture ENTERE Lance/Interrompt la lecture du fichier musical.

Lance la lecture du fichier musical.

Interrompt la lecture du fichier musical.

TOOLS Quitte le mode de lecture et revient à la Liste musicale. Exécute diverses fonctions dans les menus Musique. N Icône d’informations sur la fonction Musique Tous les fichiers musicaux du dossier (ou le fichier sélectionné) sont répétés. Mode Répétition est défini sur Marche. Tous les fichiers musicaux du dossier (ou le fichier sélectionné) sont lus une seule fois. Mode Répétition est défini sur Arrêt. Lecture du groupe de musiques

Appuyez sur le bouton ▲ ou ▼ pour sélectionner un ordre de tri. (Titre, Artiste, Humeur, Genre, Dossier, Préférence)

Appuyez sur le bouton π (Retour arrière) ou µ (Avance rapide) pour sélectionner le groupe de votre choix. Appuyez sur le bouton TOOLS. Appuyez sur le bouton ▲ ou ▼ pour sélectionner Lire gp act., puis appuyez sur le bouton ENTERE. N Tous les fichiers musicaux du groupe de tri, y compris le fichier sélectionné, sont lus. Lecture des fichiers musicaux sélectionnés

Appuyez sur le bouton ◄ ou ► pour sélectionner le fichier musical de votre choix dans la Liste musicale. Appuyez sur le bouton jaune. Répétez l’opération ci-dessus pour sélectionner plusieurs fichiers musicaux. N La marque c s’affiche à gauche du fichier musical sélectionné. Appuyez sur le bouton ∂ (Lecture)/ENTERE. N Seul le fichier sélectionné est lu. Menu d’options de lecture de musique Mode Répétition → Marche / Arrêt Vous pouvez lire des fichiers musicaux en boucle. Outils Mode Répétition ◄ Marche ► Réglage de l’image Test du son Information Retrait sécurisé Réglage de l’image/Test du son Reportez-vous à la page 43. Information Les informations relatives au fichier musical sont affichées. U Déplacer L Régler e Quitter Retrait sécurisé Vous pouvez retirer le périphérique du téléviseur en toute sécurité. Français - 39 BN68-01757J-Fre.indb

2008-9-23 13:22:54 Utilisation et tri de la Liste des films Vous pouvez trier les films de la Liste des films selon un ordre particulier.

Appuyez sur le bouton ▲ ou ▼ pour sélectionner un ordre de tri dans la Liste des films. N Les films sont triés selon le nouvel ordre de tri sélectionné. N Pour passer au groupe précédent/suivant, appuyez sur le bouton π (Retour arrière) ou µ (Avance rapide). N La fonction vidéo ne prend pas en charge les sous-titres.(par ex., les fichiers .smi, .srt, .sub, etc. ni les sous-titres intégrés aux fichiers vidéo). Appuyez sur le bouton ∂ (Lecture)/ENTERE pour lire le film dans l’ordre sélectionné par l’utilisateur. N Les films sont triés selon le nouvel ordre de tri sélectionné. N Les informations sur le film sont définies automatiquement. Vous pouvez modifier le réglage Favori. Photo movie_1.jpg Date Dossier Favori Préférence Titre : Jan.01.2008 : movie-folder

Date Périph. Favoris Sélection SUM Passer Option Ordre de tri de la Liste des films Titre Trie et affiche les titres de film par ordre alphabétique. Date Trie et affiche les films par date. Le tri s’effectue par année et par mois, en commençant par le film le plus ancien. Dossier Si le périphérique USB contient de nombreux dossiers, les fichiers film sont affichés dans l’ordre dans chaque dossier. Le fichier film situé dans le dossier racine est affiché en premier, suivi des autres par ordre alphabétique. Préférence Trie les films par préférence. (Favori) Vous pouvez modifier les préférences de film. N Modification du réglage favori Sélectionnez le fichier film de votre choix dans la Liste des films, puis appuyez plusieurs fois sur le bouton vert jusqu’à ce que le réglage voulu apparaisse. N Options Favori: ★ ★ ★ , ★ ★ ★ , ★ ★ ★ , ★ ★ ★ . Menu d’options de la Liste des films Photo movie_1.jpg Date Dossier Favori Lire gp act. : Jan.01.2008 Lire gp act. : movie-folder : ★ ★ ★ Supprimer Ce menu vous permet de lire uniquement les fichiers film du groupe de tri sélectionné. Information Retrait sécurisé Supprimer Ce menu vous permet de supprimer les fichiers film sélectionnés. Information Préférence Titre Date Affiche des informations sur les fichiers film, dont l'ordre du fichier dans le répertoire actuel, le nom, la taille, la date de modification et le chemin d'accès. SUM Symbole ENG

Périph. Favoris Sélection Passer Option O Une autre solution consiste à sélectionner un fichier film dans la Liste des films et à appuyer ensuite sur le bouton INFO pour visualiser les informations. Retrait sécurisé Vous pouvez retirer le périphérique du téléviseur en toute sécurité. Français - 40 BN68-01757J-Fre.indb

2008-9-23 13:22:55 Lecture d’un fichier film Lecture d’un fichier film

1/5 Appuyez sur le bouton ◄ ou ► pour sélectionner un film à lire. Appuyez sur le bouton ∂ (Lecture)/ENTERE. N La lecture du fichier sélectionné commence. N Le fichier sélectionné s’affiche en haut de l’écran, avec la durée de lecture. N La durée de lecture d’un fichier film peut s’afficher sous la forme “00:00:00” si les informations relatives au temps de lecture ne figurent pas au début du fichier. 00:00:48 00:23:05 ABC.avi SUM E Pause -20sec +20sec Option Retour N Formats vidéo pris en charge Codec vidéo L’extension du fi chier Conteneur *.avi AVI *.mp4 MP4 *.mpg *.mpeg *.vro *.vob

Lance/Interrompt la lecture du diaporama. Lit le fichier film. Interrompt la lecture du fichier film. Quitte le mode de lecture et revient à la Liste des films. Exécute diverses fonctions dans les menus Film. Avance ou recule de 20 secondes dans le film en cours de lecture. Modifie la vitesse de lecture. Lance la lecture du fichier suivant ou précédent. N Icône d’informations sur la fonction Film Tous les fichiers film du dossier (ou le fichier sélectionné) sont répétés. Mode Répétition est défini sur Marche. Tous les fichiers film du dossier (ou le fichier sélectionné) sont lus une seule fois. Mode Répétition est défini sur Arrêt. Lecture du groupe de films

Appuyez sur le bouton ▲ ou ▼ pour sélectionner un ordre de tri. (Titre, Date, Dossier, Préférence) Appuyez sur le bouton π (Retour arrière) ou µ (Avance rapide) pour sélectionner le groupe de votre choix. Appuyez sur le bouton TOOLS. Appuyez sur le bouton ▲ ou ▼ pour sélectionner Lire gp act., puis appuyez sur le bouton ENTERE. Français - 41 BN68-01757J-Fre.indb

2008-9-23 13:22:56 Lecture des fichiers film sélectionnés

Appuyez sur le bouton ◄ ou ► pour sélectionner le fichier film de votre choix dans la Liste des films. Appuyez sur le bouton jaune. Répétez l’opération ci-dessus pour sélectionner plusieurs fichiers film. N La marque c s’affiche à gauche du fichier film sélectionné. Appuyez sur le bouton ∂ (Lecture)/ENTERE. N Seul le fichier sélectionné est lu. Lecture d’un film en continu Si vous arrêtez la lecture d’un film, vous avez la possibilité de reprendre la lecture à l’endroit où vous l’aviez abandonnée. Pour ce faire, utilisez la fonction Lecture continue. Cela vous évitera de devoir recommencer la lecture depuis le début ou de rechercher votre position dans le film. 1. Sélectionnez le fichier film que vous souhaitez lire en continu (fonction Lecture continue) en appuyant sur le bouton ◄ ou ► dans la Liste des films.

2. Appuyez sur le bouton ∂ (Lecture)/ENTERE.

3. Pour sélectionner la lecture continue, appuyez sur le bouton bleu.

N Le film reprend à l’endroit précis où vous aviez arrêté la lecture. N Si la fonction Aide lecture continue a été définie sur Marche, un message s’affiche lors de la lecture d’un fichier film que vous souhaitez lire en continu avec la fonction Lecture continue. (voir page 43)

4. Pour quitter le mode WISELINK Pro, appuyez sur le bouton W.LINK de la télécommande.

Menu d’options de lecture du film Mode rep. Vous pouvez lire le film en boucle. Outils Mode rep. ◄ Marche ► Réglage de l’image Test du son Format de l’image : Ajustement Information Retrait sécurisé Réglage de l’image/Test du son Reportez-vous à la page 43. Format de l’image

• Ajustement: adapte la vidéo à la taille d’écran du téléviseur.
• Original: lit la vidéo à sa taille initiale. U Déplacer L Régler e Quitter Information Les informations relatives au fichier film sont affichées. Retrait sécurisé Vous pouvez retirer le périphérique du téléviseur en toute sécurité. Suppression d’un fichier photo/musical/film

Appuyez sur le bouton ◄ ou ► pour sélectionner le fichier de votre choix image_1.jpg Photo Mois :Jan dans la liste des photos, des musiques ou des films. Diaporama Date :Jan.01.2008 Lire gp act. Couleur : Gris N Pour supprimer plusieurs fichiers, sélectionnez ceux de votre choix en Compo. Supprimer Dossier : P-other appuyant sur le bouton jaune. Favori : ★ ★ ★ Information Appuyez sur le bouton TOOLS. Appuyez sur le bouton ▲ ou ▼ pour sélectionner Supprimer (ou Suppr. fichier sélec.), puis appuyez sur le bouton ENTERE. Mois Appuyez sur le bouton ◄ ou ► pour sélectionner OK, puis appuyez sur le bouton ENTERE. Périph. Favoris Sélection SUM N Le fichier est supprimé. N Lorsqu’un fichier en lecture seule est supprimé, le message Fichier en lect. seule. Suppr. ? s’affiche. N Les fichiers en lecture seule ne peuvent pas être supprimés dans le cadre d’une sélection multiple N Si vous sélectionnez Annuler, la suppression est annulée. N Ne retirez pas l’unité de stockage USB pendant la suppression de fichiers. N Vous ne pouvez pas supprimer les fichiers d’image d’appareil photo numérique connectés à PTP. N Une fois supprimés, les fichiers film ne peuvent plus être récupérés.

2008-9-23 13:22:57 Réglage des paramètres d’image/audio à l’aide de WISELINK Pro Lorsque vous visionnez un diaporama ou écoutez de la musique à l'aide de WISELINK Pro, vous pouvez régler l'image et le son. Réglage d’image Réglage de l’image Appuyez sur le bouton TOOLS pendant la lecture d'un diaporama ou d'un fichier musical. Mode Image Standard Contraste

2. Appuyez sur le bouton ▲ ou ▼ pour sélectionner Réglage de l’image.

3. Appuyez sur le bouton ◄ ou ► pour sélectionner le mode d’image Mode

Image (Dynamique, Standard ou Cinéma). Contraste Dynam. Arrêt

4. Appuyez sur le bouton ▲ ou ▼ pour accéder à un élément. (Contraste,

Réglage des noirs Arrêt Luminosité, Couleur, Contraste Dynam., Réglage des noirs ou Réinit.) Réinit. N Sélectionnez Réinit. pour réinitialiser les paramètres d’image. U Déplacer L Régler E Entrer

5. Appuyez sur le bouton ◄ ou ► pour régler les paramètres.

N Pour plus d’informations sur les paramètres d’image, reportez-vous aux pages 15 à 18.

R Retour Test du son

Appuyez sur le bouton TOOLS pendant la lecture d'un diaporama ou d'un fichier musical.

2. Appuyez sur le bouton ▲ ou ▼ pour sélectionner Test du son.

3. Appuyez sur le bouton ◄ ou ► pour sélectionner le Mode Son .

(Standard, Musique, Cinéma, Parole ou Personnel)

4. Appuyez sur le bouton ▲ ou ▼ pour accéder à un élément.

N Sélectionnez Réinit. pour réinitialiser les réglages audio.

5. Appuyez sur le bouton ◄ ou ► pour régler les paramètres.

N Pour plus d’informations sur les réglages audio, reportez-vous à la page 21~22. Test du son Mode Image

Réinit. U Déplacer L Régler E Entrer R Retour Utilisation du menu Configuration Le menu Configuration affiche les paramètres utilisateur du menu WISELINK Pro.

WISELINK Pro SUM Appuyez sur le bouton W.LINK de la télécommande pour afficher le menu WISELINK Pro. SETUP Appuyez sur le bouton ◄ ou ► pour sélectionner Setup, puis appuyez sur le bouton ENTERE. Appuyez sur le bouton ▲ ou ▼ pour sélectionner l’option de votre choix. Appuyez sur le bouton ◄ ou ► pour sélectionner l’option voulue, puis appuyez sur le bouton ENTERE. Photo Music Movie Setup Pour quitter le mode WISELINK Pro, appuyez sur le bouton W.LINK de la SUM Périph. e Quitter télécommande. Vitesse du diaporama → Rapide/Lent/Normal Sélectionnez cette option pour modifier la vitesse de défilement du SETUP diaporama. Vitesse du diaporama ◄ Normal ► Musique Mode Répétition → Marche/Arrêt Musique Mode Répétition Marche Permet de répéter la lecture de fichiers musicaux. Film Mode Répétition Marche Film Mode Répétition → Marche/Arrêt Aide lecture continue Marche Délai éco. écran 3 min Permet de répéter la lecture de fichiers film. Information Aide lecture continue → Marche/Arrêt Retrait sécurisé Sélectionnez cette option pour afficher le message d’aide relatif à la lecture continue des films. Périph. Déplacer Régler Retour SUM Délai éco. écran → 1 min/3 min/5 min Sélectionnez cette option pour définir le délai avant l’activation de l’écran de veille. Information Affiche les informations de l’appareil connecté. Retrait sécurisé Vous pouvez retirer le périphérique du téléviseur en toute sécurité. 851.98MB/995.00MB Free Français - 43 BN68-01757J-Fre.indb

2008-9-23 13:22:57 WISELINK Pro-DLNA Définition du réseau DLNA DLNA vous permet de visionner, sur votre téléviseur, des vidéos et des images enregistrées sur votre ordinateur via une connexion réseau en mode Wiselink Pro. Cela vous évite de devoir les copier sur une unité de stockage USB, puis de connecter cette unité au téléviseur. Pour utiliser DLNA, le téléviseur doit être connecté au réseau et l’application DLNA doit être installée sur votre ordinateur. Schéma des connexions réseau Ordinateur Téléviseur LAN LAN Modem externe (ADSL/VDSL/Télédistribution)

Connectez le port [LAN] situé sur le panneau arrière du téléviseur au modem externe à l’aide d’un câble réseau. Connectez l’ordinateur sur lequel le programme “DLNA PC Share Manager” sera installé au modem externe à l’aide d’un câble réseau. Connectez le port LAN situé sur la prise murale au modem externe à l’aide d’un câble modem. Connexion au réseau

Une fois la connexion au réseau effectuée, configurez le réseau sur le téléviseur. N DLNA n’est pas compatible avec une connexion Internet sans fil. N Les trois premiers chiffres (adresse de sous-réseau) des adresses IP du téléviseur et de l'ordinateur doivent être identiques (par exemple, Adresse IP : 123.456.789.** ) Exécutez un Test du réseau pour vérifier les paramètres réseau. Installation de l’application DLNA Pour lire sur votre téléviseur du contenu stocké sur l’ordinateur, vous devez, dans un premier temps, installer l’application. Configuration requise

Introduisez le CD du programme fourni avec le téléviseur dans le lecteur approprié de votre ordinateur. L’installation du programme nécessite 20 Mo d’espace libre sur le disque dur. N Si vous partagez des fichiers, jusqu’à 20 Mo d’espace disque est nécessaire par lot de 100 fichiers. N Si vous annulez le partage de fichiers, l’espace disque utilisé pour les informations sur les miniatures est également libéré. Formats pris en charge

Exécutez le fichier Setup.exe situé sur le CD du programme fourni avec le téléviseur. N Vous pouvez également télécharger ce fichier sur le site Web de Samsung à l’adresse www.samsung.com.

Installez l’application SAMSUNG PC Share Manager, comme illustré ci-dessous.

Une fois l’installation terminée, l’icône PC Share Manager apparaît sur votre Bureau. N Double-cliquez sur cette icône pour exécuter le programme. Français - 45 BN68-01757J-Fre.indb

2008-9-23 13:23:00 Utilisation de l’application DLNA Présentation de l’écran du programme

Menus : l’application s’accompagne des menus suivants : Fichier, Partager, Serveur et Aide. Cliquez sur ce bouton pour partager le dossier serveur sélectionné. Cliquez sur ce bouton pour annuler le partage. Cliquez sur ce bouton pour actualiser la liste des fichiers et dossiers de l’ordinateur. Cliquez sur ce bouton pour synchroniser l’état de partage. Les dossiers et fichiers à partager stockés sur l’ordinateur sont répertoriés. Les dossiers partagés par l’utilisateur sont répertoriés. Nom du serveur PC dans la liste d'appareils de WISELINK Pro : Cliquez pour modifier le nom. ❑ Fichier Propriété: affiche des informations sur le fichier ou dossier sélectionné. - Méthode 1: sélectionnez un fichier ou dossier, cliquez sur le menu Fichier, puis sélectionnez le sous-menu Propriété. - Méthode 2: sélectionnez un fichier ou dossier, cliquez sur l’élément sélectionné avec le bouton droit de la souris, puis cliquez sur Propriété dans le menu contextuel. <Méthode 1> Name Name Name Name <Méthode 2> Name Name Name Name Name Name Name Name Modified Modified Modified Modified Quitter: ferme l’application DLNA. Si vous sélectionnez Exit sans appliquer les modifications après avoir changé l’état de partage, un message vous invite à enregistrer les paramètres modifiés sur l’ordinateur. Sélectionnez Oui pour appliquer les modifications et fermer l’application. Name Name Name Name Yes Yes Yes Yes

2008-9-23 13:23:02 ❑ Partager Partage d’un dossier Vous pouvez partager un dossier de votre ordinateur sur le téléviseur. Vous pouvez partager, au maximum, 32 dossiers. N Votre ordinateur fera alors office de serveur pour le téléviseur. - Méthode 1: Sélectionnez un dossier dans Mon ordinateur, cliquez sur le menu Partager, puis sélectionnez le sous-menu Partager le dossier. - Méthode 2: Sélectionnez un dossier dans Mon ordinateur, cliquez sur le dossier sélectionné à l’aide du bouton droit de la souris, puis sélectionnez Partager le dossier dans le menu contextuel. - Méthode 3: placez le pointeur de la souris sur un dossier répertorié dans le volet Mon ordinateur et faites-le glisser dans le volet Shared Folder (Dossiers partagé). Si un message vous invite à confirmer le dossier partagé, sélectionnez Oui. <Méthode 1> <Méthode 2> <Méthode 3> Annulation d’un dossier partagé Vous pouvez annuler un dossier partagé sur votre ordinateur. Sélectionnez un dossier dans le volet Dossier partagé, puis cliquez sur Annuler le partage. - Méthode 1: sélectionnez un dossier dans le volet Dossier partagé, cliquez sur le menu Partager, puis sélectionnez Annuler le partage. - Méthode 2: sélectionnez un dossier dans le volet Dossier partagé, cliquez sur le dossier sélectionné à l’aide du bouton droit de la souris, puis sélectionnez Annuler le partage dans le menu contextuel. - Méthode 3: placez le pointeur de la souris sur un dossier répertorié dans le volet Dossier partagé et faites-le glisser dans le volet Mon ordinateur. Si un message vous invite à confirmer l’annulation, sélectionnez Oui. <Méthode 1> <Méthode 2> <Méthode 3> Application des réglages actuels Effectuez cette opération lorsqu’une synchronisation s’avère nécessaire à la suite du partage d’un nouveau dossier ou de l’annulation d’un partage. Le menu Définir l’état modifié applique les modifications apportées aux dossiers partagés aux données enregistrées avec le programme de partage installé sur l’ordinateur. L’application des modifications aux données internes est une procédure relativement longue. Aussi, cette fonction permet-elle aux utilisateurs de n’appliquer les modifications que lorsque cela s’avère nécessaire. Tant que vous ne sélectionnez pas le menu Définir l’état modifié, l’état modifié du dossier partagé n’est pas appliqué au serveur. Les modifications apportées aux dossiers partagés ne sont pas appliquées à l’ordinateur tant que vous n’avez pas sélectionné le menu Définir l’état modifié. - Méthode 1: sélectionnez le menu Partager, puis cliquez sur le sous-menu Actualiser BD. - Méthode 2: cliquez sur l’icône Définir l’état modifié. Français - 47 BN68-01757J-Fre.indb

2008-9-23 13:23:03 Définition des permissions d’accès Pour permettre au téléviseur de détecter votre ordinateur, le téléviseur doit être défini sur Définir la politique du périphérique dans la fenêtre Paramètres de permission d’accès. De plus, le serveur et le téléviseur doivent se trouver sur le même sous-réseau. - Procédure: sélectionnez le menu Partager, puis cliquez sur Définir la politique du périphérique. Les éléments rejetés apparaissent en gris. Vous pouvez modifier les permissions d’accès en utilisant le bouton Allow Autoriser Accepter / Refuser. Pour supprimer un élément, sélectionnez-le, puis cliquez sur Supprimer l’élément. ❑ Serveur Serveur Vous pouvez utiliser votre ordinateur en tant que serveur ou annuler cette affectation. Démarrer le serveur au démarrage de Windows Vous pouvez indiquer si le serveur doit démarrer automatiquement au démarrage de Windows. Modifier le nom du serveur Vous pouvez renommer le serveur. Entrez un nouveau nom et cliquez sur OK. Le nouveau nom apparaît dans le coin supérieur droit de la fenêtre, ainsi que sur le téléviseur. ❑ Aide Version Une boîte de dialogue s’ouvre avec des informations sur la version du programme. Français - 48 BN68-01757J-Fre.indb

2008-9-23 13:23:03 Utilisation de la fonction DLNA Utilisation du menu DLNA DLNA (Digital Living Network Alliance) permet de lire du contenu enregistré sur un serveur DLNA (généralement votre ordinateur) connecté à votre téléviseur ou sur un réseau. Wiselink Pro permet de lire du contenu enregistré sur une unité de stockage USB connectée au téléviseur, tandis que DLNA permet de lire du contenu enregistré sur un serveur DLNA (votre ordinateur) connecté à votre téléviseur ou sur le réseau. Les procédures d’utilisation du contenu sont identiques à celles en usage pour WISELINK Pro. Si vous installez, sur votre ordinateur, le programme PC Share Manager fourni avec le téléviseur, vous pouvez faire en sorte que l’ordinateur joue le rôle de serveur DLNA sur le réseau.

WISELINK Pro DLNA : Server PHOTO Photo Music SUM Movie Setup Device e Quitter Appuyez sur le bouton W.LINK de la télécommande pour afficher le menu DLNA. Appuyez sur le bouton ◄ ou ► pour sélectionner une icône (Photo, Musique, Film, Configuration), puis appuyez sur le bouton ENTERE. N Pour quitter le mode DLNA, appuyez sur le bouton W.LINK de la télécommande. ❑ Photo Menu d’options de la Liste des photos Tri de la Liste des photos/Affichage des informations/Rotation du fichier photo/Affichage d’un diaporama Menu d’options disponible pendant un diaporama Lecture et Pause/Vitesse du diaporama/Zoom/Rotation ❑ Music Menu d’options de la Liste musicale Tri de la Liste musicale/Affichage des informations/Lecture d’un fichier musical Menu d’options de lecture de musique Lecture et Pause/Mode de répétition ❑ Movie Menu d’options de la Liste de films Tri de la Liste des films/Affichage des informations/Lecture d’un fichier film Menu d’options de lecture du film Lecture et Pause/Mode de répétition ❑ Setup Vitesse du diaporama/Mode de répétition Musique/Mode de répétition Film veille/Information N DLNA ne prend pas en charge les fonctions suivantes. - Musique de fond et Sélection musique de fond. - Tri des fichiers par préférence dans les dossiers Photo, Musique et Film. - Mod. info groupe. - Supprimer. - Supp. sécurité. - Le bouton π (Retour arrière)/µ (Avance rapide) fonctionne pendant la lecture d’un film. N Il se peut que la fonction Ignorer (bouton ◄/►) ou Pause ne soit pas opérationnelle pendant la lecture d’un film pour le DLNA d’autres fabricants. Cela dépend, en fait, des informations de contenu. N Il se peut que la durée de lecture ne soit pas affichée lors de la lecture d’un film. Français - 49 BN68-01757J-Fre.indb

Appuyez sur le bouton MENU. Appuyez sur le bouton ▲ ou ▼ pour sélectionner Application, puis appuyez sur le bouton ENTERE. Appuyez sur le bouton ▲ ou ▼ pour sélectionner Content Library, puis appuyez sur le bouton ENTERE. Le menu principal Content Library s’affiche.

WISELINK Pro Anynet+ (HDMI-CEC) Application La Bibliothèque de contenu vous permet de visionner ou de lire du contenu intégré sur le téléviseur ou stocké sur votre unité USB. Les fonctions Supprimer, Déplacer et Mettre à jour sont inopérantes avec le contenu intégré. Content Library

Guide Produit N Appuyez sur le bouton CONTENT de la télécommande pour afficher le menu principal Content Library.

Appuyez sur le bouton ◄ ou ► pour sélectionner une icône Galerie, Cuisine, Enfants, Fitness, puis appuyez sur le bouton ENTERE. Content Library N L’élément sélectionné est exécuté N Consultez la description affichée pour le bouton lorsque vous l’utilisez pendant l’exécution de contenu. Galerie Gallery Recettes Configuration Anglais pour enfants USB Retour Fitness Quitter Utilisation de la télécommande dans le menu Bibliothèque de contenu Bouton Description

(cercle) Déplace le curseur et sélectionne un élément. ENTERE Valide l’élément actuellement sélectionné. RETURN EXIT , PRE-CH

(Bouton de couleur) Revient au menu précédent. Arrête la fonction en cours et revient au menu principal Bibliothèque de contenu. Arrête le mode Content Library (Bibliothèque de contenu) et revient au mode TV. Les boutons qui donnent accès à des fonctions sont décrits sur la page correspondante. Vous pouvez régler le volume du contenu en cours de lecture. CONTENT Quitte le mode Content Library (Bibliothèque de contenu). N Si vous appuyez sur le bouton Volume ou MUTE, aucun OSD n’est affiché, mais la fonction est exécutée comme il se doit. La bibliothèque de contenu contient des images, fichiers multimédias et autres documents fournis à titre purement indicatif et promotionnel. Ces données ont été modifiées et sont régulièrement révisées et mises à jour. Certaines peuvent ne pas s’appliquer à tous les utilisateurs. Les informations contenues dans la bibliothèque sont fournies telles quelles. Bien qu’elles proviennent de sources réputées fiables, Samsung ne peut garantir leur exactitude, leur validité, leur pertinence ou leur exhaustivité. En aucun cas, en ce compris la négligence, Samsung ne pourra être tenue responsable, d’un point de vue civil ou pénal, des dépenses, des honoraires d’avocat ni de tous dommages directs, indirects, accidentels, spéciaux, induits ou autres résultant de, ou en rapport avec, toute information contenue dans ou l’utilisation de la bibliothèque de contenu, même si Samsung a été avertie de la possibilité de tels dommages. Français - 50 BN68-01757J-Fre.indb

2008-9-23 13:23:04 Utilisation de la bibliothèque de contenu ❑ Galerie Art/Relaxation/Groupe: cette fonction lit un diaporama avec des images haute résolution et une musique de fond. Elle crée ainsi différentes ambiances. La fonction Galerie du téléviseur vous permet de changer votre ambiance intérieure. N Appuyez sur le bouton jaune pour lire toutes les bibliothèques d’images. N Une musique par défaut est attribuée à chacune des options Art, Relaxation et Groupe. N Appuyez sur le bouton INFO pour afficher les mentions de provenance et des informations détaillées sur la bibliothèque d’images. Appuyez une nouvelle fois sur le bouton INFO ou sur le bouton ► pour faire disparaître les mentions de provenance. N Les droits d’auteur relatifs au contenu de la Galerie et tous les litiges qui en découlent sont du ressort de Gallery Player, Inc. N Pour obtenir du contenu Galerie supplémentaire, recherchez des informations par le biais du site www.samsung.com. Pour en savoir plus sur la lecture d’une bibliothèque d’images supplémentaire, consultez la section Utilisation de contenu supplémentaire à l’aide d’une unité de stockage USB externe. ❑ Recettes Entrées/Plats/Desserts: plusieurs recettes, faciles à réaliser, vous sont proposées. Inspirez-vous de ce contenu pour préparer de délicieux repas. N Les recettes présentées dans la catégorie Recettes du téléviseur Samsung s’inspirent de recettes publiées par Anness Publishing. N Les droits d’auteur relatifs à la catégorie Recettes et tous les litiges qui en découlent sont du ressort de Practical Pictures. ❑ Anglais pour enfants Histoire/Chanson/Jeu: Ce contenu éducatif et interactif fera le bonheur de vos enfants. Ils vivront des aventures inoubliables avec Boowa et Kwala, deux personnages sympathiques. N Les droits d’auteur relatifs à la catégorie Anglais pour enfants et les litiges qui en découlent sont du ressort de UpToTen. ❑ Fitness Étirements de base/Massage: ce contenu de gestion de la santé propose des exercices d’étirement et de massage pour toute la famille. N Ce contenu de gestion de la santé propose des exercices d’étirement et de massage pour toute la famille. La catégorie Étirements de base du téléviseur Samsung s’inspire du livre “Stretching” de Suzanne Martin, aux éditions DK, tandis que la catégorie Massage s’inspire d’ouvrages édités par Anness Publishing. N Les droits d’auteur relatifs à la catégorie Étirements de base appartiennent à DK Publishing Company. Les droits d’auteur relatifs à la catégorie Massage appartiennent à Practical Pictures. Tous les litiges en relation avec les droits d’auteur sont du ressort de leurs propriétaires respectifs. Utilisation de la télécommande dans le menu Fitness Bouton (cercle) ENTERE Description Afficher l’étape précédente/suivante Lecture ou pause (en modes Basic Stretches et Advanced Stretches) ❑ Délai éco. Écran Sélectionnez cette option pour définir le délai avant l’activation de l’écran de veille. Appuyez sur le bouton jaune pour sélectionner Configuration dans le menu Content Library. Français - 51 BN68-01757J-Fre.indb

2008-9-23 13:23:04 Utilisation de contenu supplémentaire à l’aide d’une unité de stockage USB externe Vous pouvez télécharger du contenu sur une unité de stockage USB et le lire sur votre téléviseur. (Le contenu situé sur l’unité de stockage USB externe est lu directement, c’est-à-dire sans être copié dans la mémoire Flash intégrée du téléviseur.) Lecture et fermeture de nouveau contenu

Appuyez sur le bouton rouge pour sélectionner le menu principal Content Library. N Le menu principal USB Browser (Navigateur USB) est affiché. N La liste des fichiers enregistrés sur l’unité de stockage USB est affichée. Appuyez sur le bouton ▲ ou ▼ pour accéder au fichier (ou dossier) à lire. Appuyez sur le bouton ENTERE. N La lecture du contenu sélectionné commence. N L’utilisation du contenu est identique à celle du contenu de la mémoire du téléviseur. N Pour revenir à l’écran principal du navigateur USB, appuyez sur le bouton EXIT. N Pour quitter le mode Content Library, appuyez sur le bouton P>/< de la télécommande. N Content Library ne prend en charge que les périphériques de stockage de masse USB de la classe MSC. La classe de stockage de masse MSC est dédiée aux périphériques de transport de masse uniquement. Il s’agit notamment des clés USB et des lecteurs de cartes Flash (les concentrateurs et les disques durs USB ne sont pas pris en charge). Content Library Galerie Galerie Recettes Anglais pour enfants configuration Content Library USB Retour USB Fitness Quitter << 1/1 >> Enfants Cuisine Enfants Fitness Galerie Living Sub Item : 2 Others

Retour Téléchargement de nouveau contenu Vous pourrez vous procurer, gratuitement ou contre paiement, du nouveau contenu par le biais du site Web www.samsung.com. Téléchargement de contenu

Rendez-vous sur le site Web www.samsung.com et ouvrez la page Content Library. Entrez le numéro de produit (UDN, Unique Device Number) lorsque vous y êtes invité. Sélectionnez un élément de contenu sur la page “Contents Download” (Téléchargement de contenu). Téléchargez le contenu sur l’unité de stockage USB. N Content Library ne prend en charge que les périphériques de stockage de masse USB de la classe MSC. La classe de stockage de masse MSC est dédiée aux périphériques de transport de masse uniquement. Il s’agit notamment des clés USB et des lecteurs de cartes Flash (les concentrateurs et les disques durs USB ne sont pas pris en charge).

5. Accédez au menu principal Content Library en appuyant sur le bouton CONTENT ou en sélectionnant Content Library

(Menu → Application → Bibliothèque de contenu) . Introduisez l’unité USB dans le port USB situé sur le côté du téléviseur. Localisation d’un numéro de produit (Unique Device Number, UDN)

1. Introduisez l’unité USB dans le port USB situé sur le côté du téléviseur.

. Appuyez sur le bouton vert (Show UDN - Afficher UDN) dans l’écran principal du navigateur USB.

3. Le nombre de 18 chiffres affiché à l’écran est le code du produit.

Contenu fourni - Du contenu supplémentaire est disponible sur www.samsung.com. Français - 5 BN68-01757J-Fre.indb

2008-9-23 13:23:05 A propos de Anynet+ Connexion d’appareils Anynet+ Anynet+ est une fonction qui vous permet de contrôler tous les appareils Samsung connectés compatibles Anynet+ avec votre télécommande Samsung. Le système Anynet+ peut être utilisé uniquement avec les appareils Samsung disposant de la fonction Anynet+. Afin de vérifier que votre appareil Samsung dispose de cette fonction, assurez-vous qu’il comporte le logo Anynet+. Connexion à un téléviseur Appareil Anynet+ 1 Câble HDMI 1.3

Appareil Anynet+ Câble HDMI 1.3 Appareil Anynet+ 3 Câble HDMI 1.3 Appareil Anynet+ 4 Câble HDMI 1.3 A l’aide du câble HDMI, reliez la prise [HDMI 1], [HDMI 2], [HDMI 3] ou [HDMI 4] du téléviseur à la prise HDMI OUT de l’appareil Anynet+ correspondant. Connexion à un système home cinéma Home Theater Câble optique Câble HDMI 1.3 Câble HDMI 1.3 Appareil Anynet+ Appareil Anynet+ 3 Câble HDMI 1.3

Câble HDMI 1.3 Appareil Anynet+ 1 Appareil Anynet+ 4 Câble HDMI 1.3 A l’aide du câble HDMI, reliez la prise [HDMI 1], [HDMI 2], [HDMI 3] ou [HDMI 4] du téléviseur à la prise HDMI OUT de l’appareil Anynet+ correspondant. A l’aide du câble HDMI, reliez la prise HDMI IN du système home cinéma à la prise HDMI OUT de l’appareil Anynet+ correspondant. Connectez le câble optique entre la prise Digital Audio Out (Optical) (Sortie audio numérique (Optique)) de votre téléviseur et l’entrée Digital Audio (Audio numérique) de votre système home cinéma. En suivant les instructions de connexion ci avant, la prise optique alimente uniquement les périphériques audio 2 canaux. Vous entendrez du son uniquement au niveau des haut-parleurs gauche et droit avants de votre système home cinéma et du caisson de basses. Pour écouter des chaînes audio 5.1, branchez la prise Digital Audio Out (Optical) (Sortie audio numérique (Optique)) du lecteur DVD ou du décodeur câble/récepteur satellite (c.-à-d. appareil Anynet 1 ou 2) directement sur l’amplificateur ou sur un système home cinéma, et non sur le téléviseur. Connexion uniquement à un seul système home cinéma. Vous pouvez connecter un appareil Anynet+ à l’aide du câble HDMI 1.3. Certains câbles HDMI peuvent ne pas prendre en charge les fonctions Anynet+. Anynet+ fonctionne si l’appareil AV compatible est en mode Veille (Standby) ou en marche (On). Anynet+ prend en charge jusqu’à 12 appareils AV. Vous pouvez connecter jusqu’à 3 appareils du même type. Français - 53 BN68-01757J-Fre.indb

• Anynet+(HDMI-CEC) → Arrêt / Marche: Pour utiliser la fonction Anynet+, l’option Anynet+ (HDMI-CEC) doit être activée Marche. N Lorsque la fonction Anynet+ (HDMI-CEC) est désactivée, toutes les activités associées à Anynet+ sont indisponibles.
• Arrêt automatique → Non / Oui: Extinction automatique d’un appareil Anynet+ lorsque le téléviseur est mis hors tension N La source active sur la télécommande doit être définie sur TV pour pouvoir utiliser la fonction Anynet+. N Si vous réglez Arrêt automatique sur Oui , les appareils externes connectés s’éteignent lorsque le téléviseur est mis hors tension. Toutefois, si un appareil externe est en train d’enregistrer, il peut ne pas s’éteindre. Application Outils → Anynet+(HDMI-CEC) remplit la même fonction. WISELINK Pro Anynet+ (HDMI-CEC)

Content Library Guide Produit Liste d’appareils Configuration U Déplacer E Entrer R Retour Set up Anynet+ (HDMI-CEC) Arrêt automatique : ON Arrêt : Marche U Déplacer E Entrer R Retour Recherche d’appareils Anynet+ et basculement entre des appareils

Appuyez sur le bouton TOOLS. Appuyez sur le bouton ENTERE pour sélectionner Anynet+ (HDMI-CEC). Voir télévision Appuyez sur le bouton ▲ ou ▼ pour sélectionner Liste d’appareils, puis Liste d’appareils appuyez sur le bouton ENTERE. Enregistrement DVDR DVDR Operation N La liste des appareils Anynet+ connectés au téléviseur s’affiche. Si Marche Récepteur l’appareil désiré est introuvable, appuyez sur le bouton rouge pour chercher Configuration des appareils. N Le menu Liste d’appareils n’apparaît que si Anynet+ (HDMI-CEC) est U Déplacer E Entrer R Retour activée dans le menu Configuration. Appuyez sur le bouton ▲ ou ▼ pour sélectionner un appareil, puis appuyez sur le bouton ENTERE. Vous passez ainsi à l’appareil sélectionné. Le basculement vers l’appareil sélectionné peut prendre 2 minutes. Il est impossible d’annuler l’opération de basculement. Le temps nécessaire pour rechercher les appareils dépend du nombre d’appareils connectés. Au terme de la recherche d’appareils, le nombre d’appareils trouvés n’est pas indiqué. Bien que le téléviseur examine automatiquement la liste des périphériques lorsque le téléviseur est mis sous tension avec le bouton marche/arrêt, les périphériques connectés au téléviseur alors que celui-ci est déjà allumé ou dans certaines autres conditions ne sont pas automatiquement affichés dans la liste. Appuyez sur le bouton rouge pour rechercher le périphérique connecté. Si vous avez choisi un mode d’entrée externe en appuyant sur le bouton SOURCE, il est impossible d’utiliser la fonction Anynet+. Veillez à basculer vers un appareil Anynet+ à l’aide de la Liste d’appareils. Français - 54 BN68-01757J-Fre.indb

2008-9-23 13:23:07 Menu Anynet+ Le menu Anynet+ varie selon le type et l’état des appareils Anynet+ connectés au téléviseur. Menu Anynet+ Voir télévision Liste d’appareils (nom_appareil) Menu (nom_appareil) Fonctionnement Enregistrer: (*enregistreur) (*enregistreur) Réserver l’ enregistrement Arrêter Enr.: (*enregistreur) Récepteur Description Le mode Anynet+ change en mode de diffusion TV. Affiche la liste des appareils Anynet+. Affiche les menus du périphérique connecté. Par exemple, si un enregistreur de DVD est connecté, son menu de disques s’affiche. Affiche le menu de lecture de l’appareil connecté. Par exemple, si un enregistreur de DVD est connecté, son menu de lecture s’affiche. Lance immédiatement l’enregistrement avec l’enregistreur. (Cette fonction n’est disponible que pour les périphériques prenant en charge la fonction d’enregistrement.) Permet de réserver un enregistrement pour l’enregistreur. (Cette fonction n’est disponible que pour les périphériques prenant en charge la fonction de réservation.) Arrête l’enregistrement. Le son est émis par l’intermédiaire du récepteur. N Si plusieurs enregistreurs sont connectés, il s’affichent sous la forme (*enregistreur) ; si un seul enregistreur est connecté, son nom est affiché (*nom_appareil). Boutons de la télécommande du téléviseur disponibles en mode Anynet+ Type d’appareil Appareil Anynet+ Mode de fonctionnement Après le basculement vers cet appareil, lorsque son menu s’affiche à l’écran. Appareil à tuner intégré Après le basculement vers l’appareil, pendant la lecture d’un fichier Après le basculement vers l’appareil, lorsque vous regardez un programme télévisé Appareil audio Lorsque le récepteur est activé Boutons disponibles Touches numériques ▲/▼/◄/►/Boutons ENTERE Boutons de couleur / bouton EXIT π(recherche vers l’arrière) / µ(recherche vers l’avant) ∫(Arrêt) / ∂(Lecture) / ∑(Pause) Bouton P Volume MUTE Bouton

Bouton N La fonction Anynet+ est utilisable uniquement lorsque la source active sur la télécommande est définie sur TV. N Le bouton ∏ ne fonctionne que lorsque l’appareil est dans un état où l’enregistrement est possible. N Il est impossible de commander des appareils Anynet+ à l’aide des boutons situés sur le téléviseur. Les appareils Anynet+ ne peuvent être commandés qu’au moyen de la télécommande du téléviseur. N Il se peut que la télécommande du téléviseur ne fonctionne pas dans certaines situations. Dans ce cas, sélectionnez de nouveau l’appareil Anynet+. N Les fonctions d’Anynet+ ne fonctionnent pas sur les produits d’autres fabricants. N Les opérations π, µ peuvent varier en fonction de l’appareil. Enregistrement Vous pouvez enregistrer un programme télévisé à l’aide d’un enregistreur Samsung.

Appuyez sur le bouton TOOLS. Appuyez sur le bouton ENTERE pour Voir télévision Liste d’appareils sélectionner Anynet+ (HDMI-CEC). Enregistrement DVDR

2. Appuyez sur le bouton ▲ or ▼ pour sélectionner Enregistrement: (nom_appareil),

DVDR Operation puis appuyez sur le bouton ENTERE. L’enregistrement débute. Marche Récepteur N S’il ya plusieurs enregistreurs Configuration Si plusieurs enregistreurs sont connectés, la liste de ces appareils s’affiche. Appuyez sur le bouton ▲ ou ▼ pour sélectionner un appareil, puis appuyez U Déplacer E Enter R Retour sur le bouton ENTERE. L’enregistrement débute. N Si l’enregistreur n’est pas affiché Sélectionnez Liste d’appareils et appuyez sur le bouton rouge pour chercher des appareils.

3. Appuyez sur le bouton EXIT pour quitter le menu.

N Vous pouvez effectuer un enregistrement en sélectionnant Enregistrement: (nom_appareil). N Vous enregistrez alors ce que vous regardez. Si vous regardez une vidéo provenant d’un autre appareil, cette vidéo est enregistrée. N Avant d’enregistrer, vérifiez la connexion de la prise d’antenne au périphérique d’enregistrement. Afin de connecter correctement une antenne à un périphérique d’enregistrement, reportez-vous à la documentation de ce dernier. Français - 55 BN68-01757J-Fre.indb

2008-9-23 13:23:08 Ecoute via un récepteur (home cinéma) Le son peut être émis par l’intermédiaire d’un récepteur au lieu de l’enceinte du téléviseur. Voir télévision

1. Appuyez sur le bouton TOOLS. Appuyez sur le bouton ENTERE pour

Liste d’appareils sélectionner Anynet+ (HDMI-CEC). Enregistrement DVDR DVDR Operation

2. Appuyez sur le bouton ▲ or ▼ pour sélectionner Récepteur. Appuyez sur le

Marche DVDR Operation bouton ◄ ou ► pour sélectionner Marche ou Arrêt. Configuration

3. Appuyez sur le bouton EXIT pour quitter le menu.

N Si votre récepteur ne prend en charge que l’audio, il peut ne pas apparaître U Déplacer L Régler R Retour dans la liste des appareils. N Le récepteur fonctionnera lorsque vous aurez correctement raccordé la prise d’entrée optique du récepteur à la prise de sortie optique du téléviseur. N Lorsque le récepteur (home cinéma) est activé, vous pouvez écouter le son sortant de la prise optique du téléviseur. Lorsque le téléviseur affiche un signal DTV(air), il envoie un son 5.1 au récepteur du home cinéma. Lorsque la source est un composant numérique (p. ex. DVD) connecté au téléviseur TV via HDMI, seul un son 2 voies est diffusé par le récepteur du home cinéma. N Lorsque vous utilisez la fonction WISELINK Pro, le son peut ne pas être transmis correctement par le récepteur. N Lors de l’écoute via le récepteur, des restrictions s’appliquent à l’utilisation des menus liés aux fonctions PIP et audio (MTS, langue préférée). N Si une coupure de courant se produit alors que l’option Récepteur est définie sur Marche (câble d’alimentation débranché ou panne de courant), il se peut que l’option Sélection Haut-parleur soit définie sur Haut-parleur externe lorsque vous rallumez le téléviseur. (Voir page 22) Dépannage d’Anynet+ Symptôme Anynet+ ne fonctionne pas. Solution

• Vérifiez si l’appareil est compatible Anynet+. Le système Anynet+ ne prend en charge que les appareils compatibles Anynet+.
• Connexion à un seul récepteur (home cinéma).
• Vérifiez si le cordon d’alimentation de l’appareil Anynet+ est bien connecté.
• Vérifiez la connexion des câbles vidéo/audio/HDMI 1.3 de l’appareil Anynet+.
• Vérifiez qu’Anynet+ (HDMI-CEC) est défini sur Marche dans le menu de configuration Anynet+.
• Vérifiez si la télécommande du téléviseur est en mode TV.
• Vérifiez qu’il s’agit d’une télécommande exclusive Anynet+.
• Anynet+ ne fonctionne pas dans toutes les conditions. (Recherche de chaînes, fonctionnement de WISELINK pro, Plug & Play, etc.)
• Lorsque vous branchez ou retirez le câble HDMI 1.3, veillez à relancer une recherche de périphérique ou à éteindre et rallumer votre téléviseur.
• Vérifiez que la fonction Anynet+ du périphérique Anynet+ est activée. Je veux démarrer Anynet+. • Assurez-vous que l’appareil Anynet+ est bien connecté au téléviseur et assurez-vous que la fonction Anynet+ (HDMI-CEC) est réglée sur Marche dans le menu Setup d’Anynet+.
• Appuyez sur le bouton TV de la télécommande pour allumer le téléviseur. Appuyez ensuite sur le bouton TOOLS pour afficher le menu Anynet+ et sélectionnez le menu désiré. Je veux quitter Anynet+.
• Choisissez View TV dans le menu Anynet+.
• Appuyez sur le bouton SOURCE de la télécommande et choisissez un appareil non compatible Anynet+.
• Appuyez sur P >/< et PRE-CH pour modifier le mode TV.
• (Remarque : le bouton de canal ne fonctionne que si aucun appareil Anynet+ à tuner incorporé n’est connecté.) Le message Connexion
• Il est impossible d’employer la télécommande quand vous configurez Anynet+ ou quand vous passez à un mode de visualisation. à Anynet+... apparaît à
• La télécommande n’est utilisable qu’au terme de la configuration d’Anynet+ ou du passage au l’écran. mode de visualisation. La lecture ne démarre pas sur l’appareil Anynet+. L’appareil connecté n’est pas affiché. Le programme TV ne s’enregistre pas. Le son du téléviseur ne sort pas par le récepteur. Vous ne pouvez pas utiliser la fonction de lecture lorsque Plug & Play est en cours. Vérifiez si l’appareil est ou non compatible avec les fonctions d’Anynet+. Vérifiez si le câble HDMI 1.3 est bien connecté. Vérifiez si Anynet+ (HDMI-CEC) est défini sur Marche dans le menu de configuration Anynet+. Lancez une nouvelle recherche d’appareils Anynet+. Vous pouvez connecter un appareil Anynet+ à l’aide du câble HDMI 1.3 uniquement. Certains câbles HDMI peuvent ne pas prendre en charge les fonctions Anynet+.
• En cas d’arrêt anormal, tel que la déconnexion du câble HDMI ou du câble d’alimentation, ou encore une panne de courant, effectuez une nouvelle recherche d’appareils. Vérifiez que la prise d’antenne du périphérique d’enregistrement est correctement branchée.

Connectez le câble optique entre le téléviseur et le récepteur. Français - 56 BN68-01757J-Fre.indb

2008-9-23 13:23:08 Conseils d’utilisation Fonction Télétexte La plupart des chaînes de télévision proposent des services d’informations via le télétexte. La page d’index du télétexte contient des instructions sur l’utilisation de ce service. Vous pouvez, en outre, sélectionner différentes options à l’aide des touches de la télécommande. N Pour que l’affichage des informations de télétexte soit correct, la réception des chaînes doit être stable. Dans le cas contraire, des informations pourraient manquer ou certaines pages pourraient ne pas s’afficher. 1 : (quitter) Quitte l’affichage télétexte. 2 6 (index) Permet d’afficher la page d’index du télétexte (sommaire).

3 8 (mémoriser) Permet de mémoriser les pages de télétexte. 4 4 (taille) Permet d’afficher la moitié supérieure de l’écran en caractères deux fois plus grands. Appuyez à nouveau sur cette touche pour afficher la moitié inférieure de l’écran. Appuyez à nouveau pour rétablir le mode d’affichage normal.

5 5 (afficher) Permet d’afficher le texte masqué (les réponses à un questionnaire, par exemple). Appuyez à nouveau sur cette touche pour rétablir le mode d’affichage normal. 6 / (télétexte actif/mixte) Permet d’activer le mode Télétexte après avoir choisi la chaîne diffusant le service télétexte. Appuyez deux fois sur ce bouton pour superposer le télétexte à l’émission diffusée. 7 1 (page secondaire) Permet d’afficher une page secondaire.

8 2 (page suivante) Permet d’afficher la page télétexte suivante.

9 3 (page précédente) Permet d’afficher la page télétexte précédente.

0 0 (mode) Permet de sélectionner le mode Télétexte (LIST/FLOF). Si vous appuyez sur cette touche en mode LISTE, vous accédez au mode d’enregistrement de liste. Dans ce mode, vous pouvez enregistrer une page télétexte dans une liste à l’aide du bouton 8 (mémoriser).

! 9 (maintenir) Permet de bloquer l’affichage sur une page précise, si celle-ci est reliée à plusieurs pages secondaires qui s’affichent automatiquement les unes après les autres. Pour reprendre l’affichage des autres pages, appuyez à nouveau sur cette touche. @ 7 (annuler) Permet d’afficher le programme lors de la recherche d’une page. # Boutons de couleur (rouge/vert/jaune/bleu) Si la société émettrice utilise le système FASTEXT, les différents sujets traités dans la page télétexte disposent d’un code couleur et peuvent être sélectionnés à l’aide des touches de couleur de la télécommande. Appuyez sur la touche correspondant à la fonctionnalité requise. La page s’affiche, ainsi que d’autres informations en couleur pouvant être sélectionnées de la même manière. Pour afficher la page précédente ou la page suivante, appuyez sur la touche de couleur correspondante. N Vous pouvez changer de page de télétexte en appuyant sur les boutons numériques de la télécommande. Français - 57 BN68-01757J-Fre.indb

2008-9-23 13:23:08 Les pages télétexte sont organisées en six catégories : Catégorie Sommaire

Numéro de la page sélectionnée Identité du canal émetteur Numéro de la page actuelle ou indications de recherche Date et heure Texte Informations sur l’état Informations FASTEXT N Les informations du télétexte sont souvent réparties sur plusieurs pages qui s’affichent l’une après l’autre. Ces pages sont accessibles en : - entrant le numéro de page ; - sélectionnant un titre dans une liste ; - sélectionnant un en-tête de couleur (système FASTEXT). O Appuyez sur le bouton TV pour quitter l’affichage télétexte. Caractéristiques du kit de fixation murale (VESA) Installez votre fixation murale sur un mur solide perpendiculaire au sol. Si vous souhaitez la fixer sur d’autres matériaux de construction, veuillez prendre contact avec votre revendeur le plus proche. Si vous l’installez au plafond ou sur un mur non droit, elle peut tomber et provoquer des blessures corporelles graves. Famille de produit pouce 23 ~ 26 32 ~ 40 TELEVISEUR LCD 46 ~ 52 57 ~ 70 80 ~ 42 ~ 58 TELEVISEUR

Nous avons fourni les dimensions standard pour tous les kits de fixation murale, comme indiqué dans le tableau ci-dessus. Un manuel d’installation détaillé et toutes les pièces nécessaires au montage sont fournis avec le kit de fixation mural. N’utilisez pas de vis plus longues que la dimension standard car elles pourraient endommager l’intérieur du téléviseur. Pour les fixations murales non conformes aux caractéristiques des vis VESA standard, la longueur des vis peut varier, selon leurs caractéristiques. N’utilisez pas de vis non conformes aux caractéristiques des vis VESA standard. Ne serrez pas trop les vis : cela pourrait endommager le produit ou provoquer sa chute, entraînant des blessures corporelles. Samsung ne peut être tenue responsable de ce type d’accident. Samsung ne peut être tenue responsable de tout dommage au produit ou toute blessure corporelle dans le cas de l’utilisation d’une fixation murale non-VESA ou non spécifié, ni si l’utilisateur ne suit pas les instructions d’installation du produit. Nos modèles 57” et 63” ne sont pas conformes aux caractéristiques VESA. Vous devez par conséquent utiliser notre kit de fixation mural approprié pour ce modèle. Lors du montage, l’inclinaison du téléviseur ne doit pas dépasser 15 degrés.

’installez pas votre kit de montage mural lorsque votre téléviseur est en fonctionnement. Une blessure par choc électrique pourrait en résulter. Français - 58 BN68-01757J-Fre.indb

2008-9-23 13:23:09 Réglage de la fixation murale automatique (vendue séparément) Grâce à l’installation d’un support mural automatique, vous pouvez régler facilement la position de votre téléviseur. Support mural automatique Câble SERVICE (non fourni) Entrer dans le menu

Mémorisation de la position

Texte numérique : Enable Effet lumineux : Watching TV

Ajust. fixation mur. Mélodie : Arrêt Divertissement : Arrêt Mode éco. : Arrêt PIP Mise à niveau du logiciel Interface commune Ajust. fixation mur. Réglez la position souhaitée à l’aide des boutons ▲, ▼, ◄, ►. N Si vous appuyez sur une touche fléchée alors qu’aucun menu OSD n’est affiché sur l’écran du téléviseur, l’écran de réglage s’affiche. N Appuyez sur le bouton INFO pour effectuer une réinitialisation. Appuyez Position

sur le bouton ◄ ou ► pour sélectionner Oui, puis appuyez sur le bouton Régler Sauvegarder ENTERE. La position est initialisée sur le réglage par défaut. Appuyez sur le bouton bleu. Appuyez sur les boutons ▲ et ▼ pour sélectionner un mode d’enregistrement parmi Position 1, Position 2 ou Position 3 afin d’enregistrer la position actuelle. N Si vous ne souhaitez pas enregistrer la position actuelle, appuyez sur le bouton RETURN. O Lorsque vous sélectionnez un mode d’enregistrement, vous ne pouvez pas utiliser les boutons de couleur. Centre Appuyez sur le bouton ENTERE pour enregistrer. N Si Position1 est sélectionné, le message Position actuelle enregistrée sous Position1 est affiché. Appuyez sur le bouton ENTERE. N La position enregistrée apparaît sur le côté gauche de l’OSD. Accès à la position mémorisée

Setup Appuyez sur le bouton ▲, ▼, ◄ ou ► de votre télécommande. N L’écran Wall-Mount Adjustment s’affiche. N Si l’écran Auto Wall-Mount ne s’affiche pas lorsque vous cliquez sur un bouton de direction en regardant la télévision, utilisez le menu pour l’ afficher. - Appuyez sur le bouton MENU pour afficher le menu. Appuyez sur le bouton ▲ ou ▼ pour sélectionner Configuration, puis appuyez sur le bouton ENTERE. - Appuyez sur le bouton ▲ ou ▼ pour sélectionner Ajust. fixation mur., puis appuyez sur le bouton ENTERE. Exécutez l’étape 1 de la procédure Entrer dans le menu. Appuyez sur un bouton de couleur (rouge, vert ou jaune) pour déplacer le support mural vers la position enregistrée. N Vous pouvez déplacer le support mural sur l’une des trois positions prédéfinies en appuyant sur le bouton Rouge (Position 1), Vert (Position 2) ou Jaune (Position 3). N Si vous réglez la position après avoir accédé à une position prédéfinie, l’écran de position disparaît. Sauvegarder Sélectionner un moyen de sauvegarde Position1 Position2 Position3 Déplacer Entrer Retour N Pour l’installation, consultez le manuel d’installation fourni avec le support mural. N Pour l’installation du produit ainsi que l’installation et le déplacement de la fixation murale, adressez-vous à une société d’installation spécialisée. N Utilisez ce manuel d’installation si vous souhaitez fixer le support sur un mur. Si vous souhaitez le fixer sur d’autres matériaux de construction, veuillez prendre contact avec votre revendeur le plus proche. N Le support mural automatique ne fonctionne pas lorsque la fonction Anynet+ ou WISELINK Pro est activée. Français - 59 BN68-01757J-Fre.indb

2008-9-23 13:23:10 Préparation avant l’installation d’un dispositif de fixation murale Cas A. I nstallation d’un dispositif de fixation Cas B. I nstallation d’un dispositif de fixation murale SAMSUNG murale d’un autre fabricant

Installez le dispositif de fixation murale avec un couple de serrage de 15 kg/cm ou moins. Certaines pièces peuvent être endommagées si le couple est supérieur. 2. Le kit d’accessoires contient un Support – un Anneau [①] en vue d’installer un dispositif d’une marque autre que Samsung TV. (Cas B)

Montage mural du téléviseur Si vous tirez, poussez ou grimpez sur le téléviseur, celui-ci peut tomber. Veillez, en particulier, à ce que vos enfants ne se pendent pas, ni ne déséquilibre le téléviseur. Ils pourraient le faire basculer et entraîner des blessures graves, voire la mort. Respectez toutes les précautions de sécurité indiquées dans la brochure relative à la sécurité. Pour une

stabilité accrue, installez le dispositif anti-chute comme indiqué. Mur Mur Pour éviter toute chute du téléviseur:

Placez les vis dans les colliers et fixez-les fermement au mur. Assurez-vous que les vis ont été fermement fixées au mur. N En fonction du type de mur, il est possible que vous ayez besoin de matériel supplémentaire, tel que des chevilles. N Les colliers, vis et chaînettes n’étant pas fournis, veuillez les acheter séparément. Retirez les vis situées sur la partie centrale arrière du téléviseur, placez les vis dans les bagues, puis fixez-les à nouveau sur le téléviseur. N Il est possible que les vis ne soient pas fournies avec le produit. Dans ce cas, veuillez acheter des vis aux caractéristiques suivantes. Reliez les bagues fixées au téléviseur et celles fixées sur le mur à l’aide de chaînettes, puis attachez-les fermement. N Installez le téléviseur à proximité du mur afin qu’il ne bascule pas vers l’arrière. N Il est préférable de relier la chaînette afin que les bagues fixées au mur soient placées à même hauteur ou plus bas que celles fixées au téléviseur. N Détachez la chaînette avant de déplacer le téléviseur. Vérifiez que toutes les connexions sont fixées correctement. Vérifiez régulièrement que les connexions ne présentent aucun signe d’usure. Si vous avez un doute quand à la sécurité de vos connexions, contactez un installateur professionnel. Français - 60 BN68-01757J-Fre.indb

2008-9-23 13:23:11 Dépannage Si vous ne pouvez pas résoudre le problème en suivant les instructions ci-dessous, notez le modèle et le numéro de série de votre téléviseur et contactez votre revendeur local. Aucune image ou aucun son

Vérifiez que le cordon d’alimentation est branché à une prise secteur. Vérifiez que vous avez appuyé sur le bouton de votre téléviseur. Vérifiez les paramètres de contraste et de luminosité. Vérifiez le volume. Vérifiez que Sélection Haut-parleur est réglé sur Haut-parleur externe Image normale, mais aucun son

• Vérifiez si le bouton MUTEMde la télécommande a été actionné. Aucune image ou image en noir et blanc

• Réglez les paramètres de couleur.
• Vérifiez que le système d’émission sélectionné est correct. Interférence du son et de l’image

• Essayez d’identifier l’appareil électrique qui perturbe le téléviseur et éloignez-le.
• Branchez le téléviseur sur une autre prise secteur. Image neigeuse ou floue, son altéré

• Vérifiez l’orientation, l’emplacement et les branchements de votre antenne.
• Cette interférence est souvent due à l'utilisation d'une antenne intérieure. Dysfonctionnements de la télécommande

Remplacez les piles de la télécommande. Nettoyez la partie supérieure de la télécommande (fenêtre de transmission). Vérifiez que les pôles + et - des piles sont orientés correctement. Vérifiez si les piles ne sont pas déchargées. L’écran est noir et le témoin d’alimentation clignote à intervalles réguliers.

Sur votre ordinateur, allez sur : Alimentation, Câble de signal. Le mode de gestion d'alimentation est activé. Déplacez la souris de l'ordinateur ou appuyez sur une touche du clavier. Sur votre appareil, allez sur (STB, DVD, etc.): Alimentation, Câble de signal. Le mode de gestion d'alimentation est activé. Appuyez sur le bouton Source du panneau ou de la télécommande. Allumez et éteignez le téléviseur. L’image endommagée apparaît dans le coin de l’écran.

• Si l’option Scan uniquement est sélectionnée dans certains périphériques externes, l’image endommagée peut apparaitre dans le coin de l’écran. Ce problème est provoqué par les périphériques externes et non par le téléviseur. Le message “Resets all settings to the default values” s’affiche.

• Il s’affiche lorsque vous appuyez longuement sur le bouton EXIT. Les paramètres du produit sont rétablis sur leur valeur par défaut. Français - 61 BN68-01757J-Fre.indb

2008-9-23 13:23:12 Caractéristiques Les descriptions et caractéristiques fournies dans ce manuel sont données à titre indicatif seulement et sont susceptibles d'être modifiées sans préavis. Nom du modèle PS50A756 PS63A756 Taille de l’écran (diagonale) 50 inches 63 inches Résolution PC 1920 x 1080 @ 60 Hz 1920 x 1080 @ 60 Hz 10 W x 2 15 W x 2 1240 x 766 x 96 mm 1240 x 830 x 315 mm 1531 x 932 x 99 mm 1531 x 1005 x 418 mm 39 kg 44 kg 67 kg 84 kg Son (Sortie) Dimensions (WxHxD) Corps Avec pied Poids Corps Avec pied Considérations environnementales Température de fonctionnement Humidité au cours du fonctionnement Température de stockage Humidité sur le lieu de stockage 50 °F to 104 °F (10 °C to 40 °C) 10% to 80%, non-condensing -4 °F to 113 °F (-20 °C to 45 °C) 5% to 95%, non-condensing N La conception et les spécifications sont susceptibles de changer sans préavis. N Ce périphérique est un appareil numérique de classe B. N Pour les caractéristiques d’alimentation et de consommation électrique, voir l’étiquette fixée au produit. Français - 62 BN68-01757J-Fre.indb

2008-9-23 13:23:12 Comment éliminer ce produit (Déchets D’équipements Électriques et Électroniques) (Applicable dans les pays de l’Union Européen et aux autres pays européens disposant de systémes de collecte sélective) Ce symbole sur le produit ou sa documentation indique qu’il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L’élimination incontrôlée des déchets pouvant porter préjudice à l’environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles. Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu’il soit recyclé en respectant l’environnement. Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux. BN68-01757J-Fre.indb

Kontrast : 95 Helligkeit : 45 Schärfe : 50 Farbe : 50 Farbton(G/R) : G50 / R50

: Jan : Jan.01.2008 : Grau : P-other

Contrast : 95 Helderheid : 45 Scherpte : 50 Kleur : 50 Tint(G/R) : G50 / R50

Voorkeur Maand. 3 Jan SUM

: Jan.01.2008 : movie-folder

Standard, ou Filme).

: Jan : Jan.01.2008 : Gray : P-other

Kontrast : 95 Parlaklık : 45 Netlik : 50 Renk : 50 Ton(G/R) : G50 / R50

: Oca : Oca.01.2008 : Gri : P-other
