KULLANIM KILAVUZU L100 SAMSUNG

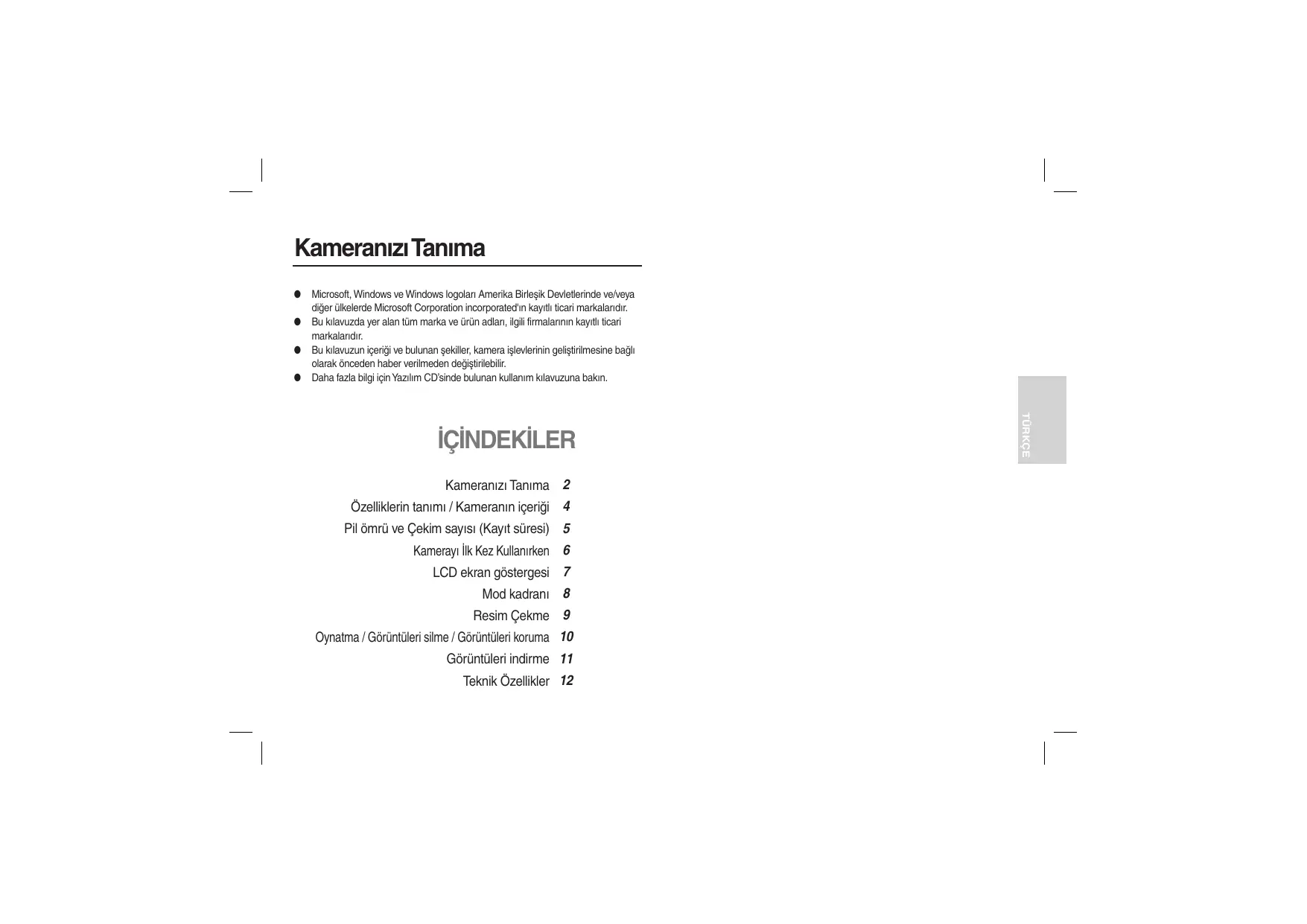

Kameranızı Tanıma Microsoft, Windows ve Windows logoları Amerika Birleşik Devletlerinde ve/veya diğer ülkelerde Microsoft Corporation incorporated'ın kayıtlı ticari markalarıdır. Bu kılavuzda yer alan tüm marka ve ürün adları, ilgili firmalarının kayıtlı ticari markalarıdır. Bu kılavuzun içeriği ve bulunan şekiller, kamera işlevlerinin geliştirilmesine bağlı olarak önceden haber verilmeden değiştirilebilir. Daha fazla bilgi için Yazılım CD’sinde bulunan kullanım kılavuzuna bakın. Kameranızı Tanıma 2 Özelliklerin tanımı / Kameranın içeriği 4 Pil ömrü ve Çekim sayısı (Kayıt süresi) 5 Kamerayı İlk Kez Kullanırken 6 LCD ekran göstergesi 7 Mod kadranı 8 Resim Çekme 9 Oynatma / Görüntüleri silme / Görüntüleri koruma 10 Görüntüleri indirme 11 Teknik Özellikler 12

İÇİNDEKİLER Kameranızı Tanıma TEHLİKE UYARI TEHLİKE, kaçınılmadığı takdirde ölüm veya ciddi yaralanmalarla sonuçlanacak, mevcut tehlikeli bir durumu ifade eder. UYARI, kaçınılmadığı takdirde ölüm veya ciddi yaralanmalarla sonuçlanabilecek, tehlikeli bir durum olasılığını ifade eder. Bu kamerada hiçbir şekilde değişiklik yapmaya çalışmayın. Bunu yaptığınız takdirde, yangın, yaralanma, elektrik çarpmasına neden olabilir veya siz veya kameranız ciddi şekilde zarar görebilirsiniz. İç denetim, bakım ve onarımlar sadece bayiniz veya Samsung Kamera Servis merkezi tarafından yapılmalıdır. Kameraya herhangi bir sıvı madde veya yabancı cisim girerse kullanmayın. Kamerayı kapatın ve güç kaynağının bağlantısını kesin. Bayinize veya Samsung Kamera Servis merkezine başvurmanız gerekir. Yangın veya elektrik çarpmasına neden olabileceğinden, kamerayı kullanmayı bırakın. Bu ürünü ve aksesuarlarını aşağıdaki gibi kazalara sebep olmamak için, güvenlik nedeniyle çocuklardan veya hayvanlardan uzak tutun: - Pil veya küçük kamera aksesuarlarının yutulması. Bir kaza olduğu takdirde, lütfen derhal bir doktora müracaat edin. - Kameranın hareketli parçaları yaralanmaya yol açabilir. Patlama riskini artırabileceğinden, lütfen bu ürünü kolay alev alabilen veya patlayıcı gazların yakınında kullanmayın. Uzun süre kullanıldığında pil ve kamera ısınabilir ve kameranın arızalanmasına yol açabilir. Bu durumda, soğuması için kamerayı birkaç dakika boşta bırakın. Bellek kartı okuyucusu ve pil yuvası gibi erişim noktalarından kameranın içine metalik veya kolay alev alabilen yabancı maddeler sokmayın veya düşürmeyin. Yangına veya elektrik çarpmasına neden olabilir. Bu kamerayı kapalı araç, doğrudan güneş ışığı gibi aşırı yüksek sıcaklıklara maruz yerlerde ve sıcaklığın aşırı farklılıklar gösterdiği ortamlarda bırakmayın. Aşırı sıcaklıklara maruz kalması, kameranın iç bileşenlerini olumsuz etkileyebilir ve yangına neden olabilir. Bu kamerayı ıslak ellerle kullanmayın. Elektrik çarpması riski doğurabilir. =2= Flaşı insanların veya hayvanların çok yakınında kullanmayın. Flaşın öznenin gözlerine çok yakın tutulması, görüş yeteneğine zarar verebilir. Kullanırken kamerayı veya Şarj cihazını kapatmayın. Bu durum sıcaklığın artarak, kamera gövdesinin bozulmasına veya yangına neden olabilir. Kamera ve aksesuarlarını her zaman iyi havalandırılan alanlarda kullanın. Kameranızı Tanıma DİKKAT DİKKAT, kaçınılmadığı takdirde ufak ve hafif yaralanmalarla sonuçlanabilecek, tehlikeli bir durum olasılığını ifade eder. Kredi kartları kılıfın yanına bırakıldığında manyetik alanları zarar görebilir. Manyetik şeritli kartları kılıfın yanına bırakmayın. Bellek kartını ters takmayın. Sızıntı yapan, aşırı ısınan veya zarar görmüş pil yangına veya yaralanmaya neden olabilir. - Teknik özellikleri kameraya uygun olan bir pil kullanın. - Pili kısa devre yaptırmayın, ısıtmayın veya ateşe atmayın. - Pili kutupları ters şekilde takmayın. 20 pinli konnektör bir PC’nin USB portuna takıldığında, bilgisayarda işlev bozuklukları oluşabilir. Bir PC’nin USB portuna asla 20 pinli konnektör takmayın. Ellerle veya nesnelerle temas halindeyken flaşı yakmayın. Sürekli olarak kullandıktan sonra flaşa dokunmayın. Yanıklara neden olabilir. Yeni satın almış olduğunuz bir bellek kartını ilk defa kullanıyorsanız, biçimlendirilmiş olduğundan, bellek kartında kameranın algılayamayacağı veriler bulunmadığından veya farklı bir kamerayla yakalanan görüntülerin olmadığından emin olun. Görüntünün bulanık olmasını ve kameranın arızalanma olasılığını önlemek için merceğe ve mercek kapağına dokunmamaya dikkat edin. Önemli bir etkinlik öncesinde ya da yolculuğa çıkmadan önce, kameranın durumunu kontrol etmelisiniz. Samsung kamera arızalarından sorumlu tutulamaz.

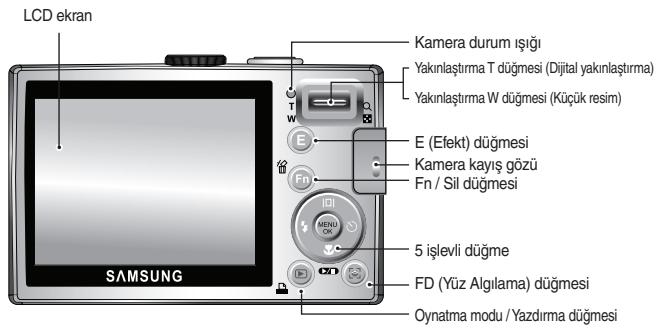

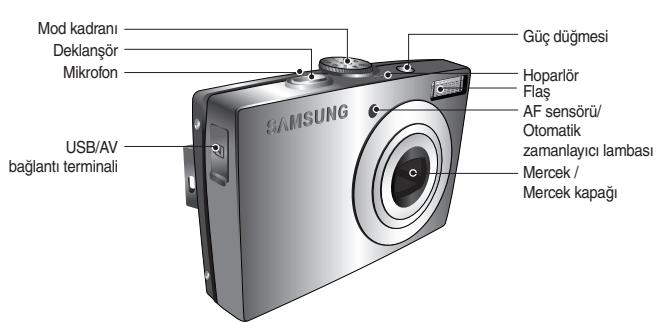

Kamerayı uzun bir süre kullanmayı düşünmüyorsanız, pili çıkarın. Aksi halde, pil aşındırıcı elektrolit sızıntısı yaparak kameranın bileşenlerine kalıcı olarak zarar verebilir. =3= Özelliklerin tanımı / Kameranın içeriği LCD ekran Mod kadranı Deklanşör Mikrofon USB/AV bağlantı terminali Güç düğmesi Kamera durum ışığı Hoparlör Flaş AF sensörü/ Otomatik zamanlayıcı lambası Mercek / Mercek kapağı Yakınlaştırma T düğmesi (Dijital yakınlaştırma) Yakınlaştırma W düğmesi (Küçük resim) E (Efekt) düğmesi Kamera kayış gözü Fn / Sil düğmesi 5 işlevli düğme FD (Yüz Algılama) düğmesi Oynatma modu / Yazdırma düğmesi Dahil olan öğeler Kamera Yeniden şarj edilebilir pil (SLB-10A) Kamera kılıfı

bellek kartı AV kablosu Kamera kayışı USB Kablosu (SUC-C3) AC şarj cihazı (SAC-47) İsteğe bağlı öğeler Kullanım kılavuzu, Ürün garantisi Yazılım CD’si Bu ürünü kullanmadan önce lütfen doğru içeriğe sahip olduğunuzu kontrol edin. İçindekiler satış bölgesine bağlı olarak farklılık gösterebilir. İsteğe bağlı bir donanım satın almak için, size en yakın Samsung bayisi veya Samsung servis merkezine başvurun. =4= Pil ömrü ve Çekim sayısı (Kayıt süresi) Görüntü sayısı ve pil ömrü : SLB-10A’yi kullanma Durağan görüntü ma) Video 256MB MMC (Mültimedya kartı) kullanıldığında, belirlenen çekim kapasitesi aşağıdaki gibidir. Görüntü sayısı Kayıt süresi Kaydedilen görüntü boyutu Çok İyi İyi Normal

Yaklaşık 2' 02" Yaklaşık 4' 05"

Yaklaşık 7' 39" Yaklaşık 13' 15" Koşullar Tamamen şarj edilmiş pili, Otomatik modu, 8M görüntü boyutu, İyi görüntü kalitesi, Çekimler arası süreyi kullanma: 30 Sn. Yakınlaştırma konumunu her çekimden sonra Geniş ve Tele arasında değiştirerek. Her iki çekimden birinde flaş kullanarak. Kamerayı 5 dakika kullanıp ardından 1 dakika kapatarak. Tam şarj edilmiş pil kullanarak, 640X480 görüntü boyutu, 30 kare/sn çekim hızı ile Durağan görüntü

• Bu rakamlar Samsung’un standart şartları ve çekim koşulları doğrultusunda ölçülmüştür ve kullanıcının kullanım yöntemine bağlı olarak farklılık gösterebilir. Video Klip

• Yakınlaştırma işlemi ile kayıt süreleri değişebilir. Yakınlaştırma düğmeleri film klipi kaydı sırasında basılmaz. =5= Kamerayı İlk Kez Kullanırken Kamerayı ilk defa kullanmadan önce, yeniden şarj edilebilir pili tamamen şarj edin. Fotoğraf makinesi ilk kez açıldığında, LCD monitöründe tarihi / saati ve dili ayarlamak için bir menü belirecektir. Tarihi, saati ve dili ayarladıktan sonra bu menü tekrar gösterilmeyecektir. Kamerayı kullanmadan önce tarih, saat ve dili ayarlayın. Dil ayarlama

1. YUKARI / AŞAĞI düğmesine basarak [Language]

menüsünü seçin ve SAĞ düğmeye basın.

2. YUKARI / AŞAĞI düğmesine basarak istediğiniz

alt menüyü seçin ve OK düğmesine basın. DISPLAY Language Date&Time Back ENGLISH FRANÇAIS DEUTSCH ESPAÑOL ITALIANO Set 22 dilden birini seçebilirsiniz. Bunlar şöyle listelenir: - İngilizce, Korece, Fransızca, Almanca, İspanyolca, İtalyanca, B. Çince, G. Çince, Japonca, Rusça, Portekizce, Flamanca, Danimarkaca, İsveççe, Fince, Thai dili, Bahasa dili (Malezya Dili/Endonezyaca), Arapça, Çekçe, Lehçe, Macarca ve Türkçe. Fotoğraf makinesi yeniden başlatıldığında bdahi, dil ayarı sağlanacaktır. =6= Tarih, saat ve tarih türünü ayarlama

1. YUKARI / AŞAĞI düğmesine basarak

[Date&Time] menüsünü seçin ve SAĞ düğmeye DISPLAY basın. Language

2. YUKARI/ AŞAĞI düğmesine basarak istediğiniz

London Date&Time 08/01/01 alt menüyü seçin ve OK düğmesine basın. 13:00 SAĞ düğme : DÜNYA SAATİ / YIL / AY / yyyy/mm/dd GÜN / SAAT / DAKİKA / TARİH Back Set TÜRÜNÜ seçer. SOL düğmesi : İmleç tarih ve zaman ayarının ilk öğesindeyse, imleci [Date&Time] ana menüsüne taşır. Diğer tüm durumlarda, imleç geçerli konumunun soluna kayar. YUKARI / AŞAĞI düğmesi : Öğelerin herbirinin değerini değiştirir. LCD ekran göstergesi LCD ekranda çekim işlevleri ve seçimleri görüntülenir. No. Tanım

Otomatik zamanlayıcı

Görüntü Kalitesi / Çekim Hızı

Kalan kullanılabilir çekim sayısı / Kalan süre 6/00:00:00

Optik / Dijital Yakınlaştırma çubuğu / Dijital Yakınlaştırma oranı

[Görüntü ve Tam Durum] No. =7= Mod kadranı Kameranın üzerinde bulunan Mod kadranını kullanarak, istediğiniz kamera modunu seçebilirsiniz. =8= Otomatik Fotoğraf Yardım Kılavuzu En az kullanıcı müdahalesi ile çabuk ve kolay fotoğraf çekmek için bu modu seçin. Bu modda temel menüleri seçebilirsiniz. Gelişmiş bir menüyü seçmek için, diğer kamera modlarını seçin. Doğru resim çekme yöntemini öğrenmenize yardımcı olur ve oluşabilecek olası sorunlar için çözümler içerir. Bu, aynı zamanda, kullanıcının resim çekmek için en iyi yolu uygulamasına imkan verir. Program Portre Otomatik mod seçildiğinde, kamera en uygun ayarlarla yapılandırılır. Yine de açıklık değeri ve poz süresi haricindeki tüm işlevleri manüel olarak yapılandırabilirsiniz. Lütfen hızlı ve kolay yüz portreleri çekmek için bu modu kullanın. Manüel Sahne Açıklık değeri ve poz süresi ile tüm işlevleri manüel olarak yapılandırabilirsiniz. Çeşitli çekim durumlarına göre en uygun ayarları kolayca yapılandırmak için menüyü kullanın. DIS Video Bu mod kamera titreşiminin etkilerini azaltarak, loş ortamlarda iyi pozlanmış bir görüntü elde etmenize yardımcı olur. Bellek kapasitesinin izin verdiği kullanılabilir kayıt süresinin sonuna kadar video klip kaydı yapılabilir. Resim Çekme Resim Çekme

Bir kamera modu seçin

Yarım basma Odak ve Flaş durumu kontrol edilir.

2. Kamerayı gösterildiği gibi tutun

Tam basma Resim çekilir Video kaydetme Mod kadranını çevirerek ( ) ’i seçin.

1. Kompozisyonu onaylayın

3. Kompozisyonu onaylayın

Deklanşöre bastığınızda kayıt başlar; kaydı durdurmak için Deklanşöre tekrar basın =9= Oynatma / Görüntüleri silme / Görüntüleri koruma Görüntüleri oynatma

2. Görüntüleri silmek için, T düğmesine basın.

- Sol /Sağ düğmesi : Resimleri seçer - T düğmesi : silmek üzere işaretler - OK düğmesi : seçini onaylayın - Bellekte depolanmış olan son görüntü görüntülenir. Prev Next Seç Sil Görüntüleri koruma Oynatma modunu seçmek için düğmesine basın Düğmeye dokunun ve görüntü seçmek için parmağınızı sola / sağa kaydınn. Sil düğmesi - Bu, bellek kartında saklanan görüntüleri siler.

1. Sol / Sağ düğmesine basarak silmek istediğiniz bir görüntüyü seçin ve SİL

( ) düğmesine basın.

= 10 = Seç Sil ? Sil ? Hayır Evet Hayır Evet OK Onayla OK Onayla - Belirli çekimlerin kazara silinmesine karşı koruma sağlamak üzere kullanılır (Kilitle). [Seç] OYNAT Sesli Not Koruma Sil DPOF Karta Kopyala Seç Tümü Geri : Korunacak / serbest bırakılacak görüntüyü seçmek için bir pencere görüntülenir. [Tümü] : Kaydedilen tüm görüntüleri korur / korumasını kaldırır Ayarla IBir görüntüyü korumaya alırsanız, koruma simgesi LCD ekranda gösterilir. KİLİTLE modundaki bir görüntü slime işlevine veya [Sil] işlevlerine karşı korunur, ancak [Format] işlevine karşı KORUNMAZ. T/W Unlock

Set Görüntüleri indirme

2. Görüntüleri indirin

Sistem Gereksinimleri Windows için Macintosh için Pentium II 450MHz’den daha iyi işlemcili PC (Pentium 800MHz önerilir) Power Mac G3 veya üzeri Mac OS 10,0 ~ 10.4 Minimum 128MB RAM (512MB üzeri önerilir) 200MB kullanılabilir sabit disk alanı (1GB üzeri önerilir) Minimum 64MB RAM 110MB kullanılabilir sabit disk alanı USB bağlantı noktası USB bağlantı noktası CD-ROM sürücüsü CD-ROM sürücüsü 1024x768 piksel, 16bit renkli monitör (24bit renk önerilir) Microsoft DirectX 9.0C MPlayer (video klip için)

Windows 98SE/2000/ME/XP/Vista - Kamerayı verilen USB kablosuyla Bilgisayara bağlayın ve görüntüleri kaydetmek için bilgisayarınıza indirin. Bilgisayar bağlantısı modu

1. Verilen Yazılımı yükleyin.

= 11 = Teknik Özellikler Görüntü Sensörü

Tür : 1/2.5” CCD Etkin Piksel : Yaklaşık. 8,2 Mega-piksel Toplam Piksel : Yaklaşık 8,3 Megapiksel Mercek

Odak Uzaklığı : SAMSUNG Merceği f = 6.2 ~ 18.6mm (35mm film dengi : 37 ~ 111mm) F No. : F 2.8(G) ~ F 5.2(T) Dijital Yakınlaştırma: · Durağan Görüntü modu: 1.0X ~ 3.0X

• Oynatma modu : 1.0X ~ 10.2X (görüntü boyutuna bağlıdır)

Tür : TTL otomatik odaklama, (Çoklu AF, Merkez AF, Yüz Algılama AF) Menzil

Kontrol: Program AE Poz Ölçümü: Çoklu, Nokta, Merkez Telafi: ±2PD (1/3PD adımı) ISO : Oto, 80, 100, 200, 400, 800, 1600

Normal, Siyah Beyaz, Sepya, Kırmızı, Mavi, Yeşil, Negatif, Özel Renk = 12 =

Tarih, Trh&Saat, Kapalı (kullanıcı tarafından seçilebilir) Çekim

• Modu : Otomatik, Program, Manuel, DIS, Fotoğraf Yardım Kılavuzu, Sahne, Portre
• Sahne : Gece Sahnesi, Çocuk, Manzara, Yakın çekim, Metin, Gün Batımı, Şafak, Ters Aydınlatma, Havai Fişek, Plaj ve Kar
• Çekim : Tek, Sürekli, AEB, Hareket Yakalama
• Otomatik zamanlayıcı: 10 sn, 2 sn, Çift, Hareket Zamanlayıcı Video Klibi
• Sesli veya Sessiz Sürekli video klip maksimum bellek kapasitesi 2 saattir.
• Boyut : 640x480, 320x240
• Çekim hızı: 30 kare/sn, 15 kare/sn Oto Makro 5cm ~ Sonsuz 50cm ~ Sonsuz Modlar: Otomatik, Otomatik ve Kırmızı göz azaltma, Dolgu Flaş, Yavaş senk, Flaş kapalı, Kırmızı göz düzeltme Menzil: Geniş : 0,2m ~ 4,7m, Tele : 0,5m ~ 2,5m (ISO OTOMATİK) Şarj Süresi : Yaklaşık 4 sn.

• Harici Bellek (İsteğe bağlı) : SD (2GB’a kadar garantili) SDHC kartı (4GB'ye kadar garanti edilmektedir) MMC Plus (2GB’a kadar)

• Ses : WAV Teknik Özellikler Güç Kaynağı - Görüntü Boyutu

- Kapasite (256 MB Boyut)

Yeniden şarj edilebilir pil: SLB-10A, 3.7V (1,050mAh) Adaptör : SAC-47 (DC 4.2V, 400mA)

87,7 x 56,3 x 20mm (uzantılar hariç) Ağırlık

114,5g (pil ve kart olmadan) Ebatlar (GxYxD)

Bu rakamlar Samsung’un standart koşulları doğrultusunda ölçülmüştür ve çekim koşulları ve kamera ayarlarına göre farklılık gösterebilir. “E” Düğmesi

Efekt: Renk, Görüntü Ayarlama (Netlik, Kontrast, Doyma) Düzenleme: Yeniden boyutlandırma, Döndürme, Renk, Görüntü Ayarlama (ACB, Kırmızı Göz Düzeltme, Parlaklık, Kontrast, Doyma) Görüntü Oynatma

Tür : Tek görüntü, Küçük resimler, Çoklu Slayt gösterisi, Video Klip Arabirim

Dijital çıkış bağlantısı: USB 2.0 Yüksek Hız Ses : Mono Video çıkışı: NTSC, PAL (kullanıcı tarafından seçilebilir)

Menülerde önceden haber verilmeden değişiklik yapılabilir. Tüm ticari markalar ilgili sahiplerinin mülkiyetindedir. = 13 = Samsung Techwin ürün üretiminin tüm aşamalarında çevreyi korumaya özen göstermekte ve müşterilerine daha çevre dostu ürünler sunmak için çalışmalar yürütmektedir. Eco işareti Samsung Techwin’in çevre dostu ürünler üretme niyetini ifade eder ve ürünün EU RoHS Yönergesiyle uyum içinde olduğunu gösterir. = 14 = MEMO
