PANDUAN PENGGUNA L100 SAMSUNG

• Microsoft, Windows dan logo Windows adalahmerekgdagang terdaftar milik Microsoft Corporation yang terdaftar di Amerika Serikat dan / atau negara lain.
• SemuaNamamerek dan produk yang muncul dalam buku petunjuk ini adalahmerek dagang terdaftar dari pemiliknyaasing-masing.
• Isi dan ilustrasi pada buku petunjuk ini dapat berubah tanpa pemberituhan terlebih dahulu untuk mencaringkatkan fungsi-fungsi camera.
• Lihat buku petunjuk yang disertakan pada CD Perangkat Lunak untuk mendapatkan informasi lebih jauh.

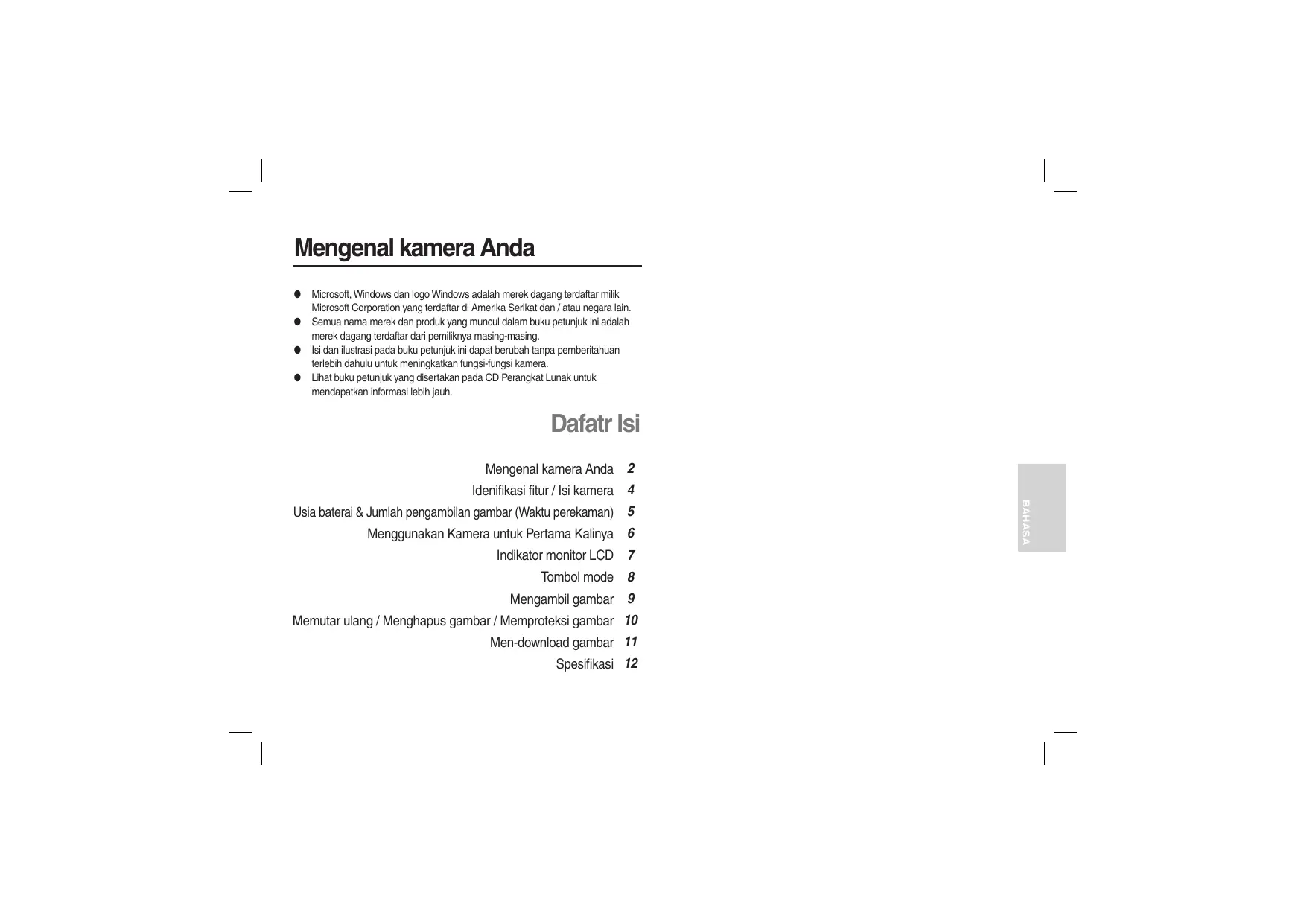

Dafatr Isi

Mengenal kamera Anda 2

Idenifikasi fitur / Isi kamera 4

Usia baterai & Jumlah pengambilan gambar (Waktu perekaman) 5

Menggunakan Kamera untuk Pertama Kalinya 6

BAHAYA menujukkan adanya situasi berbahaya yang, jika tidak dihindari, akan mengakibatkan kematian atas cedera serius.

Jangan mencoba seksuh kamera ini dengan cara apa pun.
Ini dapat kepada kibakatan, cedera, sendangan listrik untuk kerusaksara parah pada Anda akan camera Anda. Pemeriksaan internal, perawatan dan perbaikan harus dilakukan oleh penyalur akan pusat Servis Kamera Samsung.

Jika ada cairan atas atra benda asing memasuki camera, jangan gunakan camera. Matikan camera, kemudian lepaskan dari sumber listrik.
Anda harus menghubungi penyalur atas pusat Servis Kamera Samsung.
Jangan melanujtan untuk pengunjakan camera karena ini dapat menyebabkar kebakaran atas mengatan listrik.

Jangan gunakan Produk ini di dekat gas yang tidak terbakar atau sudah meledak, karena hal ini dapat mencapatkan risiko ledakan.

Jangan memasukkan atau menjatuhkan benda asing yang terbuat dari logam atau yang mudah meledak ke dalam camera melalui titik aksesnya, misalnya lubang karto memori dan ruang baterai. Ini dapat menyebabkan kebakan atau sengatan listrik.

Jangan mengoperasikan camera ini dengan tangan yang basah.
Ini dapat menimbulkan risiko sengatan listrik.

PERINGATAN

PERINGATAN menunjukkan adanya situasi yang dapat mencjati berbahaya yang, jika tidak dihinderi, akan mengakibatkan kematian oleh cedera serius.

Jangan tersebutkan lampu kilat di dekat orang athau binatang. Jika lampu kilat berada terialu dekat dengan mata subjek Foto, dapat menuyebabankan kerusakan mata.

Demi keselamatan, simpanlah Produk dan aksesorinya jauh dari jangkauan anak-anak atas hewan untuk mencegah kecelakaan, misalnya:

• Menelan baterai atau aksesori kamera yang kecil. Jika terjadi kecekaakan, segera hubung diktek.

• Ada kemungkan cedula akibat bagian camera yang dapat bergerak.

Baterai dan camera dapat menjadi panas jika digunakan dalam waktu lama dan dapat menuyebabkan camera tidak berfungsi dengan biak. Jika demikian, biarkan camera tersebut mencapiti dingin.

Jangan mencggalkan camera ini di tempat yang dapat terkena suhu tinggi,phiseti kendaran yang tertutup rapat,sinar matahari langsung,atau tempat lain yang suhanya dapat berubah secara ekstrem.Pemaparan ke suhu yang ekstrem dapat merusak komponen internal camera dan dapat menimbulkan kebakaran.

Jika sedang digunakan, jangan tutupi camera atau pengisi daya.
Ini dapat menyebabkan pengumpulanapanas sehingga mengganggu badan camera atau menyebabkan kebakaran. Selalu gunakan camera dan aksesorinya di area yang berventilasi baik.

Mengenal kamera Anda

AWAS

AWAS menunjukkan adanya situasi yang dapat menjadi berbahaya yang, jika tidak dihindirari, dapat membuatatkan cedera kecil atas sedang.

Sebelum memasang kabel kepada adaptor AC, periksa arahnya dan jangan memasukkan secara paksa. Hal itu dapat menyebabkan kerusakan kabel atau camera.

Keluarkan baterai jika camera tidak akan digunakan dalam yangka waktu panjang. Baterai mungkink mengeluarkan cairan elekrtrolt yang bersifat korosif sehingga menyebabkan kerusakan permanen pada komponenamera.

Baterai yang bocor, terlalu panas, ata yang isinya keluar dapat menuyebabkan kebakaran ata cdera.

• Gunakan baterai yang memiliki spefifikasi yang sesuai untuk kamera tersebut.
• Jangan memicu hubungan pendek, memanaskan, ataumembuang baterai ke api.
• Jangan memasukkan baterai dengan polaritas terbalik.

Besar kemungkinan komputer tidak dapat befungsi dengan baik jika sebelum konektor pin 20 tersambung ke dalam port USB untuk sebelum PC. Jangan sekali-kali menghubungkan konektor 20 pin ke pada port USB dari sebelum PC.

Jangan mencayar lampu kilat ketika lampu sedang bersentuhan dengan tangan untuk benda. Jangan menyentuh lampu kalat setelah lampu digunakan secara kontinu. Hal ini dapat mencarayebabkan luka bakar.

Pastikan untuk memformat kartu memori jika kartu tersebutantu dibeli dan akan digunakan untuk pertama kalinya, jika kartu mengandung data yang tidak dikenal oleh camera, kepada ini dengan pengintang.

Berhati-hatilah untuk tidak menyentuh lensa ata penutup lensa agar terhindar dari kemungkanan pengambilan gambar yang buram dan kerusakanamera.

Sebelum mencadiri acara penting untuk melakuikan perjalanan, Anda harus memeriksa kondisi camera. Samsung tidak bertanggung jawab atas malfungsi camera.

BAHASA

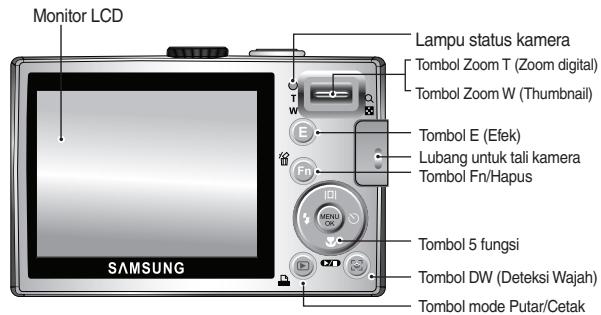

Idenifikasi fitur / Isi kamera

Komponen yang disertakan

Kamera

Baterai yang dapat diisi ulang (SLB-10A)

Kabel AV

Tali kamera

Kabel USB (SUC-C3) Adaptor AC (SAC-47)

Pliihan
Optional

Kantung camera

SD/SDHC/MMC
kartu memori

Panduan pengguna, Garansi Produk

CD perangkat lunak

* Periksalah hwa Anda memilki komponen yang benar sebelum menggunakan produk ini. Isi kemasan dapat bervariasi bergantung pada wilayah penjalan. Untuk membril perangkat optional (tambahan), hubungi penyalur Samsung atas pusat servis Samsung terdekat.

Usia baterai & Jumlah pengambilan gambar (Waktu perekaman)

■ Jumlah gambar dan usia bateri : Menggunakan SLB-10A

Gambar diam (photo)			Video
Usia baterai		Jumlah gambar	Waktu perekaman
Kurang lebih 130 Menit		Kira-kira 260 bidikan.	Kurang lebih 120 Menit
Conditions	Menggunakan baterai yang telah terisi PENH, mode Otomatis, ukuran gambar 8M, kualitas gambar Bagus, selang waktu antar bidikan: 30 detik Masyarakat posisi zoom antara Wide dan Tele setup setelah pengambilan gambar. Masyarakat lampu kilat setup dua kali pengambilan. Menggunakan camera selama 5 menit kemudian mematikannya selama 1 menit.		Menggunakan baterai yang terisi penuhukuran gambar 640x480tingkat bingkai 30bpd

• Gambar ini diukur berdasarkan kondisi standar Samsung dan kondisi pengambilan gambar serta nilainya dapat berbeda-beda tergantung kepada metode yang dipakai oleh pengguna.

Bila.metrokan kartu memori MMC (Multi Media Card) 256MB, kapasitas pengambilan adalah sebagai berikut.

Ukuran gambar yang direkam		SANGAT BAIK	BAGUS	NORMAL	30FPS	15FPS
Gambar diam (photo)	8+	Kurang lebih 64	Kurang lebih 117	Kurang lebih 171	-	-
	7-	Kurang lebih 71	Kurang lebih 135	Kurang lebih 192	-	-
	6+	Kurang lebih 84	Kurang lebih 157	Kurang lebih 220	-	-
	5+	Kurang lebih 100	Kurang lebih 186	Kurang lebih 256	-	-
	3+	Kurang lebih 150	Kurang lebih 269	Kurang lebih 372	-	-
	1=	Kurang lebih 459	Kurang lebih 822	Kurang lebih 868	-	-
Klipvideo	640	-	-	-	Kurang lebih 2'02"	Kurang lebih 4'05"
	320	-	-	-	Kurang lebih 7'39"	Kurang lebih 13'15"

• Waktu perekam dan ditubah dengan operasi zoom. Tombol zoom tidak dapat digunakan dalam perekam

Menggunakan Kamera untuk Pertama Kalinya

• Isilah baterai sampai摄入 sebelum membuat camera untuk pertama kalinya.
• WPada staat camera dihidupkan untuk pertama kalinya, sebelum menu akan ditampilkan untuk menyetel tanggal, waktu dan bahasa dalam monitor LCD. Menu ini tidak akan ditampilkanlsi jika tanggal, waktu dan bahasa sudah disetel. Setellah tanggal, waktu dan bahasa sebelum menc gunakan camera ini.

Menyetel bahasa

1. Piihi menu [Language] dengan cara menekan tambol ATAS/ BAWAH dan tekan tambol KANAN.
2. Pilih sub menu yang diinginkan dengan menekan tombol ATAS / BAWAH dan tekan tombol OK.

■ Menyetel tanggal, waktu dan tipe tanggal

1. Pilih menu [Date & Time] dengan cara menekan tambol ATAS/ BAWAH dan tekan tambol KANAN.
2. Pilih sub menu sesuai keinginan Anda dengan cara menekan tambol ATAS / BAWAH / KIRI / KANAN danTekan tambol OK.

Tombol KANAN : Pilih Tipe TAHUN/ BULAN/HARI/JAM/ MENIT/HARI

Tombol KIRI

menu utama [Date & Time] jika kursor berada pada item pertama setup tanggal dan waktu. Dalam semua contoh lain, kursor akan berpindah ke bagian kiri dari posisi siat itu.

Tombol ATAS / BAWAH: Mengubah nilai setiap item.

• Anda dapat memilih kepada 22 bahasa. Berikut di bawah ini adalah daftar bahasa
• Ingrass, Korea, Perancis, Jerman, Spanyol, Italia, Cina Mandarin, Cina Daratan, Jepang, Rusia, Portugal, Belanda, Finlandia, BAHASA (MALAYSIA/INDONESIA), Arab, Cekoslovakia, Polandia, Hongaria.
• Meskipun camera dinyalakan ulang, penyetelan bahasa akan tetap dipertahankan.

Indikator monitor LCD

• Monitor LCD menampilkan informasi menjadi fungsi pengambilan gambar dan pemilihan.

■ Andapat mengkonfigurasikan semua fungsi secara manual untuk nilai bukaan lensa (aperture) dan kecepatan rana.

OTOMATIS

Pilihah mode ini untuk mencambil gambar secara cepat, mudah dan dengan sedikit interaksi dari pemakai.

PROGRAM

Jika mode otomatis dipilih, kamera akan dikonfigurasikan dengan setelan optimal. Anda adalah dapat menc konfigurasikan semua fungsi secara manual kecuali nilai bukaan lensa (aperture) dan kecepatan rana.

MANUAL

Anda dapat mencfgonfigurasikan semua fungsi nilai dari lubang bidik camera dan kecepatan bidik / rana.

DIS

Mode ini akan mengurangi efek goyangan camera dan membrantu mendapatkan gambar dengan Cahaya yang;kukup dalam kondisi redup.

PANDUAN BANTUAN FOTO

Membantu pengguna mempelajari metode pengambilan gamber yang tepat dan termasuk solusi untuk permasalahan yang potensial terjadi. Panduan ini juga memperbolekan pengguna untuk menggunakan cara terbaik dalam mengambil gamber.

POTRET

Silakan PILIH mode ini untuk potret cepat dan mudah.

JENIS

Gunakan menu ini untuk secara mudah kepada configurasikan setelan optimal untuk berbagai situasi pengambilan gambar.

VIDEO

Klip video dapat direkam sepanjang waktu rekaman yang dimungkikan oleh kapasitas memori.

Mengamil gambar

Cara mencambil gambar

Pih mode kamera.

1. Hidupkan daya camera

1. Pegang camera sebagaimana ditunjukkan

1. Konfirmasikan komposisi

1. Ambil gambar

Tekan sedikit tambol rana

Fokus dan status lampu
kilat akan diperiksa.

Tekan sepenuhnya tombol rana

Gambar diambil

Cara merekam film

Putar tombol Mode, kemudian pilih ( ).

1. Konfirmasikan komposisi

1. Mulai merekam

Tekan tambol rana dan perekaman akan dimulai. Untuk mengentikan perekaman, tekan lagi tambol rana.

BAHASA

Memutar ulang / Menghapus gambar / Memproteksi gambar

- Memutar ulang gimbar

• Gamber yang terakhir disimpan dalam memori akan ditampilkan.

Tekan tambol ( ) untuk memilih mode Putar Ulang

Sentuh tambol dan geser jari
Anda ke kiri / kanan untuk
memilih gambar.

Tombol Hapus

• Hal ini akan menghapus gambar yang disimpan pada kartu memori.

• Pilih tersebut gamber yang ingin dihapus dengan menjentan tambol Kiri/Kanan dan tekan tambol HAPUS (备份).

1. Untuk menghapus gambar, tekan tombol T.

2. Tombol Kiri/Kanan : Memilih gambar

3. Tombol T : beri centang agar dihapus
4. Tombol OK : konfirmasikan pilihan

Memproteksi gambar

• Ini digunakan untuk memproteksi gambar tertentu dari penghapusan secara sengaja (Kunci).

[PILIH] : Jendela untuk memilih gambar yang akan diproteksi/dibuka proteksinya akan ditampikan.
[SEMUA] : Memproteksi / membruk proteksi semua gambar-gambar yang disimpan

• Apabila Anda memproteksi tersebut gambermaka ikon proteksi akan ditampilkan pada monitor LCD.
• Sebelum gambar pada mode KUNCI akan terproteksi dari fungsi [HAPUS], namun TIDAK terproteksi dari fungsi [FORMAT].

Men-download gambar

Persyaratan Sistem

Untuk Windows	Untuk Macintosh
PC dengan prosesor yang lebih baik dari Pentium II 450MHz (disarankan Pentium 800MHz)	Power Mac G3 oleh yang lebih tersebut
Windows 98SE / 2000 / ME / XP / Vista	Mac OS 10,0 ~ 10,4
Minimal RAM 128MB (disarankan diatas 512MB) ruang hard disk sebesar 200MB (DISarankan di atas 1GB)	Minimal RAM 64MB Ruang hard disk yang tersedia sebesar 110MB
port USB	port USB
Kandar CD-ROM	Kandar CD-ROM
monitor yang kompatibel berukuran 1024x768 piksel, dengan warna tampilan 16bit (disarankan dengan tampilan warna 24bit) MicroSoft DirectX 9.0C	MPlayer (Untuk cuplikan film)

Mode koneksi PC

1. Instal perangkat lunak yang disediakan.

1. Download gambar

• Hubungkan camera dan komputer dengan kabel USB yang disediakan, kemudian download gambar pada komputer untuk disimpan.

BAHASA

Spesifikasi

Sensor Gambar - Jenis: 1 / 2.5^ CCD

• Efektif Pixel : Kira-kira. 8,2 Mega-piksel
• Piksel Total: Kira-kira. 8,3 Mega-piksel

Lensa

Panjang Fokus: Lensa SAMSUNG f = 6.2 ~ 18.6mm (setara film 35mm : 37 ~ 111mm)
- F No.: F 2,8(L) ~ F 5,2 (T)
- Digital Zoom: Mode Gambar Diam: 1.0X 3.0X - Mode Putar: 1.0X 10.2X

(Tergantung pada ukuran gambar)

Monitor LCD LCD TFT warna 2,5" (230.000 dot)

Mengatur Fokus - Jenis: TTL fokus otomatis, (Multi-AF, AF Pusat, AF Deteksi Wajah)
- Jangkauan

	Normal	Makro	Makro otomatis
Lebar	80cm ~ tak terhingga	5cm ~ 80cm	5cm ~ tak terhingga
Tele		50cm ~ 80cm	50cm ~ tak terhingga

Rana Kecepatan: 1 1 / 1.500 detik (Manual: 8 1 / 1,500 detik.)

Eksposur

• Kontrol: Program AE
• Metering (Pengukuran Cahaya): Banyak Titik, Satu Titik, Tengah
  Kompensasi: ± 2EV (dalam kisaran 1/3EV)
  ISO: Otomatis, 80, 100, 200, 400, 800, 1600

Lampu kilat - Mode: Otomatis, Otomatis & Pengurangan mata-merah, Lampu kilat selelu aktif, Sinkronisasi lambat, Lampu kilat nonaktif, Perbaikan mata-merah

Jangkauan: Lebar: 0.2m~4.7m, Tele: 0.5m~2.5m (ISO OTOMATIS)
Waktu Isi Ulang: Kira-kira 4 detik

Ketajaman -2,-1,0,+1，+2

Efek Warna - Normal, Hitam Putih, Sepia, Merah, Hijau, Biru, Negatif, Warna Kustom

White Balance - Otomatis, Siang, Mendung, Fluorescent_H, Fluorescent_L, Tungsten, Custom

Rekam Suara -Perekaman Suara (maks.10 jam)
- Memo Suara pada Gambar Diam (maks. 10 detik)

Pencantuman Tanggal
- Tanggal, Tanggal & Jam, Non-aktif (dapat dipilih pemakai)

Pengambilan Gambar

• Gambar Diam

Mode: Otomatis, Program, Manual, DIS, Photo Help Guide, Adegan, Potret
Adegan: Anak, Lanskap, Close Up, Tulisan, Senja, Fajar, Cahaya Latar, Kembang Api, Pantai & Salju
- Bidikan: Satu Kali, Terus Menerus, AEB, Tangkap Gerak,
- Pengaturan waktu otomatis : 10 detik, 2 detik, Dobel, Pengatur Waktu Gerak

• Klip video

Dengan Audio ata tanpa Audio
卡 Kapasitas memori maksimum untuk cupikan film terus menerusalah2 jam.
- Ukuran :640x480, 320x240
Frame rate : 30 fps, 15 fps

Penyimpanan

Media

• Memori internal: memori flash 10MB
• Memori eksternal (optional):
• SD (dijamin sampai dengan 2GB) Kartu
• SDHC (dijamin sampai dengan 4GB)
• MMC Plus (sampai dengan 2GB)

Format File

• Gambar Diam: JPEG (DCF), EXIF 2.2, DPOF 1,1, PictBridge 1.0
• Klip Video: AVI (MJPEG)
  Audio:WAV

Spesifikasi

• Ukuran Gambar

8m	7m	6m	5m	3m	1m
3264	3264	3264	2592	2048	1024
X	X	X	X	X	X
2448	2176	1836	1944	1536	768

• Kapasitas (Ukuran 256 MB)

	8*	7*	6*	5*	3*	2*
Sangat Baik	64	71	84	100	150	459
Bagus	117	135	157	186	269	822
Normal	171	192	220	256	372	868

Angka-angka ini diukur sesuai standar dari Samsung dan mungkin berdera tergantung kepada kondisi pengambilan gambar dan setelan pada camera.

Tombol "E"

• Efek: Warna, Gambar, Ubah (KETAJAMAN, KONTRAS, SATURASI)
• Edit: Uzbek Ukurban, Putar, Warna, Uzbek Gambar (ACB, Perbaikan Mata Merah, Kecerahan, Kontras, Saturasi)

Pemutaran Gambar

• Jenis: Satu Gambar, Thumbnail, Peragaan Multi Slide, Klip Video

Antarmuka

• Konektor keluaran digital: USB 2.0 Kecepatan Tinggi
  Audio:Mono
• Keluaran Video: NTSC, PAL (dapat dipilih pemakai)

Sumber Listrik

Baterai isi ulang: SLB-10A, 3.7V (1.050mAh)
Adaptor : SAC-47 (DC 4.2V, 400mA)

Dimensi (Lebarx TinggixKedalaman)

• 87,7 x 56,3 x 20mm (tidak termasuk tonjolan)

Berat 114,5g (tanpa baterai dan kartu)

Suhu Operational - 0 40^

• Spesifikasi ini dapat berubah tanpa pemberitahuan sebelumnya.
  ※ Semuamerek dagangadalahhakmilikdari masing-masing pemiliknya.

Cara Membuang yang Benar untuk Produk Ini

Cara Membuang Produkt Ini Secara Benar (Limbah Perlngkapan Listrik & Elektronik)

(Berlaku di negara-negara Uni Eropa dan negara-negara Eropa

Iainnya yang memiliki sistim pengumpulan yang terpisah). Tanda

ini yang ditampikan pada produk dan literaturnya, menunjukkan

bahwa bahwaproduk ini tidak boleh dibuang bersama-sama

dengan sampah rumah tingga jika tidak terpakai. Untuk

mencegah kemungkanan bahaya terhadap lingkungan ata kesehatan

manusia akibat pembuangan limbah yang tidak terkontrol, pisahkan limbah

ini dari jeris limbah lain dan lakukan daur ulang secara bertanggung j

dontuk mendorong penggunaan berkelanjutan dari sumber daya yang

penting. Para pengguna Produk rumah tangga harus menghubungi pihak

penjual dimanamereka membriliproduk ini,atau kantor pemerintah daerah

setempat, unto mendapatkan rincian mengenai dimana dan bagaimana

mereka dapat membrawa Produk ini untuk dapat didaur ulang secara aman

bagi lingkungan. Para pengguna bisnis harus menghubungi pemasok

mereka dan memeriksa syarat dan kondisi dari kontrak pembeliannya.

Produk ini tidak boleh dibuang dengan limbah komersial lainnya.

Samsung Techwin peduli pada lingkungan di semua

tahap manufaktur Produk untuk melestarikan

lingkungan, dan perusahaan mengamil sejumlah

langkah untuk mencydiakan lebihanyak Produk

ramah-lingkungan bagi pelanggan. Simbol Eco adalah

cerminan niat Samsung Techwin untuk menciptakan

produk yang ramah lingkungan, dan menujukkan

bahwaproduktersebutmemenuhiEU RoHS Directive.

MEMO

BAHASA

MEMO

y

Microsoft Windows Microsoft Windows

JgJgJg/0g JgCorporation

alaoa aaii oiee 1 Jollig oJglllslawg ayllllsw

L

jol jol gall jol lglgall gall gall gall gall gall gall

LJI 1.

Joo Joo Lc Jgannl abgsnnall coljnl ailgawnlc gaggnall pssnnll Joo

LogLogJ1

Lg

2
