KULLANIM KILAVUZU FST 770 XS FRANKE

Kullanim talimatlari, bu ev aletinin ceşitli modelleri în gelerlidir. Ayni sekilde, bu ürünle ilgisi olmayan Özelliklerin tanımları da gorebilirsiniz.

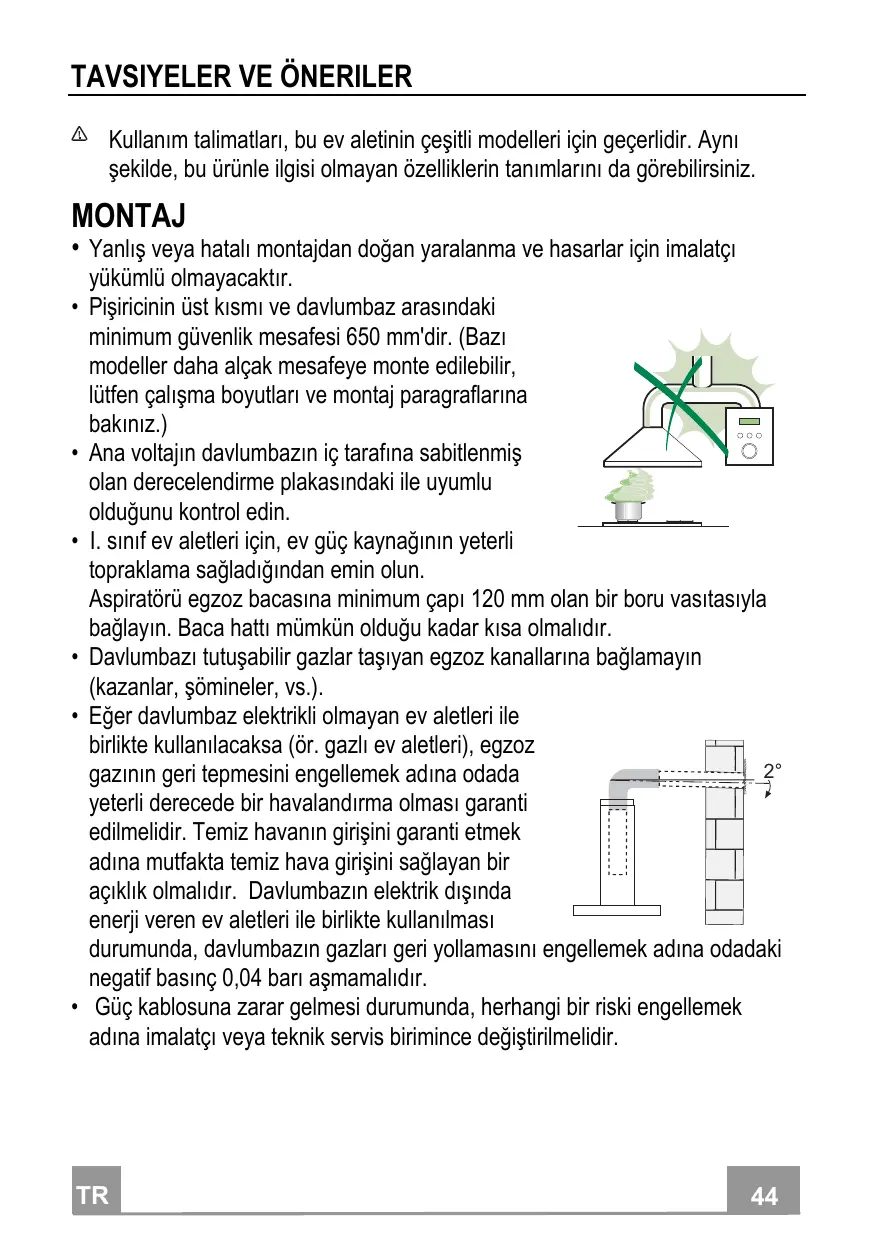

MONTAJ

• Yanlş veya hatali montajdanDOGAN yaralanma ve hasarlar icin imalatçı yükümlü olmayacaktır.
• Pişiricinin üst kılım ve davlumbazarasindaki minimum güvenlik mesafesi 650 mm'dir. (Bazi modeller daha alçak mesafeye monte edilebilir, lüften calisma boyutlar ve montaj paragraflarina bakıniz.)
• Ana voltajn davlumbazin ic tarafina sabitlenmis olan derecelendirme plakasindaki ile uyumlu oldugunu kontrol edin.
• I. sinif ev aletleri icin, ev güç kaynagınin yeterli topraklama-SAgladiğindan emin olun.

Aspiratori üe egzoz bacasina minimum capi 120 mm olan bir boru vasitasilya baglayin. Baca hatti mumkün oldugu kadar kisa olmalidir.

• Davlumbazi tutusabilir gazlar taşiyan egzoz kanallarina baglamayin (kazanlar, sömineler, vs.).
• Eşer davlumbaz elektrikli olmayan ev aletleri ile birlikte kullanılacaksa (ör. gazlı ev aletleri), egzoz gazınin geri tepmesini engellemek adına odada yeterli derecede bir havalandırma olması garantı edilmelidir. Temiz havanın girişi garantı etmek adına mutfakta temiz hava girişi-SAğlayan bir açık;lık olmalidir. Davlumbazın elektrik disinda enerji veren ev aletleri ile birlikte kullanıması

durumunda, davlumbazın gazları geri yollamasınl engellemek adına odadaki negatif basınç 0,04 barı asşmalaldir.

• Güç kablosuna zarar gelmesi durumunda, herhangi bir riski engellemek adına imalató veya teknik servis birimince degişirilmelidir.

• Gaz ocağınin montaj talimatlarinda yukarıda belirtilenden daha fazla bir mesafe belirtilm次会议, buna.dkikat edilmesi gerekir. Havadehyşarı ile ilgili yönnetmeliklere uyulması gerekir.
• Davlumbazi desteklemek icin sadece vida ve kucuk parçalar kullanın.

Uyari: Isbu talimatlar uyarinca vidaları veya sabitleme aletlerini kullanmamak elektrik tehlikeliner yol acabilir.
- Davlumbazi,arasinda en az 3mm irtibat mesafesi olan iki kutuplu bir anahtar vasitasıyla cereyana baglayın.

KULLANIM

• Davlumbaz mutfak kokularini gidermek adina ev kullanimi icin tasarlanmistir.
• Davlumbazi asla tasarlandigi amaçlar haricine kullanmayin.
• Davlumbaz calisirken altoanda boşuna yanan yüksek ates asla birakmayın.
• Ateş yoğunluğunu sadece tencere alginda kalacak ve yanlardan taşmadından emin olacak sekilde ayarlayın.
• Fritözler kullanim esnasinda surekli izlenmelidir: fazla isinmis yag, ates alabilir.
• Davlumbaz.altinda flambe yapmayiniz; yangin riski.
• Bu ev aleti, 8 Yaş üstücocuklar ve fiziksel, duyusal veya akli yetersizligi olan veya tecrübe ve bilgi eksikligi olan kılızerce bu kılılerin güvenliginden sorumlu olan kılılerin gozetimi altinda veya ev aletinin kullanı ile ilgili talimatlar Kendilerine verildigi durumlarda kullanı bilir. Cocuklar, ev aleti ile oynamamaldir. Temizleme ve bakım gozetimde olmadıklarindococuklarca yapilmayacaktir.

• "DİKKAT: Pişirme aletleri ile kullanıldiklarinda temas edilebilir parçalarıninabilir."

BAKIM

• Herhangi bir bakim ilemine baslamadan evvel ev aletini dapat in veya anaGPC kaynagindan fisini cekin.
• Belirlenmiş zaman sonunda filtrleri temizleyin ve/veyadehyişirin (Yangin sehlikesi).
• Yaq滤releri her 2 ayda bir veya yüzgün kullanım olması durumunda daha seks Olarak temizlenmelidir ve bulasık makinesinde)yikanabilirler.
• Aktif carbon filtresi yikanabilir degildir, yeniden kullanilamaz ve her 4 ayda bir veya yogun kullanim olması durumunda daha sık olarak degistirilmelidir.
• Davlumbazi nemli bir bez ve notr sivi deterjanla temizleyin.

Ürün üstündeki veya paketindeki sembolü, bu ürünün evsel atik olarak değerlendirilmeyeceğin göstergesidir. Elektrikli ve elektronik ekipmanın geri DONUSUM icin uygun toplama noktası neslim edilmelidir. Bu ürününogrupsekilde bertaraf edildigiinden emin olarak, bu atik ürününün uygun olmayan sekilde islenmesindenDOGACAK CEVRE VE INSAN SAGLI için potansiyel olumsuz sonuclarin engellenmesine yardimci olacaksiniz. Bu ürünün geri DONUSUM ile ilgili daha detayl bilgi icin lüften yerefil ofisiniz, evsel atik bertaraf hizmeti veya ürün satn aldigniz magaza ile irtibata geziniz.

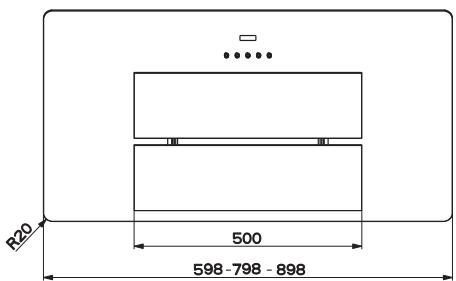

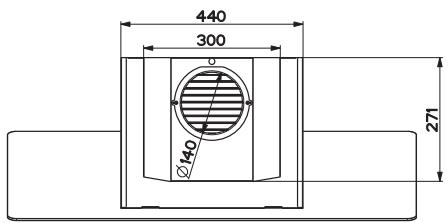

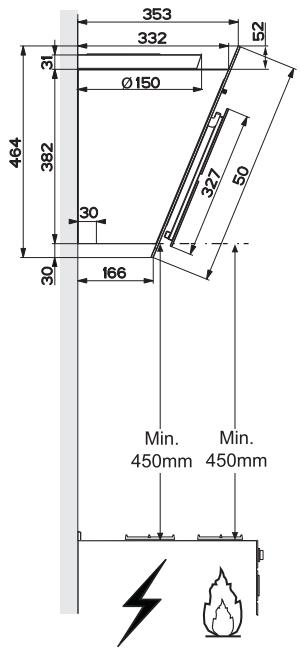

Boyutlar

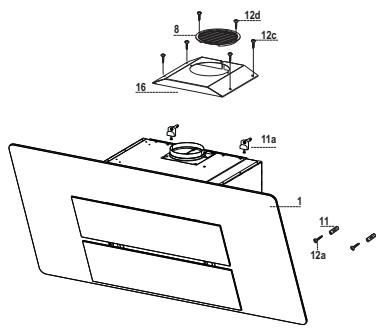

Aksam

Ref.	Adet	Ürün Aksami
1	1	Kumandalar, Aydinlatma, Vantilator Grubu, Filtrerlerle komple Davlumbaz Gövdesi
8	1	Hava Çkışına yönelik Izgara
16	1	Filtre edici kapak
Ref.	Adet	Kurulum Aksamı
11	2	Bağlanti parçaları
11a	2	Bağlanti parçaları SB 12/10
12a	2	Vidalar 4,2 x 44,4
12c	4	Vidalar 2,9 x 6,5
12d	2	Vidalar 2,9 x 9,5
	Adet	Dokümantasyon
	1	Kullanım Kitapçı�能

Duvar üzerinde Çizin:

• Davlumbazin montaji icin öngörulen bölgén in ortasinda, tavan veya en uç yükseklige kadar dikey bir cizgi;
• Pişirme dizleminin min. 788 mm üstunde yatay bir Çüzgi.
• Referans dikey cizginin 164 mm sagunda yatay cizgi uzerine bir nokta (1) isaretleyin.
• Bu islemi, hizayı saglayarakkıı tarafta da tekrarlayın.
• Belirtildigi sekilde, referans dikey cizginin 140~mm , ve piisirme duzleminin 540~mm ustune bir referans nokta (2) isaretleyin.
• Bu islemi, hizayı saglayarakkışı tarafta da tekrarlayın.
• Isaretli noktaları (1) 0 12 mm delin.
• Isaretli noktalari (2) 0.8 ~mm delin.
• 11a asklì baǐglanti parçalarini deliklere (1) yerleşirin ve vidalayin.
  11 no.lu dubeli delijklere (2) yerlestirin.

Dekoratif baca montaji ici: (Istege Baigh)

• Ask 7.2.1' beirtilen sekilde, ortasini (centik) referans dikey Çizgiye hizalayarak, tavan veya en uç yüksklikten 1-2 mm'ye dayayın.
• Ask deliklerinin ortalin isaretleyin.
• Ask1 7.2.1'i sekilde gosterildigi sekilde, ortasini (centik) referans dikey cizgiye hizalayarak ilk askinin alta n X mm'de dayandirin (X = donanimdaki Üst Baca yuksekligi).
• Ask deliklerinin ortalin isaretleyin.
• Isaretli noktaları 08 mm delin.
  11 no.lu dubbeleri delijklere yerlestirin.
• Askları, donanımdaki 12a (4,2 x 44,4) vidaların kullanarak sabitleyin.

Davlumbaz Gövdesinin Montaji

• Kanadi açınüz ("Panelin Açilmasi" paragrafina bakınüz).
• Yag onleyici Filtreleri uygun kulpları tutarak*cikartı.
• Islem öncesi 11a askilarin iki Vr vidasin ayarlayin.
• Davlumbaz govdesini 211a askisina takin.
• Davlumbaz govdesi icinden, Davlumbaz govdesini hizalamak icin Vr vidalarla oynayin.
• Güvenlik vidaların 12a takın.
• Kapaklari/kapagi kapatın.

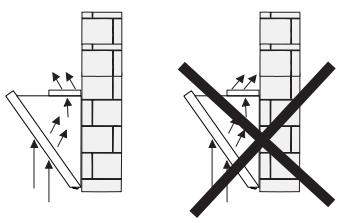

Filtreli Sistemde Hava Çişkı

• Filtre edici kapaigi, dort 12c (2,9 x 6,5) vidayi kullanarak hava cikisima vidalayiniz.
• Geri donusumlu hava cikisna yonelik Izgaray1 8, donanimdaki 2 12d (2,9 x 9,5) vidayla sabitleyiniz.
• Kanadi açınüz ("Panelin Açilmasi" paragrafina bakınüz).
• Yaqönleyici Filtreleri uygun kulpları tutarak*cikartin.
• Koku onleyici Karbon Filtrelerin bulundugundan emin olun.

Baglantilar

TAHIYELI SISTEMDE HAVA CIKIŞİ

Tahliyeli systemdé calisacak Davlumbazı Monte etmek icin Davlumbaza özel tahiye Kitinde bulunan talimatlara basvurun.

ELEKTRIK BAGLANTISI

• Davlumbazı sebeke cereyanina böglarken aray temas araligi en az 3 mm對於 gift kutuplu bir elektrik anahtarı koyunuz.
• Yag tutucu filtrleriçikariniz (bakiniz "Bakim" paragrafi) ve besleme kablosu sokitinin aspirator prizine iyice takilmı oldugundan emin olunuz.

Kumanda panosu

Tuş	Fonksiyon
T1	Motoru durdurur.
T2	Birinci yüzda motoru calistırir.	T1+T2 tuşları yanar.
T3	İkinci yüzda motoru calistırir.	T1+T3 tuşları yanar.
	2 Saniye basilmasio 30 dakikalık uyku modunun etkinleşmesini-SAğlar (Motor + İskihtar). Bir fonksiyon aktifken ilem yüzım防盗şire bilirsuniz.	Ilgili tuşlar T1+ (T2 veya T3 veya T4) yanıp)söner.
T4	Üçuncü yüzda motoru calistırir	T1+T4 tuşları yanar.
	2 Saniye basmak 6 dakika icin:yogun yüzda calistmayı etkin duruma getirir. Bu surenin sonunday, ayarlanmılı olan bir oncekiriteria geri)döner.Pişirme sirasindaki dumanın fazla:yayilmrightsengellemek icin uygundur.	Tuşyanıp)söner.
L	Aydınlatma tesisatı,maksimum:yogunlukta acar ve kapatır.	Tuşışkıçık

Panelin acilmasi

• Panoyu cekerek açın.
• Panel her konumda kapali olmaldir.
• Dɪs taraftan nemli bir bez ve sɪvɪ noṭr deterjan ile temizleyiniz.
• Iç taraftan nötr deterjan ve nemli bez kullanmak sureti ile temizleyiniz; Islak bez veya sürger kullanmayiniz, su sikmayiniz, asindirici maddeler kullanmayiniz.

Yag tutucu filtreler

METALIK YAG TUTUCU FILTRELERIN TEMIZLENMESI

• Bu filtrer bulasik makinasinda da yikanabilir ve normal kulanildiklarnda iki ayda bir, yogun kullanim halinde ise daha sikca yikanmaları gereklidir.
• Cekerek Konfor Panelleri'ni aciniz.
• Filtreyi grubun arka böolumüne dokru iterek ve ayınanda asağiya.Doğruçekerekçikartin.
• Bukulmemesine özen gosterreich emme panelini yikayin ve kurmadan.Once kurumasini bekleyin.
• Tutamagin dis görünür tarafta olduguna dikkat ederek filtreleri tekrar monte edin.
• Konfor panellerini kapatiniz.

Koku Onleyici Aktif Karbon Filtreler (Filtreli Sistem)

Aktif karbon filtresi yikanamaz ve tekrar kullanilamaz, yaklasik her 4 aylik kullanimdan sonra veya daha sik yikanması gerekir, özellikle)yogun kullanim icindir.

DEGIStIRME

• Comfort Panellerini的做法
• Comfort Panellerini做法
• Yag onleyici filtrleri Çıkarinuz.
• Dolmus乐队 actif k carbon koku onleyici filtreleri resimde gosterildigi sekilde (A) cikariniz.
• Yeni Filtreleri belirtilen sekilde (B) takiniz.
  Yag onleyici filtrerleri yeniden takimiz.
• Comfort Panellerini kapatiniz.

Aydinlatma

Dikkat: Bu cihazda EN 60825-1: 1994 + A1:2002 + A2:2001 normuna uygun olarak 1M sinifi beyaz LED lamba kullanilmıstanbul, @439nm'de yayilan azami optik güç: 7 W . Optik aygünlarla (dürbün, buyüteç....))... doğrudan bakmayın.
- Değistirmek icin Teknik Servisle,—baglanti kurun. ("Edinmek icin teknik servisle)—baglanti kurun").
