KULLANIM KILAVUZU FFI622GR FRANKE

Kullanım talimatları, bu ev aletinin çeşitli modelleri için geçerlidir. Aynı şekilde, bu ürünle ilgisi olmayan özelliklerin tanımlarını da görebilirsiniz. MONTAJ

• Yanlış veya hatalı montajdan doğan yaralanma ve hasarlar için imalatçı

yükümlü olmayacaktır. Pişiricinin üst kısmı ve davlumbaz arasındaki minimum güvenlik mesafesi 650 mm'dir. (Bazı modeller daha alçak mesafeye monte edilebilir, lütfen çalışma boyutları ve montaj paragraflarına bakınız.) Ana voltajın davlumbazın iç tarafına sabitlenmiş olan derecelendirme plakasındaki ile uyumlu olduğunu kontrol edin.

I. sınıf ev aletleri için, ev güç kaynağının yeterli topraklama sağladığından

emin olun. Aspiratörü egzoz bacasına minimum çapı 120 mm olan bir boru vasıtasıyla bağlayın. Baca hattı mümkün olduğu kadar kısa olmalıdır. Davlumbazı tutuşabilir gazlar taşıyan egzoz kanallarına bağlamayın (kazanlar, şömineler, vs.). Eğer davlumbaz elektrikli olmayan ev aletleri ile birlikte kullanılacaksa (ör. gazlı ev aletleri), egzoz gazının geri tepmesini engellemek adına odada yeterli derecede bir havalandırma olması garanti edilmelidir. Temiz havanın girişini garanti etmek adına mutfakta temiz hava girişini sağlayan bir açıklık olmalıdır. Davlumbazın elektrik dışında enerji veren ev aletleri ile birlikte kullanılması durumunda, davlumbazın gazları geri yollamasını engellemek adına odadaki negatif basınç 0,04 barı aşmamalıdır. Güç kablosuna zarar gelmesi durumunda, herhangi bir riski engellemek adına imalatçı veya teknik servis birimince değiştirilmelidir. Hava, gaz veya başka yakıtların tahliyesi için kullanılan borulara deşarj edilmemelidir (havayı sadece odaya tahliye eden ev aletleri için geçerli değildir).

• Gaz ocağının montaj talimatlarında yukarıda belirtilenden daha fazla bir mesafe belirtilmişse, buna dikkat edilmesi gerekir. Hava deşarjı ile ilgili yönetmeliklere uyulması gerekir.
• Davlumbazı desteklemek için sadece vida ve küçük parçalar kullanın. Uyarı: İşbu talimatlar uyarınca vidaları veya sabitleme aletlerini kullanmamak elektrik tehlikelerine yol açabilir.
• Davlumbazı, arasında en az 3mm irtibat mesafesi olan iki kutuplu bir anahtar vasıtasıyla cereyana bağlayın. KULLANIM

• Davlumbaz mutfak kokularını gidermek adına ev kullanımı için tasarlanmıştır.
• Davlumbazı asla tasarlandığı amaçlar haricinde kullanmayın.
• Davlumbaz çalışırken altında boşuna yanan yüksek ateş asla bırakmayın.
• Ateş yoğunluğunu sadece tencere altında kalacak ve yanlardan taşmadığından emin olacak şekilde ayarlayın.
• Fritözler kullanım esnasında sürekli izlenmelidir: fazla ısınmış yağ, ateş alabilir.
• Davlumbaz altında flambe yapmayınız; yangın riski.
• Bu ev aleti, 8 yaş üstü çocuklar ve fiziksel, duyusal veya akli yetersizliği olan veya tecrübe ve bilgi eksikliği olan kişilerce bu kişilerin güvenliğinden sorumlu olan kişilerin gözetimi altında veya ev aletinin kullanımı ile ilgili talimatlar kendilerine verildiği durumlarda kullanılabilir. Çocuklar, ev aleti ile oynamamalıdır. Temizleme ve bakım gözetimde olmadıklarında çocuklarca yapılmayacaktır.

• “ DİKKAT: Pişirme aletleri ile kullanıldıklarında temas edilebilir parçalar ısınabilir.” BAKIM

• Herhangi bir bakım işlemine başlamadan evvel ev aletini kapatın veya ana

güç kaynağından fişini çekin. Belirlenmiş zaman sonunda filtreleri temizleyin ve/veya değiştirin (Yangın tehlikesi). Yağ filtreleri her 2 ayda bir veya yoğun kullanım olması durumunda daha sık olarak temizlenmelidir ve bulaşık makinesinde yıkanabilirler. Aktif karbon filtresi yıkanabilir değildir, yeniden kullanılamaz ve her 4 ayda bir veya yoğun kullanım olması durumunda daha sık olarak değiştirilmelidir. "Temizliğin talimatlara uygun olarak yapılmadığı durumlarda yangın riski vardır." Davlumbazı nemli bir bez ve nötr sıvı deterjanla temizleyin. Ürün üstündeki veya paketindeki sembolü, bu ürünün evsel atık olarak değerlendirilmeyeceğinin göstergesidir. Elektrikli ve elektronik ekipmanın geri dönüşümü için uygun toplama noktasına teslim edilmelidir. Bu ürünün doğru şekilde bertaraf edildiğinden emin olarak, bu atık ürününün uygun olmayan şekilde işlenmesinden doğacak çevre ve insan sağlığı için potansiyel olumsuz sonuçların engellenmesine yardımcı olacaksınız. Bu ürünün geri dönüşümü ile ilgili daha detaylı bilgi için lütfen yerel yetkili ofisiniz, evsel atık bertaraf hizmeti veya ürünü satın aldığınız mağaza ile irtibata geçiniz.

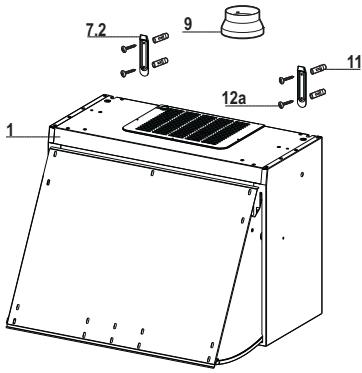

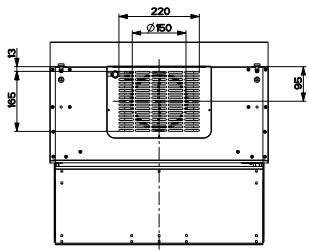

ÖZELLIKLER Boyutlar Parçaları Rif.

adet Ürün parçaları 1 Kumandalar, Işıklar ve Filtrlerle komple halde davlumbaz gövdesi 1 Redüksiyon Flanşı ø 150-120 mm Rif.

Montaj parçaları Davlumbaz Gövdesi için Tesbit Braketleri Dübeller Vidalar adet Belgeler 1 Kullanım El Kitabı

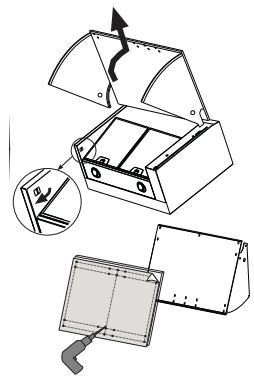

MONTAJ ÖN PANELİN SİPERLİĞE MONTAJI

• Davlumbazın solundaki tespit noktasını çıkarttıktan sonra, öne doğru çevirmek sureti ile siperliği çıkartın.
• İlgili karton kalıbı kullanmak sureti ile paneli delin ve verilen vidalar ile siperliğe monte edin. DUVAR MONTAJ

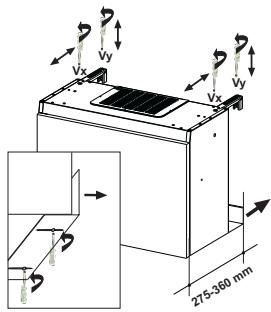

• Davlumbazın derinliği 275 ve 360 mm arasında değişebilir.
• Destekleri istenilen derinlikte ayarlamak için Vx vidalarını ayarlayın.
• Davlumbazın, alt tarafını gerekli derinliğe ayarlamak için, metal uzatmanın vidalarını gevşetin gerektiği kadar hareket ettirin.
• İlgili karton kalıbı kullanmak sureti ile duvarı delin, deliklere dubelleri yerleştirin ve aksesuarlar ile birlikte verilen dört vida ile metal destekleri tespit edin.
• İlgili karton kalıbı kullanmak sureti ile yan destekleri delin. Davlumbazın çekme versiyonunda montajının söz konusu olması durumunda, hava çıkışında bulunan ızgarayı çıkartın.
• Davlumbazı metal desteklere geçirin.
• Kılavuzları yerlerine yerleştirmeye dikkat etmek sureti ile siperliği yeniden takın. İki vida vasıtası ile ayarlayarak siperliğin hareketini ayarlayın.
• Vy vidaları vasıtası ile Davlumbaz yakındaki kolların yüksekliğine göre ayarlanabilir.
• Gerekirse Davlumbazın derinliğini bir kez daha ayarlayın.

Bağlantılar ø 150 ASPİRATÖRLÜ MODEL HAVA ÇIKIŞI Aspiratörlü modelin montajı için, davlumbaz, montörün seçeceği 150 yada 120 mm çapında sert veya esnek bir boru ile çıkış kanalına bağlanmalıdır.

• ø120 mm çapında boru ile bağlantı için, redüksiyon flanşını (9) davlumbaz gövdesi çıkışına yerleştiriniz.
• Boruyu uygun kelepçelerle sıkarak sabitleyiniz. Bu malzeme davlumbaz donanımıyla birlikte verilmemiştir.
• Varsa aktif karbonlu koku alma filtrelerini çıkarınız. ø 120

FİLTRE VERSİYONUNDA HAVA ÇIKIŞI

• Davlumbaz gövdesi montajının noksansız olup olmadığını kontrol edin.
• Koku filtrelerinde aktif karbon olup olmadığını kontrol edin.

• Davlumbazı şebeke cereyanına bağlarken aray temas aralığı en az 3 mm olan çift kutuplu bir elektrik anahtarı koyunuz.
• Yağ tutucu filtreleri çıkarınız (bakınız "Bakım" paragrafı) ve besleme kablosu soketinin aspiratör prizine iyice takılmış olduğundan emin olunuz.

Led Aydınlatma sistemini açar ve kapatır. Aspiratör motorunu açar ve kapatır. Çalışma hızını belirler:

1. Minimum hız, sessizce ve sürekli bir hava değişimi sağlar, az miktarda pişirme

buharı olduğunda uygundur.

2. Orta hız, genel kullanım koşullarının çoğuna bu hız uygundur; işlenen hava

debisi ile ses düzeyi arasındaki oran optimum seviyededir.

3. Maksimum hız, uzun süreli ve çok buharlı pişirme işlemlerine uygundur.

Mikroanahtar görüntü siperliği hareketiyle çalışır ve kumanda tablosu kursörlerinin belirlediği koşullarda açma ve kapama eylemine kumanda eder. Aspiratör motorunun açık olduğuna işaret eder.

• Bu filtreler bulaşık makinasında da yıkanabilir ve normal kullanıldıklarında iki ayda bir, yoğun kullanım halinde ise daha sıkça yıkanmalarıı gereklidir.
• Filtrleri, grubun arka tarafından ittirerek ve aynı anda aşağı doğru çekerek tek tek çıkarınız.
• Filtreleri yıkarken eğip katlamayınız, tekrar monte etmeden önce de kurutunuz.
• Monte ederken kulpun görünen dış tarafa doğru gelmesine dikkat ediniz. Aktif karbonlu koku giderici filtreler (Filtreli Model) Aktif karbonlu koku giderici filtre yıkanmaz ve rejenere edilmez, normal kullanımda yaklaşık 4 ayda bir, yoğun kullanımda daha sıkça değiştirilmesi gerekir.

• Yağ tutucu filtreleri çıkarınız.

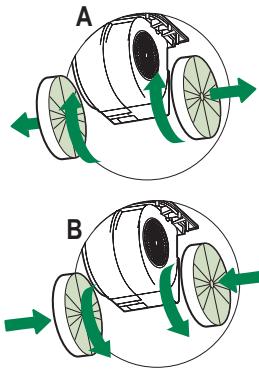

• Doyum noktasına ulaşmış aktif karbonlu koku giderici filtreleri (A) şeklinde gösterildiği gibi çıkarınız
• Yeni filtreleri (B) şeklinde gösterildiği gibi takınız.
• Yağ tutucu filtreleri tekrar monte ediniz.

• Değiştirmek için Teknik Servisle bağlantı kurun ("Edinmek için teknik servisle bağlantı kurun").
