Type de produit	Hotte aspirante décorative
Marque	Franke
Modèle	FFI622GR
Usage	Domestique, élimination des odeurs de cuisine
Profondeur réglable	275 à 360 mm
Alimentation électrique	220-240 V, 50/60 Hz (estimation)
Classe d'efficacité énergétique	Non spécifié (estimation B)
Niveau sonore	Variable selon vitesse (estimation 50-65 dB)
Diamètre d'évacuation	120 ou 150 mm
Nombre de vitesses	3 (minimum, moyenne, maximum)
Éclairage	Intégré, commande marche/arrêt
Type de filtre	Métallique anti-graisse lavable + charbon actif (optionnel)
Entretien des filtres à graisse	Tous les 2 mois, lavables au lave-vaisselle
Remplacement filtre à charbon	Tous les 4 mois (non lavable)
Installation	Version aspirante ou recyclage (filtre charbon requis)
Distance minimale au plan de cuisson	650 mm (sauf si instructions spécifiques)
Classe électrique	I (nécessite mise à la terre)
Matériaux	Métal, verre (estimation)
Commande	Curseurs mécaniques pour éclairage et moteur
Poids	Non spécifié (estimation 15-20 kg)

FOIRE AUX QUESTIONS - FFI622GR FRANKE

Quelle est la différence entre version aspirante et version filtrante ?

En version aspirante, l'air est évacué vers l'extérieur via un conduit. En version filtrante, l'air est recyclé après passage par un filtre à charbon actif, puis renvoyé dans la cuisine. La version filtrante nécessite l'installation de filtres à charbon.

Comment nettoyer les filtres à graisse métalliques ?

Les filtres à graisse se retirent en les poussant vers l'arrière puis en tirant vers le bas. Ils sont lavables au lave-vaisselle. Il est recommandé de les nettoyer tous les 2 mois, ou plus souvent en cas d'utilisation intensive.

Quelle est la fréquence de remplacement du filtre à charbon ?

Le filtre à charbon actif ne se lave pas et doit être remplacé environ tous les 4 mois. Pour une utilisation intensive, remplacez-le plus souvent.

Puis-je installer la hotte moi-même ?

L'installation électrique doit être réalisée par un professionnel qualifié. La hotte doit être branchée via un interrupteur bipolaire avec une ouverture de contacts d'au moins 3 mm. Respectez les distances de sécurité (minimum 650 mm au-dessus d'un plan de cuisson).

Comment régler la profondeur de la hotte ?

La profondeur peut être ajustée entre 275 et 360 mm en desserrant les vis de l'entretoise métallique et en déplaçant cette dernière. Utilisez le gabarit cartonné pour percer les armoires et fixer les brides.

Que faire si les commandes ne fonctionnent pas ?

Vérifiez d'abord l'alimentation électrique et le branchement du connecteur du câble (derrière les filtres). Si le problème persiste, contactez le service après-vente.

La hotte fait un bruit inhabituel, que faire ?

Assurez-vous que les filtres sont propres et bien installés. Vérifiez qu'aucun objet n'obstrue le conduit d'évacuation. Si le bruit persiste, le moteur ou le ventilateur peut être défectueux ; contactez un professionnel.

Puisz-vous utiliser la hotte sans filtre à graisse ?

Non, il est dangereux d'utiliser la hotte sans filtre à graisse : les graisses s'accumuleraient dans le moteur et pourraient provoquer un incendie. Remplacez ou nettoyez les filtres selon les préconisations.

Comment rallumer l'éclairage si l'ampoule est grillée ?

L'éclairage est intégré et non détaillé dans la notice. Si l'ampoule est défectueuse, il est recommandé de faire appel à un service après-vente agréé pour le remplacement.

La hotte doit-elle être reliée à la terre ?

Oui, la hotte est de classe I et nécessite une mise à la terre adéquate. Assurez-vous que l'installation électrique de votre cuisine est conforme.

MODE D'EMPLOI FFI622GR FRANKE

Les instructions pour l'utilisation se réfèrent aux différents modèles de cet appareil. Par conséquent, certaines descriptions de caractéristiques particulières pourraient ne pas appartenir spécifiquement à cet appareil.

INSTALLATION

• En aucun cas le fabricant ne peut être tenu pour responsable d'éventuels dommages dus à une installation ou à une utilisation impropre.
• La distance de sécurité minimum entre le plan de cuisson et la hotte aspirante est de 650 mm (certains modèles peuvent être installés à une hauteur inférieure ; voir le paragraphe concernant les dimensions de travail et l'installation).
• Assurez-vous que la tension de votre secteur correspond à celle indiquée sur la plaque des données appliquée à l'intérieur de la hotte.
• Pour les appareils de Classe I, s'assurer que l'installation électrique de votre intérieur dispose d'une mise à la terre adéquate.

Relier l'aspirateur au conduit de cheminée avec un tube d'un diamètre minimum de 120 mm. Le parcours des fumées doit être le plus court possible.

• Ne pas relier la hotte aspirante aux conduits de cheminée qui acheminent les fumées de combustion (par exemple de chaudières, de cheminées, etc.).
• Si vous utilisez l'aspirateur en combinaison avec des appareils non électriques (par ex. appareils à gaz), vous devez garantir un degré d'aération suffisant dans la pièce,

afin d'empêcher le retour du flux des gaz de sortie. La cuisine doit présenter une ouverture communiquant directement vers l'extérieur pour garantir l'amenée d'air propre. Si vous utilisez la hotte de cuisine en combinaison avec des appareils non alimentés à l'électricité, la pression négative dans la pièce ne doit pas dépasser 0,04 mbar afin d'éviter que la hotte ne réaspire les fumées dans la pièce.

• Ne pas évacuer l'air à travers un tube flexible utilisé pour l'aspiration des fumées des appareils alimentés au gaz ou avec d'autres combustibles (ne pas utiliser avec des appareils ayant une seule sortie d'air dans la pièce).
• Si le cordon d'alimentation est endommagé, veuillez le faire remplacer par le fabricant ou par un service après-vente agréé pour éviter tout risque d'accident.

• Si les instructions d'installation du plan de cuisson à gaz spécifient une distance supérieure à celle indiquée ci-dessus, veuillez impérativement en tenir compte. Toutes les normes concernant l'évacuation de l'air doivent être respectées.
• Utiliser exclusivement des vis et des petites pièces du type adapté pour la hotte.

Attention : toute installation des vis et des dispositifs de fixation non conforme aux présentes instructions peut entraîner des risques de décharges électriques.

- Brancher la hotte à l'alimentation de secteur avec un interrupteur bipolaire ayant une ouverture des contacts d'au moins 3 mm.

UTILISATION

• Cette hotte aspirante a été conçue exclusivement pour un usage domestique, dans le but d'éliminer les odeurs de cuisine.
• Ne jamais utiliser la hotte pour des objectifs différents de ceux pour lesquels elle a été conçue.
• Ne jamais laisser un feu vif allumé sous la hotte lorsque celle-ci est en fonction.
• Régler l'intensité du feu de manière à l'orienter exclusivement vers le fond de la casserole, en vous assurant qu'il ne déborde pas sur les côtés.

- Contrôler constamment les friteuses durant leur utilisation : l'huile surchauffée risque de s'incendier.

- Ne pas flamber des mets sous la hotte : sous risque de provoquer un incendie.

- Cet appareil n'est pas destiné à être utilisé par des enfants d'un âge inférieur à 8 ans, ni par des personnes dont les capacités physiques, sensorielles ou mentales sont diminuées ou qui ont une expérience et des connaissances insuffisantes, à moins que ces enfants ou ces personnes ne soient attentivement surveillés et instruits sur la manière d'utiliser cet appareil en sécurité et sur les dangers que cela comporte.

Assurez-vous que les enfants ne jouent pas avec cet appareil. Le nettoyage et l'entretien de la part de l'utilisateur ne doivent pas être effectués par des enfants, à moins que ce ne soit sous la surveillance d'une personne responsable.

- ATTENTION : les parties accessibles peuvent devenir très chaudes durant l'utilisation des appareils de cuisson.

ENTRETIEN

• Avant d'effectuer toute opération de nettoyage et d'entretien, éteindre ou débrancher l'appareil du secteur.
• Nettoyer et/ou remplacer les filtres après le délai indiqué (danger d'incendie).
• Nettoyer les filtres à graisse tous les 2 mois de fonctionnement ou plus souvent en cas d'utilisation particulièrement intense. Ces filtres peuvent être lavés au lave-vaisselle.
• Le filtre à charbon actif ne peut être ni lavé ni régénéré et il doit être remplacé environ tous les 4 mois de fonctionnement ou plus souvent en cas d'utilisation particulièrement intense.
• Effectuer le nettoyage selon les instructions, sous risque d'incendie.
• Nettoyer la hotte avec un chiffon humide et un détergent liquide neutre.

Le symbole — marqué sur le produit ou sur son emballage indique que ce produit ne peut pas être éliminé comme déchet ménager normal. Lorsque ce produit doit être éliminé, veuillez le remettre à un centre de collecte prévu pour le recyclage du matériel électrique et électronique. En vous assurant que cet appareil est éliminé correctement, vous participez à prévenir des conséquences potentiellement négatives pour l'environnement et pour la santé, qui risqueraient de se présenter en cas d'élimination inappropriée. Pour toute information supplémentaire sur le recyclage de ce produit, contactez votre municipalité, votre déchetterie locale ou le magasin où vous avez acheté ce produit.

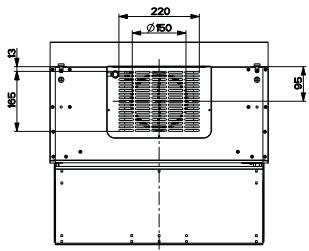

Encombrement

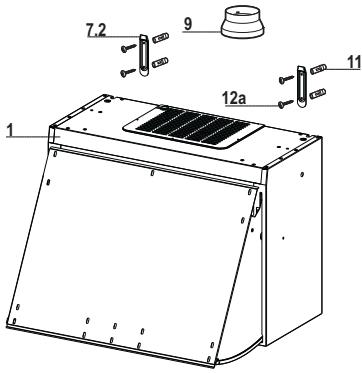

Composants

Réf.	Q.té	Composants de Produit
1	1	Corps Hotte équipé de: Comandes, Lumière, Groupe Ventilateur, Filtres
9	1	Flasque de Réduction ø 150-120 mm

Réf.	Q.té	Composants pour l’installation
7.2	2	Brides Fixation Corps Hotte
11	4	Chevilles
12a	4	Vis

Q.té	Documentation
1	Manuel d'instructions

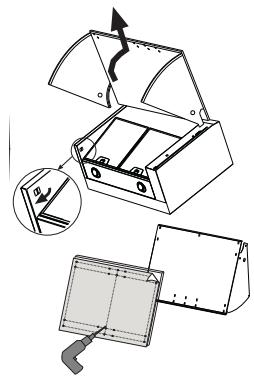

FIXATION DU PANNEAU FRONTAL SUR LA VISIERE

• Sortir la visière métallique en la tournant en avant et en débloquant en même temps le dispositif d'arrêt qui se trouve à gauche de la hotte.
• Percer le panneau en utilisant le gabarit en carton spécialement prévu, puis fixer ledit panneau contre la visière à l'aide des vis fournies avec l'appareil.

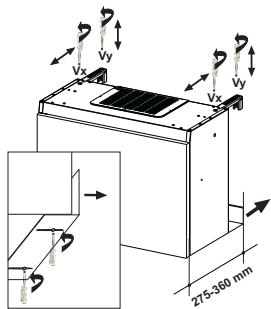

• La profondeur de la Hotte peut varier entre 275 et 360 mm.
• Intervenir sur les Vis Vx pour régler les brides à la profondeur souhaitée.
• Pour régler la partie inférieure de la Hotte à la profondeur nécessaire, desserrer les Vis de l'entretoise métallique et déplacer cette dernière dans la mesure requise.
• Percer la paroi en utilisant le gabarit en carton spécialement prévu, appliquer les chevilles dans les trous et fixer les deux brides métalliques à l'aide de quatre vis, fournies avec les accessoires.
• Percer les armoires murales latérales, en utilisant le gabarit en carton spécialement prévu.

En cas d'installation de la Hotte dans la Version Aspirante, retirer la Grille sur la sortie d'évacuation de l'air.

• Accrocher la hotte aux les brides métalliques.
• Remonter la visière en veillant à ce que les guides soient insérées dans leurs logements. Régler le coulissement de la visière en intervenant sur les deux vis.
• On peut effectuer l'alignement de la hauteur de la Hotte par rapport aux armoires murales qui se trouvent à côté de celle-ci, en intervenant sur les Vis Vy.
• Régler encore la profondeur de la Hotte, si nécessaire.

Pour l'installation en version aspirante, relier la hotte au tube de sortie au moyen d'un tube rigide ou flexible de ø 150 ou 120 mm dont le choix est laissé à l'installateur.

• Pour la liaison avec le tube ø120 mm, insérer la buse de réduction 9 sur la sortie du corps de la hotte.
• Fixer le tube avec des colliers serre-tube appropriés. Le matériel nécessaire n'est pas fourni.
• Retirer les filtres anti-odeur à charbon actif éventuels.

SORTIE D'EVACUATION DE L'AIR DANS LA VERSION FILTRANTE

• Contrôler que la Fixation du Corps de la Hotte soit Complète.
• S'assurer que les Filtres anti-odeur au Charbon actif soient présents.

BRANCHEMENT ELECTRIQUE

• Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d'au moins 3 mm.
• Enlever les filtres à graisse (voir § "Entretien") et s'assurer que le connecteur du câble d'alimentation soit bien branché dans la prise du diffuseur.

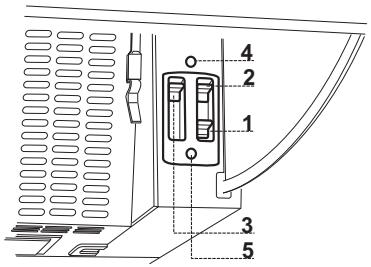

Tableau des commandes

1	Éclairage	Allume et éteint l’Installation d’Éclairage.
2	Moteur	Fait démarrer et arrête le moteur d’Aspiration.
3	Vitesse	Détermine la vitesse de service:
		1. Vitesse minimum, pour un changement de l’air continu, particulièrement silencieux, en cas de faible concentration des vapeurs de cuisson.
		2. Vitesse moyenne, pour la plupart des conditions d’emploi, étant donné le rapport optimal entre le débit de l’air traité et le niveau du bruit.
		3. Vitesse maximum, pour faire face aux émissions importantes de vapeurs de cuisson, même pendant des périodes prolongées.

OPTIONNELS

4	Micro	Microinterrupteur actionné par le mouvement de la visière; il commande le démarrage et l'arrêt selon les conditions préétablies par les curseurs du tableau des commandes.
5	Del	Signale le démarrage du moteur d'Aspiration.

Filtres anti-graisse

NETTOYAGE FILTRES ANTI-GRAISSE METALLIQUES AUTOPORTEURS

• Lavables au lave-vaisselle, ils doivent être lavés environ tous les 2 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.
• Retirer les filtres l’un après l’autre, en les poussant vers la partie arrière du groupe et en tirant simultanément vers le bas.
• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter.
• Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe

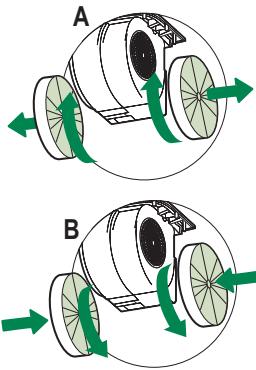

Il ne sont pas lavables ni régénérables, il faut les remplacer au moins tous les 4 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.

• Retirer les filtres anti-graisse métalliques.
• Retirer les filtres anti-odeur au charbon actif saturés, comme indiqué (A).
  • Monter les nouveaux filtres (B).
• Remonter le filtres anti-graisse métalliques.

- Pour le remplacement, contacter le Service après-vente (« Pour l'achat, s'adresser au service après-vente »).
